1 NÁZEV ŠKOLY: Střední odborné učiliště, Domažlice, Prokopa Velikého 640 ŠABLONA: NÁZEV PROJEKTU: REGISTRAČNÍ ČÍSLO PROJEKTU: V/2 Inovace a zkvalitnění výuky prostřednictvím ICT Zlepšení podmínek pro vzdělávání CZ.1.07/1.5.00/ NÁZEV A ČÍSLO MATERIÁLU: VY_52_INOVACE_05.29 VYTVOŘENO: Duben 2014 AUTOR: VZDĚLÁVACÍ OBLAST: VZDĚLÁVACÍ OBOR: SADA: NÁZEV VZDĚLÁVACÍHO MATERIÁLU: Bc. Josef Konop, Josef Johánek Odborný výcvik Mechanik seřizovač, Obráběč kovů, Strojní mechanik OV pro ročníky T4-5 Programování v ŘS Sinumerik - ShopTurn 1

2 ANOTACE: Prezentace slouží žákům k seznámení se s postupem programování v řídícím systému Sinumerik s podporou dialogu v ShopThurnu. Žáci se seznámí s postupem zapínání ŘS, zakládání nového programu, vyhledávání, mazání a editování již uložených programů. Seznámí se nastavením a spuštěním simulace a jejím smazáním. OČEKÁVANÝ VÝSTUP: Žáci se naučí správnému spouštění ŘS Sinumerik ve výukových stanicích, jak mají správně vytvářet nové NC programy. Naučí se programy již uložené vyhledávat, upravovat, mazat a zpracovávat do hlavní obrazovky. Žáci budou správně vyvolávat, nastavovat, spouštět a mazat grafickou simulaci naprogramovaného NC programu. ROČNÍK: DRUH UČEBNÍHO MATERIÁLU: Prezentace STUPEŇ A TYP VZDĚLÁVÁNÍ: POMŮCKY: CÍL INOVACE: METODICKÉ POKYNY: Středoškolské vzdělávání PC s řídícím systémem, technické výkresy, tabulky, katalogy s nástroji a destičkami Výklad učiva a seznámení se s ŘS Sinumerik, vytvářet, ukládat, editovat, zpracovávat a mazat NC programy Část prezentace je zaměřena na opakování 2

3 Výchovný cíl: vést žáky k zodpovědnosti při tvorbě jednotlivých NC programů vést žáky k bezpečnému a šetrnému zacházení s PC stanicemi vést žáky k důslednosti při tvorbě technologických postupů pro NC programy vést žáky k opatrnosti při spouštění a editování NC programů vést žáky k dodržování bezpečnosti práce Výukový cíl: seznámit žáky s významem používání PC stanic s řídícími systémy seznámit žáky s jednotlivými používanými řídícími systémy seznámit žáky s popisem obrazovky a tlačítek seznámit žáky s postupem při zakládání, ukládání, vyvolávání a mazání programů seznámit žáky se simulací programu a jejím mazáním Naučit: žáky správnému chování u PC při programování žáky správně rozeznávat jednotlivé řídící systémy žáky správně pojmenovávat všechny tlačítka a okna obrazovky žáky správnému postupu při tvorbě NC programů žáky řádné kontrolovat vytvořené NC programy dodržovat bezpečnost a hygienu práce 3

4 Učební pomůcky: výkresy se strojními výkresy manuál výukového řídícího systému Sinumerik katalogy s nástroji, nářadím a upínači pro CNC stroje příklady naprogramovaných součástí v ŘS Sinumerik Obsah instruktáže: spuštění výukového řídícího systému Sinumerik z obrazovky PC založení nového NC programu editování NC programu vyhledávání, upravování, mazání, již založených programů nastavování parametrů programované součásti vyvolání a nastavení grafické simulace nastavení stroje a spuštění simulace řízení a ukončení grafické simulace z obrazovky CNC stroje bezpečnost práce kontrolní otázky 4

5 Spuštění výukového řídícího systému Sinumerik z obrazovky PC: spuštění programu výukového řídícího systému se provede následovně: na monitoru výukového PC vyhledá ikona SinuTrain (nová verze) nebo ShopThurn (starší verze) 2x kliknout na ikonu v nabídce SinuTrainu označit myší nabídku Soustružení počkat než se spustí okno pro soustružení s dialogem SinuTrain 5

6 Založení nového NC programu: pro založení nového programu se musí v hlavním okně obrazovky provést následující: kliknout na tlačítko Program Manager otevřít složku Obrobky z nabídky tří hlavních složek ve složce Obrobky si založit svůj adresář (složku) pod svým jménem nebo třídou na pravé svislé liště obrazovky kliknout na tlačítko Nový do řádku Název programu zapsat svůj název (jméno nebo třídu) zápis potvrdit kliknutím myši na tlačítko OK, tlačítkem INPUT nebo ENTR na pravé liště se otevře výběr mezi G-kódem a ShopThurn kliknout na ShopThurn a následně na tlačítko Storno tím je založena hlavní složka žáka nebo třídy v té se stejným postupem založí podsložka nového NC programu žáka 6

7 Editování NC programu: po založení programu se otevře Hlavička programu v té se doplňují do jednotlivých řádků základního nastavení stroje, rozměry polotovaru, příjezdy a odjezdy nástrojů, bod výměny nástrojů, max. otáčky vřetene, apod. pro editování (úpravu) programu se používá hlavní vodorovná a pomocná svislá lišta kurzorem se dá přesouvat libovolně po jednotlivých blocích vytvořeného programu kurzorem doprava se blok programu otevírá a doleva zase blok zavírá v bloku Kontura se upravují jednotlivé Elementy kreslené kontury 7

8 Vyhledávání, upravování, mazání, již založených programů: pro vyhledávání dalších programů se musí již otevřený program zavřít pomocí myši nebo kurzoru se lze vrátit zpět do složky Obrobky zde se vyhledá potřebný program pomocí kurzoru nahoru nebo dolů, lze i pomocí myši označený program se otevře pro upravování nebo se vymaže pro smazání se na pomocné svislé liště stiskne tlačítko Smazat a OK (program smazán) také lze použít tlačítko Machine pro rychlý návrat do základní obrazovky zde stisknout tlačítko Program Manager, které otevře složku hlavních programů 8

9 Nastavování parametrů programované součásti: v řídícím systému Sinumerik s dialogem ShopThurn se nastavují parametry obráběné součásti v Hlavičce programu u starší verze Záhlaví programu Pos. počátku - 1. PNB - G54 (posunutí nulového bodu obrobku) Surový kus - druh polotovaru (Válec, Trubka, N-úhelník, Kvádr) XA (XV) - velikost průměru polotovaru ZA (ZV) - přídavek na zarovnání čela ZI (ZR) - délka polotovaru ZB (ZU) - délka pracovní prostoru Návrat - (Jednoduchý, Rozšířen, Všechny) XRA (XV) - rovina návratu nástroje v ose X ZRA (ZV) - rovina návratu nástroje v ose Z Bod výměny nástroje - MCS, WCS XT, ZT - souřadnice pro výměnu nástrojů S1 - max. meze otáček vřetene SC - návrat nástroje nad materiálem (ink) 9

10 Vyvolání a nastavení grafické simulace: vyvolání grafické simulace se používá pro kontrolu obráběné součásti pokud se naprogramuje součást do výukové stanice nebo CNC stroje, doporučuje se spustit simulaci pro kontrolu při spuštěné simulaci lze kontrolovat pohyby nástrojů, délku pracovního rozměru a konečný tvar hotové součásti simulace nehlídá rozměry dle výkresu a nehlásí kolizi nástrojů s obrobkem nebo strojem pro kontrolu rozměrů dané výkresem, se musí otevřít kontura programu a zde je zkontrolovat 10

11 Nastavení stroje a spuštění simulace: simulace se dá spouštět jak na výukové stanici, tak i v CNC stroji u stroje probíhá spouštění simulace stejně jako ve výukové stanici před spouštěním simulace se nemusí nic nastavovat, vše je nastaveno již v samotném NC programu vyráběné součásti stačí stisknout na hlavní vodorovné liště obrazovky tlačítko Simulace pro start simulace nemusí být NC program spuštěn od prvního bloku programu ale pro zpracování programu do výroby, musí být program spouštěn od prvního bloku programu (jinak by došlo k obrábění součásti od bloku vyvolaného programu) tím by mohlo dojít ke kolizi nástroje s obráběnou součástí 11

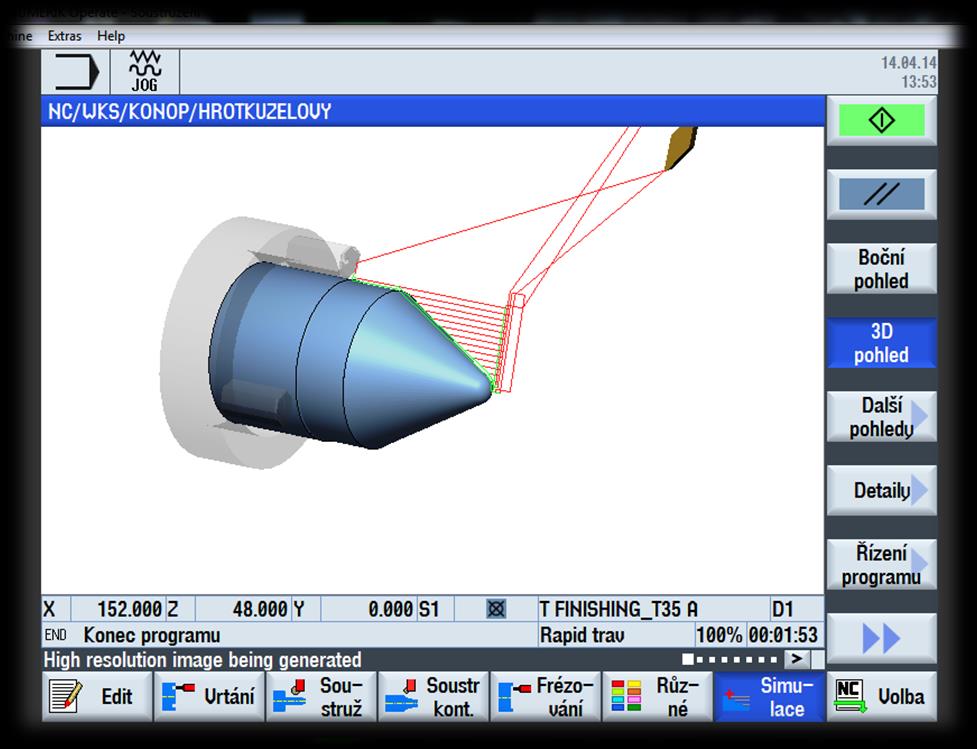

12 Řízení a ukončení grafické simulace z obrazovky CNC stroje: grafická simulace se dá přepínat do různých oken nastavení pro podrobnější pohledy vyrobené součásti se dá přepínat pomocná svislá lišta obrazovky tlačítka Boční pohled, 3D pohled a Další pohledy se používají pro náhledy z různých pohledů součásti tlačítko Řízení programu se používá pro ovlivňování rychlosti posuvu spuštěné simulace pro ukončení spuštěné simulace se používají tlačítka Edit nebo Simulace také lze použít tlačítko Machine (návrat do zákl. obrazovky) nebo Program Manager 12

13 Kontrolní otázky: 1. Jak spustíte výukový řídící systém Sinumerik z obrazovky PC? 2. Jak založíte nový NC program ve výukové stanici nebo CNC soustruhu? 3. Co znamená pojem - Editování NC programu? 4. Stručně popište jeden ze způsobů - vyhledávání, upravování a mazání již založených NC programů! 5. Vypište ty nejdůležitější kroky pro nastavení parametrů v záhlaví programu, min. 5 kroků! 6. Jak provedete nastavení a vyvolání simulace obráběné součásti? 7. Co všechno musíte na stroji nastavit než spustíte simulaci? 8. Popište stručně kroky pro řízení a ukončení grafické simulace! 13
