1 Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/ CZ.1.07/1.5.00/
2 Projektování vnitřních elektrických rozvodů Číslo projektu Číslo materiálu školy Autor Tématický celek CZ.1.07/1.5.00/ ICT-IE1-1/16 Projektování vnitřních elektrických rozvodů Střední odborná škola elektrotechnická, Centrum odborné přípravy, Zvolenovská 537, Hluboká nad Vltavou Bc. Radek Šestauber Bytová elektroinstalace Ročník 2. 4.ročník SOŠ Datum tvorby leden 2013 Anotace Metodický pokyn Prezentace s výkladem DUM pro seznámení s projektováním vnitřních elektrických rozvodů Pokud není uvedeno jinak, uvedený materiál je z vlastních zdrojů autora CZ.1.07/1.5.00/
3 Základní kritéria při projektování Elektrický obvod musí splňovat požadavky na: Bezpečnost osob, majetku a užitkových zvířat Spolehlivost provozu Přehlednost rozvodu (pro rychlé odstranění závad) Snadnou přizpůsobivost rozvodu Hospodárnost rozvodu Hospodárné použití typizovaných jednotek a celků Vzhled Zamezení nepříznivých vilvů
4 Projektování vnitřních elektrických rozvodů Pracovní popis porovnat projektovou dokumentaci stavby se skutečným provedením stavby Technologický popis el. rozvod se zřizuje podle projektu, který je součástí projektové dokumentace - dělí se na úvodní projekt a prováděcí projekt Úvodní projekt obsahuje průvodní zprávu, souhrné řešení stavby, stavební část, technologickou část, atd. Stavební část obsahuje údaje o vnitřních el. rozvodech
5 Schémata a dokumenty v projektu Situační schéma Obvodové schéma Technická zpráva Rozpočet Souhrnná technická zpráva Montážní schéma Zapojovací schéma Rozpis materiálu Průvodní zpráva
6 Schéma el. rozvodů RD - osvětlení e 2e d 2d 2c TECH.MÍSTNOST 2c 2c 2b 2b GARÁŽ 2b 2b 1c OBÝVACÍ POKOJ 1c 1ch 1c 1h 1f 1b 1e 1e CHODBA 1b 1b 2a 2a KOUPELNA+WC 1a 1b 1a 1a ZÁDVEŘÍ 1a 1g 1d TERASA 2f 2f 1ch JÍDELNA 1ch 1f 1g KUCHYNĚ 1h 1d PRACOVNA vývod pro osvětlení kuchyňské linky LEGENDA: Kabel CYKY (3Jx1,5, 3Ox1,5, 5Jx1,5) Kabelová trasa Jednopólový spínač č.1 (dle výběru investora) Sériový spínač č.5 (dle výběru investora) Střídavý přepínač č.6 (dle výběru investora) Křížový přepínač č.7 (dle výběru investora) Dvojitý střídavý přepínač č. 6+6 (dle výběru investora) Svítidlo dle výběru investora Rozvaděč 2g 2g Zod. projektant Vypracoval: Kraj : Jihočeský Investor : Obsah: RODINNÝ DŮM Druh: PŮDORYS 1NP - Umělé osvětlení Formát: Datum: Účel: Č. zakázky: A2 10/2012 Měřítko: 1:50 Výkres č. 1
7 Značky pro situační schémata Norma ČSN EN Značky pro elektrotechnická schémata byla zrušena. Pro kreslení schémat se používají tyto značky: ELEKTRICKÉ VEDENÍ (ukázka) Stoupací vedení směrem vzhůru Vedení pro světelné obvody Stoupací vedení směrem dolů Vedení pro zásuvkové obvody Krabice všeobecná značka Ochranná vedení Rozvodná krabice Vedení pro motory
8 Značky pro situační schémata ZÁSUVKY A SPÍNAČE (ukázka) Zásuvka všeobecná značka, průběžné zapojení Spínač se světelnou signalizací 3 Zásuvka vícenásobná (tři vedle sebe, nebo trojitá) Spínač jednopólový Zásuvka s ochranným kontaktem Spínač sériový Zásuvka pro sdělovací techniku Spínač střídavý Anténní zásuvka všeobecná značka Spínač tahový
9 Značky pro situační schémata JISTÍCÍ PRVKY A SVĚTELNÉ ZDROJE (ukázka) Pojistka všeobecná značka Svítidlo všeobecná značka Pojistky ve třech fázích Zářivkové svítidlo Jistič všeobecná značka Bodové svítidlo Trojpólový jistič Nouzové svítidlo Proudový chránič Reflektorové svítidlo

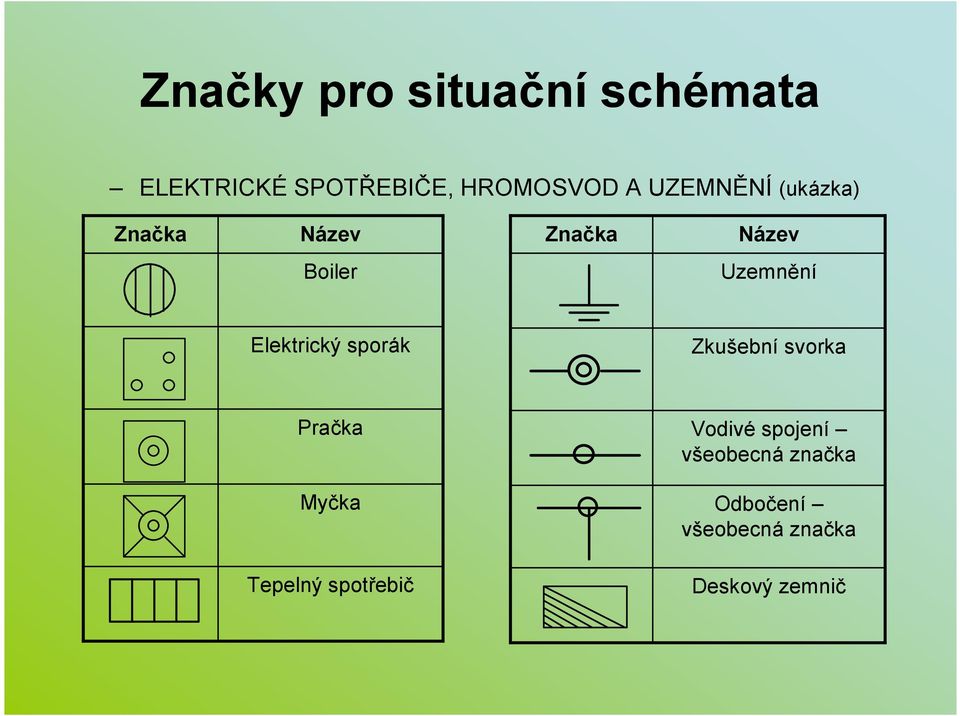

10 Značky pro situační schémata ELEKTRICKÉ SPOTŘEBIČE, HROMOSVOD A UZEMNĚNÍ (ukázka) Boiler Uzemnění Elektrický sporák Zkušební svorka Pračka Vodivé spojení všeobecná značka Myčka Odbočení všeobecná značka Tepelný spotřebič Deskový zemnič
11 Seznam literatury a pramenů ČSN ISO Grafické značky pro schémata ČSN Technické výkresy, schémata, druhy a typy Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jákékoliv další využití podléhá autorskému zákonu. CZ.1.07/1.5.00/
