PRŮMYSLOVÉ BUBNOVÉ SUŠIČE

Transkript

1 PRŮMYSLOVÉ BUBNOVÉ SUŠIČE 9kg KATALOG NÁHRADNÍCH DÍLŮ KATALOG CZĘŚCI ZAMIENNYCH КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ KATALÓG NÁHRADNÝCH DIELOV J Datum vydání:

2

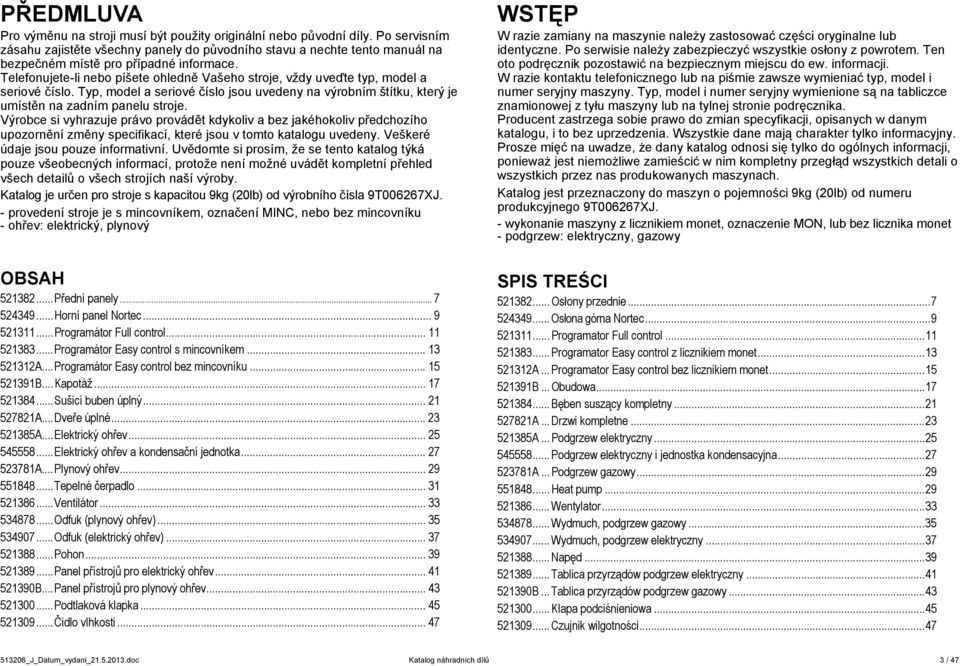

3 PŘEDMLUVA Pro výměnu na stroji musí být použity originální nebo původní díly. Po servisním zásahu zajistěte všechny panely do původního stavu a nechte tento manuál na bezpečném místě pro případné informace. Telefonujete-li nebo píšete ohledně Vašeho stroje, vždy uveďte typ, model a seriové číslo. Typ, model a seriové číslo jsou uvedeny na výrobním štítku, který je umístěn na zadním panelu stroje. Výrobce si vyhrazuje právo provádět kdykoliv a bez jakéhokoliv předchozího upozornění změny specifikací, které jsou v tomto katalogu uvedeny. Veškeré údaje jsou pouze informativní. Uvědomte si prosím, že se tento katalog týká pouze všeobecných informací, protože není možné uvádět kompletní přehled všech detailů o všech strojích naší výroby. Katalog je určen pro stroje s kapacitou 9kg (20lb) od výrobního čísla 9T006267XJ. - provedení stroje je s mincovníkem, označení MINC, nebo bez mincovníku - ohřev: elektrický, plynový WSTĘP W razie zamiany na maszynie należy zastosować części oryginalne lub identyczne. Po serwisie należy zabezpieczyć wszystkie osłony z powrotem. Ten oto podręcznik pozostawić na bezpiecznym miejscu do ew. informacji. W razie kontaktu telefonicznego lub na piśmie zawsze wymieniać typ, model i numer seryjny maszyny. Typ, model i numer seryjny wymienione są na tabliczce znamionowej z tyłu maszyny lub na tylnej stronie podręcznika. Producent zastrzega sobie prawo do zmian specyfikacji, opisanych w danym katalogu, i to bez uprzedzenia. Wszystkie dane mają charakter tylko informacyjny. Prosze mięć na uwadze, że dany katalog odnosi się tylko do ogólnych informacji, ponieważ jest niemożliwe zamieścić w nim kompletny przegłąd wszystkich detali o wszystkich przez nas produkowanych maszynach. Katalog jest przeznaczony do maszyn o pojemności 9kg (20lb) od numeru produkcyjnego 9T006267XJ. - wykonanie maszyny z licznikiem monet, oznaczenie MON, lub bez licznika monet - podgrzew: elektryczny, gazowy OBSAH Přední panely Horní panel Nortec Programátor Full control Programátor Easy control s mincovníkem A...Programátor Easy control bez mincovníku B...Kapotáž Sušicí buben úplný A...Dveře úplné A...Elektrický ohřev Elektrický ohřev a kondensační jednotka A...Plynový ohřev Tepelné čerpadlo Ventilátor Odfuk (plynový ohřev) Odfuk (elektrický ohřev) Pohon Panel přístrojů pro elektrický ohřev B...Panel přístrojů pro plynový ohřev Podtlaková klapka Čidlo vlhkosti SPIS TREŚCI Osłony przednie Osłona górna Nortec Programator Full control Programator Easy control z licznikiem monet A... Programator Easy control bez licznikiem monet B... Obudowa Bęben suszący kompletny A... Drzwi kompletne A... Podgrzew elektryczny Podgrzew elektryczny i jednostka kondensacyjna A... Podgrzew gazowy Heat pump Wentylator Wydmuch, podgrzew gazowy Wydmuch, podgrzew elektryczny Napęd Tablica przyrządów podgrzew elektryczny B... Tablica przyrządów podgrzew gazowy Klapa podciśnieniowa Czujnik wilgotności _J_Datum_vydani_ doc Katalog náhradních dílů 3 / 47

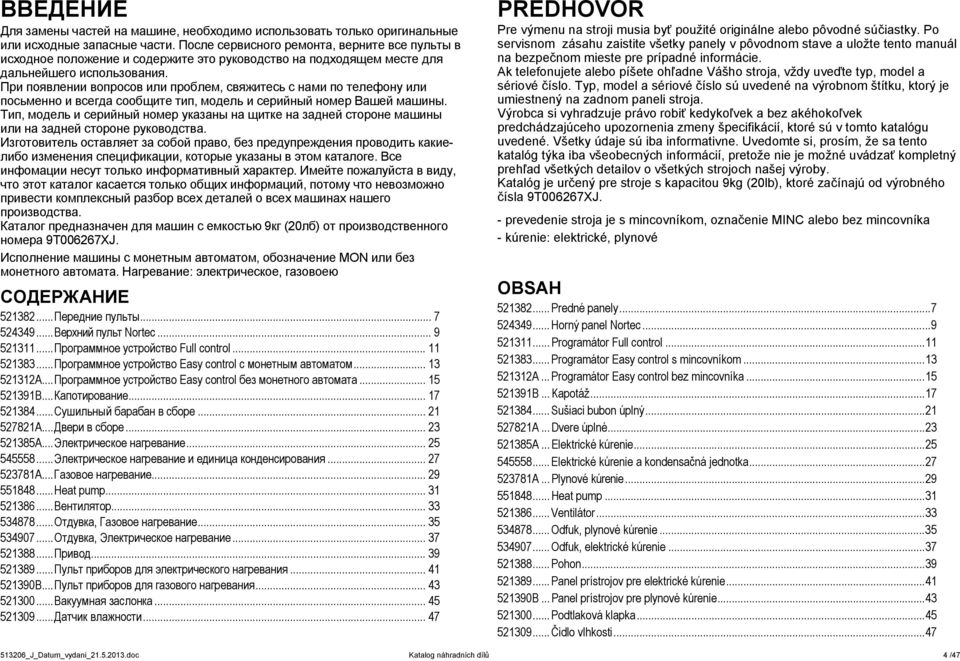

4 ВВЕДЕНИЕ Для замены частей на машине, необходимо использовать только оригинальные или исходные запасные части. После сервисного ремонта, верните все пульты в исходное положение и содержите это руководство на подходящем месте для дальнейшего использования. При появлении вопросов или проблем, свяжитесь с нами по телефону или посьменно и всегда сообщите тип, модель и серийный номер Вашей машины. Тип, модель и серийный номер указаны на щитке на задней стороне машины или на задней стороне руководства. Изготовитель оставляет за собой право, без предупреждения проводить какиелибо изменения спецификации, которые указаны в этом каталоге. Все инфомации несут только информативный характер. Имейте пожалуйста в виду, что этот каталог касается только общих информаций, потому что невозможно привести комплексный разбор всех деталей о всех машинах нашего производства. Каталог предназначен для машин с емкостью 9кг (20лб) от производственного номерa 9T006267XJ. Исполнение машины с монетным автоматом, обозначение MON или без монетного автомата. Нагревание: электрическое, газовоею СОДЕРЖАНИЕ Передние пульты Верхний пульт Nortec Программное устройство Full control Программное устройство Easy control с монетным автоматом A...Программное устройство Easy control без монетного автомата B...Капотирование Сушильный барабан в сборе A...Двери в сборе A...Электрическое нагревание Электрическое нагревание и единица конденсирования A...Газовое нагревание Heat pump Вентилятор Отдувка, Газовое нагревание Отдувка, Электрическое нагревание Привод Пульт приборов для электрического нагревания B...Пульт приборов для газового нагревания Вакуумная заслонка Датчик влажности PREDHOVOR Pre výmenu na stroji musia byť použité originálne alebo pôvodné súčiastky. Po servisnom zásahu zaistite všetky panely v pôvodnom stave a uložte tento manuál na bezpečnom mieste pre prípadné informácie. Ak telefonujete alebo píšete ohľadne Vášho stroja, vždy uveďte typ, model a sériové číslo. Typ, model a sériové číslo sú uvedené na výrobnom štítku, ktorý je umiestnený na zadnom paneli stroja. Výrobca si vyhradzuje právo robiť kedykoľvek a bez akéhokoľvek predchádzajúceho upozornenia zmeny špecifikácií, ktoré sú v tomto katalógu uvedené. Všetky údaje sú iba informativne. Uvedomte si, prosím, že sa tento katalóg týka iba všeobecných informácií, pretože nie je možné uvádzať kompletný prehľad všetkých detailov o všetkých strojoch našej výroby. Katalóg je určený pre stroje s kapacitou 9kg (20lb), ktoré začínajú od výrobného čísla 9T006267XJ. - prevedenie stroja je s mincovníkom, označenie MINC alebo bez mincovníka - kúrenie: elektrické, plynové OBSAH Predné panely Horný panel Nortec Programátor Full control Programátor Easy control s mincovníkom A... Programátor Easy control bez mincovníka B... Kapotáž Sušiaci bubon úplný A... Dvere úplné A... Elektrické kúrenie Elektrické kúrenie a kondensačná jednotka A... Plynové kúrenie Heat pump Ventilátor Odfuk, plynové kúrenie Odfuk, elektrické kúrenie Pohon Panel prístrojov pre elektrické kúrenie B... Panel prístrojov pre plynové kúrenie Podtlaková klapka Čidlo vlhkosti _J_Datum_vydani_ doc Katalog náhradních dílů 4 /47

5 513206_J_Datum_vydani_ doc Katalog náhradních dílů 5 / 47

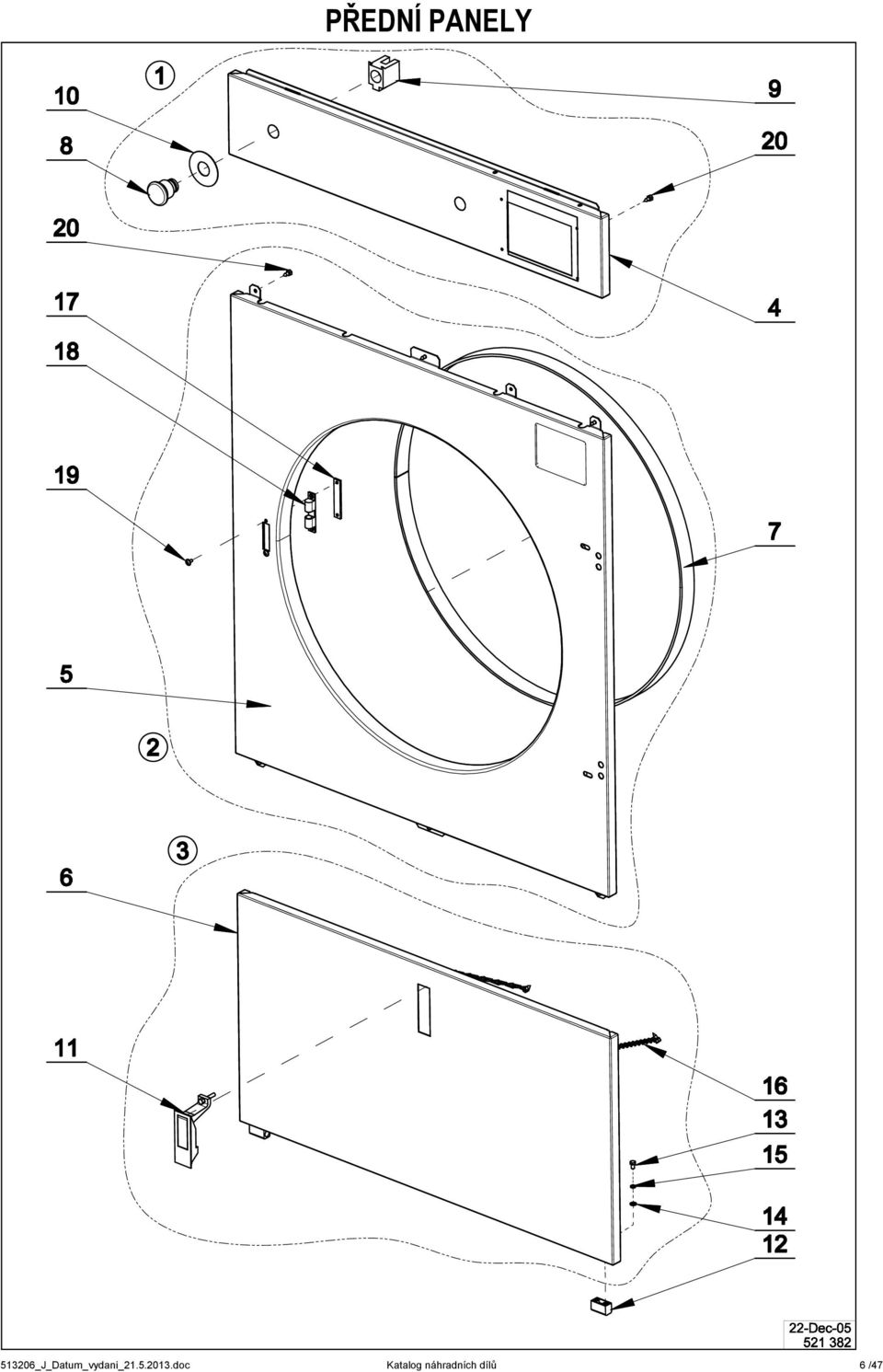

6 PŘEDNÍ PANELY _J_Datum_vydani_ doc Katalog náhradních dílů 6 /47

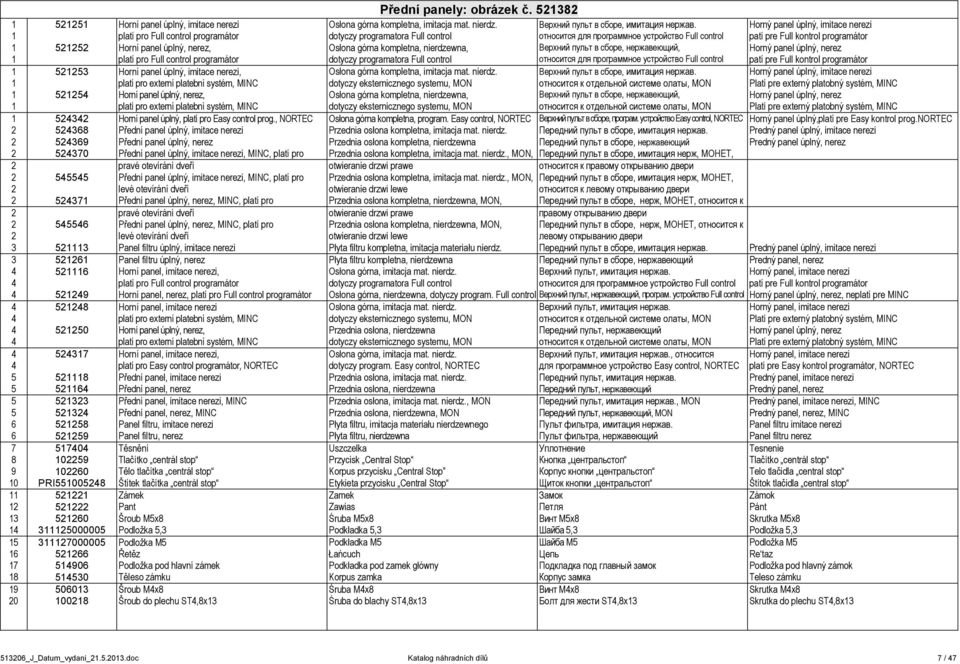

7 Přední panely: obrázek č Horní panel úplný, imitace nerezi Osłona górna kompletna, imitacja mat. nierdz. Верхний пульт в сборе, имитация нержав. Horný panel úplný, imitace nerezi 1 platí pro Full control programátor dotyczy programatora Full control относится для программное устройство Full control patí pre Full kontrol programátor Horní panel úplný, nerez, Osłona górna kompletna, nierdzewna, Верхний пульт в сборе, нержавеющий, Horný panel úplný, nerez 1 platí pro Full control programátor dotyczy programatora Full control относится для программное устройство Full control patí pre Full kontrol programátor Horní panel úplný, imitace nerezi, Osłona górna kompletna, imitacja mat. nierdz. Верхний пульт в сборе, имитация нержав. Horný panel úplný, imitace nerezi 1 platí pro externí platební systém, MINC dotyczy eksternicznego systemu, MON относится к отдельной системе oлаты, MON Platí pre externý platobný systém, MINC Horní panel úplný, nerez, Osłona górna kompletna, nierdzewna, Верхний пульт в сборе, нержавеющий, Horný panel úplný, nerez 1 platí pro externí platební systém, MINC dotyczy eksternicznego systemu, MON относится к отдельной системе oлаты, MON Platí pre externý platobný systém, MINC Horní panel úplný, platí pro Easy control prog., NORTEC Osłona górna kompletna, program. Easy control, NORTEC Верхний пульт в сборе, програм. устройство Easy control, NORTEC Horný panel úplný,platí pre Easy kontrol prog.nortec Přední panel úplný, imitace nerezi Przednia osłona kompletna, imitacja mat. nierdz. Передний пульт в сборе, имитация нержав. Predný panel úplný, imitace nerezi Přední panel úplný, nerez Przednia osłona kompletna, nierdzewna Передний пульт в сборе, нержавеющий Predný panel úplný, nerez Přední panel úplný, imitace nerezi, MINC, platí pro Przednia osłona kompletna, imitacja mat. nierdz., MON, Передний пульт в сборе, имитация нерж, МОНЕТ, 2 pravé otevírání dveří otwieranie drzwi prawe относится к правому открыванию двери Přední panel úplný, imitace nerezi, MINC, platí pro Przednia osłona kompletna, imitacja mat. nierdz., MON, Передний пульт в сборе, имитация нерж, МОНЕТ, 2 levé otevírání dveří otwieranie drzwi lewe относится к левому открыванию двери Přední panel úplný, nerez, MINC, platí pro Przednia osłona kompletna, nierdzewna, MON, Передний пульт в сборе, нерж, МОНЕТ, относится к 2 pravé otevírání dveří otwieranie drzwi prawe правому открыванию двери Přední panel úplný, nerez, MINC, platí pro Przednia osłona kompletna, nierdzewna, MON, Передний пульт в сборе, нерж, МОНЕТ, относится к 2 levé otevírání dveří otwieranie drzwi lewe левому открыванию двери Panel filtru úplný, imitace nerezi Płyta filtru kompletna, imitacja materiału nierdz. Передний пульт в сборе, имитация нержав. Predný panel úplný, imitace nerezi Panel filtru úplný, nerez Płyta filtru kompletna, nierdzewna Передний пульт в сборе, нержавеющий Predný panel, nerez Horní panel, imitace nerezi, Osłona górna, imitacja mat. nierdz. Верхний пульт, имитация нержав. Horný panel, imitace nerezi 4 platí pro Full control programátor dotyczy programatora Full control относится для программное устройство Full control patí pre Full kontrol programátor Horní panel, nerez, platí pro Full control programátor Osłona górna, nierdzewna, dotyczy program. Full control Верхний пульт, нержавеющий, програм. устройство Full control Horný panel úplný, nerez, neplatí pre MINC Horní panel, imitace nerezi Osłona górna, imitacja mat. nierdz. Верхний пульт, имитация нержав. Horný panel, imitace nerezi 4 platí pro externí platební systém, MINC dotyczy eksternicznego systemu, MON относится к отдельной системе oлаты, MON Platí pre externý platobný systém, MINC Horní panel úplný, nerez, Przednia osłona, nierdzewna Передний пульт, нержавеющий Horný panel úplný, nerez 4 platí pro externí platební systém, MINC dotyczy eksternicznego systemu, MON относится к отдельной системе oлаты, MON Platí pre externý platobný systém, MINC Horní panel, imitace nerezi, Osłona górna, imitacja mat. nierdz. Верхний пульт, имитация нержав., относится Horný panel, imitace nerezi 4 platí pro Easy control programátor, NORTEC dotyczy program. Easy control, NORTEC для программное устройство Easy control, NORTEC platí pre Easy kontrol programátor, NORTEC Přední panel, imitace nerezi Przednia osłona, imitacja mat. nierdz. Передний пульт, имитация нержав. Predný panel, imitace nerezi Přední panel, nerez Przednia osłona, nierdzewna Передний пульт, нержавеющий Predný panel, nerez Přední panel, imitace nerezi, MINC Przednia osłona, imitacja mat. nierdz., MON Передний пульт, имитация нержав., MON Predný panel, imitace nerezi, MINC Přední panel, nerez, MINC Przednia osłona, nierdzewna, MON Передний пульт, нержавеющий, MON Predný panel, nerez, MINC Panel filtru, imitace nerezi Płyta filtru, imitacja materiału nierdzewnego Пульт фильтра, имитация нержав. Panel filtru imitace nerezi Panel filtru, nerez Płyta filtru, nierdzewna Пульт фильтра, нержавеющий Panel filtru nerez Těsnění Uszczelka Уплотнение Tesnenie Tlačítko centrál stop Przycisk Central Stop Кнопка центральстоп Tlačítko centrál stop Tělo tlačítka centrál stop Korpus przycisku Central Stop Корпус кнопки центральстоп Telo tlačidla central stop 10 PRI Štítek tlačítka centrál stop Etykieta przycisku Central Stop Щиток кнопки центральстоп Štítok tlačidla central stop Zámek Zamek Замок Zámok Pant Zawias Петля Pánt Šroub M5x8 Śruba M5x8 Винт M5x8 Skrutka M5x Podložka 5,3 Podkładka 5,3 Шайба 5,3 Podložka 5, Podložka M5 Podkładka M5 Шайба M5 Podložka M Řetěz Łańcuch Цепь Re taz Podložka pod hlavní zámek Podkładka pod zamek główny Подкладка под главный замок Podložka pod hlavný zámok Těleso zámku Korpus zamka Корпус замка Teleso zámku Šroub M4x8 Śruba M4x8 Винт M4x8 Skrutka M4x Šroub do plechu ST4,8x13 Śruba do blachy ST4,8x13 Болт для жести ST4,8x13 Skrutka do plechu ST4,8x _J_Datum_vydani_ doc Katalog náhradních dílů 7 / 47

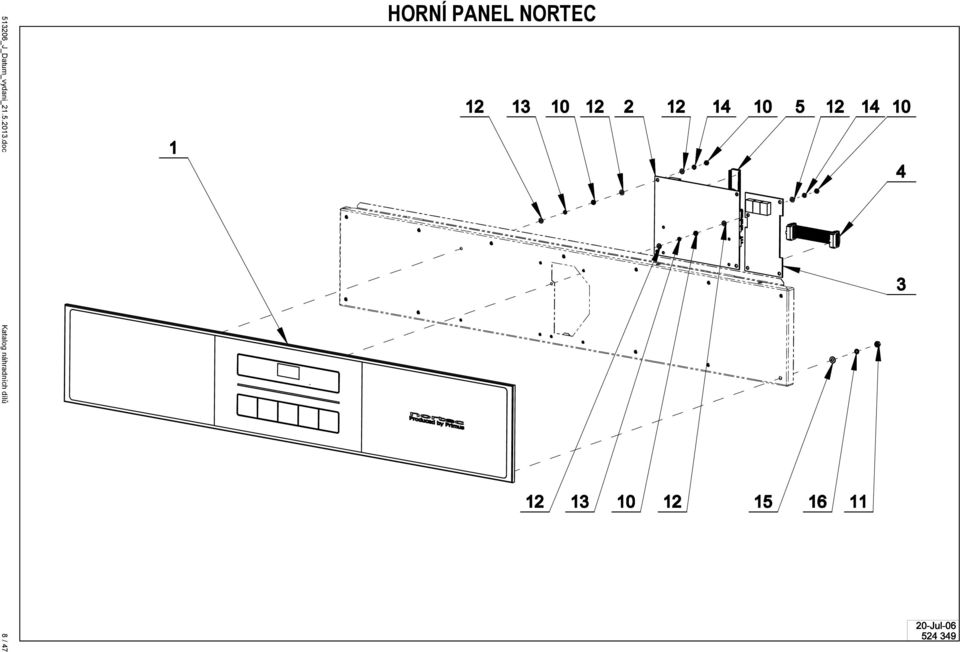

8 HORNÍ PANEL NORTEC _J_Datum_vydani_ doc Katalog náhradních dílů 8 / 47

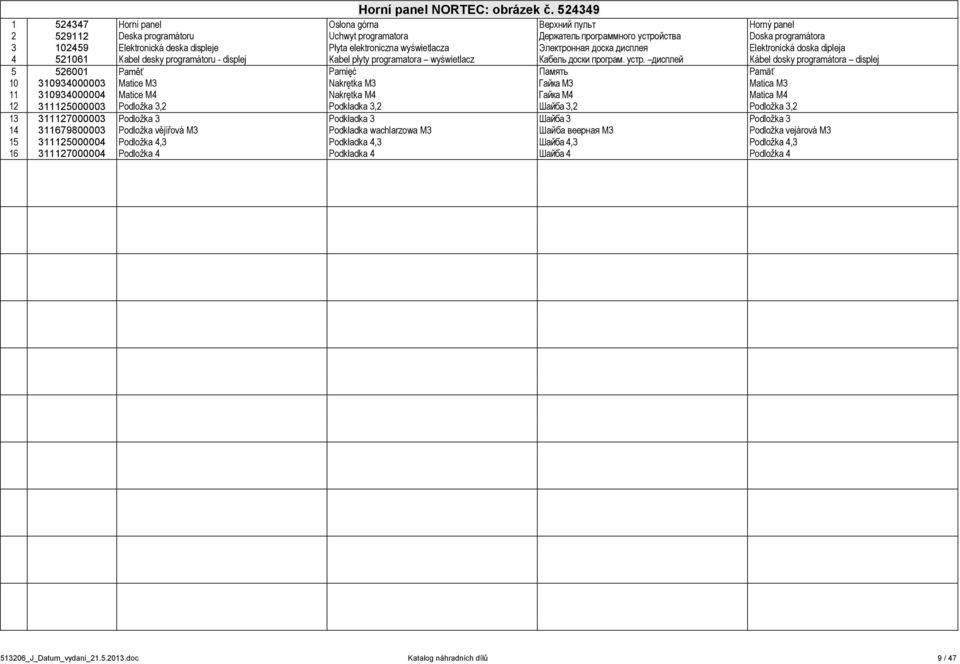

9 Horní panel NORTEC: obrázek č Horní panel Osłona górna Верхний пульт Horný panel Deska programátoru Uchwyt programatora Держатель программного устройства Doska programátora Elektronická deska displeje Płyta elektroniczna wyświetlacza Электронная доска дисплея Elektronická doska dipleja Kabel desky programátoru - displej Kabel płyty programatora wyświetlacz Кабель доски програм. устр. дисплей Kábel dosky programátora displej Paměť Pamięć Память Pamäť Matice M3 Nakrętka M3 Гайка М3 Matica M Matice M4 Nakrętka M4 Гайка М4 Matica M Podložka 3,2 Podkładka 3,2 Шайба 3,2 Podložka 3, Podložka 3 Podkładka 3 Шайба 3 Podložka Podložka vějířová M3 Podkładka wachlarzowa M3 Шайба веерная M3 Podložka vejárová M Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka _J_Datum_vydani_ doc Katalog náhradních dílů 9 / 47

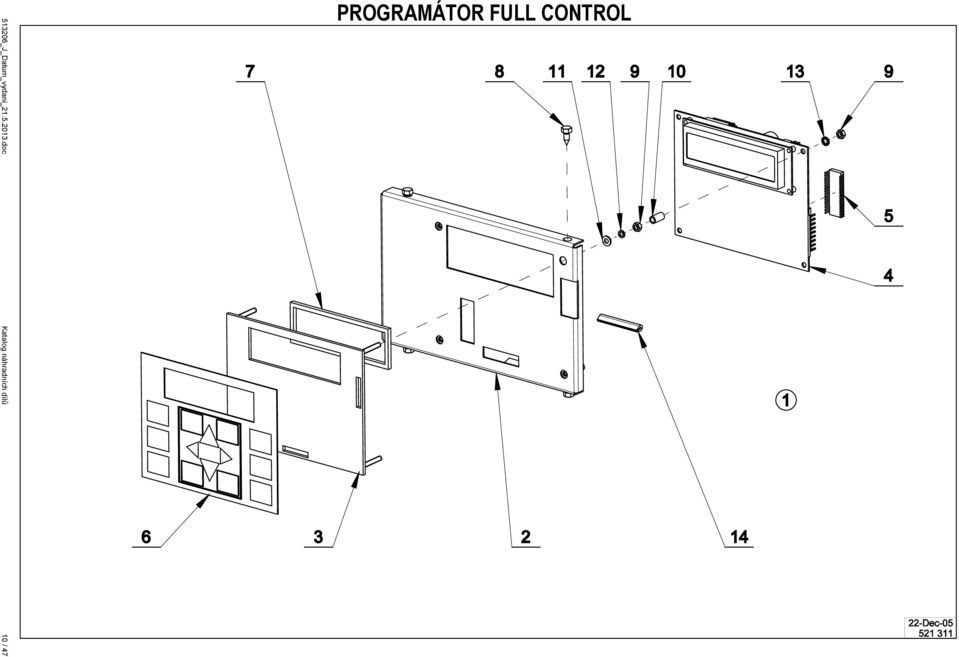

10 PROGRAMÁTOR FULL CONTROL _J_Datum_vydani_ doc Katalog náhradních dílů 10 / 47

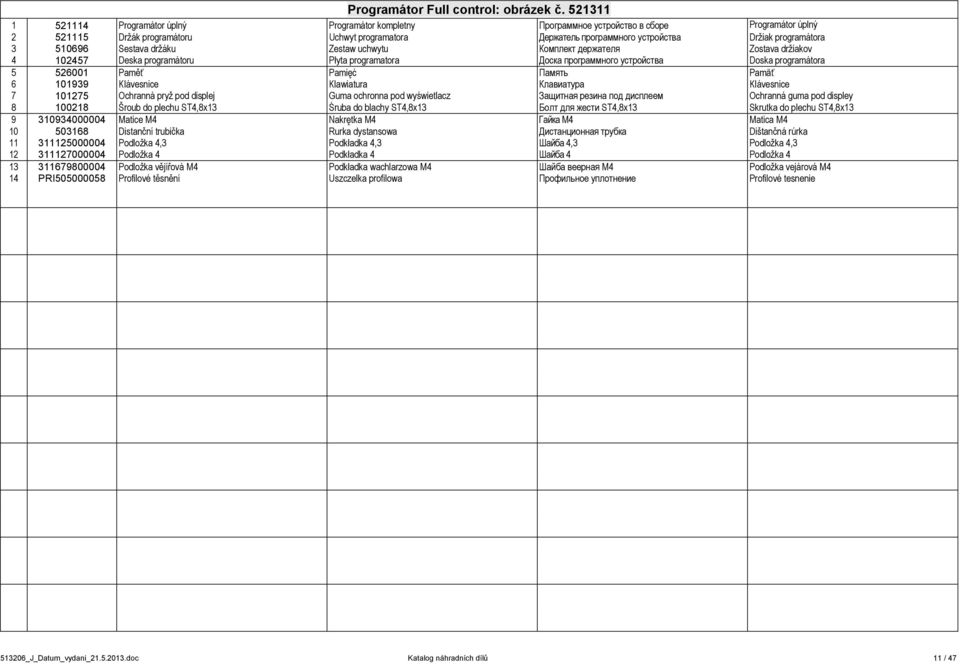

11 Programátor Full control: obrázek č Programátor úplný Programátor kompletny Программное устройство в сборе Programátor úplný Držák programátoru Uchwyt programatora Держатель программного устройства Držiak programátora Sestava držáku Zestaw uchwytu Комплект держателя Zostava držiakov Deska programátoru Płyta programatora Доска программного устройства Doska programátora Paměť Pamięć Память Pamäť Klávesnice Klawiatura Клавиатурa Klávesnice Ochranná pryž pod displej Guma ochronna pod wyświetlacz Защитная резина под дисплеем Ochranná guma pod displey Šroub do plechu ST4,8x13 Śruba do blachy ST4,8x13 Болт для жести ST4,8x13 Skrutka do plechu ST4,8x Matice M4 Nakrętka M4 Гайка М4 Matica M Distanční trubička Rurka dystansowa Дистанционная трубка Dištančná rúrka Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka vějířová M4 Podkładka wachlarzowa M4 Шайба веерная M4 Podložka vejárová M4 14 PRI Profilové těsnění Uszczelka profilowa Профильное уплотнение Profilové tesnenie _J_Datum_vydani_ doc Katalog náhradních dílů 11 / 47

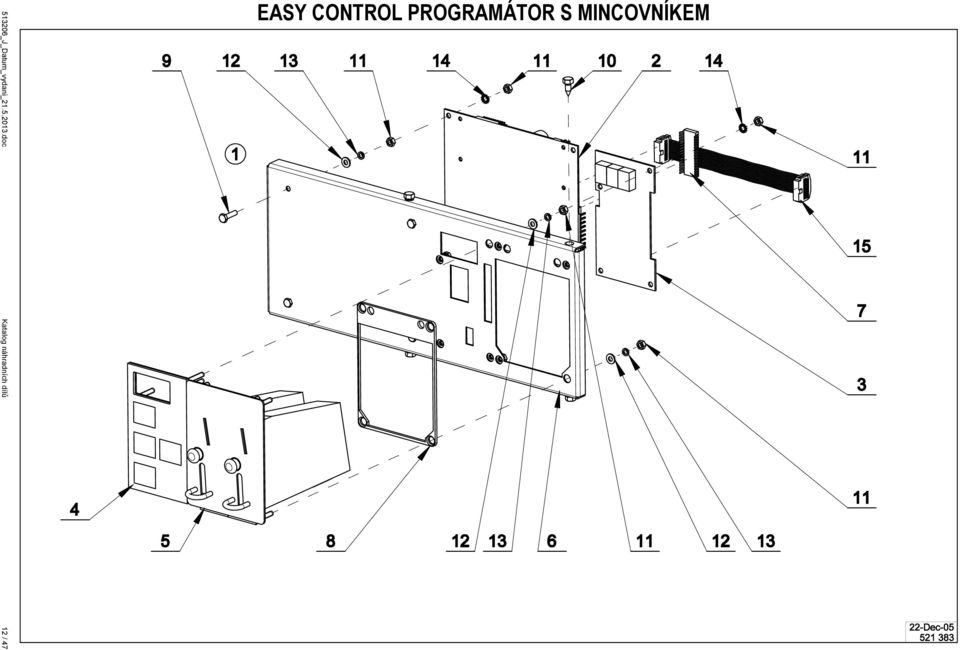

12 EASY CONTROL PROGRAMÁTOR S MINCOVNÍKEM _J_Datum_vydani_ doc Katalog náhradních dílů 12 / 47

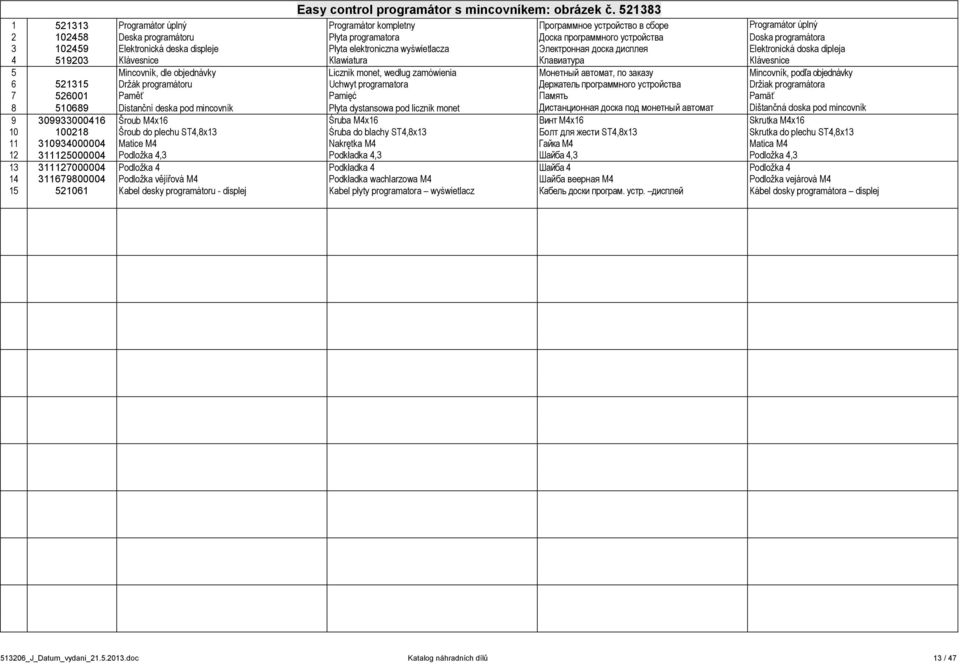

13 Easy control programátor s mincovníkem: obrázek č Programátor úplný Programátor kompletny Программное устройство в сборе Programátor úplný Deska programátoru Płyta programatora Доска программного устройства Doska programátora Elektronická deska displeje Płyta elektroniczna wyświetlacza Электронная доска дисплея Elektronická doska dipleja Klávesnice Klawiatura Клавиатурa Klávesnice 5 Mincovník, dle objednávky Licznik monet, według zamówienia Монетный автомат, по заказу Mincovník, podľa objednávky Držák programátoru Uchwyt programatora Держатель программного устройства Držiak programátora Paměť Pamięć Память Pamäť Distanční deska pod mincovník Płyta dystansowa pod licznik monet Дистанционная доска под монетный автомат Dištančná doska pod mincovník Šroub M4x16 Śruba M4x16 Винт M4x16 Skrutka M4x Šroub do plechu ST4,8x13 Śruba do blachy ST4,8x13 Болт для жести ST4,8x13 Skrutka do plechu ST4,8x Matice M4 Nakrętka M4 Гайка М4 Matica M Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka vějířová M4 Podkładka wachlarzowa M4 Шайба веерная M4 Podložka vejárová M Kabel desky programátoru - displej Kabel płyty programatora wyświetlacz Кабель доски програм. устр. дисплей Kábel dosky programátora displej _J_Datum_vydani_ doc Katalog náhradních dílů 13 / 47

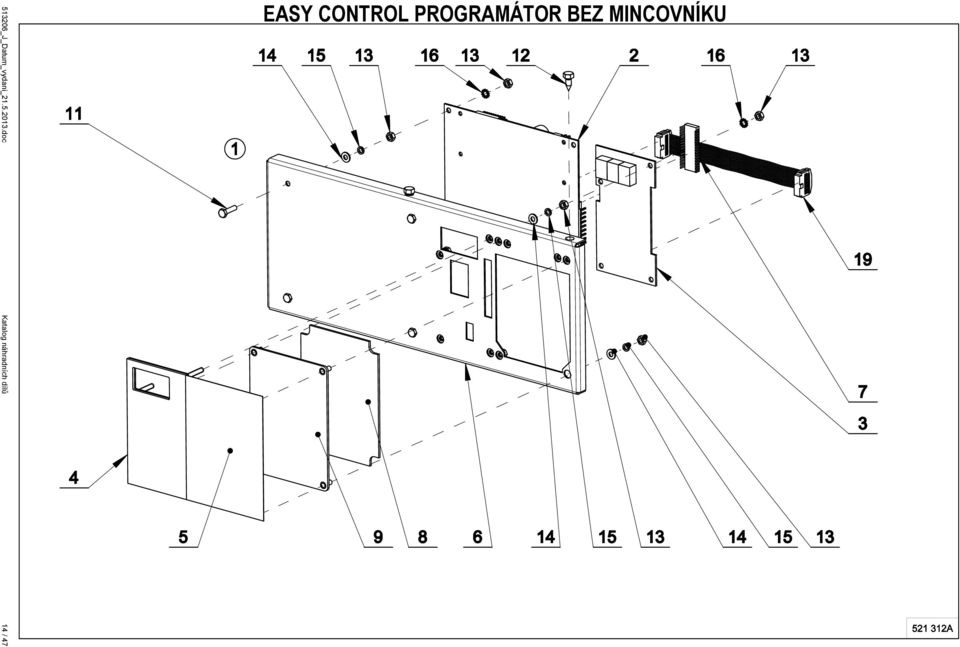

14 EASY CONTROL PROGRAMÁTOR BEZ MINCOVNÍKU _J_Datum_vydani_ doc Katalog náhradních dílů 14 / 47

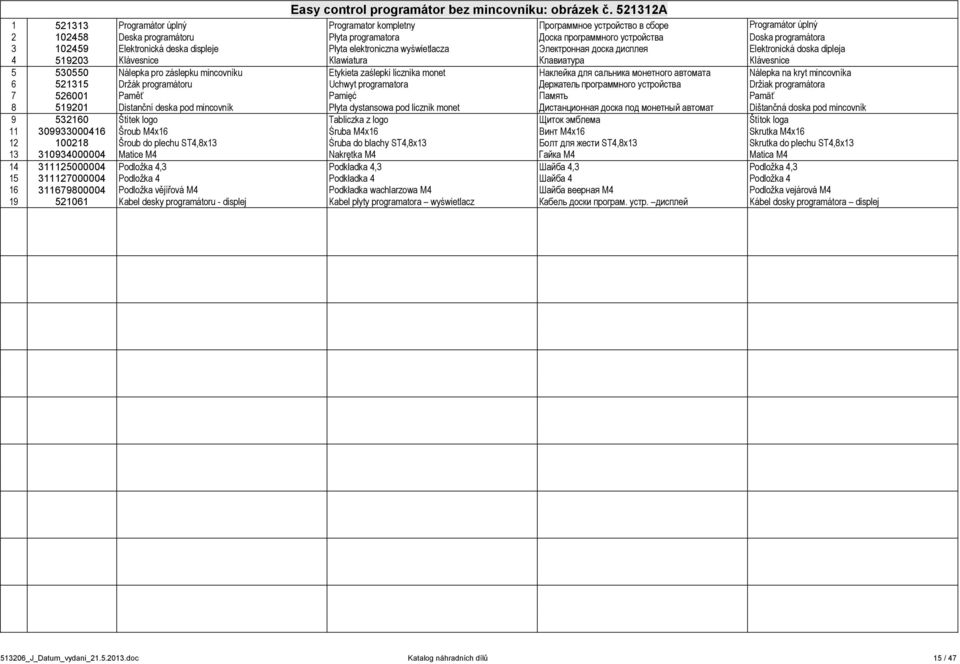

15 Easy control programátor bez mincovníku: obrázek č A Programátor úplný Programator kompletny Программное устройство в сборе Programátor úplný Deska programátoru Płyta programatora Доска программного устройства Doska programátora Elektronická deska displeje Płyta elektroniczna wyświetlacza Электронная доска дисплея Elektronická doska dipleja Klávesnice Klawiatura Клавиатурa Klávesnice Nálepka pro záslepku mincovníku Etykieta zaślepki licznika monet Наклейка для сальника монетного автомата Nálepka na kryt mincovníka Držák programátoru Uchwyt programatora Держатель программного устройства Držiak programátora Paměť Pamięć Память Pamäť Distanční deska pod mincovník Płyta dystansowa pod licznik monet Дистанционная доска под монетный автомат Dištančná doska pod mincovník Štítek logo Tabliczka z logo Щиток эмблема Štítok loga Šroub M4x16 Śruba M4x16 Винт M4x16 Skrutka M4x Šroub do plechu ST4,8x13 Śruba do blachy ST4,8x13 Болт для жести ST4,8x13 Skrutka do plechu ST4,8x Matice M4 Nakrętka M4 Гайка М4 Matica M Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka vějířová M4 Podkładka wachlarzowa M4 Шайба веерная M4 Podložka vejárová M Kabel desky programátoru - displej Kabel płyty programatora wyświetlacz Кабель доски програм. устр. дисплей Kábel dosky programátora displej _J_Datum_vydani_ doc Katalog náhradních dílů 15 / 47

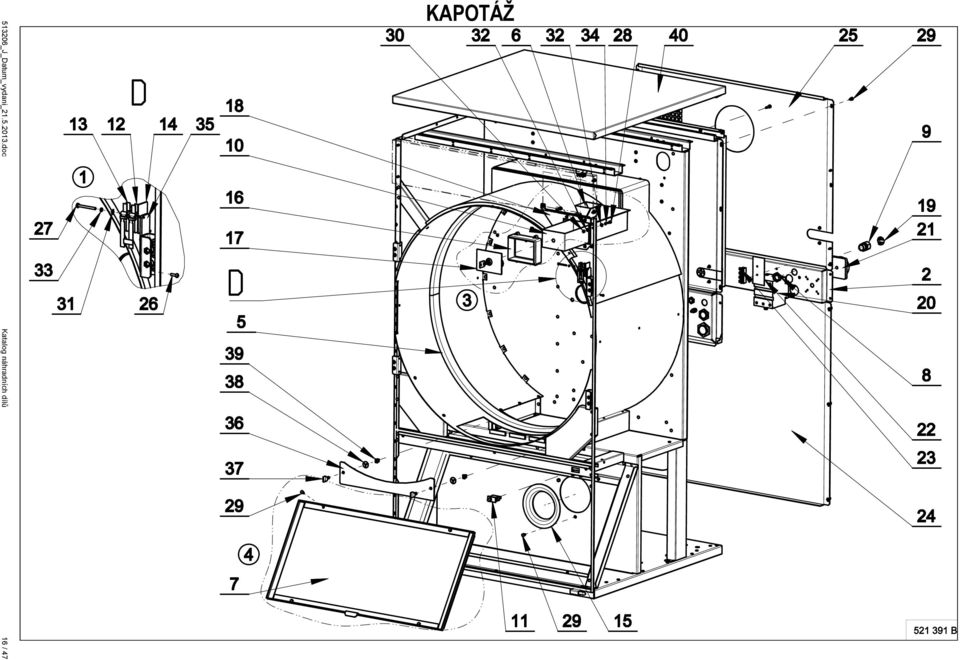

16 KAPOTÁŽ _J_Datum_vydani_ doc Katalog náhradních dílů 16 / 47

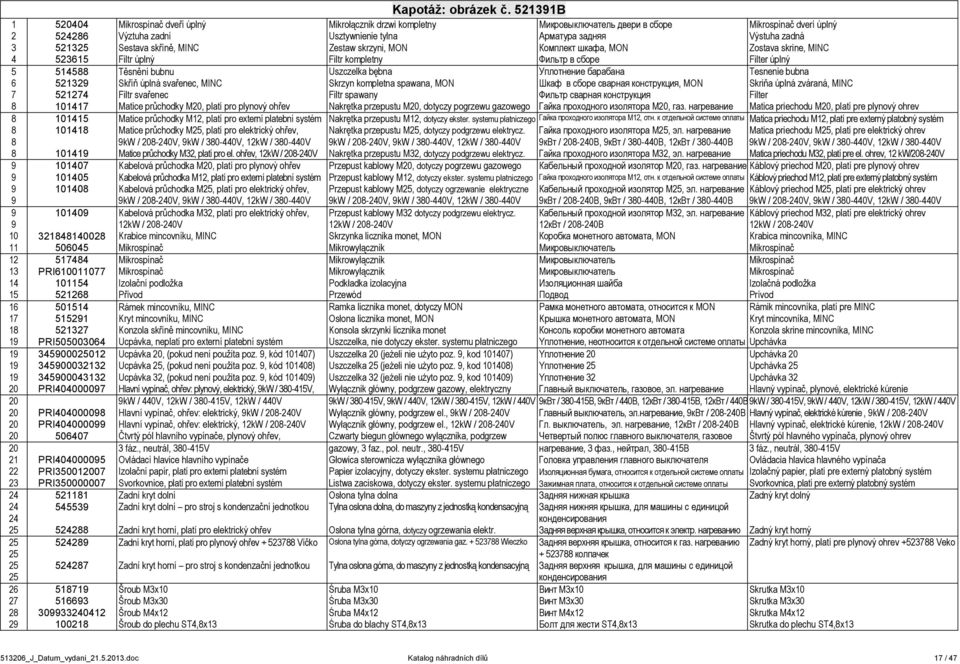

17 Kapotáž: obrázek č B Mikrospínač dveří úplný Mikrołącznik drzwi kompletny Микровыключатель двери в сборе Mikrospínač dverí úplný Výztuha zadní Usztywnienie tylna Арматура задняя Výstuha zadná Sestava skříně, MINC Zestaw skrzyni, MON Комплект шкафа, MON Zostava skrine, MINC Filtr úplný Filtr kompletny Фильтр в сборе Filter úplný Těsnění bubnu Uszczelka bębna Уплотнение барабана Tesnenie bubna Skříň úplná svařenec, MINC Skrzyn kompletna spawana, MON Шкаф в сборе сварная конструкция, MON Skriňa úplná zváraná, MINC Filtr svařenec Filtr spawany Фильтр сварная конструкция Filter Matice průchodky M20, platí pro plynový ohřev Nakrętka przepustu M20, dotyczy pogrzewu gazowego Гайка проходного изолятора M20, газ. нагревание Matica priechodu M20, platí pre plynový ohrev Matice průchodky M12, platí pro externí platební systém Nakrętka przepustu M12, dotyczy ekster. systemu płatniczego Гайка проходного изолятора M12, отн. к отдельной системе оплаты Matica priechodu M12, platí pre externý platobný systém Matice průchodky M25, platí pro elektrický ohřev, Nakrętka przepustu M25, dotyczy podgrzewu elektrycz. Гайка проходного изолятора M25, эл. нагревание Matica priechodu M25, platí pre elektrický ohrev 8 9kW / V, 9kW / V, 12kW / V 9kW / V, 9kW / V, 12kW / V 9кВт / B, 9кВт / B, 12кВт / B 9kW / V, 9kW / V, 12kW / V Matice průchodky M32, platí pro el. ohřev, 12kW / V Nakrętka przepustu M32, dotyczy podgrzewu elektrycz. Гайка проходного изолятора M32, эл. нагревание Matica priechodu M32, platí pre el. ohrev, 12 kw/ v Kabelová průchodka M20, platí pro plynový ohřev Przepust kablowy M20, dotyczy pogrzewu gazowego Кабельный проходной изолятор M20, газ. нагревание Káblový priechod M20, platí pre plynový ohrev Kabelová průchodka M12, platí pro externí platební systém Przepust kablowy M12, dotyczy ekster. systemu płatniczego Гайка проходного изолятора M12, отн. к отдельной системе оплаты Káblový priechod M12, platí pre externý platobný systém Kabelová průchodka M25, platí pro elektrický ohřev, Przepust kablowy M25, dotyczy ogrzewanie elektryczne Кабельный проходной изолятор M25, эл. нагревание Káblový priechod M25, platí pre elektrický ohrev 9 9kW / V, 9kW / V, 12kW / V 9kW / V, 9kW / V, 12kW / V 9кВт / B, 9кВт / B, 12кВт / B 9kW / V, 9kW / V, 12kW / V Kabelová průchodka M32, platí pro elektrický ohřev, Przepust kablowy M32 dotyczy podgrzewu elektrycz. Кабельный проходной изолятор M32, эл. нагревание Káblový priechod M32, platí pre elektrický ohrev 9 12kW / V 12kW / V 12кВт / B 12kW / V Krabice mincovníku, MINC Skrzynka licznika monet, MON Коробка монетного автомата, MON Krabica mincovníka, MINC Mikrospínač Mikrowyłącznik Микровыключатель Mikrospínač Mikrospínač Mikrowyłącznik Микровыключатель Mikrospínač 13 PRI Mikrospínač Mikrowyłącznik Микровыключатель Mikrospínač Izolační podložka Podkładka izolacyjna Изоляционная шайба Izolačná podložka Přívod Przewód Подвод Prívod Rámek mincovníku, MINC Ramka licznika monet, dotyczy MON Рамка монетного автомата, относится к MON Rámik mincovníka, platí pre MINC Kryt mincovníku, MINC Osłona licznika monet, MON Kрышка монетного автомата, MON Kryt mincovníka, MINC Konzola skříně mincovníku, MINC Konsola skrzynki licznika monet Консоль коробки монетного автомата Konzola skrine mincovníka, MINC 19 PRI Ucpávka, neplatí pro externí platební systém Uszczelka, nie dotyczy ekster. systemu płatniczego Yплотнение, неотносится к отдельной системе оплаты Upchávka Ucpávka 20, (pokud není použita poz. 9, kód ) Uszczelka 20 (jeżeli nie użyto poz. 9, kod ) Yплотнение 20 Upchávka Ucpávka 25, (pokud není použita poz. 9, kód ) Uszczelka 25 (jeżeli nie użyto poz. 9, kod ) Yплотнение 25 Upchávka Ucpávka 32, (pokud není použita poz. 9, kód ) Uszczelka 32 (jeżeli nie użyto poz. 9, kod ) Yплотнение 32 Upchávka PRI Hlavní vypínač, ohřev: plynový, elektrický, 9kW / V, Wyłącznik główny, podgrzew gazowy, elektryczny Главный выключатель, газовое, эл. нагревание Hlavný vypínač, plynové, elektrické kúrenie 20 9kW / 440V, 12kW / V, 12kW / 440V 9kW / V, 9kW / 440V, 12kW / V, 12kW / 440V 9кВт / B, 9кВт / 440B, 12кВт / B, 12кВт / 440B 9kW / V, 9kW / 440V, 12kW / V, 12kW / 440V 20 PRI Hlavní vypínač, ohřev: elektrický, 9kW / V Wyłącznik główny, podgrzew el., 9kW / V Главный выключатель, эл.нагревание, 9кВт / B Hlavný vypínač, elektrické kúrenie, 9kW / V 20 PRI Hlavní vypínač, ohřev: elektrický, 12kW / V Wyłącznik główny, podgrzew el., 12kW / V Гл. выключатель, эл. нагревание, 12кВт / B Hlavný vypínač, elektrické kúrenie, 12kW / V Čtvrtý pól hlavního vypínače, plynový ohřev, Czwarty biegun głównego wyłącznika, podgrzew Четвертый полюс главного выключателя, газовое Štvrtý pól hlavného vypínača, plynový ohrev 20 3 fáz., neutrál, V gazowy, 3 faz., poł. neutr., V нагревание, 3 фаз., нейтрал, B 3 fáz., neutrál, V 21 PRI Ovládací hlavice hlavního vypínače Głowica sterownicza wyłącznika głównego Головка управления главного выключателя Ovládacia hlavica hlavného vypínača 22 PRI Izolační papír, platí pro externí platební systém Papier izolacyjny, dotyczy ekster. systemu płatniczego Изоляционная бумага, относится к отдельной системе оплаты Izolačný papier, platí pre externý platobný systém 23 PRI Svorkovnice, platí pro externí platební systém Listwa zaciskowa, dotyczy ekster. systemu płatniczego Зажимная плата, относится к отдельной системе оплаты Svorkovnica, platí pre externý platobný systém Zadní kryt dolní Osłona tylna dolna Задняя нижная крышка Zadný kryt dolný Zadní kryt dolní pro stroj s kondenzační jednotkou Tylna osłona dolna, do maszyny z jednostką kondensacyjną Задняя нижняя крышка, для машины с единицой 24 конденсирования Zadní kryt horní, platí pro elektrický ohřev Osłona tylna górna, dotyczy ogrzewania elektr. Задняя верхная крышка, относится к электр. нагреванию Zadný kryt horný Zadní kryt horní, platí pro plynový ohřev Víčko Osłona tylna górna, dotyczy ogrzewania gaz Wieczko Задняя верхняя крышка, относится к газ. нагреванию Zadný kryt horný, platí pre plynový ohrev Veko колпачек Zadní kryt horní pro stroj s kondenzační jednotkou Tylna osłona górna, do maszyny z jednostką kondensacyjną Задняя верхняя крышкa, для машины с единицой 25 конденсирования Šroub M3x10 Śruba M3x10 Винт M3x10 Skrutka M3x Šroub M3x30 Śruba M3x30 Винт M3x30 Skrutka M3x Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka M4x Šroub do plechu ST4,8x13 Śruba do blachy ST4,8x13 Болт для жести ST4,8x13 Skrutka do plechu ST4,8x _J_Datum_vydani_ doc Katalog náhradních dílů 17 / 47

18 513206_J_Datum_vydani_ doc Katalog náhradních dílů 18 / 47

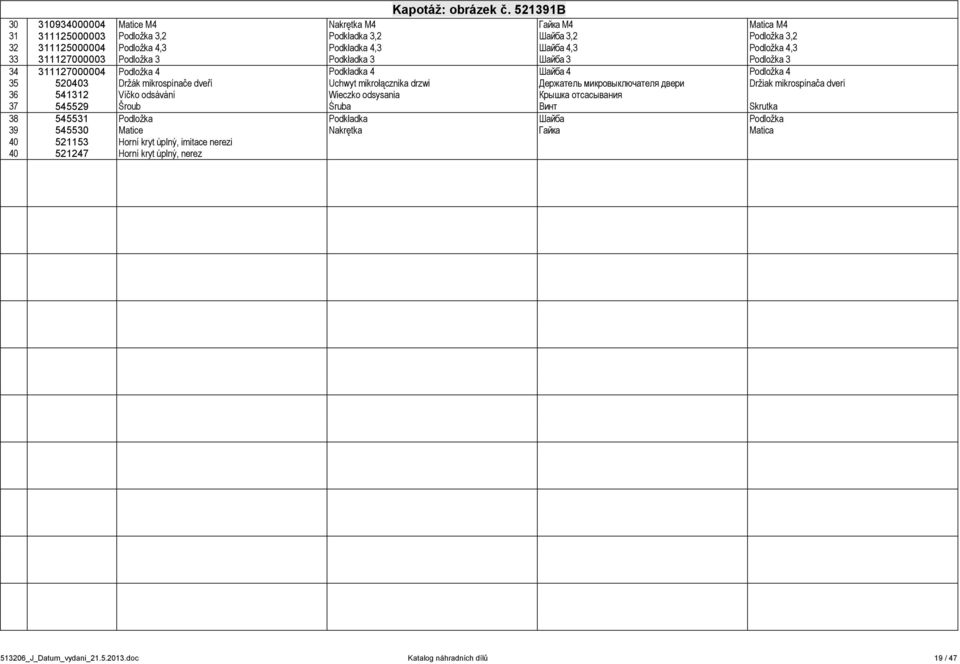

19 Kapotáž: obrázek č B Matice M4 Nakrętka M4 Гайка М4 Matica M Podložka 3,2 Podkładka 3,2 Шайба 3,2 Podložka 3, Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 3 Podkładka 3 Шайба 3 Podložka Podložka 4 Podkładka 4 Шайба 4 Podložka Držák mikrospínače dveří Uchwyt mikrołącznika drzwi Держатель микровыключателя двери Držiak mikrospínača dverí Víčko odsávání Wieczko odsysania Крышка отсасывания Šroub Śruba Винт Skrutka Podložka Podkładka Шайба Podložka Matice Nakrętka Гайка Matica Horní kryt úplný, imitace nerezi Horní kryt úplný, nerez _J_Datum_vydani_ doc Katalog náhradních dílů 19 / 47

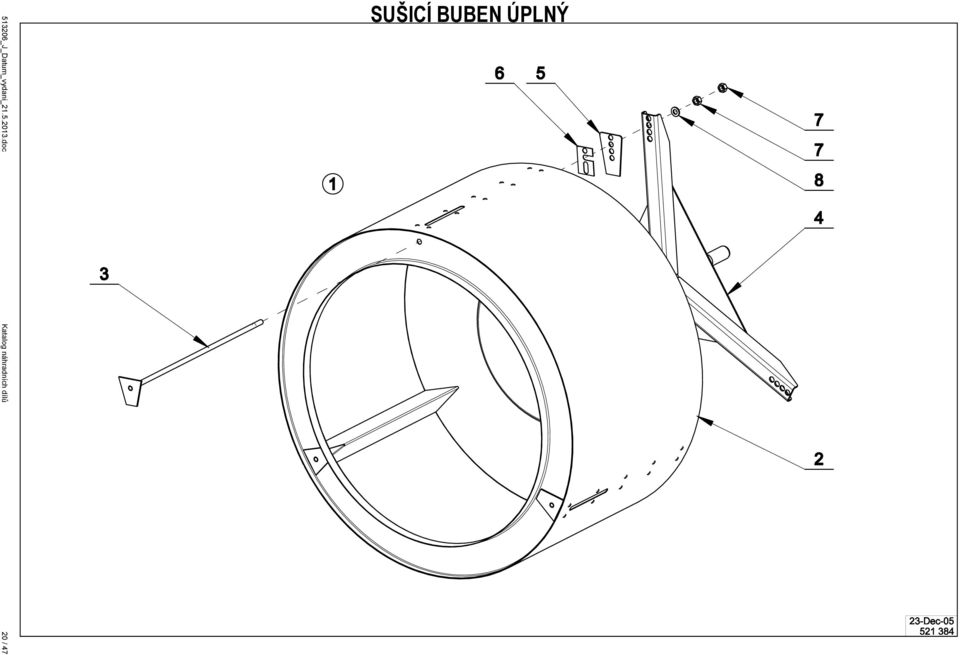

20 SUŠICÍ BUBEN ÚPLNÝ _J_Datum_vydani_ doc Katalog náhradních dílů 20 / 47

21 Sušicí buben úplný: obrázek č Sušicí buben úplný Bęben suszący kompletny Сушильный барабан в сборе Sušicí buben úplný Buben vnitřní svařenec Bęben wewnętrzny spawany Внутрений барабан сварная конструкция Bubon vnútorný zváraný Svorník svařenec Sworzeń spawany Штырь сварная конструкция Svorník, 24kg (53lb) Kříž bubnu Krzyż bębna Крест барабана Kríž bubna Distanční podložka Podkładka dystansowa Дистанционнaя шайба Distančná podložka Vyměnitelná podložka Podkładka zamienna Заменяемая шайба Vymenitelná podložka Matice M10 Nakrętka M10 Гайка М10 Matica M Podložka 10,5 Podkładka 10,5 Шайба 10,5 Podložka 10, _J_Datum_vydani_ doc Katalog náhradních dílů 21 / 47

22 DVEŘE ÚPLNÉ _J_Datum_vydani_ doc Katalog náhradních dílů 22 / 47

23 Dveře úplné: obrázek č A Dveře úplné černé Drzwiczki kompletne Дверь в сборе Dvere úplné Dveře úplné šedé Drzwiczki kompletne Дверь в сборе Dvere úplné Dveře černé svařenec Drzwiczki spawane Дверь, сварная конструкция Dvere, zvarenec Dveře šedé svařenec Drzwiczki spawane Дверь, сварная конструкция Dvere, zvarenec Vnější ochrana dveří Ochrona drzwi zewnętrzna Внешняя защита двери Horní pant dveří černý Zawias drzwi górny Верхняя петля двери Horný pant dverý čierný Horní pant dveří šedý Zawias drzwi górny Верхняя петля двери Horný pant dverý šedý Dolní pant dveří černý Zawias drzwi dolny Нижняя петля двери Dolný pant dverý čierný Dolní pant dveří šedý Zawias drzwi dolny Нижняя петля двери Dolný pant dverý šedý Sklo Szkło Стекло Sklo Venkovní těsnění dveří Uszczelka drzwi zewnętrzna Внешнее уплотнение двери Vonkajšie tesnenie dverí Těleso zámku Korpus zamka Корпус замка Teleso zámku Čep dorazu Czop zderzaka Штифт упора Čap dorazu Lišta krátká černá Listwa krótka Планка короткая Lišta krátka čierná Lišta krátká šedá Listwa krótka Планка короткая Lišta krátka šedá Šroub M4x6 Śruba M4x6 Винт M4x6 Skrutka M4x Šroub M6x20 Śruba M6x20 Винт M6x20 Skrutka M6x Matice M4 Nakrętka M4 Гайка М4 Matica M Lepidlo pro lepení skla - poz. 6 (není na obrázku) Klej dla klejenia szkła - poz. 6 (nie jest na rysunku) Клей для стекла - поз. 6 (нет на рисунке) Lepidlo na lepenie skla poz. 6 (nie je na obrázku) Lepidlo pro lepení čepu - poz. 10 (není na obrázku) Klej dla klejenia czopu - poz. 10 (nie jest na rysunku) Клей для штифта - поз. 10 (нет на рисунке) Lepidlo na lepenie čapov poz. 10 (nie je na obrázku) _J_Datum_vydani_ doc Katalog náhradních dílů 23 / 47

24 ELEKTRICKÝ OHŘEV _J_Datum_vydani_ doc Katalog náhradních dílů 24 / 47

25 Elektrický ohřev: obrázek č A Elektrický ohřev úplný 12kW Podgrzew elektryczny kompletny 12kW Электрическое нагревание в сборе 12кВт Elektrické kúrenie úplné 12kW Elektrický ohřev úplný 9kW Podgrzew elektryczny kompletny 9kW Электрическое нагревание в сборе 9кВт Elektrické kúrenie úplné 9kW Kryt elektrického ohřevu úplný Osłona ogrzewania elektrycznego Крышка электрического нагревания в сборе Kryt elektrického ohrevu úplný Schránka pro topná tělesa Skrzynka grzejników Коробка для нагревательных элементов Schránka pre vykurovacie telesá Vozíček Wózek Тележка Vozík Topné těleso 6kW Grzejnik 6kW Нагревательный элемент 6кВт Vyhrievacie teleso 6kW Topné těleso 4,5kW Grzejnik 4,5kW Нагревательный элемент 4,5кВт Vyhrievacie teleso 4,5kW Bezpečnostní termostat Termostat zabezpieczający Защитный термостат Bezpečnostný termostat Šroub do plechu ST3,5x6,5 Śruba do blachy ST3,5x6,5 Болт для жести ST3,5x6,5 Skrutka do plechu ST3,5x6, Šroub do plechu ST4,8x13 Śruba do blachy ST4,8x13 Болт для жести ST4,8x13 Skrutka do plechu ST4,8x Šroub M6x25 Śruba M6x25 Винт M6x25 Skrutka M6x Matice M6 Nakrętka M6 Гайка М6 Matica M Podložka vějířová M6 Podkładka wachlarzowa M6 Шайба веерная M6 Podložka vejárová M Teplotní čidlo Czujnik temperatury Датчик температуры Teplotné čidlo Podložka 4 Podkładka 4 Шайба 4 Podložka _J_Datum_vydani_ doc Katalog náhradních dílů 25 / 47

26 ELEKTRICKÝ OHŘEV A KONDENZAČNÍ JEDNOTKA _J_Datum_vydani_ doc Katalog náhradních dílů 26 / 47

27 Elektrický ohřev a kondenzační jednotka: obrázek č Kondenzační jednotka Jednostka kondensacyjna Единица конденсирования Předkomora el. topení úplná Komora wstępna podgrzewu elektrycznego kompletna Предкамера элекё нагревания в сборе Bedna elektrotopení Skrzynia podgrzewu elektro Короб электронагревания Kruhový nástavec Nasada pierścieniowa Кольцевая наставка Topné těleso Grzejnik Нагревател. элемент Výhrevné teleso Bezpečnostní termostat Termostat zabezpieczający Защитный термостат Bezpečnostný termostat Pryžová průchodka Rurka gumowa Резиновый бушинг Gumová priechodka Šroub ST4.8x13 Śruba ST4.8x13 Винт ST4.8x13 Skrutka ST4.8x Šroub ST3.5x6.5 Śruba ST3.5x6.5 Винт ST3.5x6.5 Skrutka ST3.5x Podložka 5 Podkładka 5 Шайба 5 Podložka _J_Datum_vydani_ doc Katalog náhradních dílů 27 / 47

28 PLYNOVÝ OHŘEV A _J_Datum_vydani_ doc Katalog náhradních dílů 28 / 47

29 Plynový ohřev: obrázek č A Plynová komora Komora gazowa Газовая камера Plynová komora Držák elektrod úplný Uchwyt elektrod Держатель электродов Držiak elektród úplný Šroubení trysky Połączenie gwintowe dyszy Резьба форсунки Závitové pripojenie trysky Trubka Rurka Tрубка Rúrka, 11kg (24lb), 13kg (27lb), 16kg (35lb) Plynový ventil Zawór gazowy Газовый клапан Plynový ventil Obruba Obwódka Фланец Obruba Plynový hořák Palnik gazowy Газовая горелка Plynový horák Bezpečnostní termostat Termostat zabezpieczający Защитный термостат Bezpečnostný termostat Teplotní čidlo Czujnik temperatury Датчик температуры Teplotné čidlo Podložka 4 Nakrętka 4 Гайка 4 Matica Elektroda Elektroda Электрод Elektróda 13 Tryska, kód - viz Manuál k instalaci, údržbě a obsluze Dysza, kod - patrz Podręcznik instalacji, konserwacji Форсунка, код - см Руководство по установке, текущему Tryska, kód pozri. Manuál k inštalácii, údržbe 13 stroje, kapitola 4.5. i obsługi maszyny, rozdział 4.5. ремонту и обслуживанию машины, гл a obsluhe stroja, kapitola Detekční elektroda Elektroda detekcyjna Электрод детектирования Detekčná elektróda Samolepicí páska Taśma samoklejąca Самоклеющаяся лента Samolepiaca páska Šroub do plechu ST3,5x6,5 Śruba do blachy ST3,5x6,5 Болт для жести ST3,5x6,5 Skrutka do plechu ST3,5x6, Šroub M4x8 Śruba M5x12 Винт M5x12 Skrutka M5x Matice M5 Nakrętka M5 Гайка М5 Matica M Podložka 3,2 Podkładka 3,2 Шайба 3,2 Podložka 3, Podložka 5,3 Podkładka 5,3 Шайба 5,3 Podložka 5, Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 5 Podkładka 5 Шайба 5 Podložka Podložka 4 Podkładka 4 Шайба 4 Podložka 4 24 PRI Šroub M5x12 Śruba M5x12 Винт M5x12 Skrutka M5x Šroub do plechu ST4,8x13 Śruba do blachy ST4,8x13 Болт для жести ST4,8x13 Skrutka do plechu ST4,8x Kryt pro neregulované provedení Osłona dla wykonania nieregulowanego Крышка для нерегулированной конструкции Kryt pre neregulované prevedenie Zadní kryt Osłona tylna Задняя крышка Zadný kryt _J_Datum_vydani_ doc Katalog náhradních dílů 29 / 47

30 TEPELNÉ ČERPADLO _J_Datum_vydani_ doc Katalog náhradních dílů 30 / 47

31 Tepelné čerpadlo: obrázek č Kapotáž úplná Základna strojní části úplná Kabelová průchodka M12 Przepust kablowy M12 Кабельный проходной изолятор Káblový priechod M Držák Ventilátor Kabelová průchodka M25 Przepust kablowy M25 Кабельный проходной изолятор M25 Káblový priechod M Matice kabelové průchodky M25 Nakrętka przepustu kablowego M25 Гайка кабельного проходного изолятора M25 Matice kabelovej priechodky M Kabelová průchodka M16 Przepust kablowy M16 Кабельный проходной изолятор M16 Káblový priechod M Matice kabelové průchodky M16 Nakrętka przepustu kablowego M16 Гайка кабельного проходного изолятора M16 Matice kabelovej priechodky M Matice kabelové průchodky M12 Nakrętka przepustu kablowego M12 Гайка кабельного проходного изолятора M12 Matice kabelovej priechodky M Kryt úplný Kryt úplný Boční panel levý Osłona boczna lewa Боковой пульт левый Bočný panel ľavý Boční panel pravý Osłona boczna prawa Боковой пульт правый Bočný panel pravý Šroub M6x10 Śruba M6x10 Винт M6x10 Skrutka M6x Šroub Držák presostatu Šroub M6x25 Śruba M6x25 Винт M6x25 Skrutka M6x Matice M6 Nakrętka M6 Гайка М6 Matica M Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Kryt ventilátoru Podložka 4 Podkładka 4 Шайба 4 Podložka Šroub M4x16 Śruba M4x16 Винт M4x16 Skrutka M4x Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Držák ventilátoru úplný Ventilátor úplný Servisní kryt Matice M20 Nakrętka M20 Гайка М20 Matica M Držák vlhkostního čidla úplný Tepelné čerpadlo úplné, 1 fáze Tepelné čerpadlo úplné, 3 fáze Podložka vějířová M6 Podkładka wachlarzowa M6 Шайба веерная M6 Podložka vejárová M _J_Datum_vydani_ doc Katalog náhradních dílů 31 / 47

32 VENTILÁTOR _J_Datum_vydani_ doc Katalog náhradních dílů 32 / 47

33 Ventilátor: obrázek č Ventilátor úplný, 3 fáz., s reverzací, kondensační Wentylator kompletny, 3-faz., z rewersją, jednostka Вентилятор в сборе, 3 фаз., с реверсир, единица 1 jednotka kondensacyjna конденсирования Ventilátor úplný, 3 fáz., bez reverzace, kondensační Wentylator kompletny, 3-faz., bez rewersji, jednostka Вентилятор в сборе, 3 фаз., без реверсир, единица 1 jednotka kondensacyjna конденсирования Ventilátor úplný, 3 fáz., s reverzací Wentylator kompletny, 3 faz., z rewersją Вентилятор в сборе, 3 фаз., с реверсированием Ventilátor úplný, 3 fáz., s reverzom Ventilátor úplný, 1 fáz., s reverzací Wentylator kompletny, 1 faz., z rewersją Вентилятор в сборе, 1 фаз., с реверсированием Ventilátor úplný, 1 fáz., s reverzom Ventilátor úplný, 3 fáz., bez reverzace Wentylator kompletny, 3 faz., bez rewersji Вентилятор в сборе, 3 фаз., без реверсирования Ventilátor úplný, 3 fáz., bez reverzu Ventilátor úplný, 1 fáz., bez reverzace Wentylator kompletny, 1 faz., bez rewersji Вентилятор в сборе, 1 фаз., без реверсирования, Ventilátor úplný, 1 fáz., bez reverzu Skříň ventilátoru svařenec Skrzynka wentylatora spawany Шкаф вентилятора сварная конструкция, Skriňa ventilátora zváraná Motor, 1 fáz., s reverzací Silnik, 1 faz., z rewersją Двигатель, 1 фаз., с реверсированием Motor, 1 fáz., s reverzom Motor, 1 fáz., bez reverzace Silnik, 1 faz., bez rewersji Двигатель, 1 фаз., без реверсирования Motor, 1 fáz., bez reverzu Motor, 3 fáz., s reverzací, kondensační jendotka Silnik, 3-faz., z rewersją, jednostka kondensacyjna Двигатель, 3 фаз., с реверсир,единица конденсирования Motor, 3 fáz., s reverzací Silnik, 3 faz., z rewersją Двигатель, 3 фаз., с реверсированием Motor, 3 fáz., s reverzom Motor, 3 fáz., bez reverzace, kondensační jednotka Silnik, 3-faz., bez rewersji, jednostka kondensacyjna Двигатель, 3 фаз., без реверсир, единица конденс Motor, 3 fáz., bez reverzace Silnik, 3 faz., bez rewersji Двигатель, 3 фаз., без реверсирования Motor, 3 fáz., bez reverzu Ventilátor, kondensační jednotka Wentylator, jednostka kondensacyjna Вентилятор, единица конденсирования Ventilátor Wentylator Вентилятор Ventilátor Teplotní čidlo Czujnik temperatury Датчик температуры Teplotné čidlo Bezpečnostní termostat Termostat zabezpieczający Защитный термостат Bezpečnostný termostat Kabelová průchodka M12 Przepust kablowy M12 Кабельный проходной изолятор Káblový priechod M Matice M12 Nakrętka M12 Гайка М12 Matica M Šroub M6x10 Śruba M6x10 Винт M6x10 Skrutka M6x Šroub do plechu ST3,5x6,5 Śruba do blachy ST3,5x6,5 Болт для жести ST3,5x6,5 Skrutka do plechu ST3,5x6, Šroub do plechu ST4,8x13 Śruba do blachy ST4,8x13 Болт для жести ST4,8x13 Skrutka do plechu ST4,8x _J_Datum_vydani_ doc Katalog náhradních dílů 33 / 47

34 ODFUK (PLYNOVÝ OHŘEV) _J_Datum_vydani_ doc Katalog náhradních dílů 34 / 47

35 Odfuk (plynový ohřev): obrázek č Odfuk úplný Wydmuch kompletny Отдувка в сборе Odfuk úplný Koleno Kolanko Колено Koleno Trouba hladká se škrticí klapkou Rura gładka z dławikiem Труба гладкая с дроссельным клапаном, Rúra hladká so škrtiacou klapkou Redukce Redukcja Редукция Redukcia Upevňovací objímka Tuleja zaciskowa Фиксирующий держатель Upevňovacia objímka 6 PRI Spona Sprzączka Шпонка, Газовое нагревание Spona Šroub M8x25 Śruba M8x25 Винт M8x25 Skrutka M8x Matice M8 Nakrętka M8 Гайка М8 Matica M Podložka 8,4 Podkładka 8,4 Шайба 8,4 Podložka 8, Podložka 8 Podkładka 8 Шайба 8 Podložka Klapka Klapa Заслонка Klapka Tyč Drążek Балка Tyč Podložka Podkładka Шайба Podložka Zátka Zatyczka Сальник Zátka Šroub M5x16 Śruba M5x16 Винт M5x16 Skrutka M5x Ucpávka Uszczelka Yплотнение Upchávka Doraz Zderzak Упор Doraz Matice Nakrętka Гайка Matica _J_Datum_vydani_ doc Katalog náhradních dílů 35 / 47

36 ODFUK (ELEKTRICKÝ OHŘEV) _J_Datum_vydani_ doc Katalog náhradních dílů 36 / 47

37 Odfuk (elektrický ohřev): obrázek č Odfuk úplný Wydmuch kompletny Отдувка в сборе Odfuk úplný Odfuk úplný NORTEC Wydmuch kompletny NORTEC Отдувка в сборе NORTEC Odfuk úplný NORTEC Koleno Kolanko Колено Koleno Trouba Rura Труба Rúra Redukce Redukcja Редукция Redukcia Redukce NORTEC Redukcja NORTEC Редукция NORTEC Redukcia NORTEC Upevňovací objímka Tuleja zaciskowa Фиксирующий держатель Upevňovacia objímka Spona Sprzączka Шпонка Spona Šroub M8x25 Śruba M8x25 Винт M8x25 Skrutka M8x Matice M8 Nakrętka M8 Гайка М8 Matica M Podložka 8,4 Podkładka 8,4 Шайба 8,4 Podložka 8, Podložka 8 Podkładka 8 Шайба 8 Podložka Klapka úplná Klapa podciśnieniowa Вакуумная заслонка Кlapka úplná Tyč Drążek Балка Tyč Podložka 4 STARLOCK Podkładka 4 STARLOCK Шайба 4 STARLOCK Podložka 4 STARLOCK Zátka 20 Zatyczka 20 Сальник 20 Zátka Šroub M5x16 Śruba M5x16 Болт M5x16 Skrutka M5x Ucpávka Uszczelka Yплотнение Upchávka Doraz klapky Zderzak klapy Упор заслонки Matice křídlatá M5 Nakrętka motylkowa Крыльчатая гайка M _J_Datum_vydani_ doc Katalog náhradních dílů 37 / 47

38 POHON _J_Datum_vydani_ doc Katalog náhradních dílů 38 / 47

39 Pohon: obrázek č Sestava napínání, reverzace Zestaw napinania z rewersją Комплект натяжки с реверсированием Zostava napínania, reverz Sestava napínání, bez reverzace Zestaw napinania bez rewersji Комплект натяжки без реверс. Zostava napínania bez reverzu Hřídel napínání Wał napinania Вал натяжки Hriadeľ napínania Držák motoru úplný Uchwyt silnika kompletny Держатель двигателя в сборе Držiak motora úplný Přídržný plech úplný Blacha przytrzymająca kompletna Придерживающая жесть в сборе Pridržiavajúci plech úplný Motor, 3 fáz., 50/60Hz, s reverzací Silnik, 3 fáz., 50/60Hz, z rewersją Двигатель, 3 фаз., 50/60Гц, с реверсированием Motor, 3 fáz. s reverzom Motor, 1 fáz., s reverzací Silnik, 1 fáz., z rewersją Двигатель, 1 фаз., с реверсированием Motor, 1 fáz. s reverzom Motor, 1 fáz., 250V, 50Hz, s reverzací Silnik, 1 fáz., 250V, 50Hz, z rewersją Двигатель, 1 фаз., 250B, 50Гц, с реверсированием Motor, 1 fáz., 250V, 50Hz, s reverzom Ložisko Łożysko Подшипник Ložisko Ložisko Łożysko Подшипник Ložisko Ložisko Łożysko Подшипник Ložisko Víčko Wieko Крышка Vieko Ložiskový domek plechový Tuleja łożyskowa blaszana Букса жесть Ložiskový domček plechový Dvojitá řemenice napínání s reverzací Podwójne koło pasowe napinania z rewersją Двойной ременный шкив натяжки с реверсированием Dvojitá remenica napínania s reverzom Dvojitá řemenice napínání bez reverzace Podwójne koło pasowe napinania bez rewersji Двойной ременный шкив натяжки без реверс. Dvojitá remenica napínania bez reverzu Dvojitá řemenice bubnu Podwójne koło pasowe bębna Двойной ременный шкив барабана Dvojitá remenica bubna bez reverzu Řemen Koło pasowe Ременный шкив Remenica Řemen Koło pasowe Ременный шкив Remenica Konzola ložiska Kołnierz łożyska Консоль подшипника Konzola ložiska Konzola napínání Konsola napinania Комплект натяжки Konzola napínania Deska napínání Płyta napinania Доска натяжки Doska napínania Distanční kroužek Pierścień dystansowy Дистанционое кольцо Dištančný krúžok Řemenice motoru, 50Hz, d14, s reverzaci Koło pasowe silnika 50Hz, d14, z rewersją Ременный шкив двигателя 50Гц, d14, с реверс. Remenica motora, 50 Hz, d14, s reverzom Řemenice motoru, 60Hz, d14, s reverzaci Koło pasowe silnika 60Hz, d14, z rewersją Ременный шкив двигателя 60Гц, d14, с реверс. Remenica motora, 60 Hz, d14, s reverzom Řemenice motoru, 50Hz, d19, bez reverzace Koło pasowe silnika 50Hz, d19, bez rewersji Ременный шкив двигателя 50Гц, d19, без реверс. Remenica motora, 50 Hz, d19, bez reverzu Řemenice motoru, 60Hz, d19, bez reverzace Koło pasowe silnika 60Hz, d19, bez rewersji Ременный шкив двигателя 60Гц, d19, без реверс. Remenica motora, 60 Hz, d19, bez reverzu Pero Sprężyna Перо Pero Pojistný kroužek 17 Pierścień zabezpieczający 17 Предохранительное кольцо 17 Poistný krúžok Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Šroub M4x8 Śruba M4x8 Винт M4x8 Skrutka M4x Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Šroub M6x25 Śruba M6x25 Винт M6x25 Skrutka M6x Šroub M10x25 Śruba M10x25 Винт M10x25 Skrutka M10x Šroub M10x35 Śruba M10x35 Винт M10x35 Skrutka M10x Šroub M10x120 Śruba M10x120 Винт M10x120 Skrutka M10x Matice M10 Nakrętka M10 Гайка М10 Matica M Matice M6 Nakrętka M6 Гайка М6 Matica M Matice M10 Nakrętka M10 Гайка М10 Matica M Matice M12 Nakrętka M12 Гайка М12 Matica M Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 10,5 Podkładka 10,5 Шайба 10,5 Podložka 10, Podložka 13 Podkładka 13 Шайба 13 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 10 Podkładka 10 Шайба 10 Podložka Podložka M10 Podkładka M10 Шайба M10 Podložka M Podložka M12 Podkładka M12 Шайба M12 Podložka M _J_Datum_vydani_ doc Katalog náhradních dílů 39 / 47

40 PANEL PŘÍSTROJŮ PRO ELEKTRICKÝ OHŘEV _J_Datum_vydani_ doc Katalog náhradních dílů 40 / 47

41 Panel přístrojů pro elektrický ohřev: obrázek č Transformátor 14,2V + 24V, V Transformator 14,2V + 24V, V Трансформатор 14,2V + 24V, V Transformátor 14,2V + 24V, V Panel přístrojů pro elektrický ohřev Tablica przyrządów dla podgrzewu elektrycznego Пульт приборов для электрического нагревания Panel prístrojov pre elektrické kúrenie Stykač motoru LC1-D09B7 Stycznik silników LC1-D09B7 Контактор двигателей LC1-D09B7 Stýkač motorov LC1-D09B Stykač, 9kW / V, 9kW / 440V, 12kW / V, Stycznik, 9kW / V, 9kW / 440V, 12kW / V, Контактор, 9кВт/ B, 9кВт/440B, 12кВт/ B, Stykač, 9kW / V, 9kW / 440V, 12kW / V, 4 12kW / V, 12kW / 440V 12kW / V, 12kW / 440V 12кВт / B, 12кВт / 440B 12kW / V, 12kW / 440V Stykač, 9kW / V Stycznik, 9kW / V Контактор, 9кВт / В Stykač, 9kW / V Blokování stykačů Blokowanie styczników Блокирование контакторов Blokovanie stýkačov Pojistkový odpojovač Odłącznik bezpieczników Предохранительный расцепитель Poistkový odpojovač Krycí víčko Wieko kryjące Защитная крышка Krycie vieko Zástrčka pro pojistku Wtyczka bezpiecznika Розетка для предохранителя Zástrčka na poistku Pojistkové pouzdro Tuleja bezpiecznika Корпус предохранителей Poistkové puzdro Pojistka F500mA /500V, V, 440V Bezpiecznik F500mA /500V, V, 440V Предохранитель F500mA /500B, B, 440B Poistka F500mA /500V, V, 440V 11 PRI Pojistka F4A /250V Bezpiecznik F4A /250V Предохранитель F4A /250B Poistka F4A /250V Pojistka T500mA /250V Bezpiecznik T500mA /250V Предохранитель T500mA /250B Poistka T500mA /250V Zakončovací díl Część zakończenia Закончивающая часть Zakončievací diel Svorka pojistková Tuleja bezpiecznika Розетка для предохранителя Svorka poistková Krycí víčko Wieko kryjące Коробка предохранителя Krycie vieko Šroub do plechu ST4,8x13 Śruba do blachy ST4,8x13 Болт для жести ST4,8x13 Skrutka do plechu ST4,8x Autotransformátor 3 fáz., V, 50/60Hz, (není na obr.) _J_Datum_vydani_ doc Katalog náhradních dílů 41 / 47
