PRŮMYSLOVÉ SUŠICÍ VÁLCOVÉ ŽEHLIČE

Transkript

1 PRŮMYSLOVÉ SUŠICÍ VÁLCOVÉ ŽEHLIČE PRŮMĚR VÁLCE 500 mm ŽEHLIČE S VESTAVĚNÝM VKLÁDAČEM A PODÉLNÝM SKLÁDAČEM S VKLÁDACÍ ŠÍŘKOU: 2000 mm 2500 mm 3200 mm KATALOG NÁHRADNÍCH DÍLŮ КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ KATALOG CZĘŚCI ZAMIENNYCH KATALÓG NÁHRADNÝCH DIELOV E Datum vydání:

2

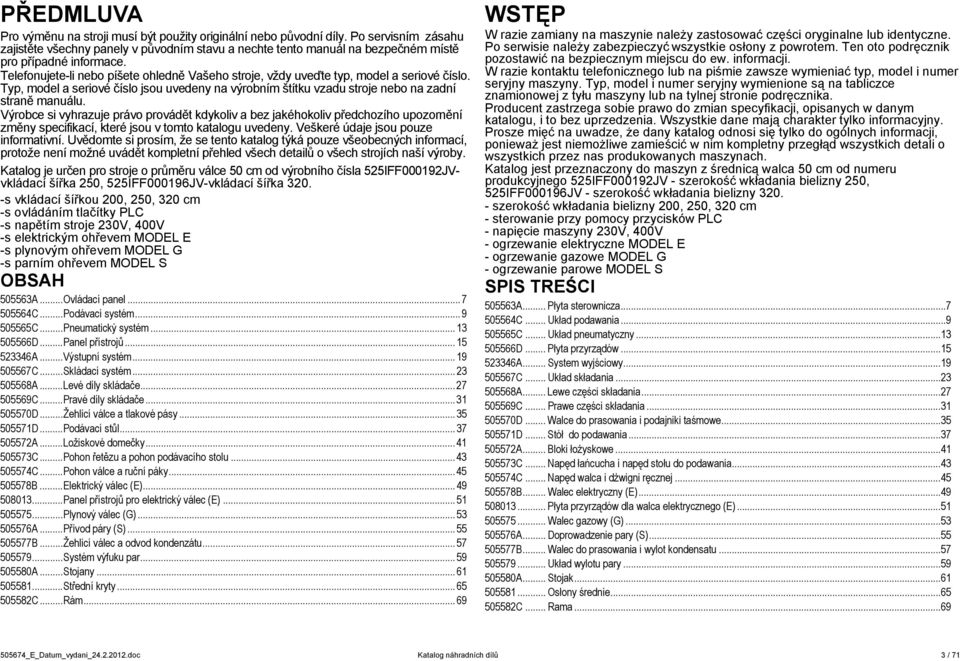

3 PŘEDMLUVA Pro výměnu na stroji musí být použity originální nebo původní díly. Po servisním zásahu zajistěte všechny panely v původním stavu a nechte tento manuál na bezpečném místě pro případné informace. Telefonujete-li nebo píšete ohledně Vašeho stroje, vždy uveďte typ, model a seriové číslo. Typ, model a seriové číslo jsou uvedeny na výrobním štítku vzadu stroje nebo na zadní straně manuálu. Výrobce si vyhrazuje právo provádět kdykoliv a bez jakéhokoliv předchozího upozornění změny specifikací, které jsou v tomto katalogu uvedeny. Veškeré údaje jsou pouze informativní. Uvědomte si prosím, že se tento katalog týká pouze všeobecných informací, protože není možné uvádět kompletní přehled všech detailů o všech strojích naší výroby. Katalog je určen pro stroje o průměru válce 50 cm od výrobního čísla 525IFF000192JVvkládací šířka 250, 525IFF000196JV-vkládací šířka s vkládací šířkou 200, 250, 320 cm -s ovládáním tlačítky PLC -s napětím stroje 230V, 400V -s elektrickým ohřevem MODEL E -s plynovým ohřevem MODEL G -s parním ohřevem MODEL S OBSAH A...Ovládací panel C...Podávací systém C...Pneumatický systém D...Panel přístrojů A...Výstupní systém C...Skládací systém A...Levé díly skládače C...Pravé díly skládače D...Žehlicí válce a tlakové pásy D...Podávací stůl A...Ložiskové domečky C...Pohon řetězu a pohon podávacího stolu C...Pohon válce a ruční páky B...Elektrický válec (E) Panel přístrojů pro elektrický válec (E) Plynový válec (G) A...Přívod páry (S) B...Žehlicí válec a odvod kondenzátu Systém výfuku par A...Stojany Střední kryty C...Rám WSTĘP W razie zamiany na maszynie należy zastosować części oryginalne lub identyczne. Po serwisie należy zabezpieczyć wszystkie osłony z powrotem. Ten oto podręcznik pozostawić na bezpiecznym miejscu do ew. informacji. W razie kontaktu telefonicznego lub na piśmie zawsze wymieniać typ, model i numer seryjny maszyny. Typ, model i numer seryjny wymienione są na tabliczce znamionowej z tyłu maszyny lub na tylnej stronie podręcznika. Producent zastrzega sobie prawo do zmian specyfikacji, opisanych w danym katalogu, i to bez uprzedzenia. Wszystkie dane mają charakter tylko informacyjny. Prosze mięć na uwadze, że dany katalog odnosi się tylko do ogólnych informacji, ponieważ jest niemożliwe zamieścić w nim kompletny przegłąd wszystkich detali o wszystkich przez nas produkowanych maszynach. Katalog jest przeznaczony do maszyn z średnicą walca 50 cm od numeru produkcyjnego 525IFF000192JV - szerokość wkładania bielizny 250, 525IFF000196JV - szerokość wkładania bielizny szerokość wkładania bielizny 200, 250, 320 cm - sterowanie przy pomocy przycisków PLC - napięcie maszyny 230V, 400V - ogrzewanie elektryczne MODEL E - ogrzewanie gazowe MODEL G - ogrzewanie parowe MODEL S SPIS TREŚCI A... Płyta sterownicza C... Układ podawania C... Układ pneumatyczny D... Płyta przyrządów A... System wyjściowy C... Układ składania A... Lewe części składania C... Prawe części składania D... Walce do prasowania i podajniki taśmowe D... Stół do podawania A... Bloki łożyskowe C... Napęd łańcucha i napęd stołu do podawania C... Napęd walca i dżwigni ręcznej B... Walec elektryczny (E) Płyta przyrządów dla walca elektrycznego (E) Walec gazowy (G) A... Doprowadzenie pary (S) B... Walec do prasowania i wylot kondensatu Układ wylotu pary A... Stojak Osłony średnie C... Rama _E_Datum_vydani_ doc Katalog náhradních dílů 3 / 71

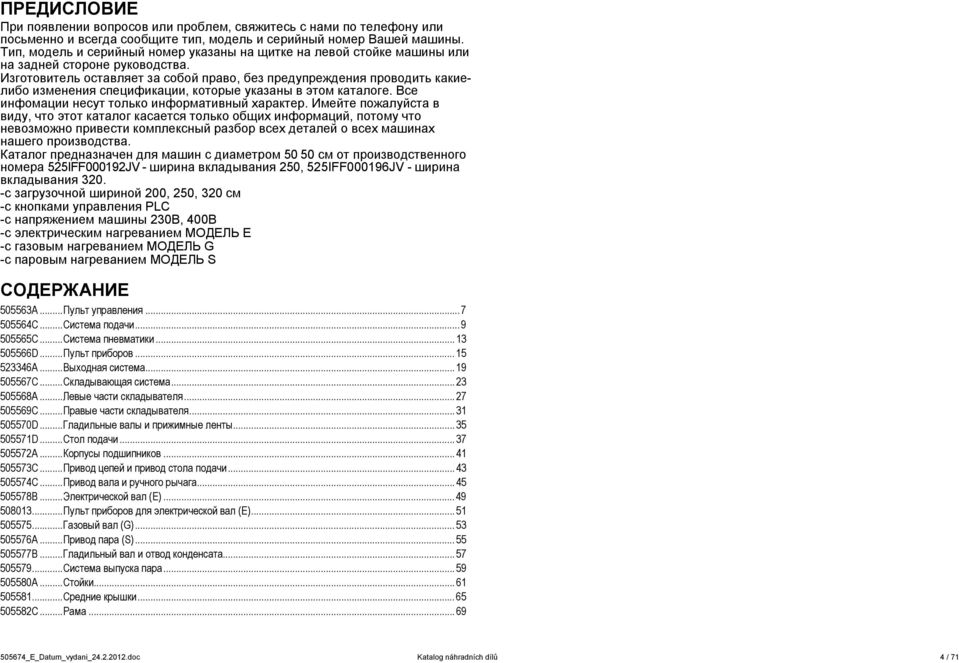

4 ПРЕДИСЛОВИЕ При появлении вопросов или проблем, свяжитесь с нами по телефону или посьменно и всегда сообщите тип, модель и серийный номер Вашей машины. Тип, модель и серийный номер указаны на щитке на левой стойке машины или на задней стороне руководства. Изготовитель оставляет за собой право, без предупреждения проводить какиелибо изменения спецификации, которые указаны в этом каталоге. Все инфомации несут только информативный характер. Имейте пожалуйста в виду, что этот каталог касается только общих информаций, потому что невозможно привести комплексный разбор всех деталей о всех машинах нашего производства. Каталог предназначен для машин с диаметром см от производственного номера 525IFF000192JV - ширина вкладывания 250, 525IFF000196JV - ширина вкладывания с загрузочной шириной 200, 250, 320 см -с кнопками управления PLC -с напряжением машины 230В, 400В -с электрическим нагреванием МОДЕЛЬ E -с газовым нагреванием МОДЕЛЬ G -с паровым нагреванием МОДЕЛЬ S СОДЕРЖАНИЕ A...Пульт управления C...Система подачи C...Система пневматики D...Пульт приборов A...Выходная система C...Складывающая система A...Левые части складывателя C...Правые части складывателя D...Гладильные валы и прижимные ленты D...Стол подачи A...Корпусы подшипников C...Привод цепей и привод стола подачи C...Привод вала и ручного рычага B...Электрической вал (E) Пульт приборов для электрической вал (E) Газовый вал (G) A...Привод пара (S) B...Гладильный вал и отвод конденсатa Система выпуска пара A...Стойки Средние крышки C...Рама _E_Datum_vydani_ doc Katalog náhradních dílů 4 / 71

5 505674_E_Datum_vydani_ doc Katalog náhradních dílů 5 / 71

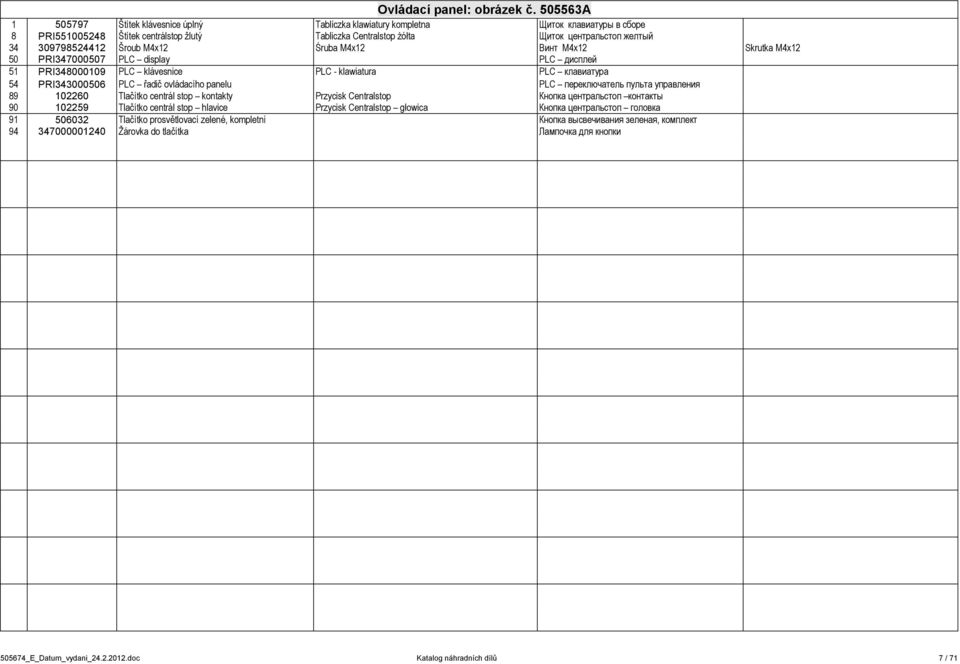

7 Ovládací panel: obrázek č A Štítek klávesnice úplný Tabliczka klawiatury kompletna Щиток клавиатуры в сборе 8 PRI Štítek centrálstop žlutý Tabliczka Centralstop żółta Щиток центральстоп желтый Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka M4x12 50 PRI PLC display PLC дисплей 51 PRI PLC klávesnice PLC - klawiatura PLC клавиатура 54 PRI PLC řadič ovládacího panelu PLC переключатель пульта управления Tlačítko centrál stop kontakty Przycisk Centralstop Кнопка центральстоп контакты Tlačítko centrál stop hlavice Przycisk Centralstop głowica Кнопка центральстоп головка Tlačítko prosvětlovací zelené, kompletní Кнопка высвечивания зеленая, комплект Žárovka do tlačítka Лампочка для кнопки _E_Datum_vydani_ doc Katalog náhradních dílů 7 / 71

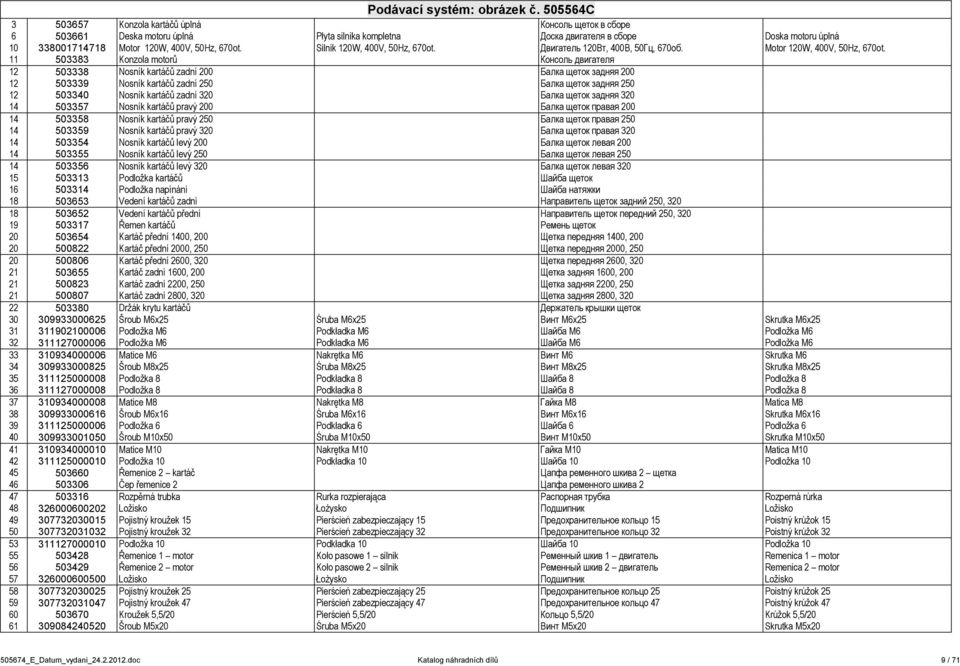

9 Podávací systém: obrázek č C Konzola kartáčů úplná Консоль щеток в сборе Deska motoru úplná Płyta silnika kompletna Доска двигателя в сборе Doska motoru úplná Motor 120W, 400V, 50Hz, 670ot. Silnik 120W, 400V, 50Hz, 670ot. Двигатель 120Вт, 400В, 50Гц, 670об. Motor 120W, 400V, 50Hz, 670ot Konzola motorů Консоль двигателя Nosník kartáčů zadní 200 Балка щеток задняя Nosník kartáčů zadní 250 Балка щеток задняя Nosník kartáčů zadní 320 Балка щеток задняя Nosník kartáčů pravý 200 Балка щеток правая Nosník kartáčů pravý 250 Балка щеток правая Nosník kartáčů pravý 320 Балка щеток правая Nosník kartáčů levý 200 Балка щеток левая Nosník kartáčů levý 250 Балка щеток левая Nosník kartáčů levý 320 Балка щеток левая Podložka kartáčů Шайба щеток Podložka napínání Шайба натяжки Vedení kartáčů zadní Направитель щеток задний 250, Vedení kartáčů přední Направитель щеток передний 250, Řemen kartáčů Ремень щеток Kartáč přední 1400, 200 Щетка передняя 1400, Kartáč přední 2000, 250 Щетка передняя 2000, Kartáč přední 2600, 320 Щетка передняя 2600, Kartáč zadní 1600, 200 Щетка задняя 1600, Kartáč zadní 2200, 250 Щетка задняя 2200, Kartáč zadní 2800, 320 Щетка задняя 2800, Držák krytu kartáčů Держатель крышки щеток Šroub M6x25 Śruba M6x25 Винт M6x25 Skrutka M6x Podložka M6 Podkładka M6 Шайба M6 Podložka M Podložka M6 Podkładka M6 Шайба M6 Podložka M Matice M6 Nakrętka M6 Винт M6 Skrutka M Šroub M8x25 Śruba M8x25 Винт M8x25 Skrutka M8x Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka 8 Podkładka 8 Шайба 8 Podložka Matice M8 Nakrętka M8 Гайка M8 Matica M Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Šroub M10x50 Śruba M10x50 Винт M10x50 Skrutka M10x Matice M10 Nakrętka M10 Гайка M10 Matica M Podložka 10 Podkładka 10 Шайба 10 Podložka Řemenice 2 kartáč Цапфа ременного шкива 2 щетка Čep řemenice 2 Цапфа ременного шкива Rozpěrná trubka Rurka rozpierająca Распорная трубка Rozperná rúrka Ložisko Łożysko Подшипник Ložisko Pojistný kroužek 15 Pierścień zabezpieczający 15 Предохранительное кольцо 15 Poistný krúžok Pojistný kroužek 32 Pierścień zabezpieczający 32 Предохранительное кольцо 32 Poistný krúžok Podložka 10 Podkładka 10 Шайба 10 Podložka Řemenice 1 motor Koło pasowe 1 silnik Ременный шкив 1 двигатель Remenica 1 motor Řemenice 2 motor Koło pasowe 2 silnik Ременный шкив 2 двигатель Remenica 2 motor Ložisko Łożysko Подшипник Ložisko Pojistný kroužek 25 Pierścień zabezpieczający 25 Предохранительное кольцо 25 Poistný krúžok Pojistný kroužek 47 Pierścień zabezpieczający 47 Предохранительное кольцо 47 Poistný krúžok Kroužek 5,5/20 Pierścień 5,5/20 Кольцо 5,5/20 Krúžok 5,5/ Šroub M5x20 Śruba M5x20 Винт M5x20 Skrutka M5x _E_Datum_vydani_ doc Katalog náhradních dílů 9 / 71

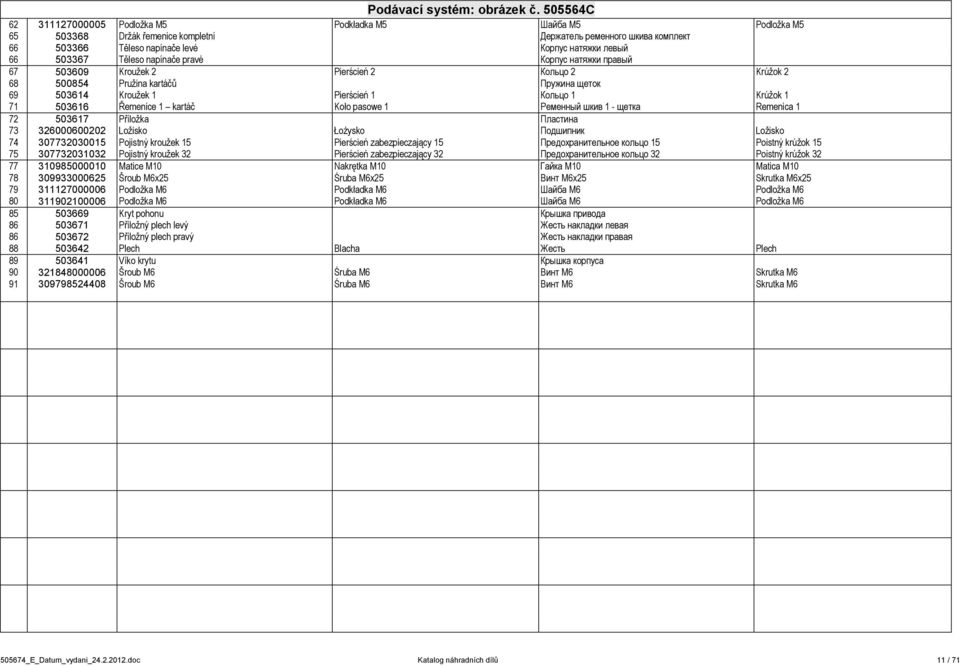

11 Podávací systém: obrázek č C Podložka M5 Podkładka M5 Шайба M5 Podložka M Držák řemenice kompletní Держатель ременного шкива комплект Těleso napínače levé Корпус натяжки левый Těleso napínače pravé Корпус натяжки правый Kroužek 2 Pierścień 2 Кольцо 2 Krúžok Pružina kartáčů Пружина щеток Kroužek 1 Pierścień 1 Кольцо 1 Krúžok Řemenice 1 kartáč Koło pasowe 1 Ременный шкив 1 - щетка Remenica Příložka Пластина Ložisko Łożysko Подшипник Ložisko Pojistný kroužek 15 Pierścień zabezpieczający 15 Предохранительное кольцо 15 Poistný krúžok Pojistný kroužek 32 Pierścień zabezpieczający 32 Предохранительное кольцо 32 Poistný krúžok Matice M10 Nakrętka M10 Гайка M10 Matica M Šroub M6x25 Śruba M6x25 Винт M6x25 Skrutka M6x Podložka M6 Podkładka M6 Шайба M6 Podložka M Podložka M6 Podkładka M6 Шайба M6 Podložka M Kryt pohonu Крышка привода Příložný plech levý Жесть накладки левая Příložný plech pravý Жесть накладки правая Plech Blacha Жесть Plech Víko krytu Крышка корпуса Šroub M6 Śruba M6 Винт M6 Skrutka M Šroub M6 Śruba M6 Винт M6 Skrutka M _E_Datum_vydani_ doc Katalog náhradních dílů 11 / 71

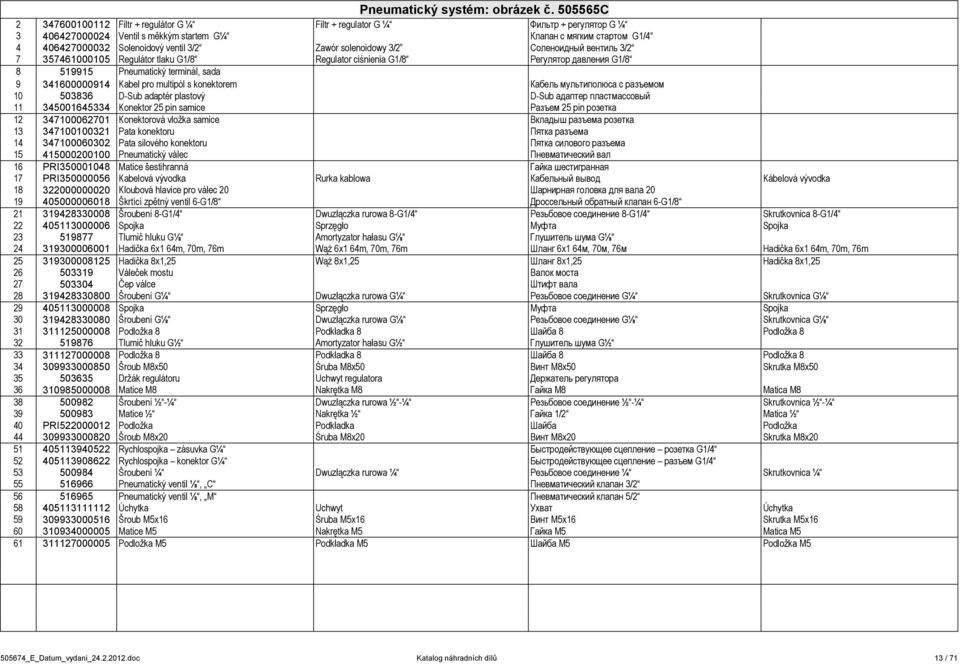

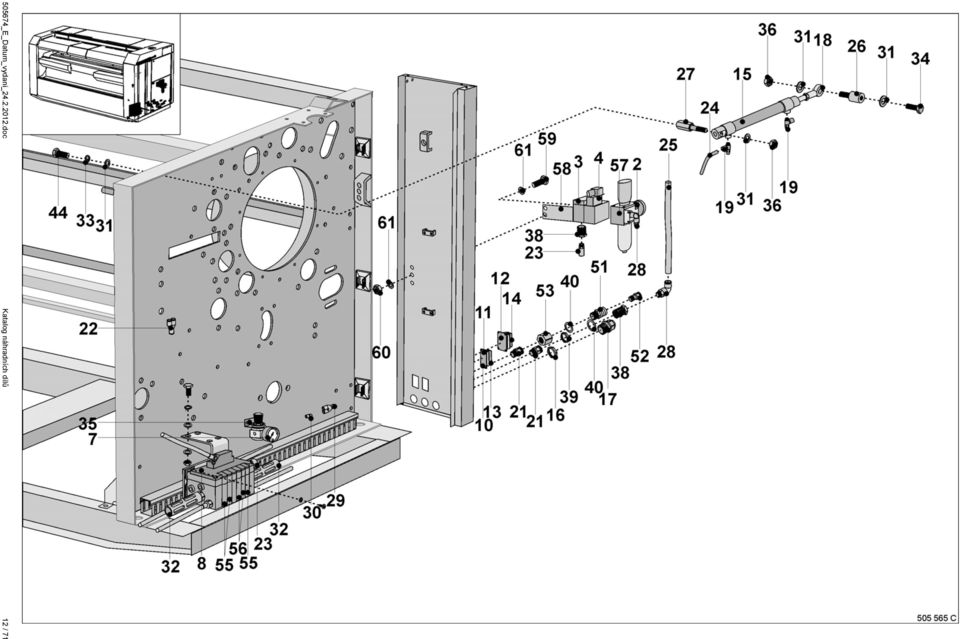

13 Pneumatický systém: obrázek č C Filtr + regulátor G ¼ Filtr + regulator G ¼ Фильтр + регулятор G ¼ Ventil s měkkým startem G¼ Клапан с мягким стартом G1/ Solenoidový ventil 3/2 Zawór solenoidowy 3/2 Соленоидный вентиль 3/ Regulátor tlaku G1/8 Regulator ciśnienia G1/8 Регулятор давления G1/ Pneumatický terminál, sada Kabel pro multipól s konektorem Кабель мультиполюса с разъемом D-Sub adaptér plastový D-Sub адаптер пластмассовый Konektor 25 pin samice Разъем 25 pin розетка Konektorová vložka samice Вкладыш разъема розетка Pata konektoru Пятка разъема Pata silového konektoru Пятка силового разъема Pneumatický válec Пневматический вал 16 PRI Matice šestihranná Гайка шестигранная 17 PRI Kabelová vývodka Rurka kablowa Кабельный вывод Kábelová vývodka Kloubová hlavice pro válec 20 Шарнирная головка для вала Škrtící zpětný ventil 6-G1/8 Дроссельный обратный клапан 6-G1/ Šroubení 8-G1/4 Dwuzłączka rurowa 8-G1/4 Резьбовое соединение 8-G1/4 Skrutkovnica 8-G1/ Spojka Sprzęgło Муфта Spojka Tlumič hluku G⅛ Amortyzator hałasu G⅛ Глушитель шума G⅛ Hadička 6x1 64m, 70m, 76m Wąż 6x1 64m, 70m, 76m Шланг 6x1 64м, 70м, 76м Hadička 6x1 64m, 70m, 76m Hadička 8x1,25 Wąż 8x1,25 Шланг 8x1,25 Hadička 8x1, Váleček mostu Валок моста Čep válce Штифт вала Šroubení G¼ Dwuzłączka rurowa G¼ Резьбовое соединение G¼ Skrutkovnica G¼ Spojka Sprzęgło Муфта Spojka Šroubení G⅛ Dwuzłączka rurowa G⅛ Резьбовое соединение G⅛ Skrutkovnica G⅛ Podložka 8 Podkładka 8 Шайба 8 Podložka Tlumič hluku G½ Amortyzator hałasu G½ Глушитель шума G½ Podložka 8 Podkładka 8 Шайба 8 Podložka Šroub M8x50 Śruba M8x50 Винт M8x50 Skrutka M8x Držák regulátoru Uchwyt regulatora Держатель регулятора Matice M8 Nakrętka M8 Гайка M8 Matica M Šroubení ½ -¼ Dwuzłączka rurowa ½ -¼ Резьбовое соединение ½ -¼ Skrutkovnica ½ -¼ Matice ½ Nakrętka ½ Гайка 1/2 Matica ½ 40 PRI Podložka Podkładka Шайба Podložka Šroub M8x20 Śruba M8x20 Винт M8x20 Skrutka M8x Rychlospojka zásuvka G¼ Быстродействующее сцепление розетка G1/ Rychlospojka konektor G¼ Быстродействующее сцепление разъем G1/ Šroubení ¼ Dwuzłączka rurowa ¼ Резьбовое соединение ¼ Skrutkovnica ¼ Pneumatický ventil ⅛, C Пневматический клапан 3/ Pneumatický ventil ⅛, M Пневматический клапан 5/ Úchytka Uchwyt Ухват Úchytka Šroub M5x16 Śruba M5x16 Винт M5x16 Skrutka M5x Matice M5 Nakrętka M5 Гайка M5 Matica M Podložka M5 Podkładka M5 Шайба M5 Podložka M _E_Datum_vydani_ doc Katalog náhradních dílů 13 / 71

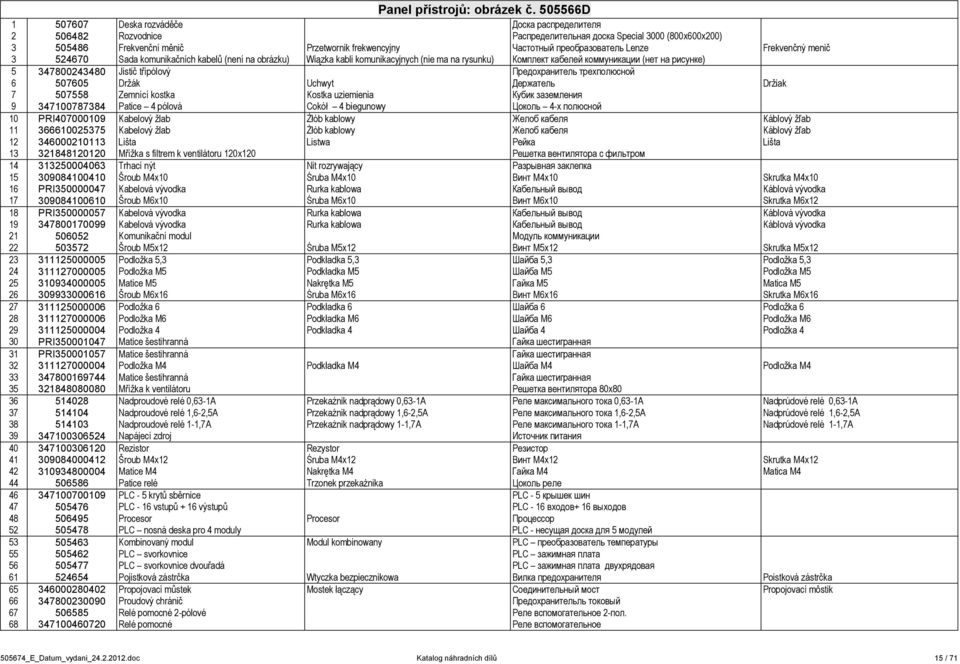

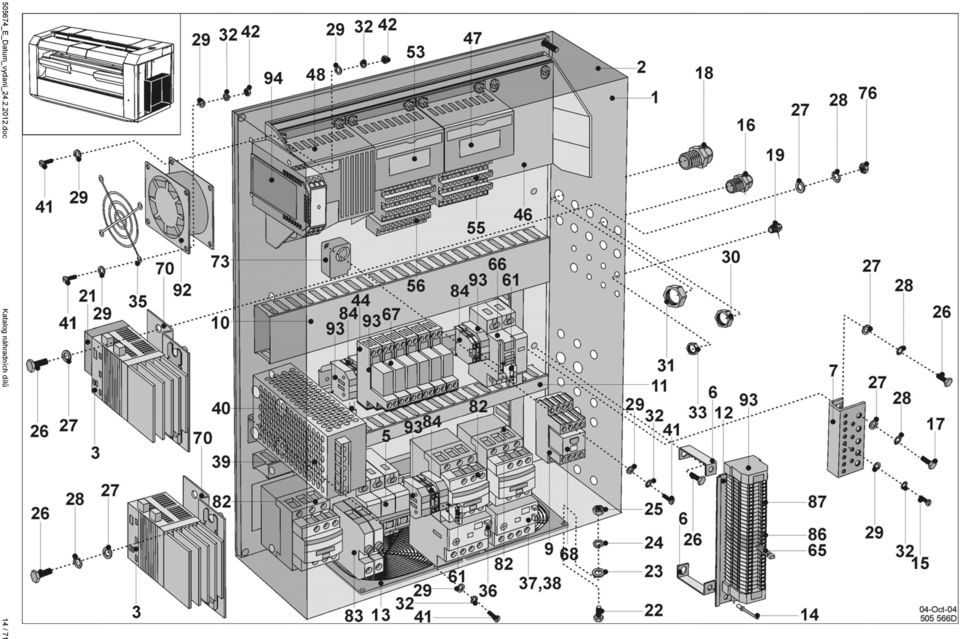

15 Panel přístrojů: obrázek č D Deska rozváděče Доска распределителя Rozvodnice Распределительная доска Special 3000 (800x600x200) Frekvenční měnič Przetwornik frekwencyjny Частотный преобразователь Lenze Frekvenčný menič Sada komunikačních kabelů (není na obrázku) Wiązka kabli komunikacyjnych (nie ma na rysunku) Комплект кабелей коммуникации (нет на рисунке) Jistič třípólový Предохранитель трехполюсной Držák Uchwyt Держатель Držiak Zemnící kostka Kostka uziemienia Кубик заземления Patice 4 pólová Cokół 4 biegunowy Цоколь 4-х полюсной 10 PRI Kabelový žlab Żłób kablowy Желоб кабеля Káblový žľab Kabelový žlab Żłób kablowy Желоб кабеля Káblový žľab Lišta Listwa Рейка Lišta Mřížka s filtrem k ventilátoru 120x120 Решетка вентилятора с фильтром Trhací nýt Nit rozrywający Разрывная заклепка Šroub M4x10 Śruba M4x10 Винт M4x10 Skrutka M4x10 16 PRI Kabelová vývodka Rurka kablowa Кабельный вывод Káblová vývodka Šroub M6x10 Śruba M6x10 Винт M6x10 Skrutka M6x12 18 PRI Kabelová vývodka Rurka kablowa Кабельный вывод Káblová vývodka Kabelová vývodka Rurka kablowa Кабельный вывод Káblová vývodka Komunikační modul Модуль коммуникации Šroub M5x12 Śruba M5x12 Винт M5x12 Skrutka M5x Podložka 5,3 Podkładka 5,3 Шайба 5,3 Podložka 5, Podložka M5 Podkładka M5 Шайба M5 Podložka M Matice M5 Nakrętka M5 Гайка M5 Matica M Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka M6 Podkładka M6 Шайба M6 Podložka M Podložka 4 Podkładka 4 Шайба 4 Podložka 4 30 PRI Matice šestihranná Гайка шестигранная 31 PRI Matice šestihranná Гайка шестигранная Podložka M4 Podkładka M4 Шайба M4 Podložka M Matice šestihranná Гайка шестигранная Mřížka k ventilátoru Решетка вентилятора 80x Nadproudové relé 0,63-1A Przekaźnik nadprądowy 0,63-1A Реле максимального тока 0,63-1A Nadprúdové relé 0,63-1A Nadproudové relé 1,6-2,5A Przekaźnik nadprądowy 1,6-2,5A Реле максимального тока 1,6-2,5A Nadprúdové relé 1,6-2,5A Nadproudové relé 1-1,7A Przekaźnik nadprądowy 1-1,7A Реле максимального тока 1-1,7A Nadprúdové relé 1-1,7A Napájecí zdroj Источник питания Rezistor Rezystor Резистор Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka M4x Matice M4 Nakrętka M4 Гайка M4 Matica M Patice relé Trzonek przekażnika Цоколь реле PLC - 5 krytů sběrnice PLC - 5 крышек шин PLC - 16 vstupů + 16 výstupů PLC - 16 входов+ 16 выходов Procesor Procesor Процессор PLC nosná deska pro 4 moduly PLC - несущая доска для 5 модулей Kombinovaný modul Modul kombinowany PLC преобразователь температуры PLC svorkovnice PLC зажимная плата PLC svorkovnice dvouřadá PLC зажимная плата двухрядовая Pojistková zástrčka Wtyczka bezpiecznikowa Вилка предохранителя Poistková zástrčka Propojovací můstek Mostek łączący Соединительный мост Propojovací môstik Proudový chránič Предохранительль токовый Relé pomocné 2-pólové Реле вспомогательное 2-пол Relé pomocné Реле вспомогательное _E_Datum_vydani_ doc Katalog náhradních dílů 15 / 71

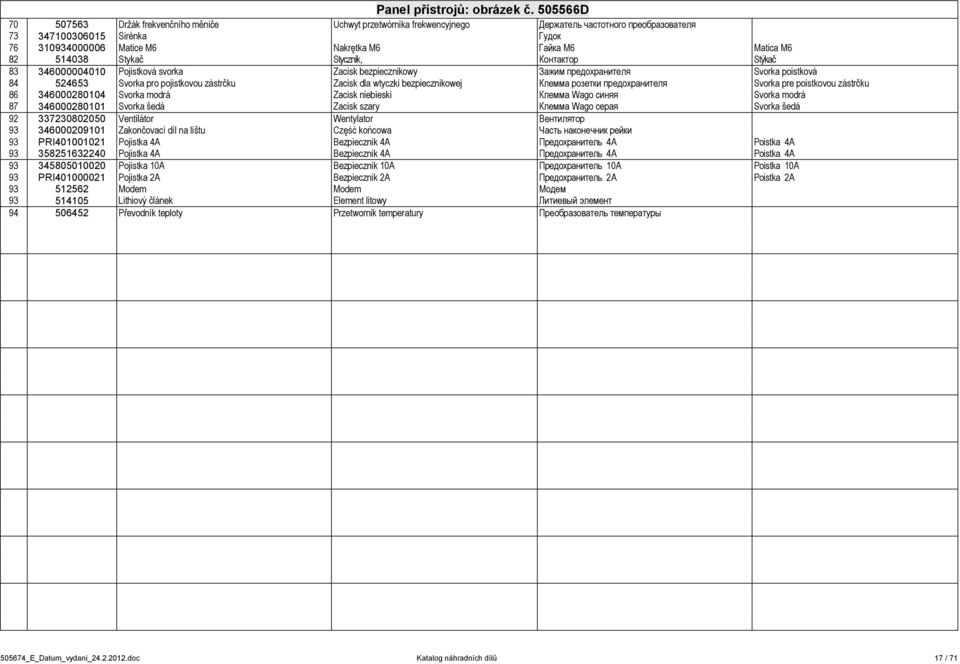

17 Panel přístrojů: obrázek č D Držák frekvenčního měniče Uchwyt przetwórnika frekwencyjnego Держатель частотного преобразователя Sirénka Гудок Matice M6 Nakrętka M6 Гайка M6 Matica M Stykač Stycznik, Контактор Stýkač Pojistková svorka Zacisk bezpiecznikowy Зажим предохранителя Svorka poistková Svorka pro pojistkovou zástrčku Zacisk dla wtyczki bezpiecznikowej Клемма розетки предохранителя Svorka pre poistkovou zástrčku Svorka modrá Zacisk niebieski Клемма Wago синяя Svorka modrá Svorka šedá Zacisk szary Клемма Wago серая Svorka šedá Ventilátor Wentylator Вентилятор Zakončovací díl na lištu Część końcowa Часть наконечник рейки 93 PRI Pojistka 4A Bezpiecznik 4A Предохранитель 4A Poistka 4A Pojistka 4A Bezpiecznik 4A Предохранитель 4A Poistka 4A Pojistka 10A Bezpiecznik 10A Предохранитель 10A Poistka 10A 93 PRI Pojistka 2A Bezpiecznik 2A Предохранитель 2A Poistka 2A Modem Modem Модем Lithiový článek Element litowy Литиевый элемент Převodník teploty Przetwornik temperatury Преобразователь температуры _E_Datum_vydani_ doc Katalog náhradních dílů 17 / 71

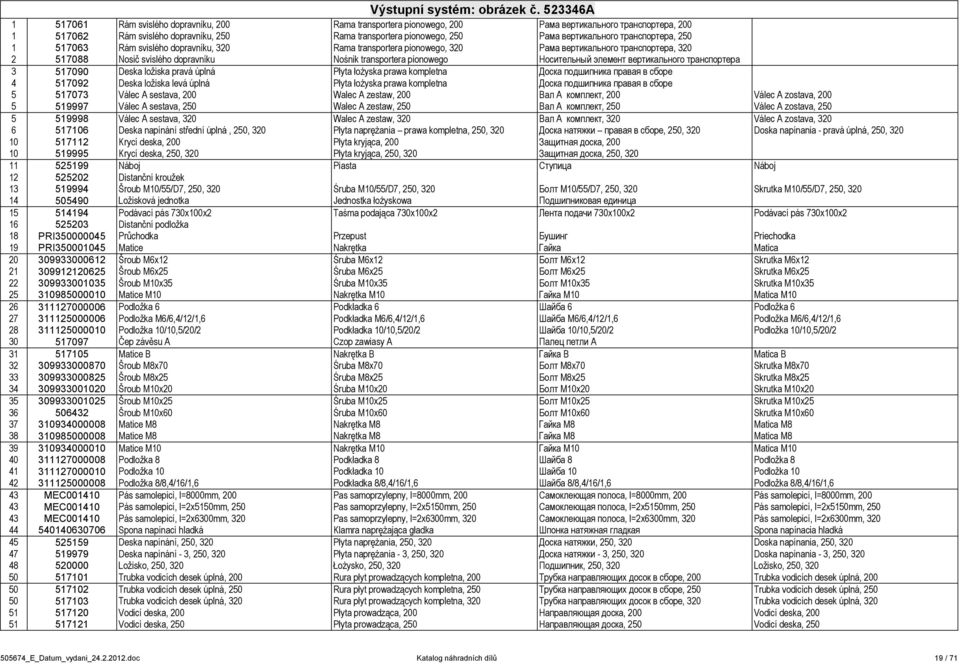

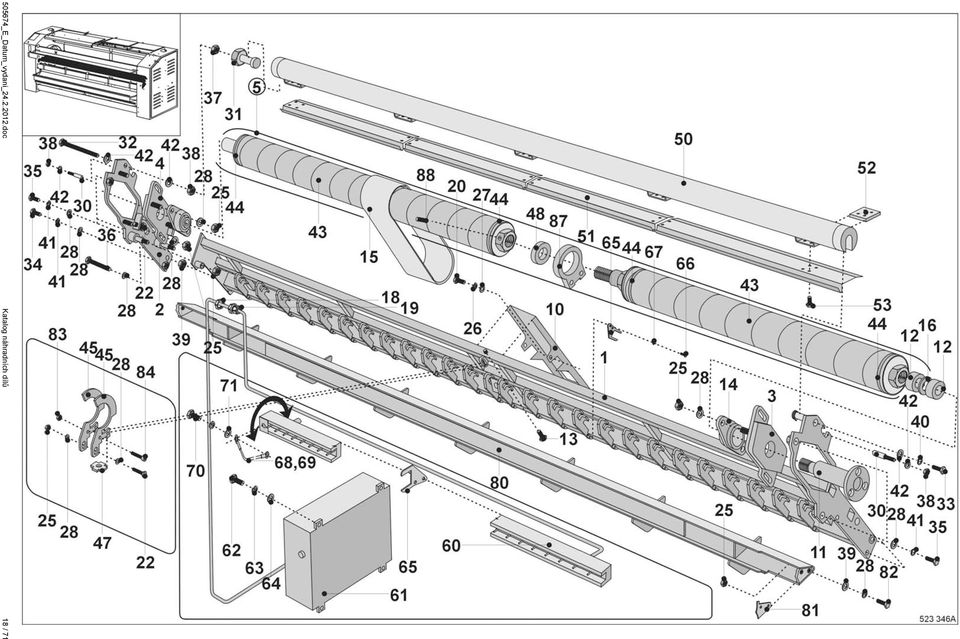

19 Výstupní systém: obrázek č A Rám svislého dopravníku, 200 Rama transportera pionowego, 200 Рама вертикального транспортера, Rám svislého dopravníku, 250 Rama transportera pionowego, 250 Рама вертикального транспортера, Rám svislého dopravníku, 320 Rama transportera pionowego, 320 Рама вертикального транспортера, Nosič svislého dopravníku Nośnik transportera pionowego Носительный элемент вертикального транспортера Deska ložiska pravá úplná Płyta łożyska prawa kompletna Доска подшипника правая в сборе Deska ložiska levá úplná Płyta łożyska prawa kompletna Доска подшипника правая в сборе Válec A sestava, 200 Walec A zestaw, 200 Вал A комплект, 200 Válec A zostava, Válec A sestava, 250 Walec A zestaw, 250 Вал A комплект, 250 Válec A zostava, Válec A sestava, 320 Walec A zestaw, 320 Вал A комплект, 320 Válec A zostava, Deska napínání střední úplná, 250, 320 Płyta naprężania prawa kompletna, 250, 320 Доска натяжки правая в сборе, 250, 320 Doska napínania - pravá úplná, 250, Krycí deska, 200 Płyta kryjąca, 200 Защитная доска, Krycí deska, 250, 320 Płyta kryjąca, 250, 320 Защитная доска, 250, Náboj Piasta Ступица Náboj Distanční kroužek Šroub M10/55/D7, 250, 320 Śruba M10/55/D7, 250, 320 Болт M10/55/D7, 250, 320 Skrutka M10/55/D7, 250, Ložisková jednotka Jednostka łożyskowa Подшипниковая единица Podávací pás 730x100x2 Taśma podająca 730x100x2 Лента подачи 730x100x2 Podávací pás 730x100x Distanční podložka 18 PRI Průchodka Przepust Бушинг Priechodka 19 PRI Matice Nakrętka Гайка Matica Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Šroub M6x25 Śruba M6x25 Болт M6x25 Skrutka M6x Šroub M10x35 Śruba M10x35 Болт M10x35 Skrutka M10x Matice M10 Nakrętka M10 Гайка М10 Matica M Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka M6/6,4/12/1,6 Podkładka M6/6,4/12/1,6 Шайба M6/6,4/12/1,6 Podložka M6/6,4/12/1, Podložka 10/10,5/20/2 Podkładka 10/10,5/20/2 Шайба 10/10,5/20/2 Podložka 10/10,5/20/ Čep závěsu A Czop zawiasy A Палец петли A Matice B Nakrętka B Гайка B Matica B Šroub M8x70 Śruba M8x70 Болт M8x70 Skrutka M8x Šroub M8x25 Śruba M8x25 Болт M8x25 Skrutka M8x Šroub M10x20 Śruba M10x20 Болт M10x20 Skrutka M10x Šroub M10x25 Śruba M10x25 Болт M10x25 Skrutka M10x Šroub M10x60 Śruba M10x60 Болт M10x60 Skrutka M10x Matice M8 Nakrętka M8 Гайка M8 Matica M Matice M8 Nakrętka M8 Гайка M8 Matica M Matice M10 Nakrętka M10 Гайка М10 Matica M Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka 10 Podkładka 10 Шайба 10 Podložka Podložka 8/8,4/16/1,6 Podkładka 8/8,4/16/1,6 Шайба 8/8,4/16/1,6 Podložka 8/8,4/16/1,6 43 MEC Pás samolepicí, l=8000mm, 200 Pas samoprzylepny, l=8000mm, 200 Самоклеющая полоса, l=8000mm, 200 Pás samolepicí, l=8000mm, MEC Pás samolepicí, l=2x5150mm, 250 Pas samoprzylepny, l=2x5150mm, 250 Самоклеющая полоса, l=2x5150mm, 250 Pás samolepicí, l=2x5150mm, MEC Pás samolepicí, l=2x6300mm, 320 Pas samoprzylepny, l=2x6300mm, 320 Самоклеющая полоса, l=2x6300mm, 320 Pás samolepicí, l=2x6300mm, Spona napínací hladká Klamra naprężająca gładka Шпонка натяжная гладкая Spona napínacia hladká Deska napínání, 250, 320 Płyta naprężania, 250, 320 Доска натяжки, 250, 320 Doska napínania, 250, Deska napínání - 3, 250, 320 Płyta naprężania - 3, 250, 320 Доска натяжки - 3, 250, 320 Doska napínania - 3, 250, Ložisko, 250, 320 Łożysko, 250, 320 Подшипник, 250, 320 Ložisko, 250, Trubka vodicích desek úplná, 200 Rura płyt prowadzących kompletna, 200 Трубка направляющих досок в сборе, 200 Trubka vodicích desek úplná, Trubka vodicích desek úplná, 250 Rura płyt prowadzących kompletna, 250 Трубка направляющих досок в сборе, 250 Trubka vodicích desek úplná, Trubka vodicích desek úplná, 320 Rura płyt prowadzących kompletna, 320 Трубка направляющих досок в сборе, 320 Trubka vodicích desek úplná, Vodicí deska, 200 Płyta prowadząca, 200 Направляющая доска, 200 Vodicí deska, Vodicí deska, 250 Płyta prowadząca, 250 Направляющая доска, 250 Vodicí deska, _E_Datum_vydani_ doc Katalog náhradních dílů 19 / 71

21 Výstupní systém: obrázek č A Vodicí deska, 320 Płyta prowadząca, 320 Направляющая доска, 320 Vodicí deska, Závitová deska B Płyta gwintowa B Резьбовая доска B Závitová deska B Šroub M4x10 Śruba M10x40 Болт M10x40 Skrutka M10x Elektroda, 200 Elektroda, 200 Электрод, 200 Elektróda, Elektroda, 250 Elektroda, 250 Электрод, 250 Elektróda, Elektroda, 320 Elektroda, 320 Электрод, 320 Elektróda, Transformátor Transformator Трансформатор Transformátor Šroub M5x12 Śruba M5x12 Болт M5x12 Skrutka M5x Podložka M5 Podkładka M5 Шайба M5 Podložka M Podložka 5/5,3/10/1 Podkładka 5/5,3/10/1 Шайба 5/5,3/10/1 Podložka 5/5,3/10/ Držák antistatické tyče Uchwyt sztaby antystatycznej Держатель антистатической штанги Držiak antistatické tyče Šroub M3x8 Śruba M3x8 Болт M3x8 Skrutka M3x Podložka M3 Podkładka M3 Шайба M3 Podložka M3 68 PRI Vodič 0,75 zelenobílý, l=250mm Przewodnik 0,75 zielonobiały, l=250mm Проводник 0,75 зеленобелый, l=250mm Kabelové oko Końcówka kablowa Кабельный наконечник Kabelové oko Šroub M4x10 Śruba M4x10 Болт M4x10 Skrutka M4x Podložka M4 Podkładka M4 Шайба M4 Podložka M Vodicí tyč spodní svařenec, 200 Sztaba prowadząca dolna-część spawana, 200 Направляющая штанга, сварная конструкция, Vodicí tyč spodní svařenec, 250 Sztaba prowadząca dolna-część spawana, 250 Направляющая штанга, сварная конструкция, Vodicí tyč spodní svařenec, 320 Sztaba prowadząca dolna-część spawana, 320 Направляющая штанга, сварная конструкция, Pojistná destička Płytka zabezpieczająca Защитная дощечка Šroub M10x50 Śruba M10x50 Болт M10x50 Skrutka M10x Matice M6, 250, Šroub M6x30, 250, 320 Śruba M6x30, 250, 320 Болт M6x30, 250, 320 Skrutka M6x30, 250, Náboj ložiska, 250, 320 Piasta łożyska, 250, 320 Втулка подшипника, 250, Šroub M5x8, 250, _E_Datum_vydani_ doc Katalog náhradních dílů 21 / 71

23 Skládací systém: obrázek č C Vodítko pásu 200 Prowadnik taśm 200 Направляющая лент 200 Vodítko pásov Vodítko pásu 250, 320 Prowadnik taśm 250, 320 Направляющая лент 250, 320 Vodítko pásov 200, Vodítko pásu střed 200, 320 Prowadnik taśmy średni 200, 320 Ведущая полосы средняя 200, 320 Vodítko pásu stredný 200, Vahadlo kompletní Wahacz kompletny Балансир комплект Vahadlo kompletné Válec vahadla 200 Walec wahacza 200 Вал балансира 200 Valec vahadla Válec vahadla 250 Walec wahacza 250 Вал балансира 250 Valec vahadla Válec vahadla 320 Walec wahacza 320 Вал балансира 320 Valec vahadla Rameno vahadla úplné Ramię wahacza kompletne Плечо балансира в сборе Rameno vahadla úplné Čep vahadla Czop wahacza Штифт балансира Čap vahadla Čep válce Czop walca Цапфа вала Čap valca Držák prstu Uchwyt palca Держатель пальца Držiak prstov Držák prstu střed 250 Uchwyt palca środek 250 Держатель пальца сред. 250 Držiak prstov stred Držák prstu střed 320 Uchwyt palca środek 320 Держатель пальца сред. 320 Držiak prstov stred Prst nerez Palec nierdzewny Палец нержавеющий Prst nerez Příčník stolu Poprzecznik stołu Поперечная балка стола Priečnik stola Podélník stolu 200 Podłużnica stołu 200 Продольная балка стола 200 Pozdĺžnik stola Podelník stolu 250 Podłużnica stołu 250 Продольная балка стола 250 Pozdĺžnik stola Podélník stolu 320 Podłużnica stołu 320 Продольная балка стола 320 Pozdĺžnik stola Čep válce vahadla Czop walca wahacza Цапфа вала балансира Čap valca vahadla Ložisko Łożysko Подшипник Ložisko Laminovaná dřevotříska 18x755x2192, 200 Wiór laminowany 18x755x2192, 200 Ламинированная древес. доска 18x755x2192, 200 Laminovaná drevotrieska 18x755x2192, Laminovaná dřevotřiska 18x755x1396, 250 Wiór laminowany 18x755x1396, 250 Ламинированная древес. доска 18x755x1396, 250 Laminovaná drevotrieska 18x755x1396, Laminovaná dřevotříska 18x755x1696, 320 Wiór laminowany 18x755x1696, 320 Ламинированная древес. доска 18x755x1696, 320 Laminovaná drevotrieska 18x755x1696, Šroub M6x35 Śruba M6x35 Винт M6x35 Skrutka M6x Podložka M6 Podkładka M6 Шайба M6 Podložka M Podložka M6 Podkładka M6 Шайба M6 Podložka M Matice M6 Nakrętka M6 Гайка M6 Matica M Šroub M10x25 Śruba M10x25 Винт M10x25 Skrutka M10x Podložka M10 Podkładka M10 Шайба M10 Podložka M Podložka 10 Podkładka 10 Шайба 10 Podložka Svorník M8 Sworzeń M8 Болт M8 Svorník M Šroub M8x45 Śruba M8x45 Винт M8x45 Skrutka M8x Šroub M8x20 Śruba M8x20 Винт M8x20 Skrutka M8x Šroub M8x40 Śruba M8x40 Винт M8x40 Skrutka M8x Kloubová hlavice pro válec 20 Шарнирная головка вала Ložisko Łożysko Подшипник Ložisko Stůl sklopný 200 Stół składany 200 Стол откидной 200 Stôl sklopný Stůl sklopný 250 Stół składany 250 Стол откидной 250 Stôl sklopný Stůl sklopný dělený 320 Stół składany dzielony 320 Стол откидной разделенный 320 Stôl sklopný delený Držák stolu levý Uchwyt stołu lewy Держатель стола левый Držiak stola ľavý Držák stolu pravý Uchwyt stołu prawy Держатель стола правый Držiak stola pravý Šroub M10x30 Śruba M10x30 Винт M10x30 Skrutka M10x Podložka 10.5 Podkładka 10.5 Шайба 10.5 Podložka 10, Podložka 10 Podkładka 10 Шайба 10 Podložka Matice M10 Nakrętka M10 Гайка M10 Matica M Podložka 13 Podkładka 13 Шайба 13 Podložka Válec 1 skládání 200 Walec 1 składanie 200 Вал 1 складывания 200 Valec 1 skladania Válec 1 skládání 250 Walec 1 składanie 250 Вал 1 складывания 250 Valec 1 skladania Válec 1 skládání 320 Walec 1 składanie 320 Вал 1 складывания 320 Valec 1 skladania Válec 2 skládání 200 Walec 2 składanie 200 Вал 2 складывания 200 Valec 2 skladania Válec 2 skládání 250 Walec 2 składanie 250 Вал 2 складывания 250 Valec 2 skladania Válec 2 skládání 320 Walec 2 składanie 320 Вал 2 складывания 320 Valec 2 skladania _E_Datum_vydani_ doc Katalog náhradních dílů 23 / 71

25 Skládací systém: obrázek č C Pneumatický válec Walec pneumatyczny Пневматический вал Skládací pás 100mm Taśma składania 100mm Складывающий лент 100mm Skládací pás 100mm Spojka pásu 100mm Sprzęgła taśmy 100mm Муфта лентa 100mm Spojka pásu 100mm Držák pružin I Uchwyt sprężyn I Держатель пружин I Držiak pružin I Držák pružin II Uchwyt sprężyn II Держатель пружин II Držiak pružin II Pružina Sprężyna Пружина Pružina Šroub M10x30 Śruba M10x30 Винт M10x30 Skrutka M10x30 50 MEC Pryž samolepící - 11,8, 200 Guma samoklejąca - 11,8, 200 Резина самоклеещая - 11,8, 200 Pryž samolepiaca - 11,8, MEC Pryž samolepící - 15,2, 250 Guma samoklejąca - 15,2, 250 Резина самоклеещая - 15,2, 250 Pryž samolepiaca - 15,2, MEC Pryž samolepící - 18,5, 320 Guma samoklejąca - 18,5, 320 Резина самоклеещая - 18,5, 320 Pryž samolepiaca - 18,5, Napínací spona hladká Klamra do naprężania gładka Натяжная шпонка гладкая Napínací spona hladká Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka 8 Podkładka 8 Шайба 8 Podložka Matice M8 Nakrętka M8 Гайка M8 Matica M Matice M8 Nakrętka M8 Гайка M8 Matica M Podpěrný váleček Rolka oporowa Опорный валик Podperný valček Šroub M6x35 Śruba M6x35 Винт M6x35 Skrutka M6x Matice M8 Nakrętka M8 Гайка М8 Matica M Tyč vahadla 200 Drążek wahacza 200 Балка балансира 200 Tyč vahadla Tyč vahadla 250 Drążek wahacza 250 Балка балансира 250 Tyč vahadla Tyč vahadla 320 Drążek wahacza 320 Балка балансира 320 Tyč vahadla Šroub M4x8 Śruba M4x8 Винт M4x8 Skrutka M4x Šroub M6x30 Śruba M6x30 Винт M6x30 Skrutka M6x Matice M6 Nakrętka M6 Гайка М6 Matica M Distanční plech Blacha dystansowa Дистанционная жесть Dištančný plech Šroub Śruba Винт Skrutka _E_Datum_vydani_ doc Katalog náhradních dílů 25 / 71

27 Levé díly skládače: obrázek č A Podélník mostu 200 přední Продольная балка моста 200 передняя Podélník mostu 250 přední Продольная балка моста 250 передняя Podélník mostu 320 přední Продольная балка моста 320 передняя Podélník mostu 200 zadní Продольная балка моста 200 задняя Podélník mostu 250 zadní Продольная балка моста 250 задняя Podélník mostu 320 zadní Продольная балка моста 320 задняя Bok mostu Бок моста Vedení pojezdu 200 Направляющая передвижки Vedení pojezdu 250 Направляющая передвижки Vedení pojezdu 320 Направляющая передвижки Koryto 200 Корыто Koryto 250 Корыто Koryto 320 Корыто Držák kabelového řetězu levý Держатель кабельной цепи левый Kabelový řetěz, 200 Кабельная цепь, Kabelový řetěz, 250 Кабельная цепь, Kabelový řetěz, 320 Кабельная цепь, Koncovky kabelového řetězu Наконечник кабельной цепи U profil, 200 U profil, 200 U профиль, U profil, 250 U profil, 250 U профиль, U profil, 320 U profil, 320 U профиль, Vodicí tyč mostu Направляющая штанга моста Šroub M5x12 Śruba M5x12 Винт M5x12 Skrutka M5x Podložka 5.3 Podkładka 5.3 Шайба 5.3 Podložka 5, Podložka M5 Podkładka M5 Шайба M5 Podložka M Matice M5 Nakrętka M5 Гайка M5 Matica M Šroub M6x12 Śruba M6x12 Винт M6x12 Skrutka M6x Šroub M8x25 Śruba M8x25 Винт M8x25 Skrutka M8x Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka 8 Podkładka 8 Шайба 8 Podložka Matice M8 Nakrętka M8 Гайка M8 Matica M Čep mostu 1 Цапфа моста Čep mostu 2 Цапфа моста Těleso jezdce levé Корпус движка левый Přiložka kabelového řetězu Пластина кабельной цепи Konzola střední úplná Konsola średna kompletna Консоль средний в сборе Konzola stredná úplná Konzola levá uplna Konsola lewa kompletna Консоль левый в сборе Konzola ľavá úplná Pružina upínače levá Пружина захвата левая 33 PRI Svorka na hadice Хомут шланга Ložisko Łożysko Подшипник Ložisko Pojistný kroužek 15 Pierścień zabezpieczający 15 Предохранительное кольцо 15 Poistný krúžok Napínač M5x50 Naprężacz M5x50 Натяжка M5x50 Napínač M5x Lanko pojezdu 200 Linka pojazdu 200 Канатик диаметр Lanko pojezdu 250 Linka pojazdu 250 Канатик диаметр Lanko pojezdu 320 Linka pojazdu 320 Канатик диаметр Šroub M8x40 Śruba M8x40 Винт M8x40 Skrutka M8x Šroub M8x25 Śruba M8x25 Винт M8x25 Skrutka M8x Šroub M8x20 Śruba M8x20 Винт M8x20 Skrutka M8x Rameno levé Ramię lewe Плечо левое Rameno ľavé Levý držák ramene Uchwyt ramia lewe Левый держатель плеча Držiak ramene ľavé Upínka levá uplná Docisk lewy kompletny Прихват левый в сборе Těleso upínače levé Ciało uchwytu lewe Корпус захвата левый _E_Datum_vydani_ doc Katalog náhradních dílů 27 / 71

29 Levé díly skládače: obrázek č A Lišta upínače levá Listwa uchwytu lewa Рейка захвата левая Háček Haczyk Крючек Háčik Pružina upínače Пружина захвата Kladka Blok Блок Kladka Čep kladky Czop blokowy Цапфа блока Čap kladky Čep upínače 1 Czop Цапфа захвата 1 Čap Čep upínače 2 Czop Цапфа захвата 2 Čap Čep háčku Czop haczyka Цапфа крючка Čap háčika Matice M5 Nakrętka M5 Гайка М5 Matica M6 61 PRI Matice M5L Nakrętka M5L Гайка М5L Matica M _E_Datum_vydani_ doc Katalog náhradních dílů 29 / 71

31 Pravé díly skládače: obrázek č C Podélník mostu 200 přední Поперечная балка моста 200 передняя Podélník mostu 250 přední Поперечная балка моста 250 передняя Podélník mostu 320 přední Поперечная балка моста 320 передняя Podélník mostu 200 zadní Поперечная балка моста 200 задняя Podélník mostu 250 zadní Поперечная балка моста 250 задняя Podélník mostu 320 zadní Поперечная балка моста 320 задняя Bok mostu Бок моста Držák kabelového řetězu pravý Держатель кабельной цепи правый Kryt vozíku levý 200 Крышка каретки левая Kryt vozíku levý 250 Крышка каретки левая Kryt vozíku levý 320 Крышка каретки левая Kryt vozíku pravý 200 Крышка каретки правая Kryt vozíku pravý 250 Крышка каретки правая Kryt vozíku pravý 320 Крышка каретки правая Pneumatický válec lineární, 200 Walec pneumatyczny Пнев вал линейный, Pneumatický válec lineární, 250 Walec pneumatyczny Пенв вал линейный, Pneumatický válec lineární, 320 Walec pneumatyczny Пенв вал линейный, Podložka válce Podkładka walca Шаба вала Podložka válce Kompenzační konzola 20 Konzola kompensacyjna 20 Компенсационный консоль 20 Kompenzačná konzola Pneumatický válec Walec pneumatyczny Пнев. вал Pneumatický válec Walec pneumatyczny Пнев. вал Šroub M6x12 Śruba M6x12 Винт M6x12 Skrutka M6x Šroub M8x25 Śruba M8x25 Винт M8x25 Skrutka M8x Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka 8 Podkładka 8 Шайба 8 Podložka Matice M8 Nakrętka M8 Гайка M Čep lanka Цапфа каната Držák válce levý Uchwyt walca lewy Держатель вала левый Držiak válce ľavý Držák pryžové pružiny Uchwyt sprężyny gumowe Держатель вала правый Držiak pryžová pružina Kostka Kostka Кубик Kocka Těleso jezdce pravé Корпус каретки правый Držák čidla mostu Держатель датчика моста Kladka lanka Блок каната Kolečko senzoru Кольцо считывателя Podložka lanka Шайба каната Šroub M8 úprava Śruba M8 Винт M8 обработка Skrutka M Ložisko Łożysko Подшипник Ložisko Těleso vozíku Корпус каретки Kladka vozíku Блок каретки Ložisko Łożysko Подшипник Ložisko Pojistný kroužek 10 Pierścień zabezpieczający 10 Предохранительное кольцо 10 Poistný krúžok Šroub M8x90 Śruba M8x90 Винт M8x90 Skrutka M6x Konzola pravá úplná Konsola prawa kompletna Консоль правый в сборе Konzola pravá úplná-podélník mostu Pojistný kroužek 26 Pierścień zabezpieczający 26 Предохранительное кольцо 26 Poistný krúžok Šroub M4x16 Śruba M4x16 Винт M4x16 Skrutka M4x Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka M4 Podkładka M4 Шайба M4 Podložka M Matice M4 Nakrętka M4 Гайка M4 Matica M Šroub M5x12 Śruba M5x12 Винт M5x12 Skrutka M5x Podložka 5.3 Podkładka 5.3 Шайба 5,3 Podložka 5, Podložka M5 Podkładka M5 Шайба M5 Podložka M Šroub M4x8 Śruba M4x8 Винт M4x8 Skrutka M4x _E_Datum_vydani_ doc Katalog náhradních dílů 31 / 71

33 Pravé díly skládače: obrázek č C Šroub M4x8 Śruba M4x8 Винт M4x8 Skrutka M4x Podložka M4 Podkładka M4 Шайба M4 Podložka M Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka M4x Horní vodítko úplné Górny prowadnik kompletny Верхняя направляющая в сборе Horné vodítko úplné Nosič kladek Nośnik bloków Носитель блоков Nosič kladiek Spodní vodítko Dolny prowadnik Нижняя направляющая Spodné vodítko Kladka 80 Blok 80 Блок 80 Kladka Šroub M6x8 Śruba M6x8 Винт M6x8 Skrutka M6 x Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Šroub M5x12 Śruba M5x12 Винт M5x12 Skrutka M5x12 67 PRI Podložka 12x6x2 Podkładka 12x6x2 Шайба 12x6x2 Podložka 12x6x Šroub M3x6 Śruba M3x6 Винт M3x6 Skrutka M3x Rameno pravé Ramię wahacza kompletne Плечо балансира в сборе Rameno vahadla úplné Pravý držák ramene Uchwyt ramia prawe Правый держатель плеча Držiak ramene pravy Pružina upínače pravá Пружина захвата правая Tlačítko Klawisz Кнопка Ložisko Łożysko Подшипник Ložisko Ložisko Łożysko Подшипник Ložisko Pojistný kroužek 32 Pierścień zabezpieczający 32 Предохранительное кольцо 32 Poistný krúžok Pojistny kroužek 8 Pierścień zabezpieczający 8 Предохранительное кольцо 8 Poistný krúžok Šroub M5x10 Śruba M5x10 Винт M5x10 Skrutka M5x Upínka pravá Индуктивный датчик приближения Těleso upínače pravé Корпус прихвата правый Lišta upínače pravá Рейка прихвата правая Háček Haczyk Крючек Pružina upínače Пружина прихвата Kladka Blok Блок Kladka Čep kladky Цапфа блока Čep upínače 1 Цапфа захвата Čep upínače 2 Цапфа захвата Čep háčku Цапфа крючка Šroub M6x12 Śruba M6x12 Винт M6x12 Skrutka M6x Šroubení G1/8 Dwuzłączka rurowa G1/8 Резьбовое соединение G1/8 Skrutkovnica G1/ Matice M6 Nakrętka M6 Гайка M6 Matica M Podložka 6 Podkładka 6 Шайба 6 Podložka Pryžová pružina Sprężyna gumowa Резиновая пружина Pryžová pružina Indukční snímač přiblížení Czujnik indukcyjny przybliżenia Индуктивный датчик приближения Snímač indukčný _E_Datum_vydani_ doc Katalog náhradních dílů 33 / 71

35 Žehlicí válce a tlakové pásy: obrázek č D 2 519E Válec úplný 1, 200 Walec kompletny 1, 200 Вал в сборе 1, 200 Valec úplný 1, I Válec úplný 1, 250 Walec kompletny 1, 250 Вал в сборе 1, 250 Valec úplný 1, I Válec úplný 1, 320 Walec kompletny 1, 320 Вал в сборе 1, 320 Valec úplný 1, Válec kladek 200 Walec bloków 200 Вал блоков 200 Valec kladiek Válec kladek 250 Walec bloków 250 Вал блоков 250 Valec kladiek Válec kladek 320 Walec bloków 320 Вал блоков 320 Valec kladiek Žehlicí pás s háčky 2840x200 Taśma prasowania z haczykami 2840x200 Гладильная лента с крючками 2840x200 Pás žehliaci s háčikmi 2840x Sada žehlicích pásů, (obsahuje 10 ks pásů), 200 Zestaw taśm do prasowania (zawiera 10szt taśm), 200 Комплект гладильных полос, (содержит 10 штук полос), Sada žehlicích pásů, (obsahuje 13 ks pásů), 250 Zestaw taśm do prasowania (zawiera 13szt taśm), 250 Комплект гладильных полос, (содержит 13 штук полос), Sada žehlicích pásů, (obsahuje 16 ks pásů), 320 Zestaw taśm do prasowania (zawiera 16szt taśm), 320 Комплект гладильных полос, (содержит 16 штук полос), Nábal (50x15), 200 Powłoka (50x15), 200 Намотка (50x15), 200 Nábal (50x15), Nábal (50x15), 250 Powłoka (50x15), 250 Намотка (50x15), 250 Nábal (50x15), Nábal (50x15), 320 Powłoka (50x15), 320 Намотка (50x15), 320 Nábal (50x15), Válec napínací 200 Walec naprężający 200 Вал натяжной 200 Valec napínací Válec napínací 250 Walec naprężający 250 Вал натяжной 250 Valec napínací Válec napínací 320 Walec naprężający 320 Вал натяжной 320 Valec napínací Trubka horních stužek 200 Rurka górnych tasiemek 200 Трубка верхних тесемок 200 Rúrka horných stužiek Trubka hornich stužek 250 Rurka górnych tasiemek 250 Трубка верхних тесемок 250 Rúrka horných stužiek Trubka horních stužek 320 Rurka górnych tasiemek 320 Трубка верхних тесемок 320 Rúrka horných stužiek Vodící trubka úplná 200 Rurka prowadząca kompletna 200 Направляющая трубка в сборе 200 Vodiaca rúrka úplná Vodící trubka úplná 250 Rurka prowadząca kompletna 250 Направляющая трубка в сборе 250 Vodiaca rúrka úplná Vodící trubka úplná 320 Rurka prowadząca kompletna 320 Направляющая трубка в сборе 320 Vodiaca rúrka úplná Stužka 15mm Tasiemka 15mm Тесемка 15мм Stužieka 15mm Kladka 110 Blok 110 Ролик 110 Kladka Šroub M6x40 Śruba M6x40 Винт M6x40 Skrutka M6x E Podložka 10.2x30.5x1.5 Podkładka 10.2x30.5x1.5 Шайба 10.2x30.5x1.5 Podložka 10.2x30.5x Vymezovaci trubka 45 Rurka dystansowa 45 Ограничительная трубка 45 Vymedzovacia rúrka Šroub M8x16 Śruba M8x16 Винт M8x16 Skrutka M8x Vymezovací trubka Rurka dystansowa Ограничительная трубка Vymedzovacia rúrka _E_Datum_vydani_ doc Katalog náhradních dílů 35 / 71

37 Podávací stůl: obrázek č D Stůl svařenec 200 Stół spawany 200 Стол сварная конструкция 200 stôl Stůl svařenec 250 Stół spawany 250 Стол сварная конструкция Stůl svařenec 320 Stół spawany 320 Стол сварная конструкция Válec vstupního stolu, 200 Walec stołu wejściowego, 200 Держатель датчика, Válec vstupního stolu, 250 Walec stołu wejściowego, 250 Держатель датчика, Válec vstupního stolu, 320 Walec stołu wejściowego, 320 Держатель датчика, Reflexní fólie, šířka 50mm Refleksyjna folia, szerokość 50mm Рефлекторная фольга, ширина 50mm Reflexná fólia, šírka 50mm Nosná trubka úplná 200 Rurka kompletna 200 Несущая трубка в сборе 200 Nosná rúrka úplná Nosná trubka úplná 250 Rurka kompletna 250 Несущая трубка в сборе 250 Nosná rúrka úplná Nosná trubka úplná 320 Rurka kompletna 320 Несущая трубка в сборе 320 Nosná rúrka úplná Podávací pás 695x100 Taśma podająca 695x100 Лента подачи 695x100 Podávací pás 695x Spojovací jehla podávacích pásů, není na obrázku Deska čidla Płyta czujnika I Доскa датчика I Doska čidla I Šroub M4x10 Śruba M4x10 Винт M4x Odlepovač 200 Odczepiacz 200 Отклееватель 200 Odliepač Odlepovač 250 Odczepiacz 250 Отклееватель 250 Odliepač Odlepovač 320 Odczepiacz 320 Отклееватель 320 Odliepač I Nosič odlepovače Nosnik odczepiacza Носитель отклеевателя Nosič odliepača 15 I Pružina odlepovače Sprężyna odczepiacza Пружина отклеевателя Pružina odliepača E Vymezovací podložka stolu Podkładka stóła dystansowa Ограничительная шайба стола 18 PRI Štítek uzemění 10 Tabliczka uziemienia 10 Щиток заземления 10 Štítok uzemnenia Šroub M6x8 Śruba M6x8 Винт M6x8 Skrutka M6x Šroub M5x10 Śruba M5x10 Винт M5x10 Skrutka M5x Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Šroub M10x30 Śruba M10x30 Винт M10x30 Skrutka M10x Podložka 10.5 Podkładka 10.5 Шайба 10,5 Podložka 10, Podložka 10 Podkładka 10 Шайба 10 Podložka E Úhelník napínání stolu úplný Kątownik naprężania stołu kompletny Уголок натяжки стола в сборе Uholník napínania stolu úplný E Úhelník napínání stolu Kątownik naprężania stołu Уголок натяжки стола Uholník napínania stolu Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6,4 Podkładka 6,4 Гайка 6,4 Podložka 6, Matice M6 Nakrętka M6 Гайка M6 Matica M6 35 MEC Pryž samolepící 11,8, 200 Guma samoklejąca 11,8, 200 Резина самоклеющая 11,8, 200 Pryž samolepiaca 11,8, MEC Pryž samolepící 15,2, 250 Guma samoklejąca 15,2, 250 Резина самоклеющая 15,2, 250 Pryž samolepiaca 15,2, MEC Pryž samolepící 18,5, 320 Guma samoklejąca 18,5, 320 Резина самоклеющая 18,5, 320 Pryž samolepiaca 18,5, Napínací spona hladká Klamra naprężająca gładka Шпонка натяжная гладкая Spona napínacia hladká Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Matice M4 Nakrętka M4 Гайка M4 Matica M Podložka 5,3 Podkładka 5,3 Шайба 5,3 Podložka 5, Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka 5 Podkładka 5 Шайба 5 Podložka Pojistný kroužek 4 Pierścień zabezpieczający 4 Предохранительное кольцо 4 Poistný krúžok Hřídel vstupního válce 2 Wał walca wejściowego 2 Вал 2 Hriadeľ Příložka Накладка Kroužek Pierścień Кольцо Krúžok Přiruba Kołnierz Фланец Príruba Držák termostatu Uchwyt termostatu Держатель термостата Držiak termostatu Nosič čidla Nosnik czujnika Носитель датчика Nosič čidla Nosič desky čidla I Nosnik płyty czujnika I Носитель доски датчика I Nosič dosky čidla I Nosič desky čidla II Nosnik płyty czujnika II Носитель доски датчика II Nosič dosky čidla II Tyč Drążek Балка Tyč _E_Datum_vydani_ doc Katalog náhradních dílů 37 / 71
