PROFESIONÁLNÍ VYSOKOOTÁČKOVÉ PRACÍ STROJE. 6kg 7,5kg NÁSYPKA NA PŘEDNÍM PANELU WSYP NA PRZEDNIEJ OSŁONIE ВОРОНКА НА ПЕРЕДНЕМ ПУЛЬТЕ

Transkript

1 PROFESIONÁLNÍ VYSOKOOTÁČKOVÉ PRACÍ STROJE 6kg 7,5kg NÁSYPKA NA PŘEDNÍM PANELU WSYP NA PRZEDNIEJ OSŁONIE ВОРОНКА НА ПЕРЕДНЕМ ПУЛЬТЕ KATALOG NÁHRADNÍCH DÍLŮ KATALOG CZĘŚCI ZAMIENNYCH КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ KATALÓG NÁHRADNÝCH DIELOV I Datum vydání:

2

3 PŘEDMLUVA Pro výměnu na stroji musí být použity originální nebo původní díly. Po servisním zásahu zajistěte všechny panely v původním stavu a nechte tento manuál na bezpečném místě pro případné informace. Telefonujete-li nebo píšete ohledně Vašeho stroje, vždy uveďte typ, model a sériové číslo. Typ, model a sériové číslo jsou uvedeny na výrobním štítku, který je umístěn na zadním panelu stroje. Výrobce si vyhrazuje právo provádět kdykoliv a bez jakéhokoliv předchozího upozornění změny specifikací, které jsou v tomto katalogu uvedeny. Veškeré údaje jsou pouze informativní. Uvědomte si prosím, že se tento katalog týká pouze všeobecných informací, protože není možné uvádět kompletní přehled všech detailů o všech strojích naší výroby. Katalog je určen pro stroje s kapacitou: 6 kg / 15 lb, od výrobního čísla 6P012956RN, 7,5 kg / 18 lb, od výrobního čísla 7P011695RN. OBSAH B...Rám a upevnění bubnu pro 6kg / 15lb, 7,5kg / 18lb B...Kapotáž Ovládací panel C...Násypka Vypouštěcí ventil B...Vypouštěcí čerpadlo G...Zadní panel D...Pohon D...Vnější a vnitřní buben B...Dveře A...Náboj 6kg / 15lb B...Náboj 7,5kg / 18lb...31 WSTĘP W razie zamiany na maszynie należy zastosować części oryginalne lub identyczne. Po serwisie nalży zabezpieczyć wszystkie osłony z powrotem. Ten oto podręcznik pozostawić na bezpiecznym miejscu do ew. informacji. W razie kontaktu telefonicznego lub na piśmie zawsze wymieniać typ, model i numer seryjny maszyny. Typ, model i numer seryjny znajdują się na tabliczce fabrycznej, która jest umieszczona na tylnej płycie urządzenia. Producentowi przysługuje prawo do wprowadzania zmian w specyfikacji technicznej maszyny, bez uwzględniania ich w tym katalogu.wprowadzane zmiany nie mają znaczenia dla uźytkownika maszyny i najczęścíej związane są ze zmianą profilu produkcji naszych kooperantów. Prosimy o wyrozumiałość jeżeli nie wszystkie informacje zawarte w tym katalogu będą aktualne. Katalog jest przeznaczony dla urządzeń o pojemności: 6 kg/15 lb, których numery seryjne zaczynają się od 6P012956RN, 7,5 kg/18 lb, których numery seryjne zaczynają się od 7P011695RN. SPIS TREŚCI B...Rama i umocowanie bębna 6kg / 15lb, 7,5kg / 18lb B...Obudowa Panel sterowniczy C...Dozownik Zawór wylotowy B...Pompa wylotowa G...Panel tylny D...Napęd D...Bęben wewnętrzny i zewnętrzny B...Drzwi A...Piasta 6kg / 15lb B...Piasta 7,5kg / 18lb _I_Datum_vydani_ doc Katalog náhradních dílů 3 / 31

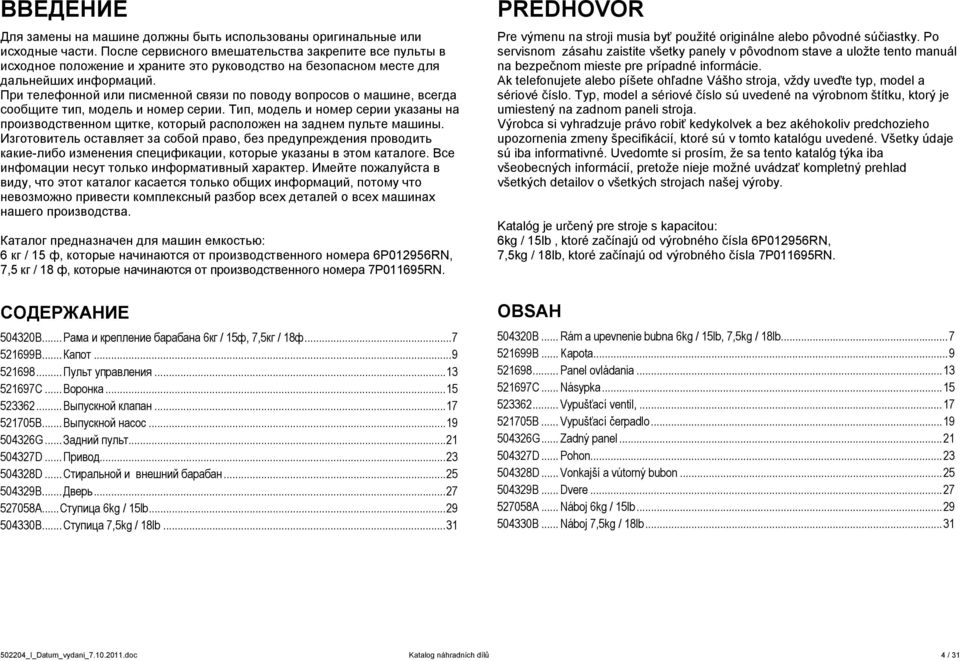

4 ВВЕДЕНИЕ Для замены на машине должны быть использованы оригинальные или исходные части. После сервисного вмешательства закрепите все пульты в исходное положение и храните это руководство на безопасном месте для дальнейших информаций. При телефонной или писменной связи по поводу вопросов о машине, всегда сообщите тип, модель и номер серии. Тип, модель и номер серии указаны на производственном щитке, который расположен на заднем пульте машины. Изготовитель оставляет за собой право, без предупреждения проводить какие-либо изменения спецификации, которые указаны в этом каталоге. Все инфомации несут только информативный характер. Имейте пожалуйста в виду, что этот каталог касается только общих информаций, потому что невозможно привести комплексный разбор всех деталей о всех машинах нашего производства. Каталог предназначен для машин емкостью: 6 кг / 15 ф, которые начинаются от производственного номера 6P012956RN, 7,5 кг / 18 ф, которые начинаются от производственного номера 7P011695RN. СОДЕРЖАНИЕ B...Рама и крепление барабана 6кг / 15ф, 7,5кг / 18ф B...Капот Пульт управления C...Воронкa Выпускной клапан B...Выпускной насос G...Задний пульт D...Привод D...Стиральной и внешний барабан B...Дверь A...Ступица 6kg / 15lb B...Ступица 7,5kg / 18lb...31 PREDHOVOR Pre výmenu na stroji musia byť použité originálne alebo pôvodné súčiastky. Po servisnom zásahu zaistite všetky panely v pôvodnom stave a uložte tento manuál na bezpečnom mieste pre prípadné informácie. Ak telefonujete alebo píšete ohľadne Vášho stroja, vždy uveďte typ, model a sériové číslo. Typ, model a sériové číslo sú uvedené na výrobnom štítku, ktorý je umiestený na zadnom paneli stroja. Výrobca si vyhradzuje právo robiť kedykolvek a bez akéhokoliv predchozieho upozornenia zmeny špecifikácií, ktoré sú v tomto katalógu uvedené. Všetky údaje sú iba informativné. Uvedomte si prosím, že sa tento katalóg týka iba všeobecných informácií, pretože nieje možné uvádzať kompletný prehlad všetkých detailov o všetkých strojach našej výroby. Katalóg je určený pre stroje s kapacitou: 6kg / 15lb, ktoré začínajú od výrobného čísla 6P012956RN, 7,5kg / 18lb, ktoré začínajú od výrobného čísla 7P011695RN. OBSAH B... Rám a upevnenie bubna 6kg / 15lb, 7,5kg / 18lb B... Kapota Panel ovládania C... Násypka Vypušťací ventil, B... Vypušťací čerpadlo G... Zadný panel D... Pohon D... Vonkajší a vútorný bubon B... Dvere A... Náboj 6kg / 15lb B... Náboj 7,5kg / 18lb _I_Datum_vydani_ doc Katalog náhradních dílů 4 / 31

5 502204_I_Datum_vydani_ doc Katalog náhradních dílů 5 / 31

6 RÁM A UPEVNĚNÍ BUBNU _I_Datum_vydani_ doc Katalog náhradních dílů 6 / 31

7 Rám a upevnění bubnu: obrázek č B Rám, platí pro 6kg / 15lb Rama, dla 6 kg Рама, относится к 6 кг Ram, pre 6 kg Rám, platí pro 7,5kg / 18lb Rama, dla 7,5 kg Рама, относится к 7,5 кг Ram, pre 7,5 kg Lůžko úplné, platí pro 6kg / 15lb Obsada kompletna, dla 6 kg Желобок в сборе, относится к 6 кг Lôžko úplné, pre 6 kg Lůžko úplné, platí pro 7,5kg / 18lb Obsada kompletna, dla 7,5 kg Желобок в сборе, относится к 7,5 кг Lôžko úplné, pre 7,5 kg Pásnice přední Płyta pasowa przednia Полосница передняя Pásnica predná Pásnice zadní Płyta pasowa tylna Полосница задняя Pásnica zadná 6 PRI Stavitelná noha Noga ustawialna Регулируемая ножка Staviteľná noha 7 PRI Průchodka Przepust Бушинг Priechodka Závaží horní Obciążnik górny Грузик верхний Závažie horné Závaží spodní Obciążnik dolny Грузик нижний Závažie spodné 10 PRI Tlumič Amortyzator Амортизатор Tlmič 12 PRI Pouzdro pružiny Tuleja sprężyny Корпус пружины Puzdro pružiny Vymezovač kmitů Ogranicznik drgań Ограничитель колебаний Vymedzovač kmitov Matice M4 Nakrętka M4 Гайка М4 Matica M Matice M10 Nakrętka M10 Гайка М10 Matica M Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka M4x Šroub M10x50 Śruba M10x50 Винт M10x50 Skrutka M10x Šroub M10x140 Śruba M10x140 Винт M10x140 Skrutka M10x Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka M10 Podkładka M10 Шайба M10 Podložka M Podložka 30x10x2,5 Podkładka 30x10x2,5 Шайба 30x10x2,5 Podložka 30x10x2, Šroub M5x10 Śruba M5x10 Винт M5x10 Skrutka M5x _I_Datum_vydani_ doc Katalog náhradních dílů 7 / 31

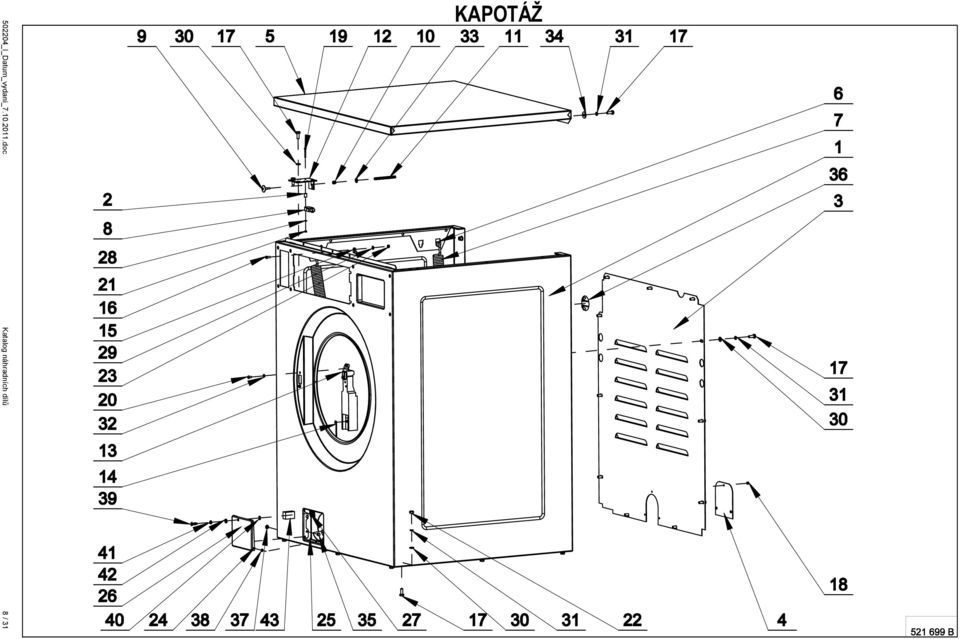

8 KAPOTÁŽ _I_Datum_vydani_ doc Katalog náhradních dílů 8 / 31

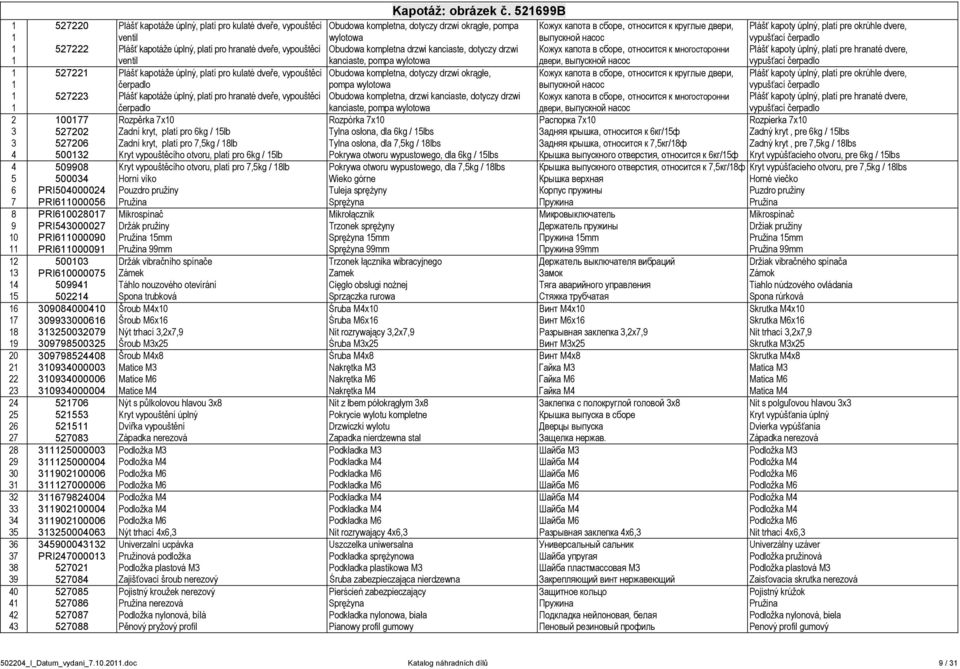

9 Kapotáž: obrázek č B Plášť kapotáže úplný, platí pro kulaté dveře, vypouštěcí Obudowa kompletna, dotyczy drzwi okrągłe, pompa Кожух капота в сборе, относится к круглые двери, Plášť kapoty úplný, platí pre okrúhle dvere, 1 ventil wylotowa выпускной насос vypušťací čerpadlo Plášť kapotáže úplný, platí pro hranaté dveře, vypouštěcí Obudowa kompletna drzwi kanciaste, dotyczy drzwi Кожух капота в сборе, относится к многосторонни Plášť kapoty úplný, platí pre hranaté dvere, 1 ventil kanciaste, pompa wylotowa двери, выпускной насос vypušťací čerpadlo Plášť kapotáže úplný, platí pro kulaté dveře, vypouštěcí Obudowa kompletna, dotyczy drzwi okrągłe, Кожух капота в сборе, относится к круглые двери, Plášť kapoty úplný, platí pre okrúhle dvere, 1 čerpadlo pompa wylotowa выпускной насос vypušťací čerpadlo Plášť kapotáže úplný, platí pro hranaté dveře, vypouštěcí Obudowa kompletna, drzwi kanciaste, dotyczy drzwi Кожух капота в сборе, относится к многосторонни Plášť kapoty úplný, platí pre hranaté dvere, 1 čerpadlo kanciaste, pompa wylotowa двери, выпускной насос vypušťací čerpadlo Rozpěrka 7x10 Rozpórka 7x10 Распорка 7x10 Rozpierka 7x Zadní kryt, platí pro 6kg / 15lb Tylna osłona, dla 6kg / 15lbs Задняя крышка, относится к 6кг/15ф Zadný kryt, pre 6kg / 15lbs Zadní kryt, platí pro 7,5kg / 18lb Tylna osłona, dla 7,5kg / 18lbs Задняя крышка, относится к 7,5кг/18ф Zadný kryt, pre 7,5kg / 18lbs Kryt vypouštěcího otvoru, platí pro 6kg / 15lb Pokrywa otworu wypustowego, dla 6kg / 15lbs Крышка выпускного отверстия, относится к 6кг/15ф Kryt vypúšťacieho otvoru, pre 6kg / 15lbs Kryt vypouštěcího otvoru, platí pro 7,5kg / 18lb Pokrywa otworu wypustowego, dla 7,5kg / 18lbs Крышка выпускного отверстия, относится к 7,5кг/18ф Kryt vypúšťacieho otvoru, pre 7,5kg / 18lbs Horní víko Wieko górne Крышка верхнaя Horné viečko 6 PRI Pouzdro pružiny Tuleja sprężyny Корпус пружины Puzdro pružiny 7 PRI Pružina Sprężyna Пружина Pružina 8 PRI Mikrospínač Mikrołącznik Микровыключатель Mikrospínač 9 PRI Držák pružiny Trzonek sprężyny Держатель пружины Držiak pružiny 10 PRI Pružina 15mm Sprężyna 15mm Пружина 15mm Pružina 15mm 11 PRI Pružina 99mm Sprężyna 99mm Пружина 99mm Pružina 99mm Držák vibračního spínače Trzonek łącznika wibracyjnego Держатель выключателя вибраций Držiak vibračného spínača 13 PRI Zámek Zamek Замок Zámok Táhlo nouzového otevírání Cięgło obsługi nożnej Тяга аварийного управления Tiahlo núdzového ovládania Spona trubková Sprzączka rurowa Стяжка трубчатая Spona rúrková Šroub M4x10 Śruba M4x10 Винт M4x10 Skrutka M4x Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Nýt trhací 3,2x7,9 Nit rozrywający 3,2x7,9 Разрывная заклепка 3,2x7,9 Nit trhací 3,2x7, Šroub M3x25 Śruba M3x25 Винт M3x25 Skrutka M3x Šroub M4x8 Śruba M4x8 Винт M4x8 Skrutka M4x Matice M3 Nakrętka M3 Гайка M3 Matica M Matice M6 Nakrętka M6 Гайка M6 Matica M Matice M4 Nakrętka M4 Гайка M4 Matica M Nýt s půlkolovou hlavou 3x8 Nit z łbem półokrągłym 3x8 Заклепка с полокруглой головой 3x8 Nit s polguľovou hlavou 3x Kryt vypouštění úplný Pokrycie wylotu kompletne Крышка выпуска в сборе Kryt vypúšťania úplný Dvířka vypouštění Drzwiczki wylotu Дверцы выпуска Dvierka vypúšťania Západka nerezová Zapadka nierdzewna stal Защелка нержав. Západka nerezová Podložka M3 Podkładka M3 Шайба M3 Podložka M Podložka M4 Podkładka M4 Шайба M4 Podložka M Podložka M6 Podkładka M6 Шайба M6 Podložka M Podložka M6 Podkładka M6 Шайба M6 Podložka M Podložka M4 Podkładka M4 Шайба M4 Podložka M Podložka M4 Podkładka M4 Шайба M4 Podložka M Podložka M6 Podkładka M6 Шайба M6 Podložka M Nýt trhací 4x6,3 Nit rozrywający 4x6,3 Разрывная заклепка 4x6,3 Nit trhací 4x6, Univerzalní ucpávka Uszczelka uniwersalna Универсальный сальник Univerzálny uzáver 37 PRI Pružinová podložka Podkładka sprężynowa Шайба упругая Podložka pružinová Podložka plastová M3 Podkładka plastikowa M3 Шайба пластмассовая M3 Podložka plastová M Zajišťovací šroub nerezový Śruba zabezpieczająca nierdzewna Закрепляющий винт нержавеющий Zaisťovacia skrutka nerezová Pojistný kroužek nerezový Pierścień zabezpieczający Защитное кольцо Pojistný krúžok Pružina nerezová Sprężyna Пружина Pružina Podložka nylonová, bílá Podkładka nylonowa, biała Подкладка нейлоновая, белая Podložka nylonová, biela Pěnový pryžový profil Pianowy profil gumowy Пеновый резиновый профиль Penový profil gumový _I_Datum_vydani_ doc Katalog náhradních dílů 9 / 31

10 502204_I_Datum_vydani_ doc Katalog náhradních dílů 10 / 31

11 Kapotáž: obrázek č B Štítek Blesk, elektrické zařízení, (není na obrázku) Tabliczka Błyskawica, urządzenie elektryczne (nie ma nщиток Молния, электрическое устройство (нет на Štítok Blesk, elektrické zariadenie (nie je na obrázku) rysunku) рисунке) _I_Datum_vydani_ doc Katalog náhradních dílů 11 / 31

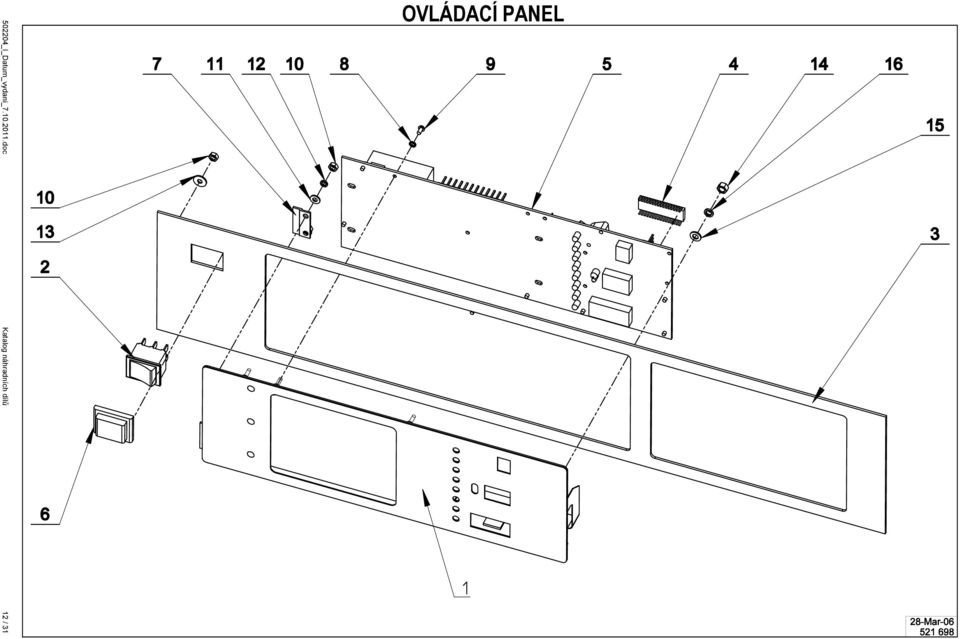

12 OVLÁDACÍ PANEL _I_Datum_vydani_ doc Katalog náhradních dílů 12 / 31

13 Ovládací panel: obrázek č Klávesnice šedá Klawiatura szara Клавиатура серая Klávesnice šedá Klávesnice černá Klawiatura czarna Клавиатура черная Klávesnice čierná Klávesnice Nortec Klawiatura Nortec Клавиатура Nortec Klávesnice Nortec Klávesnice Tecnitramo Klawiatura Tecnitramo Клавиатура Tecnitramo Klávesnice Tecnitramo Tlačítko ON/OFF Przycisk ON/OFF Кнопка ON/OFF Gombík ON/OFF Štítek panelu úplný šedý Tarcza pulpitu kompletna szara Щиток пульта в сборе серая Štítok panelu úplný šedý Štítek panelu úplný černý Tarcza pulpitu kompletna czarna Щиток пульта в сборе черная Štítok panelu úplný čierný Štítek panelu úplný Nortec Tarcza pulpitu kompletna Nortec Щиток пульта в сборе Nortec Štítok panelu úplný Nortec Paměť Pamięć Память Pamäť Deska programátoru Płyta sterownicza Доска программного устройства Doska programátora 6 PRI Kryt Osłona Крышка Kryt 7 PRI Z-profil Z-profil Зетовый профиль Z-profil Vějířová podložka M3 Podkładka wachlarzowa M3 Шайба веерная M3 Podložka vejárová M Šroub M3x6 Śruba M3x6 Винт M3x6 Skrutka M3x Matice M4 Nakrętka M4 Гайка M4 Matica M Podložka M4 Podkładka M4 Шайба M4 Podložka M Podložka M4 Podkładka M4 Шайба M4 Podložka M Podložka M4 Podkładka M4 Шайба M4 Podložka M Matice M5 Nakrętka M5 Гайка M5 Matica M Podložka M5 Podkładka M5 Шайба M5 Podložka M Podložka M5 Podkładka M5 Шайба M5 Podložka M5 - Karta programu - dle jazykové verze na požádání, (není Karta programu, według wersji językowej, (nie jest Карта программы, по версии языка, (нет на рисунке) Karta programu podľa jazykovej verzie na požiadanie - na obrázku) na rysunku) (Nie je na obrázku) _I_Datum_vydani_ doc Katalog náhradních dílů 13 / 31

14 NÁSYPKA _I_Datum_vydani_ doc Katalog náhradních dílů 14 / 31

15 Násypka: obrázek č C Násypka vnější úplná Wsyp zewnętrzny kompletny Воронка внешняя в сборе Násypka vonkajšia úplná Násypka vnitřní Wsyp wewnętrzny Воронка внутренняя Násypka vnútorná Rukojeť víka násypky Rękojeść wieka wsypu Ручка крышки воронки Rukoväť veka násypky Hadice Wąż Шланг Hadica Sifon Syfon Сифон Sifón Víčko násypky šedé Wieko wsypu szare Крышка воронки серая Veko násypky šedé Víčko násypky černé Wieko wsypu czarne Крышка воронки черная Veko násypky čierne Víčko násypky černé Franstal Wieko wsypu czarne Franstal Крышка воронки черная Franstal Veko násypky čierne Franstal Víčko násypky černé Whirpool Wieko wsypu czarne Whirpool Крышка воронки черная Whirpool Veko násypky čierne Whirpool Víčko násypky šedé Boissevain Wieko wsypu szare Boissevain Крышка воронки серая Boissevain Veko násypky šedé Boissevain Víčko násypky šedé 5aSec Wieko wsypu szare 5aSec Крышка воронки серая 5aSec Veko násypky šedé 5aSec Víčko násypky šedé Elektroskandia Wieko wsypu szare Elektroskandia Крышка воронки серая Elektroskandia Veko násypky šedé Elektroskandia Víčko násypky šedé Nortec Wieko wsypu szare Norec Крышка воронки серая Norec Veko násypky šedé Nortec Víčko násypky šedé Warner Howard Wieko wsypu szare Warner Howard Крышка воронки серая Warner Howard Veko násypky šedé Warner Howard Víčko násypky šedé Fors Wieko wsypu szare Fors Крышка воронки серая Fors Veko násypky šedé Fors Víčko násypky šedé Grandimpianti Wieko wsypu szare Grandimpianti Крышка воронки серая Grandimpianti Veko násypky šedé Grandimpianti Víčko násypky šedé Sebo Wieko wsypu szare Sebo Крышка воронки серая Sebo Veko násypky šedé Sebo Víčko násypky šedé Laundryserv Wieko wsypu szare Laundryserv Крышка воронки серая Laundryserv Veko násypky šedé Laundryserv Držák víčka násypky Uchwyt wieka wsypu Держатель крышки воронки Držiak veka násypky Držák násypky úplný Uchwyt wsypu kompletny Держатель воронки в сборе Držiak násypky úplný Trubka Rura Трубка Rúrka Šroub M4x16 Śruba M4x16 Винт M4x16 Skrutka M4x Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka M4x Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Matice M4 Nakrętka M4 Гайка M4 Matica M Podložka M4 Podkładka M4 Шайба M4 Podložka M Podložka M4 Podkładka M4 Шайба M4 Podložka M Podložka M4 Podkładka M4 Шайба M4 Podložka M Hadicová spona 10/16 Sprzączka węża 10/16 Хомут шланга 10/16 Hadicová spona 10/16 19 PRI Hadicová spona 32/50 Sprzączka węża 32/50 Хомут шланга 32/50 Hadicová spona 32/50 20 PRI Hadice Wąż Шланг Hadica Násypka vnitřní Wsyp wewnętrzny Воронка внутренняя Násypka vnútorná Násypka vnitřní+vnější Wsyp wewnętrzny + zewnętrzny Воронка внутренняя + внешняя Násypka vnútorná + vonkajšia 23 PRI Hadicová spona 40/60 Sprzączka węża 40/60 Хомут шланга 40/60 Hadicová spona 40/ Plastové koleno Plastykowe kolanko Пластмассовое колено Plastové koleno Klapka Přepad Podložka M _I_Datum_vydani_ doc Katalog náhradních dílů 15 / 31

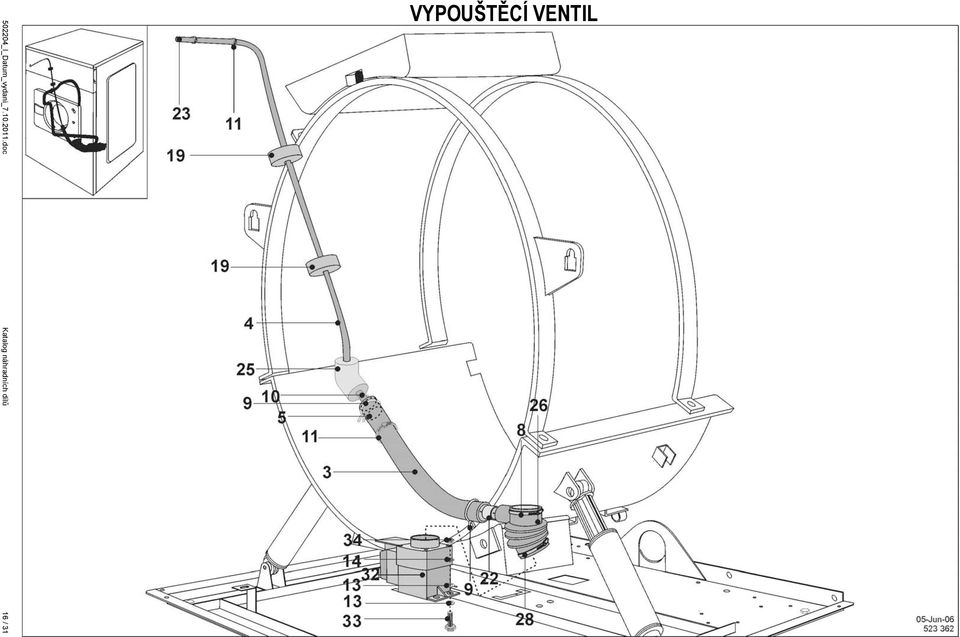

16 VYPOUŠTĚCÍ VENTIL _I_Datum_vydani_ doc Katalog náhradních dílů 16 / 31

17 Vypouštěcí ventil: obrázek č PRI Hadice vzduchové pasti Wąż pułapki powietrznej Шланг воздушной ловушки Hadica vzduchovej pasce 4 PRI Hadička hladinového spínače Wężyk wyłącznika poziomowego Трубка выключателя уровня воды Hadička hladinového spínača 5 PRI Redukce Element redukcji powietrza Редукция воздушной ловушка Redukcia vzduchovej pasce 8 PRI Spona Sprzączka Шпона Spona PRI Spona A17,5 Sprzączka A17,5 Шпона A17,5 Spona A17,5 10 PRI Spona A5,5 Sprzączka A5,5 Шпона A5,5 Spona A5, Vazací pásek Sprzączka rurowa Трубчатая обойма Trubková spona Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka 6 19 PRI Pěnový kroužek Pierścień pianowy Kольцо Penový krúžok Výztužná trubka Rurka usztywniająca Арматурная трубка Výstužná rúrka Vazací pásek Sprzączka rurowa Трубчатая обойма Trubková spona Pěnový váleček Tulejka pianowa Пенопластовый валик Penový valček Hadice vypoustěcího ventilu Wąż zaworu wypustowego Шланг выпускного клапана Hadica pre vypúšťací ventil 28 PRI Spona Sprzączka Шпона Spona Vypouštěcí ventil 2 Zawór wylotowy 2 Выпускной клапан 2 Vypúšťací ventil Šroub M6x20 Śruba M6x20 Винт M6x20 Skrutka M6x Matice M6 Nakrętka M6 Гайка M6 Matica M6 - PRI Vypouštěcí hadice, (není na obrázku) Wąż wylewania, (nie ma na rysunku) Выпускной шланг, (нет на рисунке) Vypúšťací hadica, (není na obrázku) _I_Datum_vydani_ doc Katalog náhradních dílů 17 / 31

18 VYPOUŠTĚCÍ ČERPADLO _I_Datum_vydani_ doc Katalog náhradních dílů 18 / 31

19 Vypouštěcí čerpadlo: obrázek č B 1 PRI Čerpadlo Pompa Насос Čerpadlo Hadice vypouštění Wąż wylewania Выпускной шланг Vypúšťací hadica 3 PRI Hadice Wąż Шланг Hadica 4 PRI Hadička hladinového spínače Wężyk wyłącznika poziomowego Трубка выключателя уровня воды Hadička hladinového spínača 5 PRI Redukce vzduchové pasti Redukcja pułapki powietrznej Редукция воздушной ловушки Redukcia vzduchovej pasti Váleček pěnový Tulejka pianowa Пенопластовый валик Penový valček 7 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona PRI Spona 17,5 Sprzączka 17,5 Шпона 17,5 Spona 17,5 10 PRI Spona 5,5 Sprzączka 5,5 Шпона 5,5 Spona 5, Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Podložka M6 Podkładka M6 Шайба M6 Podložka M Podložka M6 Podkładka M6 Шайба M6 Podložka M Vypouštěcí hadice Wąż wylewania Выпускной шланг Vypúšťací hadica Trubka výztužná Rurka usztywniająca Арматурная трубка Výstužná rúrka Kryt čerpadla Pokrywa pompy Крышка насоса Kryt čerpadla Šroub M8x10 Śruba M8x10 Винт M8x10 Skrutka M8x Šroub M6x20 Śruba M6x20 Винт M6x20 Skrutka M6x20 20 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona PRI Pryžová průchodka Rurka gumowa Резиновый бушинг Priechodka 22 PRI Kroužek pěnový Pierścień pianowy Kольцо Penový krúžok Držák vypouštěcí hadice úplný Uchwyt węża wylotowego kompletny Держатель выпускного шланга в сборе Držiak vypúšťacej hadice úplný Vázací pásek, (není na obrázku) Taśma umocowania, (nie ma na rysunku) Завязывающий поясок, (нет на рисунке) Viazací pásik Příchytka pro stahovací pásek, (není na obrázku) Uchwyt taśmy sciągania, (nie ma na rysunku) Прихват для стягивающего пояска, (нет на рисунке) Príchytka pre sťahovací pásik Vázací pásek, (není na obrázku) Taśma umocowania, (nie ma na rysunku) Завязывающий поясок, (нет на рисунке) Viazací pásik _I_Datum_vydani_ doc Katalog náhradních dílů 19 / 31

20 ZADNÍ PANEL _I_Datum_vydani_ doc Katalog náhradních dílů 20 / 31

21 Zadní panel: obrázek č G Zadní panel, platí pro 1x230V, 3x230V, 3x400V+N Płyta tylna Задний пульт Zadný panel Zadní panel, platí pro 3x200/208V, 3x440V, 3x400V bez N Ventil 3 - cestný 3-drogowy zawór Клапан трехходовой Trojcestný ventil Ventil 2 - cestný Zawór dwudrożny Двухходовой клапан Dvojcestný ventil Stykač topení Stycznik Контактор Stýkač Stykač topení 9kW, 220V Stycznik 9kW, 220V Контактор 9kW, 220V Stýkač 9kW, 220V 5 PRI Svorkovnice Listwa zaciskowa Зажимная плата Svorkovnica 6 PRI pólová svorkovnice Listwa zaciskowa 4-biegunowa Зажимная плата 4-ти полюсная Svorkovnica 4pólová 7 PRI Izolační papír Papier izolacyjny Изоляционная бумага Izolační papier 8 PRI Pojistkové pouzdro Piasta bezpiecznika Чехол предохранителя Poistkové puzdro 8 PRI Pojistkové pouzdro Piasta bezpiecznika Чехол предохранителя Poistkové puzdro 9 PRI Pojistka 6,3A Bezpiecznik 6,3A Предохранитель 6,3A Poistka 6,3A Pojistka 4A/500V Bezpiecznik 4A/500V Предохранитель 4A/500V Poistka 4A/500V Pojistka T1A/250V Bezpiecznik T1A/250V Предохранитель T1A/250V Poistka T1A/250V 10 PRI Kabelová průchodka Rurka kabla Бушинг кабеля Kábelová priechodka 11 PRI Matice kabelové průchodky Nakrętka przepustu kabla Гайка бушинга кабеля Matica kábelovej priechodky 12 PRI Koleno Kolanko Koлено Koleno 13 PRI Hadice Wąż Шланг Hadica 14 PRI Spona Sprzączka Шпона Hadicová spona Šroub M6x25 Śruba M6x25 Болт M6x25 Skrutka M6x Šroub M4x10 Śruba M4x10 Болт M4x10 Skrutka M4x Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x Šroub M6x16 Śruba M6x16 Болт M6x16 Skrutka M6x Matice M6 Nakrętka M6 Гайка М6 Matica M Matice M6 Nakrętka M6 Гайка М6 Matica M Matice M4 Nakrętka M4 Гайка М4 Matica M Matice M6 Nakrętka M6 Гайка М6 Matica M Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka 4 Podkładka 4 Шайба 4 Podložka Štítek Horká voda Tabliczka "Ciepła woda" Щиток Теплая вода Štítok "Teplá voda" Štítek Studená voda měkká Tabliczka "Zimna woda" Щиток "Холодная вода" Štítok "Studená voda" Štítek Pojistka 6,3A Tabliczka Bezpiecznik 6,3A Щиток "Предохранитель 6,3А" Štítok Poistka 6,3A Štítek Pojistka 4A/500V Tabliczka Bezpiecznik 4A/500V Щиток "Предохранитель 4А/500В" Štítok Poistka 4A/500V 36 PRI Štítek uzemnění 10 Tabliczka uziemienia 10 Щиток заземления 10 Štítok Uzemnenia PRI Štítek PE Tabliczka PE Щиток PE Štítok PE 38 PRI Štítek L1, L2, L3 Tabliczka L1, L2, L3 Щиток L1, L2, L3 Štítok L1, L2, L Příchytka pro stahovací pásek Uchwyt taśmy sciągania Прихват для стягивающего пояска Príchytka pre sťahovací pásik Ucpávka Dławica Сальник Upchávka Napouštěcí hadice Wąż do czerpania Напускной шланг Napúšťacia hadica 42 PRI Těsnění Obwódka Декельный ремень Tesnenie Přepínač programování Przełącznik programowania Переключатель программирования Prepínač programovania 44 PRI Krytka tlačítka Osłona wyłącznika Крышка кнопки Krytie gombíka Filtr Filtr Фильтр Filter Podložka 4 Podkładka 4 Шайба 4 Podložka 4 47 PRI Sériový štítek Tabliczka produkcyjna Производственный щиток Sériový štítok Fólie průsvitná samolepicí Folia przezroczysta samoprzylepna Фольга прозрачная самоклеющая Fólia priesvitná samolepiaca 49 S Štítek Běh-zápis Tabliczka Ruch-zapis Щиток Ход-запись Štítok Chod-zápis - PRI Filtr napouštěcího ventilu, (není na obrázku) Filtr Zawory wlotowe (nie jest na rysunku) Фильтр напускного клапана, (нет на рисунке) Filtr napouštěcího ventilu, (není na obrázku) _I_Datum_vydani_ doc Katalog náhradních dílů 21 / 31

22 POHON _I_Datum_vydani_ doc Katalog náhradních dílů 22 / 31

23 Pohon: obrázek č D Motor Silnik Двигатель Motor Pouzdro motoru Obudowa silnika Корпус двигателя Puzdro motora Řemenice bubnu Tarcza bębna Ременный шкив барабана Remenica bubna Řemen Rzemień Ремень Remeň Šroub M10x30 Śruba M10x30 Болт M10x30 Skrutka M10x Šroub 5/16 x 11/4 Śruba 5/16"x11/4" Болт 5/16"x11/4" Skrutka 5/16"x11/4" Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka plastová Podkładka plastikowa Шайба пластмассовая Podložka plastová Podložka plastová Podkładka plastikowa Шайба пластмассовая Podložka plastová Distanční pouzdro, platí pro 6kg / 15lb Tuleja dystansowa Дистанционный корпус Distančné puzdro Distanční pouzdro, platí pro 7,5kg / 18lb Tuleja dystansowa Дистанционный корпус Distančné puzdro Deska řízení motoru Płyta sterownika silnika Доска управления двигателя Doska riadenia motora Držák řízení motoru Uchwyt sterownika silnika Держатель управления двигателя Držiak riadenia motora Šroub M5x16 Śruba M5x16 Болт M5x16 Skrutka M5x Podložka 5 Podkładka 5 Шайба 5 Podložka Šroub M4x10 Śruba M4x10 Болт M4x10 Skrutka M4x Podložka M4 Podkładka M4 Шайба M4 Podložka M Kryt transformátoru Pokrywa transformatora Крышка трансформатора Kryt transformátora Transformátor 230 / 115V Transformator 230 / 115V Трансформатор 230 / 115V Transformátor 230 / 115V Transformátor 115/230/400/440V Transformator 115/230/400/440V Трансформатор 115/230/400/440B Transformátor 115/230/400/440V Podložka 10 Podkładka 10 Шайба 10 Podložka Nýtovací matice M4 Nakrętka lutownicze M4 Заклепочная гайка M4 Nitovacie matice M Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka M4 Podkładka M4 Шайба M4 Podložka M Šroub M4x20 Śruba M4x20 Болт M4x20 Skrutka M4x Matice M5 Nakrętka M5 Гайка M5 Matica M Komunikační kabel, (není na obrázku) Kabel komunikacjyny, (nie jest na rysunku) Кабель коммуникации, (нет на рисунке) Komunikačný kábel (nie je na obrázku) Hlavní svazek vodičů, (není na obrázku) Główna wiązka przewodów, (nie jest na rysunku) Главный пучек проводников, (нет на рисунке) Hlavný zväzok vodičov (nie je na obrázku) Hlavní svazek vodičů, 440V, (není na obrázku) Główna wiązka przewodów,440v, (nie jest na rysunku) Главный пучек проводников,440v, (нет на рисунке) Hlavný zväzok vodičov, 440 V (nie je na obrázku) Držák transformátoru, V, (není na obrázku) Uchwyt transformatora, V, (nie ma na rysunku) Держатель трансформатора, В, (нет на рисунке) Držiak transformátora, V (nie je na obrázku) Svazek vodičů pohonu, (není na obrázku) Wiązka kablowa napędu, (nie ma na rysunku) Пучек проводников привода, (нет на рисунке) Zväzok vodičov pohonu (nie je na obrázku) _I_Datum_vydani_ doc Katalog náhradních dílů 23 / 31

24 VNĚJŠÍ A VNITŘNÍ BUBEN _I_Datum_vydani_ doc Katalog náhradních dílů 24 / 31

25 Vnější a vnitřní buben: obrázek č D Prací buben úplný, platí pro 6kg / 15lb Bęben prania kompletny, dla 6 kg Стиральный барабан в сборе, относится к 6 кг Prací bubon úplný, pre 6 kg Prací buben úplný, platí pro 7,5kg / 18lb Bęben prania kompletny, dla 7,5 kg Стиральный барабан в сборе, относится к 7,5 кг Prací bubon úplný, pre 7,5 kg Vnejší buben úplný, platí pro 6kg / 15lb Bęben zewnętrzny kompletny, dla 6 kg Внешний барабан в сборе, относится к 6 кг Vonkajší bubon úplný, pre 6 kg Vnejší buben úplný, platí pro 7,5kg / 18lb Bęben zewnętrzny kompletny, dla 7,5 kg Внешний барабан в сборе, относится к 7,5 кг Vonkajší bubon úplný, pre 7,5 kg Držák pružin pravý Uchwyt sprężyny prawy Держатель пружин правый Držiak pružín pravý Držák pružin levý Uchwyt sprężyny lewy Держатель пружин левый Držiak pružín ľavý Distanční pouzdro Tuleja dystansowa Дистанционный корпус Distančné puzdro Držák motoru Uchwyt silnika Держатель двигателя Držiak motoru Držák kabelu Uchwyt kabla Держатель проводников Držiak vodiče 8 R Prstenec 12 otvorů Pierścień 12 otwory Кольцо 12 отверстия Prstenec 12 otvorov 8 PRI Prstenec 24 otvorů Pierścień 24 otwory Кольцо 24 отверстия Prstenec 24 otvorov 10 PRI Zadní čelo vnějšího bubnu, platí pro 6kg / 15lb Tylne czoło zewnętrznego bębna, dla 6 kg Задний торец внешнего барабана, относится к 6 кг Zadné čelo vonkajšieho bubna, pre 6 kg Zadní čelo vnějšího bubnu, platí pro 7,5kg / 18lb Tylne czoło zewnętrznego bębna, dla 7,5 kg Задний торец внешнего барабана, относится к 7,5 кг Zadné čelo vonkajšieho bubna, pre 7,5 kg 11 PRI Těsnění vnějšího bubnu, platí pro 6kg / 15lb Uszczelka zewnętrznego bębna, dla 6 kg Уплотнение внешнего барабана, относится к 6 кг Tesnenie vonkajšieho bubna, pre 6 kg 11 PRI Těsnění vnějšího bubnu, platí pro 7,5kg / 18lb Uszczelka zewnętrznego bębna, dla 7,5 kg Уплотнение внешнего барабана, относится к 7,5 кг Tesnenie vonkajšieho bubna, pre 7,5 kg Manžeta Kołnierz Манжет Manžeta 13 PRI Spona Sprzączka Шпона Spona 14 PRI Teplotní čidlo Czujnik Датчик Teplotné čidlo 15 PRI Pouzdro pružiny Tuleja sprężyny Корпус пружины Puzdro pružiny 16 PRI Průchodka čidla termostatu Przepust czujnika termostatu Бушинг датчика термостат Priechodka čidla termostatu 17 PRI Matice průchodky čidla Nakrętka przepustu czujnika Гайка бушинга датчика Matica priechodky čidla 18 PRI Podložka průchodky Podkładka przepustu Шайба бушинга Podložka priechodky Šroub M8x70 Śruba M8x70 Винт M8x70 Skrutka M8x Šroub M8x35 Śruba M8x35 Винт M8x35 Skrutka M8x Šroub M8x70 Śruba M8x70 Винт M8x70 Skrutka M8x Šroub M8x40 Śruba M8x40 Винт M8x40 Skrutka M8x Šroub M8x60 Śruba M8x60 Винт M8x60 Skrutka M8x Matice M8 Nakrętka M8 Гайка М8 Matica M Matice M8 Nakrętka M8 Гайка М8 Matica M Podložka 8 Podkładka 8 Шайба 8 Podložka 8 32 PRI Topné těleso 2000W Grzejnik 2000W Нагревател. элемент 2000Вт Výhrevné teleso 2000W Topné těleso 2750W Grzejnik 2750W Нагревател. элемент 2750Вт Výhrevné teleso 2750W Topné těleso 3000W Grzejnik 3000W Нагревател. элемент 3000Вт Výhrevné teleso 3000W Topné těleso 2x2300W Nortec Grzejnik 2x2300W Nortec Нагревател. элемент 2x2300Вт Nortec Výhrevné teleso 2x2300W Nortec 33 PRI Ucpávka topného tělesa Uszczelka elementu grzejnego Сальник нагревательного элемента Upchávka vykurovacieho telesa Ucpávka topného tělesa Nortec Uszczelka elementu grzejnego Nortec Сальник нагревательного элемента Nortec Upchávka vykurovacieho telesa Nortec _I_Datum_vydani_ doc Katalog náhradních dílů 25 / 31

26 DVEŘE _I_Datum_vydani_ doc Katalog náhradních dílů 26 / 31

27 Dveře: obrázek č B Závěs dveří úplný kulaté dveře Zawieszenie drzwi kompletne drzwiczki okrągłe Петля двери в сборе круглые двери Záves dverí úplný okrúhle dvere Závěs dveří úplný hranaté dveře Zawieszenie drzwi kompletne drzwiczki kanciaste Петля двери в сборе многогранные двери Záves dverí úplný hranaté dvere Dveře kulaté Drzwiczki okrągłe Двери круглые Dvere okrúhle Dveře hranaté Drzwicz kanciaste Двери многогранные Dvere hranaté Výztuha dveří, platí pro kulaté dveře Usztywnienie drzwi, dla drzwiczki okrągłe Арматура двери, относится к круглые двери Výstuha dverí, pre okrúhle dvere 4 PRI Výztuha dveří, platí pro hranaté dveře Usztywnienie drzwi, dla drzwiczki kanciaste Арматура двери, относится к круглые двери Výstuha dverí, pre hranaté dvere Podložka západky Podkładka zapadki Шайба защелки Podložka západky 6 PRI Sklo dveří Szkło Стекло двери Sklo 7 PRI Těsnění skla dveří Uszczelka drzwiczek Уплотнение двери Tesnenie dverí 8 PRI Západka dveří Zapadka drzwiczek Защелка двери Západka dverí 9 PRI Kostka závěsu dveří Klocek Кубик петли двери Kocka Vymezovací podložka západky Podkładka dystansowa zapadki Ограничительная шайба защелки Vymedzovacia podložka západky 11 PRI Šroub M6x20, platí pro kulaté a hranaté dveře Śruba M6x20 Винт M6x20 Skrutka M6x20 13 PRI Rozměrová podložka Podkładka dystansowa Ограничительная шайба Rozmerová podložka Matice M6 Nakrętka M6 Гайка М6 Matica M Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka Šroub M6x25, platí pro kulaté dveře Śruba M6x25, dla drzwiczki okrągłe Винт M6x25, относится к круглые двери Skrutka M6x25, pre okrúhle dvere 20 PRI Šroub M6x25, platí pro hranaté dveře Śruba M6x25, dla drzwiczki kanciaste Винт M6x25 Skrutka M6x25, pre hranaté dvere Lepidlo pro lepení šroubů - poz. 11, 20, (není na obrázku) Klej do klejenia śrub-poz. 11, 20, (nie ma na rysunku) Клей для приклеивания винтов - поз. 11, 20, (нет на рисунке) Lepidlo na lepenie skrutiek poz. 11,20 (nie je na obrázku) _I_Datum_vydani_ doc Katalog náhradních dílů 27 / 31

28 NÁBOJ 6kg / 15lb _I_Datum_vydani_ doc Katalog náhradních dílů 28 / 31

29 Náboj 6kg / 15lb: obrázek č A Náboj Piasta Ступица Náboj Rameno úplné Ramię kompletne Плечо в сборе Rameno úplné 3 PRI Ložisko Łożysko Подшипник Ložisko 4 PRI Ložisko Łożysko Подшипник Ložisko 5 PRI Axiální kroužek Pierścień czołowy Аксиальное кольцо Axiálny krúžok 6 PRI Kroužek hřídele Pierścień kołnierzowy Кольцо вала Krúžok hriadeľa Šroub M8x35 Śruba M8x35 Винт M8x35 Skrutka M8x Šroub M10x35 Śruba M10x35 Винт M10x35 Skrutka M10x35 10 PRI Podložka 22x10x1 Podkładka 22x10x1 Шайба 22x10x1 Podložka 22x10x Podložka 13 Podkładka 13 Шайба 13 Podložka Podložka 10 Podkładka 10 Шайба 10 Podložka Podložka 10 Podkładka 10 Шайба 10 Podložka Matice M10 Nakrętka M10 Гайка М10 Matica M Matice M8 Nakrętka M8 Гайка М8 Matica M Šroub M12x35 Śruba M12x35 Винт M12x35 Skrutka M12x Náboj úplný Piasta kompletna Втулка в сборе Náboj úplný Lepidlo Loctite 603 pro lepení ložiska - pos. 3, 4 Klej Loctite 603 do klejenia łożyska - poz. 3, 4 (nie ma Клей Loctite 603 для клейки подшипника - поз. 3, 4 Lepidlo Loctite 603 na lepenie ložiska poz. 3,4 - (není na obrázku) na rysunku) (нет на рисунке) (nie je na obrázku) _I_Datum_vydani_ doc Katalog náhradních dílů 29 / 31

30 NÁBOJ 7,5kg / 18lb _I_Datum_vydani_ doc Katalog náhradních dílů 30 / 31

31 Náboj 7,5kg / 18lb: obrázek č B Náboj Piasta Ступица Náboj Rameno úplné Ramię kompletne Плечо в сборе Rameno úplné Ložisko Łożysko Подшипник Ložisko Ložisko Łożysko Подшипник Ložisko Rozpěrný kroužek Pierścień Кольцо Krúžok 6 PRI Axiální těsnění Uszczelka oporowa Осевое уплотнение Axiálne tesnenie 7 PRI Kroužek hřídele Pierścień kołnierzowy Кольцо вала Krúžok hriadeľa Šroub M8x35 Śruba M8x35 Винт M8x35 Skrutka M8x Šroub M10x35 Śruba M10x35 Винт M10x35 Skrutka M10x35 10 PRI Podložka 22x11x3 Podkładka 22x11x3 Шайба 22x11x3 Podložka 22x11x Podložka 13 Podkładka 13 Шайба 13 Podložka Šroub M12x35 Śruba M12x35 Винт M12x35 Skrutka M12x Podložka 10 Podkładka 10 Шайба 10 Podložka Podložka 10 Podkładka 10 Шайба 10 Podložka Matice M10 Nakrętka M10 Гайка М10 Matica M Matice M8 Nakrętka M8 Гайка М8 Matica M Náboj úplný Piasta kompletna Втулка в сборе Náboj úplný Lepidlo Loctite 603 pro lepení ložiska - pos. 3, 4 Klej Loctite 603 do klejenia łożyska - poz. 3, 4 (nie ma Клей Loctite 603 для клейки подшипника - поз. 3, 4 Lepidlo Loctite 603 na lepenie ložiska poz. 3,4 - (není na obrázku) na rysunku) (нет на рисунке) (nie je na obrázku) _I_Datum_vydani_ doc Katalog náhradních dílů 31 / 31
