PRŮMYSLOVÝ VYSOKOOTÁČKOVÝ PRACÍ STROJ S ODSTŘEĎOVÁNÍM. 16kg КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ KATALÓG NÁHRADNÝCH DIELOV

Transkript

1 PRŮMYSLOVÝ VYSOKOOTÁČKOVÝ PRACÍ STROJ S ODSTŘEĎOVÁNÍM 16kg KATALOG NÁHRADNÍCH DÍLŮ KATALOG CZĘŚCI ZAMIENNYCH КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ KATALÓG NÁHRADNÝCH DIELOV F Datum vydání:

2

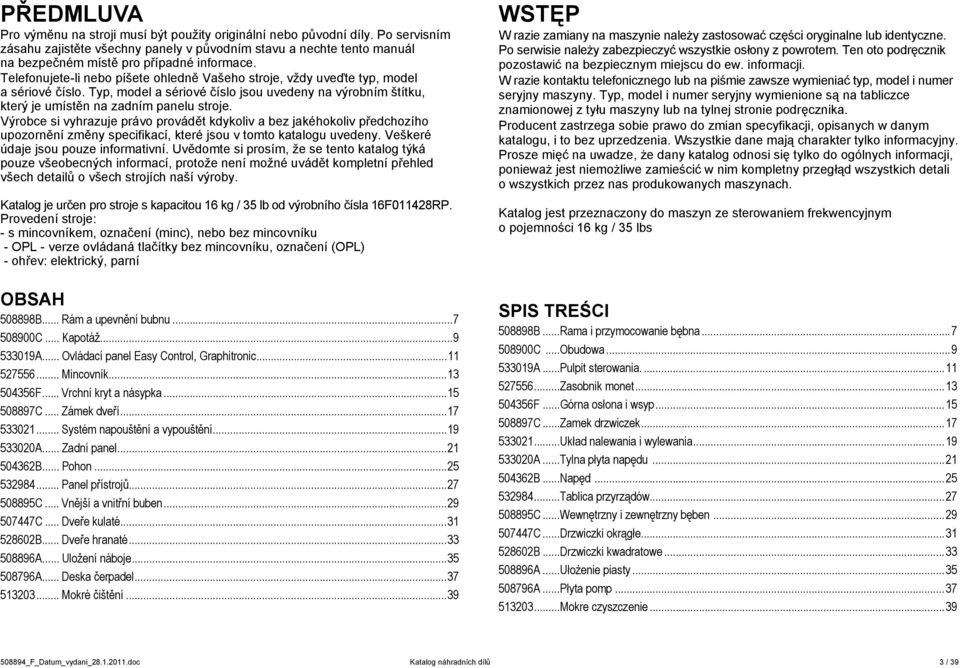

3 PŘEDMLUVA Pro výměnu na stroji musí být použity originální nebo původní díly. Po servisním zásahu zajistěte všechny panely v původním stavu a nechte tento manuál na bezpečném místě pro případné informace. Telefonujete-li nebo píšete ohledně Vašeho stroje, vždy uveďte typ, model a sériové číslo. Typ, model a sériové číslo jsou uvedeny na výrobním štítku, který je umístěn na zadním panelu stroje. Výrobce si vyhrazuje právo provádět kdykoliv a bez jakéhokoliv předchozího upozornění změny specifikací, které jsou v tomto katalogu uvedeny. Veškeré údaje jsou pouze informativní. Uvědomte si prosím, že se tento katalog týká pouze všeobecných informací, protože není možné uvádět kompletní přehled všech detailů o všech strojích naší výroby. Katalog je určen pro stroje s kapacitou 16 kg / 35 lb od výrobního čísla 16F011428RP. Provedení stroje: - s mincovníkem, označení (minc), nebo bez mincovníku - OPL - verze ovládaná tlačítky bez mincovníku, označení (OPL) - ohřev: elektrický, parní OBSAH B... Rám a upevnění bubnu C... Kapotáž A... Ovládací panel Easy Control, Graphitronic Mincovník F... Vrchní kryt a násypka C... Zámek dveří Systém napouštění a vypouštění A... Zadní panel B... Pohon Panel přístrojů C... Vnější a vnitřní buben C... Dveře kulaté B... Dveře hranaté A... Uložení náboje A... Deska čerpadel Mokré čištění...39 WSTĘP W razie zamiany na maszynie należy zastosować części oryginalne lub identyczne. Po serwisie należy zabezpieczyć wszystkie osłony z powrotem. Ten oto podręcznik pozostawić na bezpiecznym miejscu do ew. informacji. W razie kontaktu telefonicznego lub na piśmie zawsze wymieniać typ, model i numer seryjny maszyny. Typ, model i numer seryjny wymienione są na tabliczce znamionowej z tyłu maszyny lub na tylnej stronie podręcznika. Producent zastrzega sobie prawo do zmian specyfikacji, opisanych w danym katalogu, i to bez uprzedzenia. Wszystkie dane mają charakter tylko informacyjny. Prosze mięć na uwadze, że dany katalog odnosi się tylko do ogólnych informacji, ponieważ jest niemożliwe zamieścić w nim kompletny przegłąd wszystkich detali o wszystkich przez nas produkowanych maszynach. Katalog jest przeznaczony do maszyn ze sterowaniem frekwencyjnym o pojemności 16 kg / 35 lbs SPIS TREŚCI B...Rama i przymocowanie bębna C...Obudowa A...Pulpit sterowania Zasobnik monet F...Górna osłona i wsyp C...Zamek drzwiczek Układ nalewania i wylewania A...Tylna płyta napędu B...Napęd Tablica przyrządów C...Wewnętrzny i zewnętrzny bęben C...Drzwiczki okrągłe B...Drzwiczki kwadratowe A...Ułożenie piasty A...Płyta pomp Mokre czyszczenie _F_Datum_vydani_ doc Katalog náhradních dílů 3 / 39

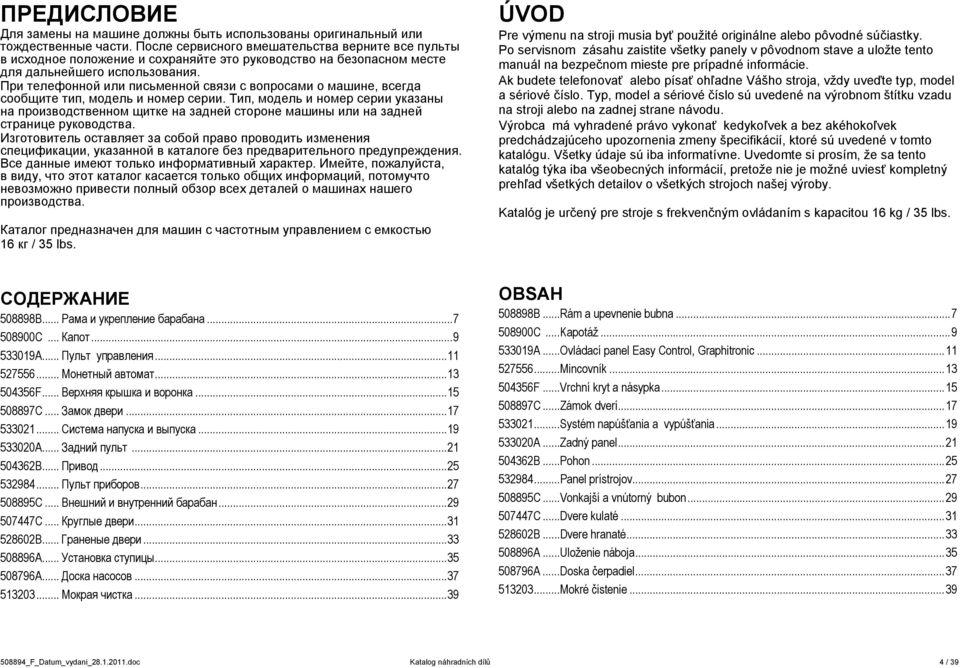

4 ПРЕДИСЛОВИЕ Для замены на машине должны быть использованы оригинальный или тождественные части. После сервисного вмешательства верните все пульты в исходное положение и сохраняйте это руководство на безопасном месте для дальнейшего использования. При телефонной или письменной связи с вопросами о машине, всегда сообщите тип, модель и номер серии. Тип, модель и номер серии указаны на производственном щитке на задней стороне машины или на задней странице руководства. Изготовитель оставляет за собой право проводить изменения спецификации, указанной в каталоге без предварительного предупреждения. Все данные имеют только информативный характер. Имейте, пожалуйста, в виду, что этот каталог касается только общих информаций, потомучто невозможно привести полный обзор всех деталей о машинах нашего производства. Каталог предназначен для машин с частотным управлением с емкостью 16 кг / 35 lbs. ÚVOD Pre výmenu na stroji musia byť použité originálne alebo pôvodné súčiastky. Po servisnom zásahu zaistite všetky panely v pôvodnom stave a uložte tento manuál na bezpečnom mieste pre prípadné informácie. Ak budete telefonovať alebo písať ohľadne Vášho stroja, vždy uveďte typ, model a sériové číslo. Typ, model a sériové číslo sú uvedené na výrobnom štítku vzadu na stroji alebo na zadnej strane návodu. Výrobca má vyhradené právo vykonať kedykoľvek a bez akéhokoľvek predchádzajúceho upozornenia zmeny špecifikácií, ktoré sú uvedené v tomto katalógu. Všetky údaje sú iba informatívne. Uvedomte si prosím, že sa tento katalóg týka iba všeobecných informácií, pretože nie je možné uviesť kompletný prehľad všetkých detailov o všetkých strojoch našej výroby. Katalóg je určený pre stroje s frekvenčným ovládaním s kapacitou 16 kg / 35 lbs. СОДЕРЖАНИЕ B... Рама и укрепление барабана C... Капот A... Пульт управления Монетный автомат F... Верхняя крышка и воронка C... Замок двери Система напуска и выпуска A... Задний пульт B... Привод Пульт приборов C... Внешний и внутренний барабан C... Круглые двери B... Граненые двери A... Установка ступицы A... Доска насосов Мокрая чистка...39 OBSAH B...Rám a upevnenie bubna C...Kapotáž A...Ovládací panel Easy Control, Graphitronic Mincovník F...Vrchní kryt a násypka C...Zámok dverí Systém napúšťania a vypúšťania A...Zadný panel B...Pohon Panel prístrojov C...Vonkajší a vnútorný bubon C...Dvere kulaté B...Dvere hranaté A...Uloženie náboja A...Doska čerpadiel Mokré čistenie _F_Datum_vydani_ doc Katalog náhradních dílů 4 / 39

5 508894_F_Datum_vydani_ doc Katalog náhradních dílů 5 / 39

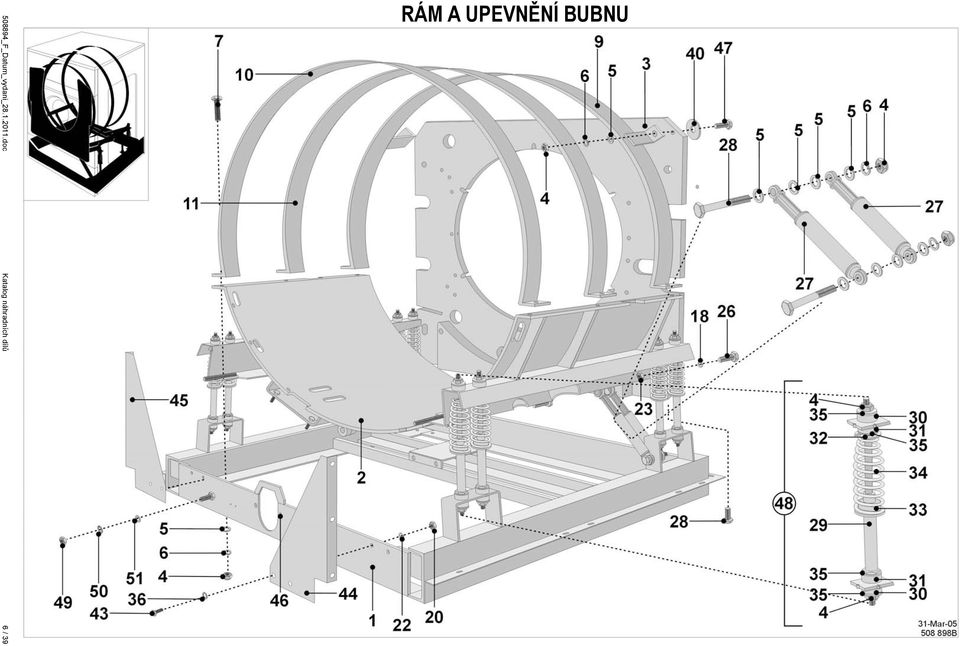

6 RÁM A UPEVNĚNÍ BUBNU _F_Datum_vydani_ doc Katalog náhradních dílů 6 / 39

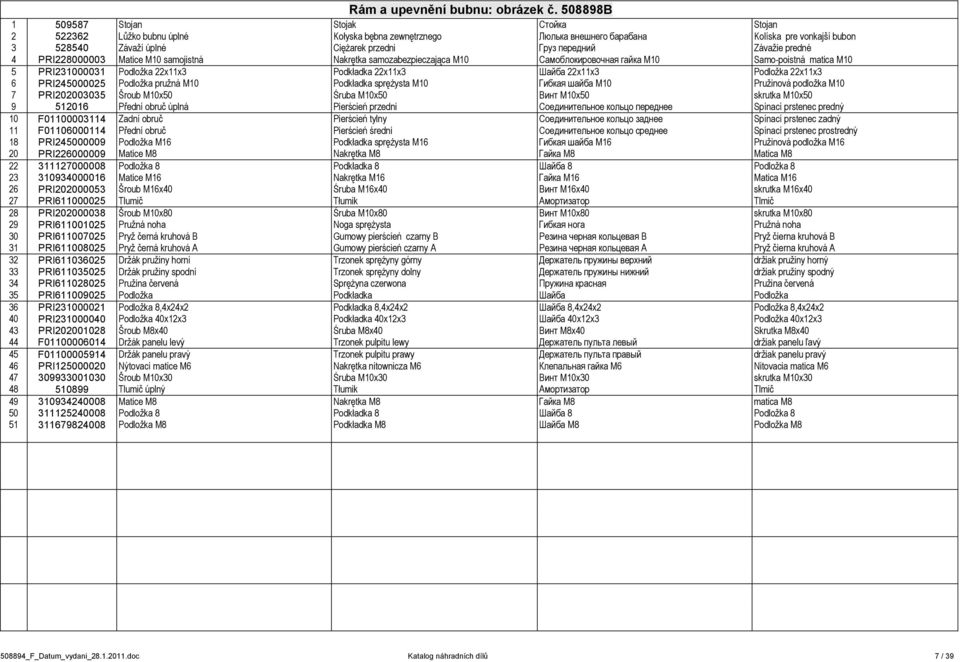

7 Rám a upevnění bubnu: obrázek č B Stojan Stojak Стойка Stojan Lůžko bubnu úplné Kołyska bębna zewnętrznego Люлька внешнего барабана Kolíska pre vonkajší bubon Závaží úplné Ciężarek przedni Груз передний Závažie predné 4 PRI Matice M10 samojistná Nakrętka samozabezpieczająca M10 Самоблокировочная гайка M10 Samo-poistná matica M10 5 PRI Podložka 22x11x3 Podkładka 22x11x3 Шайба 22x11x3 Podložka 22x11x3 6 PRI Podložka pružná M10 Podkładka sprężysta M10 Гибкая шайба M10 Pružinová podložka M10 7 PRI Šroub M10x50 Śruba M10x50 Винт M10x50 skrutka M10x Přední obruč úplná Pierścień przedni Соединительное кольцо переднее Spínací prstenec predný 10 F Zadní obruč Pierścień tylny Соединительное кольцо заднее Spínací prstenec zadný 11 F Přední obruč Pierścień średni Соединительное кольцо среднее Spínací prstenec prostredný 18 PRI Podložka M16 Podkładka sprężysta M16 Гибкая шайба M16 Pružinová podložka M16 20 PRI Matice M8 Nakrętka M8 Гайка M8 Matica M Podložka 8 Podkładka 8 Шайба 8 Podložka Matice M16 Nakrętka M16 Гайка M16 Matica M16 26 PRI Šroub M16x40 Śruba M16x40 Винт M16x40 skrutka M16x40 27 PRI Tlumič Tłumik Амортизатор Tlmič 28 PRI Šroub M10x80 Śruba M10x80 Винт M10x80 skrutka M10x80 29 PRI Pružná noha Noga sprężysta Гибкая нога Pružná noha 30 PRI Pryž černá kruhová B Gumowy pierścień czarny B Резина черная кольцевая B Pryž čierna kruhová B 31 PRI Pryž černá kruhová A Gumowy pierścień czarny A Резина черная кольцевая A Pryž čierna kruhová A 32 PRI Držák pružiny horní Trzonek sprężyny górny Держатель пружины верхний držiak pružiny horný 33 PRI Držák pružiny spodní Trzonek sprężyny dolny Держатель пружины нижний držiak pružiny spodný 34 PRI Pružina červená Sprężyna czerwona Пружина красная Pružina červená 35 PRI Podložka Podkładka Шайба Podložka 36 PRI Podložka 8,4x24x2 Podkładka 8,4x24x2 Шайба 8,4x24x2 Podložka 8,4x24x2 40 PRI Podložka 40x12x3 Podkładka 40x12x3 Шайба 40x12x3 Podložka 40x12x3 43 PRI Šroub M8x40 Śruba M8x40 Винт M8x40 Skrutka M8x40 44 F Držák panelu levý Trzonek pulpitu lewy Держатель пульта левый držiak panelu ľavý 45 F Držák panelu pravý Trzonek pulpitu prawy Держатель пульта правый držiak panelu pravý 46 PRI Nýtovací matice M6 Nakrętka nitownicza M6 Клепальная гайка M6 Nitovacia matica M Šroub M10x30 Śruba M10x30 Винт M10x30 skrutka M10x Tlumič úplný Tłumik Амортизатор Tlmič Matice M8 Nakrętka M8 Гайка M8 matica M Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka M8 Podkładka M8 Шайба M8 Podložka M _F_Datum_vydani_ doc Katalog náhradních dílů 7 / 39

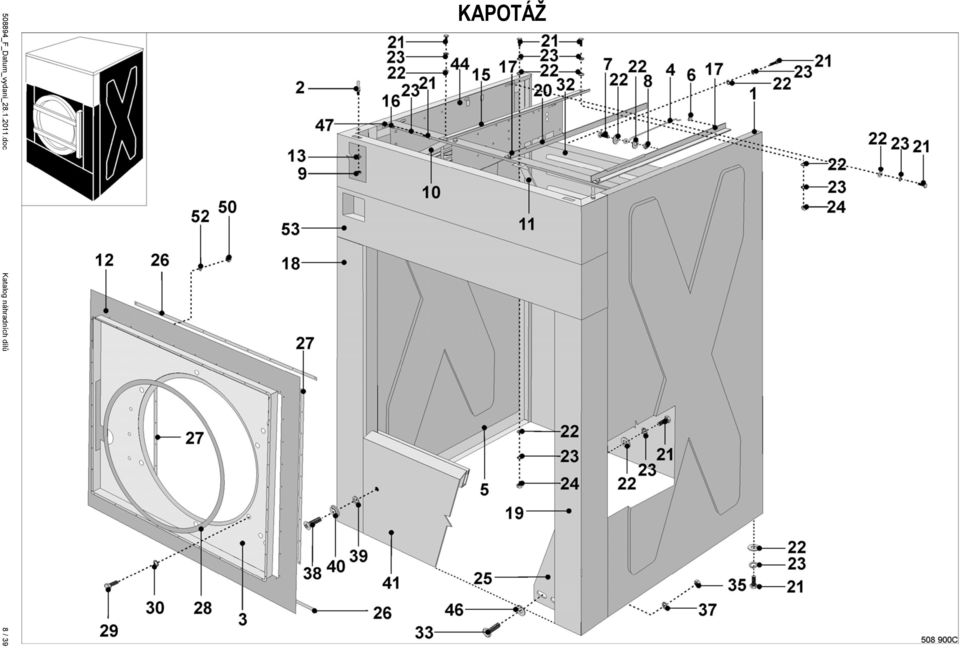

8 KAPOTÁŽ _F_Datum_vydani_ doc Katalog náhradních dílů 8 / 39

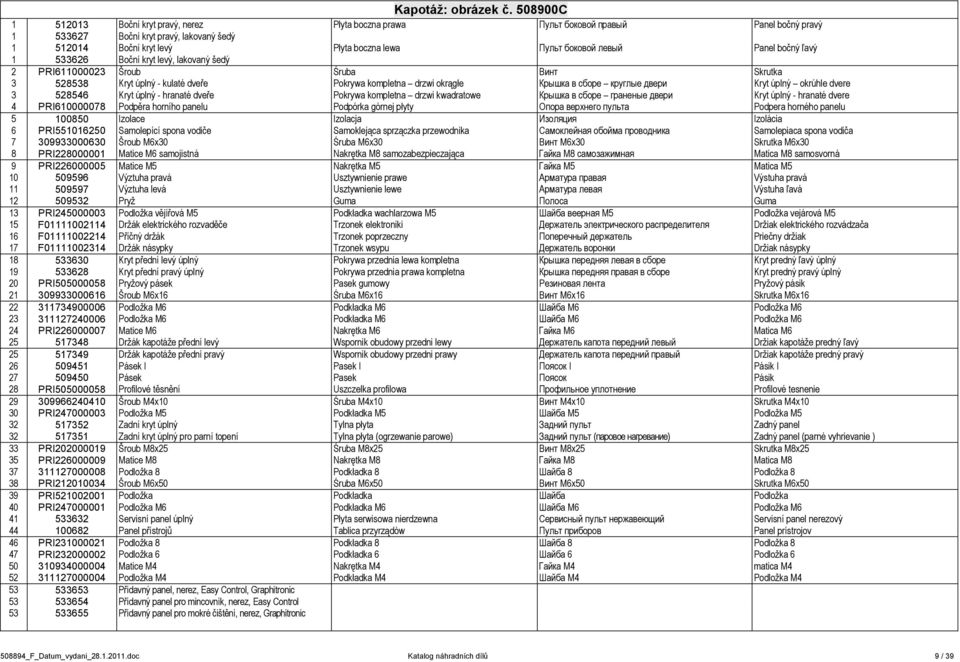

9 Kapotáž: obrázek č C Boční kryt pravý, nerez Płyta boczna prawa Пульт боковой правый Panel bočný pravý Boční kryt pravý, lakovaný šedý Boční kryt levý Płyta boczna lewa Пульт боковой левый Panel bočný ľavý Boční kryt levý, lakovaný šedý 2 PRI Šroub Śruba Винт Skrutka Kryt úplný - kulaté dveře Pokrywa kompletna drzwi okrągłe Крышка в сборе круглые двери Kryt úplný okrúhle dvere Kryt úplný - hranaté dveře Pokrywa kompletna drzwi kwadratowe Крышка в сборе граненые двери Kryt úplný - hranaté dvere 4 PRI Podpěra horního panelu Podpórka górnej płyty Опора верхнего пульта Podpera horného panelu Izolace Izolacja Изоляция Izolácia 6 PRI Samolepící spona vodiče Samoklejąca sprzączka przewodnika Самоклейная обойма проводника Samolepiaca spona vodiča Šroub M6x30 Śruba M6x30 Винт M6x30 Skrutka M6x30 8 PRI Matice M6 samojistná Nakrętka M8 samozabezpieczająca Гайка M8 самозажимная Matica M8 samosvorná 9 PRI Matice M5 Nakrętka M5 Гайка M5 Matica M Výztuha pravá Usztywnienie prawe Арматура правая Výstuha pravá Výztuha levá Usztywnienie lewe Арматура левая Výstuha ľavá Pryž Guma Полоса Guma 13 PRI Podložka vějířová M5 Podkładka wachlarzowa M5 Шайба веерная M5 Podložka vejárová M5 15 F Držák elektrického rozvaděče Trzonek elektroniki Держатель электрического распределителя Držiak elektrického rozvádzača 16 F Příčný držák Trzonek poprzeczny Поперечный держатель Priečny držiak 17 F Držák násypky Trzonek wsypu Держатель воронки Držiak násypky Kryt přední levý úplný Pokrywa przednia lewa kompletna Крышка передняя левая в сборе Kryt predný ľavý úplný Kryt přední pravý úplný Pokrywa przednia prawa kompletna Крышка передняя правая в сборе Kryt predný pravý úplný 20 PRI Pryžový pásek Pasek gumowy Резиновая лента Pryžový pásik Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Podložka M6 Podkładka M6 Шайба M6 Podložka M Podložka M6 Podkładka M6 Шайба M6 Podložka M6 24 PRI Matice M6 Nakrętka M6 Гайка M6 Matica M Držák kapotáže přední levý Wspornik obudowy przedni lewy Держатель капота передний левый Držiak kapotáže predný ľavý Držák kapotáže přední pravý Wspornik obudowy przedni prawy Держатель капота передний правый Držiak kapotáže predný pravý Pásek I Pasek I Поясок I Pásik I Pásek Pasek Поясок Pásik 28 PRI Profilové těsnění Uszczelka profilowa Профильное уплотнение Profilové tesnenie Šroub M4x10 Śruba M4x10 Винт M4x10 Skrutka M4x10 30 PRI Podložka M5 Podkładka M5 Шайба M5 Podložka M Zadní kryt úplný Tylna płyta Задний пульт Zadný panel Zadní kryt úplný pro parní topení Tylna płyta (ogrzewanie parowe) Задний пульт (паровое нагревание) Zadný panel (parné vyhrievanie ) 33 PRI Šroub M8x25 Śruba M8x25 Винт M8x25 Skrutka M8x25 35 PRI Matice M8 Nakrętka M8 Гайка M8 Matica M Podložka 8 Podkładka 8 Шайба 8 Podložka 8 38 PRI Šroub M6x50 Śruba M6x50 Винт M6x50 Skrutka M6x50 39 PRI Podložka Podkładka Шайба Podložka 40 PRI Podložka M6 Podkładka M6 Шайба M6 Podložka M Servisní panel úplný Płyta serwisowa nierdzewna Сервисный пульт нержавеющий Servisní panel nerezový Panel přístrojů Tablica przyrządów Пульт приборов Panel prístrojov 46 PRI Podložka 8 Podkładka 8 Шайба 8 Podložka 8 47 PRI Podložka 6 Podkładka 6 Шайба 6 Podložka Matice M4 Nakrętka M4 Гайка M4 matica M Podložka M4 Podkładka M4 Шайба M4 Podložka M Přídavný panel, nerez, Easy Control, Graphitronic Přídavný panel pro mincovník, nerez, Easy Control Přídavný panel pro mokré čištění, nerez, Graphitronic _F_Datum_vydani_ doc Katalog náhradních dílů 9 / 39

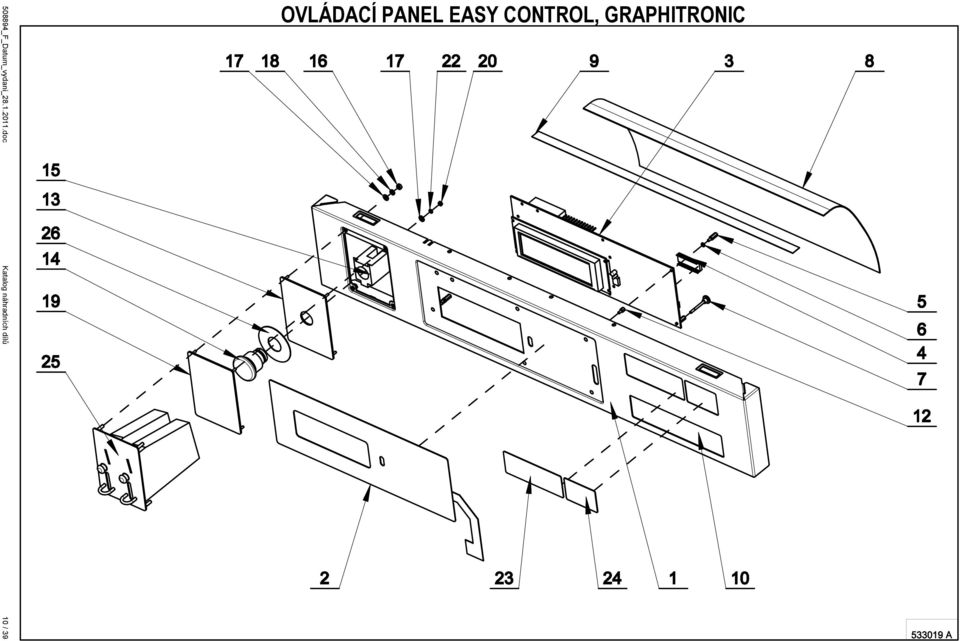

10 OVLÁDACÍ PANEL EASY CONTROL, GRAPHITRONIC _F_Datum_vydani_ doc Katalog náhradních dílů 10 / 39

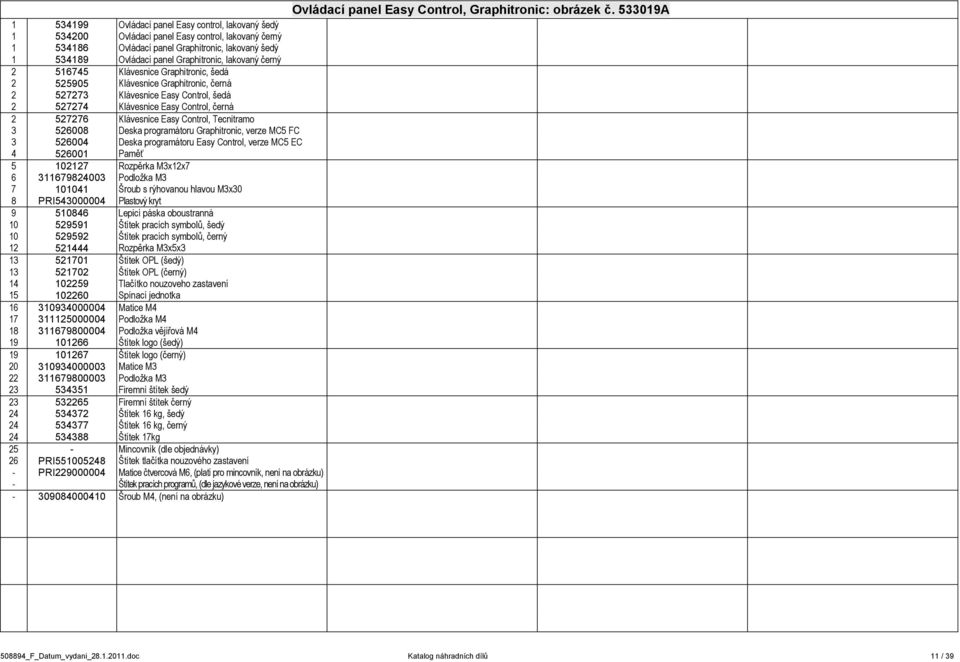

11 Ovládací panel Easy control, lakovaný šedý Ovládací panel Easy control, lakovaný černý Ovládací panel Graphitronic, lakovaný šedý Ovládací panel Graphitronic, lakovaný černý Klávesnice Graphitronic, šedá Klávesnice Graphitronic, černá Klávesnice Easy Control, šedá Klávesnice Easy Control, černá Klávesnice Easy Control, Tecnitramo Deska programátoru Graphitronic, verze MC5 FC Deska programátoru Easy Control, verze MC5 EC Paměť Rozpěrka M3x12x Podložka M Šroub s rýhovanou hlavou M3x30 8 PRI Plastový kryt Lepicí páska oboustranná Štítek pracích symbolů, šedý Štítek pracích symbolů, černý Rozpěrka M3x5x Štítek OPL (šedý) Štítek OPL (černý) Tlačítko nouzoveho zastavení Spínací jednotka Matice M Podložka M Podložka vějířová M Štítek logo (šedý) Štítek logo (černý) Matice M Podložka M Firemní štítek šedý Firemní štítek černý Štítek 16 kg, šedý Štítek 16 kg, černý Štítek 17kg 25 - Mincovník (dle objednávky) 26 PRI Štítek tlačítka nouzového zastavení - PRI Matice čtvercová M6, (platí pro mincovník, není na obrázku) - Štítek pracích programů, (dle jazykové verze, není na obrázku) Šroub M4, (není na obrázku) Ovládací panel Easy Control, Graphitronic: obrázek č A _F_Datum_vydani_ doc Katalog náhradních dílů 11 / 39

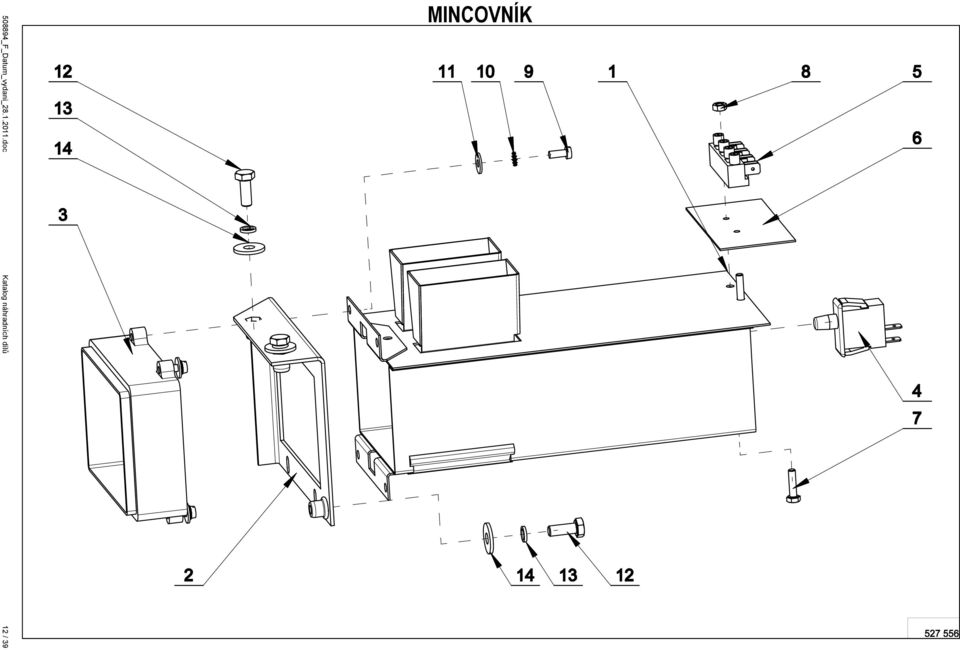

12 MINCOVNÍK _F_Datum_vydani_ doc Katalog náhradních dílů 12 / 39

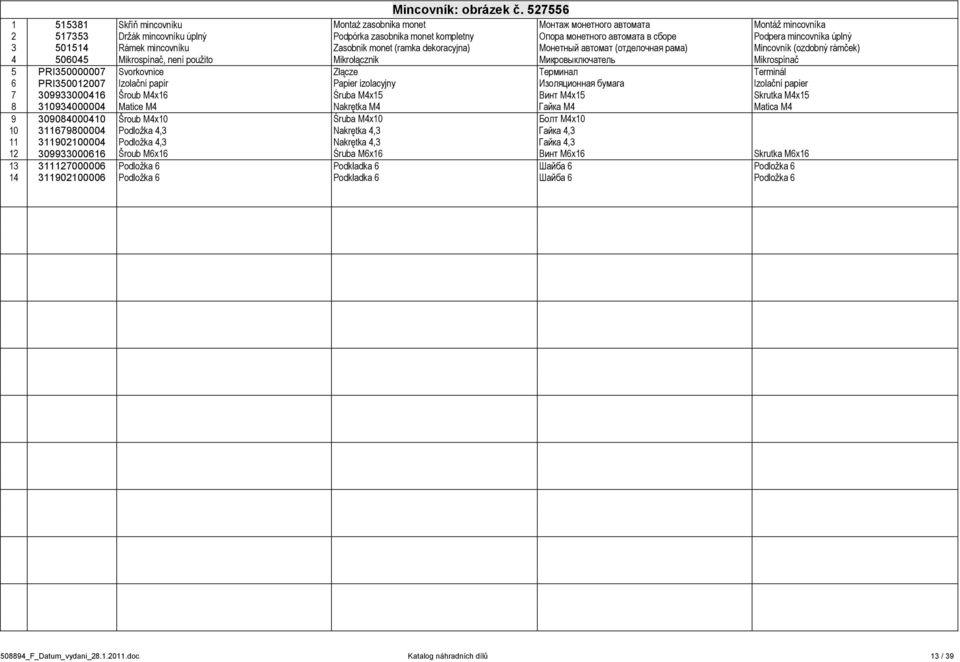

13 Mincovník: obrázek č Skříň mincovníku Montaż zasobnika monet Монтаж монетного автомата Montáž mincovníka Držák mincovníku úplný Podpórka zasobnika monet kompletny Опора монетного автомата в сборе Podpera mincovníka úplný Rámek mincovníku Zasobnik monet (ramka dekoracyjna) Монетный автомат (отделочная рама) Mincovník (ozdobný rámček) Mikrospínač, není použito Mikrołącznik Микровыключатель Mikrospínač 5 PRI Svorkovnice Złącze Терминал Terminál 6 PRI Izolační papír Papier izolacyjny Изоляционная бумага Izolační papier Šroub M4x16 Śruba M4x15 Винт M4x15 Skrutka M4x Matice M4 Nakrętka M4 Гайка M4 Matica M Šroub M4x10 Śruba M4x10 Болт M4x Podložka 4,3 Nakrętka 4,3 Гайка 4, Podložka 4,3 Nakrętka 4,3 Гайка 4, Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka _F_Datum_vydani_ doc Katalog náhradních dílů 13 / 39

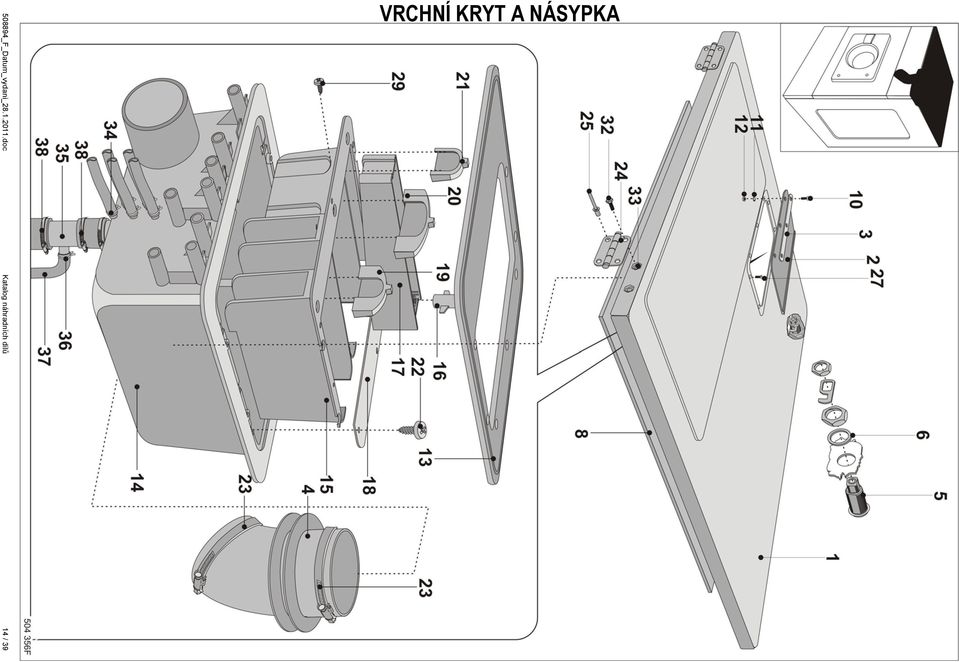

14 VRCHNÍ KRYT A NÁSYPKA _F_Datum_vydani_ doc Katalog náhradních dílů 14 / 39

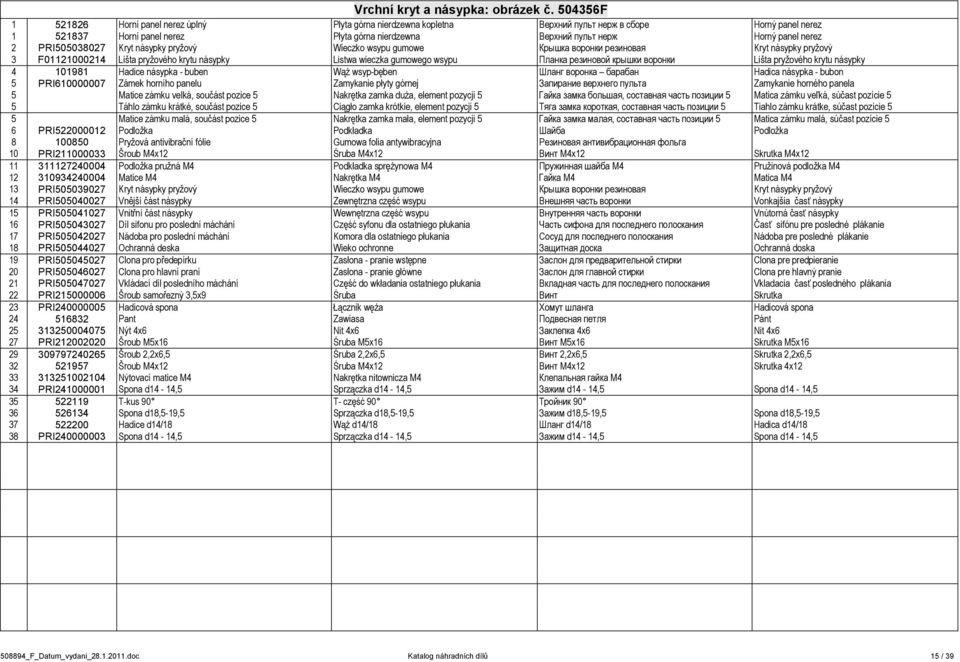

15 Vrchní kryt a násypka: obrázek č F Horní panel nerez úplný Płyta górna nierdzewna kopletna Верхний пульт нерж в сборе Horný panel nerez Horní panel nerez Płyta górna nierdzewna Верхний пульт нерж Horný panel nerez 2 PRI Kryt násypky pryžový Wieczko wsypu gumowe Крышка воронки резиновая Kryt násypky pryžový 3 F Lišta pryžového krytu násypky Listwa wieczka gumowego wsypu Планка резиновой крышки воронки Lišta pryžového krytu násypky Hadice násypka - buben Wąż wsyp-bęben Шланг воронка барабан Hadica násypka - bubon 5 PRI Zámek horního panelu Zamykanie płyty górnej Запирание верхнего пульта Zamykanie horného panela 5 Matice zámku velká, součást pozice 5 Nakrętka zamka duża, element pozycji 5 Гайка замка большая, составная часть позиции 5 Matica zámku veľká, súčast pozície 5 5 Táhlo zámku krátké, součást pozice 5 Ciągło zamka krótkie, element pozycji 5 Тяга замка короткая, составная часть позиции 5 Tiahlo zámku krátke, súčast pozície 5 5 Matice zámku malá, součást pozice 5 Nakrętka zamka mała, element pozycji 5 Гайка замка малая, составная часть позиции 5 Matica zámku malá, súčast pozície 5 6 PRI Podložka Podkładka Шайба Podložka Pryžová antivibrační fólie Gumowa folia antywibracyjna Резиновая антивибрационная фольга 10 PRI Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka M4x Podložka pružná M4 Podkładka sprężynowa M4 Пружинная шайба M4 Pružinová podložka M Matice M4 Nakrętka M4 Гайка M4 Matica M4 13 PRI Kryt násypky pryžový Wieczko wsypu gumowe Крышка воронки резиновая Kryt násypky pryžový 14 PRI Vnější část násypky Zewnętrzna część wsypu Внешняя часть воронки Vonkajšia časť násypky 15 PRI Vnitřní část násypky Wewnętrzna część wsypu Внутренняя часть воронки Vnútorná časť násypky 16 PRI Díl sifonu pro poslední máchání Część syfonu dla ostatniego płukania Часть сифона для последнего полоскания Časť sifónu pre posledné plákanie 17 PRI Nádoba pro poslední máchání Komora dla ostatniego płukania Сосуд для последнего полоскания Nádoba pre posledné plákanie 18 PRI Ochranná deska Wieko ochronne Защитная доска Ochranná doska 19 PRI Clona pro předepírku Zasłona - pranie wstępne Заслон для предварительной стирки Clona pre predpieranie 20 PRI Clona pro hlavní praní Zasłona - pranie główne Заслон для главной стирки Clona pre hlavný pranie 21 PRI Vkládací díl posledního máchání Część do wkładania ostatniego płukania Вкладная часть для последнего полоскания Vkladacia časť posledného plákania 22 PRI Šroub samořezný 3,5x9 Śruba Винт Skrutka 23 PRI Hadicová spona Łącznik węża Хомут шланга Hadicová spona Pant Zawiasa Подвесная петля Pánt Nýt 4x6 Nit 4x6 Заклепка 4x6 Nit 4x6 27 PRI Šroub M5x16 Śruba M5x16 Винт M5x16 Skrutka M5x Šroub 2,2x6,5 Śruba 2,2x6,5 Винт 2,2x6,5 Skrutka 2,2x6, Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka 4x Nýtovací matice M4 Nakrętka nitownicza M4 Клепальная гайка M4 34 PRI Spona d14-14,5 Sprzączka d14-14,5 Зажим d14-14,5 Spona d14-14, T-kus 90 T- część 90 Тройник Spona d18,5-19,5 Sprzączka d18,5-19,5 Зажим d18,5-19,5 Spona d18,5-19, Hadice d14/18 Wąż d14/18 Шланг d14/18 Hadica d14/18 38 PRI Spona d14-14,5 Sprzączka d14-14,5 Зажим d14-14,5 Spona d14-14, _F_Datum_vydani_ doc Katalog náhradních dílů 15 / 39

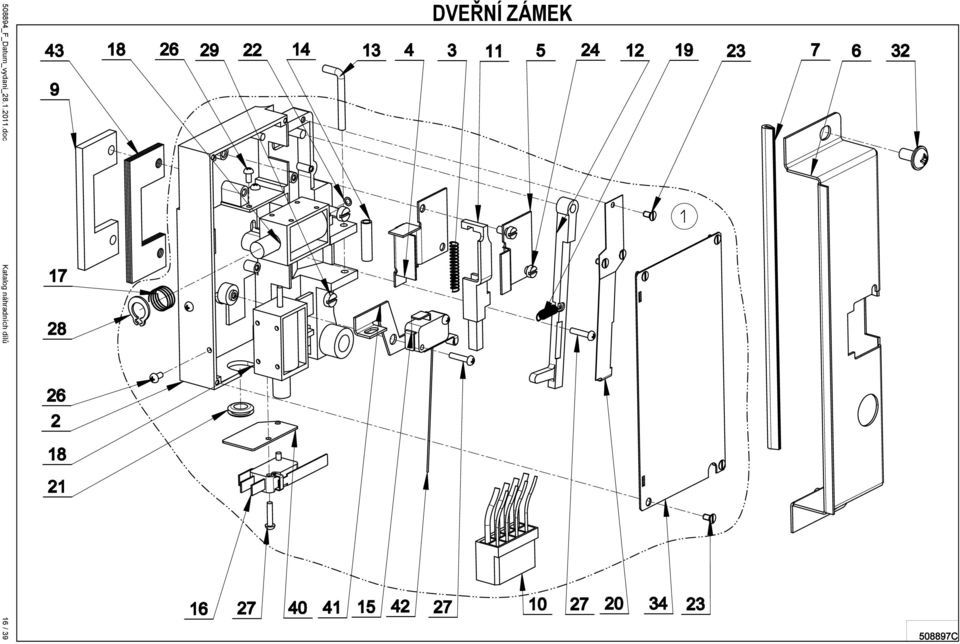

16 DVEŘNÍ ZÁMEK _F_Datum_vydani_ doc Katalog náhradních dílů 16 / 39

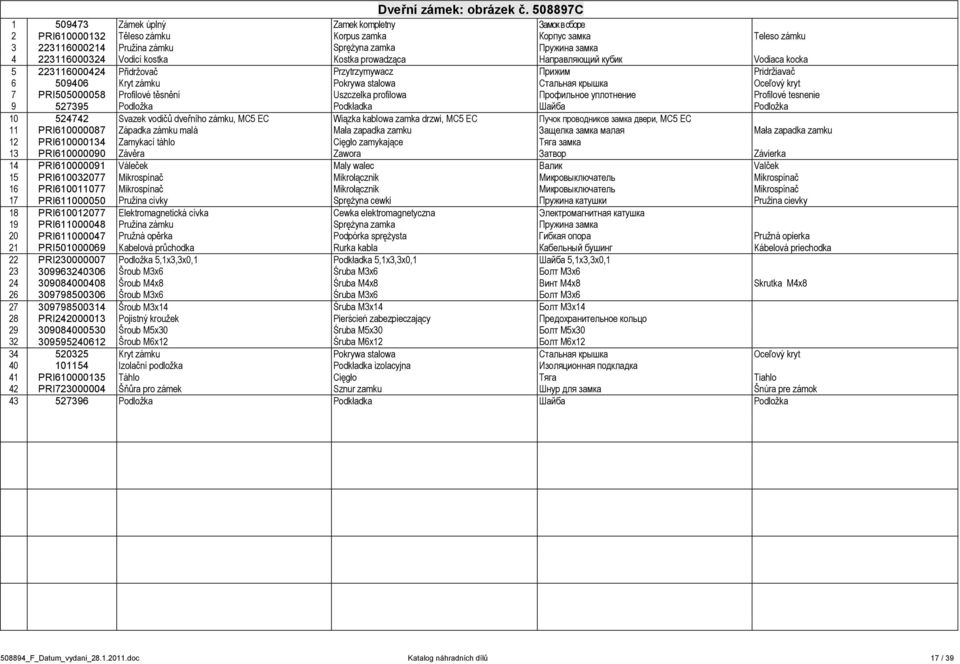

17 Dveřní zámek: obrázek č C Zámek úplný Zamek kompletny Замок в сборе 2 PRI Těleso zámku Korpus zamka Корпус замка Teleso zámku Pružina zámku Sprężyna zamka Пружина замка Vodicí kostka Kostka prowadząca Направляющий кубик Vodiaca kocka Přidržovač Przytrzymywacz Прижим Pridržiavač Kryt zámku Pokrywa stalowa Стальная крышка Oceľový kryt 7 PRI Profilové těsnění Uszczelka profilowa Профильное уплотнение Profilové tesnenie Podložka Podkładka Шайба Podložka Svazek vodičů dveřního zámku, MC5 EC Wiązka kablowa zamka drzwi, MC5 EC Пучок проводников замка двери, MC5 EC 11 PRI Západka zámku malá Mała zapadka zamku Защелка замка малая Mała zapadka zamku 12 PRI Zamykací táhlo Cięgło zamykające Тяга замка 13 PRI Závěra Zawora Затвор Závierka 14 PRI Váleček Maly walec Валик Valček 15 PRI Mikrospínač Mikrołącznik Микровыключатель Mikrospínač 16 PRI Mikrospínač Mikrołącznik Микровыключатель Mikrospínač 17 PRI Pružina cívky Sprężyna cewki Пружина катушки Pružina cievky 18 PRI Elektromagnetická cívka Cewka elektromagnetyczna Электромагнитная катушка 19 PRI Pružina zámku Sprężyna zamka Пружина замка 20 PRI Pružná opěrka Podpórka sprężysta Гибкая опора Pružná opierka 21 PRI Kabelová průchodka Rurka kabla Кабельный бушинг Kábelová priechodka 22 PRI Podložka 5,1x3,3x0,1 Podkładka 5,1x3,3x0,1 Шайба 5,1x3,3x0, Šroub M3x6 Śruba M3x6 Болт M3x Šroub M4x8 Śruba M4x8 Винт M4x8 Skrutka M4x Šroub M3x6 Śruba M3x6 Болт M3x Šroub M3x14 Śruba M3x14 Болт M3x14 28 PRI Pojistný kroužek Pierścień zabezpieczający Предохранительное кольцо Šroub M5x30 Śruba M5x30 Болт M5x Šroub M6x12 Śruba M6x12 Болт M6x Kryt zámku Pokrywa stalowa Стальная крышка Oceľový kryt Izolační podložka Podkładka izolacyjna Изоляционная подкладка 41 PRI Táhlo Cięgło Тяга Tiahlo 42 PRI Šňůra pro zámek Sznur zamku Шнур для замка Šnúra pre zámok Podložka Podkładka Шайба Podložka _F_Datum_vydani_ doc Katalog náhradních dílů 17 / 39

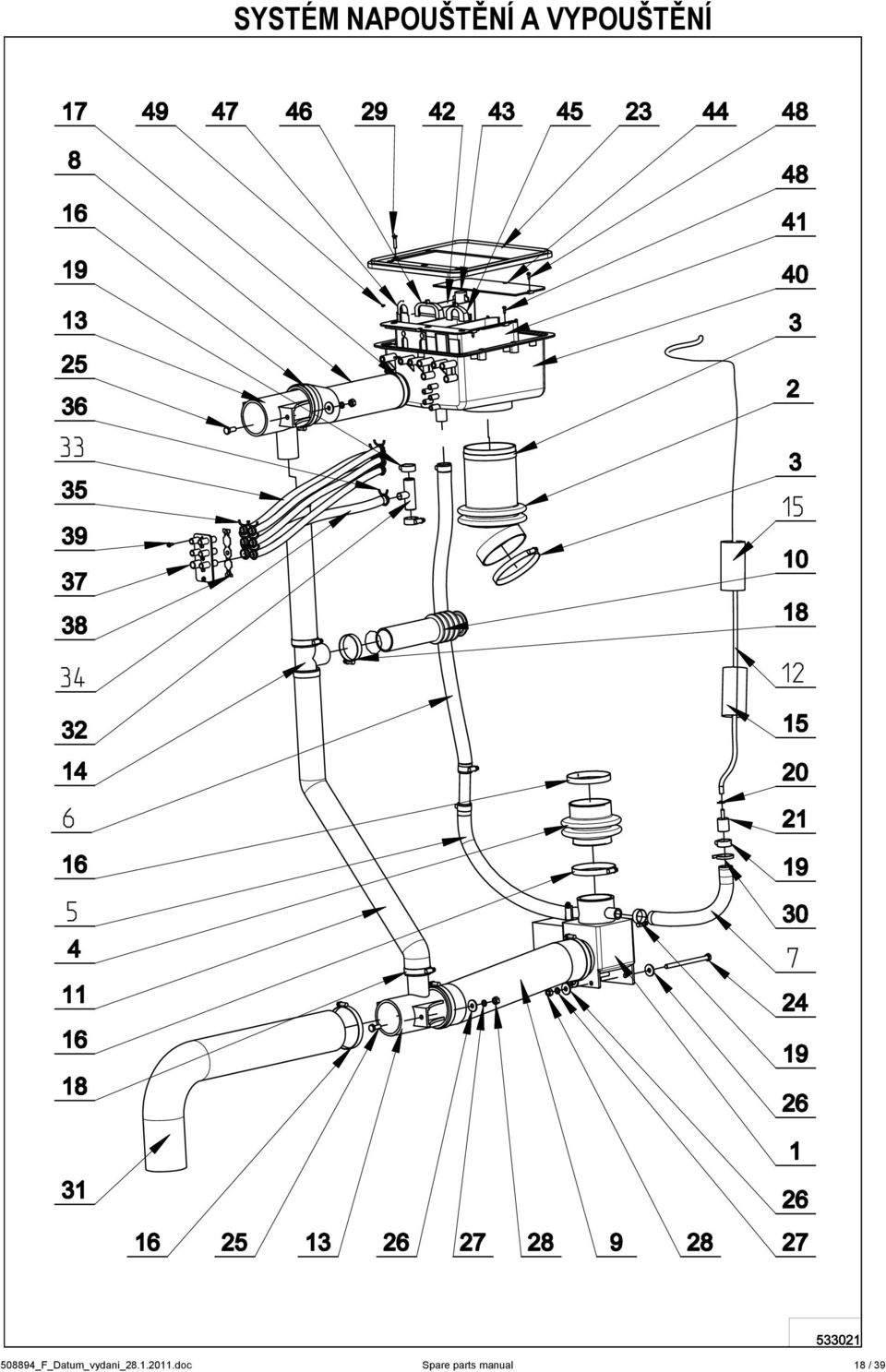

18 SYSTÉM NAPOUŠTĚNÍ A VYPOUŠTĚNÍ _F_Datum_vydani_ doc Spare parts manual 18 / 39

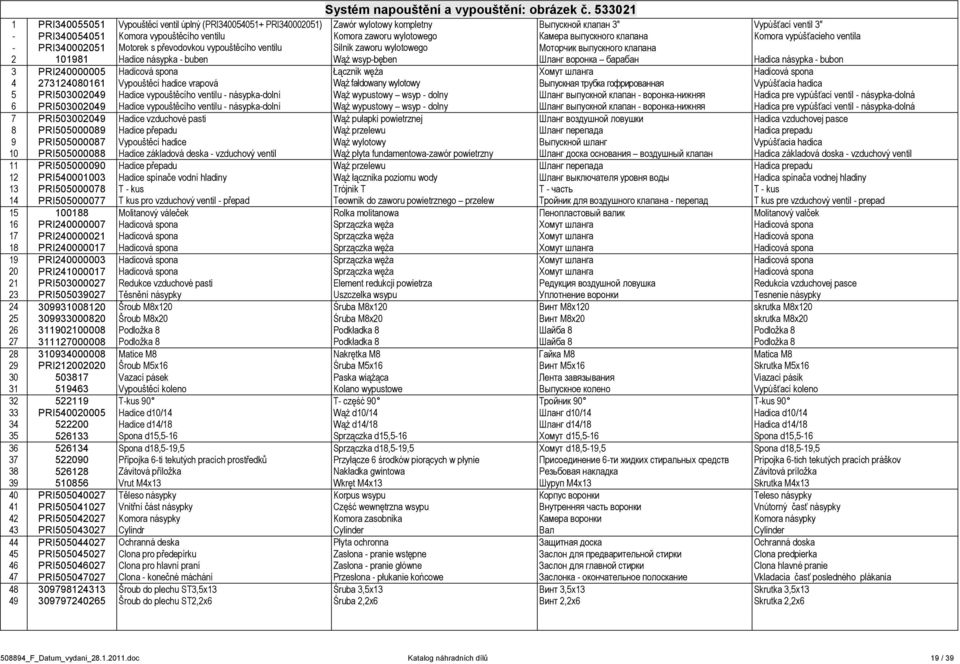

19 Systém napouštění a vypouštění: obrázek č PRI Vypouštěcí ventil úplný (PRI PRI ) Zawór wylotowy kompletny Выпускной клапан 3" Vypúšťací ventil 3" - PRI Komora vypouštěcího ventilu Komora zaworu wylotowego Камера выпускного клапана Komora vypúšťacieho ventila - PRI Motorek s převodovkou vypouštěcího ventilu Silnik zaworu wylotowego Моторчик выпускного клапана Hadice násypka - buben Wąż wsyp-bęben Шланг воронка барабан Hadica násypka - bubon 3 PRI Hadicová spona Łącznik węża Хомут шланга Hadicová spona Vypouštěcí hadice vrapová Wąż fałdowany wylotowy Выпускная трубка гофрированная Vypúšťacia hadica 5 PRI Hadice vypouštěcího ventilu - násypka-dolní Wąż wypustowy wsyp - dolny Шланг выпускной клапан - воронка-нижняя Hadica pre vypúšťací ventil - násypka-dolná 6 PRI Hadice vypouštěcího ventilu - násypka-dolní Wąż wypustowy wsyp - dolny Шланг выпускной клапан - воронка-нижняя Hadica pre vypúšťací ventil - násypka-dolná 7 PRI Hadice vzduchové pasti Wąż pułapki powietrznej Шланг воздушной ловушки Hadica vzduchovej pasce 8 PRI Hadice přepadu Wąż przelewu Шланг перепада Hadica prepadu 9 PRI Vypouštěcí hadice Wąż wylotowy Выпускной шланг Vypúšťacia hadica 10 PRI Hadice základová deska - vzduchový ventil Wąż płyta fundamentowa-zawór powietrzny Шланг доска основания воздушный клапан Hadica základová doska - vzduchový ventil 11 PRI Hadice přepadu Wąż przelewu Шланг перепада Hadica prepadu 12 PRI Hadice spínače vodní hladiny Wąż łącznika poziomu wody Шланг выключателя уровня воды Hadica spínača vodnej hladiny 13 PRI T - kus Trójnik T T - часть T - kus 14 PRI T kus pro vzduchový ventil - přepad Teownik do zaworu powietrznego przelew Тройник для воздушного клапана - перепад T kus pre vzduchový ventil - prepad Molitanový váleček Rolka molitanowa Пенопластовый валик Molitanový valček 16 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 17 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 18 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 19 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 20 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 21 PRI Redukce vzduchové pasti Element redukcji powietrza Редукция воздушной ловушка Redukcia vzduchovej pasce 23 PRI Těsnění násypky Uszczelka wsypu Уплотнение воронки Tesnenie násypky Šroub M8x120 Śruba M8x120 Винт M8x120 skrutka M8x Šroub M8x20 Śruba M8x20 Винт M8x20 skrutka M8x Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka 8 Podkładka 8 Шайба 8 Podložka Matice M8 Nakrętka M8 Гайка М8 Matica M8 29 PRI Šroub M5x16 Śruba M5x16 Винт M5x16 Skrutka M5x Vazací pásek Paska wiążąca Лента завязывания Viazací pásik Vypouštěcí koleno Kolano wypustowe Выпускное колено Vypúšťací koleno T-kus 90 T- część 90 Тройник 90 T-kus PRI Hadice d10/14 Wąż d10/14 Шланг d10/14 Hadica d10/ Hadice d14/18 Wąż d14/18 Шланг d14/18 Hadica d14/ Spona d15,5-16 Sprzączka d15,5-16 Хомут d15,5-16 Spona d15, Spona d18,5-19,5 Sprzączka d18,5-19,5 Хомут d18,5-19,5 Spona d18,5-19, Přípojka 6-ti tekutých pracích prostředků Przyłącze 6 środków piorących w płynie Присоединение 6-ти жидких стиральных средств Prípojka 6-tich tekutých pracích práškov Závitová příložka Nakładka gwintowa Резьбовая накладка Závitová príložka Vrut M4x13 Wkręt M4x13 Шуруп M4x13 Skrutka M4x13 40 PRI Těleso násypky Korpus wsypu Корпус воронки Teleso násypky 41 PRI Vnitřní část násypky Część wewnętrzna wsypu Внутренняя часть воронки Vnútorný časť násypky 42 PRI Komora násypky Komora zasobnika Камера воронки Komora násypky 43 PRI Cylindr Cylinder Вал Cylinder 44 PRI Ochranná deska Płyta ochronna Защитная доска Ochranná doska 45 PRI Clona pro předepírku Zasłona - pranie wstępne Заслон для предварительной стирки Clona predpierka 46 PRI Clona pro hlavní praní Zasłona - pranie główne Заслон для главной стирки Clona hlavné pranie 47 PRI Clona - konečné máchání Przesłona - płukanie końcowe Заслонка - окончательное полоскание Vkladacia časť posledného plákania Šroub do plechu ST3,5x13 Śruba 3,5x13 Винт 3,5x13 Skrutka 3,5x Šroub do plechu ST2,2x6 Śruba 2,2x6 Винт 2,2x6 Skrutka 2,2x _F_Datum_vydani_ doc Katalog náhradních dílů 19 / 39

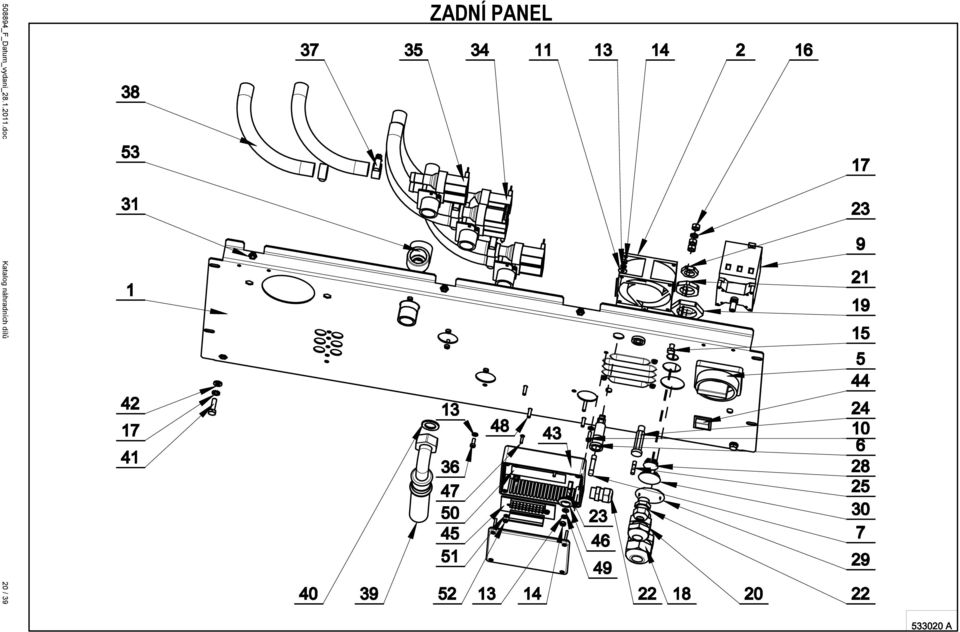

20 ZADNÍ PANEL _F_Datum_vydani_ doc Katalog náhradních dílů 20 / 39

21 Zadní panel Zadní panel pro mokré čištění Ventilátor 5 PRI Ovladač 6 PRI Držák pojistek Pojistka 1A 9 PRI Hlavní vypínač 32A 9 PRI Hlavní vypínač 25A 9 PRI Hlavní vypínač 63A Čtvrtý pól hlavního vypínače 25A 9 PRI Čtvrtý pól hlavního vypínače 32A 9 PRI Čtvrtý pól hlavního vypínače 63A Šroub M4x Podložka M Podložka vějířová M Matice M Šroub M6x Matice M Podložka vějířová M Průchodka Matice průchodky Průchodka Matice průchodky Průchodka Matice průchodky 24 PRI Pojistkové pouzdro 25 PRI Pojistka 0,5A Ucpávka Ucpávka, platí pro parní topení Ucpávka, platí pro elektrické topení Matice M6 34 PRI Napouštěcí ventil třícestný 35 PRI Napouštěcí ventil dvojcestný Šroub M4x10 37 PRI Hadicová spona 38 PRI Napouštěcí hadice 39 PRI Napouštěcí hadice, (studená voda) Napouštěcí hadice, platí pro schválení vody Napouštěcí hadice, (horká voda) 40 PRI Těsnění Šroub M6x Podložka 6, Plastová krabice 44 PRI Přepínač programování Svorkovnice Pryžová průchodka Šroub M3x Šroub M4x Podložka 4, Štítek elektrického připojení Podložka 3, Matice M3 Zadní panel: obrázek č A _F_Datum_vydani_ doc Katalog náhradních dílů 21 / 39

22 508894_F_Datum_vydani_ doc Katalog náhradních dílů 22 / 39

23 Zadní panel: obrázek č A 53 PRI T-kus ¾ - PRI Filtr Uszczelka Уплотнение - PRI Štítek 1A/250V, (není na obrázku) Tabliczka 1A/250V, (nie ma na rysunku) Щиток 1A/250B, (нет на рисунке) - PRI Štítek 1A/500V, (není na obrázku) Tabliczka 1A/500V, (nie ma na rysunku) Щиток 1A/500V, (нет на рисунке) Štítek Horká voda, (není na obrázku) Štítek Studená voda měkká, (není na obrázku) Štítek Studená voda tvrdá, (není na obrázku) Štítek Blesk, elektrické zařízení (není na obrázku) - PRI Výrobní štítek, (není na obrázku) Tabliczka produkcyjna (nie ma na rysunku) Производственный щиток (нет на рисунке) Výrobný štítok Průsvitná fólie, (není na obrázku) Folia przezroczysta(nie ma na rysunku) Прозрачная фольга, (нет на рисунке) - PRI Štítek Pozor odfuk, (není na obrázku) Etykietka "Uwaga, wylot" (nie ma na rysunku) Щиток "Осторожно, обдувание" (нет на рисунке) - PRI Štítek uzemnění 10, (není na obrázku) Tabliczka uziemienia 10, (nie ma na rysunku) Щиток заземления 10, (нет на рисунке) - PRI Štítek L1, L2, L3, (není na obrázku) Tabliczka L1, L2, L3, (nie ma na rysunku) Щиток L1, L2, L3, (нет на рисунке) - PRI Štítek PE, (není na obrázku) _F_Datum_vydani_ doc Katalog náhradních dílů 23 / 39

24 POHON _F_Datum_vydani_ doc Katalog náhradních dílů 24 / 39

25 Pohon: obrázek č B 1 F Řemenice motoru V-koło pasowe V-ременный шкив V-remenica 2 PRI Závaží motoru Ciężarek silnika Груз двигателя Závaží motoru 4 PRI Řemen V-pas V-ремень V-remeň Matice M12 Nakrętka M12 Гайка M12 Matica M12 6 F Řemenice bubnu V-koło pasowe V-ременный шкив V-remenica 7 PRI Motor 2,2 kw V Silnik 2,2 kw V Двигатель 2,2 квт В Motor 2,2 kw V 8 PRI Podložka 17x50x5 Podkładka 17x50x5 Шайба 17x50x5 Podložka 17x50x Deska motoru Płyta silnika Доска двигателя Doska motoru Šroub M12x35 Śruba M12x35 Винт M12x35 Skrutka M12x Seřizovací šroub Śruba Наладочный винт Skrutka 15 PRI Matice M16 Nakrętka M16 Гайка M16 Matica M Podložka 17 Podkładka 17 Шайба 17 Podložka Podložka pružná M16 Podkładka sprężysta M16 Пружинная шайба M16 Pružinová podložka M16 24 PRI Podložka 12 Podkładka 12 Шайба 12 Položka Podložka pružná M12 Podkładka sprężysta M12 Пружинная шайба M12 Pružinová podložka M Šroub M16x50 Śruba M16x50 Винт M16x50 skrutka M16x50 37 PRI Šroub M5 Śruba M5 Винт M5 skrutka M Kabel motoru Kabel silnika Кабель двигателя _F_Datum_vydani_ doc Katalog náhradních dílů 25 / 39

26 PANEL PŘÍSTROJŮ _F_Datum_vydani_ doc Spare parts manual 26 / 39

27 Panel přístrojů: obrázek č Panel přístrojů Stykač frekvenčního měniče Stykač pro elektrické topení LC1-D18 3 PRI Stykač pro elektrické topení LC1-D12 3 PRI Stykač pro elektrické topení LC1-D32 3 PRI Stykač pro elektrické topení LC1-D Transformátor 5 PRI Svorkovnice Frekvenční měnič 1f-230V Frekvenční měnič 3f-400V Ventilátor frekvenčního měniče, (není na obrázku) Wentylator przetwórnika frekwencyjnego(nie ma na rysunku) Вентилятор частотного преобразователя(нет на рисунке) Filtr 3f-400V Filtr 1f-230V 8 PRI Matice M5 9 PRI Matice M Šroub M5x Podložka M Podložka M Šroub M6x Podložka M Podložka M Šroub M4x Podložka M Podložka vějířová M Matice M Šroub M6x Podložka vějířová M Matice M6 24 PRI Kabelová průchodka 26 PRI Držák Hlavní svazek vodičů, export Evropa, (není na obrázku) Svazek vodičů, 3x V bez N, export Evropa, (není - na obrázku) Komunikační kabel, (není na obrázku) _F_Datum_vydani_ doc Katalog náhradních dílů 27 / 39

28 VNĚJŠÍ A VNITŘNÍ BUBEN _F_Datum_vydani_ doc Katalog náhradních dílů 28 / 39

29 Vnější a vnitřní buben: obrázek č C 1 PRI Vnější buben pro parní topení Bęben zewnętrzny (ogrzewanie parowe) Внешний барабан (паровое нагревание) Vonkajší bubon (parné vyhrievanie ) Vnější buben Bęben zewnętrzny Внешний барабан Vonkajší bubon Vnitřní buben Bęben wewnętrzny Внутренний барабан Vnútorný bubon Přední čelo vnějšího bubnu úplné, včetně těsnění Czoło bębna kompletne, włacznie z uszczelką Передний торец внеш. барабана в сборе, включая уплотнение Predné čelo vonkajšieho bubna úplné 4 PRI Teplotní čidlo Czujnik temperatury Датчик температуры Teplotné čidlo 5 PRI Držák teplotního čidla Trzonek czujnika temperatury Держатель датчика температуры Držiak teplotného čidla 6 PRI Kroužek 14x20x2 Pierścień 14x20x2 Кольцо 14x20x2 Krúžok 14x20x Držák vibračního spínače Trzonek łącznika wibracyjnego Держатель выключателя вибраций Držiak vibračného spínača 10 PRI Kabelová průchodka Rurka kabla Кабельный бушинг Kábelová priechodka 11 PRI Topné těleso 2x2000W, 220V Grzałka 2x2000W, 220V Нагревательный элемент 2x2000Вт, 220В Vyhrievacie teleso 2x2000W, 220V 11 PRI Topné těleso 6000W, 220V Grzałka 6000W, 220V Нагревательный элемент 6000Вт, 220B Vyhrievacie teleso 6000W, 220V 12 PRI Zátka pro otvor topného tělesa Uszczelka otworu grzałki Заглушка для отверстия нагревательного элемента Zátka pre otvor vyhrievacieho telesa 14 F Kroužek II Pierścień II Кольцо II Krúžok II 21 PRI Podložka 40x17x6 Podkładka 40x17x6 Шайба 40x17x6 Podložka 40x17x6 22 PRI Samojistná matice M16 Nakrętka samozabezpieczająca M16 Самозатяжная гайка M16 Samo- zaskrutkujúca matica M16 23 PRI Šroub M6x70 Śruba M6x70 Винт M6x70 skrutka M6x70 24 PRI Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6,4 26 PRI Podložka vějířová M6 Podkładka wachlarzowa M6 Шайба веерная M6 Podložka vejárová M6 27 PRI Samojistná matice M6 Nakrętka samozabezpieczająca M6 Самозатяжная гайка M6 Samo- zaskrutkujúca matica M Šroub M16x70 Śruba M16x70 Винт M16x70 skrutka M16x Mikrospínač Mikrołącznik Микровыключатель Mikrospínač 30 PRI Pružina Sprężyna Пружина Pružina 31 PRI Pružina Sprężyna Пружина Pružina Rozpěrná vložka Rozpórka Распорка Rozpierka 33 PRI Podložka tvrdá PVC Podkładka twarda PVC Шайба жесткая PVC Podložka tvrdá PVC 34 PRI Šroub M3x25 Śruba M3x25 Винт M3x25 skrutka M3x25 35 PRI Matice M3 Nakrętka M3 Гайка M3 matica M3 36 PRI Pružinový držák přepínače PVC Trzonek przełącznika sprężysty PVC Пружиновый держатель переключателя PVC Pružinový držiak prepínača PVC Podpěra přepínače Podpórka przełącznika Опора переключателя Podpera prepínača 38 PRI Nízkotlakový parní injektor ½ Niskociśnieniowy iniektor parowy ½ Паровой инжектор ½ низкого давления Nízkotlakový parný injektor ½ 38 PRI Vysokotlakový parní injektor ½ Wysokociśnieniowy iniektor parowy ½ Паровой инжектор ½ низкого давления Vysokotlakový parný injektor ½ 39 PRI Hadice Wąż Шланг Hadica 40 R Šroubení parní trubky ½ Połączenie śrubowe rury parowej ½ Резьба паровой трубки ½ Závit parnej rúry ½ Parní ventil ½" s cívkou Zawór parowy ½ z cewką Паровой клапан ½ с катушкой Vysokotlakový parný ventil ½ Parní ventil ½" bez cívky, platí pouze pro USA Zawór parowy ½ bez cewki, dotyczy tylko SZA Паровой клапан ½ без катушки, относится только для США Cívka, platí pouze pro USA Cewka, dotyczy tylko SZA Катушка, относится только для США Těsnění Uszczelka Уплотнение Tesnenie Podpěra parního ventilu Podpórnik zaworu parowego Опора парового клапана Podpera parného ventilu 44 PRI Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x16 45 PRI Podložka vějířová 6 Podkładka 6 Шайба 6 Podložka 6 46 PRI Podložka 6,4x17x3 Podkładka 6,4x17x3 Шайба 6,4x17x3 Podložka 6,4x17x Vibrační spínač úplný Łącznik wibracyjny kompletny Выключатель вибрации в сборе 48 PRI Těsnění předního čela vnějšího bubnu Uszczelka czoła bębna zewnętrznego Уплотнение переднего торца внешнего барабана _F_Datum_vydani_ doc Katalog náhradních dílů 29 / 39

30 DVEŘE KULATÉ _F_Datum_vydani_ doc Katalog náhradních dílů 30 / 39

31 Dveře kulaté: obrázek č C Sklo dveří Szkło drzwiczek Стекло двери Sklo dverí Sklo dveří, platí pro mokré čištění Szkło drzwiczek, dla mokrego czyszczenia Стекло двери, для мокрой чистки Sklo dverí Těsnění skla dveří Uszczelka szyby drzwiczek Уплотнение стекла двери Klika madla Klamka rękojeści Ручка поручня Kľučka rukoväti 4 PRI Čep Czop Штифт Čap 5 PRI Madlo rękojeść поручень 6 PRI Deska závěsu Płyta zawiasy Ручка двери блестящая Doska závesu 7 PRI Šroub M6x20 Śruba M6x20 Винт M6x20 Skrutka M6x Matice M6 Nakrętka M6 Гайка M6 Matica M6 9 PRI Pružina zámku Sprężyna zamka Подкладка двери 10 PRI Zajišťovací podložka Podkładka zabezpieczająca Защитная шайба Bezpečnostná podložka Šroub M4x12 Śruba M4x12 Арматура M4x12 Skrutka M4x Podložka 8,4 Podkładka 8,4 Шайба 8, Rám dveří Rama drzwi Рама двери Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 8 Podkładka 8 Шайба Šroub M8x16 Śruba M8x16 Арматура M8x16 Skrutka M8x Trubička 6x Závěs úplný Zawias kompletny Петля в сборе Horní závěs úplný, platí pro mokré čištění Zawias górny kompletny Верхняя петля в сборе Podložka Podkładka Шайба Podložka Šroub M6x20 Śruba M6x20 Винт M6x20 Skrutka M6x Podložka Podkładka Шайба Podložka Podložka Příčník - svařenec Poprzecznica część spawana Поперечник сварная конструкция Příčník - svařenec, platí pro mokré čištění Poprzecznica część spawana, dla mokrego czyszczenia Поперечник сварная конструкция, относится к мокрой чистке Podélník - svařenec Šroub M6x20 Śruba M6x20 Винт M6x20 Skrutka M6x _F_Datum_vydani_ doc Katalog náhradních dílů 31 / 39

32 DVEŘE HRANATÉ _F_Datum_vydani_ doc Katalog náhradních dílů 32 / 39

33 Dveře hranaté: obrázek č B Závěs úplný Zawias kompletny Петля в сборе Madlo - spodní část Rękojeść - część dolna Поручень - нижняя часть Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka M4x Dveře Drzwiczki Дверь Dvere 6 PRI Deska závěsu Płyta zawiasy Ручка двери блестящая Doska závesu Klika madla Klamka rękojeści Ручка поручня Kľučka rukoväti 8 PRI Čep Czop Штифт Čap Trubička 6x1 11 PRI Pružina zámku Sprężyna zamka Пружина замка 12 PRI Zajišťovací podložka Podkładka zabezpieczająca Защитная шайба Bezpečnostná podložka Matice M6 Nakrętka M6 Гайка M6 Matica M Podložka 6 Podkładka 6 Шайба 6 Podložka 6 15 PRI Kostka závěsu Klocek zawiasy Кубик петли 16 PRI Podložka tenká Podkładka Шайба Šroub M6x25 Śruba M6x25 Болт M6x25 18 PRI Šroub M6x20 Śruba M6x20 Винт M6x20 Skrutka M6x Šroub M8x15 Śruba M8x15 Винт M8x15 Skrutka M8x Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 8,4 Podkładka 8,4 Шайба 8,4 Podložka 8, Podložka 8 Podkładka 8 Шайба 8 Podložka Sklo dveří Szkło drzwiczek Стекло двери Sklo dverí Těsnění skla dveří Uszczelka szyby drzwiczek Уплотнение стекла двери _F_Datum_vydani_ doc Katalog náhradních dílů 33 / 39

34 NÁBOJ _F_Datum_vydani_ doc Katalog náhradních dílů 34 / 39

35 Náboj: obrázek č A 1 F Tlaková deska Płyta Доска давления Tlaková doska 3 PRI Třecí kroužek Pierścień trzący Фрикционное кольцо Treci prstenec 4 F Náboj Piasta Ступица Náboj 5 PRI Spojovací kroužek Pierścień łączący Соединительное кольцо Spojovací prstenec 7 F Těsnění Uszczelka Уплотение Tesnenie Šroub M5x12 Śruba M5x12 Винт M5x12 Skrutka M5x12 nerez Pojistný kroužek Pierścień zabezpieczający Предохранительное кольцо Poistný prstenec Pojistný kroužek Pierścień zabezpieczający Предохранительное кольцо Poistný prstenec 11 PRI Ložisko Łożysko Подшипник Ložisko 12 PRI Ložisko Łożysko Подшипник Ložisko 13 PRI Axiální těsnění Uszczelka czołowa Аксиальное уплотнение Axiálne tesnenie 16 PRI Podložka 22x10x1 Podkładka 22x10x1 Шайба 22x10x1 Podložka 22x10x Šroub M10x25 Śruba M10x25 Винт M10x25 Skrutka M10x Náboj úplný Piasta kompletna Ступица в сборе Náboj kompletný _F_Datum_vydani_ doc Katalog náhradních dílů 35 / 39

36 DESKA ČERPADEL _F_Datum_vydani_ doc Katalog náhradních dílů 36 / 39

37 Deska čerpadel: obrázek č A Lišta čerpadel Listwa pomp Планка насосов Lišta čerpadiel Sada čerpadlo 1ks, platí pro MCB EC, MCB FC Zestaw pompy 1szt Комплект насос 1шт Sada čerpadiel 1ks Sada čerpadel 2ks, platí pro MCB EC, MCB FC Zestaw pompl 2szt Комплект насосов 2шт Sada čerpadiel 2ks Sada čerpadel 3 ks, platí pro MCB EC, MCB FC Zestaw pompl 3szt Комплект насосов 3шт Sada čerpadiel 3ks Sada čerpadel 4 ks, platí pro MCB EC, MCB FC Zestaw pompl 4szt Комплект насосов 4шт Sada čerpadiel 4ks Sada čerpadel 5 ks, platí pro MCB EC, MCB FC Zestaw pompl 5szt Комплект насосов 5шт Sada čerpadiel 5ks 9 PRI Hadička Wężyk Шланг Hadička Průchodka 15x2 Pierścień 15x2 Бушинг 15х2 Priechodka 15x Šroub M6x12 Śruba M6x12 Болт М6х12 Skrutka М6х Matice M5 Nakrętka M5 Гайка М5 Matica M Podložka 5 Podkładka 5 Шайба 5 Podložka Šroub M5x12 Śruba M5x12 Болт М5х12 Skrutka М5х Podložka 5 Podkładka 5 Шайба 5 Podložka 5 18 PRI Matice Nakrętka Гайка Matica 19 PRI Průchodka Pierścień Бушинг Priechodka 20 PRI Průchodka Pierścień Бушинг Priechodka 21 PRI Matice průchodky Nakrętka pierścienia Гайка бушинга Matica priechodky 22 PRI Náhradní hadice pro čerpadlo Zapasowy wąż dla pompy Запасной шланг для насоса _F_Datum_vydani_ doc Katalog náhradních dílů 37 / 39

38 MOKRÉ ČIŠTĚNÍ _F_Datum_vydani_ doc Katalog náhradních dílů 38 / 39

39 Mokré čištění: obrázek č P Držák čerpadla Uchwyt pomp Держатель насоса Držiak čerpadla 2 P Šroubení trysky Pierścień dyszy Резьбовое соединение форсунки Skrutkovnica trysky 3 P Kostka trysky Klocek dyszy Кубик форсунки Kocka trysky O-kroužek 18x2 Pierścień "O" 18x2 "О" - кольцо 18х2 O-krúžok 18x2 5 PRI Trubka PVC ¾" L=400mm Rura PVC ¾" L=400mm Трубка PVC ¾" длина 400мм Rúra PVC ¾" L=400mm 6 PRI Koncovka PVC 10 Element końcowy PVC 10 Наконечник PVC 10 Koncovka PVC Průchodka 9x1 Pierścień 9x1 Бушинг 9х1 Priechodka 9x1 9 PRI Hadička 10/14-1,1m Wężyk PVC 10/14-1,1m Шланг PVC 10/14-1,1м Hadička PVC 10/14-1,1m Hadička 6x1-1,5m Wężyk PVC 6x1-1,5m Шланг PVC 6х1-1,5м Hadička PVC 6x1-1,5m Spona Sprzączka Шпона Spona 13 PRI Čerpadlo Pompa Насос Čerpadlo 14 PRI Vložka Wstawka Вкладыш Vložka 16 PRI Šroubení 6-M10x1 Kolanko 6-M10x1 Угловое резьбовое соединение 6-М10х1 Uhlová skrutkovnica 6-M10x1 17 PRI Šroubení vsuvné 6-1/8" Kształtka wsuwna 6-1/8" Резьбовое соединение вставное 6-1/8 Skrutkovnica vložená 6-1/8" 18 PRI Hadička armovaná 6-750mm Wąż opancerzony 6-750mm Шланг армированный 6-750мм Hadička armovaná 6-750mm Tryska Dysza Форсунка Tryska 20 PRI Kabelová průchodka Uszczelka kabli Бушинг кабеля Kábelová priechodka 21 PRI Matice průchodky Nakrętka uszczelki kabli Гайка бушинга Matica priechodky Šroub M6x10 Śruba M6x10 Болт М6х10 Skrutka М6х Šroub M6x30 Śruba M6x30 Болт М6х30 Skrutka М6х Matice M6 Nakrętka M6 Гайка М6 Matica M Podložka 6,4/18 Podkładka 6,4/18 Шайба 6,4/18 Podložka 6,4/ Podložka 6 Podkładka 6 Шайба 6 Podložka Sklo-úprava (pouze samostatné sklo) Szkło-obróbka (tylko samotne szkło) Стекло-обработка (только самостоятельное стекло) Sklo-úprava (iba samostatné sklo) Nosník dveří, úprava Belka drzwiczek, obróbka Несущий элемент двери, обработка Nosník dverí, úprava Dveře úplné Drzwiczki kompletne Двери в сборе Dvere úplné _F_Datum_vydani_ doc Katalog náhradních dílů 39 / 39

40

41
