1 PRŮMYSLOVÉ VYSOKOOTÁČKOVÉ PRACÍ STROJE S ODSTŘEĎOVÁNÍM 7kg 8kg 11kg 14kg 18kg 24kg KATALOG NÁHRADNÍCH DÍLŮ KATALOG CZĘŚCI ZAMIENNYCH КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ KATALÓG NÁHRADNÝCH DIELOV A Datum vydání:

2

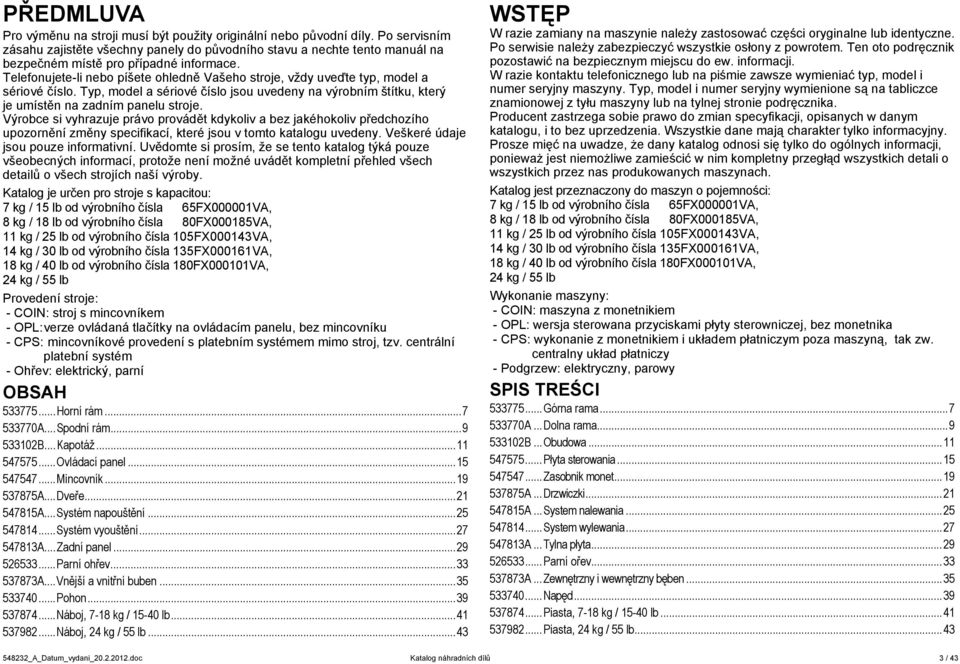

3 PŘEDMLUVA Pro výměnu na stroji musí být použity originální nebo původní díly. Po servisním zásahu zajistěte všechny panely do původního stavu a nechte tento manuál na bezpečném místě pro případné informace. Telefonujete-li nebo píšete ohledně Vašeho stroje, vždy uveďte typ, model a sériové číslo. Typ, model a sériové číslo jsou uvedeny na výrobním štítku, který je umístěn na zadním panelu stroje. Výrobce si vyhrazuje právo provádět kdykoliv a bez jakéhokoliv předchozího upozornění změny specifikací, které jsou v tomto katalogu uvedeny. Veškeré údaje jsou pouze informativní. Uvědomte si prosím, že se tento katalog týká pouze všeobecných informací, protože není možné uvádět kompletní přehled všech detailů o všech strojích naší výroby. Katalog je určen pro stroje s kapacitou: 7 kg / 15 lb od výrobního čísla 65FX000001VA, 8 kg / 18 lb od výrobního čísla 80FX000185VA, 11 kg / 25 lb od výrobního čísla 105FX000143VA, 14 kg / 30 lb od výrobního čísla 135FX000161VA, 18 kg / 40 lb od výrobního čísla 180FX000101VA, 24 kg / 55 lb Provedení stroje: - COIN: stroj s mincovníkem - OPL: verze ovládaná tlačítky na ovládacím panelu, bez mincovníku - CPS: mincovníkové provedení s platebním systémem mimo stroj, tzv. centrální platební systém - Ohřev: elektrický, parní OBSAH Horní rám A...Spodní rám B...Kapotáž Ovládací panel Mincovník A...Dveře A...Systém napouštění Systém vyouštění A...Zadní panel Parní ohřev A...Vnější a vnitřní buben Pohon Náboj, 7-18 kg / lb Náboj, 24 kg / 55 lb...43 WSTĘP W razie zamiany na maszynie należy zastosować części oryginalne lub identyczne. Po serwisie należy zabezpieczyć wszystkie osłony z powrotem. Ten oto podręcznik pozostawić na bezpiecznym miejscu do ew. informacji. W razie kontaktu telefonicznego lub na piśmie zawsze wymieniać typ, model i numer seryjny maszyny. Typ, model i numer seryjny wymienione są na tabliczce znamionowej z tyłu maszyny lub na tylnej stronie podręcznika. Producent zastrzega sobie prawo do zmian specyfikacji, opisanych w danym katalogu, i to bez uprzedzenia. Wszystkie dane mają charakter tylko informacyjny. Prosze mięć na uwadze, że dany katalog odnosi się tylko do ogólnych informacji, ponieważ jest niemożliwe zamieścić w nim kompletny przegłąd wszystkich detali o wszystkich przez nas produkowanych maszynach. Katalog jest przeznaczony do maszyn o pojemności: 7 kg / 15 lb od výrobního čísla 65FX000001VA, 8 kg / 18 lb od výrobního čísla 80FX000185VA, 11 kg / 25 lb od výrobního čísla 105FX000143VA, 14 kg / 30 lb od výrobního čísla 135FX000161VA, 18 kg / 40 lb od výrobního čísla 180FX000101VA, 24 kg / 55 lb Wykonanie maszyny: - COIN: maszyna z monetnikiem - OPL: wersja sterowana przyciskami płyty sterowniczej, bez monetnika - CPS: wykonanie z monetnikiem i układem płatniczym poza maszyną, tak zw. centralny układ płatniczy - Podgrzew: elektryczny, parowy SPIS TREŚCI Górna rama A...Dolna rama B...Obudowa Płyta sterowania Zasobnik monet A...Drzwiczki A...System nalewania System wylewania A...Tylna płyta Parní ořev A...Zewnętrzny i wewnętrzny bęben Napęd Piasta, 7-18 kg / lb Piasta, 24 kg / 55 lb _A_Datum_vydani_ doc Katalog náhradních dílů 3 / 43

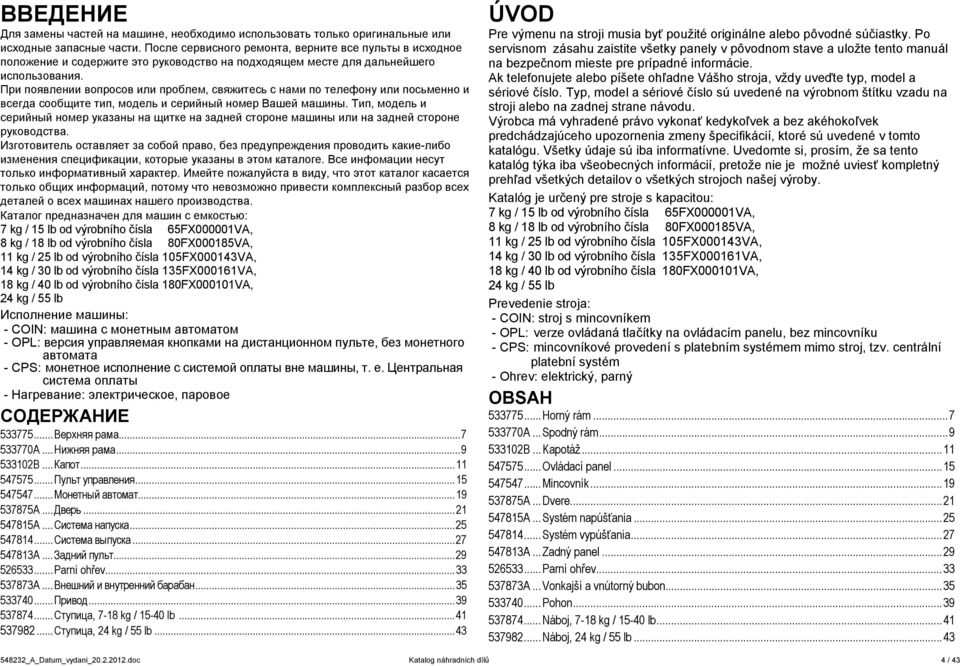

4 ВВЕДЕНИЕ Для замены частей на машине, необходимо использовать только оригинальные или исходные запасные части. После сервисного ремонта, верните все пульты в исходное положение и содержите это руководство на подходящем месте для дальнейшего использования. При появлении вопросов или проблем, свяжитесь с нами по телефону или посьменно и всегда сообщите тип, модель и серийный номер Вашей машины. Тип, модель и серийный номер указаны на щитке на задней стороне машины или на задней стороне руководства. Изготовитель оставляет за собой право, без предупреждения проводить какие-либо изменения спецификации, которые указаны в этом каталоге. Все инфомации несут только информативный характер. Имейте пожалуйста в виду, что этот каталог касается только общих информаций, потому что невозможно привести комплексный разбор всех деталей о всех машинах нашего производства. Каталог предназначен для машин с емкостью: 7 kg / 15 lb od výrobního čísla 65FX000001VA, 8 kg / 18 lb od výrobního čísla 80FX000185VA, 11 kg / 25 lb od výrobního čísla 105FX000143VA, 14 kg / 30 lb od výrobního čísla 135FX000161VA, 18 kg / 40 lb od výrobního čísla 180FX000101VA, 24 kg / 55 lb Исполнение машины: - COIN: машина с монетным автоматом - OPL: версия управляемая кнопками на дистанционном пульте, без монетного автомата - CPS: монетное исполнение с системой оплаты вне машины, т. е. Центральная система оплаты - Нагревание: электрическое, паровое СОДЕРЖАНИЕ Верхняя рама A...Нижняя рама B...Капот Пульт управления Монетный автомат A...Дверь A...Система напуска Система выпуска A...Задний пульт Parní ohřev A...Внешний и внутренний барабан Привод Ступица, 7-18 kg / lb Ступица, 24 kg / 55 lb...43 ÚVOD Pre výmenu na stroji musia byť použité originálne alebo pôvodné súčiastky. Po servisnom zásahu zaistite všetky panely v pôvodnom stave a uložte tento manuál na bezpečnom mieste pre prípadné informácie. Ak telefonujete alebo píšete ohľadne Vášho stroja, vždy uveďte typ, model a sériové číslo. Typ, model a sériové číslo sú uvedené na výrobnom štítku vzadu na stroji alebo na zadnej strane návodu. Výrobca má vyhradené právo vykonať kedykoľvek a bez akéhokoľvek predchádzajúceho upozornenia zmeny špecifikácií, ktoré sú uvedené v tomto katalógu. Všetky údaje sú iba informatívne. Uvedomte si, prosím, že sa tento katalóg týka iba všeobecných informácií, pretože nie je možné uviesť kompletný prehľad všetkých detailov o všetkých strojoch našej výroby. Katalóg je určený pre stroje s kapacitou: 7 kg / 15 lb od výrobního čísla 65FX000001VA, 8 kg / 18 lb od výrobního čísla 80FX000185VA, 11 kg / 25 lb od výrobního čísla 105FX000143VA, 14 kg / 30 lb od výrobního čísla 135FX000161VA, 18 kg / 40 lb od výrobního čísla 180FX000101VA, 24 kg / 55 lb Prevedenie stroja: - COIN: stroj s mincovníkem - OPL: verze ovládaná tlačítky na ovládacím panelu, bez mincovníku - CPS: mincovníkové provedení s platebním systémem mimo stroj, tzv. centrální platební systém - Ohrev: elektrický, parný OBSAH Horný rám A...Spodný rám B...Kapotáž Ovládací panel Mincovník A...Dvere A...Systém napúšťania Systém vypúšťania A...Zadný panel Parní ohřev A...Vonkajší a vnútorný bubon Pohon Náboj, 7-18 kg / lb Náboj, 24 kg / 55 lb _A_Datum_vydani_ doc Katalog náhradních dílů 4 / 43

5 548232_A_Datum_vydani_ doc Katalog náhradních dílů 5 / 43

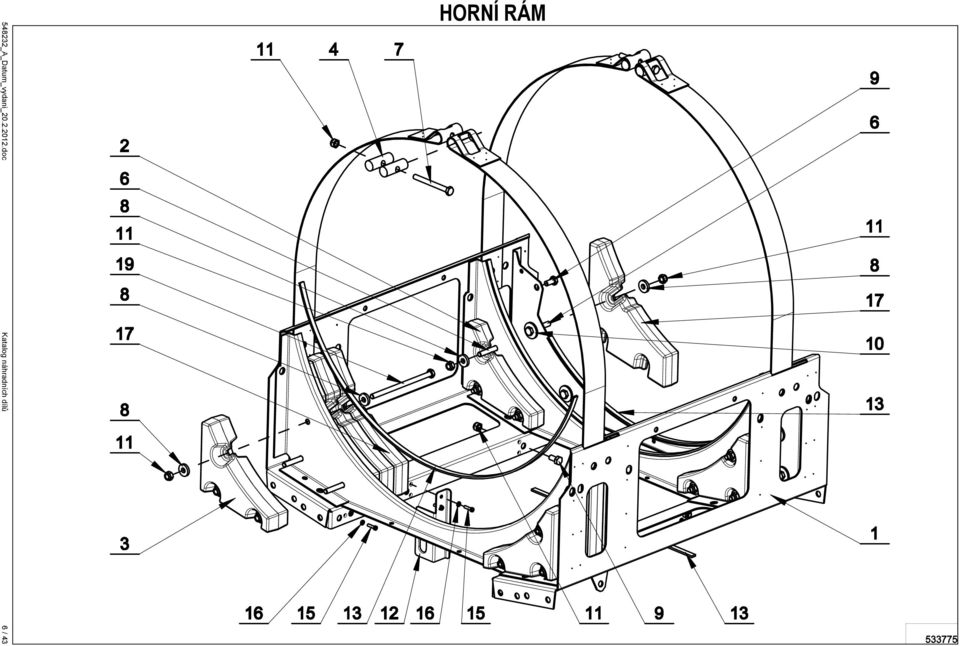

6 HORNÍ RÁM _A_Datum_vydani_ doc Katalog náhradních dílů 6 / 43

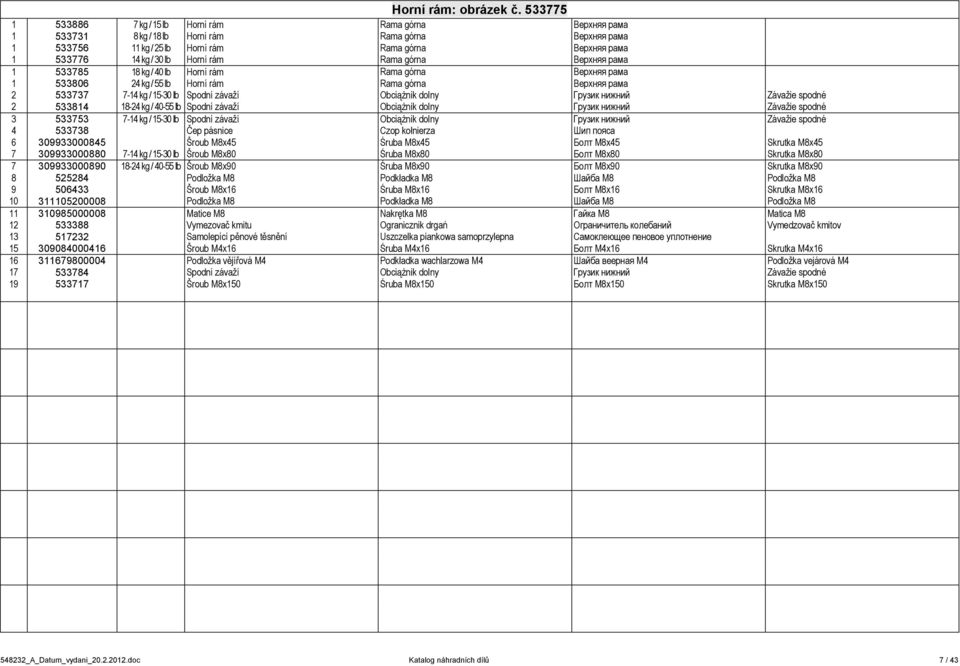

7 Horní rám: obrázek č kg / 15 lb Horní rám Rama górna Верхняя рама kg / 18 lb Horní rám Rama górna Верхняя рама kg / 25 lb Horní rám Rama górna Верхняя рама kg / 30 lb Horní rám Rama górna Верхняя рама kg / 40 lb Horní rám Rama górna Верхняя рама kg / 55 lb Horní rám Rama górna Верхняя рама kg / lb Spodní závaží Obciążnik dolny Грузик нижний Závažie spodné kg / lb Spodní závaží Obciążnik dolny Грузик нижний Závažie spodné kg / lb Spodní závaží Obciążnik dolny Грузик нижний Závažie spodné Čep pásnice Czop kołnierza Шип пояса Šroub M8x45 Śruba M8x45 Болт M8x45 Skrutka M8x kg / lb Šroub M8x80 Śruba M8x80 Болт M8x80 Skrutka M8x kg / lb Šroub M8x90 Śruba M8x90 Болт M8x90 Skrutka M8x Podložka M8 Podkładka M8 Шайба M8 Podložka M Šroub M8x16 Śruba M8x16 Болт M8x16 Skrutka M8x Podložka M8 Podkładka M8 Шайба M8 Podložka M Matice M8 Nakrętka M8 Гайка M8 Matica M Vymezovač kmitu Ogranicznik drgań Ограничитель колебаний Vymedzovač kmitov Samolepící pěnové těsnění Uszczelka piankowa samoprzylepna Самоклеющее пеновое уплотнение Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x Podložka vějířová M4 Podkładka wachlarzowa M4 Шайба веерная M4 Podložka vejárová M Spodní závaží Obciążnik dolny Грузик нижний Závažie spodné Šroub M8x150 Śruba M8x150 Болт M8x150 Skrutka M8x _A_Datum_vydani_ doc Katalog náhradních dílů 7 / 43

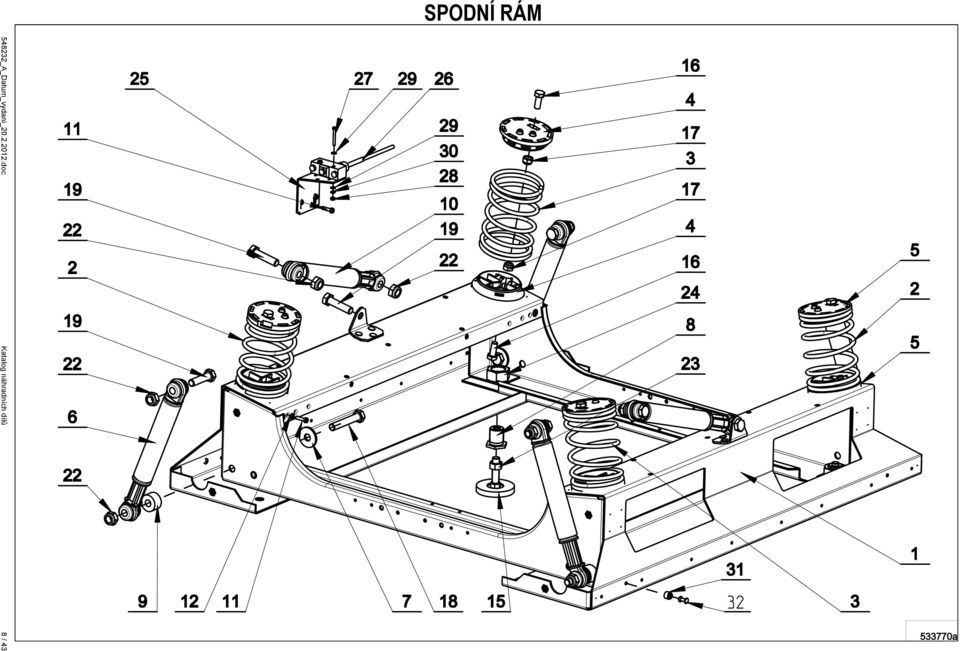

8 SPODNÍ RÁM _A_Datum_vydani_ doc Katalog náhradních dílů 8 / 43

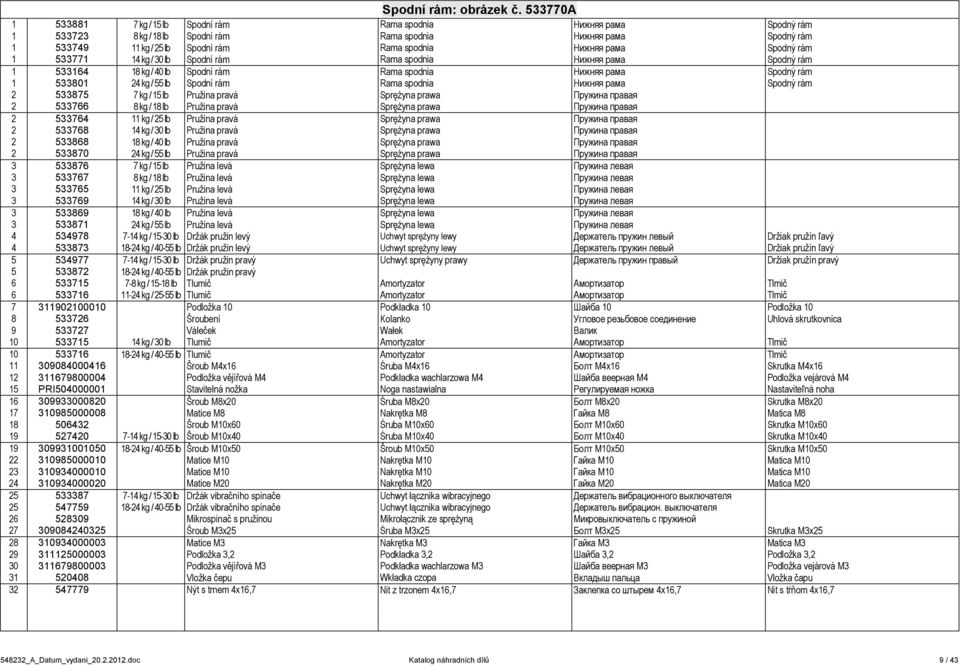

9 Spodní rám: obrázek č A kg / 15 lb Spodní rám Rama spodnia Нижняя рама Spodný rám kg / 18 lb Spodní rám Rama spodnia Нижняя рама Spodný rám kg / 25 lb Spodní rám Rama spodnia Нижняя рама Spodný rám kg / 30 lb Spodní rám Rama spodnia Нижняя рама Spodný rám kg / 40 lb Spodní rám Rama spodnia Нижняя рама Spodný rám kg / 55 lb Spodní rám Rama spodnia Нижняя рама Spodný rám kg / 15 lb Pružina pravá Sprężyna prawa Пружина правая kg / 18 lb Pružina pravá Sprężyna prawa Пружина правая kg / 25 lb Pružina pravá Sprężyna prawa Пружина правая kg / 30 lb Pružina pravá Sprężyna prawa Пружина правая kg / 40 lb Pružina pravá Sprężyna prawa Пружина правая kg / 55 lb Pružina pravá Sprężyna prawa Пружина правая kg / 15 lb Pružina levá Sprężyna lewa Пружина левая kg / 18 lb Pružina levá Sprężyna lewa Пружина левая kg / 25 lb Pružina levá Sprężyna lewa Пружина левая kg / 30 lb Pružina levá Sprężyna lewa Пружина левая kg / 40 lb Pružina levá Sprężyna lewa Пружина левая kg / 55 lb Pružina levá Sprężyna lewa Пружина левая kg / lb Držák pružin levý Uchwyt sprężyny lewy Держатель пружин левый Držiak pružín ľavý kg / lb Držák pružin levý Uchwyt sprężyny lewy Держатель пружин левый Držiak pružín ľavý kg / lb Držák pružin pravý Uchwyt sprężyny prawy Держатель пружин правый Držiak pružín pravý kg / lb Držák pružin pravý kg / lb Tlumič Amortyzator Амортизатор Tlmič kg / lb Tlumič Amortyzator Амортизатор Tlmič Podložka 10 Podkładka 10 Шайба 10 Podložka Šroubení Kolanko Угловое резьбовое соединение Uhlová skrutkovnica Váleček Wałek Валик kg / 30 lb Tlumič Amortyzator Амортизатор Tlmič kg / lb Tlumič Amortyzator Амортизатор Tlmič Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x Podložka vějířová M4 Podkładka wachlarzowa M4 Шайба веерная M4 Podložka vejárová M4 15 PRI Stavitelná nožka Noga nastawialna Регулируемая ножка Nastaviteľná noha Šroub M8x20 Śruba M8x20 Болт M8x20 Skrutka M8x Matice M8 Nakrętka M8 Гайка M8 Matica M Šroub M10x60 Śruba M10x60 Болт M10x60 Skrutka M10x kg / lb Šroub M10x40 Śruba M10x40 Болт M10x40 Skrutka M10x kg / lb Šroub M10x50 Šroub M10x50 Болт M10x50 Skrutka M10x Matice M10 Nakrętka M10 Гайка M10 Matica M Matice M10 Nakrętka M10 Гайка M10 Matica M Matice M20 Nakrętka M20 Гайка M20 Matica M kg / lb Držák vibračního spínače Uchwyt łącznika wibracyjnego Держатель вибрационного выключателя kg / lb Držák vibračního spínače Uchwyt łącznika wibracyjnego Держатель вибрацион. выключателя Mikrospínač s pružinou Mikrołącznik ze sprężyną Микровыключатель с пружиной Šroub M3x25 Śruba M3x25 Болт M3x25 Skrutka M3x Matice M3 Nakrętka M3 Гайка M3 Matica M Podložka 3,2 Podkładka 3,2 Шайба 3,2 Podložka 3, Podložka vějířová M3 Podkładka wachlarzowa M3 Шайба веерная M3 Podložka vejárová M Vložka čepu Wkładka czopa Вкладыш пальца Vložka čapu Nýt s trnem 4x16,7 Nit z trzonem 4x16,7 Заклепка со штырем 4x16,7 Nit s tŕňom 4x16, _A_Datum_vydani_ doc Katalog náhradních dílů 9 / 43

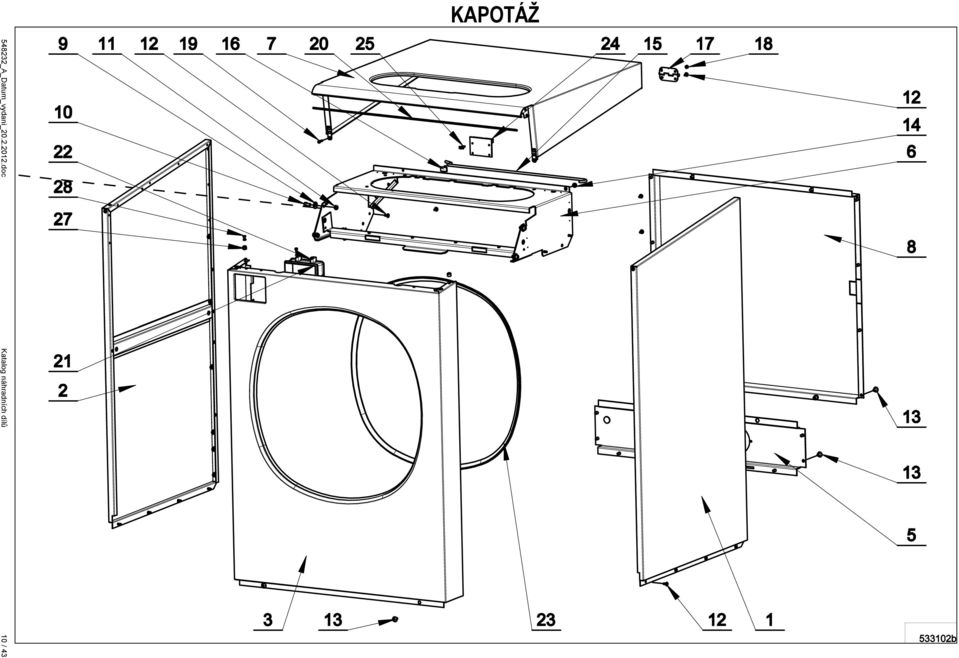

10 KAPOTÁŽ _A_Datum_vydani_ doc Katalog náhradních dílů 10 / 43

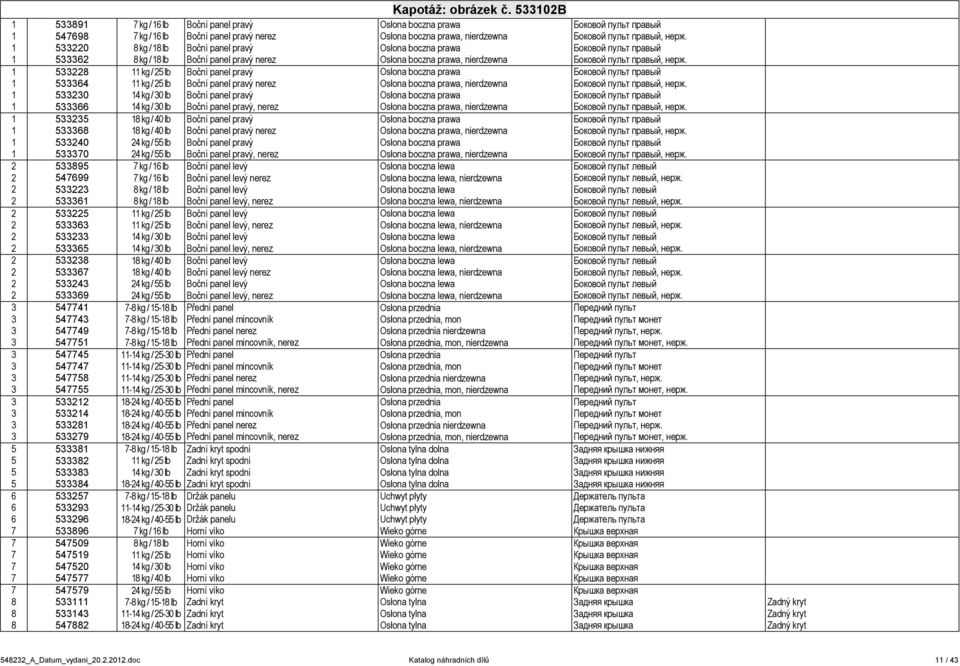

11 Kapotáž: obrázek č B kg / 16 lb Boční panel pravý Osłona boczna prawa Боковой пульт правый kg / 16 lb Boční panel pravý nerez Osłona boczna prawa, nierdzewna Боковой пульт правый, нерж kg / 18 lb Boční panel pravý Osłona boczna prawa Боковой пульт правый kg / 18 lb Boční panel pravý nerez Osłona boczna prawa, nierdzewna Боковой пульт правый, нерж kg / 25 lb Boční panel pravý Osłona boczna prawa Боковой пульт правый kg / 25 lb Boční panel pravý nerez Osłona boczna prawa, nierdzewna Боковой пульт правый, нерж kg / 30 lb Boční panel pravý Osłona boczna prawa Боковой пульт правый kg / 30 lb Boční panel pravý, nerez Osłona boczna prawa, nierdzewna Боковой пульт правый, нерж kg / 40 lb Boční panel pravý Osłona boczna prawa Боковой пульт правый kg / 40 lb Boční panel pravý nerez Osłona boczna prawa, nierdzewna Боковой пульт правый, нерж kg / 55 lb Boční panel pravý Osłona boczna prawa Боковой пульт правый kg / 55 lb Boční panel pravý, nerez Osłona boczna prawa, nierdzewna Боковой пульт правый, нерж kg / 16 lb Boční panel levý Osłona boczna lewa Боковой пульт левый kg / 16 lb Boční panel levý nerez Osłona boczna lewa, nierdzewna Боковой пульт левый, нерж kg / 18 lb Boční panel levý Osłona boczna lewa Боковой пульт левый kg / 18 lb Boční panel levý, nerez Osłona boczna lewa, nierdzewna Боковой пульт левый, нерж kg / 25 lb Boční panel levý Osłona boczna lewa Боковой пульт левый kg / 25 lb Boční panel levý, nerez Osłona boczna lewa, nierdzewna Боковой пульт левый, нерж kg / 30 lb Boční panel levý Osłona boczna lewa Боковой пульт левый kg / 30 lb Boční panel levý, nerez Osłona boczna lewa, nierdzewna Боковой пульт левый, нерж kg / 40 lb Boční panel levý Osłona boczna lewa Боковой пульт левый kg / 40 lb Boční panel levý nerez Osłona boczna lewa, nierdzewna Боковой пульт левый, нерж kg / 55 lb Boční panel levý Osłona boczna lewa Боковой пульт левый kg / 55 lb Boční panel levý, nerez Osłona boczna lewa, nierdzewna Боковой пульт левый, нерж kg / lb Přední panel Osłona przednia Передний пульт kg / lb Přední panel mincovník Osłona przednia, mon Передний пульт монет kg / lb Přední panel nerez Osłona przednia nierdzewna Передний пульт, нерж kg / lb Přední panel mincovník, nerez Osłona przednia, mon, nierdzewna Передний пульт монет, нерж kg / lb Přední panel Osłona przednia Передний пульт kg / lb Přední panel mincovník Osłona przednia, mon Передний пульт монет kg / lb Přední panel nerez Osłona przednia nierdzewna Передний пульт, нерж kg / lb Přední panel mincovník, nerez Osłona przednia, mon, nierdzewna Передний пульт монет, нерж kg / lb Přední panel Osłona przednia Передний пульт kg / lb Přední panel mincovník Osłona przednia, mon Передний пульт монет kg / lb Přední panel nerez Osłona przednia nierdzewna Передний пульт, нерж kg / lb Přední panel mincovník, nerez Osłona przednia, mon, nierdzewna Передний пульт монет, нерж kg / lb Zadní kryt spodní Osłona tylna dolna Задняя крышка нижняя kg / 25 lb Zadní kryt spodní Osłona tylna dolna Задняя крышка нижняя kg / 30 lb Zadní kryt spodní Osłona tylna dolna Задняя крышка нижняя kg / lb Zadní kryt spodní Osłona tylna dolna Задняя крышка нижняя kg / lb Držák panelu Uchwyt płyty Держатель пульта kg / lb Držák panelu Uchwyt płyty Держатель пульта kg / lb Držák panelu Uchwyt płyty Держатель пульта kg / 16 lb Horní víko Wieko górne Крышка верхнaя kg / 18 lb Horní víko Wieko górne Крышка верхнaя kg / 25 lb Horní víko Wieko górne Крышка верхнaя kg / 30 lb Horní víko Wieko górne Крышка верхнaя kg / 40 lb Horní víko Wieko górne Крышка верхнaя kg / 55 lb Horní víko Wieko górne Крышка верхнaя kg / lb Zadní kryt Osłona tylna Задняя крышка Zadný kryt kg / lb Zadní kryt Osłona tylna Задняя крышка Zadný kryt kg / lb Zadní kryt Osłona tylna Задняя крышка Zadný kryt _A_Datum_vydani_ doc Katalog náhradních dílů 11 / 43

12 548232_A_Datum_vydani_ doc Katalog náhradních dílů 12 / 43

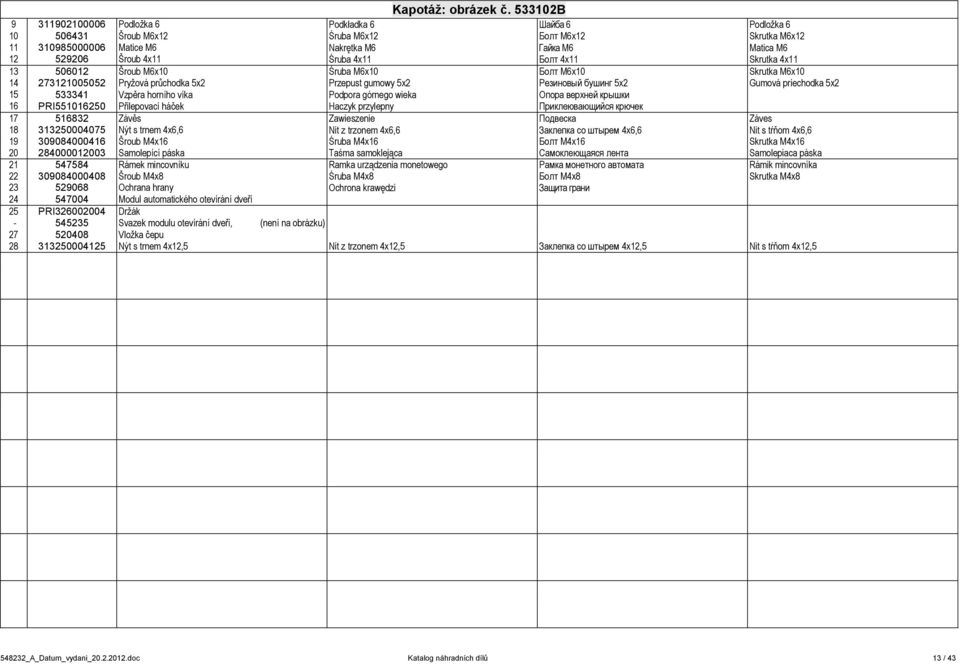

13 Kapotáž: obrázek č B Podložka 6 Podkładka 6 Шайба 6 Podložka Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Matice M6 Nakrętka M6 Гайка M6 Matica M Šroub 4x11 Śruba 4x11 Болт 4x11 Skrutka 4x Šroub M6x10 Śruba M6x10 Болт M6x10 Skrutka M6x Pryžová průchodka 5x2 Przepust gumowy 5x2 Резиновый бушинг 5x2 Gumová priechodka 5x Vzpěra horního víka Podpora górnego wieka Опора верхней крышки 16 PRI Přilepovací háček Haczyk przylepny Приклеювающийся крючек Závěs Zawieszenie Подвеска Záves Nýt s trnem 4x6,6 Nit z trzonem 4x6,6 Заклепка со штырем 4x6,6 Nit s tŕňom 4x6, Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x Samolepící páska Taśma samoklejąca Самоклеющаяся лента Samolepiaca páska Rámek mincovníku Ramka urządzenia monetowego Рамка монетного автомата Rámik mincovníka Šroub M4x8 Śruba M4x8 Болт M4x8 Skrutka M4x Ochrana hrany Ochrona krawędzi Защита грани Modul automatického otevírání dveří 25 PRI Držák Svazek modulu otevírání dveří, (není na obrázku) Vložka čepu Nýt s trnem 4x12,5 Nit z trzonem 4x12,5 Заклепка со штырем 4x12,5 Nit s tŕňom 4x12, _A_Datum_vydani_ doc Katalog náhradních dílů 13 / 43

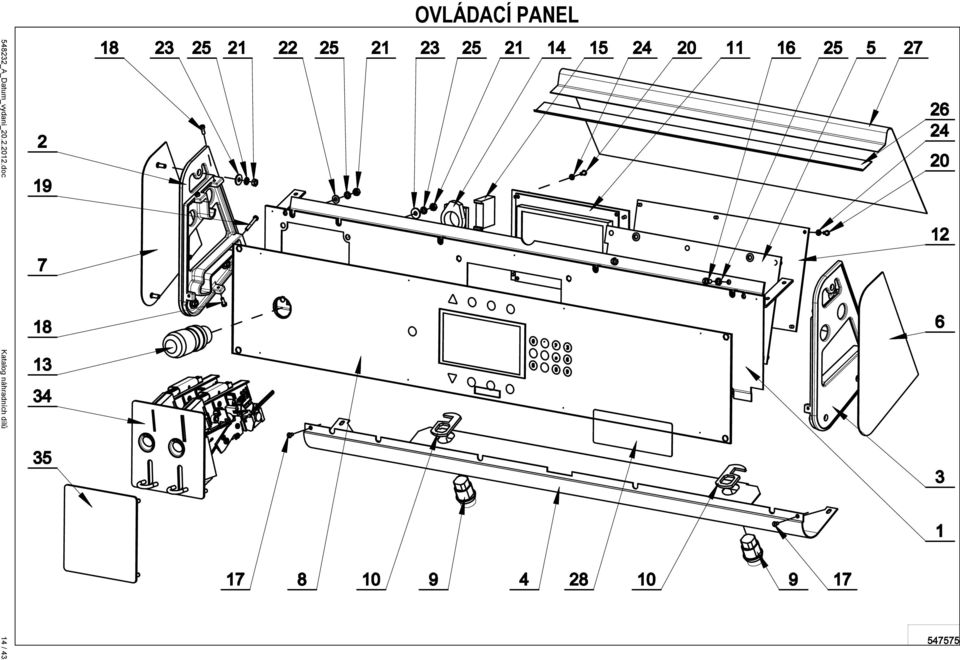

14 OVLÁDACÍ PANEL _A_Datum_vydani_ doc Katalog náhradních dílů 14 / 43

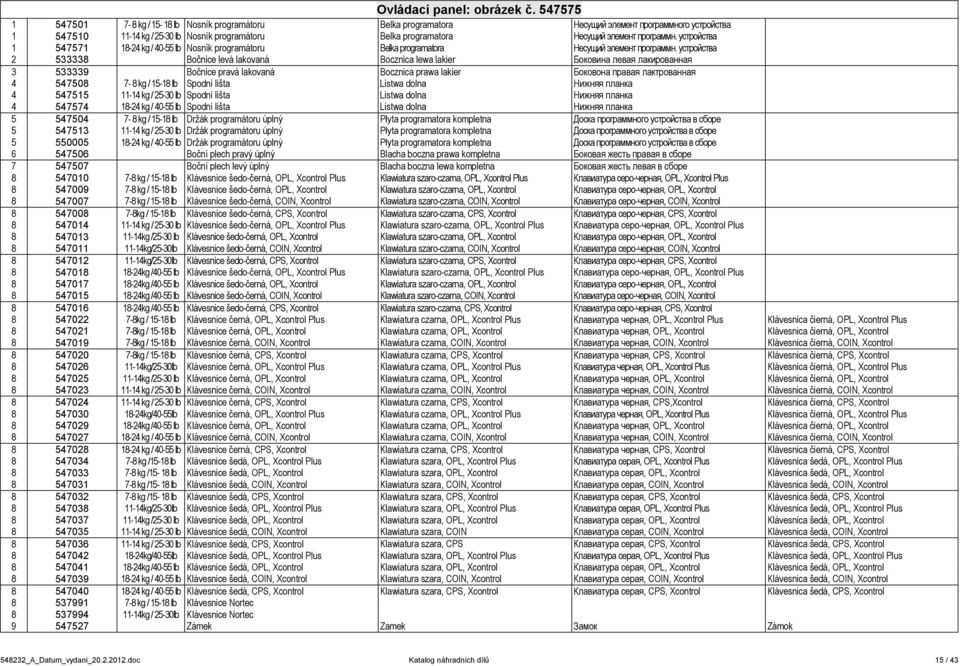

15 Ovládací panel: obrázek č kg / lb Nosník programátoru Belka programatora Несущий элемент программного устройства kg / lb Nosník programátoru Belka programatora Несущий элемент программн. устройства kg / lb Nosník programátoru Belka programatora Несущий элемент программн. устройства Bočnice levá lakovaná Bocznica lewa lakier Боковина левая лакированная Bočnice pravá lakovaná Bocznica prawa lakier Боковона правая лактрованная kg / lb Spodní lišta Listwa dolna Нижняя планка kg / lb Spodní lišta Listwa dolna Нижняя планка kg / lb Spodní lišta Listwa dolna Нижняя планка kg / lb Držák programátoru úplný Płyta programatora kompletna Доска программного устройства в сборе kg / lb Držák programátoru úplný Płyta programatora kompletna Доска программного устройства в сборе kg / lb Držák programátoru úplný Płyta programatora kompletna Доска программного устройства в сборе Boční plech pravý úplný Blacha boczna prawa kompletna Боковая жесть правая в сборе Boční plech levý úplný Blacha boczna lewa kompletna Боковая жесть левая в сборе kg / lb Klávesnice šedo-černá, OPL, Xcontrol Plus Klawiatura szaro-czarna, OPL, Xcontrol Plus Клавиатура серо-черная, OPL, Xcontrol Plus kg / lb Klávesnice šedo-černá, OPL, Xcontrol Klawiatura szaro-czarna, OPL, Xcontrol Клавиатура серо-черная, OPL, Xcontrol kg / lb Klávesnice šedo-černá, COIN, Xcontrol Klawiatura szaro-czarna, COIN, Xcontrol Клавиатура серо-черная, COIN, Xcontrol kg / lb Klávesnice šedo-černá, CPS, Xcontrol Klawiatura szaro-czarna, CPS, Xcontrol Клавиатура серо-черная, CPS, Xcontrol kg / lb Klávesnice šedo-černá, OPL, Xcontrol Plus Klawiatura szaro-czarna, OPL, Xcontrol Plus Клавиатура серо-черная, OPL, Xcontrol Plus kg /25-30 lb Klávesnice šedo-černá, OPL, Xcontrol Klawiatura szaro-czarna, OPL, Xcontrol Клавиатура серо-черная, OPL, Xcontrol kg/25-30lb Klávesnice šedo-černá, COIN, Xcontrol Klawiatura szaro-czarna, COIN, Xcontrol Клавиатура серо-черная, COIN, Xcontrol kg/25-30lb Klávesnice šedo-černá, CPS, Xcontrol Klawiatura szaro-czarna, CPS, Xcontrol Клавиатура серо-черная, CPS, Xcontrol kg /40-55 lb Klávesnice šedo-černá, OPL, Xcontrol Plus Klawiatura szaro-czarna, OPL, Xcontrol Plus Клавиатура серо-черная, OPL, Xcontrol Plus kg /40-55 lb Klávesnice šedo-černá, OPL, Xcontrol Klawiatura szaro-czarna, OPL, Xcontrol Клавиатура серо-черная, OPL, Xcontrol kg /40-55 lb Klávesnice šedo-černá, COIN, Xcontrol Klawiatura szaro-czarna, COIN, Xcontrol Клавиатура серо-черная, COIN, Xcontrol kg /40-55 lb Klávesnice šedo-černá, CPS, Xcontrol Klawiatura szaro-czarna, CPS, Xcontrol Клавиатура серо-черная, CPS, Xcontrol kg / lb Klávesnice černá, OPL, Xcontrol Plus Klawiatura czarna, OPL, Xcontrol Plus Клавиатура черная, OPL, Xcontrol Plus Klávesnica čierná, OPL, Xcontrol Plus kg / lb Klávesnice černá, OPL, Xcontrol Klawiatura czarna, OPL, Xcontrol Клавиатура черная, OPL, Xcontrol Klávesnica čierná, OPL, Xcontrol kg / lb Klávesnice černá, COIN, Xcontrol Klawiatura czarna, COIN, Xcontrol Клавиатура черная, COIN, Xcontrol Klávesnica čierná, COIN, Xcontrol kg / lb Klávesnice černá, CPS, Xcontrol Klawiatura czarna, CPS, Xcontrol Клавиатура черная, CPS, Xcontrol Klávesnica čierná, CPS, Xcontrol kg/25-30lb Klávesnice černá, OPL, Xcontrol Plus Klawiatura czarna, OPL, Xcontrol Plus Клавиатура черная, OPL, Xcontrol Plus Klávesnica čierná, OPL, Xcontrol Plus kg /25-30 lb Klávesnice černá, OPL, Xcontrol Klawiatura czarna, OPL, Xcontrol Клавиатура черная, OPL, Xcontrol Klávesnica čierná, OPL, Xcontrol kg / lb Klávesnice černá, COIN, Xcontrol Klawiatura czarna, COIN, Xcontrol Клавиатура черная, COIN, Xcontrol Klávesnica čierná, COIN, Xcontrol kg / lb Klávesnice černá, CPS, Xcontrol Klawiatura czarna, CPS, Xcontrol Клавиатура черная, CPS,Xcontrol Klávesnica čierná, CPS, Xcontrol kg/40-55lb Klávesnice černá, OPL, Xcontrol Plus Klawiatura czarna, OPL, Xcontrol Plus Клавиатура черная, OPL, Xcontrol Plus Klávesnica čierná, OPL, Xcontrol Plus kg /40-55 lb Klávesnice černá, OPL, Xcontrol Klawiatura czarna, OPL, Xcontrol Клавиатура черная, OPL, Xcontrol Klávesnica čierná, OPL, Xcontrol kg / lb Klávesnice černá, COIN, Xcontrol Klawiatura czarna, COIN, Xcontrol Клавиатура черная, COIN, Xcontrol Klávesnica čierná, COIN, Xcontrol kg / lb Klávesnice černá, CPS, Xcontrol Klawiatura czarna, CPS, Xcontrol Клавиатура черная, CPS, Xcontrol Klávesnica čierná, CPS, Xcontrol kg /15-18 lb Klávesnice šedá, OPL, Xcontrol Plus Klawiatura szara, OPL, Xcontrol Plus Клавиатура серая, OPL, Xcontrol Plus Klávesnica šedá, OPL, Xcontrol Plus kg /15-18 lb Klávesnice šedá, OPL, Xcontrol Klawiatura szara, OPL, Xcontrol Клавиатура серая, OPL, Xcontrol Klávesnica šedá, OPL, Xcontrol kg /15-18 lb Klávesnice šedá, COIN, Xcontrol Klawiatura szara, COIN, Xcontrol Клавиатура серая, COIN, Xcontrol Klávesnica šedá, COIN, Xcontrol kg /15-18 lb Klávesnice šedá, CPS, Xcontrol Klawiatura szara, CPS, Xcontrol Клавиатура серая, CPS, Xcontrol Klávesnica šedá, CPS, Xcontrol kg/25-30lb Klávesnice šedá, OPL, Xcontrol Plus Klawiatura szara, OPL, Xcontrol Plus Клавиатура серая, OPL, Xcontrol Plus Klávesnica šedá, OPL, Xcontrol Plus kg /25-30 lb Klávesnice šedá, OPL, Xcontrol Klawiatura szara, OPL, Xcontrol Клавиатура серая, OPL, Xcontrol Klávesnica šedá, OPL, Xcontrol kg / lb Klávesnice šedá, COIN, Xcontrol Klawiatura szara, COIN Клавиатура серая, COIN, Xcontrol Klávesnica šedá, COIN, Xcontrol kg / lb Klávesnice šedá, CPS, Xcontrol Klawiatura szara, CPS Клавиатура серая, CPS, Xcontrol Klávesnica šedá, CPS, Xcontrol kg/40-55lb Klávesnice šedá, OPL, Xcontrol Plus Klawiatura szara, OPL, Xcontrol Plus Клавиатура серая, OPL, Xcontrol Plus Klávesnica šedá, OPL, Xcontrol Plus kg /40-55 lb Klávesnice šedá, OPL, Xcontrol Klawiatura szara, OPL, Xcontrol Клавиатура серая, OPL, Xcontrol Klávesnica šedá, OPL, Xcontrol kg / lb Klávesnice šedá, COIN, Xcontrol Klawiatura szara, COIN, Xcontrol Клавиатура серая, COIN, Xcontrol Klávesnica šedá, COIN, Xcontrol kg / lb Klávesnice šedá, CPS, Xcontrol Klawiatura szara, CPS, Xcontrol Клавиатура серая, CPS, Xcontrol Klávesnica šedá, CPS, Xcontrol kg / lb Klávesnice Nortec kg / 25-30lb Klávesnice Nortec Zámek Zamek Замок Zámok _A_Datum_vydani_ doc Katalog náhradních dílů 15 / 43

16 548232_A_Datum_vydani_ doc Katalog náhradních dílů 16 / 43

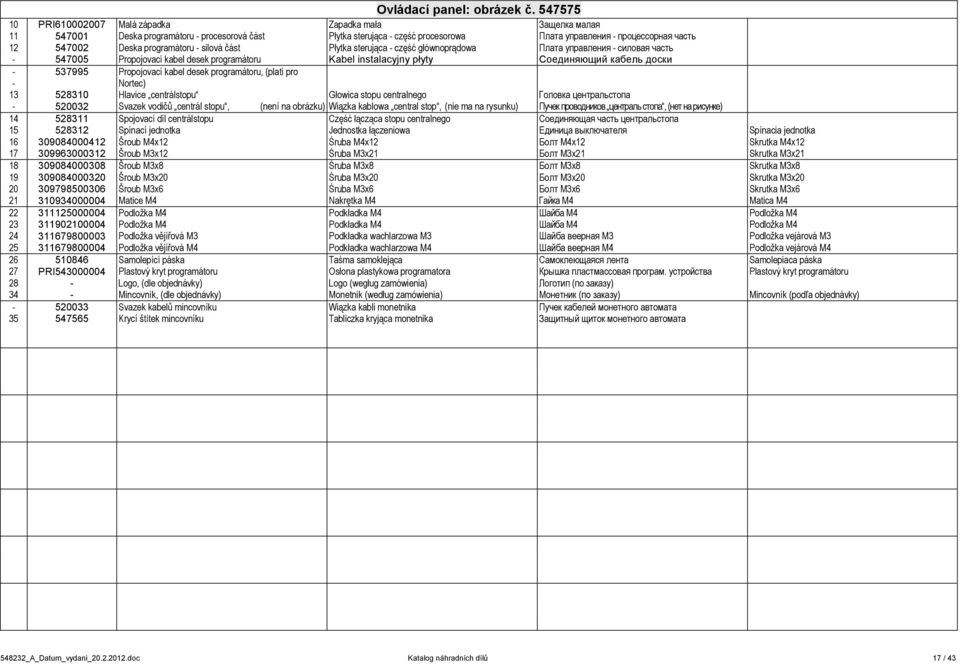

17 Ovládací panel: obrázek č PRI Malá západka Zapadka mała Защелка малая Deska programátoru - procesorová část Płytka sterująca - część procesorowa Плата управления - процессорная часть Deska programátoru - silová část Płytka sterująca - część głównoprądowa Плата управления - силовая часть Propojovací kabel desek programátoru Kabel instalacyjny płyty Соединяющий кабель доски Propojovací kabel desek programátoru, (platí pro - Nortec) Hlavice centrálstopu Głowica stopu centralnego Головка центральстопа Svazek vodičů centrál stopu, (není na obrázku) Wiązka kablowa central stop, (nie ma na rysunku) Пучек проводников централь стопа, (нет на рисунке) Spojovací díl centrálstopu Część łącząca stopu centralnego Соединяющая часть центральстопа Spínací jednotka Jednostka łączeniowa Единица выключателя Spínacia jednotka Šroub M4x12 Śruba M4x12 Болт M4x12 Skrutka M4x Šroub M3x12 Śruba M3x21 Болт M3x21 Skrutka M3x Šroub M3x8 Śruba M3x8 Болт M3x8 Skrutka M3x Šroub M3x20 Śruba M3x20 Болт M3x20 Skrutka M3x Šroub M3x6 Śruba M3x6 Болт M3x6 Skrutka M3x Matice M4 Nakrętka M4 Гайка M4 Matica M Podložka M4 Podkładka M4 Шайба M4 Podložka M Podložka M4 Podkładka M4 Шайба M4 Podložka M Podložka vějířová M3 Podkładka wachlarzowa M3 Шайба веерная M3 Podložka vejárová M Podložka vějířová M4 Podkładka wachlarzowa M4 Шайба веерная M4 Podložka vejárová M Samolepící páska Taśma samoklejąca Самоклеющаяся лента Samolepiaca páska 27 PRI Plastový kryt programátoru Osłona plastykowa programatora Крышка пластмассовая програм. устройствa Plastový kryt programátoru 28 - Logo, (dle objednávky) Logo (wegług zamówienia) Логотип (по заказу) 34 - Mincovník, (dle objednávky) Monetnik (według zamówienia) Монетник (по заказу) Mincovník (podľa objednávky) Svazek kabelů mincovníku Wiązka kabli monetnika Пучек кабелей монетного автомата Krycí štítek mincovníku Tabliczka kryjąca monetnika Защитный щиток монетного автомата _A_Datum_vydani_ doc Katalog náhradních dílů 17 / 43

18 MINCOVNÍK _A_Datum_vydani_ doc Katalog náhradních dílů 18 / 43

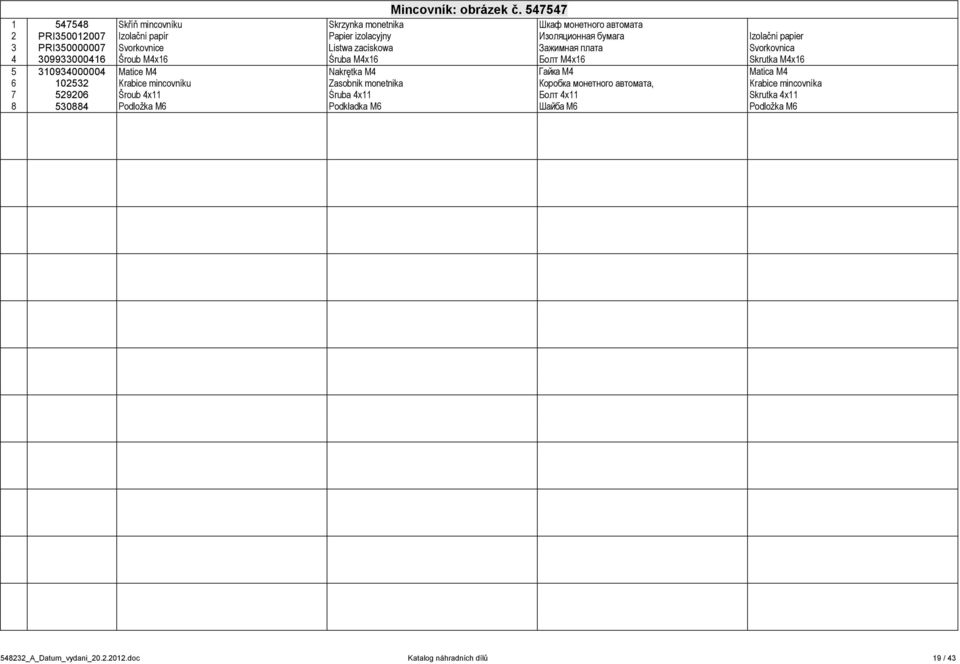

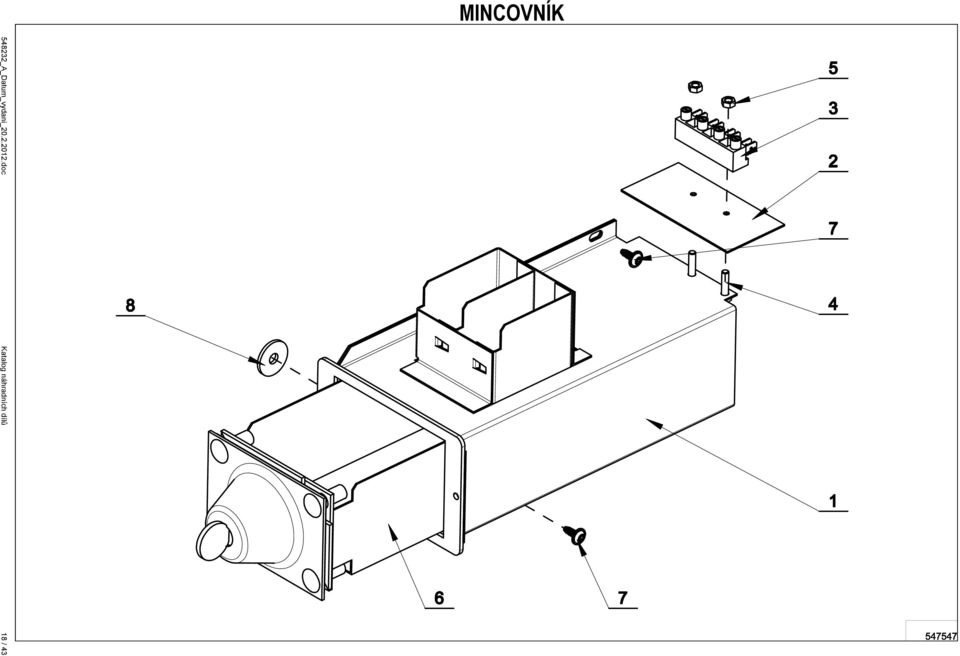

19 Mincovník: obrázek č Skříň mincovníku Skrzynka monetnika Шкаф монетного автомата 2 PRI Izolační papír Papier izolacyjny Изоляционная бумага Izolační papier 3 PRI Svorkovnice Listwa zaciskowa Зажимная плата Svorkovnica Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x Matice M4 Nakrętka M4 Гайка M4 Matica M Krabice mincovníku Zasobnik monetnika Коробка монетного автомата, Krabice mincovníka Šroub 4x11 Śruba 4x11 Болт 4x11 Skrutka 4x Podložka M6 Podkładka M6 Шайба M6 Podložka M _A_Datum_vydani_ doc Katalog náhradních dílů 19 / 43

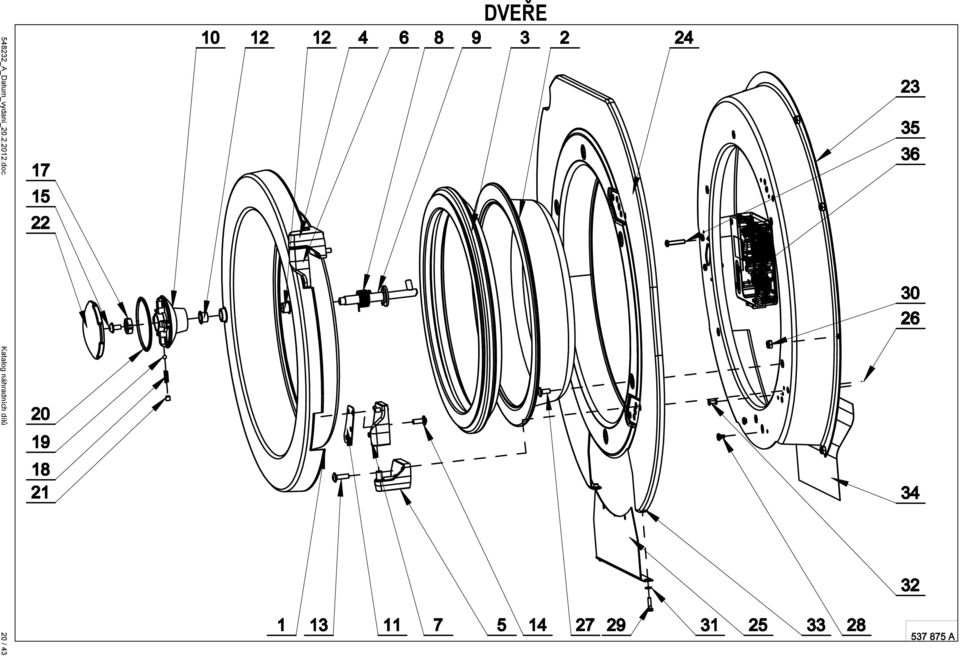

20 DVEŘE _A_Datum_vydani_ doc Katalog náhradních dílů 20 / 43

21 Dveře: obrázek č A kg / lb Dveře, barva chromo prášková Drzwi, farba proszkowa chrom Двери, цвет хром порошковый kg / lb Dveře, barva chromo prášková Drzwi, farba proszkowa chrom Двери, цвет хром порошковый kg / lb Dveře, barva chromo prášková kg / lb Dveře, barva chromo lesklá Drzwi, farba chrom połysk Двери, цвет хром блестящий kg / lb Dveře, barva chromo lesklá Drzwi, farba chrom połysk Двери, цвет хром блестящий kg / lb Dveře, barva chromo lesklá kg / lb Dveře, barva černá prášková Drzwi, farba proszkowa czarna Двери, цвет черный порошковый kg / lb Dveře, barva černá prášková Drzwi, farba proszkowa czarna Двери, цвет черный порошковый kg / lb Dveře, barva černá prášková kg / lb Sklo dveří Szkło drzwi Стекло двери Sklo dverí, 8 kg / 18 lb kg / lb Sklo dveří Szkło drzwi Стекло двери Sklo dverí, kg / lb kg / lb Sklo dveří kg / lb Těsnění dveří Uszczelka drzwi Уплотнение двери Tesnenie dveri, 8 kg / 18 lb kg / lb Těsnění dveří Uszczelka drzwi Уплотнение двери Tesnenie dveri, kg / lb kg / lb Těsnění dveří Horní závěs pevný Zawias górny stały Верхняя петля жесткая Spodní závěs pevný Zawias dolny stały Нижняя петля жесткая Horní závěs Zawias górny Верхняя петля Spodní závěs Zawias dolny Нижняя петля Zkrutná pružina madla Sprężyna drążkowa poręczy Пружина кручения поручня Čep zámku Czop zamka Палец замка Spodní díl madla Dolna część poręczy Нижняя часть поручня Podložka závěsu Podkładka zawiasy Шайба петли Pouzdro Tuleja Втулка Puzdro Šroub M6x25 Śruba M6x25 Болт M6x25 Skrutka M6x Šroub M6x16 Śruba M6x16 Болт M6x16 Skrutka M6x Šroub M6x14 Śruba M6x14 Болт M6x14 Skrutka M6x Aretační segment Tlačná pružina Sprężyna dociskowa Прижимная пружина Kulička madla Kulka Шарик Rozlišovací kroužek modrý Pierścień rozpoznawczy niebieski Отличительное кольцо синее Rozlišovací kroužek červený Pierścień rozpoznawczy czerwony Отличительное кольцо красное Šroub M6x6 Śruba M6x6 Болт M6x6 Skrutka M6x Kryt madla, neplatí pro stroj s černým ovládacím Wieko poręczy, nie dotyczy maszyny z czarną płytą Крышка поручня, неотносится к машине в черным 22 panelem sterowniczą пультом управления Kryt madla, platí jen pro stroj s černým ovládacím Wieko poręczy, dotyczy tylko maszyny z czarną płytą Крышка поручня, относится только к машинам с 22 panelem Sterowniczą черным пультом управления kg / lb Držák pro zámek a dveře Uchwyt zamka i drzwi Держатель для замка и двери kg / lb Držák pro zámek a dveře Uchwyt zamka i drzwi Держатель для замка и двери kg / lb Držák pro zámek a dveře kg / lb Přední panel Przedni pulpit Передный пульт Predný panel, 8 kg / 18 lb kg / lb Přední panel Przedni pulpit Передный пульт Predný panel, kg / lb kg / lb Přední panel kg / lb Přední kryt topných těles Osłona przednia grzejników Передняя крышка нагреват. элементов kg / lb Přední kryt topných těles Osłona przednia grzejników Передняя крышка нагреват. элементов kg / lb Přední kryt topných těles Podložka závěsu Podkładka zawiasu Шайба петли Šroub M6x14 Śruba M6x14 Болт M6x14 Skrutka M6x Plastový spoj Złącze plastikowe Пластмассовое соединение Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x Matice M6 Nakrętka M6 Гайка M6 Matica M Podložka M4 Podkładka M4 Шайба M4 Podložka M _A_Datum_vydani_ doc Katalog náhradních dílů 21 / 43

22 548232_A_Datum_vydani_ doc Katalog náhradních dílů 22 / 43

23 Dveře: Obrázek č A Nýt s trnem 4x12,5 Nit z trzonem 4x12,5 Заклепка со штырем 4x12,5 Nit s tŕňom 4x12, Nýtovací matice M4 Nakrętka lutownicza M4 Заклепочная гайка M4 Nitovacie matice M4 34 PRI Plastový kryt Pokrycie plastikowe Пластмассовая крышка Plastový kryt, Šroub M5x25 Śruba M5x25 Болт M5x25 Skrutka M5x Zámek Zamek Замок Zámok Lepidlo Loctite 243, (není na obrázku) Klej Loctite 243, (nie ma na rysunku) Клей Loctite 243 (нет на рисунке) Lepidlo Loctite 243, (nie je na obrázku) Svazek vodičů dveřního zámku, (není na obrázku) Wiązka kablowa zamka drzwi, (nie jest na rysunku) Пучок проводников замка двери, (нет на рисунке) Hlavný zväzok dverného zámka, (nie je na obrázku) Oboustranná lepicí páska, (není na obrázku) Lepidlo Loctite 603, platí pro kód , (není na obrázku) _A_Datum_vydani_ doc Katalog náhradních dílů 23 / 43

24 SYSTÉM NAPOUŠTĚNÍ _A_Datum_vydani_ doc Katalog náhradních dílů 24 / 43

25 Systém napouštění: obrázek č A kg / lb Násypka úplná Wsyp kompletny Воронка в сборе kg / lb Násypka úplná Wsyp kompletny Воронка в сборе Horní víko násypky Górne wieko wsypu Верхняя крышка воронки Záklopka Zapadka Захлопка Záklopka Čep Czop Штифт Čap Těsnění násypky Uszszelka wsypu Уплотнение воронки Tesnenie násypky Víčko násypky Wieko wsypu Крышка воронки Veko násypky Hlavní nádoba Główny zbiornik Главная емкость kg / lb Vnitřní nádoba malá Wewnętrzny mały zbiornik Внутренняя емкость малая kg / lb Vnitřní nádoba velká Šroub do plechu Śruba do blachy Болт для жести Skrutka do plechu Směšovač úplný Mieszacz kompletny Смеситель в сборе Těleso směšovače Korpus mieszacza Корпус смесителя Víko směšovače Wieko mieszacza Крышка смесителя Šroub 4x11 Śruba Болт Skrutka Dvoucestný ventil ¾ 2-drożny zawór ¾ Двухходовой клапан ¾ Třícestný ventil ¾ 3-drożny zawór ¾ Трехходовой клапан ¾ Čtyřcestný ventil ¾ 4-drożny zawór ¾ Четырехходовой клапан ¾ Vstupní regulátor tlaku 20l/min Regulator ciśnienia wstępnego 20 l/min Входной регулятор давления 20л/мин Výstupní regulátor tlaku 5,5l/min Ragulator ciśnienia wyjściowego 5,5 l/min Выходной регулятор давления 5,5л/мин kg / lb Koleno napouštění Kolanko nalewania Колено напуска kg / 25 lb Koleno napouštění Kolanko nalewania Колено напуска kg / Koleno napouštění Kolanko nalewania Колено напуска lb kg / lb Hadice přepadu Wąż przelewu Шланг перепада kg / lb Hadice přepadu Wąż przelewu Шланг перепада kg / lb Hadice přepadu Wąż przelewu Шланг перепада kg / lb Hadice odvzdušnění Wąż odwietrzenia Шланг отвода воздуха Hadica odvzdušnenia kg / Hadice odvzdušnění Wąż odwietrzenia Шланг отвода воздуха Hadica odvzdušnenia lb kg / 15 lb Koleno násypky Kolanko wsypu Колено воронки kg / 18 lb Koleno násypky Kolanko wsypu Колено воронки kg / 25 lb Koleno násypky Kolanko wsypu Колено воронки kg / 30 lb Koleno násypky Kolanko wsypu Колено воронки kg / 40 lb Koleno násypky Kolanko wsypu Колено воронки kg / 50 lb Koleno násypky Kolanko wsypu Колено воронки 22 PRI Teplotní čidlo Czujnik temperatury Датчик температуры Teplotné čidlo Těsnící kroužek teplotního čidla Pierścień uszczelniający czujnika temperatury Уплотняющее кольцо температурного датчика 24 PRI Napouštěcí hadice Wąż nalewania Напускной шланг Napouštěcí hadice, platí pro schválení vody Wąż nalewania, obowiązkowe do zatwierdzenia wody Напускной шланг, Относится к апробированию воды 25 PRI Těsnění Uszczelka Уплотнение 26 PRI Hadice 13/19 Wąż 13/19 Шланг 13/19 Hadica 13/ Hadice, platí pro schválení vody Wąż, obowiązkowe do zatwierdzenia wody Шланг, Относится к апробированию воды Drátěná hadicová spona 66 Druciana sprzączka węża 66 Проволочный хомут шланга Šroub M4x12 Śruba M4x12 Болт M4x12 Skrutka M4x Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x16 30 PRI Spona Sprzączka Хомут Spona PRI Spona Sprzączka Хомут Spona PRI Spona Sprzączka Хомут Spona PRI Spona Sprzączka Хомут Spona PRI Spona Sprzączka Хомут Spona _A_Datum_vydani_ doc Katalog náhradních dílů 25 / 43

26 SYSTÉM VYPOUŠTĚNÍ _A_Datum_vydani_ doc Katalog náhradních dílů 26 / 43

27 Systém vypouštění: obrázek č Vypouštěcí ventil Zawór wylotowy Выпускной клапан Vypúšťací ventil Vypouštěcí T-kus T-część wylewania Выпускной тройник Šroub 4x12 Śruba 4x12 Болт 4x12 Skrutka 4x kg / 15 lb Vypouštěcí koleno Kolanko wylewania Выпускное колено kg / lb Vypouštěcí koleno Kolanko wylewania Выпускное колено kg / 30 lb Vypouštěcí koleno Kolanko wylewania Выпускное колено kg / 40 lb Vypouštěcí koleno Kolanko wylewania Выпускное колено kg / 50 lb Vypouštěcí koleno Kolanko wylewania Выпускное колено kg / 18 lb Držák vypouštěcího ventilu úplný Uchwyt zaworu wylotowego kompletny Держатель выпускного клапана в сборе kg / lb Držák vypouštěcího ventilu úplný Uchwyt zaworu wylotowego kompletny Держатель выпускного клапана в сборе kg / lb Držák vypouštěcího ventilu úplný Šoub 4x11 Śruba 4x11 Болт 4x11 Skrutka 4x Šroub M8x20 Śruba M8x20 Болт M8x20 Skrutka M8x Podložka 8 Podkładka 8 Шайба 8 Podložka Vypouštěcí hadice Wąż wylotowy Выпускной шланг Vypúšťacia hadica 10 PRI Spona Sprzączka Хомут Spona PRI Hadice Wąż Шланг Hadica 12 PRI Hadička hladinového spínače Wężyk wyłącznika poziomowego Трубка выключателя уровня воды Hadička hladinového spínača 13 PRI Redukce vzduchové pasti Redukcja pułapki powietrznej Редукция воздушной ловушки Pěnový váleček Tulejka pianowa Пенопластовый валик Penový valček 15 PRI Spona 5,5 Sprzączka 5,5 Хомут 5,5 Spona 5,5 16 PRI Spona Sprzączka Хомут Spona Spirála Spirala Спираль Trubka výztužná Rurka usztywniająca Арматурная трубка Výstužná rúrka Drátěná hadicová spona Druciana sprzączka węża Проволочный хомут шланга Pérová spona Sprzączka sprężynowa Пружинная обойма _A_Datum_vydani_ doc Katalog náhradních dílů 27 / 43

28 ZADNÍ PANEL _A_Datum_vydani_ doc Katalog náhradních dílů 28 / 43

29 Zadní panel: obrázek č A kg / 15 lb Zadní panel úplný kg / 18 lb Zadní panel úplný Osłona tylna kompletna Задний пульт в сборе kg / 25 lb Zadní panel úplný Osłona tylna kompletna Задний пульт в сборе kg / 30 lb Zadní panel úplný Osłona tylna kompletna Задний пульт в сборе kg / 40 lb Zadní panel úplný kg / 50 lb Zadní panel úplný Stykač LC1-D09 Stycznik LC1-D09 Контактор LC1-D09 Stýkač LC1-D Stykač LC1D18M7 Stycznik LC1D18M7 Контактор LC1D18M7 Stýkač LC1D18M7 2 PRI Stykač LC1D3201 Stycznik LC1D3201 Контактор LC1D3201 Stýkač LC1D Frekvenční měnič FR-D720S-042 Przetwornica częstotliwości FR-D720S-042 Частотный преобразователь FR-D720S-042 Frekvenčný menič FR-D720S Frekvenční měnič FR-D720S-070 Przetwornica częstotliwości FR-D720S-070 Частотный преобразователь FR-D720S-070 Frekvenčný menič FR-D720S Frekvenční měnič FR-D Przetwornica częstotliwości FR-D Частотный преобразователь FR-D Frekvenčný menič FR-D Frekvenční měnič FR-D720S-100-E Frekvenční měnič FR-D E Komunikační kabel, (není na obrázku) Kabel komunikacjyny, (nie jest na rysunku) Кабель коммуникации, (нет на рисунке) Komunikačný kábel, (nie je na obrázku) kg / lb Komunikační kabel, (není na obrázku) Filtr pro FR-D720S-xxx Filtr dla FR-D720S-xxx Фильтр для FR-D720S-xxx Filter pre FR-D720S-xxx Filtr pro FR-D740-xxx Filtr dla FR-D740-xxx Фильтр для FR-D740-xxx Filter pre FR-D740-xxx Transformátor Transformator Трансформатор Transformátor 7 PRI Pojistkové pouzdro Piasta bezpiecznika Чехол предохранителя Poistkové puzdro 8 PRI Pojistkové pouzdro 6,3x32 Piasta bezpiecznika 6,3x32 Чехол предохранителя 6,3x32 Poistkové puzdro 6,3x Pojistka 5x20, 500mA Bezpiecznik 5x20, 500mA Предохранитель 5x20, 500mA Poistka 5x20, 500mA 10 PRI Ovládací hlavice hlavního vypínače Głowica sterownicza Головка управления 11 PRI Hlavní vypínač 32A Wyłacznik główny 32A Главный выключатель 32A Hlavný vypínač 32A 11 PRI Hlavní vypínač 25A Wyłacznik główny 25A Главный выключатель 25A Hlavný vypínač 25A 11 PRI Hlavní vypínač 63A 12 PRI Neutrální pól 63A 12 PRI Neutrální pól 25/32A Biegun neutralny 25/32A Нейтральный полюс 25/32A Svorkovnice kg / lb Kabel reléové desky pro čerpadla - svorkovnice Kabel plyty przekażnika dla pomp - listwa zacisków Кабель доски реле для насоса - зажимной - s LED, (není na obrázku) z LED платы с LED светом kg / lb Kabel reléové desky pro čerpadla - svorkovnice - s LED, (není na obrázku) Krabice tekutých prostředků Zbiornik środków w płynie Коробка жидких средств kg / lb Příčka držáku Poprzeczka uchwytu Подкос держателя kg / 30 lb Příčka držáku Poprzeczka uchwytu Подкос держателя kg / 40 lb Příčka držáku kg / 50 lb Příčka držáku kg / lb Víko zadního panelu Wieko osłony tylnej Крышка заднего пульта kg / lb Víko zadního panelu Matice kabelové průchodky M16 Nakrętka przepustu kablowego M16 Гайка кабельного проходного изолятора M16 Matice kabelovej priechodky M Kabelová průchodka M16 Przepust kablowy M16 Кабельный проходной изолятор M16 Kábelová priechodka M Matice kabelové průchodky M32 Nakrętka przepustu kablowego M32 Гайка кабельного проходного изолятора M32 Matice kabelovej priechodky M Kabelová průchodka M32x1,5 Przepust kablowy M32x1,5 Кабельный проходной изолятор M32x1,5 Kábelová priechodka M32x1, Pryžová průchodka 15x2 Przepust gumowy 15x2 Резиновый бушинг 15x2 Gumová priechodka 15x Pryžová průchodka 22x2 Przepust gumowy 22x2 Резиновый бушинг 22x2 Gumová priechodka 22x Nýt s trnem 4x7 Nit z trzonem 4x7 Заклепка со штырем 4x7 Nit s tŕňom 4x Přepínač programování Przełącznik programowania Переключатель программирования Prepínač programovania Šroub 4x11 Śruba 4x11 Болт 4x11 Skrutka 4x Šroub s válcovou hlavou a drážkou M4x16 Śruba z łbem walcowym i rowkiem M4x16 Винт с цилиндрической головкой и дорожкой M4x Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x Šroub M6x20 Śruba M6x20 Болт M6x20 Skrutka M6x _A_Datum_vydani_ doc Katalog náhradních dílů 29 / 43

30 548232_A_Datum_vydani_ doc Katalog náhradních dílů 30 / 43

31 Zadní panel: obrázek č A Šroub M6x25 Śruba M6x25 Болт M6x25 Skrutka M6x Šroub M4x8 Śruba M4x8 Болт M4x8 Skrutka M4x Matice M4 Nakrętka M4 Гайка M4 Matica M Matice M6 Nakrętka M6 Гайка M6 Matica M Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka vějířová M6 Podkładka wachlarzowa M6 Шайба веерная M6 Podložka vejárová M Objímka kabelu Tuleja kablowa Обойма кабеля Propojovací kabel s konektory pro RS485 Kabel połączeniowy z konektorami dla RS485 Соединительный кабель с коннекторами для RS USB kabel pro propojení na zadní panel Kabel USB do połączenia na tyłny panel Кабель USB для подключения к задней панели kg / lb Hlavní svazek vodičů, (není na obrázku) Główna wiązka przewodów, (nie jest na rysunku) Главный пучек проводников, (нет на рисунке) Hlavný zväzok, (nie je na obrázku) kg / lb Hlavní svazek vodičů, (není na obrázku) Główna wiązka przewodów, (nie jest na rysunku) Главный пучек проводников, (нет на рисунке) Hlavný zväzok, (nie je na obrázku) _A_Datum_vydani_ doc Katalog náhradních dílů 31 / 43

32 PARNÍ OHŘEV _A_Datum_vydani_ doc Katalog náhradních dílů 32 / 43

33 Parní ohřev: obrázek Parní ventil ½ s cívkou Zawór parowy ½ z cewką Паровой клапан ½ с катушкой Náhradní civka Cewka zamienna Запасная катушка Parní ventil ½ bez cívky, platí pouze pro USA Zawór parowy ½ bez cewki, dotyczy tylko SZA Паровой клапан ½ без катушки, относится только для США Cívka, platí pouze pro USA Cewka, dotyczy tylko SZA Катушка, относится только для США kg / 15-18lb Podpěra parního ventilu Podpórnik zaworu parowego Опора парового клапана Podpera parného ventilu kg / 25lb Podpěra parního ventilu Podpórnik zaworu parowego Опора парового клапана Podpera parného ventilu kg / 30lb Podpěra parního ventilu Podpórnik zaworu parowego Опора парового клапана Podpera parného ventilu kg / lb Podpěra parního ventilu Podpórnik zaworu parowego Опора парового клапана Podpera parného ventilu kg / 15-18lb Parní hadice ½ Wąż parowy ½ Паровой шланг ½ Parná hadica ½ kg / 25-55lb Parní hadice ½ Wąż parowy ½ Паровой шланг ½ Parná hadica ½ Parní injektor Iniektor parowy Паровой инжектор Parný injektor Vsuvka ½ Nipel ½ Вставка ½ Ochranný filtr Filtr ochronny Защитный фильтр Ochranný filter 10 PRI Zátka pro otvor topného tělesa Uszczelka otworu grzałki Заглушка для отверстия нагревательного элемента Zátka pre otvor vyhrievacieho telesa Šroub M6-20 Śruba Болт Skrutka Podložka 6 Podkładka Шайба Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Nýtovací matice M6 Nakrętka lutownicze Заклепочная гайка Nitovacie matice 15 PRI Zátka ½, (elektrický ohřev, příprava pro parní ohřev) _A_Datum_vydani_ doc Katalog náhradních dílů 33 / 43
