PRŮMYSLOVÉ VYSOKOOTÁČKOVÉ PRACÍ STROJE S ODSTŘEĎOVÁNÍM

Transkript

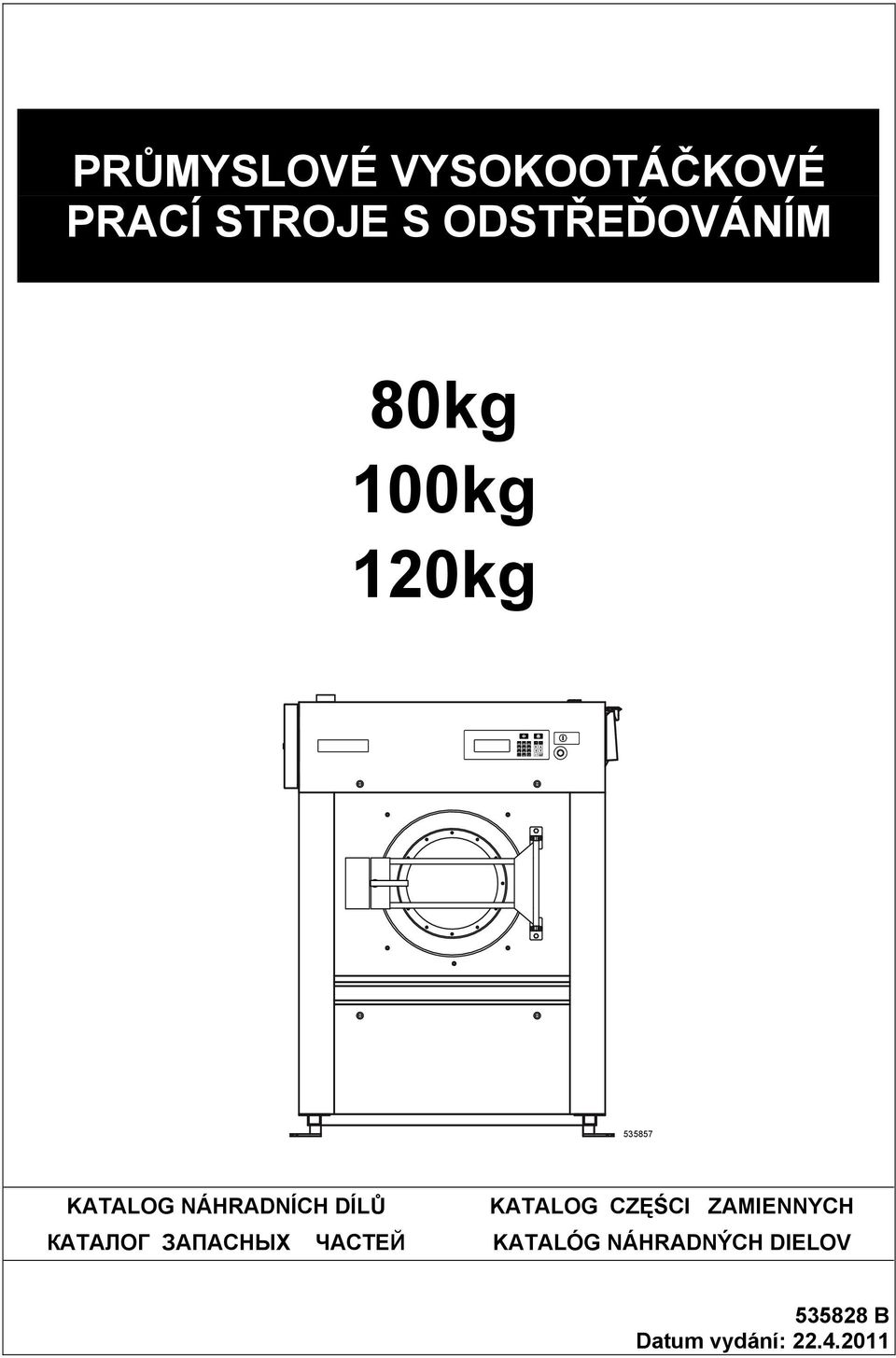

1 PRŮMYSLOVÉ VYSOKOOTÁČKOVÉ PRACÍ STROJE S ODSTŘEĎOVÁNÍM 80kg 100kg 120kg KATALOG NÁHRADNÍCH DÍLŮ KATALOG CZĘŚCI ZAMIENNYCH КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ KATALÓG NÁHRADNÝCH DIELOV B Datum vydání:

2

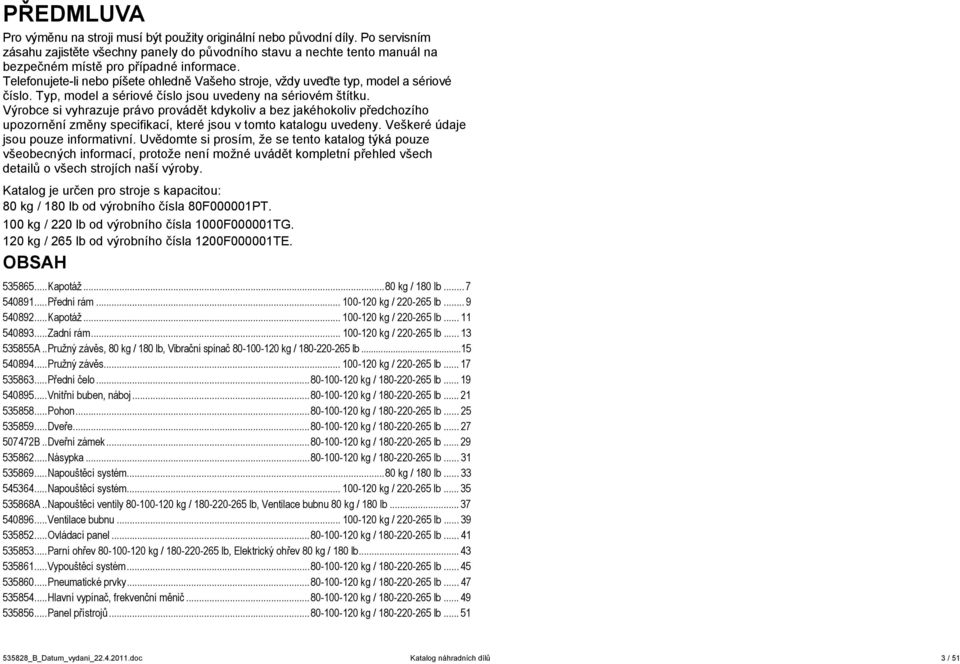

3 PŘEDMLUVA Pro výměnu na stroji musí být použity originální nebo původní díly. Po servisním zásahu zajistěte všechny panely do původního stavu a nechte tento manuál na bezpečném místě pro případné informace. Telefonujete-li nebo píšete ohledně Vašeho stroje, vždy uveďte typ, model a sériové číslo. Typ, model a sériové číslo jsou uvedeny na sériovém štítku. Výrobce si vyhrazuje právo provádět kdykoliv a bez jakéhokoliv předchozího upozornění změny specifikací, které jsou v tomto katalogu uvedeny. Veškeré údaje jsou pouze informativní. Uvědomte si prosím, že se tento katalog týká pouze všeobecných informací, protože není možné uvádět kompletní přehled všech detailů o všech strojích naší výroby. Katalog je určen pro stroje s kapacitou: 80 kg / 180 lb od výrobního čísla 80F000001PT. 100 kg / 220 lb od výrobního čísla 1000F000001TG. 120 kg / 265 lb od výrobního čísla 1200F000001TE. OBSAH Kapotáž...80 kg / 180 lb Přední rám kg / lb Kapotáž kg / lb Zadní rám kg / lb A..Pružný závěs, 80 kg / 180 lb, Vibrační spínač kg / lb Pružný závěs kg / lb Přední čelo kg / lb Vnitřní buben, náboj kg / lb Pohon kg / lb Dveře kg / lb B..Dveřní zámek kg / lb Násypka kg / lb Napouštěcí systém...80 kg / 180 lb Napouštěcí systém kg / lb A..Napouštěcí ventily kg / lb, Ventilace bubnu 80 kg / 180 lb Ventilace bubnu kg / lb Ovládací panel kg / lb Parní ohřev kg / lb, Elektrický ohřev 80 kg / 180 lb Vypouštěcí systém kg / lb Pneumatické prvky kg / lb Hlavní vypínač, frekvenční měnič kg / lb Panel přístrojů kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 3 / 51

4 535828_B_Datum_vydani_ doc Katalog náhradních dílů 4 / 51

5 535828_B_Datum_vydani_ doc Katalog náhradních dílů 5 / 51

6 KAPOTÁŽ 80 kg / 180 lb _B_Datum_vydani_ doc Katalog náhradních dílů 6 / 51

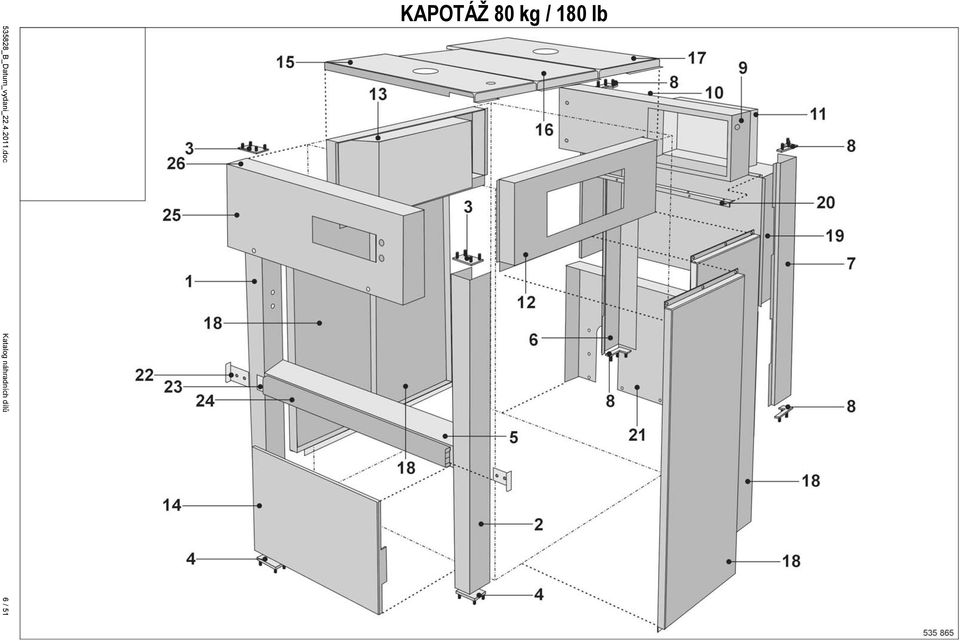

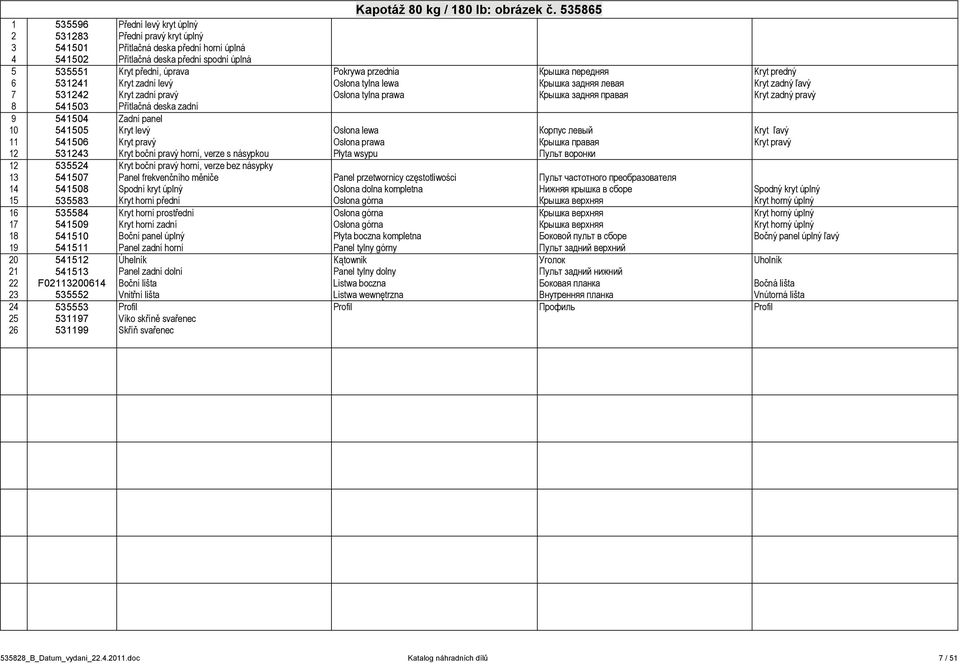

7 Kapotáž 80 kg / 180 lb: obrázek č Přední levý kryt úplný Přední pravý kryt úplný Přítlačná deska přední horní úplná Přítlačná deska přední spodní úplná Kryt přední, úprava Pokrywa przednia, úprava Крышка передняя, úprava Kryt predný, úprava Kryt zadní levý Osłona tylna lewa Крышка задняя левая Kryt zadný ľavý Kryt zadní pravý Osłona tylna prawa Крышка задняя правая Kryt zadný pravý Přítlačná deska zadní Zadní panel Kryt levý Osłona lewa Корпус левый Kryt ľavý Kryt pravý Osłona prawa Крышка правая Kryt pravý Kryt boční pravý horní, verze s násypkou Płyta wsypu Пульт воронки Kryt boční pravý horní, verze bez násypky Panel frekvenčního měniče Panel przetwornicy częstotliwości Пульт частотного преобразователя Spodní kryt úplný Osłona dolna kompletna Нижняя крышка в сборе Spodný kryt úplný Kryt horní přední Osłona górna přední Крышка верхняя přední Kryt horný úplný přední Kryt horní prostřední Osłona górna prostřední Крышка верхняя prostřední Kryt horný úplný prostřední Kryt horní zadní Osłona górna zadní Крышка верхняя zadní Kryt horný úplný zadní Boční panel úplný Płyta boczna kompletna Боковой пульт в сборе Bočný panel úplný ľavý Panel zadní horní Panel tylny górny Пульт задний верхний Úhelník Kątownik Уголок Uholník Panel zadní dolní Panel tylny dolny Пульт задний нижний 22 F Boční lišta Listwa boczna Боковая планка Bočná lišta Vnitřní lišta Listwa wewnętrzna Внутренняя планка Vnútorná lišta Profil Profil Профиль Profil Víko skříně svařenec Skříň svařenec _B_Datum_vydani_ doc Katalog náhradních dílů 7 / 51

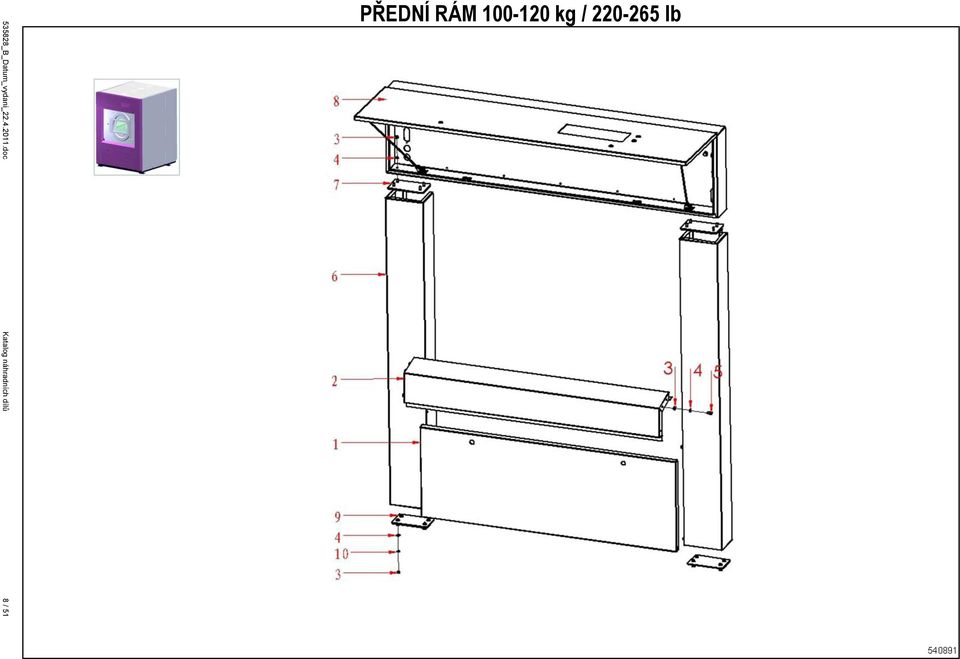

8 PŘEDNÍ RÁM kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 8 / 51

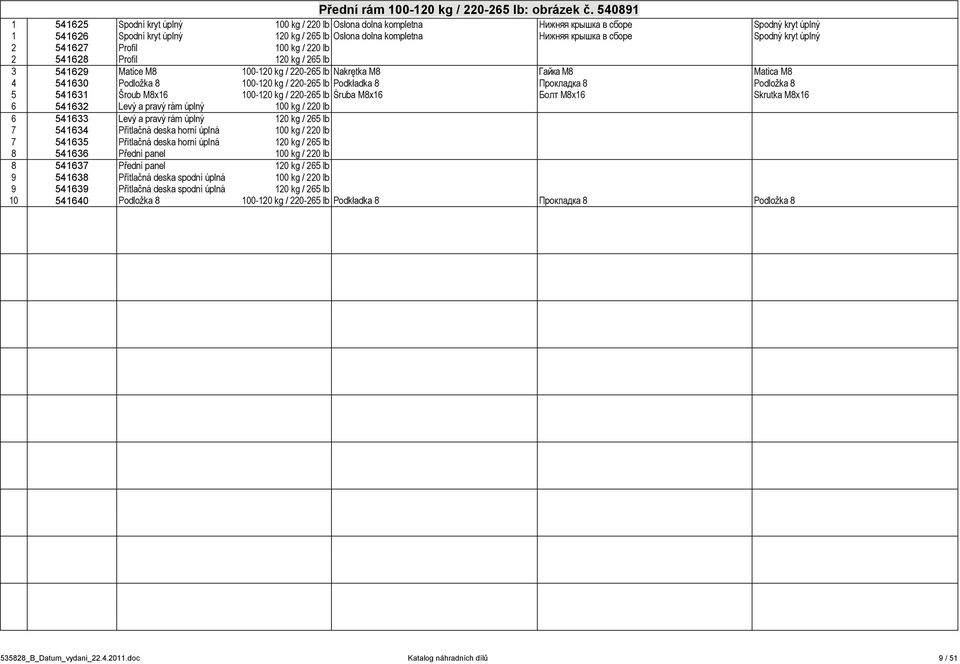

9 Přední rám kg / lb: obrázek č Spodní kryt úplný 100 kg / 220 lb Osłona dolna kompletna Нижняя крышка в сборе Spodný kryt úplný Spodní kryt úplný 120 kg / 265 lb Osłona dolna kompletna Нижняя крышка в сборе Spodný kryt úplný Profil 100 kg / 220 lb Profil 120 kg / 265 lb Matice M kg / lb Nakrętka M8 Гайка М8 Matica M Podložka kg / lb Podkładka 8 Прокладка 8 Podložka Šroub M8x kg / lb Śruba M8x16 Болт M8x16 Skrutka M8x Levý a pravý rám úplný 100 kg / 220 lb Levý a pravý rám úplný 120 kg / 265 lb Přítlačná deska horní úplná 100 kg / 220 lb Přítlačná deska horní úplná 120 kg / 265 lb Přední panel 100 kg / 220 lb Přední panel 120 kg / 265 lb Přítlačná deska spodní úplná 100 kg / 220 lb Přítlačná deska spodní úplná 120 kg / 265 lb Podložka kg / lb Podkładka 8 Прокладка 8 Podložka _B_Datum_vydani_ doc Katalog náhradních dílů 9 / 51

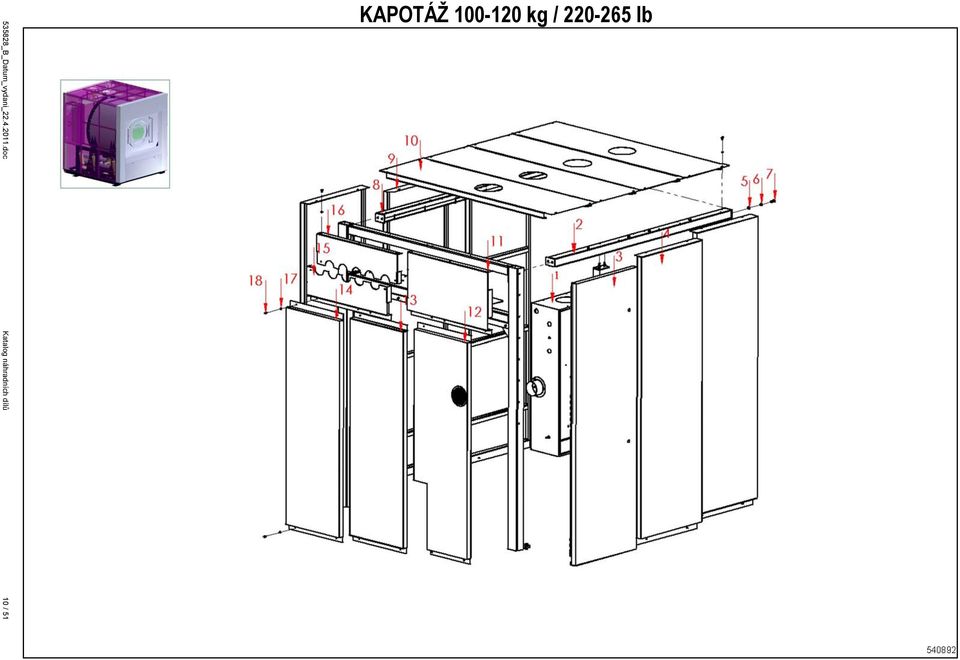

10 KAPOTÁŽ kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 10 / 51

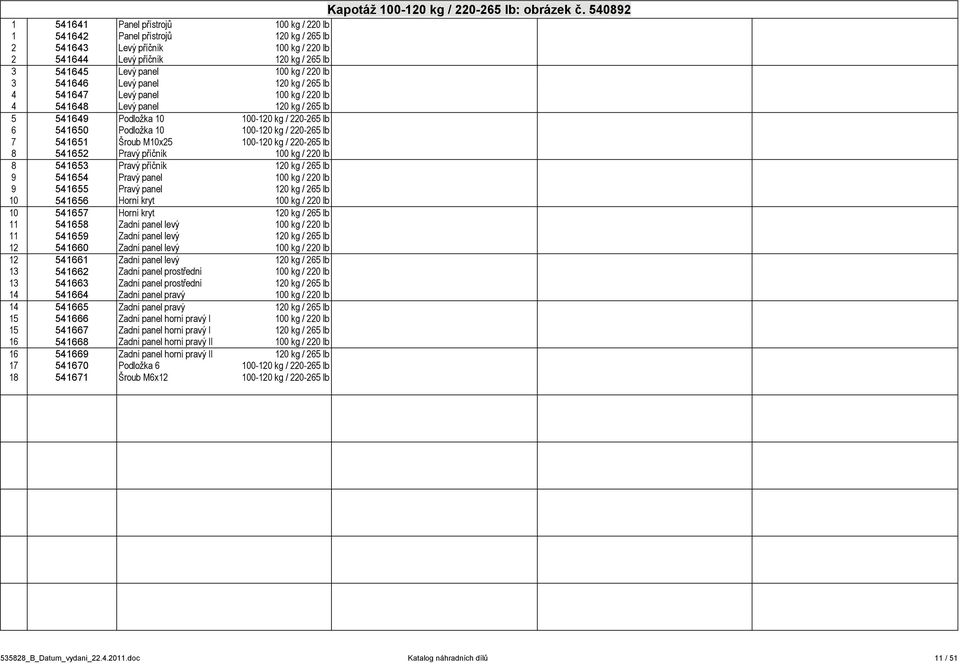

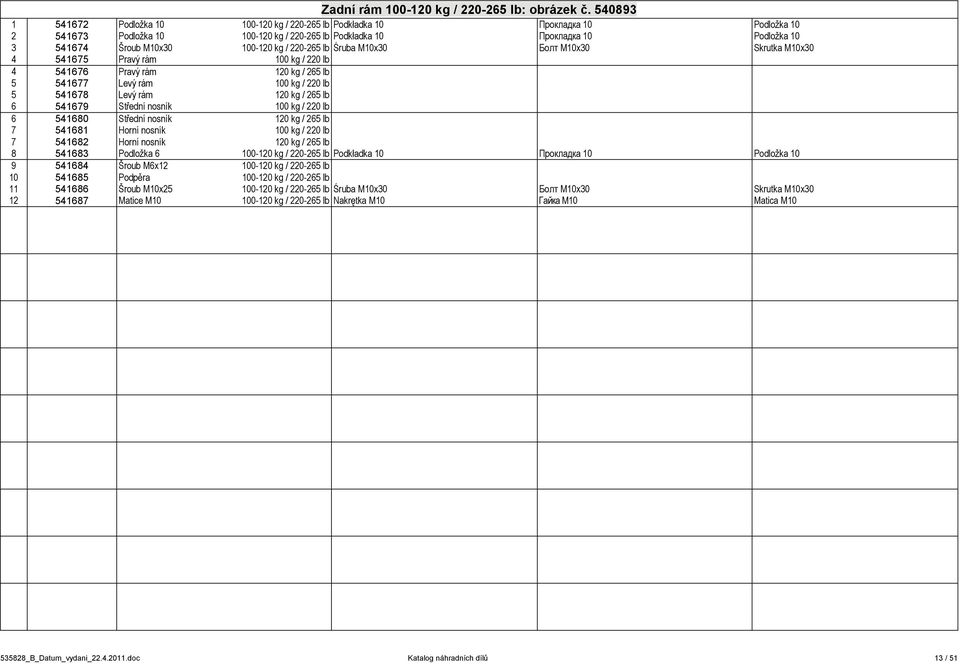

11 Kapotáž kg / lb: obrázek č Panel přístrojů 100 kg / 220 lb Panel přístrojů 120 kg / 265 lb Levý příčník 100 kg / 220 lb Levý příčník 120 kg / 265 lb Levý panel 100 kg / 220 lb Levý panel 120 kg / 265 lb Levý panel 100 kg / 220 lb Levý panel 120 kg / 265 lb Podložka kg / lb Podložka kg / lb Šroub M10x kg / lb Pravý příčník 100 kg / 220 lb Pravý příčník 120 kg / 265 lb Pravý panel 100 kg / 220 lb Pravý panel 120 kg / 265 lb Horní kryt 100 kg / 220 lb Horní kryt 120 kg / 265 lb Zadní panel levý 100 kg / 220 lb Zadní panel levý 120 kg / 265 lb Zadní panel levý 100 kg / 220 lb Zadní panel levý 120 kg / 265 lb Zadní panel prostřední 100 kg / 220 lb Zadní panel prostřední 120 kg / 265 lb Zadní panel pravý 100 kg / 220 lb Zadní panel pravý 120 kg / 265 lb Zadní panel horní pravý I 100 kg / 220 lb Zadní panel horní pravý I 120 kg / 265 lb Zadní panel horní pravý II 100 kg / 220 lb Zadní panel horní pravý II 120 kg / 265 lb Podložka kg / lb Šroub M6x kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 11 / 51

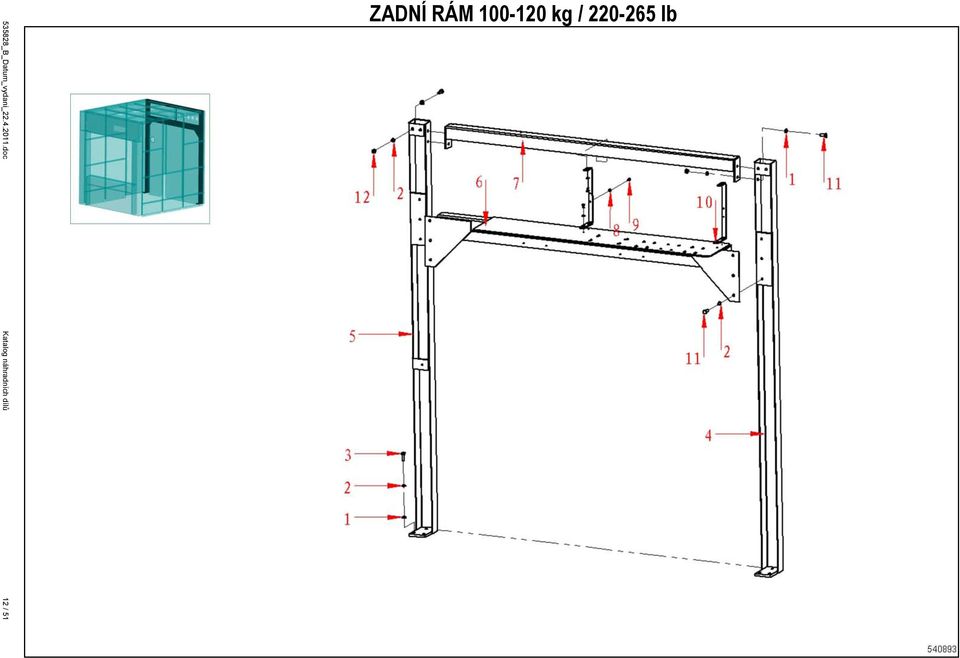

12 ZADNÍ RÁM kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 12 / 51

13 Zadní rám kg / lb: obrázek č Podložka kg / lb Podkładka 10 Прокладка 10 Podložka Podložka kg / lb Podkładka 10 Прокладка 10 Podložka Šroub M10x kg / lb Śruba M10x30 Болт M10x30 Skrutka M10x Pravý rám 100 kg / 220 lb Pravý rám 120 kg / 265 lb Levý rám 100 kg / 220 lb Levý rám 120 kg / 265 lb Střední nosník 100 kg / 220 lb Střední nosník 120 kg / 265 lb Horní nosník 100 kg / 220 lb Horní nosník 120 kg / 265 lb Podložka kg / lb Podkładka 10 Прокладка 10 Podložka Šroub M6x kg / lb Podpěra kg / lb Šroub M10x kg / lb Śruba M10x30 Болт M10x30 Skrutka M10x Matice M kg / lb Nakrętka M10 Гайка М10 Matica M _B_Datum_vydani_ doc Katalog náhradních dílů 13 / 51

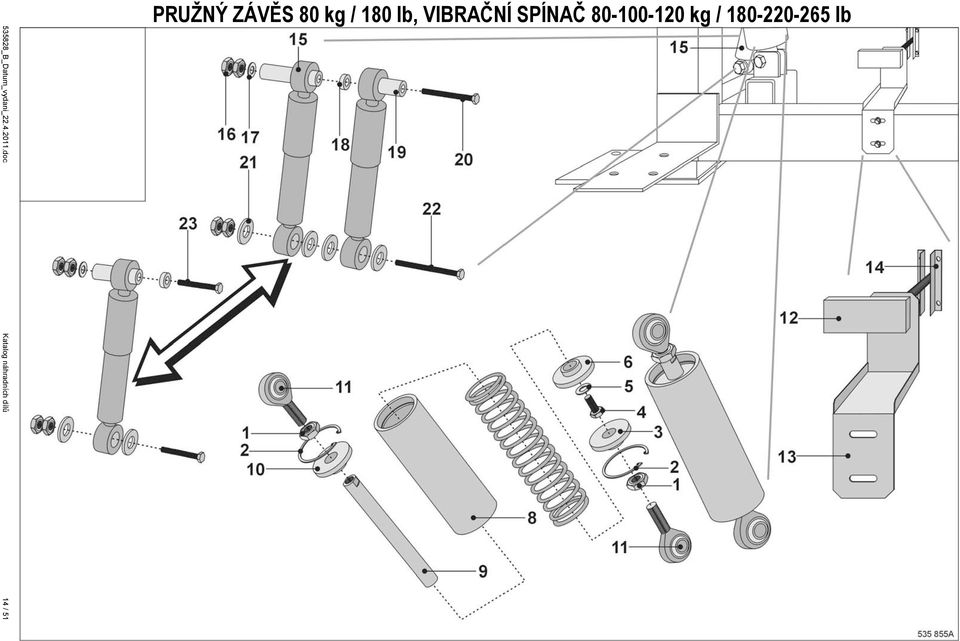

14 PRUŽNÝ ZÁVĚS 80 kg / 180 lb, VIBRAČNÍ SPÍNAČ kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 14 / 51

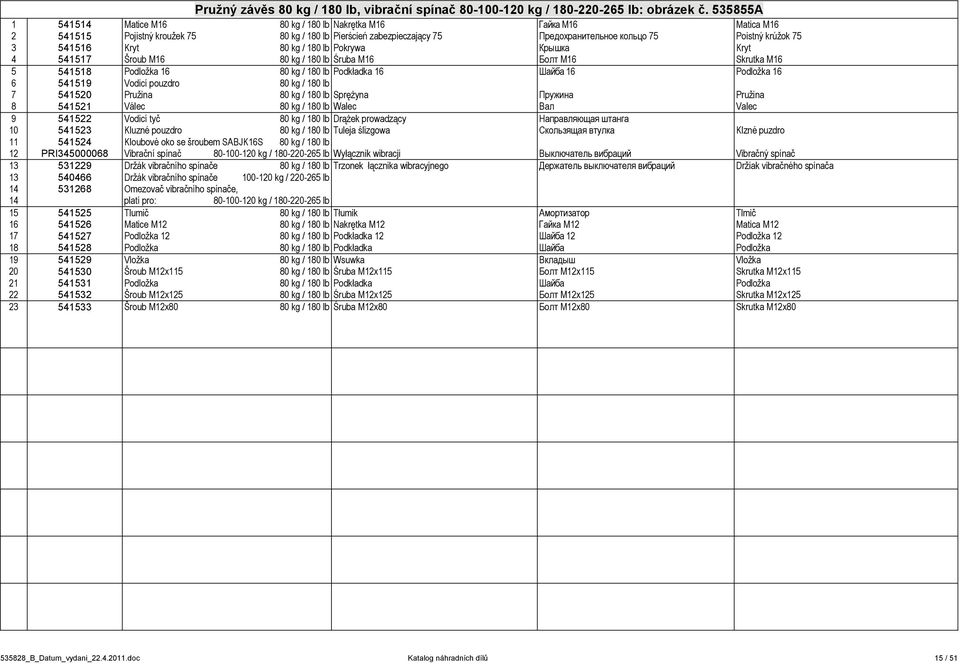

15 Pružný závěs 80 kg / 180 lb, vibrační spínač kg / lb: obrázek č A Matice M16 80 kg / 180 lb Nakrętka M16 Гайка М16 Matica M Pojistný kroužek kg / 180 lb Pierścień zabezpieczający 75 Предохранительное кольцо 75 Poistný krúžok Kryt 80 kg / 180 lb Pokrywa Крышка Kryt Šroub M16 80 kg / 180 lb Śruba M16 Болт M16 Skrutka M Podložka kg / 180 lb Podkładka 16 Шайба 16 Podložka Vodicí pouzdro 80 kg / 180 lb Pružina 80 kg / 180 lb Sprężyna Пружина Pružina Válec 80 kg / 180 lb Walec Вал Valec Vodicí tyč 80 kg / 180 lb Drążek prowadzący Направляющая штанга Kluzné pouzdro 80 kg / 180 lb Tuleja ślizgowa Скользящая втулка Klzné puzdro Kloubové oko se šroubem SABJK16S 80 kg / 180 lb 12 PRI Vibrační spínač kg / lb Wyłącznik wibracji Выключатель вибраций Vibračný spínač Držák vibračního spínače 80 kg / 180 lb Trzonek łącznika wibracyjnego Держатель выключателя вибраций Držiak vibračného spínača Držák vibračního spínače kg / lb Omezovač vibračního spínače, 14 platí pro: kg / lb Tlumič 80 kg / 180 lb Tłumik Амортизатор Tlmič Matice M12 80 kg / 180 lb Nakrętka M12 Гайка M12 Matica M Podložka kg / 180 lb Podkładka 12 Шайба 12 Podložka Podložka 80 kg / 180 lb Podkładka Шайба Podložka Vložka 80 kg / 180 lb Wsuwka Вкладыш Vložka Šroub M12x kg / 180 lb Śruba M12x115 Болт M12x115 Skrutka M12x Podložka 80 kg / 180 lb Podkładka Шайба Podložka Šroub M12x kg / 180 lb Śruba M12x125 Болт M12x125 Skrutka M12x Šroub M12x80 80 kg / 180 lb Śruba M12x80 Болт M12x80 Skrutka M12x _B_Datum_vydani_ doc Katalog náhradních dílů 15 / 51

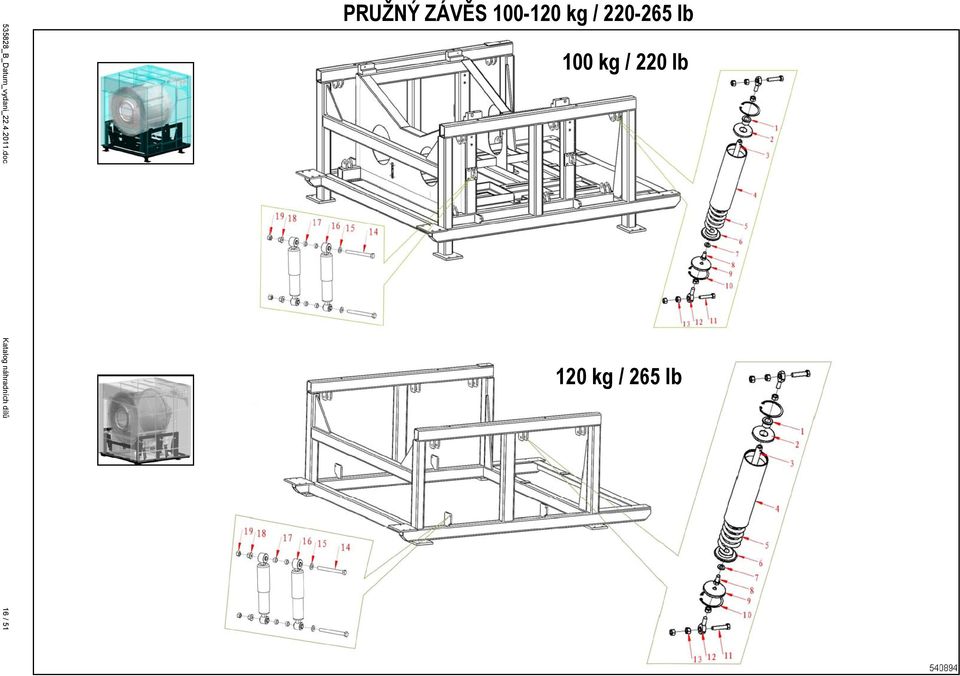

16 PRUŽNÝ ZÁVĚS kg / lb 100 kg / 220 lb 120 kg / 265 lb _B_Datum_vydani_ doc Katalog náhradních dílů 16 / 51

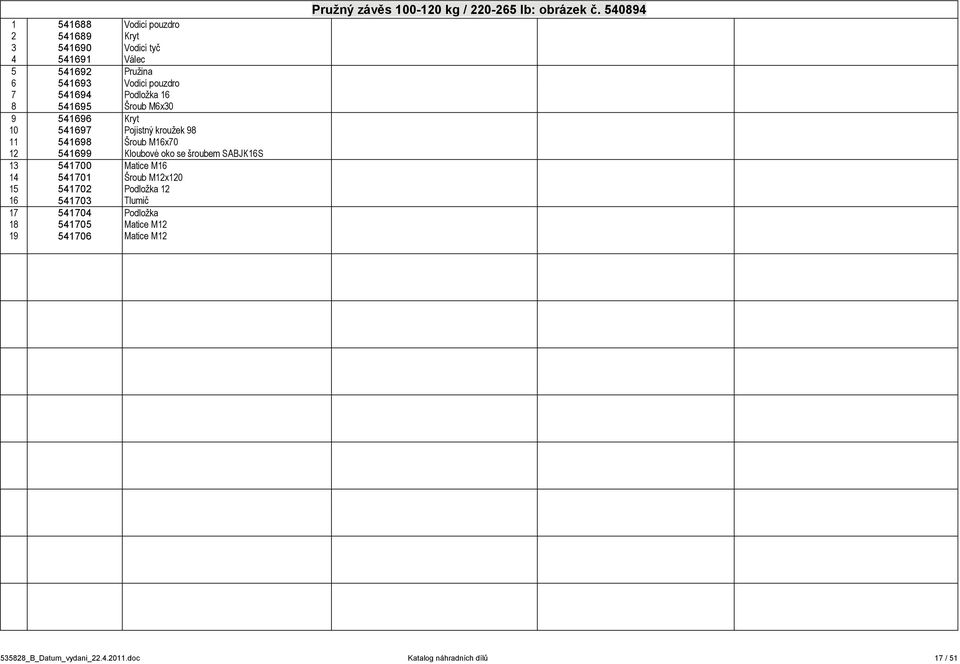

17 Vodicí pouzdro Kryt Vodicí tyč Válec Pružina Vodicí pouzdro Podložka Šroub M6x Kryt Pojistný kroužek Šroub M16x Kloubové oko se šroubem SABJK16S Matice M Šroub M12x Podložka Tlumič Podložka Matice M Matice M12 Pružný závěs kg / lb: obrázek č _B_Datum_vydani_ doc Katalog náhradních dílů 17 / 51

18 PŘEDNÍ ČELO kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 18 / 51

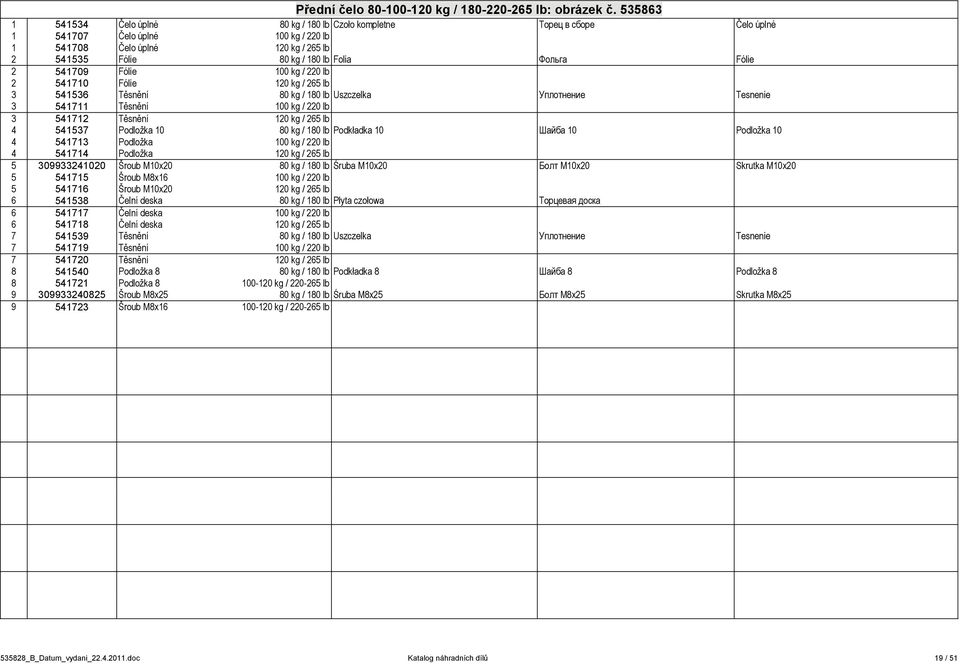

19 Přední čelo kg / lb: obrázek č Čelo úplné 80 kg / 180 lb Czoło kompletne Торец в сборе Čelo úplné Čelo úplné 100 kg / 220 lb Čelo úplné 120 kg / 265 lb Fólie 80 kg / 180 lb Folia Фольга Fólie Fólie 100 kg / 220 lb Fólie 120 kg / 265 lb Těsnění 80 kg / 180 lb Uszczelka Уплотнение Tesnenie Těsnění 100 kg / 220 lb Těsnění 120 kg / 265 lb Podložka kg / 180 lb Podkładka 10 Шайба 10 Podložka Podložka 100 kg / 220 lb Podložka 120 kg / 265 lb Šroub M10x20 80 kg / 180 lb Śruba M10x20 Болт M10x20 Skrutka M10x Šroub M8x kg / 220 lb Šroub M10x kg / 265 lb Čelní deska 80 kg / 180 lb Płyta czołowa Торцевая доска Čelní deska 100 kg / 220 lb Čelní deska 120 kg / 265 lb Těsnění 80 kg / 180 lb Uszczelka Уплотнение Tesnenie Těsnění 100 kg / 220 lb Těsnění 120 kg / 265 lb Podložka 8 80 kg / 180 lb Podkładka 8 Шайба 8 Podložka Podložka kg / lb Šroub M8x25 80 kg / 180 lb Śruba M8x25 Болт M8x25 Skrutka M8x Šroub M8x kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 19 / 51

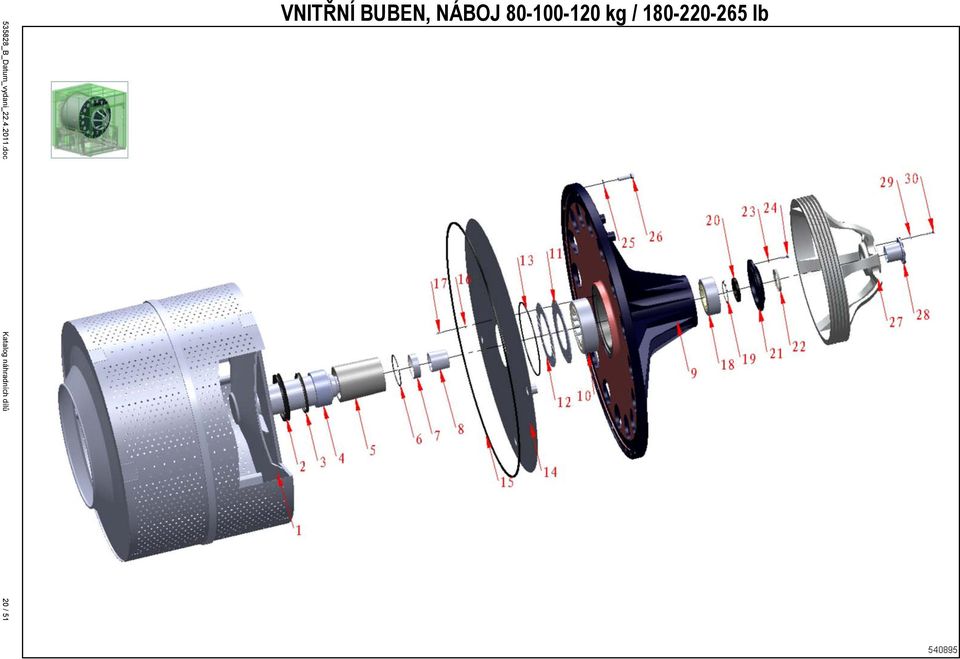

20 VNITŘNÍ BUBEN, NÁBOJ kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 20 / 51

21 Vnitřní buben, náboj kg / lb: obrázek č Prací buben 80 kg / 180 lb Bęben piorący Стиральный барабан Prací bubon Prací buben 100 kg / 220 lb Prací buben 120 kg / 265 lb Těsnění V-220A, kg / lb Uszczelka V-220A Уплотнение V-220A Tesnenie V-220A Těsnění V-199A, kg / lb Uszczelka V-199A Уплотнение V-199A Tesnenie V-199A 4 viz pozice 10 Vnitřní kroužek válečkového ložiska (NU 2232), 4 viz pozice 10 platí pro: kg / lb Rozpěrná trubka 80 kg / 180 lb Rurka dystansowa Распорная трубка Dištančná rúrka Rozpěrná trubka 100 kg / 220 lb Rozpěrná trubka 120 kg / 265 lb Pojistný kroužek kg / lb Pierścień zabezpieczający 160 Защитное кольцо 160 Pojistný krúžok Rozpěrná trubka 80 kg / 180 lb Rurka dystansowa Распорная трубка Dištančná rúrka Rozpěrná trubka 100 kg / 220 lb Rozpěrná trubka 120 kg / 265 lb Upínací pouzdro 80 kg / 180 lb Rurka dystansowa Распорная трубка Dištančná rúrka Upínací pouzdro 100 kg / 220 lb Upínací pouzdro 120 kg / 265 lb Ložiskový domeček 80 kg / 180 lb Korpus łożyskowy Корпус подшипника Ložiskový domček Ložiskový domeček 100 kg / 220 lb Ložiskový domeček 120 kg / 265 lb Ložisko (NU 2232), (obsahuje poz. 4), 10 platí pro: kg / lb Těsnicí kroužek 80 kg / 180 lb Pierścień uszczelniający Уплотнительное кольцо Těsnicí kroužek 100 kg / 220 lb Těsnicí kroužek 120 kg / 265 lb Těsnicí kroužek 120 kg / 265 lb Tórické těsnění 80 kg / 180 lb Tórické těsnění 100 kg / 220 lb Tórické těsnění 120 kg / 265 lb Čelo vnějšího bubnu 80 kg / 180 lb Wieko bębna zewnętrznego - spawane Торец внешнего барабана - сварной конструкции Čelo vonkajšieho bubna zvarený diel Čelo vnějšího bubnu 100 kg / 220 lb Čelo vnějšího bubnu 120 kg / 265 lb Těsnění 80 kg / 180 lb Uszczelka Уплотнение Tesnenie Těsnění 100 kg / 220 lb Těsnění 120 kg / 265 lb Podložka 8 80 kg / 180 lb Podkładka 8 Прокладка 8 Podložka Podložka 100 kg / 220 lb Podložka 120 kg / 265 lb Šroub M8x kg / lb Śruba M8x25 Болт M8x25 Skrutka M8x Šroub M8x kg / 220 lb Ložisko (22319CAK) kg / lb Pojistná podložka kg / lb Upínací matice 80 kg / 180 lb Upínací matice 100 kg / 220 lb Upínací matice 120 kg / 265 lb Kryt 80 kg / 180 lb Kryt 100 kg / 220 lb Kryt 120 kg / 265 lb Těsnicí kroužek kg / lb Podložka kg / 180 lb Podkładka 10 Прокладка 10 Podložka Podložka kg / 220 lb Podložka kg / 265 lb _B_Datum_vydani_ doc Katalog náhradních dílů 21 / 51

22 535828_B_Datum_vydani_ doc Katalog náhradních dílů 22 / 51

23 Vnitřní buben, náboj kg / lb: obrázek č Šroub M10x kg / lb Šroub M12x kg / 265 lb Podložka kg / lb Šroub M20x kg / lb Řemenice bubnu 80 kg / 180 lb Řemenice bubnu 100 kg / 220 lb Řemenice bubnu 120 kg / 265 lb Upínací pouzdro 80 kg / 180 lb Upínací pouzdro kg / lb Podložka kg / lb Šroub M10x40 80 kg / 180 lb Šroub M10x kg / 220 lb Šroub M10x kg / 265 lb _B_Datum_vydani_ doc Katalog náhradních dílů 23 / 51

24 POHON kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 24 / 51

25 Pohon kg / lb: obrázek č Motor, 230/240V, 11kW 80 kg / 180 lb Silnik, 230/240V, 11kW Двигатель,, 230/240V, 11kW Motor, 230/240V, 11kW Motor, 230/400V, 15kW 100 kg / 220 lb Motor, 230/400V, 18,5kW 120 kg / 265 lb Řemenice motoru 80 kg / 180 lb Koło pasowe silnika Ременный шкив двигателя Řemenice motoru 100 kg / 220 lb Řemenice motoru 120 kg / 265 lb Podložka řemenice kg / lb Podkładka koła pasowego Шайба ременного шкива Podložka remenice Řemen 80 kg / 180 lb Pas transmisyjny Ремень Remeň Řemen kg / lb Ventilátor úplný 80 kg / 180 lb Wentylator kompletny Вентилятор в сборе Ventilátor úplný Ventilátor úplný 100 kg / 220 lb, 120 kg / 265 lb Těsnění 80 kg / 180 lb Obwódka Декельный ремень Tesnenie Deska motoru 80 kg / 180 lb Płyta silnika Доска двигателя Doska motoru Deska motoru 100 kg / 220 lb Deska motoru 120 kg / 265 lb Mřížka ventilátoru 80 kg / 180 lb Kratka wentylatora Решетка вентилятора Mřížka ventilátoru kg / lb Šroub M12x kg / lb Śruba M12x35 Болт M12x35 Skrutka M12x Podložka kg / lb Podkładka 12 Шайба 12 Podložka Podložka kg / lb Podkładka 13 Шайба 13 Podložka Šroub M12x kg / lb Śruba M12x50 Болт M12x50 Skrutka M12x Trhací nýt 4,8x14, kg / lb Nit rozrywający 4,8x14,3 Разрывная заклепка 4,8x14, Přídržná deska pohonu 80 kg / 180 lb Přídržná deska pohonu 100 kg / 220 lb Přídržná deska pohonu 120 kg / 265 lb Podložka kg / lb Podkładka 16 Шайба 16 Podložka Šroub M16x kg / lb Śruba M16x50 Болт M16x50 Skrutka M16x Šroub M12x kg / lb Śruba M12x100 Болт M12x100 Skrutka M12x Matice M kg / lb Nakrętka M12 Гайка M12 Matica M Přídržná deska úplná 80 kg / 180 lb Přídržná deska úplná 100 kg / 220 lb Přídržná deska úplná 120 kg / 265 lb _B_Datum_vydani_ doc Katalog náhradních dílů 25 / 51

26 DVEŘE kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 26 / 51

27 Dveře kg / lb: obrázek č Dveře úplné 80 kg / 180 lb Drzwiczki kompletne Дверь в сборе Dvere úplné Dveře úplné kg / lb Rám dveří 80 kg / 180 lb Rám dveří 100 kg / 220 lb Rám dveří 120 kg / 265 lb Nosník dveří 80 kg / 180 lb Nosník dveří kg / lb 4 F Klika kg / lb Klamka Ручка Kľučka 6 F Páka dveří kg / lb Dzwignia drzwiczek Рычаг двери Páka dverí Obruč kg / lb Pierścień Обруч Obruč Obruč 120 kg / 265 lb 9 F Vložka kg / lb Wsuwka Вкладыш Vložka Podložka kg / lb Podkładka Прокладка Podložka Podložka 120 kg / 265 lb 13 F Přestavná matice kg / lb Nakrętka przestawna Передвижная гайка Matica prestavovania Distanční plech kg / lb Blaszka dystancyjna Дистанционная жестянная сталь Dištančný plech Těsnění skla kg / lb Uszczelka szkła Уплотнение стекла Tesnenie skla Těsnění skla 120 kg / 265 lb 17 F Těsnění dveří kg / lb Uszczelka drzwiczek Уплотнение двери Tesnenie dverí Těsnění dveří 120 kg / 265 lb Sklo 80 kg / 180 lb Szkło Стекло Sklo Sklo 100 kg / 220 lb Sklo 120 kg / 265 lb Šroub M6x kg / lb Śruba M6x10 Болт M6x10 Skrutka M6x Matice M kg / lb Nakrętka M6 Гайка M6 Matica M Kolík 4x kg / lb Kołek 4x35 Штифт 4x35 Kolík 4x Pouzdro kg / lb Tuleja Чехол Puzdro Pojistný kroužek kg / lb Pierścień zabezpieczający 14 Предохранительное кольцо 14 Poistný krúžok Závěs 80 kg / 180 lb Zawieszenie Петля Záves Závěs 100 kg / 220 lb Pouzdro konzoly kg / lb Tuleja konsoli Чехол консоля Puzdro konzoly Šroub konzoly dveří kg / lb Śruba konsoli drzwiczek Болт консоля двери Skrutka konzoly dverí 38 F Podložka konzoly dveří kg / lb Podkładka konsoli drzwiczek Шайба консоля двери Podložka konzoly dverí 40 PRI Magnet pro magnetický spínač 80 kg / 180 lb Magnes Магнит Magnet 40 PRI Magnet pro magnetický spínač kg / lb Držák magnetu 80 kg / 180 lb Trhací nýt 4x12,5 80 kg / 180 lb Nit z trzonem 4x12,5 Заклепка со штырем 4x12,5 Nit s tŕňom 4x12, _B_Datum_vydani_ doc Katalog náhradních dílů 27 / 51

28 DVEŘNÍ ZÁMEK kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 28 / 51

29 Dveřní zámek kg / lb: obrázek č B Zámek Zamek ЗАМОК Zámok 3 F Závora Zamknięcie Защелка Závora Kulisa Kulisa Кулиса Kulisa 5 F Vačka Krzywka Кулачек Vačok Těleso Korpus Корпус Teleso 7 F Náběh Prowadnik Набег Nábeh 8 F Sloupek Słupek Столбик Stĺpik 9 F Pružina Sprężyna Пружина Pružina Trubka Rurka Tрубка Rúrka 11 F Prsten Pierścień Перстень Prsteň 12 F Cívka - úprava Cewa - obróbka Катушка - обработка Cievka - úprava 13 PRI Pružina Sprężyna Пружина Pružina 14 F Mikrospínač Mikrowyłącznik Микровыключатель Mikrospínač 15 F Mikrospínač Mikrowyłącznik Микровыключатель Mikrospínač Izolační papír Papier izolacyjny Изоляционная бумага Izolační papier 17 F Podložka cívky Podkładka cewy Прокладка катушки Podložka cievky 19 PRI Štítek uzemnění 10 Tabliczka uziemienie 10 Щиток заземления 10 Štítok uzemnenia Šroub M3x6 Śruba M3x6 Болт M3x6 Skrutka M3x Šroub M3x10 Śruba M3x10 Болт M3x10 Skrutka M3x Šroub M3x14 Śruba M3x14 Болт M3x14 Skrutka M3x Šroub M3x16 Śruba M3x16 Болт M3x16 Skrutka M3x Šroub M3x20 Śruba M3x20 Болт M3x20 Skrutka M3x Šroub M4x8 Śruba M4x8 Болт M4x8 Skrutka M4x Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Šroub M6x30 Śruba M6x30 Болт M6x30 Skrutka M6x Šroub M8x22 Śruba M8x22 Болт M8x22 Skrutka M8x Šroub M3x12 Śruba M3x12 Болт M3x12 Skrutka M3x Matice M3 Nakrętka M3 Гайка M3 Matica M Matice M6 Nakrętka M6 Гайка M6 Matica M Podložka 3,2 Podkładka 3,2 Шайба 3,2 Podložka 3, Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 8,4 Podkładka 8,4 Шайба 8,4 Podložka 8, Podložka 8 Podkładka 8 Шайба 8 Podložka 8 42 PRI Podložka plastová Podkładka plastykowa Шайба пластмассовая Podložka plastová 43 F Čep Czop Цапфа Čap 44 F Držák pružiny Uchwyt sprężyny Держатель пружины Držiak pružiny Matice M4 Nakrętka M4 Гайка M4 Matica M Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x16 47 PRI Magnetický spínač Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4,3 49 F Izolační papír Papier izolacyjny Изоляционная бумага Izolační papier _B_Datum_vydani_ doc Katalog náhradních dílů 29 / 51

30 NÁSYPKA kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 30 / 51

31 Násypka kg / lb: obrázek č F Dávkovací nádoba úplná Dozownik kompletny Сосуд дозировки в сборе Dávkovacia nádoba úplná Dávkovací nádoba úplná, platí pro nízký tlak vody Dozownik kompletny ważny dla niskiego ciśnienia wody Сосуд дозировки в сборе для низкого давления воды Dávkovacia nádoba úplná platí pre nízky tlak vody 2 F Dávkovací nádoba Dozownik Сосуд дозировки Dávkovacia nádoba 3 F Zámek násypky Zamek Dozownika Замок сосуда дозировки Zámok násypky Záklopka Zapadka Захлопка Záklopka Záklopka, platí pro nízký tlak vody Zapadka ważna dla niskeigo ciśnienia wody Захлопка для низкого давления воды Záklopka platí pre nízky tlak vody Víko dávkovací nádoby Wieko dozownika Крышка сосуда дозировки Vrchnák dávkovacej nádoby 6 F Držák Uchwyt Держатель Držiak 7 F Izolační papír Izolacja papierowa Изоляционная бумага Izolační papier Čep dveří Czop drzwiczek Цапфа двери Čap dverí Kryt Osłona Крышка Kryt Tryska Dysza Форсунка Tryska Matice Nakrętka Гайка Matica Štítek násypek Tabliczka dozowników Щиток воронок Štítok násypiek Plastová nádoba Skrzynka plastykowa Пластмассовый сосуд Plastová nádoba 14 S Štítek Za provozu neotvírat Tabliczka Podczas eksploatacji nie wolno otwierać Щиток Во время работы не открывать Štítok Neotvárať pri prevádzke 15 PRI Magnetický spínač Izolační trubička Rurka izolacyjna Изоляционная трубка Izolačná rúrka 17 PRI Vrapové koleno Kolanko zakładki Гофрированное колено Drážkované koleno Šroub M4x8 Śruba M4x8 Болт M4x8 Skrutka M4x Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Šroub M6x10 Śruba M6x10 Болт M6x10 Skrutka M6x Šroub M3x10 Śruba M3x10 Болт M3x10 Skrutka M3x Matice M4 Nakrętka M4 Гайка M4 Matica M4 24 PRI Matice M6 Nakrętka M6 Гайка M6 Matica M Matice M3 Nakrętka M3 Гайка M3 Matica M Matice M4 Nakrętka M4 Гайка M4 Matica M Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 3,2 Podkładka 3,2 Шайба 3,2 Podložka 3, Podložka 3 Podkładka 3 Шайба 3 Podložka Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka Čep Czop Цапфа Čap Šroub Śruba Болт Skrutka Zajišťovací páka Dzwignia zabezpieczająca Блокировочный рычаг Zaisťovacia páka Pružina Sprężyna Пружина Pružina Matice M6 Nakrętka M6 Гайка M6 Matica M Matice M6 Nakrętka M6 Гайка M6 Matica M Matice M12 Nakrętka M12 Гайка M12 Matica M Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Víko úplné Wieko kompletne Крышка в сборе Vrchnák úplný Vložka víka Wsuwka wieka Вкладыш крышки Vložka vrchnáka Těsnění Uszczelka Уплотнение Tesnenie 48 PRI Magnet pro magnetický spínač Magnes Магнит Magnet Podložka 12 Podkładka 12 Шайба 12 Podložka Konzola Konsola Консоль Ucpávka Dławica Сальник Upchávka Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Matice M6 Nakrętka M6 Гайка M6 Matica M _B_Datum_vydani_ doc Katalog náhradních dílů 31 / 51

32 NAPOUŠTĚCÍ SYSTÉM 80 kg / 180 lb _B_Datum_vydani_ doc Katalog náhradních dílů 32 / 51

33 Napouštěcí systém 80 kg / 180 lb: obrázek č Směšovač úplný, (obsahuje poz. 15, 16, 17) Mieszacz Смеситель Hadice, (verze s násypkou) Wąż Шланг Hadica 3 F Vrapová hadice Wąż karbowany Гофрированный шланг Hadice, (verze bez násypky) Wąż Шланг Hadica Zátka, (verze bez násypky) Korek Заглушка Hadice d14/18 Wąż d14/18 Шланг d14/18 Hadica d14/18 7 PRI Hadice d13/19, (verze bez násypky) Wąż d13/19 Шланг d13/19 Hadica d13/19 8 PRI Hadice d10/14 Wąż d10/14 Шланг d10/14 Hadica d10/ Závitová příložka Płytka gwintowa Резьбовая накладка Závitová príložka Přípojka 6-ti tekutých pracích prostředků Przyłącze 6 środków piorących w płynie Подключение 6-ти жидких стиральных средств Prípojka 6-tich tekutých pracích prostriedkov 11 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona Spona d18,5-19,5 Sprzączka d18,5-19,5 Шпона d18,5-19,5 Spona d18,5-19, Spona d15,5-16 Sprzączka d15,5-16 Шпона d15,5-16 Spona d15, PRI Hadicová spona, (verze bez násypky) Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Nýtovací matice M6 Nakrętka nitownicza M6 Клепальная гайка M6 Nitovacia matica M Vrut M4x13 Wkręt M4x13 Шуруп M4x13 Skrutka M4x Hadicová ucpávka 14, (verze bez násypky) Uszczelka węża 14 Сальник шланга 14 Hadicová upchávka _B_Datum_vydani_ doc Katalog náhradních dílů 33 / 51

34 NAPOUŠTĚCÍ SYSTÉM kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 34 / 51

35 Směšovač Držák směšovače Podložka 4 PRI Hadicová spona 5 PRI Hadicová spona, (verze s násypkou) Vrapova hadice Podložka 6, Podložka Šroub M6x Hadice násypky, (verze s násypkou) 11 PRI Hadice Napouštěcí systém kg / lb: obrázek č _B_Datum_vydani_ doc Katalog náhradních dílů 35 / 51

36 NAPOUŠTĚCÍ VENTILY kg / lb, VENTILACE BUBNU 80 kg / 180 lb _B_Datum_vydani_ doc Katalog náhradních dílů 36 / 51

37 Napouštěcí ventily kg / lb, Ventilace bubnu 80 kg / 180 lb: obrázek č A Přívodní trubka kg / lb Odbočka T 80 kg / 180 lb Odgałęzienie T Отклонение T Odbočka T (DN40 DN15) kg / lb Vnější spojka DN kg / lb Redukční vsuvka kg / lb Wstawka redukcyjna Вставка редукции Redukčná vsuvka Držák napouštěcích ventilů 1 80 kg / 180 lb Uchwyt Держатель Držiak Držák napouštěcích ventilů kg / lb Pneumatický ventil 1½ DN kg / lb Držák napouštěcích ventilů 2 80 kg / 180 lb Uchwyt Держатель Držiak Držák napouštěcích ventilů kg / lb Těsnění 80 kg / 180 lb Uszczelka Уплотнение Tesnenie Těsnění kg / lb Podložka 80 kg / 180 lb Podkładka Шайба Podložka Podložka kg / lb Sběrná nádrž kg / lb Podložka kg / lb Podkładka 8 Шайба 8 Podložka Matice M8, (material: A2-70), Nakrętka M8 Гайка М8 Matica M8 12 platí pro: kg / lb Hadice sběrná nádrž - buben 80 kg / 180 lb Wąż - bęben Шланг - барабан Hadica - bubon Hadice sběrná nádrž - buben kg / lb 14 PRI Hadicová spona kg / lb Sprzączka węża Хомут шланга Hadicová spona Šroub M8x kg / lb Śruba M8x20 Винт M8x20 Skrutka M8x Matice M kg / lb Nakrętka M8 Гайка М8 Matica M Vrapová hadice 80 kg / 180 lb Wąż zakładki Гофрированный шланг Drážkovaná hadica Hadicová spona kg / 180 lb Sprzączka węża Хомут шланга Hadicová spona Trubka 80 kg / 180 lb Rura Трубка Rúra Hadice 80 kg / 180 lb Węż Шланг Hadice 22 PRI Napouštěcí ventil dvojcestný, provedení s násypkou, Zawór wlotowy dwudrogowy Напускной клапан двухходовой Napúšťací ventil dvojcestný 22 platí pro: kg / lb 23 PRI Napouštěcí ventil třícestný, provedení s násypkou, Zawór wlotowy trójdrożny Напускной клапан трехходовой Napúšťací ventil trojcestný 23 platí pro: kg / lb 24 PRI Napouštěcí ventil jednocestný ventil ¾, provedení Zawór jednodrogowy ¾ Одноходовой клапан ¾ Napúšťací ventil jednocestný 24 s násypkou kg / lb 25 PRI Napouštěcí ventil jednocestný, provedení bez násypky, Zawór 1-drogowy Одноходовой клапан Napúšťací ventil jednocestný 25 platí pro: kg / lb Vsuvka kg / lb Šroubení DN kg / lb 28 R Šroubení kg / lb Redukční vsuvka ¾ x ½ kg / lb Redukční vsuvka ½ x ¾ kg / lb 31 PRI T -kus ¾ kg / lb - PRI Vsuvka ¾, (není na obrázku) kg / lb 32 PRI Hadice d13/ kg / lb 33 PRI Hadicová spona kg / lb 34 PRI Hadicová spona kg / lb Přívodní trubka kg / lb Připojovací hadice (není na obrázku) Wąż do przyłączenia, (nie jest na rysunku) Соединяющий шланг, (нет на рисунке) Propojovacia hadica (nie je na obrázku) _B_Datum_vydani_ doc Katalog náhradních dílů 37 / 51

38 VENTILACE BUBNU kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 38 / 51

39 Ventilace bubnu kg / lb: obrázek č Vrapová hadice kg / lb Hadicová spona Ø44-Ø kg / lb Trubka kg / lb Trubka DN kg / 220 lb Redukce DN40, (není na obrázku) 120 kg / 265 lb Koleno DN kg / lb Trubka kg / lb Šroub M8x kg / lb Podložka kg / lb Matice M8 100 kg / 220 lb Matice M8 120 kg / 265 lb _B_Datum_vydani_ doc Katalog náhradních dílů 39 / 51

40 OVLÁDACÍ PANEL kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 40 / 51

41 Ovládací panel kg / lb: obrázek č Klávesnice programátoru šedá Klawiatura programatora szara Клавиатура программного устройства серая Klávesnice programátoru černá Klawiatura programatora czarna Клавиатура программного устройства черная Deska programátoru Graphitronic, verze MC5 FC Programator Graphitronic, wersja MC5 FC Программное устройство Graphitronic, версия MC5 FC Doska programátora Graphitronic, verzia MC5 FC Centrálstop hlavice Głowica central stop Центральстоп головки 4 PRI Štítek tlačítka centrál stop Etykieta przycisku Central Stop Щиток кнопки центральстоп Štítok tlačidla central stop Spínač se žárovkou Włącznik z żarówką Выключатель с лампочкой 6 PRI Prepínač programování Przełącznik programowania Переключатель программирования 7 S Štítek Běh-Zápis Tabliczka Bieg - Zapis Щиток Ход-Запись Paměť Pamięć Память Pamäť 9 PRI Z - profil klávesnice Z - profil klawiatury Z профиль клавиатуры Distanční trubička M3 Rurka dystansowa M3 Дистанционная гибкая трубка M Šroub M3x30 Śruba M3x30 Винт M3x30 Skrutka M3x Podložka 5,5 Podkładka 5,5 Шайба 5,5 Podložka 5, Podložka 5 Podkładka 5 Шайба 5 Podložka Matice M5 Nakrętka M5 Гайка М5 Matica M5 15 PRI Zámek krátky Zamek krótki Замок короткий Zámok kratky 15 Matice velká, součást pozice Matice malá, součást pozice PRI Podložka 21x27x1 Podkładka 21x27x1 Шайба 21x27x1 Podložka 21x27x1 17 PRI Západka krátká Zapadka krótka Защелка короткая 18 PRI Klíč zámku Klucz zamka Ключ замка Výztuha ovládacího panelu _B_Datum_vydani_ doc Katalog náhradních dílů 41 / 51

42 PARNÍ OHŘEV kg / lb, ELEKTRICKÝ OHŘEV 80 kg / 180 lb 80 kg / 180 lb _B_Datum_vydani_ doc Katalog náhradních dílů 42 / 51

43 Parní ohřev kg / lb, Elektrický ohřev 80 kg / 180 lb: obrázek č Parní trubka kg / lb Rura pary Паровая трубка Parná rúrka Podložka kg / lb Podkładka Шайба Podložka Držák 80 kg / 180 lb Uchwyt Держатель Držiak Držák kg / lb Parní ventil ¾ DN kg / lb Zawór parowy ¾ DN20 Паровой клапан ¾ DN20 Parný ventil ¾ DN Redukce 80 kg / 180 lb Redukcja Редукция Redukcia Koleno 80 kg / 180 lb Kolano Колено Koleno Trubka 80 kg / 180 lb Rura Трубка Rúra Šroubení kg / lb Dwuzłączka Резьба Skrutkové potrubné spojenie Parní hadice kg / lb Wąż pary Паровой шланг Parná hadica Šroub M8x kg / lb Śruba M8x20 Винт M8x20 Skrutka M8x Podložka kg / lb Podkładka 8 Шайба 8 Podložka Matice M kg / lb Nakrętka M8 Гайка М8 Matica M Parní injektor 80 kg / 180 lb Iniektor parowy Паровой инжектор Parný injektor Parní injektor kg / lb Topné těleso 2x2,5kW 80 kg / 180 lb Grzałka 2x2,5kW Нагревательный элемент 2x2,5kW Vyhrievacie teleso 2x2,5kW 15 B Propoj topných těles 1 80 kg / 180 lb 16 B Propoj topných těles 2 80 kg / 180 lb Zátka M39x2, platí pro elektrické topení 80 kg / 180 lb Korek M39x2, dotyczy podgrzewu elektrycznego Заглушка M39x2, относится к электрическому нагреванию 18 PRI Ucpávka topného tělesa 80 kg / 180 lb Uszczelka elementu grzejnego Сальник нагревательного элемента Teplotní čidlo 80 kg / 180 lb Czujnik temperatury Тепловой сензор Teplotný senzor 20 PRI Držák teplotního čidla (obsahuje ) 80 kg / 180 lb Trzonek czujnika temperatury Держатель теплового сензора Držiak teplotného čidla Těsnicí prstenec, (není na obrázku) 80 kg / 180 lb 21 PRI Těsnicí kroužek 80 kg / 180 lb Pierścień uszczelniający Уплотнительное кольцо Tesniaci krúžok Parní hadice, (není na obrázku), Wąż parowy, (nie jest na rysunku) Паровой шланг, (нет на рисунке) - platí pro: kg / lb Filtr, (není na obrázku) kg / lb Filtr, (nie jest na rysunku) Фильтр, (нет на рисунке) Filter, (nie je na obrázku) _B_Datum_vydani_ doc Katalog náhradních dílů 43 / 51

44 VYPOUŠTĚCÍ SYSTÉM kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 44 / 51

45 Vypouštěcí systém kg / lb: obrázek č Šikmý vypouštěcí ventil úplný, (obsahuje ) 1 platí pro: kg / lb Šikmé těleso vypouštěcího ventilu, - platí pro: kg / lb Těsnění vypouštěcího ventilu, (není na obrázku) - platí pro: kg / lb Rovný vypouštěcí ventil úplný, (DN100), 2 platí pro: kg / lb Těsnění kg / lb Příruba kg / lb Kołnierz Фланец Príruba Rovná vypouštěcí trubka 80 kg / 180 lb Rovná vypouštěcí trubka kg / lb Podložka 8 80 kg / 180 lb Podkładka 8 Шайба 8 Podložka Podložka kg / lb Šroub M8x35 80 kg / 180 lb Śruba M8x35 Болт M8x35 Skrutka M8x Šroub M8x kg / lb Matice M8 80 kg / 180 lb Matice M kg / lb Těsnění kg / lb Příruba kg / lb Šikmá vypouštěcí trubka 80 kg / 180 lb Šikmá vypouštěcí trubka kg / lb Hadice kg / lb Wąż Шланг Hadica 13 PRI Hadicová spona kg / lb Sprzączka węża Хомут шланга Hadicová spona Držák vypouštěcích hadic 80 kg / 180 lb Držák vypouštěcích hadic 100 kg / 220 lb Držák vypouštěcích hadic 120 kg / 265 lb Válec kg / lb Šroubení 6-G⅛ kg / lb Dwuzłączka rurowa 6-G⅛ Резьбовое соединение 6-G⅛ Skrutkovnica 6-G⅛ Pouzdro kg / lb Tulejka Корпус Puzdro Přítlačná deska kg / lb Těsnění kg / lb Uszczelka Уплотнение Tesnenie Vsuvný kotouč kg / lb Přítlačná deska kg / lb Šroub M6x kg / lb Rovné těleso vypouštěcího ventilu 23 platí pro: kg / lb Těsnění kg / lb Příruba kg / lb Kołnierz Фланец Príruba Šroub M8x kg / lb Śruba M8x25 Болт M8x25 Skrutka M8x _B_Datum_vydani_ doc Katalog náhradních dílů 45 / 51

46 PNEUMATICKÉ PRVKY kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 46 / 51

47 Pneumatické prvky kg / lb: obrázek č Solenoidový ventil 3/2 NC, G⅛, 230V Zawór solenoidowy 3/2 NC, G⅛, 230V Соленоидный вентиль 3/2 NC, G⅛, 230В Šroubení - L 8-G¼ Dwuzłączka rurowa - L 8-G¼ Резьбовое соединение - L 8-G¼ Skrutkovnica - L 8-G¼ Filtr + regulátor + maznice G ¼ Hadička 8x1,25 Wężyk 8x1,25 Гибкая трубка 8x1, Úchytka regulátoru tlaku Uchwyt regulatora ciśnienia Ухват регулятора давления Odlučovač Separator Отстойник Šroubení 8-G¼ Dwuzłączka rurowa 8-G¼ Резьбовое соединение 8-G¼ Skrutkovnica 8-G¼ Základna pro 7 ventilů Baza dla 7 zaworów Основание для 7 клапанов Zaslepovací deska Płytka zaślepiająca Доска заглушка Šroubení 6-G⅛ Dwuzłączka rurowa 6-G⅛ Резьбовое соединение 6-G⅛ Skrutkovnica 6-G⅛ Hadička 6x1 Wężyk 6x1 Гибкая трубка 6x Tlumič hluku G¼ Amortyzator hałasu G¼ Глушитель шума G¼ Solenoidový ventil 5/2, G⅛, 230V Zawór solenoidowy 5/2, G⅛, 230V Соленоидный вентиль 5/2, G⅛, 230В _B_Datum_vydani_ doc Katalog náhradních dílů 47 / 51

48 HLAVNÍ VYPÍNAČ, FREKVENČNÍ MĚNIČ kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 48 / 51

49 Hlavní vypínač, frekvenční měnič kg / lb: obrázek č PRI Hlavní vypínač 32A, parní topení, 400V 80 kg / 180 lb Główny łącznik 32A, ogrzewanie parowe, 400V Главный выключатель 32A, п. нагревание, 400B Hlavný vypínač 32A, parné kúrenie, 400V 1 PRI Hlavní vypínač 63A, parní topení, 230V 80 kg / 180 lb Główny łącznik 63A, ogrzewanie parowe, 230V Главный выключатель 63A, п. нагревание, 230B Hlavný vypínač 63A, parné kúrenie, 230V 1 PRI Hlavní vypínač 63A, 400V kg / lb Hlavní vypínač 125A, elektrické topení, 400V 80 kg / 180 lb Główny łącznik 125A, ogrzewanie elektryczne, 400V Главный выключатель 125A, эл. нагревание, 400B Hlavný vypínač 125A, elektrické kúrenie, 400V Hlavní vypínač 100A 230V, kg / lb Hlavní vypínač 250A, elektrické topení, 230V 80 kg / 180 lb Główny łącznik 250A, ogrzewanie elektryczne, 230V Главный выключатель 250A, эл. нагревание, 230B Hlavný vypínač 250A, elektrické kúrenie, 230V 2 PRI Ovládací hlavice hlavního vypínače, platí pro parní Głowica sterownicza wyłącznika głównego, Головка управления главного выключателя, Ovládacia hlavica hlavného vypínača, platí pre parné 2 topení kg / lb dla ogrzewanie parowe относится к: паровое нагревание kúrenie Frekvenční měnič, 400V 80 kg / 180 lb Przetwor. częstotliwości, 400V Преобразов. частоты, 400B Frekvenčný menič, 400V Frekvenční měnič, 230V 80 kg / 180 lb Przetwor. częstotliwości, 230V Преобразов. частоты, 230B Frekvenčný menič, 230V Frekvenční měnič, 230V kg / lb Frekvenční měnič, 400V kg / lb Brzdový odpor, 230V kg / lb Rezystor hamulc, 230V Тормозное сопротивление, 230B Brzdový odpor, 230V Komunikační kabel kg / lb Kabel komunikacjyny Кабель коммуникации Držák plexi - sestava 80 kg / 180 lb Plexi - rozvaděč 80 kg / 180 lb Kabelová průchodka M32, platí pro parní ohřev Przepust kablowy M32 dotyczy ogrzewanie parowe Кабельный проходной изолятор M32, паровое нагревание Káblový priechod M32, platí pre parné kúrenie 7 platí pro: kg / lb Kabelová průchodka M63, platí pro elektrický ohřev, Przepust kablowy M63 dotyczy elektryczne ogrzewanie Кабельный проходной изолятор M63, эл. нагревание Káblový priechod M63, platí pre elektrické kúrenie 7 platí pro: 80 kg / 180 lb Matice kabelové průchodky M32, platí pro parní ohřev Nakrętka przepustu kabla M32 dotyczy ogrzewanie parowe Гайка бушинга кабеля M32, паровое нагревание Matica kábelovej priechodky M32, platí pre parné kúrenie 8 platí pro: kg / lb Matice kabelové průchodky M63, platí pro elektrický ohřev, Nakrętka przepustu kabla M63 dotyczy ogrzewanie elektryczne Гайка бушинга кабеля M63, эл. нагревание Matica kábelovej priechodky M63, platí pre elektrické kúrenie 8 platí pro: 80 kg / 180 lb _B_Datum_vydani_ doc Katalog náhradních dílů 49 / 51

50 PANEL PŘÍSTROJŮ kg / lb _B_Datum_vydani_ doc Katalog náhradních dílů 50 / 51

51 Panel přístrojů kg / lb: obrázek č Transformátor kg / lb Transformator Трансформатор Transformátor Releová deska kg / lb Nadbudówka przekaźnikowa Релейная надставка Propojovací kabel desky relé kg / lb Kabel łączący płyty przekażnika Соединительный кабель доски реле Svorka kg / lb Zacisk Клемма Svorka Svorka kg / lb Zacisk Клемма Svorka Svorka kg / lb Zacisk Клемма Svorka Pojistková svorka kg / lb Tuleja bezpiecznika Розетка для предохранителя Svorka poistková Zástrčka pro pojistku kg / lb Wtyczka bezpiecznika Розетка для предохранителя Zástrčka pre poistku Krycí víčko kg / lb Wieko kryjące Коробка предохранителя Kricie vieko Pojistková svorka kg / lb Tuleja bezpiecznika Розетка для предохранителя Svorka poistková 9 PRI Stykač, 3x V kg / lb Stycznik, 3x V Контактор, 3x B Stýkač, 3x V 9 PRI Stykač, 3x V kg / lb Stycznik, 3x V Контактор, 3x B Stýkač, 3x V Elektronický časový spínač, elektrické topení, Wyłącznik czasowy el. do listwy (ogrzewanie el.) Эл. таймер на планку (эл. нагревание) El. časový spínač na lištu (el. kúrenie) 10 platí pro: 80 kg / 180 lb 11 PRI Jistič 25A, elektrické topení 80 kg / 180 lb Wyłącznik 25A, elektryczne ogrzewanie Предохранитель 25A, электрическое нагревание Istič 25A, elektrické kúrenie 11 PRI Jistič 32A, elektrické topení 80 kg / 180 lb Wyłącznik 32A, elektryczne ogrzewanie Предохранитель 32A, электрическое нагревание Istič 32A, elektrické kúrenie Jistič 40A, elektrické topení 80 kg / 180 lb Wyłącznik 40A, elektryczne ogrzewanie Предохранитель 40A, электрическое нагревание Istič 40A, elektrické kúrenie Jistič 50A, elektrické topení 80 kg / 180 lb Wyłącznik 50A, elektryczne ogrzewanie Предохранитель 50A, электрическое нагревание Istič 50A, elektrické kúrenie 12 PRI Stykač LC1-D32 80 kg / 180 lb Stycznik LC1-D32 Контактор LC1-D32 Stýkač LC1-D Stykač LC1-D18 80 kg / 180 lb Stycznik LC1-D18 Контактор LC1-D18 Stýkač LC1-D Pojistka 2,5A/250V (není na obrázku) Bezpiecznik 2,5A/250V Предохранитель 2,5A/250V Poistka 2,5A/250V Pojistka T1A/500V (není na obrázku) Bezpiecznik T1A/500V Предохранитель T1A/500V Poistka T1A/500V - PRI Pojistka 1,6A/250V (není na obrázku) Bezpiecznik 1,6A/250V Предохранитель 1,6A/250V Poistka 1,6A/250V Pojistka T1A/250V (není na obrázku) Bezpiecznik T1A/250V Предохранитель T1A/250V Poistka T1A/250V _B_Datum_vydani_ doc Katalog náhradních dílů 51 / 51
