PRŮMYSLOVÉ VYSOKOOTÁČKOVÉ PRACÍ STROJE S ODSTŘEĎOVÁNÍM

Transkript

1 PRŮMYSLOVÉ VYSOKOOTÁČKOVÉ PRACÍ STROJE S ODSTŘEĎOVÁNÍM 33kg 40kg 55kg KATALOG NÁHRADNÍCH DÍLŮ KATALOG CZĘŚCI ZAMIENNYCH КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ KATALÓG NÁHRADNÝCH DIELOV J Datum vydání:

2

3 PŘEDMLUVA Pro výměnu na stroji musí být použity originální nebo původní díly. Po servisním zásahu zajistěte všechny panely v původním stavu a nechte tento manuál na bezpečném místě pro případné informace. Telefonujete-li nebo píšete ohledně Vašeho stroje, vždy uveďte typ, model a seriové číslo. Typ, model a sériové číslo jsou uvedeny na výrobním štítku na zadní části stroje. Výrobce si vyhrazuje právo provádět kdykoliv a bez jakéhokoliv předchozího upozornění změny specifikací, které jsou v tomto katalogu uvedeny. Veškeré údaje jsou pouze informativní. Uvědomte si prosím, že se tento katalog týká pouze všeobecných informací, protože není možné uvádět kompletní přehled všech detailů o všech strojích naší výroby. Katalog je určen pro stroje s kapacitou: 33 kg / 80 lb od výrobního čísla 33F001913PV, 40 kg / 100 lb od výrobního čísla 40F001997PT, 55kg / 125 lb od výrobního čísla 55F002799PT. OBSAH C... Rám C... Kapotáž D... Panely A... Vnější buben Vnitřní buben B... Náboj pro 33 kg/80 lb C... Náboj pro kg / lb A... Pohon A... Napínací systém C... Dveře B... Dveřní zámek Násypky B... Napouštěcí systém A... Napouštěcí ventily pro 2 vody, 3 vody A... Vzduchem ovládané napouštěcí ventily A... Ovládací panel C... Zadní panel C... Panel přístrojů Parní systém Vypouštěcí systém pro 33 kg / 80 lb Vypouštěcí systém pro kg / lb A... Deska čerpadel A... Naklápěcí systém pro kg / lb Kapotáž naklápění pro kg / lb...57 Díly pro naklápěcí systém pro kg / lb...58 WSTĘP W razie zamiany na maszynie należy zastosować części oryginalne lub identyczne. Po serwisie należy zabezpieczyć wszystkie osłony z powrotem. Ten oto podręcznik pozostawić na bezpiecznym miejscu do ew. informacji. W razie kontaktu telefonicznego lub na piśmie zawsze wymieniać typ, model i numer seryjny maszyny. Typ, model i numer seryjny na tabliczce produkcyjnej na tylnej części maszyny. Producent zastrzega sobie prawo do zmian specyfikacji, opisanych w danym katalogu, i to bez uprzedzenia. Wszystkie dane mają charakter tylko informacyjny. Prosze mięć na uwadze, że dany katalog odnosi się tylko do ogólnych informacji, ponieważ jest niemożliwe zamieścić w nim kompletny przegłąd wszystkich detali o wszystkich przez nas produkowanych maszynach. Katalog jest przeznaczony do maszyn o pojemności: 33 kg / 80 lbs od numeru produkcyjnego 33F001913PV, dla 40 kg / 100 lbs od numeru produkcyjnego 40F001997PT i dla 55 kg / 125 lbs od numeru produkcyjnego 55F002799PT. SPIS TREŚCI C...Rama C...Obudowa D...Płyty A...Bęben zewnętrzny Bęben wewnętrzny B...Piasta 33 kg/80 lb C...Piasta kg / lb A...Napęd wersji jednosilnikowej A...System naprężania C...Drzwiczki B...Zamek drzwicek Wsypy B...System nalewania A...Zawory wlotowe A...Pneumatyczne zawory wlotowe A...Płyta sterownicza C...Tylna płyta wersji jednosilnikowej i dwusilnikowej C...Płyta przyrządów wersji jednosilnikowej System parowy System wylewania 33 kg / 80 lb System wylewania kg / lb A...Listwa pomp A...Tilting system for kg / lb Tilting cabinet for kg / lb Parts for tilting system for kg / lb _J_Datum_vydani_ doc Katalog náhradních dílů 3 / 58

4 ПРЕДИСЛОВИЕ Для замены на машине должны быть использованы оригинальный или тождественные части. После сервисного вмешательства верните все пульты в исходное положение и сохраняйте это руководство на безопасном месте для дальнейшего использования. При телефонной или письменной связи с вопросами о машине, всегда сообщите тип, модель и номер серии. Тип, модель и номер серии указаны на производственном щитке на задней части машины. Изготовитель оставляет за собой право проводить изменения спецификации, указанной в каталоге без предварительного предупреждения. Все данные имеют только информативный характер. Имейте, пожалуйста, в виду, что этот каталог касается только общих информаций, потомучто невозможно привести полный обзор всех деталей о машинах нашего производства. Каталог предназначен для машин с емкостью: 33кг / 80лб от производственного номера 33F001913PV, для 40кг / 100лб от производственного номера 40F001997PT и для машин 55кг / 125лб от производственного номера 55F002799PT. СОДЕРЖАНИЕ C... Рама C... Капот D... Пульты A... Внешний барабан Внутренний барабан B... Ступица 33 кг /80 лб C... Ступица 40 кг /100 лб, 55 кг /125 лб A... Привод однодвигательная версия A... Система натяжки C... Дверцы B... Замок двери Воронки B... Система напуска A... Клапаны напуска A... Воздухом управляемые впускные вентили A... Пульт управления C... Задний пульт одно и двухдвигательная C... Пульт устройств однодвиг. версия Паровая система Выпускная система 33 кг / 80 лб Выпускная система кг / лб A... Доска насосов A... Tilting system for kg / lb Tilting cabinet for kg / lb...57 Parts for tilting system for kg / lb...58 ÚVOD Pre výmenu na stroji musia byť použité originálne alebo pôvodné súčiastky. Po servisnom zásahu zaistite všetky panely v pôvodnom stave a uložte tento manuál na bezpečnom mieste pre prípadné informácie. Ak budete telefonovať alebo písať ohľadne Vášho stroja, vždy uveďte typ, model a sériové číslo. Typ, model a sériové číslo sú uvedené na výrobnom štítku vzadu na stroji alebo na zadnej strane návodu. Výrobca má vyhradené právo vykonať kedykoľvek a bez akéhokoľvek predchádzajúceho upozornenia zmeny špecifikácií, ktoré sú uvedené v tomto katalógu. Všetky údaje sú iba informatívne. Uvedomte si prosím, že sa tento katalóg týka iba všeobecných informácií, pretože nie je možné uviesť kompletný prehľad všetkých detailov o všetkých strojoch našej výroby. Katalóg je určený pre stroje s kapacitou: 33 kg / 80 lb od výrobného čísla 33F001913PV, pre 40 kg / 100 lb od výrobného čísla 40F001997PT a pre stroje 55 kg / 125 lb od výrobného čísla 55F002799PT. OBSAH C...Rám C...Kapotáž D...Panely A...Vonkajší bubon Vnútorný bubon B...Náboj pro 33 kg/80 lb C...Náboj pro 40 kg/100 lb, 55 kg/125 lb A...Pohon jednomotorovej verzie A...Napínací systém C...Dvere B...Zámok dverí Násyspky B...Napúšťací systém A...Napúšťací ventily A...Vzduchom ovládané napúšťací ventily A...Ovládací panel C...Zadný panel jednomotor. a dvojmotorovej verzie C...Panel prístrojov jednomotorovej verzie Parný systém Vypúšťací systém pre 33 kg / 80 lb Vypúšťací systém pre kg / lb A...Doska čerpadiel A...Tilting system for kg / lb Tilting cabinet for kg / lb Parts for tilting system for kg / lb _J_Datum_vydani_ doc Katalog náhradních dílů 4 / 58

5 507431_J_Datum_vydani_ doc Katalog náhradních dílů 5 / 58

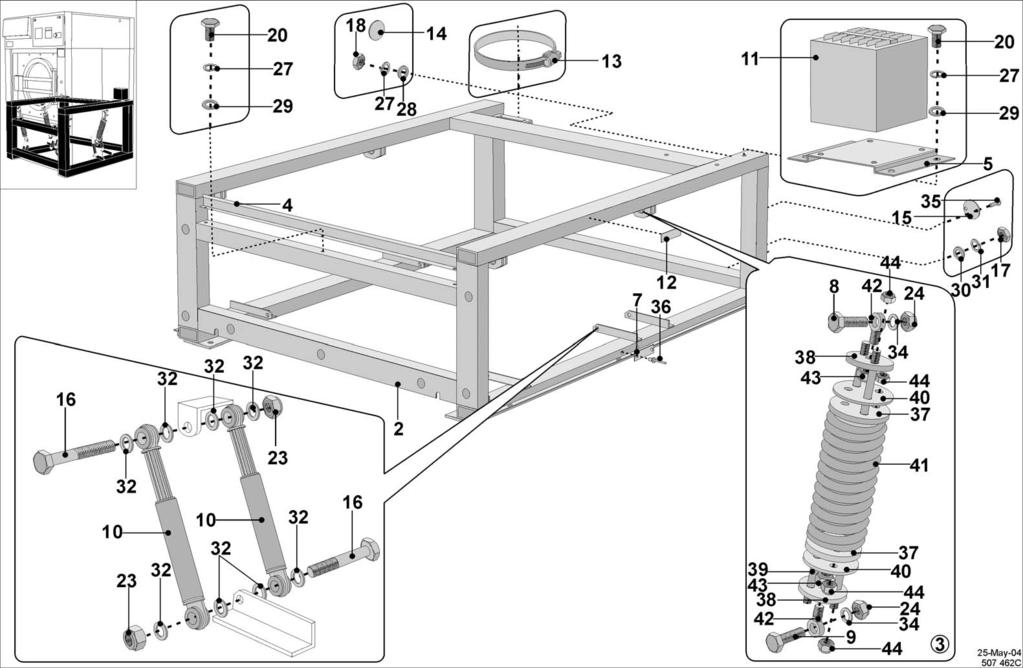

6 RÁM _J_Datum_vydani_ doc Katalog náhradních dílů 6 / 58

7 Rám: obrázek č C 2 F Rám 33 kg/ 80lb, 40 kg/100 lb verze Szkielet 33 kg/ 80lb, 40 kg/100 lb Рама 33кг / 80лб, 40кг /100лб Rám 33 kg/ 80lb, 40 kg/100 lb verzie 2 F Rám 55 kg/125 lb verze Szkielet 55 kg/125 lb Рама 55кг /125лб Rám 55 kg/125 lb verzie 3 F Pružný závěs Zawieszenie amortyzatorów Гибкая петля Pružný záves Plech dolní Blacha dolna Жестянная сталь нижняя Plech dolní 5 F Držák transformátoru Uchwyt transformatora Держатель трансформатора Držiak transformátora 7 F Destička Płytka Дощечка Doštička 8 F Šroub 1 Śruba 1 Болт 1 Skrutka 1 9 F Šroub 2 Śruba 2 Болт 2 Skrutka Tlumič Amortyzator Амортизатор Tlmič Transformátor Transformator Трансформатор Transformátor 12 PRI Antivibrační izolace Izolacja antywibracyjna Антивибрационная изоляция Antivibračná izolácia 13 PRI Spona Sprzączka Шпона Spona 14 PRI Štítek uzemnění 10 Tabliczka uziemienia 10 Щиток заземления 10 Štítok uzemnenia Štítek uzemnění 25 Tabliczka uziemienia 25 Щиток заземления 25 Štítok uzemnenia Šroub M10x80 Śruba M10x80 Болт M10x80 Skrutka M10x Matice M8 Nakrętka M8 Гайка M8 Matica M Matice M6 Nakrętka M6 Гайка M6 Matica M Šroub M6x16 Śruba M6x16 Болт M6x16 Skrutka M6x Matice M10 Nakrętka M10 Гайка M10 Matica M Matice M16 Nakrętka M16 Гайка M16 Matica M Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka 8,4 Podkładka 8,4 Шайба 8,4 Podložka 8, Podložka 10,5 Podkładka 10,5 Шайба 10,5 Podložka 10, Podložka 17 Podkładka 17 Шайба 17 Podložka Hřeb 2x4 Kołek 2x4 Гвоздь 2x4 Klinec 2x Nýt s trnem 4x7 Nit z trzonem 4x7 Заклепка с штырем 4x7 Nit s tŕňom 4x7 37 F Pouzdro Tuleja Чехол Puzdro 38 F Talíř Dysk Тарелка Tanier 39 F Táhlo Cięgno Тяга Tiahlo 40 F Příložka Łącznik Накладка Príložka Pružina Sprężyna Пружина Pružina Šroub s okem M16x70 Śruba z okiem M16x70 Болт с петлей M16x70 Skrutka s očkom M16x Matice M16 Nakrętka M16 Гайка M16 Matica M Matice M10 Nakrętka M10 Гайка M10 Matica M _J_Datum_vydani_ doc Katalog náhradních dílů 7 / 58

8 KAPOTÁŽ _J_Datum_vydani_ doc Katalog náhradních dílů 8 / 58

9 Kapotáž: obrázek č C 1 F Kryt zadní pravý Osłona tylna prawa Крышка задняя правая Kryt zadný pravý Kryt zadní levý Osłona tylna lewa Крышка задняя левая Kryt zadní ľavý Kryt zadní levý, platí pro vzduchem ovládané Osłona tylna lewa, dotyczy pneumatycznego Крышка задняя левая, относится к управляемым Kryt zadní ľavý 2 napouštěcí ventily sterowania воздухом Kryt přední levý Osłona przednia lewa Крышка передняя левая Kryt predný ľavý Kryt přední pravý Osłona przednia prawa Крышка передняя правая Kryt predný pravý Doraz Opora Упор Doraz Šroub M6x20 Śruba M6x20 Болт M6x20 Skrutka M6x Šroub M6x40 Śruba M6x40 Болт M6x40 Skrutka M6x Šroub M6x18 Śruba M6x18 Болт M6x18 Skrutka M6x18 9 PRI Podložka sedlová M6 Podkładka M6 Шайба двускатная M6 Podložka sedlová M6 10 PRI Podložka Podkładka Шайба Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6,4 12 PRI Podložka 6 Podkładka 6 DIN 6798 Шайба 6 DIN 6798 Podložka 6 DIN Matice M6 Nakrętka M6 Гайка M6 Matice M Šroub M6x40 Śruba M6x40 Болт M6x40 Skrutka M6x Matice M6 Nakrętka M6 Гайка M6 Matice M Podložka 6 Podkładka 6 Шайба 6 Podložka 6 17 Štítek "Warning" (dle jazykové verze) Tabliczka "Ostrzeżenia" (wg. wersji językowej) Щиток "Предупреждение" (по язык. версии) Štítok "Warning" (podľa jazykové verzie) Štítek, platí pro parní topení Tabliczka pary, dotyczy dla ogrzewania parowego Щиток пара, относится к парового нагревания Štítok pre paru, platí pre parné kúrenie Kostka levá Klocek lewa Кубик левый Kocka ľava Kostka pravá Klocek prawa Кубик правый Kocka prava 22 PRI Ucpávka Dławica Сальник Upchávka _J_Datum_vydani_ doc Katalog náhradních dílů 9 / 58

10 PANELY _J_Datum_vydani_ doc Katalog náhradních dílů 10 / 58

11 Panely: obrázek č D Kryt přední úplný Osłona przednia kompletna Крышка передняя в сборе Kryt predný úplný 2 F Kryt boční horní úplný 33 kg/80 lb verze Osłona boczna górna kompletna 33 kg/80 lb Крышка боковая верхняя в сборе 33 кг/80 лб Kryt bočný horný úplný 33 kg/80 lb verzia 2 F Kryt boční horní úplný 40 kg/100 lb verze Osłona boczna górna kompletna 40 kg/100 lb Крышка боковая верхняя в сборе 40 кг/100 лб Kryt bočný horný úplný 40 kg/90 lb verzia 2 F Kryt boční horní úplný 55 kg/125 lb verze Osłona boczna górna kompletna 55 kg/125 lb Крышка боковая верхняя в сборе 55 кг/125 лб Kryt bočný horný úplný 55 kg/125 lb verzia 3 F Kryt boční úplný 33 kg/80 lb verze Osłona boczna kompletna 33 kg/80 lb Крышка боковая в сборе 33 кг/80 лб Kryt bočný úplný 33 kg/80 lb verzia 3 F Kryt boční úplný 40 kg/100 lb verze Osłona boczna kompletna 40 kg/100 lb Крышка боковая в сборе 40 кг/100 лб Kryt bočný úplný 40 kg/90 lb verzia 3 F Kryt boční úplný 55 kg/125 lb verze Osłona boczna kompletna 55 kg/125 lb Крышка боковая в сборе 55 кг/125 лб Kryt bočný úplný 55 kg/125 lb verzia 4 F Kryt horní úplný 33 kg/80 lb verze Osłona górna kompletna 33 kg/80 lb Крышка верхняя в сборе 33 кг/80 лб Kryt horný úplný 33 kg/80 lb verzia 4 F Kryt horní úplný 40 kg/100 lb verze Osłona górna kompletna 40 kg/100 lb Крышка верхняя в сборе 40 кг/100 лб Kryt horný úplný 40 kg/90 lb verzia 4 F Kryt horní úplný 55 kg/125 lb verze Osłona górna kompletna 55 kg/125 lb Крышка верхняя в сборе 55 кг/125 лб Kryt horný úplný 55 kg/125 lb verzia 5 F Kryt zadní horní úplný 33 kg/80 lb Osłona tylna górna kompletna 33 kg/80 lb Крышка задняя верхняя в сборе 33 кг/80 лб Kryt zadný horní úplný 33 kg/80 lb 5 F Kryt zadní horní úplný (pro jednomotorovou verzi), 33 kg/80lb Osłona tylna górna kompletna (wersja jednosilnikowa) Крышка задняя верхняя в сборе однодвигат. вер. Kryt zadný horní úplný (jednomotorová verzia) 5 F Kryt zadní horní úplný, 40 kg/100 lb, 55 kg/125 lb Osłona tylna górna kompletna,40 kg/100 lb,55 kg/125 lb Крышка задняя верхняя в сборе, 40 кг, 55 кг Kryt zadný horní úplný 40 kg/100 lb 5 F Kryt zadní horní úplný (dvoumotorová verze), 40 kg/100lb, 55 kg/125 lb Osłona tylna górna, 40 kg/100 lb, 55 kg/125 lb Крышка задняя верхняя, 40 кг/100 лб, 55 кг/125 лб Kryt zadný horní úplný 40 kg/100 lb, 55 kg/125 lb 6 F Kryt zadní dolní, 33kg/80 lb Osłona tylna dolna, 33 kg/80 lb Крышка задняя нижняя, 33 кг/80 лб Kryt zadný dolní 33 kg/80 lb 6 F Kryt zadní dolní, 40 kg/100 lb, 55 kg/125 lb Osłona tylna dolna, 40 kg/100 lb, 55 kg/125 lb Крышка задняя нижняя, 40 кг/100 лб, 55 кг/125 лб Kryt zadný dolní 40 kg/100 lb, 55 kg/125 lb Fólie svařenec II Folia spawana II Фольга сварной констр. II Fólia zvarena II 8 PRI Záslepka malá Zatyczka mała Заглушка малая Zaslepenie malé 9 PRI Těsnění Obwódka Декельный ремень Tesnenie Šroub M6x20 Śruba M6x20 Болт M6x20 Skrutka M6x Šroub M6x40 Śruba M6x40 Болт M6x40 Skrutka M6x Šroub M6x18 Śruba M6x18 Болт M6x18 Skrutka M6x18 13 PRI Podložka sedlová M6 Podkładka M6 Шайба двускатовая M6 Podložka sedlová M6 14 PRI Podložka Podkładka Шайба Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 6 Podkładka 6 Шайба 6 Podložka 6 17 F Kostka Klocek Кубик Kocka Šroub M8x15 Śruba M8x15 Болт M8x15 Skrutka M8x Matice M6 Nakrętka M6 Гайка M6 Matice M Kryt přední Osłona przednia Крышка передняя Kryt predný Pryž Listwa Планка Lišta Plech horní Profil górny Поясок верхный Pásik horní Plech boční Profil boczny Пояс боковый Pás bočný Matice M4 Nakrętka M4 Гайка M4 Matica M Podložka 4 Podkładka 4 Шайба 4 Podložka Matice M4 27 F Kryt horní, 33 kg/80 lb Osłona górna, 33 kg/80 lbs Крышка верхня, 33 кг/80 лб Kryt horný, 33 kg/80 lbs 27 F Kryt horní, 40 kg/100 lbs, 55 kg/125 lbs Osłona górna, 40 kg/100 lbs, 55 kg/125 lbs Крышка верхня, 40 кг/100 лб, 55 кг/125 лб Kryt horný, 40 kg/100 lbs, 55 kg/125 lbs Nýt s trnem 4x7 Nit z trzonem 4x7 Заклепка со штырем 4x7 Nit s tŕňom 4x Podložka 4 Podkładka 4 Шайба 4 Podložka Manžeta Kołnierz Манжет Manžeta Kryt zámku svařenec Osłona zamka spawana Крышка замка сварной констр. Kryt zámku zvareny Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Matice M6 Nakrętka M6 Гайка M6 Matice M Podložka M6 Podkładka M6 Шайба M6 Podložka M Nýt s trnem 4x12,5 Nit z trzonem 4x12,5 Заклепка со штырем 4x12,5 Nit s tŕňom 4x12, Vnitřní lišta Listwa wewnętrzna Внутренняя планка Vnútorná lišta 37 F Boční lišta Listwa boczna Боковая планка Bočná lišta Profil Profil, 33 kg/80 lbs Профиль, 33 кг/80 лб Profil, 33 kg/80 lbs Větrací mřížka Siatka odpowietrzenia Рeшетка вентиляции Vetracia mriežka Kryt zámku Osłona zamka Крышка замка Kryt zámku Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Krytka Osłona Крышка Krytie _J_Datum_vydani_ doc Katalog náhradních dílů 11 / 58

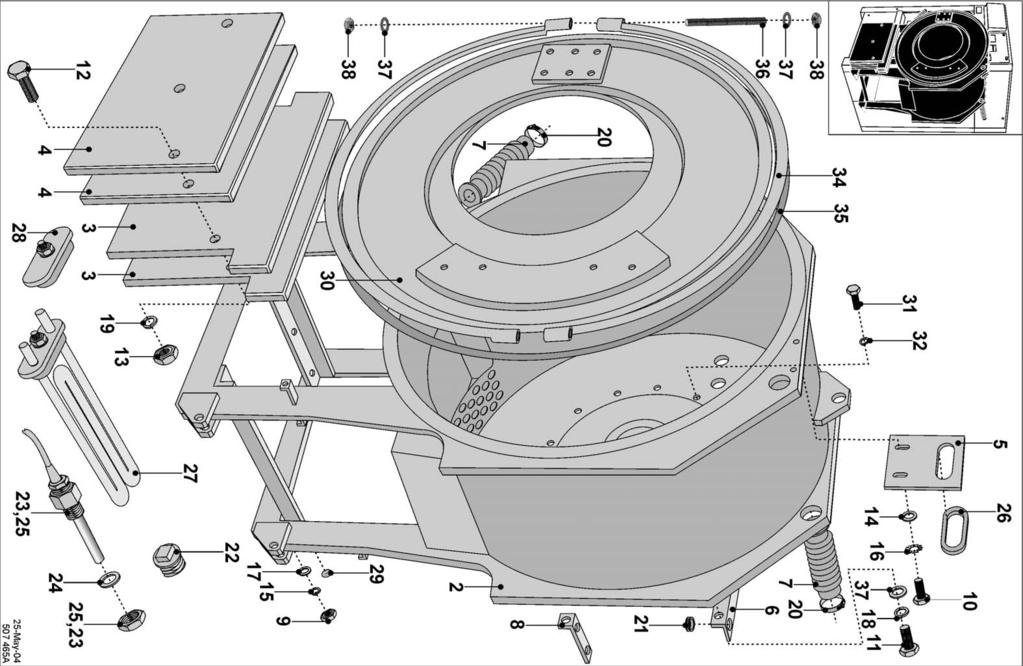

12 VNĚJŠÍ BUBEN _J_Datum_vydani_ doc Katalog náhradních dílů 12 / 58

13 Vnější buben: obrázek č A 2 F Vnější buben - svařenec 33 kg/80 lb verze Bęben zewnętrzny spawany 33 kg/80 lb Внешний барабан-сварной констр.33 кг/80 лб Vonkajší bubon zvarený diel 33 kg/80 lb verzia 2 F Vnější buben - svařenec 40 kg/100 lb verze Bęben zewnętrzny spawany 40 kg/100 lb Внешний барабан - сварной констр. 40 кг/100 лб Vonkajší bubon zvarený diel 40 kg/90 lb verzia 2 F Vnější buben - svařenec 55 kg/125 lb verze Bęben zewnętrzny spawany 55 kg/125 lb Внешний барабан-сварной конструкции 55 кг/125 лб Vonkajší bubon zvarený diel 55 kg/125 lb verzia 3 F Závaží velké Obciążnik duży Груз большой Závažie veľké 4 F Závaží malé Obciążnik mały Груз малый Závažie malé 5 F Omezovač Opora Ограничитель Obmedzovač 6 F Držák Uchwyt Держатель Držiak Vrapová hadice Wąż zakładki Гофрированный шланг Drážkovaná hadice 8 F Držák vodiče (parní topení) Uchwyt kabla (ogrzewanie parowe) Держатель проводников (паровое нагревание) Držiak vodiča (parné vyhrievanie ) Matice M6 Nakrętka M6 Гайка M6 Matica M Šroub M6x16 Śruba M6x16 Болт M6x16 Skrutka M6x Šroub M8x20 Śruba M8x20 Болт M8x20 Skrutka M8x Šroub M20x150 Śruba M20x150 Болт M20x150 Skrutka M20x Matice M20 Nakrętka M20 Гайка M20 Matica M Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 8 Podkładka 8 Шайба 8 Podložka Podložka M20 Podkładka M20 Шайба M20 Podložka M20 20 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona Průchodka Pierścień Бушинг Priechodka Zátka ¾", (el. topení) Zatyczka ¾", (ogrzewanie el.) Заглушка ¾", (эл. нагревание) Zátka ¾", (el. vyhrievanie) 23 PRI Přechodka termostatu Pierścień termostatu Переход термостата Priechodka termostatu 24 PRI Kroužek Pierścień Kольцо Krúžok Teplotní sensor Czujnik Датчик Teplotné čidlo 26 PRI Těsnění Obwódka Декельный ремень Tesnenie 27 PRI Topné těleso 4000W/220V (33 kg/80 lb verze - el. topení) Element grzewczy 4000W/220V, 33 kg/80 lb ogrzewanie el. Нагревател. элемент 4000Вт/220В 33кг/80лб (эл. нагрев.) Výhrevné teleso 4000W/220V (40 kg/90 lb verzia el. vyhrievanie) 27 PRI Topné těleso 6000W/220V (40 kg/90 lb verze - el. topení) Element grzewczy 6000W/220V,40 kg/90 lb ogrzewanie el. Нагревател. элемент 6000Вт/220В 40кг/90лб (эл. нагрев.) Výhrevné teleso 6000W/220V (40 kg/90 lb verzia el. vyhrievanie) 27 PRI Topné těleso 6000W/220V (55 kg/125 lb verze - el. topení) Element grzewczy 6000W/220V 55 kg/125 lb ogrzewanie el. Нагревател. элемент 6000Вт/220В 55кг/125лб (эл. нагрев.) Výhrevné teleso 6000W/220V (55 kg/125 lb verzia - el. vyhrievanie) 28 PRI Ucpávka (parní topení) Dławica (ogrzewanie parowe) Сальник (паровое нагревание) Upchávka (parné vyhrievanie 29 PRI Štítek uzemnění 10 Tabliczka uziemienia 10 Щиток заземления 10 Štítok uzemnenia Čelo vnějšího bubnu - svařenec Wieko bębna zewnętrznego - spawane Торец внешнего барабана - сварной конструкции Čelo vonkajšieho bubna zvarený diel Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Podložka M6 Podkładka M6 Шайба M6 Podložka M6 34 F Spona Sprzączka Шпона Spona Těsnění Uszczelka Уплотнение Tesnenie 36 F Svorník M8 Sworzeń M8 Стяжной винт M8 Svorník M Podložka 8,4 Podkładka 8,4 Шайба 8,4 Podložka 8, Matice M8 Nakrętka M8 Гайка M8 Matica M _J_Datum_vydani_ doc Katalog náhradních dílů 13 / 58

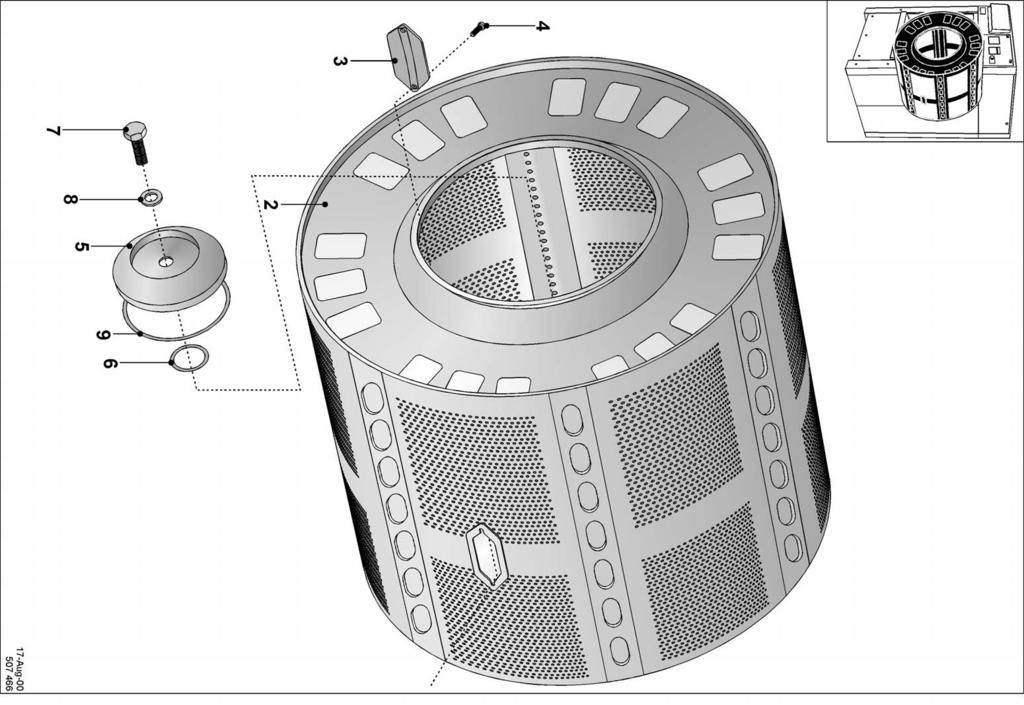

14 VNITŘNÍ BUBEN _J_Datum_vydani_ doc Katalog náhradních dílů 14 / 58

15 Vnitřní buben: obrázek č F Prací buben - svařenec 33 kg/80 lb verze Bęben piorący spawany 33 kg/80 lb Стиральный барабан - сварной констр. 33 кг/80 лб Prací bubon zvarený diel 33 kg/80 lb verzia 2 F Prací buben - svařenec 40 kg/100 lb verze Bęben piorący spawany 40 kg/100 lb Стиральный барабан - сварной констр. 40 кг/100 лб Prací bubon zvarený diel 40 kg/90 lb verzia 2 F Prací buben - svařenec 55 kg/125 lb verze Bęben piorący spawany 55 kg/125 lb Стиральный барабан - сварной констр. 55 кг/125 лб Prací bubon zvarený diel 55 kg/125 lb verzia Víčko Wieko Крышка Viečko Šroub M4x8 Śruba M4x8 Болт M4x8 Skrutka M4x8 5 F Podložka Podkładka Шайба Podložka O - kroužek Pierścień "O" "O" - кольцо O - krúžok 7 F Šroub Śruba Болт Skrutka Podložka 30 Podkładka 30 Шайба 30 Podložka O - kroužek Pierścień "O" "O" - кольцо O - krúžok _J_Datum_vydani_ doc Katalog náhradních dílů 15 / 58

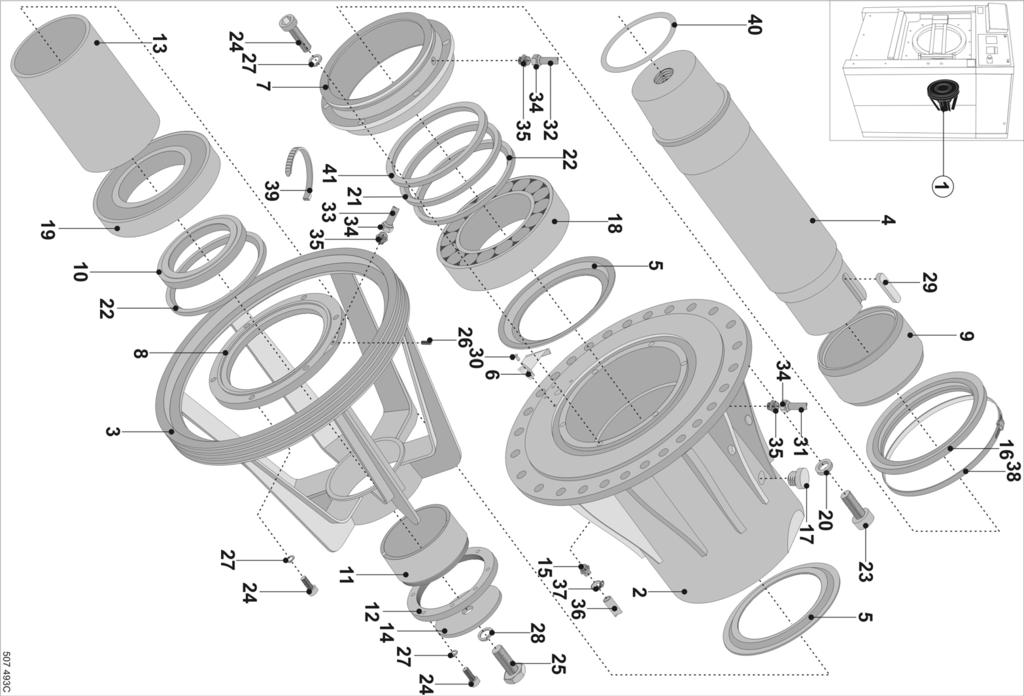

16 NÁBOJ PRO 33 kg / 80 lb _J_Datum_vydani_ doc Katalog náhradních dílů 16 / 58

17 Náboj pro 33 kg / 80 lb: obrázek č B Náboj úplný Piasta kompletna Ступица в сборе Náboj úplný 2 F Náboj Piasta Втулка Náboj 3 F Vložka náboje Wsuwka piasty Вкладыш втулки Vložka 4 F Víko přední Wieko przednie Крышка передня Viečko predné 5 F Hřídel Wałek Вал Hriadeľ Kroužek Pierścień Кольцо Krúžok 7 F Řemenice Koło pasowe Ременной шкив Remenica Zátka Zatyczka Пробка Zátka 9 F Víčko Wieczko Крышка Viečko Distanční kroužek Pierścień dystansowy Дистанционное кольцо Dištančný krúžok 11 F Přední kryt Osłona przednia Передняя крышка Predný kryt Těsnění Uszczelka Уплотнение Tesnenie 13 F Podložka šroubu Podkładka Шайба болта Podložka skrutki 14 F Nákružek Pierścień Выступ Nakružok Šroub M6x6 Śruba M6x6 Болт M6x6 Skrutka M6x Šroub M10x10 Śruba M10x10 Болт M10x10 Skrutka M10x Šroub M8x30 Śruba M8x30 Болт M8x30 Skrutka M8x Šroub M10x30 Śruba M10x30 Болт M10x30 Skrutka M10x Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Šroub M6x18 Śruba M6x18 Болт M6x18 Skrutka M6x Šroub M20x65 Śruba M20x65 Болт M20x65 Skrutka M20x65 22 PRI Upínací matice Nakrętka zaciskowa Стяжная гайка Matica upnutia 23 PRI Pouzdro Tuleja Чехол Puzdro 25 PRI Pojistná podložka Podkładka zabezpieczająca Предохранительная шайба Pojistná podložka Podložka 10,2 Podkładka 10,2 Шайба 10,2 Podložka 10, Podložka 6 Podkładka 6 Шайба 6 Podložka Spona Sprzączka Шпона Spona Pojistný kroužek 60 Pierścień zabezpieczający 60 Защитное кольцо 60 Pojistný krúžok Podložka 6 Podkładka 6 Шайба 6 Podložka Přesuvná matice M12x1,5 Nakrętka nasadowa M12x1,5 Передвижная гайка M12x1,5 Posúvacia matica M12x1, Hrdlo připojovací M10x1 Króciec M10x1 Присоединительная шейка M10x1 Hrdlo pripojenia M10x Hadička Wężyk Шланг Hadička Hadička Wężyk Шланг Hadička O - kroužek Pierścień "O" - кольцо O krúžok 37 PRI Vnější kroužek ložiska Pierścień zewnętrzny łożyska Внешнее кольцо подшипника Vonkajší krúžok ložiska 38 PRI Vnitřní kroužek ložiska Pierścień wewnętrzny łożyska Внутреннее кольцо подшипника Vnútorný krúžok ložiska 39 PRI Vnější kroužek ložiska Pierścień zewnętrzny łożyska Внешнее кольцо подшипника Vonkajší krúžok ložiska 40 PRI Vnitřní kroužek ložiska Pierścień wewnętrzny łożyska Внутреннее кольцо подшипника Vnútorný krúžok ložiska 41 PRI Těsnění Uszczelka Уплотнение Tesnenie Těsnění Uszczelka Уплотнение Tesnenie Těsnění náboje Uszczelka piasty Уплотнение втулки Tesnenie náboje 44 PRI Těsnění Uszczelka Уплотнение Tesnenie Těsnění Uszczelka Уплотнение Tesnenie - PRI Servisní nářadí pro výměnu náboje úplného, 33kg, Narzędzie serwisowe dla zamiany piasty 33kg,40kg,55kg Сервисные принадлежности для замены ступицы 33,40,50 кг - 40kg, 55kg _J_Datum_vydani_ doc Katalog náhradních dílů 17 / 58

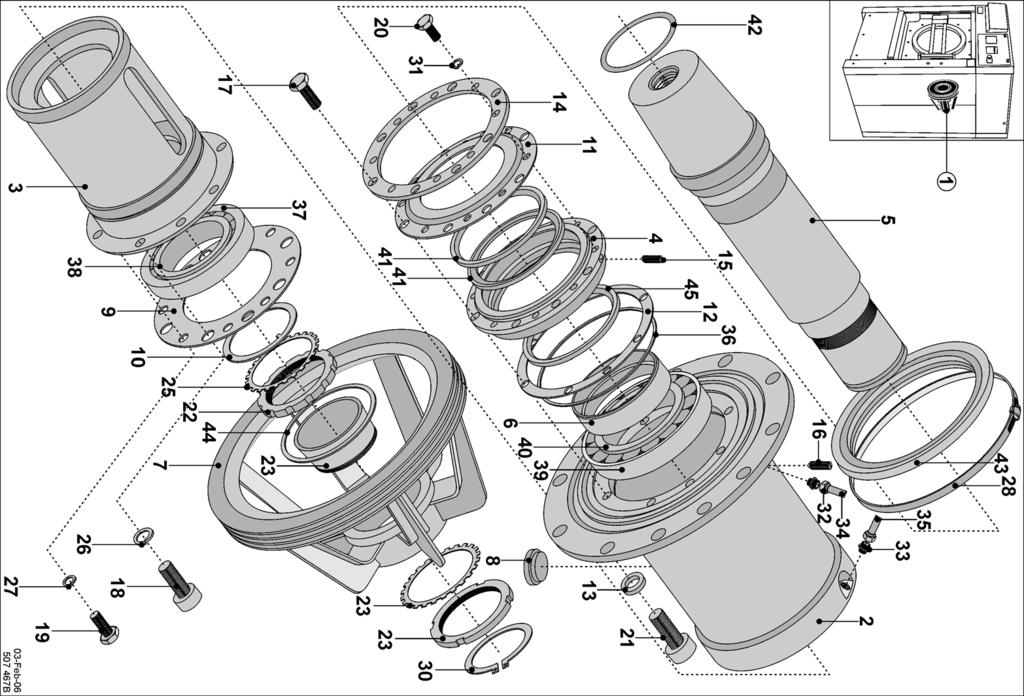

18 NÁBOJ PRO kg / lb _J_Datum_vydani_ doc Katalog náhradních dílů 18 / 58

19 Náboj pro kg / lb: obrázek č C Náboj úplný Piasta kompletna Ступица в сборе Náboj úplný 2 F Náboj Piasta Ступица Náboj 3 F Řemenice Koło pasowe Ременной шкив Remenica Hřídel Wałek Вал Hriadeľ 5 F Víčko Wieczko Крышка Viečko 6 F Krabička Pudełko Коробка Krabička 7 F Víčko přední Wieczko przednie Передняя Крышка Viečko predné 8 F Víčko zadní Wieczko tylne Крышка задная Viečko zadné 9 PRI Pouzdro hřídele Tuleja wałowa Чехол вала Puzdro hriadeľa Distanční kroužek 11 F Upínací pouzdro Tuleja zaciskowa Стяжная Чехол Puzdro upnutia 12 F Matice Nakrętka Гайка Matica Rozpěrná trubka Rurka dystansowa Распорная трубка Dištančná rúrka 14 F Podložka řemenice Podkładka koła pasowego Шайба ременного шкива Podložka remenice 15 F Šroubení Dwuzłączka Резьба Skrutkové potrubné spojenie Těsnění náboje Uszczelka piasty Уплотнение втулки Tesnenie náboja Zátka Zatyczka Заглушка Zátka 18 PRI Ložisko Łożysko Подшипник Ložisko Ložisko Łożysko Подшипник Ložisko 20 F Podložka Podkładka Шайба Podložka 21 PRI Těsnění Uszczelka Уплотнение Tesnenie 22 PRI Těsnění Uszczelka Уплотнение Tesnenie 23 PRI Šroub M20x65 Śruba M20x65 Болт M20x65 Skrutka M20x Šroub M12x30 Śruba M12x30 Болт M12x30 Skrutka M12x Šroub M20x60 Śruba M20x60 Болт M20x60 Skrutka M20x Šroub M5x6 Śruba M5x6 Болт M5x6 Skrutka M5x Podložka 12 Podkładka 12 Шайба 12 Podložka Podložka 20 Podkładka 20 Шайба 20 Podložka Pero Klin Перо Pružina Nýt s trnem 4x7 Nit z trzonem 4x7 Заклепка со штырем 4x7 Nit s tŕňom 4x Hadička Wężyk Шланг Hadička Hadička Wężyk Шланг Hadička Hadička Wężyk Шланг Hadička Přesuvná matice M12x1,5 Nakrętka nasadowa M12x1,5 Передвижная гайка M12x1,5 Posúvacia matica M12x1, Hrdlo připojovací M10x1 Króciec M10x1 Присоединительная шейка M10x1 Hrdlo pripojenia M10x Hadice PVC Wąż PVC Шланг PVC Hadica PVC 37 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona Hadicová spona Sprzączka węża Хомут шланга Hadicová spona Vázací pásek Taśma umocowania Завязывающий поясок Viazací pásik Těsnění Uszczelka Уплотнение Tesnenie Těsnění Uszczelka Уплотнение Tesnenie - PRI Servisní nářadí pro výměnu náboje úplného, 33kg, Narzędzie serwisowe dla zamiany piasty 33kg,40kg,55kg Сервисные принадлежности для замены ступицы 33,40,50 кг - 40kg, 55kg _J_Datum_vydani_ doc Katalog náhradních dílů 19 / 58

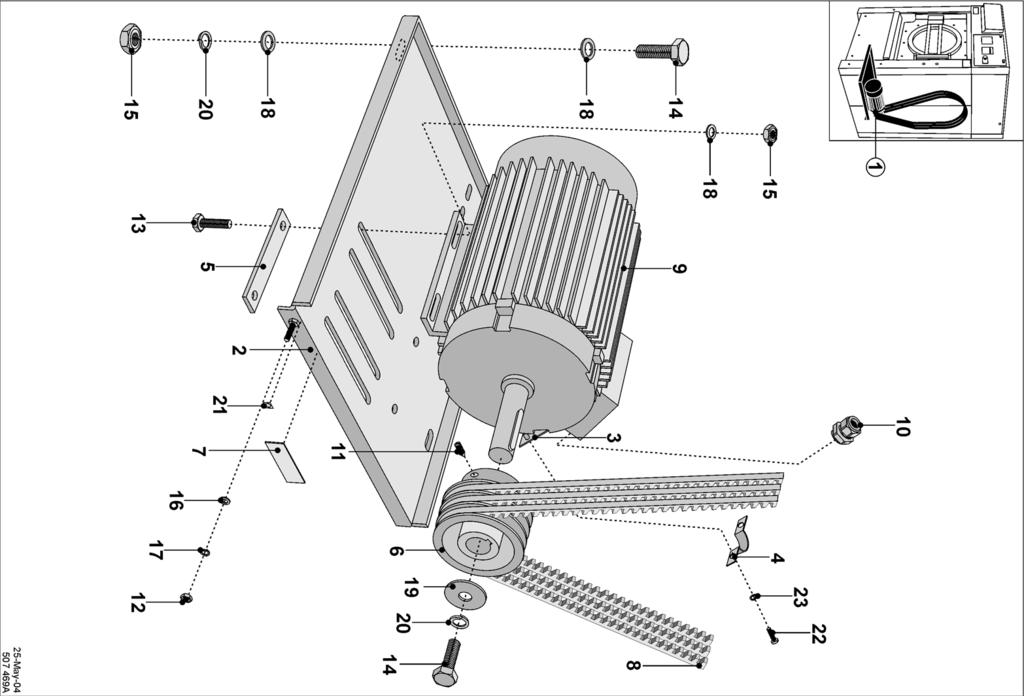

20 POHON _J_Datum_vydani_ doc Katalog náhradních dílů 20 / 58

21 Pohon: obrázek č A 1 F Náhon úplný 33 kg/80 lb verze Napęd kompletny 33 kg/80 lb Привод в сборе 33 кг/80 лб Náhon úplný 33 kg/80 lb verzia 1 F Náhon úplný 40 kg/100 lb verze Napęd kompletny 40 kg/100 lb Привод в сборе 40 кг/100 лб Náhon úplný 40 kg/90 lb verzia 1 F Náhon úplný 55 kg/125 lb verze Napęd kompletny 55 kg/125 lb Привод в сборе 55 кг/125 лб Náhon úplný 55 kg/125 lb verzia 2 F Deska úplná 33 kg/80 lb verze Płyta napędu kompletna 33 kg/80 lb Доска привода в сборе 33 кг/80 лб Doska úplná 33 kg/80 lb verzia 2 F Deska úplná 40 kg/100 lb verze Płyta napędu kompletna 40 kg/100 Доска привода в сборе 40 кг/100 Doska úplná 40 kg/90 lb verzia 2 F Deska úplná 55 kg/125 lb verze Płyta napędu kompletna 55 kg/125 lb Доска привода в сборе 55 кг/125 лб Doska úplná 55 kg/125 lb verzia 3 F Držák kabelu úplný, 33 kg/80 lbs Uchwyt kabla kompletny, 33 kg/80 lbs Держатель кабеля в сборе, 33 кг/80 лб Držiak kábelový úplný, 33 kg/80 lbs 3 F Držák kabelu úplný, 40 kg/100 lbs, 55 kg/125 lbs Uchwyt kabla kompletny, 40 kg/100 lbs, 55 kg/125 lbs Держатель кабеля в сборе, 40 кг/100 лб, 55 кг/125 лб Držiak kábelový úplný, 40 kg/100 lbs, 55 kg/125 lbs 4 F Objímka kabelu Objema kabla Обойма кабеля Objímka kábelová 5 F Podložka motoru Podkładka silnika Прокладка двигателя Podložka motora Řemenice motoru 33 kg/80 lb Koło pasowe silnika 33 kg/80 lb Ременной шкив двигателя 33 кг/80 лб Remenica motoru 33 kg/80 lb Řemenice motoru 40 kg/100 lb, 55 kg/125 lbs Koło pasowe silnika 40 kg/100 lb Ременной шкив двигателя 40 кг/100 лб Remenica motoru 40 kg/90 lb Štítek motoru Tabliczka znamionowa silnika Щиток двигателя Štítok motora Řemen, 33 kg/80 lbs Pas transmisyjny, 33 kg/80 lbs Ремень, 33 кг/80 лб Remeň, 33 kg/80 lbs Řemen, 40 kg/100 lbs, 55 kg/125 lbs Pas transmisyjny, 40 kg/100 lbs, 55 kg/125 lbs Ремень, 40 кг/100 лб, 55 кг/125 лб Remeň, 40 kg/100 lbs, 55 kg/125 lbs Motor, 4kW, 3x V, 3x V, 50/60 Hz, 33 kg/80lb Silnik, 4kW, 3x V, 3x V, 50/60 Hz, 33 kg/80lbs Двигатель, 4kW, 3x B, 3x B, 50/60 Гц, 33 кг/80лб Motor, 4kW, 3x V, 3x V, 50/60 Hz, 33 kg/80lbs Motor, 3x V, 3x V, 50/60Hz, Silnik, 3x V, 3x V, 50/60Hz Двигатель, 3x B, 3x B, 50/60 Гц, Motor3x V, 3x V, 50/60Hz 9 40 kg/100 lb, 55 kg/125 lb 40 kg/100 lbs, 55 kg/125 lbs 40 кг/100 лб, 55 кг/125 лб 40 kg/100 lbs, 55 kg/125 lbs Ucpávková vývodka Dławicowe wyjście Сальниковый вывод Vývodka upchávky Šroub M6x10 Śruba M6x10 Болт M6x10 Skrutka M6x Matice M6 Nakrętka M6 Гайка M6 Matica M Šroub M12x50 Śruba M12x50 Болт M12x50 Skrutka M12x Šroub M12x35 Śruba M12x35 Болт M12x35 Skrutka M12x Matice M12 Nakrętka M12 Гайка M12 Matica M Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka 6 18 PRI Podložka 13x25x3 Podkładka 13x25x3 Шайба 13x25x3 Podložka 13x25x Podložka 14 Podkładka 14 Шайба 14 Podložka Podložka 12 Podkładka 12 Шайба 12 Podložka PRI Štítek uzemnění 10 Tabliczka uziemienia 10 Щиток заземления 10 Štítok uzemnenia Šroub M4x10 Śruba M4x10 Болт M4x10 Skrutka M4x Podložka 4 Podkładka 4 Шайба 4 Podložka _J_Datum_vydani_ doc Katalog náhradních dílů 21 / 58

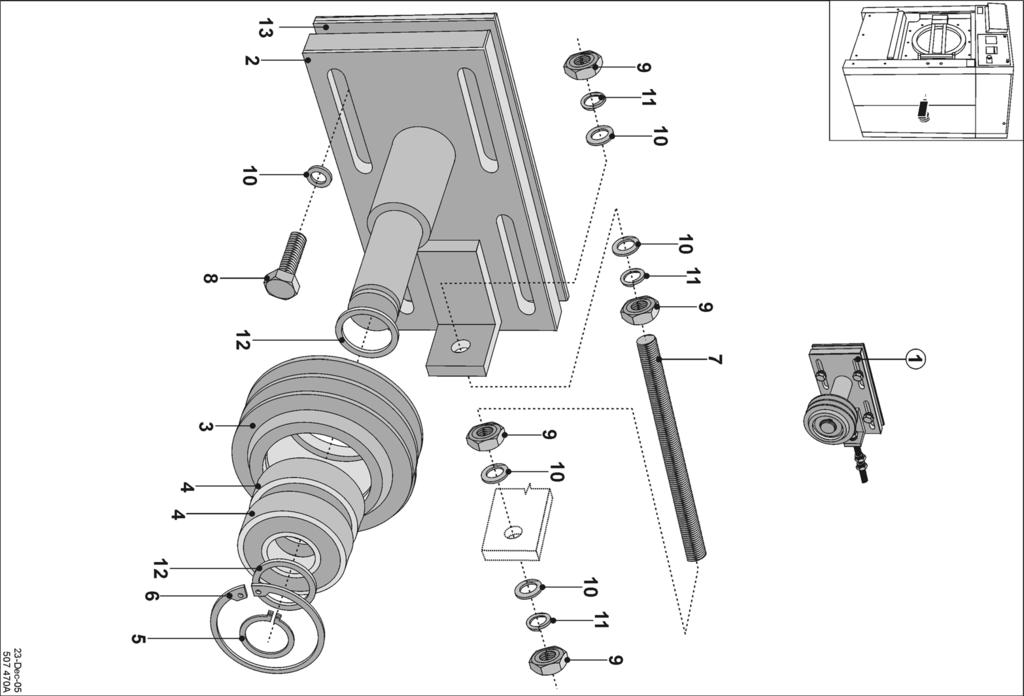

22 NAPÍNACÍ SYSTÉM _J_Datum_vydani_ doc Katalog náhradních dílů 22 / 58

23 Napínací systém: obrázek č A 1 F Napínací kladka úplná, 33 kg/80 lbs Rolka naprężania kompletna, 33 kg/80 lbs Натяжной ролик в сборе, 33 кг/80 лб Napínacia kladka úplná, 33 kg/80 lbs 1 F Napínací kladka úplná, 40 kg/100 lb, 55 kg/125 lb Rolka naprężania kompletna, 40 kg/100 лб, 55 kg/125 лб Натяжной ролик в сборе, 40 кг/100 лб, 55 кг/125 лб Napínacia kladka úplná, 40 kg/100 lbs, 55 kg/125 lbs 2 F Napínací kladka Rolka naprężania Натяжной ролик Napínacia kladka 3 F Kladka, 33 kg/80 lb Rolka, 33 kg/80 lbs Ролик, 33 кг/80 лб Kladka, 33 kg/80 lbs 3 F Kladka, 40 kg/100 lb, 55 kg/125 lb Rolka, 40 kg/100 lbs, 55 kg/125 lbs Ролик, 40 кг/100 лб, 55 кг/125 лб Kladka, 40 kg/100 lbs, 55 kg/125 lbs 4 PRI Ložisko Łożysko Подшипник Ložisko Pojistný kroužek Pierścień zabezpieczający Предохранительное кольцо Poistný krúžok Pojistný kroužek Pierścień zabezpieczający Предохранительное кольцо Poistný krúžok Stavěcí šroub Śruba regulacjyna Стопорный винт Nastavovacia skrutka Šroub M12x30 Śruba M12x30 Болт M12x30 Skrutka M12x Matice M12 Nakrętka M12 Гайка M12 Matica M Podložka 13 Podkładka 13 Шайба 13 Podložka Podložka 12 Podkładka 12 Шайба 12 Podložka F Podložka Podkładka Шайба Podložka 13 Neplatí pro 33 kg/80 lbs, 40 kg/100 lb, 55 kg/125 lb Nie dotyczy 33 kg/80 lbs, 40 kg/100 lb, 55 kg/125 lb Ние oтносится к 33кг /80лб, 40кг /100лб, 55кг /125лб Neplatí pre 33 kg/80 lbs, 40 kg/100 lb, 55 kg/125 lb _J_Datum_vydani_ doc Katalog náhradních dílů 23 / 58

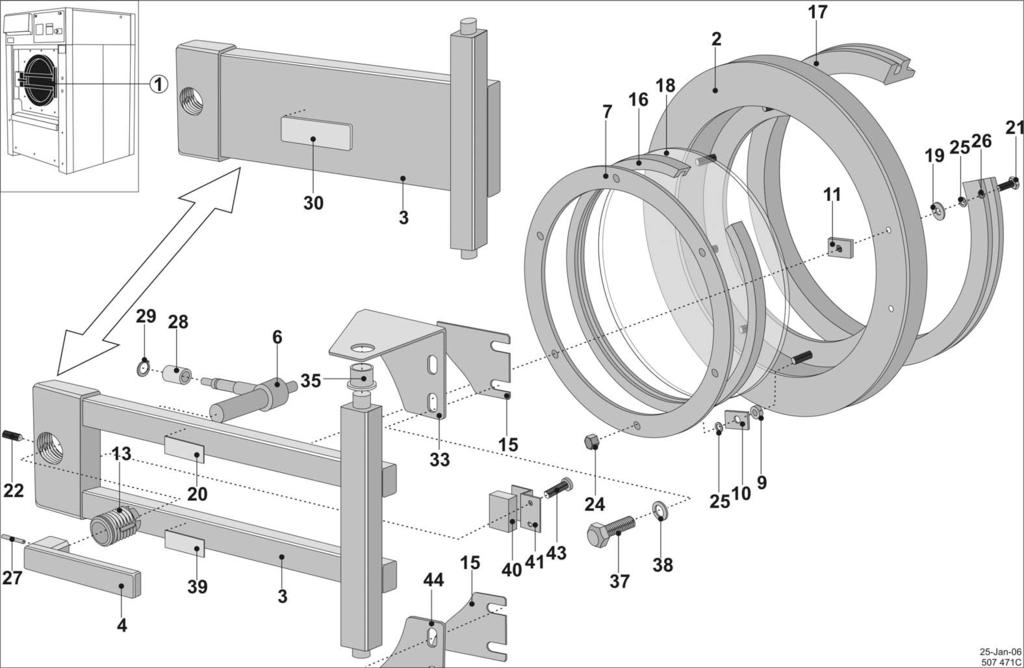

24 DVEŘE _J_Datum_vydani_ doc Katalog náhradních dílů 24 / 58

25 Dveře: obrázek č C 1 F Dveře úplné Drzwiczki kompletne Дверь в сборе Dvere úplné 2 F Dveře - svařenec Drzwiczki konstrukcja spawana Дверь - сварной конструкции Dvere zvarený diel Rám nosníku dveří Rama belki drzwiczek Рама несущего элемента двери Rám nosníka dverí Nosník dveří plný Belka drzwiczek pełna Несущий элемент двери в сборе Nosník dverí plný 4 F Klika Klamka Ручка Kľučka 6 F Páka dveří Dzwignia drzwiczek Рычаг двери Páka dverí 7 F Obruč Pierścień Обруч Obruč 9 F Vložka Wsuwka Вкладыш Vložka 10 F Podložka Podkładka Прокладка Podložka 11 F Kostka Klocek Кубик Kocka 13 F Přestavná matice Nakrętka przestawna Передвижная гайка Matica prestavovania Distanční plech Blaszka dystancyjna Дистанционная жестянная сталь Dištančný plech Těsnění skla Uszczelka szkła Уплотнение стекла Tesnenie skla 17 F Těsnění dveří Uszczelka drzwiczek Уплотнение двери Tesnenie dverí 18 F Sklo Szkło Стекло Sklo Podložka Podkładka Шайба Podložka 20 PRI Štítek "Směr otáčení" Tabliczka "Kierunek obrotów" Щиток "Направление вращения" Štítok "Smer otáčania Šroub M6x18 Śruba M6x18 Болт M6x18 Skrutka M6x Šroub M6x10 Śruba M6x10 Болт M6x10 Skrutka M6x Matice M6 Nakrętka M6 Гайка M6 Matica M Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 6 Podkładka 6 Шайба 6 Podložka Kolík 4x35 Kołek 4x35 Штифт 4x35 Kolík 4x Pouzdro Tuleja Чехол Puzdro Pojistný kroužek 14 Pierścień zabezpieczający 14 Предохранительное кольцо 14 Poistný krúžok Logo štítek pro nosník dveří plný Logo tabliczka dla belki drzwiczek pełna Символ несущего элемента двери полный Logo štítok pre nosník dverí plný Logo štítek pro nosník dveří plný Logo tabliczka dla belki drzwiczek pełna Символ несущего элемента двери полный Logo štítok pre nosník dverí plný Závěs horní Zawieszenie górne Петля верхнaя Záves horný Pouzdro konzoly Tuleja konsoli Чехол консоля Puzdro konzoly 37 F Šroub konzoly dveří Śruba konsoli drzwiczek Болт консоля двери Skrutka konzoly dverí 38 F Podložka konzoly dveří Podkładka konsoli drzwiczek Шайба консоля двери Podložka konzoly dverí Štítek "Pozor, teplo" Tabliczka "Uwaga, gorąco" Щиток "Осторожно тепло" Štítok "Pozor, teplo" 40 PRI Magnet pro magnetický spínač Magnes Магнит Magnet 41 F Držák magnetu Uchwyt Magnesa Держатель Магнитa Držiak magnetu Šroub M4x12 Śruba M4x12 Болт M4x12 Skrutka M4x Závěs dolní Zawieszenie dolne Петля нижнaя Záves dolný _J_Datum_vydani_ doc Katalog náhradních dílů 25 / 58

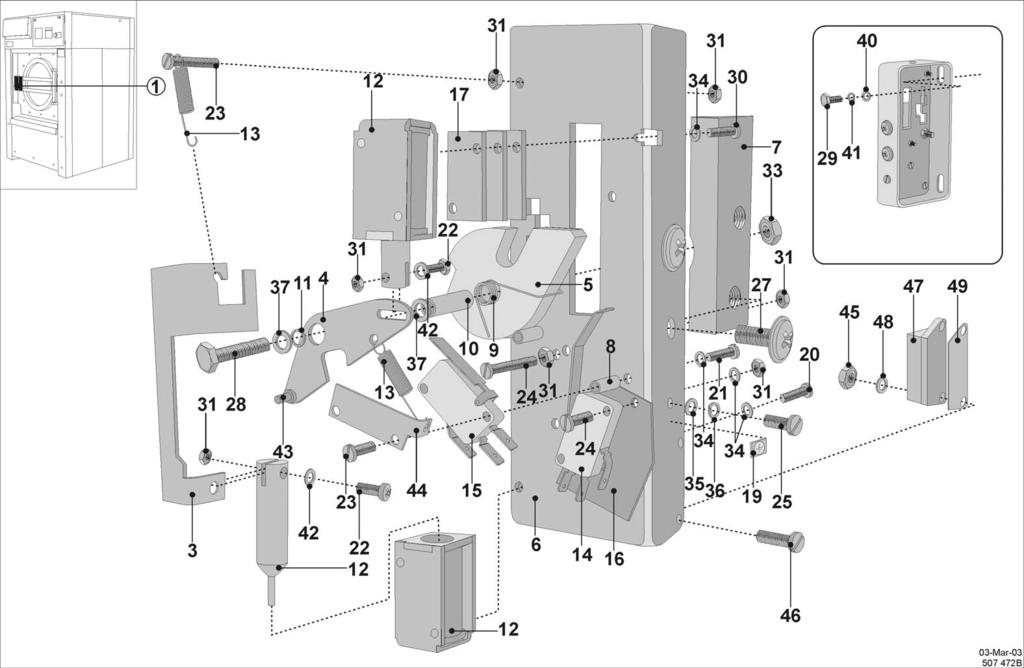

26 DVEŘNÍ ZÁMEK _J_Datum_vydani_ doc Katalog náhradních dílů 26 / 58

27 Dveřní zámek: obrázek č B Zámek Zamek Замок Zámok 3 F Závora Zamknięcie Защелка Závora Kulisa Kulisa Кулиса Kulisa 5 F Vačka Krzywka Кулачек Vačok Těleso Korpus Корпус Teleso 7 F Náběh Prowadnik Набег Nábeh 8 F Sloupek Słupek Столбик Stĺpik Pružina Sprężyna Пружина Pružina Trubka Rurka Tрубка Rúrka 11 F Prsten Pierścień Перстень Prsteň 12 F Cívka - úprava Cewa - obróbka Катушка - обработка Cievka - úprava 13 PRI Pružina Sprężyna Пружина Pružina 14 F Mikrospínač Mikrowyłącznik Микровыключатель Mikrospínač 15 F Mikrospínač Mikrowyłącznik Микровыключатель Mikrospínač Izolační papír Papier izolacyjny Изоляционная бумага Izolační papier 17 F Podložka cívky Podkładka cewy Прокладка катушки Podložka cievky 19 PRI Štítek uzemnění 10 Tabliczka uziemienie 10 Щиток заземления 10 Štítok uzemnenia Šroub M3x6 Śruba M3x6 Болт M3x6 Skrutka M3x Šroub M3x10 Śruba M3x10 Болт M3x10 Skrutka M3x Šroub M3x14 Śruba M3x14 Болт M3x14 Skrutka M3x Šroub M3x16 Śruba M3x16 Болт M3x16 Skrutka M3x Šroub M3x20 Śruba M3x20 Болт M3x20 Skrutka M3x Šroub M4x8 Śruba M4x8 Болт M4x8 Skrutka M4x Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Šroub M6x30 Śruba M6x30 Болт M6x30 Skrutka M6x Šroub M8x22 Śruba M8x22 Болт M8x22 Skrutka M8x Šroub M3x12 Śruba M3x12 Болт M3x12 Skrutka M3x Matice M3 Nakrętka M3 Гайка M3 Matica M Matice M6 Nakrętka M6 Гайка M6 Matica M Podložka 3,2 Podkładka 3,2 Шайба 3,2 Podložka 3, Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Podložka 8,4 Podkładka 8,4 Шайба 8,4 Podložka 8, Podložka 8 Podkładka 8 Шайба 8 Podložka 8 42 PRI Podložka plastová Podkładka plastykowa Шайба пластмассовая Podložka plastová 43 F Čep Czop Цапфа Čap 44 F Držák pružiny Uchwyt sprężyny Держатель пружины Držiak pružiny Matice M4 Nakrętka M4 Гайка M4 Matica M Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x16 47 PRI Magnetický spínač Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4,3 49 F Izolační papír Papier izolacyjny Изоляционная бумага Izolační papier _J_Datum_vydani_ doc Katalog náhradních dílů 27 / 58

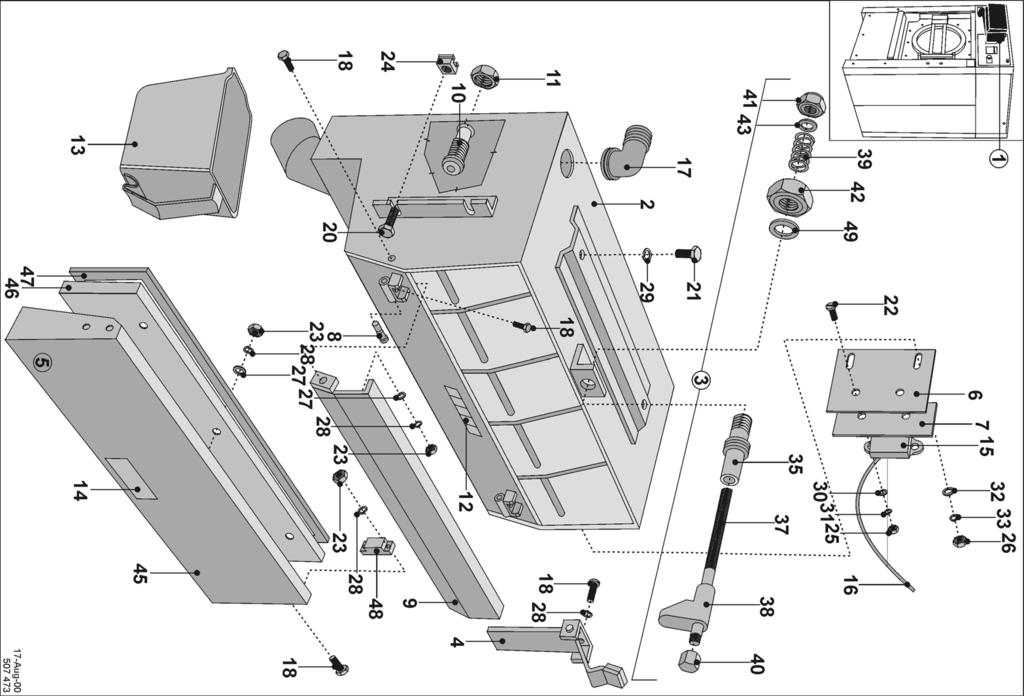

28 NÁSYPKY _J_Datum_vydani_ doc Katalog náhradních dílů 28 / 58

29 Násyspky: obrázek č F Dávkovací nádoba úplná Dozownik kompletny Сосуд дозировки в сборе Dávkovacia nádoba úplná Dávkovací nádoba úplná, platí pro nízký tlak vody Dozownik kompletny ważny dla niskiego ciśnienia wody Сосуд дозировки в сборе для низкого давления воды Dávkovacia nádoba úplná platí pre nízky tlak vody 2 F Dávkovací nádoba Dozownik Сосуд дозировки Dávkovacia nádoba 3 F Zámek násypky Zamek Dozownika Замок сосуда дозировки Zámok násypky Záklopka Zapadka Захлопка Záklopka Záklopka, platí pro nízký tlak vody Zapadka ważna dla niskeigo ciśnienia wody Захлопка для низкого давления воды Záklopka platí pre nízky tlak vody Víko dávkovací nádoby Wieko dozownika Крышка сосуда дозировки Vrchnák dávkovacej nádoby 6 F Držák Uchwyt Держатель Držiak 7 F Izolační papír Izolacja papierowa Изоляционная бумага Izolační papier Čep dveří Czop drzwiczek Цапфа двери Čap dverí Kryt Osłona Крышка Kryt Tryska Dysza Форсунка Tryska Matice Nakrętka Гайка Matica Štítek násypek Tabliczka dozowników Щиток воронок Štítok násypiek Plastová nádoba Skrzynka plastykowa Пластмассовый сосуд Plastová nádoba 14 S Štítek "Za provozu neotvírat!" Tabliczka "Podczas eksploatacji nie wolno otwierać" Щиток "Во время работы не открывать" Štítok "Neotvárať pri prevádzke 15 PRI Magnetický spínač Izolační trubička Rurka izolacyjna Изоляционная трубка Izolačná rúrka 17 PRI Vrapové koleno Kolanko zakładki Гофрированное колено Drážkované koleno Šroub M4x8 Śruba M4x8 Болт M4x8 Skrutka M4x Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Šroub M6x10 Śruba M6x10 Болт M6x10 Skrutka M6x Šroub M3x10 Śruba M3x10 Болт M3x10 Skrutka M3x Matice M4 Nakrętka M4 Гайка M4 Matica M4 24 PRI Matice M6 Nakrętka M6 Гайка M6 Matica M Matice M3 Nakrętka M3 Гайка M3 Matica M Matice M4 Nakrętka M4 Гайка M4 Matica M Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 3,2 Podkładka 3,2 Шайба 3,2 Podložka 3, Podložka 3 Podkładka 3 Шайба 3 Podložka Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 4 Podkładka 4 Шайба 4 Podložka Čep Czop Цапфа Čap Šroub Śruba Болт Skrutka Zajišťovací páka Dzwignia zabezpieczająca Блокировочный рычаг Zaisťovacia páka Pružina Sprężyna Пружина Pružina Matice M6 Nakrętka M6 Гайка M6 Matica M Matice M6 Nakrętka M6 Гайка M6 Matica M Matice M12 Nakrętka M12 Гайка M12 Matica M Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, Víko úplné Wieko kompletne Крышка в сборе Vrchnák úplný Vložka víka Wsuwka wieka Вкладыш крышки Vložka vrchnáka Těsnění Uszczelka Уплотнение Tesnenie 48 PRI Magnet pro magnetický spínač Magnes Магнит Magnet Podložka 12 Podkładka 12 Шайба 12 Podložka _J_Datum_vydani_ doc Katalog náhradních dílů 29 / 58

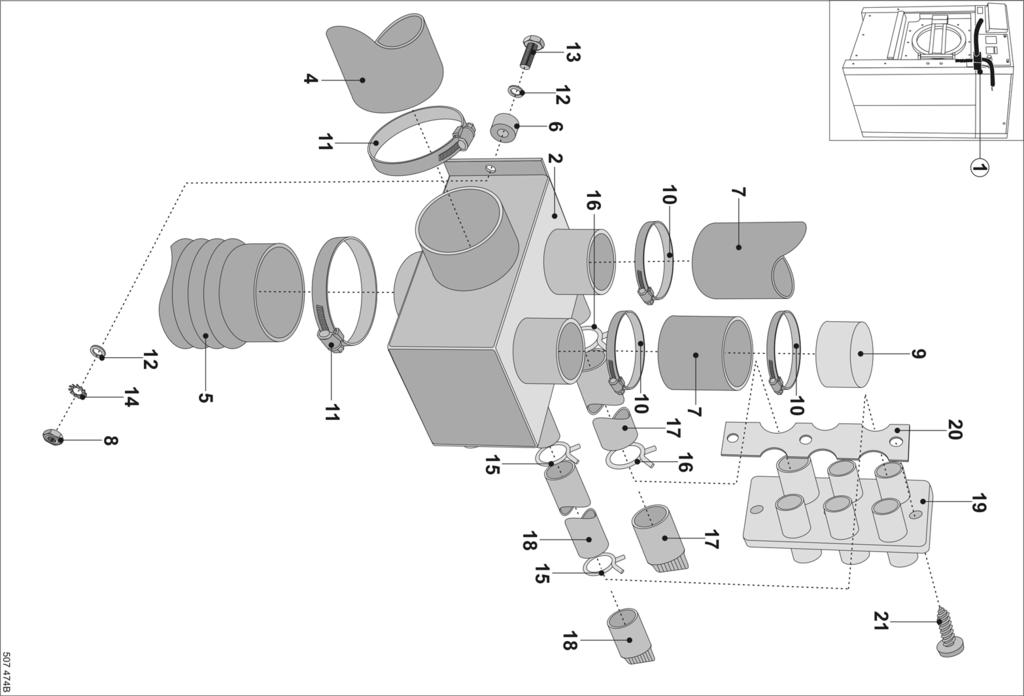

30 NAPOUŠTĚCÍ SYSTÉM _J_Datum_vydani_ doc Katalog náhradních dílů 30 / 58

31 Napouštěcí systém: obrázek č B 1 F Uzel směšovací 33 kg/80 lb verze Punk węzłowy mieszania 33 kg/80 lb Узел смесителя 33 кг/80 лб Uzol zmiešania 33 kg/80 lb verzia 1 F Uzel směšovací 40 kg/100 lb verze Punk węzłowy mieszania 40 kg/100 lb Узел смесителя 40 кг/100 лб Uzol zmiešania 40 kg/90 lb verzia 1 F Uzel směšovací 55 kg/125 lb verze Punk węzłowy mieszania 55 kg/125 lb Узел смесителя 55 кг/125 лб Uzol zmiešania 55 kg/125 lb verzia Směšovač pro 3 přívody vody, do v.č.: Mieszacz dla 3 doprowadzeń wody, do numeru produkcyjnego Смеситель для 3 подводов воды, до производствен. номера Zmiešavač pre 3 privody vody 2 33F001573JV, 33 kg/80 lb, 40F001704JX, 40 kg/100 lb, 33F001573JV, 33 kg/80 lb, 40F001704JX, 40 kg/100 lb, 33F001573JV, 33 кг/80 лб, 40F001704JX, 40 кг/100 lb, 33F001573JV, 33 kg/80 lb, 40F001704JX, 40 kg/100 lb, 2 55F002257JX, 55 kg/125 lb 55F002257JX, 55 kg/125 lb 55F002257JX, 55 кг/125 лб 55F002257JX, 55 kg/125 lb Směšovač pro 2 přívody vody, do v.č.: Mieszacz dla 2 doprowadzeń wody, do numeru produkcyjnego Смеситель для 2 подводов воды, до производствен. номера Zmiešavač pre 2 privody vody 2 33F001573JV, 33 kg/80 lb, 40F001704JX, 40 kg/100 lb, 33F001573JV, 33 kg/80 lb, 40F001704JX, 40 kg/100 lb, 33F001573JV, 33 кг/80 лб, 40F001704JX, 40 кг/100 лб, 33F001573JV, 33 kg/80 lb, 40F001704JX, 40 kg/100 lb, 2 55F002257JX, 55 kg/125 lb 55F002257JX, 55 kg/125 lb 55F002257JX, 55 кг/125 лб 55F002257JX, 55 kg/125 lb Směšovač, od v.č. 33F001574JV, 33 kg/80 lb, Mieszacz, od numeru produkcyjnego 33F001574JV, Смеситель, от производствен. номера Zmiešavač 2 40F001705JX, 40 kg/100 lb, 55F002258JX, 55 kg/125 lb 33kg/80lb, 40F001705JX, 40kg/100lb, 55F002258JX, 55kg/125lb 33кг/80лб, 40F001705JX, 40кг/100лб, 55F002258JX, 55кг/125 лб 33kg/80lb, 40F001705JX, 40kg/100lb, 55F002258JX, 55kg/125lb Hadice, 33 kg/80 lb, 40 kg/100 lb verze Wąż, 33 kg/80 lbs, 40 kg/100 lb Шланг, 33 кг/80 лб, 40 кг/100 лб Hadica, 33 kg/80 lbs, 40 kg/100 lb verzia Hadice, 55 kg/125 lb verze Wąż, 55 kg/125 lb Шланг, 55 кг/125 лб Hadica, 55 kg/125 lb verzia Vrapová hadice Wąż zakładki Гофрированный шланг Drážkovaná hadica Distanční trubka Rurka dystansowa Дистанционная трубка Distančná trubička Hadice Wąż Шланг Hadica Matice M6 Nakrętka M6 Гайка M6 Matica M Zátka d32 Zatyczka d32 Заглушка d32 10 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 11 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona Podložka 6 Podkładka 6 Шайба 6 Podložka Šroub M6x25 Śruba M6x25 Болт M6x25 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Spona d15,5-16 Sprzączka d15,5-16 Шпона d15,5-16 Spona d15, Spona d18,5-19,5 Sprzączka d18,5-19,5 Шпона d18,5-19,5 Spona d18,5-19,5 17 PRI Hadice d10/14 Wąż d10/14 Шланг d10/14 Hadica d10/ Hadicová ucpávka 10 Dławica węża 10 Сальник шланга Hadice d14/18 Wąż d14/18 Шланг d14/18 Hadica d14/ Hadicová ucpávka 14 Dławica węża 14 Сальник шланга Přípojka 6-ti tekutých pracích prostředků Przyłącze 6 środków piorących w płynie Подключение 6-ти жидких стиральных средств Závitová příložka Płytka gwintowa Резьбовая накладка Vrut M4x13 Wkręt M4x13 Шуруп M4x _J_Datum_vydani_ doc Katalog náhradních dílů 31 / 58

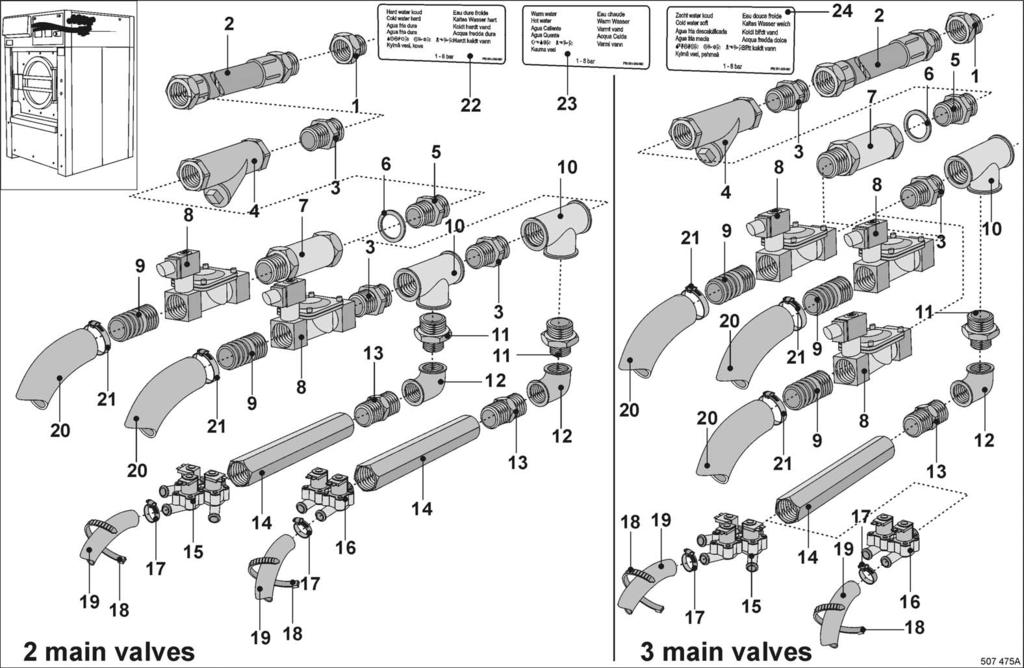

32 NAPOUŠTĚCÍ VENTILY PRO 2 VODY, 3 VODY _J_Datum_vydani_ doc Katalog náhradních dílů 32 / 58

33 1 PRI Adaptér, platí pro export USA 2 PRI Napouštěcí hadice 3 PRI Vsuvka 1" Filtr Vsuvka 6 F Podložka 7 F Prodloužení 8 PRI Ventil 220/50Hz, 230/60Hz Nátrubek 10 PRI Odbočka 1" Redukční vsuvka 12 PRI Koleno ¾" 13 PRI Vsuvka ¾" Prodloužení Třícestný ventil ¾" Dvojcestný ventil ¾" 17 PRI Hadicová spona Vázací pásek 19 PRI Hadice Hadice 21 PRI Hadicová spona Štítek "Studená voda tvrdá", neplatí pro 2 vody Štítek "Teplá voda" Štítek "Studená voda měkká" Napouštěcí ventily pro 2 vody, 3 vody: obrázek č A _J_Datum_vydani_ doc Katalog náhradních dílů 33 / 58

34 VZDUCHEM OVLÁDANÉ NAPOUŠTĚCÍ VENTILY _J_Datum_vydani_ doc Katalog náhradních dílů 34 / 58

35 Vzduchem ovládané napouštěcí ventily: obrázek č A 2 F Prodloužení Wstawka Продолжение Predĺženie 3 F Podložka Podkładka Шайба Podložka Vsuvka Wstawka Вставка Vsuvka Nátrubek I Króciec I Винтовая муфта I Nátrubok I Redukční vsuvka II Wstawka redukcyjna II Вставка редукции II Redukčná vsuvka II Štítek "Studená voda tvrdá" Tabliczka "Twarda zimna woda" Щиток "Холодная вода жесткая" Štítok "Studená voda tvrdá" Štítek "Teplá voda" Tabliczka "Ciepła woda" Щиток "Теплая вода" Štítok "Teplá voda" Štítek "Studená voda měkká" Tabliczka "Miękka zimna woda" Щиток "Холодная вода мягкая" Štítok "Studená voda mäkká" 10 PRI Vsuvka ¾" Dvojcestný ventil ¾" Zawór dwudrożny ¾" Двухходовой клапан ¾" Dvojcestný ventil ¾" Třícestný ventil ¾" 3-drogowy zawór ¾" Клапан трехходовой ¾" Trojcestný ventil ¾" Hadice Wąż Шланг Hadica 14 PRI Hadice Wąż Шланг Hadica 15 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 16 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona Vázací pásek Taśma umocowania Завязывающий поясок Viazací pásik 18 PRI Odbočka 1" Trójnik 1" Ответвление 1" Odbočka 1" 19 PRI Vsuvka 1" Wstawka 1" Вставка 1" Vsuvka 1" 20 PRI Koleno ¾" Kolanko ¾" Колено ¾" Koleno ¾" Filtr Filtr Фильтр Filter 22 PRI Napouštěcí hadice Wąż nalewania Напускной шланг Hadica pre napúšťanie 23 PRI Adaptér, platí pro export USA Króciec (USA) Адаптер (США) Adaptér (USA) Ventil Zawór Клапан Ventil Ventil Zawór Клапан Ventil 26, Filtr + regulátor tlaku ¼" Filtr+regulator ciśnienia ¼" Фильтр + регулятор давления ¼" Filtr+regulacia tlaku ¼" 26, Úchytka regulátoru tlaku Uchwyt regulatora ciśnienia Скоба регулятора давления Uchyt regulacie tlaku 28 PRI Průchodka Przepust Бушинг Priechodka 29 PRI Matice průchodky Nakrętka przepustu Гайка бушинга Matica priechodky Šroubení ¼" Dwuzłączka ¼" Резьба ¼" Skrutkové potrubné spojenie ¼" Šroubení ¼" Dwuzłączka ¼" Резьба ¼" Skrutkové potrubné spojenie ¼" Šroubení ⅛" Dwuzłączka ⅛" Резьба ⅛" Skrutkové potrubné spojenie ⅛" Spojka Y6 Sprzęgło Y6 Передача Y6 Spojka Y Hadička 6x1 Wężyk 6x1 Шланг 6x1 Hadička 6x Vzpěra Wspórnik Подкос Vzpera Šroub M6x16 Śruba M6x16 Болт M6x16 Skrutka M6x Šroub M5x16 Śruba M5x16 Болт M5x16 Skrutka M5x Matice M6 Nakrętka M6 Гайка M6 Matica M Matice M5 Nakrętka M5 Гайка M5 Matica M Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 5 Podkładka 5 Шайба 5 Podložka Podložka 5 Podkładka 5 Шайба 5 Podložka Prodloužení _J_Datum_vydani_ doc Katalog náhradních dílů 35 / 58

36 OVLÁDACÍ PANEL _J_Datum_vydani_ doc Katalog náhradních dílů 36 / 58

37 Ovládací panel: obrázek č A 2 F Přední panel úplný Puplit przedni kompletny Передний пульт в сборе Predný panel úplný Víko1 úplné Wieko kompletne Крышка в сборе Vrchnák úplný Štítek úplný šedý 33 kg/80 lb, 40 kg/ 100lb, 55 kg/125 lb Tabliczka kompletna szara 33kg/80 lbs, 40kg/100lbs, 55kg/125lbs Щиток задний в сборе серый 33 кг /80 лб, 40кг/100лб, 55кг/125лб Štítok úplný šedý 33kg/80 lbs, 40kg/100lbs, 55kg/125lbs Štítek úplný černý 33 kg/80 lb, 40 kg/100 lb, 55 kg/125 lb Tabliczka kompletna czarna 33kg/80 lbs, 40kg/100lbs, 55kg/125lbs Щиток задний в сборе черный 33кг/80 лб, 40кг/100лб, 55кг/125лб Štítok úplný čierny 33kg/80 lbs, 40kg/100lbs, 55kg/125lbs 5 F Závěs panelu Zawiasa pulpitu Петля пульта Záves panelu Štítek logo Tabliczka z logo Щиток большoй Štítok veľký 7 PRI Zámek krátký Zamek krótki Замок короткий Zámok krátky 7 Matice velká, součást pozice 7 Nakrętka wielka, element pozycji 7 Гайка большая, составная часть позиции 7 Matica veľká, súčast pozície 7 7 Matice malá, součást pozice 7 Nakrętka mała, element pozycji 7 Гайка малая, составная часть позиции 7 Matica malá, súčast pozície 7 10 PRI Západka velká Zapadka duża Защелка большая Západka veľká Nýt s trnem 4x12,7 Nit z trzonem 4x12,5 Заклепка со штырем 4x12,5 Nit s tŕňom 4x12, Podložka 4 Podkładka 4 Шайба 4 Podložka Matice M4 Nakrętka M4 Гайка M4 Matica M Šroub M4x10 Śruba M4x10 Винт M4x10 Skrutka M4x Podložka 4 Podkładka 4 Шайба 4 Podložka Víčko Wieczko Крышка Viečko 17 PRI Podložka Podkładka Шайба Podložka Distanční trubička M3 Rurka dystansowa M3 Дистанционная трубочка М3 Dištančná rúrka M Šroub M3x30 s rýhovanou hlavou Śruba M3x30 radełkowana Винт М3х30 с рифленой головкой Skrutka M3x30 s drážkovanou hlavou 26 PRI Štítek Centrálstop pro štítek úplný šedý pro Tabliczka głównego wyłącznika dla tabliczky tylne kompletne szare Щиток центральстоп для щиткa задн. в сборе серeгo Štítok Centrálstop pre štítok úplný šedý kg/80 lb, 40 kg/100 lb, 55 kg/125 lb 33 kg/80 lbs, 40 kg/100 lbs, 55 kg/125 lbs 33 кг/80 лб, 40 кг/100 лб, 55 кг/125 лб 33 kg/80 lbs, 40 kg/100 lbs, 55 kg/125 lbs Štítek Centrálstop pro štítek úplný černý pro Tabliczka głównego wyłącznika dla tabliczky tylne kompletne czarne Щиток центральстоп для щиткa задн. в сборе чернeгo Štítok Centrálstop pre štítok úplný čierny kg/80 lb, 40 kg/100 lb, 55 kg/125 lb 33 kg/80 lbs, 40 kg/100 lbs, 55 kg/125 lbs 33 кг/80 лб, 40 кг/100 лб, 55 кг/125 лб 33 kg/80 lbs, 40 kg/100 lbs, 55 kg/125 lbs 27 S Štítek Běh-Zápis pro štítek úplný šedý pro Tabliczka Ruch-Notowanie dla tabliczky tylne kompletne szare Щиток Ход-Запись для щиткa задн. в сборе серeгo Štítok Chod- Zápis pre štítok úplný šedý kg/80 lb, 40 kg/100 lb, 55 kg/125 lb 33 kg/80 lbs, 40 kg/100 lbs, 55 kg/125 lbs 33 кг/80 лб, 40 кг/100 лб, 55 кг/125 лб 33 kg/80 lbs, 40 kg/100 lbs, 55 kg/125 lbs Štítek Běh-Zápis pro štítek úplný černý pro Tabliczka Ruch-Notowanie dla tabliczky tylne kompletne czarne Щиток Ход-Запись для щиткa задн. в сборе чернeгo Štítok Chod- Zápis pre štítok úplný čierny kg/80 lb, 40 kg/100 lb, 55 kg/125 lb 33 kg/80 lbs, 40 kg/100 lbs, 55 kg/125 lbs 33 кг/80 лб, 40 кг/100 лб, 55 кг/125 лб 33 kg/80 lbs, 40 kg/100 lbs, 55 kg/125 lbs 29 PRI Tělo tlačítka Korpus przycisku Корпус кнопки Telo gombíka Deska úplná Ściana kompletna Доска в сборе Doska úplná 32 F Držák vibráčního spínače Uchwyt wyłącznika wibracji Держатель выключателя вибраций Držiak vibračného spínača 33 PRI Vibrační spínač Wyłącznik wibracji Выключатель вибраций Vibračný spínač Šroub M6x16 Śruba M6x16 Винт M6x16 Skrutka M6x Matice M6 Nakrętka M6 Гайка M6 Matica M Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6 Podkładka 6 Шайба 6 Podložka Paměť Pamięć Память Pamäť Klávesnice šedá Klawiatura szara Клавиатура серая Klávesnica Klávesnice černá Klawiatura czarna Клавиатура черная Klávesnica 42 PRI Přepínač programování Przełącznik programowania Переключатель программирования Prepínač programovania Hlavice centrálstopu Głowica głównego wyłącznika Головка центральстопа Hlavica centrálstopu Spínač se žárovkou Wyłącznik z żarówką Выключатель с лампочкой Spínač so žiarovkou Kontakt čtyřnožový Zestyk 4-punktowy Контакт 4-х ножевой Kontakt štvornožový 46 PRI Štítek uzemnění 10 Tabliczka uziemienia 10 Щиток заземления 10 Štítok uzemnenia Deska programátoru Graphitronic, verze MC5 FC Płyta programatora Graphitronic, wersji MC5 FC Доска программатора Graphitronic, версия MC5 FC Programátor Graphitronic, verzie MC5 FC Čidlo termostatu Czujnik Датчик Čidlo termostatu Šroub M4x12 Śruba M4x12 Винт M4x12 Skrutka M4x Označovací štítky přístrojů Tabliczki znamionowe oprzyrządowania Обозначающие щитки приборов Štítky na značenie prístrojov Šroub M4x16 Śruba M4x16 Винт M4x16 Skrutka M4x Matice M4 Nakrętka M4 Гайка M4 Matica M Podložka 4 Podkładka 4 Шайба 4 Podložka Plech horní Blacha górna Жестянная сталь верхняя Plech horní Kryt přední horní Osłona górna tylna Крышка верхняя передняя Kryt horní predný _J_Datum_vydani_ doc Katalog náhradních dílů 37 / 58

38 507431_J_Datum_vydani_ doc Katalog náhradních dílů 38 / 58

39 Ovládací panel: obrázek č A Deska relé rozšiřovací, (platí pro provedení Płyta przekażnika rozszerzająca, (dotyczy wykonania Доска реле расширительная, (относится для 66 vodní recyklace) recyklacji wody) исполнения рециклирования воды) Propojovací kabel desky relé Kabel łączący płyty przekażnika Соединительный кабель доски реле 67 PRI Silonová podložka Podkładka poliamidowa Силоновая шайба Šroub M4x20 Śruba M4x20 Болт M4x20 Skrutka M4x _J_Datum_vydani_ doc Katalog náhradních dílů 39 / 58

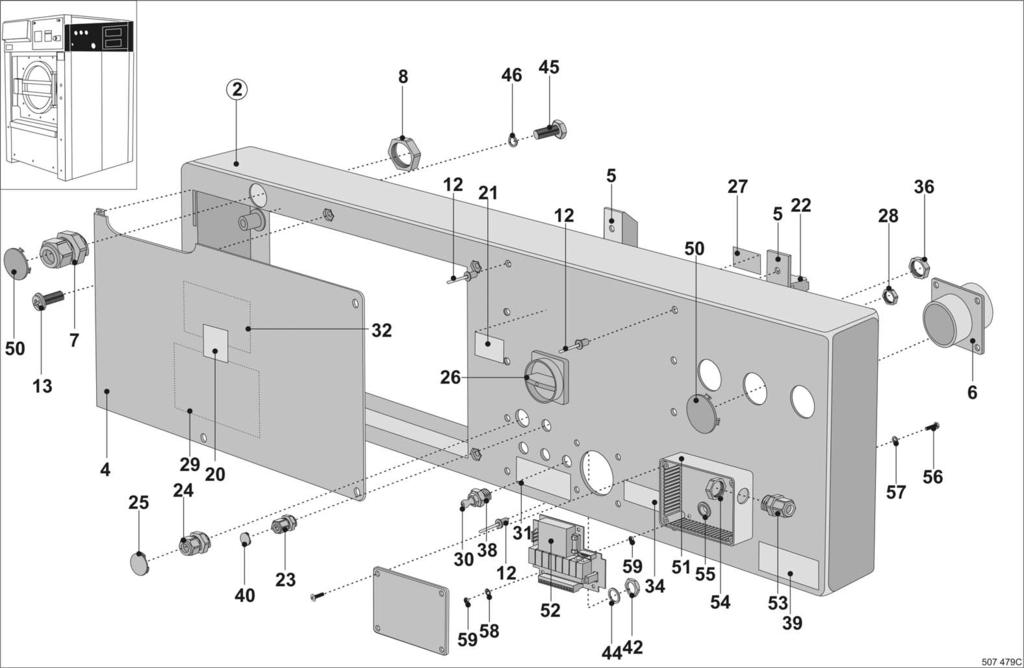

40 ZADNÍ PANEL _J_Datum_vydani_ doc Katalog náhradních dílů 40 / 58

41 Zadní panel: obrázek č C Panel zadní úplný Pulpit tylny kompletny Пульт задний в сборе Panel zadný úplný Kryt frekvenčního měniče Osłona przetwórnika frekwencyjnego Крышка преобразов. частоты Štítok zadný úplný, jednomotorová verzia 5 F Sloupek Rama pomp Рама насосов Rám čerpadiel 6 F Odvětrání Odpowietrzenie Вентиляция Vetranie 6 PRI Koleno (není na obrázku) Kolanko (nie jest na rysunku) Колено (нет на рисунке) Kabelová vývodka Końcówka kablowa Кабельный вывод Matice kabelové vývodky Nakrętka końcówki kablowej Гайка кабельного вывода Nýt s trnem 4x7,5 Nit z trzonem 4x7,5 Заклепка со штырем 4x7,5 Nit s tŕňom 4x7, Šroub M6x12 Śruba M6x12 Болт M6x12 Skrutka M6x Štítek "Blesk" Tabliczka "Piorun" Щиток "Молния" Štítok "Blesk" 21 PRI Štítek "Upozornění" Tabliczka "Ostrzeżenia" Щиток "Предупреждение" Štítok "Upozornenie 22 PRI Hlavní vypínač 32A (parní topení) Wyłacznik główny 32A (ogrz. parowe) Главный выключат. 32A, (паровое нагр.) Hlavný vypínač 32A (parné ohrievanie) Hlavní vypínač 100A, 33 kg/80 lb, 40 kg/100 lb, V, Wyłacznik główny 100A, 33kg/80 lbs, 40 kg/100 lbs, V, Главный выключ. 100A, 33кг/80 лб, 40 кг/100 лб, B, Hlavný vypínač 100A, 33kg/80 lbs, 40 kg/100 lbs, V, 22 el. topení, 55 kg/125 lb, V, el. topení 55 kg/125 lbs, V (ogrzewanie el.) 55 кг/125 лб, B (эл. Нагр.) 55 kg/125 lbs, V, el. ohrievanie) 22 PRI Hl. vypínač 63A, 33 kg/80 lb, 40 kg/100 lb, V, el. top. Wyłacznik główny 63A, 40 kg/90 lbs, V, (ogrzewanie el.) Главный выключатель 63A (эл. нагревание) Hlavný vypínač 63A, 40 kg/90 lbs, V, el. ohrievanie Hlavní vypínač 125A, 40 kg/100 lb, V, el. topení Wyłacznik główny 125A, 40 kg/90 lbs, V, (ogrzewanie el.) Главный выключ. 125A, 40 kg/90 лб, B (эл. Нагр.) Hlavný vypínač 125A, 40 kg/90 lbs, V, el. ohrievanie Hlavní vypínač 250A, 55 kg/125 lb, V, el. topení Wyłacznik główny 250A, 55 kg/125 lbs, V, (ogrzewanie el.) Главный выключ. 250A, 55 кг/125 лб, B, (эл. Нагр.) Hlavný vypínač 250A, 55 kg/125 lbs, V, el. ohrievanie Ucpávková vývodka, (parní topení + bez topení) Wyjście dławicy, (ogrzew. parowe oraz bez ogrzew.) Сальниковый вывод, (пар. + без нагревания) Vývodka upchávky, (parné ohrievanie + bez ohrievania) Ucpávková vývodka, (el. topení) Wyjście dławicy, (ogrzewanie el.) Сальниковый вывод, (эл. нагревание) Vývodka upchávky, (el. ohrievanie) Ucpávka, (parní topení + bez topení) Dławica (ogrzewanie parowe oraz bez ogrzewania) Сальник (паровое + без нагревания) Upchávka, (parné ohrievanie + bez ohrievania) 26 PRI Ovladač Element sterowania Ключ управлени Ovládač Štítek "Pozor, pod napětím", (západní jazyky) Tabliczka "Uwaga, prąd el.", (języki zachodnie) Щиток "Осторожно, под напряжением" (западные языки) Štítok "Pozor, pod napätím" (podľa jazykovej verzie) Štítek "Pozor, pod napětím", (východní jazyky) Tabliczka "Uwaga, prąd el.", (języki wschodnie) Щиток "Осторожно, под напряжением" (восточные языки) Štítok "Pozor, pod napätím" (podľa jazykovej verzie) Matice, (parní topení + bez topení) Nakrętka PG16 (ogrzew. parowe oraz bez ogrzewania) Гайка PG16 (пар. нагревание + без нагревания) Matica, (parné ohrievanie + bez ohrievania) 29 PRI Štítek "Service warning" Tabliczka "Servis warning" Щиток "Service warning" Štítok "Service warning" Mazací hlavice Głowica smarowania Смазывающая голова Mazacia hlavica 31 S Štítek mazání Tabliczka smarowania Щиток смазка Štítok mazanie 32 PRI Štítek "Upozornění", (západní jazyky) Tabliczka "Ostrzeżenie", (języki zachodnie) Щиток "Предупреждение", (западные языки) Štítok "Upozornenie Štítek "Upozornění", (východní jazyky) Tabliczka "Ostrzeżenie", (języki wschodnie) Щиток "Предупреждение", (восточные языки) Štítok "Upozornenie 34 PRI Štítek "Pozor, odfuk" Tabliczka "Uwaga, wylot" Щиток "Осторожно, обдувание" Štítok "Pozor, odfúkavanie Matice, (parní topení + bez topení) Nakrętka, (ogrzewanie parowe oraz bez ogrzewania) Гайка, (пар. нагревание + без нагревания) Matica, (parné ohrievanie + bez ohrievania) Přechodka Wstawka Переход Priechodka Štítek tekutých pracích prostředků Tabliczka środków piorących w płynie Щиток жидких стиральных средств Štítok tekutých pracích prostriedkov Ucpávka, (el. topení) Dławica (ogrzewanie el.) Сальник (эл. нагревание) Upchávka, (el. ohrievanie) Matice M14x1,5 Nakrętka M14x1,5 Гайка M14x1,5 Matica M14x1, Podložka 14 Podkładka 14 Шайба 14 Podložka Šroub M6x16 Śruba M6x16 Болт M6x16 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Ucpávka Dławica Сальник Upchávka Plastová krabice Svorkovnice Kabelová vývodka Końcówka kablowa Кабельный вывод Matice kabelové vývodky Nakrętka końcówki kablowej Гайка кабельного вывода Pryžová průchodka 13x2 Rurka gumowa 13x2 Резиновый бушинг 13x2 55 PRI Ucpávka, platí pro provedení bez tekutých pracích 55 prostředků Šroub M4x16 Śruba M4x16 Болт M4x16 Skrutka M4x Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Matice M4 Nakrętka M4 Гайка M4 Matica M _J_Datum_vydani_ doc Katalog náhradních dílů 41 / 58

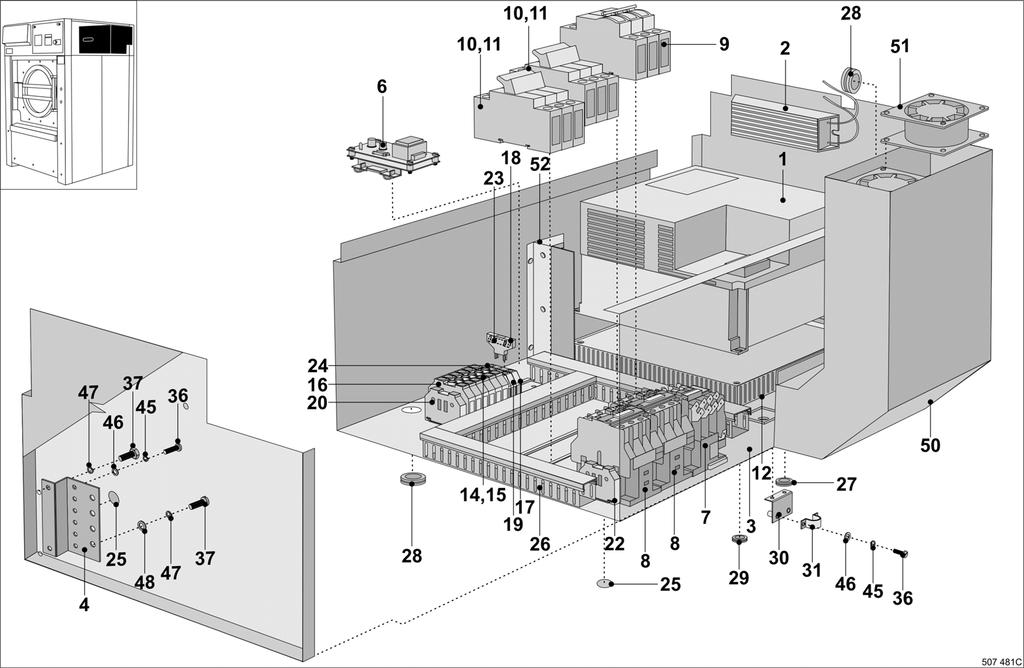

42 PANEL PŘÍSTROJŮ _J_Datum_vydani_ doc Katalog náhradních dílů 42 / 58

43 Panel přístrojů: obrázek č C Frekvenční měnič, 3x V, 33 kg/80 lb, Przetwor. częstotliwości, 3x V, 33 kg/80 lb Преобразов. частоты, 3x B, 33 кг/80 лб Frekvenčný menič, 3x V, 33 kg/80 lb 1 (kód dílu neobsahuje Komunikační jednotku) Frekvenční měnič, 3x V, 40 kg/100 lb, 55 kg/125 lb Przetwor. częstotliwości, 3x V, 40 kg/, 55 kg/125 lb Преобразов. частоты, 3x B, 40 кг, 55 кг/125 лб Frekvenčný menič, V, V+N 1 (kód dílu neobsahuje Komunikační jednotku) Komunikační jednotka, 3x V, (samostatný díl, Jednostka komunikacyjna, 3x V Единица коммуникации, 3x B - není na obrázku, platí pro kód and Komunikační kabel, 3x V Kabel komunikacjyny, 3x V Кабель коммуникации, 3x B Frekvenční měnič, 3x V, 33 kg/80 lb Przetwor. częstotliwości, 3x V, 33 kg/80 lb Преобразов. частоты, 3x B, 33 кг/80 лб Frekvenčný menič, 3x V, 33 kg/80 lb Ventilátor frekvenčního měniče, platí pro kód Wentylator przetwor. częstotliwości, dotyczy kod Вентилятор преобразов. частоты, относится к кодy Ventilátor frekvenč. Meniča, platí pre kód PRI Třipólový jistič 25A, V, 33 kg/80 lb Wyłącznik samoczynny trójbiegunowy 25A, 33 kg/80 lbs Трехполюсной предохранитель 25A, 33 кг/80 лб Trojpólový istič 25A, 33 kg/80 lbs Frekvenční měnič, 3x V, 40 kg/100 lb, 55 kg/125 lb Przetwor. częstotliwości, 3x V, 40 kg, 55 kg/125 lb Преобразов. частоты, 3x B, 40 кг, 55 кг/125 лб Frekvenčný menič, 3x V, 40 kg/100 lb, 55 kg/125 lb Ventilátor frekvenčního měniče, platí pro kód Wentylator przetwor. częstotliwości, dotyczy kod Вентилятор преобразов. частоты, относится к кодy Ventilátor frekvenč. Meniča, platí pre kód PRI Třipólový jistič 32A, V, 40 kg/100 lb, 55 kg/125lb Wyłącznik samoczynny trójbiegunowy 32A, 40 kg/100 lbs, 55 kg/125 lbs Трехполюсной предохранитель 32A, 40 кг/100 лб, 55 кг Trojpólový istič 32A, 40 kg/100 lbs, 55 kg/125 lbs Komunikační kabel, V Kabel komunikacjyny, V Кабель коммуникации, B Brzdový odpor, V Rezystor hamulc., V Тормозное сопротивление, B Brzdový odpor, V Brzdový odpor, V Rezystor hamulc., V Тормозное сопротивление, B Brzdový odpor, V 3 F Deska rozvaděče úplná Płyta szafki rozdzielacza kompletna Доска распределителя в сборе Doska rozvádzača úplná 4 F Zemnicí kostka Kostka uziemienia Кубик заземления Kocka uzemnenia Elektronický časový spínač pro elektrické topení Wyłącznik czasowy el. do listwy (ogrzewanie el.) Эл. таймер на планку (эл. нагревание) El. časový spínač na lištu (el. ohrievanie) Stykač, V for 33 kg/80 lb Stycznik, V, 33 kg/80 lbs Контактор, B, 33 кг/80 лб Stýkač, V, 33 kg/80 lbs V, 40 kg/100 lb, 55 kg/125 lb V, 40 kg/100 lbs, 55 kg/125 lbs B, 40 кг/100 лб, 55 кг/125 лб V, 40 kg/100 lbs, 55 kg/125 lbs Stykač V, V, 33 kg/80 lb Stycznik, V, V 33 kg/80 lbs Контактор, B, V 33 кг/80 лб Stýkač, V, V 33 kg/80 lbs 7 PRI Stykač V, 40 kg/100 lb, 55 kg/125 lb Stycznik, V, 40 kg/100 lbs, 55 kg/125 lbs Контактор, B, 40 кг/100 лб, 55 кг/125 лб Stýkač, V, 40 kg/100 lbs, 55 kg/125 lbs Stykač 400V, 33 kg/80 lb Stycznik 400V, 33 kg/80 lbs Контактор 400B, 33 кг/80 лб Stýkač 400V, 33 kg/80 lbs Stykač V, 40 kg/100 lb, 55 kg/125 lb Stycznik V, 40 kg/100 lbs, 55 kg/125 lbs Контактор B, 40 кг/100 лб, 55 кг/125 лб Stýkač V, 40 kg/100 lbs, 55 kg/125 lbs 8 PRI Stykač 230V, 33 kg/80 lb Stycznik 230V, 33 kg/80 lbs Контактор 230B, 33 кг/80 лб Stýkač 230V, 33 kg/80 lbs Stykač 400V, 40 kg/100 lb, 55 kg/125 lb Stycznik 400V, 40 kg/100 lbs, 55 kg/125 lbs Контактор 400B, 40 кг/100 лб, 55 кг/125 лб Stýkač 400V, 40 kg/100 lbs, 55 kg/125 lbs 8 PRI Stykač 230V, 40 kg/100 lb, 55 kg/125 lb Stycznik 230V, 40 kg/100 lbs, 55 kg/125 lbs Контактор 230B, 40 кг/100 лб, 55 кг/125 лб Stýkač 230V, 40 kg/100 lbs, 55 kg/125 lbs Stykač V, 33 kg/80 lb Stycznik, V, 33 kg/80 lbs Контактор, B, 33 кг/80 лб Stýkač, V, 33 kg/80 lbs Pojistkový odpojovač, V Wyłącznik bezpieczników, V Предохр. отсоединитель, В Poistkový odpojovač, V Válcová pojistková vložka 16A, 3x V, 33 kg/80 lb Walcowa wstawka bezpieczników 16A, 3x V, 33 kg/80 lbs Цилиндр. предохр. вкладыш 16A, 3x B, 33 кг/80 лб Valcová poistková vložka 16A, 3x V, 33 kg/80 lbs Válcová pojistková vložka 32A, 3x V, 33 kg/80 lb Walcowa wstawka bezpieczników 32A, 3x V, 33 kg/80 lbs Цилиндр. предохр. вкладыш 32A, 3x B, 33 кг/80 лб Valcová poistková vložka 32A, 3x V, 33 kg/80 lbs Válcová poj. vložka 25A, V, 40 kg/100 lb, 55 kg/125 lb Walcowa wstawka bezpieczników 25A, V, 40kg/ 55 kgs Цилиндр. предохр. вкладыш 25A, B, 40кг//55 кг Valcová poistková vložka 25A, V, 40kg/100lbs, 55 kg/125 lbs Jistič 50A Válcová poj. vložka 50A, V, 40 kg/100 lb, 55 kg/125 lb Walcowy bezpiecznik 50A, V, 40 kg/100 lbs, 55 kg/125 lbs Цилиндрический предохранитель50a, B, 40 кг/ 55 кг Valcová poistka 50A, V, 40 kg/100 lbs, 55 kg/125 lbs Pojistkový odpojovač, V, el. topení Wyłącznik bezpieczników, V, (ogrzewanie el.) Предохр. oтсоединитель, В, эл. нагрев.) Poistkový odpojovač, V,el. ohrievanie Válcová poj. vložka 32A, V, el. topení 40 kg/ 55 kg Walcowa wstawka bezpieczn. typu 32A, V (ogrz. el.) 40 kg/ 55 kg Цилиндр. предохр. вкладыш 32A, В (эл. нагрев.) 40 кг/ 55 кг Valcová poistková vložka 32A, V, el. ohrievanie40 kg/ 55 kg 11 Válcová poj. vložka 32A, V, el. topení 33 kg /80 lb Walcowa wstawka bezpieczn. 32A, V, (ogrz. el.) 33 kg Цилиндр. предохр. вкладыш 32A, B, (эл. нагрев.) 33 кг Valcová poistková vložka 32A, V, el. Ohrievanie,33 kg Válcová pojistková vložka 25A, V, el. topení pro Walcowa wstawka bezpieczników 25A, V, (ogrz. el.) Цилиндр. предохр. вкладыш 25A, B, (эл. нагрев.) Valcová poistková vložka 25A, V, el. ohrievanie kg/100 lb, 55 kg/125 lb 40 kg/100 lbs, 55 kg/125 lbs 40 кг/100 лб, 55 кг/125 лб 40 kg/100 lbs, 55 kg/125 lbs 11 Válcová pojistková vložka 25A, V, el. topení 33 kg/ 80lb Walcowa wstawka bezpieczn. 25A, V, (ogrz. el.) 33 kg Цилиндр. предохр. вкладыш 25A, B, (эл. нагрев.) 33 кг Valcová poistková vložka 25A, V, el. Ohrievanie,33 kg Filtr, 3x400V, 33 kg/80 lb Filtr, 3x400V, 33 kg/80 lb Фильтр, 3x400B, 33 кг/80 лб Filter, 3x400V, 33 kg/80 lb Filtr, 3x V, 40 kg/100 lb, 55 kg/125 lb Filtr, 3x V, 40 kg/100 lb, 55 kg/125 lb Фильтр, 3x B, 40 кг/100 лб, 55 кг/125 лб Filter, 3x V, 40 kg/100 lb, 55 kg/125 lb Filtr, V, 33 kg/80 lb Filtr, V, 33 kg/80 lb Фильтр, B, 33 кг/80 лб Filter, V, 33 kg/80 lb Filtr, V, 40 kg/100 lb, 55 kg/125 lb Filtr, V, 40 kg/100 lb, 55 kg/125 lb Фильтр, B, 40 кг/100 лб, 55 кг/125 лб Filter, V, 40 kg/100 lb, 55 kg/125 lb Svorka 16mm2, (el. topení) Zacisk 16mm2, (ogrzewanie el.) Клемма 16мм2, (эл. нагрев) Svorka 16mm2, (el. kúrenieí) Propojovací můstek (el. topení) Mostek przełączeniowy (ogrzewanie el.) Мостовая схема (эл. нагревание) Spojovací mostík (el. ohrievanie) Krycí víčko, (el. topení) Wieczko osłony (ogrzewanie el.) Защитная крышка (эл. нагревание) Krycie viečko (el. ohrievanie) Svorka Zacisk Клемма Svorka Pojistková zástrčka Wtyczka bezpieczników Розетка предохранителя Poistková zástrčka Pojistkové pouzdro Piasta bezpiecznika Чехол предохранителя Poistkové puzdro Krycí víčko Wieczko osłony Защитная крышка Krycie viečko _J_Datum_vydani_ doc Katalog náhradních dílů 43 / 58

44 507431_J_Datum_vydani_ doc Katalog náhradních dílů 44 / 58

45 Panel přístrojů: obrázek č B Koncovka Element końcowy Наконечник Koncovka 23 PRI Pojistka 1A, 5x20mm Bezpiecznik 1A, 5x20mm Предохранитель 1A, 5x20mm Poistka 1A, 5x20mm Pojistka 1A, 6,3x32mm Bezpiecznik 1A, 6,3x32mm Предохранитель 1A, 6,3x32mm Poistka 1A, 6,3x32mm 25 PRI Štítek uzemnění 10 Tabliczka uziemienia 10 Щиток заземления 10 Štítok uzemnenia Kabelový žlab Żłóbek kabla Кабельный желоб Kábelový žľab Průchodka 15x2 Przepust 15x2 Бушинг 15x2 Priechodka 15x Průchodka 9x2 Przepust 9x2 Бушинг 9x2 Priechodka 9x2 29 PRI Průchodka 25x1,4 Przepust 25x1,4 Бушинг 25x1,4 Priechodka 25x1,4 30 F Příchytka kabelu Uchwyt kabla Прихватка кабеля Kábelová príchytka 31 F Objímka kabelu Objema kabla Обойма кабеля Kábelová objímka Šroub M4x10 Śruba M4x10 Винт M4x10 Skrutka M4x Šroub M6x10 Śruba M6x10 Винт M6x10 Skrutka M6x Podložka 4 Podkładka 4 Шайба 4 Podložka Podložka 4,3 Podkładka 4,3 Шайба 4,3 Podložka 4, Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6,4 50 F Kanál ventilátoru Kanał wentylatora Канал вентилятора Kanál ventilátora Ventilátor Wentylator Вентилятор Ventilátor 52 F Komín ventilátoru Komin wentylatora Труба вентилятора Komín ventilátora _J_Datum_vydani_ doc Katalog náhradních dílů 45 / 58

46 PARNÍ SYSTÉM _J_Datum_vydani_ doc Katalog náhradních dílů 46 / 58

47 Parní systém: obrázek č F Parní trubka Rura pary Паровая трубка Parná rúrka Parní hadice Wąż pary Паровой шланг Parná hadica 4 F Redukce 1 Redukcja 1 Редукция 1 Redukcia 1 5 F Redukce 2 Redukcja 2 Редукция 2 Redukcia Redukční vsuvka II Wstawka redukcyjna II Вставка редукции II Redukčná vsuvka II Filtr Filtr Защитный фильтр Filter Parní ventil ¾" s cívkou Zawór parowy ¾"z cewką Паровой клапан ¾" с катушкой Parný ventil ¾" Parní ventil ¾", bez cívky, platí pro export USA Zawór parowy ¾" bez cewki, dotyczy tylko SZA Паровой клапан ¾" без катушки, относится только для США Parný ventil ¾", bez cevky, platí iba pre USA Cívka, platí pro export USA Cewka, dotyczy tylko SZA Катушка, относится только для США Cievka, platí iba pre USA Podložka Podkładka Шайба Podložka Parní přívod úplný, (není na obrázku) Parní přívod úplný, platí pro export USA, (není na obrázku) Vnější parní hadice, (dle objednávky, není na obrázku) _J_Datum_vydani_ doc Katalog náhradních dílů 47 / 58

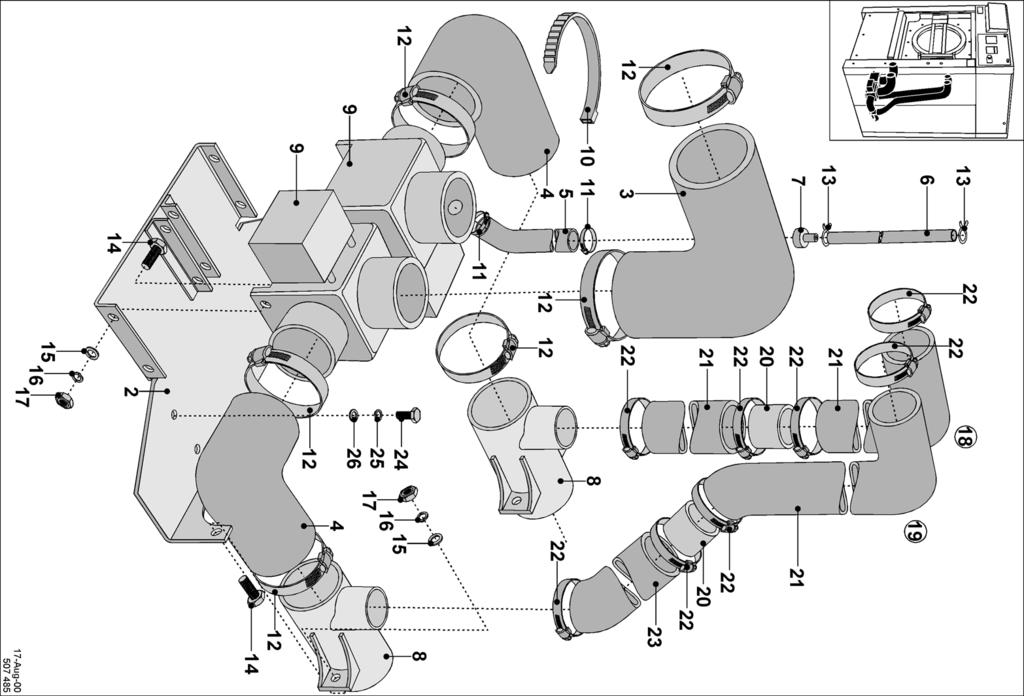

48 VYPOUŠTĚCÍ SYSTÉM PRO 33 kg / 80 lb _J_Datum_vydani_ doc Katalog náhradních dílů 48 / 58

49 Vypouštěcí systém pro 33 kg / 80 lb: obrázek č F Deska vypouštění úplná Płyta wylewania kompletna Доска выпуска в сборе Doska vypúšťania úplná Vypouštěcí koleno, platí pro export USA Kolano wypustowe, dotyczy eksportu SZA Выпускное колено, относится к экспорту США Vypúšťací koleno, export USA Vypouštěcí koleno Kolano wypustowe Выпускное колено Vypúšťací koleno Koleno 90 Kolanko 90 Koлено 90 Koleno Koleno Kolanko Koлено Koleno 6 PRI Hadice Wąż Шланг Hadica 7 PRI Redukce vzduchové pasti Element redukcji powietrza Редукция воздушной ловушка Redukcia vzduchovej pasce 8 PRI T - kus Trójnik T T - часть T - kus 9 PRI Vypouštěcí ventil úplný Zawór wylotowy kompletny Выпускной клапан Vypúšťací ventil 9 PRI Komora vypouštěcího ventilu Komora zaworu wylotowego Камера выпускного клапана 9 PRI Motorek vypouštěcího ventilu Silnik zaworu wylotowego Моторчик выпускного клапана Vázací pásek Taśma umocowania Завязывающий поясок Viazací pásik 11 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 12 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 13 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona Šroub M8x20 Śruba M8x20 Болт M8x20 Skrutka M8x Podložka 8,4 Podkładka 8,4 Шайба 8,4 Podložka 8, Podložka 8 Podkładka 8 Шайба 8 Podložka Matice M8 Nakrętka M8 Гайка M8 Matica M8 18 F Hadice přímá Wąż prosty Шланг прямой Hadice priama 19 F Hadice zahnutá Wąż gięty Шланг загнутый Hadice zahnutá 20 F Trubka 40 Rura 40 Трубка 40 Rúra PRI Trubka přepadu Rura przelewu Трубка водослива Rúra prepadu 22 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 23 PRI Hadice lomená Wąż gięty Шланг коленчатый Hadica lomená Šroub M6x16 Śruba M6x16 Болт M6x16 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, _J_Datum_vydani_ doc Katalog náhradních dílů 49 / 58

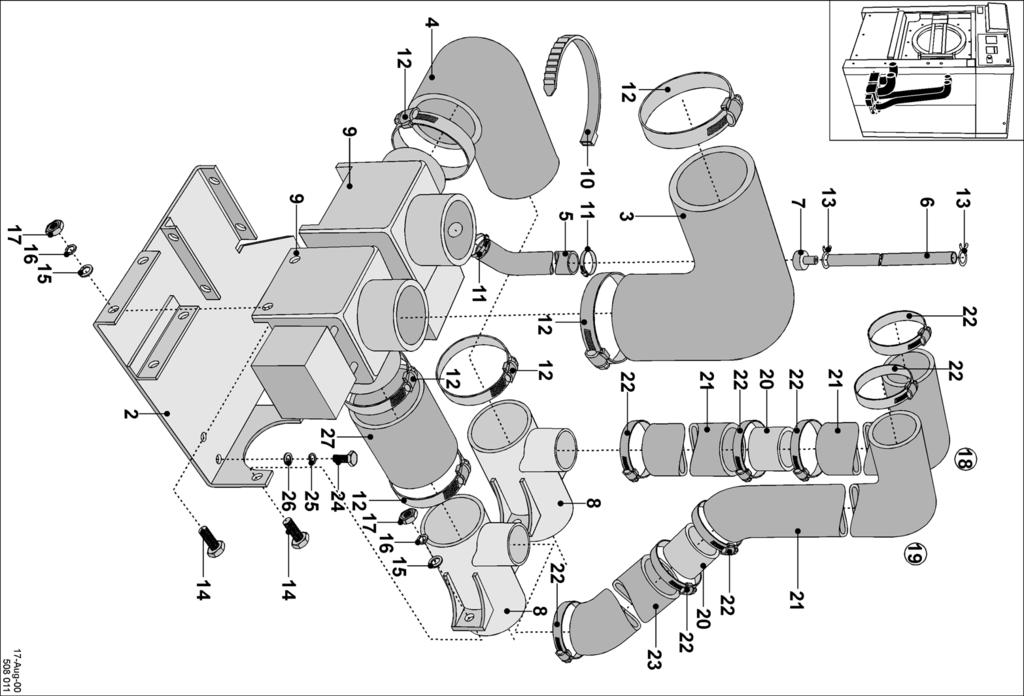

50 VYPOUŠTĚCÍ SYSTÉM PRO kg / lb _J_Datum_vydani_ doc Katalog náhradních dílů 50 / 58

51 Vypouštěcí systém pro kg / lb: obrázek č F Deska vypouštění úplná Płyta wylewania kompletna Доска выпуска в сборе Doska vypúšťania úplná Vypouštěcí koleno, platí pro export USA Kolano wypustowe, dotyczy eksportu SZA Выпускное колено, экспорт США Vypúšťací koleno, export USA Vypouštěcí koleno Kolano wypustowe Выпускное колено Vypúšťací koleno Koleno 90 Kolanko 90 Koлено 90 Koleno Koleno Kolanko Koлено Koleno 6 PRI Hadice Wąż Шланг Hadica 7 PRI Redukce vzduchové pasti Element redukcji powietrza Редукция воздушной ловушка Redukcia vzduchovej pasce 8 PRI T - kus Trójnik T T - часть T - kus 9 PRI Vypouštěcí ventil úplný Zawór wylotowy kompletny Выпускной клапан в сборе Vypúšťací ventil úplný 9 PRI Komora vypouštěcího ventilu Komora zaworu wylotowego Камера выпускного клапана 9 PRI Motorek vypouštěcího ventilu Silnik zaworu wylotowego Моторчик выпускного клапана Vázací pásek Taśma umocowania Завязывающий поясок Viazací pásik 11 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 12 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 13 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona Šroub M8x20 Śruba M8x20 Болт M8x20 Skrutka M8x Podložka 8,4 Podkładka 8,4 Шайба 8,4 Podložka 8, Podložka 8 Podkładka 8 Шайба 8 Podložka Matice M8 Nakrętka M8 Гайка M8 Matica M8 18 F Hadice přímá Wąż prosty Шланг прямой Hadice priama 19 F Hadice zahnutá Wąż gięty Шланг загнутый Hadice zahnutá 20 F Trubka 40 Rura 40 Трубка 40 Rúra PRI Trubka přepadu Rura przelewu Трубка водослива Rúra prepadu 22 PRI Hadicová spona Sprzączka węża Хомут шланга Hadicová spona 23 PRI Hadice lomená Wąż gięty Шланг коленчатый Hadica lomená Šroub M6x16 Śruba M6x16 Болт M6x16 Skrutka M6x Podložka 6 Podkładka 6 Шайба 6 Podložka Podložka 6,4 Podkładka 6,4 Шайба 6,4 Podložka 6, _J_Datum_vydani_ doc Katalog náhradních dílů 51 / 58
