Transkript

1 CAD pro Techniku prostředí 1

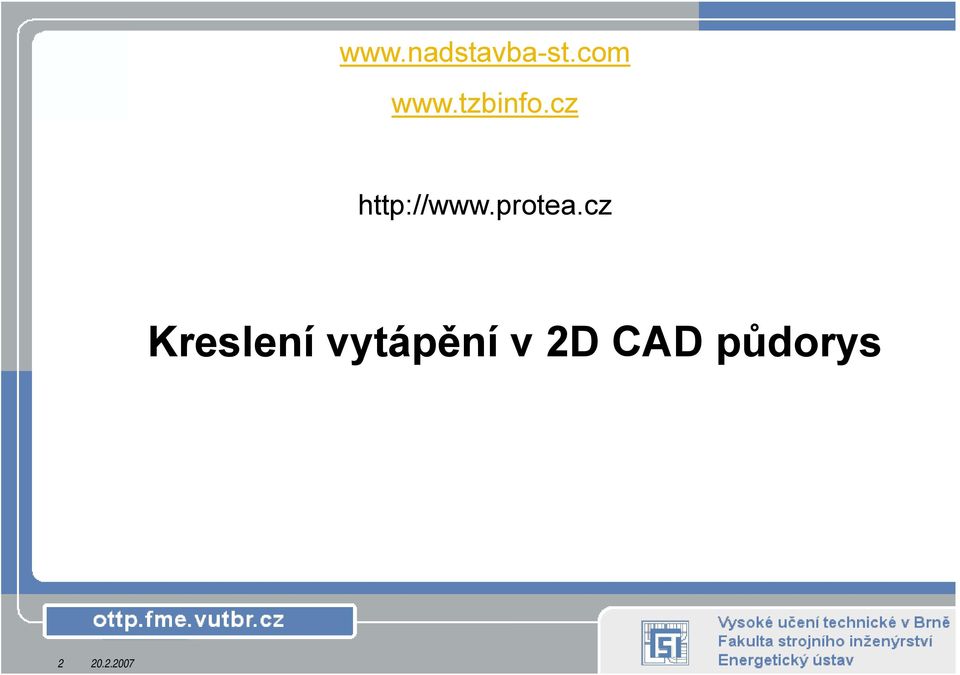

2 Kreslení vytápění v 2D CAD půdorys 2

3 Potrubí Jednotrubkový systém 3

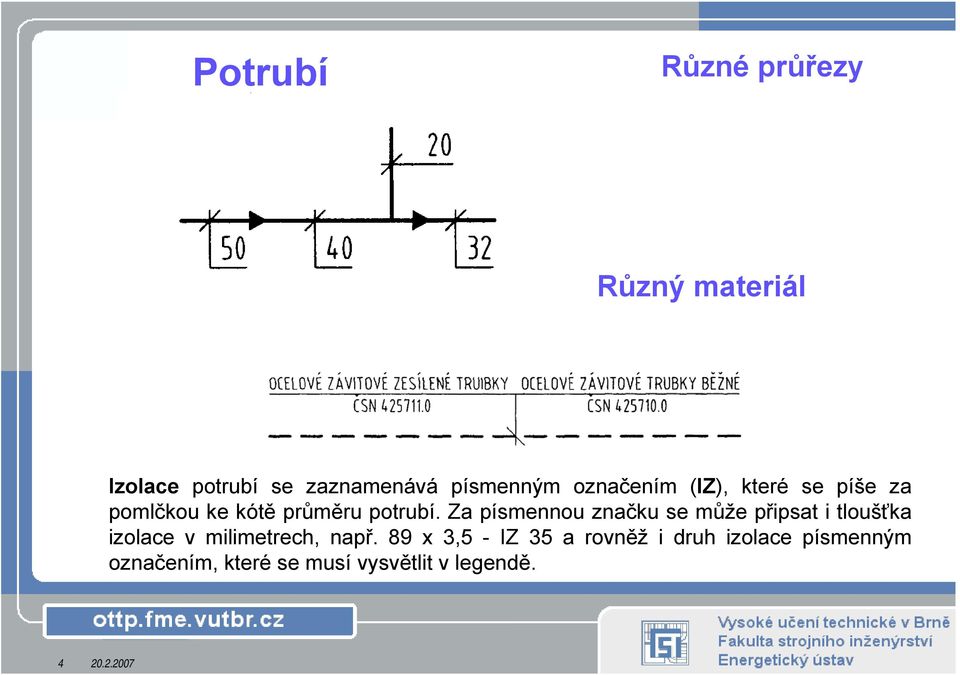

4 Potrubí Různé průřezy Různý materiál Izolace potrubí se zaznamenává písmenným označením (IZ), které se píše za pomlčkou ke kótě průměruů ě potrubí. Za písmennou značku semůže připsat i tloušťka izolace v milimetrech, např. 89 x 3,5 - IZ 35 a rovněž i druh izolace písmenným označením, které se musí vysvětlit v legendě. 4

5 Jednočarově kreslené potrubí Dvoučarově kreslené potrubí 5

6 Porovnání světlostí dn [mm] a světlostí v palcích ["] JMENOVITÁ SVĚTLOST DN DN DN DN [mm] ["] [mm] ["] [mm] ["] [mm] ["] 6 1/ /4 1/ / / / / / /

7 Sklon Poloha vůči stavbě Výškové kóty 7

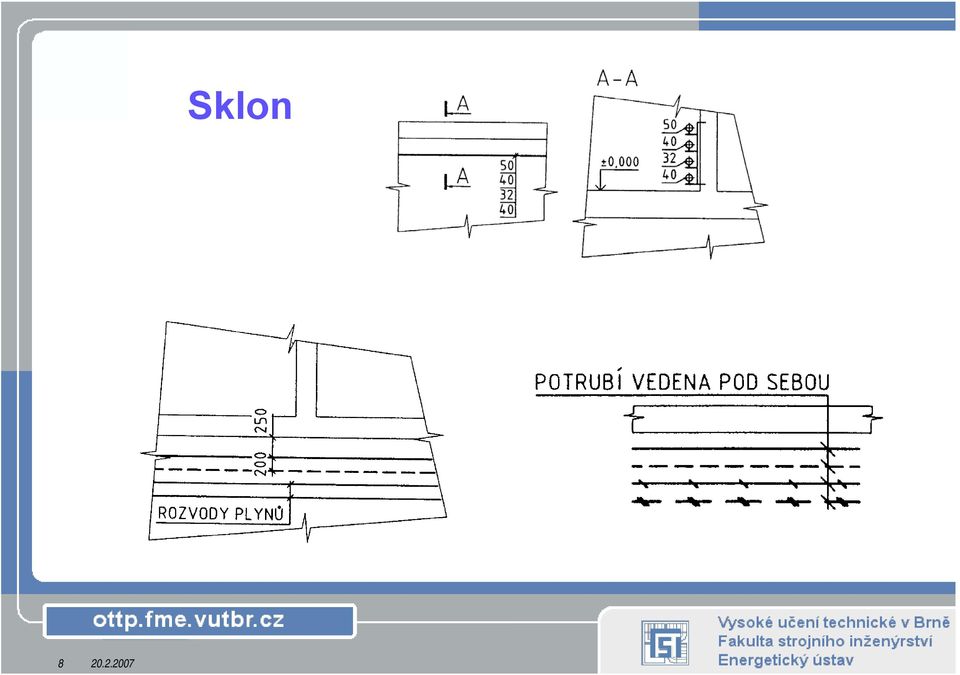

8 Sklon 8

9 Stoupačky 9

10 Podlahové vytápění II - 10,95 m 2 1 = 0,25 m 10

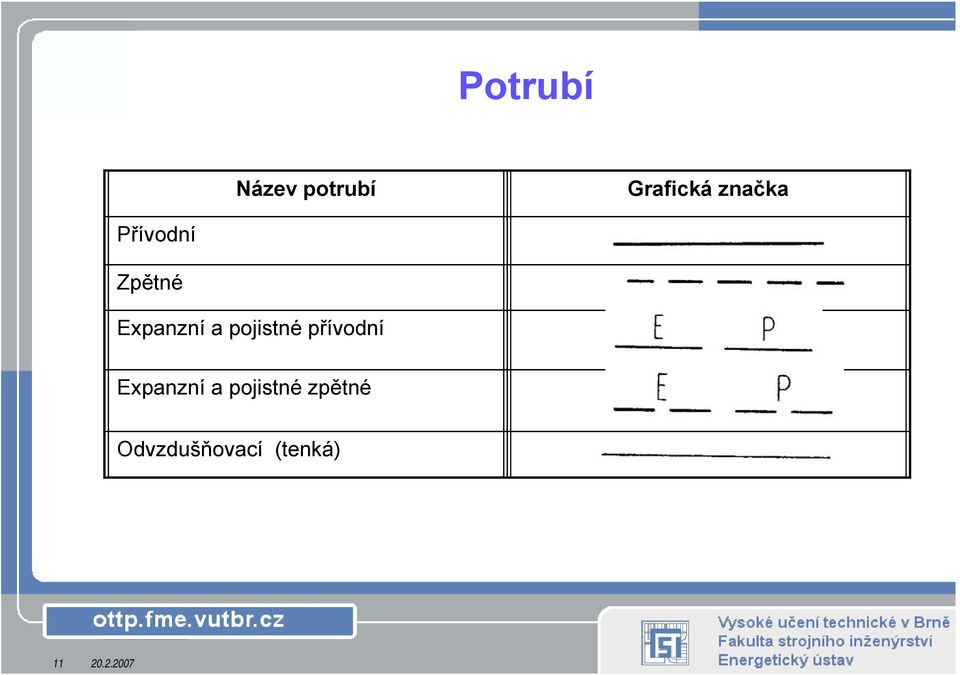

11 Potrubí Název potrubí Grafická značka Přívodní Zpětné Expanzní a pojistné přívodní Expanzní a pojistné zpětné Odvzdušňovací (tenká) 11

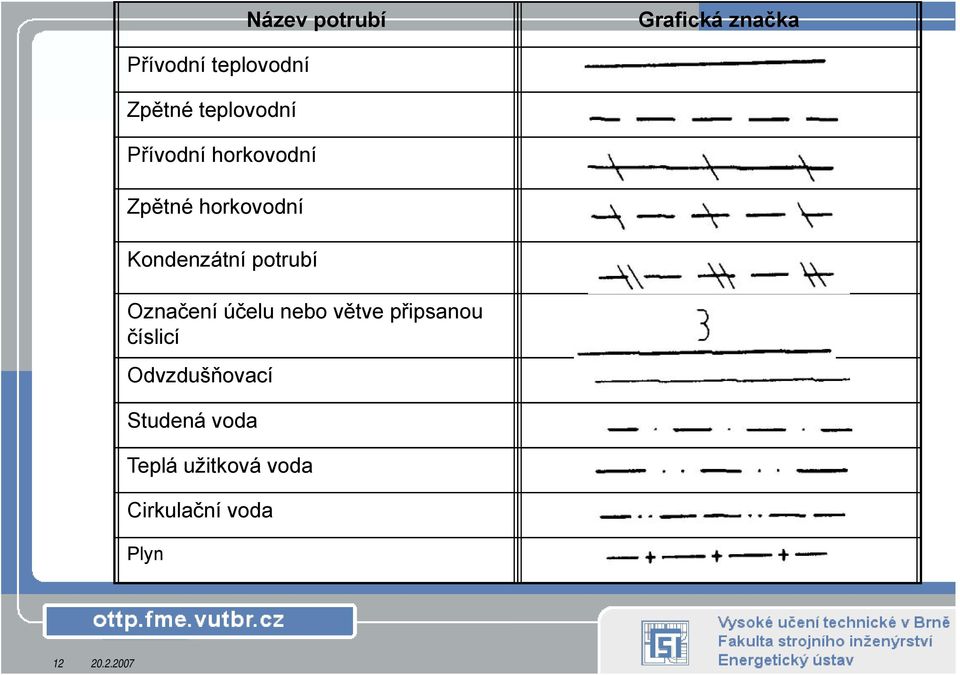

12 Název potrubí Grafická značka Přívodní teplovodní Zpětné teplovodní Přívodní horkovodní Zpětné horkovodní Kondenzátní potrubí Označení účelu nebo větve připsanou číslicí Odvzdušňovací Studená voda Teplá užitková voda Cirkulační č voda Plyn 12

13 Grafické označení na potrubí a zařízení Název Grafická značka Směr toku látky potrubím Změna průřezu potrubí (šipka ve směru snižování průřezu) Sklon potrubí (šipka ve směru ě klesání porubí) Izolované potrubí 13

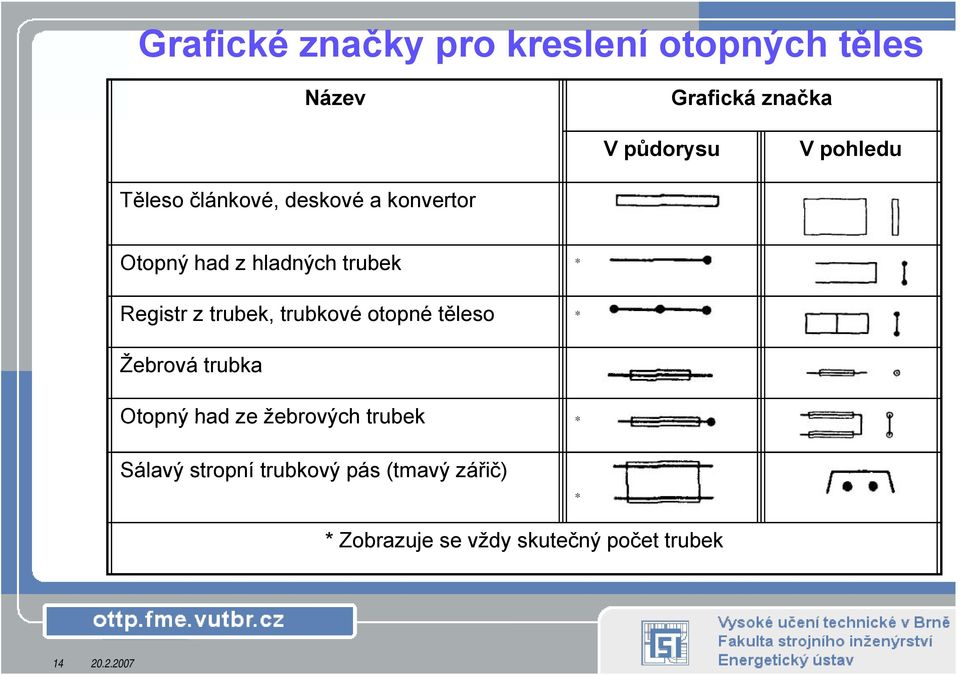

14 Grafické značky pro kreslení otopných těles Název Grafická značka V půdorysu V pohledu Těleso článkové, deskové a konvertor Otopný had z hladných trubek * Registr z trubek, trubkové otopné těleso * Žebrová trubka Otopný had ze žebrových trubek * Sálavý stropní trubkový pás (tmavý zářič) * * Zobrazuje se vždy skutečný počet trubek 14

15 Grafické značky pro kreslení otopných těles 15

16 Grafické značky pro kreslení otopných těles 16

17 KORADOLUX Linear 17

18 KORADO plan 18

19 KORADO - klasik 19

20 KORADO ventil kompakt 20

21 KORADO ventil kompakt 21

22 KORADO ventil kompakt 22

23 KORADO ventil kompakt 23

24 24

25 25

26 26

27 EtaTherm 27

28 28

29 29

30 30

31 31

32 Otopná tělesa 32

33 Grafické značky armatur + světlost t 33

34 Grafické značky místností/podlaží výpočtem tepelných ztrát podle ČSN l. podlaží 101, 102 atd. l. podzemí Ol, 02, podlaží 201, 202 atd. 2. podzemí 001, 002,

35 Značka Název Pevný bod Posuvný bod Valivé uložení Suvné vedení Kompenzátor obecně U kompenzátor Lyra kompenzátor Vlnovcový kompenzátor Pryžový kompenzátor Ucpávkový kompenzátor 35

36 Ventil obecně -šikmý Ventil obecně - přímý Ventil obecně - rohový Zpětný ventil (ve směru černé šipky průtočný) Kohout přímý Kohout rohový Šoupě Pojistný ventil přímý Pojistný ventil rohový 36

37 Trojcestná armatura obecně - ventil Trojcestná armatura obecně - klapka Trojcestný směšovací ventil Trojcestná směšovací klapka Trojcestný rozdělovací ventil Trojcestná rozdělovací klapka A regulovaný průtok, B doplňovací průtok, AB plný průtok Čtyřcestný ventil Čtyřcestný klapka 37

38 H napojovací armatura otopných těles - dvoutrubková soustava H napojovací armatura otopných těles - jednotrubková soustava Šroubení Clona Klapka obecně Uzavírací klapka Škrtící klapka Zpětná klapka Odvzdušňovací ventil obecně Odvzdušňovací ventil otopného tělesa Vypouštění 38

39 Odvzdušňovací nádoba Redukční ventil Membránová armatura Armatura s definovaným nastavením Přírubová armatura Hrdlová armatura Závitová armatura Navařovací armatura Regulátor tlakové diference a přepouštěcí ventil Regulátor průtoku Průhledítko 39

40 Odlučovač plynů Odlučovač (separátor kapek) obecně Omezovač teploty vody Odvaděč kondenzátu obecně Mechanický odvaděč kondenzátu Termodynamický odvaděč kondenzátu Termostatický (termický) odvaděč kondenzátu Filtr Sítový odlučovač, ev. Filtr Chemická úprava vody Vpusť 40

41 Přírubový spoj Svarový spoj Připojení armatur Spoj šroubením Hrdlový spoj Ruční ovládání Ovládání armatur Ovládání pohonem - obecně Ovládání elektromotorem Ovládání elektromagnetem 41

42 Ovládání vlnovcem Ovládání protékanou látkou Ovládání pístem Ovládání membránou Ovládání plovákem či závažím Ovládání termostatickým regulátorem 42

43 ŠV V RV TRV ZV K PK RK Š PV TV TKL ČV ČKL KL ZKL OV ON REV RTD RP P Písmeno Název Ventil - šikmý Ventil obecně -přímý Ventil obecně - rohový Termostatický radiátorový ventil Zpětný ventil (ve směru černé šipky průtočný) Kohout obecně Kohout přímý Kohout rohový Šoupě Pojistný ventil Trojcestná armatura obecně - ventil Trojcestná armatura obecně - klapka Čtyřcestný ventil Čtyřcestná klapka Klapka obecně Zpětná klapka Ovdušňovací venil Ovzdušňovací nádoba Redukční ventil Regulátor tlakové diference a přepouštěcí ventil Regulátor průtoku Průhledítko 43

44 O TO OK F SF CH G Č KO TV HV NP SP VP SV TUV CV P Odlučovač (separátor kapek) obecně Omezovač teploty vody Odvaděč kondenzátu obecně Filtr Sítový odlučovač, event. Filtr Chemická úprava vody Vpusť Čerpadlo Kompresor Písmenná označení teplonosných látek Teplá voda Horká voda Nízkotlaká pára Středotlaká pára Vysokotlaká pára Studená voda Teplá užitková voda Cirkulační voda Plyn 44

45 Značka Název Čerpadla Ventilátor radiální Ventilátor axiální Kompresor Kotel na tuhá paliva Kotel plynový atmosferický Kotel plynový a olejový s tlakovým hořákem Kotel elektrický 45

46 Kondenzační kotel Kogenerační jednotka Tepelné čerpadlo Vyměník ě (např. ř HV/TV - horká voda/teplá voda) Tlaková nádoba Plynový přímo ohřívaný zásobník TUV Nepřímo ohřívaný zásobník TUV Expanzní nádoba 46

47 Přístroj Značka přímý nespojitý snímač Teploměr / termostat teploty Tlakoměr / manostat Tlaku Měřič tlak. / snímač č tlak. Tlak. Diference Diference Diference Vlhkoměr / hydrostat Vlhkosti Stavoznak Snímač hladiny Hladiny Měřič koncentrace Snímač koncentrace průtokoměr koncentrace Měřidlo spotřeby tepla 47

48 48

49 49

50 50

51 51

52 52

53 53

54 54

55 55

56 56

57 1. Kdy se kreslí potrubí dvěma čarami 2. Nakreslete značku změnu průřezu 3. Co znamená zkratka DN 4. Jak se kreslí spád potrubí 5. Nakreslete značku stupačky 6. Jak se číselně označují stupačky 7. Co je to rozdělovač 8. Jak se kreslí v půdorysu rozdělovač 9. Jak se označuje větev podlahového vytápění 10. Jak se vyznačuje směr toku média 11. Jaká je značka OT v půdorysu 12. Značka ovzdušňovacího ventilu 13. Uveďte popis článkového tělesa od 20 článcích 14. Uveďte popis deskového tělesa 15. Uveďte popis konvertoru 16. Co znamená zkratka TRV 17. Značka místnosti 18. Značky podlaží 57

58 1. Nakreslete značku budovy 2. Jaký je rozdíl mezi kohoutem a ventilem 3. Jaká je značka ventilu a kohoutu 4. Nakreslete značku výpustného kohoutu 5. Nakreslete značku ovzdušňovací ventilu na potrubí 6. Nakreslete značku čerpadla 7. Nakreslete značku plynového čerpadla 8. Nakreslete značku tepelného čerpadla 9. Nakreslete značku teploměru 10. Jak se kreslí podlahové vytápění v půdorysu 58
