SIMATIC WinCC Unified System

Transkript

1 SIMATIC WinCC Unified System tianadosah.cz

2 Strana 2

3 SIMATIC WinCC Unified System tianadosah.cz

4 Kontakt Jaromír Hladík Technical Sales Support Professional Strana 4

5 Agenda WinCC Unified systém 1 Úvod, Architektura systému WinCC Unified - Hladík 2 Faceplate - Plachý 3 Java script - Hladík 4 Archivace dat - Hladík 5 Reportování - Plachý 6 Options - Hladík 7 Licence přehled, Srovnání - Hladík Strana 5

6 Komentované video prezentace Strana 6

7 SIMATIC HMI Software Portfolio Vizualizace na bázi PC WinCC Advanced WinCC Professional WinCC V7 WinCC OA Single-user system na PC SCADA systém uvnitř TIA Portalu Rozšiřitelný a otevřený SCADA systém pro většinu aplikací Distribuční systémy disaster recovery systémy WinCC Unified SCADA na bázi HTML5 TIA Portal V16 Single-user systems Multi-user systems Distributed systems SIMATIC S7-1500/1200 integrace Otevřenost WinCC Unified rozšiřuje stávající portfolio SCADA systémů Strana 7

8 with the new WinCC Unified system! Technology Scalability WinCC Unified in TIA Portal Everywhere Integration Native Web TechnologyHTML5, SVG, JavaScript Device independent Object oriented HMI One Engineering Unified Comfort Panels WinCC Unified PC Collaboration On Premise MindSphere Apps Basis for Digitalization Plant Intelligence Integration Platform for everything north of the PLC Openness Strana 8

9 System V16 Platformy Unified Comfort Panels, PC Společné vývojové prostředí pro různé HW platformy Software jako součást TIA Portal V16 Strana 9

10 WinCC Unified V16 Požadavky na operační systém Operating System (PC-systems) Configuration Remark Windows 10 Pro Windows 10 Pro Version 1809 Windows 10 Pro Version 1903 Windows 10 Enterprise Windows 10 Enterprise Version 1809 Windows 10 Enterprise Version 1903 Windows 10 IoT Enterprise LTSB (Test for IPC) Windows Server 2012 R2 StdE Windows Server 2016 Standard Windows Server 2019 Standard Virtualization VMware ESXi 6.5 or higher Windows 10 IoT Enterprise 2015 LTSB Windows 10 IoT Enterprise 2016 LTSB Windows 10 IoT Enterprise 2019 LTSC Full Installation VMware Workstation and VMware Player VMware Workstation and VMware Player or higher Microsoft Hyper-V Server 2016 or higher 64-Bit 64-Bit Strana 10

11 WinCC Unified V16 Podporované prohlížeče Operating System (Client) Microsoft Windows Android ios, Mac Recommended Browser Google Chrome (Test focus) Mozilla Firefox, Microsoft Edge Google Chrome (Test focus) Firefox Edge Safari (Test focus) Google Chrome Firefox Edge Strana 11

12 WinCC Unified V16 Kompatibilita vývojářských a runtime systémů Paralelní instalace WinCC Advanced V16 ES WinCC V7.5 SP1 RC WinCC V7.5 SP1 RT WinCC RT Prof V x ES WinCC RT Prof Vx RT WinCC Unified PC (x) ES WinCC Unified PC (x) RT Yes No No No No Yes No No No No Strana 12

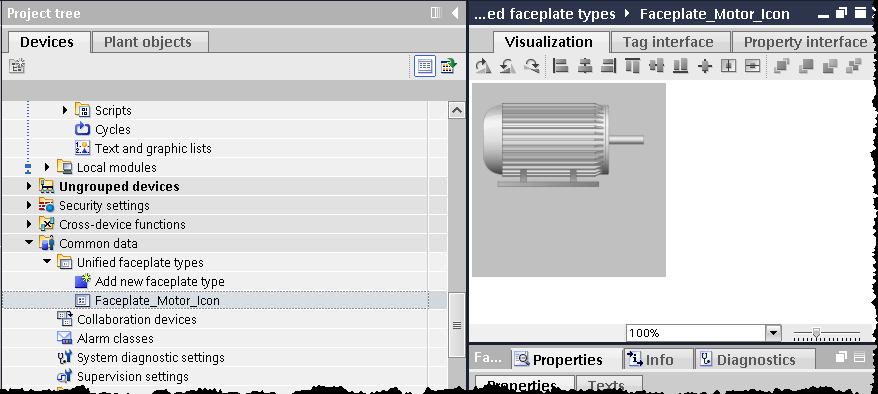

13 Agenda WinCC Unified systém 1 Úvod, Architektura systému WinCC Unified - Hladík 2 Faceplate - Plachý 3 Java script - Hladík 4 Archivace dat - Hladík 5 Reportování - Plachý 6 Options - Hladík 7 Licence přehled, Srovnání - Hladík Strana 13

14 WinCC Unified V16 Uživatelské rozhraní (User Interface) Unified Faceplates Unified Comfort Panel PC Stejné faceplate pro unified Comfort panely i pro aplikace na PC Rozhraní Rozhraní simple tag types, PLC UDT types Popup okno Popup je vytvořeno až v runtime. Nemusí být v projektu umístěno na obrazovku Interface faceplate se přenese i do popup okna Systémová funkce Vytvořte si vlastní knihovnu objektů s rozhraním pro napojení na proces Strana 14

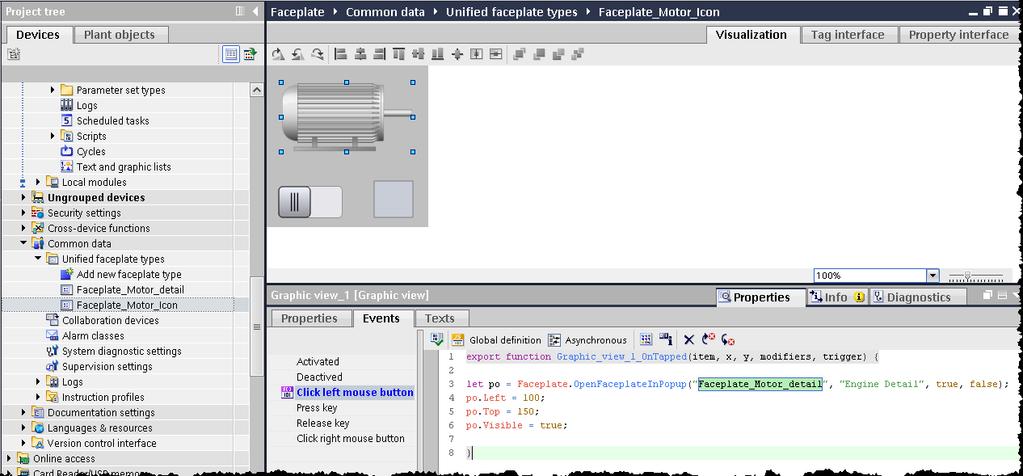

15 Faceplate Editor Upozornění: Umístění: adresář Common data v project tree Faceplate Screen Editor Dynamic SVGs nejsou podporovány Controls nejsou podporovány Systemové funkce fungují jen uvnitř JavaScriptu Versioning v library není ve verzi 16 podporováno Strana 15

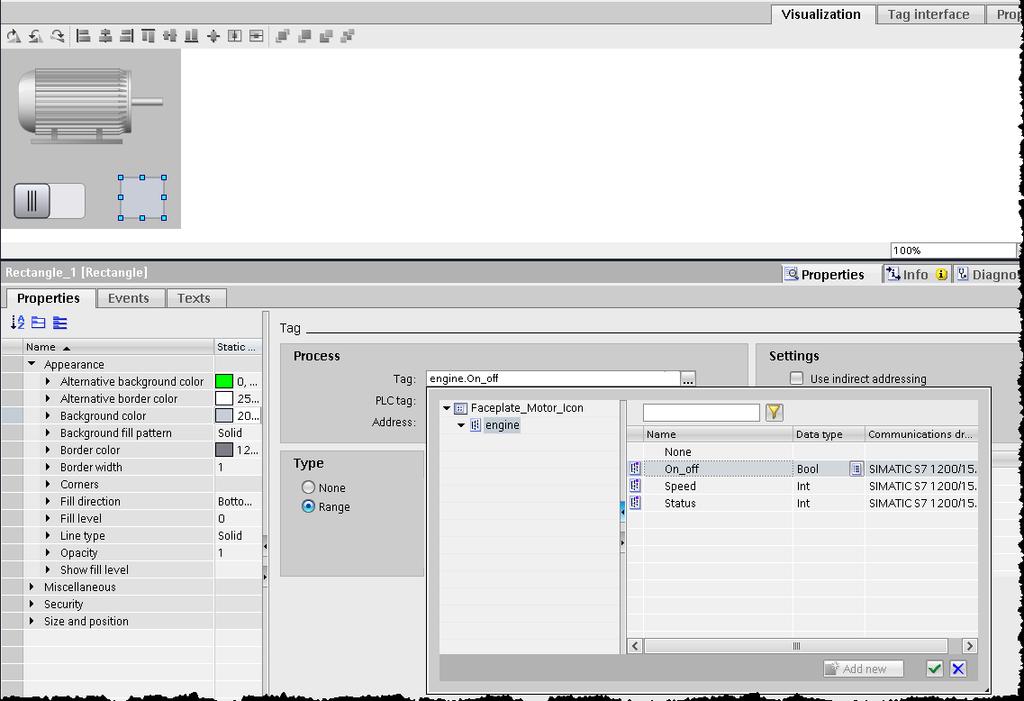

16 Faceplate Editor Tag interface Upozornění: Napojení na faceplate je možné pouze přes Tagy z Interface UDT in UDT funguje UDT obsahující Struct nefunguje! Pro PLC UDT použijte Data Type Struct Výběr z PLC Strana 16

17 Faceplate Editor připojení Tagů Objekt v Facplate Pouze Tag z Interface je k dispozici Strana 17

18 Faceplate Editor umístění na obrazovku Použít Use the prázdný empty Faceplate container Drag & & Drop the Faceplate přímo direct na in the obrazovku Screen Strana 18

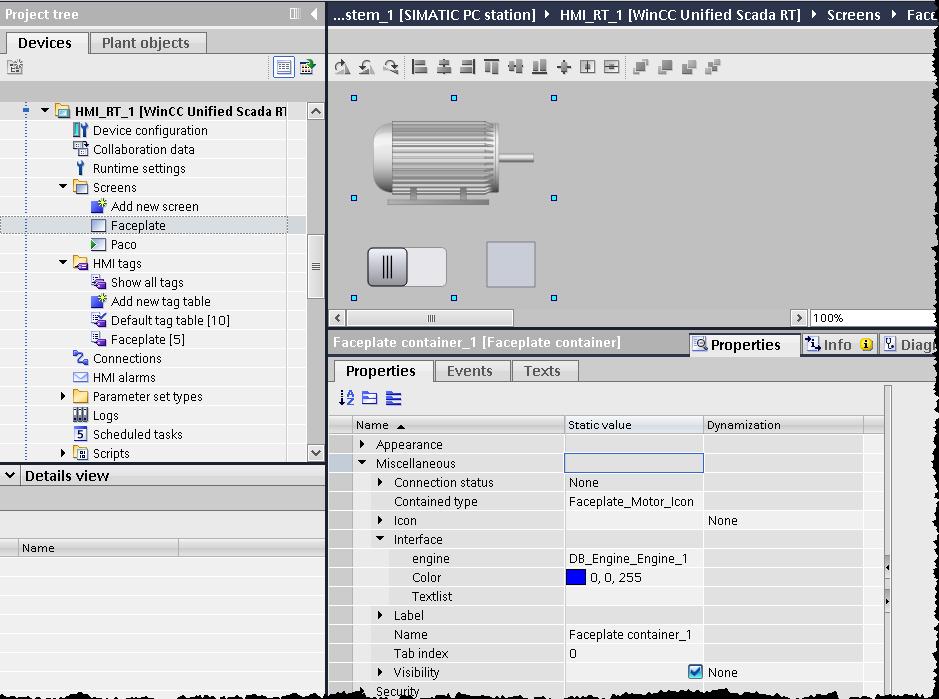

19 Faceplate Editor připojení k interface Faceplate instance interface Strana 19

20 Faceplates Popups Stejné interface objektu a ovládacího okna Popup je vytvořen dynamicky v runtime. Nepotřebuje svůj vlastní objekt na obrazovce Faceplate interface je přeneseno z objektu do ovládacího okna Snippet pro zavolání systémové funkce Po kliknutí na objekt se otevře ovládací okno Ovládací okno Faceplate Strana 20

21 Faceplates popup volaný z Faceplate zavolání Called Faceplate type type, který se generuje přímo v Runtime False = PopUp window je svázáno se svým rodičovským Faceplate (je zavřeno automaticky se změnou obrazovky) Strana 21 Absolutní pozice na obrazovce Viditelnost Popupu : True = visible False = invisible

22 Agenda WinCC Unified systém 1 Úvod, Architektura systému WinCC Unified - Hladík 2 Faceplate - Plachý 3 Java script - Hladík 4 Archivace dat - Hladík 5 Reportování - Plachý 6 Options - Hladík 7 Licence přehled, Srovnání - Hladík Strana 22

23 Pokročilé skriptování se silou JavaScriptu JavaScript je široce rozšířený a snadno naučitelný skriptovací jazyk Jeden skriptovací jazyk pro pro všechny platformy (Panel a PC Systémy) Využívá objektově-orientovaný přístup pro práci s daty, objekty, třídami a s dědičností Předefinované Code Snippets pro nejčastější úlohy v rámci TIA Portálu Integrované debugging funkcionality Na straně serveru přípraven přístup k (síťovému) souborovému systému a k databázím Strana 23

24 Skript Editor Pomocí nového skriptovacího editoru lze vytvářet eventy, dynamizovat vlastnosti objektů a spouštět funkce na pozadí! Strana 24

25 Autocomplete Může být vyvoláno pomocí Kliknutím na tlačítko Stisknutím kombinace kláves Ctrl & Space Po přidání. za element objektového modelu Automatické doplňování pomáhá dokončit funkci WinCC Strana 25

26 Tooltips Pomocí tlačítka Parameter information se zobrazí také ToolTip pro vybranou funkci Po zadání ( za jméno funkce se zobrazí ToolTip Velké množství funkcí poskytuje tzv. ToolTips, který popisuje danou funkci a její parametry Strana 26

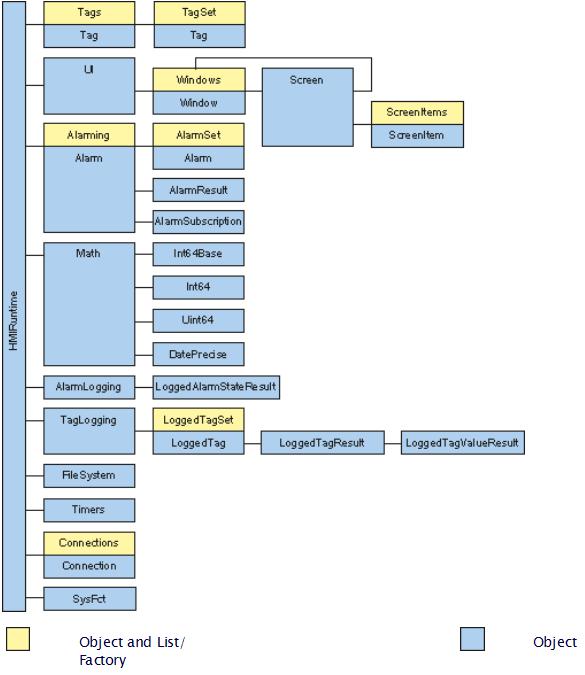

27 Objektový model Strana 27

28 Snippets Klinutím pravého tlačítka v skriptovacím editoru Strana 28

29 Kopírování Tag Property Klinutím pravého tlačítka na vlastnost Vložení do skriptu Strana 29

30 Tag cross reference Tag reference ve skriptech Tagy mohou být použité v různých situacích: Event scripts Systémové funkce Animace vlastností Trigger Tag trigger Po změně jména tagu, všechny reference se automaticky nastaví na nové jméno tagu. Strana 30

31 WinCC Unified System Functions Přehled Unified Comfort Panel PC Předdefinovaná sada standardních funkcí pro nejčastěji požadované úlohy Systémové funkce jsou dostupné pro události a plánované úlohy. Systémové funkce poskytují standardní funkcionality, které mohou být použity bez znalostí psaní skriptů. Dávají přístup k WinCC Unified runtime objektům jako jsou tagy, alarmy, objekty na obrazovkách a k funkcím jako je například StopRuntime Přímý přístup k WinCC Unified objektům a funkcím např., SetTag, ChangeScreen, LogOff Strana 31

32 WinCC Unified System Functions Detaily Unified Comfort Panel PC Systémové funkce jsou Sada funkcí pro snadnější manipulaci s obrazovkami, alarmy, tagy, záznamy atd. Dostupné jsou pro události v obrazovkách a pro nebo pro jejich objekty anebo pro plánované úlohy Systémové funkce mohou být Poskládané pro vytvoření sekvence funkcí Konvertovány do JavaScriptu a poté začleněny do rozsáhlého kódu. Strana 32

33 Možnosti nasazení JavaScript Přehled nasazení Scheduled tasks Screen in xx min Cyclic Tag triggered Alarm triggered Event context Properties context Spouštěno pravidelně, nejrychlejší cyklus je 100ms Na základě změny jednoho nebo více tagů Na základě definovaného stavu alarmu Spouštění akcí na základě události, např. stisk tlačítka nebo změna vlastnosti objektu Mohou být cyklické nebo na základě změny tagu Z důvodů výkonu je lepší cyklické skripty omezovat Reaguje na změnu hodnoty Reaguje na změnu v alarmovém systému Hints: Všechny úlohy sdílí obsah skriptu Rozdílné úlohy mohou přistupovat k běžným globálním parametrům Každý požadovaný modul musí být odkazován pomocí 'import příkazu Bez přístupu k objektům obrazovek Z důvodů výkonu je lepší cyklické skripty omezovat Hints: Skripty vlastností nemohou přistupovat ke globálním parametrům ani k parametrům ze stejné obrazovky.každý skript se odkazuje na modul, který byl importován pomocí 'import příkazu, ačkoliv každý skript dostane svoji kopii parametrů Strana 33

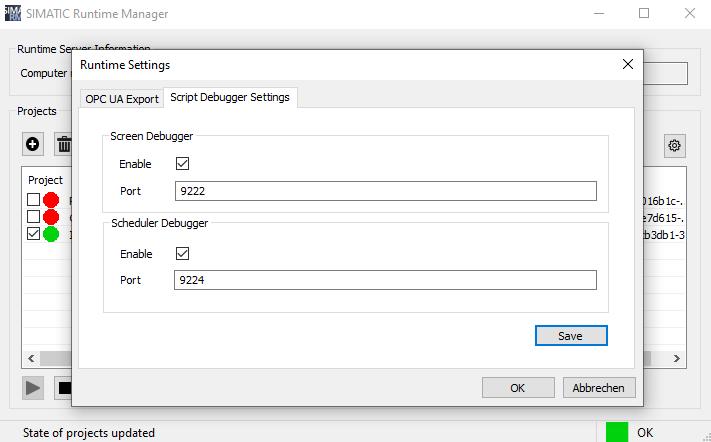

34 WinCC Unified Scripting Scripting (JavaScript) Debugging Unified Comfort Panel PC Povolení ladění skriptů pomocí SIMATIC Runtime Manager Přístup do externího Scripting Debugger pomocí Google Chrome na lokálním WinCC Unified serveru Vlastnosti Script Debugging Nastavení breakpoints Procházení kódu krok za krokem během runtime Watch pro proměnné Strana 34

35 RTIL Trace viewer Trace Viewer zobrazuje všechny alarmy, které jsou vyjmenované v konfigurovatelném TraceCatalog. Traces jsou zobrazeny v tabulkové formě a mohou být filtrované. Alarmy lze exportovat do textových nebo CSV souborů. RTIL Trace Viewer je samostatná aplikace. Umístnění: C:\Program Files\Siemens\Automation\WinCCUnified\bin\RTILtraceViewer Strana 35

36 Agenda WinCC Unified systém 1 Úvod, Architektura systému WinCC Unified - Hladík 2 Faceplate - Plachý 3 Java script - Hladík 4 Archivace dat - Hladík 5 Reportování - Plachý 6 Options - Hladík 7 Licence přehled, Srovnání - Hladík Strana 36

37 Logging - SQLite Unified Comfort Panel PC SQLite je relační databázový systém. Je obsažena v samostatné knihovně, není třeba další instalace. Unified RT systém využívá SQLite jako defaultní databázi. Strana 37

38 Logging SQL Server Unified ComfortPanel PC SQL Server je relační databázový a analytický systém. Po instalaci Microsoft SQL, není možné použít ukládání pomocí SQLite. Existující SQLite souborů zůstávají, ale nejsou již dostupné prostřednictvím HMI RT. Aby bylo možné použít Microsoft SQL, systém poskytuje instalační sadu jako option Strana 38

39 WinCC Unified V16 Logging File-based vs. Databased Unified Comfort Panel PC Unified Comfort Panel PC File-based Logging Databased Logging SQLite MS SQL 2016 SP2 64 Bit 5000 Max. Logging Tags Max. number of Power Tags No of Archive : 1000 data per Archive : No of/data per Archive Depending on storage capacity Cyclic, On demand, On change Aggregation Cyclic, On demand, On change Comparison, Value, Relative Value, Swinging Door Smoothing Comparison, Value, Relative Value, Swinging Door Yes (e.g. day, week, month, year) Compression archives Yes (e.g. day, week, month, year) Yes (copy log file manually) Backup Yes (automated backup) Strana 39

40 Logging Tags licenční koncept Unified Comfort Panel 5 k PC Unified Comfort Panels Souborová databáze do Logging Tags (součástí dodávky) 0 File based Unified PC Systems Souborová databáze do Logging Tags Licence pro Logging Tags: 100, 500, 1,000, 5,000 (countable) Možnost změny databázového systému z důvodu rostoucích požadavků Unified comfort panel PC Strana 40

41 Logging Tags Licenční koncept max. Unified PC Systems 5 k 0 File based Database (PC systems) Nakonfigurujte databázový systém na základě vašich požadavků Database Logging (optional), rozšiřitelný až do maxima Power Tagů Licence pro Logging Tags: 100, 500, 1,000, 5,000, , (countable) Filebased Logging Database Logging Strana 41

42 Trend Control Flexibilní vyhodnocení procesních dat Unified Comfort Panel PC Volně konfigurovatelný prohlížeč trendů pro online a historická data v různých trend areas Uživatelské nastavení zobrazení trendů, např barva, typ čáry, zobrazení hodnot, pozadí Přímé vyhodnocení online a historických dat včetně porovnání v různých časových intervalech Uživatelské rozhraní například počet křivek, pravítko, časový interval, tisk, export Strana 43

43 V16 - PC Options Objednací informace WinCC Unified Logging 1 Package (DVD) Online Software Delivery (OSD) WinCC Unified Logging Tags (100) 6AV2157-2DA00-0AB0 6AV2157-2DA00-0LB0 WinCC Unified Logging Tags (500) 6AV2157-1EA00-0AB0 6AV2157-1EA00-0LB0 WinCC Unified Logging Tags (1000) 6AV2157-2EA00-0AB0 6AV2157-2EA00-0LB0 WinCC Unified Logging Tags (5000) 6AV2157-1FA00-0AB0 6AV2157-1FA00-0LB0 WinCC Unified Logging Tags (10.000) 2 6AV2157-2FA00-0AB0 6AV2157-2FA00-0LB0 WinCC Unified Logging Tags (30.000) 2 6AV2157-6FA00-0AB0 6AV2157-2FA00-0LB0 WinCC Unified Database Option 6AV2154-0BS01-6AA0 6AV2154-0BS01-6LA0 1 independent of WinCC Unified version 2 Database Option Celkový počet ukládaných tagů může být navyšován (countable) dle potřeb. Logging Tagy jsou použitelné pro SQLite a MS SQL. Strana 44

44 Agenda WinCC Unified systém 1 Úvod, Architektura systému WinCC Unified - Hladík 2 Faceplate - Plachý 3 Java script - Hladík 4 Archivace dat - Hladík 5 Reportování - Plachý 6 Options - Hladík 7 Licence přehled, Srovnání - Hladík Strana 45

45 Požadavky na Reporting Excel Operační sysstém Prohlížeč MS Excel Build (32- or 64-bit) Windows 10 Version < 1903 Windows 10 Version > 1903 Windows 10 Version >= 1903 Internet Explorer 11 Microsoft Edge Reporting je funkčnost z Unified jádra. Je součástí základního produktu. Strana 46

46 Reporting setup Instalace Instalační balíček WinCC Unified na "DVD_2", dvojklik na soubor: "Support\Reporting\SIMATIC_WinCC_Unified_Reporting_ <Version number>.exe. Licencování Manuální vytvoření reportu nevyžaduje žádnou další licenci. Tag/Recurrence (opakování) trigger vyžaduje další licenci. Reporting lze nainstalovat i bez TIA komponent. Strana 47

47 Reporting Unified Comfort Panel PC Oblast Reportu Data z jaké tabulky Unified RT Data Jaký časový rozsah Která data V runtime se konfigurují tiskové úlohy (reporty) pomocí 1 "Reporting controlu. Strana 48 Reporty jsou založeny na templates vytvořených 2 v Excel. Pomocí Unified add-in se provede výběr dat z WinCC 3 Unified RT, která budou dostupná v template.

48 Reporting Předpoklady pro vytvoření template Vytvoření proměnných, ze kterých se budou generovat reporty. Umístění Reports control na obrazovku (Lze udělat i později). Compile & download. Reporting zahrnuje: online tags, logging tags, log alarms a Performance insight elementy*. Strana 49 *Pouze když je nainstalována nadstavba Performance Insight

49 Reporting Postup práce Krok 1 Reporting add-in Krok 2 Report Templates Krok 3 RT Configuration Instalace doplňků do MS Excelu, aby bylo možné se napojit na konfiguraci WinCC Unified a vložit z něj data do Exlelového souboru. Vytvoření temlate reportu soubor v MS Excelu s daty z WinCC Unified Nastavení tiskových úloh (Report Jobs) Strana 50

50 Reporting add-in Setup Výběr komponent, které se budou instalovat Reporting Excel Addon vybrat v případě, že se budou používat report ve formátu.xlsx. Reporting PDF Addon vybrat v případě, že se budou používat report ve formátu.pdf. Excel Addon je potřeba na PC, kde budou připravovány templaty pro reporty. Strana 51

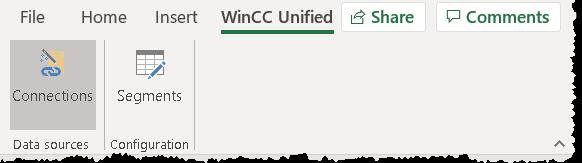

51 Reporting Přidání add-in do Excelu Přijde zpráva, WinCC Unified Add-In byl umístěn do toolbar. Strana 52

52 Reporting Postup práce Krok 1 Reporting add-in Krok 2 Report Templates Krok 3 RT Configuration Instalace doplňků do MS Excelu, aby bylo možné se napojit na konfiguraci WinCC Unified a vložit z něj data do Exlelového souboru. Vytvoření temlate reportu soubor v MS Excelu s daty z WinCC Unified Nastavení tiskových úloh (Report Jobs) Strana 53

53 Reporting připojení k serveru User Login Zadání adresy serveru. Zadání pověření Excel Add-in používá certifikát, který byl vybrán v WinCC Unified Configuration. Klik na tlačítko Login. Skutečný RT projekt musí běžet. Simulation nestačí (nefunguje to) Strana 54

54 Reporting Loading configuration Load tlačítko zobrazí všechny objekty, které jsou k dispozici pro report template z WinCC Unified RT. Výběr objektů, které budou použité v template. Potvrzení výběru tlačítke OK. Spojení se serverem je vytvořeno. Strana 55

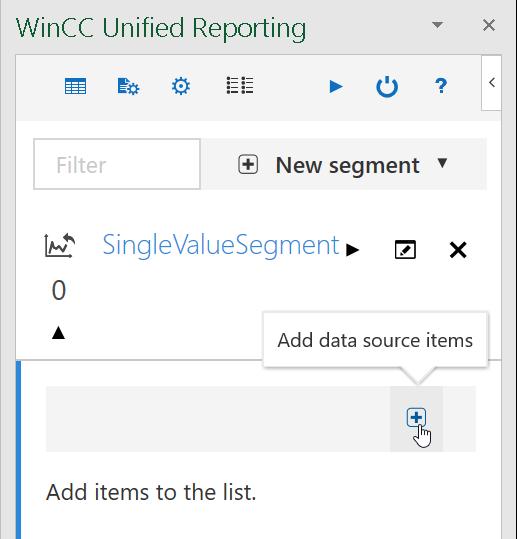

55 Reporting Vytvoření templatů Segmenty Každý segment je datová oblast, kam se z WinCC Unified RT přetáhnou vybraná data. Jsou zde dva typy segmentů: Time series segments Single value segments Report template může mít i více segmentů. Strana 56

56 Reporting Single value segments Obsahuje jen jednu hodnotu pro každý datový zdroj v jednom segmentu. Hodnotu lze doplnit o doplňující informace jako jsou časová značka a jméno proměnné. Jako zdroj dat jsou logging tags a online tags. Strana 57

57 Reporting Time series segments Zobrazuje dvě tabulky Tabulku s popisem, jaká data jsou zobrazena(legend table) Tabulka s vlastními daty (data table). Data table obsahuje vybraný časový úsek hodnot ze zdroje dat Zdrojem dat jsou log alarms, logging tags a user-defined columns. Strana 58

58 Reporting Postup práce Krok 1 Reporting add-in Krok 2 Report Templates Krok 3 RT Configuration Instalace doplňků do MS Excelu, aby bylo možné se napojit na konfiguraci WinCC Unified a vložit z něj data do Exlelového souboru. Vytvoření temlate reportu soubor v MS Excelu s daty z WinCC Unified Nastavení tiskových úloh (Report Jobs) Strana 59

59 Reports Control Report control lze najít v tabulce My controls. Strana 60

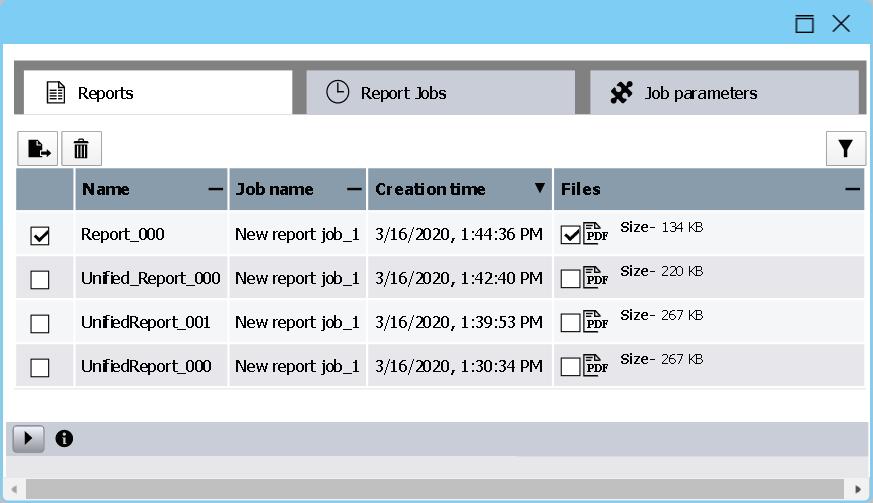

60 Reports Control Reports tab Zobrazuje reporty, který byly již vygenerovány Job parameters tab Správa nastavení parametrů report jobů. Report Jobs tab Vytvoření, správa a manuální spuštění report jobů Strana 61

61 Job parameters Přidat nový template Jméno template Prohlížení souboru template Strana 62

62 Job parameters Přidat nový trigger Výběr typu trigeru Tag/Recurrence (opakování) trigger vyžaduje další licenci. Strana 63

63 Job parameters Tag trigger parametry Parametry triggeru opakování Strana 64

64 Job parameters Kam budou reporty ukládány (read only parametr) Strana 65

65 Report Jobs tab Vytvoření nového report jobu Jméno report jobu Výběr, kam se bude report ukládat Výběr template Výběr triggeru Výběr typu souboru Strana 66

66 Reports tab Export vybraných jobů Smazání vybraných jobů V této tabulce jsou zobrazeny již vygenerované reporty. Strana 67

67 Objednací čísla WinCC Unified Options (PC) Package (DVD) Online Software Delivery (OSD) WinCC Unified Report Execution 6AV2157-0BQ01-6AB0 6AV2157-0BQ01-6LB0 Strana 68

68 Agenda WinCC Unified systém 1 Úvod, Architektura systému WinCC Unified - Hladík 2 Faceplate - Plachý 3 Java script - Hladík 4 Archivace dat - Hladík 5 Reportování - Plachý 6 Options - Hladík 7 Licence přehled, Srovnání - Hladík Strana 69

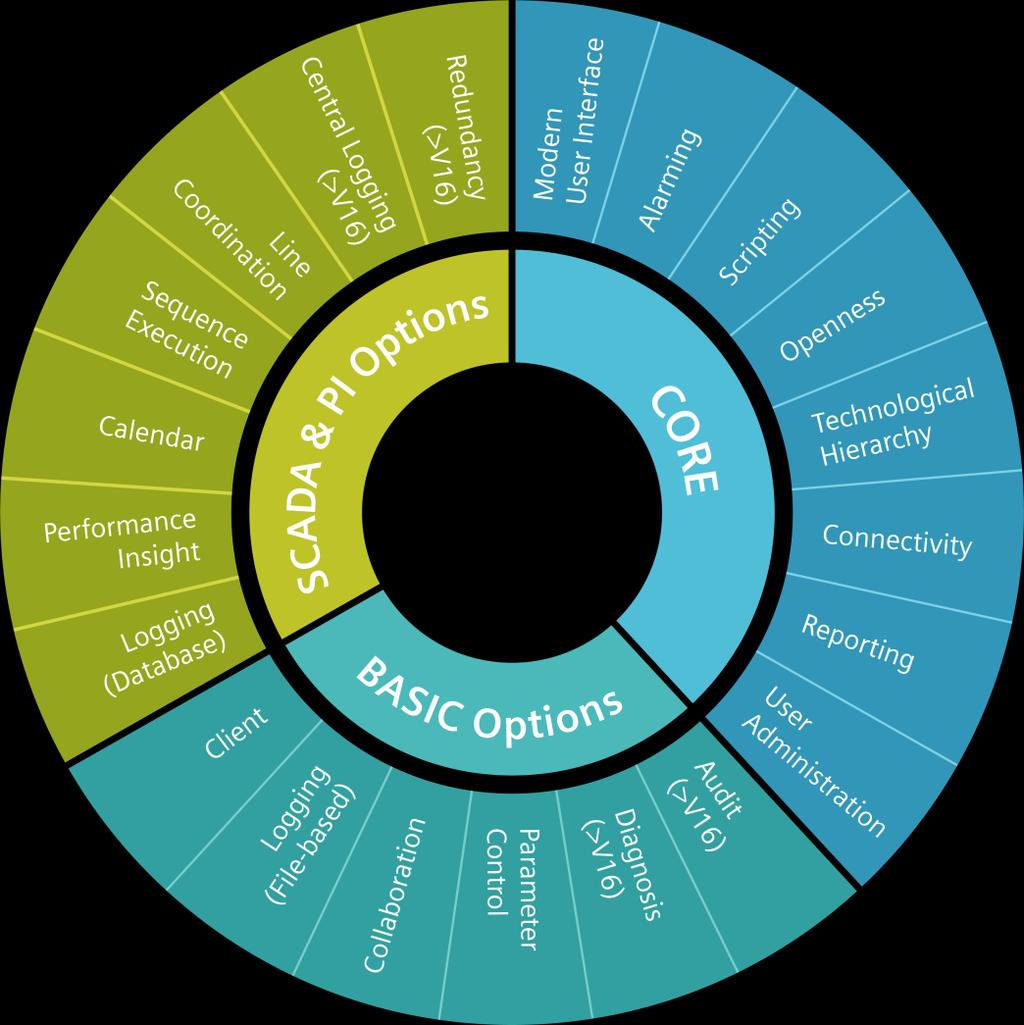

69 Configuration - PC Systems WinCC Unified PC Runtime - options rozšiřitelné od operátorských panelů až po systémy pro řídící centra přizpůsobitelné, tak aby vyhovovalo každé aplikaci lokální datový zdroj s osvědčenými vývojářskými nástroji v TIA Portalu Strana 70

70 WinCC Unified V16 Základní funkce Core functionality Description Unified Comfort Panels Unified PC Runtime User Interface Připraveno pro všechna zařízení Connectivity Připojení na řídící systémy a IT pomocí standardního rozhraní Alarming Přehled o situaci ve vašem zařízení Reporting Reportovací funkce ( na základech Microsoft Excel) 1 Scripting Rozsáhlé možnosti skriptování během Runtime Openness Engineering Rychlé uvedení na trh pomocí automatizace vývoje Openness Runtime Rozšíření runtime funkcí a zdroj dat Technological Hierarchy Modulární a standardizovaný koncept pro stroje a linky User Administration Lokální správa uživatelů a přístupových práv 1 Automatické generování reportů jako option Připraveno Připraveno (s omezením) Připravuje se Nelze Strana 71

71 WinCC Unified V16 Basic Options Basic Options Description Unified Comfort Panels Unified PC Runtime File-based Logging Lokální archivace dat pro malé a střední aplikace (Logging Tags zahrnuty) (Logging Tagy jako option) Parameter Control Výměna výrobních parametrů a výrobních příkazů (zahrnuto) Collaboration Vytvoření distribuovaného systému Clients Flexibilní, využívající web technologie vzdálené monitorování a ovládání Audit Dokumentování a validování v souladu s normami a požadavky, 21 CFR Part 11 Připraveno Připraveno (s omezením) Připravuje se Nelze Strana 72

72 WinCC Unified V16 SCADA Options SCADA Options Description Unified Comfort Panels Unified PC Runtime Database Option Výkonný, rozsáhlý a dlouhodobý archiv Redundancy Zvýšení dostupnosti a spolehlivosti Central Logging Centrální archivační nástroj Připraveno Připraveno (s omezením) Připravuje se Nelze Strana 73

73 WinCC Unified V16 Plant Intelligence Options Plant Intelligence Options Description Unified Comfort Panels Unified PC Runtime Calendar 1 Správa událostí a stavů pomocí kalendáře Performance Insight 1 Vizualizace a analýza výkonnostních ukazatelů pomocí KPI a d time/state modelu Plant Intelligence Options Description Unified Comfort Panels Unified PC Runtime Line Coordination 1 Q2 / 2020 Koordinace a synchronizace strojů a výrobních jednotek pomocí recipe-controlled procedur Sequence Execution 1 Q2/2020 SSR Flexibilní uspořádání automatických kroků ve výrobním procesu včetně manuálních zásahů 1 Povinnost použítt Technological Hierarchy Připraveno Připraveno (s omezením) Připravuje se Nelze Strana Page 74 74

74 Agenda WinCC Unified systém 1 Úvod, Architektura systému WinCC Unified - Hladík 2 Faceplate - Plachý 3 Java script - Hladík 4 Archivace dat - Hladík 5 Reportování - Plachý 6 Options - Hladík 7 Licence přehled, Srovnání - Hladík Strana 77

75 Objednací informace Vývojářské licence WinCC Unified Engineering Package (DVD) Online Software Delivery (OSD) WinCC Unified Comfort ES 6AV2151-0XB01-6AA5 6AV2151-0XB01-6LA5 WinCC Unified PC (10k) ES 6AV2153-2FB01-6AA5 6AV2153-2FB01-6LA5 WinCC Unified PC (100k) ES 6AV2153-2GB01-6AA5 6AV2153-2GB01-6LA5 WinCC Unified PC (Max) ES 6AV2153-0XB01-6AA5 6AV2153-0XB01-6LA5 WinCC Unified PC (1k) ES Trial 6AV2153-2EB01-6AA7 Download via SIOS Objednací čísla pro WinCC Unified lze nalézt na SIOS: Strana 78

76 Kompatibilita licencí pro vývojáře nový zákazníci WinCC Unified (TIA Portal) V16 Engineering System valid for.. Unified Comfort Panels Unified PC Runtime WinCC (TIA Portal) V16 Comfort Panels WinCC RT Advanced WinCC RT Professional PC (max.) (max.) (max.) PC (100k) (100k) (max.) PC (10k) Comfort (10k) Nový zákazníci s WinCC Unified: Licence pro WinCC Unified (TIA Portal) je také platná pro vývoj aplikací za použití WinCC V16 (TIA Portal). Licence WinCC Unified V16 license nemůže být použita pro WinCC verze menší než V16 (TIA Portal)! Strana 79

77 Kompatibilita licencí pro vývojáře Stávající zákazníci WinCC (TIA Portal) V16 WinCC Unified (TIA Portal) V16 Engineering System valid for Comfort Panels WinCC RT Adv. WinCC RT Prof. Unified Comfort Panels Unified PC Runtime WinCC Prof. (max) (max.) (100k) WinCC Prof. (4k) (4k) (10k) WinCC Prof.(512) (512) (10k) WinCC Advanced (10k) WinCC Comfort Stávající zákazníci s WinCC (TIA Portal): Licence WinCC (TIA Portal) je také platná pro vývoj WinCC Unified (TIA Portal). Strana 80

78 Promotion Packages Available until 31/12/2020 WinCC Unified PC (1k) RT WinCC Unified PC (1k) RT Parameter Control (PC) Logging Tags (100) Report Execution WinCC Unified PC (10k) RT WinCC Unified PC (10k) RT Parameter Control (PC) Logging Tags (1000) Report Execution WinCC Unified PC (50k) RT WinCC Unified PC (50k) RT Parameter Control (PC) Logging Tags (1000) Report Execution Database Option Client Operate (1) 6AV2155-2ES01-6AL0 6AV2155-2FS01-6AL0 6AV2155-1GS01-6AL0 Packages only available via Online Software Delivery (OSD) Strana 81

79 IPC Promotion Packages incl. Clients (Update: August 2020) WinCC Unified PC RT + 1 Client WinCC Unified PC RT 150 Parameter Control Logging Tags (100) Client Operate (1) 6AV2155-3DV01-6AA0 WinCC Unified PC RT + 2 Clients WinCC Unified PC RT 150 Parameter Control Logging Tags (100) Client Operate (2) 6AV2155-3DW01-6AA0 WinCC Unified PC RT 500 Parameter Control Logging Tags (200) Client Operate (1) 6AV2155-1EV01-6AA0 WinCC Unified PC RT 500 Parameter Control Logging Tags (200) Client Operate (2) 6AV2155-1EW01-6AA0 Only with concurrent order of a SIMATIC IPC see SIOS ( ) Strana 82

80 Promotion Packages Plant Intelligence Options Available until 31/12/2020 WinCC Unified Plant Intelligence Optionen Calendar Option (Basis) Performance Insight Option (Basis) Logging Tags (100) 6AV2155-0XP01-6AL0 Packages only available via Online Software Delivery (OSD) Strana 83

81 Configuration V16 - PC Systems WinCC Unified PC Runtime Co vše je obsaženo? >10 <128 Co je součástí dodávky? Openness (vývoj, runtime, uživatelské web objekty, skriptování Dvě klientská rozhranní jedno pro lokální přístup plus jedno další pro dálkový přístup S7 spojení ( do 10) OPC UA DA Server & Client Reportovací systém (ruční spouštění) Objektově orientovaný vývoj za použití technological hierarchy Strana 84 Power Tags Power Packs k 50k 100k Max (600k) Možná rozšíření S7 spojení do 128 Archivace / logging tags ( SQLite do 5000, s MS SQL bez limitů Další klientská rozhraní ( až 150 současně)

82 Porovnání funkcí WinCC Unified / RT Advanced / WinCC RT Professional (V16) Functions WinCC Unified PC V16 RT Advanced V16 WinCC RT Professional V16 PowerTags Alarms ES: 10, 100k, max. RT: 150, 500, 1k, 2,5k, 5k, 10k, 100K, 50K, 100k,max (600k) (Number of bit messages) (Number of analog messages) 32 alarm classes, 32 External Tags: Internal Tags : Bit messages 500 Analog messages ES: 512, 4k, max. RT: 128, 512, 2k, 4k, 8k, 64k, 100K, 150K, 265k 150, alarm classes 17 alarm priorities (0 to 16) Server/client 1 server / 100 clients No 1 server / 32 clients WebNavigator WebUX No No 1, 3, 10, 30, 100 clients Unified Clients 1, 3, 10, 30, 100 clients No Recipes **) Recipes:? / Elements per recipe: 1000 Elements per recipe: 2000 Recipes: 500 / Elements per recipe: PLC Connections Up to 128 connections, (more than 10 Connections with SIMATIC NET ) 8 Up to 128 connections, -max. 128 x S / S Connections -max. 64 x S7-300 / 400 Connections (more than 10 Connections with SIMATIC NET ) Strana 85

83 Functional differences between WinCC Unified / RT Advanced / WinCC RT Professional (V16) Functions WinCC Unified PC V16 WinCC RT Advanced V16 WinCC RT Professional V16 Screens / screen objects (RT) 2000 No limit / no limit Screens / screen size (RT) x Pixel 1920 x x Pixel Screens / screen size (ES) x Pixel 1920 x x Pixel Number RT languages support Multi Monitors Logging *) Number of curves per curve display no No yes Archive tags add. 100,500, 1k, 5k,10k,30k Archive tags add. 1,500, 5,000 Unlimited (up to max number. Power tags) max. 80,000 (server) gesture and multitouch functionality is supported Scrolling in lists (gesture control) Wiping in Touch Area (new control) (gesture control) No Two-hand operation Zooming within a control screen (Decluttering) Two-hand operation Strana 86
