1 HMI Panely TIA na dosah Siemens

2 Kontakt Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha Strana 2

3 Jaké panely jsou k dispozici? Strana 3

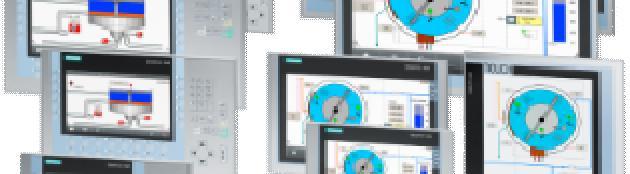

4 SIMATIC HMI operátorské panely Výkon Vytvoření projektu v TIA Portalu Basic HMI Key panely Basic panely Zařízení pro speciální účely Advanced HMI PC-based Průmyslová PC včetně monitorů a tenkých klientů Zařízení pro speciální účely Panel-based Comfort panely Mobilní panely Zařízení pro speciální účely Strana 4 Komplexnost vizualizačních úloh

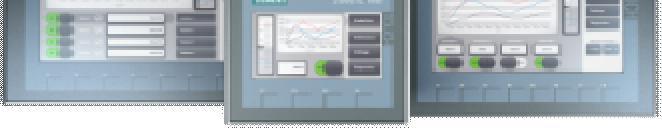

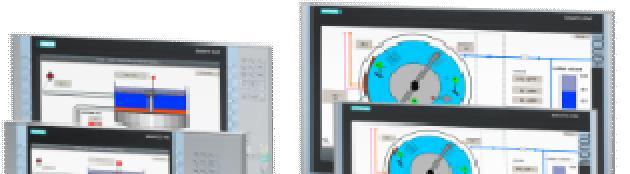

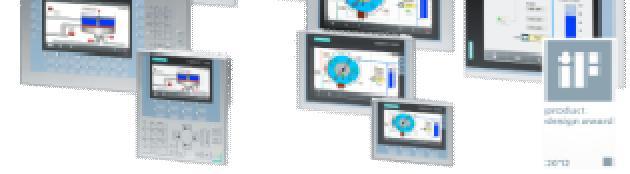

5 SIMATIC HMI operátorské panely ΟJednodušší vizualizační úlohy HMI se základní funkčností, která ale odpovídá potřebám jednodušších aplikací pro menší stroje Výhodná cena Naše řešení: Basic HMI Basic panely 2 nd Generation Key panely Strana 5

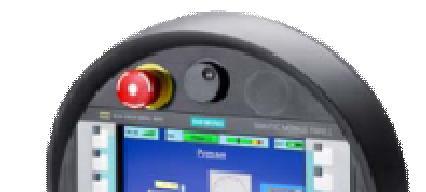

6 SIMATIC HMI operátorské panely ΟSložitější vizualizační úlohy Nadstandardní funkčnost Vynikající širokoúhlé displeje s velkým rozlišením (4 až 22 ) Mobilní sledování a ovládání Naše řešení: Advanced HMI Panel Comfort panely Mobilní panely 2 nd Generation Strana 6

7 Basic panely Strana 7

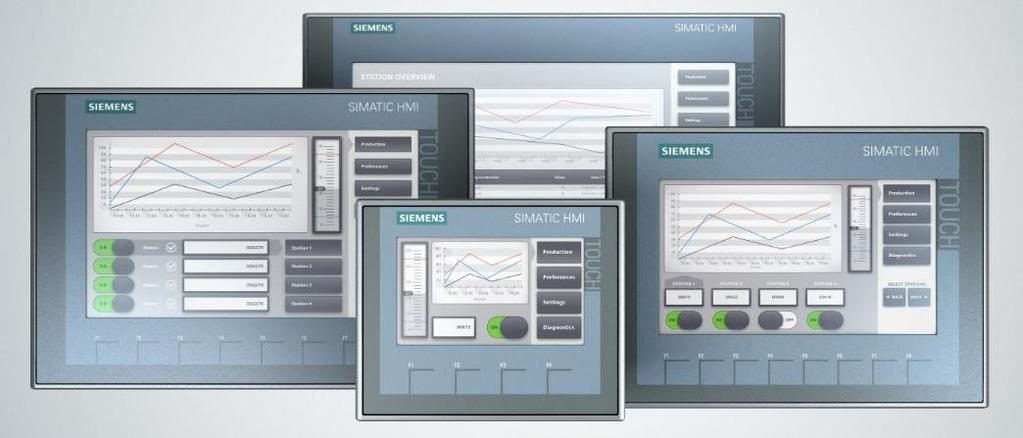

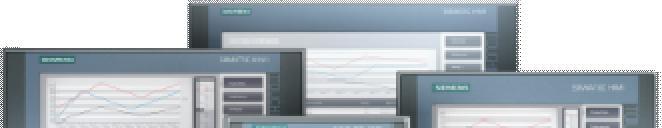

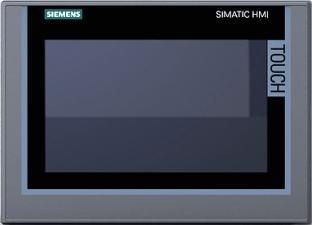

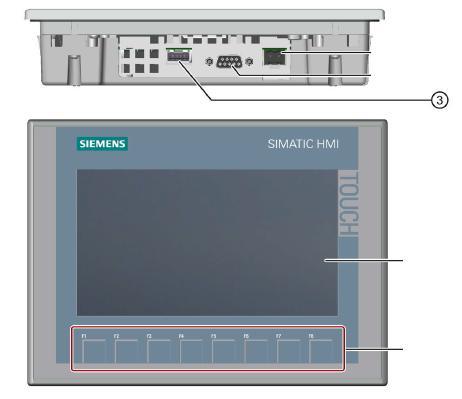

8 Ovládání v blízkosti strojů Basic panely 2nd Generation Operátorské panely s vynikajícími displeji pro všechny aplikace! KTP1200 Basic 6AV2123-2MB03-0AX EUR KTP1200 Basic DP 6AV2123-2MA03-0AX EUR 6AV2181-3MJ20-0AX0 122 EUR 10 ks 6AV2181-3MJ20-0AX0 122 EUR 10 ks KTP900 Basic 6AV2123-2JB03-0AX0 6AV2181-3JJ20-0AX0 6AV2107-0CR00-0BB0 158 EUR Sm@rtServer 6AV2100-0AA04-0AA5 103 EUR WinCC Basic V14 Strana EUR 102 EUR 10 ks Pouze pro TIA Portal od V14 9 Touch + Key 12 Touch + Key 4 Touch + Key Omezení: KTP400 Basic Max. 800 Tagů 6AV2123-2DB03-0AX0 330 EUR Pouze jedno komunikační rozhraní 6AV2124-6DJ00-0AX0 61 EUR Nemá 10 ksslot pro paměťovou kartu Nemá scripty ve VB 6ES7648-0DC60-0AA0 6AV7672-1JB00-0AA0 Nelze použít Faceplate 6AV6645-7AB14-0AS0 120 EUR 65 EUR 88 EUR 1 ks v balení 7 Touch + Key KTP700 Basic 6AV2123-2GB03-0AX0 6AV2124-6GJ00-0AX0 KTP700 Basic DP 6AV2123-2GA03-0AX0 6AV2124-6GJ00-0AX0 5 ks v balení 600 EUR 82 EUR 10 ks 600 EUR 82 EUR 10 ks

9 SIMATIC HMI v platformě TIA Portal Dále používané Basic panely 1nd Generation (pouze Key) KP300 Basic PN 6AV6647-0AH11-3AX0 181,60 EUR 6AV2100-0AA04-0AA5 103 EUR WinCC Basic V14 6AV2107-0CR00-0BB0 158 EUR Sm@rtServer Pouze pro TIA Portal V14 a Basic panely 2nd generation KP400 Basic PN 6AV6647-0AJ11-3AX0 361,00 EUR Strana 9 Omezení: Max. 250 (KP300 Basic)/ 500 Tagů (KP400 Basic) Pouze jedno komunikační rozhraní Nemá slot pro paměťovou kartu Nemá scripty ve VB Nelze použít Faceplate Nelze použít Sm@rtServer Nemá logování na USB (nemá USB rozhraní)

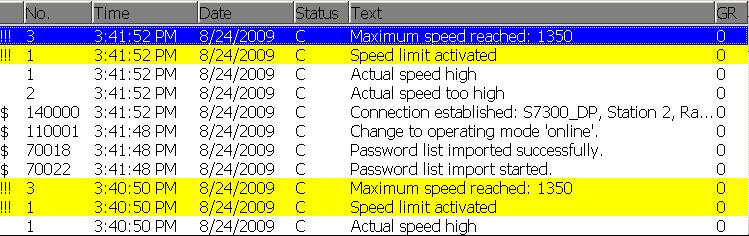

10 Basic panely Strana 10 Sledování řízené technologie Ovládání řízené technologie Pole pro zobrazení aktuální hodnoty veličiny s možností zadání požadované hodnoty. Ovládací tlačítka pro vydání povelu. Funkční tlačítka pro vydání povelu. Text/Graphic list PLC pracuje s hodnotou. Panel pracuje s textem/obrázkem Ovládat může jen pověřená osoba Alarmy textové zprávy o stavu řízeného procesu. Možnost archivace do jednoho logovacího souboru na USB (max záznamů) Akce běžící na pozadí panelu (nezávisle na navolené obrazovce) Web Browser Control (např. pro zobrazení webových stránek z S7-PLC)

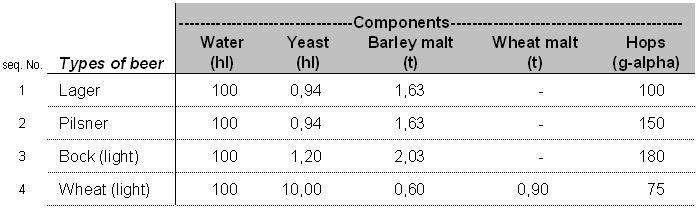

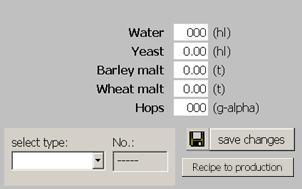

11 Basic panely Recipe elements Sledování řízené technologie Receptury pro jednuduché nastavení výrobních parametrů Ovládání řízené technologie Počet receptur 50 Počet elemetů receptury 100 Velikost datového recordu 32 kb Počet datových recordů 100 Rezervovaná pamět 256 kb Rec_Water Rec_Yeast Rec_BMalt Rec_WMalt Recipe Tags Recipe data record Rec_Hops Export / import recipe data (jeden nebo všechny recipe data records) v CSV format Strana ,94 1,

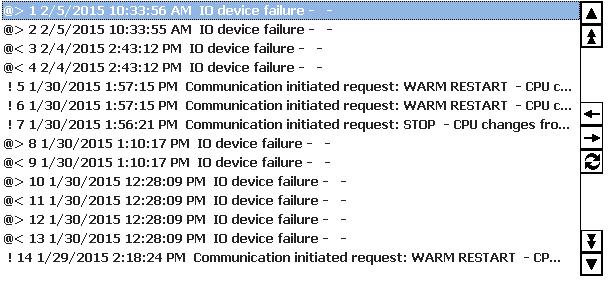

12 Basic panely Sledování řízené technologie Automaticky vytvořená diagnostika řídicího systému System diagnostic view Device view Diagnostic buffer view Ovládání řízené technologie Pouze pro S a S Výběr PLC, které je připojené k panelnostický bufferu, u kterého chceme vidět diagnostický buffer Výpis událostí z diagnostického bufferu vybraného PLC Detail view Podrobný popis problému Strana 12

13 Basic panely Sledování řízené technologie Vytvoření komunikačního kanálu na LOGO! Ovládání řízené technologie Max. 4 connection Strana 13

14 Basic panely Možnost archivace 10 veličin do jednoho logovacího souboru na USB (max záznamů) Online graf sledovaných veličin Archivace veličin USB Strana 14

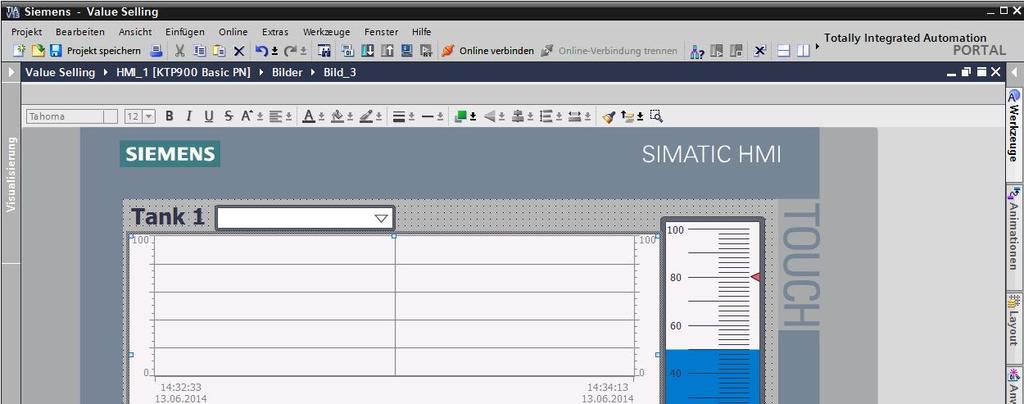

15 WinCC v TIA Portalu Strana 15

16 Basic panely Backup / Restore panelu Co s tím? Nemám zdrojový projekt! Nemám TIA Portal! V jaké verzi firmware je panel udělán? Backup Restore panelu Backup panelu je potřeba udělat ihned a nečekat na poruchu Strana 16

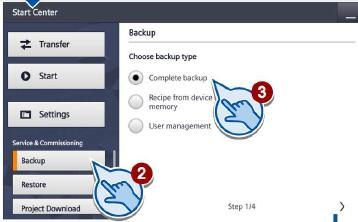

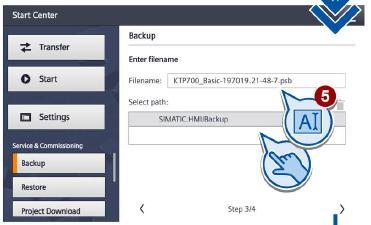

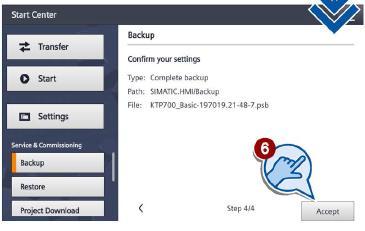

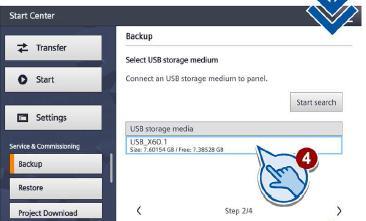

17 Basic panely Backup panelu Strana 17

18 Basic panely Restore panelu Co s tím? Není problém! Mám Backup panelu! 1. Ze skladu vezmu nový panel se stejným objednacím číslem (MLFB) zadní strana panelu 2. Provedu Restore panelu. Strana 18

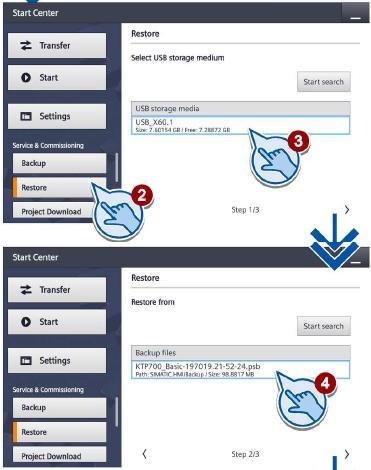

19 Basic panely Restore panelu Strana 19

20 Basic panely Co s tím dále? Přenos projektu do panelu. Přenos firmware do panelu. Export / Import receptur. Archivace měřených hodnot a alarmů. Strana 20

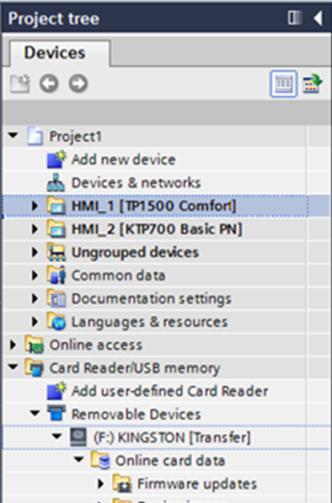

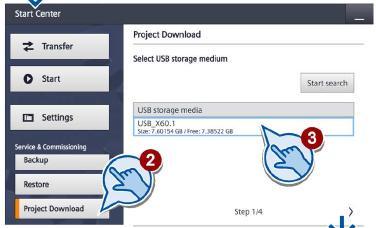

21 Transfer projektu přes USB zařízení Transfer obsahuje Image operačního systému Projekt pro panel Receptury Uživatelé TIA Portal V14 a vyšší! Strana 21

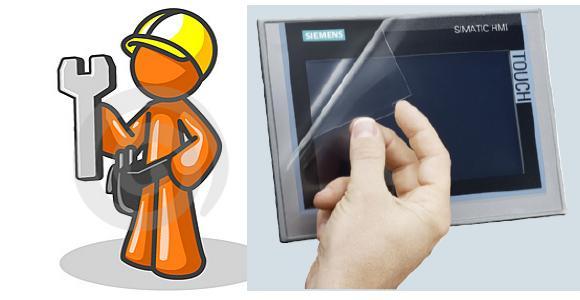

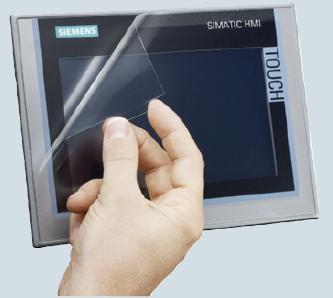

22 Basic panely Ochranná folie Prevence Protective films Pro práci s panelem je bezpečnější používat ochranné folie. Strana 22

23 Basic panely Touch stylus a pen Prevence 6AV7672-1JB00-0AA0 65 EUR 1 ks v balení Touch stylus a touch pen Pro práci s panelem je bezpečnější používat touch stylus nebo touch pen, než klíč, šroubovák nebo kladivo. 6AV6645-7AB14-0AS0 88 EUR 5 ks v balení Strana 23

24 SIMATIC HMI v platformě TIA Portal Čtečka čárového kódu Načtení čárového kódu Čtečka čárového kódu musí být v módu klávesnicea zapisuje do aktivního I/O field. Basic Panely 2nd generation 1 x USB Comfort Panely 1-2 x USB 6GF3320-0HT EUR MV320 6GF3325-0HT EUR MV325 6GF3340-0HT EUR MV340 SIMATIC MV320 CODE READER HANDHELD CODE READER FOR 1D A. 2D CODES E.G.DATA MATRIX, READY TO USE SET WITH READER AND USB CABLE 6' (1.8M) FOR USE WITH MEDIUM TO HIGH CONTRAST CODES, RANGE DEPENDING ON TYPE OF CODE AND SIZE 20MM UP TO 375MM SIMATIC MV325 CODE READER BLUETOOTH HANDHELD CODE READER FOR 1D-BARCODE A. DATA MATRIX, READY TO USE SET WITH READER, CHARGING STATION, ACCESS POINT A. USB CABLE 6' (1.8M) F. MEDIUM TO HIGH CONTRAST CODES, RANGE DEPENDING ON TYPE OF CODE AND SIZE 20MM UP TO 375MM SIMATIC MV340 1D-BARCODE- AND DATA MATRIX- HANDHELD READER; WITH USB-CABLE 6' (1.8M); RANGE 50 MM; Strana 24

25 Jednoduché a efektivní projektování Změna zařízení (Change device) Změna Jednoduše a vizualizace projektu vybrat zse Basic automaticky novy panelů (device) až na aplikace přizpůsobí na novému PC pomocí 3 panelu! kliknutí! Strana 25

26 Jednoduché a efektivní projektování Portrait Optimalizace místa v rozváděči! Strana 26 Lze zvolit, zda bude panel umístěn do dveří rozváděše na výšku nebo na šířku

27 Rychlá údržba Vzdálený přístup Servis Vzdálený ovládání a údržba přístup a přes na vzdálený sledování panel z smartphonu, přístup. panelu. Odkudkoli tabletu nebo ze světa. PC. Úspora cestovních nákladů a minimalizace doby odstávky! 6AV2107-0CR00-0BB0 158 EUR Sm@rtServer Pouze pro TIA Portal od V14 Strana 27

28 Rychlá údržba Vzdálený přístup Nastavení ve WinCC v TIA Portalu Strana 28 Download projektu do panelu

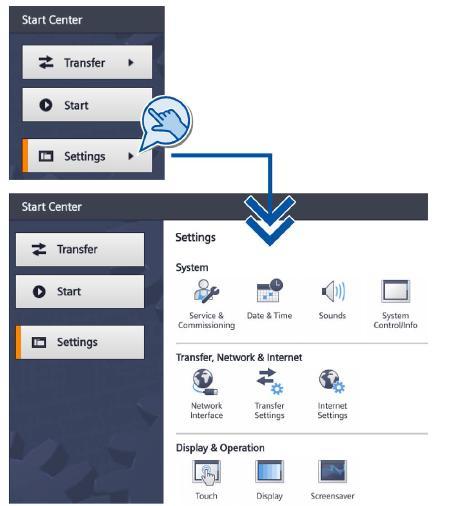

29 Rychlá údržba Vzdálený přístup Zapnutí webového serveru Po zapnutí napájení panelu se automaticky zapne. Po vypnutí HMI RT zůstane v chodu Strana 29 Nastavení v Basic panelu

30 Rychlá údržba Vzdálený přístup Nastavení hesla pro neomezení přístup Posun dolů Nastavení hesla pro přístup pouze pro koukání Neomezení přístup Pouze pro koukání. Nelze ovládat. Strana 30 Heslo pro vynucené převzetí ovládání. Povolení vynuceně převzít ovládání.

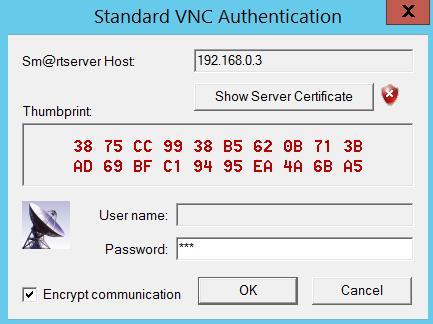

31 Rychlá údržba Vzdálený přístup Zadání IP adresy panelu, který bude vzdáleně ovládán Heslo pro vzdálený přístup, které bylo vytvořeno v panelu. Strana 31

32 Tlačítkové panely Strana 33

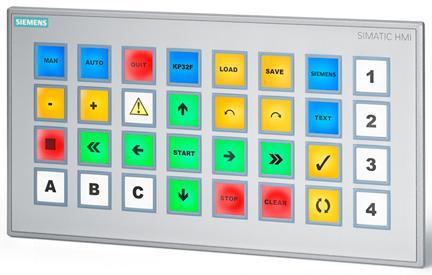

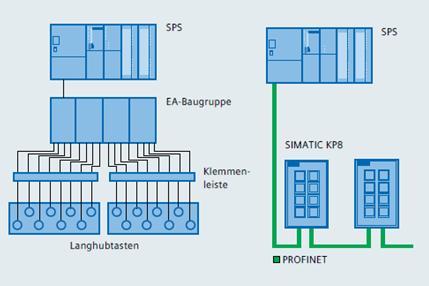

33 SIMATIC HMI v platformě TIA Portal Key Panels - Tlačítkové panely 6AV3688-3EH47-0AX EUR KP32F PN 6AV3688-3AY36-0AX0 278 EUR KP8 PN 6AV3688-3AF37-0AX0 402 EUR KP8F PN Úspory na materiálu není nutno prodrátovat tlačítka (vše jde po ethernetu) Rychlejší uvedení do provozu a modifikace 6AV3688-3XY38-3AX0 118 EUR Prázdné KP8 Strana 34

34 TIA Selection Tool Strana 39 Výběr panelu Výběrový filter Porovnání parametrů různých panelů Speciální verze od vybraného panelu (Starter kit, INOX, SIPLUS,...) Dostupné příslušenství (SD karta, ochrané folie, konektory,...) Optiony (Audit, ProDiag,

35 HMI zařízení pro speciální účely

36 PRO devices Outdoor EX INOX SIPLUS Customized Strana 41

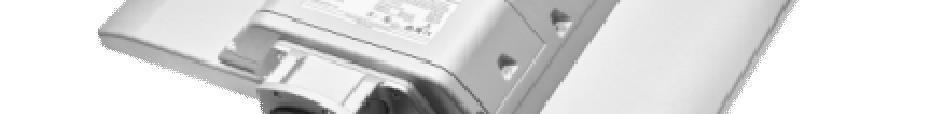

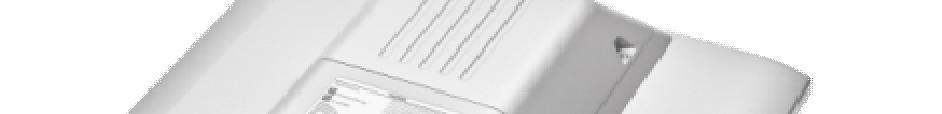

37 PRO panely PRO ochrana ze všech stran PRO zařízení s ochranou IP65 ze všech stran. Rozšiřující moduly Adaptéry pro připojení na podpůrné konstrukce Více na: Strana 42

38 Outdoor panely Specialista na venkovní aplikace Outdoor Panels jsou konstruovány pro speciální venkovní aplikace. Extrémně robusní Lze je číst při všech světelných podmínkách Comfort pro všechny venkovní aplikace: -30 C až +60 C IP66-ochrana přední části panelu high UV odolnost Dobře čitelné za denního světla s automatickým nastavením jasu Vysoce odolné proti vibracím Více na: Strana 43

39 EX panely EX pro nebezpečná prostředí Ovládací zařízení pro nebezpečné oblasti: Zóna 1/21 a 2/22 Více na: Strana 44

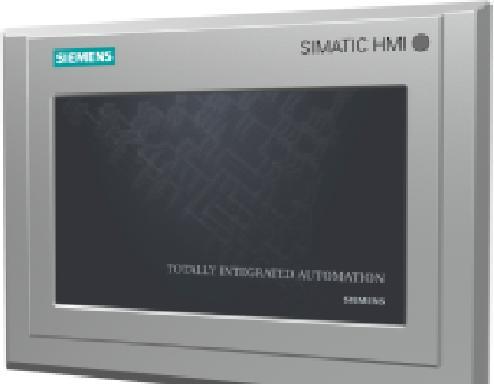

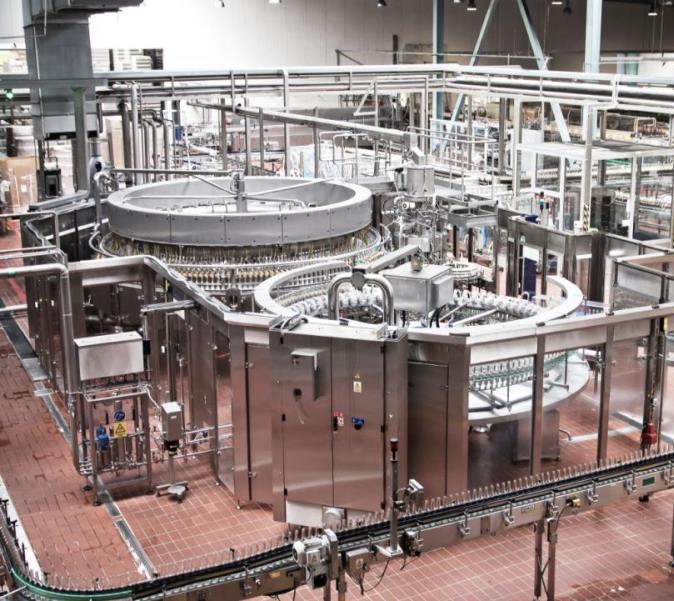

40 INOX panely INOX pro prostředí s náročnými hygienickými normami Farmaceutický, chemický a potravinářský průmysl Nerezové rámečky IP67K pro snadné čištění kapalinami Více na Strana 45

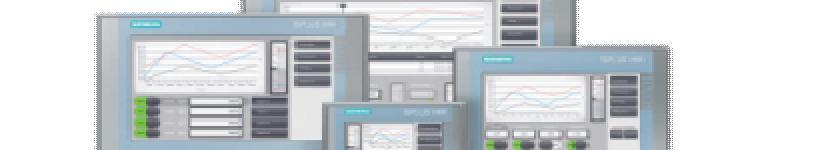

41 SIPLUS panely Pravidelné ovládání v extrémních podmínkách Odolnost proti chemickým, biologickým a mechanickým účinkům 100% kondenzace Teplotní rozsah (-40 až +70 C) Více na: Strana 46

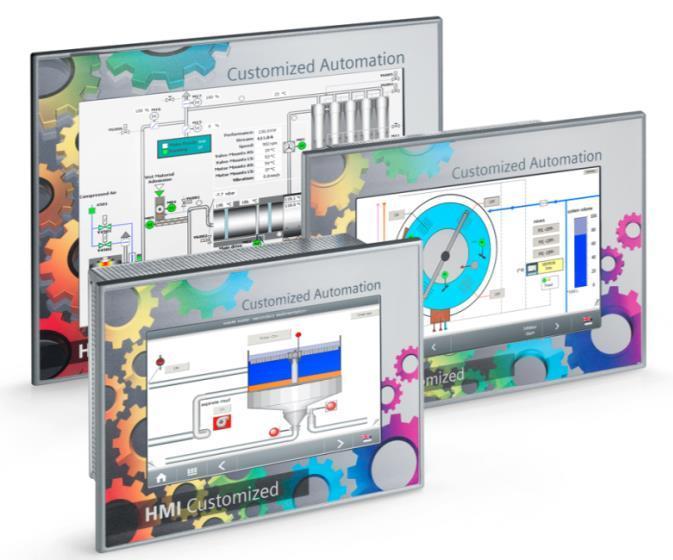

42 Customized panely Pokud standard nestačí Řešení přímo dle požadavků zákazníka Více na: Strana 47

43 Siemens školicí středisko Standardní Siemens školení realizovaná po celém světě Čeští lektoři Bradlec u Mladé Boleslavi, Ostrava nebo přímo u zákazníka Školení šitá na míru Siemens certifikát Strana 48

44 Bezplatná technická podpora Strana 49

45 Bezplatná technická podpora Dobrý den, Čím Vám mohu pomoci? Hledáme studenty do našeho týmu. Strana 50

46 Děkuji za pozornost! Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha Strana 51
