SIMATIC WinCC V11. Ing. Ladislav Plachý. Human Machine Interface. Produktový manager HMI. Siemens s.r.o. I IA DT Siemensova 1, Praha 13

Transkript

1 SIMATIC WinCC V11 Human Machine Interface Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. I IA DT Siemensova 1, Praha 13 ladislav.plachy@siemens.com

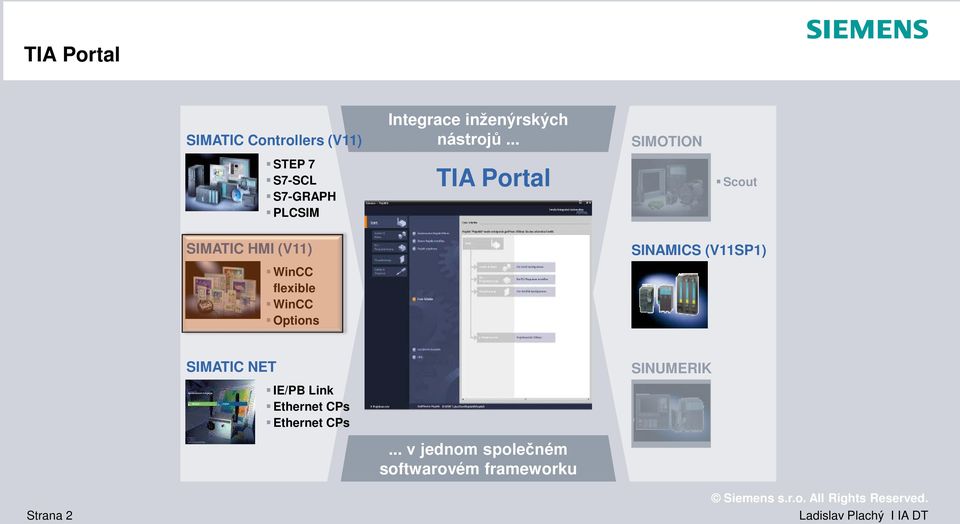

2 TIA Portal SIMATIC Controllers (V11) STEP 7 S7-SCL S7-GRAPH PLCSIM Integrace inženýrských nástrojů... TIA Portal SIMOTION Scout SIMATIC HMI (V11) WinCC flexible WinCC Options SINAMICS (V11SP1) SIMATIC NET IE/PB Link Ethernet CPs Ethernet CPs... v jednom společném softwarovém frameworku SINUMERIK Strana 2

3 SIMATIC WinCC V11 WinCC V11 Comfort panely Různé

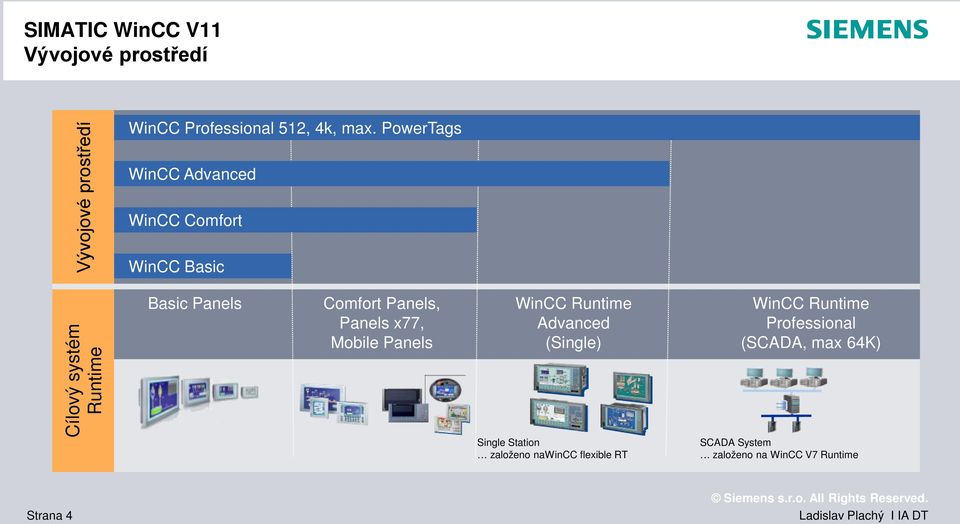

4 SIMATIC WinCC V11 Vývojové prostředí Vývojové prostředí WinCC Professional 512, 4k, max. PowerTags WinCC Advanced WinCC Comfort WinCC Basic Cílový systém Runtime Basic Panels Comfort Panels, Panels x77, Mobile Panels WinCC Runtime Advanced (Single) Single Station založeno nawincc flexible RT WinCC Runtime Professional (SCADA, max 64K) SCADA System založeno na WinCC V7 Runtime Strana 4

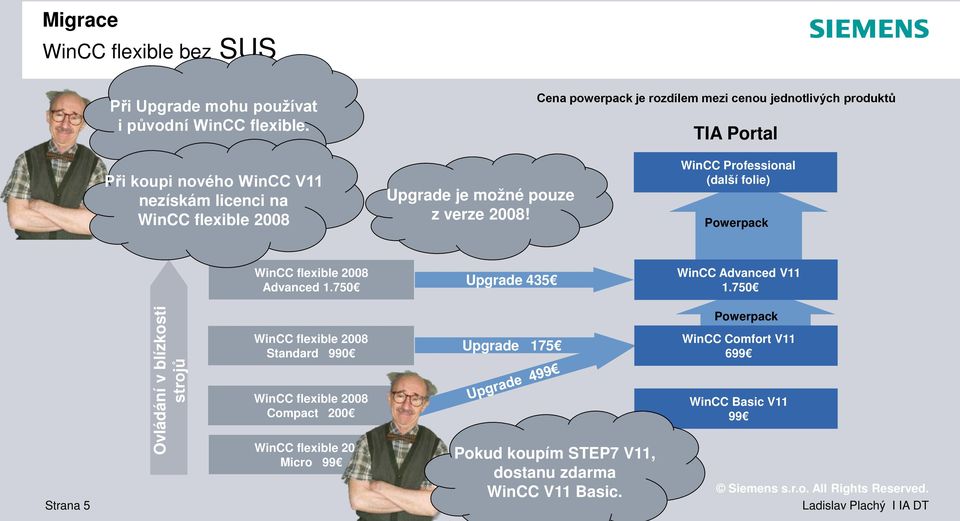

5 Migrace WinCC flexible bez SUS Při Upgrade mohu používat i původní WinCC flexible. Classic Cena powerpack je rozdílem mezi cenou jednotlivých produktů TIA Portal Při koupi nového WinCC V11 nezískám licenci na WinCC flexible 2008 Upgrade je možné pouze z verze 2008! WinCC Professional (další folie) Powerpack WinCC flexible 2008 Advanced Upgrade 435 WinCC Advanced V Strana 5 Ovládání v blízkosti strojů WinCC flexible 2008 Standard 990 WinCC flexible 2008 Compact 200 WinCC flexible 2008 Micro 99 Upgrade 175 Pokud koupím STEP7 V11, dostanu zdarma WinCC V11 Basic. Powerpack WinCC Comfort V WinCC Basic V11 99

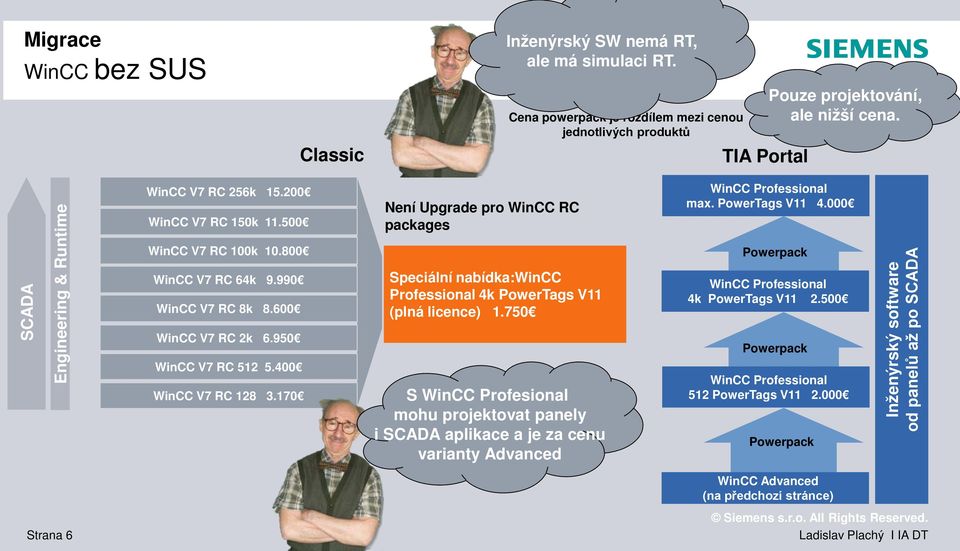

6 Migrace WinCC bez SUS Classic Inženýrský SW nemá RT, ale má simulaci RT. Cena powerpack je rozdílem mezi cenou jednotlivých produktů TIA Portal Pouze projektování, ale nižší cena. SCADA Engineering & Runtime WinCC V7 RC 256k WinCC V7 RC 150k WinCC V7 RC 100k WinCC V7 RC 64k WinCC V7 RC 8k WinCC V7 RC 2k WinCC V7 RC WinCC V7 RC Není Upgrade pro WinCC RC packages Speciální nabídka:wincc Professional 4k PowerTags V11 (plná licence) S WinCC Profesional mohu projektovat panely i SCADA aplikace a je za cenu varianty Advanced WinCC Professional max. PowerTags V Powerpack WinCC Professional 4k PowerTags V Powerpack WinCC Professional 512 PowerTags V Powerpack Inženýrský software od panelů až po SCADA WinCC Advanced (na předchozí stránce) Strana 6

7 Migrace WinCC a WinCC flexible SUS Classic TIA Portal SCADA V blízkosti strojů Engineer. & Runtime Engineering WinCC SUS 10 Licenses WinCC SUS 3 Licenses WinCC SUS 1 License 885 WinCC flexible Advanced SUS 350 WinCC flexible Standard SUS 198 WinCC flexible Compact SUS 78 WinCC Classic SUS zákazníci dostanou jednu licenci WinCC Professional 4k PowerTags zdarma SUS běží dál (pouze změna jména) SUS běží dál (pouze změna jména) Nutný nový SUS Nutný nový SUS Nutný nový SUS WinCC Professional max. PowerTags SUS 800 WinCC Professional 4k PowerTags SUS 500 WinCC Professional 512 PowerTags SUS 400 WinCC Advanced SUS 350 WinCC Comfort SUS 140 WinCC flexible Compact SUS zákazníci dostanou zdarma jednu Upgrade-License na WinCC Comfort Integrated Engineering Strana 7

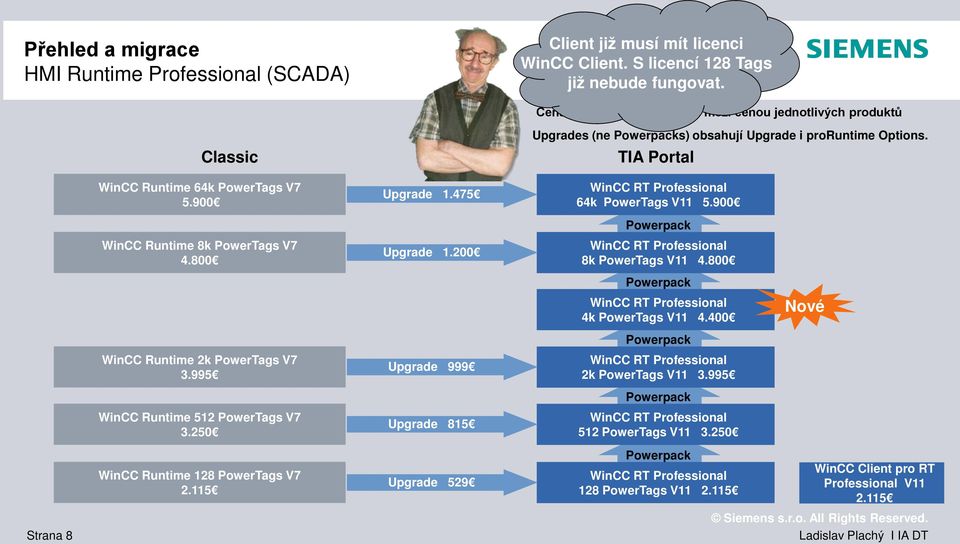

8 Přehled a migrace HMI Runtime Professional (SCADA) Client již musí mít licenci WinCC Client. S licencí 128 Tags již nebude fungovat. Cena powerpack je rozdílem mezi cenou jednotlivých produktů Classic WinCC Runtime 64k PowerTags V WinCC Runtime 8k PowerTags V Upgrade Upgrade Upgrades (ne Powerpacks) obsahují Upgrade i proruntime Options. TIA Portal WinCC RT Professional 64k PowerTags V Powerpack WinCC RT Professional 8k PowerTags V Powerpack WinCC RT Professional 4k PowerTags V Nové Powerpack WinCC Runtime 2k PowerTags V Upgrade 999 WinCC RT Professional 2k PowerTags V Powerpack WinCC Runtime 512 PowerTags V Upgrade 815 WinCC RT Professional 512 PowerTags V WinCC Runtime 128 PowerTags V Upgrade 529 Powerpack WinCC RT Professional 128 PowerTags V WinCC Client pro RT Professional V Strana 8

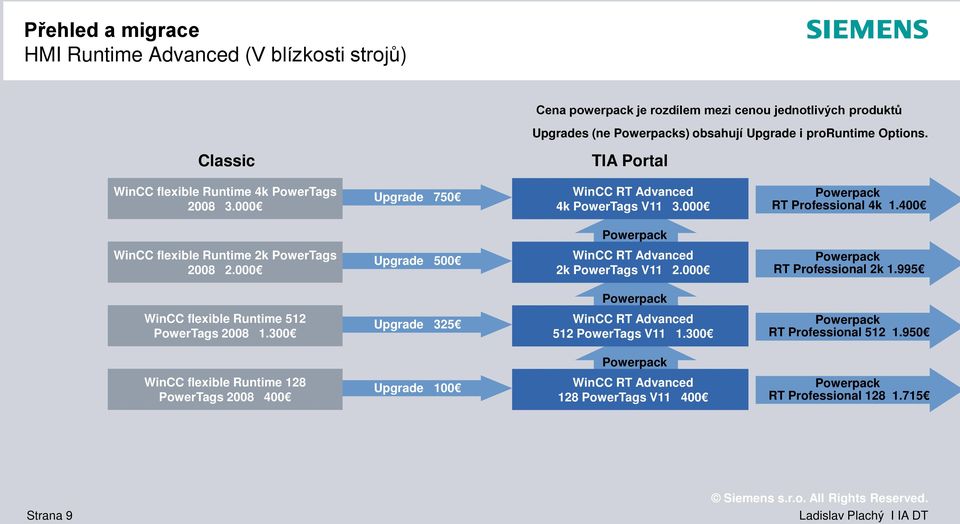

9 Přehled a migrace HMI Runtime Advanced (V blízkosti strojů) Cena powerpack je rozdílem mezi cenou jednotlivých produktů Upgrades (ne Powerpacks) obsahují Upgrade i proruntime Options. Classic TIA Portal WinCC flexible Runtime 4k PowerTags Upgrade 750 WinCC RT Advanced 4k PowerTags V Powerpack RT Professional 4k Powerpack WinCC flexible Runtime 2k PowerTags Upgrade 500 WinCC RT Advanced 2k PowerTags V Powerpack RT Professional 2k Powerpack WinCC flexible Runtime 512 PowerTags Upgrade 325 WinCC RT Advanced 512 PowerTags V Powerpack RT Professional Powerpack WinCC flexible Runtime 128 PowerTags Upgrade 100 WinCC RT Advanced 128 PowerTags V Powerpack RT Professional Strana 9

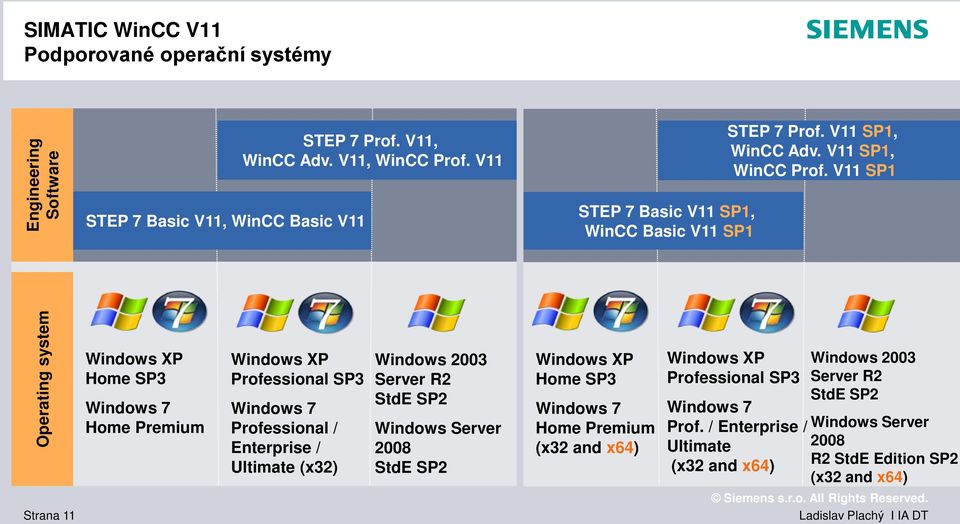

10 SIMATIC WinCC V11 Podporované operační systémy Engineering Software STEP 7 Basic V11, WinCC Basic V11 STEP 7 Prof. V11, WinCC Adv. V11, WinCC Prof. V11 STEP 7 Basic V11 SP1, WinCC Basic V11 SP1 STEP 7 Prof. V11 SP1, WinCC Adv. V11 SP1, WinCC Prof. V11 SP1 Operating system Windows XP Home SP3 Windows 7 Home Premium Windows XP Professional SP3 Windows 7 Professional / Enterprise / Ultimate (x32) Windows 2003 Server R2 StdE SP2 Windows Server 2008 StdE SP2 Windows XP Home SP3 Windows 7 Home Premium (x32 and x64) Windows XP Professional SP3 Windows 7 Prof. / Enterprise / Ultimate (x32 and x64) Windows 2003 Server R2 StdE SP2 Windows Server 2008 R2 StdE Edition SP2 (x32 and x64) Strana 11

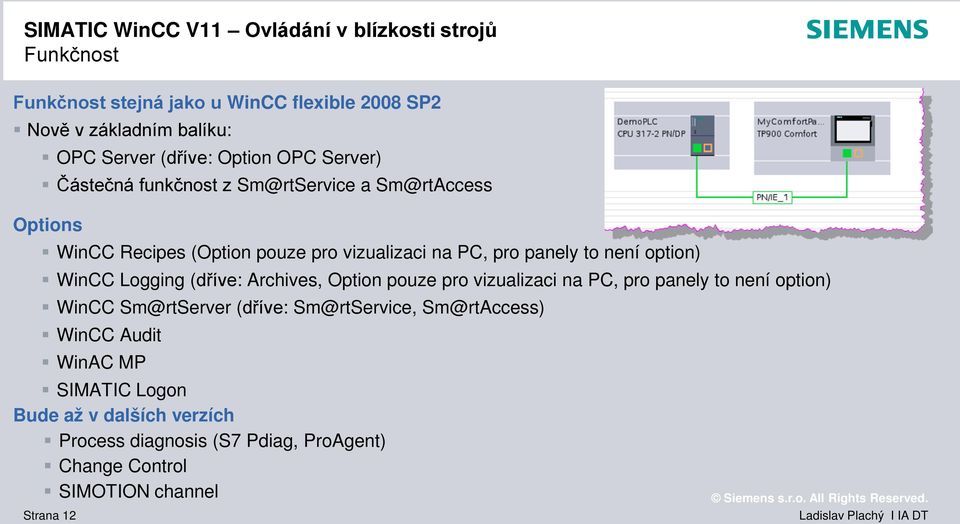

11 SIMATIC WinCC V11 Ovládání v blízkosti strojů Funkčnost Funkčnost stejná jako u WinCC flexible 2008 SP2 Nově v základním balíku: OPC Server (dříve: Option OPC Server) Částečná funkčnost z Sm@rtService a Sm@rtAccess Options WinCC Recipes (Option pouze pro vizualizaci na PC, pro panely to není option) WinCC Logging (dříve: Archives, Option pouze pro vizualizaci na PC, pro panely to není option) WinCC Sm@rtServer (dříve: Sm@rtService, Sm@rtAccess) WinCC Audit WinAC MP SIMATIC Logon Bude až v dalších verzích Process diagnosis (S7 Pdiag, ProAgent) Change Control SIMOTION channel Strana 12

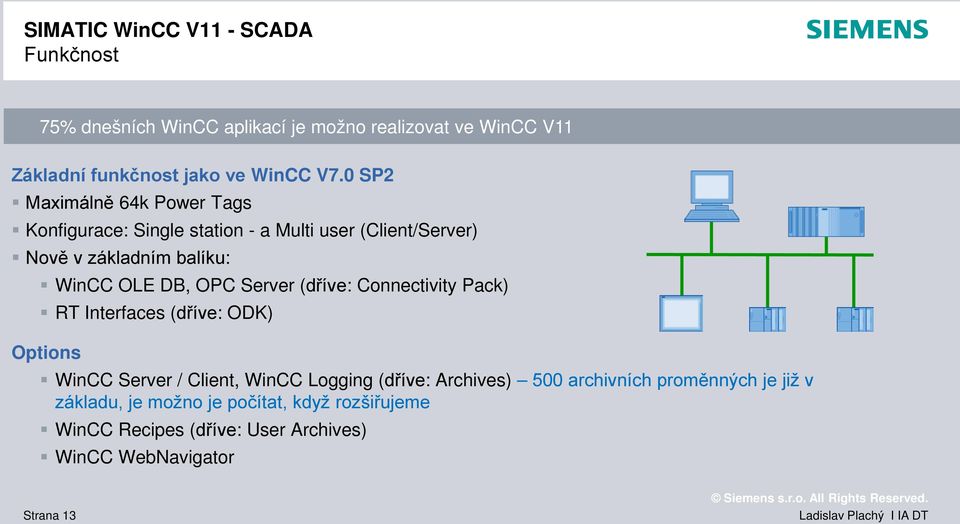

12 SIMATIC WinCC V11 - SCADA Funkčnost 75% dnešních WinCC aplikací je možno realizovat ve WinCC V11 Základní funkčnost jako ve WinCC V7.0 SP2 Maximálně 64k Power Tags Konfigurace: Single station - a Multi user (Client/Server) Nově v základním balíku: WinCC OLE DB, OPC Server (dříve: Connectivity Pack) RT Interfaces (dříve: ODK) Options WinCC Server / Client, WinCC Logging (dříve: Archives) 500 archivních proměnných je již v základu, je možno je počítat, když rozšiřujeme WinCC Recipes (dříve: User Archives) WinCC WebNavigator Strana 13

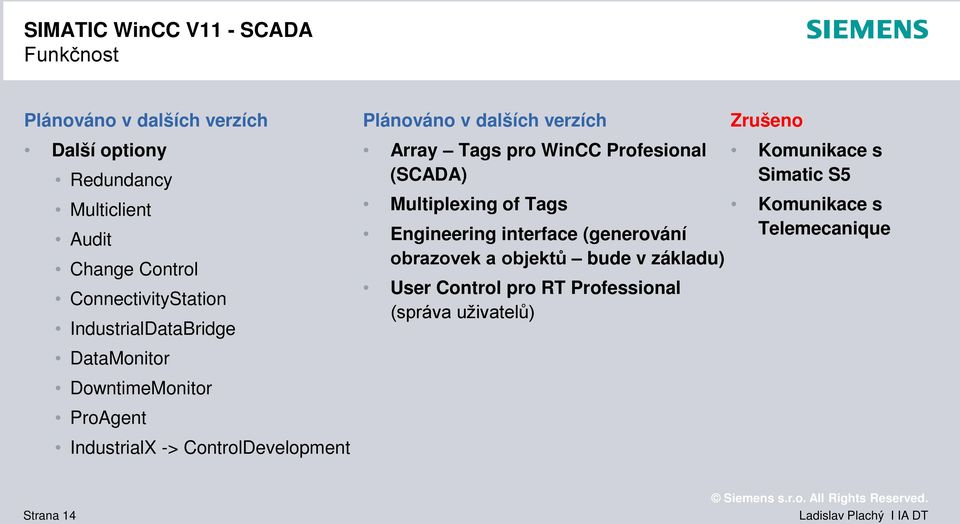

13 SIMATIC WinCC V11 - SCADA Funkčnost Plánováno v dalších verzích Další optiony Redundancy Multiclient Audit Change Control ConnectivityStation IndustrialDataBridge DataMonitor DowntimeMonitor ProAgent IndustrialX -> ControlDevelopment Plánováno v dalších verzích Array Tags pro WinCC Profesional (SCADA) Multiplexing of Tags Engineering interface (generování obrazovek a objektů bude v základu) User Control pro RT Professional (správa uživatelů) Zrušeno Komunikace s Simatic S5 Komunikace s Telemecanique Strana 14

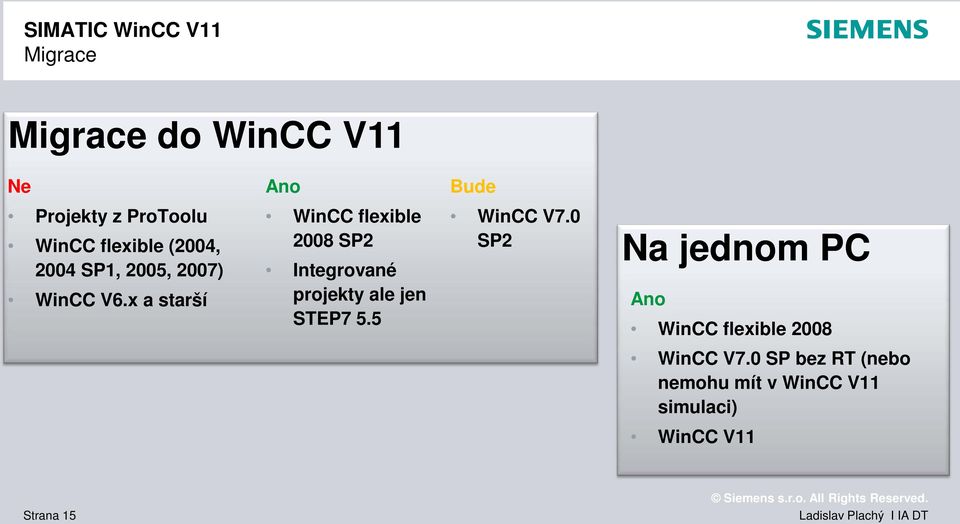

14 SIMATIC WinCC V11 Migrace Migrace do WinCC V11 Ne Ano Bude Projekty z ProToolu WinCC flexible (2004, 2004 SP1, 2005, 2007) WinCC V6.x a starší WinCC flexible 2008 SP2 Integrované projekty ale jen STEP7 5.5 WinCC V7.0 SP2 Na jednom PC Ano WinCC flexible 2008 WinCC V7.0 SP bez RT (nebo nemohu mít v WinCC V11 simulaci) WinCC V11 Strana 15

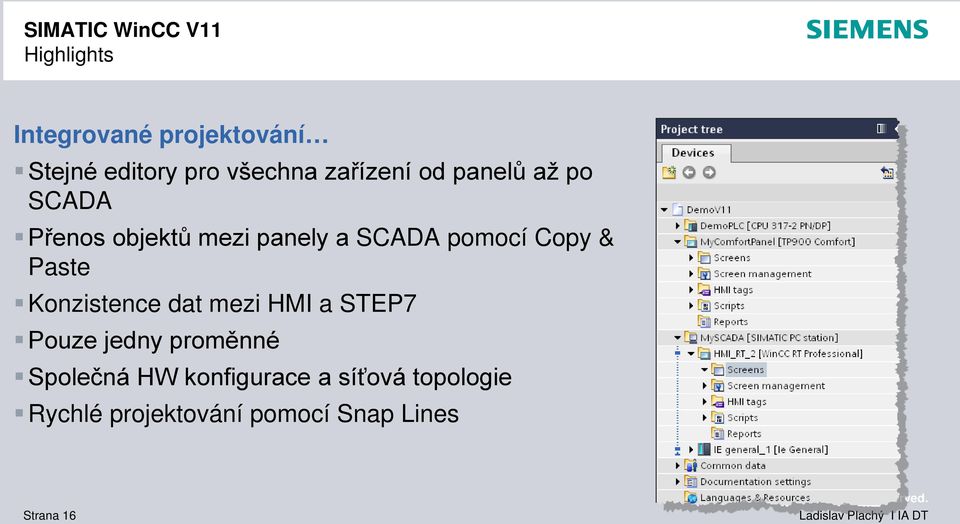

15 SIMATIC WinCC V11 Highlights Integrované projektování Stejné editory pro všechna zařízení od panelů až po SCADA Přenos objektů mezi panely a SCADA pomocí Copy & Paste Konzistence dat mezi HMI a STEP7 Pouze jedny proměnné Společná HW konfigurace a síťová topologie Rychlé projektování pomocí Snap Lines Strana 16

16 SIMATIC WinCC V11 Dostupné objekty v závislosti na HMI Basic Panels Panely a RT Advanced RT Professional Controls Elements Basic objects Strana * Jen RT Advanced a Comfort Panel * Jen Mobil Panel + + +

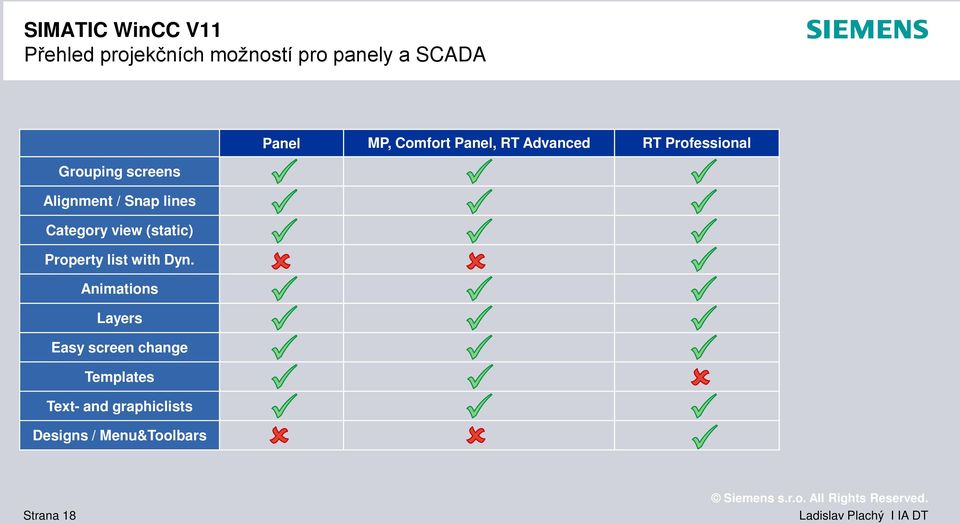

17 SIMATIC WinCC V11 Přehled projekčních možností pro panely a SCADA Panel MP, Comfort Panel, RT Advanced RT Professional Grouping screens Alignment / Snap lines Category view (static) Property list with Dyn. Animations Layers Easy screen change Templates Text- and graphiclists Designs / Menu&Toolbars Strana 18

18 SIMATIC WinCC V11 Nový komunikační kanál na SIMATIC S S communication driver pro Panel a SCADA Komunikační kanál pro SCADA Nový komunikační kanál pro HMI Výrazné zjednodušení časové synchronizace mezi panelem (Windows CE5.0 a vyšší) a S Podporuje služby pro systémovou diagnostiku Upozornění: nutnost upgrade S na FW 2.0 Snadná časová synchronizace, není nutné používat area pointer Strana 20

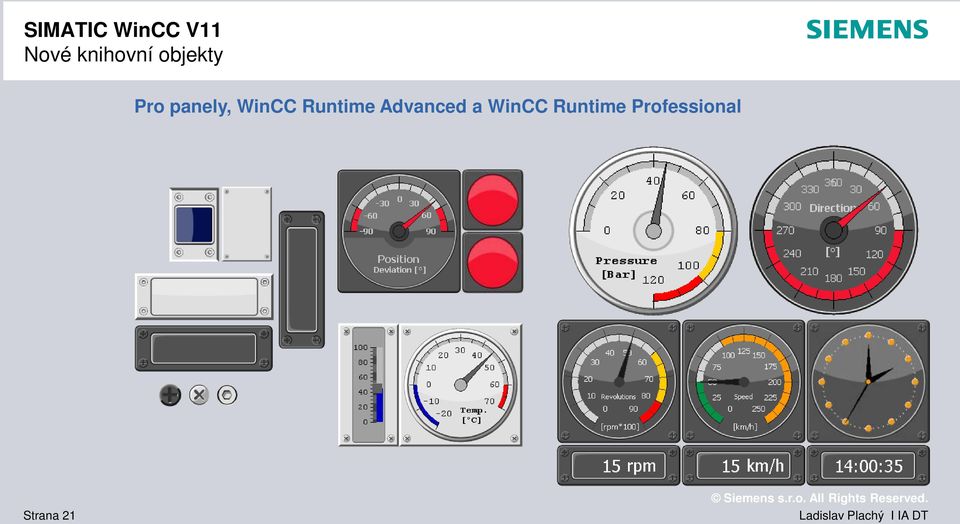

19 SIMATIC WinCC V11 Nové knihovní objekty Pro panely, WinCC Runtime Advanced a WinCC Runtime Professional Strana 21

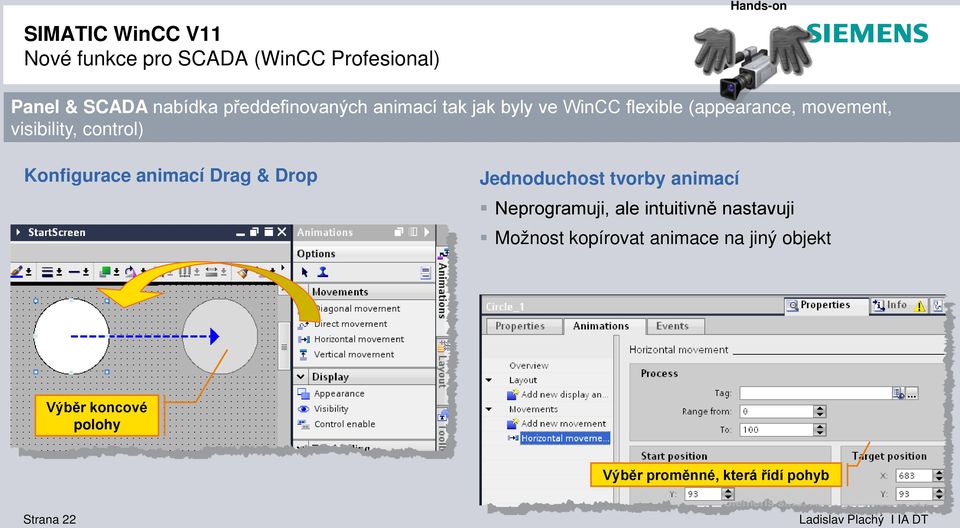

20 SIMATIC WinCC V11 Nové funkce pro SCADA (WinCC Profesional) Hands-on Panel & SCADA nabídka předdefinovaných animací tak jak byly ve WinCC flexible (appearance, movement, visibility, control) Konfigurace animací Drag & Drop Jednoduchost tvorby animací Neprogramuji, ale intuitivně nastavuji Možnost kopírovat animace na jiný objekt Výběr koncové polohy Výběr proměnné, která řídí pohyb Strana 22

21 SIMATIC WinCC V11 Nové funkce pro SCADA (WinCC Profesional) Text lists & graphic lists pro panely a nově i pro SCADA Drag & Drop Strana 23

22 SIMATIC WinCC V11 SCADA (WinCC Profesional) Vlastnosti objektů Category view vs. Property list Statické vlastnosti objektů je možno dinamizovat v property list Pouze pro SCADA Přepnutí mezi category view / property list Category view pro rychlou a jednoduchou konfiguraci statických vlastností objektů Property list nabízí rozšířené možnosti pro dinamizaci vlastností objektu Strana 24

23 SIMATIC WinCC V11 Automatický triger pro scripty Hands-on Strana 25

24 SIMATIC WinCC V11 Nové funkce pro SCADA (WinCC Profesional) Hands-on Využití systémových funcí pro realizaci událostí (Events) pro panely i SCADA (dříve jen WinCC flexible) Příklad Nastavení bitu v proměnné, SetBitInTag nebo Stop Runtime Událost na objektu Nejsou nutné znalosti programování Systémové funkce je možné použít jak v function listu, tak i ve scriptech Výběr systémové funkce Strana 26

25 SIMATIC WinCC V11 WinCC V11 Comfort panely Různé

26 Comfort panely Add new Comfort Panel Společné grafické projektování HW konfigurace a komunikací Add new... nebo přímo Drag & Drop z katalogu Strana 28

27 Comfort panely Integrovaná funkčnost je stejná pro všechny Comfort Panely Širokoúhlý displej s LED podsvícením Vyšší zabezpečení dat z archivů a receptur Inovovaný servisní koncept Nejmodernější řízení hospodaření s energií pomocí PROFIenergy Portrait na výšku je možné pro všechny dotykové (touch) panely Strana 29

28 Comfort panely Integrovaná funkčnost je stejná pro všechny Comfort Panely Comfort Panels 4", 7", 9", 12" DP/PN Archivy, scripty, Internet Explorer, PDF/Excel/Word zobrazovač, Media Player, F(x) funkce, prohlížeč systémové diagnostiky Comfort Panels 15", 19", 22" DP/PN/ETH Strana 30

29 4 key-touch panel. Strana 31 Comfort panely jsou charakteristické odolnou hliníkovou čelní stranou (počínaje 7 modelem 4 je plastový)

30 Comfort panely Integrovaná funkčnost je stejná pro všechny Comfort Panely Jednodušší a přehlednější zadání dat do tlačítkových panelů 2 milióny stisknutí klávesy místo 1 miliónu! Label se jednodušeji umísťují a je lépe vidět LED dioda Zelená LED dioda pro všechny klávesy key panelů a 4 keytouch panelu. Strana 32 Textové klávesy se chovají podobně jako klávesy na mobilním telefonu (místo dřívějšího A-Z přepínače) Pokud mám I/O pole spojené s číselnou proměnnou, tak to panel pozná a automaticky se přepne na zadávání čísel.

31 Comfort panely Integrovaná funkčnost je stejná pro všechny Comfort Panely 2 integrované USB rozhraní pro připojení externích zařízení (např. tiskárna, USB flash disk, myš, klávesnice) PROFINET rozhraní s integrovaným switchem 2 porty (od 7 modelu) Audio In/ Audio Out rozhraní možnost mluvených instrukcí pro údržbu pomocí Media Playeru Strana 33

32 Comfort panely Širokoúhlý displej Širokoúhlý displej s velmi vysokým rozlišením, 16 miliónů barev, 170 úhel umožňující kvalitní sledování, Možnost tlumení podsvícení (0-100%) Špičkový širokoúhlý displej pro zachycení každého detailu, jednoduché ovládání, zvýšená kvalita čitelnosti a dlouhá životnost Strana 34

33 Comfort panely Širokoúhlý displej Zobrazení technologie Ovládání 16:94:3 širokoúhlá formát obrazovka O 40% větší plocha pro zobrazení díky širokoúhlému displeji. Strana 35

34 SIMATIC HMI Comfort Panels Vyšší zabezpečení dat Dva sloty pro paměťové karty 1. Systémová 2. Archivní data Zabudovaná ochrana proti zničení archivů historických dat z důvodu výpadku napájení. Není nutný záložní zdroj napájení. Jen při použití Siemens HMI MMC karty 2GB! (Pokud zabezpečení nepotřebuji mohu použít i cizí SD kartu s až 32GB) Strana 36 Comfort panely zabezpečují archivy a receptury pomocí výměnných SD karet.

35 Comfort panely Nový servisní koncept Projekt download je možný: Není nutno kupovat Siemens kabel! Jen vložím kartu a vše se děje automaticky. Automatické zálohování: Standardní ethernetový kabel Mini USB kabel (typ A-B mini stejné jako při napojení externího disku k PC) MPI, Profibus Musí být Siemens HMI MMC karta 2GB (funguje je v Comfort panelech) Vložím kartu do panelu Hlášení, že začal backup Uloží se projekt, uživatelé a receptury Pokud udělám nový download projektu, pak se obsah karty automaticky aktualizuje Tuto systémovou kartu mohu číst v normálním PC (nepotřebuji nic speciálního) MPI, Profibus Ethernet Kartu pak mohu vložit do jiného, ale typově stejného panelu. Strana 37 USB cable (type A - B mini).

36 Comfort panely Energy management s PROFIenergy Ovládání jasu (dimming): Control Panel Display % (méně je blokováno, abych se mohl vrátit zpět) Nová systémová funkce pro RT (SetBrightness 0-100% a GetBrightness) ScreenSaver BlankScreen (černá obrazovka) Standardizovaný PROFIenergy protokol umožňuje centrální vypnutí panelu, který nebyl dlouho používán. Strana 38

37 Comfort panely Montážní pozice Všechny Comfort panely je možno nasadit jak v landscape, tak i portrait módu. Strana 39

38 Comfort panely Vlastnosti Pozor na KP400 a KTP400! Funkčnost stejná, ale snížené parametry. Strana 41

39 Comfort panely Nové funkce Novinka: F(x) Trend Control pro Comfort panely a RT Advanced F(x) Trend Control Zobrazuje realtime hodnoty a hodnoty z archivů Možnost posunu os v Runtime Možnost společné x- a y-osy Toolbar funkce jako zoom, posun trendů Toolbar F(x) Control v Toolboxu Vlastnosti objektu Strana 42

40 Comfort panely Nové funkce Vše pod kontrolou system diagnostic viewer System diagnostic view Zobrazuje stav jednotlivých komponent (PLC, moduly, objednací čísla, informace z RSE) Mohu si vybírat ze všech PLC, která jsou přístupná na síti Pouze pro Comfort panely Symboly ukazují stav jednotlivých komponent. Strana 43

41 Comfort panely Kopmatibilita pro instalaci Touch zařízení Tlačítková zařízení TP 177B 4 +0% KTP400 Comfort TP/MP 177B 6 TP MP Touch MP Touch od 12 OP 177B 6 OP MP Key MP Key Fronts from 12 Kompatibilita montážního otvoru +40% +32% +22% Výšení plochy pro zobrazení +32% +22% TP700 Comfort TP900 Comfort TP1200 Comfort OP 77B +0% KP400 Comfort +40% KP700 Comfort KP900 Comfort KP1200 Comfort Strana 44

42 Comfort panely Controller connection: SIMATIC a 3 rd party Siemens S7-200 S S7-300 S7-400 WinAC SIMATIC HMI HTTP protocol DPPN 3 rd party Allen Bradley Mitsubishi Modicon Omron DF 1 Ethernet/IP Fx MC TCP/IP Modbus RTU Modbus TCP Host link/multi link Ostatní zařízení OPC client Strana 45

43 Comfort panely Phase-out roadmap OP/TP/MP 77/177/277 Uvedené termíny jsou pouze orientační a mohou se ještě změnit! OP 77B, TP/OP 177B, MP 177, TP/OP 277, MP 277 Active Phase-out Cancelation Strana 46

44 Comfort panely Phase-out roadmap MP 377 Uvedené termíny jsou pouze orientační a mohou se ještě změnit! MP 377 Active Phase-out Cancelation Strana 47

45 Comfort panely Soft PLC Panel + S No WinAC MP with Comfort Panels Panel + ET200S CPU Panel PC + WinAC RTX Strana 48

46 Comfort panely Cena Touch varianta TP1200 List Price KTP400 TP TP700 TP900 MP TP 177B 6 PN/DP TP 177B 6 DP MP T MP T Comfort Panel Touch TP177B mono TP177B color MP 177 TP 277 MP 277 8" MP " 500 TP 177B 4 0 4" w 7" w 9" w 12" w Displaydiagonal + větší displej + vyšší funkčnost Strana 49

47 Comfort panely Cena Key varianta Listenpreis KP400 OP 77B OP KP700 KP900 OP 177B 6 PN/DP OP 177B 6 DP 4" w 7" w 9" w 12" w Displaydiagonale MP K KP1200 MP K Comfort Panel Touch OP 177B mono OP 177B color OP 77B OP 277 MP 277 8" MP " + větší displej + vyšší funkčnost Strana 50

48 WinCC V11 Comfort panely Různé

49 Basic Panel KP300 Text Displays Micro Panels TD 100C TD 200 (C) TD 400 C KP300 Basic mono PN KP300 Basic mono PN: Key Panel (= KP) Profinet rozhraní Funkčnost Basic panelů 240x80 grafický displej 3,6 Možnost online změny pozadí (bílá, zelená, červená, žlutá) Možnost přiřazení barvy pozadí k jednotlivým třídám hlášení pomocí funkce Configuration SetBacklightColor Nástupce textových displejů (TD100C, 200/C, 400C, OP 73, OP 73micro) Katalogová cena: 180 Euro OP73 (Micro) Micro Win S Basic Panels TIA-Portal S7-200 Strana 52

50 Basic Panel KP300 Úspora nákladů Úspora HW: není alarmový sloupec nepotřebujete výstupy na PLC není potřeba kabeláž Status State Warning Alarm OK! before after Výrazná finanční úspora Strana 53

51 Tlačítkové panely KP8 PN and KP8F PN 8 velkých, volně konfigurovatelný tlačítek s LED podsvíceným pozadím Nastavitelný jas Konfigurovatelná barva podsvícení (červená, zelená, modrá, bílá, žlutá) Zpětná vazba od stisknutí klávesy IP65 z přední strany Snadné na čištění Možná varianta se safety Již je na trhu Strana 54

52 Tlačítkové panely KP8 PN and KP8F PN Možné jako doplněk do rozšiřujících jednotek PRO zařízení Integrovaný 2-port PROFINET switch 8 digitálních, volně definovaných vstupů nebo výstupů KP8F má navíc 2 safety vstupy Když použijete 1 safety emergency stop, SIL3 je možné Když použijete 2 safety emergency stops, SIL2 je možné KP8F je možno připojit na 2 PLC (1xF, 1xklasické) Integrovaná diagnostika ATEX 22/2 Konfigurace STEP 7 V5.5 STEP 7 V11 Basic STEP 7 V11 Professional IO controller Safety IO controller HMI KP8F Strana 55

53 Tlačítkové panely KP8 PN and KP8F PN KP8 PN 6AV3688-3AY36-0AX0 270,- EUR Projektování v PLC KP8F PN 6AV3688-3AF37-0AX0 390,- EUR Input area (z panelu) 1.byte Tlačítka 2.byte Digitální vstupy Output area (do panelu) Připraveno 6 FC pro nastavení barvy tlačítka a jedno pro blikání. 1.byte 2.byte 3.byte Červená Zelená Modrá Barvy je možno kombinovat 2.byte Digitální výstupy Nastavení jasu Provádí se ve STEP7 v HW konfiguraci (pro tyto panely existuje GSD soubor) Strana 56

54 Mobilní bezdrátový panel SIMATIC HMI Mobile Panel 277F IWLAN V2 Funkčnost Stejná jako u Mobile Panel 277 (drátová verze a bezdrátová V1) Safety (optional) TÜV-certifikace podle SIL 3 (IEC 61508) a PL e (DIN EN ISO ) a CAT 4 (EN 954-1) Identifikace podle transpondérů nebo RFID Communication (I)-WLAN a/b/g/h Supports PROFINET a PROFIsafe V2 ipcf (Rapid Roaming) Konfigurace pomocí WinCC flexible 2008 SP2 + HSP Přechod mezi více Access Pointy bez přerušení (ipcf-mc) Strana 57

55 Mobilní bezdrátový panel SIMATIC HMI Mobile Panel 277F IWLAN V2 RFID Pouze pro variantu safety (Mobile Panel 277F IWLAN (RFID Tag)) RFID Tag Log-on (RFID Tag Log-on override mode) Nejsou potřeba transpondery (finanční úspora) Toto zařízení nefunguje s transpondery! Strana 58

56 Mobilní bezdrátový panel SIMATIC HMI Mobile Panel 277F IWLAN V2 Kompatibilita Všechny komponenty z V1 a V2 panelů jsou zaměnitelné (baterie, dobíjecí stanice, ), wireless (HMI) Mobile Panel 277 IWLAN Transponder Devices wireless (PROFIsafe) MOBY D Mobile Panel 277F IWLAN RFID Tag Device s výjimkou transpondérů Projekty SW jsou kompatibilní Transponder Dobíjecí stanice nebo zdroj napájení Náhradní baterka Strana 59

57 Diskuze

58 Děkuji za Vaši pozornost! Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. I IA DT Siemensova 1, Praha 13 ladislav.plachy@siemens.com
