1 SIMATIC Basic HMI Siemens s.r.o siemens.com/basic-hmi

2 Kontakt Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha

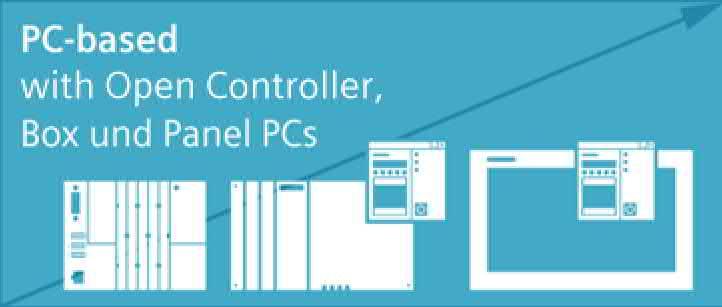

3 SIMATIC HMI Přehled Openness with PC-based

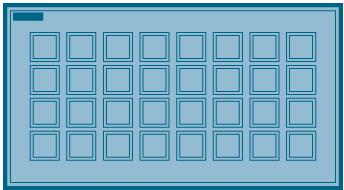

4 SIMATIC Basic HMI Přehled produktů Basic HMI Pro jednodušší úlohy s limitovaným počtem objektů s výhodným poměrem cena a výkon. Key Panels Vytvořeny pro jednoduché ovládání přímo na stroji. Nemají displej, ale zpětnou vazbu realizují změnou barvy tlačítka. SIMATIC HMI KP8/KP8F a KP32F Key Panels mohou být velmi rychle nasazeny. Šetří čas a peníze. Prodrátování tlačítek na I/O PLC je nahrazeno komunikací po Profinetu. Velmi flexibilní. Modifikace se pouze programuje. Basic Panels Panely s 4", 7", 9" a 12" displeji. Kombinace tlačítkového a dotykového ovládání. Basic Panely jsou určeny pro cenově efektivní řešení ovládání přímo na stroji.

5 SIMATIC Basic HMI Přidaná hodnota Key Panels... Chytrá alternativa za klasická tlačítka Basic Panels... Ekonomické vizualizační řešení Šetří čas a peníze aniž by došlo ke snížení funkcionality Úspora až 60% na drátování a instalaci Levné řešení vizualizačních úloh + + Rychlé vytvoření projektu díky TIA Portalu Přímé napojení emergency stop tlačítka a dalších fail-safe signálů + + Rychlé uvedení do provozu. Možnost ukládání historických dat. Jednoduchá integrace do již existujícího automatizačního řešení + + Perfektní spolupráce s S a LOGO!

6 SIMATIC HMI v platformě TIA Portal Key Panels - Tlačítkové panely Uvedené ceny jsou katalogové a pouze orientační. 6AV3688-3EH47-0AX EUR KP32F PN 6AV3688-3AY36-0AX0 283,60 EUR KP8 PN 6AV3688-3AF37-0AX0 410 EUR KP8F PN Úspory na materiálu není nutno prodrátovat tlačítka (vše jde po ethernetu) Rychlejší uvedení do provozu a modifikace 6AV3688-3XY38-3AX0 155 EUR Prázdné KP8

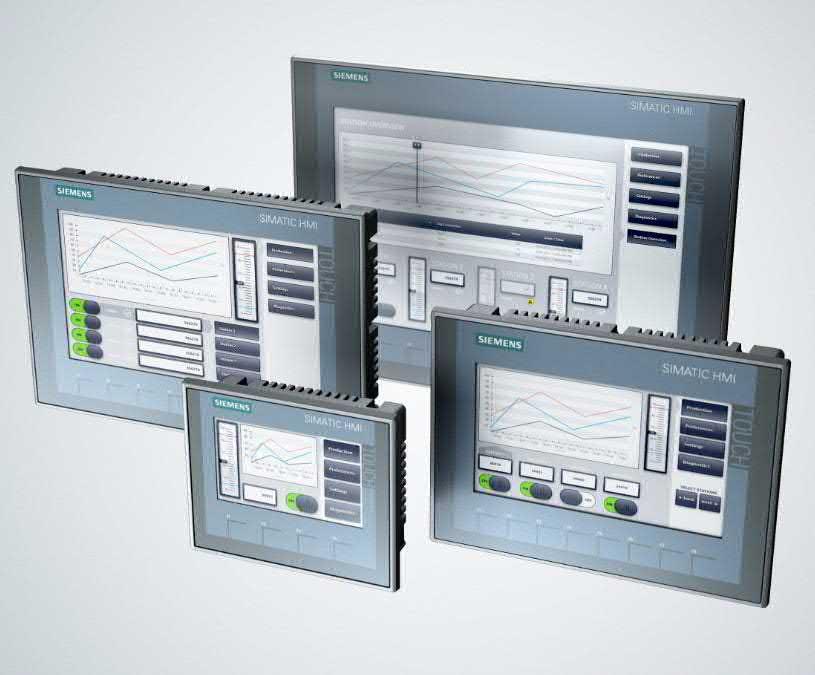

7 Basic panely 2nd generation KTP1200 Basic 6AV2123-2MB03-0AX EUR KTP1200 Basic DP 6AV2123-2MA03-0AX EUR KTP900 Basic 6AV2123-2JB03-0AX0 6AV2181-3JJ20-0AX0 1092,40 EUR 102 EUR 10 ks 6AV2181-3MJ20-0AX0 165 EUR 10 ks 6AV2181-3MJ20-0AX0 165 EUR 10 ks Omezení: Max. 800 Tagů Pouze jedno komunikační rozhraní Nemá slot pro paměťovou kartu Nemá scripty ve VB Nelze použít Faceplate KTP400 Basic 6AV2123-2DB03-0AX0 6AV2124-6DJ00-0AX0 343,30 EUR 61 EUR 10 ks KTP700 Basic 6AV2123-2GB03-0AX0 6AV2124-6GJ00-0AX0 KTP700 Basic DP 6AV2123-2GA03-0AX0 6AV2124-6GJ00-0AX0 624,20 EUR 82 EUR 10 ks 624,20 EUR 82 EUR 10 ks

8 Basic panely Sledování řízené technologie Ovládání řízené technologie Pole pro zobrazení aktuální hodnoty veličiny s možností zadání požadované hodnoty. Ovládací tlačítka pro vydání povelu. Funkční tlačítka pro vydání povelu. Text/Graphic list PLC pracuje s hodnotou. Panel pracuje s textem/obrázkem Ovládat může jen pověřená osoba Alarmy textové zprávy o stavu řízeného procesu. Možnost archivace do jednoho logovacího souboru na USB (max záznamů) Akce běžící na pozadí panelu (nezávisle na navolené obrazovce) Web Browser Control (např. pro zobrazení webových stránek z S7-PLC)

9 Basic panely Recipe elements Sledování řízené technologie Receptury pro jednuduché nastavení výrobních parametrů Ovládání řízené technologie Počet receptur 50 Počet elemetů receptury 100 Velikost datového recordu 32 kb Počet datových recordů 100 Rezervovaná pamět 256 kb Rec_Water Rec_Yeast Rec_BMalt Rec_WMalt Recipe Tags Recipe data record Rec_Hops Export / import recipe data (jeden nebo všechny recipe data records) v CSV format 100 0,94 1,

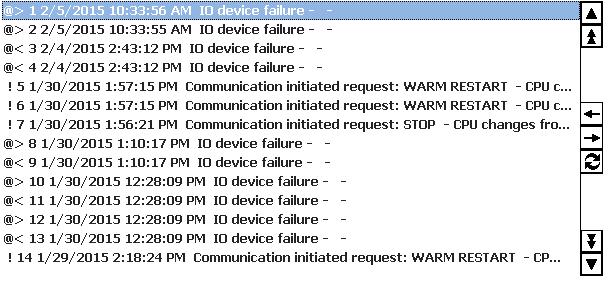

10 Basic panely Sledování řízené technologie Automaticky vytvořená diagnostika řídicího systému System diagnostic view Device view Diagnostic buffer view Ovládání řízené technologie Pouze pro S a S Výběr PLC, které je připojené k panelnostický bufferu, u kterého chceme vidět diagnostický buffer Výpis událostí z diagnostického bufferu vybraného PLC Detail view Podrobný popis problému

11 Basic panely Možnost archivace 10 veličin do jednoho logovacího souboru na USB (max záznamů) Online graf sledovaných veličin Archivace veličin USB

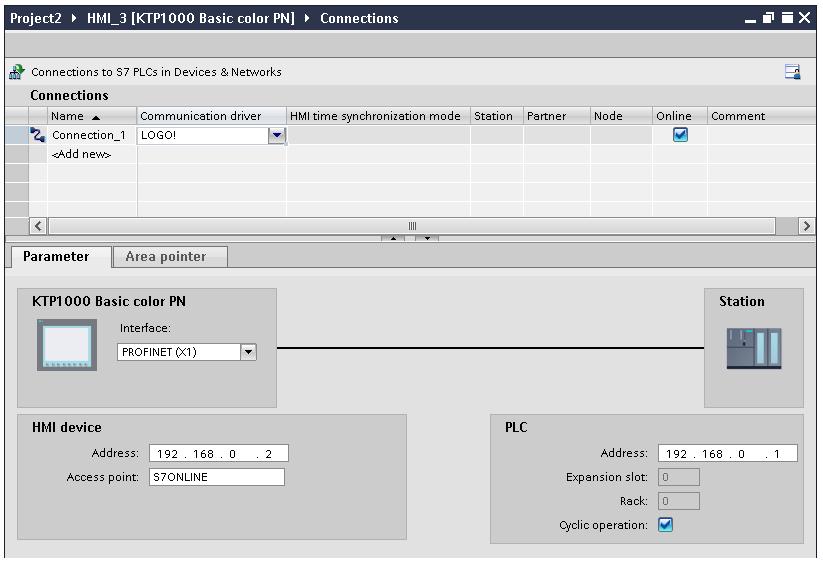

12 Basic panely Komunikační kanál na LOGO! Sledování řízené technologie Vytvoření komunikačního kanálu na LOGO! Ovládání řízené technologie Max. 4 connection

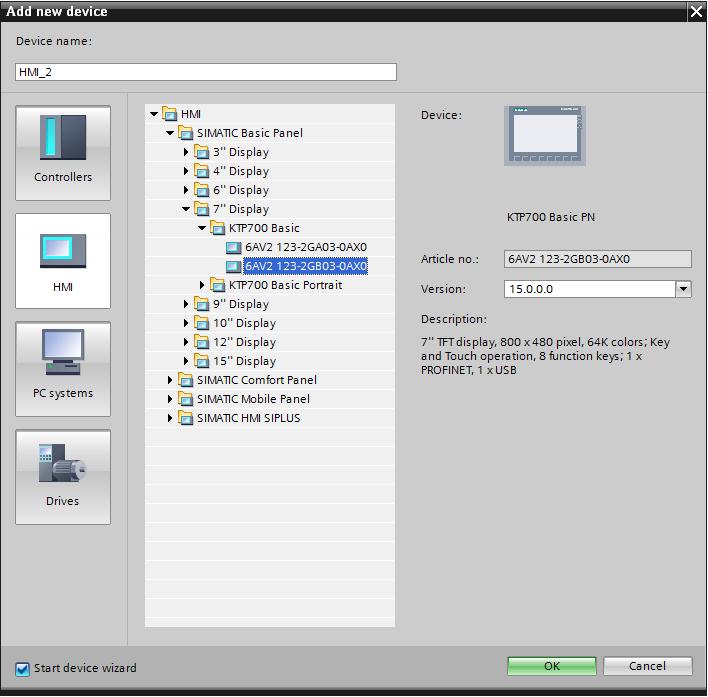

13 Basic panely Komunikační kanál na S7-1200

14 Basic panely Komunikační kanál na S7-1200

15 Basic Panely Komunikační kanál LOGO! Simatic S7-1200

16 Přednosti

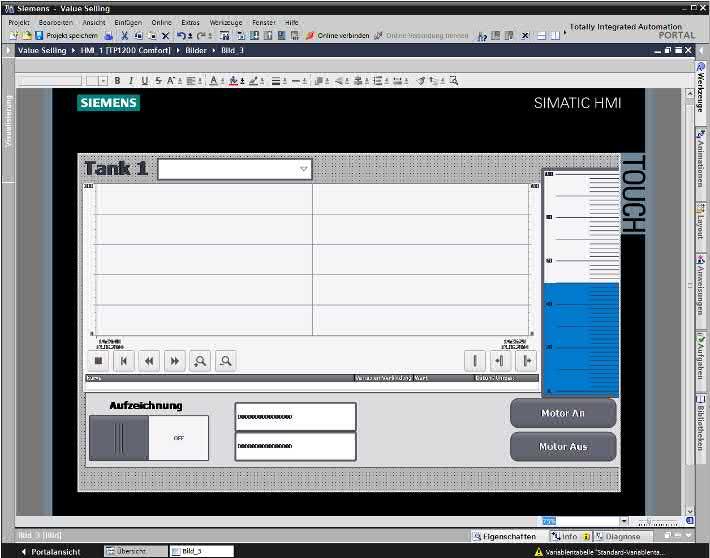

17 Efektivní práce Inteligentní Screen Editor Užitečné Např. nebo snap všechny nástroje lines značně urychlují objekty redukují mohou zarovnání být časna potřebný hranu zarovnány jiného nastisknutím objektu konfiguraci. jednoho tlačítka!

18 Flexibilní změny zobrazení objektů dle typu zákazníka Styles and Designs

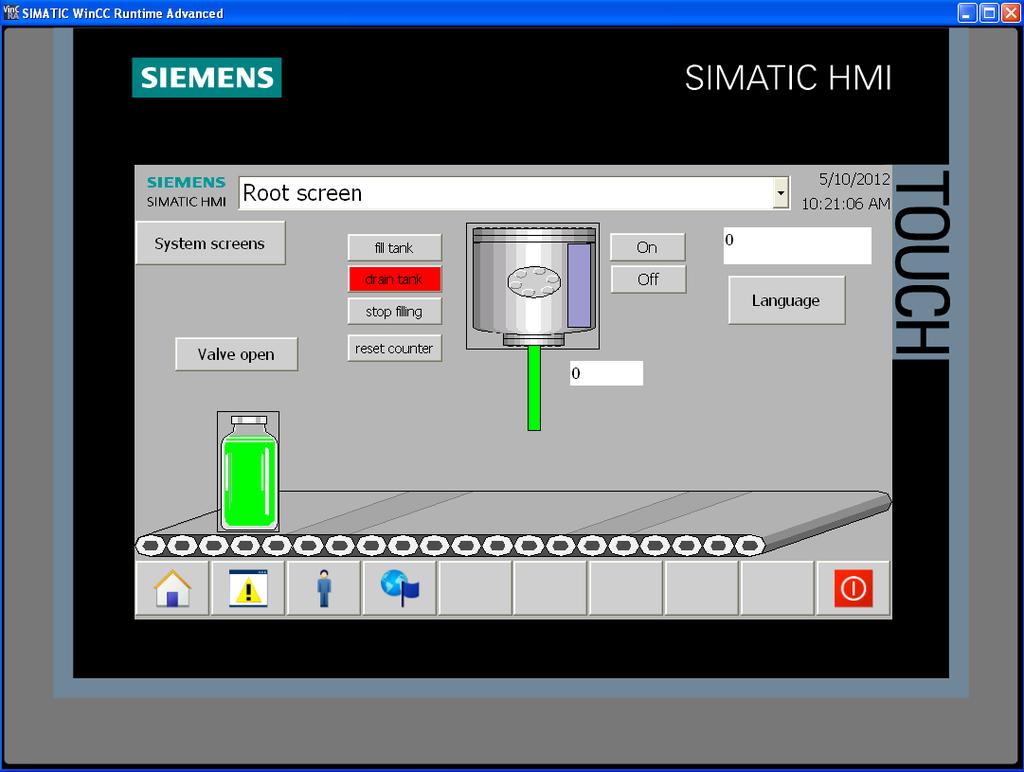

19 SIMATIC HMI v platformě TIA Portal Simulátor Simulátor pro PLC Simulátor pro HMI HMI simulátor běží a spolupracuje s PLC simulátorem V simulaci jde otestovat celý automatizační projekt. Nepotřebuji žádný HW Testování v klidu kanceláře. Výrazná zkrácení doby uvedení do provozu a tím i doby odstávky.

20 Jednoduché a efektivní projektování Portrait Optimalizace místa v rozváděči! Lze zvolit, zda bude panel umístěn do dveří rozváděše na výšku nebo na šířku

21 Jednoduché a efektivní projektování Změna zařízení (Change device) Změna Jednoduše a vizualizace projektu vybrat zse Basic automaticky novy panelů (device) až na aplikace přizpůsobí na novému PC pomocí 3 panelu! kliknutí!

22 Rychlá údržba Vzdálený přístup Došlo k závažné poruše. PLC vysílá na zodpovědnou osobu Vzdálené instrukce lokálnímu operátorovi, jak problém řešit. D Basic panel umístěný na pevném místě v technologii. Přes vzdálené připojení (VPN tunel) lze sledovat totéž, co by viděl i na Basic panelu. Technik již přijede připraven a hned řeší problém. 6AV2107-0CR00-0BB0 165,90 EUR Sm@rtServer Na panelu musí být licence pro option Sm@rtServer

23 Rychlá údržba Vzdálený přístup Basic panel umístěný na pevném místě v technologii. Operátor potřebuje sledovat určité místo v technologii a přitom nastavit parametry. Na panel nedosáhne. Lze použít chytrý mobil nebo tablet s Androidem nebo ios a připojit se na Basic panel. 6AV2107-0CR00-0BB0 165,90 EUR Sm@rtServer Na panelu musí být licence pro option Sm@rtServer WinCC Sm@rtClient app Lite (free) / Full verze (12,99 ) Pro touch panely stačí Lite verze. Pro key panely je potřeba Full verze.

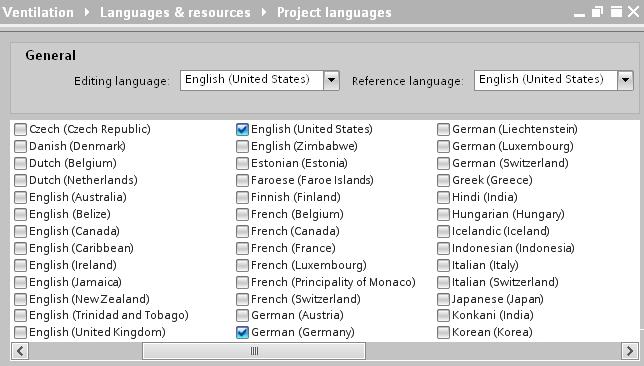

24 Basic panely Vícejazykové prostředí Jazyk v kterém právě pracuji Jazyk, podle kterého překládám Dostupné jazyky Jazyk je vybrán Jazyk není vybrán English(USA) ¹ English(United Kingdom) Velké množství jazyků, ve kterých může být projekt vytvořen. Vybrané jazyky jsou přeneseny do panelu, kde je možné je online přepínat Podpora UNICODE

25 Novinky TIA Portal V14 Transfer projektu přes USB zařízení / SD kartu Basic Panel 2 nd Comfort Panel Runtime Advanced Runtime Professional Projekt mohu nahrát přes USB nebo SD! , poštou,... Potřebuji změnit projekt v operátorském panelu Nemám vzdálené připojení, ale mám TIA Portal V14! Transfer obsahuje Image operačního systému Projekt pro panel Receptury Uživatelé Transfer je možný pro Basic panely 2nd generation Mobile panels 2nd generation Comfort panels Outdoor panely WinCC Advanced RT

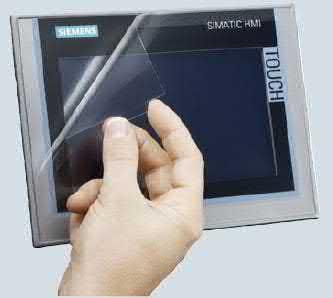

26 SIMATIC HMI v platformě TIA Portal Ochranná folie Prevence Protective films Pro práci s panelem je bezpečnější používat ochranné folie.

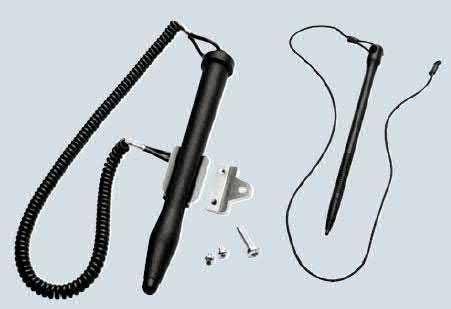

27 SIMATIC HMI v platformě TIA Portal Touch stylus a pen Prevence 6AV7672-1JB00-0AA0 65 EUR 1 ks v balení Touch stylus a touch pen Pro práci s panelem je bezpečnější používat touch stylus nebo touch pen, než klíč, šroubovák nebo kladivo. 6AV6645-7AB14-0AS0 95 EUR 5 ks v balení

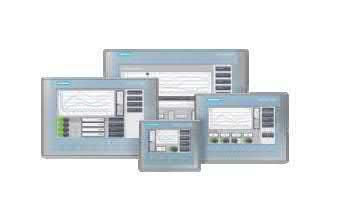

28 SIPLUS panely Pravidelné ovládání v extrémních podmínkách Odolnost proti chemickým, biologickým a mechanickým účinkům Teplotní rozsah (-20 až +60 C) Více na:

29 SIMATIC HMI v platformě TIA Portal Extrémní podmínky SIPLUS Basic Panely SIPLUS HMI KTP1200 Basic Color PN 6AG1123-2MB03-2AX EUR Založeno na 6AV2123-2MB03-0AX0-10 až +50 C SIPLUS HMI KTP1200 Basic DP 6AG1123-2MA03-2AX EUR Založeno na 6AV2123-2MA03-0AX0-10 až +50 C SIPLUS HMI KTP900 Basic Color PN 6AG1123-2JB03-2AX EUR Založeno na 6AV2123-2JB03-0AX0-20 až +50 C SIPLUS HMI KTP400 Basic Color PN 6AG1123-2DB03-2AX0 718 EUR Založeno na 6AV2123-2DB03-0AX0-20 až +60 C SIPLUS HMI KTP700 Basic DP 6AG1123-2GA03-2AX EUR Založeno na 6AV2123-2GA03-0AX0-20 až +50 C SIPLUS HMI KTP700 Basic Color PN 6AG1123-2GB03-2AX EUR Založeno na 6AV2123-2GB03-0AX0-20 až +50 C

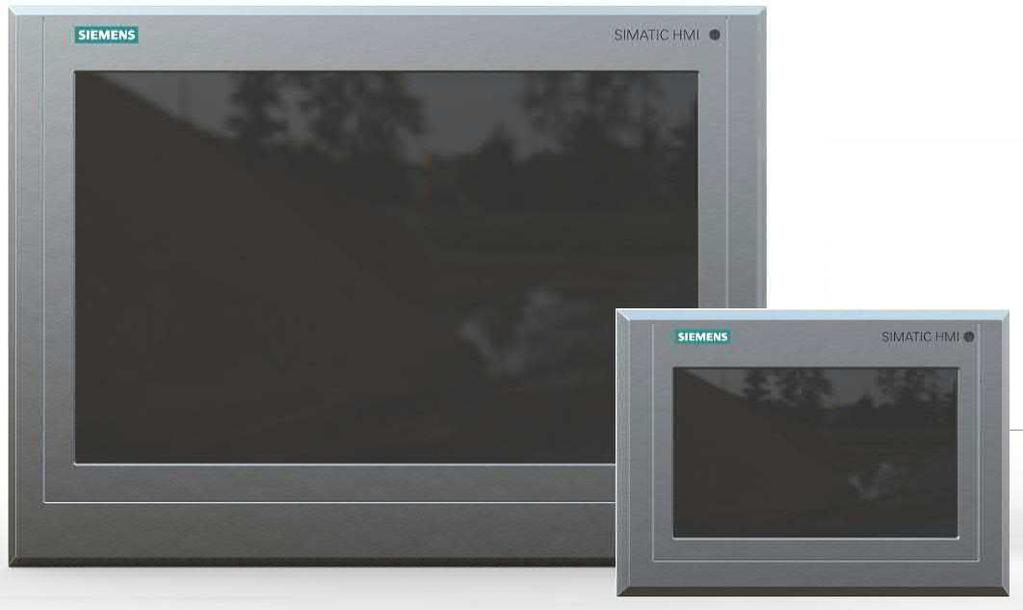

30 SIMATIC HMI Outdoor Panel ovládání a sledování +60 o C Vlastnosti Přínos pro zákazníky -30 o C 7 a 15 širokoúhlý displej Čitelný za denního světla Funkce automatického nastavení jasu Přední panel je chráněn proti UV záření Certifikáty: CE, EX-Zone, Marine, high IP65 front protection, atd. Rozšířený teplotní rozsah -30 C až +60 C při maximální vhkosti do 90% Společný inženýrský nástroj TIA Portal (WinCC V13/SP1&HSP) Stejná funkčnost jako u Comfort panelů Antireflexní, dobře čitelné, vhodné pro velké množství aplikací Použitelné kdykoli - R a Robustní a odolné Pro všechna průmyslová odvětví Může být nasazen i v velmi težkém průmyslovém prostředí jako je Nafta a plyn, námořní doprava, atd. Může být ovládán kdekoli dokonce i v extémních venkovních podmínkách jako jsou chlazené sklady Jednoduchá migrace projektu pouze změna device

31 TIA Selection Tool výběr Basic panelu

32 Bezplatná technická podpora

33 Siemens školicí středisko Standardní Siemens školení realizovaná po celém světě Čeští lektoři Bradlec u Mladé Boleslavi, Ostrava nebo přímo u zákazníka Školení šitá na míru Siemens certifikát

34 SIMATIC Basic HMI kde najdete více! SIMATIC Basic HMI Nástroje pro optimalizaci HMI řešení Reference Vizualizace v blískosti strojů se SIMATIC HMI HMI Toolbox siemens.com/hmi-toolbox HMI templates & designs siemens.com/hmi-templates-designs Remote access siemens.com/basic-hmi siemens.com/hmi-remote-access To the Basic HMI references siemens.com/hmi-panels

35 Děkuji za pozornost! Ing. Ladislav Plachý Produktový manager HMI Siemens s.r.o. Siemensova 1, Praha
