1 STŘECHY, KROVOVÉ KONSTRUKCE STAVITELSTVÍ II. Ing. arch. Jan Hlavín, Ph.D. Fakulta architektury ČVUT

2 Konstrukční principy návrhu krovových konstrukcí

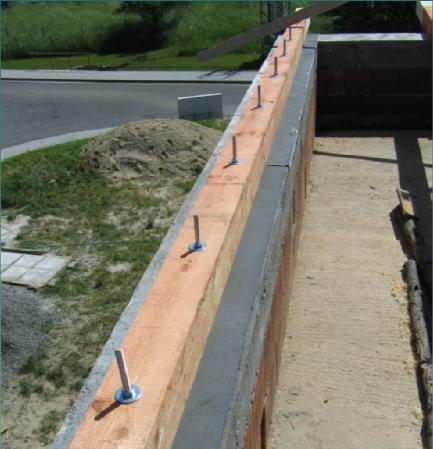

3 statické schéma zatížení krokve kotvení pozednice přenos zatížení do nosné konstrukce

4

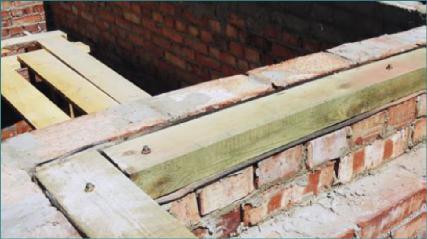

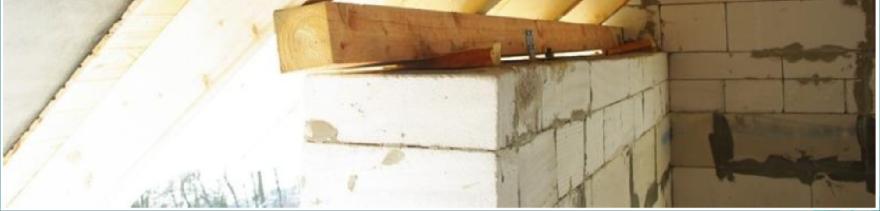

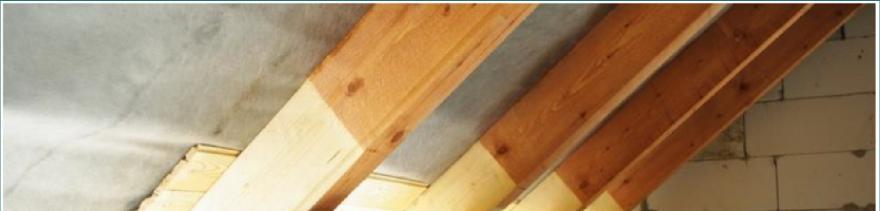

5 Nedostatečné kotvení.

6 Tesařské spoje a konstrukce Tesařské spoje Pro spojování jednotlivých prvků krovu platí pravidla tesařských spojů. Charakteristické spoje (nároží, úžlabí, plná vazba) jsou patrny z následujícího obrázku.

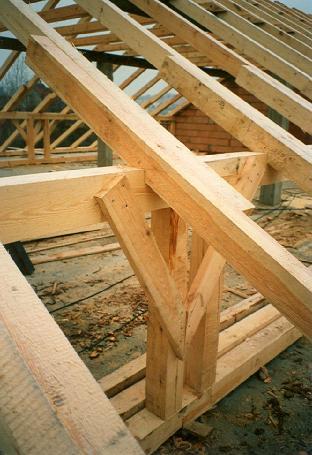

7 Tesařské konstrukce Sedlo slouží ke ztužení nosného trámu v místech podpor. Délka sedla bývá 1/5 až 2/5 rozpětí trámu. S nosným trámem bývá spojen šrouby, hmoždíky nebo zazubením. Pásek je krátká tlačená vzpěrka plnící trojí funkci: spolupůsobí při přenášení tlaku z trámu na sloup, zkracuje rozpětí trámu a ztužuje konstrukci v podélném směru. Délka pásku je 1000 až 1500 mm. A - spojení sedla s trámem, B - pásek (1 - trám, 2 - pásek, 3 - sloup)

8 spojování trámů srazem - rovný, - klínočelný kampování - plné, - oboustranné spojování trámů plátováním -rovné, - s ozubem, - klínočelné, - rybinově zapuštěné, - šikmočelné, -šikmé, - šikmé s ozubem, - nůžkové konstrukční tesařské spoje jednotlivých prvků krovu

9 nastavování svislých trámů - jednoduché, - dvojitý plát, - příložkové šikmé zapuštění -jednoduché, - dvojité s čepem, -s příložkami konstrukční tesařské spoje jednotlivých prvků krovu

10 čepování - obyčejné, - odsazené, -kvadratické, - čep vháněný (pásky) -spoj čepem na pokos přeplátování - úplné, - částečné, - rybinové, -nárožní konstrukční tesařské spoje jednotlivých prvků krovu

11 podrobnosti tesařské vazby

12 podrobnosti tesařské vazby

13 detaily spojů jednotlivých prvků krovů

14 detail spoje krokví -varianty

15 progresivní způsoby spojů dřevěných konstrukcí -svorníkový spoj

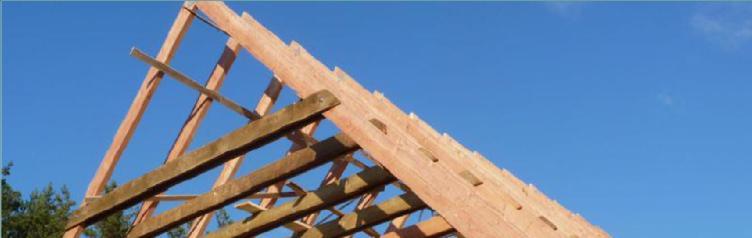

16 svorníkové spoje prvků

17 charakteristické spoje pomocí ocelových plátů

18

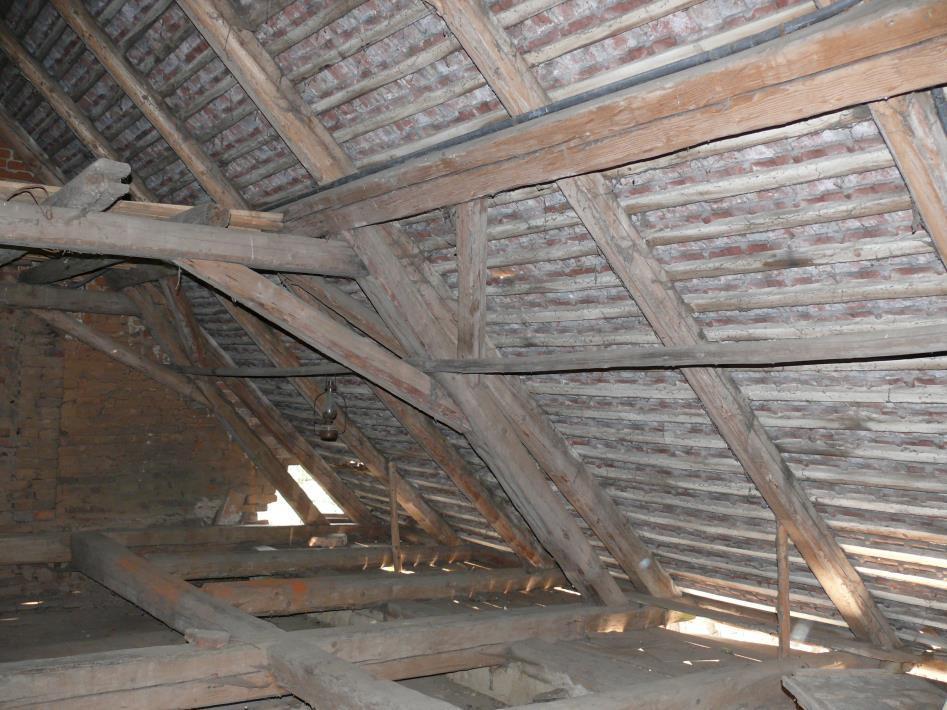

19

20

21

22

23 A hambalková soustava, 5-7m, podélné zavětrování v úrovni hambalků a mezi krokvemi B krov s vrcholovou vaznicí, svislé sloupky, 6-8m, zavětrování prkny mezi krokvemi

24 C krov s vrcholovou vaznicí, svislé sloupky, 6-8m, podélné ztužení pásky D krov se šikmými vpěrami podpírajícími vrcholovou vaznici rozpětí 6-8m

25 E krov se střední vaznicí a stojatou stolicí, 7-12m, podélné ztužení pásky F krov se střední vaznicí, šikmé vzpěry, 7-12m, podélné ztužení pásky

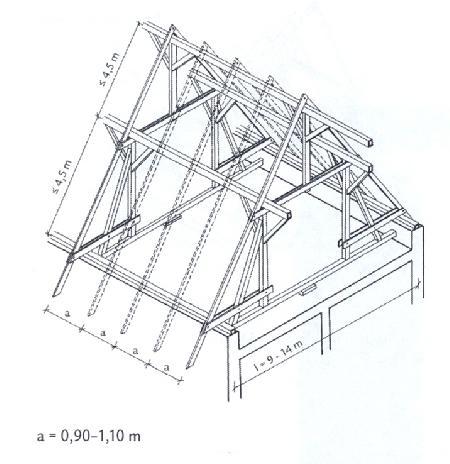

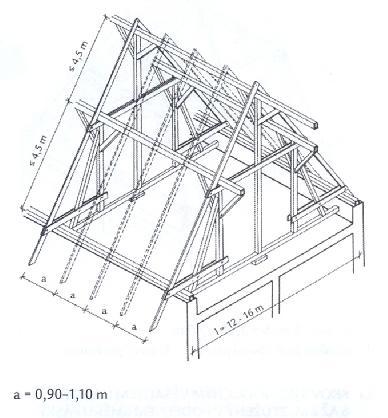

26 G krov se střední a vrcholovou vaznicí, stojatá stolice, 9-14m podélné ztužení pásky I krov se střední a vrcholovou vaznicí, stojatá stolice se středním sloupkem, zavázání do vazného trámu, šikmé vzpěry pod střední vaznicí, 12-16m, podélné ztužení pásky

27 H krov se střední a vrcholovou vaznicí, šikmé vzpěry, 9-14m, podélné ztužení pásky

28

29

30

31 vazba krovu s ležatou stolicí osazenou na střední zdi

32 podrobnosti krovu mansardové střechy

33 podrobnosti krovu pultové střechy

34 podrobnosti krovu schedové (pilové) střechy

35 zavětrování krovových konstrukcí

36 zavětrování krovových konstrukcí

37 zavětrování krovových konstrukcí

38 zavětrování krovových konstrukcí

39 zavětrování krovových konstrukcí

40 zavětrování krovových konstrukcí

41 Věšadlo ke konstrukce, která s věšáky vzpěrami vynáší hlavní trám a přenáší jeho zatížení co nejblíže k podporám. Jednoduché a dvojité věšadlo (1 - hlavní trám, 2 - vzpěra, 3 - věšák, 4 - pražec, 5 - třmen, 6 - trojramenná spona, 7 - rozpěra)

42 Vzpěradlo je konstrukce, jejíž nosný trám je podepřen vzpěrami, kterými se přenáší zatížení do podpor. Tím se zároveň zmenšuje volná délka nosného trámu a zvětšuje se jeho únosnost. Jednoduché a dvojité vzpěradlo (1 - nosný trám, 2 - vzpěry, 3 - rozpěra)

43 Příhradový vazník je sestaven z horního tlačeného pásu a z dolního taženého pásu. Pásy či pásnice jsou vzájemně spojeny svislicemi a diagonálami, které vytvářejí nejčastěji trojúhelníkovou soustavu. Spojení prvků ve styčníku může být hřebíkové, svorníkové, s hmoždíky nebo lepené. Plnostěnný vazník jsou určené pro větší rozpětí a mívají průřez písmene I nebo průřez skříňový (truhlíkový). Skruž je obloukový plnostěnný nosník sbíjený z prken, sešroubovaný nebo slepený v jeden celek. A - příhradový nosník, B - plnostěnný nosník, C - skruž

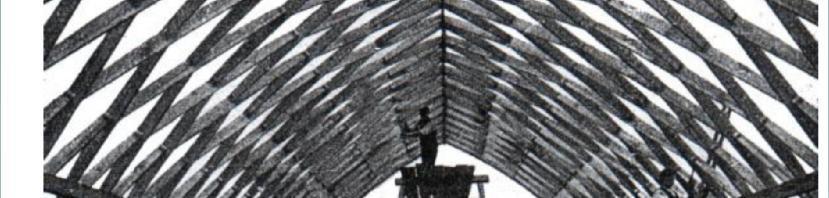

44 skružové soustavy

45

46

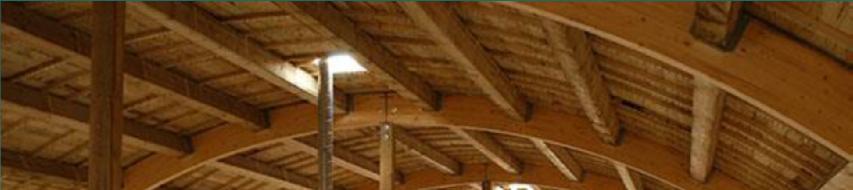

47

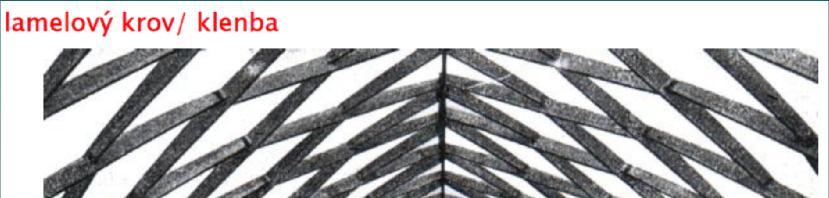

48

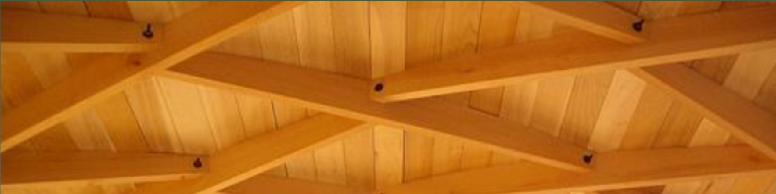

49

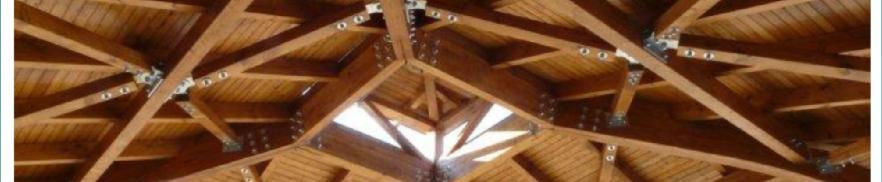

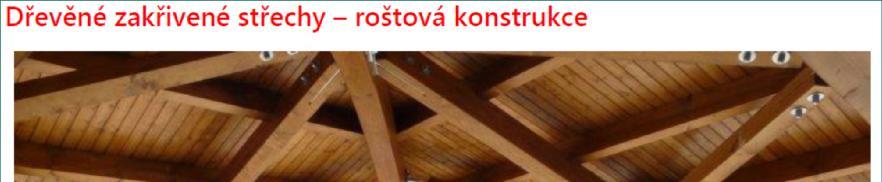

50

51 lepené krovové konstrukce

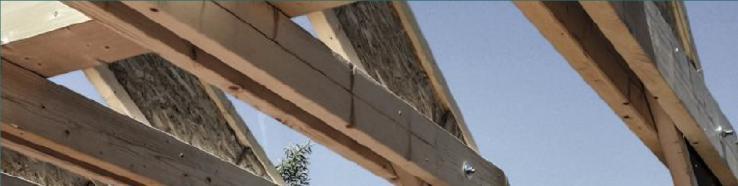

52 lepené krovové konstrukce

53 lepené krovové konstrukce

54 sbíjené vazníkové konstrukce krovů

55 sbíjené vazníkové konstrukce krovů

56 sbíjené vazníkové konstrukce krovů

57 sbíjené vazníkové konstrukce krovů

58 varianty sbíjených vazníků

59

60 detail sbíjených vazníkových konstrukcí uložení na zdivo

61

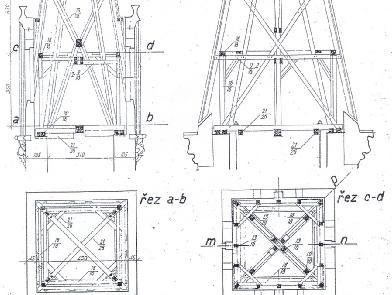

62

63 Vzpínadlo je konstrukce, v níž je hlavní trám vyztužený táhly a krátkými sloupky. Vzpínadlo (1 - hlavní trám, 2 - ocelové táhlo, 3 - rektifikační článek)

64 ocelové krovové konstukce vpinadlová vaznice, krokev

65 detail uložení krokve na pozednici

66 OCELOVÉ KROVOVÉ KONSTRUKCE ocelové příhradové krokve

67 detail uložení krokve na vrcholovou vaznici

68 OCELOVÉ KROVOVÉ KONSTRUKCE

69 ŽELEZOBETONOVÉ KROVOVÉ KONSTRUKCE

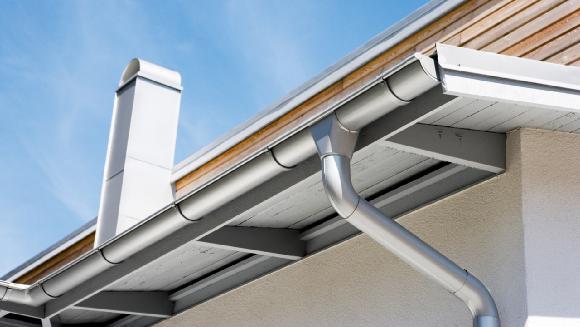

70 detail vrcholové vaznice detail pozednice varianty odvodnění

71

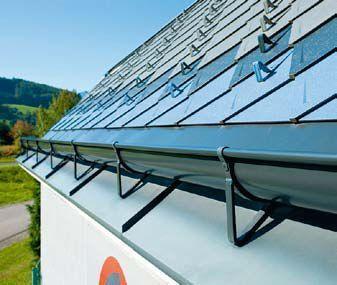

72

73

74

75

76

77

78 ŽELEZOBETONOVÉ KROVOVÉ KONSTRUKCE

79 detail kotvení železobetonového krovu do věnce

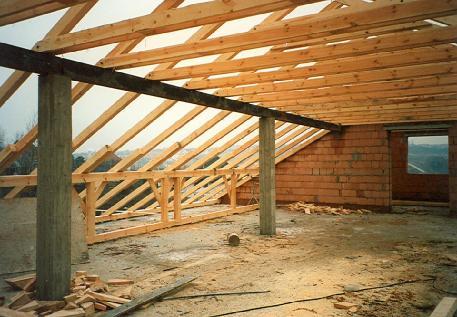

80

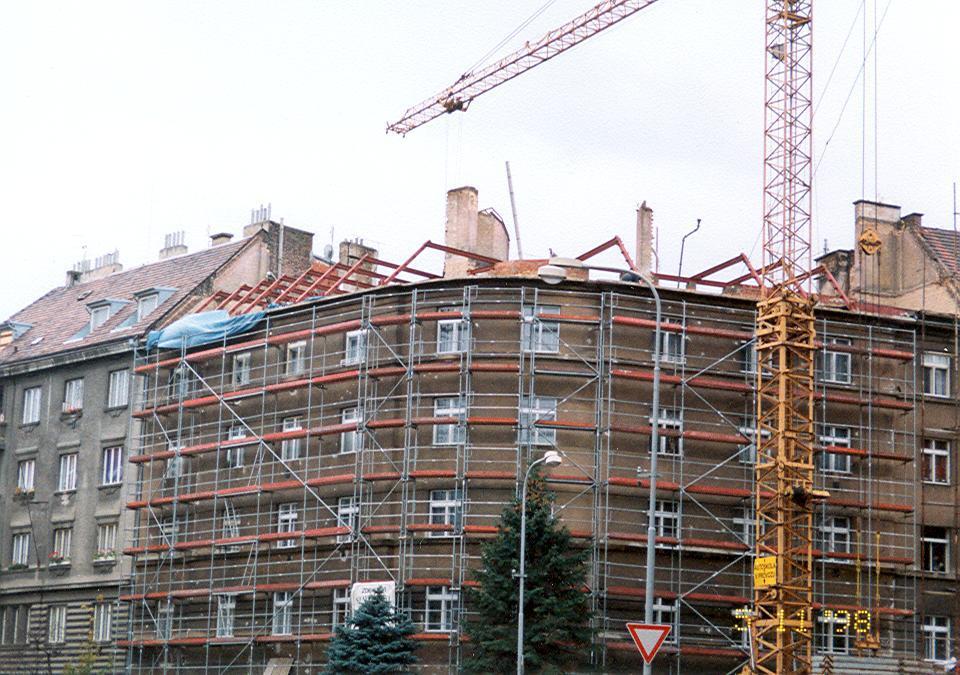

81

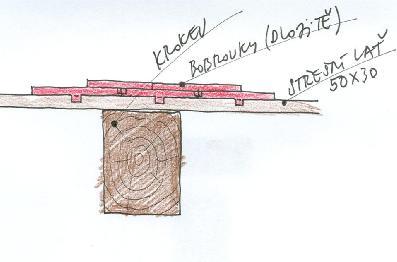

82

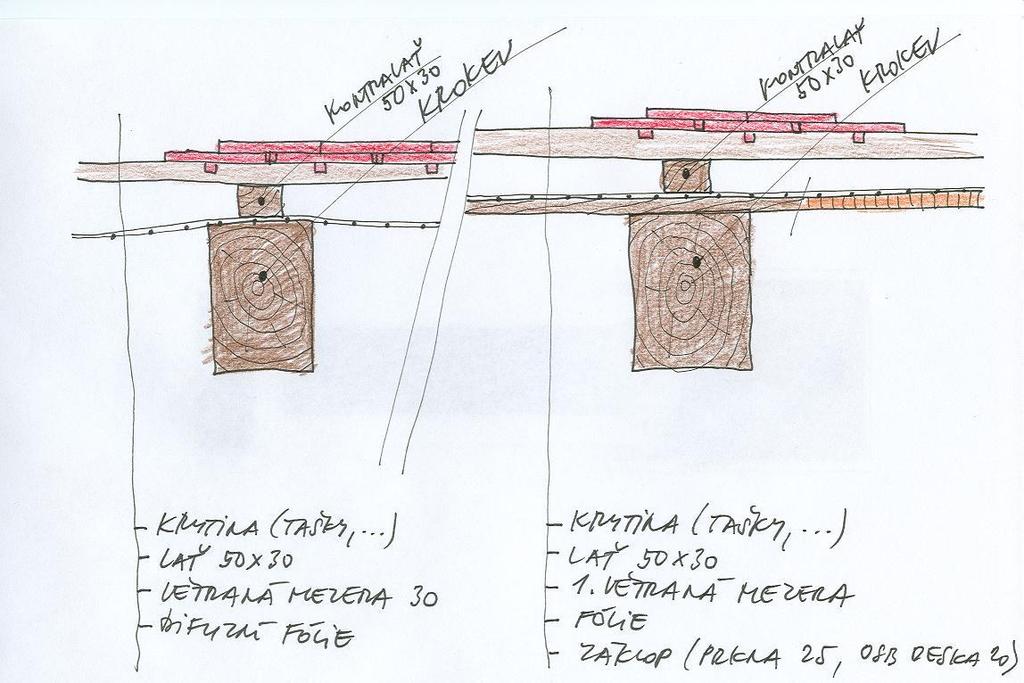

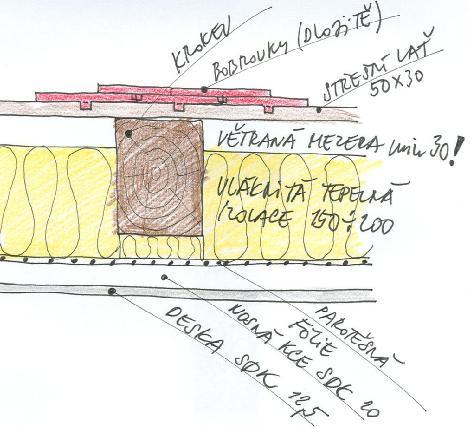

83

84

85 STAVITELSTVÍ II. - STŘECHY, KROVOVÉ KONSTRUKCE KÓD PŘEDNÁŠKY: Zdroje informací, fotografií, kreseb: přednášky: Prof. Ing. M. Pavlík, CSc., Doc. Ing. V. Daňkovský, CSc., INTERNET

86 STAVITELSTVÍ II. - STŘECHY, KROVOVÉ KONSTRUKCE DĚKUJI VÁM ZA POZORNOST Příště 6. přednáška: Základy, spodní stavba
