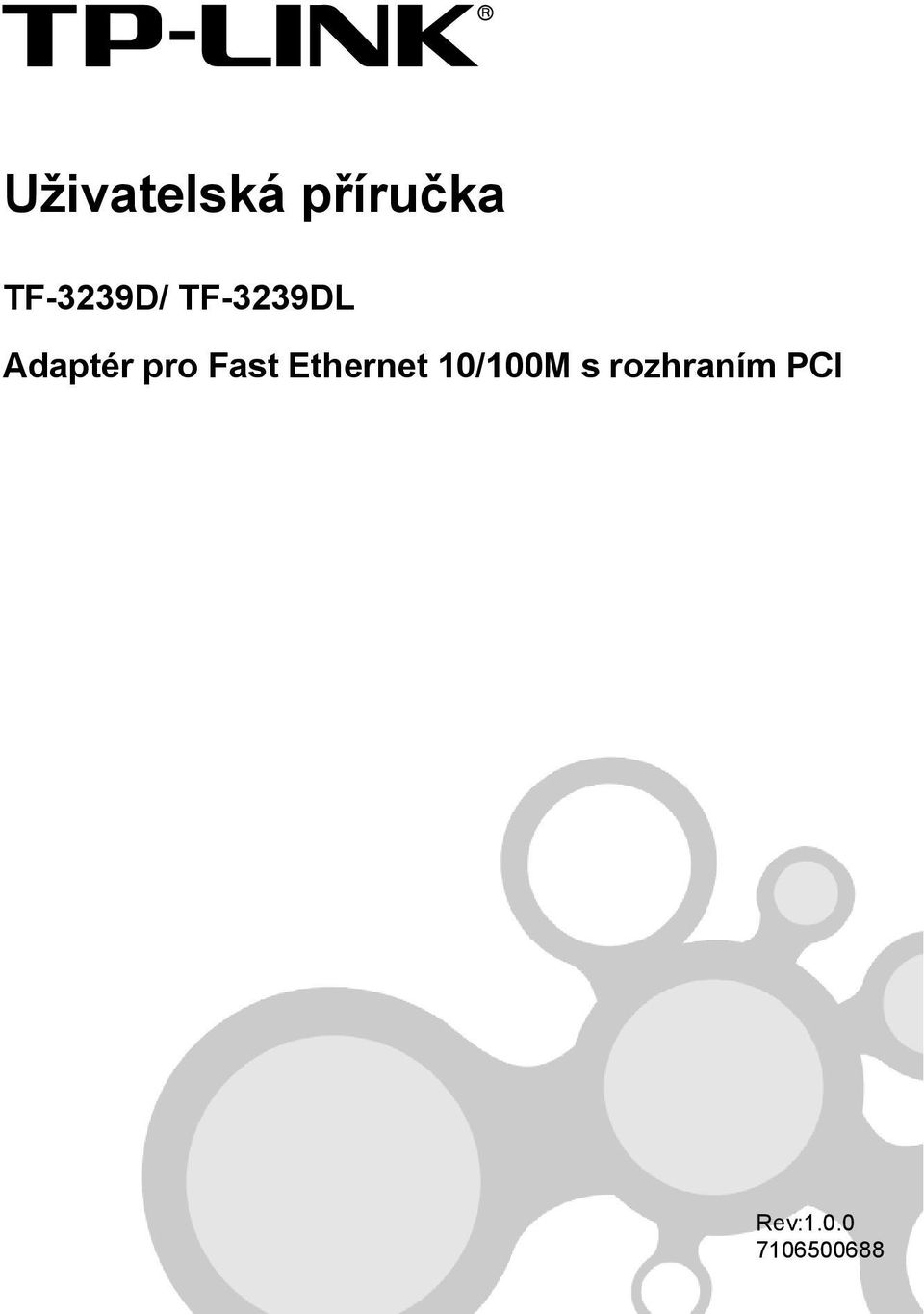

1 Uživatelská příručka TF-3239D/ TF-3239DL Adaptér pro Fast Ethernet 10/100M s rozhraním PCI Rev:

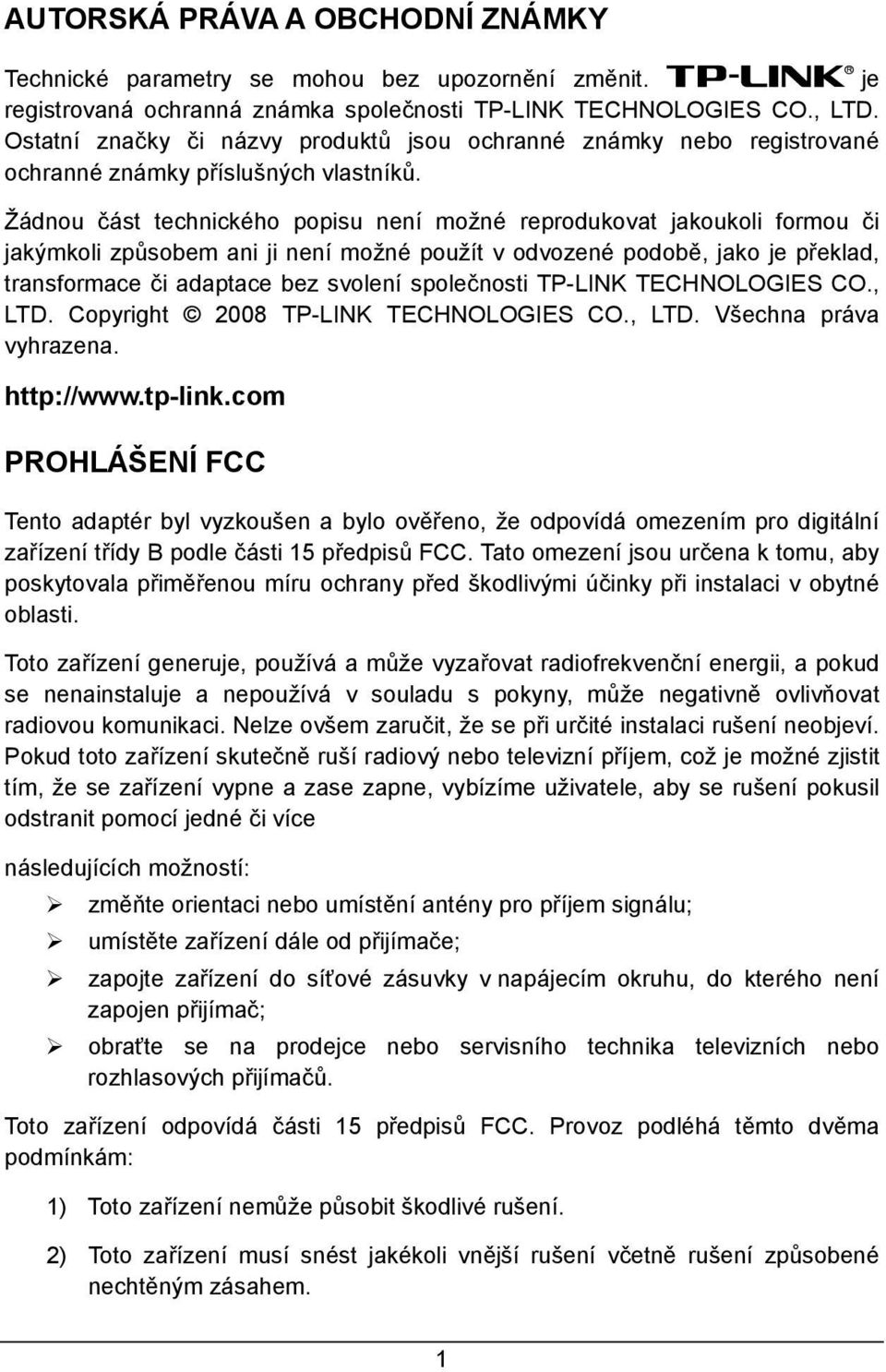

2 AUTORSKÁ PRÁVA A OBCHODNÍ ZNÁMKY Technické parametry se mohou bez upozornění změnit. je registrovaná ochranná známka společnosti TP-LINK TECHNOLOGIES CO., LTD. Ostatní značky či názvy produktů jsou ochranné známky nebo registrované ochranné známky příslušných vlastníků. Žádnou část technického popisu není možné reprodukovat jakoukoli formou či jakýmkoli způsobem ani ji není možné použít v odvozené podobě, jako je překlad, transformace či adaptace bez svolení společnosti TP-LINK TECHNOLOGIES CO., LTD. Copyright 2008 TP-LINK TECHNOLOGIES CO., LTD. Všechna práva vyhrazena. PROHLÁŠENÍ FCC Tento adaptér byl vyzkoušen a bylo ověřeno, že odpovídá omezením pro digitální zařízení třídy B podle části 15 předpisů FCC. Tato omezení jsou určena k tomu, aby poskytovala přiměřenou míru ochrany před škodlivými účinky při instalaci v obytné oblasti. Toto zařízení generuje, používá a může vyzařovat radiofrekvenční energii, a pokud se nenainstaluje a nepoužívá v souladu s pokyny, může negativně ovlivňovat radiovou komunikaci. Nelze ovšem zaručit, že se při určité instalaci rušení neobjeví. Pokud toto zařízení skutečně ruší radiový nebo televizní příjem, což je možné zjistit tím, že se zařízení vypne a zase zapne, vybízíme uživatele, aby se rušení pokusil odstranit pomocí jedné či více následujících možností: změňte orientaci nebo umístění antény pro příjem signálu; umístěte zařízení dále od přijímače; zapojte zařízení do síťové zásuvky v napájecím okruhu, do kterého není zapojen přijímač; obraťte se na prodejce nebo servisního technika televizních nebo rozhlasových přijímačů. Toto zařízení odpovídá části 15 předpisů FCC. Provoz podléhá těmto dvěma podmínkám: 1) Toto zařízení nemůže působit škodlivé rušení. 2) Toto zařízení musí snést jakékoli vnější rušení včetně rušení způsobené nechtěným zásahem. 1

Žádnou část technického popisu není možné reprodukovat jakoukoli formou či jakýmkoli způsobem ani ji není možné použít v odvozené podobě, jako je překlad, transformace či adaptace bez svolení

3 PROHLÁŠENÍ O SHODĚ ES (EVROPA) V souladu se směrnicemi č. 89/336/EHS o elektromagnetické kompatibilita splňuje toto zařízení požadavky těchto norem: EN55022 EN55024 BEZPEČNOSTNÍ UPOZORNĚNÍ Upozornění: Nepoužívejte tento výrobek v blízkosti vody. Vyhněte se používání tohoto výrobku v elektrických bouřích. Kapitola 1 Úvod Přehled hardwaru Adaptér řady TF-3239 je vysoce integrovaný a ekonomický jednočipový adaptér pro Fast Ethernet který poskytuje 32bitový výkon, kompatibilitu se sběrnicí PCI a plně vyhovuje specifikacím standardů IEEE 802.3u 100Base-TX a IEEE 802.3x Plně duplexní řízení toku. Podporováno je i ACPI, správa napájení PCI pro moderní operační systémy, která umožňuje funkci Operating System Directed Power Management (OSPM) pro dosažení maximální efektivity napájení. Naše adaptéry udržují náklady na provoz sítě na nízké úrovni a eliminují překážky využití. Představují nejsnazší cestu pro inovaci sítě z rychlosti 10 Mb/s na 100 Mb/s. Jsou vysoce integrované a nevyžadují žádnou dodatečnou logiku ani externí paměť. Obsahují rozhraní pro zaváděcí paměť ROM a lze je použít pro bezdiskové pracovní stanice, kde poskytují maximální úroveň zabezpečení sítě a usnadňují správu (s výjimkou modelu TF-3239DL). Podporují plně duplexní provoz, díky čemuž dosahují propustnosti až 200 Mb/s bez dodatečných nákladů. Adaptéry podporují rychlosti sítě 10 Mb/s a 100 Mb/s, 100Base-TX provoz na křížených dvoulinkách UTP kategorie 5 a 10Base-T provoz na UTP kategorií 3, 4 a 5. Pro zjištění rychlosti sítě používají adaptéry technologii Auto-Negotiation. Ovladače nabízejí podporu pro využití v běžných síťových operačních systémech Netware, Windows 9x, Windows 2000, Windows NT a TCP/IP. 2

Vyhněte se používání tohoto výrobku v elektrických bouřích.

4 Funkce a přínosy Integrovaná ethernetová adresa MAC, fyzický čip a vysílač na jednom čipu Kompatibilita s PCI Revize 2.1/2.2 Jednočipový ethernetový řadič pro sběrnici PCI Podpora taktů PCI 16,75 MHz až 40 MHz Podpora 32bitového univerzálního časovače řízeného externím zdrojem taktovací frekvence PCI a přerušení časovače Programovatelná velikost shluku pro PCI a raná mez Tx/Rx Podpora rychlé transakce na pozadí s cílem PCI Podpora digitálního a analogového průchodu signálu na obou portech. Podporuje ACPI, řízení spotřeby PCI Kompatibilita se standardy IEEE 802.3u Fast Ethernet, 100Base-TX a IEEE CSMA/CD 10Base-T. Podporuje plně duplexní řízení toku (IEEE 802.3x) Plně duplexní design pro dvojnásobný výkon Podpora funkce Auto-Negotiation Automatické nastavení IRQ a adresy I/O Obsahuje dvě velké (2 kb) nezávislé paměti FIFO pro příjem a vysílání Jeden konektor STP/UTP pro rychlost sítě 10 Mb/s nebo 100 Mb/s K dispozici je diagnostický software a LED indikátor připojení a aktivity Podporuje inteligentní ROM pro dálkové zavádění a RPL/PXE (s výjimkou modelu TF-3239DL) Podpora ovladače ODI pro NetWare 3.x a 4.x, ovladače NDIS pro LAN Manager, Windows 95, Windows NT, Windows 2000, Windows XP a Windows Vista, ovladače paketů pro TCP/IP. Kapitola 2 Instalace Instalace karty Při instalaci produktu do počítače postupujte podle níže uvedených pokynů. 1. Vypněte počítač a sejměte jeho kryt. 2. Vložte produkt do slotu PCI. 3

Programovatelná velikost shluku pro PCI a raná mez Tx/Rx Podpora rychlé transakce na pozadí s cílem PCI Podpora digitálního a analogového průchodu signálu na obou portech.

5 3. Připevněte produkt k zadní stěně skříně počítače a vraťte kryt skříně na místo. 4. Připojte produkt k síti pomocí kroucené dvoulinky. Instalace ovladače Použijte ovladače dodané na disketě spolu s produktem. Podrobný popis najdete v souboru help na disketě. Dodatek A Řešení potíží Pokud máte se síťovým adaptérem jakékoli potíže, ujistěte se nejprve, že je nainstalován správný ovladač, k portu adaptéru je připojen správný kabel a rozbočovač vyhovuje specifikacím adaptéru, např. 10 Mb/s 10Base-T nebo 100 Mb/s 100Base-TX. Poté překontrolujte LED kontrolku. Produkt je vybaven jednou LED kontrolkou, která oznamuje stav sítě. Kontrolka LED LINK/ACTIVE Červená kontrolka LED oznamuje, zda je 10 Mb/s nebo 100 MB/s STP/UTP kabel v pořádku a zda pracuje. Když kontrolka NESVÍTÍ, znamená to, že kabel STP/UTP není připojen k portu nebo že připojení nepracuje. Když kontrolka SVÍTÍ, znamená to, že připojení portu STP/UTP je pořádku. Když kontrolka BLIKÁ, znamená to, že port STP /UTP přijímá nebo odesílá data. Dodatek B Technické informace Topologie: hvězdicová Podporovaný konektor: RJ45 Norma: IEEE Base-T IEEE 802.3u 100Base-TX Přenosová rychlost: 100 Mb/s nebo 200 Mb/s Hardware: IBM PC kompatibilní, s PCI slotem Připojení IRQ: přidělené systémem Adresa I/O: přidělena systémem Software: Ovladač ODI pro NetWare 3.x a 4.x, ovladač NDIS pro Microsoft LAN Manager, Windows 98, Windows ME, Windows NT, Windows 2000, Windows XP a Windows Vista, ovladač paketů pro TCP/IP. Teplota: 0 C až 40 C (provozní teplota) Vlhkost: 5 95%, bez kondenzace Spotřeba: max. 1 W 4

Dodatek A Řešení potíží Pokud máte se síťovým adaptérem jakékoli potíže, ujistěte se nejprve, že je nainstalován správný ovladač, k portu adaptéru je připojen správný kabel a rozbočovač vyhovuje
