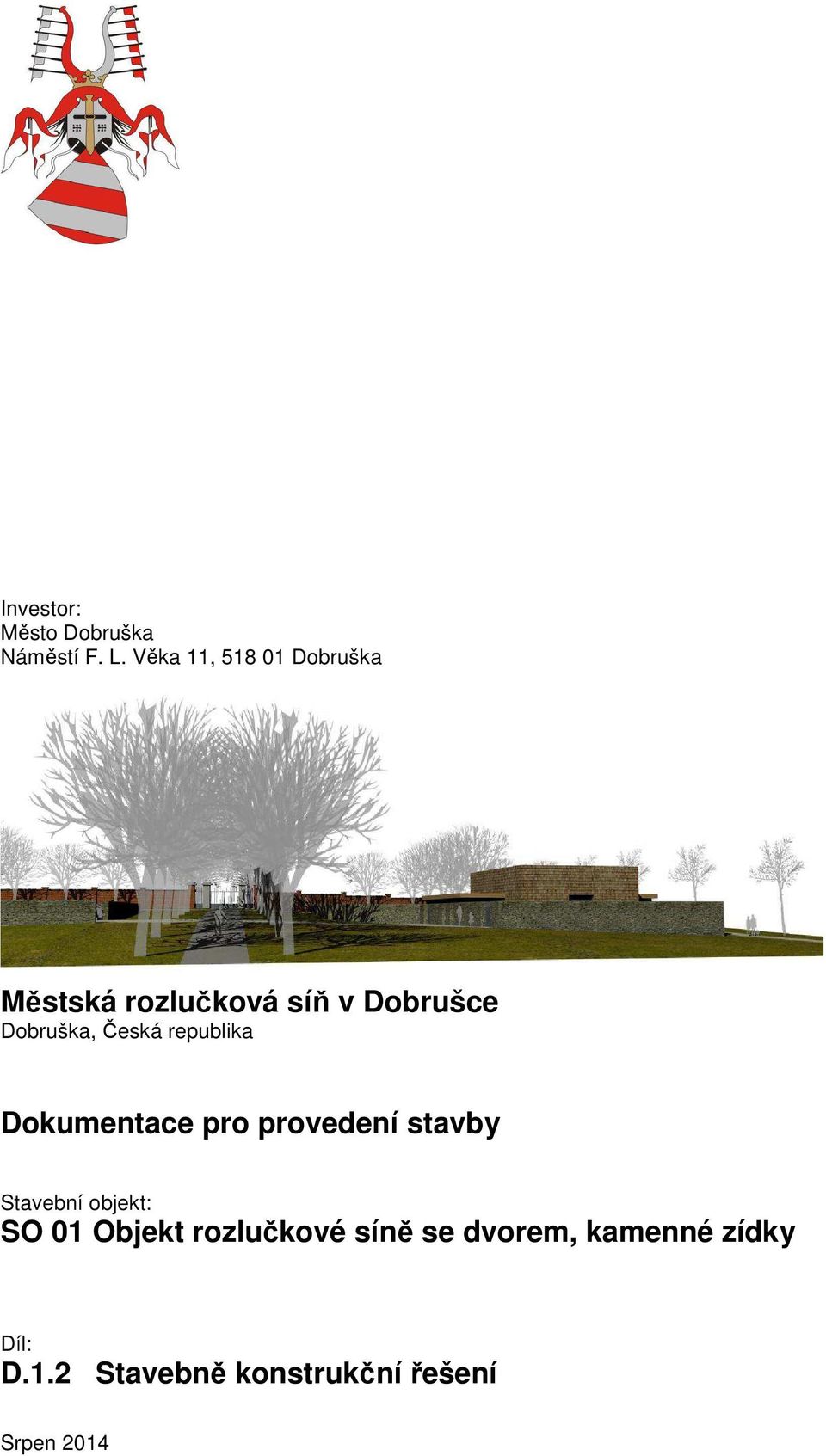

1 Investor: Město Dobruška Náměstí F. L. Věka 11, Dobruška Městská rozlučková síň v Dobrušce Dobruška, Česká republika Dokumentace pro provedení stavby Stavební objekt: SO 01 Objekt rozlučkové síně se dvorem, kamenné zídky Díl: D.1.2 Stavebně konstrukční řešení Srpen 2014

2 SEZNAM PŘÍLOH Č.VÝKRESU VÝKRES MĚŘÍTKO FORMÁT D.1.2.a) SEZNAM PŘÍLOH A TECHNICKÁ ZPRÁVA - 7 x A4 D.1.2.b)1 ZÁKLADY PŮDORYS 1:50 8 x A4 D.1.2.b)2 ZÁKLADY ŘEZY 1:50 10 x A4 D.1.2.b)3 ZÁKLADY VÝZTUŽ 1:25 4 x A4 D.1.2.b)4 KAMENNÁ STĚNA VÝZTUŽ 1:25 2 x A4 D.1.2.b)5 PODKLADNÍ BETON VÝZTUŽ 1:50 6 x A4 D.1.2.b)6 KOTVENÍ KCE STŘECHY V ÚROVNI +2,7 1:50 6 x A4 D.1.2.b)7 KONSTRUKCE STŘECHY V ÚROVNI +2,7 1:50 8 x A4 D.1.2.b)8 STŘEŠNÍ TRÁMY V ÚROVNI +2,7 1:50 6 x A4 D.1.2.b)9 KONSTRUKCE STŘECHY V ÚROVNI +4,57 1:50 6 x A4 D.1.2.b)10 DETAILY STŘECHY NA ÚROVNI +2,7 1:10 8 x A4 D.1.2.b)11 RÁMY STŘECHY V ÚROVNI +2,7 1:25 8x A4 D.1.2.b)12 DETAILY STŘECHY V ÚROVNI +4,57 1:25 8 x A4 D.1.2.b)13 VĚNCE VÝZTUŽ 1:25 2 x A4 D.1.2.b)14 KONSTRUKCE BEDNĚNÍ PARAPETU 1:25, 1:50 3 x A4 D.1.2.b)15 OPĚRNÉ STĚNY PARKOVIŠTĚ 1:50 10 x A4 D.1.2.b)16 OPĚRNÉ STĚNY VÝZTUŽ 1:25 3 x A4 PROFESE STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ HLAVNÍ PROJEKTANT ZODP.PROJEKTANT VYPRACOVAL ING.ARCH. M. HORSKÝ ING. PETR JOŠT ING. PETR JOŠT PROJEKTANT: ING. PETR JOŠT, Gočárova 504, Hradec Králové TEL , petr.jost@tiscali.cz Rokycanova 316, Hradec Králové TEL: , TEL/FAX: aash@arch.cz INVESTOR: Město Dobruška, Náměstí F. L. Věka 11, Dobruška STAVBA: MĚSTSKÁ ROZLUČKOVÁ SÍŇ V DOBRUŠCE DOBRUŠKA, ČESKÁ REPUBLIKA ČÍSLO ZAKÁZKY 29103/14 DRUH DOKUMENTACE OBJEKT: SO 01 OBJEKT ROZLUČKOVÉ SÍNĚ SE DVOREM DATUM 08/2014 PS FORMÁT 7 x A4 SEZNAM PŘÍLOH A TECHNICKÁ ZPRÁVA MĚŘÍTKO - Č. VÝKRESU D.1.2.a)

3 D1.2 STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ D1.2.a) TECHNICKÁ ZPRÁVA Technická zpráva stavebně konstrukčního řešení projektu akce Městská rozlučková síň v Dobrušce, Dobruška, Česká republika, SO 01 Objekt rozlučkové síně se dvorem. Úvod: Stavebně konstrukční řešení bylo zpracováno na žádost generálního projektanta Atelieru Šuda Horský a.s. Projekt řeší konstrukci novostavby Městské rozlučkové síně. Popis objektu Staveniště v okrajové části Dobrušky je mírně svažité, s převýšením 1,0m. Terén svažitý k západu je v nadmořské výšce od 321 do 322 m n.m. B.p.v. Objekt půdorysného tvaru obdélníku je nepodsklepený, s jedním nadzemním podlažím. Střední část objektu má výšku 5,5m, obvodové části objektu mají výšku 3,1m. Součástí objektu je dvůr ohraničený kamennou zdí navazující na obvodové zdi objektu. Podlaha 1.NP = 0,00 = 321,40 m n.m. B.p.v. Objekt je zakrytý dvojicí plochých střech v různých výškových úrovních. Na objekt navazují parkovací plochy. Popis dispozičního řešení Ve střední části objektu je umístěna rozlučková síň, v obvodových prostorách jsou místnosti pro pozůstalé, hudbu, kancelář, technické a sociální zázemí objektu. Do rozlučkové síně se vstupuje přes dvůr, do objektu se vstupuje přes přijímací místnost. a) Popis konstrukčního systému Konstrukční systém je stěnový obousměrný provedený pomocí klasických technologií. Nosnou konstrukci objektu tvoří obvodové a střední zdi. Konstrukci plochých střech tvoří ocelové průvlaky do kterých jsou vkládány střešní nosníky z trámů.

4 b) Navržené výrobky, materiály a hlavní konstrukční prvky Základy Geologický průzkum na tuto akci zpracoval Global-Geo s.r.o. Hradec Králové v srpnu Na základě tří kopaných sond byl strop zvětralých slínovců zastižen mělce pod terénem v hloubce 0,3 1,4m. Eluviální jíl nebyl v sondách zastižen. Byly ověřeny pouze deluviální sedimenty, jako nedeponovaný produkt zvětrávacího procesu z výše položených míst. S rostoucí hloubkou v něm přibývá reliktů matečních hornin. Hlouběji bylo identifikováno zvětralé horninové podloží zatříděné do třídy R5. Křídové horniny překrývají kvartérní sedimenty deluviofluviálního původu. Nejvyšší člen kvartérního pokryvu představuje hnědá humózní hlína třídy F5. vrstev V místě rozlučkové síně se nachází sonda KS-1 s tímto sledem geologických 0,00 0,15 oživená hlína s nízkou plasticitou třídy F5 ML-O 0,15 0,30 hlína se střední plasticitou pevné až tvrdé konzistence třídy F5 MI 0,30 0,80 mírně zvětralý slínovec deskovitě odlučný třídy R5/R4 Základovou spáru umístit do deskovitého mírně zvětralého až navětralého podloží slínovců třídy R5 až R4 v celé ploše objektu. Hloubka založení je 0,8 1,40m pod stávajícím povrchem terénu.. Hlubší založení je závislé na případném výskytu jílovitých až jílovito-štěrkovitých zemin eluviodeluviálního původu. Při zakládání na skalním podloží jsou základové podmínky hodnoceny jako jednoduché. Před započetím stavby je nutno odvézt vrstvy navážek a provést skrývku ornice. Dle ČSN je objekt zařazen jako staticky náročná stavba z důvodu členitosti objektu.. Objekt je založen na základových pasech se základovou spárou ve vrstvě navětralých slínovců. Základovou spáru pouze zarovnat a odstranit vypadlé a uvolněné úlomky slínovců. Základovou spáru nehutnit. V průběhu výstavby základovou spáru chránit proti mechanickému porušení při výkopových pracích a proti nepříznivým klimatickým účinkům. Základy jsou navrženy na tabulkovou výpočtovou únosností Rdt=200kPa. S vlivem podzemní vody není v návrhu základů uvažováno. Pod nosnými zdmi jsou základové pasy dvojstupňové. Spodní rozšířená část je vybetonována přímo do výkopu. Při betonáži spodní části základů je vložena svislá prutová výztuž pro propojení s dříkem základů. Prutová výztuž zasahuje až do podkladního betonu.

5 Horní zúžená část základů je vyzděna z tvárnic ztraceného bednění šířky 400mm a zmonolitněna betonem. Přes dřík základů je přebetonován zesílený podkladní beton tloušťky 150mm vyztužený v celé ploše sítěmi Kari 8/150-8/150 stykovaných přesahem 400mm v obou směrech. Pod podkladní beton je proveden násyp z prokazatelně hutnitelného materiálu hutněný po vrstvách mocnosti 200mm. Základové pasy pod objektem jsou od základových pasů vynášejících kamenné zdivo oplocení zcela oddilatovány. Základovou spáru umístit do nezámrzné hloubky. Nelze zakládat na navážkách, násypech, zeminách nakypřených, zeminách znehodnocených vlhkostí a mrazem, podzemních objektech a podzemních tělesech. Základovou spáru odkrýt za příznivého počasí a základy vybetonovat neprodleně po provedení výkopů. Svislé konstrukce Nosnou konstrukci objektu tvoří obvodové a vnitřní zdi. Nosné části obvodových zdí 1.NP tloušťky 300mm jsou vyzděny z keramických tvárnic broušených pevnosti P10 zděných na typovou tenkovrstvou maltu M5. Tenkovrstvou maltu lze nahradit maltou klasickou, z důvodu malé stability zdí ukončených v úrovni parapetu není vhodné požít zdivo na pěnu. Obvodové zdivo je provedeno jako sendvič, před nosné zdivo je provedeno zateplení a předstěna z lomového kamene. Předstěnu kotvit do nosného zdiva typovými nerezovými sponami. Obvodové zdi jsou doplněny středními nosnými zdmi tloušťky 300mm respektive 200mm z keramických tvárnic broušených pevnosti P10 zděných na typovou tenkovrstvou maltu M5. Obvodové zdivo je zakončeno v úrovni parapetu, v průběžném pruhu oken pod střešní konstrukcí je nahrazeno ocelovými sloupy navazujícími na ocelové střešní nosníky. Zdivo je v úrovni parapetu zakončeno mohutným monolitickým železobetonovým věncem. Střední zdivo je zakončeno pod střešními trámy monolitickým železobetonovým věncem. Sloupy jsou z čtvercové trubky Jackl 100/60/5. Na spodní hraně jsou opatřeny základovou plotnou z plechu P15/ přes kterou jsou kotveny chemickými kotvami Hilti M12 k parapetnímu železobetonovému věnci. Na horní hraně jsou přivařeny na příčli ocelového rámu střechy z profilu HEA140. Sloupy jsou vzájemně spojeny nosníkem nadpraží z profilu UPE140 umístěným v úrovni střešní desky. Nosník UPE140 je přivařen mezi průvlaky z profilu HEA140. Zdivo ohraničující střední zvýšenou část objektu je ztuženo monolitickým železobetonovým věncem pod střešní deskou obvodové části objektu a pod střešními průvlaky střední části objektu. Nad dveřním otvorem ve středním zdivu je překlad z dvojice válcovaných profilů IPE220. Sloup vynášející překlad je svařen z dvojice válcovaných profilů

6 U140. Sloup je na spodní hraně opatřen základovou plotnou z plechu P20/ přes kterou je kotven chemickými kotvami k základovému pasu. Sloup je na horní hraně opatřen hlavicí z plechu P15/ na kterou je přivařen průvlak. Příčky jsou zděné z keramických příčkovek broušených zděných na typovou tenkovrstvou maltu. Pozor, příčky tloušťky 200mm jsou provedeny jako nosné, zajišťují stabilitu obvodových zdí provedených pouze do výšky parapetu, příčky nelze bez náhrady vybourat. Věnec na obvodovém zdivu v úrovni parapetu probíhá přes příčky do středního zdiva. Kamenné předstěny sendviče obvodového zdiva jsou od navazujících kamenných zdí plotu zcela oddilatovány. Vodorovné konstrukce Nadpraží okenních otvorů tvoří nosník nadpraží z válcovaného profilu UPE140 skrytý ve střešní desce. Nadpraží dveřních otvorů tvoří typové betonové nosné překlady průřezu 70/250. Nad dveřním otvorem ve střední zdi s rozponem 3,7m tvoří překlad dvojice válcovaných profilů IPE220. Nad dveřním otvorem v obvodové zdi tvoří překlad dvojice válcovaných profilů IPE160. Nad dveřmi ve střední zdi navazující na střešní světlík tvoří nadpraží válcovaný profil HEA140. Překlad je umístěn vedle zdiva a je kotven do navazujících střešních nosníků. Překlad je přes krátké konzoly kotven ke zdivu vedle otvoru a nahrazuje chybějící ztužující věnec v místě otvoru. Konstrukce střechy Střešní konstrukci snížené obvodové části objektu tvoří ocelové rámy uložené na obvodové zdivo a zdivo ohraničující střední část objektu. Rámy s rozponem 3,9m jsou rozmístěny dle šířky jednotlivých místností v proměnné vzdálenosti 1,6-2,1m. Rámy tvaru písmene T tvoří stojka z čtyřhranné trubky Jackl100/60/5 a příčle z profilu HEA140. Nad stojkou je příčle z profilu HEA140 zakončena čelním plechem P10/ Za stojku je střešní konstrukce vykonzolována nosníkem HEA100 navazujícím na střešní příčli. Stojka je kotvena na obvodové zdivo objektu zakončené monolitickým železobetonovým věncem. Příčle je uložena na monolitický železobetonový věnec zdiva ohraničujícího střední část objektu. Stojky jsou vzájemně propojeny nosníkem nadpraží z profilu UIPE140 přivařeným mezi čelní desky. Styk stojky a nosníku nadpraží musí být provedený jako vetknutí, zajišťuje stabilitu střechy ve směru obvodové zdi. Vykonzolované nosníky rámu střechy jsou vzájemně spojeny obvodovým profilem Jackl 50/90/5. Styk konzoly a obvodového profilu musí být provedený jako vetknutí, zajišťuje stabilitu střechy ve směru obvodové zdi. Nosník nadpraží a obvodový profil jsou propojeny příčlemi rovnoběžnými s konzolami ze čtvercových trubek Jackl 50/50/3. Mezi příčle jsou přivařeny

7 diagonály z profilu Jackl 30/30/3 a tvoří tak obvodové ztužidlo střechy. Na obvodový profil jsou v místě příčlí a konzol přivařeny stojky z profilu Jackl50/50/3 na které je přivařen obvodový profil atiky z profilu jackl 50/50/3. Na stojky a na obvodový profil jsou kotveny trámky 50/50 pro bednění střechy a atiky. Mezi ocelové rámy jsou kotveny dřevěné nosníky střechy z trámů 80/125 v osové vzdálenosti 0,6m. Trámy jsou k ocelovým rámům kotveny pomocí styčníkových úhelníků svařených z ploché oceli a svorníků M12. Tuhost střešní konstrukce zajišťuje celoplošně bednění střešní roviny z desek OSB. Střešní konstrukci zvýšené střední části objektu tvoří ocelové průvlaky uložené na zdivo ohraničující střední část objektu. Průvlaky z rozponem 9,9m jsou rozmístěny v osové vzdálenosti 3,5m. Průvlaky jsou z válcovaných profilů HEA280. Průvlaky jsou přes kotevní plotnu z plechu P10/ kotveny k železobetonovému věnci chemickými kotvami Hilti. Střešní světlík je lemován válcovanými profily UPE270 umístěnými v totožné výškové úrovni jako střešní průvlaky. Střešní pole navazující na světlík jsou zavětrovány diagonálami z profilů Jackl 80/80/5 přivařenými k průvlaku a k plotnám kotveným do železobetonového věnce. Mezi průvlaky jsou uloženy střešní nosníky z trámů 100/160 v osové vzdálenosti 0,9m. Trámy jsou k ocelovým průvlakům kotveny pomocí styčníkových plechů a svorníků. Trámy jsou uloženy na spodní pásnici průvlaku. Sklon střešních rovin tvoří spádové klíny ukládané kolmo nad stropní trámy. Stropní klíny jsou sbity z fošen Tuhost střešní konstrukce zajišťuje celoplošně bednění střešní roviny z desek OSB. Zastřešení dutiny mezi objektem a vzdalující se kamennou zdí tvořící parapet je provedeno zabedněním krokví uložených na pozednice z trámů 80/100. První pozednice je kotvena z boku na obvodové zdivo v místě železobetonového věnce, v místě kotev je pozednice podepřena podkladky z trámů osazených na zdivo v místě odskoku věnce. Pozednice na kamenné zdi je kotvena do střední nosné železobetonové stěny. Pozednice je uložena na podložky a mezi zdivem a pozednicí je vynechána větraná dutina minimální tloušťky 20mm. Pozednice jsou kotvena chemickými kotvami Hilti lepenými tmelem Hilti HIT HY 150. Na pozednice jsou kotveny krokve z trámu 60/100. Konstrukce světlíku Nosnou konstrukci stěny světlíku tvoří rošt svařený ze čtvercových trubek Jackl60/60/6. Rošt je přivařený na střešní průvlak z profilu HEA280 a profily UPE270 lemující střešní světlík. Rošt tvoří stojky v osové vzdálenosti 0,7m a obvodový profil.

8 Na stěnu světlíku je uloženo samonosné prosklení světlíku. Stěna světlíku je založena na rošt svařený ze čtvercových trubek Jackl60/60/6. Rošt je přivařený na překlad nad dveřmi umístěný mimo zdivo do střešní roviny. Konstrukce kamenné zdi Konstrukce kamenné zdi je převzata od dodavatele této zdi. Nosnou část tvoří monolitická železobetonová stěna ke které jsou přizděny kamenné pohledové zdi. Stabilita střední stěny je zajištěna válcovanými profily I140 zabetonovanými do základů. Na profily je přivařena prutová výztuž zasahující do střední stěny. Výztuž střední stěny tvoří síť Kari 8/100 umístěná do středu stěny. Kamenná předstěna sendvičového zdiva je vyztužena sítěmi Kari dle návrhu dodavatele. c) Hodnoty užitných, klimatických a dalších zatížení Zatížení stavebních konstrukcí je navrženo dle EN1991. Zatížení ploché střechy údržbou je 0,75kN/m2. Zatížení sněhem pro III.sněhovou oblast je 1,5kN/m2. Zatížení větrem pro II.větrnou oblast, terén kategorie III a výšku objektu 5,6m je 0,55kN/m2. d) Návrh zvláštních, neobvyklých konstrukcí, detailů, technologických postupů Základovou spáru umístit v celé ploše do navětralého podloží slínovců třídy R5. V případě výskytu skalního podloží hlouběji než je uvažováno je nutno základové pasy prohloubit. Dodržet nezámrznou hloubku. Při btonáži základů osadit výztuž zasahující do dříku. Pod podkladní beton provést násyp z prokazatelně hutnitelného materiálu hutněný po vrstvách maximální mocnosti 200mm. Zvýšenou pozornost věnovat provedení věnců zajišťujících prostorovou tuhost a stabilitu obvodových zdí ukončených v úrovni parapetu, nezajištěných ve vodorovném směru střešní deskou. Monolitické železobetonové věnce provést v předepsaných průřezech. Maximální pozornost nutno věnovat ocelové konstrukci střechy na nižší výškové úrovni tvořené ocelovým rámem tvaru T. Ocelovou konstrukci nutno umístit pod tepelnou izolaci do vytápěného prostoru. Konstrukce střech opatřit celoplošným bedněním zajišťující tuhost střešní desky ve vodorovném směru. Bednění je na ocelovou konstrukci kotveno přes trámky 50/50 samořeznými šrouby. Kamenné předstěny kotvit k nosnému zdivu typovými nerezovými kotvami.

9 e) Technologické podmínky postupu prací, které mohou ovlivnit stabilitu vlastní konstrukce Při provádění prací je nutno dodržet technologické předpisy nutné pro vyzrání a získání pevnosti jednotlivých materiálů zpracovávaných na stavbě, zvláště při zrání betonu základových pasů, ztužujících věnců, zrání malty ve zděných konstrukcích. Je nutno dodržet technologické předpisy výrobce systému nosného keramického zdiva zvláště vazbu zdiva a založení prvního řádku. f) Zásady pro provádění bouracích a podchycovacích prací Při dodatečných bouracích pracích při zřizování drážek a prostupů pro jednotlivé sítě je nutno postupovat tak, aby nebyla porušena celistvost základního materiálu zvláště broušených keramických tvárnic. Bourání provádět odpovídající technikou a technologií tak, aby nedošlo k porušení navazujících konstrukcí zvláště nadměrnými otřesy a rázy. g) Požadavky na kontrolu zakrývaných konstrukcí Ze zakrývaných konstrukcí je nutno věnovat zvýšenou pozornost kvalitnímu provedení hydroizolace podlahy, parotěsné zábrany střešních plášťů a sendvičových konstrukcí stěn dle architektonicko stavebního řešení. h) Seznam použitých podkladů, ČSN, Eurokód 1 - Zatížení konstrukcí Eurokód 2 - Navrhování betonových konstrukcí Eurokód 3 - Navrhování ocelových konstrukcí Eurokód 5 - Navrhování dřevěných konstrukcí Eurokód 6 Navrhování zděných konstrukcí Statické tabulky pro stavební praxi

10 SEZNAM PŘÍLOH Č.VÝKRESU VÝKRES MĚŘÍTKO FORMÁT D1.2.A) SEZNAM PŘÍLOH A TECHNICKÁ ZPRÁVA - 7 x A4 D1.2.B)1 ZÁKLADY PŮDORYS 1:50 8 x A4 D1.2.B)2 ZÁKLADY ŘEZY 1:50 10 x A4 D1.2.B)3 ZÁKLADY VÝZTUŽ 1:25 4 x A4 D1.2.B)4 KAMENNÁ STĚNA VÝZTUŽ 1:25 2 x A4 D1.2.B)5 PODKLADNÍ BETON VÝZTUŽ 1:50 6 x A4 D1.2.B)6 KOTVENÍ KCE STŘECHY V ÚROVNI +2,7 1:50 6 x A4 D1.2.B)7 KONSTRUKCE STŘECHY V ÚROVNI +2,7 1:50 8 x A4 D1.2.B)8 STŘEŠNÍ TRÁMY V ÚROVNI +2,7 1:50 6 x A4 D1.2.B)9 KONSTRUKCE STŘECHY V ÚROVNI +4,57 1:50 6 x A4 D1.2.B)10 DETAILY STŘECHY NA ÚROVNI +2,7 1:10 8 x A4 D1.2.B)11 RÁMY STŘECHY V ÚROVNI +2,7 1:25 8x A4 D1.2.B)12 DETAILY STŘECHY V ÚROVNI +4,57 1:25 8 x A4 D1.2.B)13 VĚNCE VÝZTUŽ 1:25 2 x A4 D1.2.B)14 KONSTRUKCE BEDNĚNÍ PARAPETU 1:25, 1:50 3 x A4 PROFESE STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ HLAVNÍ PROJEKTANT ZODP.PROJEKTANT VYPRACOVAL ING.ARCH. M. HORSKÝ ING. PETR JOŠT ING. PETR JOŠT Rokycanova 316, Hradec Králové PROJEKTANT: ING. PETR JOŠT, Gočárova 504, Hradec Králové TEL , petr.jost@tiscali.cz TEL: , TEL/FAX: aash@arch.cz INVESTOR: Město Dobruška, Náměstí F. L. Věka 11, Dobruška STAVBA: MĚSTSKÁ ROZLUČKOVÁ SÍŇ V DOBRUŠCE DOBRUŠKA, ČESKÁ REPUBLIKA ČÍSLO ZAKÁZKY 29103/14 DRUH DOKUMENTACE OBJEKT: SO 01 OBJEKT ROZLUČKOVÉ SÍNĚ SE DVOREM DATUM 08 / 2014 ps SEZNAM PŘÍLOH A TECHNICKÁ ZPRÁVA FORMÁT MĚŘÍTKO - 7 x A4 Č.VÝKRESU D.1.2.a)

11 PROFESE STAVEBNĚ KONSTRUKČNÍ ŘEŠENÍ HLAVNÍ PROJEKTANT ZODP.PROJEKTANT VYPRACOVAL ING.ARCH. M. HORSKÝ ING. PETR JOŠT ING. PETR JOŠT Rokycanova 316, Hradec Králové PROJEKTANT: ING. PETR JOŠT, Gočárova 504, Hradec Králové TEL: , TEL: , TEL/FAX: INVESTOR: Město Dobruška, Náměstí F. L. Věka 11, Dobruška STAVBA: MĚSTSKÁ ROZLUČKOVÁ SÍŇ V DOBRUŠCE DOBRUŠKA, ČESKÁ REPUBLIKA ČÍSLO ZAKÁZKY 29103/14 DRUH DOKUMENTACE OBJEKT: SO 01 OBJEKT ROZLUČKOVÉ SÍNĚ SE DVOREM DATUM 08 / 2014 PS FORMÁT x A4 STATICKÉ POSOUZENÍ MĚŘÍTKO - Č.VÝKRESU D.1.2.c)1
