2 Hledáte ochranu proti bleskům a přepětí pro Vaši aplikaci? Nabízíme komplexní řešení. Řešení pro fotovoltaiku Tyto produkty, které byly navrženy speciálně pro DC stranu fotovoltaických systémů, byly testovány v souladu s normou EN 50539:2012 VPU typ I+II - optimální řešení, tam kde není možné dodržet bezpečný odstup od jímací soustavy VPU typ II - ochrana proti přepětí na DC straně pro většinu fotovoltaických elektráren 2

3 Řešení pro větrné elektrárny VPU typ I+II 25kA - Ochrání Vaši větrnou elektrárnu před účinky přímého úderu blesku VPU typ II - svodič přepětí VPU II 750V/25kA je doporučován pro ochranu generátoru Řešení pro průmyslové a obytné budovy i pro koncová zařízení Komplexní systém ochrany proti bleskům a přepětí pro budovy. VPU typ I+II - v nabídce jsou i svodiče s nulovým unikajícím proudem, ty jsou ideální pro použití před elektroměry VPU typ II - kompletní portfolio pro všechny typy sítí (TN-C, TN-S, TN-C-S, TT, IT) VPU typ III - pro ochranu kritických koncových zařízení 3

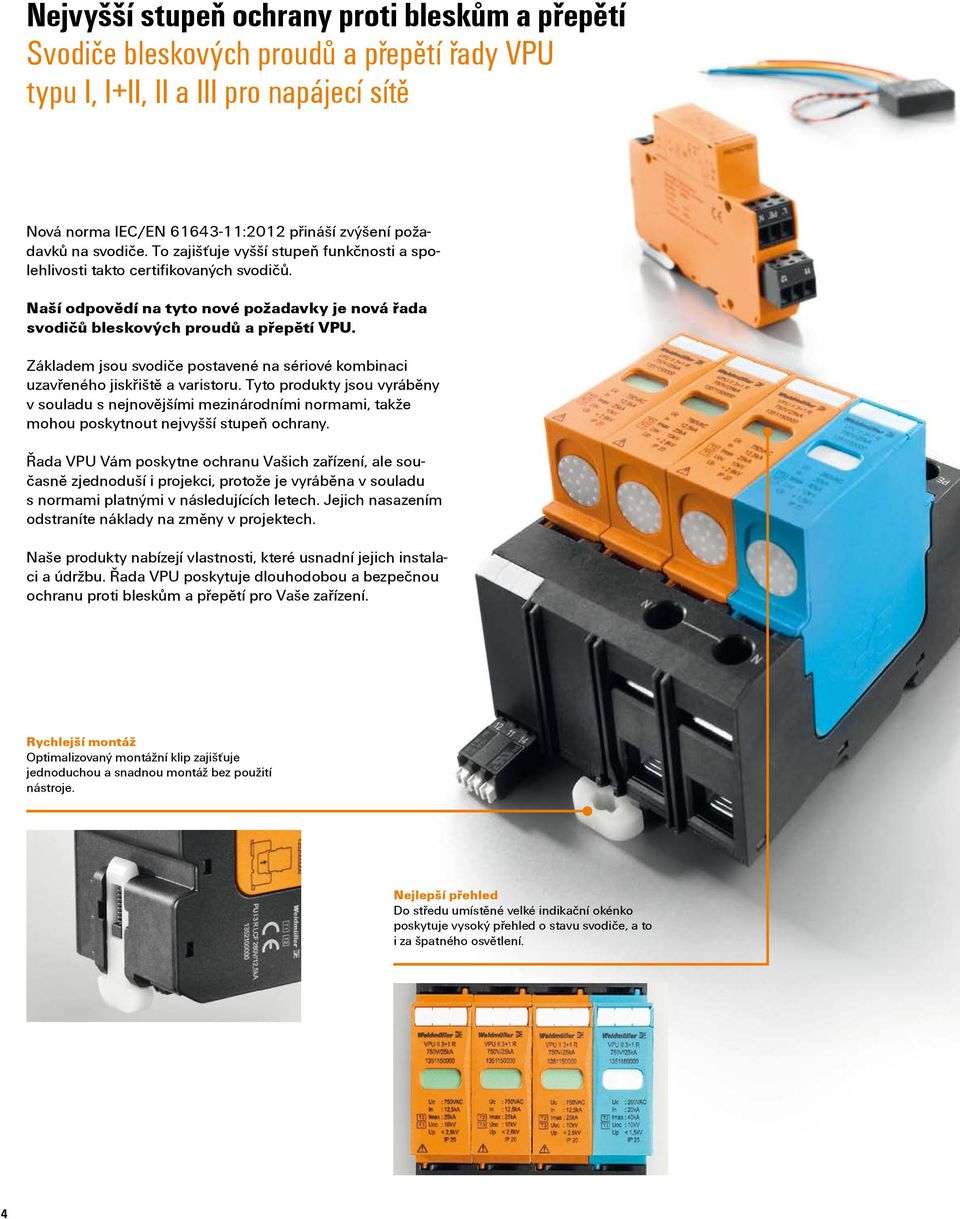

4 Nejvyšší stupeň ochrany proti bleskům a přepětí Svodiče bleskových proudů a přepětí řady VPU typu I, I+II, II a III pro napájecí sítě Nová norma IEC/EN :2012 přináší zvýšení požadavků na svodiče. To zajišťuje vyšší stupeň funkčnosti a spolehlivosti takto certifikovaných svodičů. Naší odpovědí na tyto nové požadavky je nová řada svodičů bleskových proudů a přepětí VPU. Základem jsou svodiče postavené na sériové kombinaci uzavřeného jiskřiště a varistoru. Tyto produkty jsou vyráběny v souladu s nejnovějšími mezinárodními normami, takže mohou poskytnout nejvyšší stupeň ochrany. Řada VPU Vám poskytne ochranu Vašich zařízení, ale současně zjednoduší i projekci, protože je vyráběna v souladu s normami platnými v následujících letech. Jejich nasazením odstraníte náklady na změny v projektech. Naše produkty nabízejí vlastnosti, které usnadní jejich instalaci a údržbu. Řada VPU poskytuje dlouhodobou a bezpečnou ochranu proti bleskům a přepětí pro Vaše zařízení. Rychlejší montáž Optimalizovaný montážní klip zajišťuje jednoduchou a snadnou montáž bez použití nástroje. Nejlepší přehled Do středu umístěné velké indikační okénko poskytuje vysoký přehled o stavu svodiče, a to i za špatného osvětlení. 4

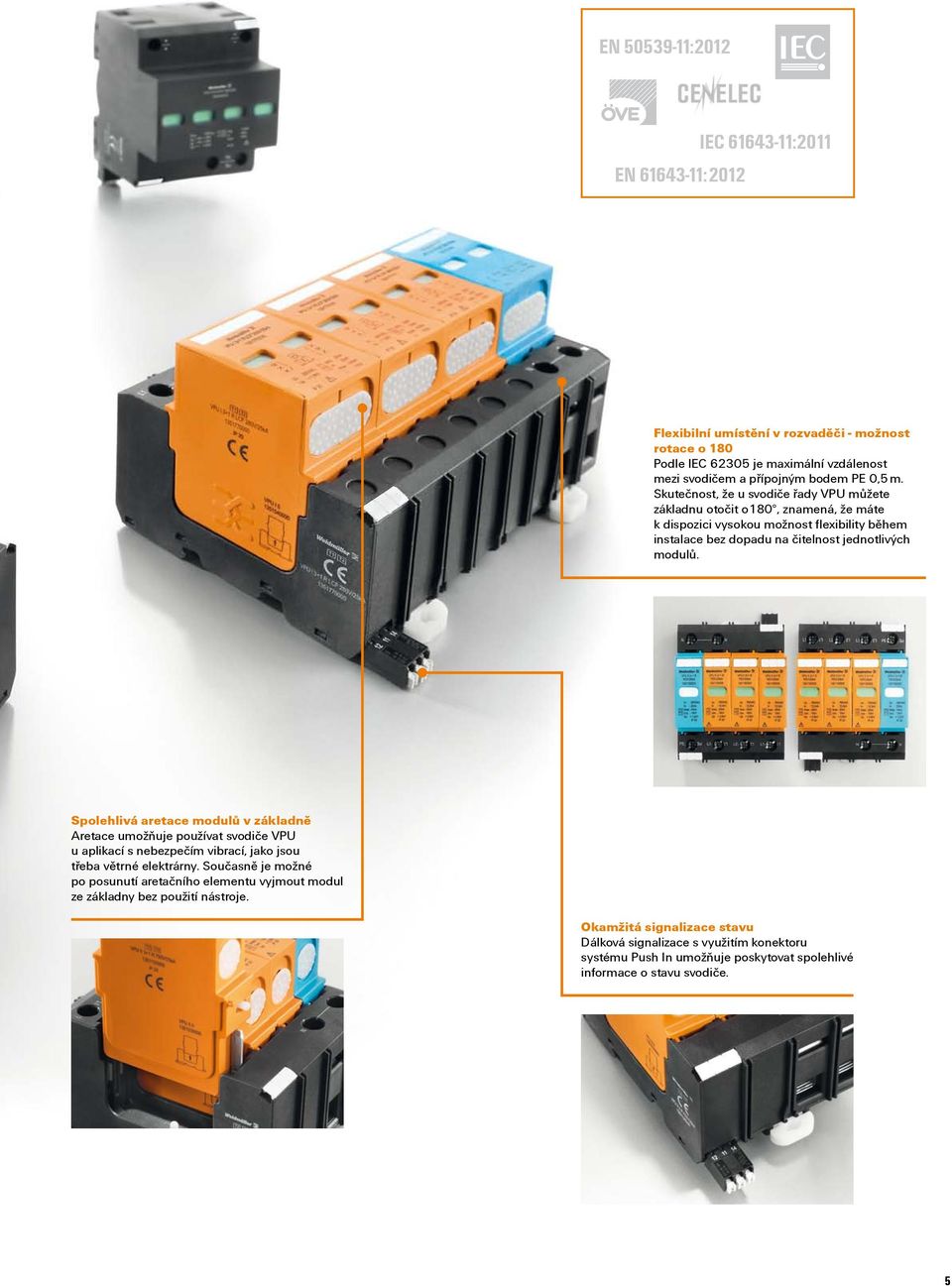

5 EN :2012 IEC :2011 EN :2012 Flexibilní umístění v rozvaděči - možnost rotace o 180 Podle IEC je maximální vzdálenost mezi svodičem a přípojným bodem PE 0,5 m. Skutečnost, že u svodiče řady VPU můžete základnu otočit o180, znamená, že máte k dispozici vysokou možnost flexibility během instalace bez dopadu na čitelnost jednotlivých modulů. Spolehlivá aretace modulů v základně Aretace umožňuje používat svodiče VPU u aplikací s nebezpečím vibrací, jako jsou třeba větrné elektrárny. Současně je možné po posunutí aretačního elementu vyjmout modul ze základny bez použití nástroje. Okamžitá signalizace stavu Dálková signalizace s využitím konektoru systému Push In umožňuje poskytovat spolehlivé informace o stavu svodiče. 5

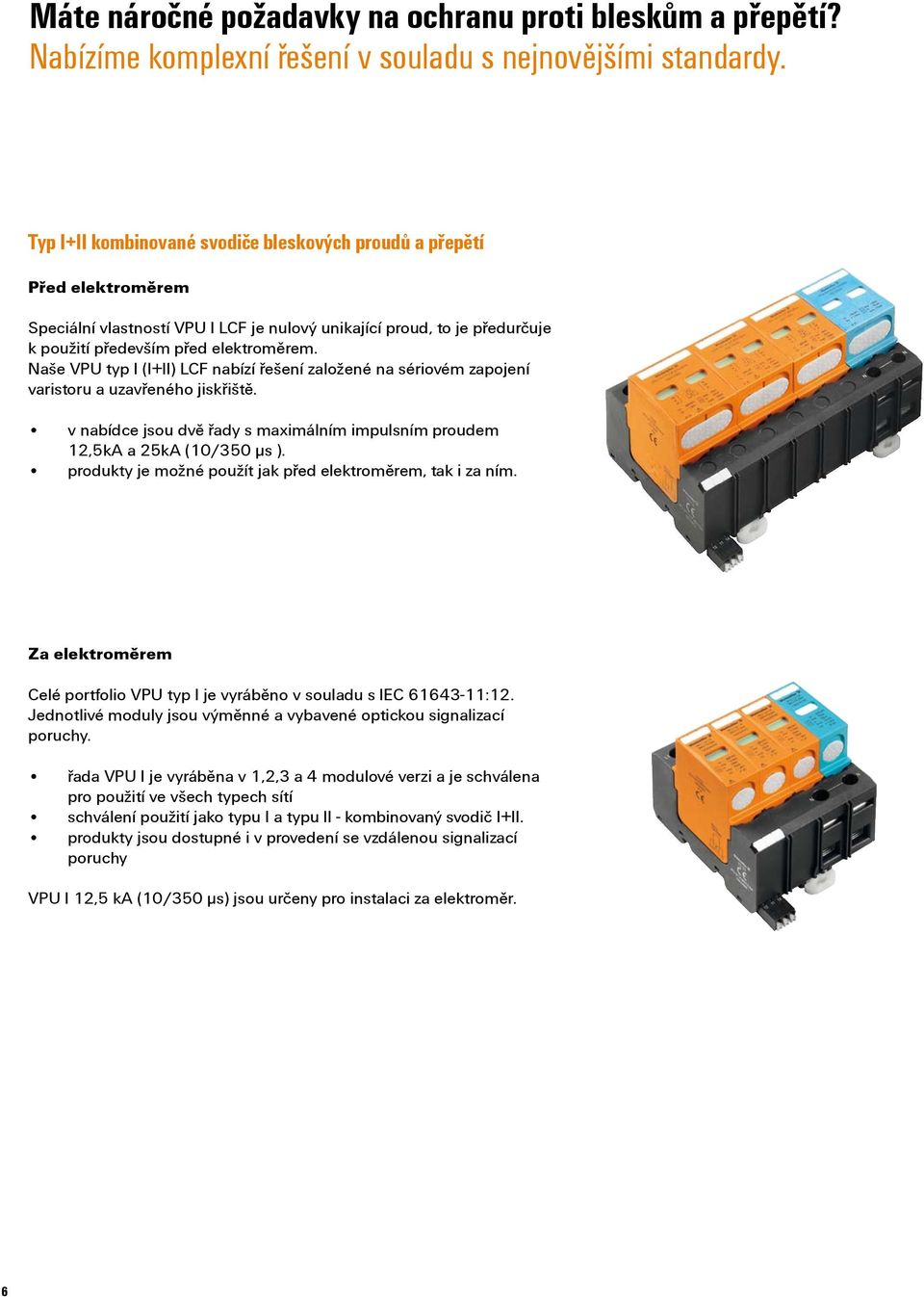

6 Máte náročné požadavky na ochranu proti bleskům a přepětí? Nabízíme komplexní řešení v souladu s nejnovějšími standardy. Typ I+II kombinované svodiče bleskových proudů a přepětí Před elektroměrem Speciální vlastností VPU I LCF je nulový unikající proud, to je předurčuje k použití především před elektroměrem. Naše VPU typ I (I+II) LCF nabízí řešení založené na sériovém zapojení varistoru a uzavřeného jiskřiště. v nabídce jsou dvě řady s maximálním impulsním proudem 12,5kA a 25kA (10/350 μs ). produkty je možné použít jak před elektroměrem, tak i za ním. Za elektroměrem Celé portfolio VPU typ I je vyráběno v souladu s IEC :12. Jednotlivé moduly jsou výměnné a vybavené optickou signalizací poruchy. řada VPU I je vyráběna v 1,2,3 a 4 modulové verzi a je schválena pro použití ve všech typech sítí schválení použití jako typu I a typu II - kombinovaný svodič I+II. produkty jsou dostupné i v provedení se vzdálenou signalizací poruchy VPU I 12,5 ka (10/350 μs) jsou určeny pro instalaci za elektroměr. 6

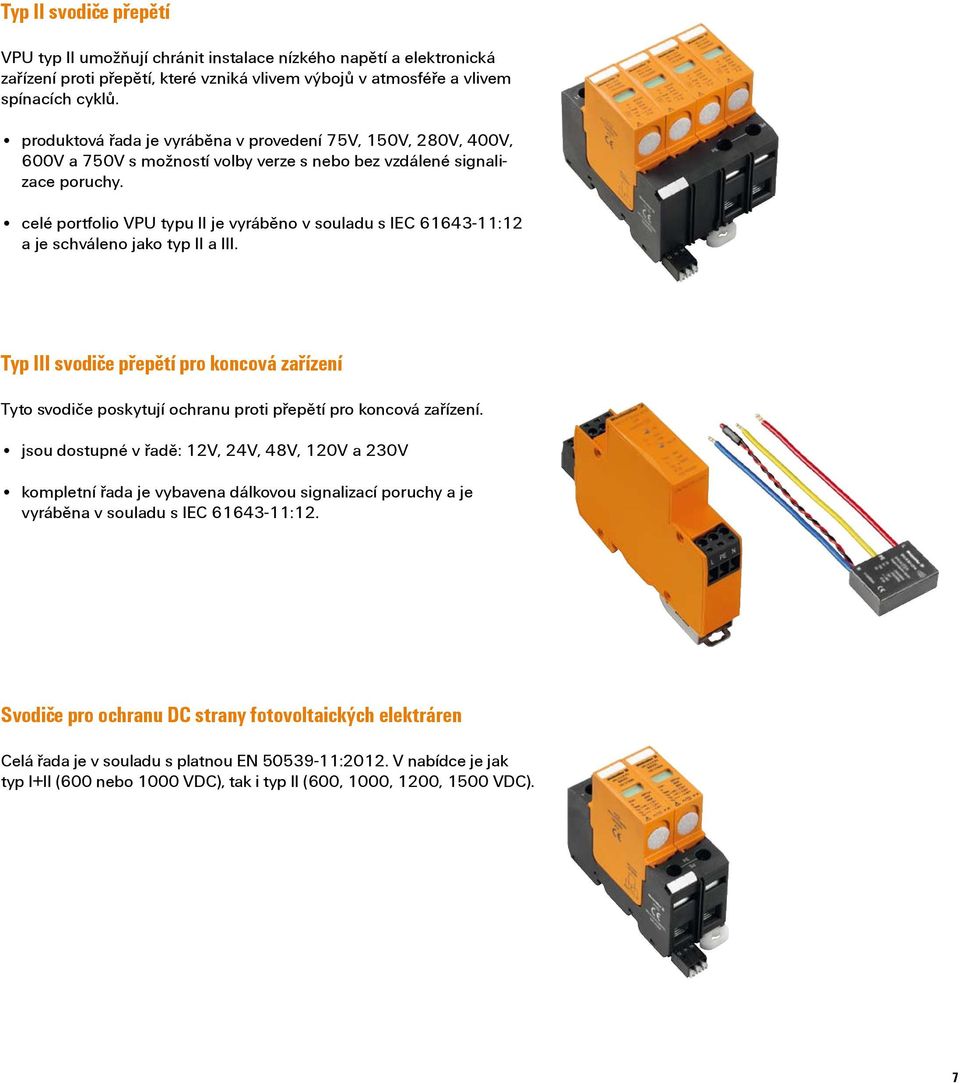

7 Typ II svodiče přepětí VPU typ II umožňují chránit instalace nízkého napětí a elektronická zařízení proti přepětí, které vzniká vlivem výbojů v atmosféře a vlivem spínacích cyklů. produktová řada je vyráběna v provedení 75V, 150V, 280V, 400V, 600V a 750V s možností volby verze s nebo bez vzdálené signalizace poruchy. celé portfolio VPU typu II je vyráběno v souladu s IEC :12 a je schváleno jako typ II a III. Typ III svodiče přepětí pro koncová zařízení Tyto svodiče poskytují ochranu proti přepětí pro koncová zařízení. jsou dostupné v řadě: 12V, 24V, 48V, 120V a 230V kompletní řada je vybavena dálkovou signalizací poruchy a je vyráběna v souladu s IEC :12. Svodiče pro ochranu DC strany fotovoltaických elektráren Celá řada je v souladu s platnou EN :2012. V nabídce je jak typ I+II (600 nebo 1000 VDC), tak i typ II (600, 1000, 1200, 1500 VDC). 7

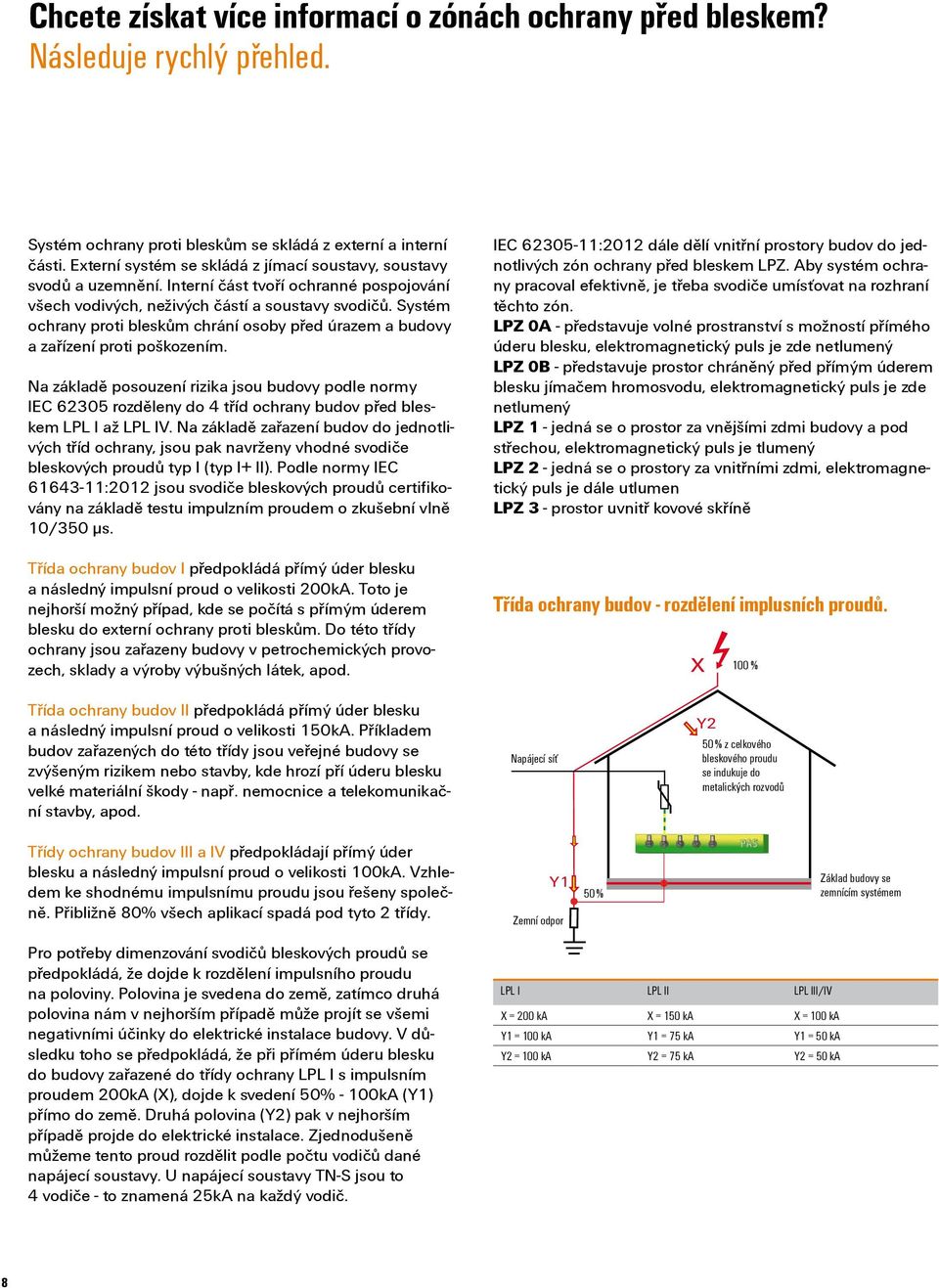

8 Chcete získat více informací o zónách ochrany před bleskem? Následuje rychlý přehled. Systém ochrany proti bleskům se skládá z externí a interní části. Externí systém se skládá z jímací soustavy, soustavy svodů a uzemnění. Interní část tvoří ochranné pospojování všech vodivých, neživých částí a soustavy svodičů. Systém ochrany proti bleskům chrání osoby před úrazem a budovy a zařízení proti poškozením. Na základě posouzení rizika jsou budovy podle normy IEC rozděleny do 4 tříd ochrany budov před bleskem LPL I až LPL IV. Na základě zařazení budov do jednotlivých tříd ochrany, jsou pak navrženy vhodné svodiče bleskových proudů typ I (typ I+ II). Podle normy IEC :2012 jsou svodiče bleskových proudů certifikovány na základě testu impulzním proudem o zkušební vlně 10/350 μs. Třída ochrany budov I předpokládá přímý úder blesku a následný impulsní proud o velikosti 200kA. Toto je nejhorší možný případ, kde se počítá s přímým úderem blesku do externí ochrany proti bleskům. Do této třídy ochrany jsou zařazeny budovy v petrochemických provozech, sklady a výroby výbušných látek, apod. IEC :2012 dále dělí vnitřní prostory budov do jednotlivých zón ochrany před bleskem LPZ. Aby systém ochrany pracoval efektivně, je třeba svodiče umísťovat na rozhraní těchto zón. LPZ 0A - představuje volné prostranství s možností přímého úderu blesku, elektromagnetický puls je zde netlumený LPZ 0B - představuje prostor chráněný před přímým úderem blesku jímačem hromosvodu, elektromagnetický puls je zde netlumený LPZ 1 - jedná se o prostor za vnějšími zdmi budovy a pod střechou, elektromagnetický puls je tlumený LPZ 2 - jedná se o prostory za vnitřními zdmi, elektromagnetický puls je dále utlumen LPZ 3 - prostor uvnitř kovové skříně Třída ochrany budov - rozdělení implusních proudů. X 100 % Třída ochrany budov II předpokládá přímý úder blesku a následný impulsní proud o velikosti 150kA. Příkladem budov zařazených do této třídy jsou veřejné budovy se zvýšeným rizikem nebo stavby, kde hrozí pří úderu blesku velké materiální škody - např. nemocnice a telekomunikační stavby, apod. Napájecí síť Y2 50% z celkového bleskového proudu se indukuje do metalických rozvodů Třídy ochrany budov III a IV předpokládají přímý úder blesku a následný impulsní proud o velikosti 100kA. Vzhledem ke shodnému impulsnímu proudu jsou řešeny společně. Přibližně 80% všech aplikací spadá pod tyto 2 třídy. Y1 Zemní odpor 50% Základ budovy se zemnícím systémem Pro potřeby dimenzování svodičů bleskových proudů se předpokládá, že dojde k rozdělení impulsního proudu na poloviny. Polovina je svedena do země, zatímco druhá polovina nám v nejhorším případě může projít se všemi negativními účinky do elektrické instalace budovy. V důsledku toho se předpokládá, že při přímém úderu blesku do budovy zařazené do třídy ochrany LPL I s impulsním proudem 200kA (X), dojde k svedení 50% - 100kA (Y1) přímo do země. Druhá polovina (Y2) pak v nejhorším případě projde do elektrické instalace. Zjednodušeně můžeme tento proud rozdělit podle počtu vodičů dané napájecí soustavy. U napájecí soustavy TN-S jsou to 4 vodiče - to znamená 25kA na každý vodič. LPL I LPL II LPL III/IV X = 200 ka X = 150 ka X = 100 ka Y1 F1= 100 ka Y1 = 75 ka Y1 = 50 ka Y2 = 100 ka Y2 = 75 ka Y2 = 50 ka N F2 PE c a 8 b

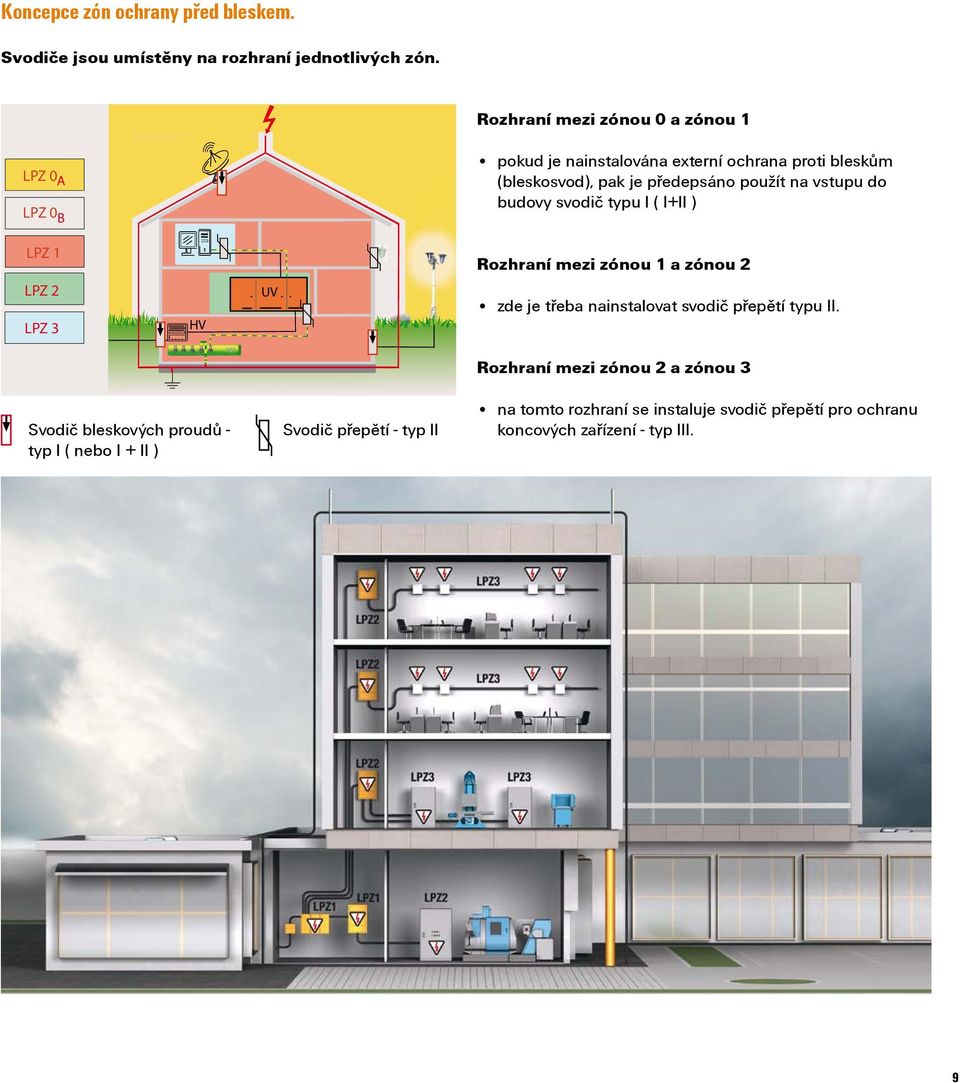

9 Koncepce zón ochrany před bleskem. Svodiče jsou umístěny na rozhraní jednotlivých zón. Blitzschutzzonenkonzept Rozhraní mezi zónou 0 a zónou 1 LPZ 0 A LPZ 0B pokud je nainstalována externí ochrana proti bleskům (bleskosvod), pak je předepsáno použít na vstupu do budovy svodič typu I ( I+II ) Blitzstromableiter LPZ 1 Rozhraní mezi zónou 1 a zónou 2 LPZ 2 LPZ 3 HV UV Überspannungsableiter zde je třeba nainstalovat svodič přepětí typu II. Rozhraní mezi zónou 2 a zónou 3 SPD an den Zonenübergängen Svodič bleskových proudů - Svodič přepětí - typ II typ I ( nebo I + II ) na tomto rozhraní se instaluje svodič přepětí pro ochranu koncových zařízení - typ III. 9

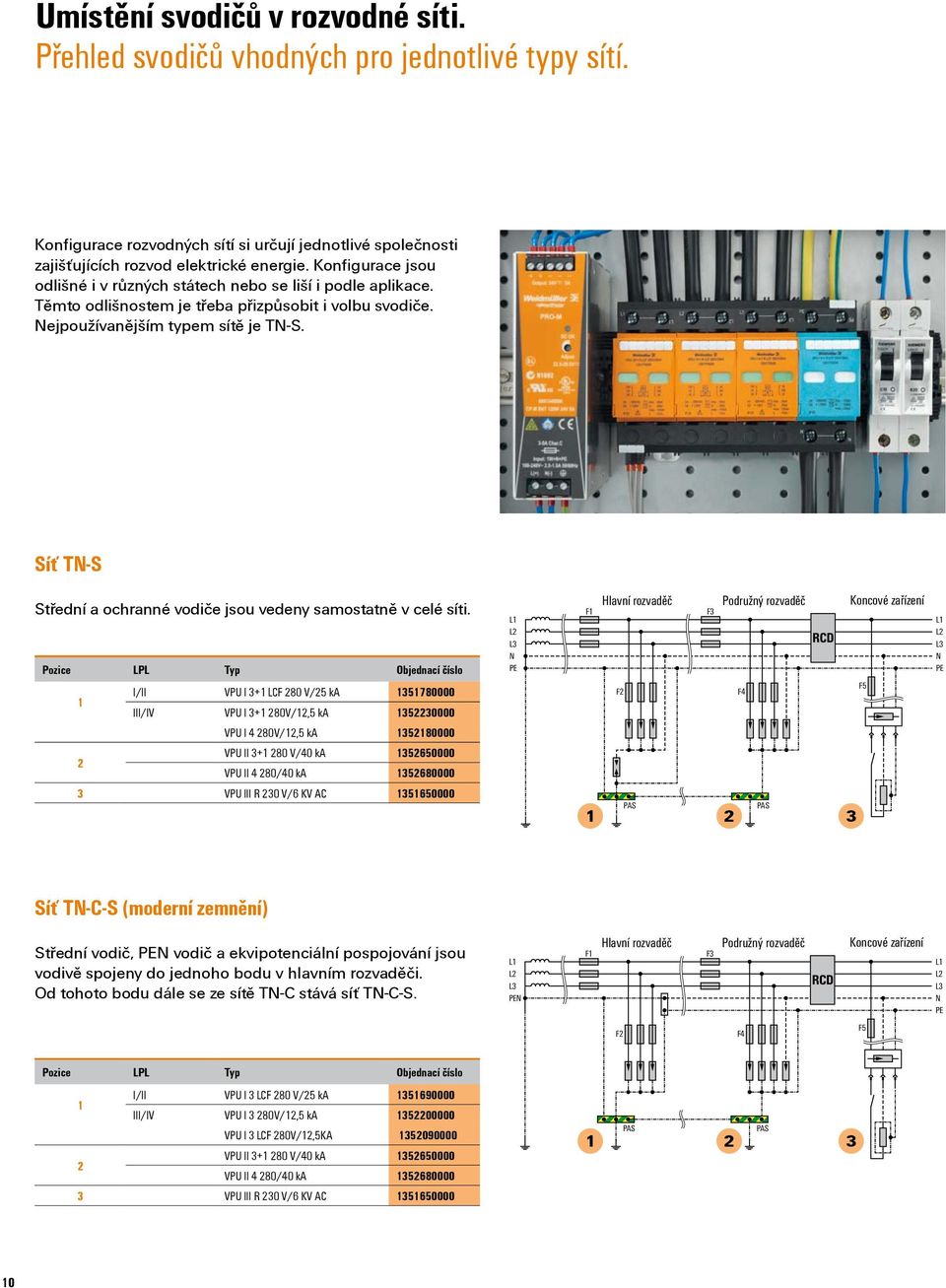

10 Umístění svodičů v rozvodné síti. Přehled svodičů vhodných pro jednotlivé typy sítí. Konfigurace rozvodných sítí si určují jednotlivé společnosti zajišťujících rozvod elektrické energie. Konfigurace jsou odlišné i v různých státech nebo se liší i podle aplikace. Těmto odlišnostem je třeba přizpůsobit i volbu svodiče. Nejpoužívanějším typem sítě je TN-S. Síť TN-S Střední a ochranné vodiče jsou vedeny samostatně v celé síti. Pozice LPL Typ Objednací číslo I/II VPU I 3+1 LCF 280 V/25 ka III/IV VPU I V/12,5 ka VPU I 4 280V/12,5 ka VPU II V/40 ka VPU II 4 280/40 ka VPU III R 230 V/6 KV AC N PE F1 1 Hlavní rozvaděč F2 F3 Podružný rozvaděč RCD 2 F4 Koncové zařízení 3 F5 N PE Síť TN-C-S (moderní zemnění) Střední vodič, PEN vodič a ekvipotenciální pospojování jsou vodivě spojeny do jednoho bodu v hlavním rozvaděči. Od tohoto bodu dále se ze sítě TN-C stává síť TN-C-S. PEN F1 Hlavní rozvaděč F3 Podružný rozvaděč RCD Koncové zařízení N PE F2 F4 F5 Pozice LPL Typ Objednací číslo I/II VPU I 3 LCF 280 V/25 ka III/IV VPU I 3 280V/12,5 ka VPU I 3 LCF 280V/12,5KA VPU II V/40 ka VPU II 4 280/40 ka VPU III R 230 V/6 KV AC

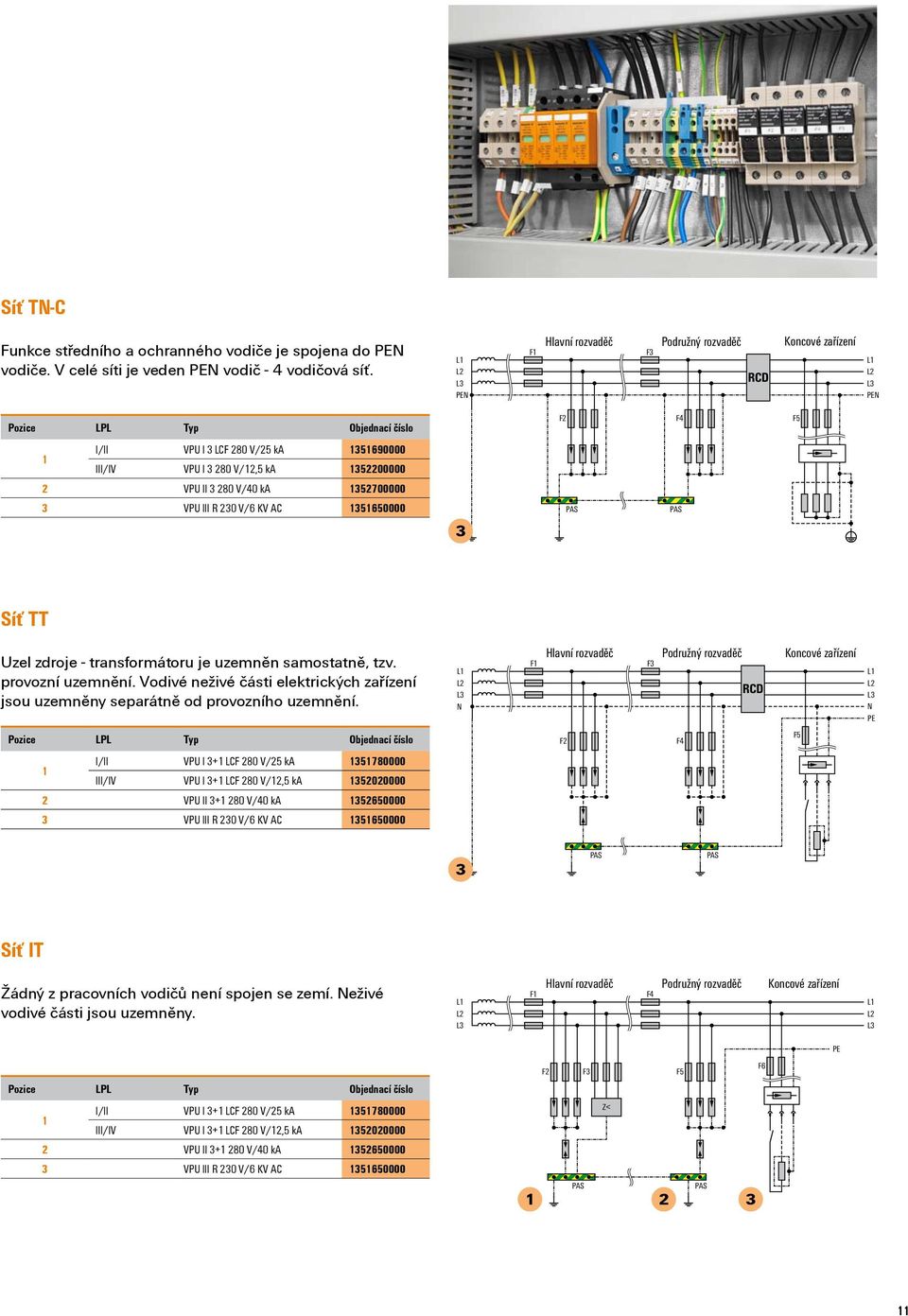

11 Síť TN-C Funkce středního a ochranného vodiče je spojena do PEN vodiče. V celé síti je veden PEN vodič - 4 vodičová síť. PEN F1 Hlavní rozvaděč F3 Podružný rozvaděč RCD Koncové zařízení PEN Pozice LPL Typ Objednací číslo F2 F4 F5 1 I/II VPU I 3 LCF 280 V/25 ka III/IV VPU I V/12,5 ka VPU II V/40 ka VPU III R 230 V/6 KV AC Síť TT Uzel zdroje - transformátoru je uzemněn samostatně, tzv. provozní uzemnění. Vodivé neživé části elektrických zařízení jsou uzemněny separátně od provozního uzemnění. N F1 Hlavní rozvaděč F3 Podružný rozvaděč RCD Koncové zařízení N PE Pozice LPL Typ Objednací číslo F2 F4 F5 1 I/II VPU I 3+1 LCF 280 V/25 ka III/IV VPU I 3+1 LCF 280 V/12,5 ka VPU II V/40 ka VPU III R 230 V/6 KV AC Síť IT Žádný z pracovních vodičů není spojen se zemí. Neživé vodivé části jsou uzemněny. F1 Hlavní rozvaděč F4 Podružný rozvaděč Koncové zařízení PE Pozice LPL Typ Objednací číslo 1 I/II VPU I 3+1 LCF 280 V/25 ka III/IV VPU I 3+1 LCF 280 V/12,5 ka VPU II V/40 ka VPU III R 230 V/6 KV AC F6 F2 F3 F5 Z<

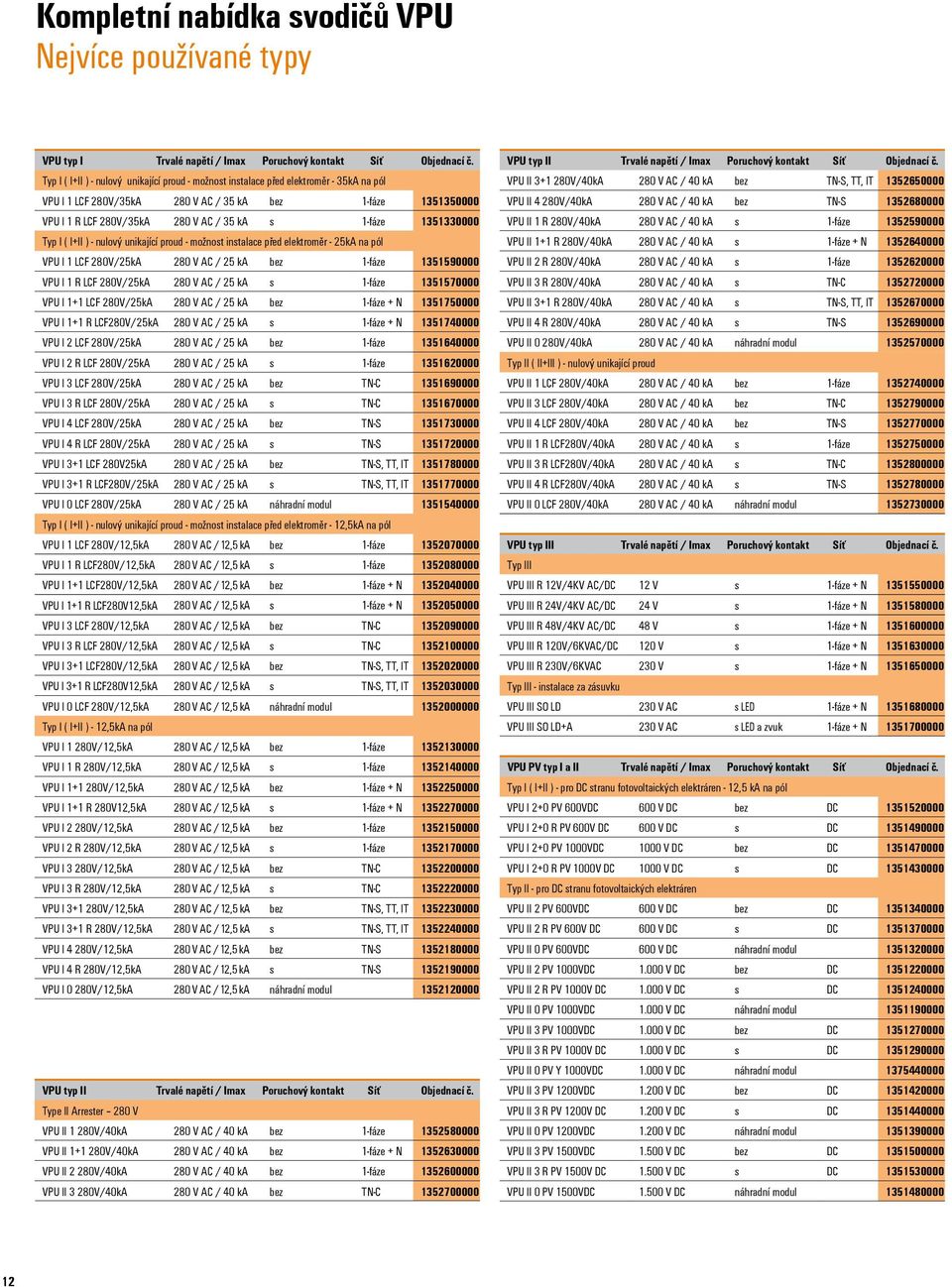

12 Kompletní nabídka svodičů VPU Nejvíce používané typy VPU typ I Trvalé napětí / Imax Poruchový kontakt Síť Objednací č. Typ I ( I+II ) - nulový unikající proud - možnost instalace před elektroměr - 35kA na pól VPU I 1 LCF 280V/35kA 280 V AC / 35 ka bez 1-fáze VPU I 1 R LCF 280V/35kA 280 V AC / 35 ka s 1-fáze Typ I ( I+II ) - nulový unikající proud - možnost instalace před elektroměr - 25kA na pól VPU I 1 LCF 280V/25kA 280 V AC / 25 ka bez 1-fáze VPU I 1 R LCF 280V/25kA 280 V AC / 25 ka s 1-fáze VPU I 1+1 LCF 280V/25kA 280 V AC / 25 ka bez 1-fáze + N VPU I 1+1 R LCF280V/25kA 280 V AC / 25 ka s 1-fáze + N VPU I 2 LCF 280V/25kA 280 V AC / 25 ka bez 1-fáze VPU I 2 R LCF 280V/25kA 280 V AC / 25 ka s 1-fáze VPU I 3 LCF 280V/25kA 280 V AC / 25 ka bez TN-C VPU I 3 R LCF 280V/25kA 280 V AC / 25 ka s TN-C VPU I 4 LCF 280V/25kA 280 V AC / 25 ka bez TN-S VPU I 4 R LCF 280V/25kA 280 V AC / 25 ka s TN-S VPU I 3+1 LCF 280V25kA 280 V AC / 25 ka bez TN-S, TT, IT VPU I 3+1 R LCF280V/25kA 280 V AC / 25 ka s TN-S, TT, IT VPU I 0 LCF 280V/25kA 280 V AC / 25 ka náhradní modul Typ I ( I+II ) - nulový unikající proud - možnost instalace před elektroměr - 12,5kA na pól VPU I 1 LCF 280V/12,5kA 280 V AC / 12,5 ka bez 1-fáze VPU I 1 R LCF280V/12,5kA 280 V AC / 12,5 ka s 1-fáze VPU I 1+1 LCF280V/12,5kA 280 V AC / 12,5 ka bez 1-fáze + N VPU I 1+1 R LCF280V12,5kA 280 V AC / 12,5 ka s 1-fáze + N VPU I 3 LCF 280V/12,5kA 280 V AC / 12,5 ka bez TN-C VPU I 3 R LCF 280V/12,5kA 280 V AC / 12,5 ka s TN-C VPU I 3+1 LCF280V/12,5kA 280 V AC / 12,5 ka bez TN-S, TT, IT VPU I 3+1 R LCF280V12,5kA 280 V AC / 12,5 ka s TN-S, TT, IT VPU I 0 LCF 280V/12,5kA 280 V AC / 12,5 ka náhradní modul Typ I ( I+II ) - 12,5kA na pól VPU I 1 280V/12,5kA 280 V AC / 12,5 ka bez 1-fáze VPU I 1 R 280V/12,5kA 280 V AC / 12,5 ka s 1-fáze VPU I V/12,5kA 280 V AC / 12,5 ka bez 1-fáze + N VPU I 1+1 R 280V12,5kA 280 V AC / 12,5 ka s 1-fáze + N VPU I 2 280V/12,5kA 280 V AC / 12,5 ka bez 1-fáze VPU I 2 R 280V/12,5kA 280 V AC / 12,5 ka s 1-fáze VPU I 3 280V/12,5kA 280 V AC / 12,5 ka bez TN-C VPU I 3 R 280V/12,5kA 280 V AC / 12,5 ka s TN-C VPU I V/12,5kA 280 V AC / 12,5 ka bez TN-S, TT, IT VPU I 3+1 R 280V/12,5kA 280 V AC / 12,5 ka s TN-S, TT, IT VPU I 4 280V/12,5kA 280 V AC / 12,5 ka bez TN-S VPU I 4 R 280V/12,5kA 280 V AC / 12,5 ka s TN-S VPU I 0 280V/12,5kA 280 V AC / 12,5 ka náhradní modul VPU typ II Trvalé napětí / Imax Poruchový kontakt Síť Objednací č. Type II Arrester 280 V VPU II 1 280V/40kA 280 V AC / 40 ka bez 1-fáze VPU II V/40kA 280 V AC / 40 ka bez 1-fáze + N VPU II 2 280V/40kA 280 V AC / 40 ka bez 1-fáze VPU II 3 280V/40kA 280 V AC / 40 ka bez TN-C VPU typ II Trvalé napětí / Imax Poruchový kontakt Síť Objednací č. VPU II V/40kA 280 V AC / 40 ka bez TN-S, TT, IT VPU II 4 280V/40kA 280 V AC / 40 ka bez TN-S VPU II 1 R 280V/40kA 280 V AC / 40 ka s 1-fáze VPU II 1+1 R 280V/40kA 280 V AC / 40 ka s 1-fáze + N VPU II 2 R 280V/40kA 280 V AC / 40 ka s 1-fáze VPU II 3 R 280V/40kA 280 V AC / 40 ka s TN-C VPU II 3+1 R 280V/40kA 280 V AC / 40 ka s TN-S, TT, IT VPU II 4 R 280V/40kA 280 V AC / 40 ka s TN-S VPU II 0 280V/40kA 280 V AC / 40 ka náhradní modul Typ II ( II+III ) - nulový unikající proud VPU II 1 LCF 280V/40kA 280 V AC / 40 ka bez 1-fáze VPU II 3 LCF 280V/40kA 280 V AC / 40 ka bez TN-C VPU II 4 LCF 280V/40kA 280 V AC / 40 ka bez TN-S VPU II 1 R LCF280V/40kA 280 V AC / 40 ka s 1-fáze VPU II 3 R LCF280V/40kA 280 V AC / 40 ka s TN-C VPU II 4 R LCF280V/40kA 280 V AC / 40 ka s TN-S VPU II 0 LCF 280V/40kA 280 V AC / 40 ka náhradní modul VPU typ III Trvalé napětí / Imax Poruchový kontakt Síť Objednací č. Typ III VPU III R 12V/4KV AC/DC 12 V s 1-fáze + N VPU III R 24V/4KV AC/DC 24 V s 1-fáze + N VPU III R 48V/4KV AC/DC 48 V s 1-fáze + N VPU III R 120V/6KVAC/DC 120 V s 1-fáze + N VPU III R 230V/6KVAC 230 V s 1-fáze + N Typ III - instalace za zásuvku VPU III SO LD 230 V AC s LED 1-fáze + N VPU III SO LD+A 230 V AC s LED a zvuk 1-fáze + N VPU PV typ I a II Trvalé napětí / Imax Poruchový kontakt Síť Objednací č. Typ I ( I+II ) - pro DC stranu fotovoltaických elektráren - 12,5 ka na pól VPU I 2+0 PV 600VDC 600 V DC bez DC VPU I 2+0 R PV 600V DC 600 V DC s DC VPU I 2+0 PV 1000VDC 1000 V DC bez DC VPU I 2+0 R PV 1000V DC 1000 V DC s DC Typ II - pro DC stranu fotovoltaických elektráren VPU II 2 PV 600VDC 600 V DC bez DC VPU II 2 R PV 600V DC 600 V DC s DC VPU II 0 PV 600VDC 600 V DC náhradní modul VPU II 2 PV 1000VDC V DC bez DC VPU II 2 R PV 1000V DC V DC s DC VPU II 0 PV 1000VDC V DC náhradní modul VPU II 3 PV 1000VDC V DC bez DC VPU II 3 R PV 1000V DC V DC s DC VPU II 0 PV Y 1000VDC V DC náhradní modul VPU II 3 PV 1200VDC V DC bez DC VPU II 3 R PV 1200V DC V DC s DC VPU II 0 PV 1200VDC V DC náhradní modul VPU II 3 PV 1500VDC V DC bez DC VPU II 3 R PV 1500V DC V DC s DC VPU II 0 PV 1500VDC V DC náhradní modul

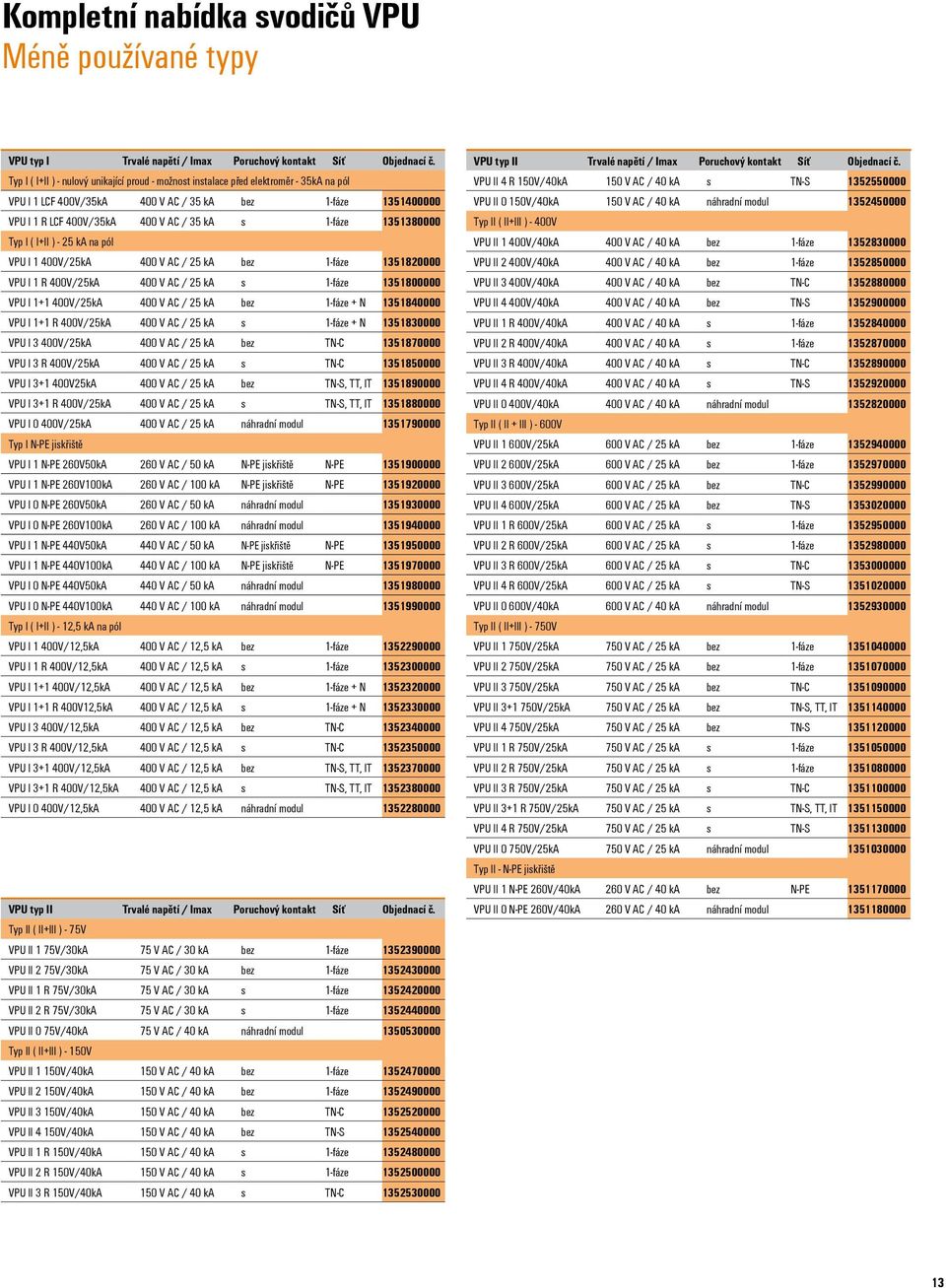

13 Kompletní nabídka svodičů VPU Méně používané typy VPU typ I Trvalé napětí / Imax Poruchový kontakt Síť Objednací č. Typ I ( I+II ) - nulový unikající proud - možnost instalace před elektroměr - 35kA na pól VPU I 1 LCF 400V/35kA 400 V AC / 35 ka bez 1-fáze VPU I 1 R LCF 400V/35kA 400 V AC / 35 ka s 1-fáze Typ I ( I+II ) - 25 ka na pól VPU I 1 400V/25kA 400 V AC / 25 ka bez 1-fáze VPU I 1 R 400V/25kA 400 V AC / 25 ka s 1-fáze VPU I V/25kA 400 V AC / 25 ka bez 1-fáze + N VPU I 1+1 R 400V/25kA 400 V AC / 25 ka s 1-fáze + N VPU I 3 400V/25kA 400 V AC / 25 ka bez TN-C VPU I 3 R 400V/25kA 400 V AC / 25 ka s TN-C VPU I V25kA 400 V AC / 25 ka bez TN-S, TT, IT VPU I 3+1 R 400V/25kA 400 V AC / 25 ka s TN-S, TT, IT VPU I 0 400V/25kA 400 V AC / 25 ka náhradní modul Typ I N-PE jiskřiště VPU I 1 N-PE 260V50kA 260 V AC / 50 ka N-PE jiskřiště N-PE VPU I 1 N-PE 260V100kA 260 V AC / 100 ka N-PE jiskřiště N-PE VPU I 0 N-PE 260V50kA 260 V AC / 50 ka náhradní modul VPU I 0 N-PE 260V100kA 260 V AC / 100 ka náhradní modul VPU I 1 N-PE 440V50kA 440 V AC / 50 ka N-PE jiskřiště N-PE VPU I 1 N-PE 440V100kA 440 V AC / 100 ka N-PE jiskřiště N-PE VPU I 0 N-PE 440V50kA 440 V AC / 50 ka náhradní modul VPU I 0 N-PE 440V100kA 440 V AC / 100 ka náhradní modul Typ I ( I+II ) - 12,5 ka na pól VPU I 1 400V/12,5kA 400 V AC / 12,5 ka bez 1-fáze VPU I 1 R 400V/12,5kA 400 V AC / 12,5 ka s 1-fáze VPU I V/12,5kA 400 V AC / 12,5 ka bez 1-fáze + N VPU I 1+1 R 400V12,5kA 400 V AC / 12,5 ka s 1-fáze + N VPU I 3 400V/12,5kA 400 V AC / 12,5 ka bez TN-C VPU I 3 R 400V/12,5kA 400 V AC / 12,5 ka s TN-C VPU I V/12,5kA 400 V AC / 12,5 ka bez TN-S, TT, IT VPU I 3+1 R 400V/12,5kA 400 V AC / 12,5 ka s TN-S, TT, IT VPU I 0 400V/12,5kA 400 V AC / 12,5 ka náhradní modul VPU typ II Trvalé napětí / Imax Poruchový kontakt Síť Objednací č. Typ II ( II+III ) - 75V VPU II 1 75V/30kA 75 V AC / 30 ka bez 1-fáze VPU II 2 75V/30kA 75 V AC / 30 ka bez 1-fáze VPU II 1 R 75V/30kA 75 V AC / 30 ka s 1-fáze VPU II 2 R 75V/30kA 75 V AC / 30 ka s 1-fáze VPU II 0 75V/40kA 75 V AC / 40 ka náhradní modul Typ II ( II+III ) - 150V VPU II 1 150V/40kA 150 V AC / 40 ka bez 1-fáze VPU II 2 150V/40kA 150 V AC / 40 ka bez 1-fáze VPU II 3 150V/40kA 150 V AC / 40 ka bez TN-C VPU II 4 150V/40kA 150 V AC / 40 ka bez TN-S VPU II 1 R 150V/40kA 150 V AC / 40 ka s 1-fáze VPU II 2 R 150V/40kA 150 V AC / 40 ka s 1-fáze VPU II 3 R 150V/40kA 150 V AC / 40 ka s TN-C VPU typ II Trvalé napětí / Imax Poruchový kontakt Síť Objednací č. VPU II 4 R 150V/40kA 150 V AC / 40 ka s TN-S VPU II 0 150V/40kA 150 V AC / 40 ka náhradní modul Typ II ( II+III ) - 400V VPU II 1 400V/40kA 400 V AC / 40 ka bez 1-fáze VPU II 2 400V/40kA 400 V AC / 40 ka bez 1-fáze VPU II 3 400V/40kA 400 V AC / 40 ka bez TN-C VPU II 4 400V/40kA 400 V AC / 40 ka bez TN-S VPU II 1 R 400V/40kA 400 V AC / 40 ka s 1-fáze VPU II 2 R 400V/40kA 400 V AC / 40 ka s 1-fáze VPU II 3 R 400V/40kA 400 V AC / 40 ka s TN-C VPU II 4 R 400V/40kA 400 V AC / 40 ka s TN-S VPU II 0 400V/40kA 400 V AC / 40 ka náhradní modul Typ II ( II + III ) - 600V VPU II 1 600V/25kA 600 V AC / 25 ka bez 1-fáze VPU II 2 600V/25kA 600 V AC / 25 ka bez 1-fáze VPU II 3 600V/25kA 600 V AC / 25 ka bez TN-C VPU II 4 600V/25kA 600 V AC / 25 ka bez TN-S VPU II 1 R 600V/25kA 600 V AC / 25 ka s 1-fáze VPU II 2 R 600V/25kA 600 V AC / 25 ka s 1-fáze VPU II 3 R 600V/25kA 600 V AC / 25 ka s TN-C VPU II 4 R 600V/25kA 600 V AC / 25 ka s TN-S VPU II 0 600V/40kA 600 V AC / 40 ka náhradní modul Typ II ( II+III ) - 750V VPU II 1 750V/25kA 750 V AC / 25 ka bez 1-fáze VPU II 2 750V/25kA 750 V AC / 25 ka bez 1-fáze VPU II 3 750V/25kA 750 V AC / 25 ka bez TN-C VPU II V/25kA 750 V AC / 25 ka bez TN-S, TT, IT VPU II 4 750V/25kA 750 V AC / 25 ka bez TN-S VPU II 1 R 750V/25kA 750 V AC / 25 ka s 1-fáze VPU II 2 R 750V/25kA 750 V AC / 25 ka s 1-fáze VPU II 3 R 750V/25kA 750 V AC / 25 ka s TN-C VPU II 3+1 R 750V/25kA 750 V AC / 25 ka s TN-S, TT, IT VPU II 4 R 750V/25kA 750 V AC / 25 ka s TN-S VPU II 0 750V/25kA 750 V AC / 25 ka náhradní modul Typ II - N-PE jiskřiště VPU II 1 N-PE 260V/40kA 260 V AC / 40 ka bez N-PE VPU II 0 N-PE 260V/40kA 260 V AC / 40 ka náhradní modul

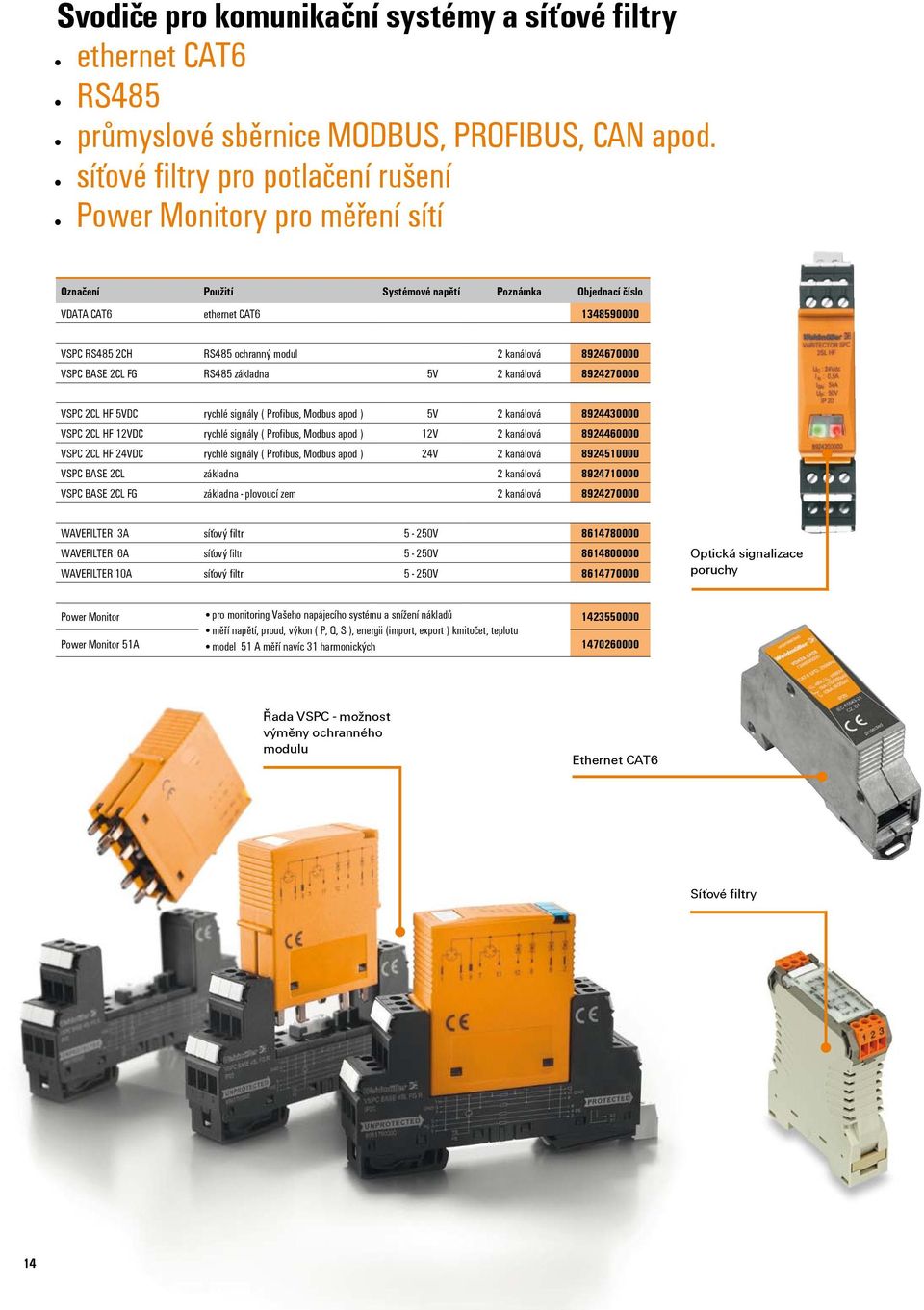

14 Svodiče pro komunikační systémy a síťové filtry ethernet CAT6 RS485 průmyslové sběrnice MODBUS, PROFIBUS, CAN apod. síťové filtry pro potlačení rušení Power Monitory pro měření sítí Označení Použití Systémové napětí Poznámka Objednací číslo VDATA CAT6 ethernet CAT VSPC RS485 2CH RS485 ochranný modul 2 kanálová VSPC BASE 2CL FG RS485 základna 5V 2 kanálová VSPC 2CL HF 5VDC rychlé signály ( Profibus, Modbus apod ) 5V 2 kanálová VSPC 2CL HF 12VDC rychlé signály ( Profibus, Modbus apod ) 12V 2 kanálová VSPC 2CL HF 24VDC rychlé signály ( Profibus, Modbus apod ) 24V 2 kanálová VSPC BASE 2CL základna 2 kanálová VSPC BASE 2CL FG základna - plovoucí zem 2 kanálová WAVEFILTER 3A síťový filtr 5-250V WAVEFILTER 6A síťový filtr 5-250V WAVEFILTER 10A síťový filtr 5-250V Optická signalizace poruchy Power Monitor pro monitoring Vašeho napájecího systému a snížení nákladů měří napětí, proud, výkon ( P, Q, S ), energii (import, export ) kmitočet, teplotu Power Monitor 51A model 51 A měří navíc 31 harmonických Řada VSPC - možnost výměny ochranného modulu Ethernet CAT6 Síťové filtry 14

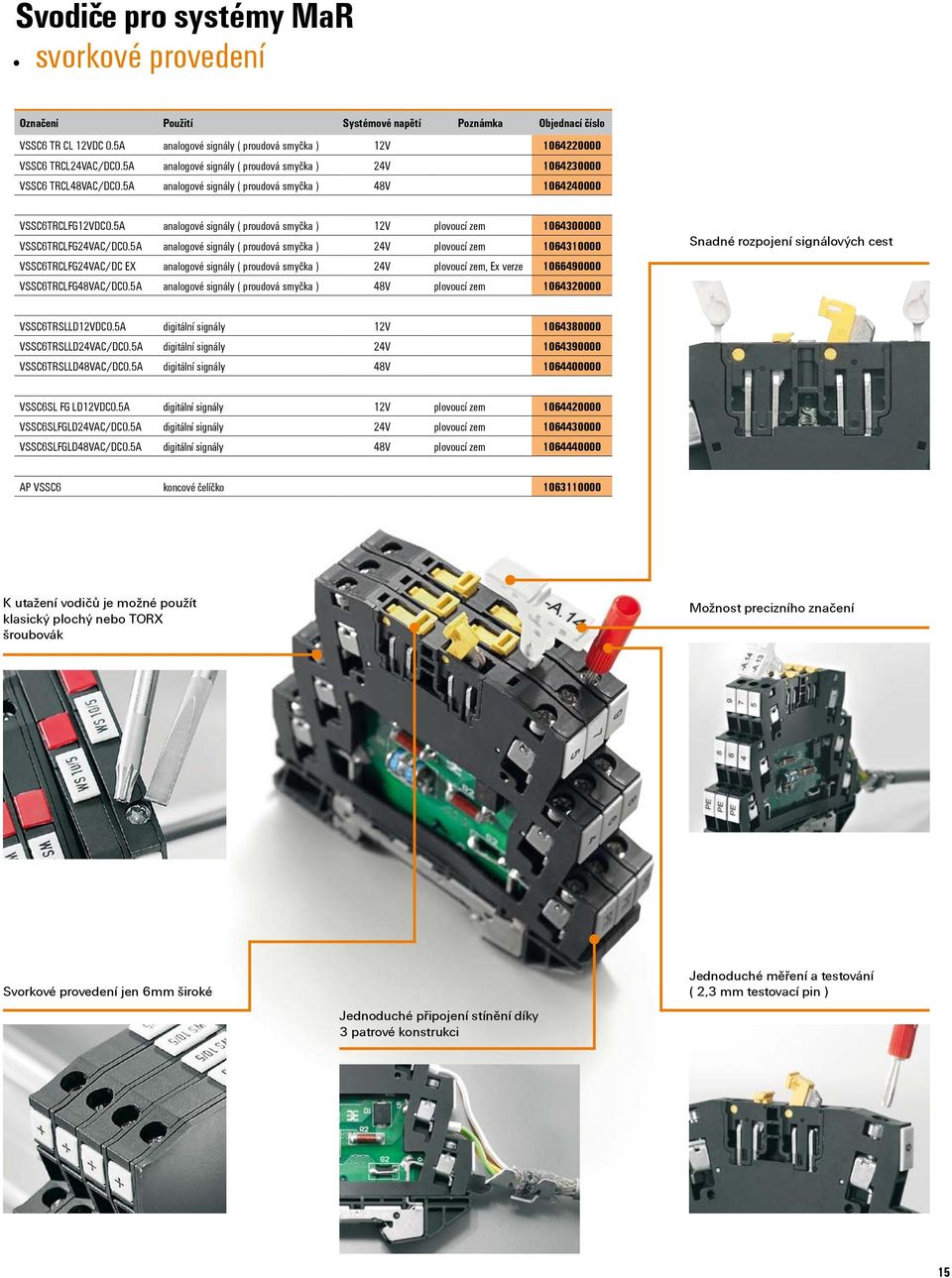

15 Svodiče pro systémy MaR svorkové provedení Označení Použití Systémové napětí Poznámka Objednací číslo VSSC6 TR CL 12VDC 0.5A analogové signály ( proudová smyčka ) 12V VSSC6 TRC4VAC/DC0.5A analogové signály ( proudová smyčka ) 24V VSSC6 TRCL48VAC/DC0.5A analogové signály ( proudová smyčka ) 48V VSSC6TRCLFG12VDC0.5A analogové signály ( proudová smyčka ) 12V plovoucí zem VSSC6TRCLFG24VAC/DC0.5A analogové signály ( proudová smyčka ) 24V plovoucí zem VSSC6TRCLFG24VAC/DC EX analogové signály ( proudová smyčka ) 24V plovoucí zem, Ex verze VSSC6TRCLFG48VAC/DC0.5A analogové signály ( proudová smyčka ) 48V plovoucí zem Snadné rozpojení signálových cest VSSC6TRSLLD12VDC0.5A digitální signály 12V VSSC6TRSLLD24VAC/DC0.5A digitální signály 24V VSSC6TRSLLD48VAC/DC0.5A digitální signály 48V VSSC6SL FG LD12VDC0.5A digitální signály 12V plovoucí zem VSSC6SLFGLD24VAC/DC0.5A digitální signály 24V plovoucí zem VSSC6SLFGLD48VAC/DC0.5A digitální signály 48V plovoucí zem AP VSSC6 koncové čelíčko k utažení vodičů je možné použít klasický plochý nebo TORX šroubovák Možnost precizního značení Svorkové provedení jen 6mm široké Jednoduché připojení stínění díky 3 patrové konstrukci Jednoduché měření a testování ( 2,3 mm testovací pin ) 15
