1 Přístupový bod pro bezdrátovou síť LAN IEEE b/g 54Mbps Uživatelská příručka i4 Portfolio s.r.o.

2 Obsah Kapitola 1 Úvod Obsah balení Funkce Technické parametry Fyzický popis... 3 Kapitola 2 Připojení přístupového bodu pro bezdrátovou síť LAN... 5 Kapitola 3 Konfigurace přístupového bodu pro bezdrátovou síť LAN Jak začít Konfigurace přístupového bodu Stav a informace Bezdrátové nastavení i4 Portfolio s.r.o. 2

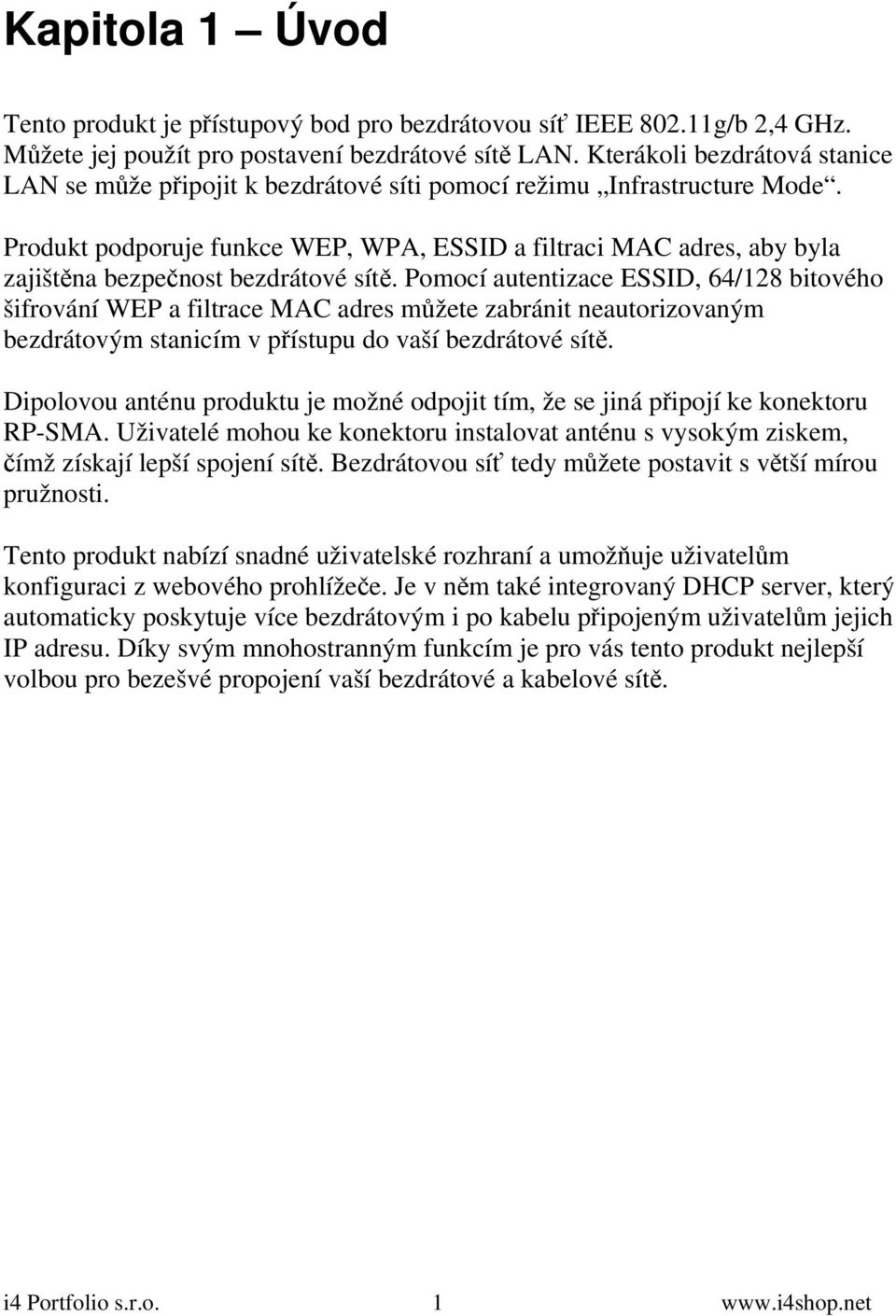

3 Kapitola 1 Úvod Tento produkt je přístupový bod pro bezdrátovou síť IEEE g/b 2,4 GHz. Můžete jej použít pro postavení bezdrátové sítě LAN. Kterákoli bezdrátová stanice LAN se může připojit k bezdrátové síti pomocí režimu Infrastructure Mode. Produkt podporuje funkce WEP, WPA, ESSID a filtraci MAC adres, aby byla zajištěna bezpečnost bezdrátové sítě. Pomocí autentizace ESSID, 64/128 bitového šifrování WEP a filtrace MAC adres můžete zabránit neautorizovaným bezdrátovým stanicím v přístupu do vaší bezdrátové sítě. Dipolovou anténu produktu je možné odpojit tím, že se jiná připojí ke konektoru RP-SMA. Uživatelé mohou ke konektoru instalovat anténu s vysokým ziskem, čímž získají lepší spojení sítě. Bezdrátovou síť tedy můžete postavit s větší mírou pružnosti. Tento produkt nabízí snadné uživatelské rozhraní a umožňuje uživatelům konfiguraci z webového prohlížeče. Je v něm také integrovaný DHCP server, který automaticky poskytuje více bezdrátovým i po kabelu připojeným uživatelům jejich IP adresu. Díky svým mnohostranným funkcím je pro vás tento produkt nejlepší volbou pro bezešvé propojení vaší bezdrátové a kabelové sítě. i4 Portfolio s.r.o. 1

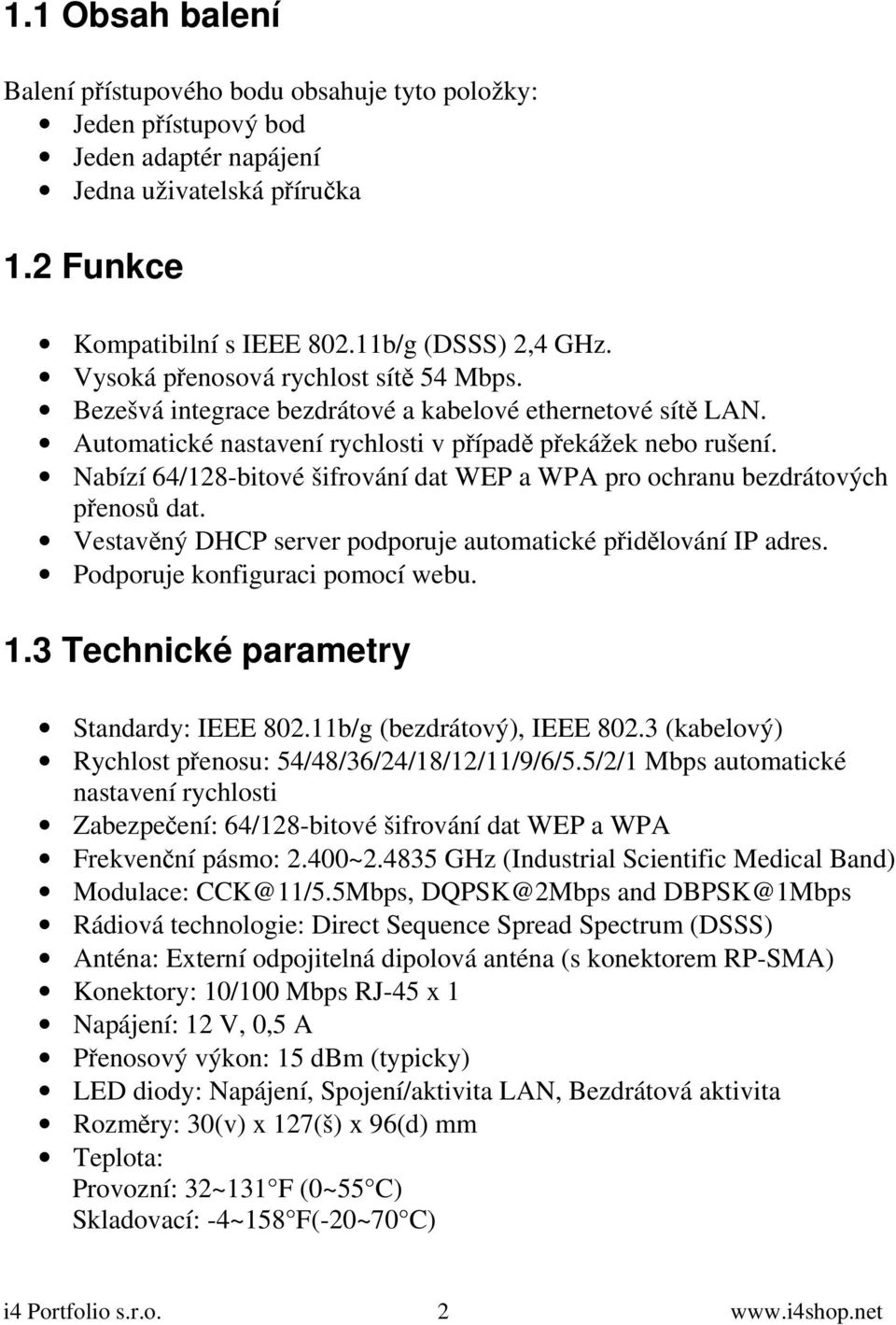

4 1.1 Obsah balení Balení přístupového bodu obsahuje tyto položky: Jeden přístupový bod Jeden adaptér napájení Jedna uživatelská příručka 1.2 Funkce Kompatibilní s IEEE b/g (DSSS) 2,4 GHz. Vysoká přenosová rychlost sítě 54 Mbps. Bezešvá integrace bezdrátové a kabelové ethernetové sítě LAN. Automatické nastavení rychlosti v případě překážek nebo rušení. Nabízí 64/128-bitové šifrování dat WEP a WPA pro ochranu bezdrátových přenosů dat. Vestavěný DHCP server podporuje automatické přidělování IP adres. Podporuje konfiguraci pomocí webu. 1.3 Technické parametry Standardy: IEEE b/g (bezdrátový), IEEE (kabelový) Rychlost přenosu: 54/48/36/24/18/12/11/9/6/5.5/2/1 Mbps automatické nastavení rychlosti Zabezpečení: 64/128-bitové šifrování dat WEP a WPA Frekvenční pásmo: 2.400~ GHz (Industrial Scientific Medical Band) Modulace: CCK@11/5.5Mbps, DQPSK@2Mbps and DBPSK@1Mbps Rádiová technologie: Direct Sequence Spread Spectrum (DSSS) Anténa: Externí odpojitelná dipolová anténa (s konektorem RP-SMA) Konektory: 10/100 Mbps RJ-45 x 1 Napájení: 12 V, 0,5 A Přenosový výkon: 15 dbm (typicky) LED diody: Napájení, Spojení/aktivita LAN, Bezdrátová aktivita Rozměry: 30(v) x 127(š) x 96(d) mm Teplota: Provozní: 32~131 F (0~55 C) Skladovací: -4~158 F(-20~70 C) i4 Portfolio s.r.o. 2

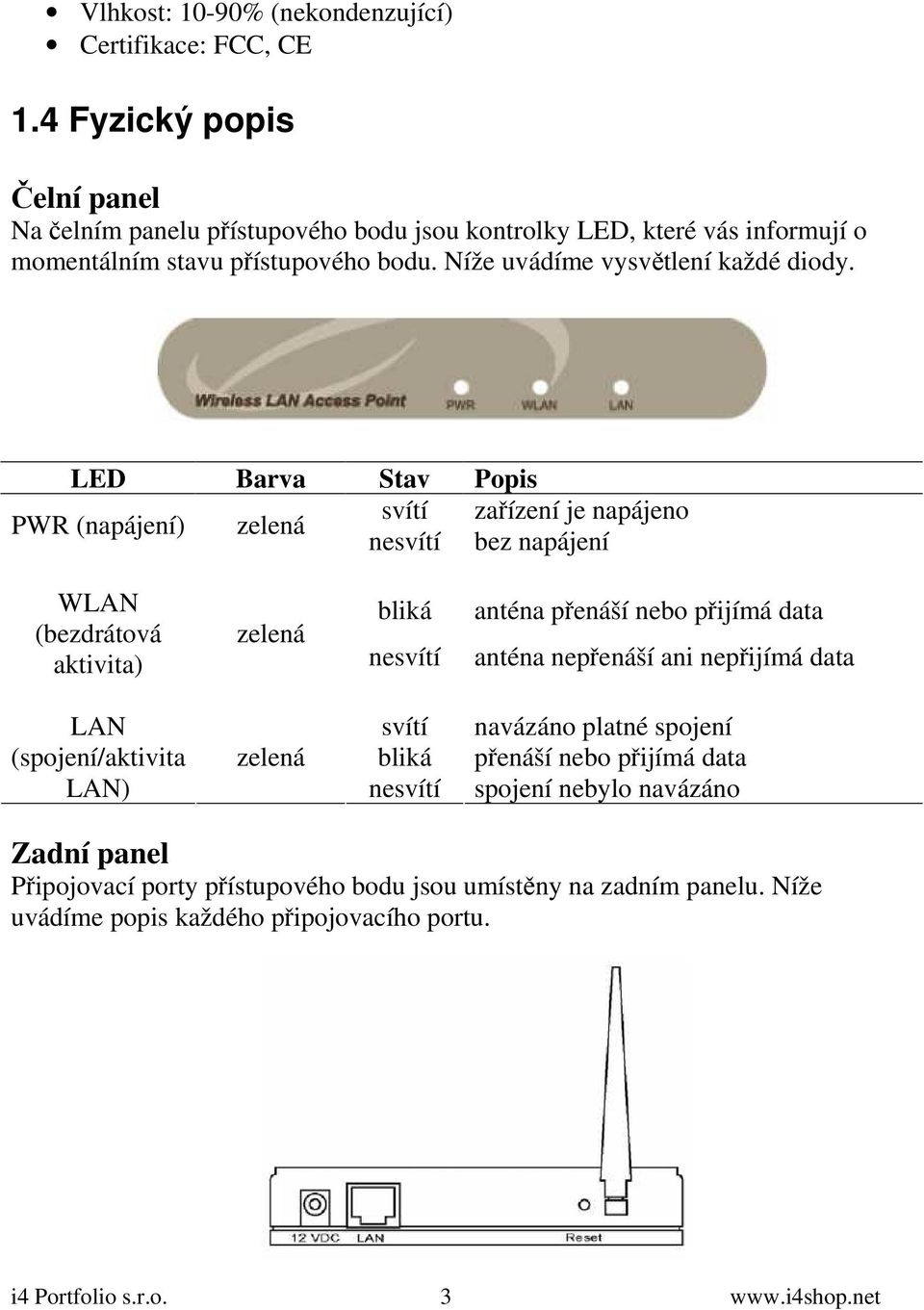

5 Vlhkost: 10-90% (nekondenzující) Certifikace: FCC, CE 1.4 Fyzický popis Čelní panel Na čelním panelu přístupového bodu jsou kontrolky LED, které vás informují o momentálním stavu přístupového bodu. Níže uvádíme vysvětlení každé diody. LED Barva Stav Popis svítí zařízení je napájeno PWR (napájení) zelená nesvítí bez napájení WLAN (bezdrátová aktivita) zelená bliká nesvítí anténa přenáší nebo přijímá data anténa nepřenáší ani nepřijímá data LAN (spojení/aktivita LAN) zelená svítí bliká nesvítí navázáno platné spojení přenáší nebo přijímá data spojení nebylo navázáno Zadní panel Připojovací porty přístupového bodu jsou umístěny na zadním panelu. Níže uvádíme popis každého připojovacího portu. i4 Portfolio s.r.o. 3

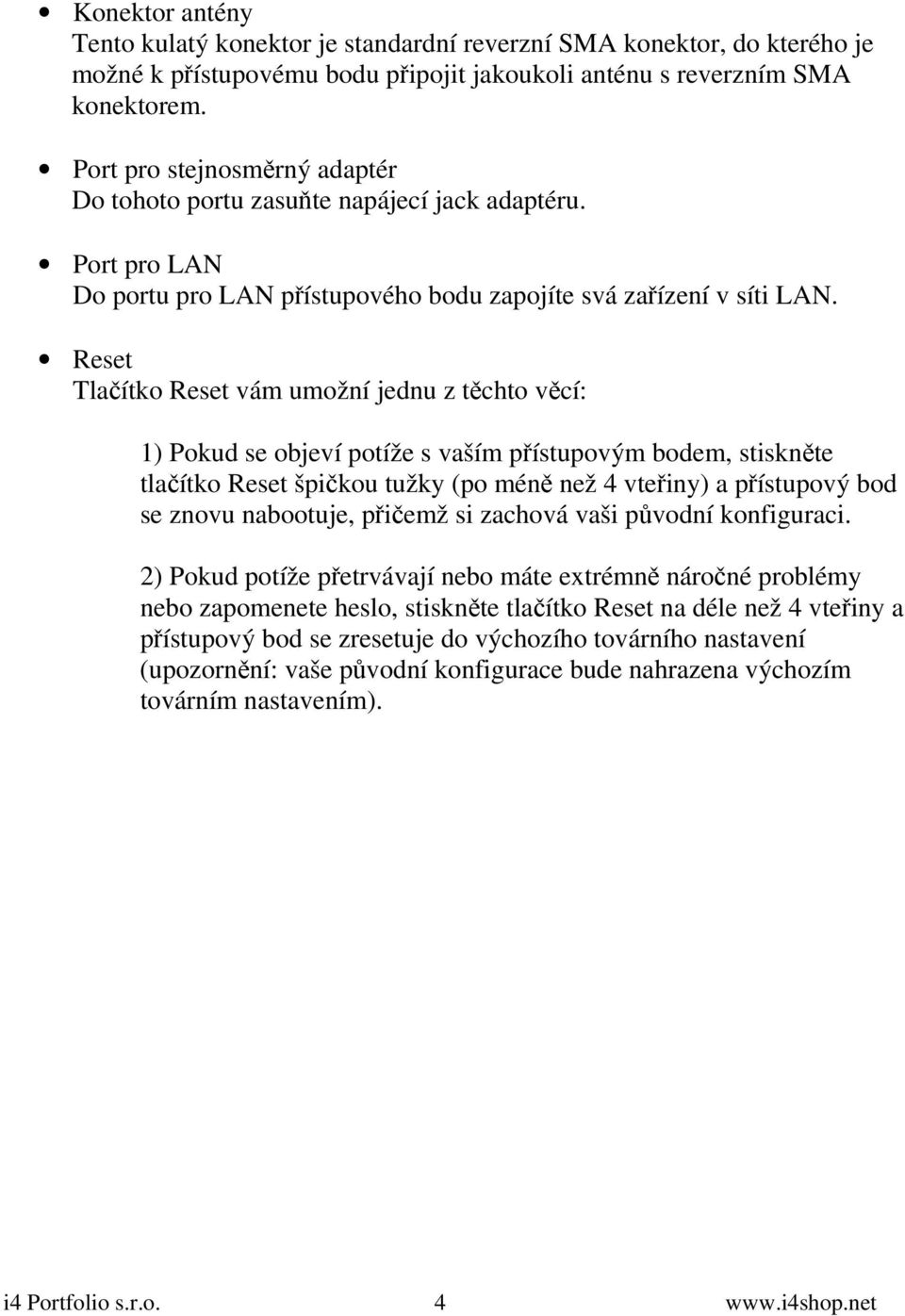

6 Konektor antény Tento kulatý konektor je standardní reverzní SMA konektor, do kterého je možné k přístupovému bodu připojit jakoukoli anténu s reverzním SMA konektorem. Port pro stejnosměrný adaptér Do tohoto portu zasuňte napájecí jack adaptéru. Port pro LAN Do portu pro LAN přístupového bodu zapojíte svá zařízení v síti LAN. Reset Tlačítko Reset vám umožní jednu z těchto věcí: 1) Pokud se objeví potíže s vaším přístupovým bodem, stiskněte tlačítko Reset špičkou tužky (po méně než 4 vteřiny) a přístupový bod se znovu nabootuje, přičemž si zachová vaši původní konfiguraci. 2) Pokud potíže přetrvávají nebo máte extrémně náročné problémy nebo zapomenete heslo, stiskněte tlačítko Reset na déle než 4 vteřiny a přístupový bod se zresetuje do výchozího továrního nastavení (upozornění: vaše původní konfigurace bude nahrazena výchozím továrním nastavením). i4 Portfolio s.r.o. 4

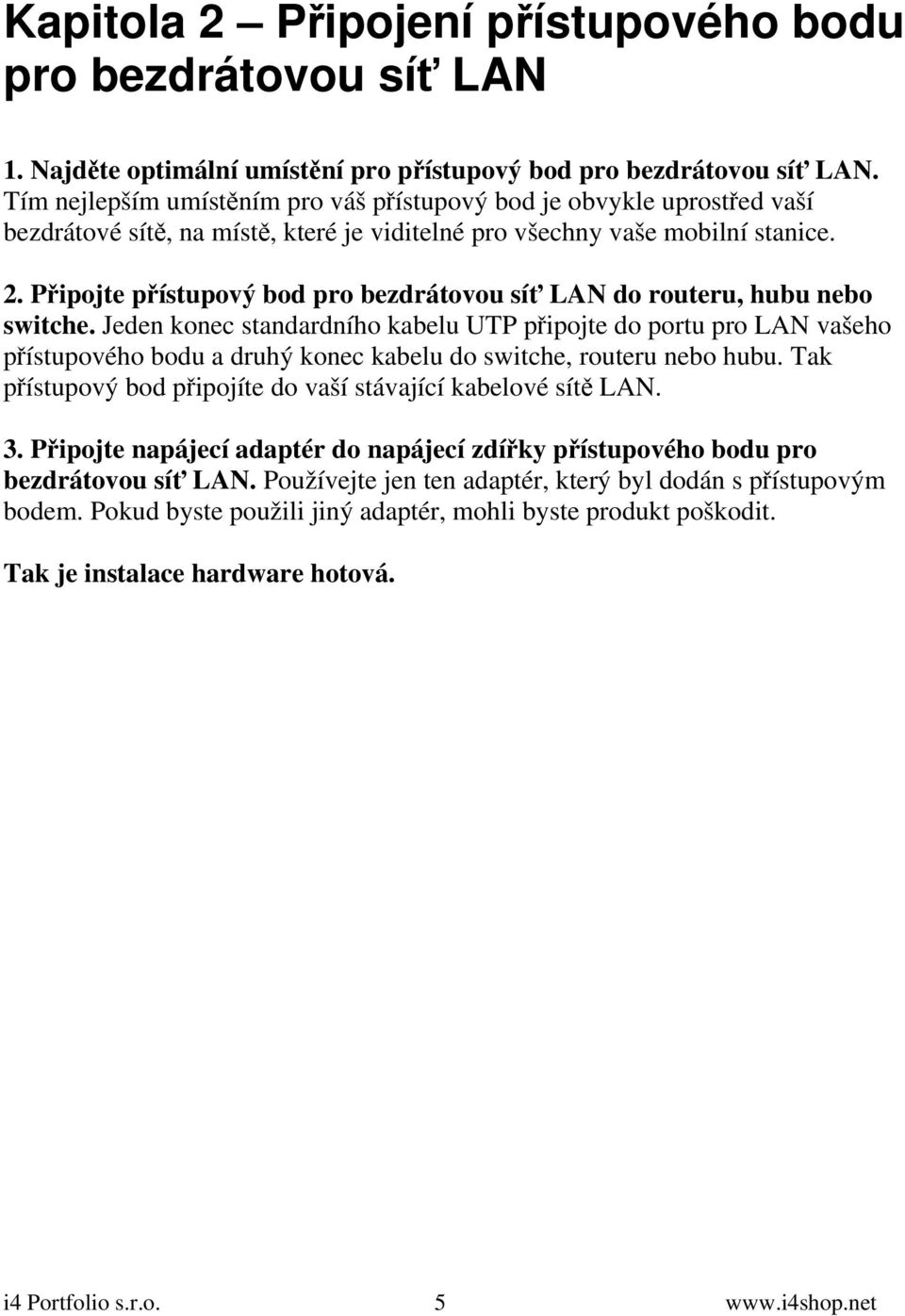

7 Kapitola 2 Připojení přístupového bodu pro bezdrátovou síť LAN 1. Najděte optimální umístění pro přístupový bod pro bezdrátovou síť LAN. Tím nejlepším umístěním pro váš přístupový bod je obvykle uprostřed vaší bezdrátové sítě, na místě, které je viditelné pro všechny vaše mobilní stanice. 2. Připojte přístupový bod pro bezdrátovou síť LAN do routeru, hubu nebo switche. Jeden konec standardního kabelu UTP připojte do portu pro LAN vašeho přístupového bodu a druhý konec kabelu do switche, routeru nebo hubu. Tak přístupový bod připojíte do vaší stávající kabelové sítě LAN. 3. Připojte napájecí adaptér do napájecí zdířky přístupového bodu pro bezdrátovou síť LAN. Používejte jen ten adaptér, který byl dodán s přístupovým bodem. Pokud byste použili jiný adaptér, mohli byste produkt poškodit. Tak je instalace hardware hotová. i4 Portfolio s.r.o. 5

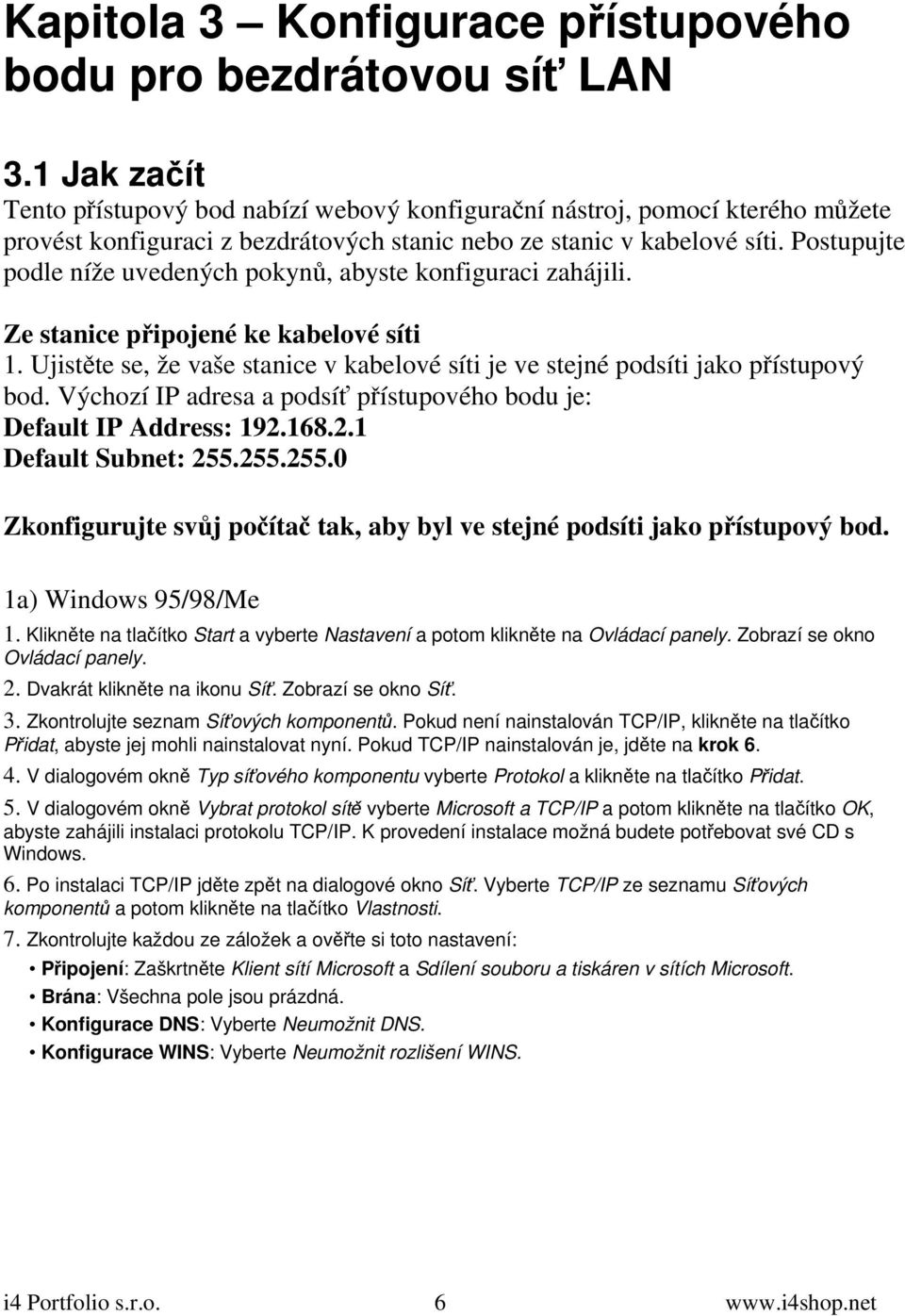

8 Kapitola 3 Konfigurace přístupového bodu pro bezdrátovou síť LAN 3.1 Jak začít Tento přístupový bod nabízí webový konfigurační nástroj, pomocí kterého můžete provést konfiguraci z bezdrátových stanic nebo ze stanic v kabelové síti. Postupujte podle níže uvedených pokynů, abyste konfiguraci zahájili. Ze stanice připojené ke kabelové síti 1. Ujistěte se, že vaše stanice v kabelové síti je ve stejné podsíti jako přístupový bod. Výchozí IP adresa a podsíť přístupového bodu je: Default IP Address: Default Subnet: Zkonfigurujte svůj počítač tak, aby byl ve stejné podsíti jako přístupový bod. 1a) Windows 95/98/Me 1. Klikněte na tlačítko Start a vyberte Nastavení a potom klikněte na Ovládací panely. Zobrazí se okno Ovládací panely. 2. Dvakrát klikněte na ikonu Síť. Zobrazí se okno Síť. 3. Zkontrolujte seznam Síťových komponentů. Pokud není nainstalován TCP/IP, klikněte na tlačítko Přidat, abyste jej mohli nainstalovat nyní. Pokud TCP/IP nainstalován je, jděte na krok V dialogovém okně Typ síťového komponentu vyberte Protokol a klikněte na tlačítko Přidat. 5. V dialogovém okně Vybrat protokol sítě vyberte Microsoft a TCP/IP a potom klikněte na tlačítko OK, abyste zahájili instalaci protokolu TCP/IP. K provedení instalace možná budete potřebovat své CD s Windows. 6. Po instalaci TCP/IP jděte zpět na dialogové okno Síť. Vyberte TCP/IP ze seznamu Síťových komponentů a potom klikněte na tlačítko Vlastnosti. 7. Zkontrolujte každou ze záložek a ověřte si toto nastavení: Připojení: Zaškrtněte Klient sítí Microsoft a Sdílení souboru a tiskáren v sítích Microsoft. Brána: Všechna pole jsou prázdná. Konfigurace DNS: Vyberte Neumožnit DNS. Konfigurace WINS: Vyberte Neumožnit rozlišení WINS. i4 Portfolio s.r.o. 6

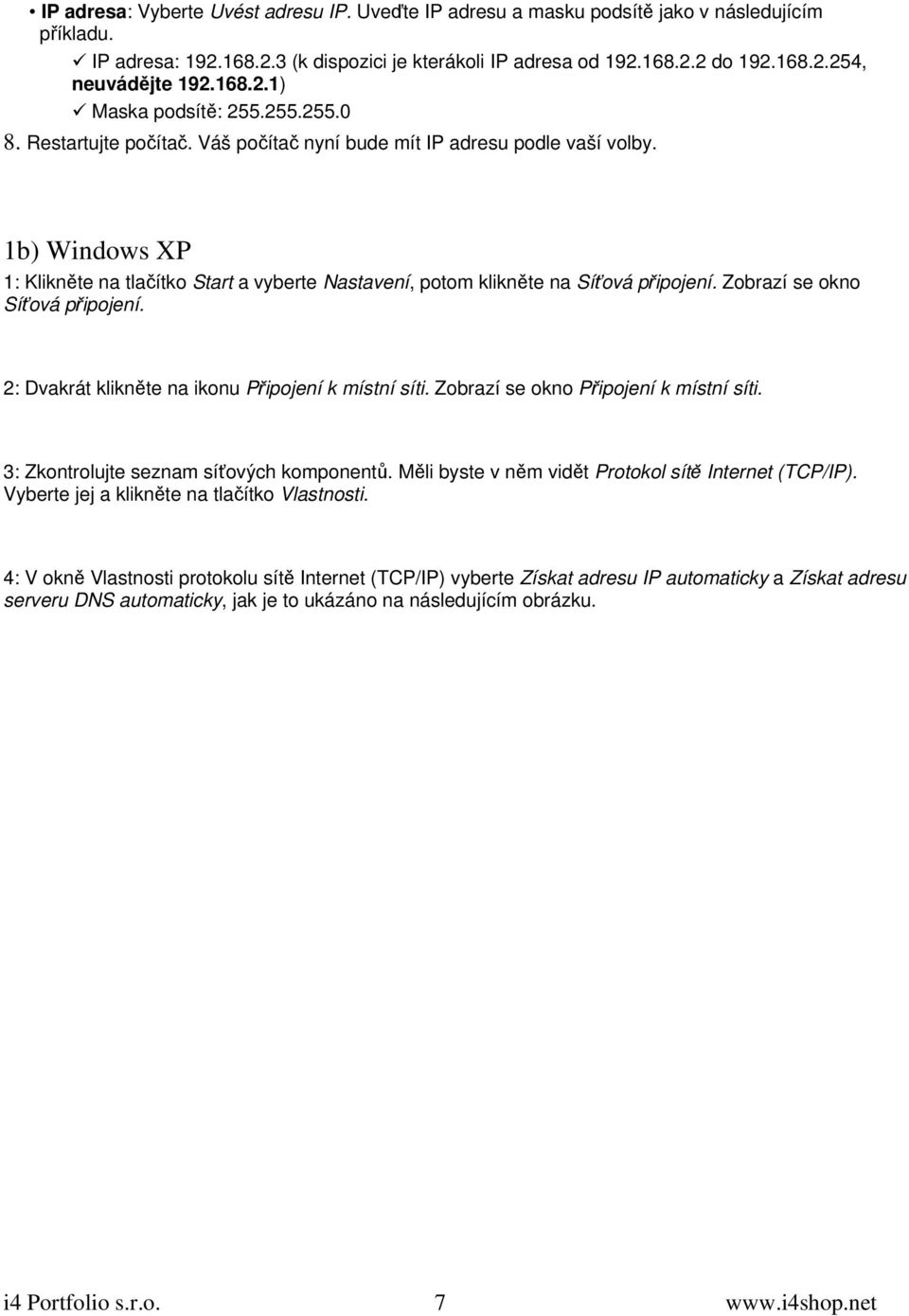

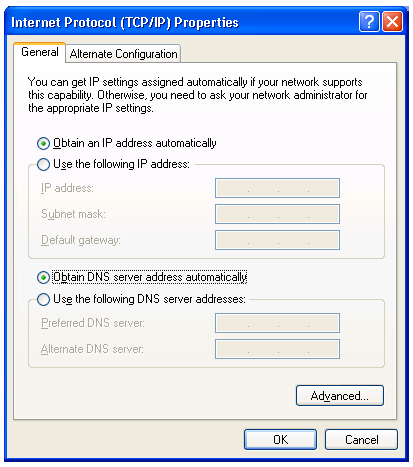

9 IP adresa: Vyberte Uvést adresu IP. Uveďte IP adresu a masku podsítě jako v následujícím příkladu. IP adresa: (k dispozici je kterákoli IP adresa od do , neuvádějte ) Maska podsítě: Restartujte počítač. Váš počítač nyní bude mít IP adresu podle vaší volby. 1b) Windows XP 1: Klikněte na tlačítko Start a vyberte Nastavení, potom klikněte na Síťová připojení. Zobrazí se okno Síťová připojení. 2: Dvakrát klikněte na ikonu Připojení k místní síti. Zobrazí se okno Připojení k místní síti. 3: Zkontrolujte seznam síťových komponentů. Měli byste v něm vidět Protokol sítě Internet (TCP/IP). Vyberte jej a klikněte na tlačítko Vlastnosti. 4: V okně Vlastnosti protokolu sítě Internet (TCP/IP) vyberte Získat adresu IP automaticky a Získat adresu serveru DNS automaticky, jak je to ukázáno na následujícím obrázku. i4 Portfolio s.r.o. 7

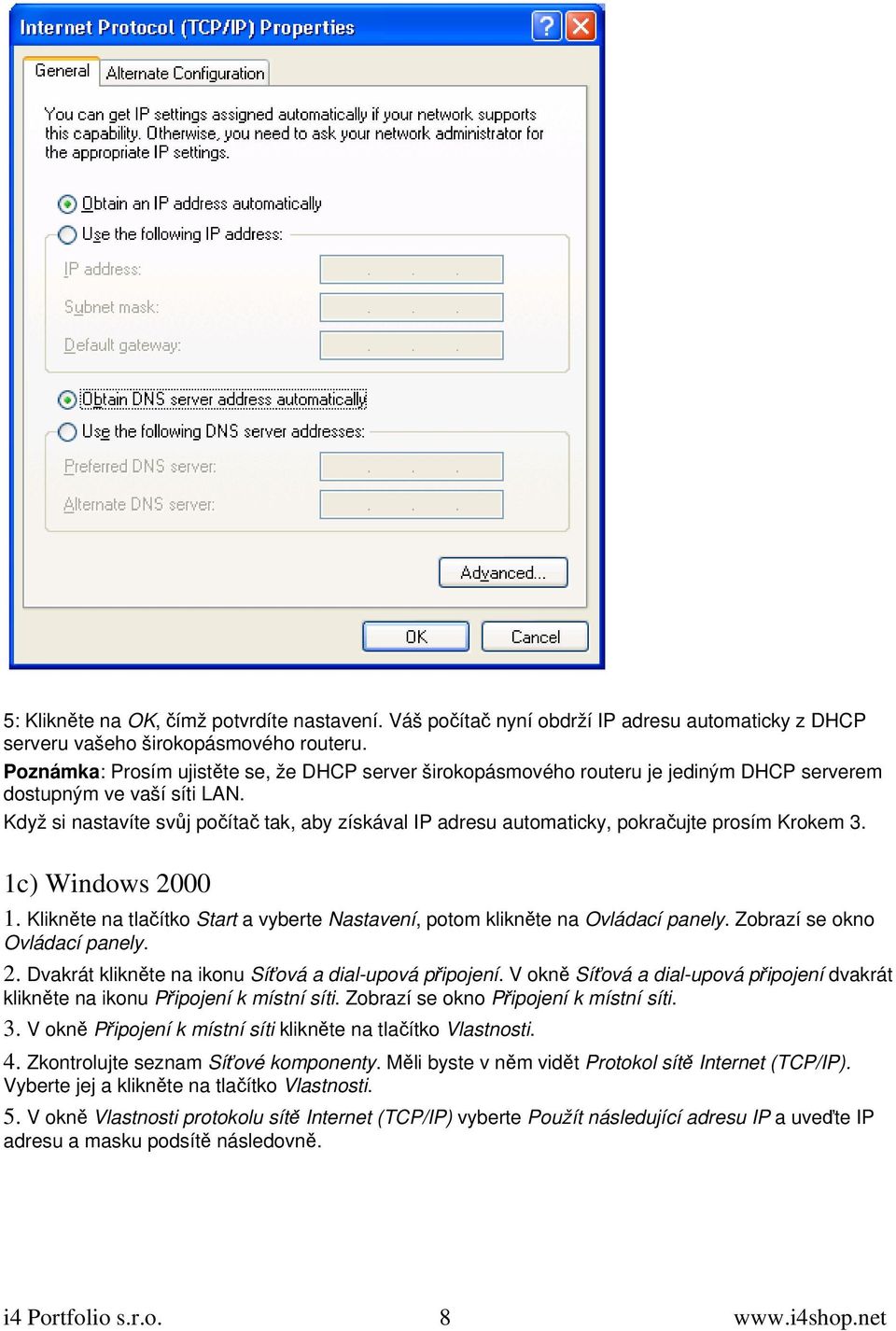

10 5: Klikněte na OK, čímž potvrdíte nastavení. Váš počítač nyní obdrží IP adresu automaticky z DHCP serveru vašeho širokopásmového routeru. Poznámka: Prosím ujistěte se, že DHCP server širokopásmového routeru je jediným DHCP serverem dostupným ve vaší síti LAN. Když si nastavíte svůj počítač tak, aby získával IP adresu automaticky, pokračujte prosím Krokem 3. 1c) Windows Klikněte na tlačítko Start a vyberte Nastavení, potom klikněte na Ovládací panely. Zobrazí se okno Ovládací panely. 2. Dvakrát klikněte na ikonu Síťová a dial-upová připojení. V okně Síťová a dial-upová připojení dvakrát klikněte na ikonu Připojení k místní síti. Zobrazí se okno Připojení k místní síti. 3. V okně Připojení k místní síti klikněte na tlačítko Vlastnosti. 4. Zkontrolujte seznam Síťové komponenty. Měli byste v něm vidět Protokol sítě Internet (TCP/IP). Vyberte jej a klikněte na tlačítko Vlastnosti. 5. V okně Vlastnosti protokolu sítě Internet (TCP/IP) vyberte Použít následující adresu IP a uveďte IP adresu a masku podsítě následovně. i4 Portfolio s.r.o. 8

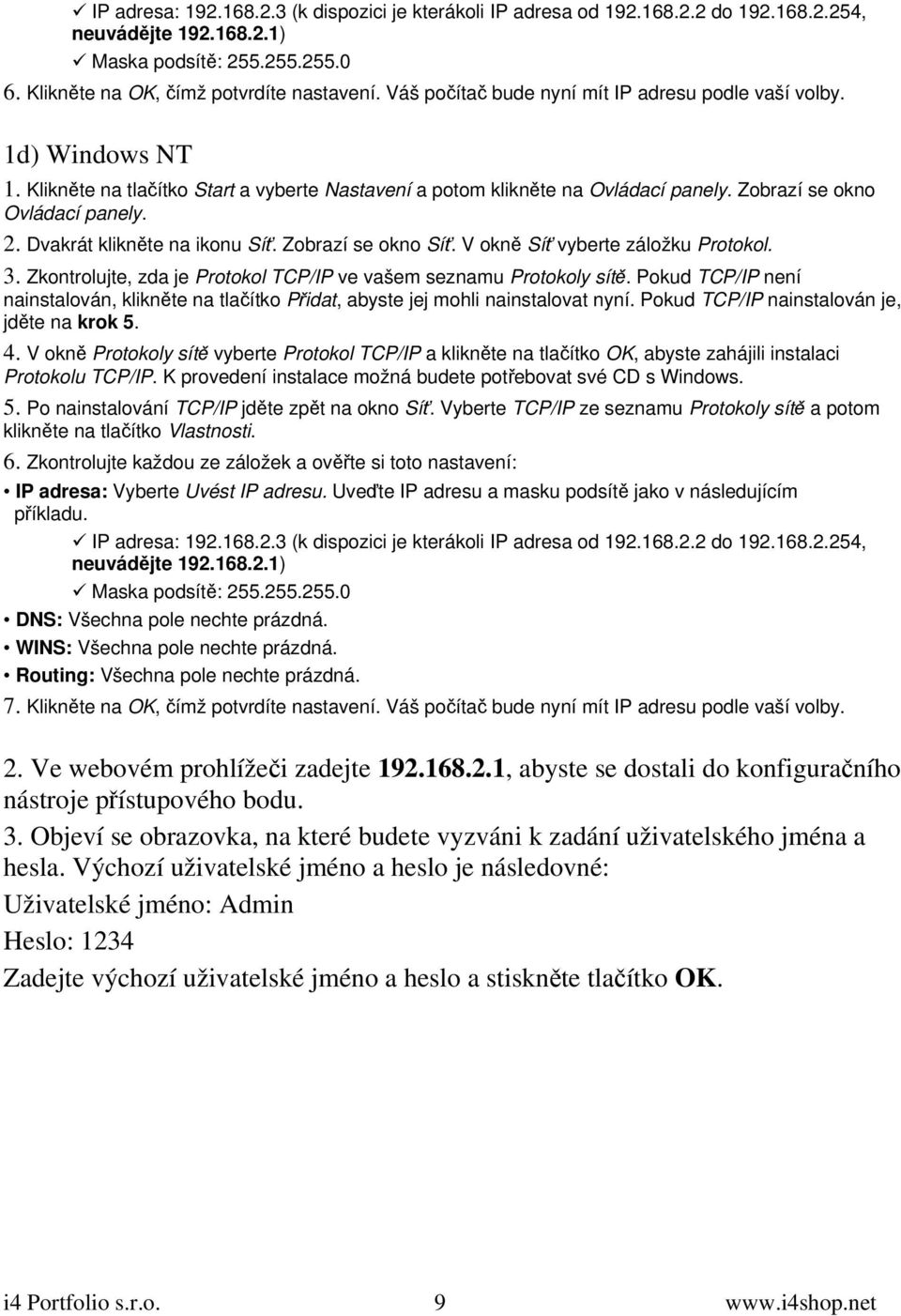

11 IP adresa: (k dispozici je kterákoli IP adresa od do , neuvádějte ) Maska podsítě: Klikněte na OK, čímž potvrdíte nastavení. Váš počítač bude nyní mít IP adresu podle vaší volby. 1d) Windows NT 1. Klikněte na tlačítko Start a vyberte Nastavení a potom klikněte na Ovládací panely. Zobrazí se okno Ovládací panely. 2. Dvakrát klikněte na ikonu Síť. Zobrazí se okno Síť. V okně Síť vyberte záložku Protokol. 3. Zkontrolujte, zda je Protokol TCP/IP ve vašem seznamu Protokoly sítě. Pokud TCP/IP není nainstalován, klikněte na tlačítko Přidat, abyste jej mohli nainstalovat nyní. Pokud TCP/IP nainstalován je, jděte na krok V okně Protokoly sítě vyberte Protokol TCP/IP a klikněte na tlačítko OK, abyste zahájili instalaci Protokolu TCP/IP. K provedení instalace možná budete potřebovat své CD s Windows. 5. Po nainstalování TCP/IP jděte zpět na okno Síť. Vyberte TCP/IP ze seznamu Protokoly sítě a potom klikněte na tlačítko Vlastnosti. 6. Zkontrolujte každou ze záložek a ověřte si toto nastavení: IP adresa: Vyberte Uvést IP adresu. Uveďte IP adresu a masku podsítě jako v následujícím příkladu. IP adresa: (k dispozici je kterákoli IP adresa od do , neuvádějte ) Maska podsítě: DNS: Všechna pole nechte prázdná. WINS: Všechna pole nechte prázdná. Routing: Všechna pole nechte prázdná. 7. Klikněte na OK, čímž potvrdíte nastavení. Váš počítač bude nyní mít IP adresu podle vaší volby. 2. Ve webovém prohlížeči zadejte , abyste se dostali do konfiguračního nástroje přístupového bodu. 3. Objeví se obrazovka, na které budete vyzváni k zadání uživatelského jména a hesla. Výchozí uživatelské jméno a heslo je následovné: Uživatelské jméno: Admin Heslo: 1234 Zadejte výchozí uživatelské jméno a heslo a stiskněte tlačítko OK. i4 Portfolio s.r.o. 9

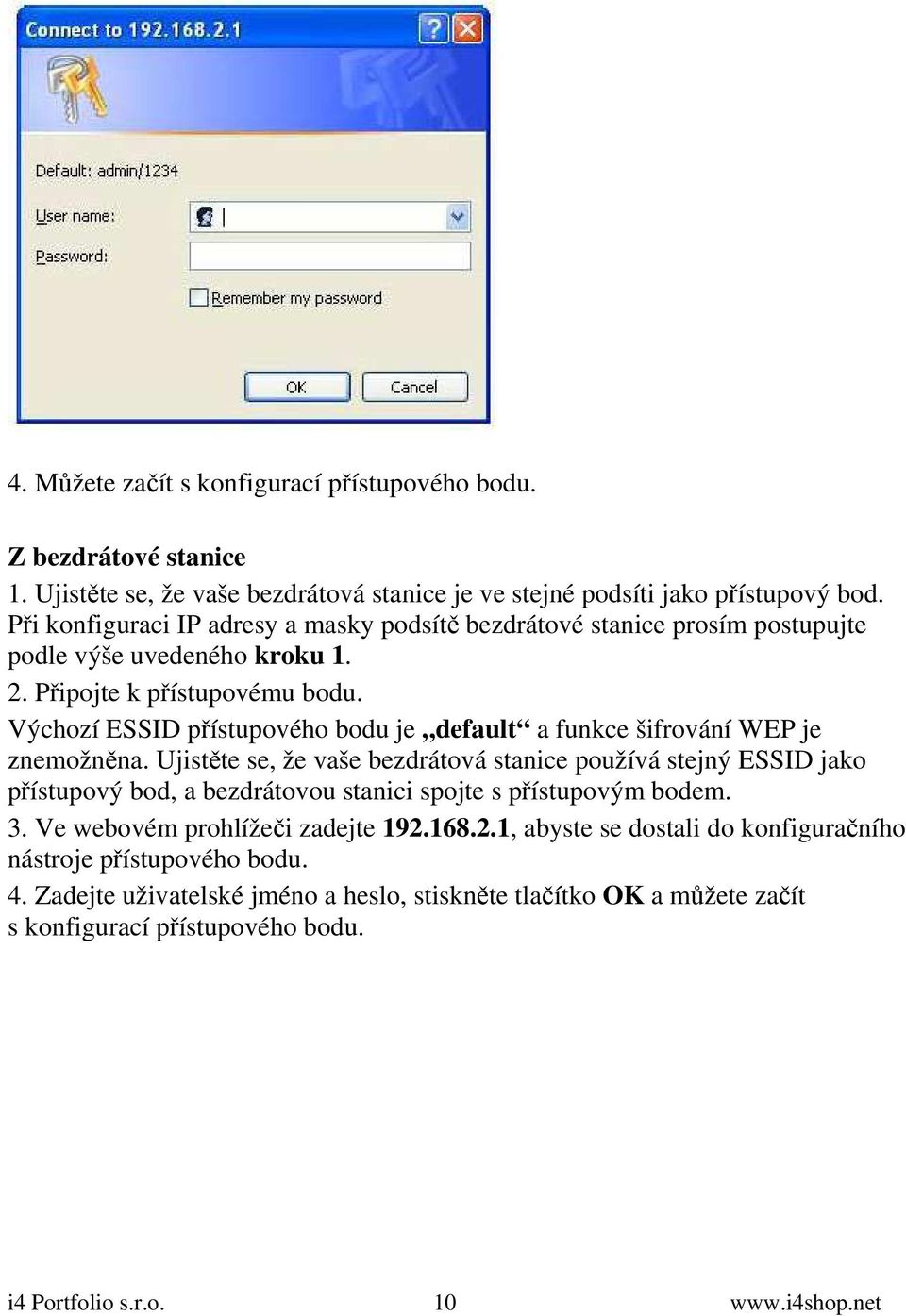

12 4. Můžete začít s konfigurací přístupového bodu. Z bezdrátové stanice 1. Ujistěte se, že vaše bezdrátová stanice je ve stejné podsíti jako přístupový bod. Při konfiguraci IP adresy a masky podsítě bezdrátové stanice prosím postupujte podle výše uvedeného kroku Připojte k přístupovému bodu. Výchozí ESSID přístupového bodu je default a funkce šifrování WEP je znemožněna. Ujistěte se, že vaše bezdrátová stanice používá stejný ESSID jako přístupový bod, a bezdrátovou stanici spojte s přístupovým bodem. 3. Ve webovém prohlížeči zadejte , abyste se dostali do konfiguračního nástroje přístupového bodu. 4. Zadejte uživatelské jméno a heslo, stiskněte tlačítko OK a můžete začít s konfigurací přístupového bodu. i4 Portfolio s.r.o. 10

13 3.2 Konfigurace přístupového bodu Pokaždé, když dokončíte modifikaci stránky nastavení a kliknete na tlačítko Apply, zobrazí se tato stránka. Nastavení bylo úspěšně uloženo, ale nezačne platit okamžitě. Nové nastavení začne platit až po restartování přístupového bodu. Můžete kliknout na tlačítko CONTINUE, abyste pokračovali v nastavování. Můžete také kliknout na APPLY, abyste systém restartovali a nastavení začalo platit. i4 Portfolio s.r.o. 11

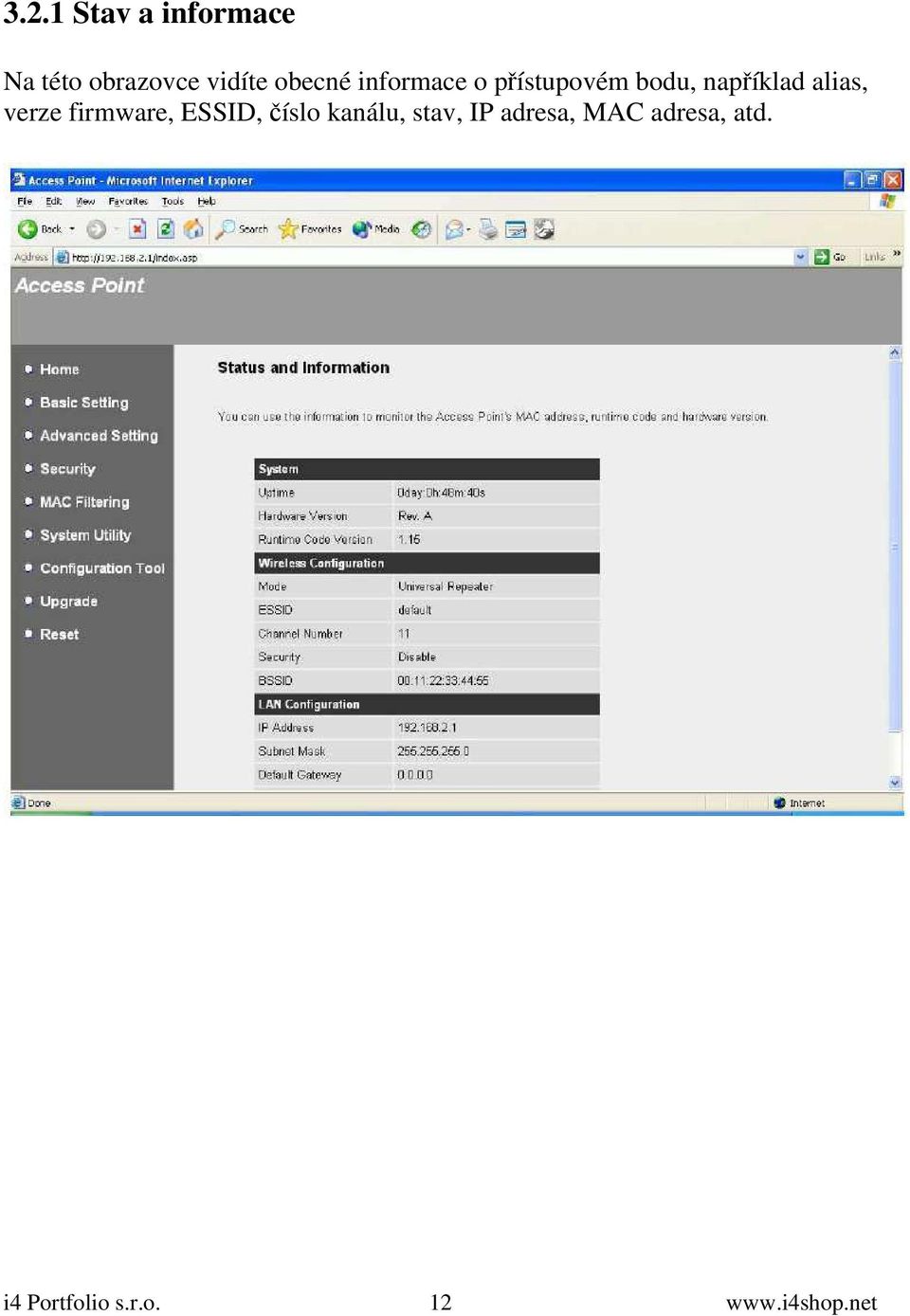

14 3.2.1 Stav a informace Na této obrazovce vidíte obecné informace o přístupovém bodu, například alias, verze firmware, ESSID, číslo kanálu, stav, IP adresa, MAC adresa, atd. i4 Portfolio s.r.o. 12

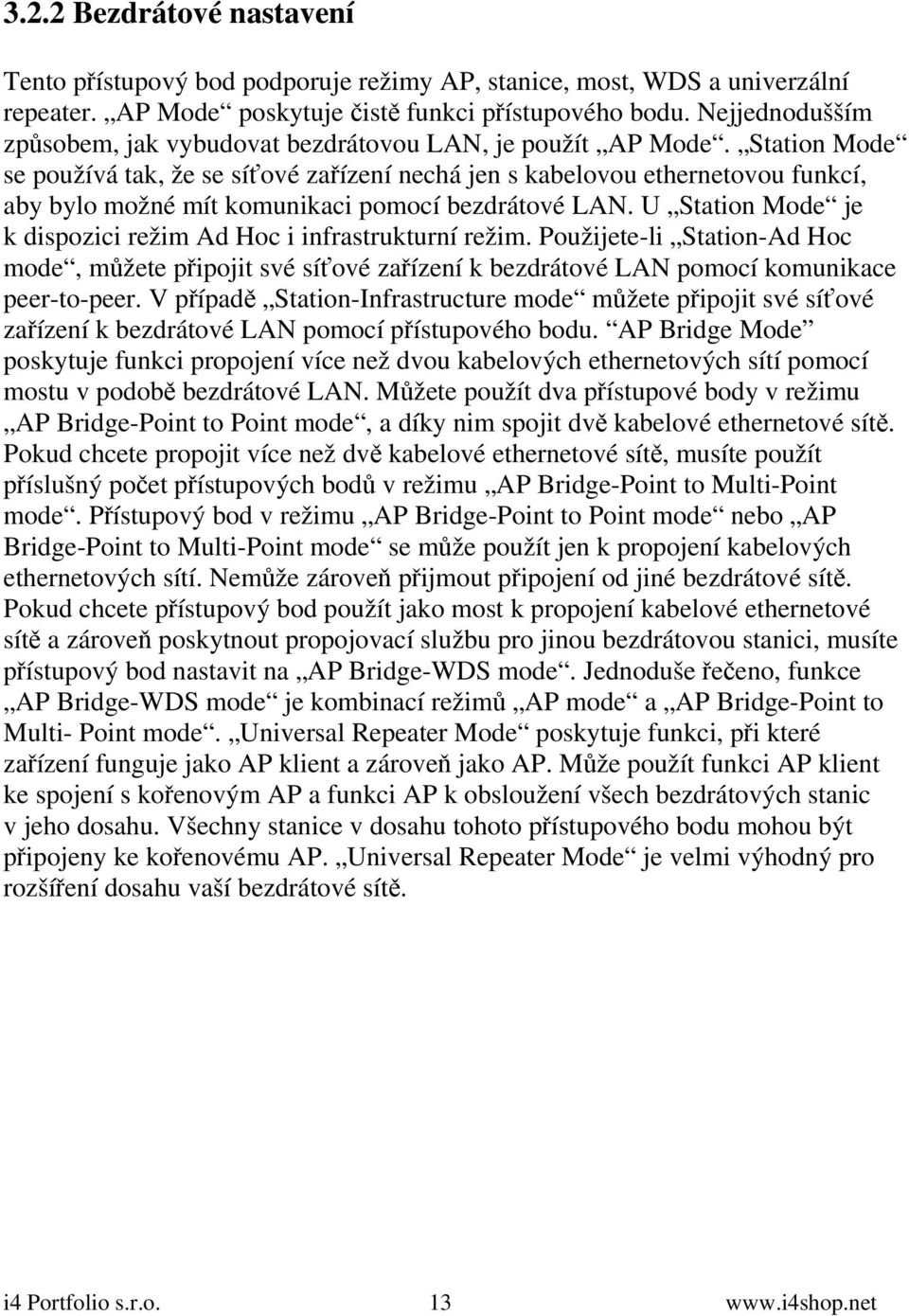

15 3.2.2 Bezdrátové nastavení Tento přístupový bod podporuje režimy AP, stanice, most, WDS a univerzální repeater. AP Mode poskytuje čistě funkci přístupového bodu. Nejjednodušším způsobem, jak vybudovat bezdrátovou LAN, je použít AP Mode. Station Mode se používá tak, že se síťové zařízení nechá jen s kabelovou ethernetovou funkcí, aby bylo možné mít komunikaci pomocí bezdrátové LAN. U Station Mode je k dispozici režim Ad Hoc i infrastrukturní režim. Použijete-li Station-Ad Hoc mode, můžete připojit své síťové zařízení k bezdrátové LAN pomocí komunikace peer-to-peer. V případě Station-Infrastructure mode můžete připojit své síťové zařízení k bezdrátové LAN pomocí přístupového bodu. AP Bridge Mode poskytuje funkci propojení více než dvou kabelových ethernetových sítí pomocí mostu v podobě bezdrátové LAN. Můžete použít dva přístupové body v režimu AP Bridge-Point to Point mode, a díky nim spojit dvě kabelové ethernetové sítě. Pokud chcete propojit více než dvě kabelové ethernetové sítě, musíte použít příslušný počet přístupových bodů v režimu AP Bridge-Point to Multi-Point mode. Přístupový bod v režimu AP Bridge-Point to Point mode nebo AP Bridge-Point to Multi-Point mode se může použít jen k propojení kabelových ethernetových sítí. Nemůže zároveň přijmout připojení od jiné bezdrátové sítě. Pokud chcete přístupový bod použít jako most k propojení kabelové ethernetové sítě a zároveň poskytnout propojovací službu pro jinou bezdrátovou stanici, musíte přístupový bod nastavit na AP Bridge-WDS mode. Jednoduše řečeno, funkce AP Bridge-WDS mode je kombinací režimů AP mode a AP Bridge-Point to Multi- Point mode. Universal Repeater Mode poskytuje funkci, při které zařízení funguje jako AP klient a zároveň jako AP. Může použít funkci AP klient ke spojení s kořenovým AP a funkci AP k obsloužení všech bezdrátových stanic v jeho dosahu. Všechny stanice v dosahu tohoto přístupového bodu mohou být připojeny ke kořenovému AP. Universal Repeater Mode je velmi výhodný pro rozšíření dosahu vaší bezdrátové sítě. i4 Portfolio s.r.o. 13

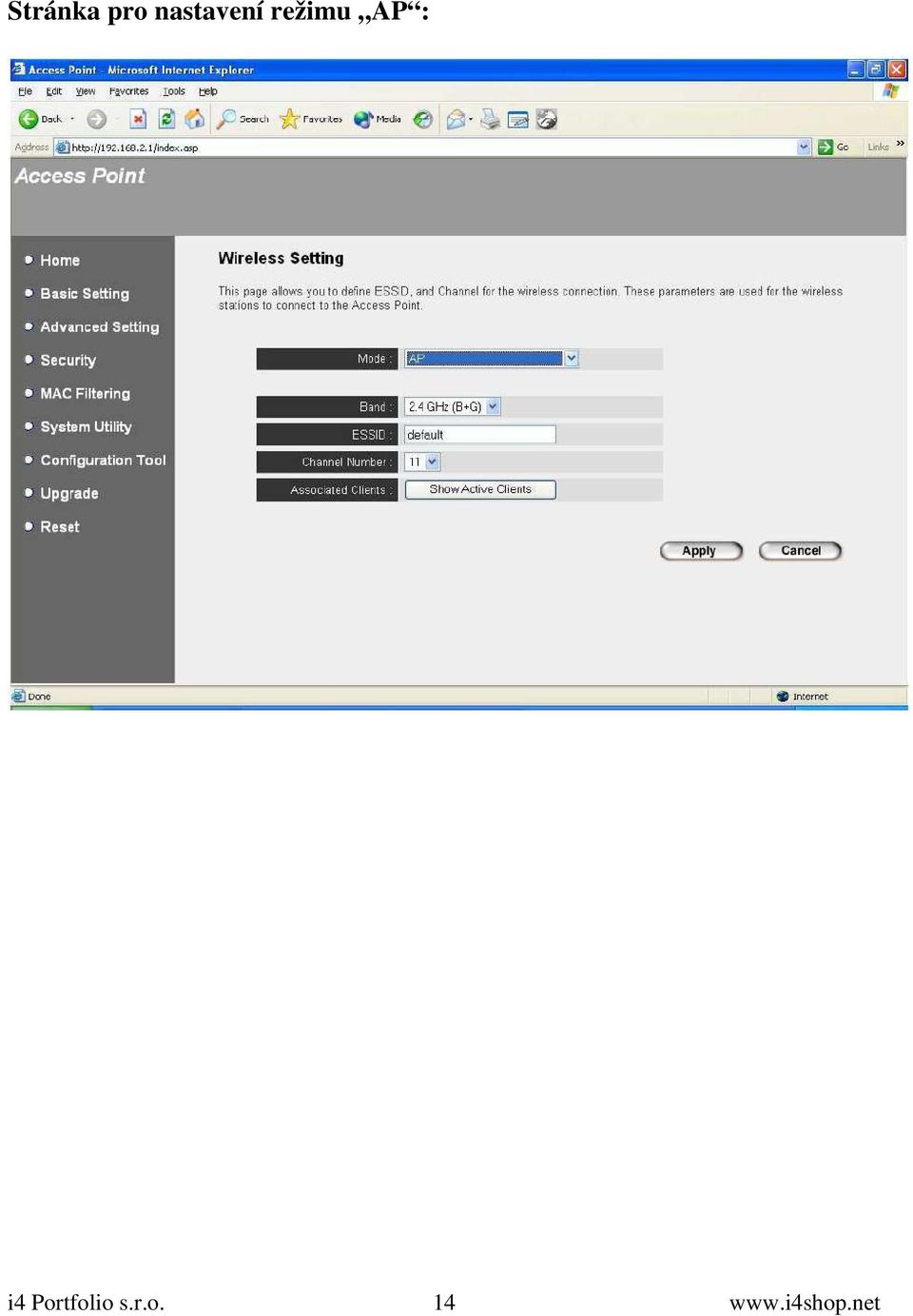

16 Stránka pro nastavení režimu AP : i4 Portfolio s.r.o. 14

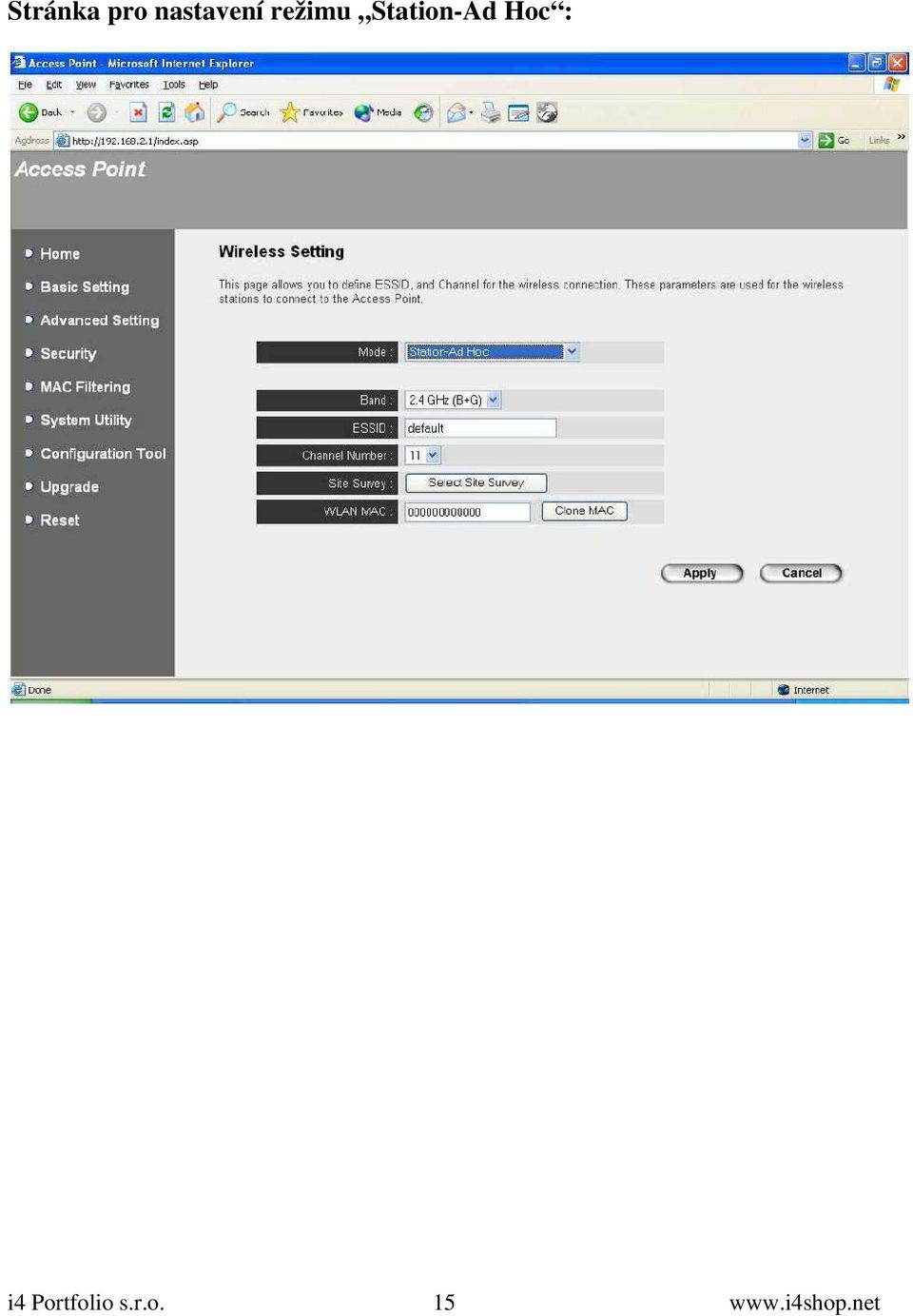

17 Stránka pro nastavení režimu Station-Ad Hoc : i4 Portfolio s.r.o. 15

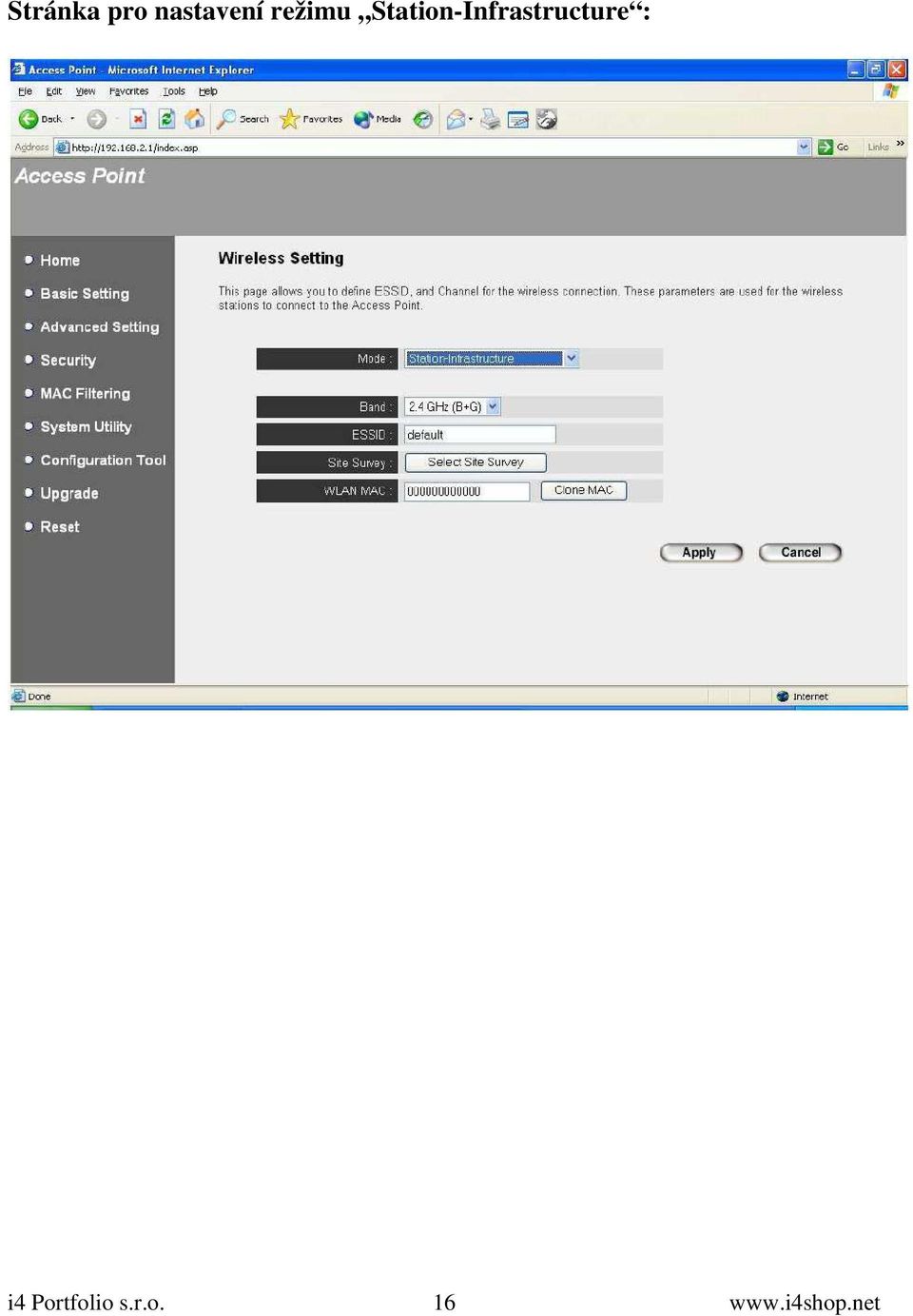

18 Stránka pro nastavení režimu Station-Infrastructure : i4 Portfolio s.r.o. 16

19 Stránka pro nastavení režimu AP Bridge-Point to Point : i4 Portfolio s.r.o. 17

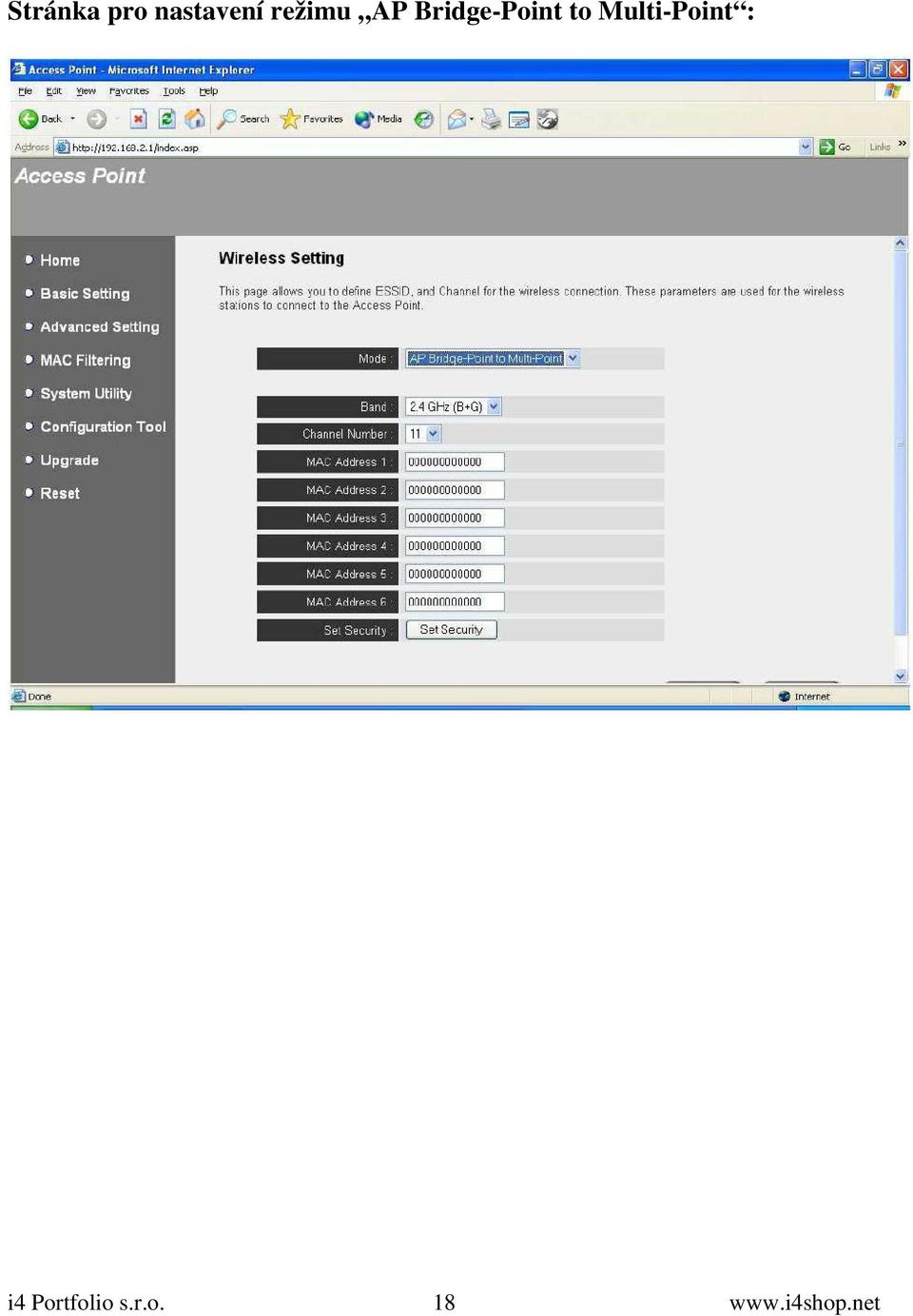

20 Stránka pro nastavení režimu AP Bridge-Point to Multi-Point : i4 Portfolio s.r.o. 18

21 Stránka pro nastavení režimu AP Bridge-WDS : i4 Portfolio s.r.o. 19

22 Stránka pro nastavení režimu Universal Repeater : Parametr ESSID Band (Pásmo) Popis ESSID (až 31 tisknutelných znaků ASCII) je jedinečné jméno identifikované ve WLAN. ID brání tomu, aby nebylo možné nechtěně sloučit dvě sítě WLAN. Zajistěte prosím, aby ESSID všech stanic ve stejné síti WLAN byly totožné. Výchozí ESSID je default. ESSID byste měli nastavit v režimech AP mode, Station-Ad Hoc mode, Station-Infrastructure mode, AP Bridge-WDS mode a Universal Repeater mode. Umožňuje vám nastavit AP na standard b nebo g. Můžete vybrat režim B+G, při kterém AP vybírá spojení b a g automaticky. i4 Portfolio s.r.o. 20

23 Channel Number (Číslo kanálu) MAC Address (MAC adresa) WLAN MAC Root AP SSID (SSID kořenového AP) Set Security (Nastavení zabezpečení) Associated Clients (Asociovaní klienti) Wireless Site Survey (Průzkum bezdrátových zařízení) Ze seznamu vyberte vhodný kanál tak, aby korespondoval s vaším síťovým nastavením. Kanály se liší podle zemí. Kanál 1-11 (Severní Amerika) Kanál 1-14 (Japonsko) Kanál 1-13 (Evropa) K dispozici je 14 kanálů. Číslo kanálu přidělte v režimech AP mode, Station-Ad Hoc mode, AP Bridge-Point to Point mode, AP Bridge-Point to Multi-Point mode, AP Bridge-WDS mode a Universal Repeater mode. Pokud chcete propojit více než jednu kabelovou etherntovou síť pomocí bezdrátové LAN jako mostem, musíte tento přístupový bod nastavit na režim AP Bridge-Point to Point mode, AP Bridge-Point to Multi- Point mode nebo AP Bridge-WDS mode. Musíte zadat MAC adresy dalších přístupových bodů, které se použijí k přemostění. V režimech Station-Ad Hoc mode, Station- Infrastructure mode a Universal Repeater mode potřebuje toto zařízení WLAN MAC adresu, aby mohlo fungovat jako stanice, která se připojí k dalšímu zařízení typu peer nebo k přístupovému bodu. Můžete také kliknout na tlačítko Clone MAC a díky tomu toto zařízení zkopíruje MAC adresu počítače, který používáte ke konfiguraci tohoto zařízení. V režimu Universal Repeater mode může toto zařízení fungovat jako stanice, která se připojuje ke kořenovému AP. Zde byste měli přidělit SSID kořenového AP. V režimech AP Bridge-Point to Point mode, AP Bridge-Point to Multi-Point mode a AP Bridge-WDS mode můžete kliknout na Set Security, abyste mohli přidat šifrování komunikace mezi přemostěnými přístupovými body. Tak můžete chránit svou bezdrátovou síť. Klikněte na tlačítko Show Active Clients, a zobrazí se Active Wireless Client Table (Tabulka aktivních bezdrátových klientů). Můžete vidět stav všech aktivních bezdrátových stanic, které jsou připojeny k přístupovému bodu. Když tento přístupový bod používáte jako bezdrátovou stanici, aby kabelové síťové zařízení mělo bezdrátovou schopnost, musíte jej asociovat s funkčním bezdrátovým bodem. Klikněte natlačítko Select Site Survey, a zobrazí se Wireless Site Survey Table (Tabulka průzkumu bezdrátových zařízení). V tabulce budou uvedeny všechny dostupné přístupové body v okolí. Můžete vybrat jeden přístupový bod v tabulce a připojíte se k bezdrátové LAN pomocí tohoto přístupového bodu. Klikněte na tlačítko Apply ve spodní části obrazovky, abyste uložili výše uvedenou konfiguraci. Nyní můžete začít s pokročilým nastavováním nebo můžete začít přístupový bod používat. i4 Portfolio s.r.o. 21

24 Nastavení zabezpečení Pomocí Set Security můžete nastavit bezdrátové zabezpečení pro přenos dat mezi přemostěnými přístupovými body v režimu AP Bridge-Point to Point mode, AP Bridge-Point to Multi-Point mode nebo AP Bridge-WDS mode. K dispozici jsou tyto šifrovací metody: WEP 64bits, WEP 128bits, WPA (TKIP) a WPA2 (AES). Parametr Encryption (Šifrování) Key Format (Formát klíče) Popis Můžete vybrat No encryption (Žádné šifrování) nebo šifrovací metody WEP 64bits, WEP 128bits, WPA (TKIP) či WPA2 (AES). Tento parametr se používá jen tehdy, když vyberete šifrovací metodu WEP 64bits nebo WEP 128bits. Jako klíč WEP můžete vybrat znaky ASCII (v alfanumerickém formátu) nebo hexadecimální čísla (v rozsahu A-F, a-f a 0-9 ). Například: Znaky ASCII: guest Hexadecimální čísla: 12345abcde i4 Portfolio s.r.o. 22

25 WEP Key (Klíč WEP) Pre-shared Key Format (Formát předem sdíleného klíče) Pre-shared Key (Předem sdílený klíč) Tento parametr se používá jen tehdy, když vyberete šifrovací metodu WEP 64bits nebo WEP 128bits. Klíč WEP se používá pro šifrování dat přenášených mezi přístupovými body propojenými pomocí mostu. Textový rámeček vyplňte pomocí následujících pravidel: 64-bitový WEP: zadejte jako šifrovací klíče 10-číselné hexadecimální hodnoty (v rozsahu A-F, a-f a 0-9 ) nebo 5-číselný znak ASCII. 128-bitový WEP: zadejte jako šifrovací klíče 26-číselné hexadecimální hodnoty (v rozsahu A-F, a-f a 0-9 ) nebo 10-číselný znak ASCII. Jako předem sdílený klíč můžete vybrat Passphrase (heslo v alfanumerickém formátu) nebo hexadecimální čísla (v rozsahu A-F, a-f a 0-9 ). Například: Passphrase: iamguest Hexadecimální čísla: 12345abcde Předem sdílený klíč se používá k autentizaci a šifrování dat přenášených mezi přístupovými body propojenými pomocí mostu. Textový rámeček vyplňte pomocí následujících pravidel: Hex WEP: zadejte jako předem sdílený klíč 64-číselné hexadecimální hodnoty (v rozsahu A-F, a-f a 0-9 ) nebo přinejmenším osmiznakovou passphrase. Klikněte na tlačítko Apply ve spodní části obrazovky, abyste uložili výše uvedenou konfiguraci. Nyní můžete začít s pokročilým nastavováním nebo můžete začít přístupový bod používat. Tabulka aktivních bezdrátových klientů Active Wireless Client Table zaznamenává stav všech aktivních bezdrátových stanic, které se připojují k přístupovému bodu. Můžete zjistit MAC adresu, počet přenesených paketů, počet obdržených paketů a stav šifrování každého aktivního bezdrátového klienta v této tabulce. i4 Portfolio s.r.o. 23

26 Parametr MAC Address (MAC adresa) Tx Packet Rx Packet TX Rate Power Saving (Úspora energie) Expired Time (Čas expirace) Refresh (Zaktualizovat) Close (Zavřít) Popis MAC adresa této aktivní bezdrátové stanice. Počet přenesených paketů, které jsou odeslány z této aktivní bezdrátové stanice. Počet obdržených paketů, které tato aktivní bezdrátová stanice obdrží. Přenosová rychlost v Mbps. Ukazuje, zda je bezdrátový klient v režimu Power Saving. Čas ve vteřinách před odpojením. Pokud je bezdrátové spojení nečinné déle, než je čas expirace) tento přístupový bod takové spojení zruší. Bezdrátový klient se bude muset znovu asociovat, když začne být aktivní. Zaktualizovat Active Wireless Client Table. Zavřít Active Wireless Client Table. i4 Portfolio s.r.o. 24

27 Průzkum bezdrátových zařízení Když je tento přístupový bod v režimu Station-Ad Hoc mode, Station- Infrastructure mode nebo Universal Repeater mode, měl by se asociovat s přístupovým bodem nebo stanicí a připojit se k vaší bezdrátové LAN právě prostřednictvím asociovaného přístupového bodu nebo stanice. Wireless Site Survey se snaží najít všechny dostupné přístupové body v okolí. Z této tabulky si můžete vybrat jeden přístupový bod. i4 Portfolio s.r.o. 25
