1 Obsah Postup tvorby dat podle DSO_ME_0139r09 - RDF 1. Definice prvků Hierarchie Zpracovávané výkresy Negrafické atributy Stavy Relace Anotace Kóty Zahájení zpracování dat Založení zakázky Uložení dat z exportu do zakázky Kreslení Přesnost kresby a napojení na stávající prvky Kresba Parametrické značky Vytváření vazeb (relací) Vkládání detailů Jednopólové schéma Konstrukční podpora Převzetí dat z PD Hromadná editace XFM Opravy XFM prvků Zpracování polohopisu na území správců JDTM Postup zpracování na území Sdružení správců východních Čech a Sdružení správců středních Čech Postup zpracování na území Zlínského kraje Postup zpracování na území Plzeňského, Karlovarského a Libereckého kraje Tvorba seznamu souřadnic a generování bodů Výpočet odchylek na identických bodech Technická zpráva Data k odevzdání export stavby Kontrola Pomocné funkce Tiskové výstupy

2 1. Definice prvků V příloze č. 1 směrnice DSO_ME_0139r09 je přehled všech prvků rozdělen do dvou záložek: o záložka kategorie s atributy - prvky, které mají definované negrafické atributy o záložka grafické kategorie - prvky, které se kreslí bez negrafických atributů. Definice prvků vychází z datového modelu GIS ČEZ. Name hodnota je jedinečná v rámci celé definice, může mít více grafických prezentací (prvků) Prvek představuje grafickou prezentaci Name Např. Name J_EL_SPOJKA_VN (Spojka vn) má tři grafické prezentace podle atributu (C_U_PROVOZ) Provozní napětí Name NAME_alias Popis prvku atribut hodnota Spojka 35 kv 35 kv J_EL_SPOJKA_VN Spojka vn Spojka 22 kv C_U_PROVOZ 22 kv Spojka do 10 kv 3 kv;5 kv;6 kv;10 kv Všechny prvky shodného Name mají stejnou definici negrafických atributů. Name je rozhodující pro možnosti změny vyexportovaných prvků: o V rámci jednoho Name lze vyexportované prvky libovolně zaměňovat. o Změnu na jiný Name nelze u vyexportovaného prvku provést, kromě zde uvedených výjimek: Transformátor: Name alias J_EL_POZTRAFO_2 Transformátor - dvouvinuťový J_EL_POZTRAFO_NEOBSAZ Transformátor - neobsazeno J_EL_POZTRAFO_3 Transformátor třívinuťový Rozvodna ve stanici: Name alias P_EL_ROZV_STAN_EL Rozvodna ve stanici - ovládání elektrické P_EL_ROZV_STAN_KOMB Rozvodna ve stanici - ovládání kombinované P_EL_ROZV_STAN_RUCNI Rozvodna ve stanici - ovládání ruční P_EL_ROZV_STAN_VZDUCH Rozvodna ve stanici - ovládání vzduchové P_EL_ROZV_STAN_NEURCENO Rozvodna ve stanici - ovládání neurčeno Změnu Name lze provést jen v rámci uvedené skupiny. Pro nové prvky žádné omezení změny není. 2. Hierarchie V příloze č. 1 DSO_ME_0139r09 (list kategorie s atributy, sloupec položka ) jsou grafické prvky rozděleny na prvky, anotace a vztažky. Důvodem je hierarchie těchto prvků. root prvek anotace vztažka Root prvek (nebo také řídící prvek) je nositelem negrafických informací a jako jediný může být do výkresu vložen samostatně. Anotace a vztažka nemají vlastní negrafické atributy, ale přebírají je z root prvku editace negrafických informací anotace/vztažky je editací negrafických informací root prvku. Anotace a vztažka se nesmí vyskytovat bez root prvku. Tj. při smazání root prvku musí být smazána i anotace a vztažka. Vztažka nemusí být vložena. 2

3 3. Zpracovávané výkresy Soubory jsou exportovány s názvy dle směrnice a zhotovitel musí jejich název upravit: PD export předávané soubory formát DGN RDF_EPD_cislo_stavby_*.dgn RDF_PD_ cislo_stavby _*.dgn formát xml RDF_EPD_ cislo_stavby.xml RDF_PD_ cislo_stavby.xml DSPS export předávané soubory formát DGN RDF_EDSPS_ cislo_stavby _*.dgn RDF_DSPS_ cislo_stavby _*.dgn formát xml RDF_EDSPS_ cislo_stavby.xml RDF_DSPS_ cislo_stavby.xml Exportované kategorie GS, DET a BODY použije zhotovitel jako výchozí a do nich zakreslí nové objekty a provede úpravu stávajících objektů. Žádný poskytnutý prvek nesmí být smazán! Kategorie JS není z GIS exportována a zhotovitel vytváří všechny její prvky jako nové. - zhotovitel vytváří nové výkresy pouze pro JS a polohopis - u ostatních kategorií zhotovitel edituje originální výkresy pouze je přejmenuje Práce s výkresy v ProGEO/EnPRO: obsah kresby vznik název výkresu zařazení do kategorie měřítko Geoschéma z exportu RDF_*_*_gs.dgn Geoschéma 500 Detaily z exportu RDF_*_*_det.dgn Detaily 5 Jednopólové schéma založit nový RDF_*_*_js.dgn Jednopólové schéma 5 Body (XFM prvky P_DTM_BOD_*) z exportu RDF_*_*_body.dgn Body, podkategorie Předávané 500 Body (pracovní) založit nový body_pracovni.dgn Body, podkategorie Pracovní 500 Polohopis (stávající prvky) z exportu * _gm_s.dgn Nepřiřazeno 500 Polohopis založit nový RDF_*_*_gm_n.dgn Polohopis, podkategorie Nové 500 Polohopis - zrušené prvky založit nový RDF_*_*_gm_z.dgn Polohopis, podkategorie - Zrušené 500 Polohopis GEOVAP nové prvky založit nový db_*_akt.dgn Polohopis - JDTM STC_VC 1000 Polohopis GEOVAP původní prvky od správce db_*_s.dgn Nepřiřazeno 1000 Polohopis GEOVAP ZK nové prvky založit nový db_*_zk_akt.dgn Polohopis - JDTM ZK 1000 Polohopis GEOVAP ZK pův. prvky od správce *&sbv.dgn Nepřiřazeno 1000 Polohopis GEOREAL nové prvky založit nový *_umps_akt.dgn Polohopis - JDTM PK_KK_LK 1000 Polohopis GEOREAL pův. prvky od správce *_umps_ref.dgn Nepřiřazeno 1000 Při tvorbě DSPS je možné využít i výkresy PD, které byly vytvořeny ve formátu RDF. Pro dávkové zkopírování prvků ve stavu Nový z výkresu PD slouží funkce Kresba Převzetí dat z PD 3

4 4. Negrafické atributy Příloha č.1 směrnice DSO_ME_0139r09 obsahuje přehled negrafických atributů pro jednotlivé prvky. Všechny povinné atributy (povinný=ano) musí být před odevzdáním vyplněny. Není nutné vyplnit povinné atributy při vkládání prvku. Je možné využít funkci Kontrola negrafických atributů a doplňovat povinné atributy až při prohlížení nalezených chyb. Vedle atributů uvedených v příloze musí prvky obsahovat atributy: atribut alias typ povinný popis STAV Stav číselník ORIG_OID GIS Id číslo OLD_ORIG_OID relace_list GIS Id původního prvku číslo text v každém prvku kategorie GS, DET, JS, BODY v každém prvku STAV= původní/měněný/zrušený nesmí být v prvku STAV= nový v každém liniovém prvku, který vznikl rozdělením prvku STAV= původní/měněný/zrušený a nemá vyplněné ORIG_OID v každém prvku, který má předepsanou povinnou vazbu (příloha č. 1 DSO_ME_0139r09) vyjadřuje stav prvku ve srovnání s exportem z GIS další info viz kapitola Stavy identifikátor prvku z GIS, je automaticky vyplněn při exportu dat a nesmí být editován/smazán obsahuje ORIG_OID prvku, jehož rozdělením vznikl další info viz Rozdělení linie ORIG_OID (OLD_ORIG_OID) Při exportu z GIS je vytvořen protokol (*.log) obsahující ORIG_OID všech vyexportovaných prvků. V něm je každý prvek zapsán ve formátu Name.ORIG_OID např. E_EL_TU_NN_KAB.43869, přičemž do atributu ORIG_OID bude při exportu zapsána pouze hodnota Atribut zaručuje korektní import upravených dat zpět do GIS, a proto musí být dodržována pravidla: 1) Výkresy musí obsahovat všechny prvky uvedené v protokolu (*.log) - kontroluje se na základě atributu ORIG_OID (nikoliv OLD_ORIG_OID). 2) Konkrétní hodnota ORIG_OID musí být ve výkresu jedinečná v rámci dané třídy prvků (sloupeček Name v příloze č. 1 DSO_ME_0139r09). tj. v atributu ORIG_OID se daná hodnota smí vyskytovat pouze 1x, v atributu OLD_ORIG_OID může být vícekrát (důsledek dělení linie, viz Rozdělení linie) 3) Každý prvek STAV=původní/měněný/zrušený musí mít vyplněné ORIG_OID nebo OLD_ORIG_OID. Nesmí mít vyplněné ORIG_OID a OLD_ORIG_OID současně. 4) Žádný prvek STAV=nový nesmí mít vyplněné ORIG_OID nebo OLD_ORIG_OID 5) Každá hodnota ORIG_OID a OLD_ORIG_OID použitá ve výkresu se musí nacházet v protokolu (*.log). 5. Stavy Atribut STAV vyjadřuje stav prvku ve srovnání s exportem z GIS a je plněn z číselníku: 0 původní 1 nový 2 měněný 3 zrušený Při exportu z GIS je všem prvkům kategorií GS, DET a BODY nastaven atribut STAV = původní. Pokud zhotovitel prvek žádným způsobem nemění, nesmí tento stav změnit! Všechny nové prvky mají atribut STAV = nový. Všechny měněné prvky budou mít atribut STAV = měněný. Změnou prvku je změna: o polohy o geometrie o grafických atributů o negrafických atributů. 4

5 Změnou prvku není: o doplnění relace k původnímu prvku o změna polohy anotace o smazání anotace o změna grafických atributů anotace (včetně výšky/šířky textu) o editace textu anotace (nezaměňovat s editací negrafických atributů!) Zrušení prvku bude provedeno nikoliv fyzickým smazáním prvku, ale nastavením atributu STAV = zrušený. Fyzicky smí být z výkresu smazán pouze prvek ve stavu Nový! Pro smazání prvků se používá standardní funkce Smazat prvek (z nabídky Bentley). Nastavení atributu STAV zajistí monitor automaticky. Ve výkresu JS mají všechny prvky STAV=nový. Povolené změny stavů: o původní měněný o původní zrušený o měněný zrušený o zrušený původní Rozdělení linie Zvláštním případem je situace, kdy má být původní liniový prvek rozdělen. Při dělení původního prvku vzniknou dva prvky STAV= měněný. Jeden je tzv. přímým dědicem a ponechává si vyplněnou hodnotu ORIG_OID z původního prvku. Druhý prvek je tzv. nepřímým dědicem, má hodnotu ORIG_OID prázdnou a hodnotu ORIG_OID z původního prvku musí mít zapsanou v atributu OLD_ORIG_OID. Tento princip je třeba zachovat i při dalším dělení. Je-li dělen: o prvek STAV=měněný s vyplněným ORIG_OID vznikne 1 x prvek STAV=měněný s vyplněným ORIG_OID 1x prvek STAV=měněný s vyplněným OLD_ORIG_OID o prvek STAV=měněný s vyplněným OLD_ORIG_OID vznikne 2 x prvek STAV=měněný s vyplněným OLD_ORIG_OID Při dělení linie musí být dodržena pravidla: o Všechny prvky vzniklé dělením prvku původního/měněného prvku musí mít vyplněnou hodnotu ORIG_OID nebo OLD_ ORIG_OID. o Pouze jeden prvek má vyplněné ORIG_OID původního prvku, ostatní mají tuto hodnotu v atributu OLD_ORIG_OID. Pro rozdělení XFM prvků je nutné používat funkci Rozdělení linií z palety Kresba Konstrukční podpora. Nesmí se spojovat dva původní prvky! Požadované změny stavu řeší nadstavba pomocí monitoru, který běží na pozadí všech operací. Nově vkládané objekty dostávají automaticky atribut STAV = nový. Při jakákoliv další manipulaci s nově vloženými objekty zůstává stav nezměněn. Objekty exportované z GIS dostávají atribut STAV = původní. Při následné manipulaci s těmito objekty je automaticky nastaven atribut STAV = měněný. Ke zrušení prvku se používá standardní funkce MicroStation Smazat prvek, s výsledkem: a) nové objekty - fyzické smazání prvku b) původní objekty - nastaven atribut STAV = zrušený. Pro přehledné prohlížení stavů objektů je možné použít funkci Pomůcky Zobrazení dle XFM atributů. 5

6 6. Relace Povinnou součástí kresby jsou předepsané vazby mezi prvky. Ty definuje příloha č. 1 DSO_ME_0139r09 (list relace ). V případě zrušení jednoho (nebo obou) vyexportovaných prvků, které jsou v relaci, nesmí dojít ke smazání relace. Relace je zrušena pouze v případě, že rušený prvek je ve stavu Nový. Vazby se vytváří, editují a ruší funkcí Kresba Relace. K zvýraznění prvků bez vytvořené relace je možné využít funkci Pomůcky Zobrazení dle XFM atributů. 7. Anotace Povinnou součástí kresby jsou předepsané anotace prvků. Ty definuje příloha č. 1 DSO_ME_0139r09 (list kategorie s atributy, sloupec anotace =ANO). Obsah anotace musí odpovídat hodnotám negrafických atributů, z nichž je složena (sloupec struktura anotace ). Text anotace nesmí být nijak doplňován či měněn. Každá anotace smí být umístěna pouze 1x. Anotace prvku je součástí XFM feature a hodnota textu je přebírána z negrafické informace. Základní chování anotace: - hodnota anotace může být složena z více atributů XFM feature, - pokud nejsou atributy naplněny, není XFM anotace nabídnuta k vložení, - je-li smazán root prvek, je automaticky smazána i anotace, - je-li smazána anotace, není současně smazán root prvek, - je-li smazána/přesunuta/upravena anotace původního prvku, nedojde ke změně stavu, - změna příslušné negrafické informace vede automaticky ke změně obsahu anotace, - editace negrafických informací anotace je editací negrafických informací root prvku v případě původního prvku dojde ke změně stavu na měněný. 8. Kóty Kóty jsou z GIS exportovány do samostatné vrstvy. V případě předávání dat ve formátu XML musí být kóty rozložené. 6

7 9. Zahájení zpracování dat 9.1. Založení zakázky Při založení zakázky je důležité zvolit správný vzor PD a DSPS mají různou definici (na rozdíl od ZDF) Uložení dat z exportu do zakázky K uložení dat do struktury zakázky je určena funkce Načtení externích dat, kterou je možné spustit současně se založením zakázky nebo návazně z menu Nástroje ve Správci zakázky. Zipku dat vyexportovaných z GIS (RDF_E*.zip) je třeba uložit pomocí volby tak dojde k na základě názvů souborů k jejich uložení do příslušného adresáře. V případě výkresů dochází při uložení ke změně názvu a přiřazení kategorie: V případě DSPS je zhotoviteli poskytnuta projektová dokumentace. Tuto zipku je třeba uložit pomocí volby Pak je adresář v zipce uložen do adresářové struktury zakázky jako samostatný adresář. Výkresy lze následně připojovat jako referenční soubory, ale nejsou součástí zpracování (např. nejsou zahrnuty do kontrol). 7

8 10. Kreslení Přesnost kresby a napojení na stávající prvky Pro prvky geodeticky měřené je předepsána přesnost zákresu na 0,01m. Pro ostatní prvky je předepsána přesnost na 0,001m a v případě návaznosti na stávající data je povolena přesnost na 0,0001m. Z tohoto důvodu je ve výkresech Geoschéma, Body a Polohopis nastavena mřížka na 0,01m, ve výkresech Detail a Jednopólové schéma na 0,001m. Při kreslení musí být mřížka aktivována a pouze v případě potřeby napojení na stávající prvek s vyšší přesností může být mřížka dočasně vypnuta. Při napojování musí být spuštěna funkce Kresba (i když nejsou používány její kresebné funkce). V opačném případě se nepodaří na bod s přesností 0,1mm snapnout. Vypnutí mřížky se provede v nabídce: Nadstavby HSI používají dvojí přesnost přesnost prvku a přesnost zakázky. Pokud prvek má definovanou přesnost, používá se přednostně při kreslení a kontrole tato hodnota. Pokud prvek nemá přesnost definovanou, použije se přesnost zakázky. 8

9 10.2. Kresba Ke kreslení je určena základní funkce Kresba Kresba. Její ovládání je totožné s formátem ZDF a je popsáno v helpu nadstavby. Zde jsou uvedeny jen speciální funkce a chování ve formátu RDF. Vložení prvku Po výběru objektu z nabídky je otevřen dialog pro zadání negrafických atributů prvku. Modře označené atributy jsou povinné. Objekt je možné vložit bez vyplnění všech povinných atributů, jejich naplnění kontrolováno dodatečně dávkovou kontrolou. Pohyb mezi jednotlivými řádky dialogu je možný pomocí klávesy TAB. Nestandardní hodnoty pole umožňuje zápis hodnot, které nejsou uvedeny v číselníku. o Pole je možné použít pouze pro ten atribut, který má v nabídce položku Nestandardní hodnota. o Pole nesmí být vyplněno, pokud v žádném z atributů není použita Nestandardní hodnota. o Pole musí být vyplněno, pokud v některém z atributů je použita Nestandardní hodnota. o Pokud je Nestandardní hodnota použita ve více atributech, zapisuje se do pole <název atributu1>: <nestandardní hodnota>; <název atributu2>: <nestandardní hodnota> Upozornění: Při vkládání prvku je kontrolován typ kresleného prvku. Pokud je např. předepsána lomená čára a prvek je nakreslen jako úsečka nebo útvar, funkce zahlásí chybu: "Monitor vložení XFM prvku: Nesouhlasí typ vkládaného prvku s povoleným typem v definici". Buňky Je-li vkládána buňka, obsahuje dialog přepínač Natočení, který umožňuje buňku dynamicky natáčet. 9

10 Texty (anotace) Anotace je možné vložit automaticky po vložení prvku (je-li v Globálním nastavení zapnut přepínač Automaticky spouštět anotaci prvků) nebo následně pomocí ikony Vložení xfm anotace z palety Často používané funkce. Dialog nabízí několik režimů vložení: o o o o Pohled - text je vložen podle osy x pohledu Otočit - po vložení textu je možné dynamicky určit jeho úhel Podle linie - text je natočen podle detekované linie Se vztažkou - text je vložen s odkazovou čarou Parametrické značky Funkce Kresba umožňuje umisťovat do výkresu tzv. parametrické značky - v případě kreslení parametrické značky není vkládán jeden prvek, ale několik prvků s různým feature Id současně. Obvykle jsou volány další funkce (např. vložení úsečníku, chráničky, kóty apod.). Další informace naleznete v kapitole Parametrické značky. Editace XFM atributů Ikona Editace XFM atributů z palety Často používané funkce slouží k dodatečné úpravě negrafických atributů XFM prvku. Funkce otevře dialog podobný dialogu pro vložení prvku, změny je potřeba potvrdit tlačítkem Uložit. V případě, že je na některý negrafický atribut vázán vzhled prvku (tj. grafické atributy), umožňuje tato funkce provádět změnu vzhledu prvku. 10

11 Např. změna vývodu vnitřního na vnější (změna použité buňky) se provede změnou atributu Vývod uvnitř. Zobrazení XFM atributů Ikona Informace o XFM prvku z palety Často používané funkce slouží k prohlížení negrafických atributů XFM prvku. Kontextové menu funkce Kresba nabízí funkce: o o o Změnit na tento feature - umožňuje změnit atributy existujícího prvku na atributy aktuálně vybrané. Může být použita na převod nexfm prvků na XFM. Po výběru prvku v kresbě je otevřen dialog, který umožňuje zadat XFM atributy. Funkci je možné použít na výběrovou množinu. Funkce nesmí být použita na prvky STAV= Původní/Měněný/Zrušený! Kopírovat dle tohoto feature - umožňuje zkopírovat prvek do shodných souřadnic (i z referenčního výkresu) a změnit jeho atributy podle aktuálního nastavení. Po výběru prvku v kresbě je otevřen dialog, který umožňuje zadat XFM atributy. Funkci je možné použít na výběrovou množinu. Změna stávajícího zařízení - funkce je dostupná pouze pro Transformátor *, Rozvodna ve stanici * Funkce je určena ke změně stávajícího prvku na jiný (Name). Do nového prvku jsou převzaty 11

12 hodnoty všech atributů, které jsou v obou Name. Převezme taky hodnotu ORIG_OID a prvek má STAV=měněný. Transformátor: Name alias J_EL_POZTRAFO_AUTO Autotransformátor J_EL_POZTRAFO_TERC Autotransformátor s terc. J_EL_POZTRAFO_2 Transformátor - dvouvinuťový J_EL_POZTRAFO_3 Transformátor třívinuťový J_EL_POZTRAFO_AUTO_NEOBSAZ Autotransformátor neobsazeno J_EL_POZTRAFO_2_NEOBSAZ Transformátor - dvouvinuťový neobsazeno J_EL_POZTRAFO_3_NEOBSAZ Transformátor - třívinuťový neobsazeno Rozvodna ve stanici: Name alias P_EL_ROZV_STAN_EL Rozvodna ve stanici - ovládání elektrické P_EL_ROZV_STAN_KOMB Rozvodna ve stanici - ovládání kombinované P_EL_ROZV_STAN_RUCNI Rozvodna ve stanici - ovládání ruční P_EL_ROZV_STAN_VZDUCH Rozvodna ve stanici - ovládání vzduchové P_EL_ROZV_STAN_NEURCENO Rozvodna ve stanici - ovládání neurčeno Změnu Name lze provést jen v rámci uvedené skupiny Name. o Výměna zařízení funkce je dostupná pouze pro PB. Slouží k náhradě stávajícího podpěrného bodu novým. Uživatel vybere v nabídce nový typ PB a ve výkresu pak ten, který má být nahrazen. Stávající prvek je označen jako zrušený a uživatel umístí nový. Do nového prvku se převezmou hodnoty všech atributů, kromě hodnoty ORIG_OID! Smazání prvku Pro smazání prvků se používá standardní funkce Smazat prvek (z nabídky Bentley). V případě XFM prvku s parametrem STAV="nový", dojde k fyzickému smazání prvku. V ostatních případech je prvek ve výkresu ponechán a jeho STAV nastaven na hodnotu "Zrušený". Nastavení atributu STAV zajistí monitor automaticky Parametrické značky generování chráničky: Metody zákresu: Standardní chráničky je vkládána ve zvolené šířce v počtu jedné chráničky Dle trasy při této volbě uživatel vybírá počet kabelů a počet chrániček. I zde se kresba chová dynamicky, stejně jako při zapnuté volbě Dle linie. 12

13 Tlačítko - po vyplnění hodnoty šířky, tuto hodnotu aktivuje. Pokud je hodnota zapsána například takto: zaokrouhlí jí na 0,799. Při metodě Dle trasy je přepínač neaktivní. Dle linie pokud je přepínač zapnut, uživatel vybere linii Spojnice trasy a chránička se kreslí podél průběhu této trasy. Uživatel určí jen první a poslední bod chráničky. Při metodě Dle trasy je přepínač neaktivní. Po výběru skupiny Chráničky, kolektory - PZ Chránička je otevřen dialog. Při Standardní metodě se zadá šířka (defaultně je nastavena pro jeden kabel tj. 0.4 m). Uživatel může tuto hodnotu změnit a následně potvrdit tlačítkem. Pokud je zaškrtnut přepínač Dle linie, tak po stisku tlačítka Proveď lze kurzorem myši vybrat spojnici trasy, výběr potvrdit levým tlačítkem myši, následně dalším klikem levým tlačítkem se zaktivuje na kurzoru myši bod, kterým se určí první bod trasy. Ten se potvrdí znovu klikem. Následně se chránička tahem vede podél linie spojnice trasy až k místu, kde má být chránička ukončena. Zde je nutné znovu kliknout levým tlačítkem myši do výkresu na spojnici trasy. Uživatel je pak vyzván k zadání atributů chráničky. Potvrzením pomocí Uložit je chránička vložena. Pokud není volba Dle linie zaškrtnuta, tak po zvolení Proveď lze chráničku kreslit kamkoliv na jakýkoliv prvek. Při metodě Dle trasy, uživatel volí počet kabelů a počet chrániček. Dle počtu kabelů se automaticky zvolí tloušťka chráničky například pro 2 kabely je šířka 0.8m. Pokud se zvolí jiný počet chrániček, je tato tloušťka rozpočítána symetricky mezi chráničky (2 kabely, 2 chráničky šířka jedné je 0.4m). Po stisku tlačítka Proveď uživatel vybere levým tlačítkem myši linii spojnice trasy a dalším klikem zadá výchozí bod chráničky. Následně dynamicky vykresluje dle spojnice trasy chráničku až do koncového bodu chráničky. Zde klikem levým tlačítkem ukončí kresbu a vyplní atributy pro všechny chráničky. vkládání úsečníku s linií pro pozice: 3m od bodu je určena pro kreslení více úsečníků na jednom PB nebo odbočného úsečníku. Vloží úsečník 3m od PB(první linie pro pozice je tedy dlouhá 3m) Dálkově ovládaný přepínač určuje zdali je úsečník dálkově ovládaný nebo ne Po výběru skupiny Výstroj - PZ Úsečník a nastavení přepínačů v dialogu, uživatel zvolí tlačítko Proveď a najede kurzorem na TU VN. Funkce sama rozpozná typ TU a vybere příslušný úsečník, který se objeví na kurzoru. Klikem levým tlačítkem se úsečník vloží na TU. Před fyzickým vložením úsečníku je otevřen dialog pro zadání jeho negrafických atributů. Hodnoty není nutné vyplnit ihned, lze následně pomocí editace XFM prvků. Po zavření dialogu je úsečník vložen, TU je rozdělen a jsou vloženy 2 úsečky Linie pro pozice v délce 3mm. 13

14 vkládání úsečníku se svodičem a koncovkou: 3m od bodu je určena pro kreslení více úsečníků na jednom PB nebo odbočného úsečníku. Vloží úsečník 3m od PB(první linie pro pozice je tedy dlouhá 3m) Dálkově ovládaný přepínač určuje zdali je úsečník dálkově ovládaný nebo ne Po výběru skupiny Výstroj - PZ Úsečník, nastavení přepínačů v dialogu, uživatel zvolí tlačítko Proveď a najede kurzorem na TU VN, funkce sama rozpozná typ TU a vybere příslušné buňky. Klikem levým tlačítkem se nejdříve vloží na TU úsečník (TU je rozdělen a jsou vloženy 2 úsečky Linie pro pozice v délce 3mm) a následně uživatel vybere směr umístění dalších prvků. Potvrzením přes levé tlačítko myši se vloží svodič a koncovka. TU je pak rozdělen, jsou vloženy 2 úsečky Linie pro pozice v délce 0,5m a jedna v délce 3mm. vkládání úsekové pojistky s linií pro pozice: 3m od bodu u této varianty není přepínač aktivní Dálkově ovládaný u této varianty není přepínač aktivní Po výběru skupiny Výstroj - PZ Úseková pojistka uživatel zvolí tlačítko Proveď a najede kurzorem na TU VN, funkce sama rozpozná typ TU a vybere příslušnou buňku. Po vložení je TU rozdělen a jsou vloženy 2 úsečky Linie pro pozice v délce 3mm. Buňka pojistky je natočena do středu úhlu linií TU. vkládání detailů: Po výběru kategorie Detaily skupina Detaily - PZ Detail podle vzoru je otevřen dialog Vkládání detailů viz odstavec Vkládání detailů. 14

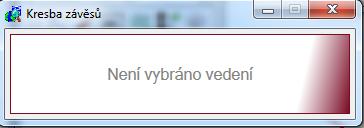

15 vkládání závěsů: Po výběru skupiny Výstroj - PZ závěs je otevřen dialog Vkládání závěsů. Uživatel najede kurzorem na vedení venkovní VVN/VN a vybere směr umístění závěsu na vedení. Vysvítí se zeleně rozsah, do kterého je možné vložit závěs. Tento rozsah se mění automaticky dle napěťové hladiny vedení. Po potvrzení levým tlačítkem se v dialogu zaktivní nabídka, kde je možné vybrat typ závěsu. Po jeho výběru se daný závěs umístí na vedení levým klikem tlačítka do požadované pozice. 15

16 10.4. Vytváření vazeb (relací) Povinnou součástí kresby jsou také vazby (relace) mezi objekty. K jejich vytvoření slouží funkce Kresba Relace. Vytvoření relace: 1. Stiskněte tlačítko Vybrat prvek. 2. Ve výkresu vyberte prvek např. Spojnice nn v dialogu se zobrazí název prvku a jemu předepsané vazby 3. V dialogu vyberte pravým tlačítkem myši řádek s vazbou, zvolte Přidat relaci. 4. Ve výkresu vyberte odpovídající prvek např. Vedení nn kabelové. Výběr potvrďte. Do jednoho prvku je obvykle možné zapsat více vazeb jejich počet je uveden v příloze č. 1 DSO_ME_0139r09 (list relace ). 16

17 Vytvoření relace na více prvků najednou: 1. Stiskněte tlačítko Vybrat prvek. 2. Ve výkresu vyberte prvek např. Spojnici nn v dialogu se zobrazí název prvku a jemu předepsané relace 3. Ve výkresu vyberte příslušné prvky do výběrové množiny např. Vedení nn kabelové. 4. V dialogu vyberte pravým tlačítkem myši řádek se Spojnice nn, zvolte Přidat relace z výběrové množiny. Kontextové menu, které je k dispozici na názvu vybraného prvku, nabízí funkce: o Editovat prvek otevře dialog pro editaci XFM atributů vybraného prvku o Lokalizovat prvek zvýrazní prvek v pohledu o Přidat relace z výběrové množiny - vytvoří relace na všechny prvky ve výběrové množině o Odebrat všechny obecné relace zruší všechny relace vybraného prvku o Přidat prvky v relaci do výběrové množiny všechny prvky, které jsou v relaci s vybraným prvky, jsou vloženy do výběrové množiny následně mohou být zobrazeny např. ve funkci Identifikace prvku o Zvýraznit všechny prvky v relaci zvýrazní v pohledu všechny prvky, které jsou v relaci Kontextové menu, které je k dispozici na názvu prvku v relaci, nabízí funkce: o o o o Odstranit relaci smaže vybranou vazbu Editovat prvek v relaci otevře dialog pro editaci XFM atributů vybraného prvku Lokalizovat prvek v relaci zvýrazní prvek v pohledu Nastavit prvek jako vybraný nastaví prvek do záložky Vybraný prvek a zobrazí tak všechny jeho relace 17

18 10.5. Vkládání detailů Pro vkládání detailů podle vzoru v předpisu je možné použít funkci menu Kresba Vkládání detailů. Po spuštění funkce je nabídnut dialog se seznamem vzorů: Po výběru vzoru je na kurzor umístěna buňka se vzorem, která je po vložení do výkresu rozložena na jednotlivé prvky. Funkce je dostupné i z nabídky funkce Kresba - jako parametrická značka Detail podle vzoru ve skupině Detaily stanice, kobky Jednopólové schéma Kresba v kategorii Jednopólové schéma probíhá stejným způsobem jako v ZDF. Aplikace se spouští z menu Kresba Jednopólové schéma 18

19 10.7. Konstrukční podpora Kresba Konstrukční podpora Paleta ikon nabízí funkce pro podporu kreslení. Rotace buňky umožňuje dodatečně otočit buňku okolo vztažného bodu. Funkce nabízí režimy: o Interaktivně vybranou buňku lze libovolně otočit kolem jejího vztažného bodu o Dle linie po výběru buňku je nutné označit linii, podle které se má buňka natočit o O 90 stupňů buňka rotuje kolem vztažného bodu o 90 o Do středu úhlu po výběru buňku uživatel označí první segment linie, pak druhý segment linie a následně dojde k natočení buňky v závislosti na úhlu. Posunutí napojené buňky umožňuje současně s přesunem buňky posunout i koncové body linií zaústěných do této buňky. Vícenásobné vedení - funkce umožňuje nakreslit souběžné linie kabelového vedení. V dialogu uživatel zvolí počet kabelů. Zadávané body jsou v ose kresleného vedení. Pokud zapne přepínač Jako kopie linie, vybere vzorovou linii (např. trasu) a kabely jsou nakresleny jako kopie vybrané linie v zadaném počtu a rozestupu. Rozestup kabelů je dán konfiguračním souborem konpod_wires.xml. Vícenásobný potah funkce slouží ke kreslení vícepotahů. Rozestup vícepotahů je dán konfiguračním souborem konpod_wires.xml. Pokračování linie umožňuje pokračovat v kreslení již vložené linie postupným zadáváním vrcholů (oproti funkci MicroStation není nutné vždy znovu identifikovat linii). Spojení linií - funkce slouží ke spojení dvou linií do společného průsečíku. Funkce nesmí být použita na XFM prvky STAV=Původní/Měněný/zrušený! 19

20 Rozdělení linií - funkce slouží k rozdělení linie na dvě části. Při dělení původního prvku vzniknou dva prvky STAV= měněný. Jeden je tzv. přímým dědicem a ponechává si vyplněnou hodnotu ORIG_OID z původního prvku. Druhý prvek je tzv. nepřímým dědicem, má hodnotu ORIG_OID prázdnou a hodnotu ORIG_OID z původního prvku musí mít zapsanou v atributu OLD_ORIG_OID. Tento princip je třeba zachovat i při dalším dělení. Je-li dělen: o prvek STAV=měněný s vyplněným ORIG_OID vznikne 1 x prvek STAV=měněný s vyplněným ORIG_OID 1x prvek STAV=měněný s vyplněným OLD_ORIG_OID o prvek STAV=měněný s vyplněným OLD_ORIG_OID vznikne 2 x prvek STAV=měněný s vyplněným OLD_ORIG_OID Při dělení linie musí být dodržena pravidla: o Všechny prvky vzniklé dělením prvku původního/měněného prvku musí mít vyplněnou hodnotu ORIG_OID nebo OLD_ ORIG_OID. o Pouze jeden prvek má vyplněné ORIG_OID původního prvku, ostatní mají tuto hodnotu v atributu OLD_ORIG_OID Převzetí dat z PD Ke kopírování prvků z výkresů PD do výkresů DSPS je třeba používat výhradně funkci Kresba Převzetí dat z PD. Funkce umožňuje dávkové převzetí nových prvků ve formátu RDF z PD do výkresu DSPS. Zpracováván je celý výkres nebo obsah výběrové množiny, je-li vytvořena. Vždy jsou kopírovány pouze prvky Stav=Nový. Pokud jsou prvky v relaci, je převzata. Při použití výběrové množiny musí uživatel zajistit, aby kopíroval vždy oba prvky v relaci! V opačném případě vznikne nekorektní relace, která bude zahlášena jako chyba v Kontrole relací. Aktivní výkres musí být GS nebo DET, referenčně musí být připojen odpovídající výkres z PD (výkres PD nemusí být uložen v adresáři DGN lokality, měl by být uložen ve vlastním adresáři na rootu lokality). Při kopírování se zajistí "narovnání" xfm atributů podle definice DSPS (doplněné atributy nemají vyplněné hodnoty). Z PD se nepřebírají projektované spojnice. Spojnice je třeba v DSPS nakreslit podle měřených bodů. 20

21 10.9. Hromadná editace XFM Kresba Hromadná editace XFM atributů Funkce umožňuje pro celý výkres nebo výběrovou množinu změnit/doplnit hodnoty některých atributů např. Evidenčního celku nebo Vlastnictví. Pole Hodnota je buď textové, nebo nabízí číselník. Zpracovávány jsou pouze prvky s atributem STAV=nový nebo měněný Opravy XFM prvků Kontrola Aktualizace definice XFM atributů Funkce slouží k doplnění/odstranění XFM atributů podle definice. Umožňuje řešit tyto chyby nalezené v kontrole negrafických atributů: prvku chybí některé negrafické atributy prvek má nějaký atribut navíc. Funkce nenaplňuje obsah povinných atributů! Dialog umožňuje zpracovat všechny výkresy nebo pouze aktivní výkres. Přepínač Otevřít po vytvoření v poli Protokol otevře po provedení funkce protokol xfmatrib_log.txt s přehledem úprav. Protokol vzniká v adresáři TMP lokality. Zpracovávány jsou pouze prvky s atributem STAV=nový nebo měněný. Kontrola Dávková aktualizace XFM prvků podle definice Funkce dávkově nastaví grafické atributy podle XFM_NAME prvku a zaktualizuje obsah anotací. Funkce zpracovává: celý výkres všechny výkresy výběrová množina Zpracovávány jsou pouze prvky s atributem STAV=nový nebo měněný. Stejný efekt má použití funkce Editace XFM atributů na konkrétní prvek. 21

22 11. Zpracování polohopisu na území správců JDTM V případě, že na území zakázky je k dispozici polohopis JDTM, není zpracováván výkres gm_n.dgn, ale výkres příslušného správce. V body.dgn a sezsou_*.txt bude výhradně obsah výkresů gs.dgn a gm_n.dgn. Na území správců polohopisu se tedy nebudou body polohopisu vykreslovat do body.dgn a uvádět do sezsou_ie txt, ale do seznamu souřadnic a výkresu příslušného správce. Na území správců polohopisu bude na každý PB VVN, VN, NN umístěna odpovídají značka sloupu v polohopisu příslušného správce. Souřadnice pak budou uvedeny v seznamu souřadnic příslušného správce, nikoliv v sezsou_*.txt. Postup tvorby seznamu souřadnic je popsán v kapitole Tvorba seznamu souřadnic. Postup zpracování je definován směrnicemi jednotlivých správců JDTM, obecně pro všechny platí: zhotovitel si před započetím prací vyžádá aktualizační data (stávající stav ÚMPS v daném místě) na příslušném webovém portálu doměří chybějící obsah ÚMPS v případě, že je poskytnutý podklad aktuální, doměří identické body Postup zpracování na území Sdružení správců východních Čech a Sdružení správců středních Čech soubory: db_czak_akt.dgn - nově zaměřené chybějící prvky ÚMPS a identické body. Soubor bude nastykován k výkresu db_czak_s.dgn. Zpracovává se v kategorii Polohopis - JDTM STC_VC. db_czak_s.dgn - ze souboru budou odmazány objekty, které již nejsou aktuální. V žádném případě není možné z tohoto souboru odmazávat jiné prvky (např. body a výšky). Prvky je možné modifikovat pouze v souvislosti s napojením na soubor db_czak_akt.dgn. Soubor db_czak_s.dgn se do lokality importuje s kategorií Nepřiřazeno a nijak se nekontroluje. Soubor nesmí být v průběhu práce komprimován! db_czak_akt_body.txt - seznam souřadnic aktualizačního výkresu Nastavení buněk a uživatelských čar v knihovnách JDTM STC/VC odpovídá mapovému měřítku 1:500. Proto do výkresů měřítkem 1:500 musí být vkládány s relativním měřítkem 1.0 vůči knihovně to se zajistí přiřazením měřítka 1:1000. Výkresy je nutné správci JDTM odevzdat ve formátu DGN V7 pro export zip pro odevzdání na portál správce je ve funkci Export stavby připravena konfigurace JDTM STC/VC, která zajistí uložení do v7 i správné nastavení přepínačů závěrečných úprav výkresů (v dialogu smí být zapnuty pouze přepínače Odpojit referenční výkresy a Zapnout všechny vrstvy. Vše ostatní musí být vypnuté!) Pro správný výsledek je třeba předem vyplnit Informace o stavbě (při založení zakázky nebo kdykoliv během práce před spuštěním funkce Export stavby). Je třeba naplnit položku Č. zakázky JDTM STC/VC. Na ČEZ se výkresy předávají ve formátu v8 a v předepsané struktuře stavby Postup zpracování na území Zlínského kraje soubory: db_czak_zkakt.dgn - nově zaměřené chybějící prvky ÚMPS a identické body. Do tohoto souboru není možné kopírovat žádné prvky z vydaného aktualizačního výkresu. Zpracovává se v kategorii Polohopis - JDTM ZK. CZAK&sbv.dgn - ve vydaném souboru budou odmazány objekty, které již nejsou aktuální a budou vyřešeny návaznosti mezi novým a původním stavem. Prvky je možné modifikovat pouze v souvislosti s napojením původních prvků na nově zaměřený stav. Soubor CZAK&sbv.dgn se do lokality importuje s kategorií Nepřiřazeno a nijak se nekontroluje. Soubor nesmí být v průběhu práce komprimován! db_czak_zkakt_body.txt - seznam souřadnic aktualizačního výkresu Nastavení buněk a uživatelských čar v knihovnách JDTM ZK odpovídá mapovému měřítku 1:500. Proto do výkresů měřítkem 1:500 musí být vkládány s relativním měřítkem 1.0 vůči knihovně to se zajistí přiřazením měřítka 1:

23 Výkresy je nutné správci JDTM odevzdat ve formátu DGN V7 pro export zip pro odevzdání na portál správce je ve funkci Export stavby připravena konfigurace JDTM ZK", která zajistí uložení do v7 i správné nastavení přepínačů závěrečných úprav výkresů (v dialogu smí být zapnuty pouze přepínače Odpojit referenční výkresy a Zapnout všechny vrstvy. Vše ostatní musí být vypnuté!). Pro správný výsledek je třeba předem vyplnit Informace o stavbě (při založení zakázky nebo kdykoliv během práce před spuštěním funkce Export stavby) - položku Č. zakázky JDTM ZK. Na ČEZ se výkresy předávají ve formátu v8 a v předepsané struktuře stavby Postup zpracování na území Plzeňského, Karlovarského a Libereckého kraje Pro vyhotovení aktualizačního výkresu jsou dle směrnice správce dva možné způsoby - vyhotovení nového aktualizačního výkresu nebo zpracování změn do referenčního výkresu. S ohledem na požadavek předat výkresy i k přejímce na ČEZ a způsobu jejich kontroly, je třeba použít způsob vyhotovení nového aktualizačního výkresu. Tento výkres obsahuje pouze nové, aktualizované a rušené prvky polohopisu. Nové prvky jsou zobrazeny v souladu s kreslícím klíčem. Aktualizované prvky jsou kopírovány z referenčního výkresu a dochází u nich ke změně jejich geometrie. Pro úspěšnou kontrolu při přejímce ČEZ nesmí být jejich symbologie nijak měněna. Rušené prvky jsou kopírovány z referenčního výkresu a přesouvány do vrstvy 60 v aktualizačním výkresu. U těchto prvků může být měněna symbologie pro snazší orientaci ve výkresu - obsah vrstvy 60 není kontrolován. soubory: CZAK_umps_akt.dgn - nově zaměřené chybějící prvky ÚMPS. Bude zachována topologická návaznost s výkresem CZAK_umps_ref.dgn (referenční výkres stávajícího stavu ÚMPS). Zpracovává se v kategorii Polohopis - JDTM PK_KK_LK. CZAK_umps_ref.dgn ve výkresu nejsou prováděny žádné změny. Výkres se do lokality importuje s kategorií Nepřiřazeno a nijak se nekontroluje. CZAK_umps_akt.txt - seznam souřadnic aktualizačního výkresu CZAK_umps_id.txt - seznam souřadnic identických bodů (neodevzdává se na ČEZ) Nastavení buněk a uživatelských čar v knihovnách JDTM PK/KK/LK odpovídá mapovému měřítku 1:500. Proto do výkresů měřítkem 1:500 musí být vkládány s relativním měřítkem 1.0 vůči knihovně to se zajistí přiřazením měřítka 1:1000. pro export zip pro odevzdání na portál správce je ve funkci Export stavby připravena konfigurace JDTM PK/KK/LK. Pro správný výsledek je třeba předem vyplnit Informace o stavbě (při založení zakázky nebo kdykoliv během práce před spuštěním funkce Export stavby) - položku Č. zakázky JDTM PK/KK/LK. Na ČEZ se soubory předávají v předepsané struktuře stavby. Pozn1: CZAK označuje číslo zakázky příslušného správce Pozn2: Na ČEZ se odevzdávají výkresy i seznamy souřadnic JDTM. V RDF_DSPS_body_*.dgn a sezsou_*.txt bude výhradně obsah výkresů gs.dgn a gm_n.dgn. Na území správců polohopisu se nebudou body polohopisu vykreslovat do RDF_DSPS_body_*.dgn a uvádět do sezsou_*.txt. Na výkresech db_czak_akt.dgn db_czak_zkakt.dgn CZAK_umps_akt.dgn budou prováděny pouze kontroly: Kontrola kresby Kontrola sdílených buněk Kontrola umístění buněk umístění PB z GS na sloupu v polohopisu 23

24 12. Tvorba seznamu souřadnic a generování bodů Požadavky: všechny zaměřené prvky musí být uvedeny v seznamu souřadnic, v seznamu souřadnic nesmí být duplicitní body (v souřadnicích nebo číslem). body se nepřečíslovávají, zůstává číslo bodu ze zaměření nad každým zaměřeným bodem trasy/polohopisu (pro území ČEZ) musí být umístěn bod ve výkresu RDF_DSPS_*_body.dgn Na území správců polohopisu bude na každý PB VVN, VN, NN umístěna odpovídají značka sloupu v polohopisu příslušného správce. Souřadnice pak budou uvedeny v seznamu souřadnic příslušného správce, nikoliv v sezsou_*.txt. nad každým identickým bodem musí být vykreslen prvek Bod identický: pro ČEZ v RDF_*_*_body.dgn pro JDTM PK/KK/LK v CZAK_umps_akt.dgn pro JDTM STC/VC v db_czak_akt.dgn pro JDTM ZK v db_czak_zkakt.dgn v případě Z=0 se výška nevyplňuje do negrafického atributu bodu názvy seznamů souřadnic musí odpovídat předpisu sezsou_*.txt body sítě, body polohopisu pro území ČEZ db_*_akt_body.txt body polohopisu pro JDTM STC/VC db_*_zkakt_body.txt body polohopisu pro JDTM ZK *_umps_akt.txt body polohopisu pro území JDTM PK/KK/LK *_upms_id.txt identické body pro území JDTM PK/KK/LK Pro uživatelsky pohodlnou práci s body je v definici kategorie Body vytvořena podkategorie Pracovní (body_pracovni.dgn) tento výkres se neodevzdává, slouží výhradně pro tvorbu dat. Seznam souřadnic z měření se načte funkcí Body Načtení bodů do výkresu body_pracovni.dgn a do databáze bodů. Po provedení všech potřebných úprav (pro práci s body je určena především paleta Body Práce s body) se požadované výstupní seznamy souřadnic a kresba bodů vytvoří funkcí Generování bodů a Generování značek bodů do výkresů JDTM. Vstupní předpoklady: 1. Pro správný výsledek je třeba předem vyplnit Informace o stavbě (při založení zakázky nebo kdykoliv během práce před spuštěním funkce Generování bodů). Je třeba naplnit položky: Název stavby Číslo stavby Č. zakázky JDTM PK/KK/LK pro JDTM PK/KK/LK Č. zakázky JDTM STC/VC pro JDTM STC/VC Č. zakázky JDTM ZK pro JDTM ZK Kód kraje 2. Pro zpracování identických a oměrkových bodů: pro území ČEZ: identické body musí být na bod umístěn v RDF_*_*_body.dgn prvek Bod identický (lze načíst přímo ze seznamu souřadnic při použití kódu BODI). oměrkové body musí být na bod umístěn v RDF_*_*_body.dgn prvek Bod oměrkový. JDTM PK/KK/LK: identické body - bod musí být vykreslen v body_pracovni.dgn prvkem Identický bod JDTM PK_KK_LK (lze načíst přímo ze seznamu souřadnic při použití kódu WGEOI). JDTM STC/VC: Identické body - bod musí být bod vykreslen v body_pracovni.dgn prvkem Identický bod JDTM STC_VC (lze načíst přímo ze seznamu souřadnic při použití kódu WGVPI). 24

25 JDTM ZK: Identické body - bod musí být bod vykreslen v body_pracovni.dgn prvkem Identický bod JDTM ZK (lze načíst přímo ze seznamu souřadnic při použití kódu WZKI). Ukázka vstupního seznamu souřadnic v případě kombinace polohopisu ČEZ a JDTM STC_VC 3. V případě zpracování JDTM PK/KK/LK musí měřený seznam souřadnic obsahovat třídu přesnosti pak bude hodnota vygenerována do výstupního CZAK_umps_akt.txt. Případně lze třídu přesnosti doplnit v dialogu pro načítání seznamu souřadnic nebo dodatečně editací bodů. Ukázka vstupního seznamu souřadnic v případě polohopisu JDTM PK_KK_LK s třídou přesnosti 4. Měřené prvky musí být zpracovány s přesností na cm. Postup: 1. Načtení měřeného seznamu souřadnic Body Načtení bodů do výkresu body_pracovni.dgn. V případě seznamu souřadnic s kódy přesnosti je třeba použít vstupní formát "čbyxz přesnost kod". 2. Aktivní výkres body_pracovni.dgn, referenčně připojit všechny výkresy, které mají být zpracovány (včetně polohopisů správců JDTM) a RDF_DSPS_*_body.dgn Je třeba připojit pouze ty výkresy, jejichž obsah se má do seznamů souřadnic promítnout např. z výkresů polohopisů správců JDTM pouze výkresy: db_czak_akt.dgn CZAK_umps_akt.dgn db_czak_zkakt.dgn nikoliv vydané aktualizační soubory. Kresba ve všech zpracovávaných výkresech musí odpovídat předpisu. Prvky, které nejsou podle definice určeny, jsou při zpracování ignorovány. 25

26 3. Správa Globální nastavení 4. Body Generování bodů Funkce zpracuje všechny připojené výkresy a na základě nalezené kresby: i. vypíše body bez kresby a nabídne je ke smazání body není nutné smazat, ale pak jsou vypsány do seznamu souřadnic podle jejich aktuálního typu bodu ii. vypíše body kresby, pro které nebyl v db nalezen měřený bod funkce umožňuje tyto body prohlédnout a případně opravit kresbu na měřený bod pokud dojde v rámci kroků i. a ii. k úpravě kresby, doporučujeme funkci ukončit a spustit znovu iii. vygeneruje pro všechny body poznámku a změní typ bodu podle kresby V případě použití identických a oměrkových bodů se typ bodu nemění. iv. vygeneruje seznamy souřadnic podle nalezené kresby v. vygeneruje XFM prvky do RDF_DSPS_*_body.dgn pokud zde již nějaké XFM prvky existují, pak prvky ve stavu Nový jsou smazány prvky ve stavu Měněný, Zrušený, Původní jsou ponechány. Upozornění: Soubor identických bodů pro JDTM PK/KK/LK CZAK_upms_id.txt je vytvářen pouze částečně, do souboru se generují pouze měřené body, odpovídající původní bod je třeba doplnit ručně. 5. Body Generování značek bodů do výkresů JDTM Funkce vygeneruje z výkresu body_pracovni.dgn značky a čísla bodů požadované ve výkresech JDTM. Aktivní body_pracovni.dgn, referenčně připojit výkresy polohopisů správců JDTM: db_czak_akt.dgn CZAK_umps_akt.dgn db_czak_zkakt.dgn V případě předávání polohopisů správců JDTM musí být spolu s výkresy vždy předány i příslušné seznamy souřadnic: db_*_akt_body.txt *_umps_akt.txt db_*_zkakt_body.txt V adresářové struktuře stavby se ukládají stejně jako sezsou_*.txt. Seznamy souřadnic polohopisů JDTM jsou využívány při kontrole existence lomového bodu spojnice kabelového vedení, která je ukončena na PB. 26

27 13. Výpočet odchylek na identických bodech Spuštění funkce Body Výpočet odchylek Funkce je určena pro výpočet odchylek mezi identickými body ÚMPS. Funkce počítá odchylky souřadnic XYZ mezi dvojicemi bodů, které si uživatel vybírá ve výkresech kategorie Body (pro RDF předávané), JDTM STC_VC, JDTM PK_KK_LK, JDTM ZK. V dialogu funkce je možné volit: Vybrat body z kresby - spustí vybírání identických bodů z kresby. Generovat protokol - vygeneruje protokol Odchylky_číslo stavby.txt a nabídne jeho uložení (standardně do složky Souvislosti aktivní lokality). Odebrat - odebere označený řádek s identickou dvojicí z dialogu Přepínač před číslem řádku určí, zda funkce bude/nebude s konkrétní dvojicí bodů při výpočtu pracovat. Pro správnou funkčnost aplikace a korektní výpočet odchylek je nutné dodržet několik zásad a správný postup. Vstupní data Výkresy výkres polohopisu vytvářený zhotovitelem obsahující nově zaměřené chybějící prvky ÚMPS a identické body výkres vydaný správcem polohopisu výkres kategorie Body (podkategorie Pracovní) - *_body_pracovni.dgn Seznam souřadnic bodů poskytnutý správcem polohopisu - používá se v případě zpracování kategorie JDTM PK_KK_LK při výběru identických bodů z kresby si funkce sama soubor vyžádá (standardně ze složky Souvislosti aktivní lokality) musí být ve formátu *.txt obsah musí být ve tvaru Č.bodu Y X Z Tř.př. (jednotlivé sloupce odděleny tabulátorem, nikoli mezerou) 27

28 Vstupní předpoklady: 1. Načtení seznamu souřadnic měřených bodů - na identických bodech musí být správný typ bodu podle kategorie, to lze zajistit: vyplněním příslušného kódu v načítaném txt BODI - Bod identický (ČEZ) WGEOI - Identický bod JDTM PK_KK_LK (JDTM PK_KK_LK) WGVPI - Identický bod JDTM STC_VC (JDTM STC_VC) WZKI - Identický bod JDTM ZK (JDTM ZK) dodatečně změnou typ bodu pomocí funkce Body Editace bodů v DB dodatečně změnou typ bodu pomocí funkce Body Práce s body Upravit db záznam bodu 2. Umístění správných značek na měřené body pro kategorie JDTM PK_KK_LK, JDTM STC_VC a JDTM ZK lze použít funkci Generování značek bodů do výkresů JDTM pro ČEZ kategorie Body (předávané) se značka umístí načtením seznamu souřadnic s kódem BODI ručně funkcí Kresba - Kresba Postup 1. Nastavení výkresů Správce polohopisu Aktivní výkres (vytvářený zhotovitelem) Kategorie Referenční výkres (vydaný správcem) Kategorie ČEZ RDF_DSPS_*_body.dgn Body (předávané) *_gm_s.dgn Nepřiřazeno JDTM PK_KK_LK JDTM STC_VC *_umps_akt.txt JDTM PK_KK_LK *_umps_ref.dgn Nepřiřazeno db_*_akt.dgn JDTM STC_VC db_*_s.dgn Nepřiřazeno JDTM ZK db_*_zkakt.dgn JDTM ZK *&sbv.dgn Nepřiřazeno 2. Výběr identických bodů Body Výpočet odchylek - tlačítko Vybrat body z kresby za identický bod se považuje jednoznačně identifikovatelný bod v terénu, který odpovídá bodu v referenčním výkrese (např. roh budovy, roh plotu atd.) seznam možných identických prvků se nachází v konfiguračním souboru *.xml uloženém v adresáři CONFIG produktu první identický bod je vybírán vždy z aktivního výkresu (tzn. nový měřený bod) 28

29 druhý identický bod je vybírán vždy z referenčního výkresu (tzn. původní bod) funkce automaticky zvýrazní kolem bodu z aktivního výkresu červené kolečko a z referenčního výkresu zelené kolečko (zvýrazněn je bod nejblíže ke kurzoru) jakmile není zobrazeno červené nebo zelené kolečko, znamená to, že vybíraný bod není v seznamu povolených identických prvků v dialogu funkce je vypočten rozdíl souřadnic Y, X a případný rozdíl výšek Z (pouze v případě, kdy je známa nadmořská výška původního i měřeného bodu) při překročení stanovených polohových a výškových mezních odchylek, vypočtené rozdíly v dialogu zčervenají a do protokolu se zapíše zápis nesplněno 5. Vygenerování protokolu (tlačítko Generovat protokol ) funkce vygeneruje protokol Odchylky_číslo stavby.txt 29

30 14. Technická zpráva Technickou zprávu je možné vygenerovat na základě vyplněných informací o stavbě funkcí Správce zakázky kontextové menu na názvu lokality Generování technické zprávy. Dialog nabízí šablony pro jednotlivé způsoby zaměření podrobných bodů, dále pro správce JDTM (pokud mají šablonu předepsanou). Informací o stavbě lze zadat buď přímo při založení lokality (zakázky) nebo dodatečně volbou Informace o stavbě z kontextového menu na názvu lokality ve Správci zakázky. Do délky měřených tras se započítávají pouze spojnice STAV=nový. Technická zpráva TZgz*.doc je po vytvoření uložena do adresáře Souvislosti. Otevřít ji lze z uzlu Ostatní dokumenty příslušné lokality ve Správci zakázky. 15. Data k odevzdání export stavby Strukturu a obsah předávaného adresáře stavby definuje soubor popis_kontroly_r09_rdf.pdf. K vytvoření adresáře stavby s předepsanou strukturou a soubory slouží funkce Správce zakázky kontextové menu na názvu lokality Export stavby. V dialogu lze vybrat konfigurace jednotlivých typů staveb ČEZ nebo konfigurace správců JDTM. Přepínač Neexportovat prázdné výkresy zajistí, že výkresy bez kresby nebudou do exportu zahrnuty. V konfiguraci exportu jsou definovány povinné soubory - pokud povinný soubor chybí, funkce vypíše varování: V případě výkresů se na volbě Možnosti zobrazí povolené názvy modelů i chybný název modelu vede k ohlášení neexistence povinného souboru. 30

31 Doporučené nastavení přepínačů pro závěrečné úpravy výkresů: Pro JDTM STC/VC a JDTM ZK musí být výstupem výkres ve formátu V7. V dialogu Exportu stavby musí být zapnut přepínač Exportovat do v7. Doporučené nastavení přepínačů pro závěrečné úpravy výkresů: v dialogu smí být zapnuty pouze přepínače Odpojit referenční výkresy a Zapnout všechny vrstvy. 31

32 16. Kontrola ProGEO v15 umožňuje provést kontrolu v režimu Přejímka. V tomto režimu je kontrola prováděna na adresáři vyexportovaném funkcí Export stavby. Průběh kontrol je ve všech krocích totožný s kontrolou na straně odběratele dat tedy včetně kontroly adresářové struktury stavby a výsledek kontroly nemůže být ovlivňován zásahem uživatele do názvů či zařazení souborů. Jsou tak eliminovány chyby, které vznikaly při exportu stavby. ProGEO Přejímka se spouští samostatnou ikonou z nabídky Start HSI ProGEO v15. I v případě odevzdávání zip doporučujeme kontrolovat rozbalený adresář stavby v dialogu přejímky jsou pak vizualizovány (na tooltipu) případné chyby v adresářové struktuře. 32
