1 Písemná příprava na zaměstnání Terén Orientace v terénu bez mapy Zpracoval: por. Tomáš Diblík Pracoviště: OVIÚ

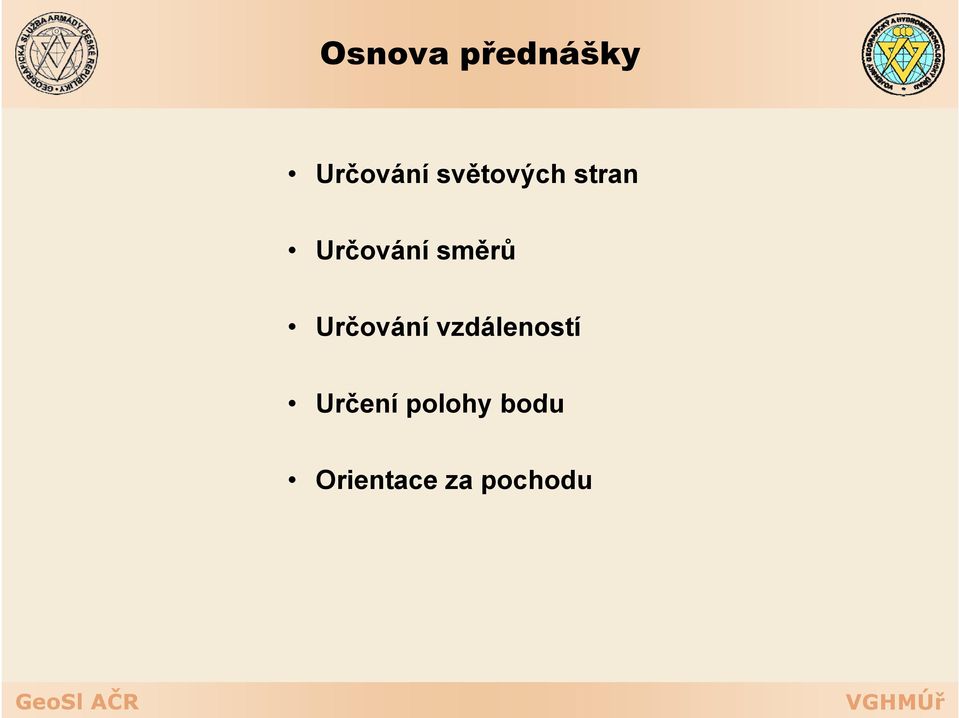

2 Osnova přednášky Určování světových stran Určování směrů Určování č vzdáleností Určení č polohy bodu Orientace za pochodu

3 Určování světových stran Kompas Magnetická střelka Směr k magnetickému pólu

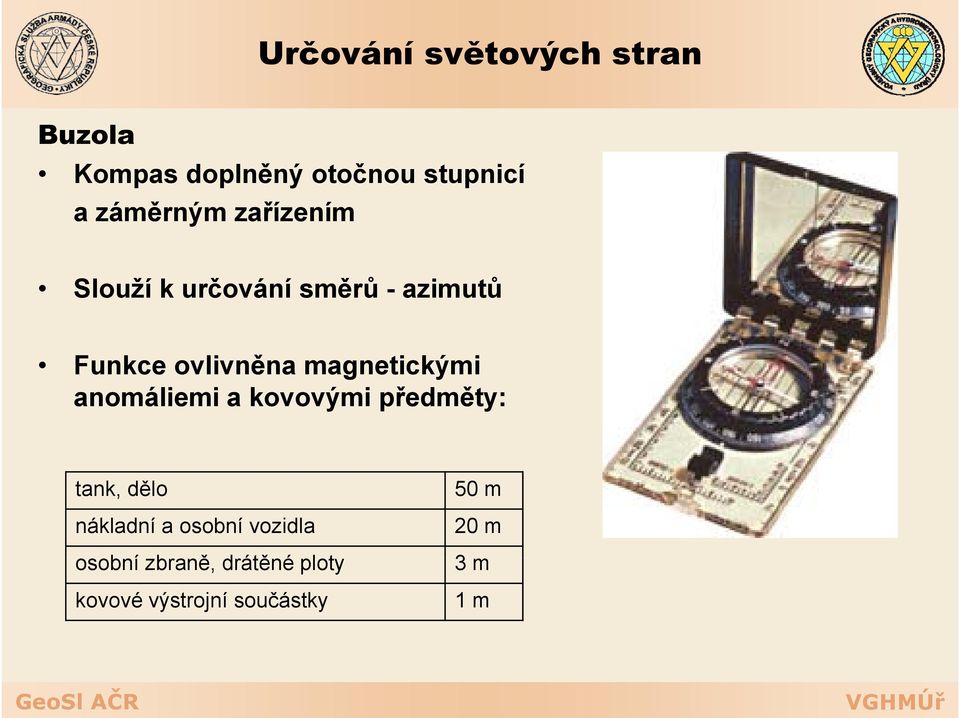

4 Určování světových stran Buzola Kompas doplněný otočnou stupnicí a záměrným zařízením Slouží k určování směrů -azimutů Funkce ovlivněna magnetickými anomáliemi a kovovými předměty: tank, dělo nákladní a osobní vozidla 50 m 20 m osobní zbraně, ě dátě drátěné ploty 3 m kovové výstrojní součástky 1 m

magnetickými anomáliemi a kovovými předměty: tank, dělo nákladní a osobní

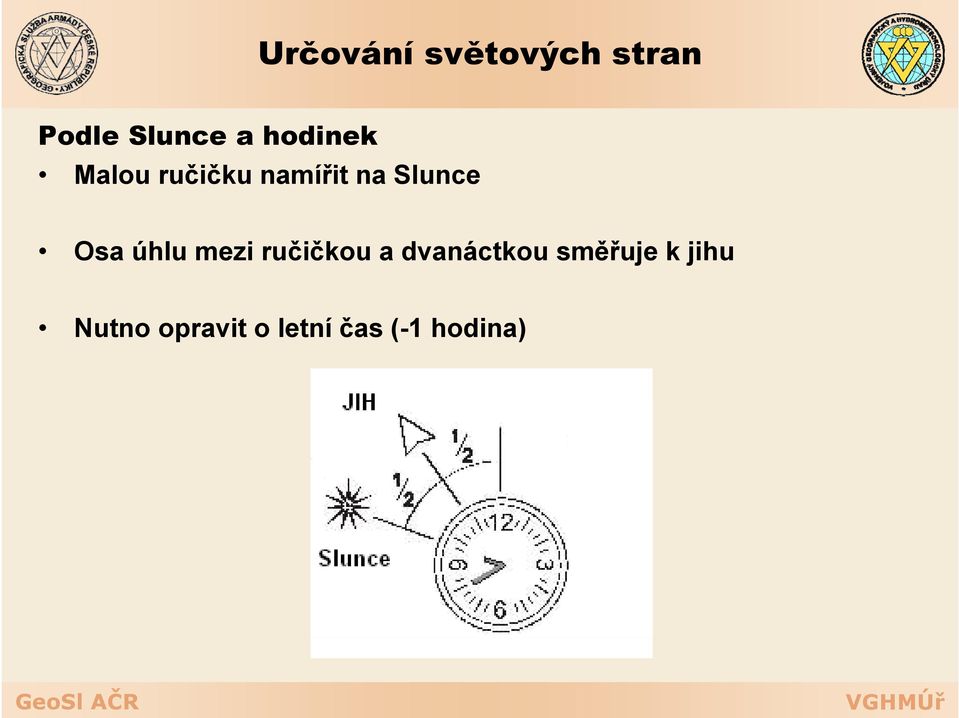

5 Určování světových stran Podle Slunce a hodinek Malou ručičku namířit na Slunce Osa úhlu mezi ručičkou a dvanáctkou směřuje k jihu Nutno opravit o letní čas (-1hodina)

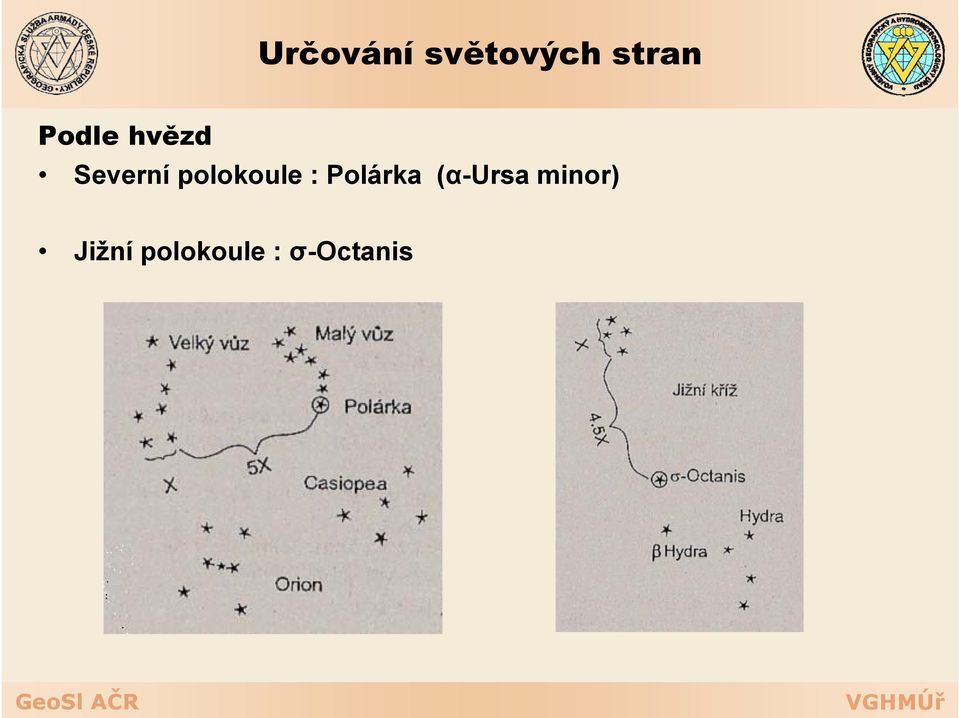

6 Určování světových stran Podle hvězd Severní polokoule : Polárka (α-ursa minor) Jižní polokoule : σ-octanis

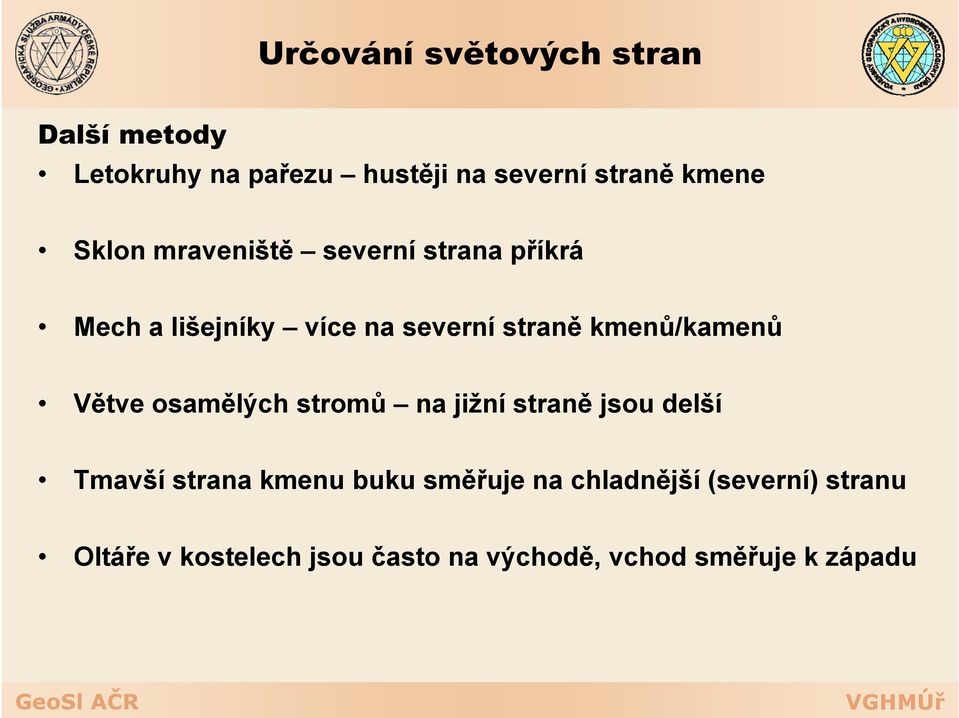

7 Určování světových stran Další metody Letokruhy na pařezu hustěji na severní straně kmene Sklon mraveniště severní strana příkrá Mech a lišejníky více na severní straně ě kmenů/kamenů ů Větve osamělých stromů ů na jižní straně ě jsou delší Tmavší strana kmenu buku směřuje na chladnější (severní) stranu Oltáře v kostelech jsou často na východě, vchod směřuje k západu

kmenů/kamenů ů Větve osamělých stromů ů na jižní straně ě jsou delší Tmavší strana kmenu

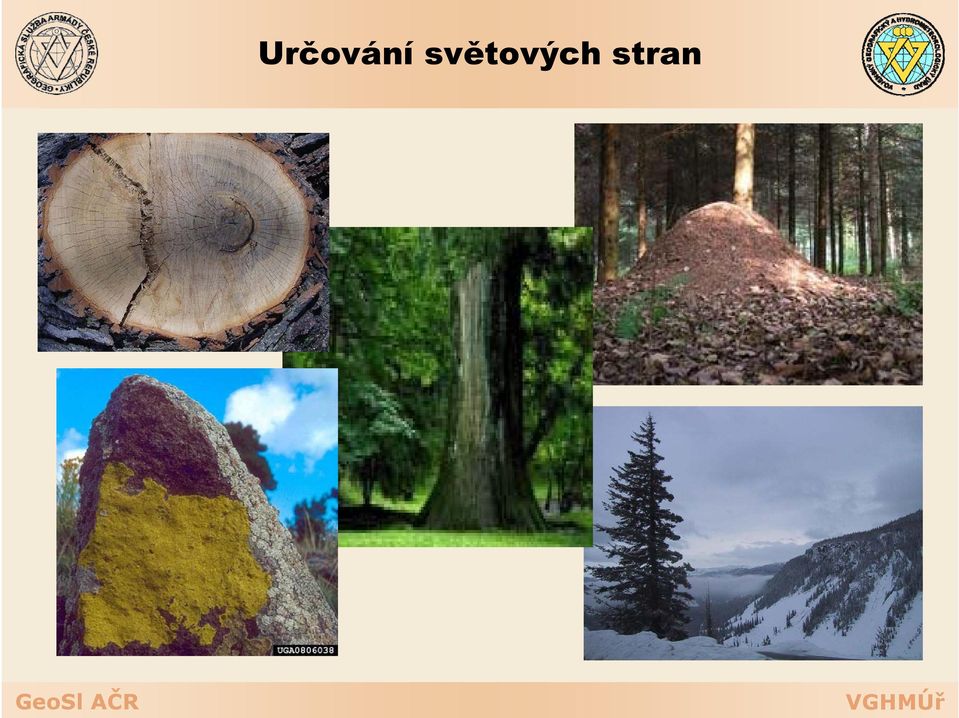

8 Určování světových stran

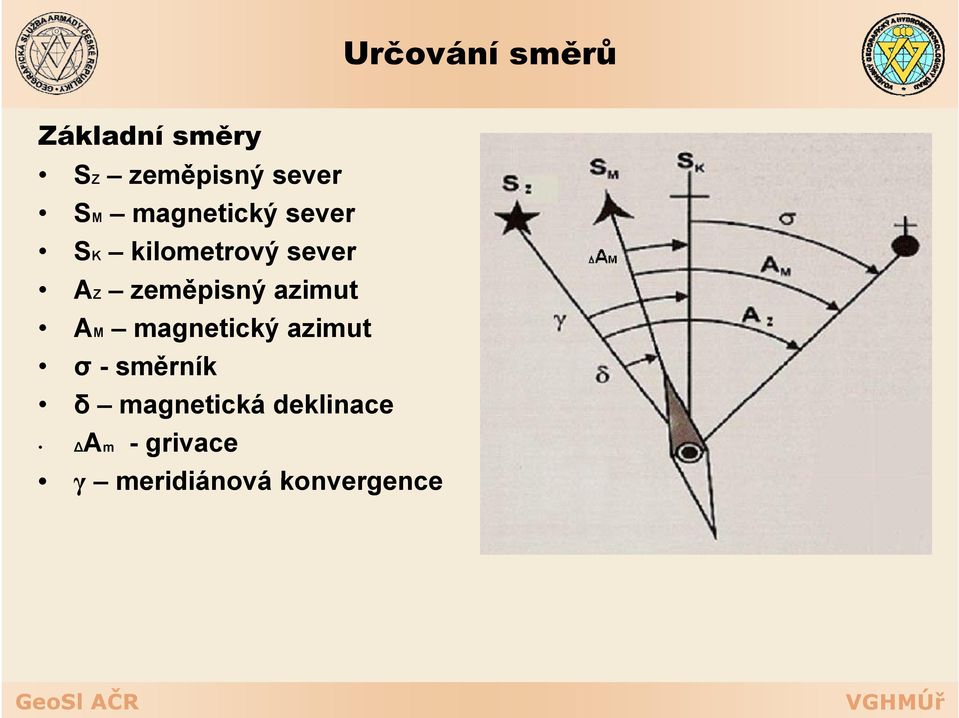

9 Určování směrů Základní směry SZ zeměpisný sever SM magnetický sever SK kilometrový sever AZ zeměpisný azimut AM magnetický azimut σ -směrník δ magnetická deklinace ΔAm - grivace γ meridiánová konvergence

zeměpisný azimut AM magnetický azimut σ -směrník δ

10 Určování směrů Vytyčení azimutu Hodnotu azimutu ztotožnit se záměrnou osou Otočit buzolu tak, aby střelka ukazovala na značku severu N Záměrná osa vytyčuje žádaný azimut Převeď AM na AZ: AZ=AM+(± δ)

střelka ukazovala na značku severu N Záměrná osa

11 Určování směrů Určení azimutu cíle Záměrným zařízením buzoly namířit na cíl Otáčet otočnou částí, až se střelka ztotožní se značkou severu N Na stupnici i odečíst hodnotu azimutu AMA Převeď ď AM na AZ: AZ=AM+(± A δ)

střelka ztotožní se značkou severu N Na stupnici i

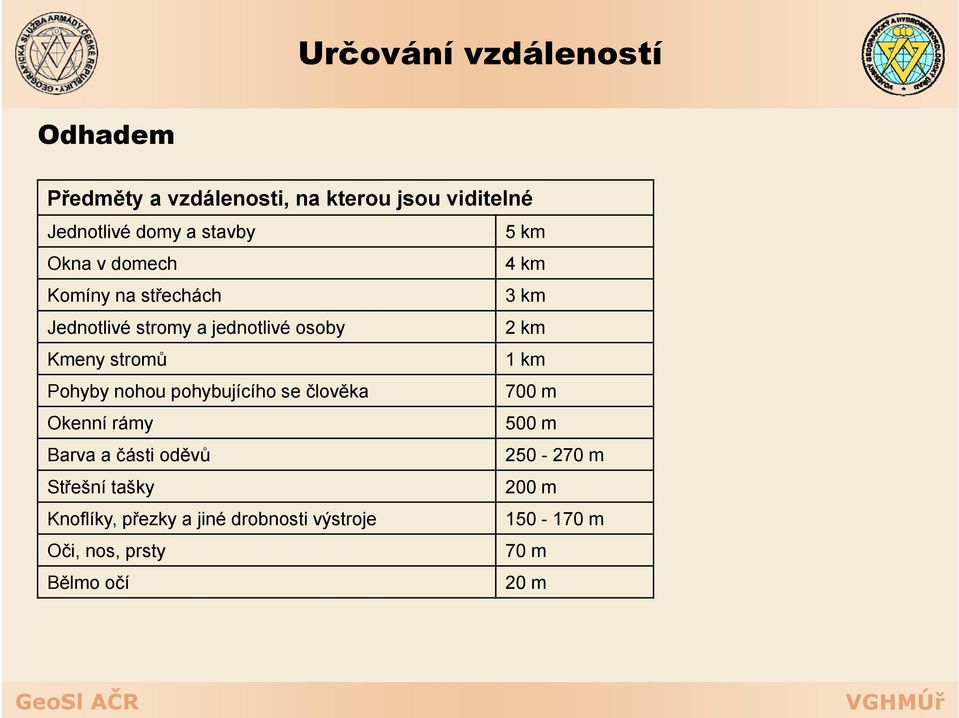

12 Určování vzdáleností Odhadem Předměty a vzdálenosti, na kterou jsou viditelné Jednotlivé domy a stavby 5 km Okna v domech 4 km Komíny na střechách 3 km Jednotlivé stromy a jednotlivé osoby 2 km Kmeny stromů 1 km Pohyby y nohou pohybujícího se člověka 700 m Okenní rámy 500 m Barva a části oděvů m Střešní tašky 200 m Knoflíky, přezky a jiné drobnosti výstroje m Oči, nos, prsty 70 m Bělmo očí 20 m

1 km Pohyby y nohou pohybujícího se člověka 700 m Okenní rámy 500 m Barva a části oděvů 250-270 m

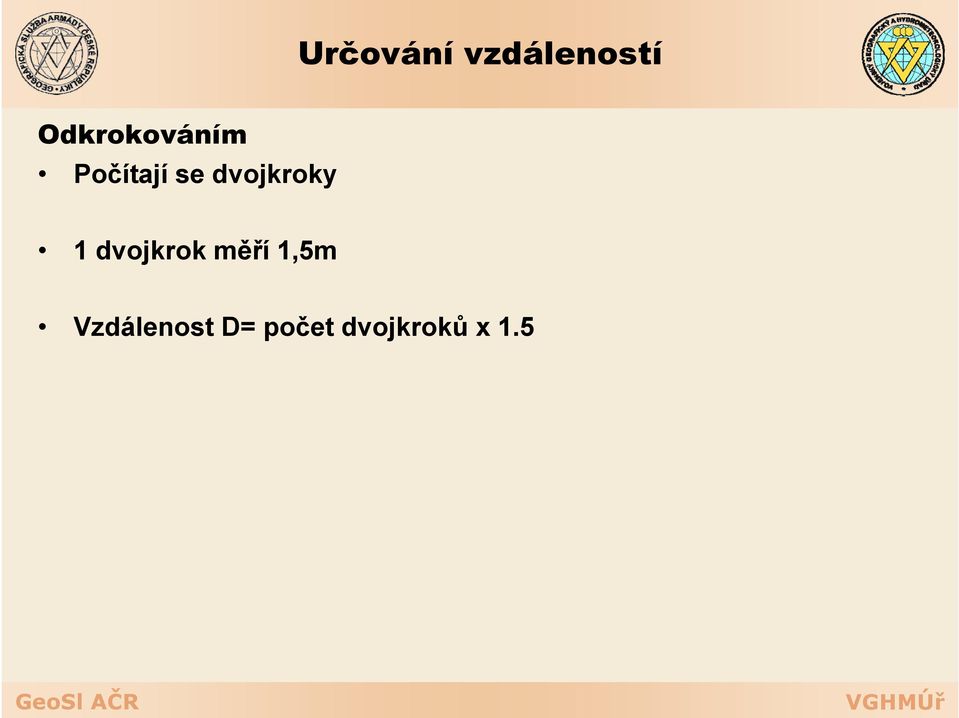

13 Určování vzdáleností Odkrokováním Počítají se dvojkroky 1 dvojkrok měří 1,5m Vzdálenost D= počet č tdvojkroků ků x

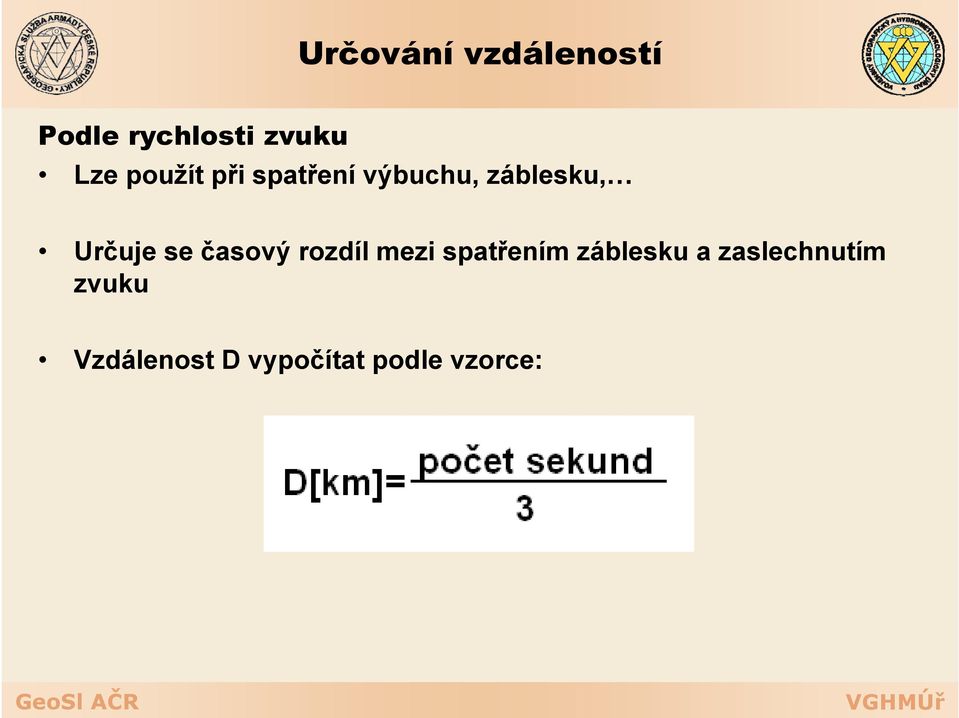

14 Určování vzdáleností Podle rychlosti zvuku Lze použít při spatření výbuchu, záblesku, Určuje se časový rozdíl mezi spatřením záblesku a zaslechnutím zvuku Vzdálenost D vypočítat podle vzorce:

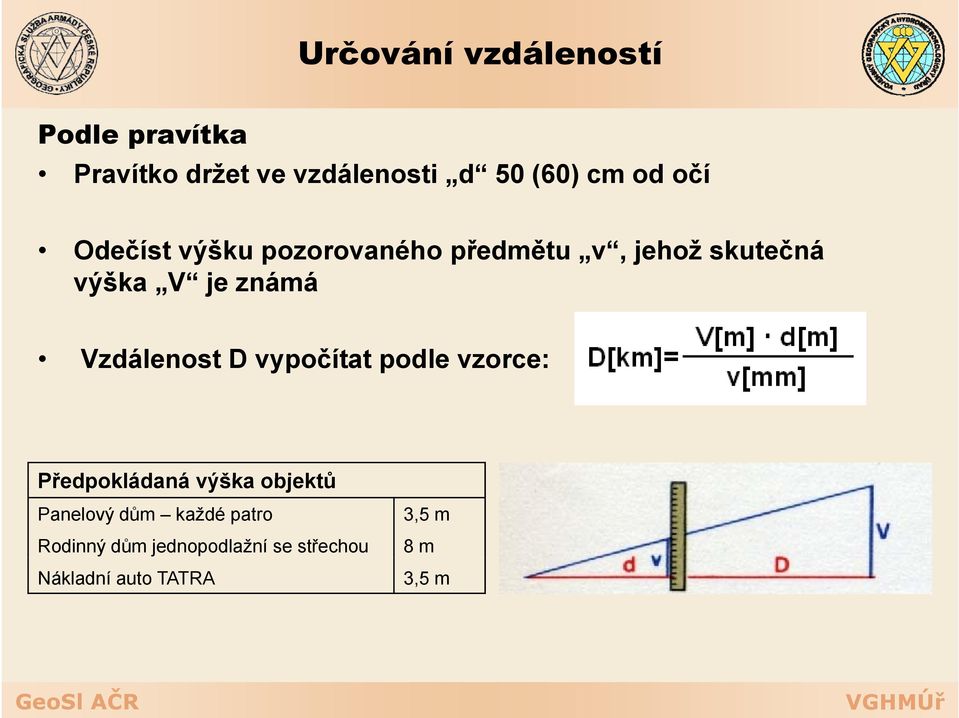

15 Určování vzdáleností Podle pravítka Pravítko držet ve vzdálenosti d 50 (60) cm od očí Odečíst výšku pozorovaného předmětu v, jehož skutečná výška V je známá Vzdálenost D vypočítat podle vzorce: Předpokládaná výška objektů Panelový dům každé patro Rodinný dům jednopodlažní se střechou Nákladní auto TATRA 3,5 m 8 m 3,5 m

Vzdálenost D vypočítat podle vzorce: Předpokládaná výška objektů Panelový dům

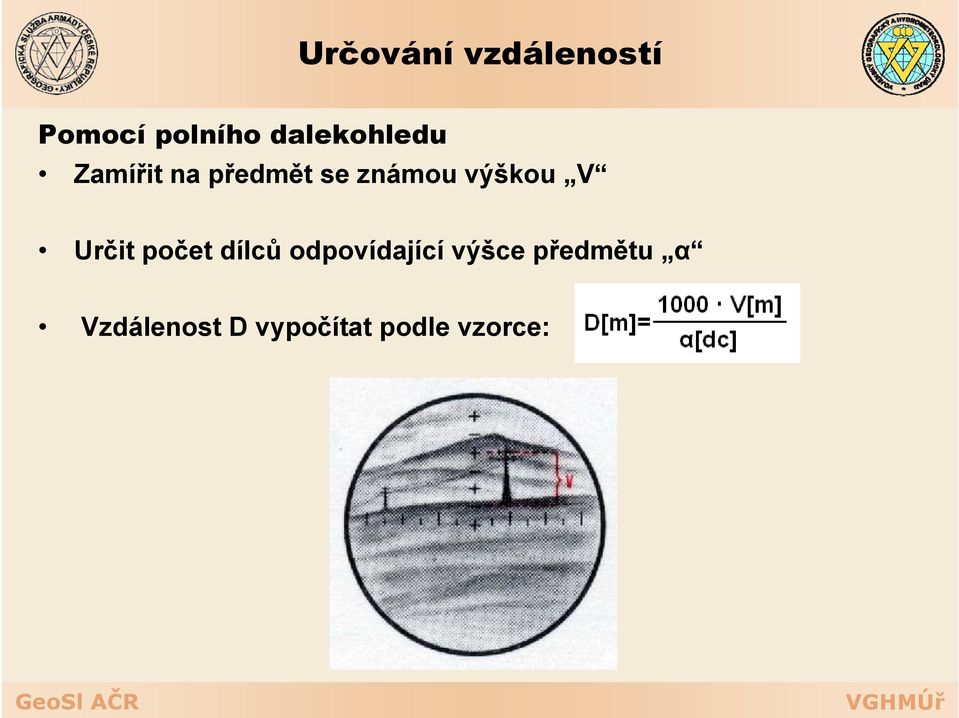

16 Určování vzdáleností Pomocí polního dalekohledu Zamířit na předmět se známou výškou V Určit počet dílců odpovídající výšce předmětu α Vzdálenost D vypočítat t podle vzorce:

17 Určování vzdáleností Podle shodnosti/podobnosti trojúhelníků Pro určení nepřístupné vzdálenosti Vzdálenost AB=DE nebo:

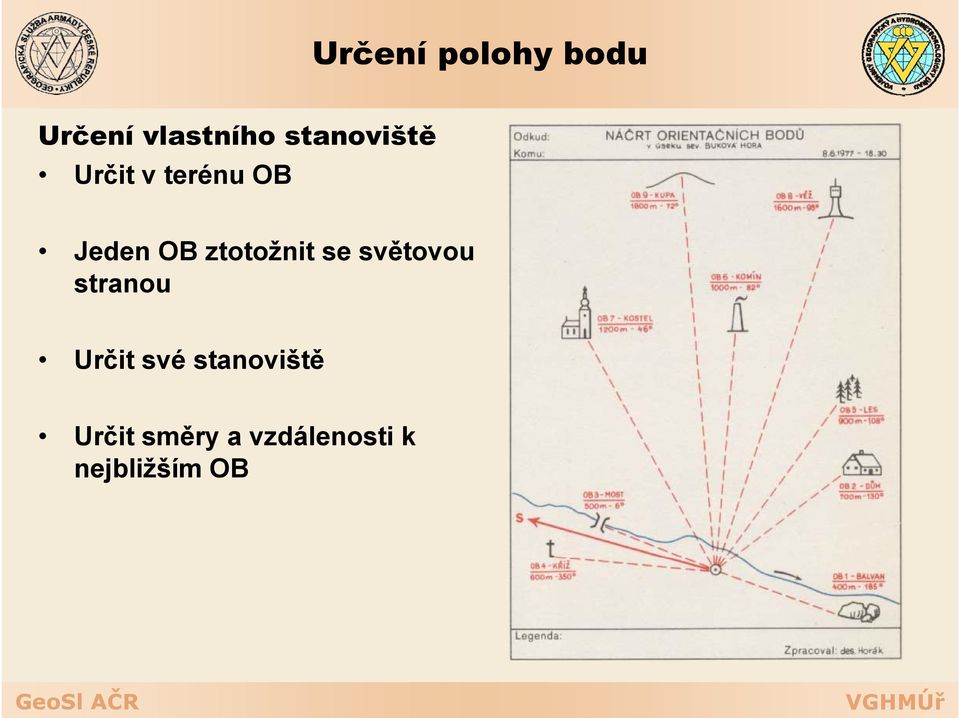

18 Určení polohy bodu Určení vlastního stanoviště Určit v terénu OB Jeden OB ztotožnit se světovou stranou Určit své stanoviště Určit směry a vzdálenosti k nejbližším OB

19 Určení polohy bodu Určení zeměpisné šířky φ podle hvězd φ je přibližně rovna výšce nebeského pólu nad obzorem φ=h+δδ

20 Určení polohy bodu Určení zeměpisné šířky φ podle Slunce φ se určuje z nejvyšší polohy (kulminace) Slunce φ=90 + δs -h

21 Určení polohy bodu Určení zeměpisné délky λ podle hvězd λ se určuje z měření rozdílů časů průchodu hvězd rovinou místního a Greenwichského poledníku Zaznamenat čas kulminace pozorované hvězdy ě Dopočítat podle tabulek a vzorců uvedených v příručce

22 Určení polohy bodu Určení zeměpisné délky λ podle Slunce Do země svisle zarazit tyč Během dne zaznamenávat čas a délku stínu Určit čas kulminace (nejkratší stín) UTC = místní í čas - číslo l pásu ( - 1l letní íč čas) ) λ [hod]= UTC 12 Čas - λ[hod] [ ] Úhel - λ[ ] [ ] Převod λ[hod] na λ[ ] ] : 1 hodina 15 1 minuta 15 1 sekunda 15

23 Časová pásma

24 Orientace za pochodu Pochod podle azimutu Provádí se za snížené viditelnosti nebo v lese Nutná příprava na mapě Osu pochodu rozdělit na úseky spojující jí í orientační č íbody, max. 1000m Na mapě určit azimuty a délky úseků Vytvořit schéma osy pochodu Údaje o úsecích zapsat ve tvaru:

25 Orientace za pochodu Pochod podle azimutu Na každém bodě vytyčit azimut Za pochodu počítat dvojkroky a měřit čas Není-li nalezen OB, hledat v okruhu 1/10 délky úseku Při ztrátě orientace je nutný návrat na předchozí OB

26 Orientace za pochodu Překonání neprůchodných překážek Přes překážku je vidět (rybník, bažina, zamořený prostor )

27 Orientace za pochodu Překonání neprůchodných překážek Přes překážku není vidět (les)

28 DOTAZY?

29 Děkuji za pozornost
