1 Vyspělé MES systémy společnosti Act-in Group Die Act-in RTI Software Suite Act-in CZ, s.r.o. Dr. Lubomír Sláma

2 Mezinárodní skupina Act-in Group zaměření na služby a systémy pro údržbu a výrobu! Reference: Společnosti Act-in Machine Services a Act-in CZ se sídlem v Brně jsou součástí mezinárodní skupiny Act-in Group se sídlem v Holandsku. Act-in Group poskytuje služby a systémy pro průmyslovou údržbu strojů a jejich efektivní využití ve výrobě. Společnost vychází z více jak 30 let zkušeností z provádění údržby, servisu, stěhování a modernizace strojů, které v posledních 15-ti letech promítá i do vedení projektů TPM, a do vývoje a instalací výrobních informačních systémů. Tato jedinečná kombinace technických, znalostních a programátorských dovedností zajišťuje komplexní podporu úsekům údržby a výroby. Strojírenství: obrábění tváření slévárenství povrchové úpravy tepelné zpracování Plastikářství: vstřikování plastů tepelné formování plastů Potravinářství: výroba nápojů výroba potravin Elektrotechnika: montážní automaty výroba kabelů Papírenství: výroba papíru výroba tiskovin

3 Ideální kombinace služeb vytvářející přidanou hodnotu průmyslovým podnikům Údržba a servis strojů Průmyslové inženýrství Informační systémy Phase 3 Control Phase 2 Improving production process Phase 1 Maintenance Work place Eliminated causes of failures No Failures No Loss 100% satisfied customer Setting and applying rules Improving production process Analyze Production process Continuous improvement Standardize, organize and deploy Provide efficiency And sustainability pro vyšší spolehlivost strojů 2. Cleaning & Ordering workplaces 1. pro Start situation zvyšování efektivity Zeit pro transparentní řízení GEMBA Basis and Fundament... poskytujeme:... poskytujeme:... poskytujeme: operativní i plánovanou údržbu analýzu procesů údržby systémy typu MES pro řízení výroby servisní zásahy po poruše optimalizaci využití zdrojů údržby a monitorování strojů, OEE, TEEP střední a generální opravy posílení autonomní údržby systémy ANDON pro hlášení problémů retrofiting a modernizace zvýšení odbornosti plánované údržby systémy typu CMMS / EAMS stěhování a instalace strojů vytváření plánů preventivní údržby pro správu a údržbu majetku elektro rozvaděče a přípojky analýzu a optimalizaci skladu ND Condition Monitoring pro údržbu strojů flexibilní technickou podporu dokumentace postupů údržby systémy Mobile Maintenance smluvní servis a údržbu (SLA) praktické aplikování systému TPM pro práci techniků se systémy PDA

4 Zapojíme naše znalosti, zkušenosti a zázemí pro rozšíření vašich možností a naplnění cílů Znalosti Zkušenosti Zázemí pro multidisciplinární řešení pro praktická řešení pro kvalitní řešení... v oblastech: mechanika, hydraulika a pneumatika silno a slaboproudá elektrotechnika řídící systémy PLC, NC, CNC senzory a pohony renovace a výroba náhradních dílů metodik FMEA, RCM, ABC analýza systémů TPM programování informačních systémů... ve spektru: od malých dílen po velké komplexy od 50-let starých strojů po nové roboty od Španělska pro Jižní Koreu od ad-hoc opravy po komplexní smluvní údržbu a servis dle SLA od stěhování jednoho stroje po projekty transferů celých závodů od opravy stroje, přes implementaci TPM až po informační systémy... využívající: moderní sídlo v Brně v blízkosti dálnice halu s plochou více jak 1000m2 mostové jeřáby 5t a 10t strojní vybavení pro výrobu ND lakovnu manipulační a zdvihací vybavení mobilní servis zázemí zahraniční společnosti

5 jedna data jedna pravda Výroba Údržba Logistika Kvalita objektivní informace v reálném čase

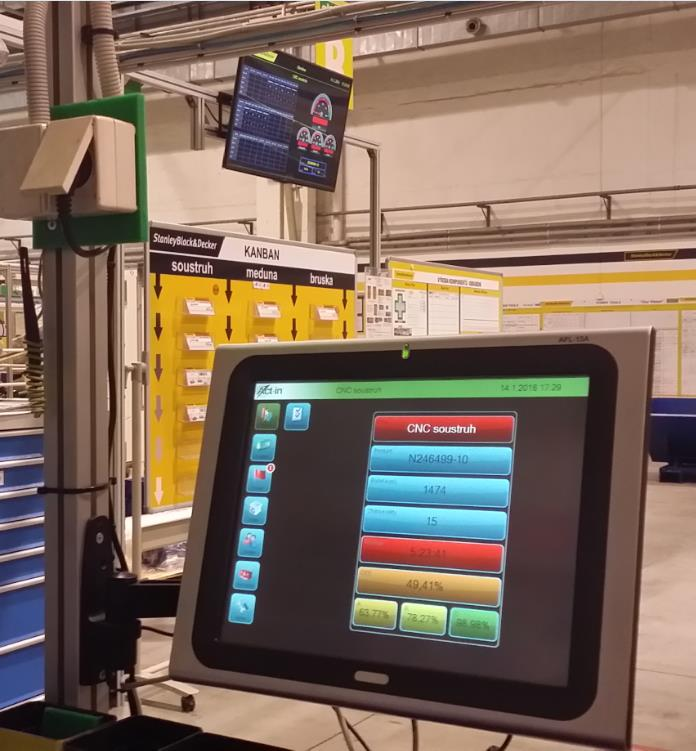

6 PA - Modul Performance Analyser Sledování a vizualizace KPI OEE TEEP, NEE MTTR MTBF Prostoje Výkonnost Kvalita aktuální data historie trendy analýzy reporty archivace Software pro monitorování výroby a efektivity využití strojů OEE on-line monitorování strojů a výrobních linek čtení signálů přímo ze strojů nebo firemních databází připojení k CNC, PLC, senzorům, svorkám nebo čtečkám čárových kódů instalace dotykových operátorských panelů sledování výrobních zakázek a efektivity využití strojů (OEE) záznamy o prostojích, mikro-prostojích, rychlosti a kvalitě analýzy výkonnostních ukazatelů dle strojů, produktů a pracovníků Pareto Analýzy TOP10 ztrát záznamy pro traceabilitu a procesy neustálého zlepšování

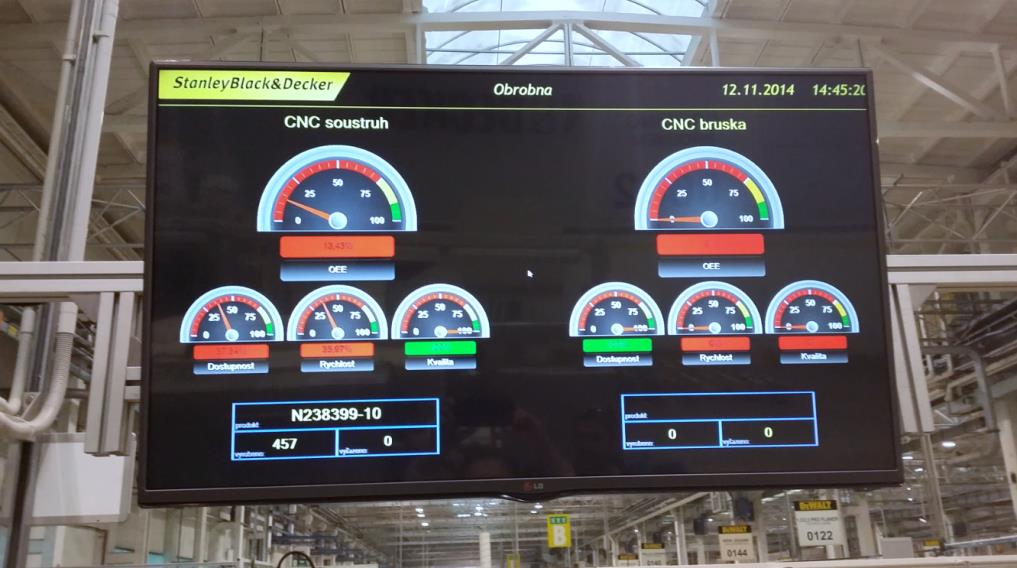

7 PV Plant View Hlavní části Operátoři Mistři Plánovači Dispečeři Zásobovači Údržba Kvalita Plnění plánu Zmetky Prostoje Rychlost ANDON Kapacity Software pro vizualizaci výsledků na velkoplošných obrazovkách vizualizace aktuálního stavu plnění plánu výrobu (skutečnost vs. plán) vizualizace zmetkovitosti vizualizace stavu stroje výroba, prostoj - seřizování, oprava, přestávka apod. vizualizace přítomnosti pracovníků na pracovišti vizualizace ANDON přivolání mistra, údržby, kontroly, zásobovače atd. možnost vizualizace více strojů na jedné obrazovce možnost použití standardních i průmyslových LCD panelů, nebo LED panelů dodání panelů včetně závěsné konstrukce, řídích PC a připojení k síti

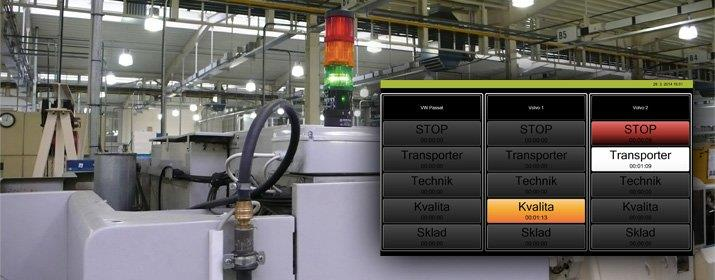

8 ANDON Hlavní části Operátoři Mistři Plánovači Dispečeři Zásobovači Údržba Kvalita Poruchy Zmetky Prostoje Materiál Obsluha Logistika Software pro rychlé hlášení a vizualizaci problémů ve výrobním procesu zadání hlášení formou stlačení tlačítka na skříňce nebo na dotykovém panelu automatická registrace nahlášeného problému a jeho rozeslání a reportování automatická vizualizace a signalizace na majáku, případně i se zvukovým signálem automatická vizualizace na velkoplošných obrazovkách v hale i v kancelářích automatické rozeslání SMS a/nebo ů eskalační mechnizumus při překročení časových limitů trvání poruchy automatické počítání, vizualizace a reportování reakčních časů možné on-line připojení k linkám pro automatické generování hlášení

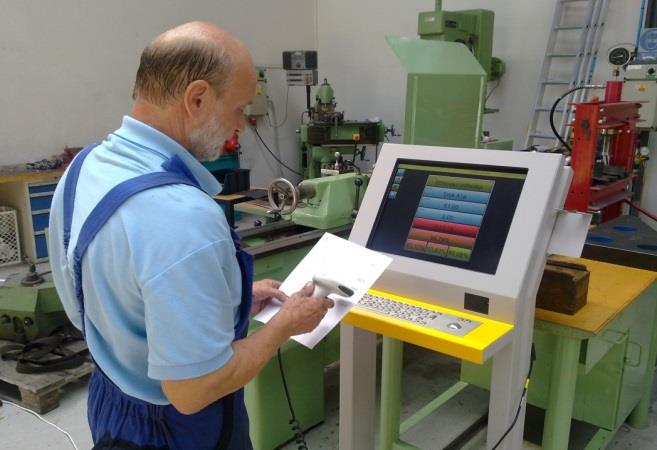

9 FC - Modul Field Client Hlavní části Operátoři Výrobky Zakázky Kusovníky Instrukce Údržba Kvalita Plnění plánu Zmetky Prostoje Servis Diagnostika Analýzy Software pro dotykové operátorské terminály přihlašování a sledování přítomnosti operátorů zadávání a odepisování výrobních příkazů, zakázek a objednávek kontrola montážních sestav dle kusovníků zobrazování, tisk a kontrola pracovních postupů a instrukcí zobrazování a kontrola plnění plánů kvality a tisk průvodek k dávkám a zmetkům výběr a záznam důvodů prostojů, ztrát rychlosti a kvality záznam požadavků na údržbu, přihlašování a odhlašování údržby a oprav vizualizace plnění plánů a klíčových výkonnostních ukazatelů

10 MC - Modul Maintenance Control Hlavní části Stroje Nástroje Budovy Náhradní díly Pracovníci Dodavatelé Procesy Požadavky Příkazy Plány Alarmy Rozpočty Reporty Software pro řízení údržby dle standardů CMMS resp. EAMS strukturované informace o provozu a jeho jednotlivých výrobních zařízeních jednotný příjem požadavků na údržbu a přehled o jejich vyřizování řízení práce údržby pracovními příkazy generování pracovních příkazů z požadavků, plánů a alarmových hlášení strojů komfortní plánování a odepisování preventivní údržby prediktivní údržba na základě off-line a/nebo on-line měření stavu strojů řízení skladu a objednávání materiálu a náhradních dílů odepisování a sledování nákladů na stroje, střediska a pracovníky sledování a reportování KPI, např. MTBF, MTTR, využití strojů, pracovníků a ND

11 CM - Modul Condition Monitoring Typické měřené veličiny a části strojů Teploty Tlaky Průtoky Vibrace Proudy Momenty Otáčky Média Rotační části Ložiska Pohony Zdroje Materiály Software pro on-line diagnostiku strojů a prediktivní údržbu měření a vizualizace technického stavu strojů připojení k senzorům, svorkám, PLC, CNC nebo existujícím databázím strukturovaný výběr zobrazených veličin a časového období nastavení a zobrazení horních a dolních mezí sledovaných veličin nastavení vícestupňových alarmů pro překračování mezních hodnot rozesílání alarmů formou SMS a ů porovnávání výsledků měření v různých časech a měřících bodech archivace měřených průběhů a generovaných alarmových hlášení

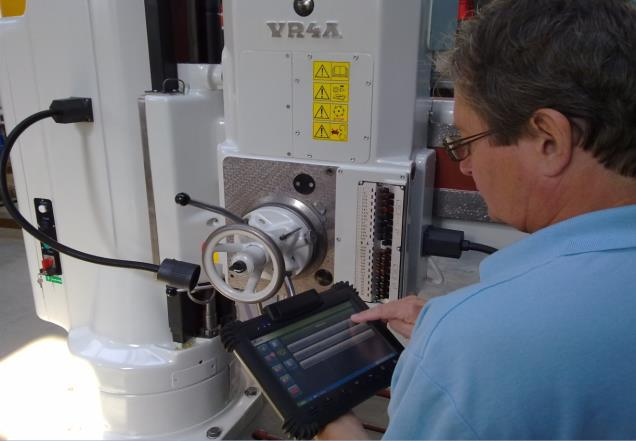

12 MM Modul Mobile Maintenance Hlavní body PDA přístroje Čárové kódy RFID Synchronizace WI-FI Stroje Materiály Požadavky Prac. příkazy Náhradní díly Fotky Inspekce Záznam času Software pro mobilní údržbu, servis, inspekce a kontroly všechny informace k provádění a odvádění údržby v mobilním zařízení výhodné pro pochůzkové inspekce, mazání a preventivní údržbu po nalogování se zobrazí platné pracovní příkazy na pracovníka a stroj stroj, místo a ND je možné načíst automaticky přes čárové kódy nebo RFID po vykonání příkazu je možné odepsat čas výkonu a spotřebovaný materiál, ND během pochůzky je možné zaznamenat stroje s nálezy, rozsah problému a prioritu zadané informace do PDA o vykonaných příkazech, ND a nových nálezech se automaticky přenesou do SW na řízení údržby Maintenance Control

13 PP - Modul Production Planning Hlavní body Plánování Řízení Výrobky Objednávky Zdroje Omezení Drag and Drop Planovací tabule Instrukce Kusovníky Plány kvality Prostoje ERP interface Software pro plánování a řízení výroby s vazbou na ERP systém přímé zadávání objednávek nebo automatické načítání zakázek z ERP vkládání zakázek do virtuální plánovací tabule k jednotlivým strojům detailní plánování pro materiálové a personální zdroje a nářadí rozložení operací na stroje dle technologických postupů sledování stavu a odepisování dokončených zakázek do ERP systému propojení na operátorské panely pro zadání zakázek na stroj, zobrazování pracovních postupů, kontrolu kusovníků a realizaci plánů kvality sledování klíčových ukazatelů

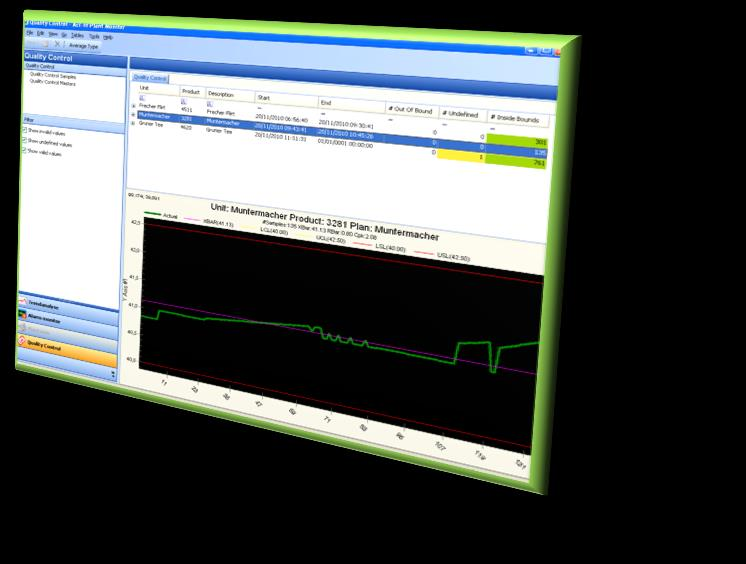

14 SCC - Modul Statistical Quality Control Hlavní body: Plány kvality Instrukce Evidence Statistika Měření Vizualizace Archivace SPC Cp, Cpk Ppk X-R grafy Histogramy On-line Software pro plánování, měření a řízení kvality výrobků a procesů SPC vytváření plánů kvality vytváření instrukcí pro hodnocení kvality evidence a vizualizace měřených hodnot a řízení neshodných výrobků on-line měření a analýza kvality výrobků on-line měření a vyhodnocování způsobilosti výrobního procesu na strojích systém rozesílání hlášení o překročení limitních hodnot SMS a ů statistické vyhodnocení Cp, Cpk, Ppk, X-R grafy, histogramy porovnávání výsledků měření v různých časech a měřících bodech archivace měřených průběhů a generovaných alarmových hlášení

15 IMTS - Independent Mobile Tracking System Hlavní body Hardware Digitální vstupy Analogové vst. MDE BDE Touchpanel Protokoll Zpracování dat Uložení dat Odeslání na server SMS Interface V reálném čase Hardware a Software pro automatizovaný sběr dat ze strojů čtení dat ze starých a nových řídících systémů (CNC, PLC, NC) nebo i existujících databází pro Maschinen- & Betriebsdatenerfassung (MDE, BDE) čtení signálů ze stávajících nebo nově instalovaných senzorů, svorkovnic a tlačítek čtení dat z dotykových operátorských panelů ukládání dat do vlastní databáze a jejich odesílání na server pro další zpracování v softwarových aplikacích Act-in nebo jiných aplikacích zákazníka čtení a zápis dat: Profibus, Profinet, OPC, Ethernet, DB, FB, SQL... nastavování a generování alarmů, posílání SMS zobrazování sledovaných veličin na velkoplošných zobrazovacích jednotkách

16 FC On Board zobrazování strojních dat na OP Hlavní části Operátoři Výrobky Zakázky Kusovníky Instrukce Údržba Kvalita Plnění plánu Zmetky Prostoje Servis Diagnostika Analýzy Condition monitoring Prostoje, výkon, kvalita Spotřeba energií

17 ERP Interface (SAP, AX, Oracle, JD Edwards, Infor...) Hlavní body Interface Upload Download Protocol Standard Masterdata ERP Controlling Logistika Plánování Materiál Náhradní díly Objednávky Software pro výměnu dat s nadřazeným ERP systémem Interface pro relevantní ERP systémy, například SAP, Axapta/Navision, Oracle, Infor, JD Edwards, Helios, Dimenze, Karat, MfG Pro atd. Integrace relevantních MasterDat Download a Upload dat Komunikace skrze: RFC, IDOC, xml, csv, SQL.. Možnost použití standardních interface, ale rovněž i zákaznicky upravených Nejčastěji synchronizovaná data jsou náhradní díly a materiál, objednávky, plány, zakázky, dodavatelé, hmotná aktiva

18 Jednotlivé úrovně integrovaného systému Act-in Data z databáze Act-in jsou následně synchronizována s daty ERP systemů 5 Jednotlivé aplikace Act-in pracují s daty v databázi 4 Act-in BDE & MDE Applikation IMTS Box řídí sběr, zpracování a ukládáná dat a komunikaci se serverem a databází (SQL, Oracle ) 3 SQL DB RTI DB Data mohou být čtena přímo z řídícího systému, nebo podřízeného PLC, nebo přímo ze senzorů 2 On-line čtení dat přímo ze strojů a v výrobních terminálů 1

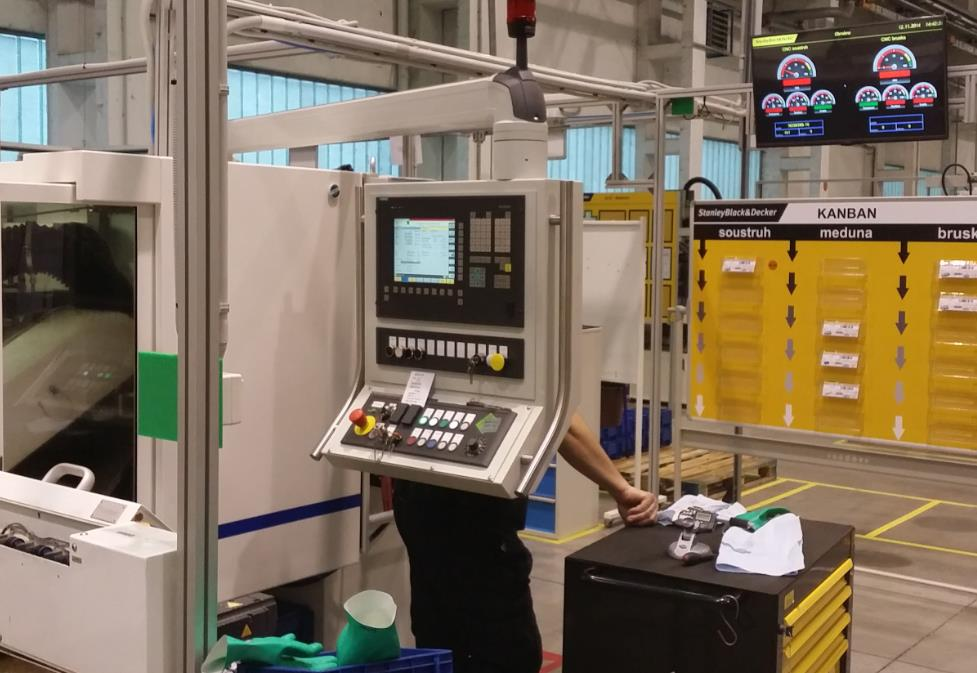

19 On-line připojení ke strojům, vizualizace a terminály

20 Široká škála automaticky vytvářených reportů

21 Příklady zákazníků s výrobními informačními systémy Act-in v automotive

22 Příklady zákazníků s výrobními informačními systémy Act-in v elektrotechnickém průmyslu, strojírenství a plastikářství

23 Příklady zákazníků s výrobními informačními systémy Act-in v potravinářském průmyslu

24 Děkujeme za pozornost a těšíme se na vzájemnou spolupráci Kompetenční centrum ve střední Evropě Act-in CZ s.r.o Act-in Machine Services s.r.o. Hviezdoslavova 1188/ Brno, (CZ) Co neměříš, to neřídíš a s tužkou a papírem to nepůjde Without data you re just another person with an opinion Dr. Lubomír Sláma Ředitel a jednatel společnosti E: lubomir.slama@act-in.cz T: M: Je naivní dělat dnešní práci včerejšími metodami a věřit v zítřejší byznys
