Soustružení Vnější držáky břitových destiček, Seco-Capto... 2 Břitové destičky

Transkript

1 Obsah Soustružení Vnější držáky břitových destiček, Seco-Capto... 2 Břitové destičky Frézování Frézy pro čelní frézování Kotoučové frézy Minimaster Plus Břitové destičky Závitování Technické informace Nástroje pro frézování závitů Monolitní karbidové frézy JABRO Výběr nástrojů Solid HPM Hss-Co Obrábění otvorů Perfomax Nástrojový systém Vyvrtávací hlavy pro hrubování, technické informace Vyvrtávací hlavy pro hrubování Hlavy pro jemné vyvrtávání, radiální typ, tech. informace Hlavy pro jemné vyvrtávání, radiální typ SMG* Obráběné materiály SMG* Prohlášení o shodě Soustružení Nástrojový systém Frézování Závitování Monolitní karbidové frézy Obrábění otvorů * SMG = Obráběné materiály 1

2 Soustružení Vnější držáky, Seco-Capto Držáky pro břitové destičky VNGA, VNGG a VNMG DVJNR/L Břitové destičky, viz katalog Soustružení Machining Navigator 2012 o = ůhel čela, s = úhel sklonu Je zobrazeno pravostranné provedení Rozměry v mm Aplikace Objednací kód D 5m l 1 f 1 D m1 D m2 o s C4-DVJNR ,5 VN C4-DVJNL ,5 VN C5-DVJNR ,9 VN C5-DVJNL ,9 VN C4-DVJNR ,5 VN C4-DVJNL ,4 VN C5-DVJNR ,7 VN C5-DVJNL ,7 VN C6-DVJNR ,1 VN C6-DVJNL ,1 VN Náhradní díly, součásti zahrnuté v dodávce Pro Podložka Šroub podložky Upínací sada Upínka** Šroub upínky** Kolík** Pružina** Klíč -13 PVN CS5008-T09P CD08-V13 CD08-S L84017-T09P FP1508 S5608 T09P-2-16 DVN C03508-T15P CD19-V16 CD19-S-V16 L85021-T15P FP2012 S6912 T15P-2 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. **Součást upínací sady 2

3 Soustružení Břitové destičky CCGX Tolerance: d = ±0,05 s = ± r = ±0,1 Rozměry v mm Velikost d l s d 1 r 06 6,35 6,5 2,38 2,9 0,2 09 9,525 9,7 3,97 4,5 0,2 F1 Třídy Povlakované Nepovlak. Cermet Břitové destičky CCGX...W-F1 Objednací kód TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 HX KX TP1020 TP1030 CCGX W-F1 [ [ CCGX 09T302W-F1 [ [ LNMX Tolerance: l = ±0,15 b = ± s = ±0,15 r = ±0,1 Rozměry v mm Velikost d l s d 1 r ,05 19,05 6,35 4, ,00 19,05 6,35 4,0 R2 RR94 RR97 Třídy Povlakované Nepovlak. Cermet Břitové destičky LNMX-R2 Objednací kód LNMX R2 [ [ [ TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 HX KX TP1020 TP1030 LNMX R2 [ [ [ LNMX-RR94 LNMX RR94 [ [ [ LNMX RR94 [ [ [ LNMX-RR97 LNMX RR97 [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 3

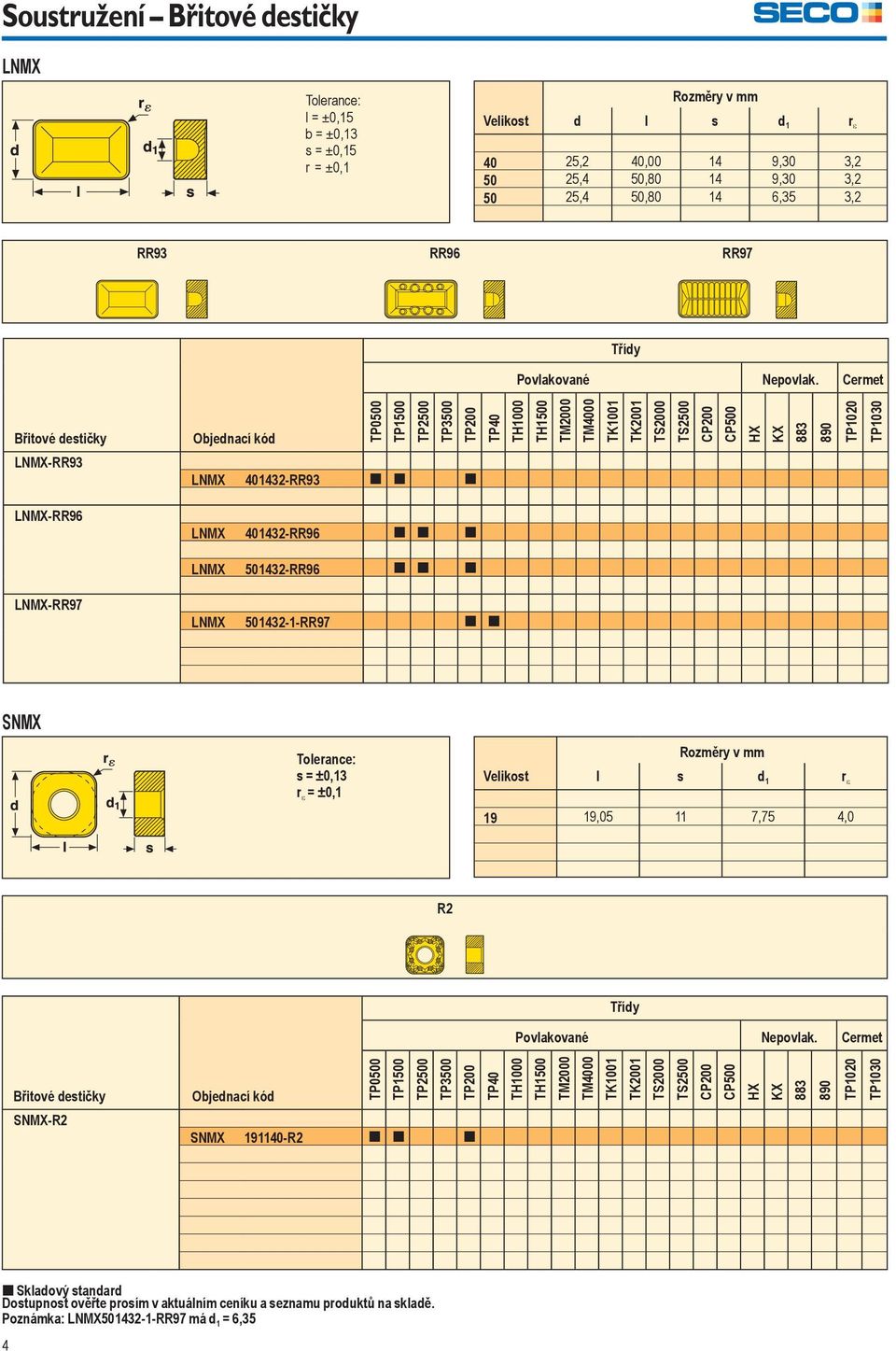

4 Soustružení Břitové destičky LNMX Tolerance: l = ±0,15 b = ± s = ±0,15 r = ±0,1 Rozměry v mm Velikost d l s d 1 r 40 25,2 40, ,30 3, ,4 50, ,30 3, ,4 50, ,35 3,2 RR93 RR96 RR97 Třídy Povlakované Nepovlak. Cermet Břitové destičky LNMX-RR93 LNMX-RR96 Objednací kód LNMX RR93 [ [ [ LNMX RR96 [ [ [ TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 HX KX TP1020 TP1030 LNMX RR96 [ [ [ LNMX-RR97 LNMX RR97 [ [ SNMX Tolerance: s = ± r = ±0,1 Rozměry v mm Velikost l s d 1 r 19 19, ,75 4,0 R2 Třídy Povlakované Nepovlak. Cermet Břitové destičky SNMX-R2 Objednací kód SNMX R2 [ [ [ TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 HX KX TP1020 TP1030 [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. Poznámka: LNMX RR97 má d 1 = 6,35 4

5 Soustružení Břitové destičky TCGX Tolerance: d = ±0,025 s = ± r = ±0,1 Rozměry v mm Velikost d l s d 1 r 16 9,525 16,5 3,97 4,5 0,2 F1 Třídy Povlakované Nepovlak. Cermet Břitové destičky TCGX-F1 Objednací kód TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 HX KX TP1020 TP1030 TCGX 16T302WR-F1 [ [ TCGX 16T302WL-F1 [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 5

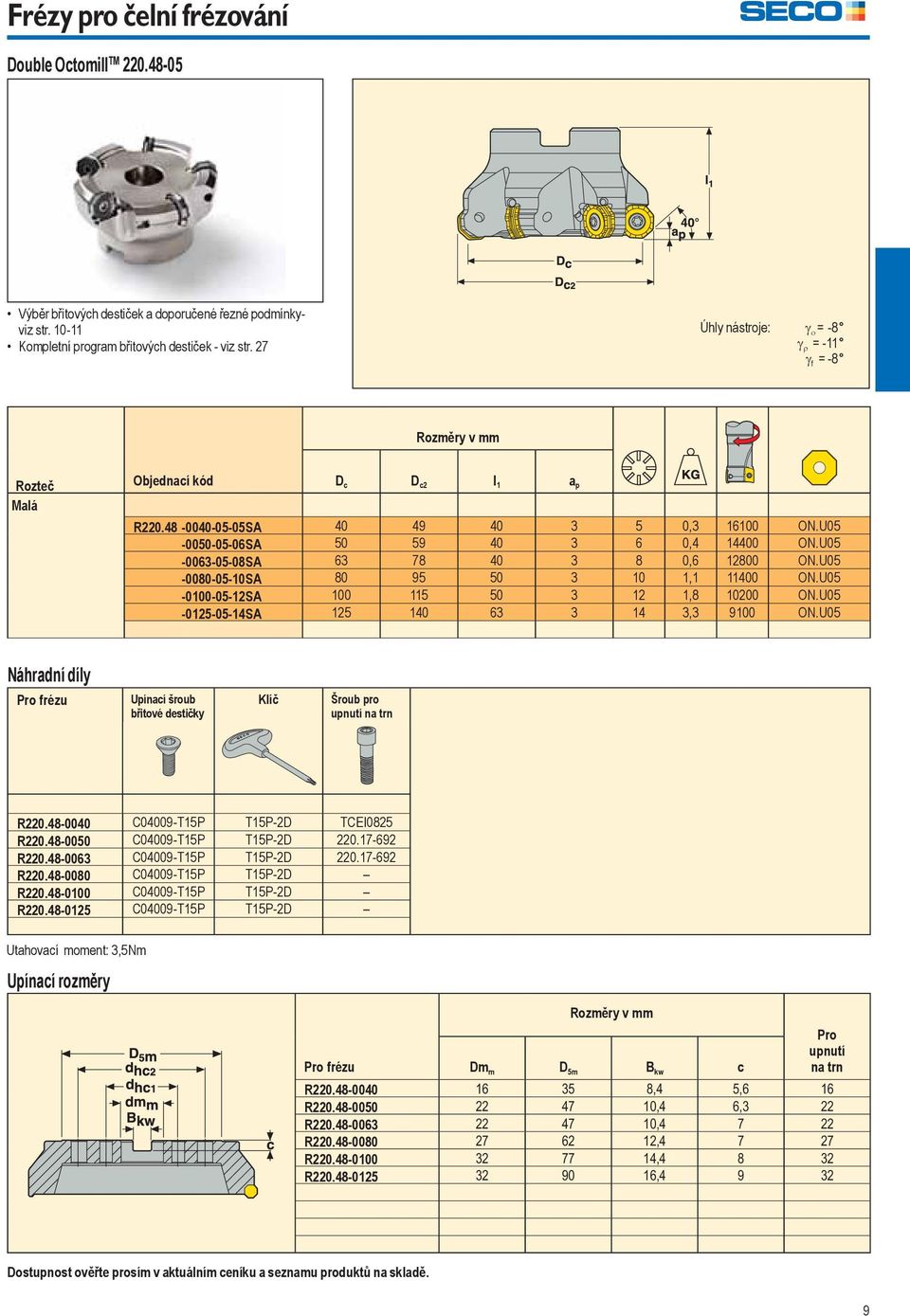

6 Frézy pro čelní frézování Double Octomill TM Výběr břitových destiček a doporučené řezné podmínkyviz str Kompletní program břitových destiček - viz str. 27 Úhly nástroje: = -8 = -11 f = -8 Objednací kód Rozměry v mm D c D c2 Dm m l 2 l p l c a p Typ upínací stopky R S-05-3SA ,0 3 0,3 Seco-Weldon ON.U S-05-4SA ,0 4 0,5 Seco-Weldon ON.U05 Náhradní díly Pro frézu Upínací šroub břitové destičky Klíč.. R C04009-T15P T15P-2D Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 6

7 Frézy pro čelní frézování Double Octomill TM Výběr břitových destiček a doporučené řezné podmínkyviz str Kompletní program břitových destiček - viz str. 27 Úhly nástroje: = -8 = -11 f = -8 Rozměry v mm Rozteč Normální Objednací kód D c D c2 l 1 a p R SA , ON.U SA , ON.U SA , ON.U SA , ON.U SA , ON.U05 Náhradní díly Pro frézu Upínací šroub břitové destičky Klíč Šroub pro upnutí na trn R C04009-T15P T15P-2D R C04009-T15P T15P-2D R C04009-T15P T15P-2D R C04009-T15P T15P-2D R C04009-T15P T15P-2D Utahovací moment: 3,5Nm Upínací rozměry Rozměry v mm Pro frézu Dm m D 5m B kw c Pro upnutí na trn R ,4 6,3 22 R , R , R , R , Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 7

8 Frézy pro čelní frézování Double Octomill TM Výběr břitových destiček a doporučené řezné podmínkyviz str Kompletní program břitových destiček - viz str. 27 Úhly nástroje: = -8 = -11 f = -8 Rozměry v mm Rozteč Normální+ Objednací kód D c D c2 l 1 a p R SA , ON.U SA , ON.U SA , ON.U05 Náhradní díly Pro frézu Upínací šroub břitové destičky Klíč Šroub pro upnutí na trn R C04009-T15P T15P-2D TCEI0825 R C04009-T15P T15P-2D R C04009-T15P T15P-2D Utahovací moment: 3,5Nm Upínací rozměry Rozměry v mm Pro frézu Dm m D 5m B kw c Pro upnutí na trn R ,4 5,6 16 R ,4 6,3 22 R , Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 8

9 Frézy pro čelní frézování Double Octomill TM Výběr břitových destiček a doporučené řezné podmínkyviz str Kompletní program břitových destiček - viz str. 27 Úhly nástroje: = -8 = -11 f = -8 Rozměry v mm Rozteč Malá Objednací kód D c D c2 l 1 a p R SA , ON.U SA , ON.U SA , ON.U SA , ON.U SA , ON.U SA , ON.U05 Náhradní díly Pro frézu Upínací šroub břitové destičky Klíč Šroub pro upnutí na trn R C04009-T15P T15P-2D TCEI0825 R C04009-T15P T15P-2D R C04009-T15P T15P-2D R C04009-T15P T15P-2D R C04009-T15P T15P-2D R C04009-T15P T15P-2D Utahovací moment: 3,5Nm Upínací rozměry Rozměry v mm Pro frézu Dm m D 5m B kw c Pro upnutí na trn R ,4 5,6 16 R ,4 6,3 22 R , R , R , R , Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 9

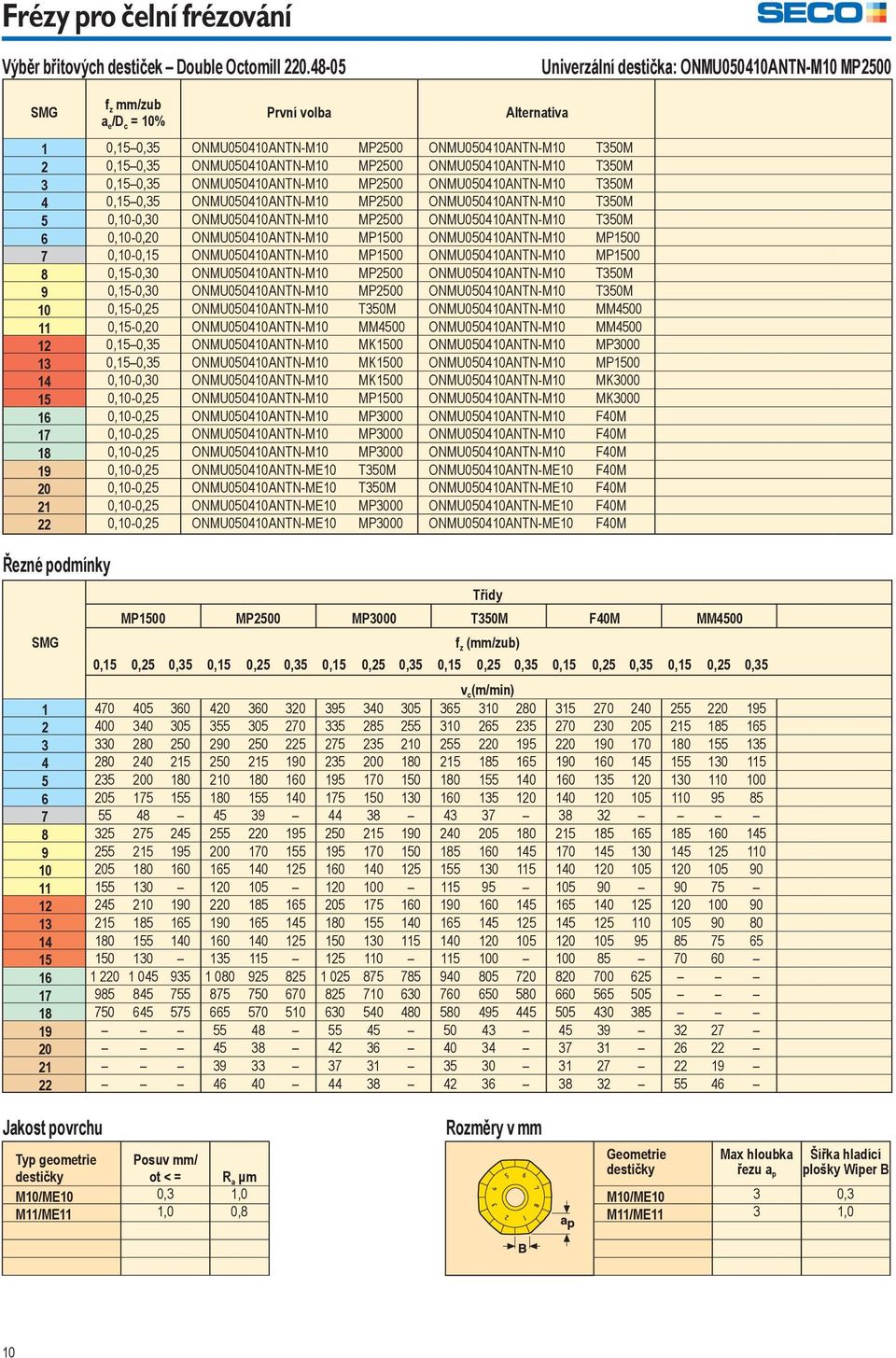

10 Frézy pro čelní frézování Výběr břitových destiček Double Octomill Univerzální destička: ONMU050410ANTN-M10 MP2500 SMG f z mm/zub a e /D c = 10% První volba Alternativa 1 0,15 0,35 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 2 0,15 0,35 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 3 0,15 0,35 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 4 0,15 0,35 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 5-0,30 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 6-0,20 ONMU050410ANTN-M10 MP1500 ONMU050410ANTN-M10 MP ,15 ONMU050410ANTN-M10 MP1500 ONMU050410ANTN-M10 MP ,15-0,30 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 9 0,15-0,30 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 10 0,15-0,25 ONMU050410ANTN-M10 T350M ONMU050410ANTN-M10 MM ,15-0,20 ONMU050410ANTN-M10 MM4500 ONMU050410ANTN-M10 MM ,15 0,35 ONMU050410ANTN-M10 MK1500 ONMU050410ANTN-M10 MP ,15 0,35 ONMU050410ANTN-M10 MK1500 ONMU050410ANTN-M10 MP ,30 ONMU050410ANTN-M10 MK1500 ONMU050410ANTN-M10 MK ,25 ONMU050410ANTN-M10 MP1500 ONMU050410ANTN-M10 MK ,25 ONMU050410ANTN-M10 MP3000 ONMU050410ANTN-M10 F40M 17-0,25 ONMU050410ANTN-M10 MP3000 ONMU050410ANTN-M10 F40M 18-0,25 ONMU050410ANTN-M10 MP3000 ONMU050410ANTN-M10 F40M 19-0,25 ONMU050410ANTN-ME10 T350M ONMU050410ANTN-ME10 F40M 20-0,25 ONMU050410ANTN-ME10 T350M ONMU050410ANTN-ME10 F40M 21-0,25 ONMU050410ANTN-ME10 MP3000 ONMU050410ANTN-ME10 F40M 22-0,25 ONMU050410ANTN-ME10 MP3000 ONMU050410ANTN-ME10 F40M Řezné podmínky Třídy MP1500 MP2500 MP3000 T350M F40M MM4500 SMG f z (mm/zub) 0,15 0,25 0,35 0,15 0,25 0,35 0,15 0,25 0,35 0,15 0,25 0,35 0,15 0,25 0,35 0,15 0,25 0,35 v c (m/min) Jakost povrchu Typ geometrie destičky Posuv mm/ ot < = R a μm M10/ME10 0,3 1,0 M11/ME11 1,0 0,8 Rozměry v mm Geometrie destičky Max hloubka řezu a p Šířka hladící plošky Wiper B M10/ME10 3 0,3 M11/ME11 3 1,0 10

11 Frézy pro čelní frézování Výběr břitových destiček Double Octomill Univerzální destička: ONMU050410ANTN-M10 MP2500 SMG f z mm/zub a e /D c = 10% První volba Alternativa 1 0,15 0,35 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 2 0,15 0,35 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 3 0,15 0,35 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 4 0,15 0,35 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 5-0,30 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 6-0,20 ONMU050410ANTN-M10 MP1500 ONMU050410ANTN-M10 MP ,15 ONMU050410ANTN-M10 MP1500 ONMU050410ANTN-M10 MP ,15-0,30 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 9 0,15-0,30 ONMU050410ANTN-M10 MP2500 ONMU050410ANTN-M10 T350M 10 0,15-0,25 ONMU050410ANTN-M10 T350M ONMU050410ANTN-M10 MM ,15-0,20 ONMU050410ANTN-M10 MM4500 ONMU050410ANTN-M10 MM ,15 0,35 ONMU050410ANTN-M10 MK1500 ONMU050410ANTN-M10 MP ,15 0,35 ONMU050410ANTN-M10 MK1500 ONMU050410ANTN-M10 MP ,30 ONMU050410ANTN-M10 MK1500 ONMU050410ANTN-M10 MK ,25 ONMU050410ANTN-M10 MP1500 ONMU050410ANTN-M10 MK ,25 ONMU050410ANTN-M10 MP3000 ONMU050410ANTN-M10 F40M 17-0,25 ONMU050410ANTN-M10 MP3000 ONMU050410ANTN-M10 F40M 18-0,25 ONMU050410ANTN-M10 MP3000 ONMU050410ANTN-M10 F40M 19-0,25 ONMU050410ANTN-ME10 T350M ONMU050410ANTN-ME10 F40M 20-0,25 ONMU050410ANTN-ME10 T350M ONMU050410ANTN-ME10 F40M 21-0,25 ONMU050410ANTN-ME10 MP3000 ONMU050410ANTN-ME10 F40M 22-0,25 ONMU050410ANTN-ME10 MP3000 ONMU050410ANTN-ME10 F40M Řezné podmínky SMG MK1500 MK2000 MK3000 0,15 0,25 0,35 0,15 0,25 0,35 0,15 0,25 0, Jakost povrchu Typ geometrie destičky Posuv mm/ ot < = R a μm M10/ME10 0,3 1,0 M11/ME11 1,0 0,8 Třídy f z (mm/zub) v c (m/min) Rozměry v mm Geometrie destičky Max hloubka řezu a p Šířka hladící plošky Wiper B M10/ME10 3 0,3 M11/ME11 3 1,0 11

12 Kotoučové frézy Seco představuje novou řadu kotoučových fréz: Jako doplnění k a LNK byla vyvinuta fréza pro větší šířku drážky. Inovované provedení fréz zajišťuje snížení nákladů na obráběnou součást a zvýšení produktivity: - optimální řezná geometrie snižuje řezné síly a úroveň hluku - maximální stabilita i při dlouhém vyložení - silné, spolehlivé upevnění břitové destičky v tělese frézy - 4 řezné hrany dostupné dostupné s různými velikostmi rohových rádiusů (od 0.8 do 6.0mm) - vynikající jakost povrchu dosažená pomocí hladící plošky wiper - geometrie a třídy dostupné pro všechny typy materiálů - kotoučová fréza s pevnými lůžky s integrovaným chlazením nebo stavitelná pro dosažení maximální flexibility První volba: XNHQ břitové destičky jsou dostupné ve všech standardních rádiusech R0,8 R1,6 R2,0 R2,4 R3,1 R4,0 R5,0 R6,0 Alternativní volba LNHQ destička R0,8 R3,1 R4,0 R5,0 R6,0 12

13 Kotoučové frézy Fréza První volba pro drážkování - velká šířka řezu Aplikace: Těleso frézy: A typ Ø 160 do 250 mm a p = 25mm B typ Ø 125 do 250 mm a p = 25mm Pevná lůžka: základní volba pro plný řez a čelní frézování, dostupné s integrovaným chlazením u typu B, pr. 125 & 160mm Břitové destičky: 4 řezné hrany na destičce s různými velikostmi rohových rádiusů: rohový rádius: 0.8 / 1.6 / 2.0 / 2.4 / 3.1 / 4.0 / 5.0 / 6.0 mm břitová destička XNHQ 1407 první volba pro všechny aplikace břitová destička LNHQ 1407 LNHQ břitová destička určená pro hrubovací operace v obtížných podmínkách (nevytváří ploché dno drážky). Pro více informací viz strana 15 13

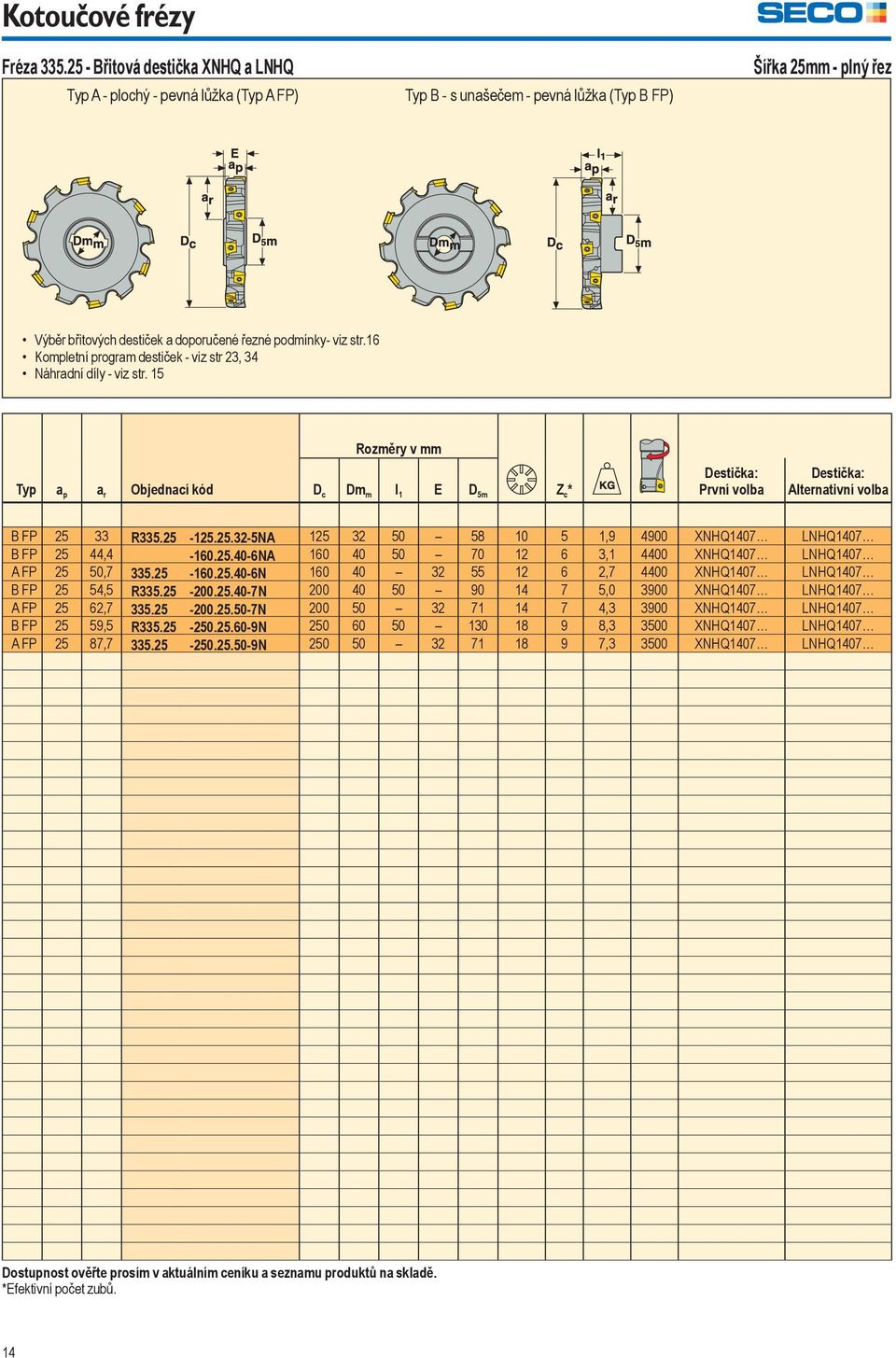

14 Kotoučové frézy Fréza Břitová destička XNHQ a LNHQ Typ A - plochý - pevná lůžka (Typ A FP) Typ B - s unašečem - pevná lůžka (Typ B FP) Šířka 25mm - plný řez Výběr břitových destiček a doporučené řezné podmínky- viz str.16 Kompletní program destiček - viz str 23, 34 Náhradní díly - viz str. 15 Typ a p a r Objednací kód Rozměry v mm Destička: D c Dm m l 1 E D 5m Z c * První volba Destička: Alternativní volba B FP R NA , XNHQ1407 LNHQ1407 B FP 25 44, NA , XNHQ1407 LNHQ1407 A FP 25 50, N , XNHQ1407 LNHQ1407 B FP 25 54,5 R N , XNHQ1407 LNHQ1407 A FP 25 62, N , XNHQ1407 LNHQ1407 B FP 25 59,5 R N , XNHQ1407 LNHQ1407 A FP 25 87, N , XNHQ1407 LNHQ1407 Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. *Efektivní počet zubů. 14

15 Kotoučové frézy Upínací šroub břitové destičky / Klíč Pro destičku Upínací šroub břitové destičky Klíč * Utahovací moment XNHQ C4013-T15P T15P-3 5 Nm LNHQ C4013-T15P T15P-3 5 Nm * Momentové klíče, viz katalog Frézování, Machining Navigator str. 590 Šroub pro upnutí na trn - typ B Pro frézu průměr Šroub pro upnutí na trn dm m 125 mm MLC6S16X mm MLC6S20X40 40 Upínací rozměry: Viz katalog Frézování, Machining Navigator str. 288 Šířka a profil vytvořený destičkou XNHQ Destičky s rohovým rádiusem a p gener. 0,8 25 1, ,4 25 3, , ,46 Šířka a profil vytvořený destičkou LNHQ* Destičky s rohovým rádiusem a p úhel gener. 0,8 25,17 2 3,1 25, , , ,64 2 *LNHQ břitová destička určená pro hrubovací operace v obtížných podmínkách (nevytváří ploché dno drážky). 15

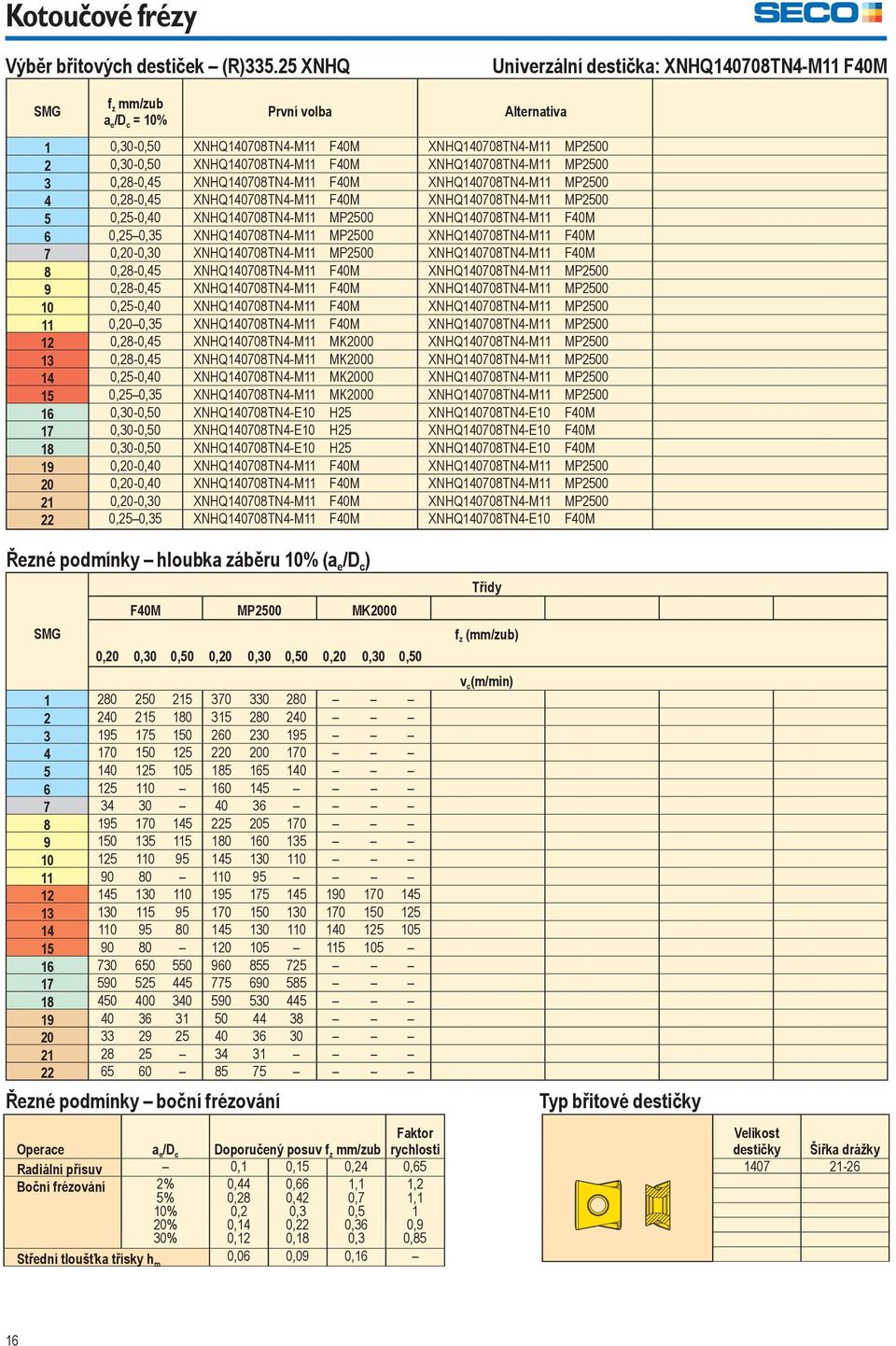

16 Kotoučové frézy Výběr břitových destiček (R) XNHQ Univerzální destička: XNHQ140708TN4-M11 F40M SMG f z mm/zub a e /D c = 10% První volba Alternativa 1 0,30-0,50 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,30-0,50 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,28-0,45 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,28-0,45 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,25-0,40 XNHQ140708TN4-M11 MP2500 XNHQ140708TN4-M11 F40M 6 0,25 0,35 XNHQ140708TN4-M11 MP2500 XNHQ140708TN4-M11 F40M 7 0,20-0,30 XNHQ140708TN4-M11 MP2500 XNHQ140708TN4-M11 F40M 8 0,28-0,45 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,28-0,45 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,25-0,40 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,20 0,35 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,28-0,45 XNHQ140708TN4-M11 MK2000 XNHQ140708TN4-M11 MP ,28-0,45 XNHQ140708TN4-M11 MK2000 XNHQ140708TN4-M11 MP ,25-0,40 XNHQ140708TN4-M11 MK2000 XNHQ140708TN4-M11 MP ,25 0,35 XNHQ140708TN4-M11 MK2000 XNHQ140708TN4-M11 MP ,30-0,50 XNHQ140708TN4-E10 H25 XNHQ140708TN4-E10 F40M 17 0,30-0,50 XNHQ140708TN4-E10 H25 XNHQ140708TN4-E10 F40M 18 0,30-0,50 XNHQ140708TN4-E10 H25 XNHQ140708TN4-E10 F40M 19 0,20-0,40 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,20-0,40 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,20-0,30 XNHQ140708TN4-M11 F40M XNHQ140708TN4-M11 MP ,25 0,35 XNHQ140708TN4-M11 F40M XNHQ140708TN4-E10 F40M Řezné podmínky hloubka záběru 10% (a e /D c ) SMG F40M MP2500 MK2000 0,20 0,30 0,50 0,20 0,30 0,50 0,20 0,30 0, Řezné podmínky boční frézování Operace a e /D c Doporučený posuv f z mm/zub Faktor rychlosti Radiální přísuv 0,1 0,15 0,24 0,65 Boční frézování 2% 5% 0,44 0,28 0,66 0,42 1,1 0,7 1,2 1,1 10% 0,2 0,3 0,5 1 20% 0,22 0,36 0,9 30% 0,18 0,3 0,85 Střední tloušťka třísky h m 0,06 0,09 0,16 Třídy f z (mm/zub) v c (m/min) Typ břitové destičky Velikost destičky Šířka drážky

17 Kotoučové frézy Výběr břitových destiček (R) LNHQ Univerzální destička: LNHQ140708TN4-M11 F40M SMG f z mm/zub a e /D c = 10% První volba Alternativa 1 0,30-0,50 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,30-0,50 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,28-0,45 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,28-0,45 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,25-0,40 LNHQ140708TN4-M11 MP2500 LNHQ140708TN4-M11 F40M 6 0,25 0,35 LNHQ140708TN4-M11 MP2500 LNHQ140708TN4-M11 F40M 7 0,20-0,30 LNHQ140708TN4-M11 MP2500 LNHQ140708TN4-M11 F40M 8 0,28-0,45 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,28-0,45 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,25-0,40 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,20 0,35 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,28-0,45 LNHQ140708TN4-M11 MP2500 LNHQ140708TN4-M11 F40M 13 0,28-0,45 LNHQ140708TN4-M11 MP2500 LNHQ140708TN4-M11 F40M 14 0,25-0,40 LNHQ140708TN4-M11 MP2500 LNHQ140708TN4-M11 F40M 15 0,25 0,35 LNHQ140708TN4-M11 MP2500 LNHQ140708TN4-M11 F40M ,20-0,40 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,20-0,40 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,20-0,30 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP ,25 0,35 LNHQ140708TN4-M11 F40M LNHQ140708TN4-M11 MP2500 Řezné podmínky hloubka záběru 10% (a e /D c ) SMG F40M MP2500 0,20 0,30 0,50 0,20 0,30 0, Řezné podmínky boční frézování Operace a e /D c Doporučený posuv f z mm/zub Faktor rychlosti Radiální přísuv 0,1 0,15 0,24 0,65 Boční frézování 2% 5% 0,44 0,28 0,66 0,42 1,1 0,7 1,2 1,1 10% 0,2 0,3 0,5 1 20% 0,22 0,36 0,9 30% 0,18 0,3 0,85 Střední tloušťka třísky h m 0,06 0,09 0,16 Třídy f z (mm/zub) v c (m/min) Typ břitové destičky Velikost destičky Šířka drážky

18 Minimaster Plus Systém značení Velikost spojení MP=Minimaster Délka stopky Délka kuželové části Průměr stopky Délka dosahu Vnitřní chlazení 18

19 Minimaster Plus Momentové klíče, informace Doporučujeme použití momentových klíčů při montáži hlaviček pro dosažení lepší přesnosti a životnosti nástroje Různé hodnoty utahovacích momentů pro sestavu MP10: 8Nm MP12: 12Nm MP16: 19Nm Nepoužívejte příliš opotřebovaný montážní klíč. Před montáží hlavičky musí být kontaktní plocha dostatečně namazána, aby byla prodloužena životnost nástroje a pro snadnou montáž a demontáž hlavičky. 19

20 Minimaster Plus MP10 Stopky Provedení 2 Provedení 3 Provedení 4 Válcová stopka dm m s tolerancí h5, kompatibilní s typem shrinkfit. Rozměry v mm Objednací kód Velikost spojení D 5t dm m L A l a Provedení MP E MP10 9, [ 0, E MP10 9, [ 0, E MP10 9, [ 0, E MP10 9, [ 0, E MP10 9, [ 0, E MP10 9, [ 0, E MP10 9, [ 0, E MP10 9, [ 0,4 Náhradní díly Upínací průměr mm Momentový dřík Momentový klíč* Klíč.. MP10.. MP00-10 MP MP10-10 *Včetně dříku **Utahovací moment 8,0 20

21 Minimaster Plus MP12 Stopky Provedení 2 Provedení 3 Provedení 4 Válcová stopka dm m s tolerancí h5, kompatibilní s typem shrinkfit. Rozměry v mm Objednací kód Velikost spojení D 5t dm m L A l a Provedení MP E MP12 11, [ 0, E MP12 11, [ 0, E MP12 11, [ 0, E MP12 11, [ 0, E MP12 11, [ 0, E MP12 11, [ 0, E MP12 11, ,9 3 4 [ 0, E MP12 11, ,9 3 4 [ 0,5 Náhradní díly Upínací průměr mm Momentový dřík Momentový klíč* Klíč.. MP12.. MP00-12 MP MP12-12 *Včetně dříku **Utahovací moment 12,0 21

22 Minimaster Plus MP16 Stopky Provedení 2 Provedení 3 Provedení 4 Válcová stopka dm m s tolerancí h5, kompatibilní s typem shrinkfit. Rozměry v mm Objednací kód Velikost spojení D 5t dm m L A l a Provedení MP E MP16 15, [ 0, E MP16 15, [ 0, E MP16 15, [ 0, E MP16 15, [ 0, E MP16 15, [ 0, E MP16 15, ,5 1 4 [ 0, E MP16 15, ,8 3 4 [ 0, E MP16 15, ,8 3 4 [ 0,9 Náhradní díly Upínací průměr mm Momentový dřík Momentový klíč* Klíč.. MP16.. MP00-16 MP MP16-16 *Včetně dříku **Utahovací moment 19,0 22

23 Břitové destičky LNHQ Tolerance: l = ±0,025 s = ±0,013 Rozměry v mm Velikost d l s ,5 M11 Třídy Povlakované Nepovlak. Cermet Objednací kód r čela Úhel MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 LNHQ TN4-M11 0,8 16 [ [ TN4-M11 3,1 16 [ [ TN4-M [ [ TN4-M [ [ TN4-M [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 23

24 Břitové destičky OFEN/OFER Tolerance: l = ±0,025 s = ±0,025 Velikost Rozměry v mm d l s OFEN 07 17,96 17,96 4,76 OFEN 07 ZZ 18,115 18,115 4,74 OFER 07 17,94 17,94 4,56 D18 ME15 / M16 M16 Třídy Povlakované Nepovlak. Cermet Objednací kód Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 OFEN TN-D18 0 [ [ [ [ [ [ [ 0704ZZTR-M16 0 [ [ [ OFER TN-ME15 18 [ [ [ [ [ [ TN-M16 0 [ [ [ [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 24

25 Břitové destičky OFEX Tolerance: l = ±0,025 s = ±0,025 Velikost Rozměry v mm d l s OF.. 05T3 12,7 12,7 3,77 OF ,7 12,7 3,77 M08 Třídy Povlakované Nepovlak. Cermet Objednací kód Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 OFEX 05T305TN-M08 0 [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 25

26 Břitové destičky ONEU/ONMU Tolerance: l = ±0,025 s = ±0,025 Velikost Rozměry v mm d l s ON..09 ZZ ,8 ON ,8 M12/M13M14 M15 Třídy Povlakované Nepovlak. Cermet Objednací kód Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 ONEU ZZTN4-M14 15 [ [ [ [ [ [ [ [ [ [ ONMU ANTN-M12 20 [ [ [ [ [ [ [ [ [ [ ANTN-M13 20 [ [ [ [ [ [ [ [ [ [ ANTN-M14 15 [ [ [ [ [ [ [ [ [ ANTN-M15 15 [ [ [ [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 26

27 Břitové destičky ON.U05 Tolerance: l = ±0,025 s = ±0,025 Velikost Rozměry v mm d l s ON..05 ZZ ON M10/M11/ME10/ME11 M10 Třídy Povlakované Nepovlak. Cermet Objednací kód Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 ONMU ANTN-ME10 20 [ [ [ [ [ [ [ ANTN-ME11 20 [ [ [ [ [ [ [ ONEU ZZTN4-M10 20 [ [ [ [ [ [ [ ONMU ANTN-M10 20 [ [ [ [ [ [ [ [ ANTN-M11 20 [ [ [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 27

28 Břitové destičky RPH.12 Tolerance: D = ±0,013 s = ±0,025 Rozměry v mm Velikost d l s ,76 M08 MD09 M15 Třídy Povlakované Nepovlak. Cermet Objednací kód Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 RPHT 1204M0T-M08 16 [ [ [ [ [ [ [ 1204M0T-M15 15 [ [ [ [ [ [ [ [ [ RPHW 1204M0T-MD09 0 [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 28

29 Břitové destičky SEAN.. Tolerance: l = ±0,025 s = ±0,025 m = ±0,007 Velikost Rozměry v mm d l s SEAN 12 12,7 12,7 3,18 SEAN 13 13,44 13,44 3,36 SEAN 12 ZZ 12,7 12,7 3,175 M14/MD15 ZZTN-MD15 Třídy Povlakované Nepovlak. Cermet Objednací kód B Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 SEAN 1203AFTN-M14 1,5 0 [ [ [ [ [ 1203AFTN-MD15 1,5 0 [ 1203ZZTN-MD15 7,3 0 [ [ 1303AFTN-MD15 3,5 0 [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 29

30 Břitové destičky SEEX09 Tolerance: l = ±0,025 s = ±0,025 m = ±0,025 Rozměry v mm Velikost d l s SE..09T3 9,525 9,525 3,97 M08 Třídy Povlakované Nepovlak. Cermet Objednací kód B Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 SEEX 09T3AFTN-M08 1,5 0 [ [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 30

31 Břitové destičky SEEX12 Tolerance: l = ±0,025 s = ±0,025 m = ±0,025 Rozměry v mm Velikost d l s 12 12,7 12,7 4,76 MD18 M14 Třídy Povlakované Nepovlak. Cermet Objednací kód B Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 SEEX 1204AFTN-M14 1,57 7 [ [ [ [ [ [ [ [ [ 1204ZZTN-M14 7,4 0 [ [ [ [ [ [ 1204AFTN-MD18 1,57 0 [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 31

32 Břitové destičky SEKN.. Tolerance: l = ±0,010 s = ±0,025 m = ±0,013 Velikost Rozměry v mm d l s SE ,7 12,7 3,18 SE ,875 15,875 4,76 M14/MD16/MD21 Třídy Povlakované Nepovlak. Cermet Objednací kód B Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 SEKN 1203AFTN-M14 1,5 0 [ [ [ [ [ [ [ [ [ 1203AFTN-MD16 1,5 0 [ 1504AFTN-MD21 1,5 0 [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 32

33 Břitové destičky XNEX.. Tolerance: l = ±0,025 s = ±0,025 Velikost Rozměry v mm d l s XN ,64 7,64 3,29 XN.. 08 ZZ 12,487 12,48 6,45 XN.. 08 M13 12,487 12,48 6,45 XN.. 08 MD15 12,487 12,48 6,43 M08/M13/MD15 Třídy Povlakované Nepovlak. Cermet Objednací kód r čela Úhel MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 XNEX TR-M08 0,8 27 [ [ [ [ [ [ [ [ TR-M13 1,2 22 [ [ [ [ [ [ [ TR-MD15 1,2 17 [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 33

34 Břitové destičky XNHQ Tolerance: l = ±0,025 s = ±0,013 Rozměry v mm Velikost d l s ,5 M10/M11 Třídy Povlakované Nepovlak. Cermet Objednací kód r čela Úhel MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 XNHQ EN4-E10 0,8 22 [ [ TN4-M11 0,8 16 [ [ [ TN4-M11 1,6 16 [ [ TN4-M [ TN4-M11 2,4 16 [ TN4-M11 3,1 16 [ TN4-M [ TN4-M [ TN4-M [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 34

35 Břitové destičky XO.X06 Tolerance: XOEX D = ±0,025 s = ±0,025 XOMX D = ±0,03 s = ±0,05 Rozměry v mm Velikost d l s XO..06 6,9 2,45 E03 M05 Třídy Povlakované Nepovlak. (Tbl-Cermet) Objednací kód r čela Úhel MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 XOEX FR-E03 0,4 30 [ [ [ XOMX R-M05 0,4 24 [ [ [ [ R-M05 0,8 24 [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 35

36 Břitové destičky XOMX10 Tolerance: D = ±0,03 s = ±0,05 Rozměry v mm Velikost d l s XO..10 9,79 3,83 M09 Třídy Povlakované Nepovlak. Cermet Objednací kód r čela Úhel MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 XOMX 10T304TR-M09 0,4 15 [ [ [ [ [ [ [ [ [ 10T308TR-M09 0,8 15 [ [ [ [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 36

37 Břitové destičky XO.X12 Tolerance: XOEX D = ±0,025 s = ±0,025 XOMX D = ±0,03 s = ±0,05 Rozměry v mm Velikost d l s XO ,8 5,05 M07 M12 ME08 Třídy Povlakované Nepovlak. Cermet Objednací kód r čela Úhel MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 XOMX TR-ME08 0,4 25 [ [ [ [ [ TR-ME08 0,8 25 [ [ [ [ [ [ [ XOEX R-M07 0,4 20 [ [ [ R-M07 0,8 20 [ [ [ [ [ [ [ ZZR-M07 0,8 20 [ [ [ XOMX TR-M12 0,8 13 [ [ [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 37

38 Břitové destičky XOMX18 Tolerance: XOMX D = ±0,03 s = ±0,05 Rozměry v mm Velikost d l s XO ,5 6,37 M10 M14 Třídy Povlakované Nepovlak. Cermet Objednací kód r čela Úhel MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP1020 XOMX R-M10 0,8 22 [ [ [ [ [ [ TR-M14 0,8 15 [ [ [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 38

39 Břitové destičky Tolerance: 218,19-.. D = ±0,01 R = ±0,01 s = ±0,013-0,07 Velikost Rozměry v mm d l s 100 7,06 2, ,90 3, ,18 4,76 MD08/MD10/MD11 Třídy Objednací kód R r čela Úhel MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F25M F40M S60M HX H15 H25 MP T-MD ,8 0 [ [ [ [ [ [ [ [ [ -125T-T3-MD10 12,5 0,8 0 [ [ [ [ [ [ [ [ [ [ -160T-04-MD ,2 0 [ [ [ [ [ [ [ [ [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 39

40 Břitové destičky R Tolerance: l = ±0,013 s = ±0,010 Rozměry v mm Velikost d l s ,7 12,7 5,4 M07 Třídy Povlakované Nepovlak. Cermet Objednací kód Úhel čela MP1500 MP2500 MP3000 MH1000 MM4500 MK1500 MK2000 MK3000 MS2500 T25M T350M F15M F30M F40M S60M HX H15 H25 MP1020 R M07 0 [ [ [ Skladový standard Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 40

41 Frézování závitů Systém značení Threadmaster Značení DTM = Vrtací fréza Threadmaster TM = Threadmaster Stoupání Průměr stopky Doplňující informace Min průměr závitu Tvar závitu Typ stopky 41

42 Frézování závitů Výběr frézy, destiček a řezných podmínek Monolitní karbidová fréza Threadmaster 1. Obecně Stejnou frézu lze použít pro frézování jak pravých, tak i levých závitů. Metrickou a UN verzi lze použít pouze pro vnitřní závity. Ostatní verze fréz lze použít pro obrábění vnějších i vnitřních závitů. Frézy lze přeostřovat. 2. Výběr průměru frézy Vyhledejte stránky s programem fréz Threadmaster. Vyhledejte sloupec pro požadovaný typ závitu. Vyberte požadovanou rozteč závitu. Je-li více alternativ výběru, vezměte v úvahu, že: - Menší průměr frézy umožňuje menší průměr závitu (minimální průměr závitu najdete v označení). - Větší průměr frézy umožňuje dosáhnout větší hloubky závitů (max. hloubka odpovídá 2x průměru frézy, Dc). 3. Výběr frézy TM: Základní volba TM : Volba pro obrábění oceli a nerezové oceli s pevností v tahu > 900 /mm 2 TM...-H: Volba pro obrábění kalené oceli s tvrdostí HRC. DTM: Vrtání, závitování a srážení jedním nástrojem. Lze použít pro obrábění hliníku a litiny. 4. Výběr řezných podmínek Použijte tabulky začínající na straně 92 pro zařazení obráběného materiálu do materiálové skupiny Seco SMG. Doporučené řezné rychlosti jsou uvedeny na stránce s řeznými podmínkami fréz Threadmaster. Doporučený posuv na zub (= břit) lze nalézt na stránce s řeznými podmínkami fréz Threadmaster. Doporučené posuvy jsou vhodné pro frézování vnějších i vnitřních závitů. Vzorce pro výpočet řezných parametrů jsou na straně 48. Pro dosažení nejlepšího výkonu použijte software pro výpočet řezných parametrů Thread Milling Wizard ( www. secotools.com/customerzone). 5. Faktory obrábění Stoupání závitu je tvořeno šroubovou interpolací. Lze použít posuv po- i proti směru hodinových ručičekvzávislosti na typu závitu a způsobu obrábění (pravý nebo levý), vnější či vnitřní závit. Je doporučeno sousledné frézování a použití chladící kapaliny. Je doporučeno vnitřní chlazení. Kromě závitování kaleného materiálu. Speciální doporučení pro obrábění určitých materiálů lze nalézt na straně s řeznými podmínkami fréz Threadmaster. 42

43 Frézování závitů Výběr frézy, destiček a řezných podmínek Doporučené posuvy Threadmaster Typ frézy TM/MF-M4xXX TM/MF-M5xXX TM/MF-M6xXX TM/MF-M8xXX TM/MF-M10xXX TM/MF-M12xXX TM/MF-M14xXX TM-M20x2.5XX TM-NR.10xXXUN TM-1/4xXXUN TM-5/16xXXUN TM-3/8xXXUN TM-7!/6xXXUN TM-1/2xXXUN TM-9/16xXXUN SMG Posuv, f z mm/zub (mm/břit) 1 0,004 0,006 0,006 0,008 0,010 0,011 0,011 0,015 0,006 0,006 0,008 0,010 0,011 0,011 0, ,003 0,005 0,005 0,007 0,009 0,010 0,010 0,014 0,005 0,005 0,007 0,009 0,010 0,010 0, ,003 0,005 0,005 0,007 0,009 0,010 0,010 0,014 0,005 0,005 0,007 0,009 0,010 0,010 0, ,003 0,005 0,005 0,007 0,009 0,010 0,010 0,014 0,005 0,005 0,007 0,009 0,010 0,010 0, ,003 0,005 0,005 0,007 0,009 0,010 0,010 0,014 0,005 0,005 0,007 0,009 0,010 0,010 0, ,003 0,004 0,006 0,006 0,008 0,012 0,003 0,004 0,006 0,006 0,008 0,008 0, ,002 0,004 0,005 0,005 0,005 0,010 0,002 0,004 0,005 0,005 0,005 0,005 0, ,003 0,005 0,005 0,007 0,009 0,010 0,010 0,014 0,005 0,005 0,007 0,009 0,010 0,010 0, ,003 0,005 0,005 0,007 0,009 0,010 0,010 0,014 0,005 0,005 0,007 0,009 0,010 0,010 0, ,003 0,005 0,005 0,007 0,009 0,010 0,010 0,014 0,005 0,005 0,007 0,009 0,010 0,010 0, ,003 0,004 0,006 0,006 0,008 0,012 0,003 0,004 0,006 0,006 0,008 0,008 0, ,005 0,005 0,009 0,013 0,017 0,018 0,024 0,020 0,005 0,009 0,013 0,017 0,018 0,024 0, ,005 0,005 0,009 0,013 0,017 0,018 0,024 0,020 0,005 0,009 0,013 0,017 0,018 0,024 0, ,004 0,005 0,007 0,009 0,009 0,011 0,014 0,020 0,005 0,007 0,009 0,009 0,011 0,014 0, ,003 0,005 0,005 0,007 0,009 0,010 0,010 0,014 0,005 0,005 0,007 0,009 0,010 0,010 0, ,009 0,010 0,013 0,017 0,018 0,022 0,022 0,023 0,010 0,013 0,017 0,018 0,022 0,022 0, ,009 0,010 0,013 0,017 0,018 0,022 0,022 0,023 0,010 0,013 0,017 0,018 0,022 0,022 0, ,009 0,010 0,013 0,017 0,018 0,022 0,022 0,023 0,010 0,013 0,017 0,018 0,022 0,022 0, ,008 0,010 0,012 0,013 0,015 0,008 0,010 0,012 0,013 0, ,007 0,009 0,011 0,012 0,014 0,007 0,009 0,011 0,012 0, ,003 0,004 0,006 0,006 0,007 0,014 0,003 0,004 0,006 0,006 0,007 0,008 Typ frézy TM-1/8x28W TM-1/4x19W TM-3/8x19W TM-1/8xXXNPT/F TM-1/4xXXNPT/F TM-3/8xXXNPT/F TM-1/2xXXNPT/F SMG Posuv, f z mm/zub (mm/břit) 1 0,010 0,011 0,011 0,011 0,015 0,013 0, ,009 0,010 0,010 0,010 0,014 0,012 0, ,009 0,010 0,010 0,010 0,014 0,012 0, ,009 0,010 0,010 0,010 0,014 0,012 0, ,009 0,010 0,010 0,010 0,014 0,012 0, ,006 0,006 0,006 0,010 0,012 0,011 0, ,005 0,005 0,005 0,009 0,010 0,009 0, ,009 0,010 0,010 0,010 0,014 0,012 0, ,009 0,010 0,010 0,010 0,014 0,012 0, ,009 0,010 0,010 0,010 0,014 0,012 0, ,006 0,006 0,006 0,010 0,012 0,011 0, ,017 0,018 0,024 0,017 0,020 0,016 0, ,017 0,018 0,024 0,017 0,020 0,016 0, ,009 0,011 0,014 0,017 0,020 0,016 0, ,009 0,010 0,010 0,010 0,014 0,012 0, ,015 0,022 0,020 0,020 0,023 0,039 0, ,015 0,022 0,020 0,020 0,023 0,039 0, ,015 0,022 0,020 0,020 0,023 0,039 0, ,010 0,012 0,013 0,009 0,015 0,023 0, ,009 0,011 0,012 0,008 0,014 0,022 0, ,006 0,010 0,009 0, ,006 0,006 0,007 0,008 0,014 0,012 0,007 43

44 Frézování závitů Výběr frézy, destiček a řezných podmínek Doporučené posuvy Threadmaster Typ frézy TM-M1.0x0.25ISO- 3R5-H TM-M1.4x0.30ISO- 3R5-H TM-M1.6x0.35ISO- 3R5-H TM-M2.0x0.40ISO- 3R5-H TM-M2.2x0.45ISO- 3R5-H TM-M2.5x0.45ISO- 3R5-H TM-M4x0.7ISO- 6R5-900 TM-M5x0.8ISO- 6R5-900 TM-M6x1.0ISO- 6R5-900 TM-M8x1.25ISO- 8R5-900 TM-M10x1.5ISO- 10R5-900 TM-M12x1.75ISO- 12R5-900 TM-M14x2.0ISO- 14R5-900 TM-MF12x1.5ISO- 12R5-900 SMG Posuv, f z mm/zub (mm/břit) ,004 0,005 0,005 0,007 0,009 0,010 0,010 0, ,004 0,005 0,005 0,007 0,009 0,010 0,010 0, ,003 0,004 0,004 0,005 0,007 0,007 0,009 0, ,003 0,004 0,007 0,007 0,008 0, ,004 0,006 0,006 0,007 0,009 0,010 0,010 0, ,004 0,005 0,006 0,007 0,009 0,010 0,010 0, ,003 0,004 0,005 0,006 0,009 0,010 0,010 0, ,003 0,004 0,004 0,005 0,007 0,007 0,008 0, Typ frézy TM-M4x0.7ISO- 6R5-H TM-M5x0.8ISO- 6R5-H TM-M6x1.0ISO- 6R5-H TM-M8x1.25ISO- 8R5-H TM-M10x1.5ISO- 10R5-H TM-M12x1.75ISO- 12R5-H TM-MF12x1.5ISO- 12R5-H TM-MF14x1.5ISO- 14R5-H TM-MF16x1.5ISO- 16R5-H SMG Posuv, f z mm/zub (mm/břit) ,002 0,002 0,003 0,003 0,003 0,003 0,003 0,004 0,

45 Frézování závitů Výběr frézy, destiček a řezných podmínek Doporučené posuvy Vrtací fréza Threadmaster Typ frézy DTM-M4x0.7ISO-6R5 DTM-M5x0.8ISO-6R5 DTM-M6x1.0ISO-8R5 DTM-M8x1.25ISO-10R5 DTM-M10x1.5ISO-12R5 DTM-M12x1.75ISO-14R5 SMG f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub ,006 0,006 0,15 0,010 0,18 0,014 0,20 0,018 0,22 0, ,006 0,006 0,15 0,010 0,18 0,014 0,20 0,018 0,22 0, ,005 0,05 0,006 0,06 0,008 0,010 0,010 0, ,004 0,05 0,006 0,06 0,006 0,008 0,010 0, ,30 0,008 0,30 0,009 0,30 0,012 0,30 0,016 0,30 0,017 0,30 0, ,30 0,008 0,30 0,009 0,30 0,012 0,30 0,016 0,30 0,017 0,30 0, ,15 0,008 0,20 0,009 0,25 0,012 0,30 0,016 0,30 0,017 0,30 0, Typ frézy DTM-M14x2.0ISO-16R5 DTM-M16x2.0ISO-16R5 DTM-MF8x1.0ISO-10R5 DTM-MF10x1.0ISO-12R5 DTM-MF12x1.5ISO-12R5 SMG f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub ,25 0,025 0,25 0,025 0,18 0,014 0,20 0,018 0,22 0, ,25 0,025 0,25 0,025 0,18 0,014 0,20 0,018 0,22 0, ,015 0,18 0,015 0,06 0,010 0,010 0, ,011 0,16 0,011 0,06 0,008 0,010 0, ,30 0,021 0,30 0,021 0,30 0,016 0,30 0,017 0,30 0, ,30 0,021 0,30 0,021 0,30 0,016 0,30 0,017 0,30 0, ,30 0,021 0,30 0,021 0,30 0,016 0,30 0,017 0,30 0,

46 Frézování závitů Výběr frézy, destiček a řezných podmínek Doporučené posuvy Vrtací fréza Threadmaster Typ frézy DTM-1/4x20UNC-8R5 DTM-5/16x18UNC-10R5 DTM-3/8x16UNC-12R5 DTM-1/2x13UNC-14R5 DTM-1/4x28UNF-8R5 DTM-5/16x24UNF-10R5 SMG f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub ,18 0,010 0,18 0,014 0,20 0,018 0,25 0,025 0,18 0,010 0,18 0, ,18 0,010 0,18 0,014 0,20 0,018 0,25 0,025 0,18 0,010 0,18 0, ,06 0,008 0,010 0,010 0,015 0,06 0,008 0, ,06 0,006 0,008 0,010 0,011 0,06 0,006 0, ,30 0,012 0,30 0,016 0,30 0,017 0,30 0,021 0,30 0,012 0,30 0, ,30 0,012 0,30 0,016 0,30 0,017 0,30 0,021 0,30 0,012 0,30 0, ,30 0,012 0,30 0,016 0,30 0,017 0,30 0,021 0,30 0,012 0,30 0, Typ frézy DTM-3/8x16UNF-12R5 DTM-1/2x20UNF-14R5 DTM-1/8x28W-12R5 DTM-1/4x19W-16R5 SMG f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub f mm/ot f z mm/zub ,20 0,018 0,25 0,025 0,25 0,018 0,25 0, ,20 0,018 0,25 0,025 0,25 0,018 0,25 0, ,010 0,015 0,010 0, ,010 0,011 0,010 0, ,30 0,017 0,30 0,021 0,30 0,014 0,30 0, ,30 0,017 0,30 0,021 0,30 0,014 0,30 0, ,30 0,017 0,30 0,021 0,30 0,014 0,30 0,

47 Frézování závitů Výběr frézy, destiček a řezných podmínek Doporučené posuvy Threadmaster : Doporučené posuvy pro jemný metrický závit (TM-MF..), viz TM-M... výše. Na vstupní křivce snižte posuv o 50%. Na výstupní křivce zvyšte posuv o 50%. Na vstupní a výstupní křivce nastavte axiální posuv frézy na 15% stoupání. U materiálových skupin 1-4, 8-10 a 15 nechte přídavek 0,05 mm v a e pro dokončovací řez. U materiálových skupin 5, 6, 11, 21 a 22 odeberte 2/3 a e prvním řezu a zbývající 1/3 ve druhém řezu. U materiálové skupiny 7 odeberte 1/3 a e v prvním řezu, 1/3 a e ve druhém řezu a zbývající 1/3 ve třetím řezu. U závitů NPT a NPTF odeberte celou hodnotu a e jedním řezem. Je doporučeno chlazení (kromě použití v kalených materiálů - sk. ISO - H). Frézy na metrické a UN závity lze použít pouze pro vnitřní závity. TM-Mini: Levořezné závitování (M4). Pro vstup do materiálu použijte nájezd po spirále. DTM: Použijte přerušování posuvu. Doporučená řezná rychlost TM TM-900 TM-H TM-MINI DTM SMG Řezná rychlost, v c m/min

48 Frézování závitů Výběr frézy, destiček a řezných podmínek Threading Wizard Pro zjednodušení výběru nástroje a řezných podmínek při soustružení závitů nabízí Seco program Threading Wizard, který eliminuje složité programování a výpočty. Program Threading Wizard vybere optimální držák a destičku, navrhne optimální parametry obrábění a vygeneruje CNC program pro řídící systém stroje. Program Threading Wizard je volně ke stažení na Otáčky Řezné rychlosti Rychlost posuvu Posuv na otáčku (ot/min) (m/min) (mm/min) (mm/min) (mm/ot) (mm/ot) D c = Průměr frézy mm f = Posuv na otáčku mm/ot f z = Posuv na zub mm/zub z c = Efektivní počet zubů pro výpočet rychlosti posuvu nebo posuvu na otáčku (viz níže) n = Otáčky ot/min v c = Řezné rychlosti m/min v f = Rychl. posuvu mm/min z n = Počet zubů 48

49 Frézování závitů Frézy Threadmaster Monolitní karbidové frézy na závity pro frézování menších závitů Doporučené řezné podmínky - viz str Vnitřní chlazení Rozměry v mm Profil závitu Objednací kód Závit p tpi D c dm m l c l p l 2 l 3 Metrický základní TM-M4X0.7ISO-6R5 M4 0,7 3, ,0 3 TM-M4X0.7ISO-6R5-900 M4 0,7 3, ,0 3 TM-M4X0.7ISO-6R5-H M4 0,7 3, ,3 4 TM-M5X0.8ISO-6R5 M5 0,8 3, ,0 3 TM-M5X0.8ISO-6R5-900 M5 0,8 3, ,0 3 TM-M5X0.8ISO-6R5-H M5 0,8 3, ,2 4 TM-M6X1.0ISO-6R5 M6 1,0 4, ,5 3 TM-M6X1.0ISO-6R5-900 M6 1,0 4, ,5 3 TM-M6X1.0ISO-6R5-H M6 1,0 4, ,5 4 TM-M8X1.25ISO-8R5 M8 [ 1,25 6, ,9 3 TM-M8X1.25ISO-8R5-900 M8 [ 1,25 6, ,9 3 TM-M8X1.25ISO-8R5-H M8 1,25 6, ,5 4 TM-M10X1.5ISO-10R5 M10 [ 1,5 7, ,3 3 TM-M10X1.5ISO-10R5-900 M10 [ 1,5 7, ,3 3 TM-M10X1.5ISO-10R5-H M10 1,5 7, ,0 5 TM-M12X1.75ISO-12R5 M12 [ 1,75 9, ,4 3 TM-M12X1.75ISO-12R5-900 M12 [ 1,75 9, ,4 3 TM-M12X1.75ISO-12R5-H M12 1,75 9, ,5 5 TM-M14X2.0ISO-14R5 M14 [ 2,0 10, ,0 4 TM-M14X2.0ISO-14R5-900 M14 [ 2,0 10, ,0 4 TM-M20X2.5ISO-20R5 M20 [ 2,5 15, ,0 4 Metrický jemný TM-MF4X0.5ISO-6R5 M4 0,5 3, ,3 3 TM-MF5X0.5ISO-6R5 M5 0,5 3, ,3 3 TM-MF6X0.75ISO-6R5 M6 0,75 4, ,4 3 TM-MF10X1.0ISO-10R5 M10 [ 1,0 7, ,5 3 TM-MF12X1.5ISO-12R5 M12 [ 1,5 9, ,8 3 TM-MF12X1.5ISO-12R5-900 M12 [ 1,5 9, ,8 3 TM-MF12X1.5ISO-12R5-H M12 1,5 9, ,9 5 TM-MF14X1.5ISO-14R5-H M14 1,5 10, ,4 5 TM-MF16X1.5ISO-16R5-H M16 1,5 12, ,9 5 UNC TM-NR.10X24UNC-6R5 No , ,1 3 TM-1/4X20UNC-6R5 1/4 20 4, ,6 3 TM-5/16X18UNC-8R5 5/16 [ 18 6, ,2 3 TM-3/8X16UNC-10R5 3/8 [ 16 7, ,8 3 TM-7/16X14UNC-12R5 7/16 [ 14 8, ,7 3 TM-1/2X13UNC-12R5 1/2 [ 13 9, ,4 3 TM-9/16X12UNC-14R5 9/16 [ 12 10, ,7 4 Počet břitů Dostupnost ověřte prosím v aktuálním ceníku a seznamu produktů na skladě. 49

50 Frézování závitů Frézy Profil závitu Objednací kód Závit UNF NPT NPTF BSP Vnitřní chlazení Rozměry v mm p tpi D c dm m l c l p l 2 l 3 TM-NR.10X32UNF-6R5 No , ,9 3 TM-1/4X28UNF-6R5 1/4 28 4, ,1 3 TM-5/16X24UNF-8R5 5/16 [ 24 6, ,4 3 TM-3/8X24UNF-10R5 3/8 [ 24 7, ,6 3 TM-7/16X20UNF-12R5 7/16 [ 20 9, ,2 3 TM-1/2X20UNF-12R5 1/2 [ 20 9, ,0 3 TM-9/16X18UNF-14R5 9/16 [ 18 10, ,9 4 TM-1/8X27NPT-12R5 1/8 [ 27 7, ,9 3 TM-1/4X18NPT-16R5 1/4 [ 18 10, ,4 4 TM-3/8X18NPT-18R5 3/8 [ 18 13, ,4 4 TM-1/8X27NPTF-12R5 1/8 [ 27 7, ,9 3 TM-1/4X18NPTF-16R5 1/4 [ 18 10, ,4 4 TM-3/8X18NPTF-18R5 3/8 [ 18 13, ,4 4 TM-1/8X28W-10R5 1/8 [ 28 7, ,4 3 TM-1/4X19W-14R5 1/4 [ 19 10, ,4 3 TM-3/8X19W-18R5 3/8 [ 19 13, ,4 3 Počet břitů 50
