WACO WM868. WACO MiniColl RADIOVÝ KOMUNIKAČNÍ SYSTÉM. software pro automatický sběr a zpracování dat z měřičů, snímačů, indikátorů a čidel. (rev.

Transkript

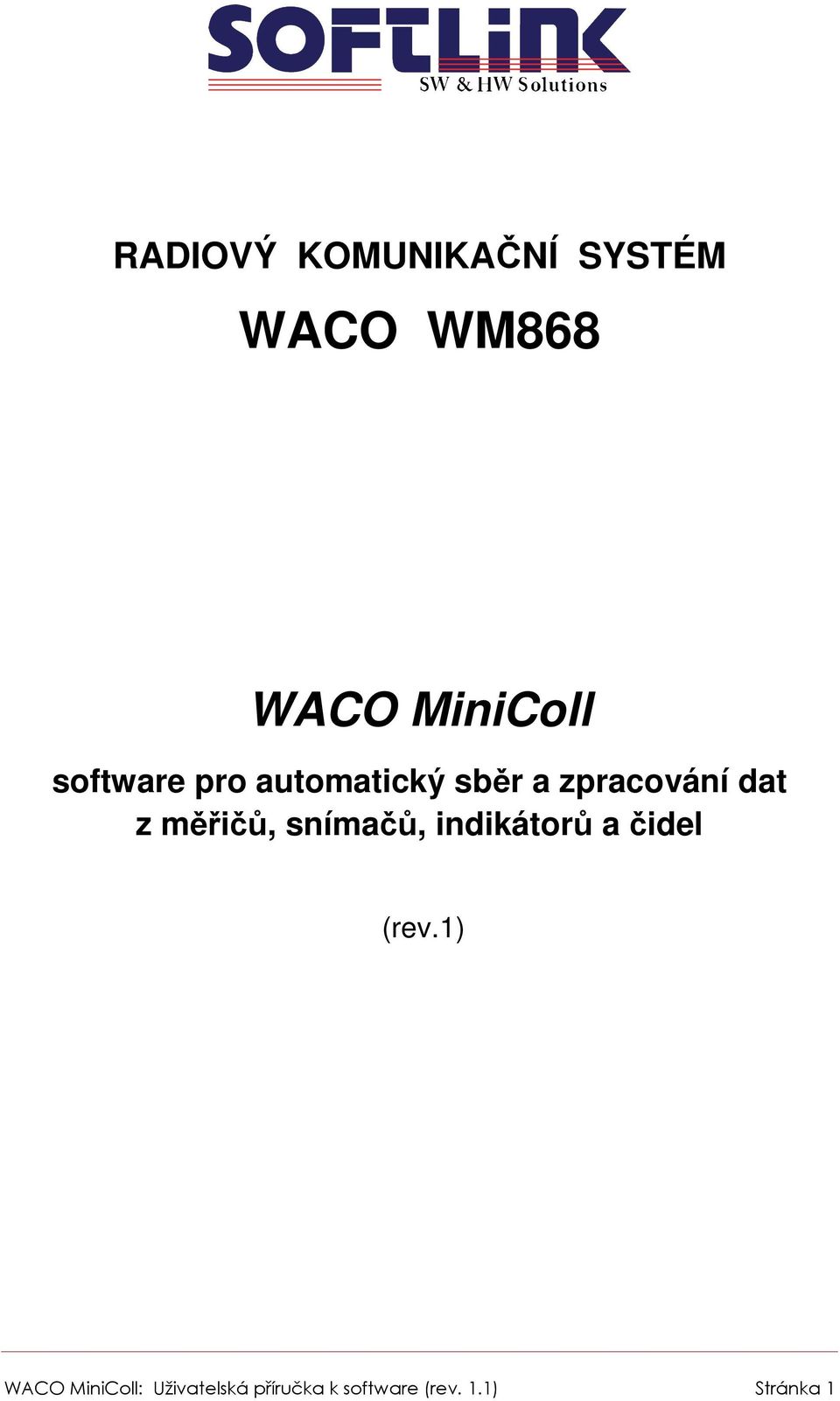

1 RADIOVÝ KOMUNIKAČNÍ SYSTÉM WACO WM868 WACO MiniColl software pro automatický sběr a zpracování dat z měřičů, snímačů, indikátorů a čidel (rev.1) WACO MiniColl: Uživatelská příručka k software (rev. 1.1) Stránka 1

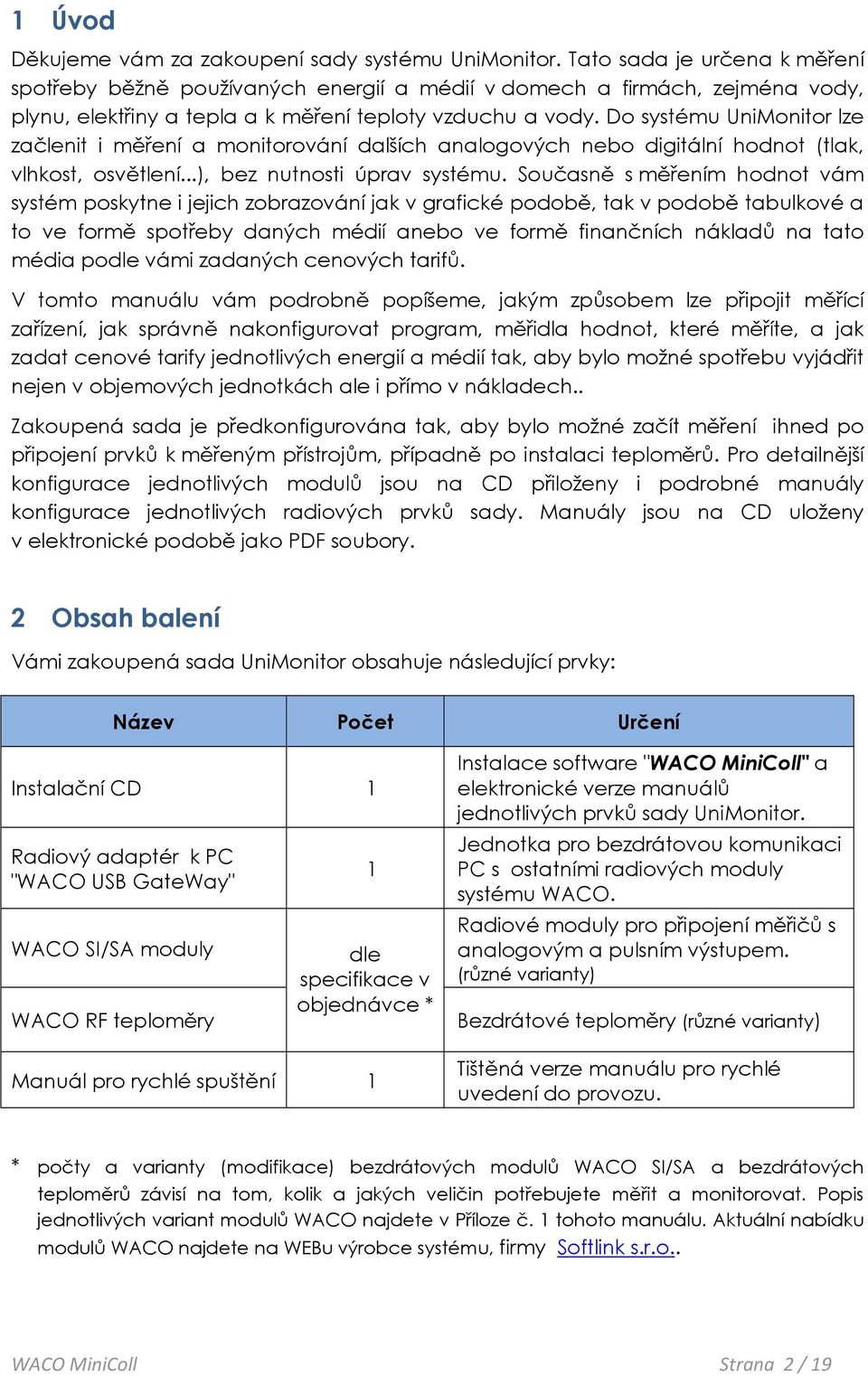

2 1 Úvod Děkujeme vám za zakoupení sady systému UniMonitor. Tato sada je určena k měření spotřeby běžně používaných energií a médií v domech a firmách, zejména vody, plynu, elektřiny a tepla a k měření teploty vzduchu a vody. Do systému UniMonitor lze začlenit i měření a monitorování dalších analogových nebo digitální hodnot (tlak, vlhkost, osvětlení...), bez nutnosti úprav systému. Současně s měřením hodnot vám systém poskytne i jejich zobrazování jak v grafické podobě, tak v podobě tabulkové a to ve formě spotřeby daných médií anebo ve formě finančních nákladů na tato média podle vámi zadaných cenových tarifů. V tomto manuálu vám podrobně popíšeme, jakým způsobem lze připojit měřící zařízení, jak správně nakonfigurovat program, měřidla hodnot, které měříte, a jak zadat cenové tarify jednotlivých energií a médií tak, aby bylo možné spotřebu vyjádřit nejen v objemových jednotkách ale i přímo v nákladech.. Zakoupená sada je předkonfigurována tak, aby bylo možné začít měření ihned po připojení prvků k měřeným přístrojům, případně po instalaci teploměrů. Pro detailnější konfigurace jednotlivých modulů jsou na CD přiloženy i podrobné manuály konfigurace jednotlivých radiových prvků sady. Manuály jsou na CD uloženy v elektronické podobě jako PDF soubory. 2 Obsah balení Vámi zakoupená sada UniMonitor obsahuje následující prvky: Název Počet Určení Instalační CD 1 Radiový adaptér k PC "WACO USB GateWay" WACO SI/SA moduly WACO RF teploměry 1 dle specifikace v objednávce * Manuál pro rychlé spuštění 1 Instalace software "WACO MiniColl" a elektronické verze manuálů jednotlivých prvků sady UniMonitor. Jednotka pro bezdrátovou komunikaci PC s ostatními radiových moduly systému WACO. Radiové moduly pro připojení měřičů s analogovým a pulsním výstupem. (různé varianty) Bezdrátové teploměry (různé varianty) Tištěná verze manuálu pro rychlé uvedení do provozu. * počty a varianty (modifikace) bezdrátových modulů WACO SI/SA a bezdrátových teploměrů závisí na tom, kolik a jakých veličin potřebujete měřit a monitorovat. Popis jednotlivých variant modulů WACO najdete v Příloze č. 1 tohoto manuálu. Aktuální nabídku modulů WACO najdete na WEBu výrobce systému, firmy Softlink s.r.o.. WACO MiniColl Strana 2 / 19

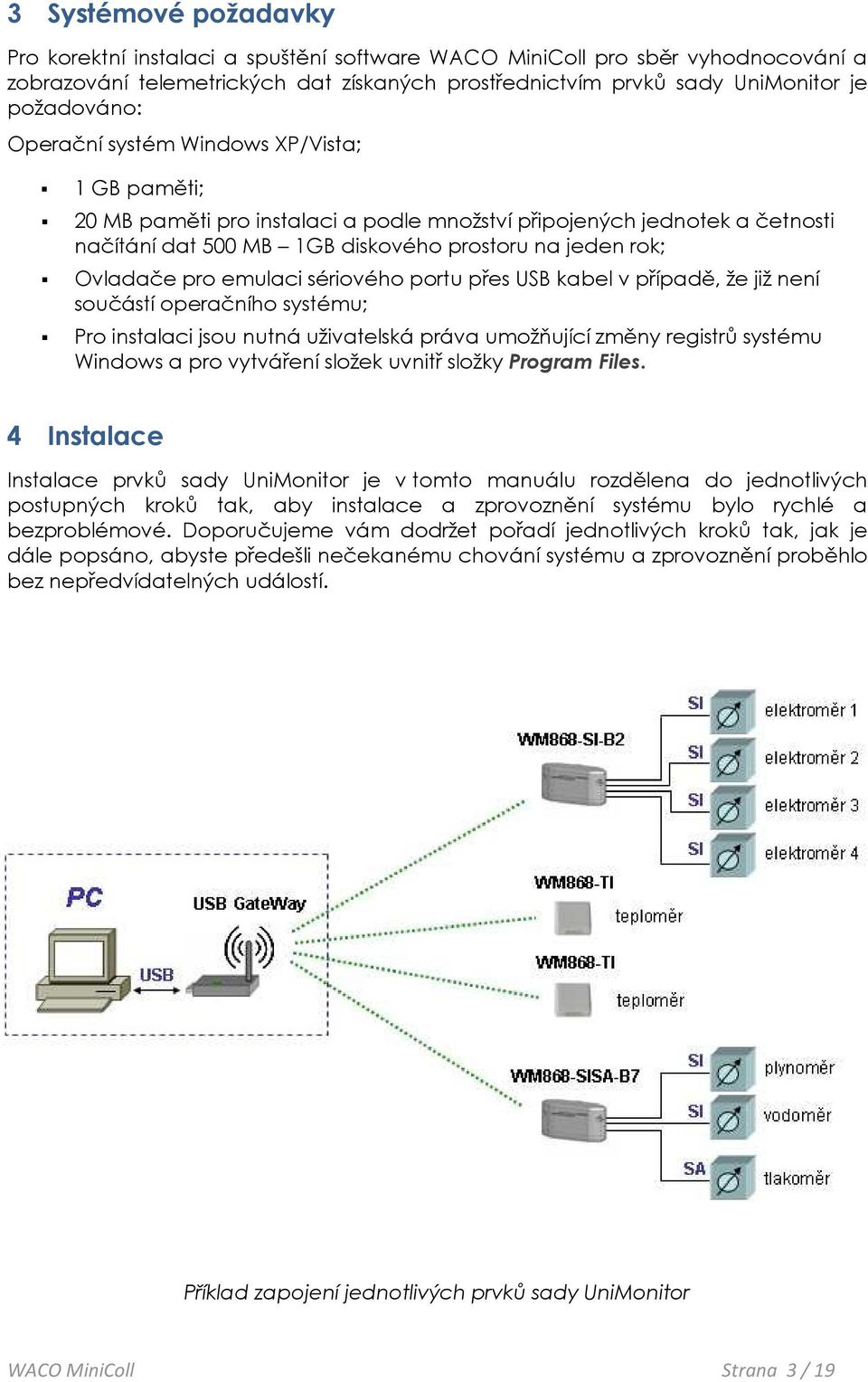

3 3 Systémové požadavky Pro korektní instalaci a spuštění software WACO MiniColl pro sběr vyhodnocování a zobrazování telemetrických dat získaných prostřednictvím prvků sady UniMonitor je požadováno: Operační systém Windows XP/Vista; 1 GB paměti; 20 MB paměti pro instalaci a podle množství připojených jednotek a četnosti načítání dat 500 MB 1GB diskového prostoru na jeden rok; Ovladače pro emulaci sériového portu přes USB kabel v případě, že již není součástí operačního systému; Pro instalaci jsou nutná uživatelská práva umožňující změny registrů systému Windows a pro vytváření složek uvnitř složky Program Files. 4 Instalace Instalace prvků sady UniMonitor je v tomto manuálu rozdělena do jednotlivých postupných kroků tak, aby instalace a zprovoznění systému bylo rychlé a bezproblémové. Doporučujeme vám dodržet pořadí jednotlivých kroků tak, jak je dále popsáno, abyste předešli nečekanému chování systému a zprovoznění proběhlo bez nepředvídatelných událostí. Příklad zapojení jednotlivých prvků sady UniMonitor WACO MiniColl Strana 3 / 19

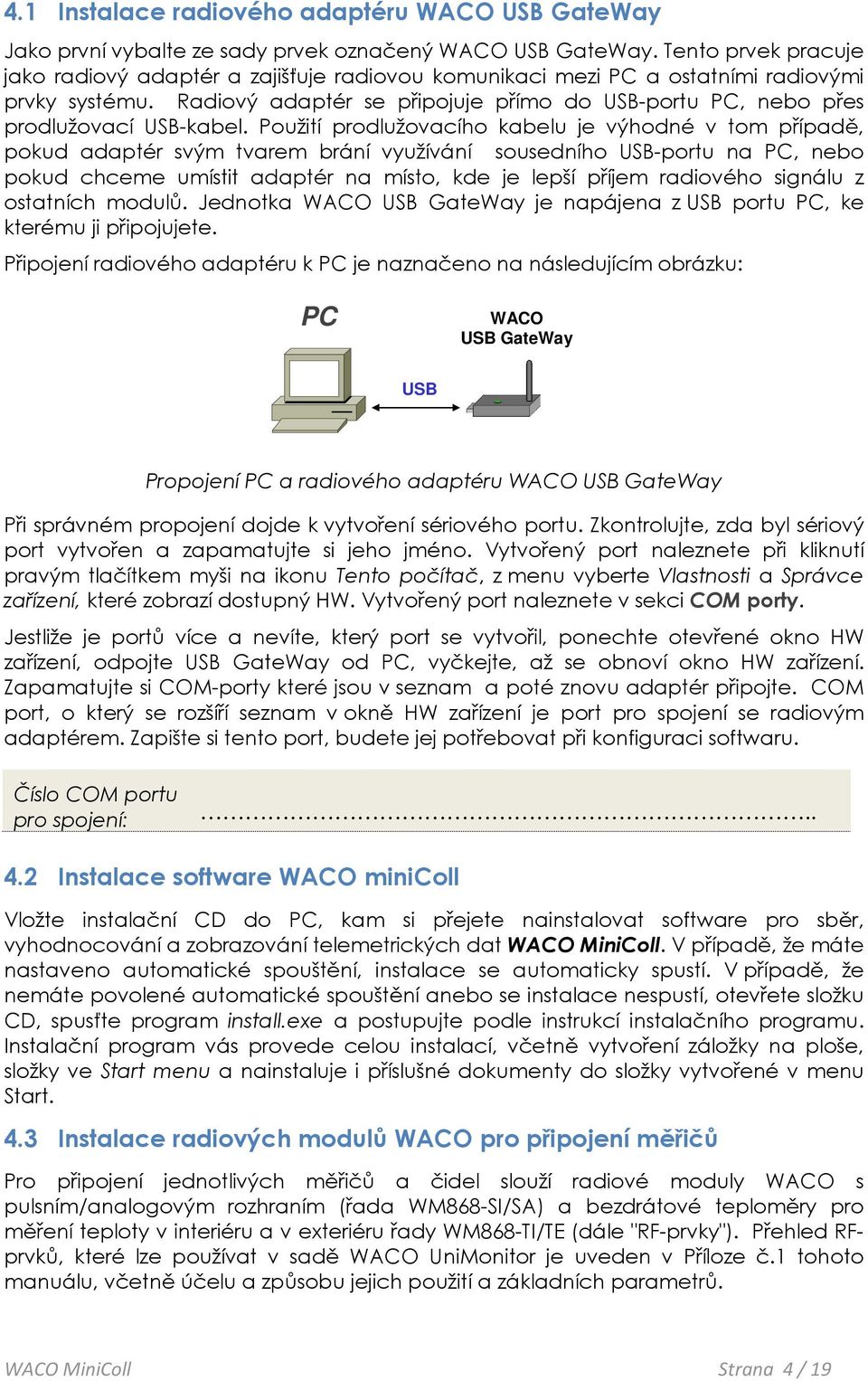

4 4.1 Instalace radiového adaptéru WACO USB GateWay Jako první vybalte ze sady prvek označený WACO USB GateWay. Tento prvek pracuje jako radiový adaptér a zajišťuje radiovou komunikaci mezi PC a ostatními radiovými prvky systému. Radiový adaptér se připojuje přímo do USB-portu PC, nebo přes prodlužovací USB-kabel. Použití prodlužovacího kabelu je výhodné v tom případě, pokud adaptér svým tvarem brání využívání sousedního USB-portu na PC, nebo pokud chceme umístit adaptér na místo, kde je lepší příjem radiového signálu z ostatních modulů. Jednotka WACO USB GateWay je napájena z USB portu PC, ke kterému ji připojujete. Připojení radiového adaptéru k PC je naznačeno na následujícím obrázku: PC WACO USB GateWay USB Propojení PC a radiového adaptéru WACO USB GateWay Při správném propojení dojde k vytvoření sériového portu. Zkontrolujte, zda byl sériový port vytvořen a zapamatujte si jeho jméno. Vytvořený port naleznete při kliknutí pravým tlačítkem myši na ikonu Tento počítač, z menu vyberte Vlastnosti a Správce zařízení, které zobrazí dostupný HW. Vytvořený port naleznete v sekci COM porty. Jestliže je portů více a nevíte, který port se vytvořil, ponechte otevřené okno HW zařízení, odpojte USB GateWay od PC, vyčkejte, až se obnoví okno HW zařízení. Zapamatujte si COM-porty které jsou v seznam a poté znovu adaptér připojte. COM port, o který se rozšíří seznam v okně HW zařízení je port pro spojení se radiovým adaptérem. Zapište si tento port, budete jej potřebovat při konfiguraci softwaru. Číslo COM portu pro spojení: Instalace software WACO minicoll Vložte instalační CD do PC, kam si přejete nainstalovat software pro sběr, vyhodnocování a zobrazování telemetrických dat WACO MiniColl. V případě, že máte nastaveno automatické spouštění, instalace se automaticky spustí. V případě, že nemáte povolené automatické spouštění anebo se instalace nespustí, otevřete složku CD, spusťte program install.exe a postupujte podle instrukcí instalačního programu. Instalační program vás provede celou instalací, včetně vytvoření záložky na ploše, složky ve Start menu a nainstaluje i příslušné dokumenty do složky vytvořené v menu Start. 4.3 Instalace radiových modulů WACO pro připojení měřičů Pro připojení jednotlivých měřičů a čidel slouží radiové moduly WACO s pulsním/analogovým rozhraním (řada WM868-SI/SA) a bezdrátové teploměry pro měření teploty v interiéru a v exteriéru řady WM868-TI/TE (dále "RF-prvky"). Přehled RFprvků, které lze používat v sadě WACO UniMonitor je uveden v Příloze č.1 tohoto manuálu, včetně účelu a způsobu jejich použití a základních parametrů. WACO MiniColl Strana 4 / 19

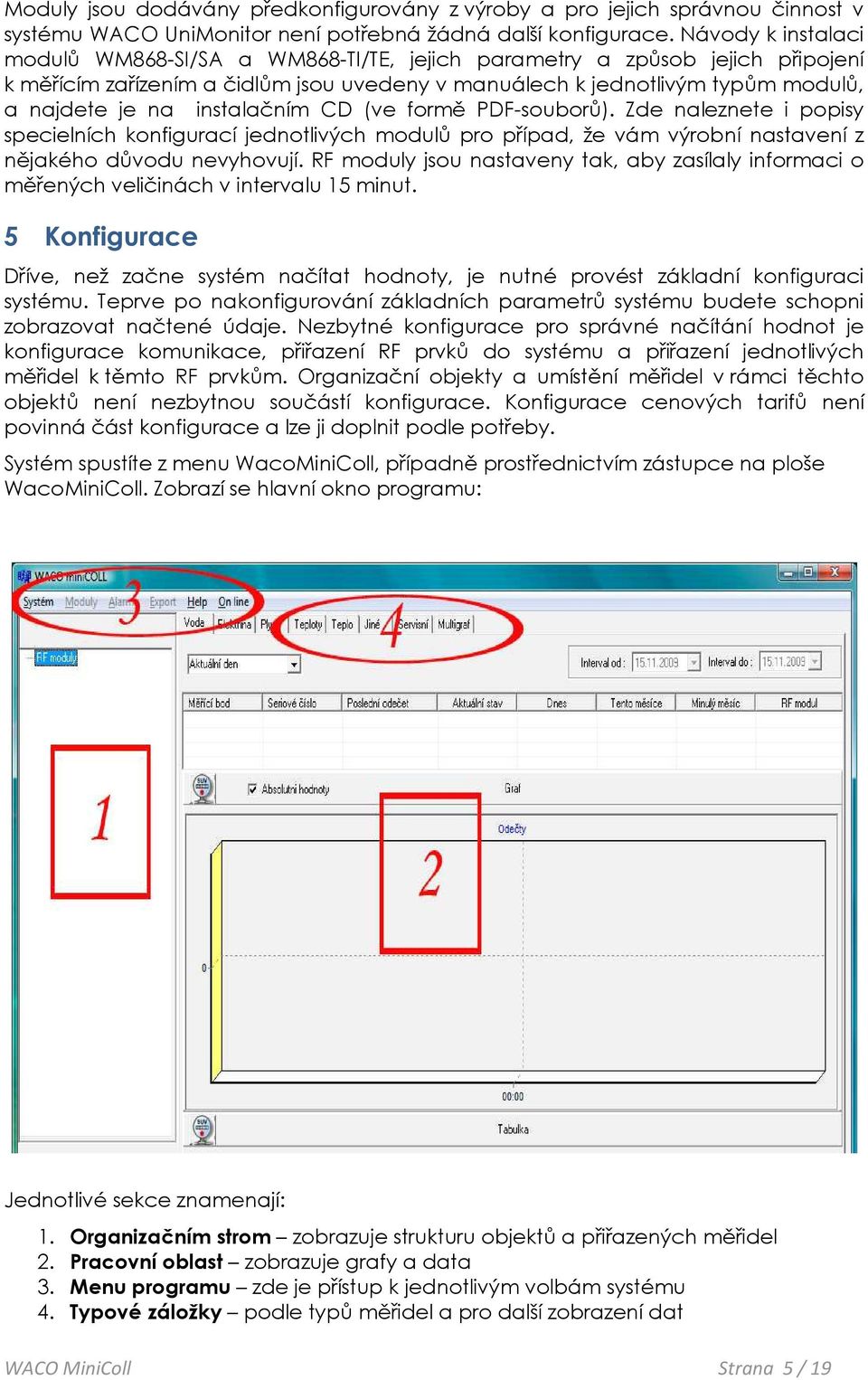

5 Moduly jsou dodávány předkonfigurovány z výroby a pro jejich správnou činnost v systému WACO UniMonitor není potřebná žádná další konfigurace. Návody k instalaci modulů WM868-SI/SA a WM868-TI/TE, jejich parametry a způsob jejich připojení k měřícím zařízením a čidlům jsou uvedeny v manuálech k jednotlivým typům modulů, a najdete je na instalačním CD (ve formě PDF-souborů). Zde naleznete i popisy specielních konfigurací jednotlivých modulů pro případ, že vám výrobní nastavení z nějakého důvodu nevyhovují. RF moduly jsou nastaveny tak, aby zasílaly informaci o měřených veličinách v intervalu 15 minut. 5 Konfigurace Dříve, než začne systém načítat hodnoty, je nutné provést základní konfiguraci systému. Teprve po nakonfigurování základních parametrů systému budete schopni zobrazovat načtené údaje. Nezbytné konfigurace pro správné načítání hodnot je konfigurace komunikace, přiřazení RF prvků do systému a přiřazení jednotlivých měřidel k těmto RF prvkům. Organizační objekty a umístění měřidel v rámci těchto objektů není nezbytnou součástí konfigurace. Konfigurace cenových tarifů není povinná část konfigurace a lze ji doplnit podle potřeby. Systém spustíte z menu WacoMiniColl, případně prostřednictvím zástupce na ploše WacoMiniColl. Zobrazí se hlavní okno programu: Jednotlivé sekce znamenají: 1. Organizačním strom zobrazuje strukturu objektů a přiřazených měřidel 2. Pracovní oblast zobrazuje grafy a data 3. Menu programu zde je přístup k jednotlivým volbám systému 4. Typové záložky podle typů měřidel a pro další zobrazení dat WACO MiniColl Strana 5 / 19

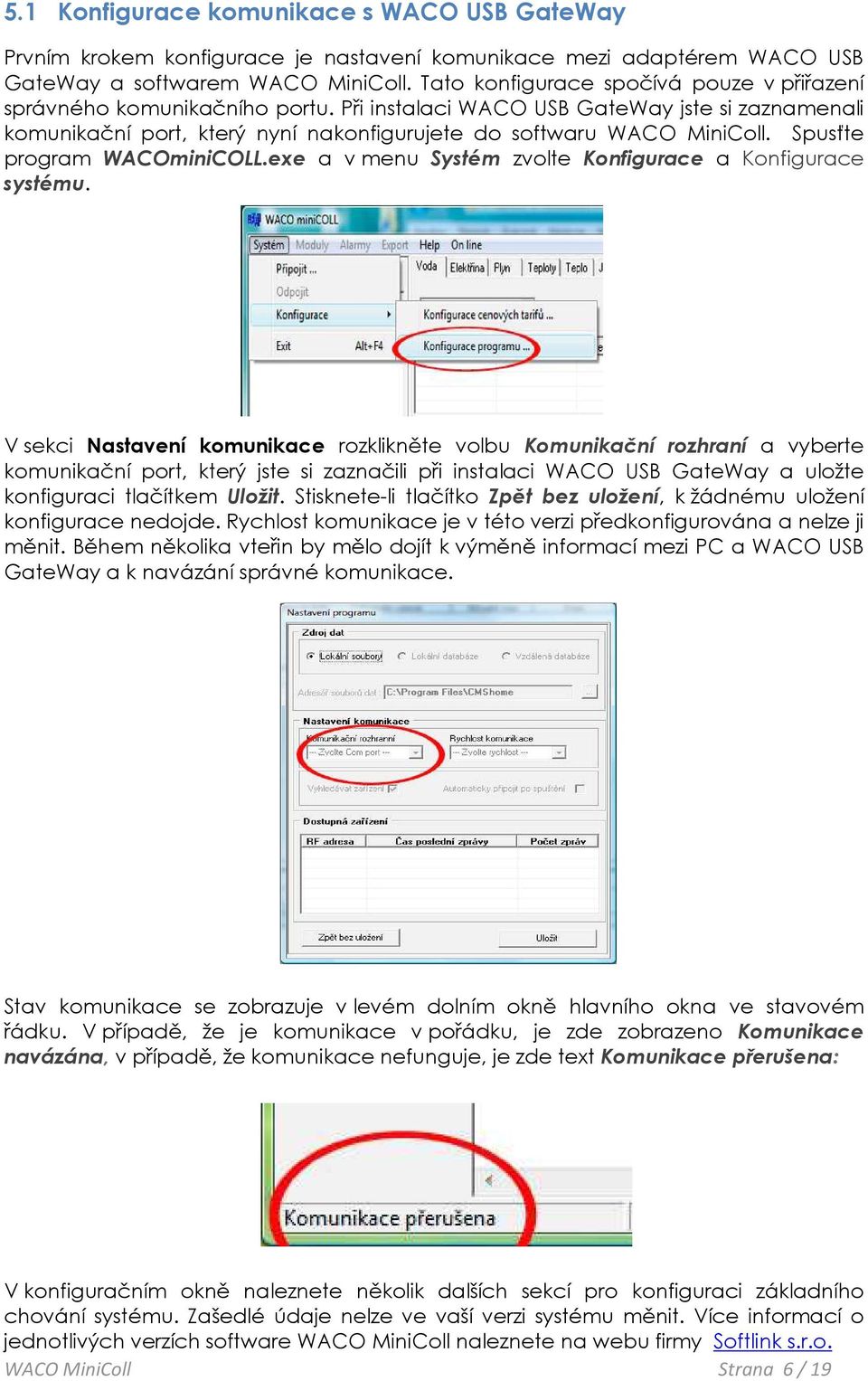

6 5.1 Konfigurace komunikace s WACO USB GateWay Prvním krokem konfigurace je nastavení komunikace mezi adaptérem WACO USB GateWay a softwarem WACO MiniColl. Tato konfigurace spočívá pouze v přiřazení správného komunikačního portu. Při instalaci WACO USB GateWay jste si zaznamenali komunikační port, který nyní nakonfigurujete do softwaru WACO MiniColl. Spusťte program WACOminiCOLL.exe a v menu Systém zvolte Konfigurace a Konfigurace systému. V sekci Nastavení komunikace rozklikněte volbu Komunikační rozhraní a vyberte komunikační port, který jste si zaznačili při instalaci WACO USB GateWay a uložte konfiguraci tlačítkem Uložit. Stisknete-li tlačítko Zpět bez uložení, k žádnému uložení konfigurace nedojde. Rychlost komunikace je v této verzi předkonfigurována a nelze ji měnit. Během několika vteřin by mělo dojít k výměně informací mezi PC a WACO USB GateWay a k navázání správné komunikace. Stav komunikace se zobrazuje v levém dolním okně hlavního okna ve stavovém řádku. V případě, že je komunikace v pořádku, je zde zobrazeno Komunikace navázána, v případě, že komunikace nefunguje, je zde text Komunikace přerušena: V konfiguračním okně naleznete několik dalších sekcí pro konfiguraci základního chování systému. Zašedlé údaje nelze ve vaší verzi systému měnit. Více informací o jednotlivých verzích software WACO MiniColl naleznete na webu firmy Softlink s.r.o. WACO MiniColl Strana 6 / 19

7 5.2 Přidání RF prvků do systému Před přidáním jednotlivých modulů pro snímání dat z měřičů je třeba připojit data k systému. Do připojení dat systém funguje, ale nezaznamenává žádné načtené hodnoty z měřičů a čidel (dále "odečty"). Po připojení dat jsou zaznamenávány odečty pro již nakonfigurované prvky. Připojit data a konfigurovat prvky je možné i v případě, že komunikace je přerušena anebo modul WACO USB GateWay je odpojen. Připojení dat k systému provedete kliknutím na menu Systém a Připojit. V případě, že k systému jsou již připojena nějaká data (tj. jsou nakonfigurovány nějaké RF-prvky), zobrazí se v sekci Organizační strom, tak jak ukazuje příklad na následujícím obrázku: V případě, že ještě neexistují žádné nakonfigurované prvky, je zobrazen pouze oddíl RF moduly. Po připojení dat je možné začít s vlastní konfigurací. "RF moduly" jsou moduly, které slouží pro sběr dat a je nutné je přidat dříve, než přidáváme jednotlivé měřiče ("měřidla"). Na každý RF modul může být připojeno několik různých měřidel, jak zobrazuje obrázek v kapitole Instalace. Bezdrátový teploměr WM868-TI/TE je RF-prvek s integrovaným měřičem, takže z pohledu systému je to jak RF modul, tak i měřidlo a je nutné ho přidat jak u RF modulů, tak i v sekci měřidel. Každý modul má uživatelské jméno, které je volitelné (kupříkladu "Vodoměr v šachtě") a RF adresu (kupříkladu FFFF12C4), která je povinná. Každý modul má RF adresu přidělenou z výroby, tato adresa je v rámci všech systémů WACO unikátní a nelze ji měnit. Kromě údajů o stavu jednotlivých připojených měřidel poskytuje každý modul několik servisních informací, které jsou dostupné v rámci systému a budou popsány v kapitole Práce s programem. RF moduly mají v Organizačním stromu speciální oddíl nazvaný RF moduly: WACO MiniColl Strana 7 / 19

8 Všechny RF moduly, které nakonfigurujete do systému jsou automaticky přidány do tohoto oddílu. Jiné objekty nelze do tohoto oddílu přidávat nebo přesouvat. Zároveň není možné přesouvat objekty z tohoto oddílu do jiných oddílu. Oddíl RF modulů nelze odstranit a je vždy součástí Organizačního stromu. V Příloze č. 2 naleznete tabulku, do které si můžete předpřipravit rozdělení RF modulů pro snadnější zadávání do systému. Modul WACO USB GateWay se do systému nekonfiguruje. Vlastní přidání RF modulu je možné dvěma způsoby. První způsob je kliknutím na volbu Moduly v hlavním menu a dále Nový RF modul: V případě, že zvolíte tento způsob, dojde k otevření okna, které vám umožní zadat RF modul. Druhý způsob je kliknutím pravým tlačítkem myši v sekci Organizačního stromu a v následném menu zvolit Přidej sousední tak jak ukazuje následující obrázek: WACO MiniColl Strana 8 / 19

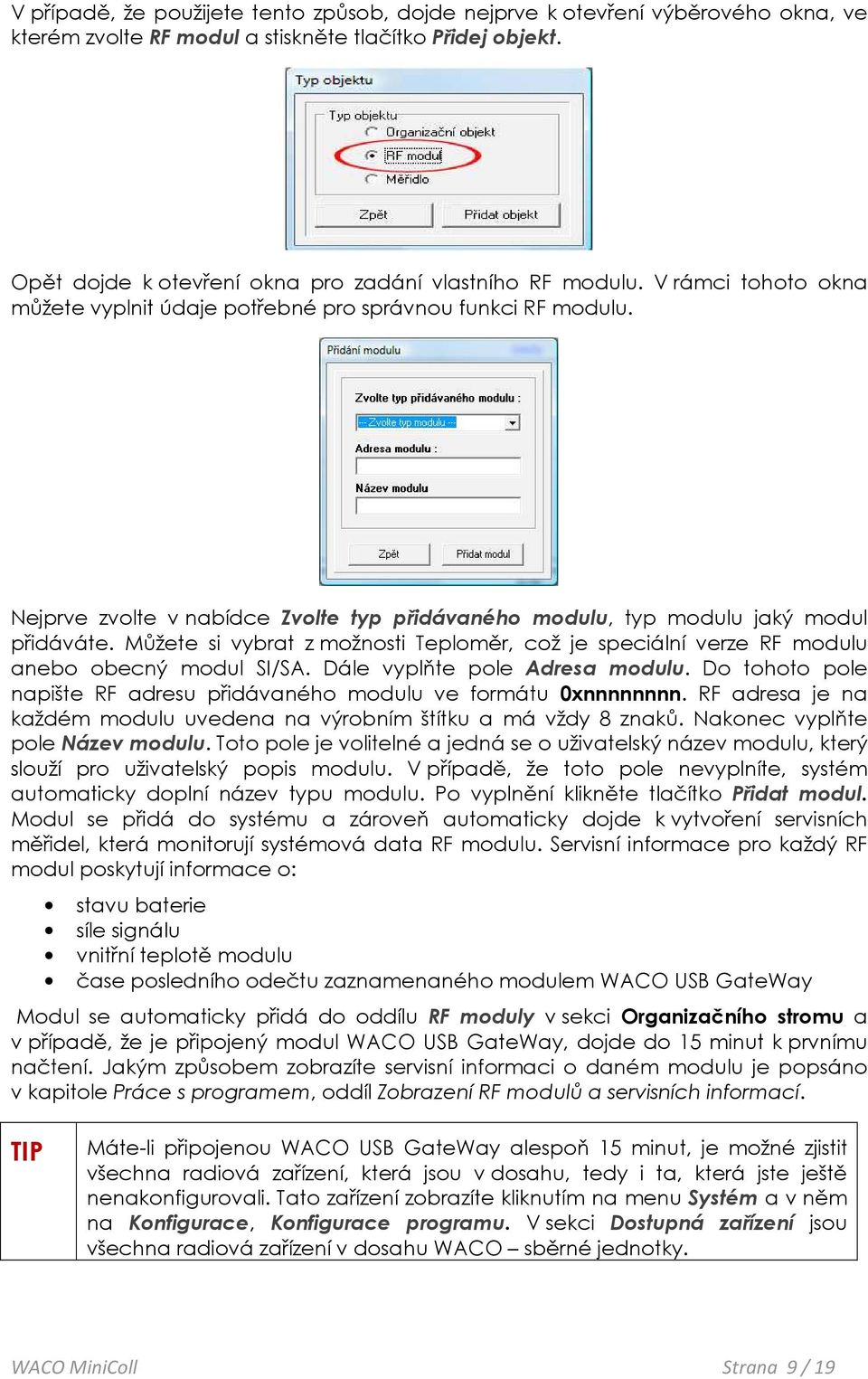

9 V případě, že použijete tento způsob, dojde nejprve k otevření výběrového okna, ve kterém zvolte RF modul a stiskněte tlačítko Přidej objekt. Opět dojde k otevření okna pro zadání vlastního RF modulu. V rámci tohoto okna můžete vyplnit údaje potřebné pro správnou funkci RF modulu. Nejprve zvolte v nabídce Zvolte typ přidávaného modulu, typ modulu jaký modul přidáváte. Můžete si vybrat z možnosti Teploměr, což je speciální verze RF modulu anebo obecný modul SI/SA. Dále vyplňte pole Adresa modulu. Do tohoto pole napište RF adresu přidávaného modulu ve formátu 0xnnnnnnnn. RF adresa je na každém modulu uvedena na výrobním štítku a má vždy 8 znaků. Nakonec vyplňte pole Název modulu. Toto pole je volitelné a jedná se o uživatelský název modulu, který slouží pro uživatelský popis modulu. V případě, že toto pole nevyplníte, systém automaticky doplní název typu modulu. Po vyplnění klikněte tlačítko Přidat modul. Modul se přidá do systému a zároveň automaticky dojde k vytvoření servisních měřidel, která monitorují systémová data RF modulu. Servisní informace pro každý RF modul poskytují informace o: stavu baterie síle signálu vnitřní teplotě modulu čase posledního odečtu zaznamenaného modulem WACO USB GateWay Modul se automaticky přidá do oddílu RF moduly v sekci Organizačního stromu a v případě, že je připojený modul WACO USB GateWay, dojde do 15 minut k prvnímu načtení. Jakým způsobem zobrazíte servisní informaci o daném modulu je popsáno v kapitole Práce s programem, oddíl Zobrazení RF modulů a servisních informací. TIP Máte-li připojenou WACO USB GateWay alespoň 15 minut, je možné zjistit všechna radiová zařízení, která jsou v dosahu, tedy i ta, která jste ještě nenakonfigurovali. Tato zařízení zobrazíte kliknutím na menu Systém a v něm na Konfigurace, Konfigurace programu. V sekci Dostupná zařízení jsou všechna radiová zařízení v dosahu WACO sběrné jednotky. WACO MiniColl Strana 9 / 19

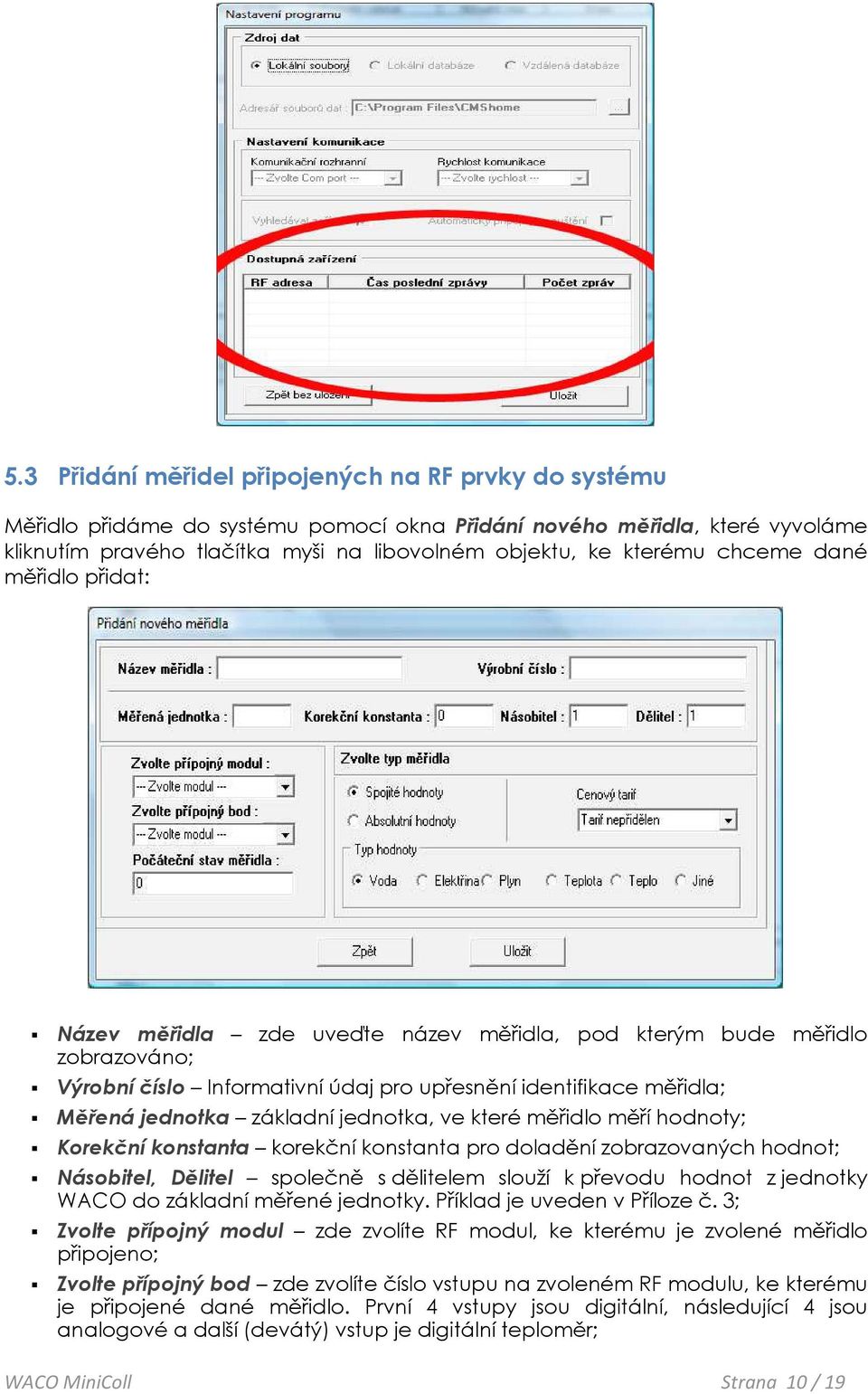

10 5.3 Přidání měřidel připojených na RF prvky do systému Měřidlo přidáme do systému pomocí okna Přidání nového měřidla, které vyvoláme kliknutím pravého tlačítka myši na libovolném objektu, ke kterému chceme dané měřidlo přidat: Název měřidla zde uveďte název měřidla, pod kterým bude měřidlo zobrazováno; Výrobní číslo Informativní údaj pro upřesnění identifikace měřidla; Měřená jednotka základní jednotka, ve které měřidlo měří hodnoty; Korekční konstanta korekční konstanta pro doladění zobrazovaných hodnot; Násobitel, Dělitel společně s dělitelem slouží k převodu hodnot z jednotky WACO do základní měřené jednotky. Příklad je uveden v Příloze č. 3; Zvolte přípojný modul zde zvolíte RF modul, ke kterému je zvolené měřidlo připojeno; Zvolte přípojný bod zde zvolíte číslo vstupu na zvoleném RF modulu, ke kterému je připojené dané měřidlo. První 4 vstupy jsou digitální, následující 4 jsou analogové a další (devátý) vstup je digitální teploměr; WACO MiniColl Strana 10 / 19

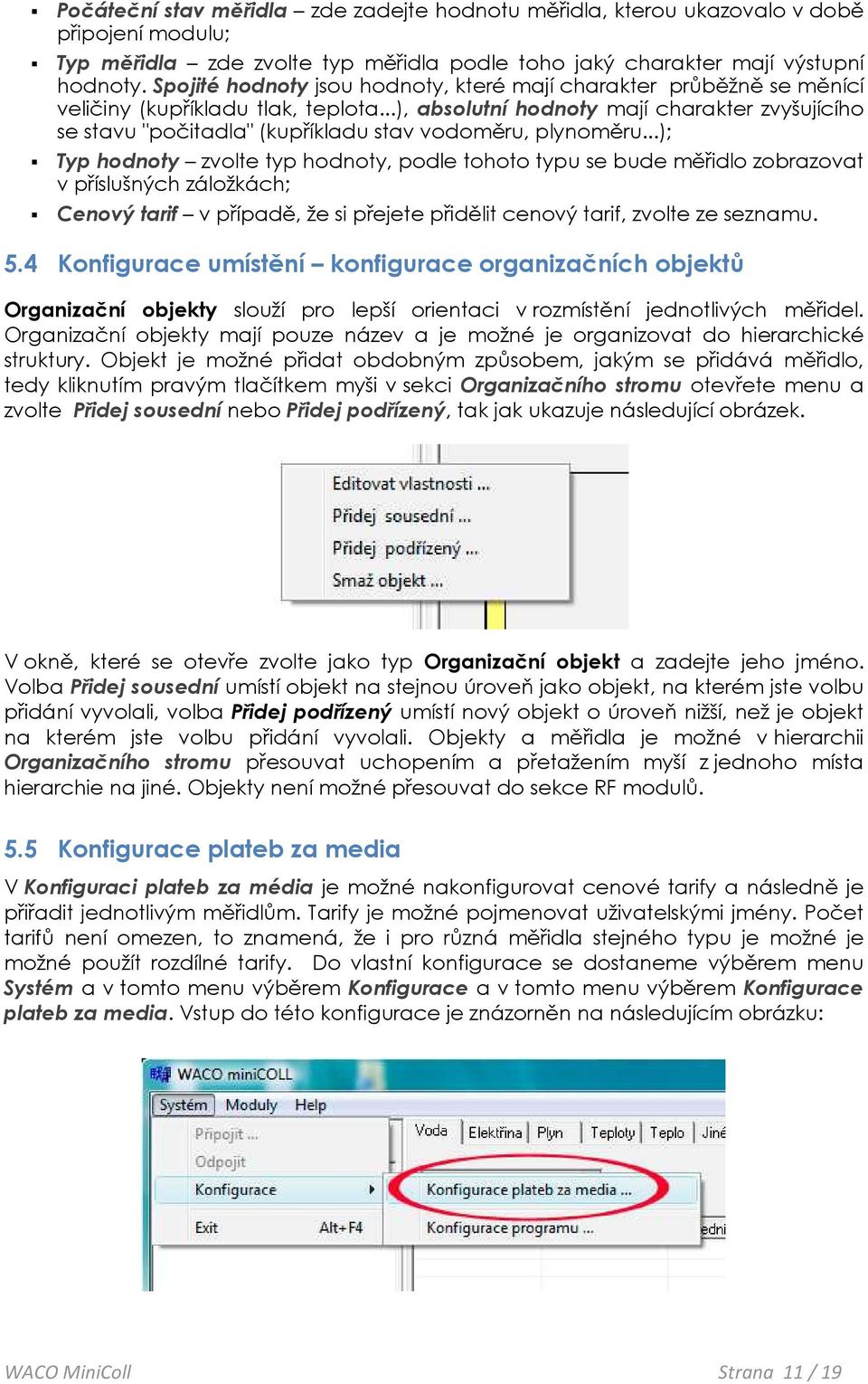

11 Počáteční stav měřidla zde zadejte hodnotu měřidla, kterou ukazovalo v době připojení modulu; Typ měřidla zde zvolte typ měřidla podle toho jaký charakter mají výstupní hodnoty. Spojité hodnoty jsou hodnoty, které mají charakter průběžně se měnící veličiny (kupříkladu tlak, teplota...), absolutní hodnoty mají charakter zvyšujícího se stavu "počitadla" (kupříkladu stav vodoměru, plynoměru...); Typ hodnoty zvolte typ hodnoty, podle tohoto typu se bude měřidlo zobrazovat v příslušných záložkách; Cenový tarif v případě, že si přejete přidělit cenový tarif, zvolte ze seznamu. 5.4 Konfigurace umístění konfigurace organizačních objektů Organizační objekty slouží pro lepší orientaci v rozmístění jednotlivých měřidel. Organizační objekty mají pouze název a je možné je organizovat do hierarchické struktury. Objekt je možné přidat obdobným způsobem, jakým se přidává měřidlo, tedy kliknutím pravým tlačítkem myši v sekci Organizačního stromu otevřete menu a zvolte Přidej sousední nebo Přidej podřízený, tak jak ukazuje následující obrázek. V okně, které se otevře zvolte jako typ Organizační objekt a zadejte jeho jméno. Volba Přidej sousední umístí objekt na stejnou úroveň jako objekt, na kterém jste volbu přidání vyvolali, volba Přidej podřízený umístí nový objekt o úroveň nižší, než je objekt na kterém jste volbu přidání vyvolali. Objekty a měřidla je možné v hierarchii Organizačního stromu přesouvat uchopením a přetažením myší z jednoho místa hierarchie na jiné. Objekty není možné přesouvat do sekce RF modulů. 5.5 Konfigurace plateb za media V Konfiguraci plateb za média je možné nakonfigurovat cenové tarify a následně je přiřadit jednotlivým měřidlům. Tarify je možné pojmenovat uživatelskými jmény. Počet tarifů není omezen, to znamená, že i pro různá měřidla stejného typu je možné je možné použít rozdílné tarify. Do vlastní konfigurace se dostaneme výběrem menu Systém a v tomto menu výběrem Konfigurace a v tomto menu výběrem Konfigurace plateb za media. Vstup do této konfigurace je znázorněn na následujícím obrázku: WACO MiniColl Strana 11 / 19

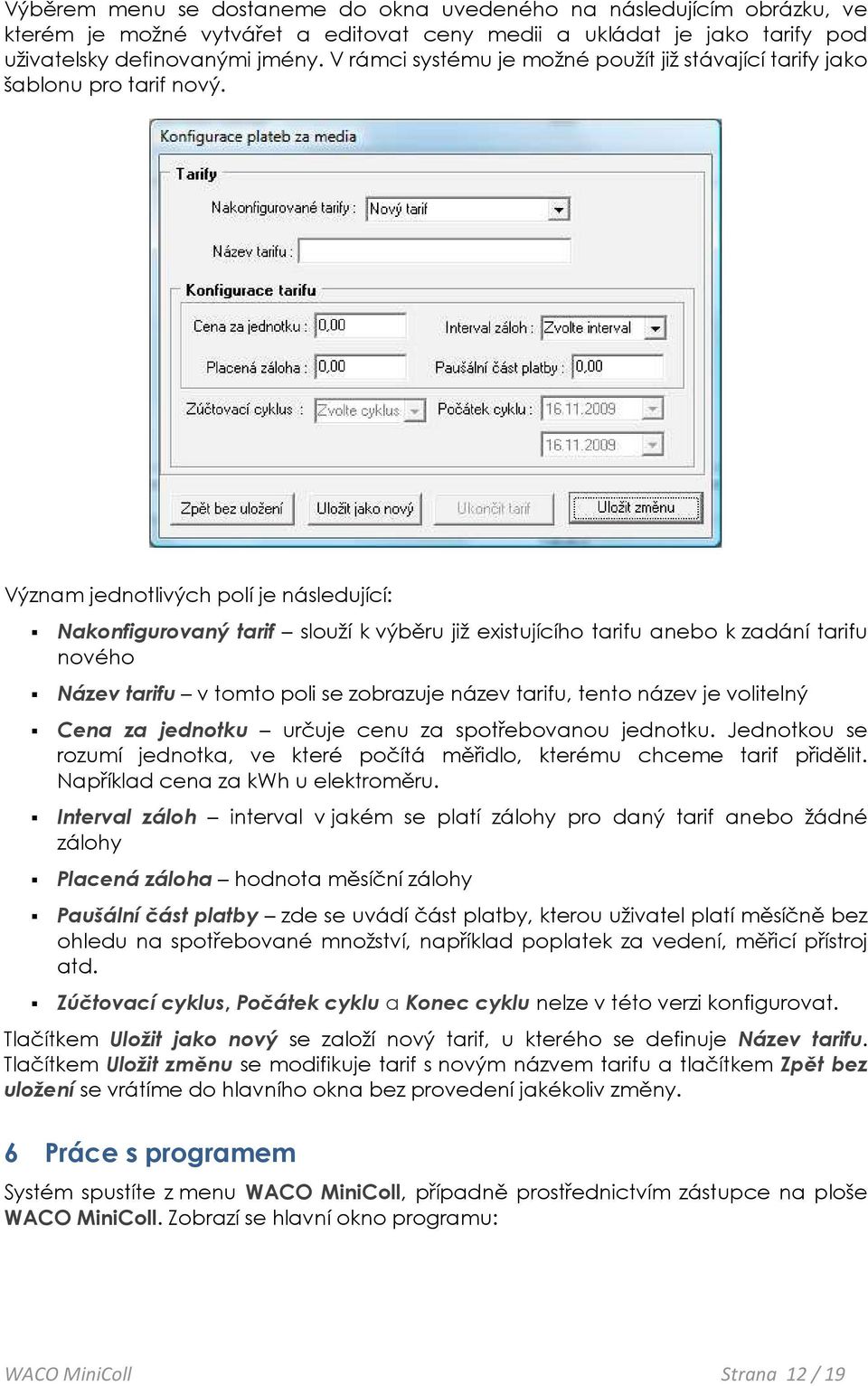

12 Výběrem menu se dostaneme do okna uvedeného na následujícím obrázku, ve kterém je možné vytvářet a editovat ceny medii a ukládat je jako tarify pod uživatelsky definovanými jmény. V rámci systému je možné použít již stávající tarify jako šablonu pro tarif nový. Význam jednotlivých polí je následující: Nakonfigurovaný tarif slouží k výběru již existujícího tarifu anebo k zadání tarifu nového Název tarifu v tomto poli se zobrazuje název tarifu, tento název je volitelný Cena za jednotku určuje cenu za spotřebovanou jednotku. Jednotkou se rozumí jednotka, ve které počítá měřidlo, kterému chceme tarif přidělit. Například cena za kwh u elektroměru. Interval záloh interval v jakém se platí zálohy pro daný tarif anebo žádné zálohy Placená záloha hodnota měsíční zálohy Paušální část platby zde se uvádí část platby, kterou uživatel platí měsíčně bez ohledu na spotřebované množství, například poplatek za vedení, měřicí přístroj atd. Zúčtovací cyklus, Počátek cyklu a Konec cyklu nelze v této verzi konfigurovat. Tlačítkem Uložit jako nový se založí nový tarif, u kterého se definuje Název tarifu. Tlačítkem Uložit změnu se modifikuje tarif s novým názvem tarifu a tlačítkem Zpět bez uložení se vrátíme do hlavního okna bez provedení jakékoliv změny. 6 Práce s programem Systém spustíte z menu WACO MiniColl, případně prostřednictvím zástupce na ploše WACO MiniColl. Zobrazí se hlavní okno programu: WACO MiniColl Strana 12 / 19

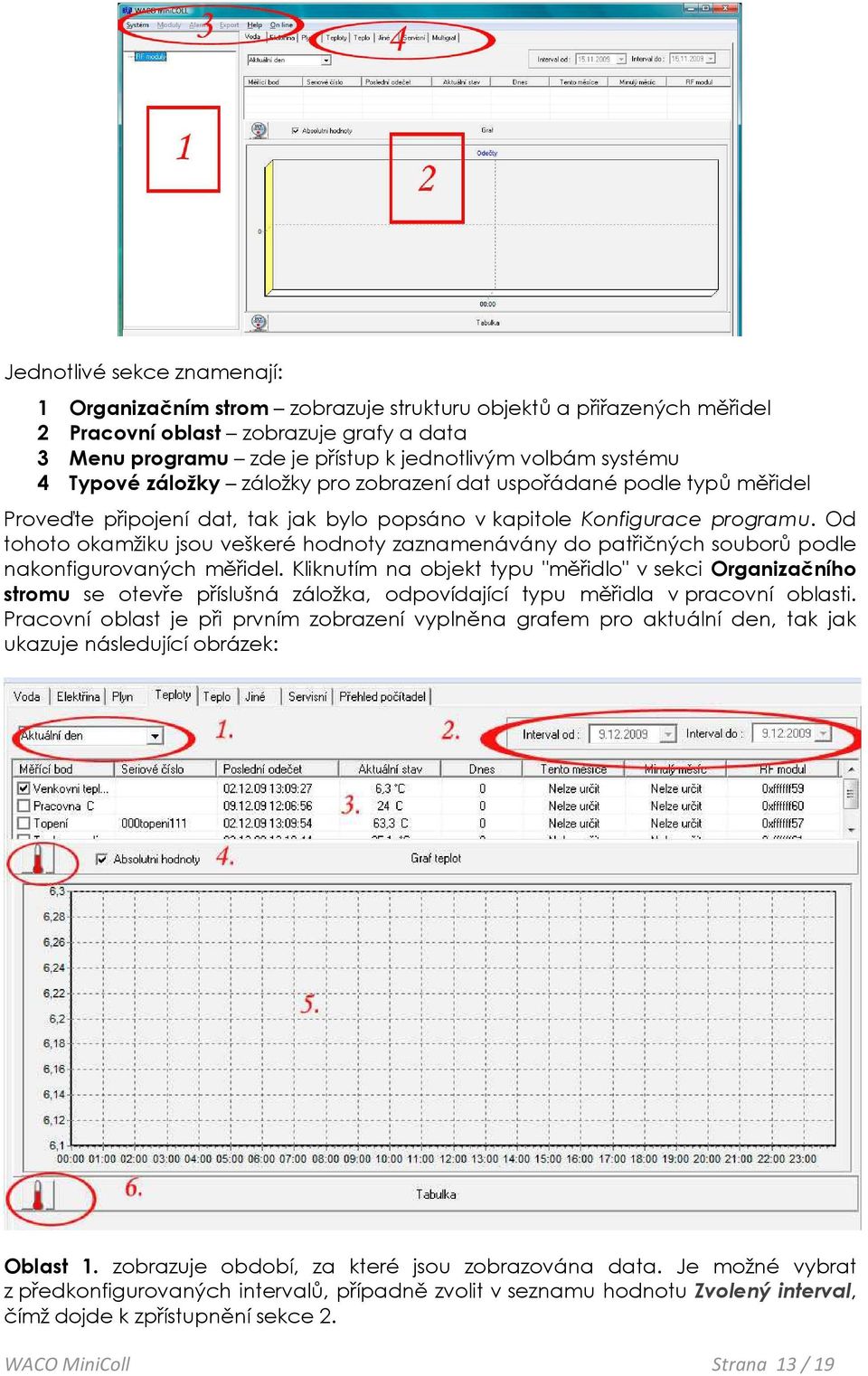

13 Jednotlivé sekce znamenají: 1 Organizačním strom zobrazuje strukturu objektů a přiřazených měřidel 2 Pracovní oblast zobrazuje grafy a data 3 Menu programu zde je přístup k jednotlivým volbám systému 4 Typové záložky záložky pro zobrazení dat uspořádané podle typů měřidel Proveďte připojení dat, tak jak bylo popsáno v kapitole Konfigurace programu. Od tohoto okamžiku jsou veškeré hodnoty zaznamenávány do patřičných souborů podle nakonfigurovaných měřidel. Kliknutím na objekt typu "měřidlo" v sekci Organizačního stromu se otevře příslušná záložka, odpovídající typu měřidla v pracovní oblasti. Pracovní oblast je při prvním zobrazení vyplněna grafem pro aktuální den, tak jak ukazuje následující obrázek: Oblast 1. zobrazuje období, za které jsou zobrazována data. Je možné vybrat z předkonfigurovaných intervalů, případně zvolit v seznamu hodnotu Zvolený interval, čímž dojde k zpřístupnění sekce 2. WACO MiniColl Strana 13 / 19

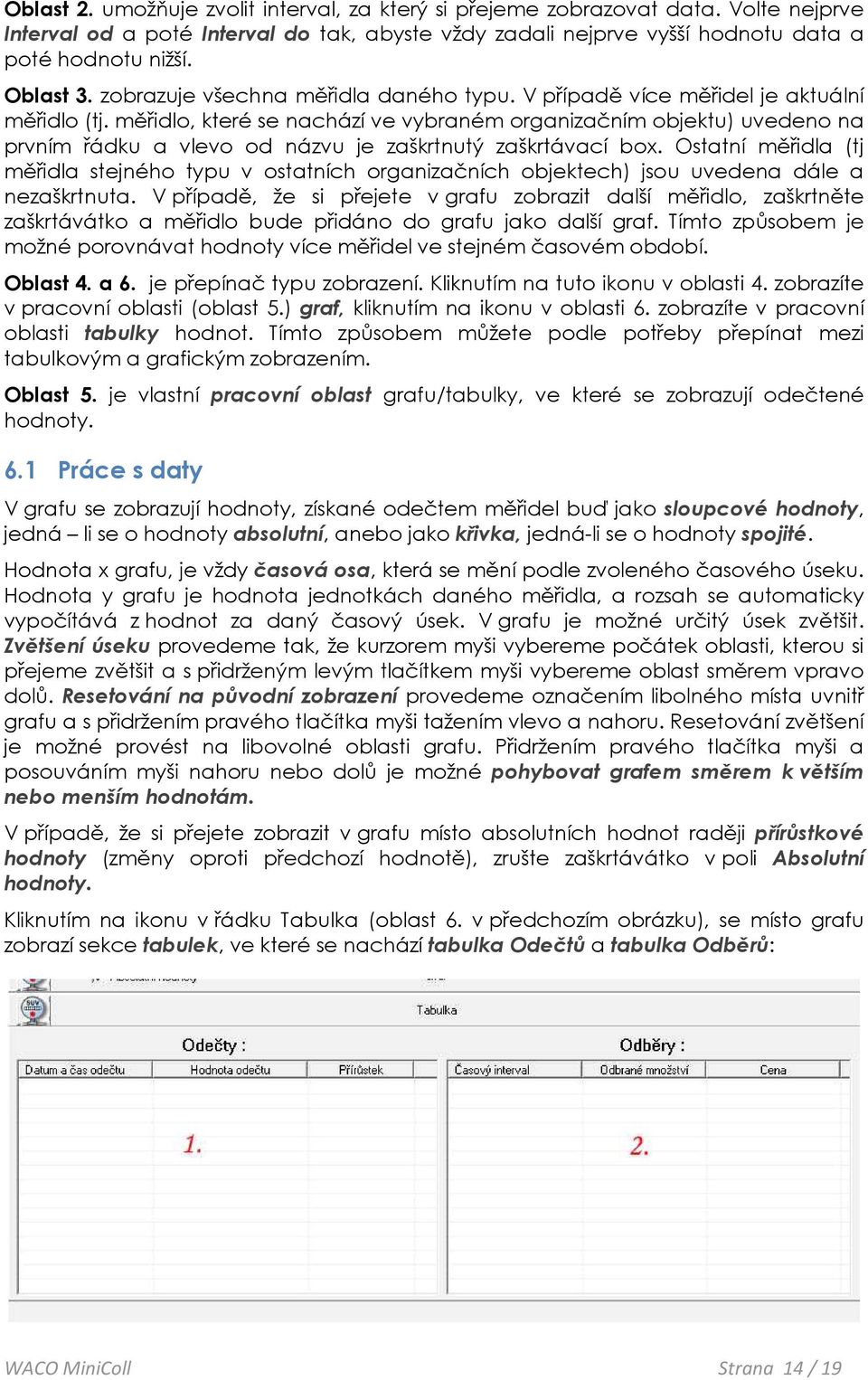

14 Oblast 2. umožňuje zvolit interval, za který si přejeme zobrazovat data. Volte nejprve Interval od a poté Interval do tak, abyste vždy zadali nejprve vyšší hodnotu data a poté hodnotu nižší. Oblast 3. zobrazuje všechna měřidla daného typu. V případě více měřidel je aktuální měřidlo (tj. měřidlo, které se nachází ve vybraném organizačním objektu) uvedeno na prvním řádku a vlevo od názvu je zaškrtnutý zaškrtávací box. Ostatní měřidla (tj měřidla stejného typu v ostatních organizačních objektech) jsou uvedena dále a nezaškrtnuta. V případě, že si přejete v grafu zobrazit další měřidlo, zaškrtněte zaškrtávátko a měřidlo bude přidáno do grafu jako další graf. Tímto způsobem je možné porovnávat hodnoty více měřidel ve stejném časovém období. Oblast 4. a 6. je přepínač typu zobrazení. Kliknutím na tuto ikonu v oblasti 4. zobrazíte v pracovní oblasti (oblast 5.) graf, kliknutím na ikonu v oblasti 6. zobrazíte v pracovní oblasti tabulky hodnot. Tímto způsobem můžete podle potřeby přepínat mezi tabulkovým a grafickým zobrazením. Oblast 5. je vlastní pracovní oblast grafu/tabulky, ve které se zobrazují odečtené hodnoty. 6.1 Práce s daty V grafu se zobrazují hodnoty, získané odečtem měřidel buď jako sloupcové hodnoty, jedná li se o hodnoty absolutní, anebo jako křivka, jedná-li se o hodnoty spojité. Hodnota x grafu, je vždy časová osa, která se mění podle zvoleného časového úseku. Hodnota y grafu je hodnota jednotkách daného měřidla, a rozsah se automaticky vypočítává z hodnot za daný časový úsek. V grafu je možné určitý úsek zvětšit. Zvětšení úseku provedeme tak, že kurzorem myši vybereme počátek oblasti, kterou si přejeme zvětšit a s přidrženým levým tlačítkem myši vybereme oblast směrem vpravo dolů. Resetování na původní zobrazení provedeme označením libolného místa uvnitř grafu a s přidržením pravého tlačítka myši tažením vlevo a nahoru. Resetování zvětšení je možné provést na libovolné oblasti grafu. Přidržením pravého tlačítka myši a posouváním myši nahoru nebo dolů je možné pohybovat grafem směrem k větším nebo menším hodnotám. V případě, že si přejete zobrazit v grafu místo absolutních hodnot raději přírůstkové hodnoty (změny oproti předchozí hodnotě), zrušte zaškrtávátko v poli Absolutní hodnoty. Kliknutím na ikonu v řádku Tabulka (oblast 6. v předchozím obrázku), se místo grafu zobrazí sekce tabulek, ve které se nachází tabulka Odečtů a tabulka Odběrů: WACO MiniColl Strana 14 / 19

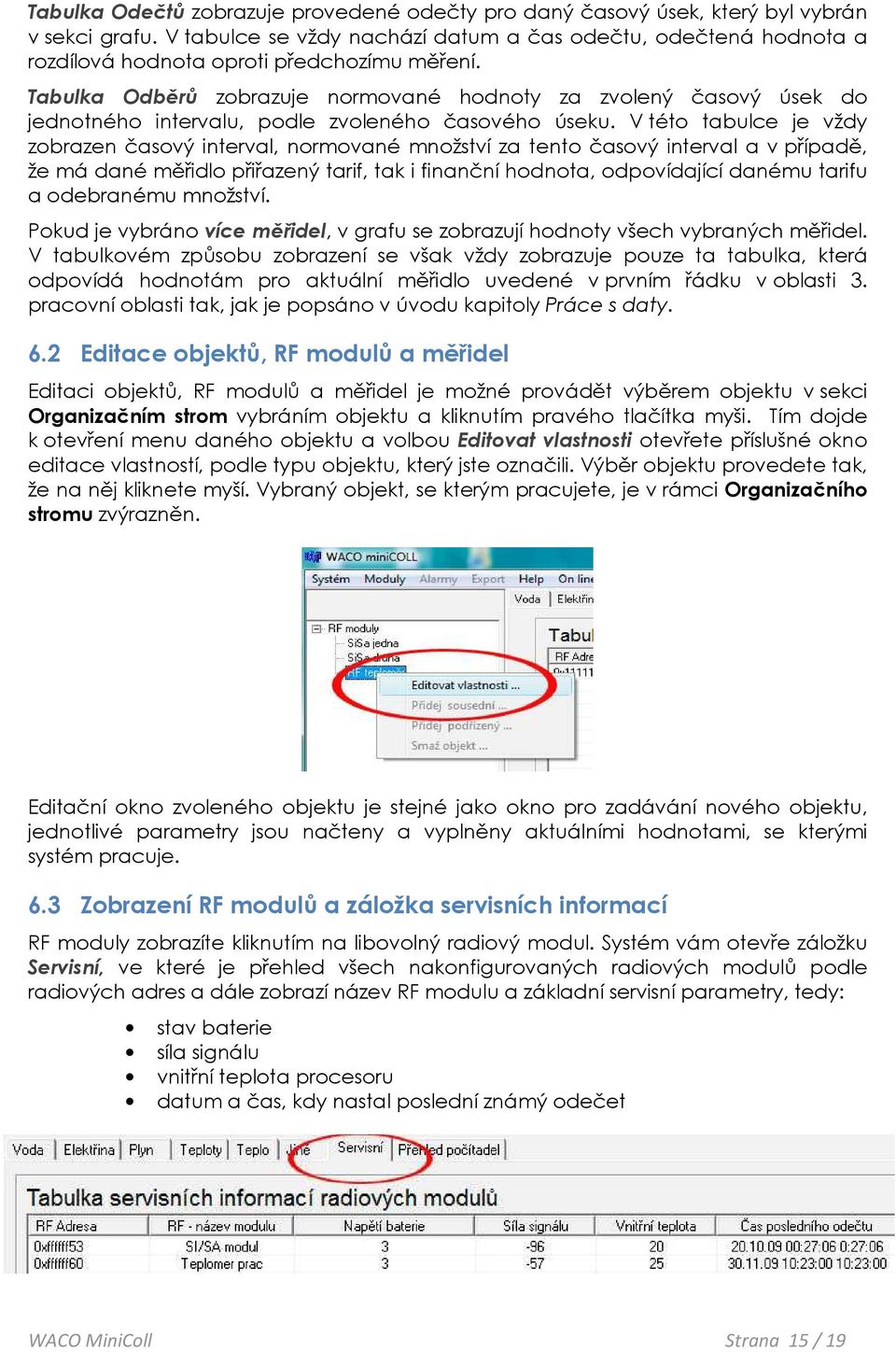

15 Tabulka Odečtů zobrazuje provedené odečty pro daný časový úsek, který byl vybrán v sekci grafu. V tabulce se vždy nachází datum a čas odečtu, odečtená hodnota a rozdílová hodnota oproti předchozímu měření. Tabulka Odběrů zobrazuje normované hodnoty za zvolený časový úsek do jednotného intervalu, podle zvoleného časového úseku. V této tabulce je vždy zobrazen časový interval, normované množství za tento časový interval a v případě, že má dané měřidlo přiřazený tarif, tak i finanční hodnota, odpovídající danému tarifu a odebranému množství. Pokud je vybráno více měřidel, v grafu se zobrazují hodnoty všech vybraných měřidel. V tabulkovém způsobu zobrazení se však vždy zobrazuje pouze ta tabulka, která odpovídá hodnotám pro aktuální měřidlo uvedené v prvním řádku v oblasti 3. pracovní oblasti tak, jak je popsáno v úvodu kapitoly Práce s daty. 6.2 Editace objektů, RF modulů a měřidel Editaci objektů, RF modulů a měřidel je možné provádět výběrem objektu v sekci Organizačním strom vybráním objektu a kliknutím pravého tlačítka myši. Tím dojde k otevření menu daného objektu a volbou Editovat vlastnosti otevřete příslušné okno editace vlastností, podle typu objektu, který jste označili. Výběr objektu provedete tak, že na něj kliknete myší. Vybraný objekt, se kterým pracujete, je v rámci Organizačního stromu zvýrazněn. Editační okno zvoleného objektu je stejné jako okno pro zadávání nového objektu, jednotlivé parametry jsou načteny a vyplněny aktuálními hodnotami, se kterými systém pracuje. 6.3 Zobrazení RF modulů a záložka servisních informací RF moduly zobrazíte kliknutím na libovolný radiový modul. Systém vám otevře záložku Servisní, ve které je přehled všech nakonfigurovaných radiových modulů podle radiových adres a dále zobrazí název RF modulu a základní servisní parametry, tedy: stav baterie síla signálu vnitřní teplota procesoru datum a čas, kdy nastal poslední známý odečet WACO MiniColl Strana 15 / 19

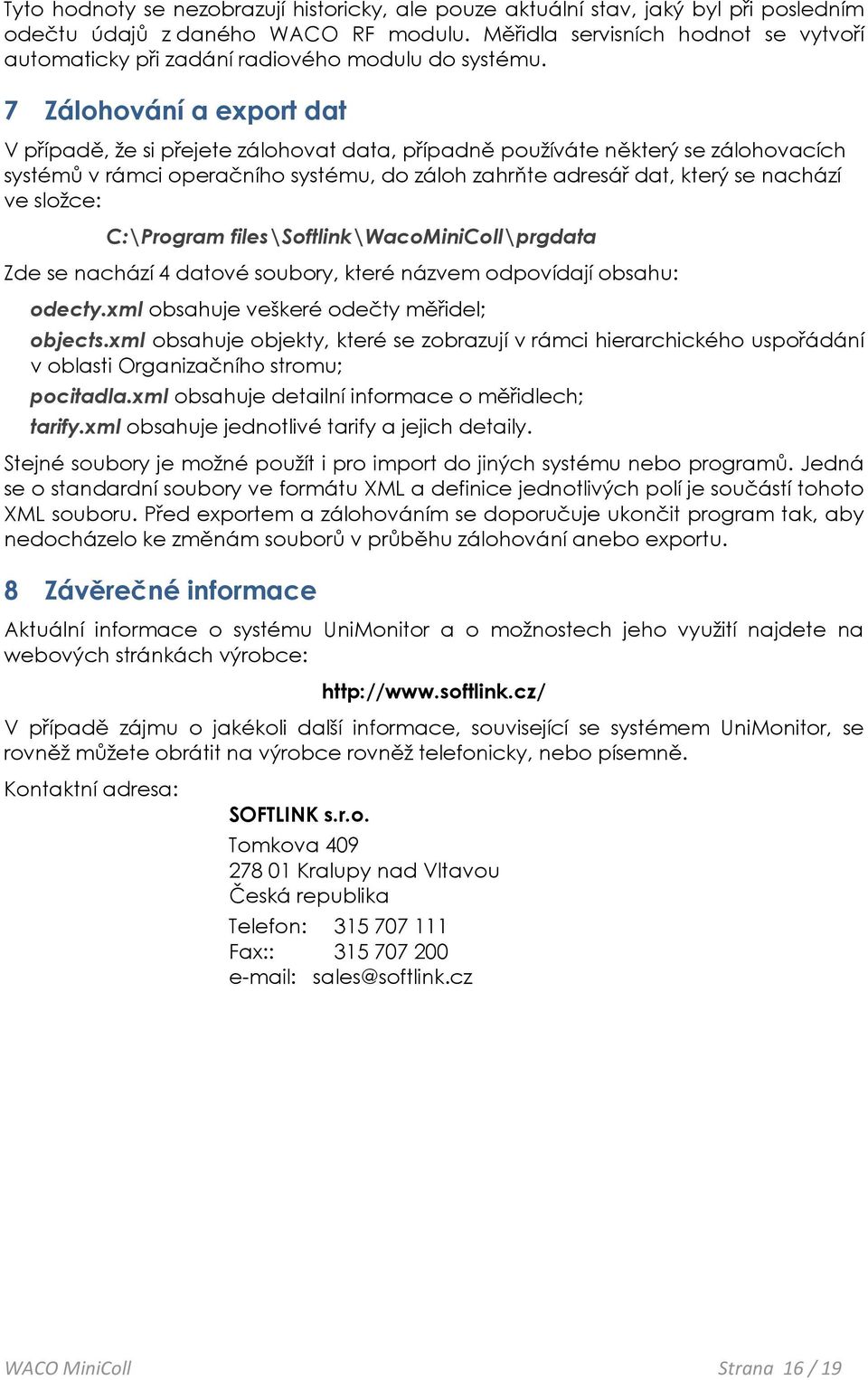

16 Tyto hodnoty se nezobrazují historicky, ale pouze aktuální stav, jaký byl při posledním odečtu údajů z daného WACO RF modulu. Měřidla servisních hodnot se vytvoří automaticky při zadání radiového modulu do systému. 7 Zálohování a export dat V případě, že si přejete zálohovat data, případně používáte některý se zálohovacích systémů v rámci operačního systému, do záloh zahrňte adresář dat, který se nachází ve složce: C:\Program files\softlink\wacominicoll\prgdata Zde se nachází 4 datové soubory, které názvem odpovídají obsahu: odecty.xml obsahuje veškeré odečty měřidel; objects.xml obsahuje objekty, které se zobrazují v rámci hierarchického uspořádání v oblasti Organizačního stromu; pocitadla.xml obsahuje detailní informace o měřidlech; tarify.xml obsahuje jednotlivé tarify a jejich detaily. Stejné soubory je možné použít i pro import do jiných systému nebo programů. Jedná se o standardní soubory ve formátu XML a definice jednotlivých polí je součástí tohoto XML souboru. Před exportem a zálohováním se doporučuje ukončit program tak, aby nedocházelo ke změnám souborů v průběhu zálohování anebo exportu. 8 Závěrečné informace Aktuální informace o systému UniMonitor a o možnostech jeho využití najdete na webových stránkách výrobce: V případě zájmu o jakékoli další informace, související se systémem UniMonitor, se rovněž můžete obrátit na výrobce rovněž telefonicky, nebo písemně. Kontaktní adresa: SOFTLINK s.r.o. Tomkova Kralupy nad Vltavou Česká republika Telefon: Fax:: sales@softlink.cz WACO MiniColl Strana 16 / 19

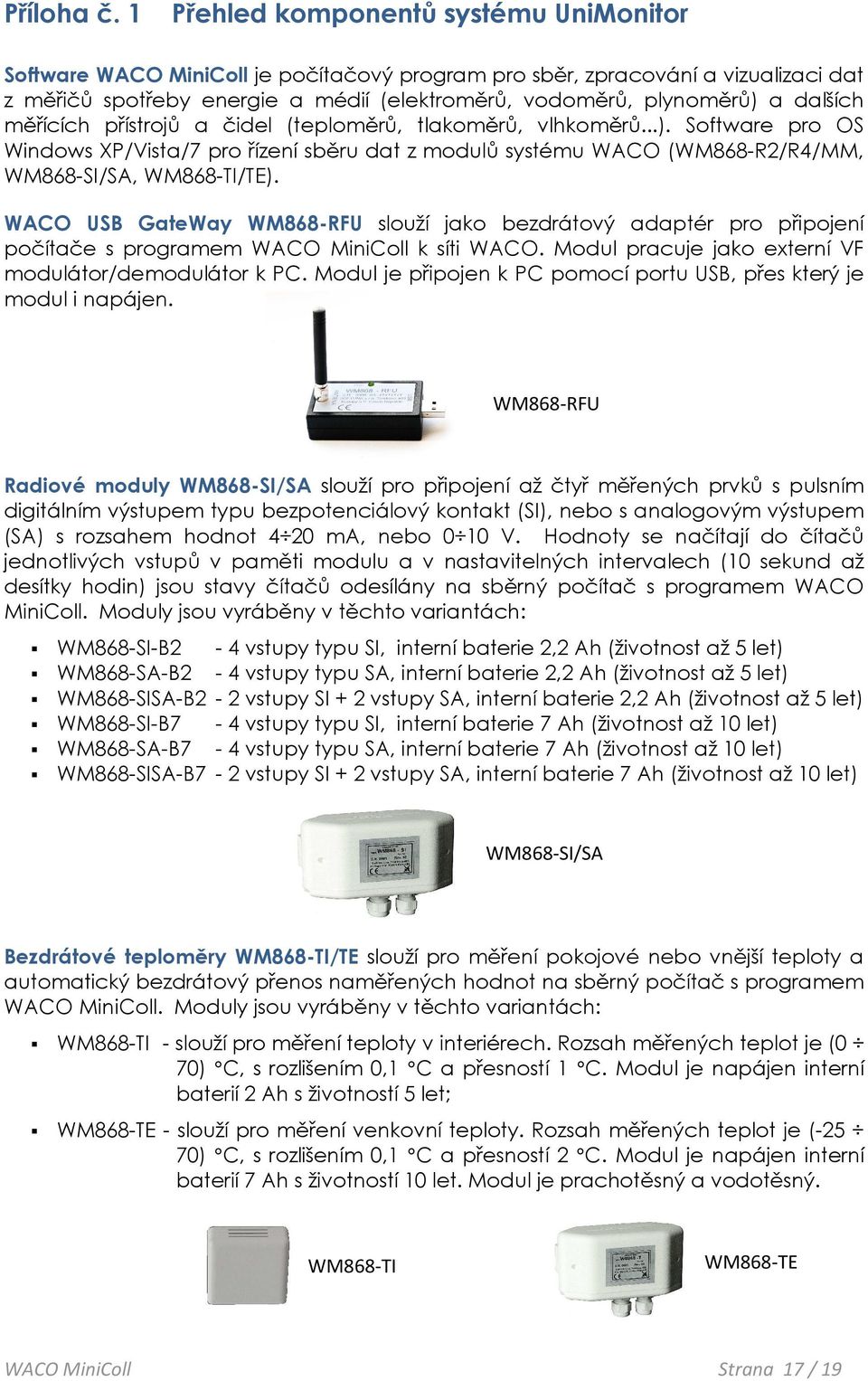

17 Příloha č. 1 Přehled komponentů systému UniMonitor Software WACO MiniColl je počítačový program pro sběr, zpracování a vizualizaci dat z měřičů spotřeby energie a médií (elektroměrů, vodoměrů, plynoměrů) a dalších měřících přístrojů a čidel (teploměrů, tlakoměrů, vlhkoměrů...). Software pro OS Windows XP/Vista/7 pro řízení sběru dat z modulů systému WACO (WM868-R2/R4/MM, WM868-SI/SA, WM868-TI/TE). WACO USB GateWay WM868-RFU slouží jako bezdrátový adaptér pro připojení počítače s programem WACO MiniColl k síti WACO. Modul pracuje jako externí VF modulátor/demodulátor k PC. Modul je připojen k PC pomocí portu USB, přes který je modul i napájen. WM868-RFU Radiové moduly WM868-SI/SA slouží pro připojení až čtyř měřených prvků s pulsním digitálním výstupem typu bezpotenciálový kontakt (SI), nebo s analogovým výstupem (SA) s rozsahem hodnot 4 20 ma, nebo 0 10 V. Hodnoty se načítají do čítačů jednotlivých vstupů v paměti modulu a v nastavitelných intervalech (10 sekund až desítky hodin) jsou stavy čítačů odesílány na sběrný počítač s programem WACO MiniColl. Moduly jsou vyráběny v těchto variantách: WM868-SI-B2-4 vstupy typu SI, interní baterie 2,2 Ah (životnost až 5 let) WM868-SA-B2-4 vstupy typu SA, interní baterie 2,2 Ah (životnost až 5 let) WM868-SISA-B2-2 vstupy SI + 2 vstupy SA, interní baterie 2,2 Ah (životnost až 5 let) WM868-SI-B7-4 vstupy typu SI, interní baterie 7 Ah (životnost až 10 let) WM868-SA-B7-4 vstupy typu SA, interní baterie 7 Ah (životnost až 10 let) WM868-SISA-B7-2 vstupy SI + 2 vstupy SA, interní baterie 7 Ah (životnost až 10 let) WM868-SI/SA Bezdrátové teploměry WM868-TI/TE slouží pro měření pokojové nebo vnější teploty a automatický bezdrátový přenos naměřených hodnot na sběrný počítač s programem WACO MiniColl. Moduly jsou vyráběny v těchto variantách: WM868-TI - slouží pro měření teploty v interiérech. Rozsah měřených teplot je (0 70) C, s rozlišením 0,1 C a přesností 1 C. Modul je napájen interní baterií 2 Ah s životností 5 let; WM868-TE - slouží pro měření venkovní teploty. Rozsah měřených teplot je (-25 70) C, s rozlišením 0,1 C a přesností 2 C. Modul je napájen interní baterií 7 Ah s životností 10 let. Modul je prachotěsný a vodotěsný. WM868-TI WM868-TE WACO MiniColl Strana 17 / 19

18 Příloha č. 2 Tabulka modulů a měřidel RF adresa Název Měřidlo WACO MiniColl Strana 18 / 19

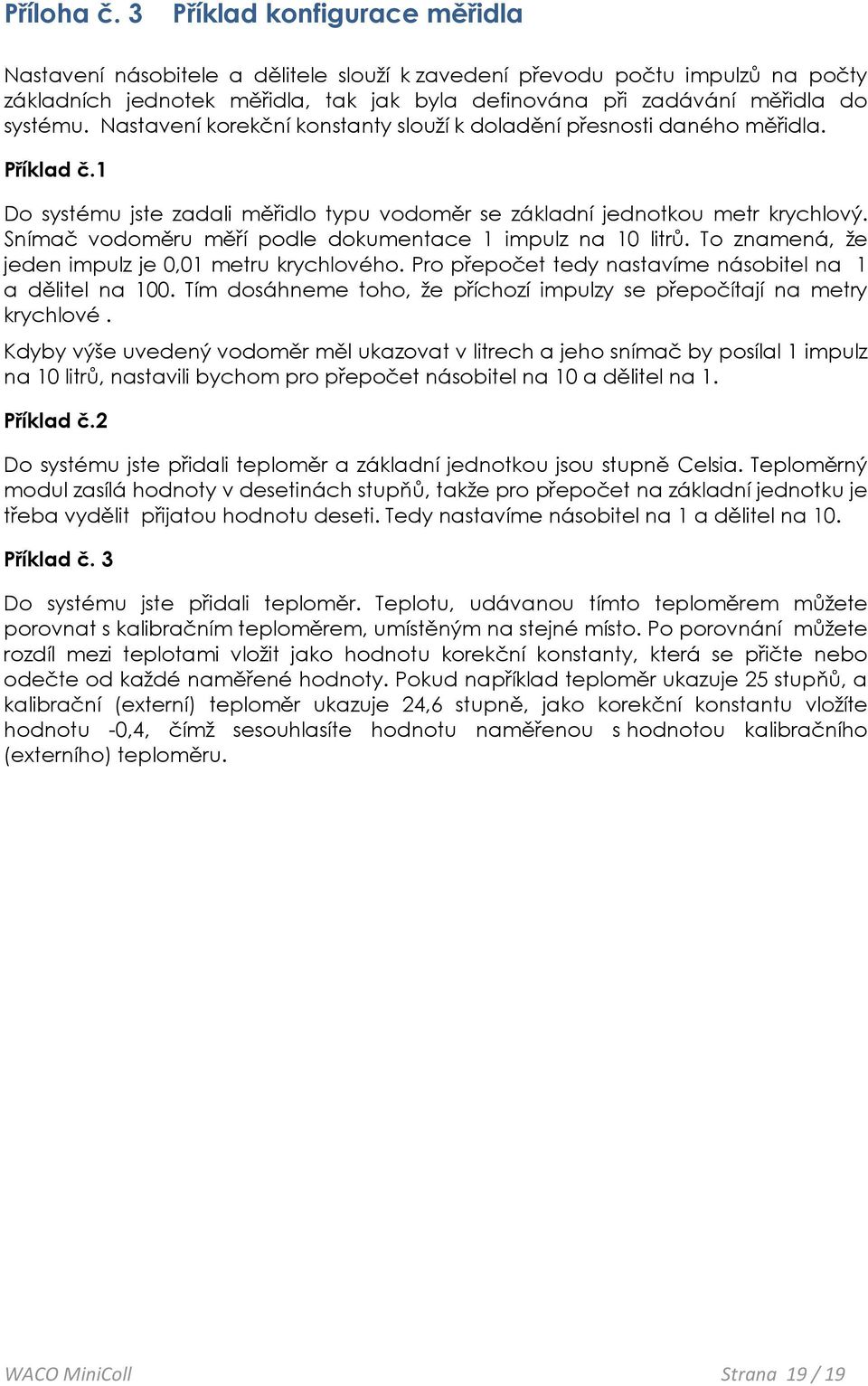

19 Příloha č. 3 Příklad konfigurace měřidla Nastavení násobitele a dělitele slouží k zavedení převodu počtu impulzů na počty základních jednotek měřidla, tak jak byla definována při zadávání měřidla do systému. Nastavení korekční konstanty slouží k doladění přesnosti daného měřidla. Příklad č.1 Do systému jste zadali měřidlo typu vodoměr se základní jednotkou metr krychlový. Snímač vodoměru měří podle dokumentace 1 impulz na 10 litrů. To znamená, že jeden impulz je 0,01 metru krychlového. Pro přepočet tedy nastavíme násobitel na 1 a dělitel na 100. Tím dosáhneme toho, že příchozí impulzy se přepočítají na metry krychlové. Kdyby výše uvedený vodoměr měl ukazovat v litrech a jeho snímač by posílal 1 impulz na 10 litrů, nastavili bychom pro přepočet násobitel na 10 a dělitel na 1. Příklad č.2 Do systému jste přidali teploměr a základní jednotkou jsou stupně Celsia. Teploměrný modul zasílá hodnoty v desetinách stupňů, takže pro přepočet na základní jednotku je třeba vydělit přijatou hodnotu deseti. Tedy nastavíme násobitel na 1 a dělitel na 10. Příklad č. 3 Do systému jste přidali teploměr. Teplotu, udávanou tímto teploměrem můžete porovnat s kalibračním teploměrem, umístěným na stejné místo. Po porovnání můžete rozdíl mezi teplotami vložit jako hodnotu korekční konstanty, která se přičte nebo odečte od každé naměřené hodnoty. Pokud například teploměr ukazuje 25 stupňů, a kalibrační (externí) teploměr ukazuje 24,6 stupně, jako korekční konstantu vložíte hodnotu -0,4, čímž sesouhlasíte hodnotu naměřenou s hodnotou kalibračního (externího) teploměru. WACO MiniColl Strana 19 / 19
