1 Návrh sítě LAN LAN 1

2 Předmět: Téma hodiny: Třída: Počítačové sítě a systémy Návrh sítě LAN _ část III. 3. a 4. ročník SŠ technické Autor: Ing. Fales Alexandr Software: SMART Notebook Obr. 1 Síťové prvky Ing. Fales Alexandr 2

3 Připomenutí: Hlavními prvky počítačové sítě jsou klientské stanice a server, dále tiskárny, scannery a další HW vč. SW. Počítačová síť vznikne vzájemným propojením těchto prvků, k tomu nám slouží prvky sítí. Prvky sítí se rozlišují dle působení na přenášený signál a to na pasivní a aktivní. Pasivní prvky představují prvky sítí, které pouze přenášený signál předávají dál bez žádné úpravy ani zesílení, používají se pro propojení aktivních prvků. Aktivní prvky představují prvky sítí, které přenášený signál upravují (mění) a hlavně zesilují, zvětšují tak použitelnou vzdálenost přenosového média (kabelu). 3

4 Postup: 1) Rozvaha Proč, pro koho, jak, jaký typ sítě, co tam všechno bude, wi fi a kabel, za kolik? 2) Půdorys stavební výkres včetně skutečné elektroinstalace, popř. vodoinstalace či klimatizace zakreslení reálného umístění aktivních i pasivních prvků počítačové sítě do kopie stavebního výkresu se snahou o efektivní využití kabeláže a zanesení všech požadavků zákazníka, nezapomenout na přípojku k Internetu připravíme více variant pro následnou kontrolu na místě, popř. pro zákazníka 4

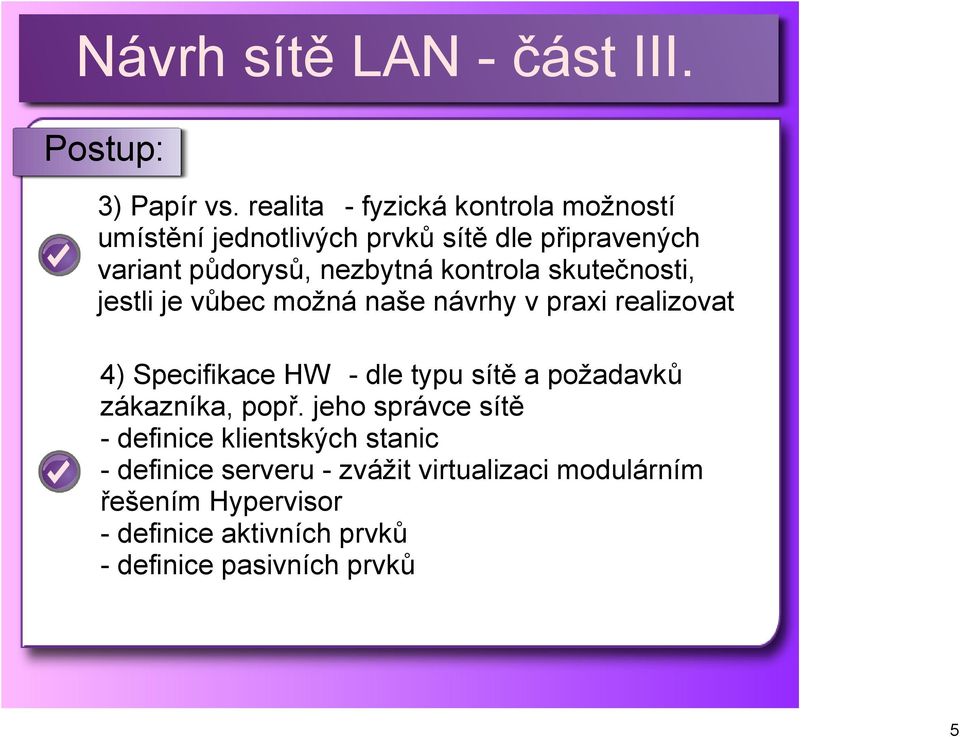

5 Postup: 3) Papír vs. realita fyzická kontrola možností umístění jednotlivých prvků sítě dle připravených variant půdorysů, nezbytná kontrola skutečnosti, jestli je vůbec možná naše návrhy v praxi realizovat 4) Specifikace HW dle typu sítě a požadavků zákazníka, popř. jeho správce sítě definice klientských stanic definice serveru zvážit virtualizaci modulárním řešením Hypervisor definice aktivních prvků definice pasivních prvků 5

6 Postup: 5) Specifikace SW dle typu sítě a požadavků zákazníka, popř. jeho správce sítě a financí definice veškerého SW pro klientské stanice definice veškerého SW pro server 6) Logická topologie sítě koncepce IP adres 7) Technická dokumentace přehledný soupis zařízení, hlavní důvodu použití daného HW a SW, popř. více návrhů dle požadavků zákazníka, popis realizace celého návrhu počítačové sítě 6

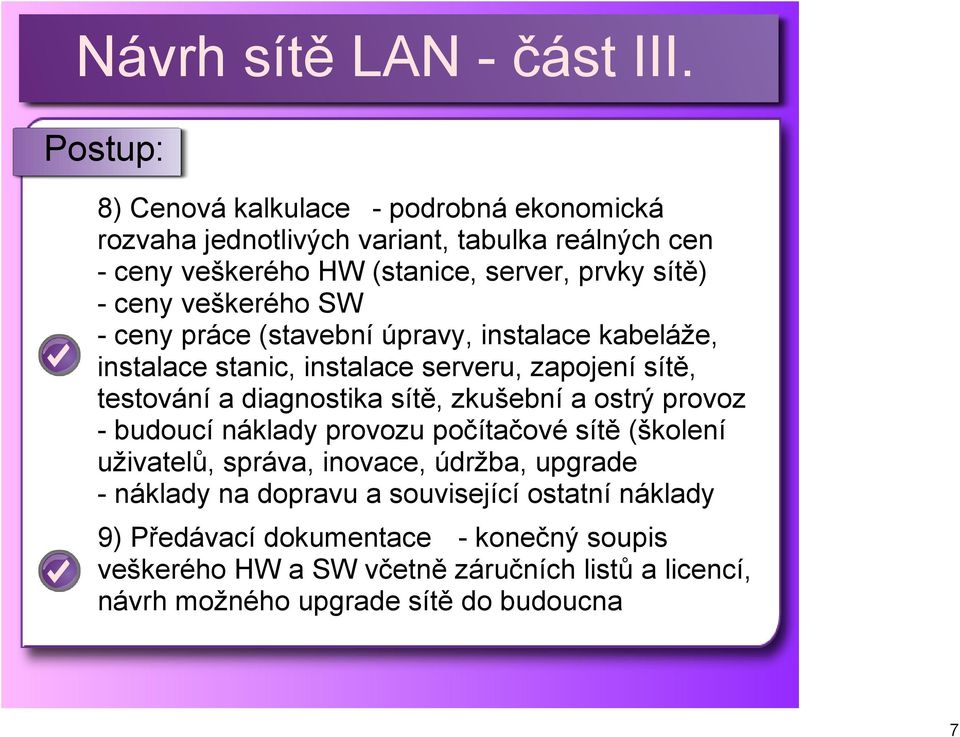

7 Postup: 8) Cenová kalkulace podrobná ekonomická rozvaha jednotlivých variant, tabulka reálných cen ceny veškerého HW (stanice, server, prvky sítě) ceny veškerého SW ceny práce (stavební úpravy, instalace kabeláže, instalace stanic, instalace serveru, zapojení sítě, testování a diagnostika sítě, zkušební a ostrý provoz budoucí náklady provozu počítačové sítě (školení uživatelů, správa, inovace, údržba, upgrade náklady na dopravu a související ostatní náklady 9) Předávací dokumentace konečný soupis veškerého HW a SW včetně záručních listů a licencí, návrh možného upgrade sítě do budoucna 7

8 zadání: Dle předchozích kroků navrhněte počítačovou síť: Školní počítačová síť podrobné specifikace zadá vyučující při hodině 8

9 Rozvaha: Nad výsledky odborně diskutejte s vyučujícím. 9

10 Půdorys: Nad výsledky odborně diskutejte s vyučujícím. 10

11 Papír vs. realita: Nad výsledky odborně diskutejte s vyučujícím. 11

12 Specifikace HW: Nad výsledky odborně diskutejte s vyučujícím. 12

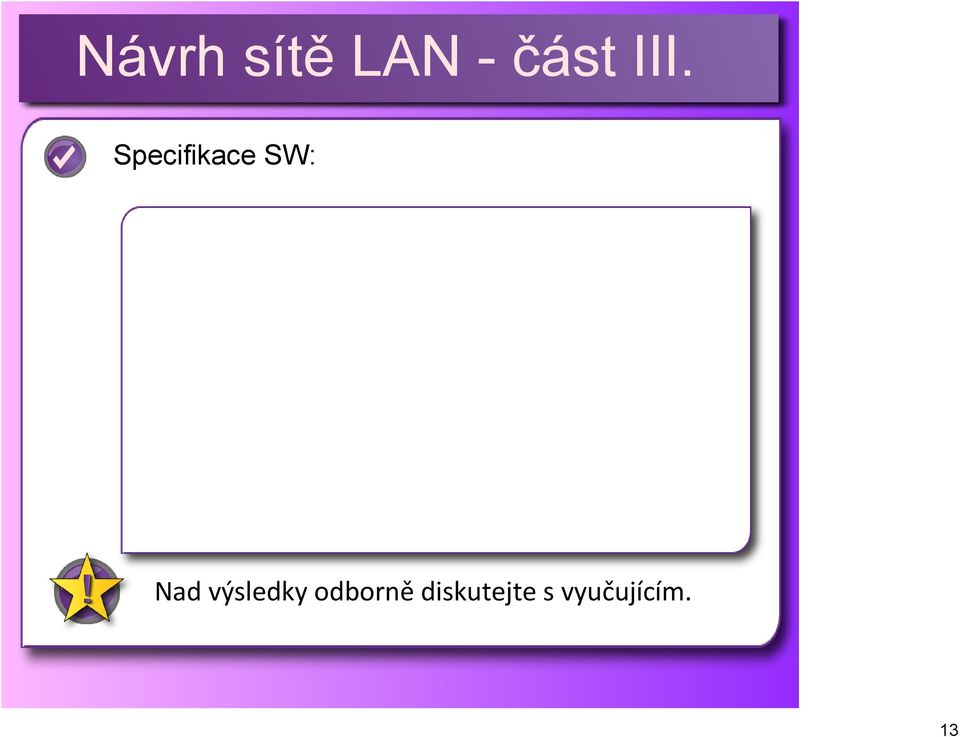

13 Specifikace SW: Nad výsledky odborně diskutejte s vyučujícím. 13

14 Logická topologie sítě: Nad výsledky odborně diskutejte s vyučujícím. 14

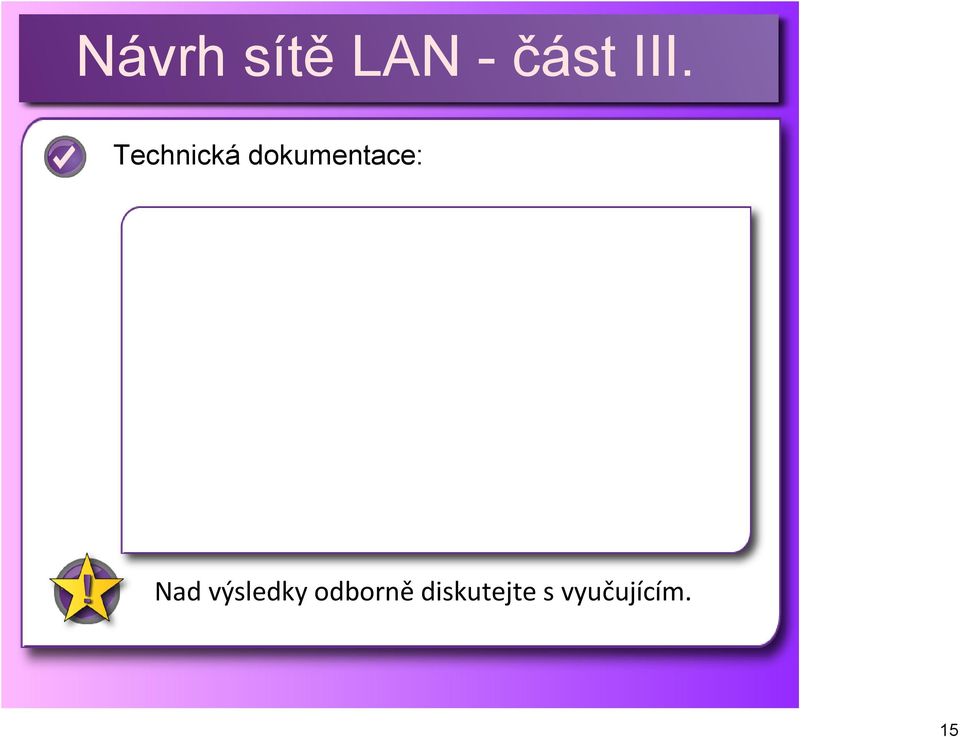

15 Technická dokumentace: Nad výsledky odborně diskutejte s vyučujícím. 15

16 Cenová kalkulace: Nad výsledky odborně diskutejte s vyučujícím. 16

17 Předávací dokumentace: Nad výsledky odborně diskutejte s vyučujícím. 17

18 Dotazy Děkuji za pozornost. Ing. Fales Alexandr Obr. 1 Síťové prvky Ing. Fales Alexandr 18

19 Zdroje informací Literární publikace: PUŽMANOVÁ, R. Moderní komunikační sítě od A do Z. 2. akt. vyd. Brno: Computer Press, ISBN: s. 430 HORÁK, J. KERŠLÁGER, M. Počítačové sítě pro začínající správce. 5. akt. vyd. Brno: Computer Press, ISBN: s. 303 Fotografie a obrázky: Autorem fotografií a obrázků, není li uvedeno jinak, je Ing. Fales Alexandr Obr. 1 Síťové prvky Ing. Fales Alexandr 19
