1 A715

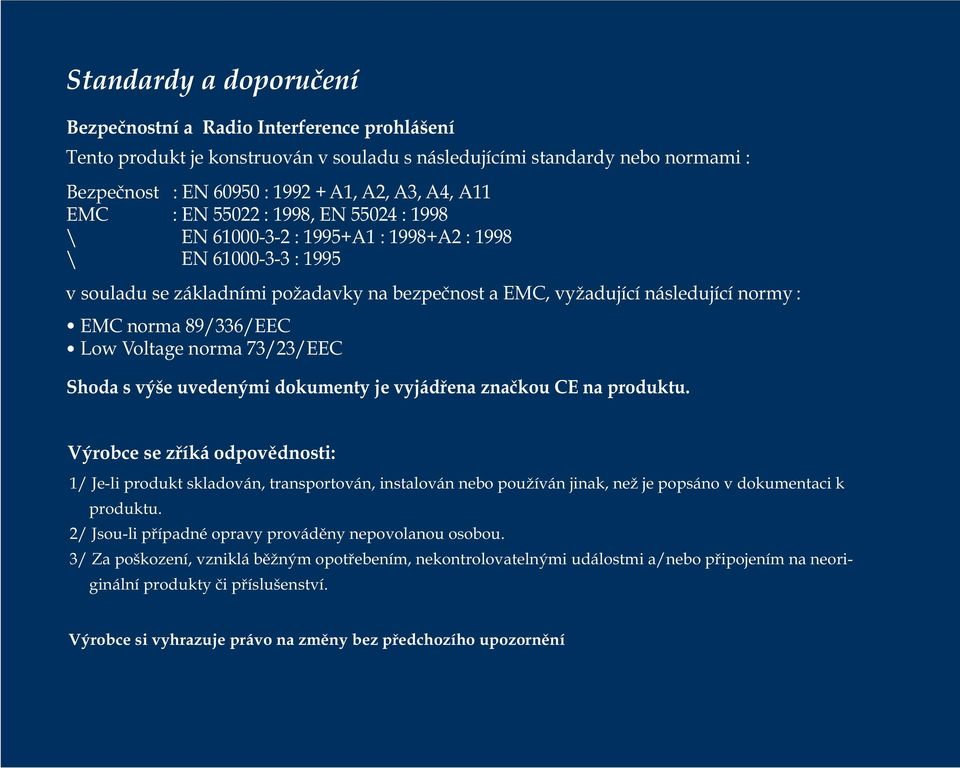

2 Standardy a doporuèení Bezpeènostní a Radio Interference prohlášení Tento produkt je konstruován v souladu s následujícími standardy nebo normami : Bezpeènost : EN : A1, A2, A3, A4, A11 EMC : EN : 1998, EN : 1998 \ EN : 1995+A1 : 1998+A2 : 1998 \ EN : 1995 v souladu se základními požadavky na bezpeènost a EMC, vyžadující následující normy : EMC norma 89/336/EEC Low Voltage norma 73/23/EEC Shoda s výše uvedenými dokumenty je vyjádøena znaèkou CE na produktu. Výrobce se zøíká odpovìdnosti: 1/ Je-li produkt skladován, transportován, instalován nebo používán jinak, než je popsáno v dokumentaci k produktu. 2/ Jsou-li pøípadné opravy provádìny nepovolanou osobou. 3/ Za poškození, vzniklá bìžným opotøebením, nekontrolovatelnými událostmi a/nebo pøipojením na neoriginální produkty èi pøíslušenství. Výrobce si vyhrazuje právo na zmìny bez pøedchozího upozornìní

3 OBSAH 1. Úvodní informace.. 2. Bezpeènost Instalace monitoru Seznam komponentù Výbìr umístìní Pøipojení LCD panelu Nastavení opak. frekvencí 1/20 1/20 3/20 3/20 4/20 4/20 8/20 4. Nastavení obrazu Používání OSD menu Tlaèítka pøímé volby Nastavení OSD Spotøeba energie Závady a øešení Specifikace... 11/20 13/20 13/20 14/20 17/20 18/20 20/20

4 1/20 1. Úvodní informace 2. Bezpeènostní informace Tato uživatelská pøíruèka obsahuje instrukce k instalaci a provozu LCD panelu A715 A715 je vysoce ergonomická barevná zobrazovací jednotka. 17 viditelná plocha SXGA LCD panelu Velmi kvalitní schopnosti nastavování obrazu TM Real Color flesh tone nastavování a s digitální kontrolou barevné hloubky pomocí inovovaného managementu. 100~240 V AC vstupní napìtí VESA DPMS VESA DDC 1/2B kompatibilní Pokroèilé OSD menu Digitální vstup DVI-1.0 kompatibilní Rychlý a pøesný AUTO ADJUSTMENT Více pokroèilých nastavení obrazu Podporuje VESA standard pro montáž na jiná zaøízení USB hub LCD panel byl vyvíjen s ohledem na Vaši bezpeènost. Mìjte na pamìti instrukce, vypsané níže a uchráníte se tak možnému elektrickému šoku èi jinému nebezpeèí. TM Nepokládejte nic vlhkého na monitor nebo na jeho nohu a napájení. Nikdy nezakrývejte ventilaèní štìrbiny a nedotýkejte se jich nièím kovovým nebo hoølavým.

5 2/20 Nevystavujte monitor extrémním teplotám, vlhkosti a prašným prostøedím. Teplota: 5-35 C a Vlhkost: RH Ujistìte se, že je monitor vypnutý vždy, když ho pøipojujete ke zdroji. Ujistìte se, že všechny konektory jsou správnì pøipojeny do zdíøek na panelu. Pøeplnìné multi-prodlužovaèky jsou nebezpeèné, mùže v nich být poškozený kabel, který by mohl zapøíèinit elektrický šok nebo požár. Nepoužívejte ostré pøedmìty jako jsou jehly nebo tužky, které by mohly poškrábat povrch LCD. Nepoužívejte rozpouštìdla jako je benzen, na èištìní monitoru - mohli byste poškodit povrch monitoru.

6 king List 3. Instalace monitoru 3-1. seznam komponentù Balení monitoru by mìlo obsahovat následující komponenty. Kabel napájení UK Japonsko 15pin D-Sub kabel Amerika/Kanada Evropa DVI-D kabel USB kabel Jižní Afrika Austrálie CD s ovladaèi a manuálem Audio kabel Korea! Zdrojový kabel mùže být zmìnìn podle lokality urèení monitoru. Jiné zdrojové kabely nebo kabely delší než 3m musí splòovat normy EMC. Chybí-li jakýkoliv komponent nebo je poškozen, kontaktujte neprodlenì Vašeho prodejce. 3/20

7 4/20 king List 3-2. výbìr umístìní LCD panel umístìte minimálnì 30 cm od ostatních zdrojù elektrického èi tepelného záøení. Okolo monitoru musí být minimálnì 10cm volného prostoru pro ventilaci. LCD panel umístìte tak, aby na nìj nesvítilo pøímé svìtlo nebo se v nìm neodráželo. Abyste pøedešli únavì oèí, neumis ujte LCD panel proti svìtlému pozadí (napø. okno ). LCD panel umístìte tak, aby horní èást obrazu nebyla výše než je zorný úhel oèí. LCD panel umístìte pøímo proti sobì ve vzdálenost cm pøipojení LCD panelu! Døíve než zaènete pøipojovat LCD panel, ujistìte se, že je panel odpojen od zdroje. Abyste pøedešli jakékoliv možnosti elektrického šoku, pøipojte LCD panel vždy do uzemnìné zásuvky. 1. Pøipojte jeden z kabelù 15pin/DVI-D do správné zdíøky ve Vašem poèítaèi a na LCD panelu a pøišroubujte jej. 2. Pøipojte napájecí kabel k LCD panelu. 3. Druhý konec napájecího kabelu pøipojte do poèítaèe nebo do uzemnìné zásuvky. 4. Zapnìte LCD panel pomocí tlaèítka na panelu a zkontrolujte, že kontrolka zapnutí svítí. Není-li tomu tak, opakujte kroky 1 až 4 nebo konzultujte problém se sekcí øešení závad v této pøíruèce.

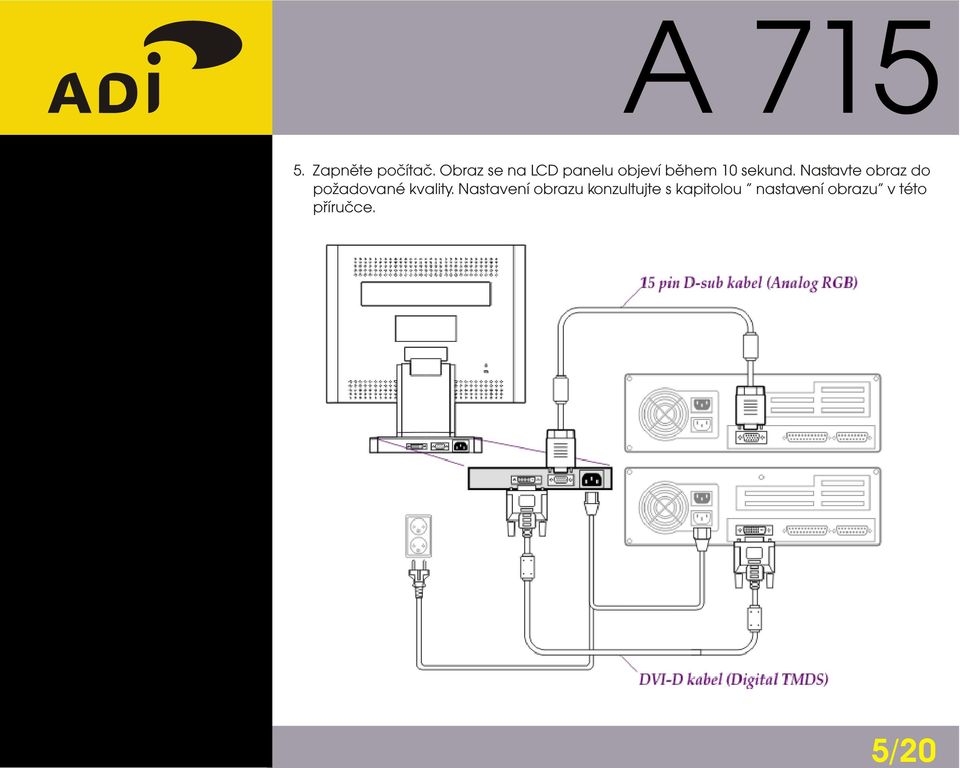

8 5/20! 5. Zapnìte poèítaè. Obraz se na LCD panelu objeví bìhem 10 sekund. Nastavte obraz do požadované kvality. Nastavení obrazu konzultujte s kapitolou nastavení obrazu v této pøíruèce.

9 6/20 USB Hub/ PC Audio USB Hub má 1 upstream port a 2 downstream porty. Upstream port mùže být pøipojen ke koøenovému hubu PC nebo k jiným downstream portùm. 2 downstreamové porty mohou být využity k pøipojení pøídavných USB zaøízení jako je myš, joystick, tiskárna apod. 1. Maximální tok pro downstream je 100 ma. 2. Pro aktivaci USB hubu je nutno, aby pøipojený systém byl s USB kompatiblní. USB 2 downstream ports LINE OUT

10 7/20 Audio systém Tento LCD panel obsahuje audio systém, skládající se ze dvou reproduktorù. Každý reproduktor má výstupní výkon 2 Wrms. Systém taktéž podporuje pøipojení sluchátek.! Tento systém mùže být naladìn na nejvyšší možnou kvalitu, je-li vstupní výkon pod 600 mvp-p. Je-li vstupní výkon vyšší, je nutno naladit systém níže, jinak mùže být zvukový výstup zkreslený. Jestliže LCD panel zapnete, je AUDIO mód nastaven do pozice Off ( vypnuto ). Prosím, použijte tlaèítko AUDIO na pøedním panelu nebo funkci v OSD pro pøepnutí do pozice ON. Power Switch Speaker LED Indicator

11 8/ nastavení opak. frekvencí tabulky frekvencí Pro nastavení opakovacích frekvencí ve Windows 98/ME/XP/2000 postupujte dle níže popsaných instrukcí. Pøejdìte do okna ovládací panely ( Start-Nastavení-Ovládací panely ). Dvakrát kliknìte na ikonu Obrazovka. Kliknìte na tlaèítko Nastavení. Kliknìte na tlaèítko Další vlastnosti. Kliknìte na záložku Adaptér a vyberte z nabídky frekvenci60hz. Kliknìte na Použij.! Jestliže je signál ze systému v rozporu s Tabulkou frekvencí nastavte jej za pomoci manuálu k LCD panelu a manuálu ke grafické kartì, jinak nebude moci být obraz zobrazen Doporuèené rozlišení pro LCD panel A715 je 1280 x 1024 pøi opakovací frekvenci 60 Hz. Digital R.G.B. vstup èíslo rozlišení 640 x x x x 1024 Analog R.G.B. vstup horizontální frekvence 31,5 khz 37,9 khz 48,4 khz 63,9 khz Opakovací frekvence 60 Hz 60 Hz 60 Hz 60 Hz èíslo rozlišení 720 x x x x x x x x x x x x x x 1024 horizontální frekvence 31,5 khz 31,5 khz 37,5 khz 35,2 khz 37,9 khz 48,1 khz 46,9 khz 49,7 khz 48,4 khz 56,5 khz 60,0 khz 68,7 khz 63,9 khz 80,0 khz Opakovací frekvence 70 Hz 60 Hz 75 Hz 56 Hz 60 Hz 72 Hz 75 Hz 75 Hz 60 Hz 70 Hz 75 Hz 75 Hz 60 Hz 75 Hz

12 9/ nastavení panelu Dvoukloubové provedení podstavce panelu bylo konstruováno s ohledem na pøání zákazníkù. Mùžete snadno nastavit úhel panelu i jeho výšku tak, aby co nejlépe vyhovovala Vašim požadavkùm. LCD panel podporuje bezpeènostní prostøedky typu Kensington. Kensington lock není souèástí LCD panelu. Pro nákup resp. instalaci Kensington zabezpeèovacích zaøízení využijte kontaktù v rámeèku. Kensington Technology Group adresa: 2000 Alameda de las Pulgas 2F san mateo, California tel: , fax: , web:

13 10/20 Tento LCD panel podporuje VESA FPMPMI standard 100 x 100 mm pro pøichycení panelu na další zaøízení. 4 závity jsou na spodní stranì nohy LCD panelu. Pro zakoupení VESA držákù využijte kontaktù v rámeèku. pøidìlání ke stolu pøidìlání ke zdi Ergotron, Inc. adresa: Ergotron Europe Kuiperbergweg AG Amsterdam, Holandsko tel: , fax: , info.eu@ergotron.com

14 11/20 4. Nastavení obrazu Nastavení obrazu mùžete provést pomocí tlaèítek, umístìných pod obrazovkou. Zde se zabýváme analogovým pøipojením 1280X1024 V:60.0/H:63.9 BRIGHTNESS

15 12/20 Nastavení obrazu mùžete provést pomocí tlaèítek, umístìných pod obrazovkou. Zde se zabýváme digitálním pøipojením 1280X1024 V:60.0/H:63.9 BRIGHTNESS

16 13/ používání OSD menu Stisknìte tlaèítko MENU na monitoru a vyvolejte OSD menu. Rozlišení a frekvence je zobrazena ve vrchní èásti menu. Stisknìte tlaèítko nebo pro výbìr funkce, kterou chcete nastavit. Vybraná funkce se zvýrazní. Stisknìte tlaèítko SELECT pro pøístup do nastavení dané funkce. Používejte tlaèítka a pro nastavení požadovaných parametrù. Stisknìte tlaèítko MENU pro návrat do hlavního menu, jste-li v submenu. Monitor automaticky uloží nové nastavení po 1 sekundì od posledního ladìní a menu zmizí. Menu mùžete také shodit pomocí tlaèítka MENU tlaèítka pøímé volby AUTO d-sub/dvi AUDIO AUTO ADJUST Pøi prvním zobrazení Windows se mùže stát, že pracovní plocha pøesahuje pøes obrazovku. Použijte této funkce pro automatické srovnání obrazu. Stisknìte tlaèítko SELECT ( AUTO ) VÝBÌR VSTUPU Stisknìte tlaèítko pro výbìr vstupního signálu AUDIO Stisknìte tlaèítko pro výbìr AUDIO ON nebo OFF

17 14/ nastavení pomocí OSD Na pøiloženém CD naleznete filmy o používání OSD menu BRIGHTNESS Pomocí této funkce mùžete nastavovat jas obrazu CONTRAST Pomocí této funkce mùžete nastavovat kontrast obrazu COLOR CONTROL Barevná teplota má vliv na nádech obrazu. S nižší teplotou barev je obraz doèervena a oproti tomu pøi vysoké teplotì zase domodra. K dispozici jsou tøi barevná nastavení: Mode 1 ( studená bílá ), Mode 2 ( teplá bílá ) a USER. Pøi nastavení USER máte možnost individuálnì nastavovat parametry u èervené, zelené a modré barvy. YUV COLOR Technologie zobrazovaní barev dává ještì další možnosti nastavení: HUE Pomocí této funkce lze nastavit odstín obrazu FLESH TONE Pomocí této funkce lze nastavit sytost obrazu

18 15/20 MISCELANEOUS RECALL Pomocí této funkce vyvoláte zpìt uložené nastavení barev OSD TIMER Pomocí této funkce lze nastavit dobu zobrazení OSD menu na obrazovce po ukonèení nastavování. OSD POSITION Nastavuje polohu OSD menu na obrazovce VOLUME Nastavuje hlasitost audio systému AUDIO Pomocí tohoto menu mùžete nastavit audio an ON nebo OFF AUTO ADJUST Pøi prvním zobrazení Windows se mùže stát, že pracovní plocha pøesahuje pøes obrazovku. Použijte této funkce pro automatické srovnání obrazu. Stisknìte tlaèítko SELECT ( AUTO ) LANGUAGE Pomocí této funkce si mùžete vybrat jazyk, ve kterém se bude zobrazovat OSD menu. Na výbìr jsou následující jazyky: angliètina, francouzština, nìmèina, italština, španìlština a japonština

19 16/20 H/V POSITION H-POSITION Pomocí této funkce nastavíte horizontální polohu obrazu V-POSITION Pomocí této funkce nastavíte vertikální polohu obrazu. CLOCK PHASE PHASE Pomocí této funkce nastavíte odezvu obrazu CLOCK Pomocí této funkce nastavíte horizontální velikost obrazu INPUT SELECT Toto menu se používá pro výbìr vstupního signálu. Na výbìr jsou dvì možnosti: Analog R.G.B. : 15 pin D-sub, Analogový signál Digital TMDS : 24 pin DVI-D, Digitální signál! Jestliže vyberete digitální signál TMDS, funkce COLOR CONTROL, AUTO ADJUST, H/V POSITION a CLOCK PHASE nejsou podporovány.

20 17/20 5. Spotøeba energie Podporuje-li Váš poèítaè funkci POWER MANAGEMANT ( ATX ), monitor se zapne a vypne automaticky. Zapínání a vypínání mùžete nastavovat pøímo z poèítaèe. Pomocí poèítaèe mùžete nastavit také tzv. POWER SAVIG MODE, je-li systém zaneprázdnìn. Systém mùžete reaktivovat stisknutím jakéhokoliv tlaèítka na klávesnici èi myší. Zmìny v napájení èíslo mode normal off odpojeno barva kontrolky zelená oranžová nesvítí Spotøeba energie 45 W 5 W 0 W! Tlaèítko POWER SWITCH neodpojí monitor od elektrického proudu zcela. Pro dosažení nulové spotøeby vytáhnìte monitor ze zásuvky.

21 18/20 6. Závady a øešení! Nefunguje-li váš LCD panel správnì, možná budete schopni vše napravit sami. Konzultujte svùj problém s níže uvedenými øešeními. PROBLÉM Na obrazovce nic není MOŽNÉ PØÍÈINY Nesvítí-li kontrolka POWER LED, stisknìte tlaèítko napájení na LCD panelu nebo zkontrolujte napájecí kabel. Je-li panel napájen z poèítaèe, zkontrolujte pøipojení do poèítaèe a zda je poèítaè zapnutý. LCD panel mùže být v úsporném režimu. Stisknìte jakoukoliv klávesu na klávesnici. Zkontrolujte, zda je klávesnice správnì pøipojena do poèítaèe. Zkontrolujte video kabel - zda je správnì pøipojen do LCD panelu nebo poèítaèe, zkontrolujte, zda jehly na kabelu nejsou poškozeny nebo ulomeny. Pøitáhnìte šroubky na konektoru, aby konektor správnì doléhal do zdíøky. Zkontrolujte, zda je napájecí kabel správnì pøipojen k monitoru a do zásuvky. Chybová hláška: VIDEO MODE NOT SUPPORTED Zkontrolujte nastavené rozlišení a frekvence Vašeho video portu Konzultujte nastavení frekvencí s tabulkou uvedenou v pøedchozích kapitolách. Monitor se nezapne nebo nevypne spoleènì s poèítaèem Video signál z poèítaèe nepodporuje standard VESA DPMS. Poèítaè nebo grafická karta nepoužívají VESA DPMS power management.

22 19/20 PROBLÉM Vady barev Velikost, poloha, ostrost èi kvalita obrazu nejsou dostaèující Zdvojený obraz Obraz není stabilní Zpráva: NO SIGNAL Kontrolka svítí oranžovì MOŽNÉ PØÍÈINY Zkontrolujte konektor video kabelu, zda nejsou jehly ponièeny, ohnuty èi ulomeny. Vyzkoušejte jinou teplotu barev. Nastavte obraz pomocí OSD menu, popsaného v kapitole 4-3. Nìjaká závada na Vaší grafické kartì nebo na LCD panelu. Kontaktujte servis Zkontrolujte, zda rozlišení a opakovací frekvence je v souladu s podporovanými módy. Zkontrolujte, zda video kabel je správnì pøipojen k Vašemu poèítaèi a k LCD panelu, zkontrolujte jehly na konektorech, zda nejsou ponièeny nebo ulomeny. Je-li konektor volný, pøitáhnìte ho šroubky ke zdíøce na grafické kartì popøípadì na panelu. Zkontrolujte, zda je poèítaè zapnutý. LCD panel pøešel do tzv. Power saving módu. Panel mùžete opìt aktivovat stisknutím jakékoliv klávesy na klávesnici. Kontrolka mùže svíti oranžovì pøi pøechodu mezi video signály ( D-sub/DVI) Zkontrolujte rozlišení a opakovací frekvence. Konzultujte nastavení s tabulkou. Nepomohly Vám tyto rady? Kontaktujte, prosím, autorizovaný servis. LCD panel zabalte do originálního obalu a pošlete na servisní støedisko. Odpojte LCD panel ze sítì a kontaktujte servisní støedisko v následujících pøípadech: LCD panel nefunguje normálnì, aèkoliv jste postupovali podle instrukcí LCD panel mìní nastavení, aniž by k tomu mìl dùvod LCD jste upustili na zem nebo byl jinak ponièen LCD panel byl vystaven dešti nebo se do nìj dostala tekutina.

23 20/20 7. Specifikace LCD svítivost pracovní plocha poèet barev vstupní signál frekvence šíøka pásma max. podporované rozlišení doporuèené rozlišení napájení pøíkon power management Plug & Play OSD Menu audio systém USB VESA FPMPMI ergonomie, bezpeènost, EMC operaèní teplota hmotnost rozmìry 17 diagonálnì viditelná obrazovka, rozteè bodù 0,264mm, A-Si TFT cd/m 337,92 x 270,336 mm 262 tisíc barev R.G.B. analog, digital TMDS ( DVI-D ) horizontální 31,0-80,0 khz, vertikální: Hz 135 Mhz Analog RGB: 1280 x 75 Hz digital TMDS: 1280 x 60 Hz 1280 x 60 Hz 100~240 VAC, 1.0A 45 W VESA DPMS VESA DDC 1/2B BRIGHTNESS, CONTRAST, COLOR CONTROL, YUV COLOR, MISCELANEOUS, AUTO ADJUST, LANGUAGE, H/V POSITION, CLOCK PHASE, INPUT SELECT 2ch x 2W / vstup pro sluchátka 1up x 2down ( Bus-Powered Hub ) 100 mm x 100 mm TCO, FCC Class, B, CE, culus, TÜV-GS, SEMKO 5-35 C 4,8 kg rozbalené, 6,0 kg zabalené 396 x 414 x 200 mm
