1 Řada L5CT LCD monitory Uživatelská příručka 1

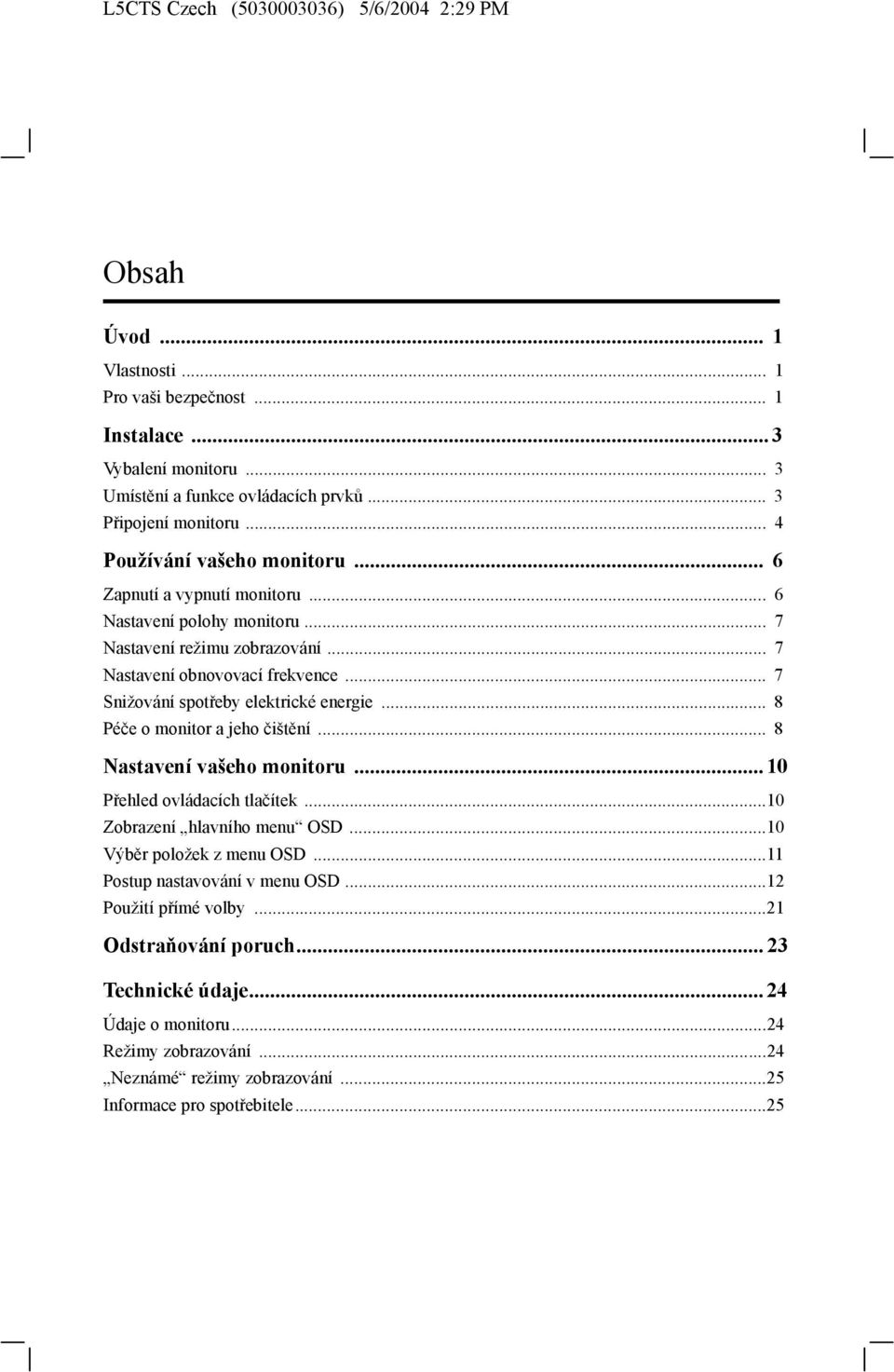

2 Obsah Úvod... 1 Vlastnosti... 1 Pro vaši bezpečnost... 1 Instalace... 3 Vybalení monitoru... 3 Umístění a funkce ovládacích prvků... 3 Připojení monitoru... 4 Používání vašeho monitoru... 6 Zapnutí a vypnutí monitoru... 6 Nastavení polohy monitoru... 7 Nastavení režimu zobrazování... 7 Nastavení obnovovací frekvence... 7 Snižování spotřeby elektrické energie... 8 Péče o monitor a jeho čištění... 8 Nastavení vašeho monitoru Přehled ovládacích tlačítek...10 Zobrazení hlavního menu OSD...10 Výběr položek z menu OSD...11 Postup nastavování v menu OSD...12 Použití přímé volby...21 Odstraňování poruch Technické údaje Údaje o monitoru...24 Režimy zobrazování...24 Neznámé režimy zobrazování...25 Informace pro spotřebitele

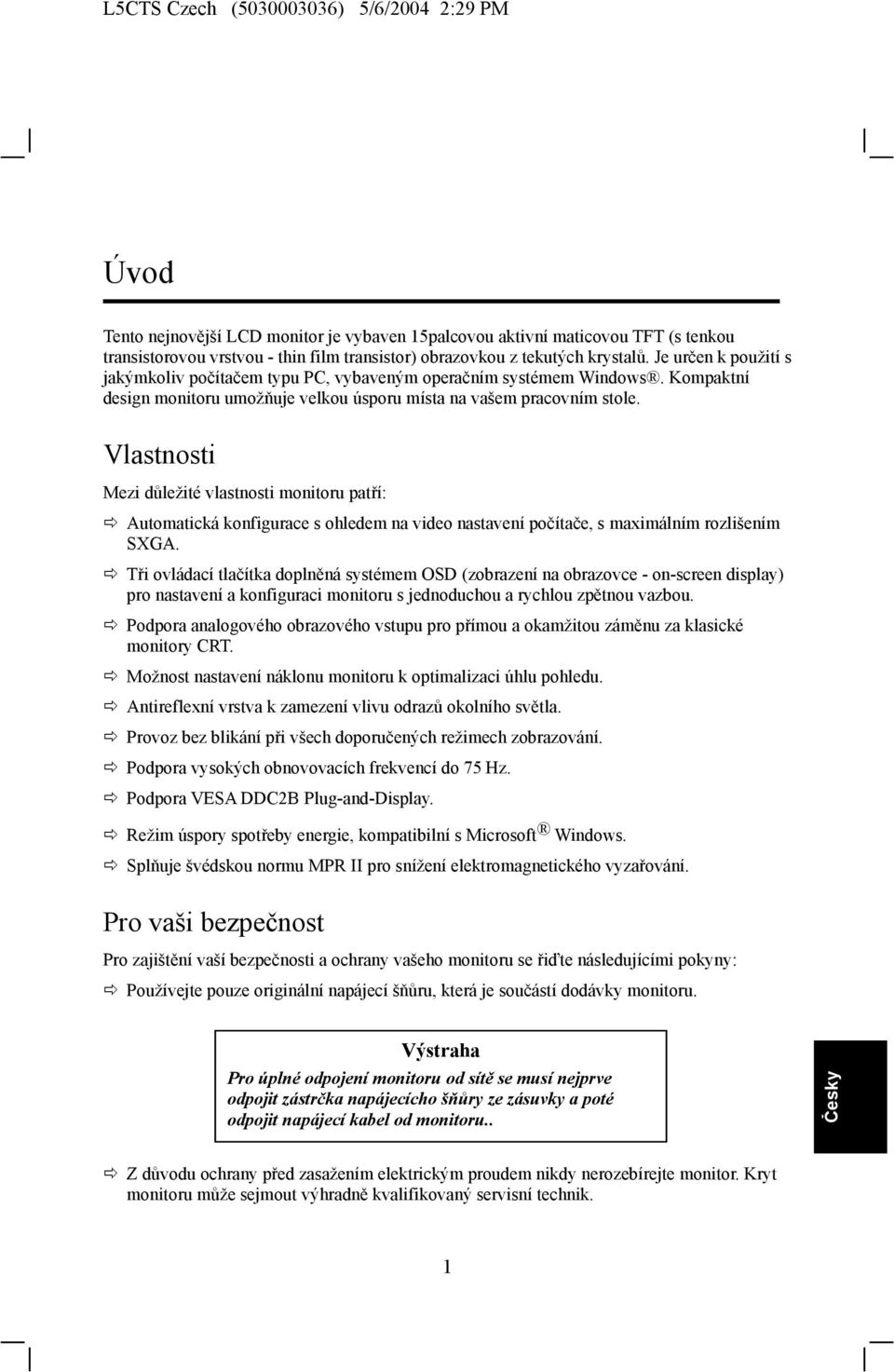

3 Úvod Tento nejnovější LCD monitor je vybaven 15palcovou aktivní maticovou TFT (s tenkou transistorovou vrstvou - thin film transistor) obrazovkou z tekutých krystalů. Je určen k použití s jakýmkoliv počítačem typu PC, vybaveným operačním systémem Windows. Kompaktní design monitoru umožňuje velkou úsporu místa na vašem pracovním stole. Vlastnosti Mezi důležité vlastnosti monitoru patří: Automatická konfigurace s ohledem na video nastavení počítače, s maximálním rozlišením SXGA. Tři ovládací tlačítka doplněná systémem OSD (zobrazení na obrazovce - on-screen display) pro nastavení a konfiguraci monitoru s jednoduchou a rychlou zpětnou vazbou. Podpora analogového obrazového vstupu pro přímou a okamžitou záměnu za klasické monitory CRT. Možnost nastavení náklonu monitoru k optimalizaci úhlu pohledu. Antireflexní vrstva k zamezení vlivu odrazů okolního světla. Provoz bez blikání při všech doporučených režimech zobrazování. Podpora vysokých obnovovacích frekvencí do 75 Hz. Podpora VESA DDC2B Plug-and-Display. Režim úspory spotřeby energie, kompatibilní s Microsoft Windows. Splňuje švédskou normu MPR II pro snížení elektromagnetického vyzařování. Pro vaši bezpečnost Pro zajištění vaší bezpečnosti a ochrany vašeho monitoru se řiďte následujícími pokyny: Používejte pouze originální napájecí šňůru, která je součástí dodávky monitoru. Výstraha Pro úplné odpojení monitoru od sítě se musí nejprve odpojit zástrčka napájecícho šňůry ze zásuvky a poté odpojit napájecí kabel od monitoru.. Z důvodu ochrany před zasažením elektrickým proudem nikdy nerozebírejte monitor. Kryt monitoru může sejmout výhradně kvalifikovaný servisní technik. 1

4 Nezakrývejte vzduchové větrací průduchy. Z důvodu zabránění vzniku škod na monitoru a ochrany před zasažením elektrickým proudem chraňte monitor před deštěm a nevystavujte jej nadměrné vlhkosti. Pokud nastane kterákoliv z níže uvedených okolností, odpojte monitor od sítě a obraťte se na kvalifikovaného servisního technika: Je jakýmkoliv způsobem poškozena napájecí šňůra nebo zástrčka. Do monitoru natekla jakákoliv tekutina. Monitor byl vystaven dešti nebo působení vody v jakékoliv jiné formě. Monitor nepracuje správně, i když byly přesně dodrženy pokyny z návodu k obsluze. Došlo k pádu monitoru nebo byl poškozen jeho povrch. * K použití pouze s dodávaným adaptérem, v případě jeho ztráty nebo poškození se pro jeho výměnu obraťte na dodavatele. 2

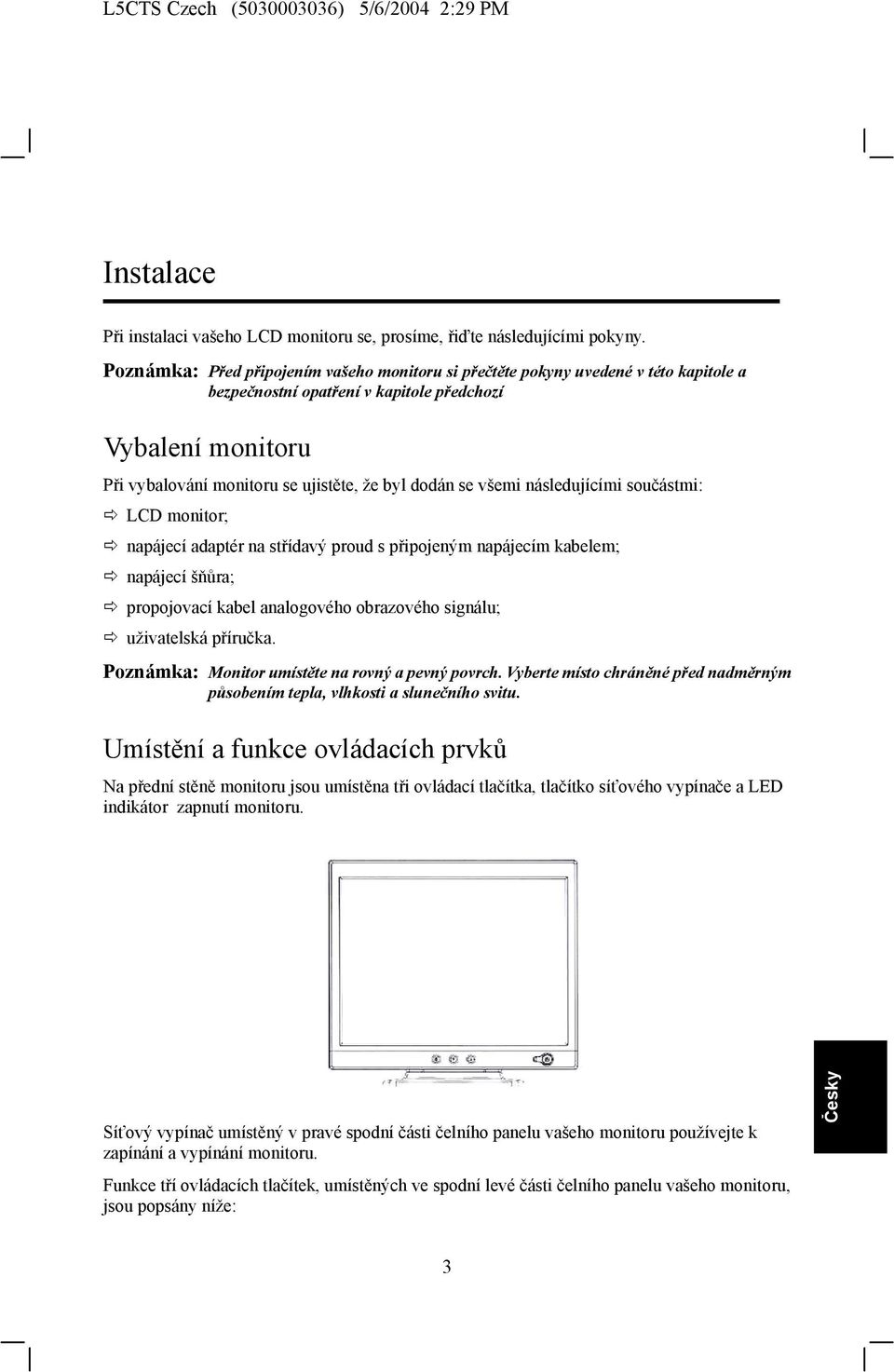

5 Instalace Při instalaci vašeho LCD monitoru se, prosíme, řiďte následujícími pokyny. Poznámka: Před připojením vašeho monitoru si přečtěte pokyny uvedené v této kapitole a bezpečnostní opatření v kapitole předchozí Vybalení monitoru Při vybalování monitoru se ujistěte, že byl dodán se všemi následujícími součástmi: LCD monitor; napájecí adaptér na střídavý proud s připojeným napájecím kabelem; napájecí šňůra; propojovací kabel analogového obrazového signálu; uživatelská příručka. Poznámka: Monitor umístěte na rovný a pevný povrch. Vyberte místo chráněné před nadměrným působením tepla, vlhkosti a slunečního svitu. Umístění a funkce ovládacích prvků Na přední stěně monitoru jsou umístěna tři ovládací tlačítka, tlačítko síťového vypínače a LED indikátor zapnutí monitoru. Síťový vypínač umístěný v pravé spodní části čelního panelu vašeho monitoru používejte k zapínání a vypínání monitoru. Funkce tří ovládacích tlačítek, umístěných ve spodní levé části čelního panelu vašeho monitoru, jsou popsány níže: 3

6 Tlačítko Select (výběr) Up ( ) (nahoru) Down ( ) (dolů) Popis funkce (1) Zobrazení menu OSD, pokud je vypnuto. (2) Výběr zvýrazněné volby v menu OSD. (3) Podržením po dobu 2 sekund odstraní menu OSD. (1) Pohyb nahoru na další volbu nebo zvýšení hodnoty nastavované uživatelem (v hlavním menu). (2) nastavení jasu (funkce přímé volby). (1)Pohyb dolů na další volbu nebo snížení hodnoty nastavované uživatelem (v hlavním menu). (2) Automatické nastavení (funkce přímé volby). Připojení monitoru Před připojením jakéhokoliv kabelu se ujistěte, že jsou počítač i monitor vypnuty. Pro připojení kabelů napájení a obrazového signálu: 1. Umístěte na vhodné místo napájecí adaptér na střídavý proud s připojeným napájecím kabelem. 2. Připojte napájecí kabel do konektoru na zadní straně monitoru (viz obrázek níže). 3. Připojte dvoukolíčkovou zástrčku napájecí šňůry do síťové zásuvky a její druhý konec do napájecího adaptéru na střídavý proud. DC Jack VGA Card Main Power DC Power Cable Adapter Analog Signal Cable 4

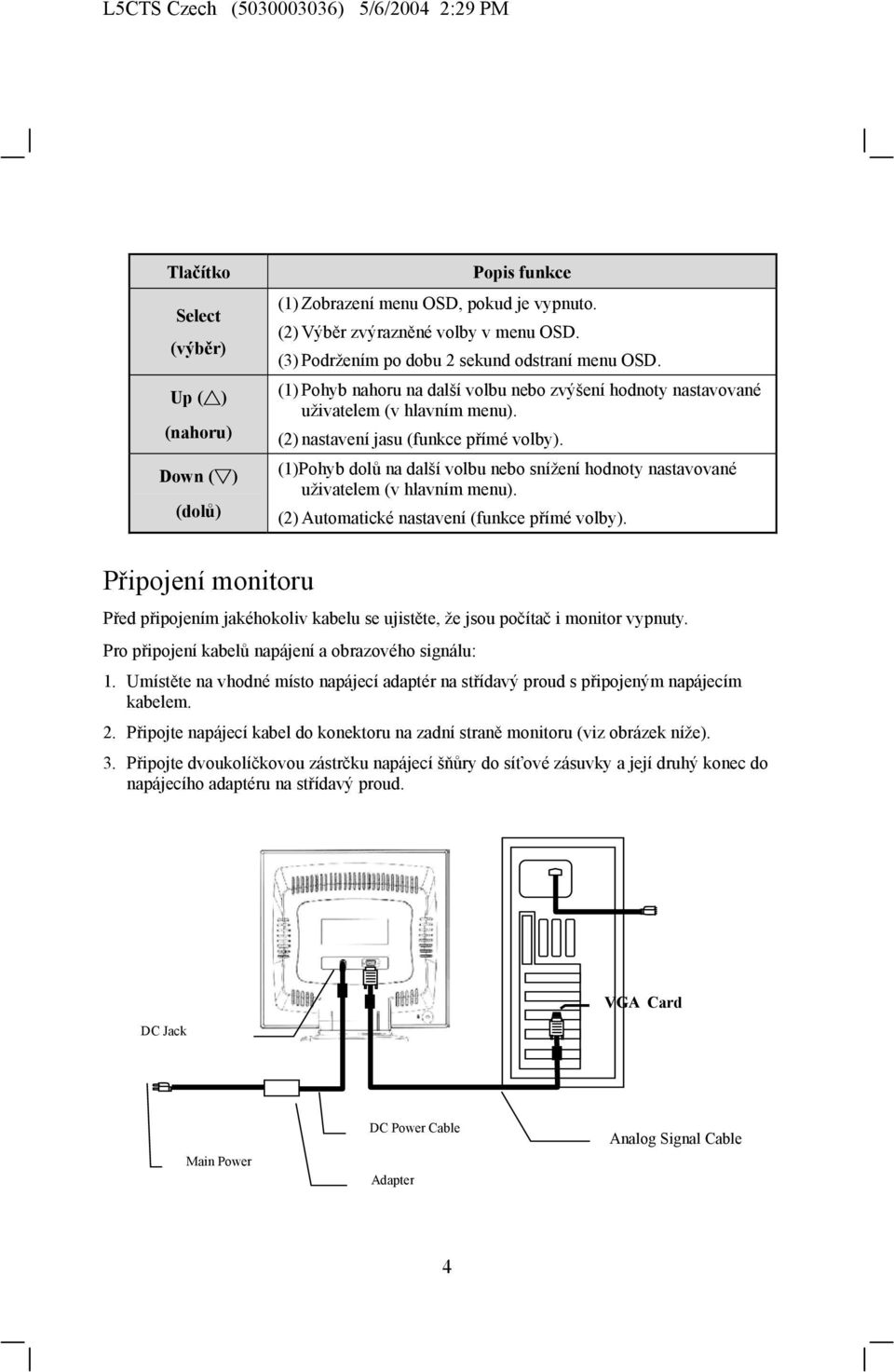

7 Popis obrázku: DC jack - konektor stejnosměrného proudu VGA card - VGA grafická karta DC Power cable - napájecí kabel stejnosměrného proudu Main Power - elektrická síť Adapter - adaptér Analog Signal Cable - analogový signální kabel Připojte kabel analogového obrazového signálu do konektoru analogového obrazového vstupu na zadní straně monitoru (viz obrázek výše). 4. Připojte opačný konec kabelu obrazového signálu na video port počítače. (Prostudujte si dokumentaci k vašemu počítači, pokud si nejste jisti umístěním tohoto portu.) Poznámka: Pro zajištění nejlepší činnosti monitoru vám velmi doporučujeme použít funkci automatického nastavení, která zajistí automatickou konfiguraci všech nastavení vašeho monitoru. 5

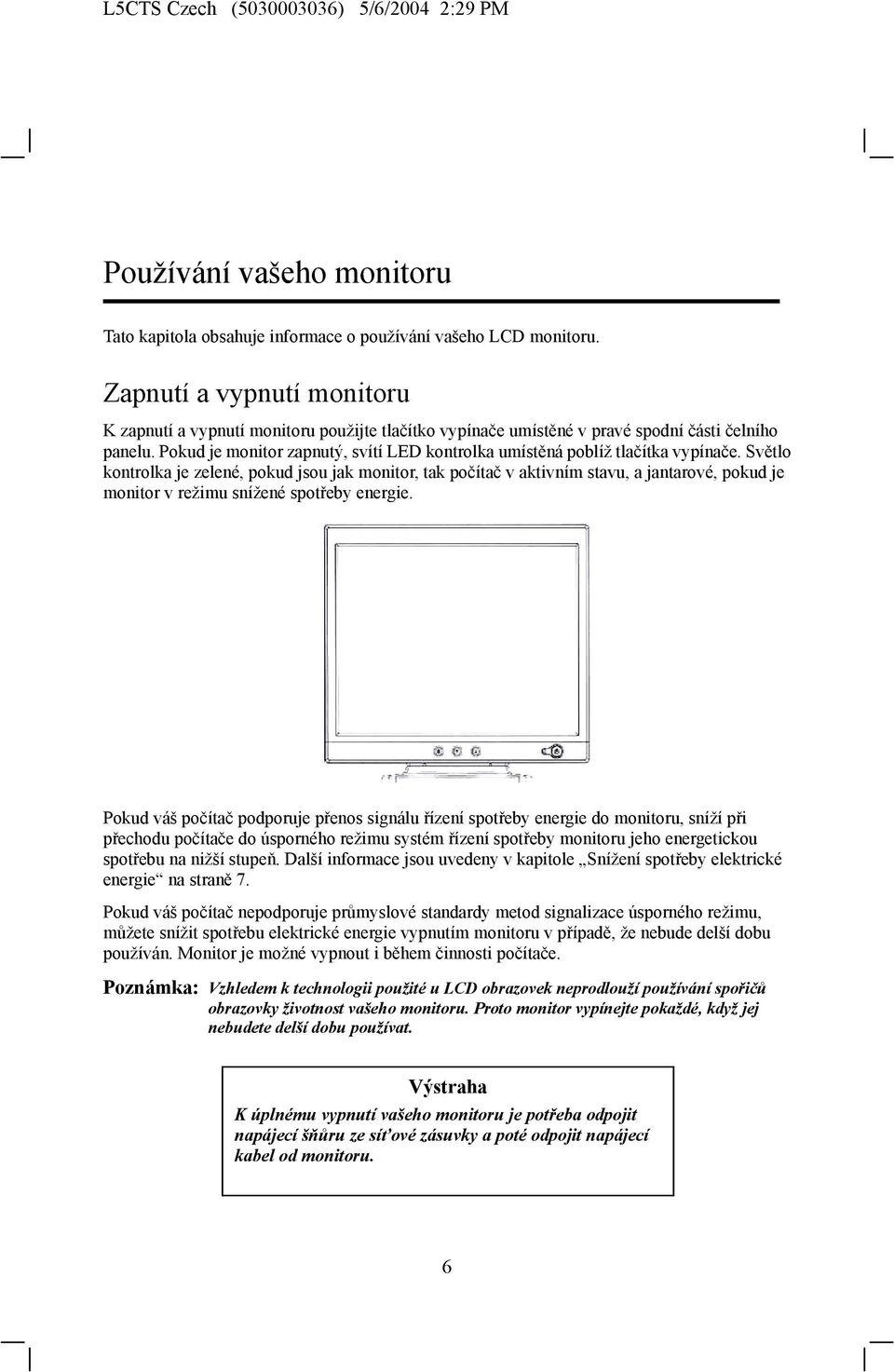

8 Používání vašeho monitoru Tato kapitola obsahuje informace o používání vašeho LCD monitoru. Zapnutí a vypnutí monitoru K zapnutí a vypnutí monitoru použijte tlačítko vypínače umístěné v pravé spodní části čelního panelu. Pokud je monitor zapnutý, svítí LED kontrolka umístěná poblíž tlačítka vypínače. Světlo kontrolka je zelené, pokud jsou jak monitor, tak počítač v aktivním stavu, a jantarové, pokud je monitor v režimu snížené spotřeby energie. Pokud váš počítač podporuje přenos signálu řízení spotřeby energie do monitoru, sníží při přechodu počítače do úsporného režimu systém řízení spotřeby monitoru jeho energetickou spotřebu na nižší stupeň. Další informace jsou uvedeny v kapitole Snížení spotřeby elektrické energie na straně 7. Pokud váš počítač nepodporuje průmyslové standardy metod signalizace úsporného režimu, můžete snížit spotřebu elektrické energie vypnutím monitoru v případě, že nebude delší dobu používán. Monitor je možné vypnout i během činnosti počítače. Poznámka: Vzhledem k technologii použité u LCD obrazovek neprodlouží používání spořičů obrazovky životnost vašeho monitoru. Proto monitor vypínejte pokaždé, když jej nebudete delší dobu používat. Výstraha K úplnému vypnutí vašeho monitoru je potřeba odpojit napájecí šňůru ze síťové zásuvky a poté odpojit napájecí kabel od monitoru. 6

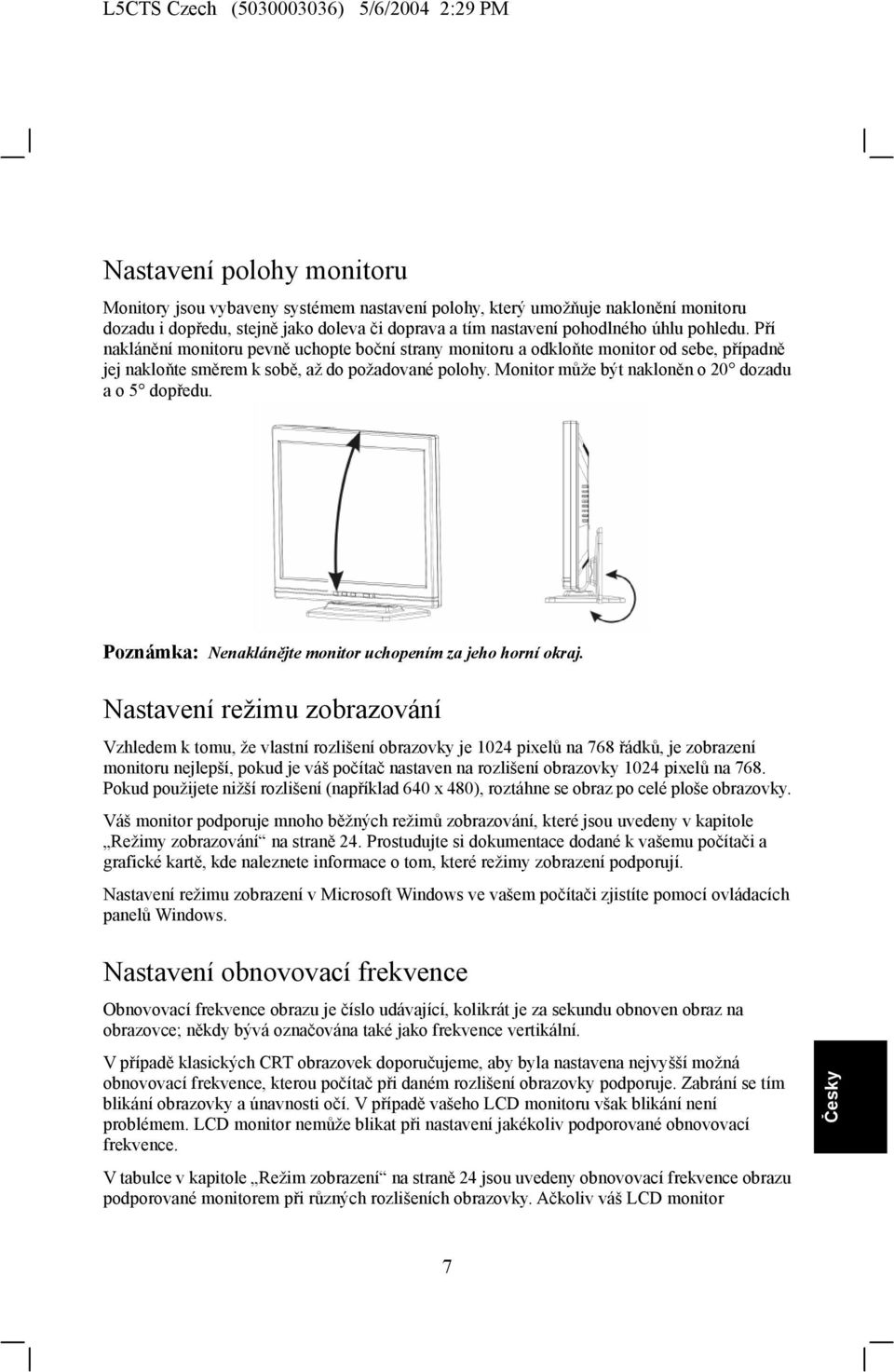

9 Nastavení polohy monitoru Monitory jsou vybaveny systémem nastavení polohy, který umožňuje naklonění monitoru dozadu i dopředu, stejně jako doleva či doprava a tím nastavení pohodlného úhlu pohledu. Pří naklánění monitoru pevně uchopte boční strany monitoru a odkloňte monitor od sebe, případně jej nakloňte směrem k sobě, až do požadované polohy. Monitor může být nakloněn o 20 dozadu a o 5 dopředu. Poznámka: Nenaklánějte monitor uchopením za jeho horní okraj. Nastavení režimu zobrazování Vzhledem k tomu, že vlastní rozlišení obrazovky je 1024 pixelů na 768 řádků, je zobrazení monitoru nejlepší, pokud je váš počítač nastaven na rozlišení obrazovky 1024 pixelů na 768. Pokud použijete nižší rozlišení (například 640 x 480), roztáhne se obraz po celé ploše obrazovky. Váš monitor podporuje mnoho běžných režimů zobrazování, které jsou uvedeny v kapitole Režimy zobrazování na straně 24. Prostudujte si dokumentace dodané k vašemu počítači a grafické kartě, kde naleznete informace o tom, které režimy zobrazení podporují. Nastavení režimu zobrazení v Microsoft Windows ve vašem počítači zjistíte pomocí ovládacích panelů Windows. Nastavení obnovovací frekvence Obnovovací frekvence obrazu je číslo udávající, kolikrát je za sekundu obnoven obraz na obrazovce; někdy bývá označována také jako frekvence vertikální. V případě klasických CRT obrazovek doporučujeme, aby byla nastavena nejvyšší možná obnovovací frekvence, kterou počítač při daném rozlišení obrazovky podporuje. Zabrání se tím blikání obrazovky a únavnosti očí. V případě vašeho LCD monitoru však blikání není problémem. LCD monitor nemůže blikat při nastavení jakékoliv podporované obnovovací frekvence. V tabulce v kapitole Režim zobrazení na straně 24 jsou uvedeny obnovovací frekvence obrazu podporované monitorem při různých rozlišeních obrazovky. Ačkoliv váš LCD monitor 7

10 podporuje při analogovém obrazovém signálu obnovovací frekvenci až 75 Hz, doporučujeme vám pro nejlepší činnost monitoru nastavit obnovovací frekvenci 60 Hz. Při nastavování obnovovací frekvence v standardní instalaci Windows se řiďte pokyny uvedenými v uživatelské příručce Windows nebo vaší grafické karty. Snižování spotřeby elektrické energie Mnoho počítačů podporuje průmyslové standardy metod signalizace úsporného režimu. Systém řízení spotřeby sníží spotřebu monitoru, pokud není po určitou dobu klávesnice používána. Pokud je monitor přepnut do energeticky úsporného režimu, je obrazovka čistá a indikátor zapnutí svítí jantarově. Po stisknutí jakékoliv klávesy na klávesnici a po pohybu myší se obraz na obrazovce během několika sekund obnoví. Informace o nastavení režimu úspory energie naleznete v dokumentaci dodané k vašemu počítači. Monitor podporuje signály tří standardních režimů úspory energie pohotovostní režim (Standby), režim dočasného zastavení (Suspend) a klidový režim (Sleep). Při příjmu jakéhokoliv z uvedených signálů přejde monitor do klidového režimu. Péče o monitor a jeho údržba K maximálnímu prodloužení životnosti LCD monitoru a zabránění jeho poškození vám doporučujeme: používat systém řízení spotřeby monitoru (pokud je podporován vaším počítačem); vypínat monitor v případě, že jej nebude delší dobu používat (pokud nepoužíváte systém řízení spotřeby monitoru); nedotýkat se, neškrábat či nerýpat do obrazovky prsty nebo jinými předměty; přenášet váš monitor opatrně. Obrazovka vašeho LCD monitoru je vysoce kvalitní optické zařízení, které při čištění vyžaduje zvláštní péči. Výstraha Nikdy nepoužívejte k čištění obrazovky tekuté, aerosolové ani abrazivní čisticí prostřeky. Při čištění obrazovky: 1. Vypněte počítač. 2. Vypněte a odpojte monitor. 8

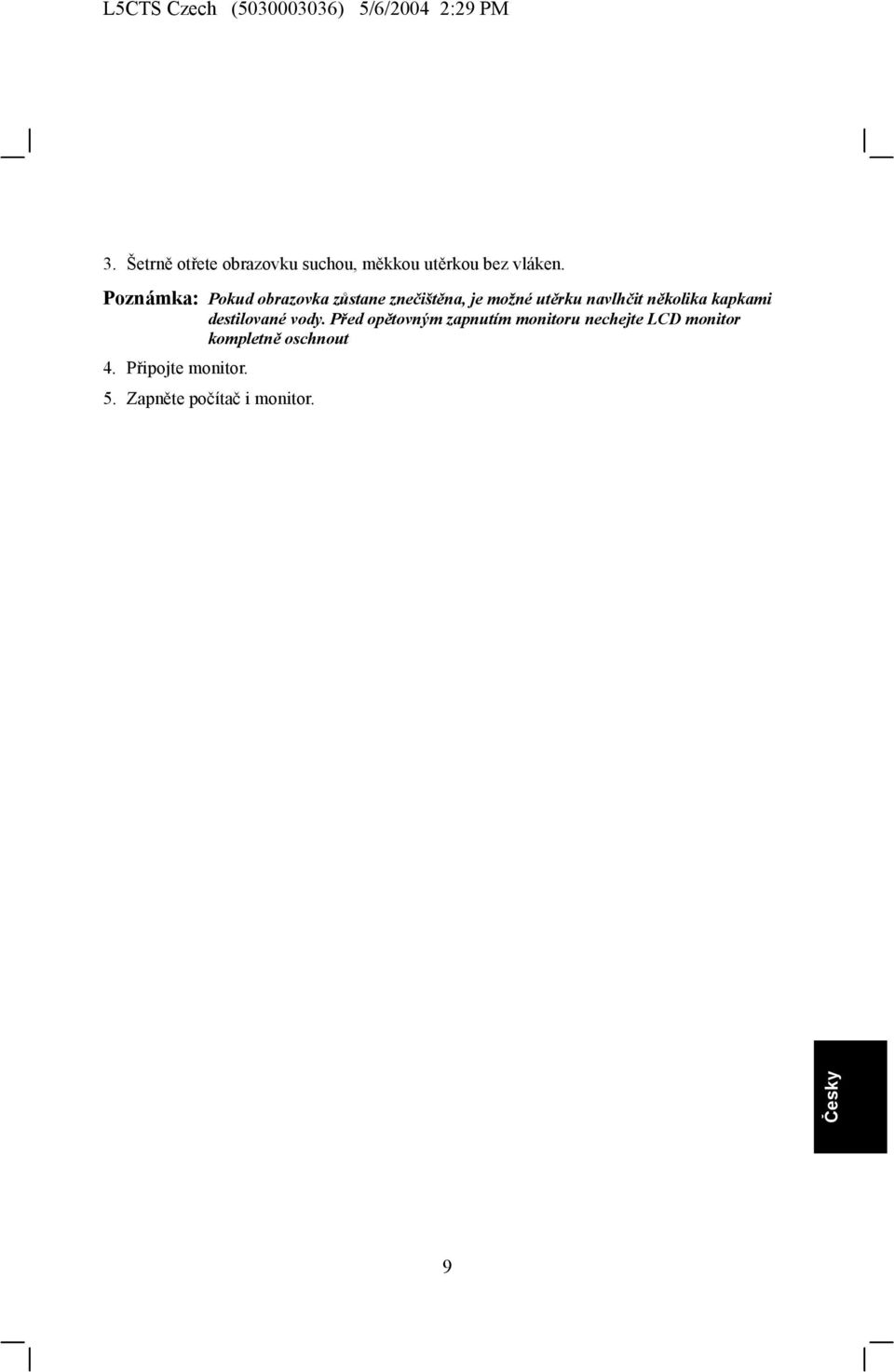

11 3. Šetrně otřete obrazovku suchou, měkkou utěrkou bez vláken. Poznámka: Pokud obrazovka zůstane znečištěna, je možné utěrku navlhčit několika kapkami destilované vody. Před opětovným zapnutím monitoru nechejte LCD monitor kompletně oschnout 4. Připojte monitor. 5. Zapněte počítač i monitor. 9

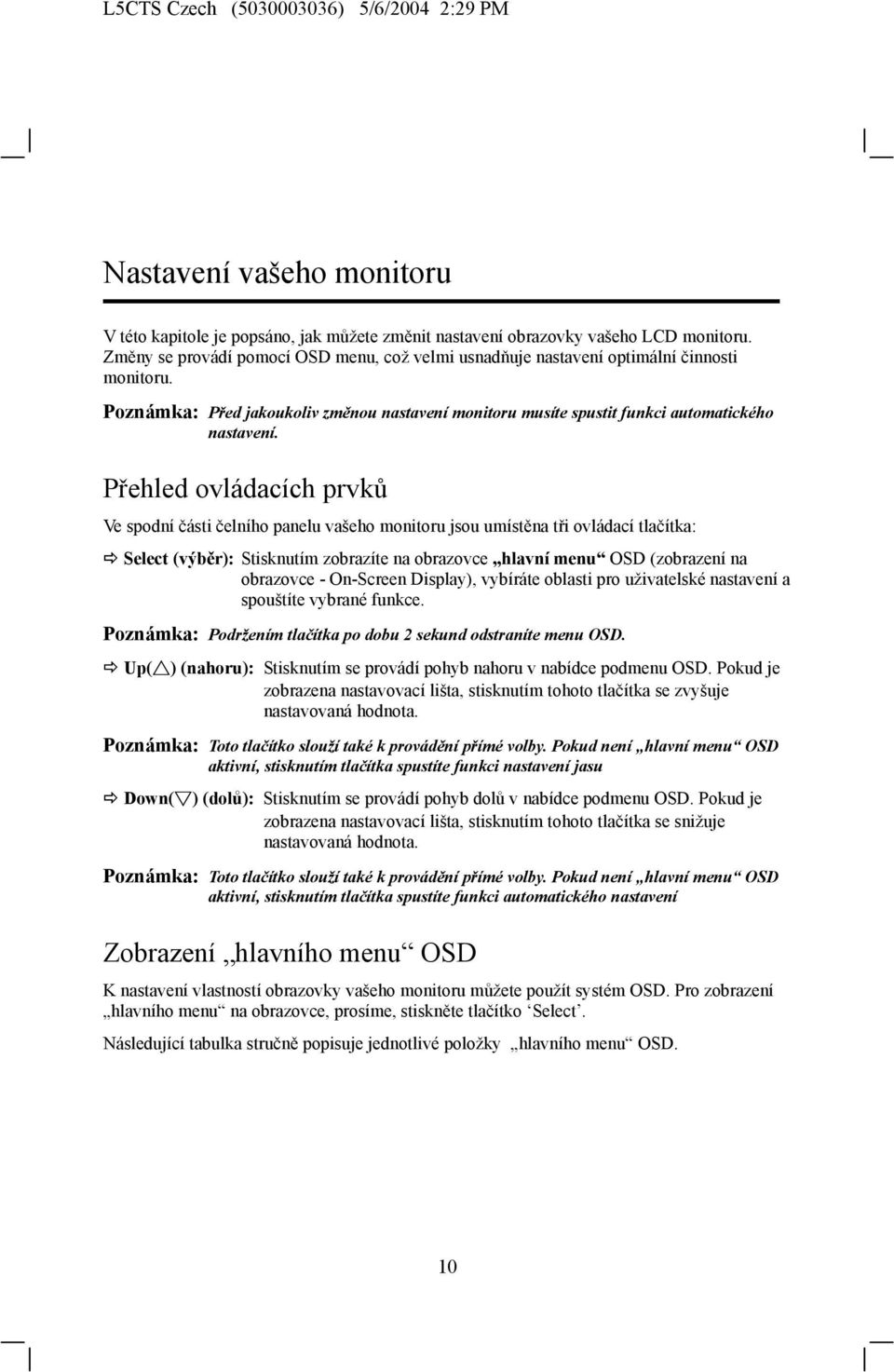

12 Nastavení vašeho monitoru V této kapitole je popsáno, jak můžete změnit nastavení obrazovky vašeho LCD monitoru. Změny se provádí pomocí OSD menu, což velmi usnadňuje nastavení optimální činnosti monitoru. Poznámka: Před jakoukoliv změnou nastavení monitoru musíte spustit funkci automatického nastavení. Přehled ovládacích prvků Ve spodní části čelního panelu vašeho monitoru jsou umístěna tři ovládací tlačítka: Select (výběr): Stisknutím zobrazíte na obrazovce hlavní menu OSD (zobrazení na obrazovce - On-Screen Display), vybíráte oblasti pro uživatelské nastavení a spouštíte vybrané funkce. Poznámka: Podržením tlačítka po dobu 2 sekund odstraníte menu OSD. Up( ) (nahoru): Stisknutím se provádí pohyb nahoru v nabídce podmenu OSD. Pokud je zobrazena nastavovací lišta, stisknutím tohoto tlačítka se zvyšuje nastavovaná hodnota. Poznámka: Toto tlačítko slouží také k provádění přímé volby. Pokud není hlavní menu OSD aktivní, stisknutím tlačítka spustíte funkci nastavení jasu Down( ) (dolů): Stisknutím se provádí pohyb dolů v nabídce podmenu OSD. Pokud je zobrazena nastavovací lišta, stisknutím tohoto tlačítka se snižuje nastavovaná hodnota. Poznámka: Toto tlačítko slouží také k provádění přímé volby. Pokud není hlavní menu OSD aktivní, stisknutím tlačítka spustíte funkci automatického nastavení Zobrazení hlavního menu OSD K nastavení vlastností obrazovky vašeho monitoru můžete použít systém OSD. Pro zobrazení hlavního menu na obrazovce, prosíme, stiskněte tlačítko Select. Následující tabulka stručně popisuje jednotlivé položky hlavního menu OSD. 10

13 Položka Auto Setup Management Clock/Phase Color OSD Display Factory Recall Languages Exit Popis Funkce automatické nastavení. Viz funkce automatického nastavení na straně 10. Otevře podmenu Management (základní ovládání), ve kterém můžete vybrat jas, kontrast nebo umístění obrazu pro další nastavení. Viz nastavení v podmenu Management na straně 11. Otevře podmenu Clock/Phase (takt/fáze), ve kterém můžete vybrat taktovací frekvenci nebo fázi pro další nastavení. Viz nastavení v podmenu Clock/Phaseö na straně 13. Otevře podmenu Color (barva), ve kterém můžete vybrat teplotu barev, RGB a úroveň černé barvy pro další nastavení. Viz nastavení v podmenu Color na straně 14. Otevře podmenu OSD Display (obrazovka OSD), ve kterém můžete vybrat horizontální a vertikální polohu okna OSD pro další nastavení. Viz nastavení v podmenu OSD Display na straně 16. Obnoví tovární nastavení jednotlivých hodnot. Viz obnovení továrního nastavení na straně 17. Otevře podmenu Languages (jazyky), ve kterém můžete podle vašeho uvážení vybrat jeden z pěti jazyků pro zobrazení hlášení na obrazovce OSD. Viz výběr jazyka na straně 18. Ukončí a odstraní hlavní menu OSD. Výběr položky v menu OSD Pro výběr položky v hlavním menu OSD použijte tlačítka Up( ) nebo Down( ) na čelním panelu monitoru. Pro výběr položky podmenu OSD použijte všechna tři ovládací tlačítka. Pro výběr konkrétního podmenu použijte tlačítka Up( ) nebo Down( ) pro pohyb dopředu nebo dozadu k položce, která má být nastavena, a poté ji vyberte stisknutím tlačítka Select. 11

14 Postup nastávovaní v menu OSD Automatické nastavení Ke spuštění funkce automatického nastavení postupujte podle následujících pokynů: 1. Vyvolejte hlavní menu OSD. 2. Bude již zvýrazněna ikona Auto. 3. Stiskněte tlačítko Select k výběru a spuštění funkce automatického nastavení. Po ukončení běhu funkce automatického nastavení se objeví následující hlášení: Pokud je obraz na obrazovce v pořádku, vyberte Yes (ano). NEBO Pokud obraz vyžaduje další nastavení, vyberte No (ne) a objeví se lišta Phase (fáze) pro další ruční nastavení. Nyní můžete nastavit fázi pomocí tlačítek Up ( ) nebo Down ( ). Jakmile bude veškerý text správně zaostřen a obraz bude stabilní, stiskněte tlačítko Select pro ukončení nastavování. 12

15 Nastavení podmenu Managemen (základní ovládání) Při nastavení položek v podmenu Management postupujte podle následujících pokynů: 1. Vyvolejte hlavní menu OSD. 2. Použijte tlačítka Up ( ) (nebo Down ( ) ) pro pohyb dopředu (nebo dozadu) na ikonu Management a její zvýraznění. 3. Stiskněte tlačítko Select pro vstup do podmenu Management. Zobrazí se čtyři položky pro další nastavení. Pokud je vybrána položka Brightness (jas), použijte tlačítka Up ( ) nebo Down ( ) pro nastavení jasu. Nastavená hodnota jasu se průběžně zobrazuje jednak graficky pomocí lišty, jednak jako číselná hodnota napravo od této grafické lišty. Pokud je vybrána položka Contrast (kontrast), použijte tlačítka Up ( ) nebo Down ( ) pro nastavení kontrastu. Nastavená hodnota kontrastu se průběžně zobrazuje jednak graficky pomocí lišty, jednak jako číselná hodnota napravo od této grafické lišty. 13

16 Poznámka: Před nastavením kontrastu doporučujeme spustit funkci automatického nastavení. Pokud je vybrána položka H. position (horizontální poloha), použijte tlačítka Up ( ) nebo Down ( ) pro nastavení horizontální polohy obrazu. Nastavená hodnota horizontální polohy obrazu se průběžně zobrazuje jednak graficky pomocí lišty, jednak jako číselná hodnota napravo od této grafické lišty. Pokud je vybrána položka V. position (vertikální poloha), použijte tlačítka Up ( ) nebo Down ( ) pro nastavení vertikální polohy obrazu. Nastavená hodnota vertikální polohy obrazu se průběžně zobrazuje jednak graficky pomocí lišty, jednak jako číselná hodnota napravo od této grafické lišty. 14

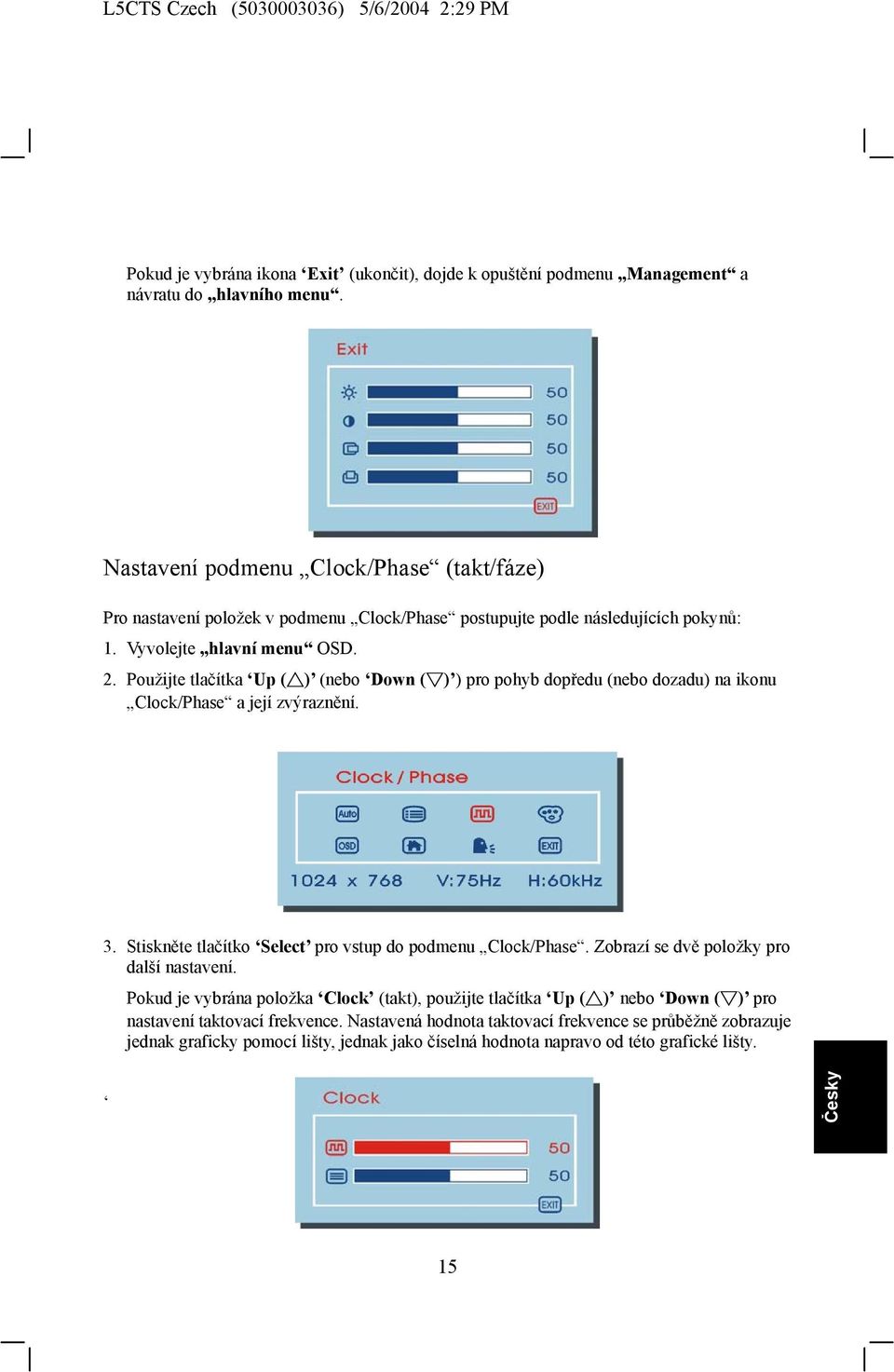

17 Pokud je vybrána ikona Exit (ukončit), dojde k opuštění podmenu Management a návratu do hlavního menu. Nastavení podmenu Clock/Phase (takt/fáze) Pro nastavení položek v podmenu Clock/Phase postupujte podle následujících pokynů: 1. Vyvolejte hlavní menu OSD. 2. Použijte tlačítka Up ( ) (nebo Down ( ) ) pro pohyb dopředu (nebo dozadu) na ikonu Clock/Phase a její zvýraznění. 3. Stiskněte tlačítko Select pro vstup do podmenu Clock/Phase. Zobrazí se dvě položky pro další nastavení. Pokud je vybrána položka Clock (takt), použijte tlačítka Up ( ) nebo Down ( ) pro nastavení taktovací frekvence. Nastavená hodnota taktovací frekvence se průběžně zobrazuje jednak graficky pomocí lišty, jednak jako číselná hodnota napravo od této grafické lišty. 15

18 Poznámka: Doporučujeme nejprve spustit funkci automatického nastavení a nastavení taktovací frekvence provádět pouze v případě, že obraz vykazuje nepřesnosti Pokud je vybrána položka Phase (fáze), použijte tlačítka Up ( ) nebo Down ( ) pro nastavení fáze. Nastavená hodnota fáze se průběžně zobrazuje jednak graficky pomocí lišty, jednak jako číselná hodnota napravo od této grafické lišty. Poznámka: Před nastavením fáze doporučujeme spustit funkci automatického nastavení pro kontrolu, zda fáze potřebuje nastavit či nikoliv. Pokud je vybrána ikona Exit (ukončit), dojde k opuštění podmenu Clock/Phase a návratu do hlavního menu. Nastavení podmenu Color (barva) Pro nastavení položek v podmenu Color postupujte podle následujících pokynů:: 1. Vyvolejte hlavní menu OSD. 2. Použijte tlačítka Up ( ) (nebo Down ( ) ) pro pohyb dopředu (nebo dozadu) na ikonu Color a její zvýraznění. 16

19 3. Stiskněte tlačítko Select pro vstup do podmenu Color. Budou zobrazeny tři položky pro další nastavování. Pokud je vybrána položka Color Temp (teplota barev), použijte tlačítka Up ( ) nebo Down ( ) pro výběr jedné ze tří možností (chladné, neutrální, teplé). Stisknutím tlačítka Select se vrátíte zpět do podmenu Color. Poznámka: Pokud vyberete jednu z možností, dojde okamžitě k nastavení obrazovky podle této vybrané možnosti Pokud vyberete položku Black Level Adjust (nastavení úrovně černé), dojde k vyvolání podmenu Black Level Adjust. Použijte tlačítka Up ( ) nebo Down ( ) pro výběr a zvýraznění jedné ze tří možností (Red - červená, Green zelená a Blue - modrá) a poté k jejímu vyvolání tlačítkem Select. Dojde k vyvolání příslušné lišty na menu a budete moci provést její nastavení pomocí tlačítek Up ( ) a Down ( ). Toto nastavení může být užitečné pro dosažení přirozenějšího vzhledu grafických obrázků a přesnějšímu nastavení sjednocení barev mezi tiskárnou a obrazovkou. 17

20 Pokud je vybrána položka RGB Adjust (nastavení RGB), dojde k vyvolání stejné posloupnosti jako RGB Adjust. Pokud je vybrána ikona Exit (ukončit), dojde k opuštění podmenu Color a návratu do hlavního menu. Nastavení podmenu OSD Display (obrazovka OSD) Pro nastavení horizontální a vertikální polohy OSD postupujte podle následujících pokynů: 1. Vyvolejte hlavní menu OSD. 2. Použijte tlačítka Up ( ) (nebo Down ( ) ) pro pohyb dopředu (nebo dozadu) na ikonu OSD Display a její zvýraznění. 18

21 3. Stiskněte tlačítko Select pro vstup do podmenu OSD Display. Dojde k zobrazení dvou položek pro další nastavení. Pokud je vybrána položka H. position (horizontální poloha), použijte tlačítka Up ( ) nebo Down ( ) pro nastavení horizontální polohy OSD obrazovky. Nastavená hodnota horizontální polohy OSD obrazovky se průběžně zobrazuje jednak graficky pomocí lišty, jednak jako číselná hodnota napravo od této grafické lišty. Pokud je vybrána položka V. position (vertikální poloha), použijte tlačítka Up ( ) nebo Down ( ) pro nastavení vertikální polohy OSD obrazovky. Nastavená hodnota vertikální polohy OSD obrazovky se průběžně zobrazuje jednak graficky pomocí lišty, jednak jako číselná hodnota napravo od této grafické lišty. Pokud je vybrána ikona Exit (ukončit), dojde k opuštění podmenu OSD Display a návratu do hlavního menu. 19

22 Vyvolání továrního nastavení Pro opětovné vyvolání továrního nastavení postupujte podle následujících pokynů: 1. Vyvolejte hlavní menu OSD. 2. Použijte tlačítka Up ( ) (nebo Down ( ) ) pro pohyb dopředu (nebo dozadu) na ikonu Factory recall a její zvýraznění. 3. Stiskněte tlačítko Select pro spuštění funkce opětovného vyvolání továrního nastavení. Výběr jazyka Pro výběr a nastavení jednoho z pěti jazyků postupujte podle následujících pokynů: 1. Vyvolejte hlavní menu OSD. 2. Použijte tlačítka Up ( ) (nebo Down ( ) ) pro pohyb dopředu (nebo dozadu) na ikonu Language a její zvýraznění. 20

23 3. Stiskněte tlačítko Select pro vstup do podmenu Language (jazyk). Dojde k zobrazení pěti položek k výběru. Použijte tlačítka Up ( ) (nebo Down ( ) ) pro pohyb dopředu (nebo dozadu) na položku jazyka, který preferujete, a stiskem tlačítka Select tento jazyk vyberte. Poznámka: Pokud vyberete některou položku, dojde okamžitě ke změně informací na OSD obrazovce podle vašeho výběru Ukončení a odstranění menu OSD Pro ukončení a odstranění menu OSD použijte tlačítka Up ( ) (nebo Down ( ) ) pro pohyb dopředu (nebo dozadu) na ikonu Exit (ukončit) a vyberte tuto možnost stisknutím tlačítka Select. Použití přímé volby Jsou k dispozici dvě možnosti přímé volby, které lze použít v případě, že není aktivní hlavní menu OSD. První možnost přímé volby spouští funkci automatického nastavení a druhá vyvolává OSD menu Brightness (jas). Spuštění funkce automatického nastavení pomocí přímé volby Použijte funkci automatického nastavení pokaždé, když volíte nový režim zobrazení nebo měníte obnovovací frekvenci. Při běhu funkce automatického nastavení by měl být na obrazovce zobrazen stabilní obraz. Neposunujte položky po obrazovce, nehrajte hry nebo nepouštějte video při běhu funkce automatické nastavení. Jakmile proběhne automatické nastavení pro konkrétní režim zobrazení, monitor uloží nové hodnoty nastavení do permanentní paměti. 21

24 Spuštění funkce automatického nastavení pomocí přímé volby 1. Stiskněte tlačítko Down ( ) v době, kdy na obrazovce není zobrazeno hlavní menu OSD, dojde ke spuštění funkce automatického nastavení. Při běhu funkce automatického nastavení začne obraz na obrazovce měnit barvy a začne kolísat. Po ukončení běhu funkce budete dotázáni, zda je výsledný obraz zobrazen přesně či nikoliv. Pokud je obraz zobrazen přesně, vyberte Yes (ano), okno OSD se poté automaticky uzavře. NEBO Pokud obraz vyžaduje další nastavení, vyberte No (ne) a objeví se lišta Phase (fáze) pro další ruční nastavení. Nyní můžete nastavit fázi pomocí tlačítek Up ( ) nebo Down ( ). Jakmile bude veškerý text správně zaostřen a obraz bude stabilní, stiskněte tlačítko Select pro ukončení nastavování a uzavření menu OSD. Spuštění funkce nastavení jasu pomocí přímé volby Pro spuštění funkce nastavení jasu pomocí přímé volby: Stiskněte tlačítko Up( ) v době, kdy na obrazovce není zobrazeno hlavní menu OSD, dojde ke spuštění funkce nastavení jasu. 22

25 Odstraňování poruch V této kapitole jsou uvedeny informace týkající se odstraňování poruch vašeho LCD monitoru. Pokud bez úspěchu vyzkoušíte všechny možnosti uvedené níže, obraťte se na kvalifikovaného servisního technika. A. Můj monitor nefunguje, i když počítač normálně běží. 1. Ujistěte se, že je napájecí kabel pevně připojen do zdířky monitoru.. 2. Ujistěte se, že je monitor zapnut. 3. Zkuste monitor vypnout a poté opět zapnout. 4. Ujistěte se, že napájecí šňůra monitoru je správně připojena do síťové zásuvky i do napájecího adaptéru střídavého proudu. Připojením jiného zařízení (například lampy) do síťové zásuvky vyzkoušejte, zda je tato síťová zásuvka pod napětím. (Pokud svítí kontrolka na čelní stěně monitoru, je monitor řádně připojen k elektrické síti. Vyzkoušejte další možnost tohoto zkušebního postupu.) 5. Vyzkoušejte propojovací kabel mezi monitorem a počítačem. Konektory kabelu musí být zcela zasunuty do příslušných pozic. B. Na obrazovce mého monitoru se objevilo hlášení Check Cable (zkontrolujte kabel). Toto hlášení se objeví, pokud není kabel obrazového signálu řádně připojen k počítači. 1. Ujistěte se, že kabel analogového obrazového signálu je připojen k portu analogového obrazového vstupu na zadní straně monitoru. 2. Ujistěte se, že druhý konec kabelu analogového obrazového signálu je připojen do video portu počítače. C. Na obrazovce mého monitoru se objevilo hlášení Signal Out of Range (signál je mimo rozsah). Toto hlášení se objeví, pokud je vstupní signál mimo rozsah způsobilosti monitoru. Nastavte vás počítač do podporovaného režimu zobrazování, nejlépe 1024 x 768 při 60 Hz. Viz kapitola Nastavení režimu zobrazování na straně 6. D. Obraz je velmi nestabilní. 1. Nastavte vás počítač do podporovaného režimu zobrazování, nejlépe 1024 x 768 při 60 Hz. Viz kapitola Nastavení režimu zobrazování na straně Obnovte původní tovární nastavení pomocí položky Factory Recall v podmenu OSD Factory Recall. 3. Spusťte funkci automatického nastavení. Viz kapitolu Spuštění funkce automatického nastavení pomocí přímé volby na straně 19. Poznámka: I když je nastavení vašeho počítače mimo rozsah režimů zobrazení podporovaných vaším LCD monitorem, může monitor stále zobrazovat, ale se zhoršenou kvalitou. To vám umožní změnit nastavení vašeho počítače. 23

26 Technický popis Tato kapitola obsahuje technický popis vašeho LCD monitoru. Popis monitoru LCD obrazovka Velikost obrazovky Úhel pohledu vlevo/vpravo nahoru/dolů Počet barev Příkon Spotřeba Signálový vstup Obrazový signál Synchronizační signály Řádková (horizontální) frekvence Rastrová (vertikální) frekvence 15palcová, aktivní maticová TFT obrazovka, s antireflexní vrstvou, bodová rozteč mm mm x mm -60 ~ ~ milionu 100 ~ 240 VAC plný rozsah, 50/60 Hz (samostatný adaptér střídavého proudu) Provozní režim:nejvýše 30W Klidový režim :nejvýše 2W RGB positivní 0.7VPP, 75ohm Oddělené a kompozitní, úroveň TTL 31.5 khz ~ 60 khz 56 Hz ~ 75 Hz Bodová taktovací frekvence 80 MHz (maximální) Doporučený režim 1024 x 60 Hz zobrazování Úhly naklopení 20 dopředu, -5 dozadu Rozměry 341mm x 317mm x 140 mm (š x v x h) 341mm x 338mm x 68mm (podstavec složený) Čistá hmotnost 3.0 kg Hrubá hmotnost 4.5 kg Provozní podmínky Teplota Vlhkost Nadmořská výška Skladovací podmínky Teplota Vlhkost Nadmořská výška 5 ~ 40 C v nadmořských výškách 0 ~ 2000m 5 ~ 30 C v nadmořských výškách 2000 ~ 3000m 20% ~ 85% relativní vlhkost, bez kondenzace nejvýše 3000m -20 ~ 60 C 5% ~ 95% relativní vlhkost 10000m Max. 24

27 Režimy zobrazování Váš LCD monitor podporuje následující standardní kombinace rozlišení obrazovky a obnovovacích frekvencí. Jiné kombinace jsou možné, mohou však vyžadovat nastavení obrazu. Pro nejlepší činnost vašeho monitoru nastavte váš počítač na rozlišení obrazovky 1024 x 768 při obnovovací frekvenci 60 Hz. Supported Resolution (dots x lines) VGA 640 x x x x x 480 SVGA 800 x x x x x 600 XGA 1024 x x x x 768 Vertical Frequency (Refresh Rate) 70 Hz (1) 60 Hz 70 Hz 72 Hz 75 Hz 56 Hz 60 Hz 70 Hz 72 Hz 75 Hz 60 Hz 70 Hz 72 Hz 75 Hz US TEXT 720 x Hz Power MAC 640 x x Hz 75 Hz Popis obrázku: Supported Resolution (dots x lines) = podporované rozlišení (bodů a řádků) Vertical Frequency (Refresh Rate) = vertikální frekvence (obnovovací frekvence) Poznámka: Monitor je schopen fungovat i mimo tyto doporučené režimy zobrazování. 25

28 Neznámé režimy zobrazování Podobně jako jiné monitory je váš LCD monitor navržen pro fungování ve standardních režimech zobrazování. Ne všechny video/grafické karty však používají pouze standardní režimy zobrazování. Váš LCD monitor používá technologii state-of-the-art, která je navržena k synchronizaci s jakýmkoliv režimem zobrazování. Doporučujeme vám používat jeden z výše uvedených podporovaných režimů zobrazování. Pokud zvolíte neznámý režim zobrazování, budete muset ručně nastavit takt, fázi a polohu obrazu na obrazovce. Pokud musíte použít neznámý režim zobrazování, spusťte nejprve funkci automatického nastavení. Pokud tato funkce nenastaví obraz správně, budete muset ručně nastavit takt, fázi a horizontální i vertikální polohu. Informace pro spotřebitele Značka / Model Výrobce Použití výrobku Hlavní vlastnosti / Specifikace Zákonná povolení Hmotnost Obsah balení Záruční doba Tatung L5CTTDP Tatung Company Počítačový monitor k domácímu i firemnímu použití 15 60kHz monitor (podrobnější specifikace je uvedena na straně 23). GOST-R, CE, TüV(GS), UL, CSA, FCC, N, D, S, FI, VCCI, TCO99 3.0kg (bez obalu) Monitor, uživatelská příručka, napájecí adaptér, napájecí šňůra, kabel signálového vstupu Nejméně 1 rok Čárový kód
