1 Termopohon pro otopná, vzduchotechnická a klimatizaèní zaøízení

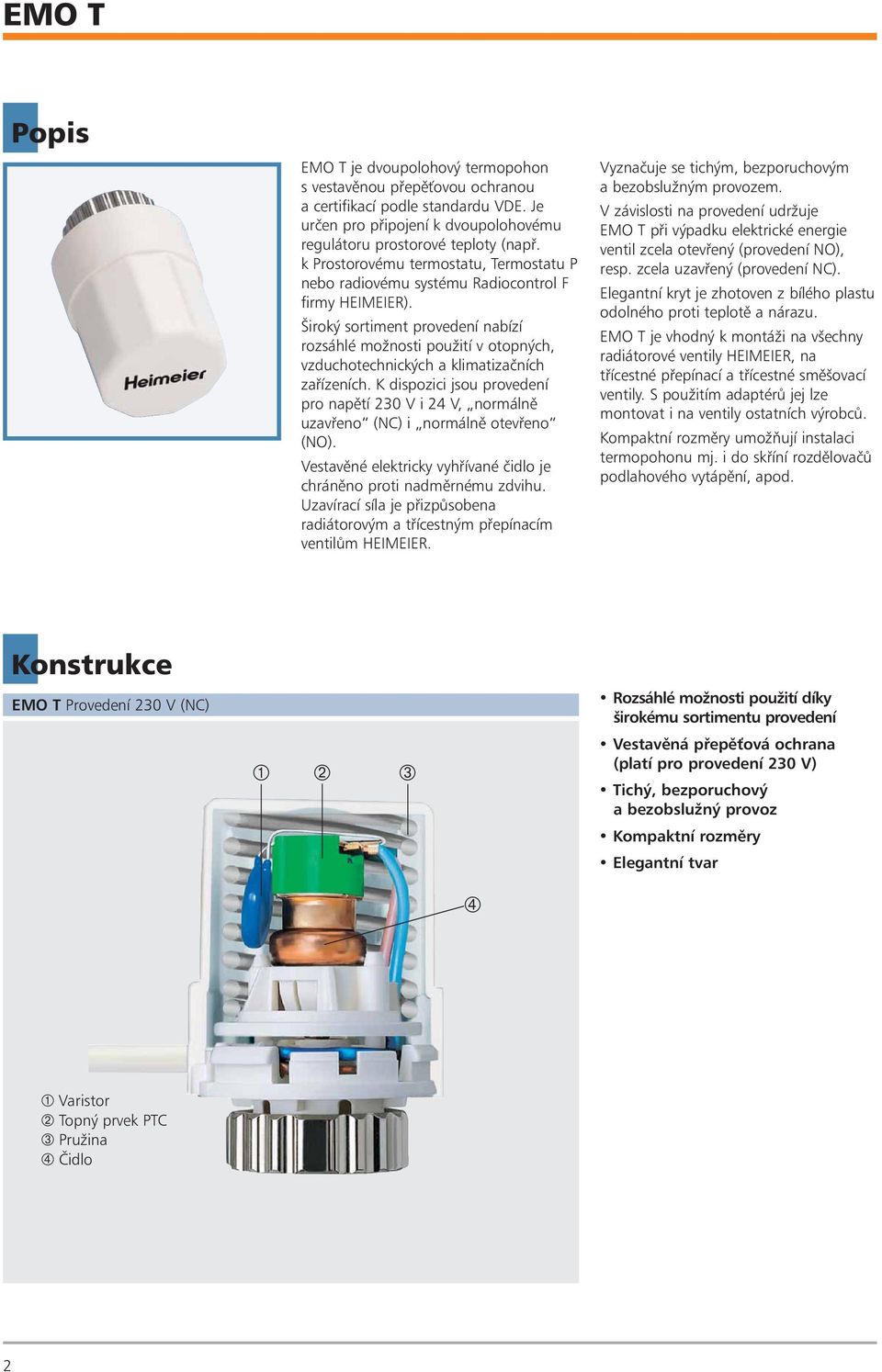

2 Popis EMO T je dvoupolohový termopohon s vestavìnou pøepì ovou ochranou a certifikací podle standardu VDE. Je urèen pro pøipojení k dvoupolohovému regulátoru prostorové teploty (napø. k Prostorovému termostatu, Termostatu P nebo radiovému systému adiocontrol F firmy HEIMEIE). Široký sortiment provedení nabízí rozsáhlé možnosti použití v otopných, vzduchotechnických a klimatizaèních zaøízeních. K dispozici jsou provedení pro napìtí 230 V i 24 V, normálnì uzavøeno (NC) i normálnì otevøeno (NO). Vestavìné elektricky vyhøívané èidlo je chránìno proti nadmìrnému zdvihu. Uzavírací síla je pøizpùsobena radiátorovým a tøícestným pøepínacím ventilùm HEIMEIE. Vyznaèuje se tichým, bezporuchovým a bezobslužným provozem. V závislosti na provedení udržuje EMO T pøi výpadku elektrické energie ventil zcela otevøený (provedení NO), resp. zcela uzavøený (provedení NC). Elegantní kryt je zhotoven z bílého plastu odolného proti teplotì a nárazu. EMO T je vhodný k montáži na všechny radiátorové ventily HEIMEIE, na tøícestné pøepínací a tøícestné smìšovací ventily. S použitím adaptérù jej lze montovat i na ventily ostatních výrobcù. Kompaktní rozmìry umožòují instalaci termopohonu mj. i do skøíní rozdìlovaèù podlahového vytápìní, apod. Konstrukce EMO T Provedení 230 V (NC) ozsáhlé možnosti použití díky širokému sortimentu provedení À Á Â Vestavìná pøepì ová ochrana (platí pro provedení 230 V) Tichý, bezporuchový a bezobslužný provoz Kompaktní rozmìry Elegantní tvar Ã À Varistor Á Topný prvek PTC Â Pružina Ã Èidlo 2

3 Funkce Prevedení normálnì uzavøeno (NC) Je-li termopohon pod napìtím, elektricky vyhøívané èidlo se zahøívá. Po uplynutí mrtvé doby se EMO T zaène plynule otevírat. Pøi pøerušení napìtí dojde po uplynutí mrtvé doby k plynulému uzavírání termopohonu v dùsledku ochlazování èidla. Prevedení normálnì otevøeno (NO) Je-li termopohon pod napìtím, elektricky vyhøívané èidlo se zahøívá. Po uplynutí mrtvé doby se EMO T zaène plynule uzavírat. Pøi pøerušení napìtí dojde po uplynutí mrtvé doby k plynulému otevírání termopohonu v dùsledku ochlazování èidla. Poznámka Pøi funkèní zkoušce je tøeba vzít v úvahu èasovou prodlevu (mrtvou dobu)! Doba otevírání a zavírání je závislá na okolní teplotû. Funkèní diagram Použití Termopohon EMO T firmy HEIMEIE je vhodný pro teplotní a/nebo èasovì závislou dvoubodovou regulaci v níže uvedených aplikacích: 1. Vytápìní egulace prostorové teploty jednotlivých místností nebo zón regulací prùtoku teplonosné látky, napø. u podlahového vytápìní, stropního sálavého vytápìní, otopných tìles, apod. v bytových objektech, školách, administrativních budovách, skladech atd. 2. Vzduchotechnika egulace prostorové teploty jednotlivých místností regulací prùtoku teplonosné látky vzduchotechnickými výmìníky tepla, ohøívaèi vzduchu, atd. 3. Klimatizace / chlazení egulace prostorové teploty jednotlivých místností nebo zón regulací prùtoku teplonosné látky, napø. u chladicích stropù, fancoilù apod. Schéma zapojení N L 230 V/24 V AC/DC ϑ EMO T L max. (viz pokyny k projektování) 3

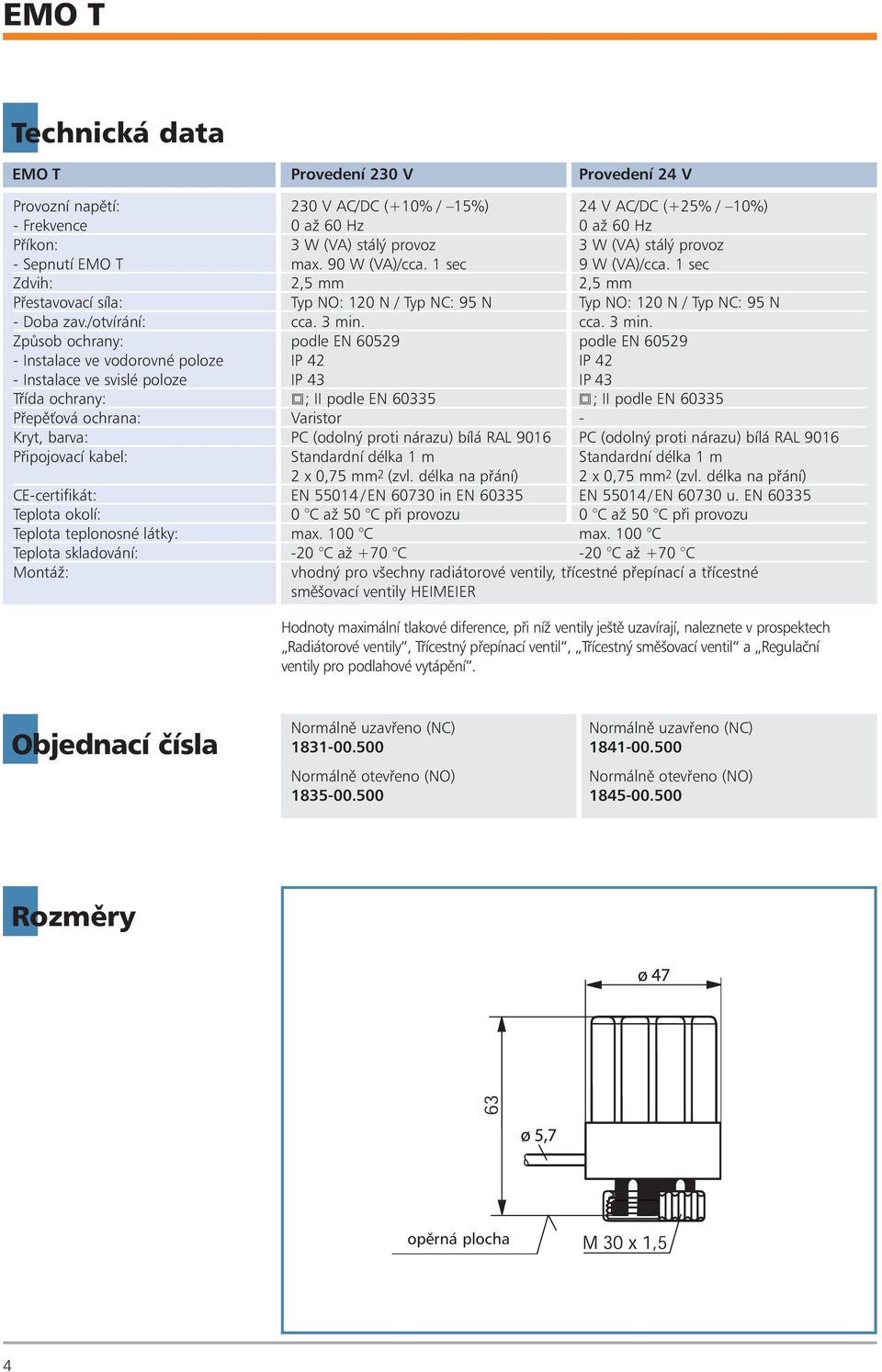

4 Technická data EMO T Provedení 230 V Provedení 24 V Provozní napìtí: 230 V AC/DC (+10% / 15%) 24 V AC/DC (+25% / 10%) - Frekvence 0 až 60 Hz 0 až 60 Hz Pøíkon: 3 W (VA) stálý provoz 3 W (VA) stálý provoz - Sepnutí EMO T max. 90 W (VA)/cca. 1 sec 9 W (VA)/cca. 1 sec Zdvih: 2,5 mm 2,5 mm Pøestavovací síla: Typ NO: 120 N / Typ NC: 95 N Typ NO: 120 N / Typ NC: 95 N - Doba zav./otvírání: cca. 3 min. cca. 3 min. Zpùsob ochrany: podle EN podle EN Instalace ve vodorovné poloze IP 42 IP 42 - Instalace ve svislé poloze IP 43 IP 43 Tøída ochrany: ; II podle EN ; II podle EN Pøepì ová ochrana: Varistor - Kryt, barva: PC (odolný proti nárazu) bílá AL 9016 PC (odolný proti nárazu) bílá AL 9016 Pøipojovací kabel: Standardní délka 1 m Standardní délka 1 m 2 x 0,75 mm 2 (zvl. délka na pøání) 2 x 0,75 mm 2 (zvl. délka na pøání) CE-certifikát: EN / EN in EN EN / EN u. EN Teplota okolí: 0 C až 50 C pøi provozu 0 C až 50 C pøi provozu Teplota teplonosné látky: max. 100 C max. 100 C Teplota skladování: -20 C až +70 C -20 C až +70 C Montáž: vhodný pro všechny radiátorové ventily, tøícestné pøepínací a tøícestné smìšovací ventily HEIMEIE Hodnoty maximální tlakové diference, pøi níž ventily ještì uzavírají, naleznete v prospektech adiátorové ventily, Tøícestný pøepínací ventil, Tøícestný smìšovací ventil a egulaèní ventily pro podlahové vytápìní. Objednací èísla Normálnì uzavøeno (NC) Normálnì uzavøeno (NC) Normálnì otevøeno (NO) Normálnì otevøeno (NO) ozmìry opìrná plocha 4

5 Pokyny k projektování Dimenzování transformátoru 24 V Pro provoz provedení pro 24 V je nutné používat odpovídající transformátor, odpovídající EN Pro dimenzování potøebného pøíkonu transformátoru je nutné vzít v úvahu pøíkon v dobì sepnutí termopohonu. Také provedení spínacích kontaktù regulátoru prostorové teploty musí odpovídat spínacímu pøíkonu. Minimální požadovaný výstupní výkon transformátoru je dán souètem spínacích pøíkonù termopohonù EMO T 24 V a pøíkonù Termostatù P firmy HEIMEIE. Prostorový termostat (obj. è. 1946/ ) není tøeba brát v úvahu. Pøíklad: 2x Termostat P 24 V (obj. è ) každý 1,5 VA = 3 VA 6x EMO T (obj. è. 1841/ ) každý 9 VA = 54 VA Souèet pøíkonù = 57 VA ( = minimální výkon transformátoru) Odpovídající transformátor = 63 VA Ochranné nízké napìtí 24 V Pøi požadovaném nízkém ochranném napìtí (SELV dle DIN VDE 0100) je tøeba použít bezpeènostní transformátor podle EN Délka kabelù Pro dodržení uvedených spínacích dob termopohonù nesmí ztráta napìtí v napájecím okruhu termopohonù (v závislosti na délce a prùøezu kabelù) ve spínací fázi pøekroèit 4 %. Použijete-li mìdìné vodièe, mùžete pro pøibližné dimenzování použít následující výpoèetní vztah: l L max. = n L max.: maximální délka kabelu v [m] (viz schéma zapojení na str. 3) l: tabulková hodnota v [m] n: poèet servopohonù Vedení: Prùøez: Délka: Poznámka: Typ/název A 230 V 24 V použití; porovnání LiY /dvoužilový kabel 0,34 mm 2-24 m jen pro 24 V; odpovídá 0,6 mm Y/()/zvonkový drát 0,60 mm 2-43 m jen pro 24 V; také u Y() 2 x 0,8 mm 2 H03VVF/PVC-sí ový kabel 0,75 mm m 53 m ne pod omítkou NYM/instalaèní vedení 1,50 mm m 106 m také u NYIF 1,5 mm 2 NYIF/instalaèní vedení 2,50 mm m 177 m také u NYM 2,5 mm 2 Pøíklad výpoètu: Hledáno: max. délka kabelu L max. Zadáno: napìtí U = 24 V prùøez vodièe A = 2 x 1,5 mm 2 tabulková hodnota l = 106 m poèet servopohonù n = 4 Øešení: l 106 m L max. = = = 26,5 m n 4 5

6 Pøíslušenství Obrázek Popis Výrobce Obj. è. Pøipojení na cizí radiátorové ventily Danfoss A edukce pro montáž termopohonu EMO T Danfoss AV na radiátorové ventily uvedených výrobcù. Danfoss AVL Pøipojovací závit M 30 x 1,5 dle standardu HEIMEIE. Vaillant TA (M 28 x 1,5) Herz Markaryd Comap Velta Oventrop (M 30 x 1) Giacomini otex Velta - rozdìlovaèe Euro / Kombi nebo ventil zpáteèky rozdìlovaèe Provario Pøipojení k otopným tìlesùm Ventil kompakt edukce pro montáž EMO T s pøipojovacím závitem M 30 x 1, na ventilové vložky se svìrným pøipojením Série 2. edukce pro montáž EMO T s pøipojovacím závitem M 30 x 1, na ventilové vložky se svìrným pøipojením Série 3. Pøipojovací závit M 30 x 1,5 dle standardu HEIMEIE. Výrobce otopného tìlesa viz. prospekt Termostatické hlavice. Trafo-Station Schéma pøipojení Pøíklad použití dìtský pokoj ložnice = Prostorový termostat nebo Termostat P 2 koupelna pøedsíò kuchyò obývací p. Trafostanice Trafostanice je 24 V nízkonapì ový transformátor podle EN v plastovém krytu s ochrannou izolací, který je odolný proti nárazu. Používá se jako napájecí zdroj termopohonù a prostorových termostatù. Pøipojení provozovaných prostorových regulátorù teploty (max. 10 prostorových termostatù 24 V, napø. Termostat P 24 V) je možné ve spojení s max. 10 kusy servopohonu EMO T, a to podle podmínek instalace v libovolném pøiøazení na výstupní svorky trafostanice. Možnost pøipojení termopohonù typu normálnì otevøeno (NO) a normálnì uzavøeno (NC). Trafostanice je na vstupu a výstupu chránìna citlivou napì ovou ochranou. Technické údaje Provozní napìtí: 230 V AC (+ 6% / 15%); 50 / 60 Hz; 120 VA Výstupní napìtí: 24 V AC (+ 25% / 10%); 50 / 60 Hz Výstupní výkon: 100 VA v trvalém provozu Zapojení na výstupu: max. 10 servopohonù a 10 Prostorových termostatù nebo 10 Termostatù P (viz schéma) Délka kabelu max. hodnoty EMO T, viz pokyny k projekci na str. 5 Druh ochrany: IP 22 podle EN (podle návodu k montáži) Tøída ochrany: ;II podle EN Kryt, barva: ABS (odolný proti nárazu), svìtle šedá AL 7035 Pøipojení na sí : do zásuvky; 1 m; 2 x 0,75 mm 2 s eurozástrèkou Pøipojovací svorky: plocha svorky max. 2,5 mm 2 CE certifikát (EMV / NS): EN in EN / EN Teplota okolí: 0 C až 60 C pøi provozu Montáž: upevnìní na stìnu, pøívod kabelu zdola Vnìjší rozmìry: 200 mm x 120 mm x 90 mm (šíøka x výška x tl.) 6

7 Obrázek Popis Obj. è. Trafo-Zentrale Trafo-centrala Popis a použití Trafocentrála je 24 V nízkonapì ový transformátor podle EN v plastovém krytu s ochrannou izolací, který je odolný proti nárazu. Trafocentrála se používá jako centrální zdroj napájení prostorových termostatù a termopohonù. Dík malým nákladùm na kabeláž je stanice vhodná zejména k pøipojení centrálnì uspoøádaných termopohonù, napø. rozdìlovaèù podlahového vytápìní. Na vstupní stranì je možno pøipojit max. 6 Prostorových termostatù 24 V, pøípadnì Termostatù P, na výstupní stranì max. 12 kusù termopohonù EMO T 24 V na stávající pøipojovací svorky. Je možné volné pøiøazení regulátorù teploty na EMO 24 V pøipojených na výstupní stranì podle návodu k instalaci a použití. Možnost pøipojení termopohonù typu normálnì otevøeno (NO) a normálnì uzavøeno (NC).. Trafostanice je chránìna na stranì sítì i výstupu obvyklým jištìním (na sekundární stranì s optickou kontrolou). V provedení s ovládáním èerpadla zapíná nebo vypíná relé pøes bezpotenciálový kontakt obìhové èerpadlo, tzn. že obìhové èerpadlo bìží jenom tehdy, když alespoò jeden Prostorový termostat požaduje pøívod tepla (tato funkce vyžaduje provedení normálnì uzavøeno (NC) ). Brez ovládání èerpadla S ovládáním èerpadla Schéma zapojení øízení regul. výkon øízení pøíøazení a pøipojení regulátoru pohonù 6 x vstup pro servopohony 12 x výstup pro servopohony Pøíklad použití ovládání obìh. èerpadla výstup obìhové èerpadlo zásuvka Technická Data Provozní napìtí: 230 V AC (+ 6% / 15%), 50 / 60 Hz, 60 VA Výstupní napìtí: 24 V AC (+25% / 10%), 50 /60 Hz Výstupní výkon: 20 VA pro regulátor teploty Termopohony stálý provoz max 36 VA Zapojení vstup/výstup: max. 6 Prostorových termostatù nebo 6 Termostatù P a 12 servopohonù (viz schéma zapojení/pøíklad použití) Délka kabelu EMO T max. hodnoty viz pokyny pro projekci na str. 5 Prostorový regulátor teploty max. 50 m pøi 3 x 0,14 mm 2 max. 100 m pøi 3 x 0,34 mm 2 Ovládání èerpadla: Spínací kontakt, bezpotenciálový, max. 250 V AC 8 (2) A Druh ochrany: IP 22 dle EN (podle návodu k montáži) Tøída ochrany: ;II dle EN Kryt, barva: ABS (odolný proti nárazu), svìtle šedá AL 7035 Pøipojení na sí : do zásuvky; 1 m; 2 x 0,75 mm 2 s eurozástrèkou Pøipojovací svorky: plocha svorky max. 2,5 mm 2 CE certifikace (EMV/NS): EN a EN / EN Teplota okolí: 0 C až +60 C pøi provozu Montáž: upevnìní na stìnu, pøívod kabelu zdola Montážní rozmìry: 240 mm x 160 mm x 90 mm (šírka x výška x hl.) Termostat P obýv. pokoj Th.- egler pøedsíò Termostat P kuchyò Th.- egler koupelna Termostat P dìtský pokoj Th.- egler ložnice rodièù prostorový termostat nebo Termostat P Prostorový termostat nebo Termostat P obìh. èerpadlo 7

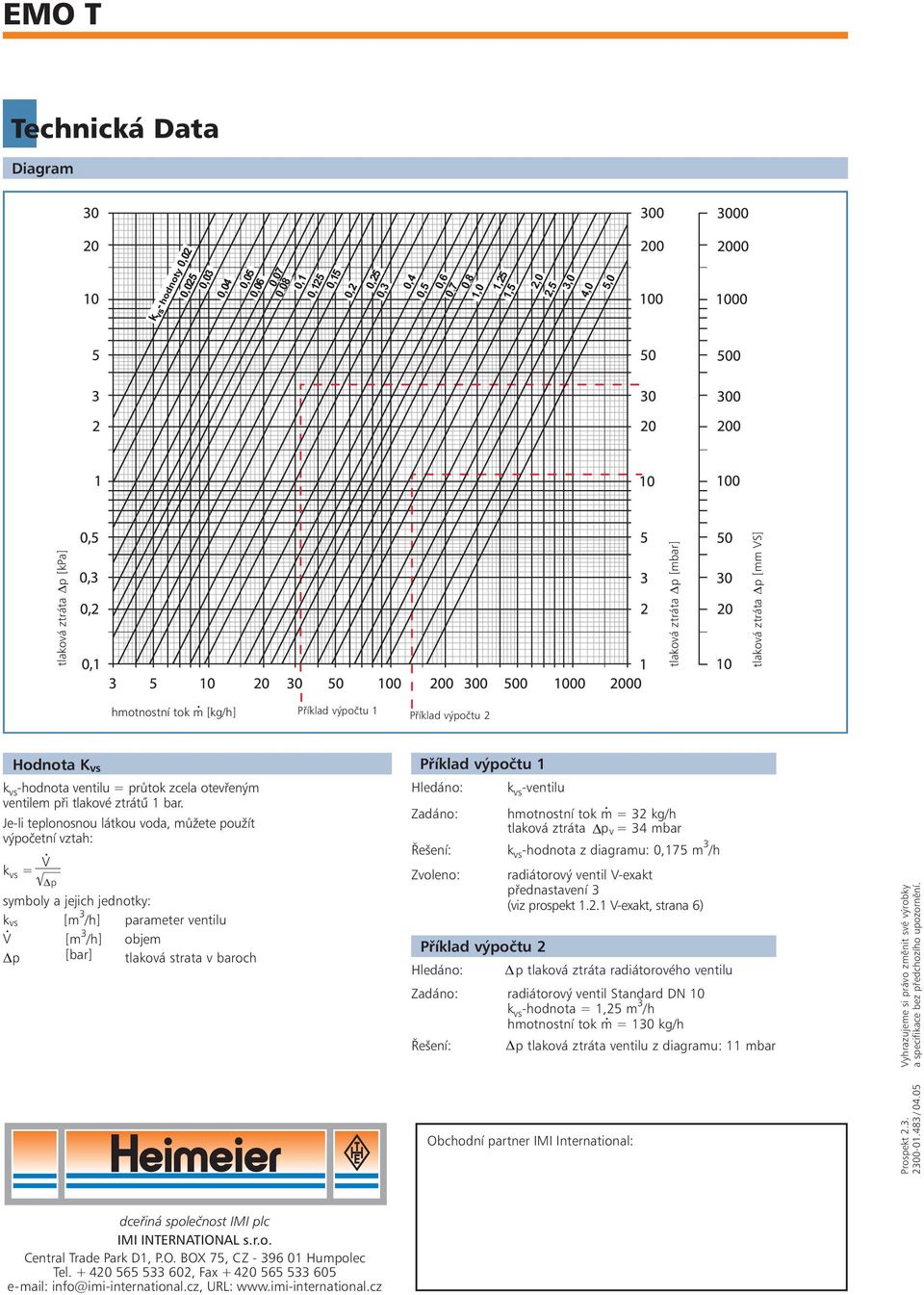

8 Technická Data Diagram tlaková ztráta Dp [kpa] tlaková ztráta Dp [mbar] tlaková ztráta Dp [mm VS] hmotnostní tok m [kg/h] Pøíklad výpoètu 1 Pøíklad výpoètu 2 Hodnota K vs k vs -hodnota ventilu = prùtok zcela otevøeným ventilem pøi tlakové ztrátû 1 bar. Je-li teplonosnou látkou voda, mùžete použít výpoèetní vztah: k vs = V Dp symboly a jejich jednotky: k vs [m 3 /h] parameter ventilu V [m 3 /h] objem Dp [bar] tlaková strata v baroch Pøíklad výpoètu 1 Hledáno: k vs -ventilu Zadáno: hmotnostní tok m = 32 kg/h tlaková ztráta Dp v = 34 mbar Øešení: k vs -hodnota z diagramu: 0,175 m 3 /h Zvoleno: radiátorový ventil V-exakt pøednastavení 3 (viz prospekt V-exakt, strana 6) Pøíklad výpoètu 2 Hledáno: Dp tlaková ztráta radiátorového ventilu Zadáno: radiátorový ventil Standard DN 10 k vs -hodnota = 1,25 m 3 /h hmotnostní tok m = 130 kg/h Øešení: Dp tlaková ztráta ventilu z diagramu: 11 mbar Obchodní partner IMI International: Prospekt 2.3. Vyhrazujeme si právo zmìnit své výrobky / a specifikace bez pøedchozího upozornìní. dceøiná spoleènost IMI plc IMI INTENATIONAL s.r.o. Central Trade Park D1, P.O. BOX 75, CZ Humpolec Tel , Fax info@imi-international.cz, UL:
