1 (Czech) DM-PD Příručka prodejce Pedály PD-9000 PD-6800 PD-5800 PD-5700-C PD-R550 PD-R540-LA PD-M9000 PD-M9020 PD-M8000 PD-M8020 PD-M990 PD-M995 PD-T700 PD-T420 PD-T400 PD-MT50

2 OBSAH DŮLEŽITÉ UPOZORNĚNÍ... 3 BEZPEČNÉ POUŽÍVANÍ... 4 SEZNAM POTŘEBNÉHO NÁŘADÍ... 7 MONTÁŽ... 9 Pedály SPD-SL (PD-9000/PD-6800/PD-5800/PD-5700-C/PD-R550/PD-R540-LA)... 9 Typy zarážek... 9 Upevnění zarážek Použití podložky zarážky SM-SH20 (není součástí) Nastavení polohy zarážky Montáž pedálů na kliky Pedál SPD/Click R (Zarážky s jednosměrným uvolňováním: SM-SH51/Zarážky pro vícesměrné uvolňování: SM-SH56) Typy zarážek Upevnění zarážek Použití podložky zarážky Nastavení polohy zarážky Utěsnění proti vodě Montáž pedálů na kliky ÚDRŽBA Pedály SPD-SL (PD-9000/PD-6800/PD-5800/PD-5700-C/ PD-R550/PD-R540-LA) Nastavení předpětí pružiny zámku Výměna zarážek Jednotka osy (PD-9000) Jednotka osy (PD-6800/PD-5800/PD-5700-C/PD-R550/ PD-R540-LA) Upevnění odrazových skel SPD pedály (Zarážky s jednosměrným uvolňováním: SM-SH51/Zarážky pro vícesměrné uvolňování: SM-SH56) Nastavení předpětí pružiny zámku Jednotka osy (PD-M9000/PD-M9020/PD-M8000/ PD-M8020/PD-M990/PD-M995) Výměna krytu těla pedálu Upevnění odrazových skel Click R (Zarážky s jednosměrným uvolňováním: SM-SH51/Zarážky pro vícesměrné uvolňování: SM-SH56) Nastavení předpětí pružiny zámku Údržba naklápěcího mechanismu Jednotka osy (PD-T700/PD-T420/PD-T400/PD-MT50) Výměna krytu těla pedálu Výměna klece Upevnění odrazových skel

3 DŮLEŽITÉ UPOZORNĚNÍ DŮLEŽITÉ UPOZORNĚNÍ Tato příručka prodejce je primárně určená profesionálním cyklomechanikům. Osoby bez odborné průpravy ve stavbě bicyklů by se neměly pouštět do montáže komponentů podle zde uvedených postupů. Při jakýchkoli nejasnostech v popisovaném postupu v montáži nepokračujte. Obraťte se na svého cykloprodejce nebo dodavatele. Důsledně se vždy seznamte se všemi pokyny přiloženými ke každému komponentu. Produkty nerozebírejte ani neupravujte jiným způsobem než je popsáno v této příručce. Veškeré příručky prodejců a uživatelů jsou kdykoli k dispozici na našich stránkách ( Dodržujte prosím rovněž příslušné národní a místní předpisy a zákony, týkající se Vašeho oboru podnikání. Pro zaručení bezpečnosti se před používáním důsledně seznamte s touto příručkou a při používání postupujte podle ní. Pro prevenci zranění a fyzického poškození komponentů a prostředí je nutné vždy dodržovat následující pokyny. Pokyny jsou řazeny podle stupně nebezpečí, hrozícího při nesprávném používání produktu. NEBEZPEČÍ Nedodržení uvedených pokynů může způsobit zranění s vážnými i fatálními následky. VAROVÁNÍ Nedodržení uvedených pokynů může způsobit zranění s vážnými i fatálními následky. UPOZORNĚNÍ Nedodržení těchto pokynů může způsobit zranění nebo fyzické poškození komponentů nebo prostředí. 3

4 BEZPEČNÉ POUŽÍVANÍ BEZPEČNÉ POUŽÍVANÍ UPOZORNĚNÍ PRO RODIČE/DOZOR Pro bezpečné používání těchto produktů dětmi se ujistěte, že používají tento produkt podle pokynů níže. Jak dozor, tak děti by měli adekvátně porozumět obsahu této příručky. Nedodržení následujících pokynů může vést k vážnému zranění. VAROVÁNÍ Při montaži komponentů postupujte podle pokynů v přiloženych navodech. Doporučujeme použivat vyhradně originalni nahradni dily Shimano. Poškozené nebo uvolněné součásti, např. šrouby či matice, mohou způsobit pád a vážné zranění jezdce. Rovněž nesprávně provedené nastavení může být příčinou pádu a vážného zranění jezdce. Při udržbě a vyměně komponentů nezapomeňte použivat ochranne bryle. Po důsledném seznámení s touto příručkou ji uložte na vhodné místo pro pozdější potřebu. Nezapomeňte uživatelům sdělit následující pokyny: Při nedodržení níže uvedených pokynů se nemusí podařit uvolnit obuv z pedálů včas, nebo naopak může dojít k nečekanému samovolnému uvolnění a může dojít k vážnému zranění. Všeobecný popis pedálů SPD-SL/SPD/Click'R Pedály SPD-SL/SPD/Click'R jsou konstruované tak, aby k uvolnění obuvi došlo jen pokud to má jezdec v úmyslu. Nejsou konstruované pro automatické uvolnění např. po pádu jezdce. Před zkušební jízdou s těmito pedály a obuví se ujistěte, že rozumíte principu upínání/uvolňování zarážek (obuvi) do a z pedálu. Před zkušební jízdou s těmito pedály a obuví stiskněte brzdové páky a s jednou nohou na zemi zkoušejte druhou nohou upínání a uvolňování až do nabytí zručnosti a schopnosti provádět upnutí i uvolnění s minimálním úsilím. Do získání jistoty z upínání a uvolňování obuvi z pedálů jezděte po rovině. Před používáním nastavte předpětí mechanismu pedálu podle osobních potřeb. Pokud by předpětí pružiny mechanismu bylo příliš nízké, mohlo by dojít k samovolnému uvolnění obuvi, ztrátě stability a pádu jezdce. Při příliš vysokém předpětí pružiny je obtížné uvolnit obuv z pedálu. Při pomalé jízdě, nebo když předpokládáte, že bude potřeba zastavit (např. při otáčení, před křižovatkou, zdolávání kopců, nebo v nepřehledné zatáčce) uvolněte nohu z pedálu s předstihem, aby bylo možné dát nohu kdykoli rychle na zem. V nepříznivých podmínkách používejte nižší předpětí zámků pedálu. Pro zaručení spolehlivé funkce chraňte zarážky obuvi i zámky pedálů před znečištěním. Nezapomeňte pravidelně kontrolovat opotřebení zarážek. Opotřebované zarážky vyměňte a před jízdou a po vyměňte zarážek vždy zkontrolujte předpětí pružin zámků. Pokud jsou odrazová skla poškozená nebo znečistěná, na bicyklu nejezděte. Viditelnost bicyklu je v tomto případě pro ostatní vozidla zhoršená. Pokyny pro pedály SPD-SL S těmito pedály používejte výhradně obuv SPD-SL. Jiné typy obuvi nemusí jít z pedálů uvolnit, nebo se naopak mohou uvolnit neočekávaně. Používejte pouze zarážky Shimano (SM-SH10/SM-SH11/SM-SH12) a upevňovací šrouby do podešví pevně dotáhněte. Při jízdě v noci nezapomeňte upevnit odrazová skla. PD-R550 Tyto pedály mají široký rozsah nastavení předpětí, umožňující upínání zarážek nižší silou než u pedálů SPD-SL. Upnutí do zámku pedálu a uvolnění z něj je proto snadnější. * Pokud je upínací síla nastavená na nízkou hodnotu, mohlo by při použití těchto pedálů v závodech a agresivních jízdních stylech dojít k samovolnému uvolnění zarážek z pedálů a pádu jezdce. PD-R540-LA Tyto rekreační silniční pedály jsou navržené pro snadnější upínání a uvolňování obuvi než u pedálů SPD-SL. Při závodním použití nebo agresivním jízdním stylu by mohlo dojít k nečekanému uvolnění obuvi a následně k pádu jezdce. 4

5 BEZPEČNÉ POUŽÍVANÍ Podložka zarážky SM-SH20 Tyto podložky jsou určené pro kompenzaci délky levé a pravé nohy při použití zarážek Shimano na závodní silniční obuvi Shimano. Nikdy nepoužívejte jiné kombinace. Pro tyto podložky jsou použitelné zarážky SM-SH10, SM-SH11 a SM-SH12. Před použitím podložek zarážek rovněž v příručce uživatele vyhledejte vhodné typy obuvi a pedálů. Pokyny pro pedály SPD Pokud máte pocit nedokonalé funkce jakékoli části pedálu, je nezbytné pedál seřídit. Obraťte se na svého cykloprodejce nebo dodavatele. V pravidelných intervalech svěřujte dotahování klik a pedálů svému cykloprodejci nebo dodavateli. Záruka se nevztahuje na běžné opotřebení vznikající normálním používáním a stárnutím. Vyobrazení v této příručce se mohou, pro vyšší názornost popisovaných postupů, lišit od skutečných komponentů. S těmito pedály používejte výhradně SPD obuv. Jiné typy obuvi nemusí jít z pedálů uvolnit, nebo se naopak mohou uvolnit neočekávaně. Používejte pouze zarážky Shimano (SM-SH51/SM-SH56) a upevňovací šrouby do podešví pevně dotáhněte. Odrazová skla (SM-PD60) jsou pro tento model dodávána samostatně. Při jízdě v noci nezapomeňte upevnit odrazová skla. Pokyny pro pedály Click'R Tyto rekreační pedály jsou navržené pro snadnější upínání a uvolňování obuvi než u pedálů SPD. Při závodním použití nebo agresivním jízdním stylu by mohlo dojít k nečekanému uvolnění obuvi a následně k pádu jezdce. S těmito pedály používejte výhradně SPD obuv. Jiné typy obuvi nemusí jít z pedálů uvolnit, nebo se naopak mohou uvolnit neočekávaně. Používejte pouze zarážky Shimano (SM-SH51/SM-SH56) a upevňovací šrouby do podešví pevně dotáhněte. PD-MT50 Odrazová skla (SM-PD60) jsou pro tento model dodávána samostatně. Při jízdě v noci nezapomeňte upevnit odrazová skla. Nezapomeňte uživatelům sdělit následující pokyny: Před jízdou na bicyklu kontrolujte, zda není žádný díl ani spoj uvolněn. Před jízdou na bicyklu kontrolujte, zda nejsou zarážky či podložky uvolněny. Pokud vlastnosti šlapání vykazují odlišnosti, zkontrolujte vše znovu. 5

6 SEZNAM POTŘEBNÉHO NÁŘADÍ

7 SEZNAM POTŘEBNÉHO NÁŘADÍ SEZNAM POTŘEBNÉHO NÁŘADÍ Pro montáž, nastavení a údržbu je potřeba následující nářadí. Nářadí Nářadí Nářadí Imbus klíč 2,5mm Klíč 8mm Torx [#10] Imbus klíč 3mm Klíč 10mm TL-PD33 Imbus klíč 4mm Klíč 15mm TL-PD40 Imbus klíč 5mm Klíč 17mm TL-PD63 Imbus klíč 8mm Klíč 20mm Klíč 7mm Šroubovák [#2] 7

8 MONTÁŽ

9 MONTÁŽ MONTÁŽ Pedály SPD-SL (PD-9000/PD-6800/PD-5800/PD-5700-C/PD-R550/PD-R540-LA) Typy zarážek SM-SH10 SM-SH11 (PD-6800/5800/5700-C/R550/R540-LA: standardní) SM-SH12 (PD-9000: standardní) Červené Žluté Modré Široké Úzké Široké Pevné upnutí Žádná vůle, obuv je pevně fixována na pedálu. Žádná vůle. Výkyvné upnutí Po upnutí obuvi do pedálu zůstává určitá stranová vůle. Režim se středem otáčení vpředu Určitá vůle v přední části obuvi. 9

10 MONTÁŽ Upevnění zarážek Zarážky umístěte na podešve obuvi dle vyobrazení a předběžně je dotáhněte upevňovacími šrouby. (A) Šroub zarážek (B) Podložka upevňovacího šroubu (C) Zarážka (D) Imbus klíč 4mm Při montáži zarážek použijte podložky zarážek a upevňovací šrouby, dodávané s pedály Shimano. Při použití jiných šroubů může dojít k poškození upevňovací části zarážek. 10

11 MONTÁŽ Použití podložky zarážky SM-SH20 (není součástí) Podložku a zarážku předběžně upevněte na spodní část obuvi v pořadí podle vyobrazení. (A) Šroub zarážek (B) Podložka upevňovacího šroubu (C) Zarážka (D) Podložka zarážky (E) Imbus klíč 4mm Pro upevnění zarážek a podložek, dodávaných s pedály, použijte příslušné upevňovací šrouby (standardními šrouby, dodávané s pedály, nebo střední či dlouhé šrouby, dodávané s SM-SH20). Pro zvolenou sestavu je nutné použít vhodnou délku šroubů. Použijte šroub náležité délky podle následující tabulky. Oddálení zarážky Podložka zarážky Podložka zarážky 1mm 2mm Odpovídající šrouby 1mm 1 - Standardní nebo M 2mm - 1 M 3mm 1 1 M nebo L 4mm - 2 L 5mm 1 2 L Při nevhodné délce šroubu nemusí dostatečně dosáhnout až do matice nebo může dojít k poškození upevňovací části zarážky. * Opakovaně Nastavte na 1-5mm * Délky Standardní: 8mm M: 10mm L: 13,5mm 11

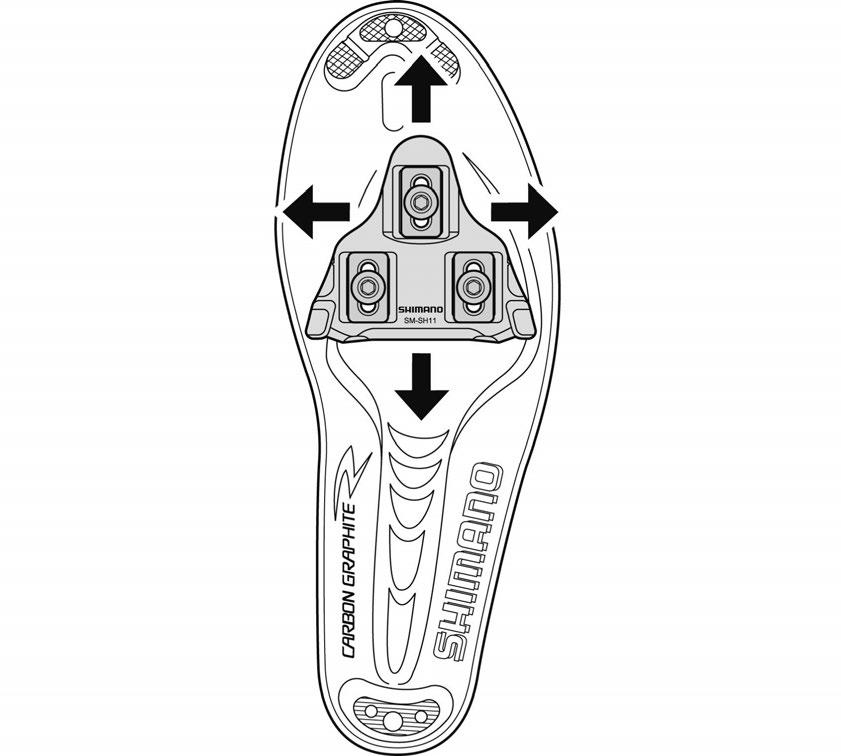

12 MONTÁŽ Nastavení polohy zarážky 1. Zarážky mají možnost nastavování 15mm v podélném a 5mm v příčném směru. Opakovaným upínáním a uvolňováním předběžně dotažených zarážek z pedálů postupně stanovte optimální polohu zarážek. 2. Po stanovení optimální polohy zarážek pevně utáhněte upevňovacími šrouby imbus klíčem 4mm. Utahovací moment Imbus klíč 4mm 5-6 Nm 12

13 MONTÁŽ Montáž pedálů na kliky 1. Malé množství mazacího tuku zabrání zatuhnutí spoje. 2. Pro montáž pedálů na kliky použijte imbus klíč 8mm nebo stranový klíč 15mm. Pravý pedál má pravý závit, levý pedál levotočivý. (A) Imbus klíč 8mm Utahovací moment Imbus klíč 8mm Nm 1 Pozn. ke značení R: Pravý pedál, L: Levý pedál (A) Klíč 15mm Utahovací moment Klíč 15mm Nm Imbus klíčem 6mm nelze vyvinout dostatečný utahovací moment. Vždy použijte plochý klíč 15mm. 1 Pozn. ke značení R: Pravý pedál, L: Levý pedál 3. Pokud jsou ve spoji jakékoli nečistoty nebo nerovnosti, odstraňte je. 13

14 MONTÁŽ Pedál SPD/Click R (Zarážky s jednosměrným uvolňováním: SM-SH51/Zarážky pro vícesměrné uvolňování: SM-SH56) 2. Vyjměte vložky a na oválné otvory vložte plát zarážky. Typy zarážek Zarážky s jednosměrným uvolňováním Zarážky pro vícesměrné uvolňování SM-SH51 (černé) SM-SH56 (zlaté, stříbrné) (A) Plát zarážky (B) Vložka 1 Přední Tento krok není u některých provedení obuvi nezbytný. Upevnění zarážek Zarážky umístěte na podešve obuvi dle vyobrazení a předběžně je dotáhněte upevňovacími šrouby. 1. Pomocí kleští, nebo podobným nářadím odstraňte pryžový plát kryjící otvory pro upevnění zarážek. (A) Pryžový plát kryjící otvory pro upevnění zarážek (B) SPD obuv Tento krok není u některých provedení obuvi nezbytný. 14

15 MONTÁŽ 3. Na podešev umístěte podložku zarážky a zarážku a předběžně připevněte upevňovacími šrouby. Zarážky jsou pro levý i pravý pedál stejné. 1 Trojúhelníkovou část orientujte ke špičce obuvi. (A) Imbus klíč 4mm (B) Šroub zarážek (C) Adaptér zarážky (D) Zarážka Předběžný dotahovací moment pro upevňovací šrouby zarážek Imbus klíč 4mm 2,5 Nm 15

16 MONTÁŽ Použití podložky zarážky Na podešev umístěte podložku zarážky a zarážku a předběžně připevněte upevňovacími šrouby. (A) Imbus klíč 4mm (B) Šroub zarážek (C) Adaptér zarážky (D) Zarážka (E) Podložka zarážky Předběžný dotahovací moment pro upevňovací šrouby zarážek Imbus klíč 4mm 2,5 Nm 1 Strana orientována k zarážce 2 Strana směřující k podešvi (strana s malými výstupky) Podložky zarážky používejte pouze v následujících případech. Při použití podložek použijte pro každou botu SPD vždy pouze jednu podložku. Pokud je vzor podešve tak vysoký, že zachytává o pedál a brání hladkému upnutí obuvi do pedálu. Nečistoty na podešvích a pedálech mohou bránit hladkému upnutí obuvi do pedálu. TECHNICKÉ POZNÁMKY Podložky zarážek jsou určené pouze pro zarážky Shimano (SM-SH51/SM-SH56). 16

17 MONTÁŽ Nastavení polohy zarážky 1. Zarážky mají možnost nastavování 20mm v podélném a 5mm v příčném směru. Opakovaným upínáním a uvolňováním předběžně dotažených zarážek z pedálů postupně stanovte optimální polohu zarážek. Utěsnění proti vodě 1. Vyjměte vložky a nalepte vodovzdornou nálepku. (A) Utěsnění proti vodě (B) Vložka 2. Po stanovení optimální polohy zarážek pevně utáhněte upevňovacími šrouby imbus klíčem 4mm. Těsnící nálepky jsou dodávány s typy obuvi Shimano, které vyžadují utěsnění. Utahovací moment Imbus klíč 4mm 5-6 Nm 17

18 MONTÁŽ Montáž pedálů na kliky 1. Malé množství mazacího tuku zabrání zatuhnutí spoje. 3. Pokud jsou ve spoji jakékoli nečistoty nebo nerovnosti, odstraňte je. 2. Pro montáž pedálů na kliky použijte imbus klíč 8mm nebo stranový klíč 15mm. Pravý pedál má pravý závit, levý pedál levotočivý. (A) Imbus klíč 8mm Utahovací moment Imbus klíč 8mm Nm (A) Klíč 15mm Utahovací moment Klíč 15mm Nm Imbus klíčem 6mm nelze vyvinout dostatečný utahovací moment. Vždy použijte plochý klíč 15mm. 18

19 ÚDRŽBA

20 ÚDRŽBA ÚDRŽBA Pedály SPD-SL (PD-9000/PD-6800/PD-5800/PD-5700-C/ PD-R550/PD-R540-LA) Nastavení předpětí pružiny zámku Předpětí pružin zámků pedálů lze nastavit otáčením nastavovacího šroubu. Klapnutí nastavovacího šroubu představuje změnu předpětí o jeden krok. Šroub má definované 4 polohy na otáčku. Nastavovací šroub je umístěn v zadní části upínacího mechanismu. Předpětí pružiny nastavte na optimální hodnotu pro uvolnění obuvi z upevňovacích zámků. S využitím indikátoru nastavte na obou pedálech stejné předpětí počítáním počtu otočení nastavovacích šroubů. Otáčení nastavovacího šroubu ve směru hodinových ruček zvyšuje předpětí pružiny, otáčení proti směru napětí snižuje. Šroubem neotáčejte za maximální a minimální polohy indikátoru. Pro prevenci samovolného uvolnění z pedálu se ujistěte, že je uvolnění možné jen cíleným úsilím a všechny pružiny jsou správně nastavené. Pokud nejsou zarážky stejně nastavené, může docházet k problémům při upínání, nebo uvolňování obuvi z pedálů. Předpětí pružin zámků na obou pedálech by mělo být nastaveno na stejnou hodnotu. Výměna zarážek Zarážky jsou spotřební materiál a pravidelně se vyměňují. Zarážky by měly být vyměněny, pokud začne být uvolňování z pedálu obtížné, nebo se začnou uvolňovat s mnohem menším úsilím, než když byly nové. Po opotřebení zabarvené části zarážek je vyměňte za nové. 1 Snižování 2 Zvyšování (A) Imbus klíč 2,5mm (B) Nastavovací šroub (C) Indikátor 1 Přední: Zarážky vyměňte, pokud je viditelný černý povrch na spodní straně. 2 Zadní: Po opotřebování zarážek až po kontrolní linky je nutné zarážky vyměnit. 3 Kontrolní linky pro výměnu (A) Zarážka 20

21 ÚDRŽBA Jednotka osy (PD-9000) Nastavení je nezbytné pokud rotační část nefunguje správně. Postupujte podle následujícího postupu. Vyjmutí osy 1. Klíčem 20mm, jako je např. TL-HS40, uvolněte pojistnou matici. Sestavení osy 1. Ložiskové kuličky (9 ks) vložte do dutiny pedálu a vtlačte přibližně 0,9 g mazacího tuku. 2. Podle vyobrazení sestavte součásti osy, na špičku osy a závitový kónus naneste mazací tuk. 3. Složení [1] a [2]. 2. Klíčem 17mm, např. TL-HS37, uvolněte závitový kónus a vyjměte osu. 3. Z dutiny pedálu vyjměte jehlové ložisko a kuličky (9 ks). 1 Klíč 17mm 2 Klíč 20mm (A) Pryžové těsnění (B) Závitový kónus (C) Pojistná matice (D) Kuličky (17 kusů) (E) Kuličky (9 kusů) Pojistná matice a závitový kónus mají na pravém pedálu levé závity a pravé závity na levém pedálu. 1 Při montáži pryžového těsnění a pojistné matice dbejte na správnou orientaci. 2 Klíč 17mm 3 Klíč 20mm (A) Pryžové těsnění (B) Závitový kónus (C) Pojistná matice (D) Kuličky (17 kusů) (E) Kuličky (9 kusů) Odstraňte starý mazací tuk. Pojistná matice a závitový kónus mají na pravém pedálu levé závity a pravé závity na levém pedálu. 21

22 ÚDRŽBA Nastavení rotace osy 1. Rotačních vlastnosti upravte otáčením závitového kónusu klíčem 17mm. 2. Přidržte kónus a dotáhněte pojistnou matici (20mm). Utahovací moment Klíč 20mm Nm Nastavení proveďte tak, aby po vsazení do pedálu bylo otáčení hladké a bez vůle. Jednotka osy (PD-6800/PD-5800/PD-5700-C/PD-R550/ PD-R540-LA) Nastavení je nezbytné pokud rotační část nefunguje správně. Postupujte podle následujícího postupu. 1. Upevňovací pouzdro uvolněte a vyjměte jednotku osy. 1 Klíčem 17mm demontujte pojistné pouzdro PD-6800/PD-5800/PD-5700-C. (A) Pojistné pouzdro (B) Kónus (C) Pojistná matice Pojistné pouzdro na prvém pedálu má levý závit, pojistné pouzdro na levém pedálu má pravý závit. 2. Pomocí originálních klíčů Shimano TL-PD63 nebo TL-PD33 či plochých klíčů 7mm nebo 10mm otáčejte kónusem (10mm) a upravte otáčení. 3. Přidržte kónus a dotáhněte pojistnou matici (7mm). Utahovací moment Klíč 17mm 5-7 Nm 1 Pomocí TL-PD40 demontujte pojistné pouzdro PD-R550/PD-R540-LA. (A) Pojistné pouzdro (B) Kónus (C) Pojistná matice (D) TL-PD40 22

23 ÚDRŽBA 5. Vložte osu a dotáhněte pojistné pouzdro. Pravý závit: Černé zabarvení (bez drážky) Pokud je matice černě zabarvená (bez drážky) kónus a matice mají pravý závit. Levý závit: Černé zabarvení (s drážkou), Stříbrné zabarvení Pokud je matice stříbrná nebo černě zabarvená (s drážkou), kónus a matice mají levý závit. Kónus nastavte tak aby po vsazení do pedálu bylo otáčení hladké a bez vůle. TECHNICKÉ POZNÁMKY Vsazení sestavy osy do pedálu je těsné a ovlivní chod rotační části. Před vsazením nastavte malou vůli. 1 Při montáži pryžového těsnění a válečku těla pedálu dbejte na správnou orientaci. (A) Pryžové těsnění 4. Odstraňte starý mazací tuk a aplikujte nové mazivo na spodní část spoje. (B) Pojistné pouzdro (C) Váleček těla pedálu (D) TL PD40 TECHNICKÉ POZNÁMKY Mazací tuk naneste tak aby po vsazení sestavy osy do pedálu nevytekl ven (přibližně 1,5g). Utahovací moment TL-PD Nm 23

24 ÚDRŽBA 1 Při montáži pryžového těsnění a válečku těla pedálu dbejte na správnou orientaci. (A) Pryžové těsnění (B) Pojistné pouzdro (C) Váleček těla pedálu Utahovací moment Klíč 17mm Nm 24

25 ÚDRŽBA Upevnění odrazových skel Na pedál umístěte odrazové sklo a upevněte dodaným plátem a šroubem. * Vyobrazen je pravý pedál. (A) Šroub (B) Plát (C) Pedály (D) Odrazové sklo Utahovací moment Šroubovák [#2] 2 Nm 25

26 ÚDRŽBA SPD pedály (Zarážky s jednosměrným uvolňováním: SM-SH51/Zarážky pro vícesměrné uvolňování: SM-SH56) Nastavení předpětí pružiny zámku Předpětí pružin zámků pedálů lze nastavit otáčením nastavovacího šroubu. Klapnutí nastavovacího šroubu představuje změnu předpětí o jeden krok. Šroub má definované 4 polohy na otáčku. Nastavovací šroub je umístěn v zadní části každého upínacího zámku - na čtyřech místech na obou pedálech. Předpětí pružiny nastavte na optimální hodnotu pro uvolnění obuvi z upevňovacích zámků. Hodnoty předpětí zámků ve všech nastavovacích místech srovnejte na stejnou úroveň pomocí indikačních destiček a počítáním otáček nastavovacích šroubů. Otáčení nastavovacího šroubu ve směru hodinových ruček zvyšuje předpětí pružiny, otáčení proti směru napětí snižuje. 1 Snižování 2 Zvyšování 3 Nejmenší předpětí 4 Největší předpětí (A) Nastavovací šroub (B) Indikační destička (C) Imbus klíč 2,5mm Pro prevenci samovolného uvolnění z pedálu se ujistěte, že je uvolnění možné jen cíleným úsilím a všechny pružiny jsou správně nastavené. Pokud nejsou zarážky stejně nastavené, může docházet k problémům při upínání, nebo uvolňování obuvi z pedálů. Předpětí pružin zámků na obou pedálech by mělo být nastaveno na stejnou hodnotu. Pokud se indikační destička při nastavování dostane do krajní polohy, nepokoušejte se otáčet tímto směrem dál. 26

27 ÚDRŽBA Jednotka osy (PD-M9000/PD-M9020/PD-M8000/ PD-M8020/PD-M990/PD-M995) Nastavení je nezbytné pokud rotační část nefunguje správně. Postupujte podle následujícího postupu. 1. Upevňovací pouzdro uvolněte a vyjměte jednotku osy. 3. Přidržte kónus a dotáhněte pojistnou matici (7mm). Utahovací moment Klíč 17mm 5-7 Nm Pravý závit: Černé zabarvení (bez drážky) Pokud je matice černě zabarvená (bez drážky) kónus a matice mají pravý závit. Levý závit: Černé zabarvení (s drážkou), Stříbrné zabarvení Pokud je matice stříbrná nebo černě zabarvená (s drážkou), kónus a matice mají levý závit. 1 Pojistné pouzdro demontujte klíčem 17mm. (A) Pojistné pouzdro (B) Kónus (C) Pojistná matice Pojistné pouzdro na prvém pedálu má levý závit, pojistné pouzdro na levém pedálu má pravý závit. 2. Plochým klíčem 7mm nebo 8mm otáčejte kónusem (8mm) a upravte otáčení. Pro PD-M8000/PD-M8020 použijte při otáčení kónusem pro nastavení rotace klíč 7mm a 10mm. Kónus nastavte tak aby po vsazení do pedálu bylo otáčení hladké a bez vůle. TECHNICKÉ POZNÁMKY Vsazení sestavy osy do pedálu je těsné a ovlivní chod rotační části. Před vsazením nastavte malou vůli. 4. Odstraňte starý mazací tuk a aplikujte nové mazivo na spodní část spoje. TECHNICKÉ POZNÁMKY Mazací tuk naneste tak aby po vsazení sestavy osy do pedálu nevytekl ven (přibližně 1,5g). 27

28 ÚDRŽBA 5. Vložte osu a dotáhněte pojistné pouzdro. Upevnění odrazových skel Při montáži odrazových skel postupujte podle pokynů pro pedály Click'R. 1 Při montáži pryžového těsnění a válečku těla pedálu dbejte na správnou orientaci. (A) Pryžové těsnění (B) Pojistné pouzdro (C) Váleček těla pedálu Utahovací moment Klíč 17mm Nm Výměna krytu těla pedálu Utahovací moment Torx [#10] 2,5-3,5 Nm Tři šrouby rovnoměrně dotáhněte. 28

29 ÚDRŽBA Click R (Zarážky s jednosměrným uvolňováním: SM-SH51/Zarážky pro vícesměrné uvolňování: SM-SH56) Nastavení předpětí pružiny zámku Předpětí pružin zámků pedálů lze nastavit otáčením nastavovacího šroubu. Klapnutí nastavovacího šroubu představuje změnu předpětí o jeden krok. Šroub má definované 4 polohy na otáčku. Nastavovací šroub je umístěn v zadní části každého upínacího zámku - na čtyřech místech na obou pedálech. (Na dvou místech u pedálů PD-T420) Předpětí pružiny nastavte na optimální hodnotu pro uvolnění obuvi z upevňovacích zámků. Hodnoty předpětí zámků ve všech nastavovacích místech srovnejte na stejnou úroveň pomocí indikačních destiček a počítáním otáček nastavovacích šroubů. Otáčení nastavovacího šroubu ve směru hodinových ruček zvyšuje předpětí pružiny, otáčení proti směru napětí snižuje. 1 Snižování 2 Zvyšování 3 Nejmenší předpětí 4 Největší předpětí (A) Nastavovací šroub (B) Indikační destička (C) Imbus klíč 3mm Pro prevenci samovolného uvolnění z pedálu se ujistěte, že je uvolnění možné jen cíleným úsilím a všechny pružiny jsou správně nastavené. Pokud nejsou zarážky stejně nastavené, může docházet k problémům při upínání, nebo uvolňování obuvi z pedálů. Předpětí pružin zámků na obou pedálech by mělo být nastaveno na stejnou hodnotu. Pokud se indikační destička při nastavování dostane do krajní polohy, nepokoušejte se otáčet tímto směrem dál. 29

30 ÚDRŽBA Údržba naklápěcího mechanismu Pedály jsou opatřeny naklápěcím mechanismem, který vysunuje zámek a usnadňuje upnutí zarážek. Nedostatek maziva nebo nečistoty mohou bránit naklápění. Pro zaručení špičkových vlastností pravidelně pedály čistěte a do označených částí aplikujte olej. Jednotka osy (PD-T700/PD-T420/PD-T400/PD-MT50) Nastavení je nezbytné pokud rotační část nefunguje správně. Postupujte podle následujícího postupu. 1. Upevňovací pouzdro uvolněte a vyjměte jednotku osy. (A) Olej 1 Pojistné pouzdro PD-T700 demontujte klíčem 17mm. (A) Pojistné pouzdro (B) Kónus (C) Pojistná matice 30

31 ÚDRŽBA 3. Přidržte kónus a dotáhněte pojistnou matici (7mm). Utahovací moment Klíč 7mm 5-7 Nm Pravý závit: Černé zabarvení (bez drážky) Pokud je matice černě zabarvená (bez drážky) kónus a matice mají pravý závit. 1 Pomocí TL-PD40 demontujte pojistné pouzdro PD-T420/PD-T400/PD-MT50. Levý závit: Černé zabarvení (s drážkou), Stříbrné zabarvení Pokud je matice stříbrná nebo černě zabarvená (s drážkou), kónus a matice mají levý závit. (A) Pojistné pouzdro (B) Kónus (C) Pojistná matice (D) TL-PD40 Pojistné pouzdro na prvém pedálu má levý závit, pojistné pouzdro na levém pedálu má pravý závit. Kónus nastavte tak aby po vsazení do pedálu bylo otáčení hladké a bez vůle. TECHNICKÉ POZNÁMKY Vsazení sestavy osy do pedálu je těsné a ovlivní chod rotační části. Před vsazením nastavte malou vůli. 2. Pomocí originálních klíčů Shimano TL-PD63 nebo TL-PD33 či plochých klíčů 7mm nebo 10mm otáčejte kónusem (10mm) a upravte otáčení. 4. Odstraňte starý mazací tuk a aplikujte nové mazivo na spodní část spoje. TECHNICKÉ POZNÁMKY Mazací tuk naneste tak aby po vsazení sestavy osy do pedálu nevytekl ven (přibližně 1,5g). 31

32 ÚDRŽBA 5. Vložte osu a dotáhněte pojistné pouzdro. 1 Při montáži pryžového těsnění a válečku těla pedálu dbejte na správnou orientaci. (A) Pryžové těsnění (B) Pojistné pouzdro (C) Váleček těla pedálu Utahovací moment Klíč 17mm Nm 1 Při montáži pryžového těsnění a válečku těla pedálu dbejte na správnou orientaci. (A) Pryžové těsnění (B) Pojistné pouzdro (C) Váleček těla pedálu (D) TL-PD40 Utahovací moment TL-PD Nm 32

33 ÚDRŽBA Výměna krytu těla pedálu 2. Otvory pouzdra srovnejte s drážkou na těle pedálu a tělo vložte do klece. Utahovací moment Šroubovák [#2] 2,5-3,5 Nm Tři šrouby rovnoměrně dotáhněte. Výměna klece 1. Pouzdro vsaďte podle vyobrazení. 1 Dílčí sestava pedálu 2 Drážka v těle pedálu pro usazení pouzdra (A) Otvory v pouzdru (B) Drážka v kleci (A) Pouzdro (B) Otvory v pouzdru (C) Klec 33

34 ÚDRŽBA 3. Do klece pedálu vsaďte pružinu. Delší konec pružiny vsuňte do otvorů v pouzdru a těle pedálu. Kratší konec pružiny zahákněte do drážky na kleci pedálu. 4. Podle vyobrazení upevněte pojistku pružiny. (A) Pojistka pružiny 1 Dlouhý 2 Krátký Na pružinu naneste mazací tuk. 34

35 ÚDRŽBA 5. Vsaďte polymerové víčko a podložku a dotáhněte je upevňovacím šroubem klece. 6. Podle vyobrazení naneste na pouzdro mazací tuk a vsuňte jednotku osy. (A) Upevňovací šroub klece (B) Podložka upevňovacího šroubu (C) Polymerová krytka Utahovací moment Imbus klíč 5mm 7-8 Nm Na upevňovací šroub klece je aplikován fixační prostředek. Šrouby opakovaně nepoužívejte, mohlo by dojít k uvolnění. (A) Mazací tuk (B) Osa 35

36 ÚDRŽBA Upevnění odrazových skel SM-PD60 (PD-MT50) 2. Výstupek odrazového skla vsaďte pod část pedálu označenou A. 1 Pro levý 2 Pro pravý Provedení odrazových skel je pro levý a pravý pedál odlišné. 1 A (A) Výstupek 3. Tupým předmětem zatlačte výstupek na druhé straně destičky do zámku pedálu B. Montáž Vyobrazen je pravý pedál. 1. Nastavovacím šroubem předpětí pedálu otáčejte až do polohy nejnižšího předpětí. 1 B 4. Nastavovacím šroubem předpětí pedálu otáčejte až do polohy nejvyššího předpětí. 1 Nejmenší předpětí (A) Imbus klíč 3mm (B) Nastavovací šroub (C) Indikační destička 1 Největší předpětí (A) Imbus klíč 3mm (B) Nastavovací šroub (C) Indikační destička 36

37 ÚDRŽBA Demontáž 1. Nastavovacím šroubem předpětí pedálu otáčejte až do polohy nejnižšího předpětí. 1 Nejmenší předpětí (A) Imbus klíč 3mm (B) Nastavovací šroub (C) Indikační destička 2. Tupým předmětem vyhákněte destičku ze zámku pedálu B. 1 B (A) Výstupek 37

38 Upozornění: Dalším vývojem může dojít ke změně specifikací bez upozornění. (Czech)
