1 OCELOVÉ KONSTRUKCE Studijní program: STAVEBNÍ INŽENÝRSTVÍ pro bakalářské studium Kód předmětu: K134OK1 4 kredity (2 + 2), zápočet, zkouška Prof. Ing. František Wald, CSc., místnost B 632 Sylabus přednášek 1. Úvod, historie i ocelových konstrukcí, k použití, významné stavby, výroba oceli 2. Vlastnosti oceli, zkoušky materiálu, značení oceli 3. Výroba konstrukcí 4. Spolehlivost konstrukcí, mezní stavy, normy pro navrhování, tah 5. Tlak, vzpěrný tlak 6. Klasifikace průřezů, ohyb, hospodárný návrh 7. Svařování, svařované spoje 8. Nýtování a šroubování, šroubované spoje 9. Skelety budov, prostorová tuhost 10. Skelety budov, spoje, vysoké budovy 11. Jednopodlažní haly 12. Haly velkých rozpětí 13. Mosty, názvosloví, lávky 14. Ochrana proti korozi a požáru Haly velkých rozpětí Konstrukce z tuhých h prvků Rovinné konstrukce Prostorové konstrukce Visuté konstrukce Vláknové konstrukce Hybridní konstrukce Membránové konstrukce Zavěšené konstrukce Zavěšené tuhé konstrukce Zavěšené visuté konstrukce Pneumatické konstrukce s lany Hlavně jiné neobvyklé konstrukce Předepnutí omezení tlaků 4 Moderní hala v Česku Víceúčelová Aréna Sazka Příčný řez 5 6

Spolehlivost konstrukcí, mezní stavy, normy pro navrhování, tah 5. Tlak, vzpěrný tlak 6. Klasifikace průřezů, ohyb, hospodárný návrh 7. Svařování, svařované spoje 8.

2 7 8 Části mostů Spodní stavba Nosná konstrukce Části mostů Spodní stavba Opěry Pilíře Pylony Nosná konstrukce k 9 10 Části mostů Spodní stavba Nosná konstrukce Hlavní nosná konstrukce Mostovka Ztužení Ložiska Mostní závěry Ocelové pohyblivé pětiválcové ložisko Uložení na pevné hrncové ložisko 11 Části mostů Spodní stavba Nosná konstrukce Dáž Drážní Pozemních komunikací 12

Mostovka Ztužení Ložiska Mostní závěry Ocelové pohyblivé pětiválcové ložisko Uložení na pevné

3 Dělení mostů Druh dopravy Doba trvání Funkce Druh překážkyř Geometrie et e Hlavní nosné konstrukce Poloha mostovky (trámové mosty) Uspořádání ztužidel (trámové mosty) Dělení mostů Druh dopravy Pozemní komunikace Mosty drážní Kombinované Lávky Průmyslovéů Zvláštní (návěštidlové) Dělení mostů Trvání Trvalé Dočasné Rozebíratelné Dělení mostů Druh překážkyř Říční Nadjezdy Inundační Viadukty a estakády Dělení mostů Geometrie Kolmé x šikmé Přímé x v oblouku Dělení mostů Hlavní nosné konstrukce Trámové x příhradové Prosté x spojité x kloubové Rámové Obloukové Zavěšené Symetrické x nesymetrické Visuté 17 18

Trvalé Dočasné Rozebíratelné Dělení mostů Druh překážkyř Říční Nadjezdy Inundační Viadukty a estakády 15 16 Dělení mostů Geometrie Kolmé x šikmé Přímé x v

4 Dělení mostů Mostovka Horní Mezilehlá Dolní Mostní svršek a mostovka, pro pozemní komunikace Probíhá po něm provoz Obrusná vrstva Ložná vrstva Ochranná vrstva Izolace Expanzní vložka Mostovka Konstrukce pod mostním svrškem Železobetonová deska (případně s příčníky a podélníky) Plechová ortotropní Mostní svršek a mostovka, železniční most Probíhá po něm provoz Kolejnice na pražcích v kolejovém loži Kolejnice na mostnicích Kolejnice na konstrukci Mostovka Konstrukce pod mostním svrškem S kolejovým ložem S mostnicemi Mostní vybavení Zábradlí Svodidla Odvodňovače Osvětlovací zařízené Revizní zařízení Železobetonová deska mostovky příhradového železničního mostu Železniční most bez mostovky Zábradelní svodidlo 23 24

provoz Kolejnice na pražcích v kolejovém loži Kolejnice na mostnicích Kolejnice na konstrukci Mostovka Konstrukce pod mostním svrškem S kolejovým ložem S mostnicemi 21 22 Mostní

5 Mostní ložiska Všesměrné Jednosměrné Pohyblivé Mostní závěry Lamelové Flexibilní Gumová desková Elastomerová Hrncová Kalotová Spolehlivost Volba materiálu Návrh Konstrukční systém Dimenzování Detaily Technologická kázeň Přejímka Zatěžovací zkoušky Prohlídky Po rekonstrukci železničního mostu v ev. km 145,463 trati Kadaň Karlovy Vary 28 Normy ČSN EN Zatížení mostů dopravou ČSN EN Navrhování ocelových konstrukcí, Mosty ČSN EN Navrhování spřažených ocelobet. konstr., Mosty Trvalé mosty na 100 let života Rozhoduje mezní stav použitelnosti ti Péče o trvanlivost Zatížení Zatížitelnost mostu Železniční Poměr účinků svislého pohyblivého zatížení při dosažení únosnosti nebo použitelnosti k účinkům vyvozeným zatěžovacím vlakem UIC71 Silniční Hmotnost vozidla, kterým je dosaženo únosnosti nebo použitelnosti mostu Normální pro seskupení vozidel Výhradní pro čtyřnápravové vozidlo Výjimečná v nejvýhodnější stopě Zatížitelnost lávky pro chodce Rovnoměrné zatížení, kterým je dosaženo únosnosti nebo použitelnosti 29 30

km 145,463 trati Kadaň Karlovy Vary 28 Normy ČSN EN 1991-2 Zatížení mostů dopravou ČSN EN 1993-2 Navrhování ocelových konstru

6 a mostovka Lávky Shrnutí 31 Tá Trámové mosty Ocelové plnostěnné ě Dálniční most u Rzavé, D3 sedm polí m 32 Ocelové plnostěnné trámové mosty Pozemní komunikace Horní mostovka Mezilehlá mostovka Dolní mostovka Ocelové plnostěnné trámové mosty Železniční Kolejové lože Mostnice, příklad v Skokovicích k Ocelobetonové trámové mosty Železniční i pozemní komunikace Příhradové trámové mosty Přes Lužnici i v Bechyni Dokončen 1905 Zabetonované nosníky 35 36

plnostěnné trámové mosty Železniční Kolejové lože Mostnice, příklad v Skokovicích k 33 34 Ocelobetonové trámové mosty

7 37 Rámové mosty Příklad: Grand Duchess Charlotte Bridge 38 a mostovka Lávky Shrnutí Obloukové mosty Poloha mostovky Horní Mezilehlá Dolní x plnostěnné Obloukové mosty Tvar oblouku Vzepětí 1/5 až 1/10 Rozpětí Pravý oblouk a oblouk s táhlem Tuhost oblouku a táhla Tuhý oblouk s horní mostovkou, přes Vltavu u Ždákova Tuhý oblouk s táhlem a dolní mostovkou Netuhý oblouk s tuhým trámem (horní mostovka), Praha v Suchdole Tuhý trám vyztužený netuhým obloukem (Langerův trám), Labe v Litovli, Apollo v Bratislavě 41 42

oblouku a táhla Tuhý oblouk s horní mostovkou, přes Vltavu u Ždákova Tuhý oblouk s táhlem a dolní mostovkou Netuhý oblouk s tuhým

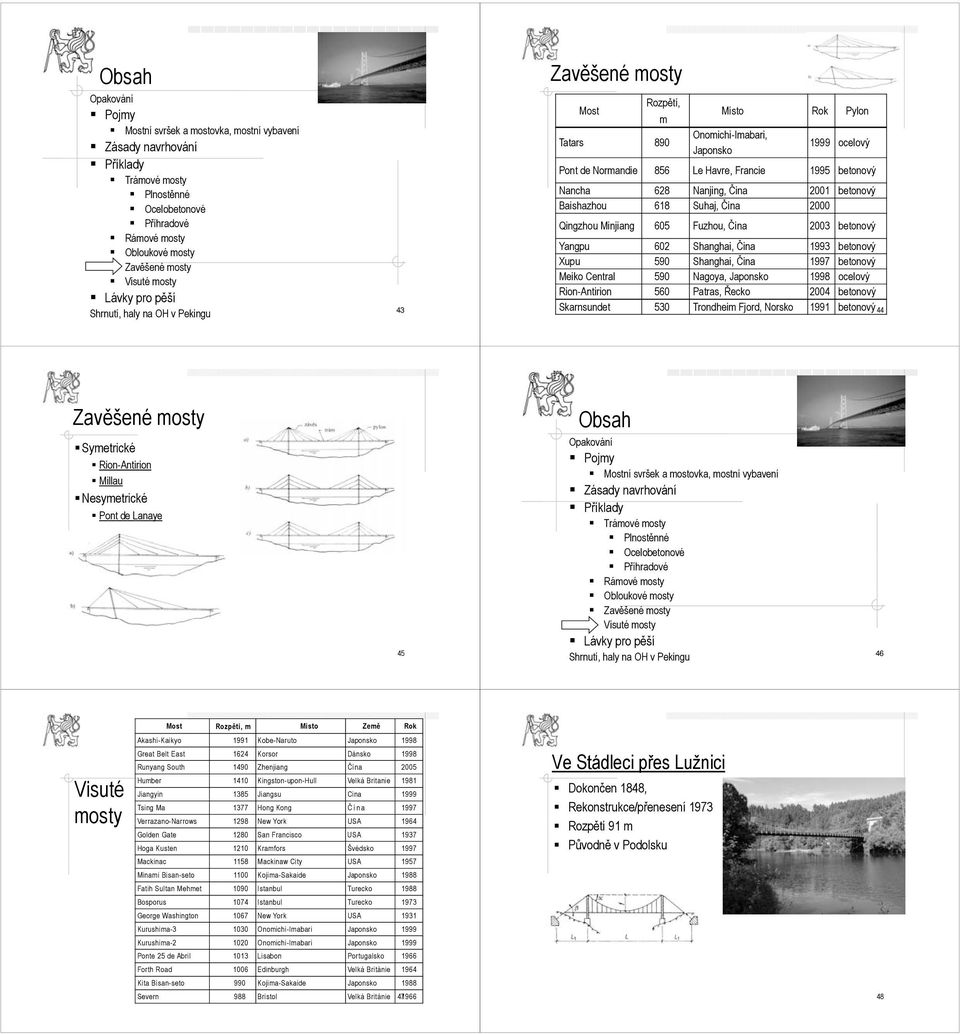

8 43 Zavěšené mosty Most Rozpětí, m Tatars 890 Místo Rok Pylon Onomichi-Imabari Imabari, Japonsko 1999 ocelový Pont de Normandie 856 Le Havre, Francie 1995 betonový Nancha 628 Nanjing, Čina 2001 betonový Baishazhou 618 Suhaj, Čina 2000 Qingzhou Minjiang 605 Fuzhou, Čina 2003 betonový Yangpu 602 Shanghai, Čina 1993 betonový Xupu 590 Shanghai, Čina 1997 betonový Meiko Central 590 Nagoya, Japonsko 1998 ocelový Rion-Antirion 560 Patras, Řecko 2004 betonový Skarnsundet 530 Trondheim Fjord, Norsko 1991 betonový 44 Zavěšené mosty Symetrické Rion-Antirion Millau Nesymetrické Pont de Lanaye Visuté mosty Most Rozpěti, m Misto Země Rok Akashi-Kaikyo 1991 Kobe-Naruto Japonsko 1998 Great Belt East 1624 Korsor Dánsko 1998 Runyang South 1490 Zhenjiang Čína 2005 Humber 1410 Kingston-upon-Hull Velká Britanie 1981 Jiangyin 1385 Jiangsu Cina 1999 y Tsing Ma 1377 Hong Kong Č í n a 1997 Verrazano-Narrows a a o 1298 New York USA 1964 Golden Gate 1280 San Francisco USA 1937 Hoga Kusten 1210 Kramfors Švédsko 1997 Mackinac 1158 Mackinaw City USA 1957 Minami Bisan-seto 1100 Kojima-Sakaide Japonsko 1988 Fatih Sultan Mehmet 1090 Istanbul Turecko 1988 Bosporus 1074 Istanbul Turecko 1973 George Washington 1067 New York USA 1931 Kurushima Onomichi-Imabari Japonsko 1999 Kurushima Onomichi-Imabari Japonsko 1999 Ponte 25 de Abril 1013 Lisabon Portugalsko 1966 Forth Road 1006 Edinburgh Velká Británie 1964 Kita Bisan-seto 990 Kojima-Sakaide Japonsko 1988 Severn 988 Bristol Velká Británie Ve Stádleci přes Lužnici Dokončen 1848, Rekonstrukce/přenesení 1973 Rozpětí 91 m Původně v Podolsku 48

Japonsko 1998 ocelový Rion-Antirion 560 Patras, Řecko 2004 betonový Skarnsundet 530 Trondheim Fjord, Norsko 1991 betonový 44 Zavěšené mosty Symetrické Rion-Antirion Millau Nesymetrické Pont de Lanaye

9 Tacoma Narrows Bridge Dokončen Rozpětí 854 m Délka 1524 m Nad hladinou 60 m Kolaps Akashi Kaykio Rozpětí hlavního pole 1991 m Celková délka 3911 m Výška pylonů 297 m Nejvyšší výška mostovky 95 m Osová vzdálenost kabelů 35,5 m Šířka mostovky 30 m Realizace Golden Gate Bridge Dokončen 1937 Rozpětí 1280 m Délka 1966 m Na vodní hladinou 67 m

vzdálenost kabelů 35,5 m Šířka mostovky 30 m Realizace 1988-1998 http://www.youtube.com/watch?v=ascbk-frnrk http://en.

10 Sylabus přednášek 1. Úvod, historie i ocelových konstrukcí, k použití, významné stavby, výroba oceli 2. Vlastnosti oceli, zkoušky materiálu, značení oceli 3. Výroba konstrukcí 4. Spolehlivost konstrukcí, mezní stavy, normy pro navrhování, tah 5. Tlak, vzpěrný tlak 6. Klasifikace průřezů, ohyb, hospodárný návrh 7. Svařování, svařované spoje 8. Nýtování a šroubování, šroubované spoje 9. Skelety budov, prostorová tuhost 10. Skelety budov, spoje, vysoké budovy 11. Jednopodlažní haly 12. Haly velkých rozpětí 13. Mosty, názvosloví, lávky 14. Ochrana proti korozi a požáru Test Zkouška Příklad otázek testu Proč se liší modul pružnosti lana od modulu pružnosti oceli Děkuji za pozornost 57

Svařování, svařované spoje 8. Nýtování a šroubování, šroubované spoje 9. Skelety budov, prostorová tuhost 10. Skelety budov, spoje, vysoké budovy 11. Jednopodlažní haly 12.
