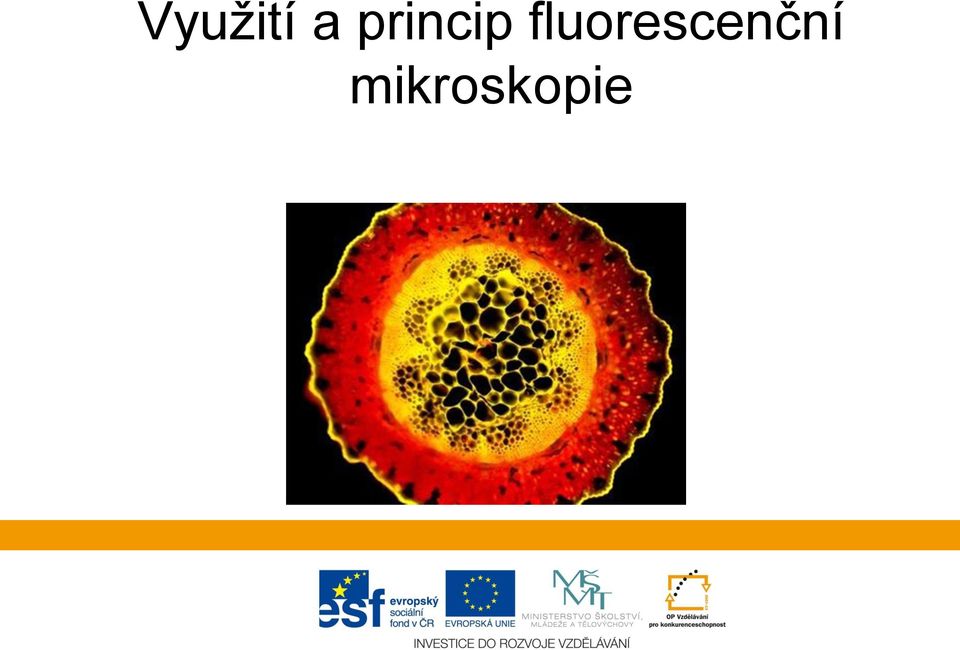

1 Využití a princip fluorescenční mikroskopie

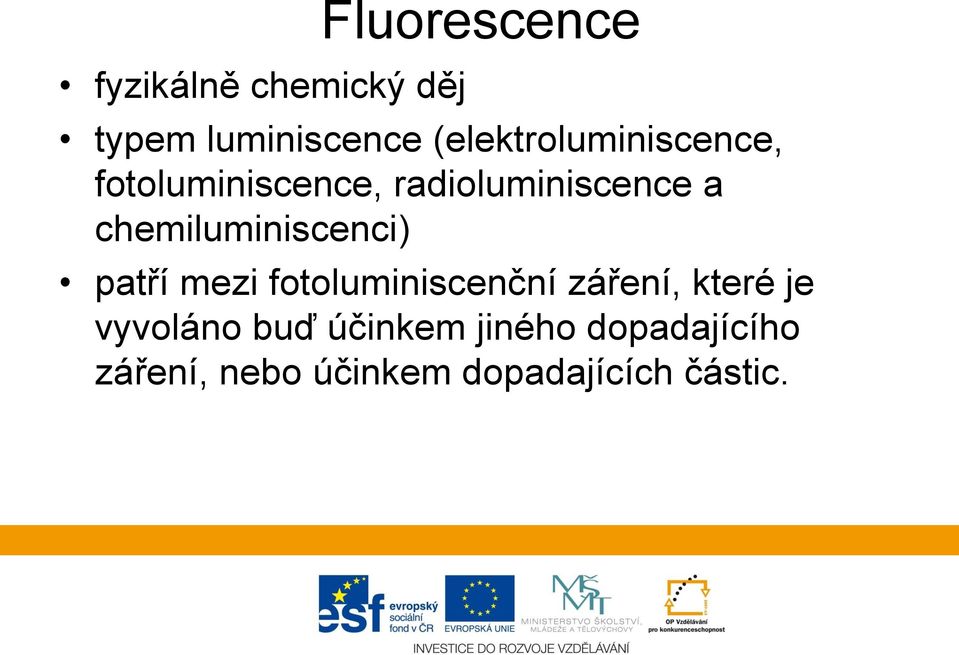

2 fyzikálně chemický děj Fluorescence typem luminiscence (elektroluminiscence, fotoluminiscence, radioluminiscence a chemiluminiscenci) patří mezi fotoluminiscenční záření, které je vyvoláno buď účinkem jiného dopadajícího záření, nebo účinkem dopadajících částic.

chemiluminiscenci) patří mezi fotoluminiscenční záření, které je

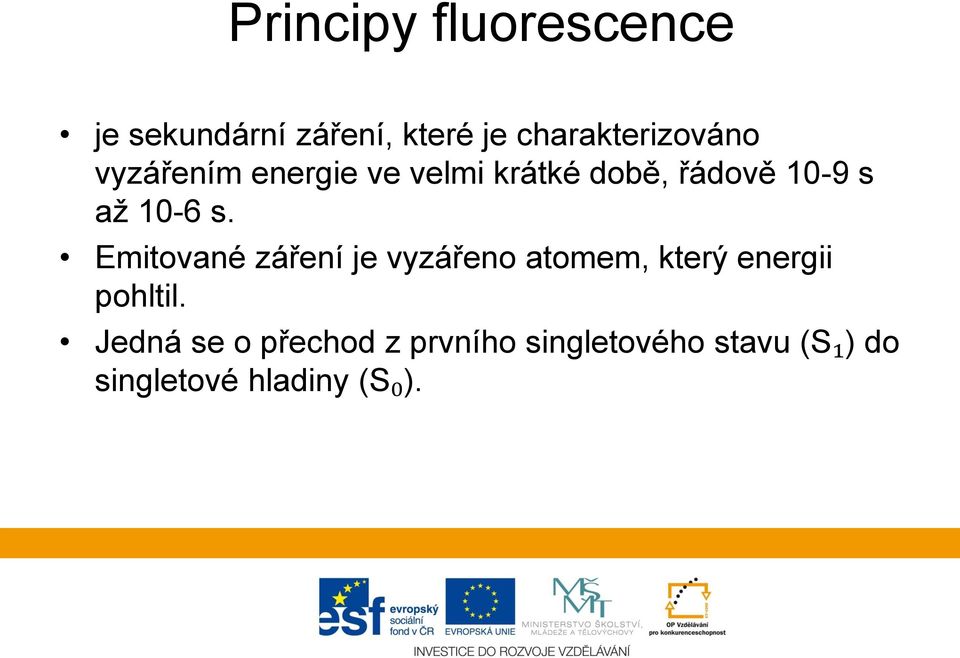

3 Principy fluorescence je sekundární záření, které je charakterizováno vyzářením energie ve velmi krátké době, řádově 10-9 s až 10-6 s. Emitované záření je vyzářeno atomem, který energii pohltil. Jedná se o přechod z prvního singletového stavu (S₁) do singletové hladiny (S₀).

4 Principy fluorescence Název odvozen podle minerálu fluoritu neboli kazivce (CaF₂), u kterého byl tento jev poprvé pozorován. U anorganických sloučenin je fluorescence pozorována zřídka (například u soli vzácných zemin, sloučenin uranylu apod.). Častěji u organických látek, z nichž nejčastěji využívanými jsou sloučeniny obsahující aromatické cykly.

U anorganických sloučenin je fluorescence pozorována zřídka (například u soli vzácných

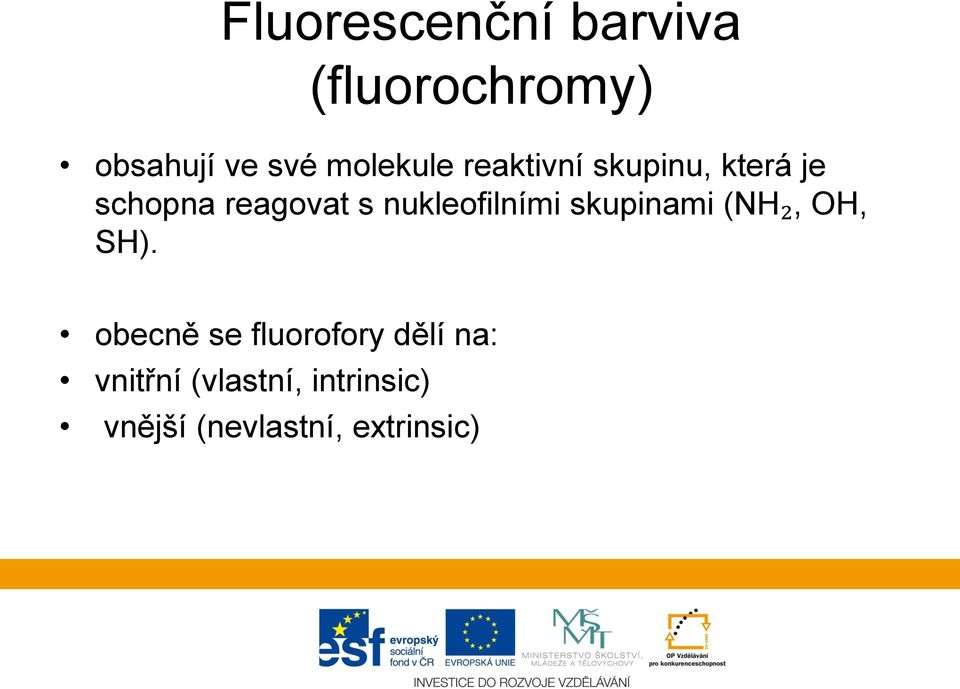

5 Fluorescenční barviva (fluorochromy) obsahují ve své molekule reaktivní skupinu, která je schopna reagovat s nukleofilními skupinami (NH₂, OH, SH). obecně se fluorofory dělí na: vnitřní (vlastní, intrinsic) vnější (nevlastní, extrinsic)

6 Vnitřní fluorescence je dána přítomností vnitřních fluoroforů, proteiny, redukované formy NADH a NADPH, vitamin A, cytochromy, peroxidáza, hemoglobin, myoglobin či chlorofyl. Proteiny - záření v UV oblasti spektra. Hlavními fluorofory v proteinech jsou aromatické aminokyseliny (fenylalanin, tryptofan, tyrosin), jejichž absorpční i emisní pás leží mezí 240 a 300nm. Ostatní uvedené látky vyzařují ve viditelné oblasti spektra (modrá, žlutá či červená).

Hlavními fluorofory v proteinech jsou aromatické aminokyseliny (fenylalanin, tryptofan, tyrosin), jejichž

7 Příklad vnitřní fluorescence I Řez stéblem zástupce čeledi Poaceae

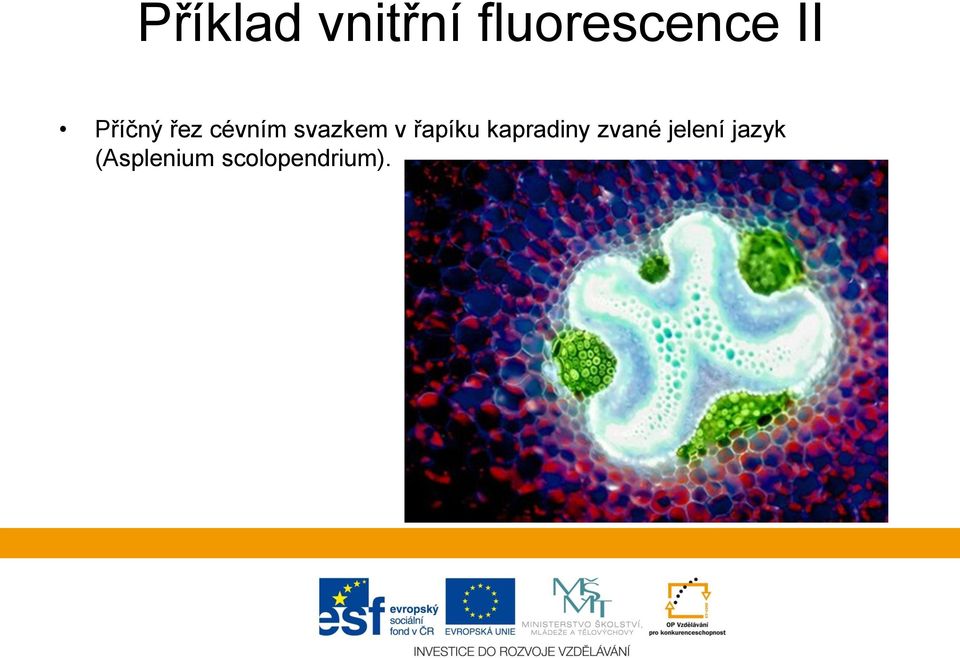

8 Příklad vnitřní fluorescence II Příčný řez cévním svazkem v řapíku kapradiny zvané jelení jazyk (Asplenium scolopendrium).

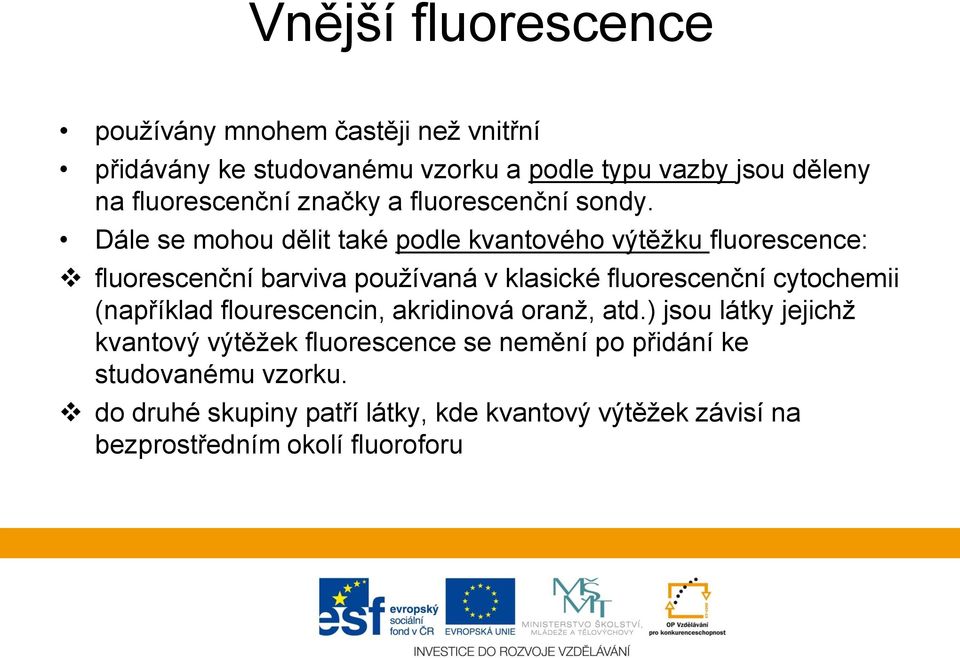

9 Vnější fluorescence používány mnohem častěji než vnitřní přidávány ke studovanému vzorku a podle typu vazby jsou děleny na fluorescenční značky a fluorescenční sondy. Dále se mohou dělit také podle kvantového výtěžku fluorescence: fluorescenční barviva používaná v klasické fluorescenční cytochemii (například flourescencin, akridinová oranž, atd.) jsou látky jejichž kvantový výtěžek fluorescence se nemění po přidání ke studovanému vzorku. do druhé skupiny patří látky, kde kvantový výtěžek závisí na bezprostředním okolí fluoroforu

Dále se mohou dělit také podle kvantového výtěžku fluorescence: fluorescenční barviva používaná v klasické fluorescenční cytochemii

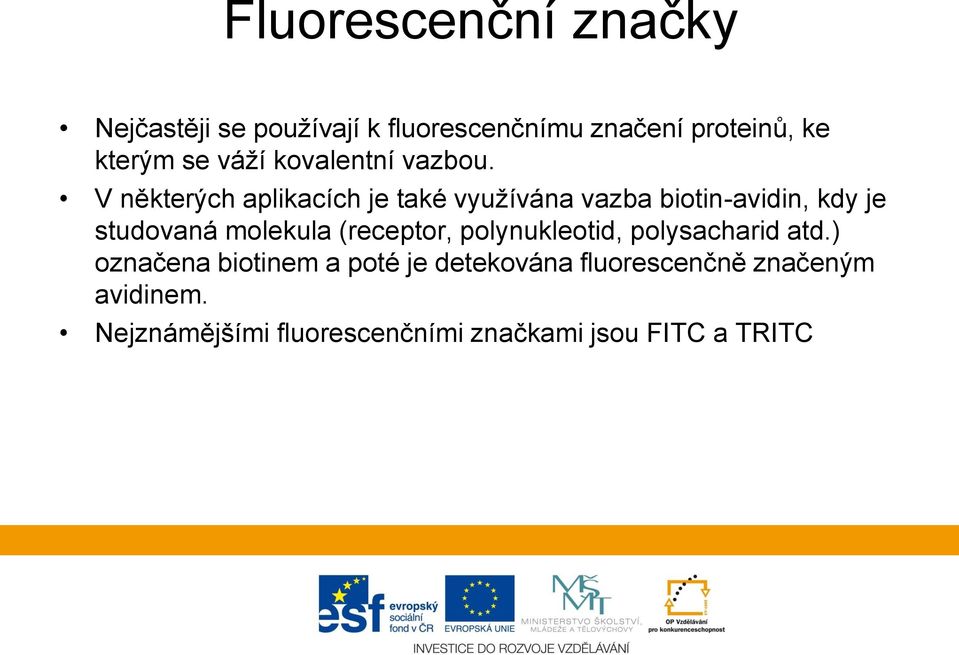

10 Fluorescenční značky Nejčastěji se používají k fluorescenčnímu značení proteinů, ke kterým se váží kovalentní vazbou. V některých aplikacích je také využívána vazba biotin-avidin, kdy je studovaná molekula (receptor, polynukleotid, polysacharid atd.) označena biotinem a poté je detekována fluorescenčně značeným avidinem. Nejznámějšími fluorescenčními značkami jsou FITC a TRITC

V některých aplikacích je také využívána vazba biotin-avidin, kdy je studovaná molekula

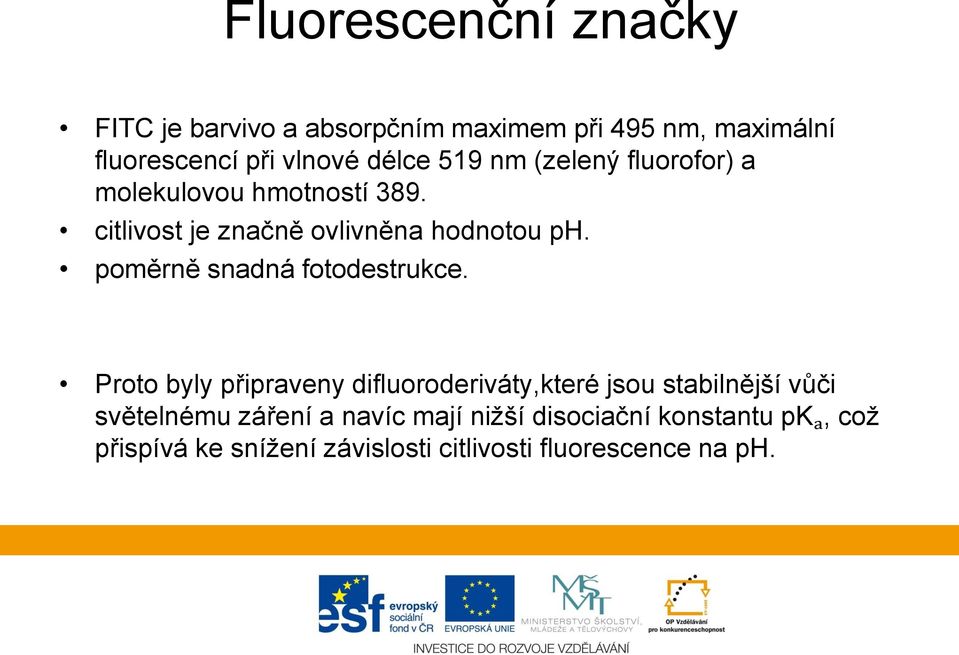

11 Fluorescenční značky FITC je barvivo a absorpčním maximem při 495 nm, maximální fluorescencí při vlnové délce 519 nm (zelený fluorofor) a molekulovou hmotností 389. citlivost je značně ovlivněna hodnotou ph. poměrně snadná fotodestrukce. Proto byly připraveny difluoroderiváty,které jsou stabilnější vůči světelnému záření a navíc mají nižší disociační konstantu pkₐ, což přispívá ke snížení závislosti citlivosti fluorescence na ph.

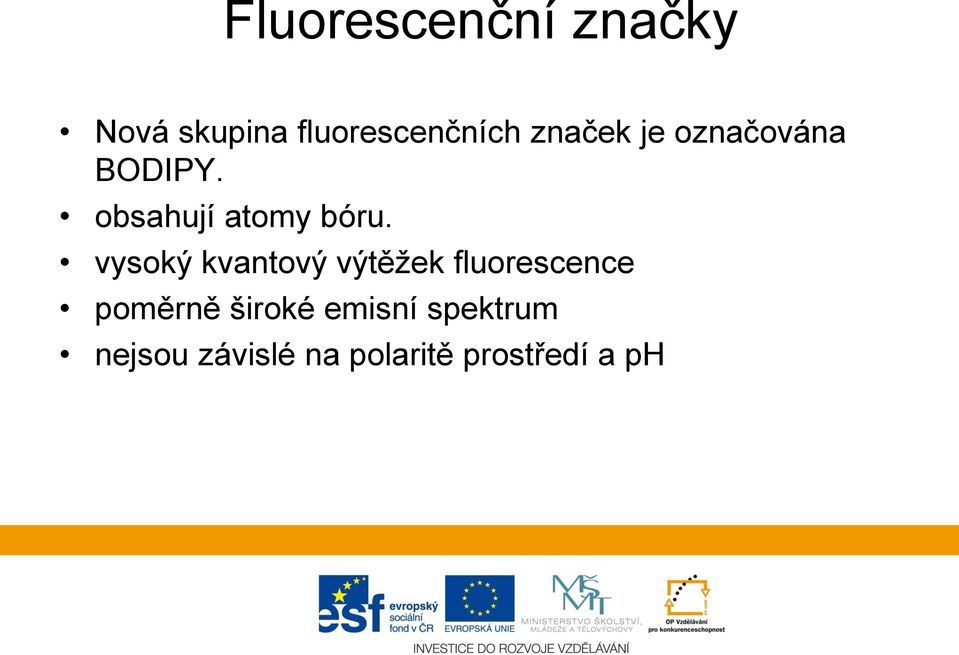

12 Fluorescenční značky Nová skupina fluorescenčních značek je označována BODIPY. obsahují atomy bóru. vysoký kvantový výtěžek fluorescence poměrně široké emisní spektrum nejsou závislé na polaritě prostředí a ph

vysoký kvantový výtěžek fluorescence poměrně široké

13 Fluorescenční sondy jsou vnější fluorofory, které se váží ke struktuře nekovalentní vazbou a často při tom mění své fluorescenční vlastnosti. používány ke studiu změn konformace bílkovin, tloušťky membrán, membránového potenciálu apod. Pro FISH jsou nejdůležitější sondy pro nukleové kyseliny K identifikaci a vizualizaci chromozomů se používá akridinová oranž, ethidium bromid, DAPI

používány ke studiu změn konformace bílkovin, tloušťky membrán, membránového potenciálu apod.

14 Fluorescenční sondy sondou pro vizualizaci veškeré jaderné DNA je DAPI. Jeho absorpční maximum je při 345 nm, maximální fluorescence je při 455 nm (modrý fluorofor) a má molekulovou hmotnost 277. Dalším často používaným fluoroforem je akridinová oranž. Jedná se o fluorescenční sondu, jejíž absorpční a emisní pásma se liší podle substrátu, ke kterému je vázána DNA/RNA. Obě jsou většinou dodávány v podobě chloridových solí.

molekulovou hmotnost 277. Dalším často používaným fluoroforem je akridinová oranž.

15 Přístroje založené na měření fluorescence spektrofluorimetry měří střední signál celého vzorku umístěného obvykle v kyvetě nebo v jamce mikrodestičky fluorescenční skenery (včetně čteček mikrodestiček) měří fluorescenci dvojrozměrných makroskopických objektů (elektroforetické gely, bloty, chromatogramy) průtokové cytometry měří fluorescenci velkého množství jednotlivých buněk a umožňují identifikaci a separaci jejich subpopulací

fluorescenci dvojrozměrných makroskopických objektů (elektroforetické gely, bloty, chromatogramy) průtokové

16 Přístroje založené na měření fluorescence fluorescenční mikroskopy umožňují pozorovat fluorescenci dvojrozměrných nebo trojrozměrných mikroskopických objektů. nachází široké uplatnění zejména v medicíně a v oblasti přírodních věd. Příklad: na jednu protilátku navážeme fluorescein (emituje zelené světlo při excitaci modrým světlem) a na jinou rhodamine (emituje červené světlo při excitaci žluto-zeleným světlem), pak můžeme porovnávat vzájemné pozice různých molekul ve stejné buňce apod.

Příklad: na jednu protilátku navážeme fluorescein (emituje zelené světlo při excitaci modrým světlem) a na jinou rhodamine

17 Fluorescenční mikroskopie umožňuje zobrazit určité látky obsažené v buňkách často v minimálním množství je založena na skutečnosti, že některé chemické látky (fluorochromy) po dopadu světla o kratší vlnové délce září světlem o delší vlnové délce - tedy světlem jiné barvy - fluorescence. je projevem intramolekulové energetické změny vzbuzené v látce absorbovaným zářením.

dopadu světla o kratší vlnové délce září světlem o delší vlnové délce - tedy světlem jiné

18 Princip fluorescenční mikroskopie Princip - vazba fluorochromu na určitou buněčnou složku (polysacharid, protein), která pak např. v modrém budícím světle září světlem žlutým. Aby modré světlo budící fluorescenci nevadilo při pozorování, musí být odstraněno bariérovým filtrem. Ten pohltí modré světlo vycházející z preparátu do objektivu a do okuláru propustí jen světlo žluté. Výsledkem je tedy obraz žlutě zářících struktur v temném poli.

Aby modré světlo budící fluorescenci nevadilo při pozorování, musí být odstraněno bariérovým filtrem.

19 Funkce fluorescenčního mikroskopu je založena na následujících dvou principech: Na vzorek se nechá dopadat pouze světlo v intervalu vlnových délek, které způsobují excitaci K vytvoření obrazu se použije pouze nezbytně nutná část fluorescenčního světla, které obsahuje i neabsorbovanou část excitačního světla. Obraz se buď pozoruje, nebo se zachytí na mikrofotografii. Volba vlnové délky je velmi podstatná. Proto je ve fluorescenční mikroskopii důležitá volba vhodných optických filtrů.

fluorescenčního světla, které obsahuje i neabsorbovanou část excitačního světla.

20 Základní součásti fluorescenčního mikroskopu Pro činnost fluorescenčního mikroskopu jsou nezbytné čtyři základní součásti: Zdroj světla: Ze světelného zdroje vychází světlo s různými vlnovými délkami od ultrafialové po infračervenou Excitační filtr: Tento filtr propouští pouze světlo, které je potřebné k fluorescenci vzorku, především obvykle s kratší vlnovou délkou. Ostatní světlo pohlcuje. Fluorescenční preparát: Vzorky, které reagují na dopadající světlo fluorescencí (většinou po přidání barvivafluorochrom). Bariérový filtr: Tento filtr pohlcuje všechno excitační světlo, které nebylo použito k excitaci a propouští pouze fluorescenční světlo. Navíc je možné z fluorescenčního spektra nechat projít pouze jeho část.

vlnovou délkou. Ostatní světlo pohlcuje. Fluorescenční preparát: Vzorky, které reagují na dopadající světlo fluorescencí (většinou po přidání barvivafluorochrom).

21 Princip konstrukce fluorescenčního mikroskopu

22 Fotobleaching fluorofory jsou intenzivním zářením rozkládány a ztrácejí schopnost absorpce a emise tzv. fotobleaching při absorpcích a následných emisích dochází k uvolňování volných radikálů, které mohou poškozovat fluorofory, způsobovat tak fotobleaching a v neposlední řadě negativně ovlivňují životaschopnost buněk

23 Využití fluorescenční mikroskopie V mikrobiologii: o slouží k mikroskopickému průkazu mikroorganismů v klinických vzorcích (sputum, moč, kožní šupiny aj.). V imunodiagnostice: o o k detekci buněčných antigenů sdružených s určitými chorobami. molekuly protilátky (zpravidla monoklonální) označené navázaným fluorochromem se specificky vážou s molekulami buněčných a tkáňových antigenů, čímž vznikají komplexy (antigen+protilátka+fluorochrom), které ve vhodném budícím záření v mikroskopu fluoreskují a tím indikují přítomnost antigenu v buňce či tkáni. V diagnostické aplikace v klinice: o umožňují vizualizovat kterýkoli genový produkt na buněčné úrovni.

24 Děkuji za pozornost
