Deskriptivní geometrie
|
|
|
- Eduard Hruška
- před 5 lety
- Počet zobrazení:
Transkript
1 Deskriptivní geometrie Úvodní informace Petr Liška Mendelova univerzita Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
2 Podmínky ukončení Přednáška nepovinná účast méně než dvě absence - 2 bonusové body ke zkoušce Cvičení a zápočet povinná účast ve cvičeních (maximálně dvě absence) deset domácích úkolů Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
3 Domácí úkol V1 Jméno Podpis (Váš) Podpis (Můj) 1,5 9,5 5 5 Obrázek: Popisové pole Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
4 Podmínky ukončení Zkouška písemná část, tři příklady, každý za 10 bodů, úspěšnost minimálně 50% ústní část - pohovor nad písemkou (povinné) a dvě teoretické otázky ústní část možno nahradit projektem (do návrh, co chcete dělat). Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
5 Studijní materiály Materiály k výuce Skripta Konstruktivní geometrie Sehnatelné učebnice E. Pomykalová, Deskriptivní geometrie pro střední školy. Prometheus, Praha, 2010 B. Musálková, Deskriptivní geometrie pro 2. ročník SPŠ stavebních. Sobotáles, Praha, 2000 Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
6 Konzultace Ideální doba ponděĺı 12:30 15:00 středa 08:00 11:00 čtvrtek 14:00 17:00 Ideálně po předchozí domluvě. Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
7 Harmonogram výuky 1. Vlastnosti promítání, kuželosečky. Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
8 Kuželosečky o 2 2 o B = p 2 = q 2 V 2 2 V 2 A 2 V 2 B 2 A 2 A 2 ω ϕ S 2 ϕ ω S 2 ϕ ω S 2 o 2 (a) Elipsa (b) Parabola Obrázek: Kuželosečky (c) Hyperbola Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
9 Harmonogram výuky 1. Technické kreslení, vlastnosti promítání, kuželosečky. 2. Volné rovnoběžné promítání Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
10 Volné rovnoběžné promítání Obrázek: Pravý a levý nadhled a pravý a levý podhled Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
11 Harmonogram výuky 1. Technické kreslení, vlastnosti promítání, kuželosečky. 2. Volné rovnoběžné promítání 3.. Kótované promítání. Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
12 Kótované promítání B A 1 ( 1) 3 2 π 1 B 1 (4) C = C 1 (0) A 1 ( 1) A B 1 (4) C = C 1 (0) π (a) Situace v prostoru (b) Situace v nákresně Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
13 Kótované promítání - Topografické plochy Obrázek: Převzato z Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
14 Kótované promítání - Topografické plochy Obrázek: Převzato z Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
15 Kótované promítání - Řešení střech Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
16 Harmonogram výuky 1. Technické kreslení, kuželosečky. 2. Volné rovnoběžné promítání. 3. Kótované promítání, teoretické řešení střech, topografické plochy. 4. Mongeovo promítání - řezy a průniky těles. Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
17 Harmonogram výuky 1. Technické kreslení, kuželosečky. 2. Volné rovnoběžné promítání. 3. Kótované promítání, teoretické řešení střech, topografické plochy. 4. Mongeovo promítání - řezy a průniky těles. Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
18 Mongeovo promítání +ν z A 2 ν z 2 = y 1 A 2 π A 2 A x ν +π O A 1 y π x 12 O A 1 (a) Sdružení průměten (b) Sdružené obrazy bodu Obrázek: Mongeovo promítání v rovině Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
19 Mongeovo promítání x 12 Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
20 Mongeovo promítání Obrázek: Převzato z Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
21 Harmonogram výuky 1. Technické kreslení, kuželosečky. 2. Volné rovnoběžné promítání. 3. Kótované promítání, teoretické řešení střech, topografické plochy. 4. Mongeovo promítání - řezy a průniky těles. 5. Axonometrie (osvětlení). Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
22 Axonometrie z Z µ ν j j O j x x a z a j z O a j y j α y a Y s y X π x Obrázek: Axonometrie Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
23 Axonometrie Obrázek: Převzato z Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
24 Axonometrie Obrázek: Převzato z Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
25 Harmonogram výuky 1. Technické kreslení, kuželosečky. 2. Volné rovnoběžné promítání. 3. Kótované promítání, teoretické řešení střech, topografické plochy. 4. Mongeovo promítání - řezy a průniky těles. 5. Axonometrie (osvětlení). 6. Plochy technické praxe. Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
26 Plochy technické praxe Obrázek: Využití konoidů při zastřešení Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31

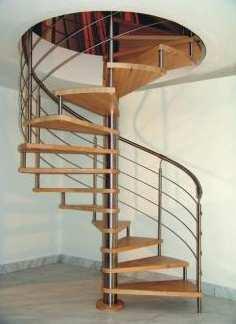

27 Plochy technické praxe Obrázek: Schodová plocha Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
28 Plochy technické praxe Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
29 Harmonogram výuky 1. Technické kreslení, kuželosečky. 2. Volné rovnoběžné promítání. 3. Kótované promítání, teoretické řešení střech, topografické plochy. 4. Mongeovo promítání - řezy a průniky těles. 5. Axonometrie (osvětlení). 6. Plochy technické praxe. 7. Lineární perspektiva. Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
30 Line arn ı perspektiva Obr azek: Pˇrevzato z Petr Liˇska (Mendelova univerzita) Deskriptivn ı geometrie / 31
31 Lineární perspektiva Obrázek: Převzato z Petr Liška (Mendelova univerzita) Deskriptivní geometrie / 31
