Transkript

1

2 Vlastnosti promítání Úkolem konstruktivní geometrie je zobrazení trojrozměrných předmětů ve dvojrozměrné rovině.

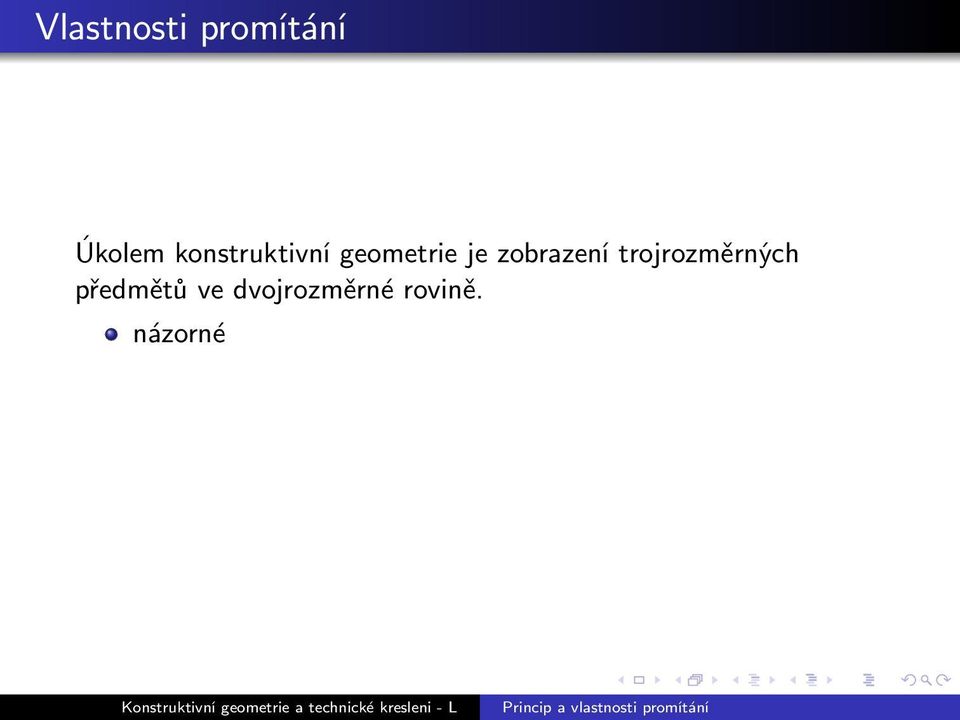

3 Vlastnosti promítání Úkolem konstruktivní geometrie je zobrazení trojrozměrných předmětů ve dvojrozměrné rovině. názorné

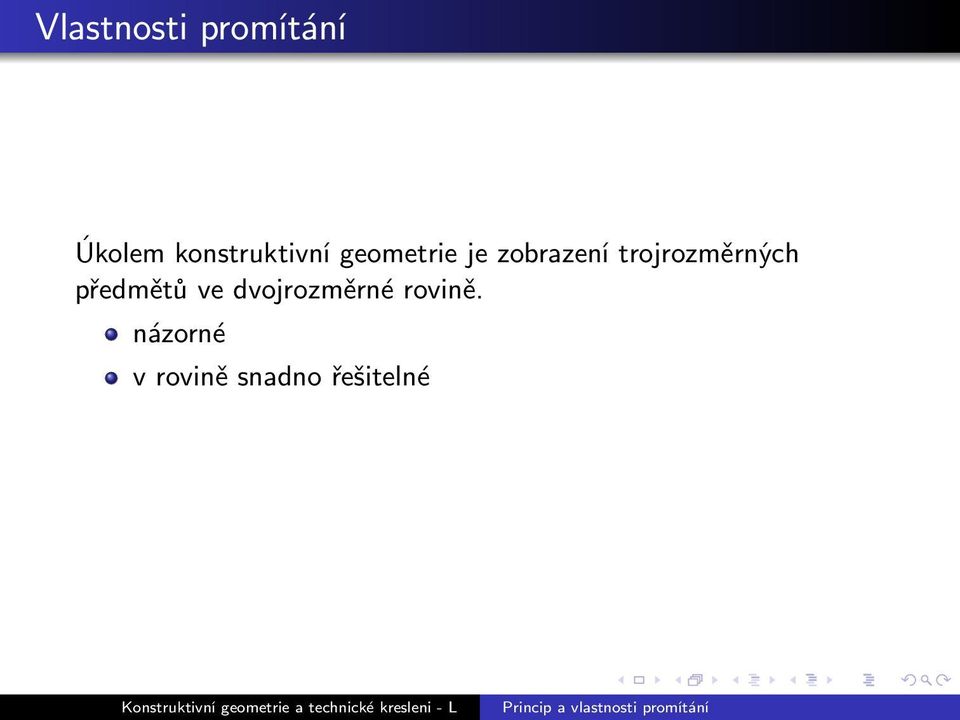

4 Vlastnosti promítání Úkolem konstruktivní geometrie je zobrazení trojrozměrných předmětů ve dvojrozměrné rovině. názorné v rovině snadno řešitelné

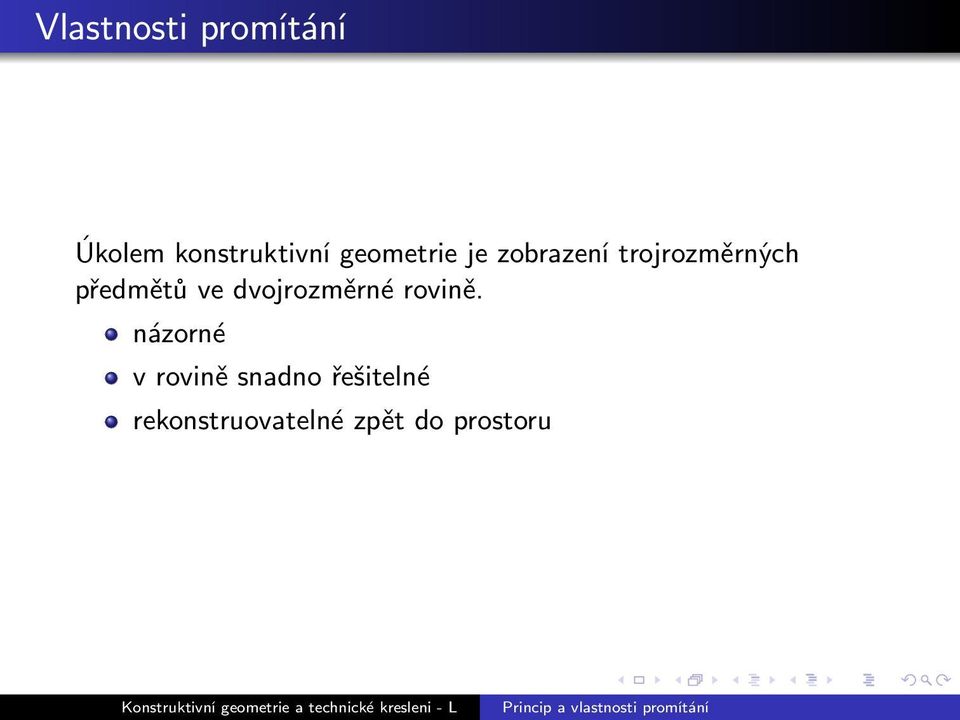

5 Vlastnosti promítání Úkolem konstruktivní geometrie je zobrazení trojrozměrných předmětů ve dvojrozměrné rovině. názorné v rovině snadno řešitelné rekonstruovatelné zpět do prostoru

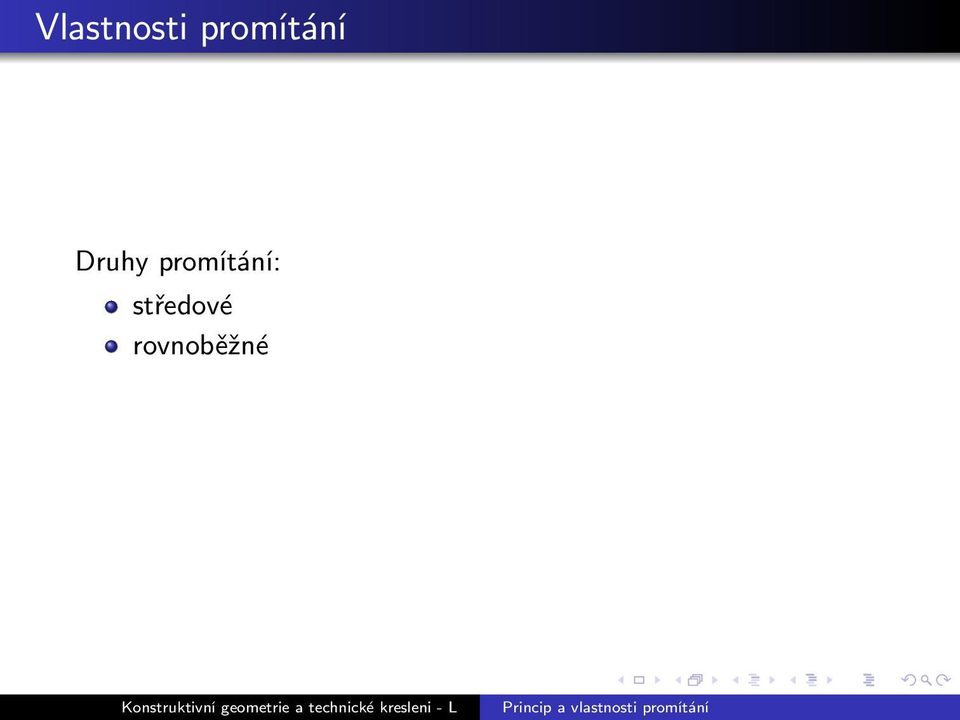

6 Vlastnosti promítání Druhy promítání: středové rovnoběžné

7 Vlastnosti promítání Druhy promítání: středové rovnoběžné kosé kolmé

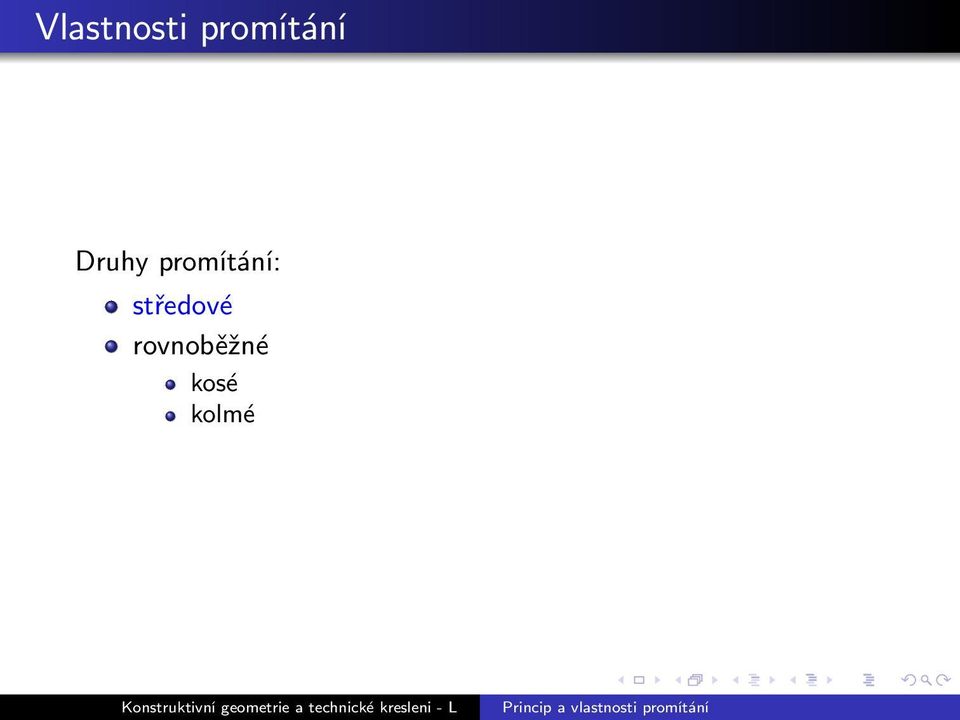

8 Vlastnosti promítání Druhy promítání: středové rovnoběžné kosé kolmé

9 Středové promítání Středové promítání je dáno středem promítání a průmětnou. S π

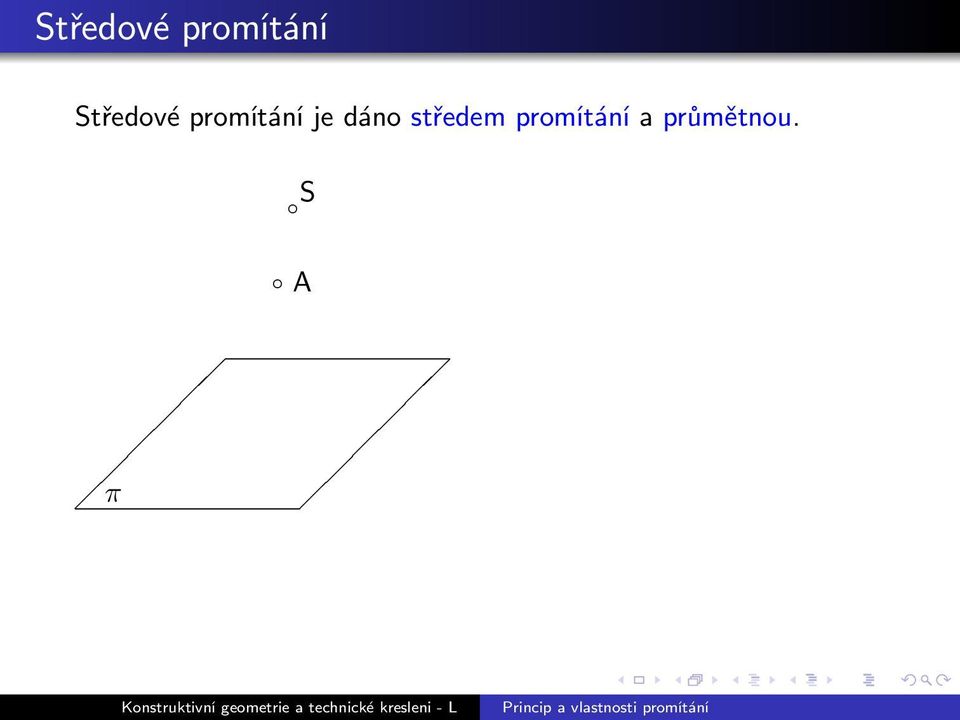

10 Středové promítání Středové promítání je dáno středem promítání a průmětnou. S A π

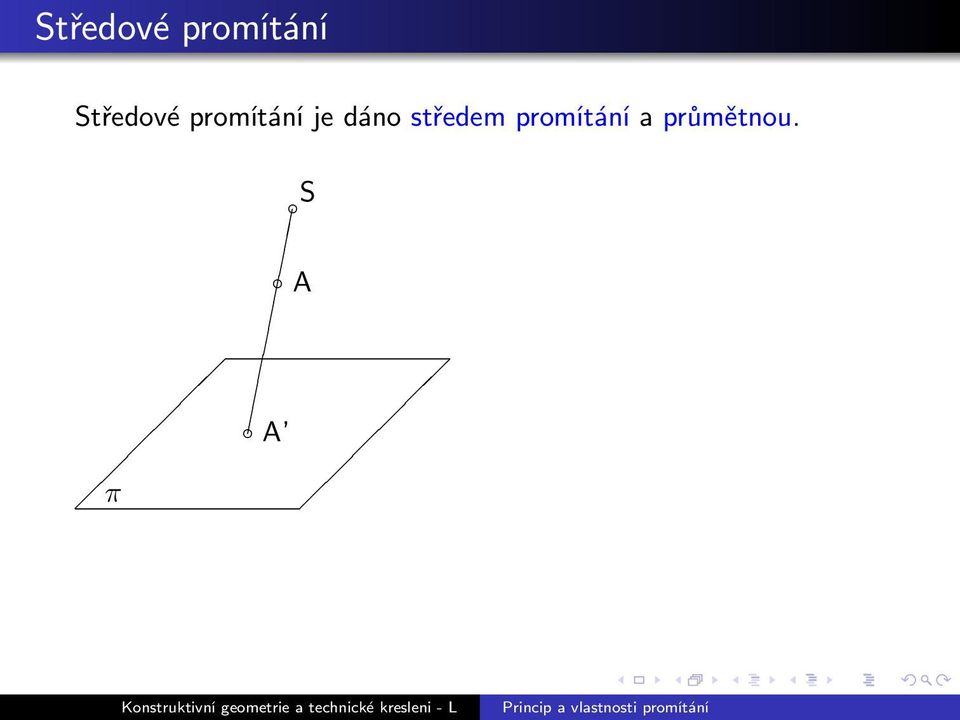

11 Středové promítání Středové promítání je dáno středem promítání a průmětnou. π S A A

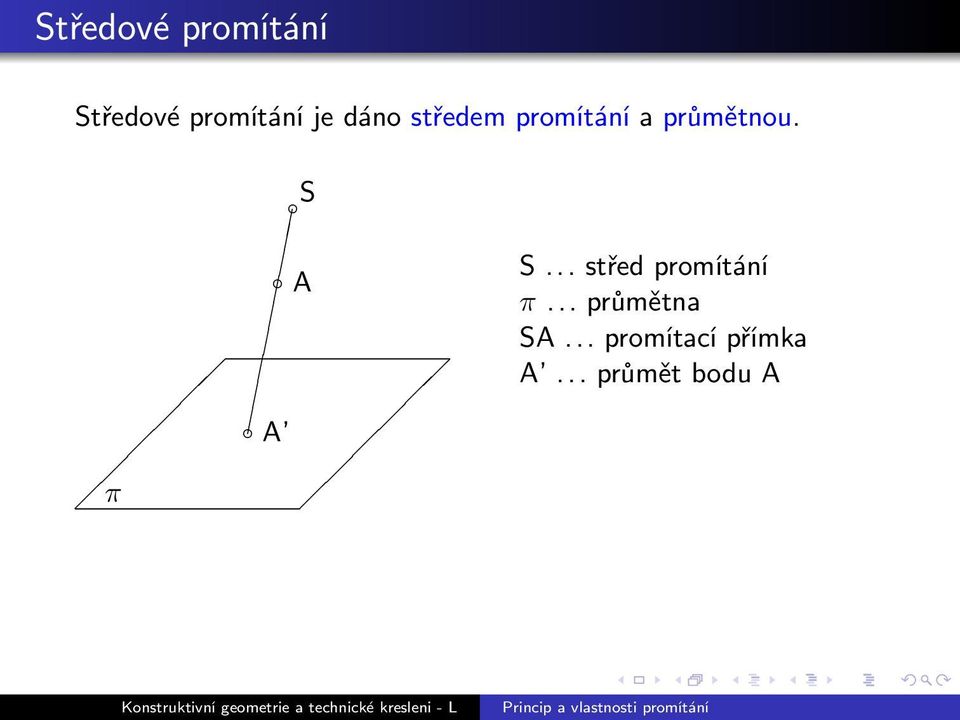

12 Středové promítání Středové promítání je dáno středem promítání a průmětnou. π S A A S... střed promítání π... průmětna SA... promítací přímka A... průmět bodu A

13 Středové promítání Středové promítání je dáno středem promítání a průmětnou. π S A A S... střed promítání π... průmětna SA... promítací přímka A... průmět bodu A Obraz průmětu se zpravidla nekreslí přímo na průmětnu, ale na jinou rovinu - nákresna.

14 Středové promítání

15 Středové promítání Věta V1: Průmětem bodu je bod. V2: Průmětem přímky, která není promítací, je přímka. Průmět promítací přímky je bod. π S a

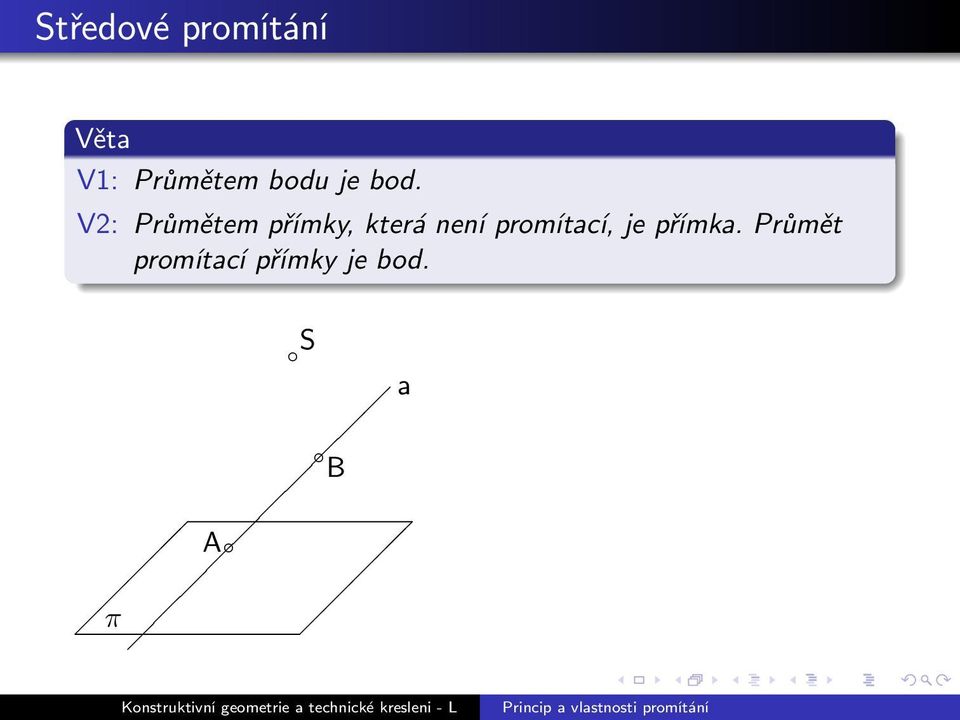

16 Středové promítání Věta V1: Průmětem bodu je bod. V2: Průmětem přímky, která není promítací, je přímka. Průmět promítací přímky je bod. S a B A π

17 Středové promítání Věta V1: Průmětem bodu je bod. V2: Průmětem přímky, která není promítací, je přímka. Průmět promítací přímky je bod. S a B A B π A

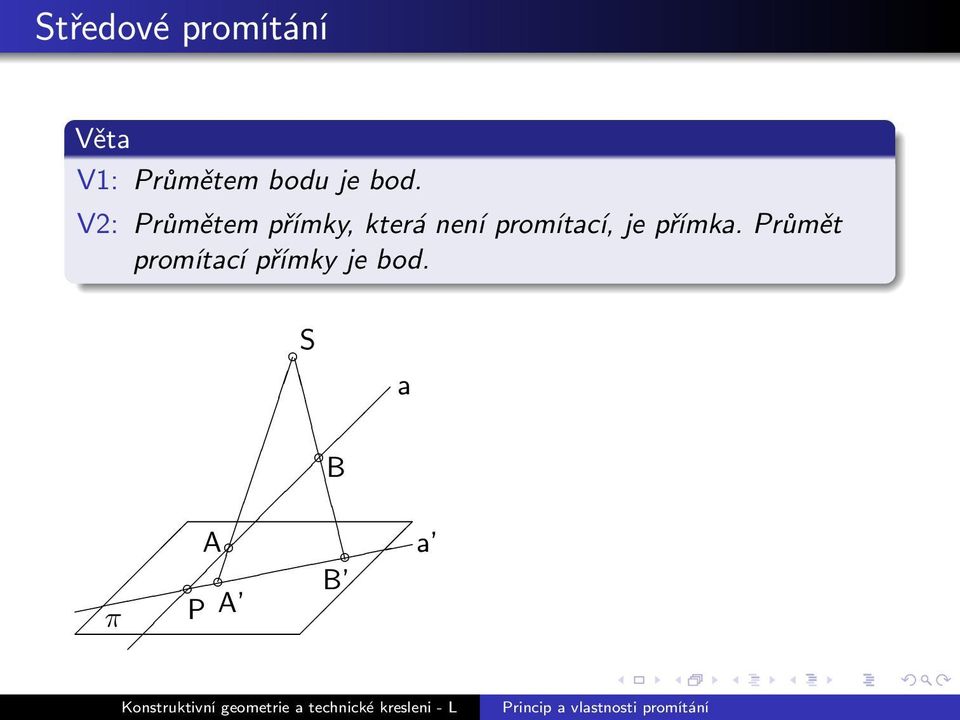

18 Středové promítání Věta V1: Průmětem bodu je bod. V2: Průmětem přímky, která není promítací, je přímka. Průmět promítací přímky je bod. S a B A a B π P A

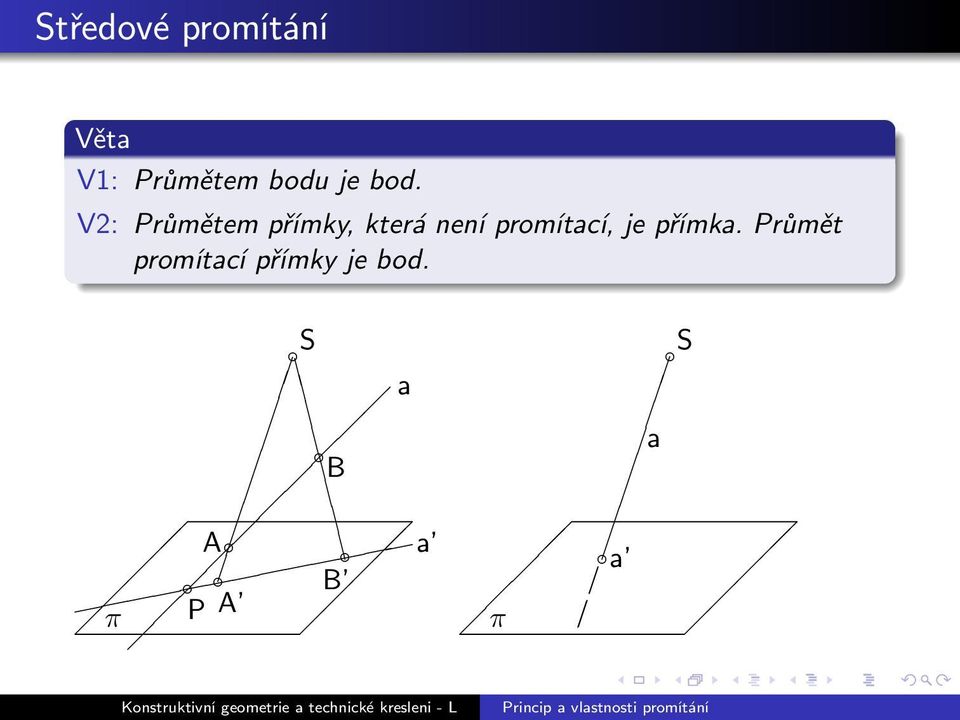

19 Středové promítání Věta V1: Průmětem bodu je bod. V2: Průmětem přímky, která není promítací, je přímka. Průmět promítací přímky je bod. S a B A a B π P A π a a S

20 Středové promítání Věta V3: Průmětem roviny, která není promítací, je průmětna. Průmětem promítací roviny je přímka.

21 Středové promítání Věta V3: Průmětem roviny, která není promítací, je průmětna. Průmětem promítací roviny je přímka. S ϱ π

22 Středové promítání Věta V3: Průmětem roviny, která není promítací, je průmětna. Průmětem promítací roviny je přímka. S ϱ π

23 Středové promítání Věta V3: Průmětem roviny, která není promítací, je průmětna. Průmětem promítací roviny je přímka. S ϱ π

24 Středové promítání Věta V3: Průmětem roviny, která není promítací, je průmětna. Průmětem promítací roviny je přímka. S ϱ p π p... stopa roviny ϱ

25 Středové promítání Věta V3: Průmětem roviny, která není promítací, je průmětna. Průmětem promítací roviny je přímka. S ϱ ϱ S π p π p... stopa roviny ϱ

26 Středové promítání Věta V3: Průmětem roviny, která není promítací, je průmětna. Průmětem promítací roviny je přímka. S ϱ ϱ S π p π p... stopa roviny ϱ

27 Středové promítání Věta V3: Průmětem roviny, která není promítací, je průmětna. Průmětem promítací roviny je přímka. S π ϱ p π ϱ S p... stopa roviny ϱ

28 Středové promítání Věta V3: Průmětem roviny, která není promítací, je průmětna. Průmětem promítací roviny je přímka. S ϱ p π p... stopa roviny ϱ S ϱ ϱ π ϱ... průmět roviny ϱ

29 Středové promítání Věta V4: Středový průmět zachovává incidenci. S a A a π A

30 Středové promítání

31 Středové promítání

32 Středové promítání

33 Středové promítání

34 Středové promítání

35 Vlastnosti promítání Druhy promítání: středové rovnoběžné kosé kolmé

36 Rovnoběžné promítání Rovnoběžné promítání je dáno směrem promítání a průmětnou. s π

37 Rovnoběžné promítání Rovnoběžné promítání je dáno směrem promítání a průmětnou. s A π

38 Rovnoběžné promítání Rovnoběžné promítání je dáno směrem promítání a průmětnou. π s A A

39 Rovnoběžné promítání Rovnoběžné promítání je dáno směrem promítání a průmětnou. π s A A s... směr promítání π... průmětna A... průmět bodu A AA... promítací přímka

40 Rovnoběžné promítání

41 Rovnoběžné promítání Věta Kolmé promítání splňuje všechny vlastnosti středového promítání (tj. V1-V4).

42 Rovnoběžné promítání Věta V5: Průmětem rovnoběžek, které nejsou promítací, jsou rovnoběžky. s a b π a b

43 Rovnoběžné promítání Věta V5: Průmětem rovnoběžek, které nejsou promítací, jsou rovnoběžky. s a b s b π a b π a a =b

44 Rovnoběžné promítání Věta V6: Průmětem shodných, nenulových a vzájemně rovnoběžných úseček, které neleží na promítacích přímkách, jsou opět rovnoběžné a shodné úsečky. s a b a b π

45 Rovnoběžné promítání Věta V6: Průmětem shodných, nenulových a vzájemně rovnoběžných úseček, které neleží na promítacích přímkách, jsou opět rovnoběžné a shodné úsečky. s a b a b π

46 Rovnoběžné promítání Věta V7: Rovnoběžné promítání zachovává dělící poměr.

47 Rovnoběžné promítání Věta V7: Rovnoběžné promítání zachovává dělící poměr. s a a π

48 Rovnoběžné promítání Věta V7: Rovnoběžné promítání zachovává dělící poměr. s a s a π π

49 Rovnoběžné promítání Věta V8: Průmětem útvaru v rovině rovnoběžné s π je útvar s ním shodný. s σ π

50 Vlastnosti promítání Druhy promítání: středové rovnoběžné kosé kolmé

51 Kolmé promítání Speciální případ rovnoběžného promítání, kdy směr promítání je kolmý k průmětně. s A A π

52 Kolmé promítání

53 Kolmé promítání Věta Kolmé promítání splňuje všechny vlastnosti rovnoběžného promítání (tj. V1-V8).

54 Kolmé promítání Věta V9: Dvě vzájemně kolmé přímky, z nichž žádná není promítací, se prmítají jako kolmé právě tehdy, když alespoň jedna z nich je rovnoběžná s průmětnou. q p π

55 Kolmé promítání Věta V9: Dvě vzájemně kolmé přímky, z nichž žádná není promítací, se prmítají jako kolmé právě tehdy, když alespoň jedna z nich je rovnoběžná s průmětnou. s q p q p π

56 Kolmé promítání Věta V10: Délka pravoúhlého průmětu úsečky, která není kolmá k průmětně, se rovná nejvýše délce dané úsečky. A B π A B

57 Kolmé promítání Kótované promítání - topografické plochy

58 Kolmé promítání Kótované promítání - řešení střech

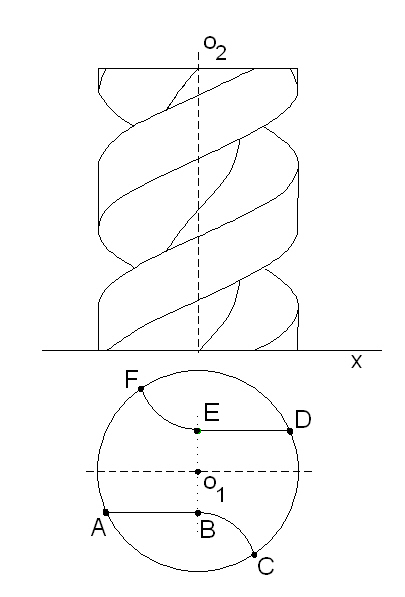

59 Kolmé promítání Mongeovo promítání - strojnictví

60 Kolmé promítání Mongeovo promítání - stavebnictví

61 Kolmé promítání Mongeovo promítání

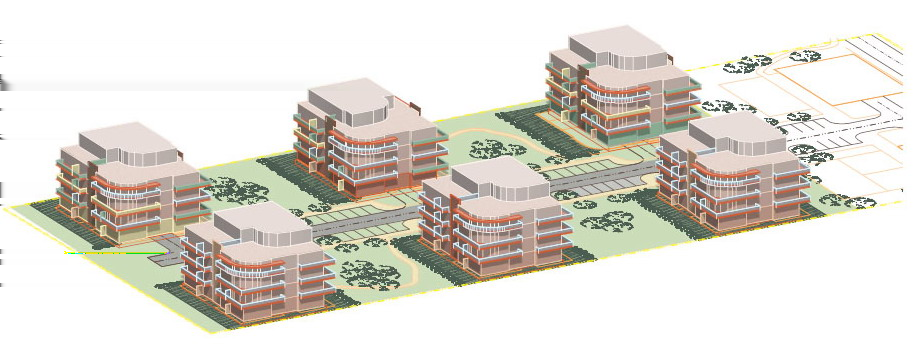

62 Kolmé promítání Kolmá axonometrie

63 Kolmé promítání Kolmá axonometrie
