1 SINAMICS G20X Vládce živlů TIA na dosah /209 Unrestricted Siemens 209

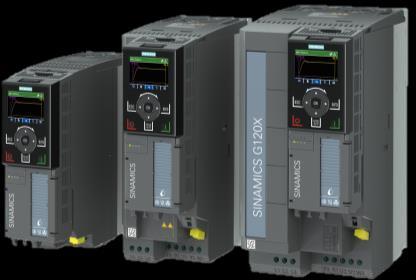

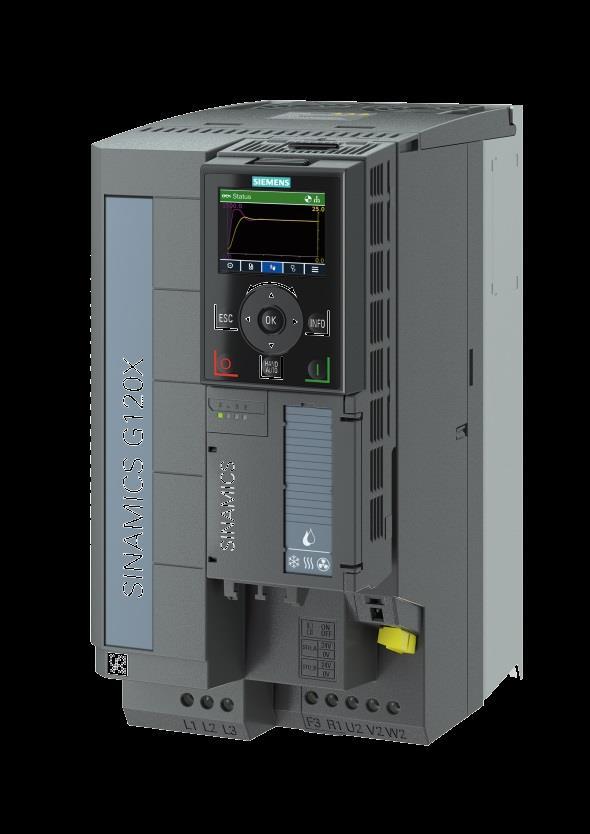

2 SINAMICS G20X: Měnič pro ventilátory a čerpadla SINAMICS G20X je vyvinut se zaměřením na aplikace v infrastruktuře budov (HVAC), zpracování vody a ČOV (W/WW) v segmentu středně vybavených měničů Je nabízen ve výkonovém rozsahu 0.75 až 630 kw v obvyklých napěťových úrovních a s vhodným krytím Velikost C, IP20/ UL Open Type Představuje optimalizované řešení: Vybal Nastav - Provozuj Page 2

3 Chcete měnič s jednoduchým nastavením? Máme řešení! Naše řešení PLC Naše přednosti SINAMICS G20X je připraven k provozu již po vybalení Měnič Stejný koncept až do 630kW Přednastavený měnič, kompaktní a připravený k zapnutí má optimalizováné rozhraní s průvodcem pro branžovní aplikace Motor Barevný ovládací panel nabízí brilantní informace v českém jazyce Smart Access Module s Wi-Fi umožní nastavení měnič až z 50m je jednoduše konfigurovatelný díky volitelnému příslušenství IOP-2 SAM Časově nenáročný v nastavení díky intuitivnímu uživatelskému rozhraní Page 3 IOP-2: Intelligent Operator Panel SAM: Smart Access Module

4 Potřebujete s měničem komunikovat? Máme řešení! Naše řešení Naše přednosti SINAMICS G20X nabízí PROFINET, Profibus, EtherNet/IP & Modbus RTU komunikaci I/O svorkovnici lze vyjmout a je vhodně rozvržena s cílem optimálního vedení kabeláže 24V napájení integrováno jako zdroj pro vstupy nebo napájení pro komunikace nabízí kvalitní konektivitu s PLC jako standard SIMATIC PCS7 PCS 7 distributed control system a inženýrské nástroje jsou kompatibilní PCS7 je kompatibilní s PCS 7 distributed control system a jeho nástroji Process control Obsáhlá komunikace v celém systému Page 4 PLC: Programmable Logic Controller PCS7: Siemens Process Automation Control System v létě 209

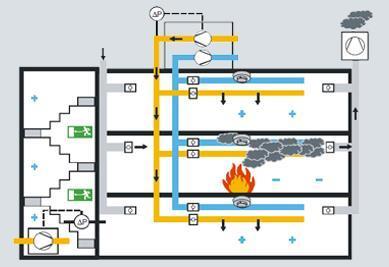

5 Chcete měnič pro branžovní aplikace? Máme řešení! Naše řešení SINAMICS G20X použitelný pro aplikace v. a 2. prostředí EMC poskytne EMC řešení i s dlouhými kabely Dlouhé kabely k motoru C(+Ext. Filter B) : 50m C2: 50m C3: až do 300/450m Naše přednosti Integrovaná DC-tlumivka zlepšuje ochranu sítě i měniče C+C2 EMC řešení a dlouhé kabely 2 až do 450m Emergency STOP použitím STO SIL3 jako zabudovaný standard Mód hoří (Fire mode) pro zajištění průchodnosti schodišť před kouřem reguluje i v případě požáru, ignoruje externí poruchy a varování Fire mode essential service Optimalizován pro HVAC i W/WW aplikace Page 5 Od 2/209 2 Délka kabelů závisí od velikosti měnič EMC: Elektromagnetická kompatibilita STO: Safe Torque Off

6 Chcete efektivní, kvalitní & robustní měnič? Máme řešení! Naše řešení Naše přednosti SINAMICS G20X šetrný k napájecí síti minimalizuje dopad na sít ECO mode Sleep mode Měřič úspory Vestavěná tlumivka v DC-obvodu snižuje harmonické dle IEC Regulace energeticky úsporných motorů, které zajistí úsporu energie podporuje motory s vysokou účinností : asynchronní, SRM i PMSM Vertical pump Axial fan Radial fan Přetižitelnost: 0%/60s nebo 35%/3s ; HO 3 : 50%/60s Page 6 nabízen v různém krytí 2 pro provoz mimo rozvaděč Motory s vysokou účinností Viz manual 2 IP2, UL type /IP55, UL type 2 od 2/209 3 FSH,J viz manuál Redukce nákladů efektivním a flexibilním provozem PMSM: Permanent Magnet Synchronous Motor SRM: Synchronous Reluctance Motor HO: High Overload velké přetížení

7 Chcete robustní a vybavený měnič? Máme řešení! SINAMICS G20X řeší tyto požadavky Robustnost vstupní tlumivkou Výkonnost délkou kabelů k motoru X X X X X X Šetří místo v rozvaděči Šetří čas při instalaci Page 7 PLM - Michael Uhlig & Dominik Schrader

8 SINAMICS G20X nabízí komplexní funkcionalitu pro branže a další nadstandardní výbavu IOP-2: Intelligent Operator Panel SAM: Smart Access Module Page 8 Velikost C se SAM modulem v přípravě 2 od 2/209 3 max. 55 C pro PROFINET Vlastnosti / Funkce Out-of-the-box Kompletní měnič v rozsahu výkonů 0.75kW - 630kW Kvalitní rozhraní pro nastavení SAM (webserver) a IOP-2 Optimalizovaný design: 3C3 nátěr + provozní teplota až -20 C to C (s výjimkami) 3 EMC kompatibilní (C + C2) a včetně zabudované DC-link tlumivky Safe Torque Off SIL 3 je zabudováno Kompatibilní se SINAMICS connect a TIA Portal přes GSD file Vyjmutelná I/O svorkovnice a volitelně síťový odpínač (for IP55/UL2 2 ) Výhody Nižší náklady Jedno objednací číslo, rychlejší dodávka a nastavení Rychlé nastavení - uživatelsky přívětivé Funkční i v tvrdých podmínkách (např. agresivní plyny) Šetrný k napájecí síti navržen s nízkým harmonickým odběrem a pro funkci s dlouhými kabely Snižuje požadavky na vnější mechanické komponenty ve standardní výbavě Připraven na digitalizaci včetně cloudových řešení k analýze systému PLC konektivita ve standardní výbavě Jednoduchá instalace, servis a údržba

9 Sinamics G20X nabízí variantní krytí až do výkonu 630 kw Napěťový / Výkonový rozsah 3AC V ( fáze 55 kw / 75 HP) 3AC V ( kw / 700 HP) 3AC V (3 630 kw / HP) IP20 /IP2 KIT 2,3 / IP20 PT KIT 3 UL open type Výkon: kw 700 HP (IP2 UL-type ) Výkon: kw 200 HP (IP55 UL-type 2) Výkon: kw 200 HP Výkon kw až do Výkon kw až do Výkon až do Blok Šasi H J G F D E A B C Montáž na stěnu B C D E F A Montáž na stěnu 2. fáze B C D E F Ovládací Panel včetně včetně včetně IOP-2/ BOP-2 ne bo ne bo ne bo Wi-Fi Webserver SAM Příslušenství SD karta Stříška IP2 - KIT IP20 / UL open push through KIT I/O ext. modul Filtr B Pasivní harmonický filtr Tlumivka Sinus filtr du/dt filtr 2. fáze I/O THDi <5% Page 9 Od2/209 2 Montáž na stěnu bez rozvaděče jen v uzavřených rozvodných místnostech 3 IP2 kit/ IP20 PT-kit FS A-G jen jako volitelné příslušenství SAM: Smart Access Module IOP: Intelligent Operator Panel

10 SINAMICS G20X Technická data pro celý výkonový rozsah Přehled G20X G20X 3AC V -20%/+0% kw / 75 HP Zkreslení DC-tlumivka, dle IEC Napětí Výkon 3AC V -20%/+0% kw / 700 HP DC meziobvod Lze připojit sinus filtr a externí brzdnou jednotku Přetížitelnost 3AC V -20%/+0% kw / HP 0%/60s nebo 35%/3s; HO 2 : 50%/60s Provozní teplota -20 C to 45/ 60 C (omezení) 6 Krytí IEC: IP20/2 3 IP2 4 IP55 4 NEMA: UL open type UL type 4 UL type 2 4 EMC dle EN C Veřejný C2 Veřejný / Průmyslový C3 Průmyslový Průmyslový (bez filtru) 50m pro velikost A-G (IP20/ UL open type s ext. filtrem B) 4 50m pro velikost A-G 00m pro velikost H-J Až do 450m 5 (nestíněný kabel) Page 0 Pro FSH,J viz manuál 2 HO: velká přetížitelnost 3 IP20 se stříškou 4 Od 2/209 5 Velikost A/B/C/D/E: 300m, F/G: 450m, H/J:200m 6 max. 55 C pro PROFINET

11 SINAMICS G20X Technická data Komunikační rozhraní a volitelné příslušenství Přehled Vstupy / Výstupy / Rozhraní Příslušenství volitelné I/O Rozšíření 2,3 Svorkovnice G20X 6 xdi, 2 xdo (relé) 2 x AI 0 0V, 0/4 20mA x AO 0 0V, 0/4 20mA x PTC/KTY/Pt000 PROFINET, EtherNet/IP Modbus RTU, USS, BACnet MS/TP PROFIBUS DP SD karta IP2 stříška KIT/ FS A-G IP20 PT-KIT volitelně/ FS A-G I/O rozšíření modul 2 Smart Access Modul (SAM) Vstupní a výstupní filtery 2DI, 2AO, 4DO (relé), 2x Pt000 or Ni000.5 mm 2 svorkovnice, vyjímatelná, dvojsvorková 4 LEDky signalizují status a komunikaci Standardy CE, UL, cul, EAC 6, KC 5,6, RCM 6 Page Během Od 2/209 3 Pouze jeden kus rozšíření na měnič 4 Apodporuje jednodušší připojení 5 Jen pro 400V verze 6 V přípravě

12 SINAMICS G20X integrovaný do systému Systémové výhody HMI Certifikovaná bezpečnost STO SIL 3 HW poskytuje ochranu personálu, strojů i procesu PLC PCS7 integrace TIA Portal (GSD soubor) Wi-Fi SIMATIC S7-200 S7-500 S Nastavení pomocí SAM nebo IOP-2 + Vysoký výkon s komunikací PROFINET a PROFIenergy Nastavení přes IOP-2 a SAM STO SIL 3 + Výkonný inženýring a data management s PCS7 + Využití TIA Portal přes GSD PROFIBUS, USS/Modbus RTU, PCS7 během 209 Page 2

13 Sinamics G20X a 6-ti místné objednací číslo Vše v jednom kroku Page 3 Key kw HP (400V)

14 SINAMICS G20X specialista na řízení čerpadel a ventilátorů, zajistí jejich ochranu a ušetří energii Start čerpadla / ventilátoru Antiblokační mechanismus Ekonomický mód Fáze regulace Podpora motorů PMSM + RSM Kalkulátor úspory enrgie Zastavení Start Plnění potrubí Dvě rampy PID Multipumpa Hibernace Keep-running mód Pevné otáčky Požár Kontrola rotace zátěže STO SIL 3 Volný doběh Antikondenzační ochrana Protizámrazová ochrana Přetržení řemenice nebo zavodnění čerpadla Letmý start Kavitační ochrana Další ochrany Hodiny reálného času (RTC) 3 programovatelné časovače Page 4 Řízení čerpadla Úspora energie Ochrana Zajištění provozu Řízení čerpadla a ventilátoru Všeobecné Viz manuál

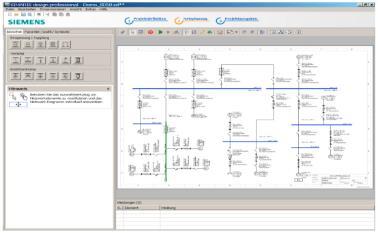

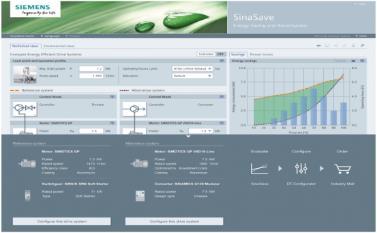

15 Sinamics G20X je začleněn do naších nástrojů pro rychlý výběr a nastavení Nástroje Simaris DT- Configurator Výpočet na síťové straně a dimenzace přívodu napájení Efektivní výběr a konfigurace měniče Simaris DT- Configurator SIZER SIZER SinaSave SINAMICS Selector App Podpora návrhu konfigurace a mechaniky systému Výpočet úspory energie a návratnosti aplikace Rychlý a jednoduchý nástroj pro výběr měniče z mobilu SinaSave SINAMICS Selector App Nástroje pro širokou škálu úkolů, které zjednoduší výběr a konfiguraci měniče Page 5 Během 209

16 Sinamics G20X DT- konfigurátor a tendrová dokumentace Datasheet Tendrová specifikace 2D/ 3D CAD Data eplan Makro Page 6

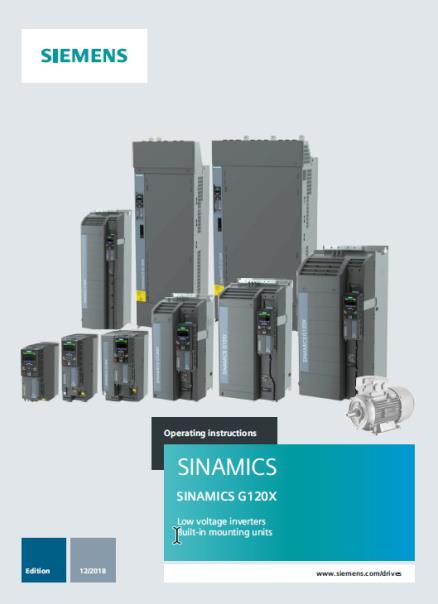

17 Sinamics G20X Dokumentace Katalog D3.5 Kompaktní návod pro uvedení do provozu (jednolist) Návod k použití Page 7

18 Sinamics G20X Rychlé dodávky Evropa Asie Make-to-Stock 3-5 dnů Make-to-Stock 3-5 dnů Make-to-Order 8-0 dnů Make-to-Order 0-5 dnů SINAMICS G20X SINAMICS G20X Make-to-Stock 3-5 dnů Make-to-Order 0-5 dnů Amerika Make-to-Stock Parts SINAMICS G20X: 0.75KW- 32KW 400V IP20 PN IOP UF/F SINAMICS G20XA: 0.75KW - 32KW 400V IP20 PN IOP UF/F* *FSD a větší, pouze UF Make-to-Stock 3-5 dnů Make-to-Order 0-2 dnů Make-to-Order 5-20 dnů Čína Indie SINAMICS G20X SINAMICS G20XA Page 8

19 Služby poskytované během životního cyklu Sinamics G20X Technická podpora Záruka Support and Consulting Services Technická podpora ( telefon / / chat ) SIOS APP Standardně: 24 měsíců + 6 měsíců zdarma po registraci Warranty Náhradní díly, opravy Page 9 Repair-, Spares-, Field service Servis na centrále Velikosti A G Expresní servis Servis na místě Velikosti H - J Světový servisní zásah Nabídka odkupu ND Digitální sběr dat Školení Servisní smlouva Dodatečná záruka: + 3 roky placená záruka + 5 let placená záruka Další služby Added Value Podle servisního konceptu země

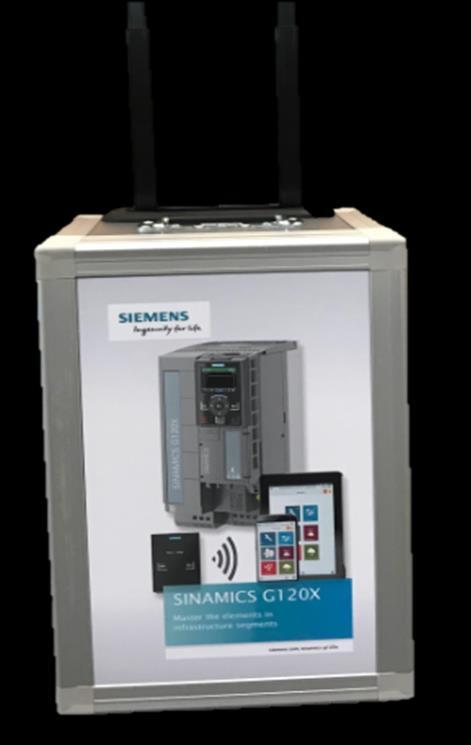

20 SINAMICS G20X Demobox G20X demobox a jeho obsah Objednací číslo: 6AG067-2AA00-0AC SINAMICS G20X měnič, PROFINET, FSA 0.75 kw 2 IOP-2 Inteligentní panel, G20 Smart Access Module (SAM) 3 SIMOTICS GP asynchronní motor 4 Kufr transportní box na SINAMICS G20X demobox kolečkách s IOP-2 a SAM Kufr transportní box Page 20

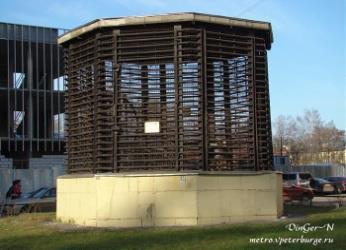

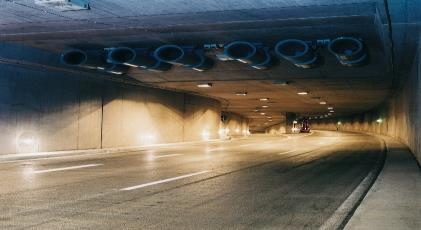

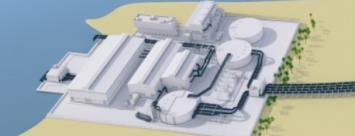

21 SINAMICS G20X a jeho použití HVAC Water & Wastewater (W/WW) Jiné čerpadla & ventilátory Sektor Infrastruktura Sektor průmyslu Chlazení Budovy Průmysl Odsolování Čističky Potravinářský průmysl Chemický průmysl Chlazení, vytápění, větrání Transport potrubím Vodovodní sítě Vytápění Tunely Metro Zavlažování Přečerpací stanice Page 2

22 SINAMICS G20X - Naše specializované řešení regulace pro aplikace s čerpadly a ventilátory Jeden typ měniče až do 630 kw s širokou škálou funkcí Jednoduše nastavitelný přes různá rozhraní Šetrný k napájecí síti s velmi nízkým vlivem na její kvalitu EMC kompatibilní i při dlouhé kabeláži k motoru bez výstupní tlumivky Zabudovaná bezpečnostní funkce STO SIL 3 Page 22

23 SINAMICS G20X Vládce živlů v branži HVAC i W/WW Page 23
