1 Moderní metody projektování Elektrické pohony Siemens, s.r.o., divize Industry Automation & Drive Technologies 2013 Všechna práva vyhrazena. siemens.cz/iadt

2 Obsah prezentace 1)P ehled frekven ních m ni SIEMENS 2) Safety integrated 3)Specifikace standardních m ni nástrojem Andromeda praktická ukázka 4)Vygenerování výkres, 3D model, datasheet pro standardní m ni e a asynchronní motory v DT konfigurátoru praktická ukázka 5)Vygenerování výkres, 3D model servomotory a asynchronní serva v CAD Creator praktická ukázka 6)Stanovení ztrátového výkonu v rozvad i v SW SIZER praktická ukázka Strana 2

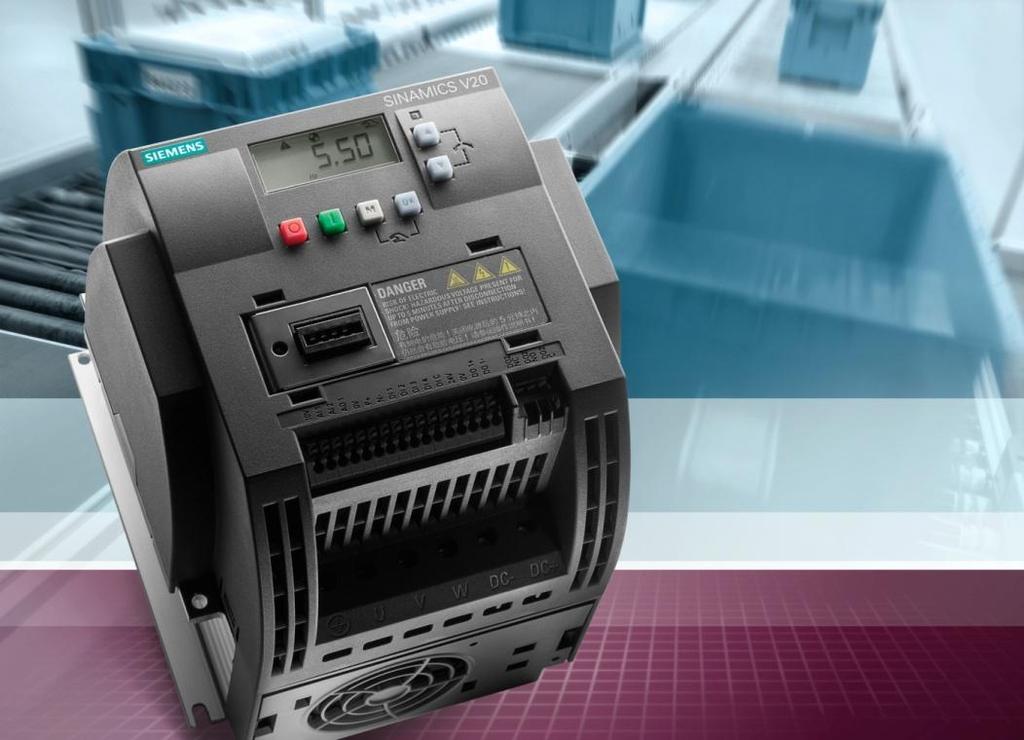

3 SINAMICS V20 M ni optimalizovaný pro nízkonákladové aplikace a t žké provozní podmínky Použitelný pro erpadla, ventilátory, kompresory, dopravníky a další jednoduché pohony. Vlastnosti Dob e se instaluje P íjemn se používá Bez komunikace Výkon: 0.12 kw to 15 kw Napájení: 1x 200 V V AC (+ / -10 %) 3x 380 V V AC (+10 % / -15 %) ízení: U/f, U 2 /f, U/f vicebodová, FCC Strana 3

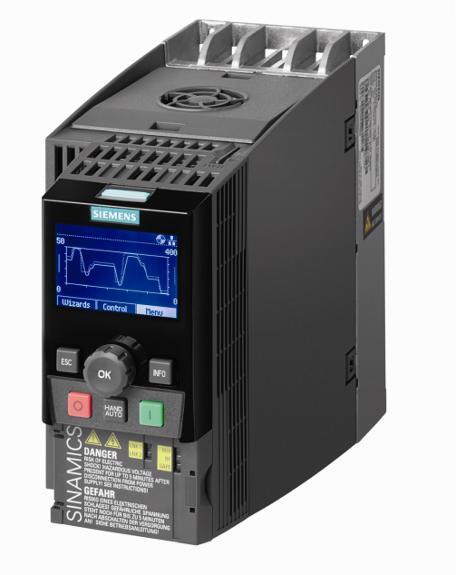

4 SINAMICS G120C Univerzální kompaktní m ni do 18,5 kw Základní safety funkce STO Komunikace: PROFINET, PROFIBUS, CAN, USS, Modbus RTU Výkon: Napájení: ízení: Spot eba: 0.55 kw 18.5 kw (LO) 3x V AC - vektor, moment bez sníma e, U/f, Eco m i spot eby Strana 4

5 SINAMICS G120P Specialista na erpadla, ventilátory a kompresory Ur en pro speciální aplikace v oblasti HVAC (bypass, hibernace, kaskáda, multizónová regulace, RTC) Varianta IP20 a IP55 Možnosti komunikace: Profinet,Profibus, USS, Modbus RTU, BACnet, CANopen Výkon: Napájení: ízení: Krytí: 0.37 kw 90 kw 3x V AC U/f SLVC IP55/ IP20 Strana 5

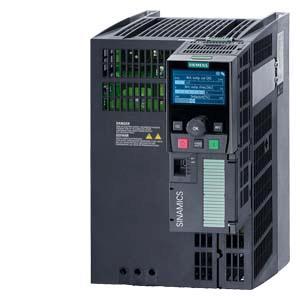

6 SINAMICS G120 Modulární m ni pro široké spektrum aplikací Voliteln s bezpe nostními funkcemi STO, SS1, SLS, SDI, SSM, SBC Voliteln s rekuperací p ebyte né energie Voliteln polohování s EPOS Výbava komunika ních rozhraní PROFIBUS/PROFINET/USS/CANopen/Modus RTU a další Výkon: Napájení: ízení: Krytí: 0.75 kw 250 kw (LO) 3x V AC - U/f, FCC, vektor, moment IP20 Strana 6

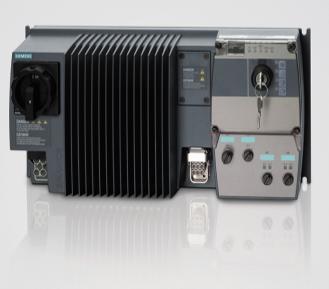

7 SINAMICS G110D Robustní m ni s krytím IP65 pro aplikace s dopravníky Vhodný pro dopravníky v logistice, p eprav zavazadel, automobilovém pr myslu Standardizované konektory pro rychlé p ipojení silových, komunika ních i signálních kabel S možnosti rozší ení pro komunikaci a diagnostiku p es rozhraní AS interface Vysoká mechanická a elektrická odolnost Výkon: Napájení: ízení: Krytí: 0.75 kw 7.5 kw 3x V AC (± 10%) V/f, FCC IP65 Strana 7

8 SINAMICS G120D Robustní m ni s krytím IP65 pro náro né Zabudované bezpe nostní funkce pro aplikace s i bez sníma e. Funkce STO, SS1, SLS, SDI, SSM Komunikace PROFIBUS a PROFINET Rekuperace p ebyte né energie do sít Mechanická a elektrická odolnost Standardizované konektory pro rychlé p ipojení silových, komunika ních i signálních kabel Výkon: Napájení: ízení: Krytí: 0.75 kw 7.5 kw 3x V AC (± 10%) V/f, FCC, vektor, moment, otá ková vazba IP65 Strana 8

9 SINAMICS G130/150 Jednoosé m ni e velkých výkon Zabudované bezpe nostní funkce pro aplikace s i bez sníma e. Funkce STO, SS1. Komunikace PROFIBUS, PROFINET, USS a CAN Mechanická a elektrická odolnost Výkon: Napájení: ízení: Krytí: 75 kw 2700 kw 3x V AC (± 10%) V/f, FCC, vektor, moment, otá ková vazba IP00 IP54 Strana 9

10 SINAMICS S110 Jednoosý m ni pro polohování se servomotory Zabudované bezpe nostní funkce pro aplikace s i bez sníma e. Funkce STO, SS1,SS2, SLS, SDI, SSM, SOS. Komunikace PROFIBUS, PROFINET, USS a CAN Provedení blocksize Výkon: Napájení: ízení: Krytí: 0.12 kw 90 kw 1x230V, 3x V AC (± 10%) V/f, servo ízení s a bez sníma e, momentové ízení IP20 Strana 10

11 SINAMICS S120 Jednoosý/víceosý sofistikovaný m ni s možností polohování Synronní i asynchronní motory Až 12 os na jednom CU Zabudované bezpe nostní funkce typu STO, SS1,SS2, SLS, SDI, SSM, SOS, SLP, SP, SBT. Komunikace PROFIBUS, PROFINET, USS a CAN Provedení blocksize, šasi, booksize, šk í ové Možnost rekuperace energie Výkon: Napájení: ízení: 0.12 kw 4500 kw 1x230V, 3x V AC (± 10%) U/f, vektorové a servo ízení s a bez sníma e, momentové ízení Krytí: IP20-54 Strana 11

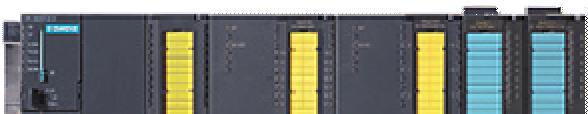

12 Detekce Vyhodnocení Reakce SIMATIC F-CPU ET200S s F-I/O SINAMICS S120 s PROFIsafe SINAMICS G120 P ehled ovládání integrovaných bezpe nostních funkcí Centráln z PLC (F- CPU) s komunikací PROFIsafe P es decentralizované periferie lokální I/O lokální vyhodnocení p es bezpe nostní relé SINAMICS S120 SINAMICS G120 Strana 12 Safety relé SIRIUS TM54F Safe brake relé Detekce

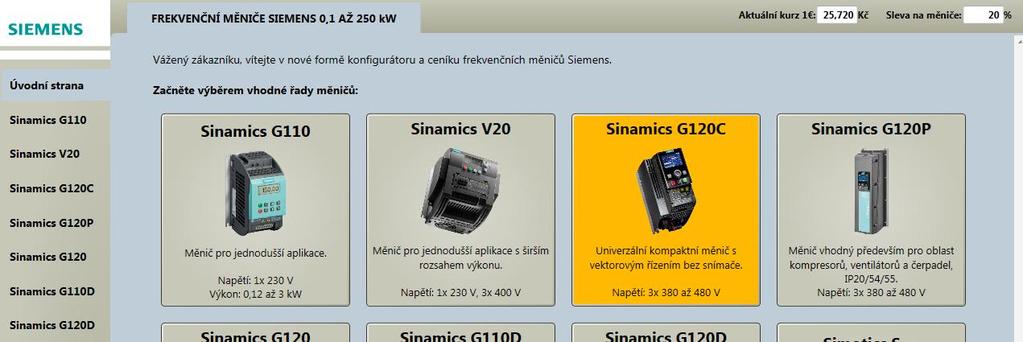

13 Konfigurátor standardních m ni - Andromeda Konfigurace standardních m ni a servomotor se zrychlenou dodávkou Offline provoz s automatickou aktualizací Obsahuje i ceny Strana 13

14 Online DT - konfigurátor Konfigurace elektrop evodovek, standardních motor, frekven ních m ni, ídicích systém Online provoz Obsahuje i datasheety, výkresy, 3D modely Strana 14

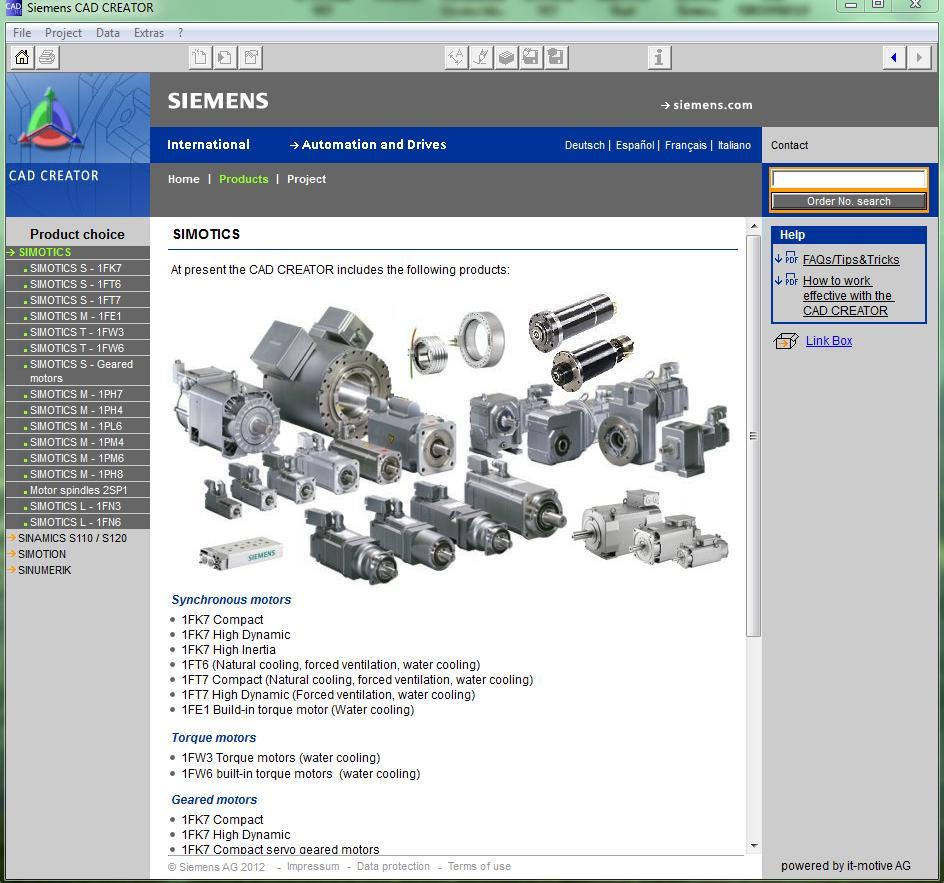

15 CAD Creator Konfigurace servomotor, asynchronních serv, lineárních a momentových motor Online i offline verze Obsahuje i výkresy a 3D modely Strana 15

16 SIZER Nástroj pro výpo et pohon Obsahuje technická data, výkresy, 3D modely, výpo et vlivu harmonických na sí, energetickou bilanci pohonu Strana 16

17 Kde co najdete? ProdIS (Product Infromation System) manuály, FAQ, Eplan makra Andromeda DT Konfigurátor CAD Creator SIZER Katalogy ctxp=home u p íslušného typu m ni e v odkazu Katalogy Strana 17
