2 SINAMICS V90 & SIMOTICS S-1FL6 Popis Určen pro jednoduché servoaplikace. SINAMICS V90 spolupracuje pouze se servomotorem SINAMICS S-1FL6 Nabízíme všem výrobcům strojů a systémovým integrátorů k pokrytí požadavků trhu na levný servopohon. Novinka: PROFINET Strana 2

3 SINAMICS V90 & SIMOTICS S-1FL6 Prodáváme jako komplet SINAMICS V90 Výkonový rozsah 0.4kW to 7kW (380V~480V) Typ řízení: polohování, rychlostní, momentové Používá se výhradně s motory SIMOTICS S-1FL6 MOTION- CONNECT MC300 kabely a konektory SIMOTICS S-1FL6 Siemens prefabrikované silové kabely Siemens prefabrikované encoder kabely Siemens prefabrikované kabely pro řízení brzdy Konektory (pro uživatelskou montáž) Siemens prefabrikované 50-pinové kabely pro řízení a nastavení SP (připojení V90 k PLC) (0.4kW ~7kW/1.27Nm~33.4Nm) Hladká hřídel / hřídel s pérem Volitelně včetně nebo bez brzdy motoru Inkrementální snímač TTL 2500ppr (13 bit rozlišení) Multi-turn(12bits) absolutní snímač s rozlišením 20bit Strana 3

4 SINAMICS V90 & SIMOTICS S-1FL6 Přehled 1/3AC 200V~240V 0.05kW až 2kW 3AC 380V~480V 0.4kW až 7kW Shaft Heig ht (mm Rated Power (kw) Rated Torque (Nm) Inertia w/o brake (kgcm 2 ) SIMOTICS s-1fl6 nízká setrvačnost (vysoká dynamika).. SIMOTICS S-1FL6 větší setrvačnost (nižší dynamika) 1/3AC 200V AC 200V Mn(Nm) Pn(kW) SH 20 SH 30 SH 40 SH 50 SH 45 SH 65 SH nrated(rpm) Encoder INC.2500ppr / INC.20bit / ABS.20bit+12bit Obecné servoaplikace INC.2500ppr / ABS.20bit+12bit Stroje 3AC 400V Servomotor 1FL6 nabízíme v rozsahu 50W - 7,0kW / 0, Nm v osové výšce SH mm. Strana

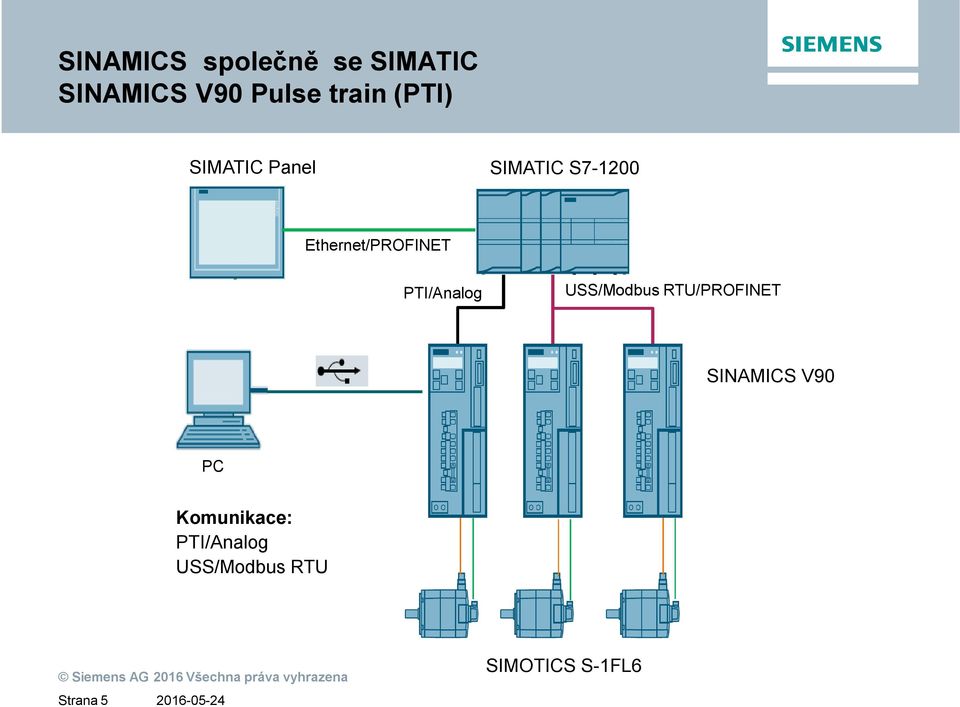

5 SINAMICS společně se SIMATIC SINAMICS V90 Pulse train (PTI) SIMATIC Panel SIMATIC S Ethernet/PROFINET PTI/Analog USS/Modbus RTU/PROFINET SINAMICS V90 PC Komunikace: PTI/Analog USS/Modbus RTU Strana 5 SIMOTICS S-1FL6

6 PTI aplikace se SINAMICS V90 PTI setpoint z PLC: 5V diferenční nebo 24V unipolární SINAMICS V90 má 2 kanály PTI (24V nebo 5V), kterými lze řídit otáčky a směr. Každý kanál používá impulsy A/B a pomocí nich reguluje otáčky a směr. PTI 5V diferenční (RS485/RS422) je určeno pro speciálně vybavené MC PLC. MC profil je generován v PLC (např. pozice, rychlost, zrychlení). V90 sleduje tyto požadavky pomocí PTI, na které přichází impulzy A/B a po dosažení žádané pozice signalizuje PLC stav (ZERO MARK) Binární signály EMGS (Emergency stop), CWL/ CCWL (hardware limit) signalizují stavem 1 bezporuchový provoz. Strana 6

7 Ipos aplikace se SINAMICS V90 Internal positioning (IPos) přes binární vstupy DI SINAMICS V90 má 8 parametrovatelných nastavení. Tyto nastavení mohou pracovat v relativním nebo absolutním polohování na rotačních i lineárních osách. Polohu, rychlost a akceleraci nastavíme z panelu BOP nebo pomocí SW V-ASSISTANT. Výběr nastavení se provádí binárními vstupy POS1, POS2, POS3. Přechod na další nastavení vstupem P-TRG, STEPF (vpřed), STEPB (vzad) nebo STEPH (na nastavení 1). Referencování je obsaženo v měniči a lze využít 5 módů. Binární signály EMGS (Emergency stop), CWL/ CCWL (hardware limit) signalizují stavem 1 bezporuchový provoz. Rotary indexing table Position 4 270º Basic position (0º) Position 2 Position 3 Position 1 45º 90º Referencing Axis Fast travel Slow travel ReferencReference e cam mark Strana 7

8 SINAMICS V20 nové rozměry Výstupní výkony: 0.12 kw 30kW Napájení: 1AC 230V / 3AC 400V Řízení: V/f,V 2 /f,fcc Nové velikosti FSAA a FSAB nahrazují postupně velikost FSA Externí panel a jeho příslušenství bylo modernizováno 6SL3210-5BBxx-xxV0 Pro výkony do 750W 6SL3210-5BBxx-xxV1 Strana 8

9 Externí panel BOP má nový design SINAMICS V20 BOP je rozšíření pro všechny velikosti měniče Umožňuje montáž v krytí IP55 na dveře rozvaděče Externí panel je funkčně identický s vestavěným panelem měniče K propojení s měničem je použit levný eternetový kabel Externí panel se připojuje k měniči přes rozhraní s konektory RJ45 Intuitivní navigace kolečkem Příjemné ovládání měniče z dveří rozvaděče RJ45 RJ45 Jednoduchá instalace na rozvaděč Levný propojovací kabel s konektorem RJ45 (eternet kabel) Strana 9

10 Rozměry FSAA FSAB FSA FSB FSC FSD FSE Hloubka Hmotnost Šířka[mm] Výška [mm] Velikost [mm] [kg] W1 W2 H1 H2 H3 D FSAA ,8 0,7 FSAB ,8 0,9 FSA ,5 1,05 FSB ,5 1,8 FSC ,6 FSD , ,5 4,3 FSE , ,6 Strana 10

11 Menší šířka nových měničů FSAA a FSAB 3 x starý FSA Kompaktní a akční Uspoříte až 33% místa. Výbavou a funkcionalitou nemá ve své třídě konkurenta. S vestavěným filtrem C1 úspěšně atakuje konkurenci. 4 x FSA nový Strana 11

12 FSAA - nová velikost měniče pro SINAMICS G120C Stejná funkcionalita jako G120C FSA-C Menší než původní FSA Rozsah výkonu do 1.5 kw Komunikace: Profinet, Profibus a USS Náhrada za Micromaster 420/440 (stejné rozměry) FSA FSAA Plná funkční kompatibilita s původní velikostí FSA (HW i SW) Strana 12

13 SINAMICS G120 Modulární koncept obsahuje 3 jednotky Ovládací panel Operator panel Řídící jednotka Control Unit (CU) Výkonová jednotka Power Module (PM) Strana 13

14 Výkonové moduly PM240-2 pro měniče SINAMICS G120, S120, S110 Migrace výkonových jednotek: PM240 měniče Sinamics G120 PM340 měničů S110/S120. Všechny velikosti (FS) do 132kW kompletně migrovány do 4/2016 Strana 14

15 Výkonová jednotka PM240-2 Velikost FSA FSB FSC FSD FSE FSF Napájení Výstupní výkon (LO) 1 x V 0,55-0,75kW 1,1-2,2kW 3-4kW x V 0,55-0,75kW 1,1-2,2kW 3-7,5kW 11-30kW 37-45kW 55kW 3 x V 0,55-3kW 4-7,5kW 11-15kW 18,5-37kW 45-55kW kW 3 x V kW 45-55kW kW Strana 15

16 PM240-2 FSD-FSF - důležité vlastnosti Napěťové rozsahy 3x230V 3x400V 3x500/690V STO v SIL3, PLe Montáž vedle sebe na těsno Integrovaná tlumivka v DC meziobvodu Dlouhé motorové kabely až 200/300m bez motorové tlumivky Odolnější provedení (IP21, SIPLUS) Odolnější a komfortnější. Strana 16

17 Integrated Drive Systems (IDS) v souvislosti s EN IES1 IES 2 IES2 SIMOTICS SD VSD10 Line SINAMICS G120 SIMOTICS FD SINAMICS G120P SIMOTICS GP VSD4000 Line SINAMICS G120 Investičně optimalizovaný systém s nízkou energetickou náročností (do 200 kw) Výkonný systém s vysokou energetickou účinností, optimalizovaný pro PFC aplikace (200 kw a více) Systém s nejvyšší účinností s inovativní technologií se synchronním reluktančním motorem (do 30 kw) Strana 17

18 Ceník a konfigurátor měničů Rozměry a technická data měničů Andromeda Obsah: Sinamics G120 / G120C / G120P Sinamics G110 / V20 Sinamics G110D / G120D Ceník Konfigurátor Rozměry Zapojení Kontakty Aktualizace z internetu DT configurator + Mall Obsah: Převodovky a spojky Motory Měniče a příslušenství Automatizace Technická data Rozměry Dokumentace Cena (po registraci v Mall) Nové komponenty Nový výběrový formulář Rychlý výběr Strana

19 Nástroje technické a obchodní podpory ve smartmobilu Sinamics Selector výběr měniče Siemens Online Support Výběr Objednací čísla Uložení Odeslání em Technická podpora Manuály Download Update Certifikaty Životní cykl Čtečka barkódů Sinamics Support Siemens Industry References Seznam referencí Převod Hz na RPM Chyby, popis, náprava Kontakty do zahraničí Videa Strana 19
