NÁVOD K OBSLUZE UNIVERZÁLNÍ SOUSTRUH SPC - 900PA. PROMA CZ s.r.o. MÌLÈANY 38, DOBRUŠKA CZECH REPUBLIC S /2003

Transkript

1 NÁVOD K OBSLUZE PROMA CZ s.r.o. MÌLÈANY 38, DOBRUŠKA CZECH REPUBLIC S /2003 UNIVERZÁLNÍ SOUSTRUH SPC - 900PA

2 1 sra t na

3 OBSAH 1) Obsah balení 2) Úvod 3) Úèel použití 4) Technická data 5) Bezpeènostní štítky 6) Konstrukce stroje 7) Obslužná místa 8) Popis univerzálního soustruhu 9) Doprava a montáž 10) Instalace stroje 11) Mazání stroje 12) Seøízení stroje a funkce ovladaèù 13) Elektrický systém 14) Údržba univerzálního soustruhu 15) Rozkreslení stroje 16) Seznam souèástí 17) Pøíslušenství a doplòky 18) Rozebírání a likvidace 19) Všeobec.bezpeènostní pøedpisy 20) Záruèní podmínky 21) Záruèní list 1 Obsah balení 2 Úvod Univerzální soustruh, oddìlený od podstavce, je dodáván ve døevìném obalu s tímto pøíslušenstvím: 1) 1 ks 3 èelis ové sklíèidlo ø 160 mm (na stroji) 2) 1 ks 4 èelis ové sklíèidlo ø 200 mm 3) 1 ks Lícní deska ø 250 mm 4) 1 ks Luneta pevná (na stroji) 5) 1 ks Luneta pohyblivá (na stroji) 6) Obsah plechového kuføíku: 6a) 6 ks ozubených výmìnných kol na závity a posuvy (zuby jednotlivých kol: M1,25 Z = 14, 15, 22, 26, 44, 52, 38) 6b) 3 ks Vnìjší èelisti 6c) 1 ks Olejnièka 6d) 1 ks Klièka na utahování šroubù nožové hlavy 6e) 6 ks Imbusových klíèù (3,4,5,6,8,10) 6f) 2 ks Pevné hroty Mk III 6q) 4 ks Klíèe ploché 9-11, 10-12,14-17, h) 1ks Šroubovák plochý + 1 ks køížový 6i) 1 ks Redukèní pouzdro bez unašeèe Mk V / Mk III 6k) 1 ks Klika sklíèidla na odmontování od vøetena (delší) 6l) Ocelové šrouby, matky a podložky pro montážn í úèely 7) 1 ks Podstavec stroje 8) 1 ks Odstøikovací stìna 9) 1 ks Vana pro tøísky 10) 2 ks Klínový øemen 13 x 750 Li 11) Návod k obsluze se záruèním listem Vážený zákazníku, dìkujeme Vám za zakoupení univerzálního soustruhu SPC-900PA od firmy PROMA CZ s.r.o. Tento stroj je vybaven bezpeènostním zaøízením na ochranu obsluhy a stroje pøi jeho bìžném technologickém využití. Tato opatøení však nemohou pokrýt všechny bezpeènostní aspekty, a proto je tøeba, aby obsluhující døíve, než zaène stroj používat, pozornì proèetl tento návod a porozumìl mu. Vylouèí se tím chyby jak pøi instalaci stroje, tak i pøi vlastním provozu. Nepokoušejte se proto uvést stroj do provozu døíve, než jste si pøeèetli všechny instrukce a dokud jste neporozumìli každé funkci a postupu. 3 Úèel použití Univerzální soustruh SPC-900PA se používá pro obrábìní kovových i nekovových dílcù. Stroj má tyto funkce:soustružení, vrtání, øezání závitù atp.. Posuv je øízený ruènì nebo automaticky podle vhodnosti k obrábìnému materiálu. Soustuh lze použít v nástrojáøských dílnách, údržbách, malých a støedních výrobních provozech. 2 st rana

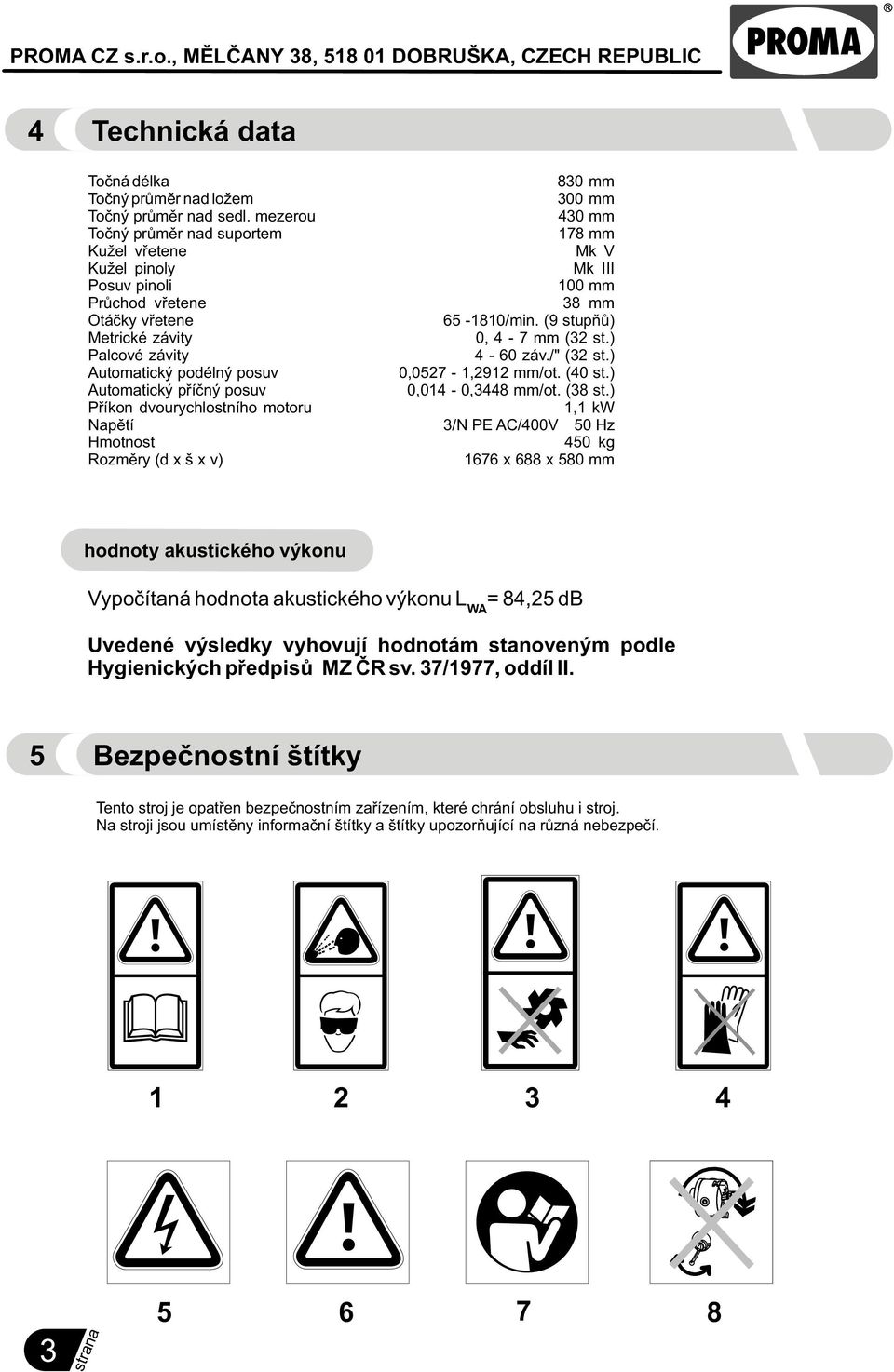

4 4 Technická data Toèná délka 830 mm Toèný prùmìr nad ložem 300 mm Toèný prùmìr nad sedl. mezerou 430 mm Toèný prùmìr nad suportem 178 mm Kužel vøetene Mk V Kužel pinoly Mk III Posuv pinoli 100 mm Prùchod vøetene 38 mm Otáèky vøetene /min. (9 stupòù) Metrické závity 0, 4-7 mm (32 st.) Palcové závity 4-60 záv./" (32 st.) Automatický podélný posuv 0,0527-1,2912 mm/ot. (40 st.) Automatický pøíèný posuv 0,014-0,3448 mm/ot. (38 st.) Pøíkon dvourychlostního motoru 1,1 kw Napìtí 3/N PE AC/400V 50 Hz Hmotnost 450 kg Rozmìry (d x š x v) 1676 x 688 x 580 mm hodnoty akustického výkonu Vypoèítaná hodnota akustického výkonu L = 84,25 db Uvedené výsledky vyhovují hodnotám stanoveným podle Hygienických pøedpisù MZ ÈR sv. 37/1977, oddíl II. WA 5 Bezpeènostní štítky Tento stroj je opatøen bezpeènostním zaøízením, které chrání obsluhu i stroj. Na stroji jsou umístìny informaèní štítky a štítky upozoròující na rùzná nebezpeèí st rana

5 1 - Pøed zapoèetím práce na soustruhu ètìte návod k použití! štítek je umístìn na vøeteníku soustruhu 2 - Pøi práci na stroji používejte ochranné pomùcky zraku! štítek je umístìn na vøeteníku soustruhu 3 - Pozor! Nebezpeèí úrazu horních konèetin! štítek je umístìn na vøeteníku soustruhu 4 - Nepracujte na stroji v rukavicích! štítek je umístìn na vøeteníku soustruhu 5 - VAROVÁNÍ! Pøi sejmutém krytu - nebezpeèí úrazu elektrickým proudem! štítek je umístìn na krytu svorkovnice 6 - VAROVÁNÍ! Pøi sejmutém krytu - nebezpeèí úrazu mechanické povahy! štítek je umístìn na zadním krytu stroje 7 - POZOR! Ètìte návod k použití! štítek je umístìn v blízkosti páky øazení 8 - POZOR! Nemìòte pøevody za chodu stroje! štítek je umístìn v blízkosti páky øazení 6 Konstrukce stroje Univerzální soustruh se skládá z indukènì kaleného lože s prizmatickými èelistmi. Na jednom konci lože se nachází vøeteník se sklíèidlem a pøevodovými pákami pro volbu rychlosti otáèek a posuvù. Na druhém konci lože je koník s výsuvnou pinolou a pákou na aretaci koníku. Mezi vøeteníkem a koníkem se pohybuje ruènì nebo strojnì suport s pøíènými a nožovými sanìmi, na kterých je umístìna nožová hlava pro upnutí nástrojù. Celý soustruh podpírá tuhý litinový podstavec s brzdou a nádobou pro chladící kapalinu. 7 Obslužná místa Na univerzálním soustruhu je pouze jedno obslužné místo, ze kterého lze plnì ovládat tento stroj. Je to z èela soustruhu, odkud lze bez problému dosáhnout na všechny obslužné prvky.jejich popis naleznete v tomto návodu k obsluze. Stroj smí obsluhovat pouze jedna osoba. 4 st rana

6 8 Popis univerzálního soustruhu ) Vodící páky posuvu 2) Stop tlaèítko 3) Kontrolní žárovka 4) Tlaèítko TIPOVÁNÍ 5) Páka smìru otáèek závitové høídele 6) Kryt 7) Páky pro øazení otáèek vøetene 8) Olejoznak pøevodové skøínì 9) Sklíèidlo 10) Kryt sklíèidla 11) Pevná luneta 12) Posuvná luneta 13) Nožová hlava 14) Nožový suport 15) Ruèní kolo se stupnicí nož. suportu 16) Zadní stìna 17) Pinola koníku 18) Upínací páka koníku 19) Ruèní kolo pinoly koníku 20) Koník 21) Indikátor závitù 22) Spínací páka vøetene 23) Olejoznak suportové skøínì 24) Spínací páka matice vodícího šroubu 25) Páka autom. podélného/pøíèného posuvu 26) Ruèní kolo pøíèného suportu 27) Ruèní kolo podélného suportu 28) Øadící høídel 29) Posuvová høídel 30) Závitovací šroub suportu 31) Olejoznak posuvové skøínì 32) Podstavec stroje 5 s tr ana

7 9 Doprava a montáž Univerzální soustruh je pøepravován na døevìné paletì, ke které je pøipevnìn šrouby. Okolo stroje je døevìná konstrukce, obložená pøekližkou. Stroj je uvnitø zabalen do igelitového pytle. Všechny náchylné kovové plochy jsou zakryty konzervaèní látkou, kterou je zapotøebí pøed prací na stroji odstranit. Na odstranìní této konzervaèní látky se nejèastìji používá technický benzín nebo jiná odmaš ovadla. Nesmí se používat NITRO øedidlo, které pùsobí na okolní barvu negativnì. Po oèištìní používejte bìžný konzervaèní olej a naneste jej na všechny broušené plochy, jako napøíklad lože soustruhu nebo obì sklíèidla. Montáží se rozumí pouze dokompletování drobných souèástek jako napøíklad upevnìní rukojetí na ovládací klièku podélného suportu, pøíèného posuvu nebo klièku koníku. Pøípadnì nasazení dvou klínových øemenù o rozmìrech 13 x 750 Li na pohon soustruhu. Zavìšení stroje 10 Instalace stroje Upozornìní: Zajistìte bezpeèné ustavení stroje a jeho pøipevnìní k základu (na pevnou plochu, která odpovídá materiálem a zatížení strojem). Nedodržení této podmínky mùže zpùsobit nepøedvídaný pohyb stroje (èásti stroje) a jeho poškození. Rozteèe dìr v patkách stroje st rana

8 Vyrovnání stroje Na oèistìný suport, který je ve støedu lože, pøiložíme vodováhu (viz obr.). Vyrovnáme postupnì ( podložením), tak aby byla vodováha v rovinì. Po vyrovnání na støedu lože pøejedeme suportem k vøeteníku stroje a lože opìt srovnáme. Postup opakujeme i na stranì u koníku ) vøeteník; 2,3) strojní vodováha;4) koník; 5) suport; 6) lože 6 Vyrovnání soustruhu je dùležité ke kvalitnímu odtoku chladící kapaliny ze záchytné vany soustruhu. Pøi nesprávném vyrovnání mùže dojít k deformování lože a tím k nepøesnosti pøi obrábìní na soustruhu. 11 Mazání stroje Mazací body stroje jsou oznaèeny na mazacím plánu. Používejte odpovídající druhy mazadel. Na výmìnná posuvová kola plastické mazivo. Do pøevodovky, maznic a na ostatní plochy používejte olej. Doporuèené plastické mazivo na posuvová kola je MOGUL LA2. Toto plastické mazivo doplòujte po hodinách chodu stroje. Doporuèený typ oleje má oznaèení MOGUL LK 22. Tento typ ložiskového oleje je vhodný do vøeteníkové skøínì, pøevodové skøínì, suportové skøínì soustruhu i do oznaèených tlakových maznic stroje (oznaèené èerveným bodem). Všechna ložiska stroje jsou oboustrannì zakrytá, proto nevyžadují dodateèné promazání, jsou bezúdržbová. Výmìnu stávajícího oleje ve vøeteníku proveïte po cca hodinách provozu. Další výmìnu po hodinách provozu stroje. Následné pravidelné výmìny náplnì vøeteníku provádìjte jedenkrát za rok. Promazávání tlakových maznic a styèných broušených ploch se provádí vždy po skonèení práce na stroji. Pravidelné mazání prodlužuje životnost stroje! Èetnost mazání B A- jednou týdnì B- jednou dennì 7 sra t na A

9 Mazací body ) Olejoznak pøevodové skøínì 2) Nalévací otvor pro posuvovou skøíò 3) Olejoznak posuvové skøínì 4) Nalévací otvor pro suportovou skøíò 5) Olejoznak suportové skøínì 6) Nalévací otvor pro pøevodovou skøíò 7) Vypouštìcí šroub pro pøevodovou skøíò 8) Vypouštìcí šroub pro posuvovou skøíò 12 Seøízení stroje a funkce ovladaèù Napnutí klínových øemenù Pøed spuštìním stroje provìøte (pomocí napínacích šroubù) napnutí dvou klínových øemenù (rozmìr 13 x 750 Li), které zajiš ují pohon vøeteníku. Pøi stlaèení øemenu prstem by jeho prùhyb mìl být cca 12 mm. Pøepnuté klínové øemeny mají negativní vliv na životnost samotného øemenu a na ložiska øemenic. K napnutí klínových øemenù slouží napínací šroub (4) ) Øemenice pøevod. vøeteníku 2) Klínový øemen 3) Motor 4) Napínací šroub 5) Øemenice motoru 8 st rana

10 Elektrické ovládání vøeteníku Vøeteník Lože Elektrická skøíò ) Kontrolka (pøipojení do el.sítì) 2) Tipování (krokování) 3) Tlaèítko nouzového zastavení STOP 4) Spínací páka vøetene Motor Øazení otáèek vøetena Otáèky vøetena se volí v závislosti na materiálu a prùmìru obrobku. Pøevodové soukolí se ovládá pomocí dvou ovládacích pák (viz obr.). Výsledné otáèky se nastavují kombinací dvou pák podle tabulky ( ot./min.). Pøi potížích s øazením rychlostních stupòù, používejte tlaèítko TIPOVÁNÍ (stlaèením na krátkou dobu). Volba posuvù a stoupání závitù 1 Pøi zvolení rychlosti posuvu nebo stoupání závitu je dùležité, aby k vybranému posuvu nebo stoupání byla vybrána odpovídající ozubená kola, která jsou uvedena v pøíslušné tabulce. Výmìnu nebo pootoèení ozubených kol 1,2,3, je možné provést až po povolení lunety "L". L s tr ana

11 Volba rychlosti posuvu a stoupání závitù se provádí podle pøiložené tabulky pákami èíslo (2) polohy (1,2,3,4,5) a koleèkem (4) polohy (A,B,C,D,E). Pákou (1) se urèuje smìr posuvu nebo závitu (levý-pravý). Páka (3) slouží k pøepínání (S) posuvy a (M) závity. Koleèko (5) slouží k pøepínání rychlostí závitù a posuvu I a II. Zmìnu rychlostí posuvu provádìjte vždy za klidu stroje. Pøi potížích s øazením rychlostních stupòù, používejte tlaèítko TIPOVÁNÍ (stlaèením na krátkou dobu). Pøi výrobì palcových závitù je zapotøebí pozornì provìøit nasazená ozubená kola dle pøiložené tabulky! st rana

12 Pøipevnìní sklíèidla na vøeteno OBR. 1 V pøírubì sklíèidla jsou namontovány tøi vyfrézované èepy zajištìné šrouby (obr. 1). Pomocí tìchto èepù nasaïte sklíèidlo na vøeteno soustruhu a zajistìte ho excentrickým zámkem(viz obr. 2) Excentrický zámek pøitáhne sklíèidlo k vøetenu. Polohu zajištìného sklíèidla znázoròuje obr. 2 1) vyfrézovaný èep 2) pøíruba sklíèidla 3) zajiš ovací šroub OBR.2 Poloha zamknutého sklíèidla 1 Sklíèidlo zajistìte otoèením excentrického zámku (pomocí ètyøhranného klíèe) v protismìru otáèení hod. ruèièek od kontrolní rysky. Pøi demontáži otoète excentrem ve smìru otáèení hodinových ruèièek k rysce. Aby bylo možné sklíèidlo sejmout, musí být ryska sklíèidla a excent.zámku v jedné rovinì. OBR. 3 Špatné polohy excentrického zámku OBR ) Kontrolní ryska 2) Excentrický zámek 3) Ryska excentr. zámku F Suport a sanì E Kolo suportu (B) se používá pro manuální posuv podélného suportu po loži soustruhu. Páka (C) spíná pùlenou matici na závitovém šroubu. Klika posuvu (G) se používá pro manuální posuv pøíèných saní. Strojní posuv pøíèných saní se spouští zatlaèením páky (A). Tato páka má bezpeènostní zámek, který brání náhodnému spuštìní páky (C), když je zapojen podélný posuv. Klika nožových saní (D) se používá pro manuální posuv nožové hlavy. Nožové sanì jsou po uvolnìní dvou šroubù (E) plnì nastavitelné v jakémkoli úhlu ve vertikální ose. Po uvolnìní kliky (F) mùžeme libovolnì natáèet nožovou hlavu. D G B A C 11 sra t na

13 Indikátor závitù Je vhodný pro rychlejší výrobu jednochodých i vícechodých závitù. Koník Ruèní kolo (C) se používá pro vysunutí nebo zasunutí pinoly koníku. Otáèením kola na doraz smìrem vlevo, až na doraz, se automaticky uvolní používaný nástroj. Páka zámku koníku (A) svírá koník k loži. Uzamknutí se provede otoèením páky vpravo, odjištìní otoèením páky smìrem vlevo. Páka zámku pinoly (B) zabraòuje pinole v pohybu. Pøed manipulací s ruèním kolem (C) je nutné páku (B) uvolnit. Po nastavení pinoly do žádané polohy se páka (B) zajistí. Dva seøizovací šrouby (S) na každé stranì základny se používají pro nastavení vyosení koníku. Po nastavení požadovaného vyosení oba šrouby (S) dotáhnìte. B A A B C S C C S S 12 st rana

14 Seøízení køížových saní U pøíèných saní lze pøes naøíznutou matici upravit vùli šroubu "mrtvý chod". Tato vùle se odstraní utažením seøizovacího šroubu. 13 s tr ana Další seøízení lze provést kosoúhlými pravítky, která vymezují vùle v rybinovitém vedení. Pokud se šrouby utahují, vùle se zmenšují a naopak.

15 13 Elektrický systém 14 st rana

16 Nebezpeèí: Práce s elektrickým zaøízením smí provádìt pouze oprávnìná osoba s pøíslušnou elektrotechnickou vyhláškou. Varování: Doporuèené pøedøazené jištìní stroje mùže být 16A jistiè v domovní elektroinstalaci. Upozornìní: Pøed použitím stroje se seznamte s ovládacími prvky, jejich funkcí a umístìním. Varování: Pøed veškerými opravami, seøizováním, údržbáøskými èinnostmi vždy odpojte stroj od el. sítì. Upozornìní: Èerpadlo chladící kapaliny nespouštìt bez chladící kapaliny v nádrži, jinak mùže dojít k poškození èerpadla. Upozornìní: Pøi používání ropných produktù je nutné zamezit jejich stékání mimo nádrž a pøi výmìnì kapaliny dodržovat pøedpisy pro jejich použití. 14 Údržba univerzálního soustruhu 1) Pøed uvedením univerzálního soustruhu do provozu zkontrolujte hladinu oleje ve vøeteníku, pøevodovce a suportu soustruhu a promažte všechny kluzné a rotující plochy a díly ( mazací plán ). 2) Po skonèení práce vyèistìte všechny díly stroje a naolejujte všechny kluzné plochy, vodící šrouby a vøeteno. 3) Periodicky vymývejte vøeteník, pøevodovku a vymìòujte olej. 4) Nenechávejte olej rozstøikovat na motor a klínové øemeny. Pravidelnì klínové øemeny kontrolujte a pokud je to nutné, seøiït e jejic h napìt í. 5) Nepøepínejte žádnou øadící páku, dokud se vøeteno nezastaví-mùže tím dojít k poškození pøevodù. Pokud pøepnu tí není možné, mùžem e pomo cí pootoèení vøeten e ruko u docí lit snadnìjšíh o øazení. 6) Pøi používání pevné nebo pohyblivé lunety èasto mažte olejem místo dotyku mezi kluznou èástí a rotujícím obrobkem. 7) Pokud zjistíte poškození stroje, neprodlenì stroj zastavte a poraïte se s odborným servisem, jak vzniklý problém odstran it. 15 s tr ana

17 15 Rozkreslení stroje plán ozubených kol èást stroje èíslo 1 2 poèet zubù modul èást stroje èíslo poèet zubù modul èást stroje Pøevodová skøíò posuvu èíslo poèet zubù modul èást stroje èíslo poèet zubù modul Pøevodová skøíò vøeteníku Pøevodová skøíò posuvu Suport ozub.tyè vodící závit matice šnek matice závit 14 8 zubù na palec Ms2 Ms2 10 zubù na palec 10 zubù na palec Suport Koník Výmìnná kola závit závit závit matice zubù na palec 8 zubù na palec 10 zubù na palec 10 zubù na palec M1.5 M1.5 M1.5 M1.5 M1.5 M (120) M st rana

18 plán ložisek oznaèení D7211 D7212 název specifikace radiální ložisko radiální ložisko radiální ložisko radiální ložisko radiální ložisko kuželíkové lož. kuželíkové lož. 25 x 47 x x 52 x x 42 x x 47 x x 47 x x 100 x x 110 x 22 oznaèení název specifikace radiální ložisko radiální ložisko radiální ložisko axiální ložisko axiální ložisko axiální ložisko axiální ložisko radiální ložisko 15 x 32 x 9 17 x 35 x x 35 x 8 17 x 32 x 8 20 x 35 x x 26 x 9 15 x 28 x 9 17 x 35 x s tr ana

19 pøevodová skøíò posuvu 18 st rana

20 suport 19 s tr ana

21 køížové sanì 20 st rana

22 koník upevnìní motoru kryt pøevodù 21 s tr ana

23 nožová hlava pøevody 22 sra t na

24 lože soustruhu spínací páka 23 s tr ana

25 pøevodová skøíò 24 st rana

26 indikátor závitù pevná luneta pohyblivá luneta 25 s tr ana

27 16 Seznam souèástí Seznam souèástí naleznete v této dokumentaci, kde je stroj rozkreslen na jednotlivé èásti a souèásti, které lze objednat. Pøi reklamaci nebo objednávce vždy uvádìjte v zájmu rychlého a pøesného vyøízení objednávky tyto údaje: A) typovou znaèku stroje SPC-900PA B) zakázkové èíslo stroje - èíslo stroje C) rok výroby a datum odeslání stroje D) èíslo dílce a stránky tohoto návodu, na které se konkrétní èást nachází. 17 Pøíslušenství a doplòky Základní pøíslušenství - jsou veškeré souèásti a dílce, které jsou dodávány pøímo na stroji nebo se strojem (je uvedeno v kapitole 1, Obsah balení). Zvláštní pøíslušenství - je doplòující pøíslušenství, které lze dokoupit na pøíslušný stroj nebo upnutí: ètyøèelis ové sklíèidlo (soustøedné), trny na nástroje, frekvenèní mìniè a další položky, které jsou uvedeny v aktualizovaném nabídkovém katalogu. Tento katalog dostanete zdarma. Pøípadná konzultace o použití zvláštního pøíslušenství je možná s naším servisním technikem. 18 Rozebrání a likvidace Likvidace stroje po skonèení jeho životnosti: - odpojit stroj z elektrické sítì - vypustit olej z pøevodové skøínì vøeteníku - demontovat všechny dílce stroje - všechny dílce rozdìlit dle tøídìní odpadu (ocel, litina, barevné kovy, pryž, kabely, elektrické prvky) a odevzdat k odborné likvidaci. 26 st rana

28 19 Všeobecné bezpeènostní pøedpisy 1.1 Všeobecnì A. Tento stroj je opatøen rùzným bezpeènostním zaøízením, a to jak na ochranu obsluhy, tak i na ochranu stroje. Pøesto nemùže pokrýt všechny bezpeènostní aspekty, a proto obsluhující, døíve než zaène na stroji pracovat, musí tuto kapitolu pøeèíst a porozumìt jí. Dále obsluhující musí vzít v úvahu i další aspekty nebezpeèí, která se vztahují na okolní podmínky a materiál. B. V tomto návodu jsou zahrnuty 3 kategorie bezpeènostních pokynù. Nebezpeèí - Varování - Výstraha Jejich význam je následný. NEBEZPEÈÍ Pøehlédnutí tìchto instrukcí mùže zpùsobit ztrátu života. VAROVÁNÍ Pøehlédnutí tìchto instrukcí mùže zapøíèinit vážné poranìní nebo znaèné poškození stroje. VÝSTRAHA (Výzva k opatrnosti) Pøehlédnutí tìchto instrukcí mùže zpùsobit poškození stroje nebo drobná poranìní. C. Dbejte vždy bezpeènostních instrukcí uvedených na štítcích upevnìných na stroji. Tyto štítky neodstraòujte ani nepoškozujte. V pøípadì poškození nebo neèitelnosti štítku kontaktujte výrobní firmu. D. Nepokoušejte se uvést stroj do provozu dokud jste si nepøeèetli všechny návody dodané se strojem (návod k obsluze, údržbì, seøizování, programování, atd.) a neporozumìli každé funkci a postupu Základní bezpeènostní položky 1) NEBEZPEÈÍ Hrozí na zaøízení vysokého napìtí, elektrickém ovládacím panelu, transformátorech, motorech a svorkovnicích, která jsou opatøena štítkem. Za žádných okolností se jich nedotýkejte. - Pøesvìdète se pøed pøipojením stroje do elektrické sítì, zda jsou všechny ochranné kryty namontovány. V pøípadì nutnosti odstranit ochranný kryt, vypnìte hlavní vypínaè a uzamknìte jej. - Nepøipojujte stroj na sí, jsou-li ochranné kryty odstranìny. 2) VAROVÁNÍ 27 - Zapamatujte si polohu (místo) nouzového vypínaèe, abyste jej mohli vždy použít. - Abyste pøedešli nesprávné obsluze, seznamte se pøed spuštìním stroje s umístìním vypínaèù. - Dejte pozor, abyste se pøi chodu stroje náhodnì nedotkli nìkterých vypínaèù. - Za žádných okolností se nedotýkejte holýma rukama nebo jiným pøedmìtem rotujícího dílce nebo nástroje. - Dejte pozor, aby sklíèidlo nezachytilo vaše prsty. - Kdykoliv pracujete na stroji, buïte opatrný na tøísky a na možnost uklouznutí na chladicí tekutinì, oleji. - Nezasahujte do konstrukce a zaøízení stroje, pokud to není uvedeno v návodu k obsluze. - V pøípadì, že na stroji nebudete pracovat, vypnìte stroj tlaèítkem ovládacího panelu a odpojte pøívod energie do stroje. - Pøed èištìním stroje nebo jeho periferního zaøízení vypnìte a uzamknìte hlavní vypínaè. - Jestliže stroj používá více pracovníkù, nepøikraèujte k další práci, aniž byste dalšímu pracovníku oznámili, jak budete postupovat. - Neupravujte stroj žádným zpùsobem, který by mohl ohrozit jeho bezpeènost. - Pochybujete-li o správnosti postupu, kontaktujte odpovìdného pracovníka. s tr ana

29 3) VÝSTRAHA - VÝZVA K OPATRNOSTI - Nezanedbejte provádìní pravidelných inspekcí v souladu s návodem k obsluze. - Zkontrolujte a ujistìte se, že se na stroji nevyskytuje nic rušivého ze strany uživatele. - Je-li stroj zapojen do automatického cyklu, neotvírejte pøístupové dveøe ani ochranné kryty. - Po skonèení práce seøiïte stroj tak, aby byl pøipraven pro další sérii operací. - Dojde-li k poruše v dodávce proudu, vypnìte okamžitì hlavní vypínaè. - Nemìòte parametrové hodnoty, obsah hodnot nebo jiné elektrické seøizovací hodnoty, aniž byste k tomu mìli dobrý dùvod. V pøípadì nutnosti zmìnit hodnotu nejprve pøekontrolujte, zda je to bezpeèné a potom zaznamenejte pùvodní hodnotu pro pøípad nutnosti ji opìtovnì nastavit. - Nezamalujte, nezašpiòte, nepoškozujte, neupravujte ani neodstraòujte bezpeènostní štítky. V pøípadì jejich neèitelnosti nebo ztráty zašlete naší spoleènosti èíslo vadného štítku (èíslo uvedené ve spodním pravém rohu štítku), která Vám zašle nový štítek, jenž umístíte na pùvodní místo Odìv a osobní bezpeènost 1) VÝSTRAHA - VÝZVA K OPATRNOSTI - Svažte si dlouhé vlasy nazad - mohly by být zachyceny a namotány hnacím mechanizmem. - Noste bezpeènostní vybavení (helmy, brýle, bezpeènostní obuv, apod.) - V pøípadì pøekážek nad hlavou - v pracovním prostoru, noste helmu. - Noste vždy ochrannou masku pøi obrábìní materiálu, ze kterého se uvolòuje prach. - Noste vždy bezpeènostní obuv z ocelovými vložkami a s olejuvzdornou podrážkou. - Nenoste nikdy volný pracovní odìv. - Knoflíky, háèky na rukávech pracovního odìvu mìjte vždy zapnuté, abyste pøedešli nebezpeèí namotání volných èástí odìvu do hnacího mechanismu. - V pøípadì, že nosíte vázanku nebo podobné volné doplòky odìvu, dávejte pozor, aby se nenamotaly do hnacího mechanismu (aby nebyly zachyceny rotujícím mechanismem). - Pøi nasazování a odebírání obrobkù i nástrojù, jakož i pøi odstraòování tøísek z pracovního prostoru používejte rukavice, abyste si ochránili ruce od poranìní ostrými hranami a žhavými obrobenými komponenty. - Na stroji nepracujte pod vlivem drog a alkoholu. - Trpíte-li závratìmi, oslabením nebo mdlobami, na stroji nepracujte Bezpeènostní pøedpisy pro obsluhu Neuvádìjte stroj do provozu, dokud jste se neseznámili s obsahem návodu k obsluze. 1) VAROVÁNÍ - Uzavøete všechny kryty ovládacích panelù a svorkovnic, abyste pøedešli poškozením zpùsobeným tøískami a olejem. - Pøekontrolujte, zda nejsou poškozeny elektrické kabely, aby únikem elektrického proudu nedošlo k úrazùm (elektrický šok). - Kontrolujte pravidelnì, zda bezpeènostní kryty jsou správnì namontovány a zda nejsou poškozeny. Poškozené kryty okamžitì opravte nebo nahraïte jinými. - Stroj s odstranìným krytem nespouštìjte. - Nedotýkejte se chladící kapaliny holýma rukama - mùže zpùsobit podráždìní. Pro obsluhu trpící alergií platí speciální opatøení. - Neupravujte trysku chladicí kapaliny za chodu stroje. - Pøi odstraòování tøísek z plátku nástroje používejte rukavice a kartáè - nikdy neprovádìjte obnaženýma rukama. - Pøed výmìnou nástroje zastavte všechny funkce stroje. - Pøi upínání polotovarù do strojù nebo pøi vyjímání obrobených dílcù ze strojù, které nemají automatickou výmìnu obrobkù, dbejte, aby nástroj byl co možná nejdále z pracovního prostoru a aby se neotáèel. - Neotírejte obrobek nebo neodstranìné tøísky rukama ani hadrem, dokud se nástroj otáèí. K tomuto úèelu zastavte stroj a použijte kartáè. - Za úèelem prodloužení pojezdu osy neodstraòujte nebo jinak nezasahujte do bezpeènostních zaøízení jako jsou dorazy koncových spínaèù nebo neprovádìjte jejich vzájemné zablokování. - Pøi manipulaci s díly, které jsou nad Vaší možnost, vyžádejte asistenci. - Nepoužívejte zvedacího vozíku nebo jeøábu a neprovádìjte práci vazaèe, pokud k tomu nemáte schválené oprávnìní. 28 st rana

30 - Pøi používání zvedacího vozíku nebo jeøábu se pøedem pøesvìdète, že v blízkosti tìchto strojù se nevyskytují žádné pøekážky. - Vždy používejte standardní ocelová lana a vázací prostøedky, které odpovídají zatížení, které mají pøenášet. - Kontrolujte vázací prostøedky, øetìzy, zvedací zaøízení a ostatní zvedací prostøedky pøed použitím. Vadné èásti ihned opravte nebo nahraïte novými. - Zajistìte preventivní opatøení proti ohni kdykoliv pracujete s hoølavým materiálem nebo øezným olejem. - Za prudké bouøe na stroji nepracujte. 2) VÝSTRAHA - VÝZVA K OPATRNOSTI - Pøed zahájením práce zkontrolujte, zda jsou øemeny správnì napnuty. - Pøekontrolujte upínací a další pøípravky, abyste zjistili, zda jejich upínací šrouby nejsou uvolnìny. - S rukavicemi na rukou neobsluhujte vypínaèe na ovládacím panelu, mohlo by dojít k nesprávné volbì nebo k jinému omylu. - Pøed uvedením stroje do provozu nechte zahøát vøeteno a všechny posuvné mechanismy. - Zkontrolujte a ovìøte, zda bìhem obrábìní nevzniká abnormální hluk. - Zabraòte akumulaci tøísek bìhem silového obrábìní. Tøísky jsou velmi žhavé a mohou zapøíèinit požár. - Když je série operací skonèena - vypnìte vypínaè øídicího systému, vypnìte hlavní vypínaè a pak vypnìte i vypínaè hlavního pøívodu proudu Bezpeènostní pøedpisy pro upínání obrobkù a nástrojù 1) VAROVÁNÍ - Používejte vždy nástroj vhodný pro danou práci, který odpovídá specifikacím stroje. - Otupené nástroje vymìòte co nejdøíve, jelikož jsou èasto pøíèinou úrazù nebo poškození. - Døíve než uvedete do pohybu vøeteno, zkontrolujte, zda jsou všechny èásti øádnì zajištìny (upnuty). - Pøi namontovaném pøíslušenství na vøetenu nepøekraèujte dovolené otáèky. - Jestliže použité pøíslušenství není zaøízením doporuèeným výrobcem, ovìøte u výrobce bezpeènou použitelnou (doporuèenou) rychlost. - Dbejte, abyste se nezachytili prsty nebo rukou ve sklíèidle èi v opìrkách. - Pro zvedání tìžkých sklíèidel, opìrek a obrobkù používejte pøíslušné zvedací zaøízení. 2) VÝSTRAHA - VÝZVA K OPATRNOSTI - Pøesvìdète se, že délka nástroje je taková, aby nástroj nezasahoval do upínacího pøípravku jako je sklíèidlo nebo do jiných pøedmìtù. - Po namontování nástrojù a obrobku proveïte zkušební pracovní postup. - Pro obrobení mìkkých èelistí pøekontrolujte, zda dokonale obrobek upínají a že tlak sklíèidla je správný. - I když držák nástroje mùže být namontován zleva nebo zprava, pøesto pøekontrolujte jeho správnou polohu. - Nepoužívejte mìøící zaøízení nástroje (nebo jednotku mìøícího zaøízení délky) døíve, než se pøesvìdèíte, že nièemu nepøekáží. 29 s tr ana

31

32 20 Záruèní podmínky 1. Na náøadí a stroje PROMA CZ je poskytována 36 mìsíèní záruka od data prodeje (prokázat øádnì vyplnìným záruèním listem, úètenkou). 2. Záruka se nevztahuje na závady zavinìné neodborným zacházením, pøetížením, použitím nesprávného pøíslušenství nebo nevhodných pracovních nástrojù, zásahem nepovolané osoby, pøirozeným opotøebením nebo poškozením bìhem transportu. 3. Pøi uplatòování nárokù na záruèní opravu je nutno pøedložit záruèní list, který je platný pouze tehdy, je-li opatøen datumem prodeje, výrobním èíslem (èíslem série), razítkem pøíslušné prodejny a podpisem prodávajícího, který tím potvrzuje øádné pøedvedení a vysvìtlení funkcí výrobku. 4. Reklamaci uplatòujte u prodejce, kde jste náøadí nebo stroj zakoupili, popø. zašlete v nerozloženém stavu do opravy. Prodávající je povinen vyplnit záruèní list (datum prodeje, výr. èíslo, pøíp. èíslo série, razítko prodejny a podpis). Všechny tyto údaje musí být zaznamenány ihned pøi prodeji. 5. Záruèní doba se prodlužuje o dobu, po kterou je náøadí nebo stroj v záruèní opravì. Nebude-li pøi opravì shledána závada spadající do záruky, hradí náklady spojené s výkonem servisního technika vlastník stroje nebo náøadí. Stroj nebo náøadí zasílejte do opravy s vloženým záruèním listem, nejlépe v originální krabici, kterou doporuèujeme pro tyto úèely dobøe uschovat. Záruka zaniká v tìchto pøípadech: - výrobek nebyl dodán oèištìný v originál balení s øádnì vyplnìným záruèním listem - údaje v záruèním listì nesouhlasí s údaji na štítku stroje - výrobek je používán v rozporu s návodem k obsluze - závada vznikla neodborným zásahem do výrobku - výrobek byl mechanicky poškozen vinou uživatele (napø. zneèištìním, nedodržením mazacího plánu,...) - jedná-li se o pøirozené opotøebení výrobku - jedná-li se o bìžnou údržbu výrobku (napø. vyèištìní, promazání, seøízení,...) SERVIS - PROMA CZ s.r.o centrální servis - Mìlèany 38, DOBRUŠKA Záruèní list Výrobek: UNIVERZÁLNÍ SOUSTRUH Typ: Datum: SPC-900PA Výr. èíslo: (série) Op. è.: Datum: Op. è.: Datum: Razítko a podpis Bez øádnì vyplnìného zár. listu nebude na pøípadné reklamace brán zøetel!
