LT260/LT240/LT220. Přenosný projektor

Transkript

1 Přenosný projektor LT260/LT240/LT220 O tomto návodu Nejjednodušší způsob jak začít je nelitovat času a hned napoprvé dělat věci správně. Proto si nyní prolistujte tento manuál. To vám později ušetří čas. Na počátku každé kapitoly je stručný přehled o jejím obsahu.

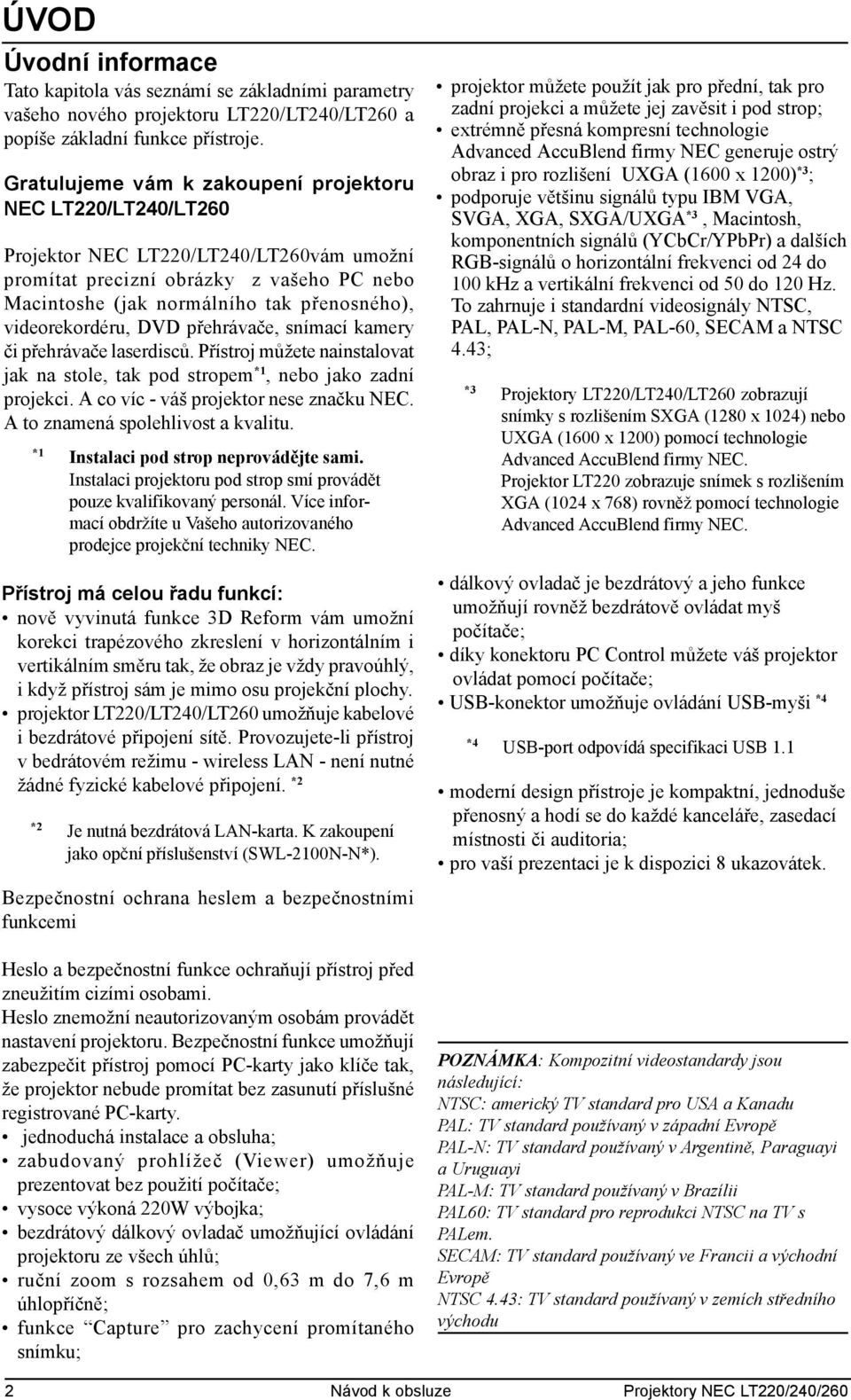

2 ÚVOD Úvodní informace Tato kapitola vás seznámí se základními parametry vašeho nového projektoru LT220/LT240/LT260 a popíše základní funkce přístroje. Gratulujeme vám k zakoupení projektoru NEC LT220/LT240/LT260 Projektor NEC LT220/LT240/LT260vám umožní promítat precizní obrázky z vašeho PC nebo Macintoshe (jak normálního tak přenosného), videorekordéru, DVD přehrávače, snímací kamery či přehrávače laserdisců. Přístroj můžete nainstalovat jak na stole, tak pod stropem *1, nebo jako zadní projekci. A co víc - váš projektor nese značku NEC. A to znamená spolehlivost a kvalitu. *1 Instalaci pod strop neprovádějte sami. Instalaci projektoru pod strop smí provádět pouze kvalifikovaný personál. Více informací obdržíte u Vašeho autorizovaného prodejce projekční techniky NEC. Přístroj má celou řadu funkcí: nově vyvinutá funkce 3D Reform vám umožní korekci trapézového zkreslení v horizontálním i vertikálním směru tak, že obraz je vždy pravoúhlý, i když přístroj sám je mimo osu projekční plochy. projektor LT220/LT240/LT260 umožňuje kabelové i bezdrátové připojení sítě. Provozujete-li přístroj v bedrátovém režimu - wireless LAN - není nutné žádné fyzické kabelové připojení. *2 *2 Je nutná bezdrátová LAN-karta. K zakoupení jako opční příslušenství (SWL-2100N-N*). Bezpečnostní ochrana heslem a bezpečnostními funkcemi Heslo a bezpečnostní funkce ochraňují přístroj před zneužitím cizími osobami. Heslo znemožní neautorizovaným osobám provádět nastavení projektoru. Bezpečnostní funkce umožňují zabezpečit přístroj pomocí PC-karty jako klíče tak, že projektor nebude promítat bez zasunutí příslušné registrované PC-karty. jednoduchá instalace a obsluha; zabudovaný prohlížeč (Viewer) umožňuje prezentovat bez použití počítače; vysoce výkoná 220W výbojka; bezdrátový dálkový ovladač umožňující ovládání projektoru ze všech úhlů; ruční zoom s rozsahem od 0,63 m do 7,6 m úhlopříčně; funkce Capture pro zachycení promítaného snímku; projektor můžete použít jak pro přední, tak pro zadní projekci a můžete jej zavěsit i pod strop; extrémně přesná kompresní technologie Advanced AccuBlend firmy NEC generuje ostrý obraz i pro rozlišení UXGA (1600 x 1200) *3 ; podporuje většinu signálů typu IBM VGA, SVGA, XGA, SXGA/UXGA *3, Macintosh, komponentních signálů (YCbCr/YPbPr) a dalších RGB-signálů o horizontální frekvenci od 24 do 100 khz a vertikální frekvenci od 50 do 120 Hz. To zahrnuje i standardní videosignály NTSC, PAL, PAL-N, PAL-M, PAL-60, SECAM a NTSC 4.43; *3 Projektory LT220/LT240/LT260 zobrazují snímky s rozlišením SXGA (1280 x 1024) nebo UXGA (1600 x 1200) pomocí technologie Advanced AccuBlend firmy NEC. Projektor LT220 zobrazuje snímek s rozlišením XGA (1024 x 768) rovněž pomocí technologie Advanced AccuBlend firmy NEC. dálkový ovladač je bezdrátový a jeho funkce umožňují rovněž bezdrátově ovládat myš počítače; díky konektoru PC Control můžete váš projektor ovládat pomocí počítače; USB-konektor umožňuje ovládání USB-myši *4 *4 USB-port odpovídá specifikaci USB 1.1 moderní design přístroje je kompaktní, jednoduše přenosný a hodí se do každé kanceláře, zasedací místnosti či auditoria; pro vaší prezentaci je k dispozici 8 ukazovátek. POZNÁMKA: Kompozitní videostandardy jsou následující: NTSC: americký TV standard pro USA a Kanadu PAL: TV standard používaný v západní Evropě PAL-N: TV standard používaný v Argentině, Paraguayi a Uruguayi PAL-M: TV standard používaný v Brazílii PAL60: TV standard pro reprodukci NTSC na TV s PALem. SECAM: TV standard používaný ve Francii a východní Evropě NTSC 4.43: TV standard používaný v zemích středního východu 2 Návod k obsluze Projektory NEC LT220/240/260

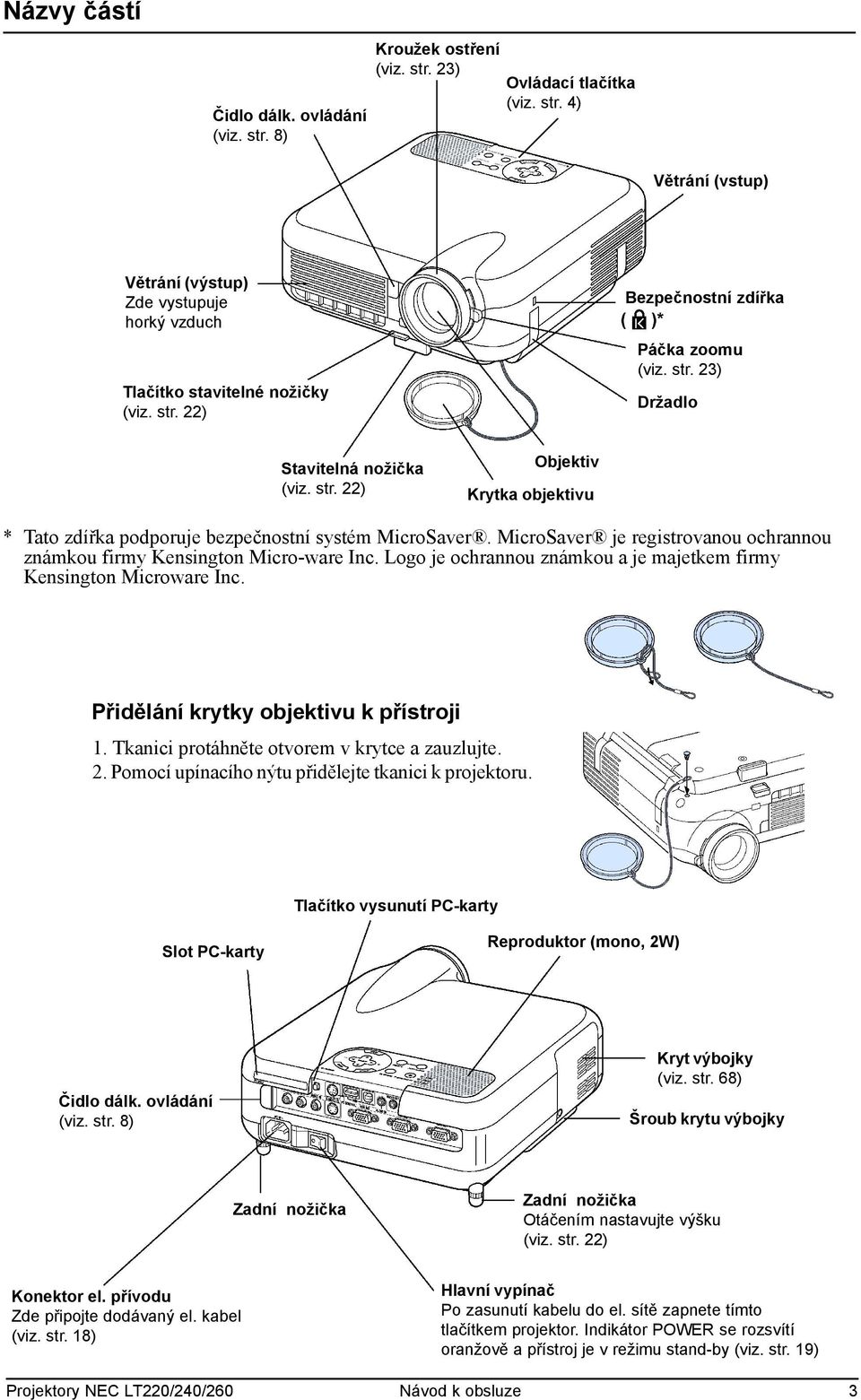

3 Názvy částí Čidlo dálk. ovládání (viz. str. 8) Kroužek ostření (viz. str. 23) Ovládací tlačítka (viz. str. 4) Větrání (vstup) Větrání (výstup) Zde vystupuje horký vzduch Tlačítko stavitelné nožičky (viz. str. 22) Bezpečnostní zdířka Páčka zoomu (viz. str. 23) Držadlo Stavitelná nožička (viz. str. 22) Objektiv Krytka objektivu * Tato zdířka podporuje bezpečnostní systém MicroSaver. MicroSaver je registrovanou ochrannou známkou firmy Kensington Micro-ware Inc. Logo je ochrannou známkou a je majetkem firmy Kensington Microware Inc. Přidělání krytky objektivu k přístroji 1. Tkanici protáhněte otvorem v krytce a zauzlujte. 2. Pomocí upínacího nýtu přidělejte tkanici k projektoru. Tlačítko vysunutí PC-karty Slot PC-karty Reproduktor (mono, 2W) Čidlo dálk. ovládání (viz. str. 8) Kryt výbojky (viz. str. 68) Šroub krytu výbojky Zadní nožička Zadní nožička Otáčením nastavujte výšku (viz. str. 22) Konektor el. přívodu Zde připojte dodávaný el. kabel (viz. str. 18) Hlavní vypínač Po zasunutí kabelu do el. sítě zapnete tímto tlačítkem projektor. Indikátor POWER se rozsvítí oranžově a přístroj je v režimu stand-by (viz. str. 19) Projektory NEC LT220/240/260 Návod k obsluze 3

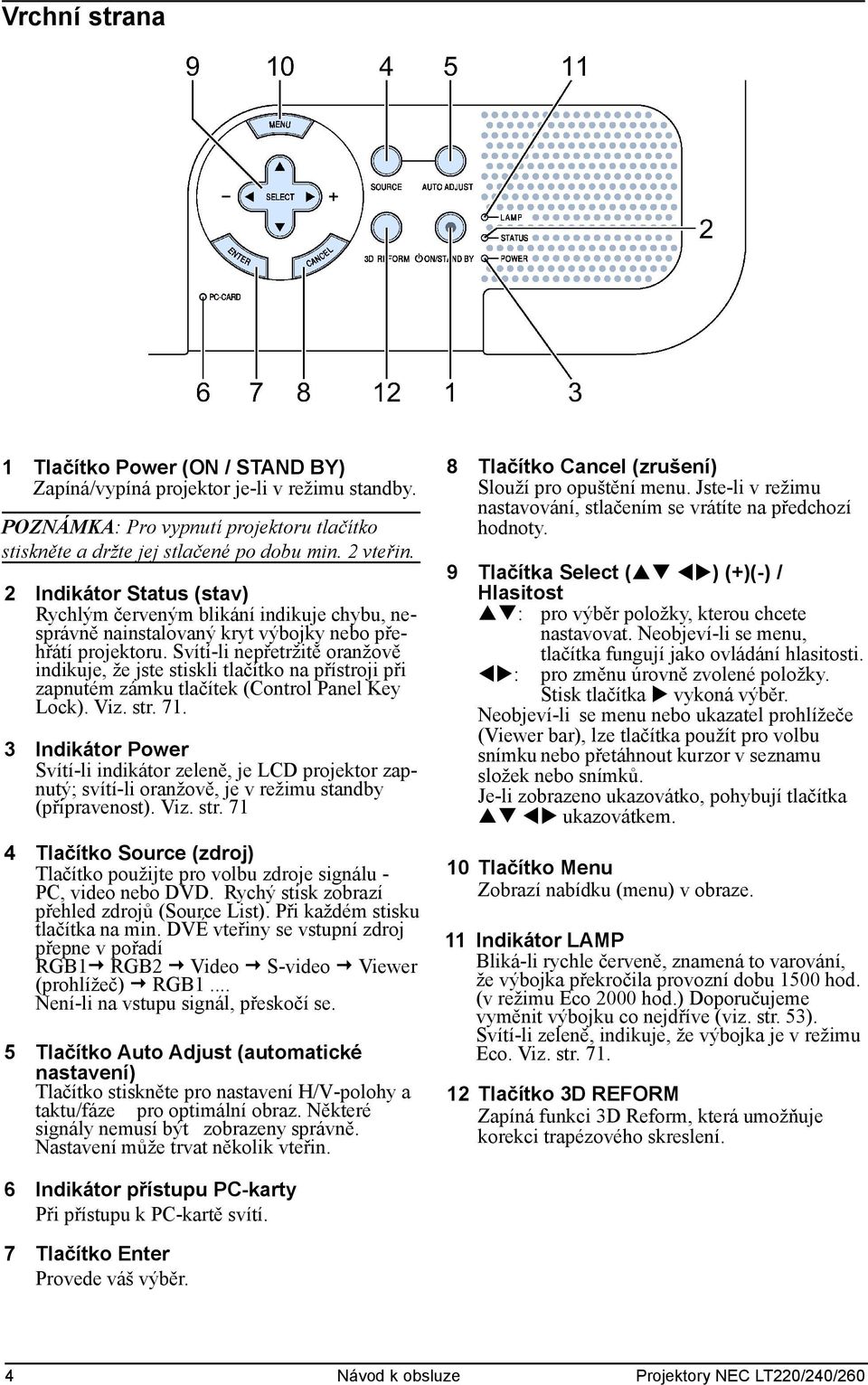

4 Vrchní strana 1 Tlačítko Power (ON / STAND BY) Zapíná/vypíná projektor je-li v režimu standby. POZNÁMKA: Pro vypnutí projektoru tlačítko stiskněte a držte jej stlačené po dobu min. 2 vteřin. 2 Indikátor Status (stav) Rychlým červeným blikání indikuje chybu, nesprávně nainstalovaný kryt výbojky nebo přehřátí projektoru. Svítí-li nepřetržitě oranžově indikuje, že jste stiskli tlačítko na přístroji při zapnutém zámku tlačítek (Control Panel Key Lock). Viz. str Indikátor Power Svítí-li indikátor zeleně, je LCD projektor zapnutý; svítí-li oranžově, je v režimu standby (připravenost). Viz. str Tlačítko Source (zdroj) Tlačítko použijte pro volbu zdroje signálu - PC, video nebo DVD. Rychý stisk zobrazí přehled zdrojů (Source List). Při každém stisku tlačítka na min. DVÉ vteřiny se vstupní zdroj přepne v pořadí RGB1% RGB2 % Video % S-video % Viewer (prohlížeč) % RGB1... Není-li na vstupu signál, přeskočí se. 5 Tlačítko Auto Adjust (automatické nastavení) Tlačítko stiskněte pro nastavení H/V-polohy a taktu/fáze pro optimální obraz. Některé signály nemusí být zobrazeny správně. Nastavení může trvat několik vteřin. 8 Tlačítko Cancel (zrušení) Slouží pro opuštění menu. Jste-li v režimu nastavování, stlačením se vrátíte na předchozí hodnoty. 9 Tlačítka Select (!" #$) (+)(-) / Hlasitost!": pro výběr položky, kterou chcete nastavovat. Neobjeví-li se menu, tlačítka fungují jako ovládání hlasitosti. #$: pro změnu úrovně zvolené položky. Stisk tlačítka $ vykoná výběr. Neobjeví-li se menu nebo ukazatel prohlížeče (Viewer bar), lze tlačítka použít pro volbu snímku nebo přetáhnout kurzor v seznamu složek nebo snímků. Je-li zobrazeno ukazovátko, pohybují tlačítka!" #$ ukazovátkem. 10 Tlačítko Menu Zobrazí nabídku (menu) v obraze. 11 Indikátor LAMP Bliká-li rychle červeně, znamená to varování, že výbojka překročila provozní dobu 1500 hod. (v režimu Eco 2000 hod.) Doporučujeme vyměnit výbojku co nejdříve (viz. str. 53). Svítí-li zeleně, indikuje, že výbojka je v režimu Eco. Viz. str Tlačítko 3D REFORM Zapíná funkci 3D Reform, která umožňuje korekci trapézového skreslení. 6 Indikátor přístupu PC-karty Při přístupu k PC-kartě svítí. 7 Tlačítko Enter Provede váš výběr. 4 Návod k obsluze Projektory NEC LT220/240/260

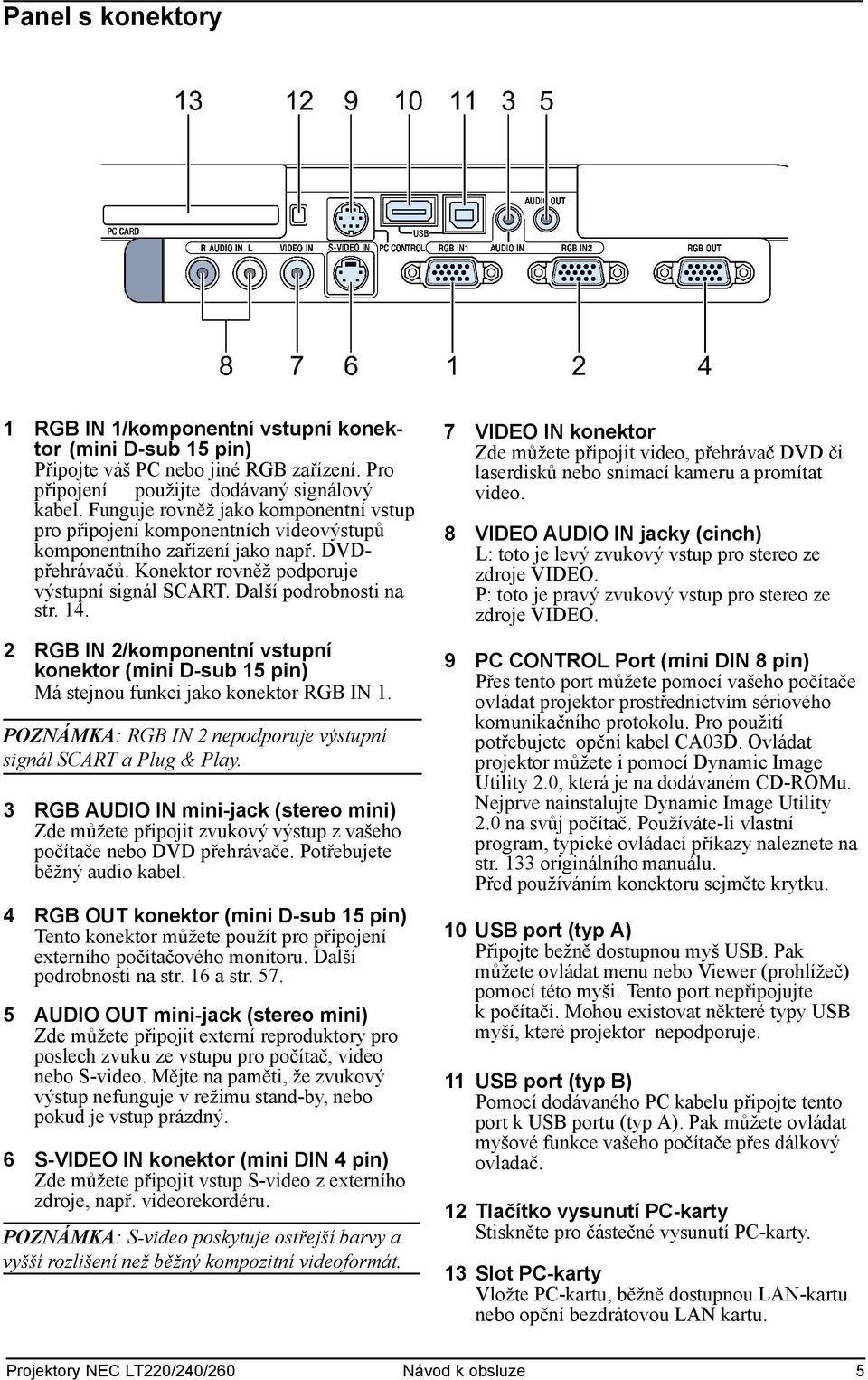

5 Panel s konektory 1 RGB IN 1/komponentní vstupní konektor (mini D-sub 15 pin) Připojte váš PC nebo jiné RGB zařízení. Pro připojení použijte dodávaný signálový kabel. Funguje rovněž jako komponentní vstup pro připojení komponentních videovýstupů komponentního zařízení jako např. DVDpřehrávačů. Konektor rovněž podporuje výstupní signál SCART. Další podrobnosti na str RGB IN 2/komponentní vstupní konektor (mini D-sub 15 pin) Má stejnou funkci jako konektor RGB IN 1. POZNÁMKA: RGB IN 2 nepodporuje výstupní signál SCART a Plug & Play. 3 RGB AUDIO IN mini-jack (stereo mini) Zde můžete připojit zvukový výstup z vašeho počítače nebo DVD přehrávače. Potřebujete běžný audio kabel. 4 RGB OUT konektor (mini D-sub 15 pin) Tento konektor můžete použít pro připojení externího počítačového monitoru. Další podrobnosti na str. 16 a str AUDIO OUT mini-jack (stereo mini) Zde můžete připojit externí reproduktory pro poslech zvuku ze vstupu pro počítač, video nebo S-video. Mějte na paměti, že zvukový výstup nefunguje v režimu stand-by, nebo pokud je vstup prázdný. 6 S-VIDEO IN konektor (mini DIN 4 pin) Zde můžete připojit vstup S-video z externího zdroje, např. videorekordéru. POZNÁMKA: S-video poskytuje ostřejší barvy a vyšší rozlišení než běžný kompozitní videoformát. 7 VIDEO IN konektor Zde můžete připojit video, přehrávač DVD či laserdisků nebo snímací kameru a promítat video. 8 VIDEO AUDIO IN jacky (cinch) L: toto je levý zvukový vstup pro stereo ze zdroje VIDEO. P: toto je pravý zvukový vstup pro stereo ze zdroje VIDEO. 9 PC CONTROL Port (mini DIN 8 pin) Přes tento port můžete pomocí vašeho počítače ovládat projektor prostřednictvím sériového komunikačního protokolu. Pro použití potřebujete opční kabel CA03D. Ovládat projektor můžete i pomocí Dynamic Image Utility 2.0, která je na dodávaném CD-ROMu. Nejprve nainstalujte Dynamic Image Utility 2.0 na svůj počítač. Používáte-li vlastní program, typické ovládací příkazy naleznete na str. 133 originálního manuálu. Před používáním konektoru sejměte krytku. 10 USB port (typ A) Připojte bežně dostupnou myš USB. Pak můžete ovládat menu nebo Viewer (prohlížeč) pomocí této myši. Tento port nepřipojujte k počítači. Mohou existovat některé typy USB myší, které projektor nepodporuje. 11 USB port (typ B) Pomocí dodávaného PC kabelu připojte tento port k USB portu (typ A). Pak můžete ovládat myšové funkce vašeho počítače přes dálkový ovladač. 12 Tlačítko vysunutí PC-karty Stiskněte pro částečné vysunutí PC-karty. 13 Slot PC-karty Vložte PC-kartu, běžně dostupnou LAN-kartu nebo opční bezdrátovou LAN kartu. Projektory NEC LT220/240/260 Návod k obsluze 5

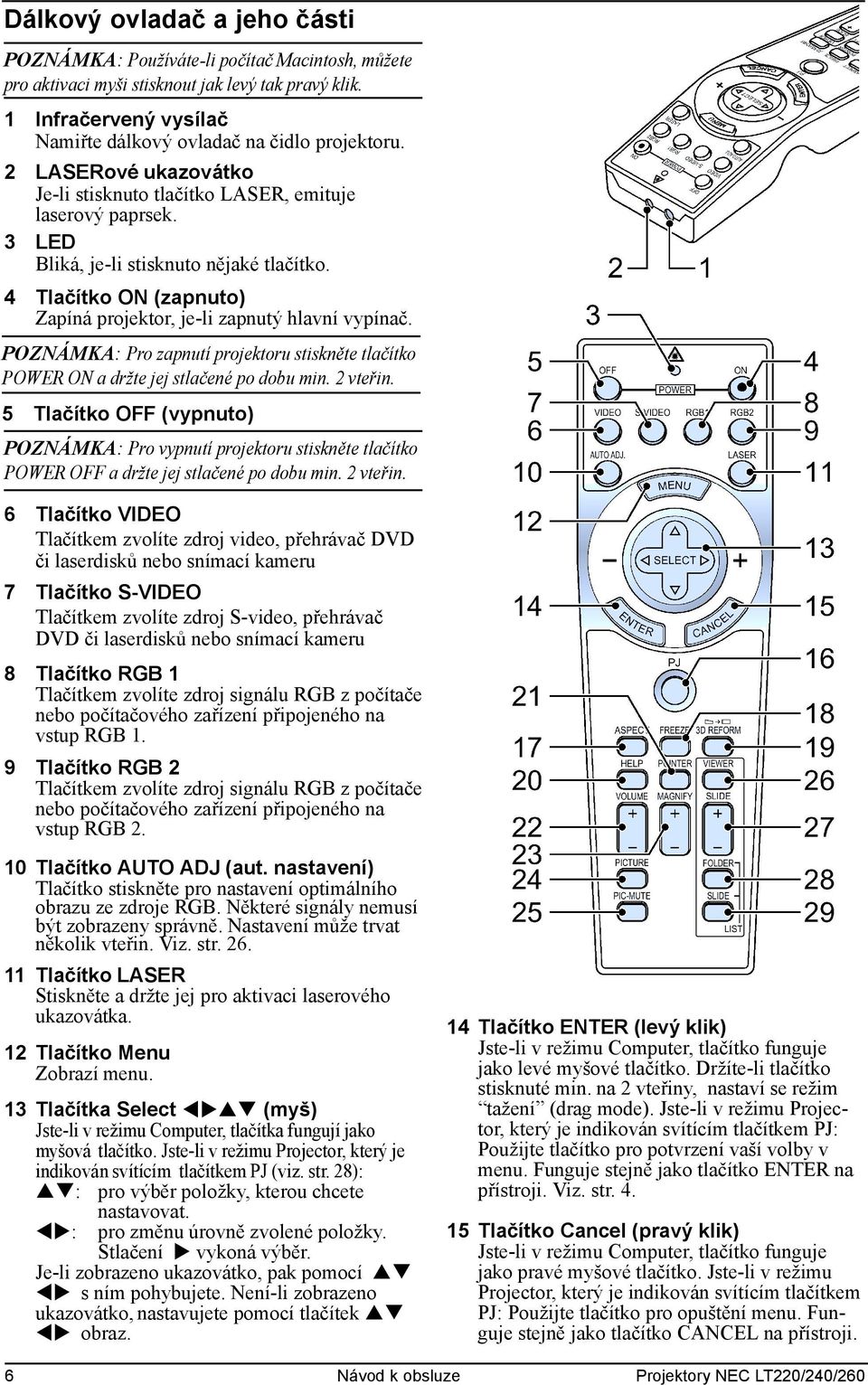

6 Dálkový ovladač a jeho části POZNÁMKA: Používáte-li počítač Macintosh, můžete pro aktivaci myši stisknout jak levý tak pravý klik. 1 Infračervený vysílač Namiřte dálkový ovladač na čidlo projektoru. 2 LASERové ukazovátko Je-li stisknuto tlačítko LASER, emituje laserový paprsek. 3 LED Bliká, je-li stisknuto nějaké tlačítko. 4 Tlačítko ON (zapnuto) Zapíná projektor, je-li zapnutý hlavní vypínač. POZNÁMKA: Pro zapnutí projektoru stiskněte tlačítko POWER ON a držte jej stlačené po dobu min. 2 vteřin. 5 Tlačítko OFF (vypnuto) POZNÁMKA: Pro vypnutí projektoru stiskněte tlačítko POWER OFF a držte jej stlačené po dobu min. 2 vteřin. 6 Tlačítko VIDEO Tlačítkem zvolíte zdroj video, přehrávač DVD či laserdisků nebo snímací kameru 7 Tlačítko S-VIDEO Tlačítkem zvolíte zdroj S-video, přehrávač DVD či laserdisků nebo snímací kameru 8 Tlačítko RGB 1 Tlačítkem zvolíte zdroj signálu RGB z počítače nebo počítačového zařízení připojeného na vstup RGB 1. 9 Tlačítko RGB 2 Tlačítkem zvolíte zdroj signálu RGB z počítače nebo počítačového zařízení připojeného na vstup RGB Tlačítko AUTO ADJ (aut. nastavení) Tlačítko stiskněte pro nastavení optimálního obrazu ze zdroje RGB. Některé signály nemusí být zobrazeny správně. Nastavení může trvat několik vteřin. Viz. str Tlačítko LASER Stiskněte a držte jej pro aktivaci laserového ukazovátka. 12 Tlačítko Menu Zobrazí menu. 13 Tlačítka Select #$!" (myš) Jste-li v režimu Computer, tlačítka fungují jako myšová tlačítko. Jste-li v režimu Projector, který je indikován svítícím tlačítkem PJ (viz. str. 28):!": pro výběr položky, kterou chcete nastavovat. #$: pro změnu úrovně zvolené položky. Stlačení $ vykoná výběr. Je-li zobrazeno ukazovátko, pak pomocí!" #$ s ním pohybujete. Není-li zobrazeno ukazovátko, nastavujete pomocí tlačítek!" #$ obraz. 14 Tlačítko ENTER (levý klik) Jste-li v režimu Computer, tlačítko funguje jako levé myšové tlačítko. Držíte-li tlačítko stisknuté min. na 2 vteřiny, nastaví se režim tažení (drag mode). Jste-li v režimu Projector, který je indikován svítícím tlačítkem PJ: Použijte tlačítko pro potvrzení vaší volby v menu. Funguje stejně jako tlačítko ENTER na přístroji. Viz. str Tlačítko Cancel (pravý klik) Jste-li v režimu Computer, tlačítko funguje jako pravé myšové tlačítko. Jste-li v režimu Projector, který je indikován svítícím tlačítkem PJ: Použijte tlačítko pro opuštění menu. Funguje stejně jako tlačítko CANCEL na přístroji. 6 Návod k obsluze Projektory NEC LT220/240/260

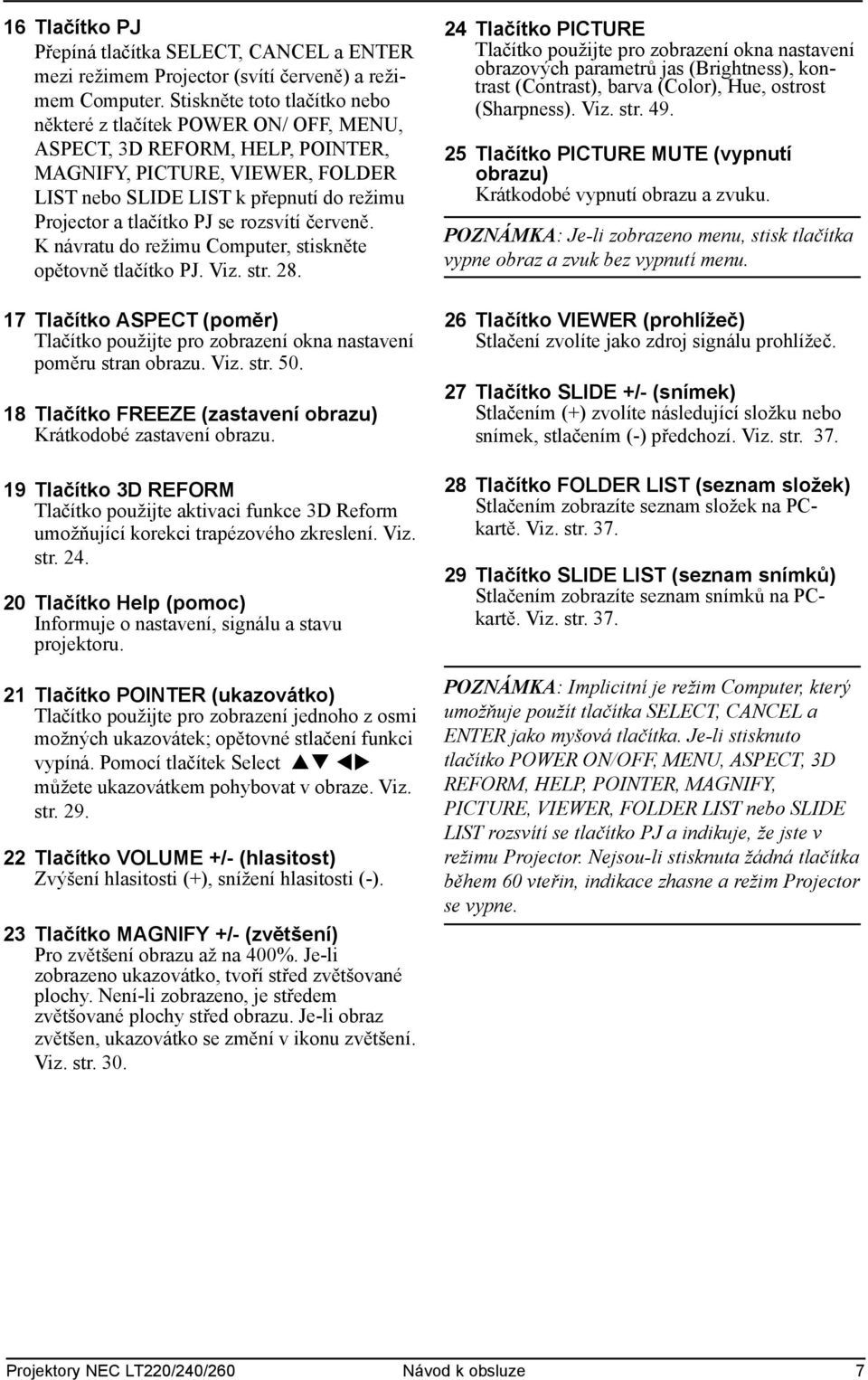

7 16 Tlačítko PJ Přepíná tlačítka SELECT, CANCEL a ENTER mezi režimem Projector (svítí červeně) a režimem Computer. Stiskněte toto tlačítko nebo některé z tlačítek POWER ON/ OFF, MENU, ASPECT, 3D REFORM, HELP, POINTER, MAGNIFY, PICTURE, VIEWER, FOLDER LIST nebo SLIDE LIST k přepnutí do režimu Projector a tlačítko PJ se rozsvítí červeně. K návratu do režimu Computer, stiskněte opětovně tlačítko PJ. Viz. str Tlačítko ASPECT (poměr) Tlačítko použijte pro zobrazení okna nastavení poměru stran obrazu. Viz. str Tlačítko FREEZE (zastavení obrazu) Krátkodobé zastavení obrazu. 19 Tlačítko 3D REFORM Tlačítko použijte aktivaci funkce 3D Reform umožňující korekci trapézového zkreslení. Viz. str Tlačítko Help (pomoc) Informuje o nastavení, signálu a stavu projektoru. 21 Tlačítko POINTER (ukazovátko) Tlačítko použijte pro zobrazení jednoho z osmi možných ukazovátek; opětovné stlačení funkci vypíná. Pomocí tlačítek Select!" #$ můžete ukazovátkem pohybovat v obraze. Viz. str Tlačítko VOLUME +/- (hlasitost) Zvýšení hlasitosti (+), snížení hlasitosti (-). 23 Tlačítko MAGNIFY +/- (zvětšení) Pro zvětšení obrazu až na 400%. Je-li zobrazeno ukazovátko, tvoří střed zvětšované plochy. Není-li zobrazeno, je středem zvětšované plochy střed obrazu. Je-li obraz zvětšen, ukazovátko se změní v ikonu zvětšení. Viz. str Tlačítko PICTURE Tlačítko použijte pro zobrazení okna nastavení obrazových parametrů jas (Brightness), kontrast (Contrast), barva (Color), Hue, ostrost (Sharpness). Viz. str Tlačítko PICTURE MUTE (vypnutí obrazu) Krátkodobé vypnutí obrazu a zvuku. POZNÁMKA: Je-li zobrazeno menu, stisk tlačítka vypne obraz a zvuk bez vypnutí menu. 26 Tlačítko VIEWER (prohlížeč) Stlačení zvolíte jako zdroj signálu prohlížeč. 27 Tlačítko SLIDE +/- (snímek) Stlačením (+) zvolíte následující složku nebo snímek, stlačením (-) předchozí. Viz. str Tlačítko FOLDER LIST (seznam složek) Stlačením zobrazíte seznam složek na PCkartě. Viz. str Tlačítko SLIDE LIST (seznam snímků) Stlačením zobrazíte seznam snímků na PCkartě. Viz. str. 37. POZNÁMKA: Implicitní je režim Computer, který umožňuje použít tlačítka SELECT, CANCEL a ENTER jako myšová tlačítka. Je-li stisknuto tlačítko POWER ON/OFF, MENU, ASPECT, 3D REFORM, HELP, POINTER, MAGNIFY, PICTURE, VIEWER, FOLDER LIST nebo SLIDE LIST rozsvítí se tlačítko PJ a indikuje, že jste v režimu Projector. Nejsou-li stisknuta žádná tlačítka během 60 vteřin, indikace zhasne a režim Projector se vypne. Projektory NEC LT220/240/260 Návod k obsluze 7

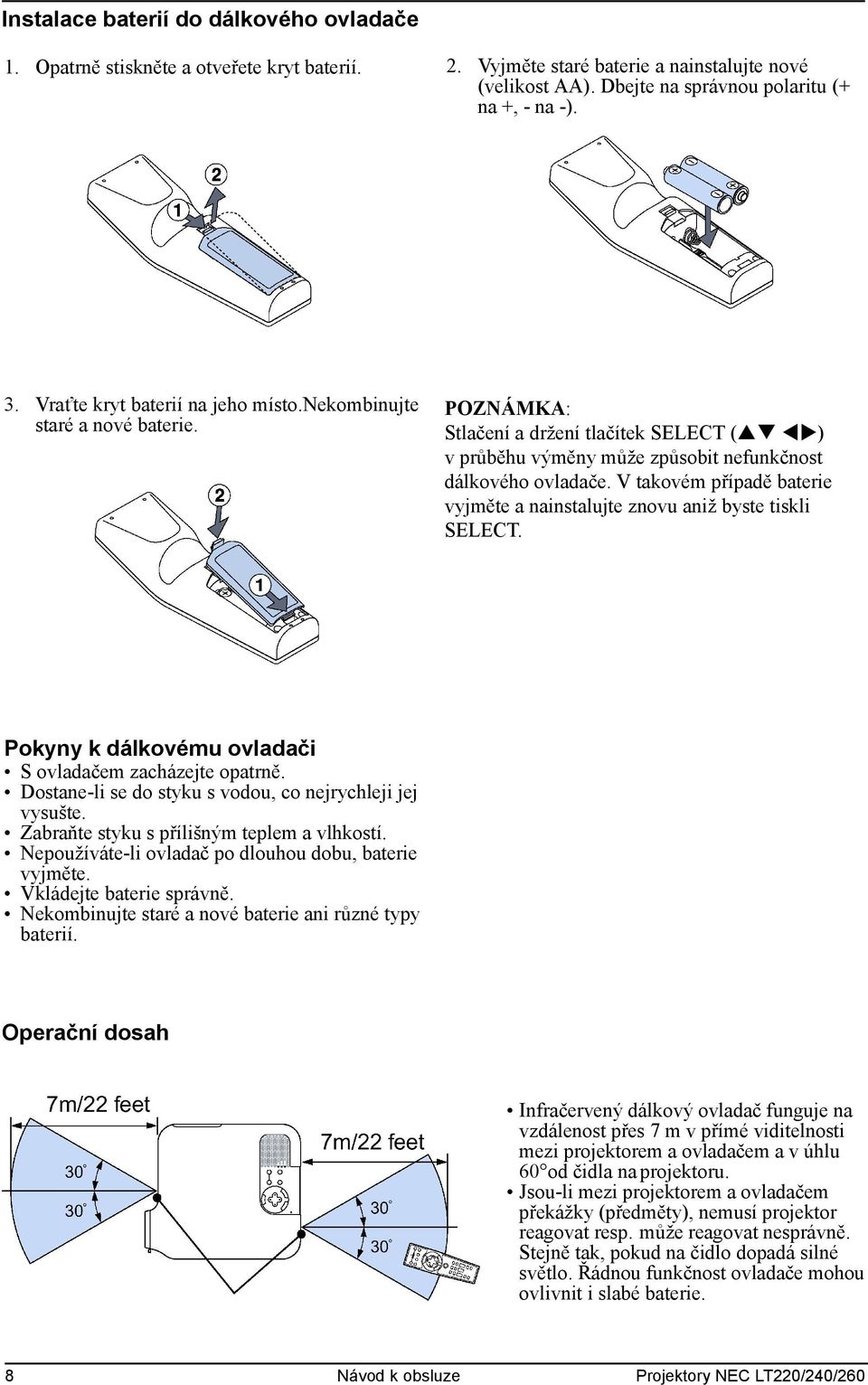

8 Instalace baterií do dálkového ovladače 1. Opatrně stiskněte a otveřete kryt baterií. 2. Vyjměte staré baterie a nainstalujte nové (velikost AA). Dbejte na správnou polaritu (+ na +, - na -). 3. Vraťte kryt baterií na jeho místo.nekombinujte staré a nové baterie. POZNÁMKA: Stlačení a držení tlačítek SELECT (!" #$) v průběhu výměny může způsobit nefunkčnost dálkového ovladače. V takovém případě baterie vyjměte a nainstalujte znovu aniž byste tiskli SELECT. Pokyny k dálkovému ovladači S ovladačem zacházejte opatrně. Dostane-li se do styku s vodou, co nejrychleji jej vysušte. Zabraňte styku s přílišným teplem a vlhkostí. Nepoužíváte-li ovladač po dlouhou dobu, baterie vyjměte. Vkládejte baterie správně. Nekombinujte staré a nové baterie ani různé typy baterií. Operační dosah Infračervený dálkový ovladač funguje na vzdálenost přes 7 m v přímé viditelnosti mezi projektorem a ovladačem a v úhlu 60 od čidla na projektoru. Jsou-li mezi projektorem a ovladačem překážky (předměty), nemusí projektor reagovat resp. může reagovat nesprávně. Stejně tak, pokud na čidlo dopadá silné světlo. Řádnou funkčnost ovladače mohou ovlivnit i slabé baterie. 8 Návod k obsluze Projektory NEC LT220/240/260

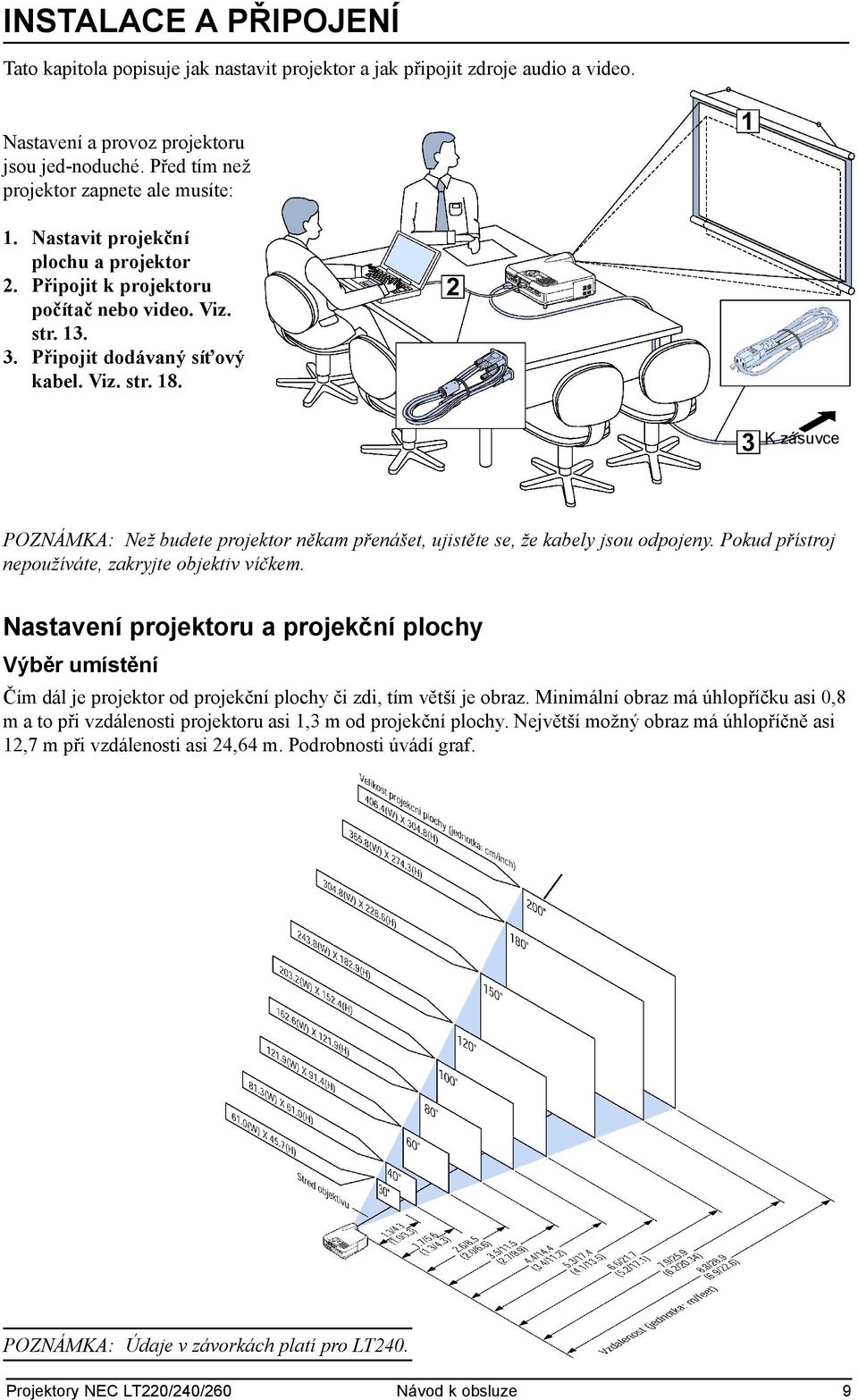

9 INSTALACE A PŘIPOJENÍ Tato kapitola popisuje jak nastavit projektor a jak připojit zdroje audio a video. Nastavení a provoz projektoru jsou jed-noduché. Před tím než projektor zapnete ale musíte: 1. Nastavit projekční plochu a projektor 2. Připojit k projektoru počítač nebo video. Viz. str Připojit dodávaný síťový kabel. Viz. str. 18. K zásuvce POZNÁMKA: Než budete projektor někam přenášet, ujistěte se, že kabely jsou odpojeny. Pokud přístroj nepoužíváte, zakryjte objektiv víčkem. Nastavení projektoru a projekční plochy Výběr umístění Čím dál je projektor od projekční plochy či zdi, tím větší je obraz. Minimální obraz má úhlopříčku asi 0,8 m a to při vzdálenosti projektoru asi 1,3 m od projekční plochy. Největší možný obraz má úhlopříčně asi 12,7 m při vzdálenosti asi 24,64 m. Podrobnosti úvádí graf. POZNÁMKA: Údaje v závorkách platí pro LT240. Projektory NEC LT220/240/260 Návod k obsluze 9

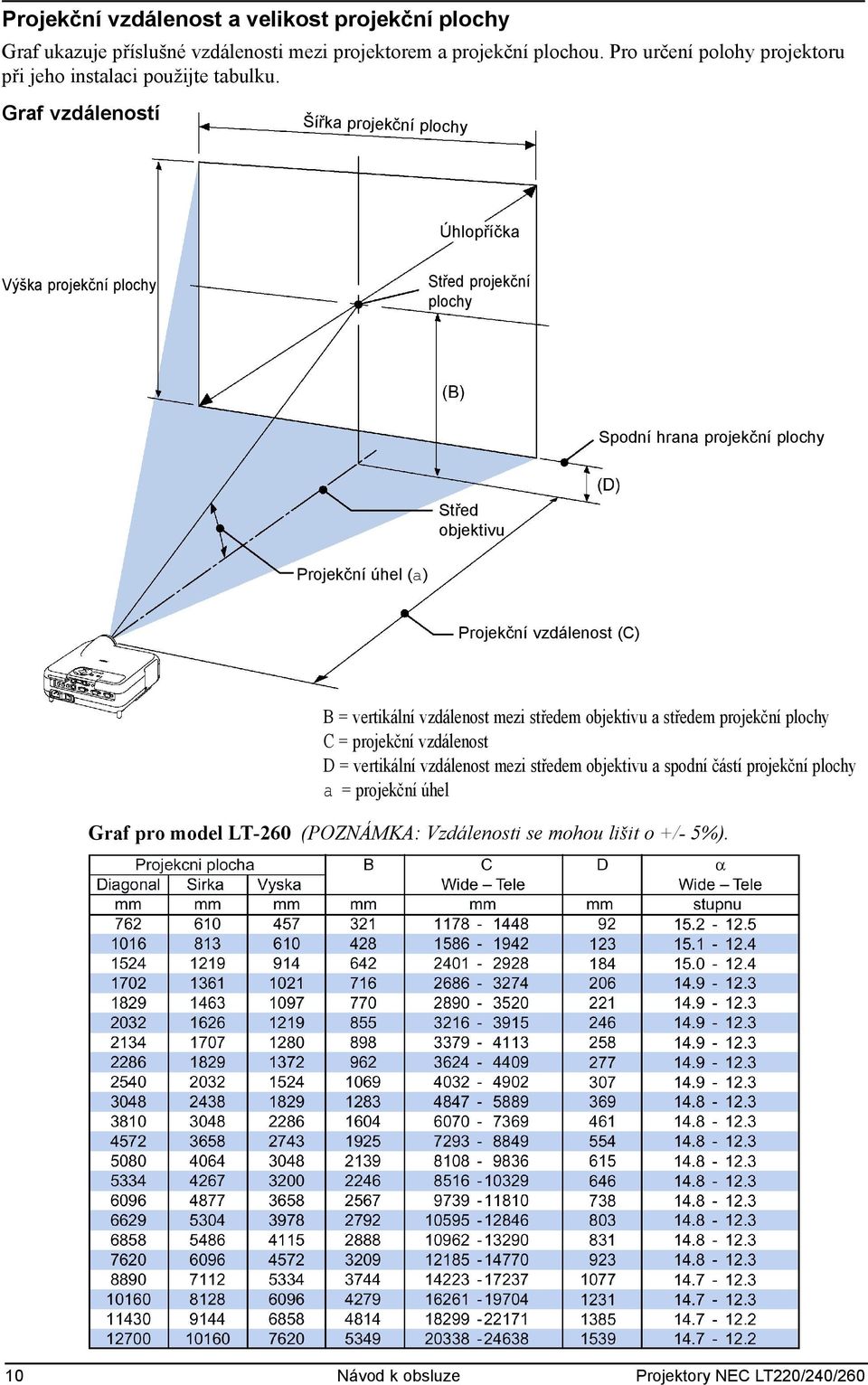

10 Projekční vzdálenost a velikost projekční plochy Graf ukazuje příslušné vzdálenosti mezi projektorem a projekční plochou. Pro určení polohy projektoru při jeho instalaci použijte tabulku. Graf vzdáleností Šířka projekční plochy Úhlopříčka Výška projekční plochy Střed projekční plochy Spodní hrana projekční plochy Střed objektivu Projekční úhel (a) Projekční vzdálenost (C) B = vertikální vzdálenost mezi středem objektivu a středem projekční plochy C = projekční vzdálenost D = vertikální vzdálenost mezi středem objektivu a spodní částí projekční plochy a = projekční úhel Graf pro model LT-260 (POZNÁMKA: Vzdálenosti se mohou lišit o +/- 5%). 10 Návod k obsluze Projektory NEC LT220/240/260

11 Graf pro model LT-240 (POZNÁMKA: Vzdálenosti se mohou lišit o +/- 5%). Graf pro model LT-220 (POZNÁMKA: Vzdálenosti se mohou lišit o +/- 5%). Projektory NEC LT220/240/260 Návod k obsluze 11

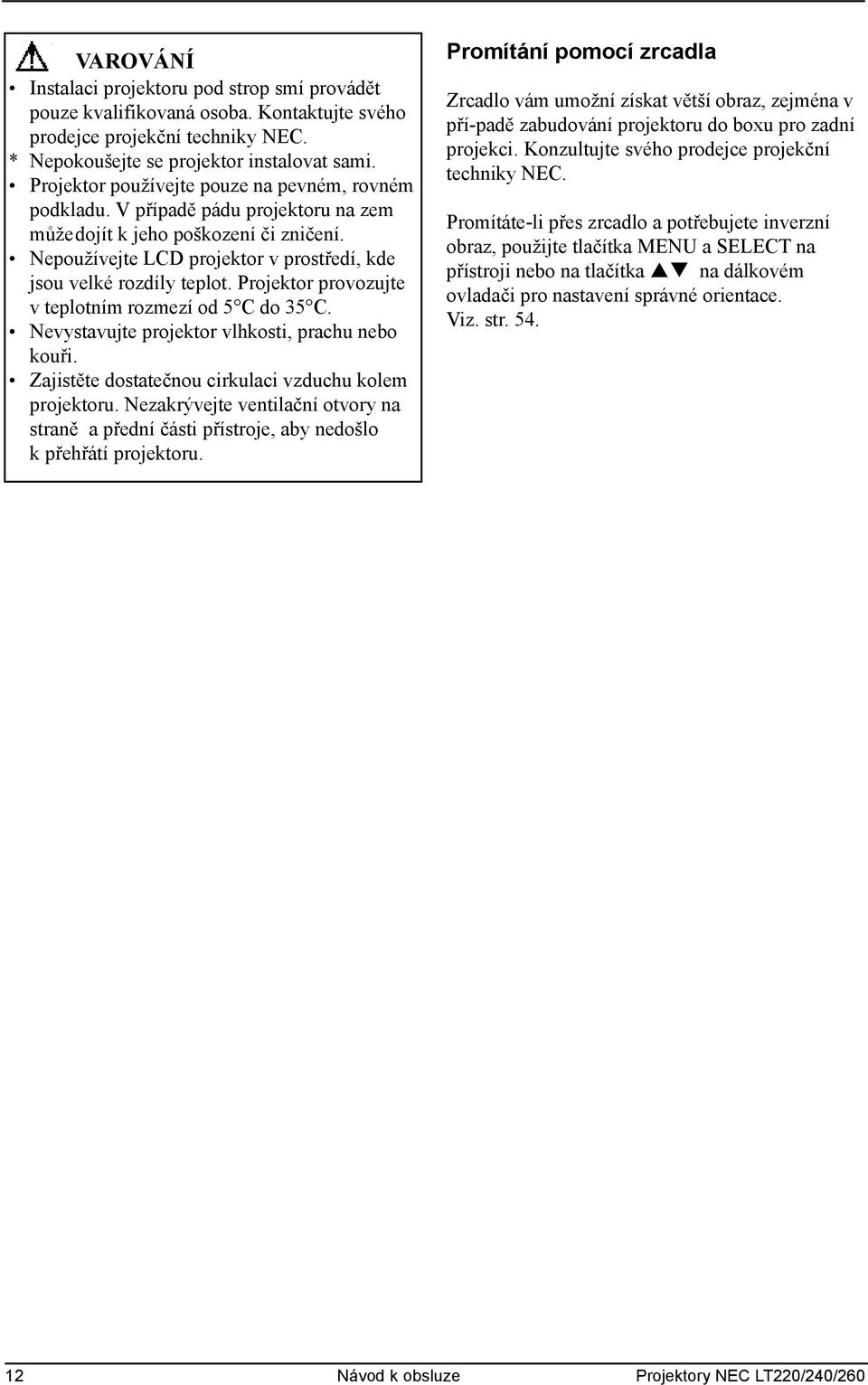

12 VAROVÁNÍ Instalaci projektoru pod strop smí provádět pouze kvalifikovaná osoba. Kontaktujte svého prodejce projekční techniky NEC. * Nepokoušejte se projektor instalovat sami. Projektor používejte pouze na pevném, rovném podkladu. V případě pádu projektoru na zem můžedojít k jeho poškození či zničení. Nepoužívejte LCD projektor v prostředí, kde jsou velké rozdíly teplot. Projektor provozujte v teplotním rozmezí od 5 C do 35 C. Nevystavujte projektor vlhkosti, prachu nebo kouři. Zajistěte dostatečnou cirkulaci vzduchu kolem projektoru. Nezakrývejte ventilační otvory na straně a přední části přístroje, aby nedošlo k přehřátí projektoru. Promítání pomocí zrcadla Zrcadlo vám umožní získat větší obraz, zejména v pří-padě zabudování projektoru do boxu pro zadní projekci. Konzultujte svého prodejce projekční techniky NEC. Promítáte-li přes zrcadlo a potřebujete inverzní obraz, použijte tlačítka MENU a SELECT na přístroji nebo na tlačítka!" na dálkovém ovladači pro nastavení správné orientace. Viz. str Návod k obsluze Projektory NEC LT220/240/260

13 Připojování Schéma připojení Snímací kamera Monitor VCR, přehrávač DVD nebo LaserDisc Ke vstupům video, S-video a audio na projektoru. Signálový kabel (v dodávce) Do konektoru 15-pin D-Sub na projektoru. Při delší kabeláži doporučujeme použít signálový zesilovač. Opční komponentní kabel 15pin-na-cinch (fem.) x3 (ADP-CV1) Macintosh (desktop nebo notebook) IBM VGA nebo kompatibilní (desktop nebo notebook) přehrávač DVD (s komponentním výstupem) POZNÁMKA: Používáte-li notebook, propojte projektor s notebookem před tím, než notebook zapnete. Ve většině případů nelze přepnout na externí RGB-výstup, pokud není notebook zapnutý a propojený s projektorem. POZNÁMKA: * Vypne-li obrazovka když používáte dálkový ovladač může to být důsledek spořiče obrazovky nebo možností napájení počítače. * Pokud omylem stisknete tlačítko POWER OFF dálkového ovladače, vyčkejte 90 vteřin a teprve poté stiskněte opětovně tlačítko POWER ON. Projektory NEC LT220/240/260 Návod k obsluze 13

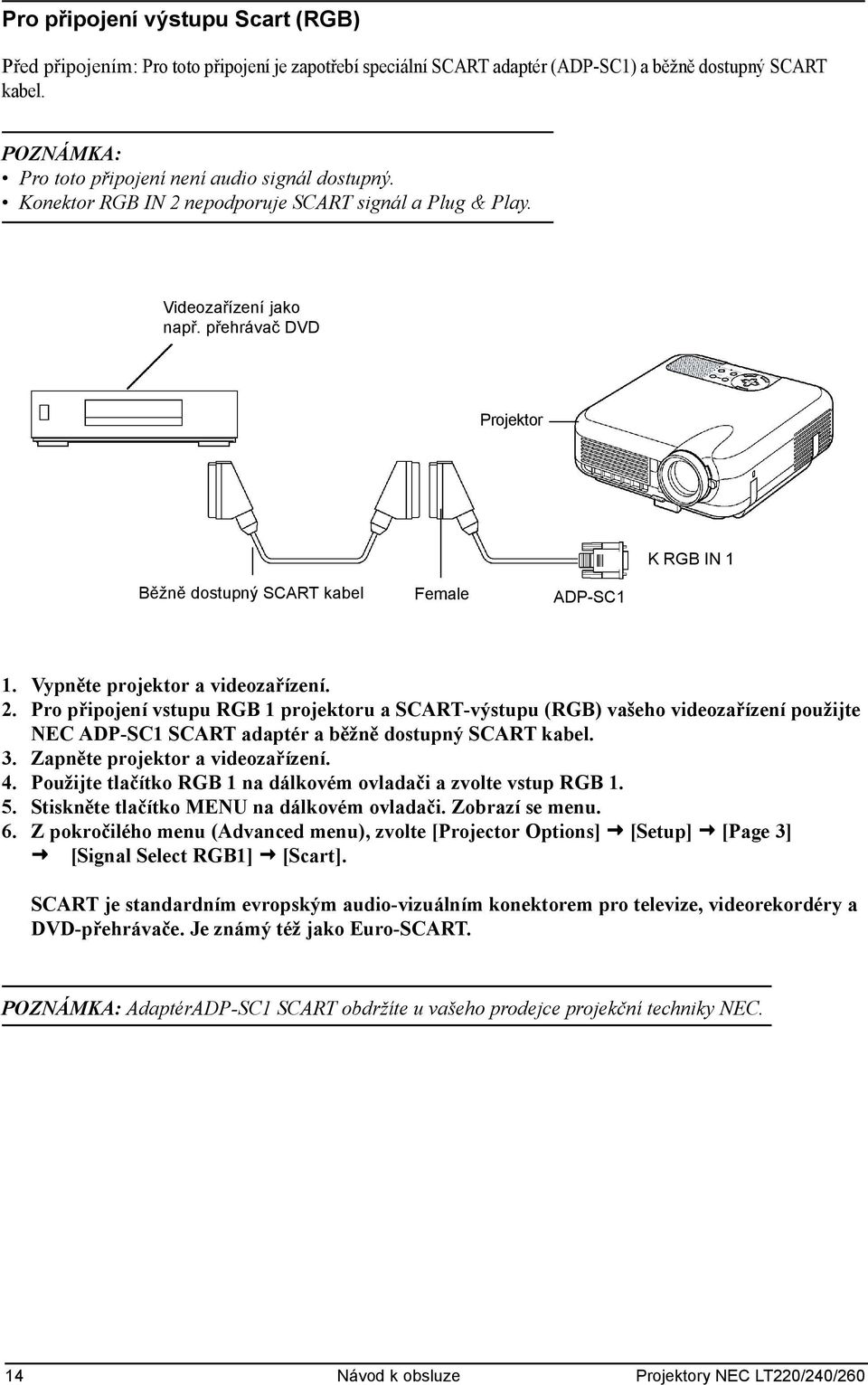

14 Pro připojení výstupu Scart (RGB) Před připojením: Pro toto připojení je zapotřebí speciální SCART adaptér (ADP-SC1) a běžně dostupný SCART kabel. POZNÁMKA: Pro toto připojení není audio signál dostupný. Konektor RGB IN 2 nepodporuje SCART signál a Plug & Play. Videozařízení jako např. přehrávač DVD Projektor Běžně dostupný SCART kabel Female ADP-SC1 K RGB IN 1 1. Vypněte projektor a videozařízení. 2. Pro připojení vstupu RGB 1 projektoru a SCART-výstupu (RGB) vašeho videozařízení použijte NEC ADP-SC1 SCART adaptér a běžně dostupný SCART kabel. 3. Zapněte projektor a videozařízení. 4. Použijte tlačítko RGB 1 na dálkovém ovladači a zvolte vstup RGB Stiskněte tlačítko MENU na dálkovém ovladači. Zobrazí se menu. 6. Z pokročilého menu (Advanced menu), zvolte [Projector Options] % [Setup] % [Page 3] % [Signal Select RGB1] % [Scart]. SCART je standardním evropským audio-vizuálním konektorem pro televize, videorekordéry a DVD-přehrávače. Je známý též jako Euro-SCART. POZNÁMKA: AdaptérADP-SC1 SCART obdržíte u vašeho prodejce projekční techniky NEC. 14 Návod k obsluze Projektory NEC LT220/240/260

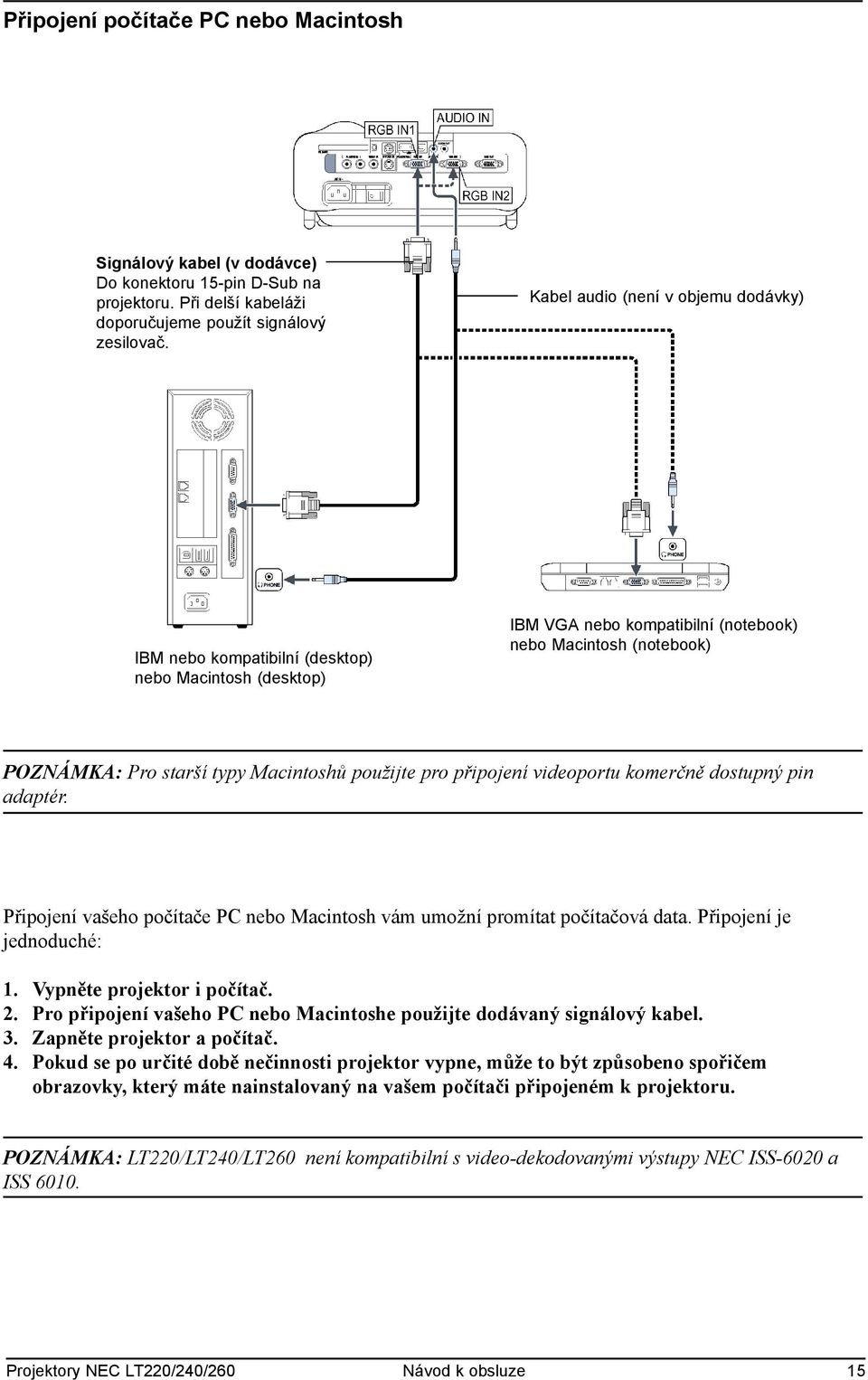

15 Připojení počítače PC nebo Macintosh Signálový kabel (v dodávce) Do konektoru 15-pin D-Sub na projektoru. Při delší kabeláži doporučujeme použít signálový zesilovač. Kabel audio (není v objemu dodávky) IBM nebo kompatibilní (desktop) nebo Macintosh (desktop) IBM VGA nebo kompatibilní (notebook) nebo Macintosh (notebook) POZNÁMKA: Pro starší typy Macintoshů použijte pro připojení videoportu komerčně dostupný pin adaptér. Připojení vašeho počítače PC nebo Macintosh vám umožní promítat počítačová data. Připojení je jednoduché: 1. Vypněte projektor i počítač. 2. Pro připojení vašeho PC nebo Macintoshe použijte dodávaný signálový kabel. 3. Zapněte projektor a počítač. 4. Pokud se po určité době nečinnosti projektor vypne, může to být způsobeno spořičem obrazovky, který máte nainstalovaný na vašem počítači připojeném k projektoru. POZNÁMKA: LT220/LT240/LT260 není kompatibilní s video-dekodovanými výstupy NEC ISS-6020 a ISS Projektory NEC LT220/240/260 Návod k obsluze 15

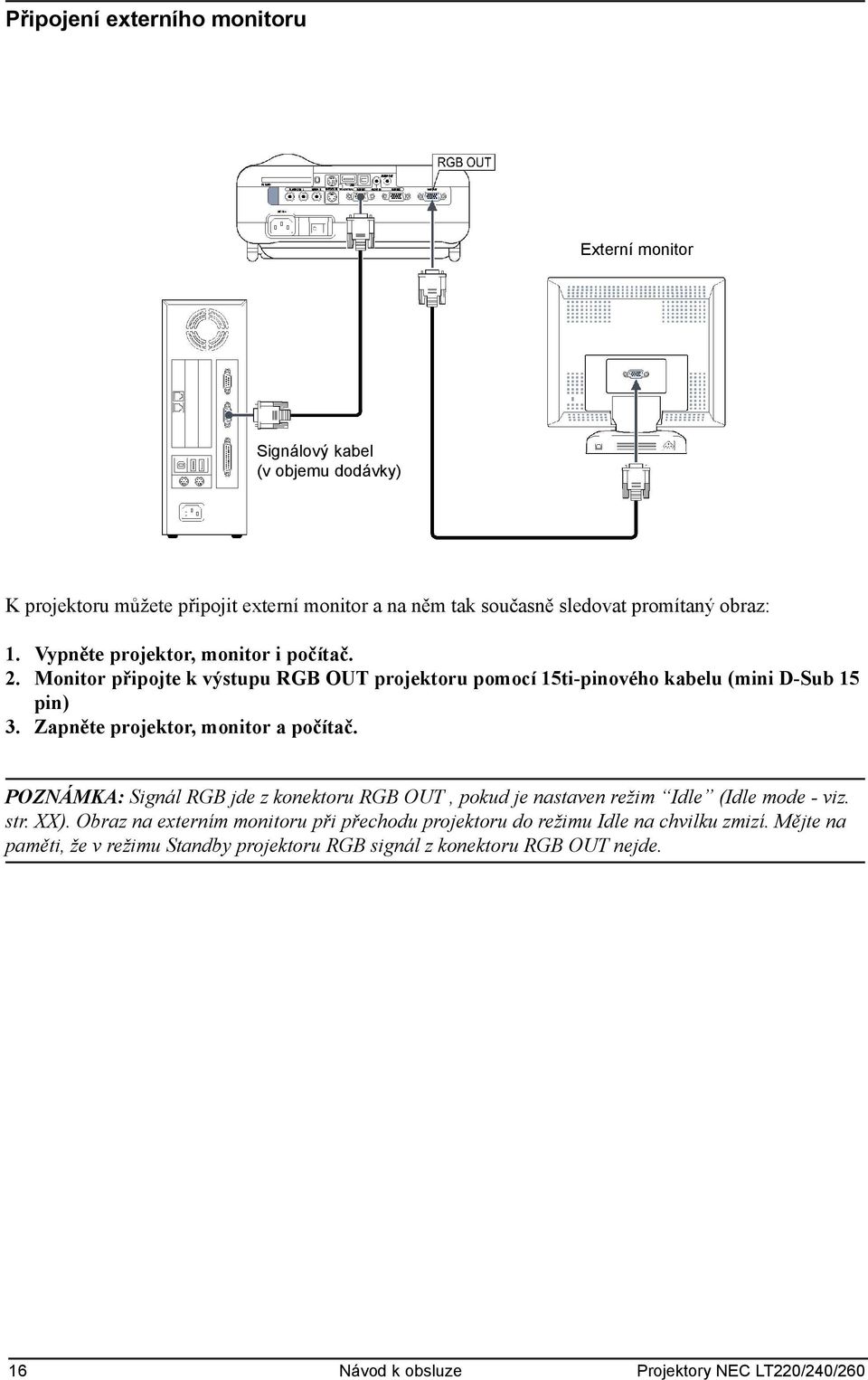

16 Připojení externího monitoru Externí monitor Signálový kabel (v objemu dodávky) K projektoru můžete připojit externí monitor a na něm tak současně sledovat promítaný obraz: 1. Vypněte projektor, monitor i počítač. 2. Monitor připojte k výstupu RGB OUT projektoru pomocí 15ti-pinového kabelu (mini D-Sub 15 pin) 3. Zapněte projektor, monitor a počítač. POZNÁMKA: Signál RGB jde z konektoru RGB OUT, pokud je nastaven režim Idle (Idle mode - viz. str. XX). Obraz na externím monitoru při přechodu projektoru do režimu Idle na chvilku zmizí. Mějte na paměti, že v režimu Standby projektoru RGB signál z konektoru RGB OUT nejde. 16 Návod k obsluze Projektory NEC LT220/240/260

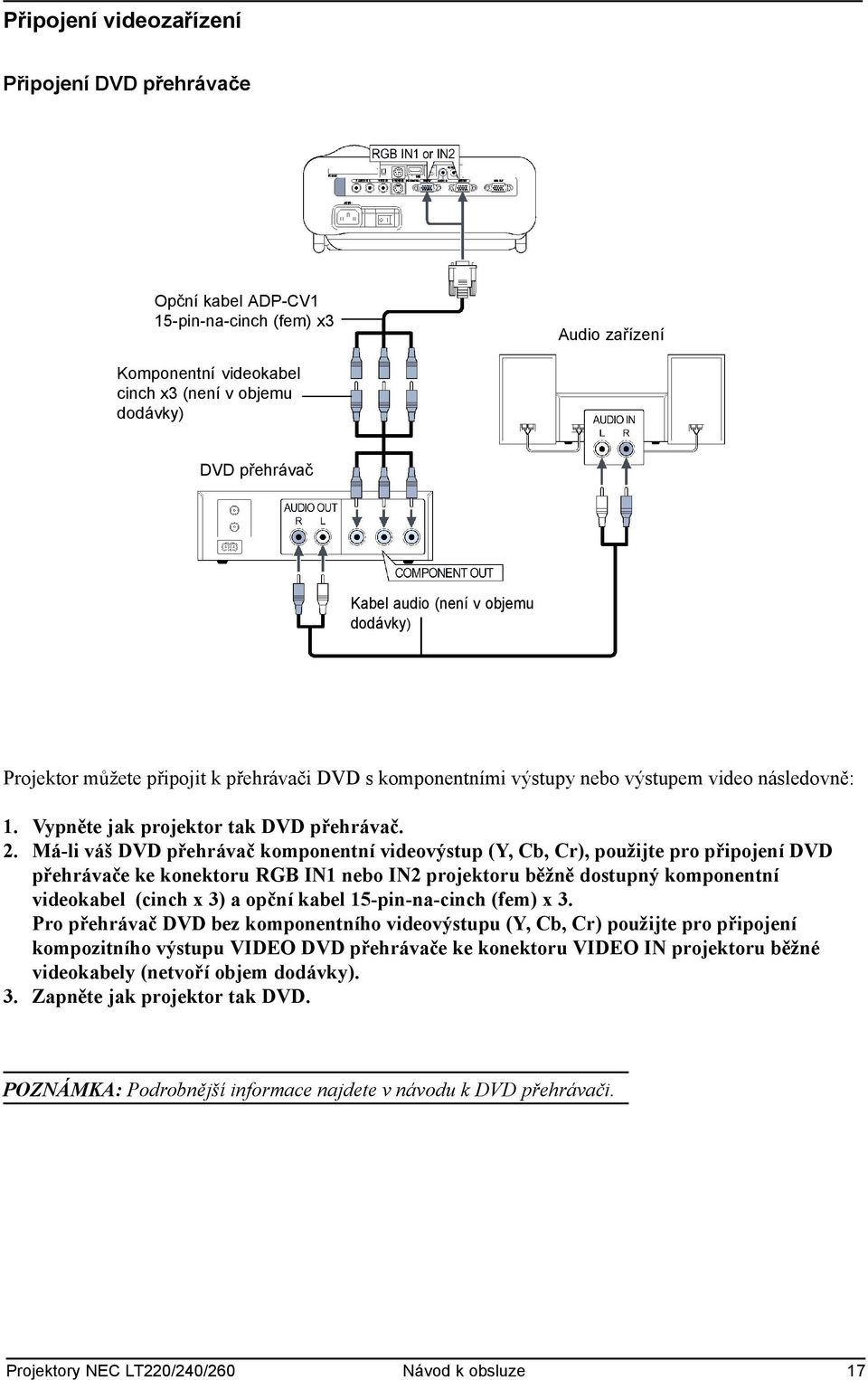

17 Připojení videozařízení Připojení DVD přehrávače Opční kabel ADP-CV1 15-pin-na-cinch (fem) x3 Audio zařízení Komponentní videokabel cinch x3 (není v objemu dodávky) DVD přehrávač Kabel audio (není v objemu dodávky) Projektor můžete připojit k přehrávači DVD s komponentními výstupy nebo výstupem video následovně: 1. Vypněte jak projektor tak DVD přehrávač. 2. Má-li váš DVD přehrávač komponentní videovýstup (Y, Cb, Cr), použijte pro připojení DVD přehrávače ke konektoru RGB IN1 nebo IN2 projektoru běžně dostupný komponentní videokabel (cinch x 3) a opční kabel 15-pin-na-cinch (fem) x 3. Pro přehrávač DVD bez komponentního videovýstupu (Y, Cb, Cr) použijte pro připojení kompozitního výstupu VIDEO DVD přehrávače ke konektoru VIDEO IN projektoru běžné videokabely (netvoří objem dodávky). 3. Zapněte jak projektor tak DVD. POZNÁMKA: Podrobnější informace najdete v návodu k DVD přehrávači. Projektory NEC LT220/240/260 Návod k obsluze 17

18 Připojení videa nebo přehrávače laserdisků Kabel video (není v objemu dodávky) Kabel S-video (není v objemu dodávky) Audio zařízení Video/přehrávač laserdisků Kabel audio (není v objemu dodávky) Pro připojení použijte standandarní videokabeláž (není v objemu dodávky): 1. Vypněte jak projektor tak videorekordér, přehrávač laserových disků či snímací kameru. 2. Připojte kabel na výstupní konektor videorekordéru či přehrávače laserdisků, druhý konec kabelu připojte ke konektoru Video in (vstup video) projektoru. Pro zvuk použijte stejným způsobem příslušné audiokabely (netvoří objem dodávky). Dbejte na správné připojení levého a pravého kanálu. 3. Zapněte jak projektor tak videorekordér či přehrávač laserových disků. POZNÁMKA: Podrobnější informace najdete v návodu k videorekordéru. POZNÁMKA: Obraz nemusí být zobrazen korektně při rychlém převíjení zdroje signálu Video nebo S- video přes scan konvertor. Připojení kabelu k el. síti Připojte dodávaný siťový kabel k projektoru. Nejprve připojte tříkolíčkový konektor do zdířky AC IN projektoru. Poté připojte zástrčku kabelu do zásuvky el. sítě. 18 Návod k obsluze Projektory NEC LT220/240/260

19 PROMÍTÁNÍ (ZÁKLADNÍ OPERACE) Tato kapitola popisuje jak vybrat zdroj signálu PC nebo video a jak nastavit parametry obrazu a zvuku. Zapnutí projektoru POZNÁMKA: Při připojování síťového kabelu dbejte na to, aby hlavní síťový vypínač projektoru byl v poloze [O] - vypnuto. V opačném případě by mohlo dojít k poškození projektoru. Projektor má dva vypínače: hlavní síťový vypínač a tlačítko POWER (POWER ON a OFF na dálkovém ovladači) Projektor má zabudovanou ochrannou funkci proti zneužití neautorizovanými osobami. Abyste mohli funkci používat zaregistrujte vaší PC-kartu jako bezpečnostní klíč. Viz. odst. Security v kap. Projector Options (str. 64). Pro zapnutí projektoru přepně-te hlavní vypínač přístroje do polohy [I]. Než zapnete projek-tor ujistěte se, že počítač či zdroj videosignálu jsou zapnuté a že na objektivu není krytka. Teprve poté co stisknete na min. 2 vteřiny tlačítko ON/STAND BY na projektoru nebo POWER na dálkovém ovladači, zapne se výbojka a indikátor power se rozsvítí zeleně. Projektory NEC LT220/240/260 Návod k obsluze 19

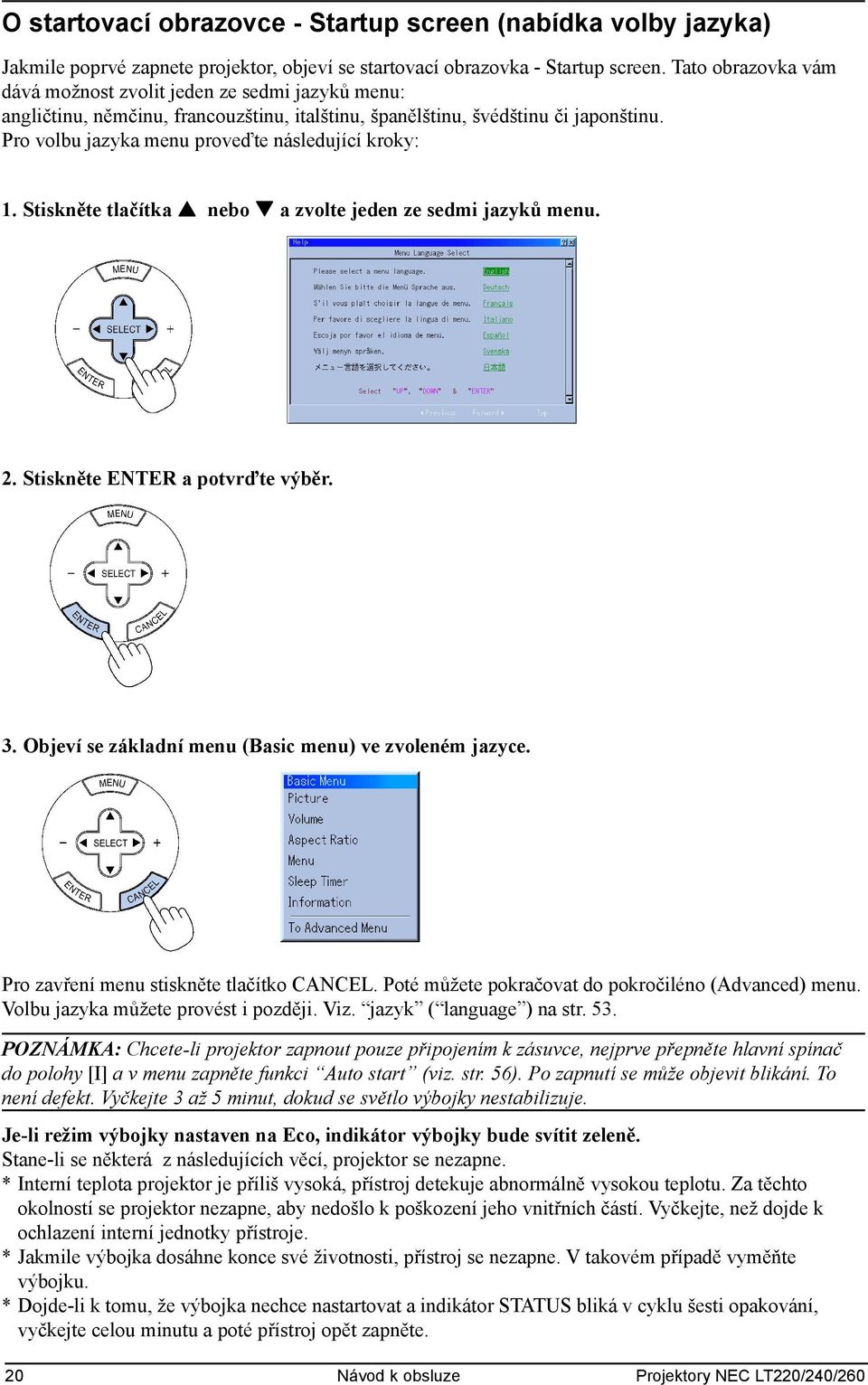

20 O startovací obrazovce - Startup screen (nabídka volby jazyka) Jakmile poprvé zapnete projektor, objeví se startovací obrazovka - Startup screen. Tato obrazovka vám dává možnost zvolit jeden ze sedmi jazyků menu: angličtinu, němčinu, francouzštinu, italštinu, španělštinu, švédštinu či japonštinu. Pro volbu jazyka menu proveďte následující kroky: 1. Stiskněte tlačítka! nebo " a zvolte jeden ze sedmi jazyků menu. 2. Stiskněte ENTER a potvrďte výběr. 3. Objeví se základní menu (Basic menu) ve zvoleném jazyce. Pro zavření menu stiskněte tlačítko CANCEL. Poté můžete pokračovat do pokročiléno (Advanced) menu. Volbu jazyka můžete provést i později. Viz. jazyk ( language ) na str. 53. POZNÁMKA: Chcete-li projektor zapnout pouze připojením k zásuvce, nejprve přepněte hlavní spínač do polohy [I] a v menu zapněte funkci Auto start (viz. str. 56). Po zapnutí se může objevit blikání. To není defekt. Vyčkejte 3 až 5 minut, dokud se světlo výbojky nestabilizuje. Je-li režim výbojky nastaven na Eco, indikátor výbojky bude svítit zeleně. Stane-li se některá z následujících věcí, projektor se nezapne. * Interní teplota projektor je příliš vysoká, přístroj detekuje abnormálně vysokou teplotu. Za těchto okolností se projektor nezapne, aby nedošlo k poškození jeho vnitřních částí. Vyčkejte, než dojde k ochlazení interní jednotky přístroje. * Jakmile výbojka dosáhne konce své životnosti, přístroj se nezapne. V takovém případě vyměňte výbojku. * Dojde-li k tomu, že výbojka nechce nastartovat a indikátor STATUS bliká v cyklu šesti opakování, vyčkejte celou minutu a poté přístroj opět zapněte. 20 Návod k obsluze Projektory NEC LT220/240/260

21 Výběr zdroje signálu Výběr zdroje signálu počítač nebo video Použití dálkového ovladače Stiskněte některé z tlačítek RGB1, RGB2, VIDEO, S-VIDEO nebo VIEWER POZNÁMKA: Při absenci vstupního signálu projektor zobrazí modré pozadí (tovární nastavení). Výběr ze seznamu zdrojů (Source List) Pro zobrazení seznamu zdrojů stiskněte na přístroji krátce tlačítko SOURCE. Pokaždé, když tla-čítko SOURCE stisknete, změní se vstupní zdroj následovně: Video (videorekordér, snímací kamera či přehrávač laserdisků), S-Video, RGB1 nebo RGB2 (počítač či DVD s kompo-nentním výstupem), Viewer (snímky na PC-kartě) nebo LAN (drátový nebo bezrátový signál z PC). Pro zobrazení zvoleného zdroje stiskněte několikrát tlačítko SOURCE a zvolte signál, který chcete promítat. Automatická detekce signálu Stiskněte a držte tlačítko SOURCE na min. 2 vteřiny a projektor začne vyhledávat nejbližší přítomný zdroj signálu. Pokaždé, když tlačítko SOURCE stisknete a podržíte, změní se vstupní zdroj následovně: Není-li na vstupu detekován žádný zdroj signálu, projektor jej přeskočí. Jakmile se objeví zdroj, který chcete promítat, tlačítko pusťte. Projektory NEC LT220/240/260 Návod k obsluze 21

22 Nastavení velikosti a polohy obrazu Umístěte svůj projektor na hladký rovný podklad a dbejte, aby přístroj byl kolmo na projekční plochu. Pro vertikální vycentrování obrazu zdvihněte jeho přední okraj. Projektor pootočte, aby obraz byl rovnoběžný s projekční plochou. Pro přesnější nastavení použijte korekci 3D REFORM. Viz. str. 24. Stavitelná nožička 1. Zdvihněte přední část projektoru. Tlačítko stavitelné nožičky Stavitelná nožička 2. Na přední části přístroje stiskněte tlačítko stavitelné nožičky a nožičku naplno vysuňte. 3. Tlačítko stavitelné nožičky držte stisknuté. 4. Nastavte zvolenou výšku a tlačítko stavitelné nožičky pusťte. Tím nožičku zaaretujete. Přední část projektoru lze naklápět v nahoru a dolů v úhlu přibližně 7 stupňů. 22 Návod k obsluze Projektory NEC LT220/240/260

23 Můžete nastavit i výšku zadní nožičky. Otáčejte zadní nožičku do požadované polohy, ale aby projektor byl v horizontální poloze, pak by vertikální vzdálenost mezi spodní stranou a podlož-kou měla být 25 mm. Nahoru Dolů Nahoru Dolů * Pokud nelze promítaný obraz nastavit tak, aby byl pravoúhlý, můžete pro přesnější nastavení použít korekci zkreslení 3D Reform. Viz. str. 24. POZOR: Stavitelné nožičky nepoužívejte pro jiný účel než pro který jsou určeny. Nesprávné používání nožiček např. jako držák nebo závěs na stěnu může vést k poškození nebo zničení projektoru. Zoom Pro zoomování obrazu použijte páčku zoomu. Ostření pro ostření použijte kroužek Focus. Projektory NEC LT220/240/260 Návod k obsluze 23

24 Korekce horizontálního a vertikálního zkreslení (3D Reform) Funkci 3D Reform můžete použít pro korekci trapézového zkreslení tak, aby vrchní i spodní část projekční plochy, či její levá a pravá část se daly zkrátit či prodloužit a promítaný obraz byl vždy pravoúhlý. Pro korekci můžete použít i myš. Najeďte myší na ten z rohů, který chcete korigovat a proveďte levý klik. Stejný postup opakujte pro zbylé 3 rohy. Pravým klikem zobrazíte potvrzovací obrazovku. 1. Promítněte snímek tak, že projekční plocha je menší než plocha promítaného obrazu. 2. Vezměte kterýkoliv z rohů promítaného obrazu a vyrovnejte jej s rohem projekční plochy. Promítaný obraz Projekční plocha (Kresba ukazuje pravý horní roh) 3. Stiskněte tlačítko 3D REFORM na dálkovém ovladači. Zobrazí se nastavovací obrazovka CORNERSTONE (nárožní kámen). POZNÁMKA: Stiskem tlačítka 3D REFORM přepínáte mezi CORNERSTONE a KEYSTONE (běžná korekce trapézového zkreslení). 4. Pomocí tlačítek SELECT!" #$ zvolte ikonu určující směr, kterým chcete, aby se pohnul rám promítaného obrazu. Projekční plocha 5. Stiskněte tlačítko ENTER. 24 Návod k obsluze Projektory NEC LT220/240/260

25 6. Použijte tlačítko SELECT!" #$ k posunu rámu promítaného obrazu jak ukazuje příklad. 7. Stiskněte tlačítko ENTER. Projekční plocha 8. Použijte tlačítko SELECT!" #$ k výběru jiné ikony, která určí směr. Projekční plocha Na obrazovce nastavení Cornerstone adjustment screen, zvolte Exit a poté OK, nebo stiskněte tlačítko CANCEL na dálkovém ovladači. Zobrazí se potvrzovací obrazovka. 9. Stiskněte tlačítko SELECT # nebo $, zvýrazněte [OK] a stiskněte ENTER. Tím je korekce zkreslení ukončena. Zvolíte-li Cancel, dojde k návratu bez uložení změn (krok 3). Zvolíte-li Reset dojde k návratu na tovární nastavení. Zvolíte-li Undo dojde k ukončení bez uložení změn. POZNÁMKA: Pro vrácení nastavených hodnot korekce 3D Reform na tovární hodnoty stiskněte a držte tlačítko 3D REFORM minimálně 2 vteřiny. POZNÁMKA: V průběhu nastavení 3D Reform, nemusí být funkce Aspect Ratio a Screen dostupné. Pokud to nastane, nejprve resetujte 3D Reform data a poté proveďte každé nastavení. Jako druhé zopakujte nastavení 3D Reform. Změna nastavení Aspect Ratio a/nebo Screen může limitovat rozsah nastavení 3D Reform. Rozsahy nastavení pro 3D Reform jsou následující: Horizontální... Max ±30 cca. (Max ±25 cca. u LT240) Vertikální... Max ±40 cca. * Dále jsou uvedeny podmínky při max. úhlu a je-li splněno vše uvedené Snímek je promítán v nastavení Wide (Zoom) Rozlišení je XGA Vyšší rozlišení než XGA limituje 3D Reform v rozsahu jeho nastavení. Položky Menu by měly být nastaveny následovně: Aspect Ratio... 4:3 Screen Type... 4:3 Screen Position... 0 Horizontal a Vertical jsou nastavovány zvlášť. Kombinace obou nastavení limituje 3D Reform v rozsahu jeho nastavení. Projektory NEC LT220/240/260 Návod k obsluze 25

26 Automatická optimalizace obrazu RGB Nastavení obrazu pomocí Auto Adjust Automatická optimalizace Pro automatickou optimalizaci obrazu RGB stiskněte tlačítko Auto Adjust. Stiskněte tlačítko Auto Adjust pro jemné doladění obrazu z počítače nebo pro odstranění vertikálních pruhů, které se mohou objevit a pro potlačení šumu v obraze, poruch a mihotání. Tato funkce nastavuje taktovací frekvence, které odstraňují horizontální průhy v obraze. Tato funkce rovněž nastavuje fázový posun pro snížení šumu v obraze, odstraňuje poruchy a mihotání obrazu. Toto nastavení může být nutné zejména v případech, kdy daný počítač připojujete k projektoru poprvé. POZNÁMKA: - některé signály se nezobrazí správně nebo jejich nastavení trvá - funkce Auto Adjust nefunguje pro komponentní a videosignál - nepovede-li se optimalizace RGB-signálu pomocí Auto Adjust, zkuste nastavit Clock (takt) a Phase (fázi) manuálně. Viz. str. 51. Ovládání hlasitosti Úroveň hlasitosti reproduktoru a AUDIO OUT mini jack na projektoru lze nastavit. zvýšení hlasitosti snížení hlasitosti Používání laserového ukazovátka Stiskem tlačítka LASER aktivujete laserové ukazovátko. POZOR: - nedívejte se do paprsku!! - nemiřte laserovým paprskem na osoby či zvířata!! 26 Návod k obsluze Projektory NEC LT220/240/260

27 Nastavení funkčního přepínače Na spodní straně prostoru pro baterie jsou dva přepínače: přepínač použitelných projektorů (1) a vypínač laserového ukazovátka (2). Ověřte používaný projektor a zvolte, zda laserové ukazovátko bude zapnuté či vypnuté a přepněte pomocí špičkou tužky. U tohoto modelu není přepínač použitelných projektorů (1) funkční. Přepínač (2) On (zapnuto): laserové ukazovátko je zapnuté (svítí, když stisknete LASER). Tovární nastavení. Off (vypnuto): laserové ukazovátko je vypnuté Laserové ukazovátko vypněte, pokud přístroj používáte v prostředí, kde se k němu mohou dostat děti. Vypnutí projektoru Pro vypnutí projektoru: Za prvé stiskněte na min. dvě vteřiny tlačítko POWER(ON/STAND BY) na přístroji nebo tlačítko POWER OFF na dálkovém ovladači. Indikátor zapnutí svítí ornažově. Po vypnutí dovětrávají větráky ještě 90 vteřin (cooling off). Za druhé, vypněte hlavní vypínač. Indikátor zapnutí svítit přestane. Poté přístroj odpojte od el. sítě. POZOR Přístroj v žádném případě nevypínejte hlavním vypínačem a neodpojujte od el. sítě v následujících případech, jinak by mohlo dojít k poškození projektoru: * Kydž svítí ikona přesýpacích hodin. * Když svítí hlášení Please wait a moment. Toto hlášení se objevuje při vypínání projektoru. * Když ještě pracuje větrák (větrák pracuje ještě 60 vteřin poté, co projektor vypnete tlačítkem POWER OFF). *Při práci s PC-kartou (indikátor PC-karty svítí). Projektory NEC LT220/240/260 Návod k obsluze 27

28 PRAKTICKÉ FUNKCE Dálkové ovládání myši Zabudované dálkové ovládání myši vám umožní ovládat myšové funkce pomocí dálkového ovladače(režim Computer). Pro návrat do operačního režimu projektoru (Projector mode) stiskněte tlačítko PJ (svítí červeně). Připojení vašeho počítače k dálkovému ovládání myši Chcete-li využít funkce dálkového ovládání myši, použijte dodávaný USB-kabel a propojte USB port (typu B) projektoru s USB portem (typu A) počítače. POZNÁMKA: V závislosti na typu propojení a typu OS instalovaného na vašem počítači, budete pro změnu nastavení muset restartovat počítač. Použití USB-portu Funkci myšového příjímače lze u počítačů PC využít pouze pod operačními systémy Windows 98, Windows ME, Windows XP nebo Windows POZNÁMKA: Po odpojení USB-kabelu vyčkejte nejméně 5 vteřin, než jej znovu připojíte. V opačném případě by počítač nemusel zabudovaný myšový přijímač identifikovat Přepínání mezi režimy Computer a Projector Tři šedá tlačítka v kresbě pracují v režimu Computer jako myšová tlačítka. V režimu Computer tlačítko PJ nesvítí. Funguje jako myš vašeho počítače Funguje jako tlačítko Select na projektoru Funguje jako pravé myšové tlačítko vašeho počítače Nesvítí Funguje jako tlačítko Cancel na projektoru Svítí červeně Funguje jako levé myšové tlačítko vašeho počítače Funguje jako tlačítko Enter na projektoru 28 Návod k obsluze Projektory NEC LT220/240/260

29 Stisknete-li tlačítko MENU, tlačítko PJ svítí červeně a indikuje, že jste v režimu Projector. Ten umožňuje ovládat menu pomocí tří tlačítek. Stisknete-li tlačítko POINTER, tlačítko PJ svítí červeně a indikuje, že jste v režimu Projector a že tlačítko SELECT!" #$ funguje jako ovládání ukazovátka nebo pro pohyb zvětšeného obrazu. Pokud nejsou po 60 vteřin stisknuta žádná tlačítka, osvětlení PJ se vypne a indikuje, že jste v režimu Computer. Pro pohyb ukazovátka nebo zvětšeného obrazu ukazovátko vypněte a pak znovu zapněte (stiskněte tlačítko POINTER dvakrát za sebou). Svítí-li tlačítko PJ a chcete rychle použít myšovou funkci, stiskněte tlačítko PJ a vraťte se do režimu Computer (tlačítko nesvítí). Během režimu Computer: Když v režimu Computer stisknete tlačítko ENTER na dvě vteřiny nebo déle a poté jej pustíte, zapnuli jste režim drag (táhnutí) a operaci lze provést jednoduše stisknutím tlačítka SELECT!" #$ (myš). Pro vypnutí režimu drag stiskněte znovu tlačítko ENTER (levý klik) nebo stiskněte tlačítko CANCEL (pravý klik). Vypnutí obrazu a zvuku Pro vypnutí obrazu a zvuku na krátkou chvíli stiskněte tlačítko Picture Mute. Opětovné stisknutí funkci vypne. Zastavení obrazu Pro zastavení (zmrazení) obrazu stiskněte tlačítko Freeze. Opětovné stisknutí funkci vypne. Použití ukazovátka Pro názornější prezentaci můžete využít až osm typů ukazovátek. Stisknětetlačítko Pointer. Zobrazí se ukazovátko. Tlačítko Select použijte pro pohyb ukazovátka. Projektory NEC LT220/240/260 Návod k obsluze 29

30 Zvětšení a pohyb obrazu Zvolenou část obrazu můžete zvětšit až na 400%: 1. Stiskněte tlačítko Pointer a zobrazte ukazovátko. 2. Ukazovátko umístěte do prostoru, který chcete zvětšit. 3. Zvětšte zvolený prostor. Stisknete-li tlačítko Magnify (+), ukazovátko se změní v lupu. Pro pohyb lupy použijte tlačítko SELECT. 4. Návrat k původní velikosti. Help (pomocné menu) Zobrazí Help Opustí Help 30 Návod k obsluze Projektory NEC LT220/240/260

31 Použití USB myši USB myš vám zjednoduší ovládání. Použít můžete běžně dostupnou USB myš. POZNÁMKA: Mohou existovat typy USB myší, které projektor nepodporuje. Ovládání menu pomocí USB myši Kurzor myši Jakmile připojíte USB myš k projektoru, objeví se myšový kurzor. Pokud myš nepoužijete po dobu 10 vteřin, kurzor zmizí. Zobrazení menu Kliknutí myšového tlačítka zobrazí menu. Kliknutí $ zobrazí roletové menu. Pro zavření menu klikněte kamkoliv na pozadí. Nastavování hodnot Položku menu můžete pomocí myšového tlačítka zvolit a nastavit. Příklady: Pro nastavení jasu (brightness) klikněte (nebo stiskněte a držte) myšové tlačítko # nebo $. Nebo klikněte a táhněte myší horizontálně po liště. Pro uložení klikněte. Zobrazení se zavře. Kliknete-li kamkoliv na pozadí, zatímco jsou zobrazena menu pro nastavení nebo dialogový rámeček, objeví se v bodě kliknutí hlavní menu. Projektory NEC LT220/240/260 Návod k obsluze 31

32 Změna loga pozadí Implicitně nastavené logo pozadí můžete změnit použitím funkce PC Card Files. POZNÁMKA: Velikost souboru musí být 256 KB nebo menší. Jiné formáty než JPEG nebo BMP nejsou dostupné. 1. Z menu zvolte [Tools] % [PC Card Files] a zobrazte seznam všech položek uložených na PCkartě. Můžete zvolit položku, kterou chcete použít jako logo pozadí. 2. Tlačítko Logo vám umožní zvolit logo z grafických souborů na PC-kartě a umístit jej jako logo pozadí. 3. Použijte tlačítka SELECT! nebo " a vyberte soubor JPEG nebo BMP. 4. Pro zvolení Logo použijte tlačítko SELECT $ a poté ". 5. Stiskněte ENTER na dálkovém ovladači či přístroji. Objeví se dialogové okno pro potvrzení. 6. Zvolte OK a stiskněte ENTER. Tím je proces změny loga pozadí ukončen. Jakmile jednou změníte logo pozadí z NEC na nějaké jiné, nelze původní logo vrátit ani použitím funkce Factory Default (návrat na tovární hodnoty). Logo NEC se nachází na přiloženém CD-ROM NEC Projector Supportware ((/Logo/ nec_b_x.jpg). (LT220 : /Logo/nec_b_s2.jpg) a lze jej do pozadí nahrát způsobem výše popsaným 32 Návod k obsluze Projektory NEC LT220/240/260

33 Kreslení do promítaného obrazu (funkce ChalkBoard - Tabule) Funkce ChalkBoard - Tabule vám umožní psát, kreslit a vytvářet zprávy do promítaného obrazu POZNÁMKA: Funkce ChalkBoard je dostupná pouze pokud používáte USB myš. Z menu zvolte [Tools] % [ChalkBoard]. Zobrazí se lišta nástrojů ChalkBoard -Tabule, která obsahuje následující ikony: Drag... Táhnutím můžete pohybovat celou lištou kliknutím na modrou část (platí pouze pro práci s USB myší). Pen... Tužka. Pro kreslení držte levé tlačítko a táhněte myší. Pro zobrazení celé palety klikněte pravým tlačítkem na ikonu tužky nebo levým na [! ]. Levým tlačítkem vybíráte jednu ze čtyř tlouštěk. Color... Barva. Umožní zvolit barvu. Kliknutím na levé tlačítko zobrazíte nabídku barev. Capture.. Zachycení. Kliknutím na levé tlačítko můžete zachytit namalovaný motiv a uložit jej na PCkartu. Eraser... Guma. Držte levé tlačítko a tažením gumujte.pro zobrazení celé palety klikněte pravým tlačítkem na ikonu gumy nebo levým na [! ]. Levým tlačítkem vybíráte jednu ze čtyř tlouštěk. Clear... Kliknutím na levé tlačítko celou kresbu vymažete. Hide... Kliknutím na levé tlačítko skryjete lištu nástrojů. Kliknutím na pravé tlačítko myši se lišta opět objeví. Exit... Vymaže celou kresbu a ukončí funkci. POZNÁMKA: Je-li zobrazenatabule, není menu dostupné. Přepnutí na jiný snímek celou kresbu vymaže. Projektory NEC LT220/240/260 Návod k obsluze 33

34 POUŽITÍ PROHLÍŽEČE (VIEWER) POZNÁMKA: Abyste mohli prohlížeč použít musíte nejprve pomocí Dynamic Image Utility 2.0 na svém PC vytvořit prezentační materiály. Dynamic Image Utility 2.0 je součástí dodávané CD NEC Projector User Supportware CD-ROM. Pokyny k instalaci naleznete v letáku u CD. Pokyny k vytváření prezentací naleznete v on-line manuálu k Dynamic Image Utility 2.0. Jak funkci prohlížeče co nejlépe využít Charakteristiky Můžete prezentovat data, zachycovat a přehrávat snímky přes projektor. Pro zobrazení prezentací připravených na počítači či k zachycení a přehrávání snímků na projektoru se používá PC-karta. Funkce prohlížeče vám umožní prohlížet snímky uložené na paměťovém médiu (v tomto návodu jde o PC-kartu) pomocí projektoru. I když není k dispozici počítač, prezentace lze provádět jednoduše přes projektor. Tato funkce je vhodná pro prezentování jak na jednání či v kanceláři, tak i pro promítání snímků z digitálního fotoaparátu. Jednoduché použití Prezentace lze spustit rychle a jednoduše pouhým vložením karty (není v objemu dodávky) Jednoduché přepínání snímků Ovládání pomocí dálkového ovladače Přeskočení na seznam snímků nebo na jakýkoliv specifický snímek Snímky vysoké kvality Vysoké rozlišení až 1024 x 768 bodů (800 x 600 u LT220) 24-bit full color playback Zobrazení snímků z digitálních fotoaparátů Jednoduchý software (pro PC) Dynamic Image Utility 2.0 pracující pod Windows 95/98/Me/XP/NT4.0 (SP3 nebo pozdější)/2000 Snímky lze vytvářet zachycením promítaného obrazu Ovládací obrazovka pro přehrávání seznamu snímků a editaci * Microsoft, Windows a PowerPoint jsou registrovanými známkami firmy Microsoft Corporation. Vkládání a vysunutí PC-karty Vkládání PC-karty PC-kartu držte horizontálně a vložte ji pomalu do slotu vrchní stranou nahoru. Jakmile je karta zcela zasunuta vysouvací tlačítko vyskočí. POZNÁMKA: PC-kartu vkládejte do slotu opatrně, na kartu netlačte silou. PC-karta (není v objemu dodávky) 34 Návod k obsluze Projektory NEC LT220/240/260

35 Vysouvání PC-karty Stiskněte vysouvací tlačítko. PC-karta trochu vyskočí. Chytněte kartu a vyjměte ji. POZNÁMKA: PC-kartu nevysouvejte pokud probíhá ukládání či načítání dat. Vysouvací tlačítko Směr vkládání PC-karty PC-karta má vrchní a spodní část a musí být vložena na slotu správným směrem. Nelze ji vložit nepsrávnou starnou nahoru či opačně. Snaha zasunout kartu do slotu jinak či silou může vést k poškození interního pinu a zničení celého slotu. Pro správné vkládání karty dbejte pokynů v návodu ke kartě. Typ PC-karty Slot PC-karty je vhodný pouze pro karty typu PCMCIA II. Projektory NEC LT220/240/260 Návod k obsluze 35

36 Ovládání funkce prohlížeče (Viewer) z projektoru (playback) Tato kapitola popisuje proces promítání snímků prezentačních dokumentů vytvořených pomocí funkce prohlížeče. Je rovněž možné vytvářet snímky přímo z obrazů promítaných projektorem. Promítání snímků (Viewer) 1. Vložte PC-kartu do slotu PC-karty. Kartu vkládejte správným směrem, tzn. šipkou označující směr vložení nahoře. * Pro vysunutí karty stiskněte vysouvací tlačítko (Eject). 2. Z menu Source Select zvolte Viewer (prohlížeč). 3. Promítejte snímky. Stisknete-li Show Folder List znamená, že při zvolení vstupu Viewer se zobrazí seznam složek na PCkartě a pokud stisknete Auto Play projektor automaticky začne přehrávat snímky od prvního snímku, který jste zvolili. Stisknete-li tlačítko MENU na dálkovém ovladači nebo na projektoru nebo kliknete-li pravým tlačítkem myši, objeví se lišta nástrojů. Lišta nástrojů obsahuje následující tlačítka: Drag... Tažením pohybujete lištou nástrojů. Platí pouze pro práci s USB myší. Prev... Návrat k předchozímu snímku nebo složce. Nebo můžete přehrávat snímky zpět v opačném pořadí. Next... Přechod na další snímek či přehrávání snímků. Play... Přehrává buď automaticky nebo manuálně v závislosti na nastavení v menu v možnostech přehrávače (Viewer options). Pokud je nastaveno Manual Play umožní vám přejít na další snímek. Stop... Umožní vám zastavit automatické přehrávání (Auto Play) nebo pokračovat v přehrávání od zvoleného snímku, pokud je navoleno Auto Play. Jump... Zobrazí seznam snímků v průběhu přehrávání. Select... Zobrazí seznam složek v průběhu přehrávání. Setup... Zobrazí dialogové okno Viewer Options na str. 2 dialogového okna Setup v menu projektoru. Delete... Vymaže zachycený snímek (snímky) nebo všechny snímky ve složce Capture. View... Přehráváte-li, skryje lištu nástrojů. Stiskem tlačítka MENU nebo kliknutím na pravé myšové tlačítko myši se lišta znovu objeví. POZNÁMKA: Není-li ve slotu PC CARD vložena karta, pak není signál a je zobrazeno pozadí - buď černé, modré nebo logo, podle nastavení. Je-li v režimu Auto Play na dálkovém ovladači stisknuto tlačítko SLIDE +/- či tlačítko #$ na projektoru, přehrávání se zastaví. Na seznamu složek lze zobrazit až 12 indexů. Složka v pravé spodní části je vždy složkou určenou exkluzivně pro zachycené snímky, ale je zobrazena pouze tehdy, když nějaké zachycené snímky obsahuje. 36 Návod k obsluze Projektory NEC LT220/240/260

37 Není-li zobrazena lišta nástrojů: Pro zobrazení složek na PC-kartě, která je ve slotu PC-karty projektoru stiskněte tlačítko FOLDER LIST nebo tlačítko SLIDE LISTna dálkovém ovladači. Multikurzor (modré značky) Číslo stávající složky Číslo stávajícího snímku Počet všech snímků ve složce Pro postup do další složky nebo pro návrat do předchozí složky stiskněte tlačítko SLIDE +/-. Pro postup na další snímek nebo pro návrat k předchozímu snímku stiskněte tlačítko SLIDE +/-. Kurzor snímku (zelené značky) Projektory NEC LT220/240/260 Návod k obsluze 37

38 POZNÁMKA: Pro výběr složek či snímků můžete použít rovněž tlačítka # a $ na dálkovém ovladači. Použijete-li tlačítka # a $ na dálkovém ovladači pro úkony prohlížeče (Viewer), stiskněte tlačítko PJ a přepněte do režimu Projector.Tlačítko PJ přitom svítí červeně. Funguje jako tlačítko Select na projektoru Svítí červeně Režim Auto Play Je-li v menu ve Viewer Options zvolena možnost Auto Play, lze snímky přehrávat automaticky. Můžete i specifikovat interval mezi 5 a 300 vteřinami. Přímé přepínání na snímky z jiných vstupních režimů S touto funkcí je možné v průběhu promítání z videa či počítače přepínat přímo na snímek. Příklad: Pokud prezentujete a kombinujete statické snímky s pohyblivými např. z videa, pak je možné jednoduché přepínání mezi snímky z prohlížeče a z videa pomocí tlačítka Viewer. POZNÁMKA: I když přepnete stávající zdroj Viewer na jiný zdroj signálu, snímek prohlížeče zůstává zachován. Vrátíte-li se zpět na prohlížeč, snímek se opět objeví. Řízení editace PC karty nelze provádět z projektoru. Použijte program Dynamic Image Utility 2.0. Prohlížení digitálních snímků Digitální snímky snímky lze pomocí prohlížeče přehrávat za těchto podmínek: Lze-li snímek uložit na PC-kartě s formátem MS-DOS Lze-li snímek uložit ve formátu, který prohlížeč (Viewer) podporuje. Prohlížeč hledá v adresářích karty a položky ve formátech JPEG a BMP rozeznává jako snímky. Prohledávané adresáře jsou adresáře vzdálené na dva kroky od kořenového adresáře a hledané snímky jsou snímky uložené v prvých 12 souborech v adresáři. Je možné pouze přepínání souborů a snímků. POZNÁMKA: Maximální počet obrátků, které lze rozeznat jako snímky v rámci jednoho adresáře je 128. Ukládání snímků zobrazených projektorem na PC-kartě (zachycení - Capture) Funkce zachycení - Capture vám umožní zachytit snímek ze zdroje, který je momentálně promítán. Snímek je zachycen jako JPEG na PC-kartě. Zvolíte-li Capture z menu, objeví se lišta nástrojů. Snímek můžete zachytit, není-li zobrazeno menu, přímo s použitím lišty. Lišta obsahuje následující tlačítka: Drag... Táhnutím můžete pohybovat celou lištou kliknutím na modrou část (platí pouze pro práci s USB myší). Capture... Zachytí snímek a uloží jej jako soubor JPEG na PC-kartu Freeze... Zastaví (zmrazí) snímek. Exit... Ukončí funkci Capture. 38 Návod k obsluze Projektory NEC LT220/240/260
