1 HT 1000 Projektor pro domácí kino Česky

2 DŮLEŽITÉ INFORMACE Bezpečnostní opatření Před používáním vašeho projektoru NEC HT1000 si tento manuál pečlivě prostudujte. Manuál uschovejte pro pozdější možné použití. Výrobní číslo vašeho projektoru je uvedeno na štítku na pravé straně přístroje. Číslo si poznamenejte zde: POZOR Pro vypnutí přístroje odpojte přístroj od elektrické sítě. Protože tento projektor je zařízení připojované k elektrické síti, měla by se zásuvka nacházet blízko přístroje a měla by být lehce dostupná. POZOR Aby se snížilo riziko úrazu elektrickým proudem, neodnímejte kryt přístroje. Nenacházejí se zde žádné části opravitelné uživatelem. Obraťte se na autorizovaný servis NEC. Rušení VAROVÁNÍ Toto zařízení bylo testováno a shledáno vyhovujícím limitům pro digitální zařízení třídy A, dle části 15 pravidel FCC. Tyto limity jsou vytvořeny aby zajistily přijatelnou ochranu proti škodlivému rušení, pokud je zařízení provozováno v komerčním prostředí. Toto zařízení generuje, používá a může vyzařovat energii rádiové frekvence a pokud není instalováno a provozováno v souladu s návodem k použití, může způsobit rušení rádiových komunikací. Používání tohoto zařízení v obytných oblastech může způsobit škodlivé poruchy a v tomto případě bude uživatel muset tyto poruchy na své vlastní náklady korigovat.pokud toto zařízení způsobuje rušení příjmu rádiového či televizního signálu, pak by se uživatel měl pokusit korigovat tyto poruchy pomocí následujících opatření: - přesměrování antény pro příjem rádia či TV - přemístění zařízení s ohledem na přijímač - zapojení zařízení do jiné zásuvky tak, aby zařízení a přijímač byly zapojeny každý do jiného okruhu - připevnění kabelových konektorů pomocí upevňovacích šroubů Symbol varuje uživatele před přítomností neizolovaného nebezpečného napětí ve vnitřní části výrobku, které může být dostatečně vysoké, aby došlo k úderu elektrickým proudem. Symbol upozorňuje uživatele na důležité provozní či servisní pokyny (pokyny o údržbě) v podkladech, které přístroj doprovázejí. VAROVÁNÍ ABY NEDOŠLO KE VZNIKU POŽÁRU NEBO K ÚDERU ELEKTRICKÝM PROUDEM NEVYSTAVUJTE TOTO ZAŘÍZENÍ DEŠTI NEBO VLHKOSTI. NEPOUŽÍVEJTE ZÁSTRČKU TOHOTO PŘÍSTROJE S TAKOVÝM PRODLUŽOVACÍM KABELEM ČI ZÁSUVKOU, DO KTERÉ SE NEDÁ VIDLICE ZÁSTRČKY PLNĚ ZASTRČIT. PŘÍSTROJ NEOTEVÍREJTE, UVNITŘ SE NACHÁZEJÍ SOUČÁSTKY POD VYSOKÝM NAPĚTÍM. VEŠKERÝ SERVIS PŘENECHEJTE AUTORIZOVANÉM SERVISU NEC. Důležitá bezpečnostní upozornění Následující odstavce důkladně prostudujte a řiďte se podle nich. Instalace 1. Pro optimální výkon přístroj instalujte v zatemněné místnosti. 2. Projektor postavte na pevný, rovný podklad na suchém místě daleko od prachu a vlhkosti. 3. Projektor neinstalujte na přímém slunečním světle, v blízkosti větrání či topení. Přístroj neprovozujte v zakouřeném prostředí, zejména cigaretový kouř může vést k poškození optických částí přístroje. Takovéto poškození nemusí být pokryto zárukou. 4. Vystavování přímému slunečnímu světlu, kouři nebo páře může poškodit vnitřní komponenty přístroje. 5. Zacházejte s projektorem opatrně. Pád nebo rána může přístroj poškodit. 6. Na projektor nepokládejte těžké předměty. 7. Pokud si přejete instalaci projektoru pod strop: a) nikdy neprovádějte instalaci sami. b) strop musí být dostatečně pevný aby unesl projektor a instalace musí být v souladu s místními předpisy. c) projektor musí být instalován kvalifikovaným servisním personálem NEC. d) pro další informace kontaktujte svého prodejce. 2 Návod k obsluze Projektor NEC HT1000

3 Prevence vzniku požáru a el. úderu 1. Ujistěte se, že je zajištěno příslušné odvětrávání a že větrací průduchy přístroje nejsou zakryté. Mezi stěnou a projektorem nechejte prostor asi 10 cm. 2. Zabraňte, aby dovnitř projektoru zapadly cizí předměty. Pokud se tak stane, nepokoušejte se je sami vyjmout. Do projektoru nevsunujte žádné kovové předměty jako např. šroubováky nebo drátky. Spadne-li vám něco do přístroje, projektor odpojte od sítě a kontaktujte autorizovaný servis NEC. Po vypnutí čekejte alespoň 90 vteřin. Poté odpojte síťový kabel a před vlastní výměnou nechejte přístroj alespoň 60 minut vyhladnout. Co balení obsahuje? Překontrolujte, zda balení obsahuje všechny díly. Budete-li něco postrádat, kontaktujte svého prodejce. Originální balení uschovejte pro event. další použití. 3. Na projektor nestavte žádné tekutiny. 4. Nikdy se nedívejte do objektivu, pokud je přístroj zapnutý. Mohlo by dojít k poškození zraku. 5. Do světelného paprsku nevkládejte předměty jako lupy či zrcadla. Mohlo by dojít k odražení světla a poškození zraku či ke vzniku požáru. 6. Je-li projektor zapnutý, nezakrývejte objektiv. Světlo na výstupu objektivu je velmi horké, hrozí nebezpečí spálení. 7. Provoz v zakouřeném prostředí může vést k poškození přístroje, které nepokrývá záruka. Nechávejte svůj přístroj pravidelně a dostatečně často odborně vyčistit. 8. Projektor je konstruován pro práci se zdrojem V nebo V 50/60 Hz. Překontrolujte zda tyto parametry souhlasí s napětím vaší sítě. 9. Chraňte síťový kabel před poškozením. Poškozený kabel může způsobit požár nebo elektrický úder. 10. Nepoužíváte-li projektor delší dobu, síťový kabel odpojte. POZOR 1. Je-li projektor zapnutý, nedotýkejte se výstupu větráků. Vystupující vzduch je horký, nebezpečí spálení. 2. Nastavovací nožičky používejte pouze pro daný účel. Chytání či věšení projektoru za ně může projektor poškodit. 3. V případě dlouhodobého používání přístroje zapněte režim vyššího výkonu větrání - High Speed Fan Mode. 4. Přístroj v žádném případě neodpojujte od sítě v následujících případech, jinak by mohlo dojít k poškození projektoru: * Když svítí symbol přesýpacích hodin * Svítí-li nápis Please wait a moment * Dokud pracuje větrák (větrák pracuje ještě 90 vteřin poté, co projektor vypnete) 5. Nevysouvejte PC-kartu dokud jsou na ni ukládána data. Mohlo by dojít k poškození dat. Výměna výbojky Výbojku vyměňte dle popisu na str. 67. Výbojku vyměňte jakmile se objeví hlášení The lamp has reached the end of its usable life. Please replace the lamp ( Výbojka dosáhla konce životnosti. Prosím vyměňte výbojku ). Používání výbojky po dosažení konce životnosti může vést k výbuchu výbojky a poškození přístroje. V takovém případě kontaktujte autorizovaný servis NEC nebo svého prodejce. Projektor NEC HT1000 Návod k obsluze 3

4 OBSAH DULEŽITÉ INFORMACE Bezpečnostní upozornění... 2 Co balení obsahuje?... 3 ÚVOD Úvodní informace... 5 Názvy částí... 6 Přidělání krytky objektivu... 6 Vrchní strana... 7 Panel s konektory... 8 Dálkový ovladač a jeho části... 9 Instalace baterií do dálkového ovladače Pokyny k dálk. ovladači Operační dosah INSTALACE A PRIPOJENÍ Nastavení projektoru a projekční plochy Výběr umístění Projekční vzdálenost a velikost proj. plochy Připojování Schéma připojení Připojení videorekordéru n. přehr. laserdisků Připojení přehrávače DVD Připojení počítače PC a Mac Digitální signál DVI Připojení kabelu k el. síti PROMÍTÁNÍ (ZÁKLADNÍ OPERACE) Zapnutí projektoru Výběr zdroje signálu Nast. velikosti a polohy obrazu Korekce vert. a horizont. trapéz. zkr. (3DReform) Automat. optimalizace obrazu RGB Ovládání hlasitosti Vypnutí projektoru PRAKTICKÉ FUNKCE Použití funkce Sweet Vision Použití Zoom Position Vypnutí obrazu a zvuku Zastavení obrazu Zvětšení a pohyb obrazu Help (nápověda) Změna loga pozadí POUŽITÍ PROHLÍŽEČE (VIEWER) Jak funkci co nejlépe používat Ovládání fce prohlížeče z projektoru (playback) Promítání snímků (Viewer) Režim Auto Play Přímé přep. na snímky z jiných vstup. režimů Prohlížení digitálních snímků Ukládání snímků zobrazených projektorem na PCkartě (Capture) Vymazání zachycených snímků Použití funkce PC Card Files POUŽITÍ MENU V OBRAZE Základní úkony Použití nabídky (menu) Uživatelská úprava menu Struktura menu Prvky menu Vkládní alfanumer. znaků s použitím menu Popis a funkce menu Volba zdroje Video/S-video/Component/RGB/DVI (digital) Viewer/Entry List Možnosti obrazu Poměr stran Maskování (blanking) Nastavení polohy a taktu Zoom Position Volba rozlišení Volba procenta overscanu Volba úrovně videofiltru Volba úrovně potlačení šumu Volba typu signálu Správa obrazu Obraz Uživatelské nastavení Volba referenčního nastavení Volba režimu korekce gammy Volba korekce barev Nastavení barevné teploty a úrovně bílé Možnosti obrazu Sweet Vision/3D Y/C separace/deinterlace/ Black Expansion/Contrast Enhancement Možnosti projektoru Použití 3D Reform Keystone Cornerstone Menu [Strana 1] Menu [Strana 2] Setup [Strana 1] Setup [Strana 2] Setup [Strana 3] Setup [Strana 4] Setup [Strana 5] Volba poměru stran a polohy obrazu (Screen) Nastavení síťového režimu (LAN) IP adresa Mail Status Heslo Bezpečnost Nástroje Nápověda Návrat k továrním parametrům ÚDRŽBA Výměna výbojky Čištění PORADCE PŘI POTÍŽÍCH Hlášení indikátorů (Power/Status/Lamp) Obecné problémy & řešení SPECIFIKACE Rozměry Návod k obsluze Projektor NEC HT1000

5 ÚVOD Úvodní informace Tato kapitola vás seznámí se základními parametry vašeho nového projektoru HT1000 a popíše základní funkce přístroje. Gratulujeme vám k zakoupení projektoru NEC HT1000 Projektor HT1000 je nejsofistikovanější jednočipový DLP TM projektor firmy NEC určený pro komerční i domácí zábavu. HT1000 vám umožní promítat obrázky z vašeho videorekordéru, DVD přehrávače, snímací a digitální kamery či přehrávače laserdisců, PC nebo Macintoshe (jak normálního tak přenosného), Přístroj můžete nainstalovat jak na stole, tak pod stropem *1, nebo jako zadní projekci. A co víc - váš projektor nese značku NEC. A to znamená spolehlivost a kvalitu. Přístroj má celou řadu funkcí: Fenomenální kontrastní poměr 3000:1s variabilní IRISvám umožní nejjemnější ladění kontrastu Nově vyvinutá technologie 3D Reform vám umožní korekci trapézového zkreslení v horizontálním i vertikálním směru tak, že obraz je vždy pravoúhlý, i když přístroj sám je mimo osu projekční plochy. Technologie SweetVision TM pro lepší obraz, zářivější barvy a černou bohatší na detaily Technologie zpracování videa DCDi firmy Faroudija Poměr obrazu 16:9 i 4:3 Kompatibilita HDTV, SDTV 3D 10-bitový videodekodér pro rozšířenou úroveň černé barvy a adaptivní korekce gammy Zabudovaný prohlížeč (Viewer) umožňuje prezentovat bez použití počítače Zabudované reproduktory s 3D zvukem Jednoduchá instalace a obsluha Vysoce výkonná výbojka s dlouhou životností Prodloužená životnost výbojky díky režimu Eco Zapouzdřená optika snižuje náročnost údržby i při provozu v prašném prostředí Bezdrátový dálkový ovladač Síťová způsobilost přes síťovou kartu Bezpečnostní ochrana heslem a bezpečnostními funkcemi. Heslo a bezpečnostní funkce ochraňují přístroj před zneužitím cizími osobami. Volba celé řady videorežimů Ovládání projektoru počítačem přes PC Control Port POZNÁMKA: Kompozitní videostandardy jsou následující: NTSC: americký TV standard pro USA a Kanadu PAL: TV standard používaný v západní Evropě PAL-N: TV standard používaný v Argentině, Paraguayi a Uruguayi PAL-M: TV standard používaný v Brazílii PAL60: TV standard pro reprodukci NTSC na TV s PALem. SECAM: TV standard používaný ve Francii a východní Evropě NTSC 4.43: TV standard používaný v zemích středního východu Projektor můžete použít jak pro přední, tak pro zadní projekci a můžete jej zavěsit i pod strop Extrémně přesná kompresní technologie Advanced AccuBlend firmy NEC generuje ostrý obraz i pro HDTV 1080p (1920 x 1080) *2 Podporuje většinu signálů typu IBM VGA, SVGA, XGA, SXGA (s Advanced AccuBlend) *2, Macintosh, komponentních signálů (YCbCr/ YPbPr) a dalších RGB-signálů o horizontální frekvenci od 24 do 69 khz a vertikální frekvenci od 50 do 88 Hz. To zahrnuje i standardní videosignály NTSC, PAL, PAL-N, PAL-M, PAL- 60, SECAM a NTSC 4.43 Moderní design přístroje je kompaktní, jednoduše přenosný a hodí se do každé kanceláře, zasedací místnosti či auditoria. *1 Instalaci pod strop neprovádějte sami. Instalaci projektoru pod strop smí provádět pouze kvalifikovaný personál. Více informací obdržíte u Vašeho autorizovaného prodejce projekční techniky NEC. *2 HDTV 1080p (1920 x 1080) a HDTV 720p (1280 x 720) se zobrazují pomocí technologie Advanced AccuBlend firmy NEC. Digital Light Processing, DLP, Digital Micromirror Device a DMD jsou ochrannými známkami firmy Texas Instruments. Výše uvedené specifikace jsou s výhradou změn bez předchozího upozornění. Faroudja je registrovanou ochrannou známkou firmy Faroudja Laboratories,Inc. DCDi je ochrannou známkou firmy Faroudja Laboratories, Inc. Všechny ostatní ochranné známky jsou ve vlastnictví příslušných majitelů. Výše uvedené specifikace jsou s výhradou změn bez předchozího upozornění. Projektor NEC HT1000 Návod k obsluze 5

6 Názvy částí Čidlo dálk. ovládání (viz. str.10) Kroužek ostření (viz. str. 24) Ovládací tlačítka (viz. str. 7) Větrání (vstup) Větrání (výstup) Zde vystupuje horký vzduch Bezpečnostní zdířka * Páčka zoomu (viz. str. 24) Tlačítko stavitelné nožičky (viz. str. 23) Stavitelná nožička (viz. str. 23) Krytka objektivu Držadlo Objektiv Páčka Iris (viz. str. 24) * Tato zdířka podporuje bezpečnostní systém MicroSaver. MicroSaver je registrovanou ochrannou známkou firmy Kensington Micro-ware Inc. Logo je ochrannou známkou a je majetkem firmy Kensington Microware Inc. Přidělání krytky objektivu k přístroji 1. Tkanici protáhněte otvorem v krytce a zauzlujte. 2. Pomocí upínacího nýtu přidělejte tkanici k projektoru. Tlačítko vysunutí PC-karty Slot PC-karty Reproduktor (2W) Čidlo dálk. ovládání (viz. str.10) Kryt výbojky (viz. str. 67) Šroub krytu výbojky Zadní nožička Zadní nožička Otáčením nastavujte výšku (viz. str. 23) Konektor el. přívodu Zde připojte dodávaný el. kabel (viz. str. 19) Hlavní vypínač Po zasunutí kabelu do el. sítě zapnete tímto tlačítkem projektor. Indikátor POWER se rozsvítí oranžově a přístroj je v režimu stand-by (viz. str. 20) 6 Návod k obsluze Projektor NEC HT1000

7 Vrchní strana 1 Tlačítko Power (ON / STAND BY) Zapíná/vypíná projektor je-li v režimu standby. POZNÁMKA: Pro vypnutí projektoru tlačítko stiskněte a držte jej stlačené po dobu min. 2 vteřin. 2 Indikátor Status (stav) Rychlým červeným blikání indikuje chybu, nesprávně nainstalovaný kryt výbojky nebo přehřátí projektoru. Svítí-li nepřetržitě oranžově indikuje, že jste stiskli tlačítko na přístroji při zapnutém zámku tlačítek (Control Panel Key Lock). Další informace na str Indikátor Power Svítí-li indikátor zeleně, je LCD projektor zapnutý; svítí-li oranžově, je v režimu standby (připravenost). Viz. str Tlačítko Source (zdroj) Tlačítko použijte pro volbu zdroje signálu - VCR, DVD, PC nebo Viewer. Rychý stisk zobrazí přehled zdrojů (Source List). Při každém stisku tlačítka na min. JEDNU vteřinu se vstupní zdroj přepne v pořadí: Video % S-video % Component % RGB % DVI (DIGITAL) % Viewer (prohlížeč) % Video... Není-li na vstupu signál, přeskočí se. 5 Tlačítko Auto Adjust (automatické nastavení) Tlačítko stiskněte pro nastavení H/V-polohy a taktu/fáze pro optimální obraz. Některé signály nemusí být zobrazeny správně. Nastavení může trvat několik vteřin. 8 Tlačítko Cancel (zrušení) Slouží pro opuštění menu. Jste-li v režimu nastavování, stlačením se vrátíte na předchozí hodnoty. 9 Tlačítka Select (!" #$) (+)(-) / Hlasitost!": pro výběr položky, kterou chcete nastavovat. Neobjeví-li se menu, tlačítka fungují jako ovládání hlasitosti. #$: pro změnu úrovně zvolené položky. Stisk tlačítka $ vykoná výběr. Není-li zobrazeno menu nebo ukazatel prohlížeče (Viewer bar), lze tlačítka použít pro volbu snímku nebo přetáhnout kurzor v seznamu složek nebo snímků. 10 Tlačítko Menu Zobrazí nabídku (menu) v obraze. 11 Indikátor LAMP Bliká-li rychle červeně, znamená to varování, že výbojka překročila provozní dobu 1500 hod. (v režimu Eco 2000 hod.) Doporučujeme vyměnit výbojku co nejdříve (viz. str. 67). Svítí-li zeleně, indikuje, že výbojka je v režimu Eco. Další viz. str Tlačítko 3D REFORM Zapíná funkci 3D Reform, která umožňuje korekci trapézového skreslení. 6 Indikátor přístupu PC-karty Při přístupu k PC-kartě svítí. 7 Tlačítko Enter Provede váš výběr. Projektor NEC HT1000 Návod k obsluze 7

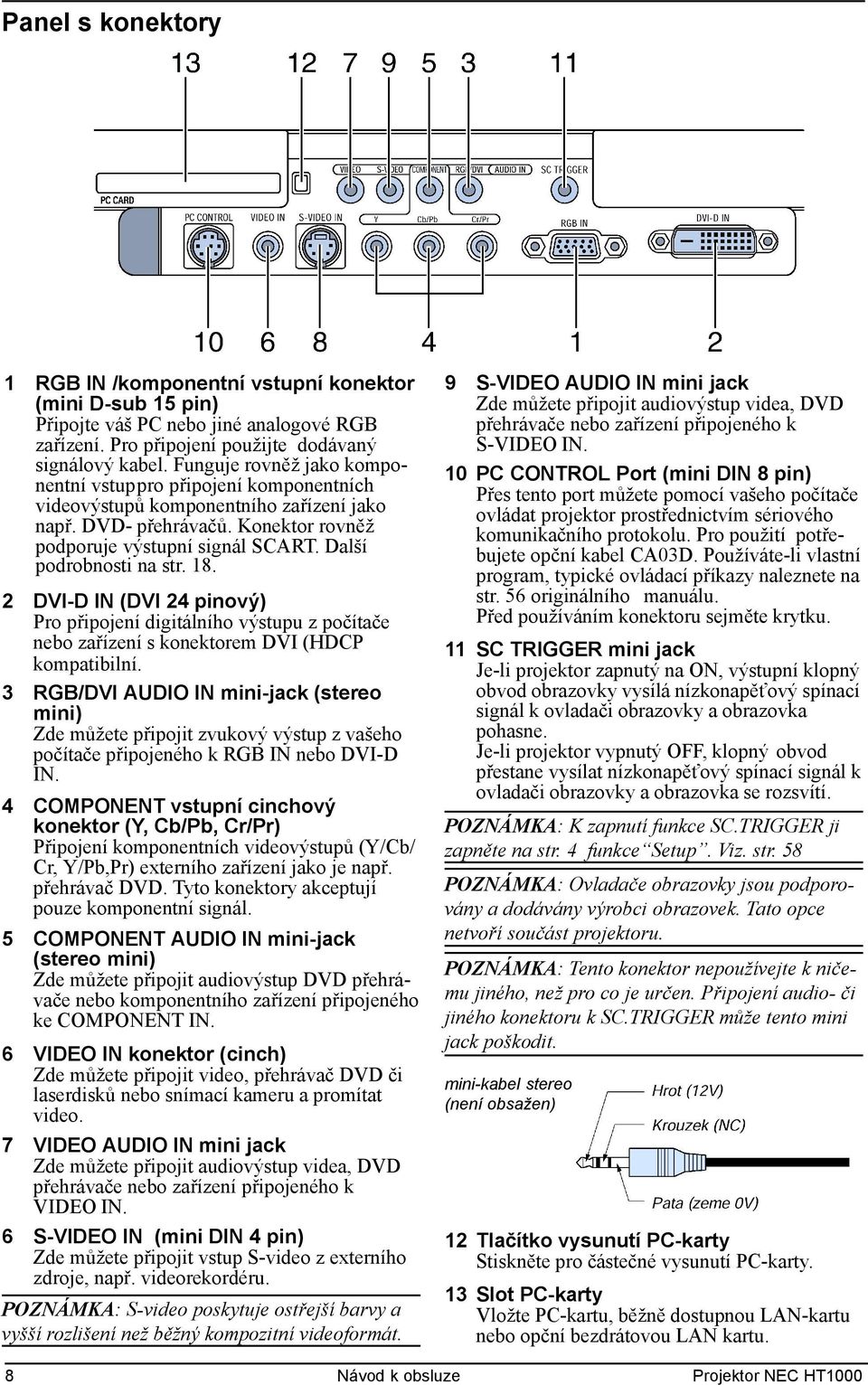

8 Panel s konektory 1 RGB IN /komponentní vstupní konektor (mini D-sub 15 pin) Připojte váš PC nebo jiné analogové RGB zařízení. Pro připojení použijte dodávaný signálový kabel. Funguje rovněž jako komponentní vstuppro připojení komponentních videovýstupů komponentního zařízení jako např. DVD- přehrávačů. Konektor rovněž podporuje výstupní signál SCART. Další podrobnosti na str DVI-D IN (DVI 24 pinový) Pro připojení digitálního výstupu z počítače nebo zařízení s konektorem DVI (HDCP kompatibilní. 3 RGB/DVI AUDIO IN mini-jack (stereo mini) Zde můžete připojit zvukový výstup z vašeho počítače připojeného k RGB IN nebo DVI-D IN. 4 COMPONENT vstupní cinchový konektor (Y, Cb/Pb, Cr/Pr) Připojení komponentních videovýstupů (Y/Cb/ Cr, Y/Pb,Pr) externího zařízení jako je např. přehrávač DVD. Tyto konektory akceptují pouze komponentní signál. 5 COMPONENT AUDIO IN mini-jack (stereo mini) Zde můžete připojit audiovýstup DVD přehrávače nebo komponentního zařízení připojeného ke COMPONENT IN. 6 VIDEO IN konektor (cinch) Zde můžete připojit video, přehrávač DVD či laserdisků nebo snímací kameru a promítat video. 7 VIDEO AUDIO IN mini jack Zde můžete připojit audiovýstup videa, DVD přehrávače nebo zařízení připojeného k VIDEO IN. 6 S-VIDEO IN (mini DIN 4 pin) Zde můžete připojit vstup S-video z externího zdroje, např. videorekordéru. POZNÁMKA: S-video poskytuje ostřejší barvy a vyšší rozlišení než běžný kompozitní videoformát. 9 S-VIDEO AUDIO IN mini jack Zde můžete připojit audiovýstup videa, DVD přehrávače nebo zařízení připojeného k S-VIDEO IN. 10 PC CONTROL Port (mini DIN 8 pin) Přes tento port můžete pomocí vašeho počítače ovládat projektor prostřednictvím sériového komunikačního protokolu. Pro použití potřebujete opční kabel CA03D. Používáte-li vlastní program, typické ovládací příkazy naleznete na str. 56 originálního manuálu. Před používáním konektoru sejměte krytku. 11 SC TRIGGER mini jack Je-li projektor zapnutý na ON, výstupní klopný obvod obrazovky vysílá nízkonapěťový spínací signál k ovladači obrazovky a obrazovka pohasne. Je-li projektor vypnutý OFF, klopný obvod přestane vysílat nízkonapěťový spínací signál k ovladači obrazovky a obrazovka se rozsvítí. POZNÁMKA: K zapnutí funkce SC.TRIGGER ji zapněte na str. 4 funkce Setup. Viz. str. 58 POZNÁMKA: Ovladače obrazovky jsou podporovány a dodávány výrobci obrazovek. Tato opce netvoří součást projektoru. POZNÁMKA: Tento konektor nepoužívejte k ničemu jiného, než pro co je určen. Připojení audio- či jiného konektoru k SC.TRIGGER může tento mini jack poškodit. mini-kabel stereo (není obsažen) 12 Tlačítko vysunutí PC-karty Stiskněte pro částečné vysunutí PC-karty. 13 Slot PC-karty Vložte PC-kartu, běžně dostupnou LAN-kartu nebo opční bezdrátovou LAN kartu. 8 Návod k obsluze Projektor NEC HT1000

9 Dálkový ovladač a jeho části 1 Infračervený vysílač Namiřte dálkový ovladač na čidlo projektoru. 2 LED Bliká, je-li stisknuto nějaké tlačítko. 3 Tlačítko POWER ON (zapnuto) Zapíná projektor, je-li zapnutý hlavní vypínač. POZNÁMKA: Pro zapnutí projektoru stiskněte tlačítko POWER ON a držte jej stlačené po dobu min. 2 vteřin. 4 Tlačítko POWER OFF (vypnuto) POZNÁMKA: Pro vypnutí projektoru stiskněte tlačítko POWER OFF a držte jej stlačené po dobu min. 2 vteřin. 5 Tlačítko VIDEO Tlačítkem zvolíte zdroj video, přehrávač DVD či laserdisků nebo snímací kameru 6 Tlačítko S-VIDEO Tlačítkem zvolíte zdroj S-video, přehrávač DVD či laserdisků nebo snímací kameru 7 Tlačítko COMPONENT Tlačítkem zvolíte zdroj signálu z komponentního zařízení připojeného na vstup COMPONENT. 8 Tlačítko RGB Tlačítkem zvolíte zdroj signálu RGB z počítače nebo počítačového zařízení připojeného na vstup RGB INPUT. 9 Tlačítko AUTO ADJ (aut. nastavení) Tlačítko stiskněte pro nastavení optimálního obrazu ze zdroje RGB. Některé signály nemusí být zobrazeny správně. Nastavení může trvat několik vteřin. Viz. str Tlačítko DVI Tlačítkem zvolíte zdroj signálu DVI z počítače nebo jiného zařízení. 11 Tlačítko MENU Zobrazí menu. 12 Tlačítka SELECT #$!"!": pro výběr položky, kterou chcete nastavovat. #$: pro změnu úrovně zvolené položky. Stlačení $ vykoná výběr. Není-li zobrazeno menu nebo ukazatel prohlížeče (Viewer bar), lze tlačítka použít pro volbu snímku nebo přetáhnout kurzor v seznamu složek nebo snímků. 13 Tlačítko ENTER Použijte tlačítko pro potvrzení vaší volby v menu. 14 Tlačítko Cancel (pravý klik) Použijte tlačítko pro opuštění menu. Při nastavování vykoná návrat na poslední potvrzenou hodnotu. 15 Tlačítko ASPECT (poměr) Tlačítko použijte pro zobrazení okna nastavení poměru stran obrazu. Viz. str Tlačítko FREEZE (zastavení obrazu) Krátkodobé zastavení obrazu. 17 Tlačítko 3D REFORM Tlačítko použijte aktivaci funkce 3D Reform umožňující korekci trapézového zkreslení. Viz. str Tlačítko EFFECTOR Tlačítko použijte pro zobrazení nastavovací obrazovky funkce Sweet Vision. Nastavení funkce Sweet Vision můžete provádět též v Setupu v menu. Viz. str Tlačítko PICTURE Tlačítko použijte pro zobrazení okna nastavení obrazových parametrů. Viz. str Tlačítko POSITION Nastavuje polohu zazoomovaného snímku. Viz. str. 29. Projektor NEC HT1000 Návod k obsluze 9

10 21 Tlačítko MAGNIFY +/- (zvětšení) Pro zvětšení obrazu až na 400%. Středem zvětšované plochy je střed obrazu. Je-li obraz zvětšen, můžete s ním hýbat pomocí tlačítek SELECT #$!". Viz. str Tlačítko HELP (nápověda) Provádí online nápovědu. 23 Tlačítko PIC-MUTE (vypnutí obrazu) Krátkodobé vypnutí obrazu a zvuku. 25 Tlačítko VIEWER (prohlížeč) Stlačení zvolíte jako zdroj signálu prohlížeč. 26 Tlačítko SLIDE +/- (snímek) Stlačením (+) zvolíte následující složku nebo snímek, stlačením (-) předchozí. Viz. str Tlačítko FOLDER LIST (seznam složek) Stlačením zobrazíte seznam složek na PCkartě. Viz. str POZNÁMKA : Je-li zobrazeno menu, stisk tlačítka 29 Tlačítko SLIDE LIST (seznam snímků) vypne obraz a zvuk bez vypnutí menu. Stlačením zobrazíte seznam snímků na PC- 24 Tlačítko VOLUME +/- (hlasitost) kartě. Viz. str Zvýšení hlasitosti (+), snížení hlasitosti (-). Instalace baterií do dálkového ovladače 1. Opatrně stiskněte a otveřete kryt baterií. Pokyny k dálkovému ovladači S ovladačem zacházejte opatrně. Dostane-li se do styku s vodou, co nejrychleji jej vysušte. Zabraňte styku s přílišným teplem a vlhkostí. Nepoužíváte-li ovladač po dlouhou dobu, baterie vyjměte. Vkládejte baterie správně. Nekombinujte staré a nové baterie ani různé typy baterií. 2. Vyjměte staré baterie a nainstalujte nové (velikost AA). Dbejte na správnou polaritu (+ na +, - na -). Operační dosah 3. Vraťte kryt baterií na jeho místo.nekombinujtestaré a nové baterie. Infračervený dálkový ovladač funguje na vzdálenost přes 7 m v přímé viditelnosti mezi projektorem a ovladačem a v úhlu 60 od čidla na projektoru. Jsou-li mezi projektorem a ovladačem překážky (předměty), nemusí projektor reagovat resp. může reagovat nesprávně. Stejně tak, pokud na čidlo dopadá silné světlo. Řádnou funkčnost ovladače mohou ovlivnit i slabé baterie. POZNÁMKA: Stlačení a držení tlačítek SELECT (!" #$) v průběhu výměny může způsobit nefunkčnost dálkového ovladače. V takovém případě baterie vyjměte a nainstalujte znovu aniž byste tiskli SELECT. 10 Návod k obsluze Projektor NEC HT1000

11 INSTALACE A PŘIPOJENÍ Tato kapitola popisuje jak nastavit projektor a jak připojit zdroje audio a video. Nastavení a provoz projektoru jsou jednoduché. Před tím než projektor zapnete ale musíte: 1. Nastavit projekční plochu a projektor 2. Připojit k projektoru videopřístroj. Viz. str Připojit dodávaný síťový kabel. Viz. str. 19. POZNÁMKA: Než budete projektor někam přenášet, ujistěte se, že kabely jsou odpojeny. Pokud přístroj nepoužíváte, zakryjte objektiv víčkem. Nastavení projektoru a projekční plochy Výběr umístění Čím dál je projektor od projekční plochy či zdi, tím větší je obraz. Minimální obraz má úhlopříčku asi 0,8 m a to při vzdálenosti projektoru asi 1 m od projekční plochy. Největší možný obraz má úhlopříčně asi 5,08 m při vzdálenosti asi 7 m. Podrobnosti úvádí graf. POZNÁMKA: Vzdálenosti pro formát plochy 4:3. Projektor NEC HT1000 Návod k obsluze 11

12 Projekční vzdálenost a velikost projekční plochy Graf ukazuje příslušné vzdálenosti mezi projektorem a projekční plochou. Pro určení polohy projektoru při jeho instalaci použijte tabulku. Graf vzdáleností Šířka projekční plochy Úhlopříčka Výška projekční plochy Střed projekční plochy Spodní hrana projekční plochy Střed objektivu Projekční úhel (α) Projekční vzdálenost (C) B = vertikální vzdálenost mezi středem objektivu a středem projekční plochy C = projekční vzdálenost D = vertikální vzdálenost mezi středem objektivu a spodní částí projekční plochy α = projekční úhel POZNÁMKA: Vzdálenosti se mohou lišit o +/- 5% 4:3 POZNÁMKA: Snímek formátu 16:9 je podporován v rozmezí výše uvedených hodnot. 12 Návod k obsluze Projektor NEC HT1000

13 VAROVÁNÍ Instalaci projektoru pod strop smí provádět pouze kvalifikovaná osoba. Kontaktujte svého prodejce projekční techniky NEC. * Nepokoušejte se projektor instalovat sami. Projektor používejte pouze na pevném, rovném podkladu. V případě pádu projektoru na zem můžedojít k jeho poškození či zničení. Nepoužívejte LCD projektor v prostředí, kde jsou velké rozdíly teplot. Projektor provozujte v teplotním rozmezí od 5 C do 35 C. Nevystavujte projektor vlhkosti, prachu nebo kouři. Zajistěte dostatečnou cirkulaci vzduchu kolem projektoru. Nezakrývejte ventilační otvory na straně a přední části přístroje, aby nedošlo k přehřátí projektoru. Promítání pomocí zrcadla Zrcadlo vám umožní získat větší obraz, zejména v pří-padě zabudování projektoru do boxu pro zadní projekci. Konzultujte svého prodejce projekční techniky NEC. Promítáte-li přes zrcadlo a potřebujete inverzní obraz, použijte tlačítka MENU a SELECT na přístroji nebo na tlačítka!" na dálkovém ovladači pro nastavení správné orientace. Viz. str. 55. Projektor NEC HT1000 Návod k obsluze 13

14 Připojování Schéma připojení VCR, přehrávač DVD nebo LaserDisc Videohra Ke vstupům video, S-video a audio na projektoru. Komponentní kabel cinch x3 (v balení) Signálový kabel (v balení) Do konektoru 15-pin D-Sub na projektoru. Při delší kabeláži doporučujeme použít signálový zesilovač. přehrávač DVD (s komponentním výstupem) Macintosh (desktop nebo notebook) IBM VGA nebo kompatibilní (desktop nebo notebook) POZNÁMKA: Používáte-li notebook, propojte projektor s notebookem před tím, než notebook zapnete. Ve většině případů nelze přepnout na externí RGB-výstup, pokud není notebook zapnutý a propojený s projektorem. POZNÁMKA: * Vypne-li obrazovka když používáte dálkový ovladač může to být důsledek spořiče obrazovky nebo možností napájení počítače. * Pokud omylem stisknete tlačítko POWER OFF dálkového ovladače, vyčkejte 90 vteřin a teprve poté stiskněte opětovně tlačítko POWER ON. 14 Návod k obsluze Projektor NEC HT1000

15 Připojení videa nebo přehrávače laserdisků Kompozitní videokabel (v objemu dodávky) Kabel S-video (v objemu dodávky) Audio zařízení Kabel audio (v objemu dodávky) Video/přehrávač laserdisků Kabel audio (není v objemu dodávky) Pro připojení použijte dodaný kompozitní videokabel: 1. Vypněte jak projektor tak videorekordér, přehrávač laserových disků či snímací kameru. 2. Připojte kompozitní videokabel na výstupní konektor videorekordéru či přehrávače laserdisků, druhý konec kabelu připojte ke konektoru Video in (vstup video) projektoru. Pro zvuk použijte příslušné audiokabely, ktré připojíte do vašeho audia. Dbejte na správné připojení levého a pravého kanálu. 3. Zapněte jak projektor tak videorekordér či přehrávač laserových disků. POZNÁMKA: Podrobnější informace najdete v návodu k videorekordéru. POZNÁMKA: Obraz nemusí být zobrazen korektně při rychlém převíjení zdroje signálu Video nebo S- video přes scan konvertor. Projektor NEC HT1000 Návod k obsluze 15

16 Připojení DVD přehrávače Kabel audio (v objemu dodávky) Komponentní videokabel cinch x3 (v objemu dodávky) Audio zařízení DVD přehrávač Kabel audio (není v objemu dodávky) Projektor můžete připojit k přehrávači DVD s komponentními výstupy nebo výstupem video následovně: 1. Vypněte jak projektor tak DVD přehrávač. 2. Má-li váš DVD přehrávač komponentní videovýstup (Y, Cb, Cr), použijte pro připojení dodávaný komponentní videokabel (cinch x 3), který připojíte je konektorům projektoru COMPONENT IN 3. Zapněte jak projektor tak DVD. POZNÁMKA: Podrobnější informace najdete v návodu k DVD přehrávači. 16 Návod k obsluze Projektor NEC HT1000

17 Připojení počítače PC nebo Macintosh Kabel audio (není v objemu dodávky) Signálový kabel (v dodávce) Do konektoru 15-pin D-Sub na projektoru. Při delší kabeláži doporučujeme použít signálový zesilovač. IBM nebo kompatibilní (desktop) nebo Macintosh (desktop) IBM VGA nebo kompatibilní (notebook) nebo Macintosh (notebook) POZNÁMKA: Pro starší typy Macintoshů použijte pro připojení videoportu komerčně dostupný pin adaptér. Připojení vašeho počítače PC nebo Macintosh vám umožní promítat počítačová data. Připojení je jednoduché: 1. Vypněte projektor i počítač. 2. Pro připojení vašeho PC nebo Macintoshe použijte dodávaný signálový kabel. 3. Zapněte projektor a počítač. 4. Pokud se po určité době nečinnosti projektor vypne, může to být způsobeno spořičem obrazovky, který máte nainstalovaný na vašem počítači připojeném k projektoru. POZNÁMKA: HT1000 není kompatibilní s video-dekodovanými výstupy NEC ISS-6020 a ISS Projektor NEC HT1000 Návod k obsluze 17

18 Pro připojení výstupu Scart (RGB) Před připojením: Pro toto připojení je zapotřebí speciální SCART adaptér (ADP-SC1) a běžně dostupný SCART kabel. POZNÁMKA: Pro toto připojení není audio signál dostupný. Videozařízení jako např. přehrávač DVD Projektor Běžně dostupný SCART kabel Female ADP-SC1 K RGB IN 1 1. Vypněte projektor a videozařízení. 2. Pro připojení vstupu RGB 1 projektoru a SCART-výstupu (RGB) vašeho videozařízení použijte NEC ADP-SC1 SCART adaptér a běžně dostupný SCART kabel. 3. Zapněte projektor a videozařízení. 4. Použijte tlačítko RGB 1 na dálkovém ovladači a zvolte vstup RGB Stiskněte tlačítko MENU na dálkovém ovladači. Zobrazí se menu. 6. Z pokročilého menu (Advanced menu), zvolte [Projector Options] % [Setup] % [Page 3] % [Signal Select RGB1] % [Scart]. SCART je standardním evropským audio-vizuálním konektorem pro televize, videorekordéry a DVD-přehrávače. Je známý též jako Euro-SCART. POZNÁMKA: AdaptérADP-SC1 SCART obdržíte u vašeho prodejce projekční techniky NEC. 18 Návod k obsluze Projektor NEC HT1000

19 Digitální signál DVI Kabel audio (není v objemu dodávky) Kabel DVI-D (není v objemu dodávky) Před zapnutím propojte počítač a projektor DVI-D kabelem (není v balení). Zapněte nejprve projektor a z menu Source (zdroj) zvolte DVI (DIGITAL). Poté teprve zapněte počítač. Při jiném postupu nemusí být aktivován digitální výstup grafické karty a tím nedojde k promítnutí obrazu. Pokud k tomu dpjde, restartujte počítač. Je-li projektor zapnutý, neodpojujte DVI-D kabel. Při odpojení a opětovném připojení nemusí být obraz zobrazen korektně. V takovém případě restartujte počítač. POZNÁMKA: Použijte DVI-D kabel odpovídající standardu DDWG (Digital Display Working Group) DVI (Digital Visual Interface) revision 1.0. DVI-D kabel by neměl být delší než 5 m. Konektor DVI (DIGITAL) je kompatibilní s VGA (640x480), SVGA (800x600), XGA (1024x768) a HDTV 1080p, 1080i, 720p, 750p, 480p, 480i, 525p, 576p a 625p. Připojení kabelu k el. síti Připojte dodávaný siťový kabel k projektoru. Nejprve připojte tříkolíčkový konektor do zdířky AC IN projektoru. Poté připojte zástrčku kabelu do zásuvky el. sítě. Projektor NEC HT1000 Návod k obsluze 19

20 PROMÍTÁNÍ (ZÁKLADNÍ OPERACE) Tato kapitola popisuje jak vybrat zdroj signálu PC nebo video a jak nastavit parametry obrazu a zvuku. Zapnutí projektoru POZNÁMKA: Při připojování síťového kabelu dbejte na to, aby hlavní síťový vypínač projektoru byl v poloze [O] - vypnuto. V opačném případě by mohlo dojít k poškození projektoru. Projektor má dva vypínače: hlavní síťový vypínač a tlačítko POWER (POWER ON a OFF na dálkovém ovladači) Projektor má zabudovanou ochrannou funkci proti zneužití neautorizovanými osobami. Abyste mohli funkci používat zaregistrujte vaší PC-kartu jako bezpečnostní klíč. Viz. odst. Security (bezpečnost) v kap. Projector Options na str. 63. Pro zapnutí projektoru přepně-te hlavní vypínač přístroje do polohy [I]. Než zapnete projek-tor ujistěte se, že počítač či zdroj videosignálu jsou zapnuté a že na objektivu není krytka. Teprve poté co stisknete na min. 2 vteřiny tlačítko ON/STAND BY na projektoru nebo POWER na dálkovém ovladači, zapne se výbojka a indikátor power se rozsvítí zeleně. 20 Návod k obsluze Projektor NEC HT1000

21 O startovací obrazovce - Startup screen (nabídka volby jazyka) Jakmile poprvé zapnete projektor, objeví se startovací obrazovka - Startup screen. Tato obrazovka vám dává možnost zvolit jeden ze sedmi jazyků menu: angličtinu, němčinu, francouzštinu, italštinu, španělštinu, švédštinu či japonštinu. Pro volbu jazyka menu proveďte následující kroky: 1. Stiskněte tlačítka! nebo " a zvolte jeden ze sedmi jazyků menu. 2. Stiskněte ENTER a potvrďte výběr. 3. Objeví se základní menu (Basic menu) ve zvoleném jazyce. Pro zavření menu stiskněte tlačítko CANCEL. Poté můžete pokračovat do pokročiléno (Advanced) menu. Volbu jazyka můžete provést i později. Viz. jazyk ( language ) na str. 53. POZNÁMKA: Chcete-li projektor zapnout pouze připojením k zásuvce, nejprve přepněte hlavní spínač do polohy [I] a v menu zapněte funkci Auto start (viz. str. 57). Po zapnutí se může objevit blikání. To není defekt. Vyčkejte 3 až 5 minut, dokud se světlo výbojky nestabilizuje. Je-li režim výbojky nastaven na Eco, indikátor výbojky bude svítit zeleně. Stane-li se některá z následujících věcí, projektor se nezapne. * Interní teplota projektoru je příliš vysoká, přístroj detekuje abnormálně vysokou teplotu. Za těchto okolností se projektor nezapne, aby nedošlo k poškození jeho vnitřních částí. Vyčkejte, než dojde k ochlazení interní jednotky přístroje. * Jakmile výbojka dosáhne konce své životnosti, přístroj se nezapne. V takovém případě vyměňte výbojku. * Dojde-li k tomu, že výbojka nechce nastartovat a indikátor STATUS bliká v cyklu šesti opakování, vyčkejte celou minutu a poté přístroj opět zapněte. Projektor NEC HT1000 Návod k obsluze 21

22 Výběr zdroje signálu Výběr zdroje signálu počítač nebo video Použití dálkového ovladače Stiskněte některé z tlačítek VIDEO, S-VIDEO, COMPONENT, RGB, DVI nebo VIEWER POZNÁMKA: Při absenci vstupního signálu projektor zobrazí modré pozadí (tovární nastavení). Výběr ze seznamu zdrojů (Source List) Pro zobrazení seznamu zdrojů stiskněte na přístroji krátce tlačítko SOURCE. Pokaždé, když tlačítko SOURCE stisknete, změní se vstupní zdroj následovně: Video (videorekordér, snímací kamera či přehrávač laserdisků), S-Video, Component (DVD s komponentním výstupem), RGB nebo DVI (DIGITAL) (počítač) nebo Viewer (snímky na PC-kartě). Pro zobrazení zvoleného zdroje stiskněte ENTER. Automatická detekce signálu Stiskněte a držte tlačítko SOURCE na min. 1 vteřinu a projektor začne vyhledávat nejbližší přítomný zdroj signálu. Pokaždé, když tlačítko SOURCE stisknete a podržíte, změní se vstupní zdroj následovně: Není-li na vstupu detekován žádný zdroj signálu, projektor jej přeskočí. Jakmile se objeví zdroj, který chcete promítat, tlačítko pusťte. Stiskněte ENTER. 22 Návod k obsluze Projektor NEC HT1000

23 Nastavení velikosti a polohy obrazu Umístěte svůj projektor na hladký rovný podklad a dbejte, aby přístroj byl kolmo na projekční plochu. Pro vertikální vycentrování obrazu zdvihněte jeho přední okraj. Projektor pootočte, aby obraz byl rovnoběžný s projekční plochou. Pro přesnější nastavení použijte korekci 3D REFORM. Viz. str. 25. Stavitelná nožička 1. Zdvihněte přední část projektoru. Tlačítko stavitelné nožičky Stavitelná nožička 2. Na přední části přístroje stiskněte tlačítko stavitelné nožičky a nožičku naplno vysuňte. 3. Tlačítko stavitelné nožičky držte stisknuté. 4. Nastavte zvolenou výšku a tlačítko stavitelné nožičky pusťte. Tím nožičku zaaretujete. Přední část projektoru lze naklápět v nahoru a dolů v úhlu přibližně 7 stupňů. Projektor NEC HT1000 Návod k obsluze 23

24 Můžete nastavit i výšku zadní nožičky. Otáčejte zadní nožičku do požadované polohy, ale aby projektor byl v horizontální poloze, pak by vertikální vzdálenost mezi spodní stranou a podložkou měla být 25 mm. Nahoru Dolů Nahoru Dolů * Pokud nelze promítaný obraz nastavit tak, aby byl pravoúhlý, můžete pro přesnější nastavení použít korekci zkreslení 3D Reform. Viz. str. 25. POZOR: Stavitelné nožičky nepoužívejte pro jiný účel než pro který jsou určeny. Nesprávné používání nožiček např. jako držák nebo závěs na stěnu může vést k poškození nebo zničení projektoru. Zoom Pro zoomování obrazu použijte páčku zoomu. Ostření Pro ostření použijte kroužek Focus. IRIS Pro optické nastavení jasu a kontrastu použijte páčku Iris pod objektivem. 24 Návod k obsluze Projektor NEC HT1000

25 Korekce horizontálního a vertikálního zkreslení (3D Reform) Funkci 3D Reform můžete použít pro korekci trapézového zkreslení tak, aby vrchní i spodní část projekční plochy, či její levá a pravá část se daly zkrátit či prodloužit a promítaný obraz byl vždy pravoúhlý. Pro korekci máte k dispozici dvě možnosti. Nastavení můžete uložit pomocí funkce 3D Reform Save v menu Setup (viz. str. 57). Keystone 1. Stiskněte tlačítko SELECT # $ a nastavte horizontální trapézové zkreslení. 2. Stiskněte tlačítko SELECT!" a zvolte Vertical. 3. Stiskněte tlačítko SELECT # $ a nastavte vertikální trapézové zkreslení. 4. Po ukončení stiskněte ENTER. Tím se vrátíte do menu. Cornerstone 1. Promítněte snímek tak, že projekční plocha je menší než plocha promítaného obrazu. 2. Vezměte kterýkoliv z rohů promítaného obrazu a vyrovnejte jej s rohem projekční plochy. 3. Stiskněte tlačítko 3D REFORM na dálkovém ovladači. Projekční plocha Promítaný obraz (Kresba ukazuje pravý horní roh) Zobrazí se nastavovací obrazovka CORNERSTONE (nárožní kámen). POZNÁMKA: Stiskem tlačítka 3D REFORM přepínáte mezi CORNERSTONE a KEYSTONE (běžná korekce trapézového zkreslení). 4. Pomocí tlačítek SELECT!" # $ zvolte ikonu určující směr, kterým chcete, aby se pohnul rám promítaného obrazu. Projekční plocha 5. Stiskněte tlačítko ENTER. Projektor NEC HT1000 Návod k obsluze 25

26 6. Použijte tlačítko SELECT!" #$ k posunu rámu promítaného obrazu jak ukazuje příklad. 7. Stiskněte tlačítko ENTER. Projekční plocha 8. Použijte tlačítko SELECT!" #$ k výběru jiné ikony, která určí směr. Projekční plocha Na obrazovce nastavení Cornerstone adjustment screen, zvolte Exit a poté OK, nebo stiskněte tlačítko CANCEL na dálkovém ovladači. Zobrazí se potvrzovací obrazovka. 9. Stiskněte tlačítko SELECT # nebo $, zvýrazněte [OK] a stiskněte ENTER. Tím je korekce zkreslení ukončena. Zvolíte-li Cancel, dojde k návratu bez uložení změn (krok 3). Zvolíte-li Reset dojde k návratu na tovární nastavení. Zvolíte-li Undo dojde k ukončení bez uložení změn. POZNÁMKA: Pro vrácení nastavených hodnot korekce 3D Reform na tovární hodnoty stiskněte a držte tlačítko 3D REFORM minimálně 2 vteřiny. POZNÁMKA: V průběhu nastavení 3D Reform, nemusí být funkce Aspect Ratio a Screen dostupné. Pokud to nastane, nejprve resetujte 3D Reform data a poté proveďte každé nastavení. Jako druhé zopakujte nastavení 3D Reform. Změna nastavení Aspect Ratio a/nebo Screen může limitovat rozsah nastavení 3D Reform. Rozsahy nastavení pro 3D Reform jsou následující: Horizontální... Max ±25 cca. Vertikální... Max ±40 cca. * Dále jsou uvedeny podmínky při max. úhlu a je-li splněno vše uvedené Snímek je promítán v nastavení Wide (Zoom) Rozlišení je XGA. Vyšší rozlišení než XGA limituje 3D Reform v rozsahu jeho nastavení. Položky Menu by měly být nastaveny následovně: Aspect Ratio... Normal Screen Type... 4:3 Horizontal a Vertical jsou nastavovány zvlášť. Kombinace obou nastavení limituje 3D Reform v rozsahu jeho nastavení. Je-li v Aspect Ratio navoleno Stadium, nejsou funkce Cornerstone a Keystone dostupné. 26 Návod k obsluze Projektor NEC HT1000

27 Automatická optimalizace obrazu RGB Nastavení obrazu pomocí Auto Adjust Pro automatickou optimalizaci obrazu RGB stiskněte tlačítko Auto Adjust. Stiskněte tlačítko Auto Adjust pro jemné doladění obrazu z počítače nebo pro odstranění vertikálních pruhů, které se mohou objevit a pro potlačení šumu v obraze, poruch a mihotání. Tato funkce nastavuje taktovací frekvence, které odstraňují horizontální průhy v obraze. Tato funkce rovněž nastavuje fázový posun pro snížení šumu v obraze, odstraňuje poruchy a mihotání obrazu. Toto nastavení může být nutné zejména v případech, kdy daný počítač připojujete k projektoru poprvé. (Špatný obraz) (Normální obraz) POZNÁMKA: - některé signály se nezobrazí správně nebo jejich nastavení trvá - funkce Auto Adjust nefunguje pro komponentní a videosignál - nepovede-li se optimalizace RGB-signálu pomocí Auto Adjust, zkuste nastavit Clock (takt) a Phase (fázi) manuálně. Viz. str. 49. Ovládání hlasitosti Lze nastavit úroveň hlasitosti reproduktoru projektoru. zvýšení hlasitosti snížení hlasitosti Projektor NEC HT1000 Návod k obsluze 27

28 Vypnutí projektoru Pro vypnutí projektoru: Za prvé stiskněte na min. dvě vteřiny tlačítko POWER(ON/STAND BY) na přístroji nebo tlačítko POWER OFF na dálkovém ovladači. Indikátor zapnutí svítí ornažově. Po vypnutí dovětrávají větráky ještě 90 vteřin (cooling off). Za druhé, vypněte hlavní vypínač. Indikátor zapnutí přestane svítit. Poté přístroj odpojte od el. sítě. POZOR Přístroj v žádném případě nevypínejte hlavním vypínačem a neodpojujte od el. sítě v následujících případech, jinak by mohlo dojít k poškození projektoru: * Kydž svítí ikona přesýpacích hodin. * Když svítí hlášení Please wait a moment. Toto hlášení se objevuje při vypínání projektoru. * Když ještě pracuje větrák (větrák pracuje ještě 90 vteřin poté, co projektor vypnete tlačítkem POWER OFF). *Při práci s PC-kartou (indikátor PC-karty svítí). 28 Návod k obsluze Projektor NEC HT1000

29 PRAKTICKÉ FUNKCE Použití funkce Sweet Vision Pro zobrazení nastavovací obrazovky funkce Sweet Vision stiskněte tlačítko EFFECTOR. Nastavení funkce Sweet Vision můžte provádět v Setupu. POZNÁMKA: Toto tlačítko funguje pouze pro User v Picture Management (správce obrazu). I když v Picture Management zvolíte User, tlačítko nemusí v závisloti na signálu či nastavení fungovat správně. Použití Zoom Position Tlačítko POSITION nastavuje polohu zoomovaného obrazu. Je-li ve Screen Type zvoleno 4 : 3 Pohybuje viditelnou oblastí nahoru nebo dolů Zoom nebo V-Zoom UP (nahoru) DOWN (dolů) Pohybuje polohou obrazu nahoru nebo dolů Cinema UP (nahoru) DOWN (dolů) Je-li ve Screen Type zvoleno 16 : 9 Pohybuje viditelnou oblastí nahoru nebo dolů Zoom UP (nahoru) DOWN (dolů) Tabulka dostupnosti Zoom Position Pro PC, DVD Progressive, 480p, 480i, 576p, 576i Pro 720P, 1080i, 1080p Projektor NEC HT1000 Návod k obsluze 29

30 Vypnutí obrazu a zvuku Pro vypnutí obrazu a zvuku na krátkou chvíli stiskněte tlačítko Picture Mute. Opětovné stisknutí funkci vypne. Zastavení obrazu Pro zastavení (zmrazení) obrazu stiskněte tlačítko Freeze. Opětovné stisknutí funkci vypne. Zvětšení a pohyb obrazu Zvolenou část obrazu můžete zvětšit až na 400%: 1. Stiskněte tlačítko MAGNIFY (+) 2. Tlačítkem MAGNIFY (-) obraz zmenšujete až na původní velikost. Tlačítkem SELECT můžete zvětšenou částí pohybovat. Help (nápověda) Zobrazí Help Opustí Help 30 Návod k obsluze Projektor NEC HT1000

31 Změna loga pozadí Implicitně nastavené logo pozadí můžete změnit použitím funkce PC Card Files. POZNÁMKA: Velikost souboru musí být 256 KB nebo menší. Jiné formáty než JPEG nebo BMP nejsou dostupné. 1. Z menu zvolte [Tools] % [PC Card Files] a zobrazte seznam všech položek uložených na PCkartě. Můžete zvolit položku, kterou chcete použít jako logo pozadí. 2. Tlačítko Logo vám umožní zvolit logo z grafických souborů na PC-kartě a umístit jej jako logo pozadí. 3. Použijte tlačítka SELECT! nebo " a vyberte soubor JPEG nebo BMP. 4. Pro zvolení Logo použijte tlačítko SELECT $ a poté ". 5. Stiskněte ENTER na dálkovém ovladači či přístroji. Objeví se dialogové okno pro potvrzení. 6. Zvolte OK a stiskněte ENTER. Tím je proces změny loga pozadí ukončen. Jakmile jednou změníte logo pozadí z NEC na nějaké jiné, nelze původní logo vrátit ani použitím funkce Factory Default (návrat na tovární hodnoty). Projektor NEC HT1000 Návod k obsluze 31

32 POUŽITÍ PROHLÍŽEČE (VIEWER) Jak funkci prohlížeče co nejlépe využít Charakteristiky Můžete prezentovat data, zachycovat a přehrávat snímky přes projektor. Pro zobrazení prezentací připravených na počítači či k zachycení a přehrávání snímků na projektoru se používá PC-karta. Funkce prohlížeče vám umožní prohlížet snímky uložené na paměťovém médiu (v tomto návodu jde o PC-kartu) pomocí projektoru. I když není k dispozici počítač, prezentace lze provádět jednoduše přes projektor. Tato funkce je vhodná pro prezentování jak na jednání či v kanceláři, tak i pro promítání snímků z digitálního fotoaparátu. Jednoduché použití Prezentace lze spustit rychle a jednoduše pouhým vložením karty (není v objemu dodávky) Jednoduché přepínání snímků Ovládání pomocí dálkového ovladače Přeskočení na seznam snímků nebo na jakýkoliv specifický snímek Snímky vysoké kvality Vysoké rozlišení až 1024 x 768 bodů 24-bit full color playback Zobrazení snímků z digitálních fotoaparátů Vkládání a vysunutí PC-karty Vkládání PC-karty PC-kartu držte horizontálně a vložte ji pomalu do slotu vrchní stranou nahoru. Jakmile je karta zcela zasunuta vysouvací tlačítko vyskočí. POZNÁMKA: PC-kartu vkládejte do slotu opatrně, na kartu netlačte silou. PC-karta (není v objemu dodávky) Vysouvání PC-karty Stiskněte vysouvací tlačítko. PC-karta trochu vyskočí. Chytněte kartu a vyjměte ji. Vysouvací tlačítko POZNÁMKA: PC-kartu nevysouvejte pokud probíhá ukládání či načítání dat. Směr vkládání PC-karty PC-karta má vrchní a spodní část a musí být vložena na slotu správným směrem. Nelze ji vložit nepsrávnou starnou nahoru či opačně. Snaha zasunout kartu do slotu jinak či silou může vést k poškození interního pinu a zničení celého slotu. Pro správné vkládání karty dbejte pokynů v návodu ke kartě. Typ PC-karty Slot PC-karty je vhodný pouze pro karty typu PCMCIA II. 32 Návod k obsluze Projektor NEC HT1000

33 Ovládání funkce prohlížeče (Viewer) z projektoru (playback) Tato kapitola popisuje proces promítání snímků prezentačních dokumentů vytvořených pomocí funkce prohlížeče. Je rovněž možné vytvářet snímky přímo z obrazů promítaných projektorem. Promítání snímků (Viewer) 1. Vložte PC-kartu do slotu PC-karty. Kartu vkládejte správným směrem, tzn. šipkou označující směr vložení nahoře. * Pro vysunutí karty stiskněte vysouvací tlačítko (Eject). 2. Z menu Source Select zvolte Viewer (prohlížeč). 3. Promítejte snímky. Označíte-li Show Folder List znamená, že při zvolení vstupu Viewer se zobrazí seznam složek na PCkartě a pokud označíte Auto Play projektor automaticky začne přehrávat snímky od prvního snímku, který jste zvolili. Stisknete-li tlačítko MENU na dálkovém ovladači nebo na projektoru nebo kliknete-li pravým tlačítkem myši, objeví se lišta nástrojů. Lišta nástrojů obsahuje následující tlačítka: Prev... Návrat k předchozímu snímku nebo složce. Nebo můžete přehrávat snímky zpět v opačném pořadí. Next... Přechod na další snímek či přehrávání snímků. Play... Přehrává buď automaticky nebo manuálně v závislosti na nastavení v menu v možnostech přehrávače (Viewer options). Pokud je nastaveno Manual Play umožní vám přejít na další snímek. Stop... Umožní vám zastavit automatické přehrávání (Auto Play) nebo pokračovat v přehrávání od zvoleného snímku, pokud je navoleno Auto Play. Jump... Zobrazí seznam snímků v průběhu přehrávání. Select... Zobrazí seznam složek v průběhu přehrávání. Setup... Zobrazí dialogové okno Viewer Options na str. 2 dialogového okna Setup v menu projektoru. Delete... Vymaže zachycený snímek (snímky) nebo všechny snímky ve složce Capture. View... Přehráváte-li, skryje lištu nástrojů. Stiskem tlačítka MENU nebo kliknutím na pravé myšové tlačítko myši se lišta znovu objeví. POZNÁMKA: Není-li ve slotu PC CARD vložena karta, pak není signál a je zobrazeno pozadí - buď černé, modré nebo logo, podle nastavení. Je-li v režimu Auto Play na dálkovém ovladači stisknuto tlačítko SLIDE +/- či tlačítko #$ na projektoru, přehrávání se zastaví. Na seznamu složek lze zobrazit až 12 indexů. Složka v pravé spodní části je vždy složkou určenou exkluzivně pro zachycené snímky, ale je zobrazena pouze tehdy, když nějaké zachycené snímky obsahuje. Projektor NEC HT1000 Návod k obsluze 33

34 Není-li zobrazena lišta nástrojů: Pro zobrazení složek na PC-kartě, která je ve slotu PC-karty projektoru stiskněte tlačítko FOLDER LIST nebo tlačítko SLIDE LISTna dálkovém ovladači. Multikurzor (modré značky) Číslo stávající složky Číslo stávajícího snímku Počet všech snímků ve složce Pro postup do další složky nebo pro návrat do předchozí složky stiskněte tlačítko SLIDE +/-. Pro postup na další snímek nebo pro návrat k předchozímu snímku stiskněte tlačítko SLIDE +/-. Kurzor snímku (zelené značky) POZNÁMKA: Pro zvolení složek nebo snímků můžete rovněž použít tlačítka # a $ na dálkovém ovladači. 34 Návod k obsluze Projektor NEC HT1000

35 Režim Auto Play Je-li v menu ve Viewer Options zvolena možnost Auto Play, lze snímky přehrávat automaticky. Můžete i specifikovat interval mezi 5 a 300 vteřinami. Přímé přepínání na snímky z jiných vstupních režimů S touto funkcí je možné v průběhu promítání z videa či počítače přepínat přímo na snímek. Příklad: Pokud prezentujete a kombinujete statické snímky s pohyblivými např. z videa, pak je možné jednoduché přepínání mezi snímky z prohlížeče a z videa pomocí tlačítka Viewer. POZNÁMKA: I když přepnete stávající zdroj Viewer na jiný zdroj signálu, snímek prohlížeče zůstává zachován. Vrátíte-li se zpět na prohlížeč, snímek se opět objeví. Prohlížení digitálních snímků Digitální snímky snímky lze pomocí prohlížeče přehrávat za těchto podmínek: Lze-li snímek uložit na PC-kartě s formátem MS-DOS Lze-li snímek uložit ve formátu, který prohlížeč (Viewer) podporuje. Prohlížeč hledá v adresářích karty a položky ve formátech JPEG a BMP rozeznává jako snímky. Prohledávané adresáře jsou adresáře vzdálené na dva kroky od kořenového adresáře a hledané snímky jsou snímky uložené v prvých 12 souborech v adresáři. Je možné pouze přepínání souborů a snímků. POZNÁMKA: Maximální počet obrátků, které lze rozeznat jako snímky v rámci jednoho adresáře je 128. Ukládání snímků zobrazených projektorem na PC-kartě (zachycení - Capture) Funkce zachycení - Capture vám umožní zachytit snímek ze zdroje, který je momentálně promítán. Snímek je zachycen jako JPEG na PC-kartě. Zvolíte-li Capture z menu, objeví se lišta nástrojů. Snímek můžete zachytit, není-li zobrazeno menu, přímo s použitím lišty. POZNÁMKA: * Signál ze vstupu DVI nelze zachytit. * Dokud není ve slotu PC CARD vložena karta, není funkce Capture dostupná. * Zobrazení hlášení Card Error znamená, že volný prostor PC-karty není dostatečný pro uložení snímků. Uvolněte místo na kartě vymazáním nepotřebných snímků pomocí počítače. Počet snímků, které lze na kartu zachytit závisí na velikosti PC-karty. * Dbejte, aby při ukládání snímku na kartu jste přístroj nevypnuli nebo kartu nevyjmuli. V opačném případě by mohlo dojít ke ztátě dat na kartě nebo k poškození karty samotné. Příprava: Vložte PC-kartu do slotu karty. Vložte PC-kartu do slotu správně tzn. šipkou na vrchní straně ve směru šipky. * Pro vysunutí karty stiskněte tlačítko Eject. 1. Projektorem promítněte snímek, který chcete uložit. 2. Z menu Tools (nástroje) zvolte Capture. Projektor NEC HT1000 Návod k obsluze 35
