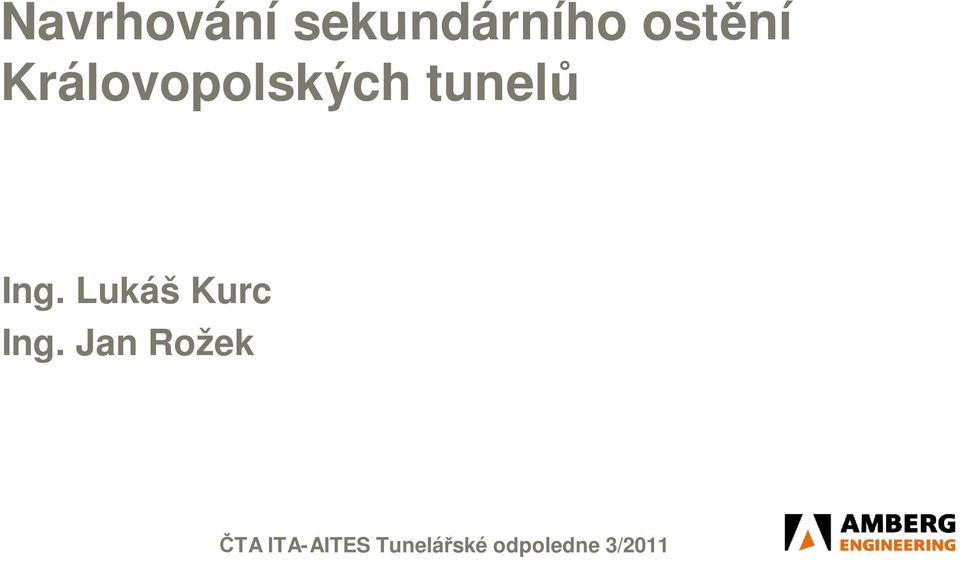

Navrhování sekundárního ostění Královopolských tunelů. Ing. Lukáš Kurc Ing. Jan Rožek
|
|
- Roman Musil
- před 8 lety
- Počet zobrazení:
Transkript
1 Navrhování sekundárního ostění Královopolských tunelů Ing. Lukáš Kurc Ing. Jan Rožek

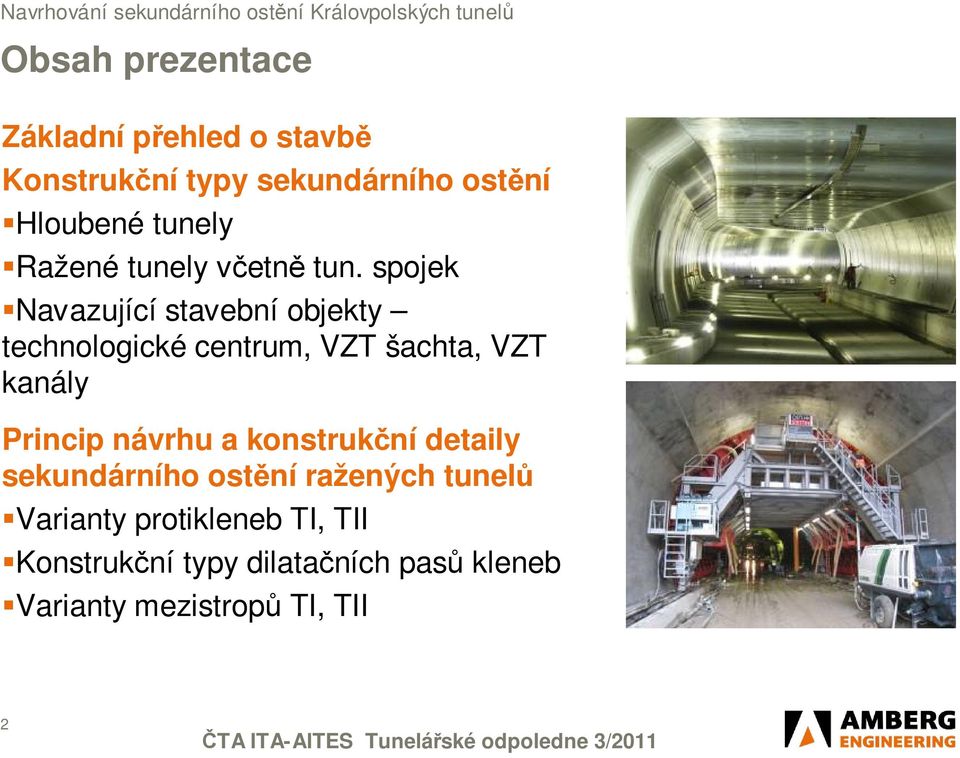

2 Obsah prezentace Základní přehled o stavbě Konstrukční typy sekundárního ostění Hloubené tunely Ražené tunely včetně tun. spojek Navazující stavební objekty technologické centrum, VZT šachta, VZT kanály Princip návrhu a konstrukční detaily sekundárního ostění ražených tunelů Varianty protikleneb TI, TII Konstrukční typy dilatačních pasů kleneb Varianty mezistropů TI, TII 2

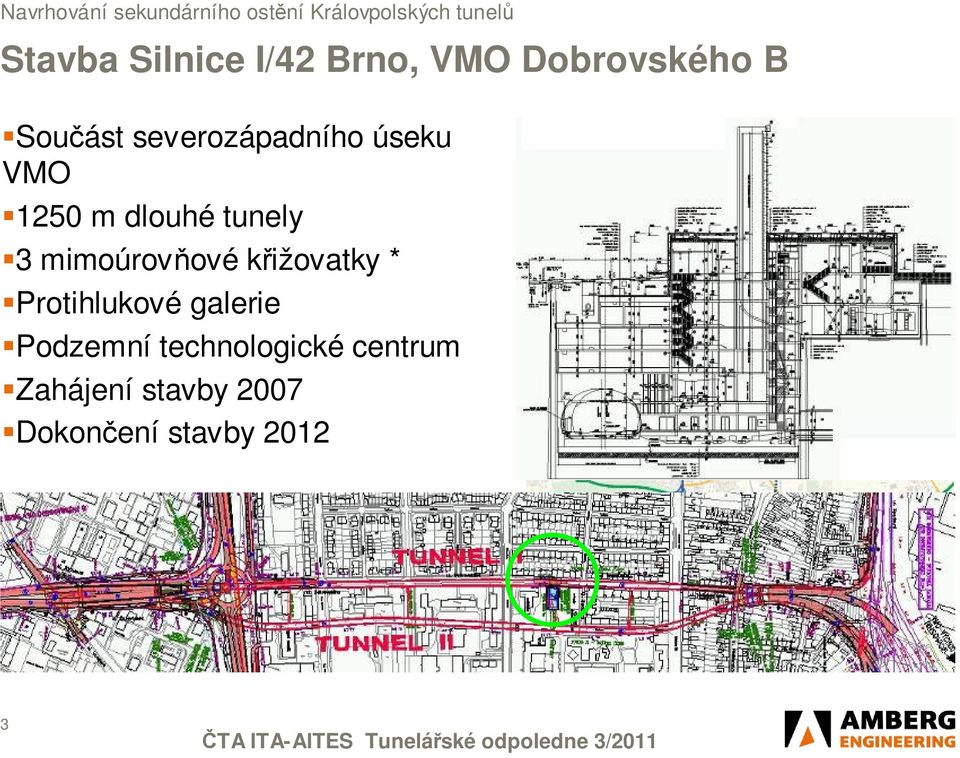

3 Stavba Silnice I/42 Brno, VMO Dobrovského B Součást severozápadního úseku VMO 1250 m dlouhé tunely 3 mimoúrovňové křižovatky * Protihlukové galerie Podzemní technologické centrum Zahájení stavby 2007 Dokončení stavby
4 Přehledná situace stavby MÚK Královopolská - Hradecká Technologické centrum Tunel I Tunel II Královopolské tunely MÚK VMO- Svitavská radiála MÚK VMO Žabovřeská-Hradecká-Dobrovského 4

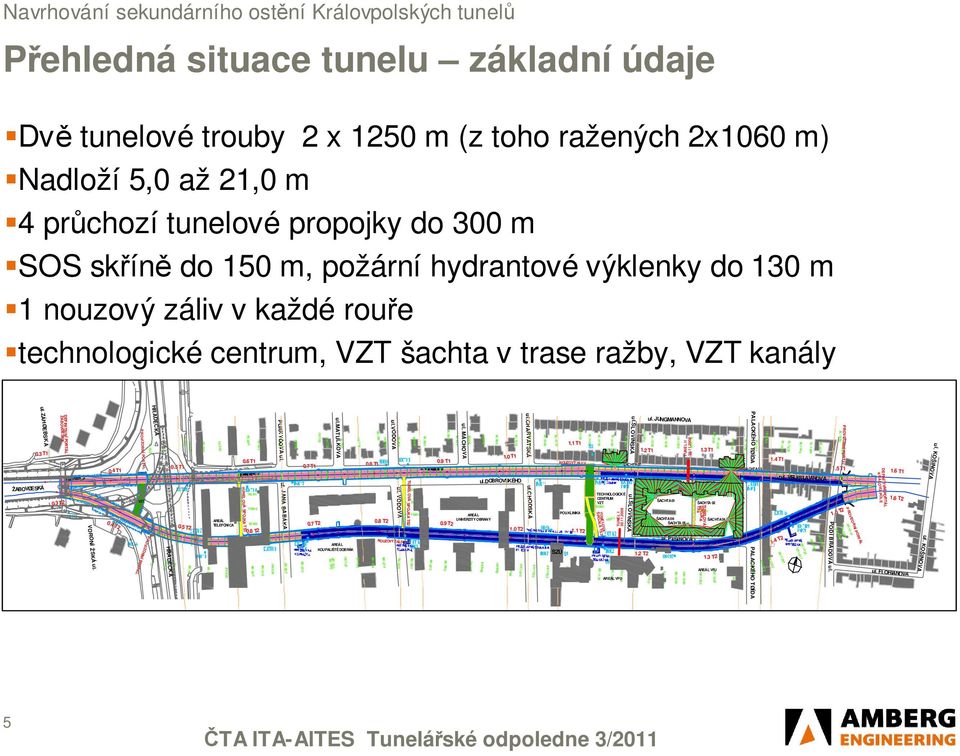

5 1.1 T1 ul. KOŠINOVA 0.5 T1 0.6 T1 1.6 T1 TS2K/1 TS1K/1 TS2K/2 TS1K/2 TS2K/3 TS3K/2 TS4K/1 1.6 T2 DEFINITIVNÍ PORTÁL KRÁLOVO POLE E V1. 3P TS4K/2 TS1K/3 TS4K/3 ul. KOŠINOVA ul. FLORIANOVA Navrhování sekundárního ostění Královpolských tunelů Přehledná situace tunelu základní údaje Dvě tunelové trouby 2 x 1250 m (z toho ražených 2x1060 m) Nadloží 5,0 až 21,0 m 4 průchozí tunelové propojky do 300 m SOS skříně do 150 m, požární hydrantové výklenky do 130 m 1 nouzový záliv v každé rouře technologické centrum, VZT šachta v trase ražby, VZT kanály IK/ 1490 I K/1395 IK /1300 I K/1200 IK /1100 IK /900 IK /1460 IK /1430 IK/1377 IK /1340 IK/ 1240 IK/ 1180 IK /1140 IK/ 796 IK /1280 I K/1260 IK /1220 IK /1160 IK /1120 I K/705 IK/ 1078 IK/ 1034 IK/ 1010 IK /925 IK/ 836 IK /658 IK/ 590 IK /500 IK /1058 IK /985 I K/965 IK/945 IK /880 IK/860 I K/816 I K/776 IK /750 I K/728 IK /1506 IK/ 1475 IK/1445 IK/ 1413 PALACKÉHO TØÍDA ul. JUNGMANNOVA IK /1360 IK /1320 ul.charvatská ul.vodova ul.matulkova IK/680 IK/ 625 I K/565 IK/ 540 I K/520 I K/480 IK /458 ul.slovinská PURKYÒOVA ul. ul. JANA BABÁKA HRADECKÁ PROVIZORNÍ PORTÁL ul.záhøebská 1.3 T1 1.2 T1 ul. MÁCHOVA PROVIZORNÍ PORTÁL DEF INITIVNÍ PORTÁL ŽABOVØESKY 0, SOS T1 1.4 T1 0.4 T1 ul.dobrovského 1, H1. 11 TS3K/1 ul.chodská TUNELOVÁ SPOJKA TS2 ul. VODOVA 0.3 T2 0.7 T1 0.8 T1 0.9 T1 IIK/15 10 P ROVIZORNÍ PORTÁL TUNELOVÁ SPOJKA TS4 0.7 T2 1.0 T1 IIK/ 1500 IIK/1 490 PODÌ BRADOVA ul. 0.4 T2 1.0 T2 0.8 T2 0.9 T2 1.1 T2 0.6 T2 0.5 T2 1.4 T2 IIK/1465 IIK/1450 IIK/1435 I IK/141 7 IIK/1 397 IIK/138 2 IIK/ 1370 PALACKÉHO TØÍDA IIK /90 0 IIK /875 IIK /854 IIK /830 IIK/ 810 IIK /788 IIK /765 I IK/745 IIK /725 IIK /705 IIK /65 4 IIK/4 75 IIK/4 65 I IK/1 357 I IK/1285 II K/1232 II K/1 188 IIK/ 1135 IIK /1070 II K/1055 II K/1035 II K/1015 IIK/ I IK/980 II K/9 60 I IK/ 940 IIK/ 92 0 IIK /679 I IK/634 IIK/ 619 IIK /604 I IK/ 582 IIK /540 IIK /51 5 IIK/495 VORONÌ ŽSKÁ ul. 1.3 T2 1.2 T2 1.5 T1 ŠACHTA 03 ul. VELESLAVÍNOVA ŽABOVØESKÁ ŠACHTA T2 ŠACHTA 06 ŠACHTA 05 ŠACHTA 02 ŠACHTA 04 TUNEL I T UNEL II ul.slovinská TECHNOLOGICKÉ CENTRUM VZT TUNELOVÁ SPOJKA TS3 TUNELOVÁ SPOJKA TS1 AREÁL TELEFÓNICA ul. PEŠINOVA AREÁL KOUPALIŠTĚ DOBRÁK AREÁL UNIVERZITY OBRANY POLIKLINIKA IIK /13 30 IIK/ 1305 I IK/ 1265 IIK /1250 II K/1210 II K/1168 I IK/ 1155 I IK/1 112 I IK/1085 II K/565 HRADECKÁ PROVIZORNÍ PORTÁL AREÁL VFU ŠACHTA 07 NOUZOVÝ ZÁLIV NOUZOVÝ ZÁLIV VZT SZÚ AREÁL VFU 5

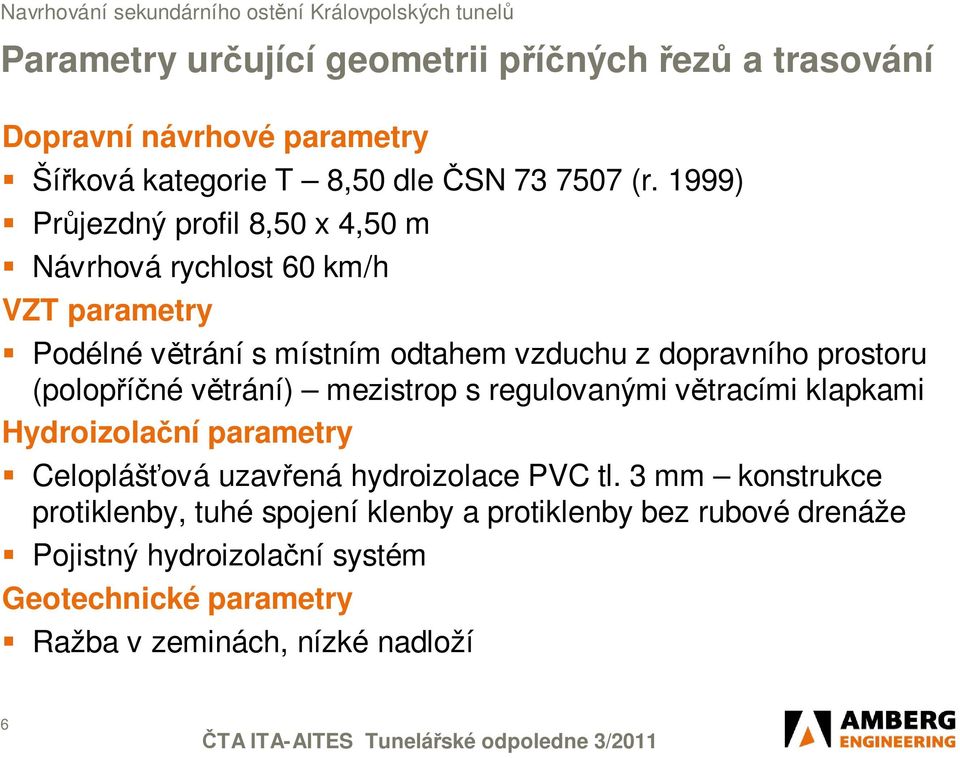

6 Parametry určující geometrii příčných řezů a trasování Dopravní návrhové parametry Šířková kategorie T 8,50 dle ČSN (r. 1999) Průjezdný profil 8,50 x 4,50 m Návrhová rychlost 60 km/h VZT parametry Podélné větrání s místním odtahem vzduchu z dopravního prostoru (polopříčné větrání) mezistrop s regulovanými větracími klapkami Hydroizolační parametry Celoplášťová uzavřená hydroizolace PVC tl. 3 mm konstrukce protiklenby, tuhé spojení klenby a protiklenby bez rubové drenáže Pojistný hydroizolační systém Geotechnické parametry Ražba v zeminách, nízké nadloží 6

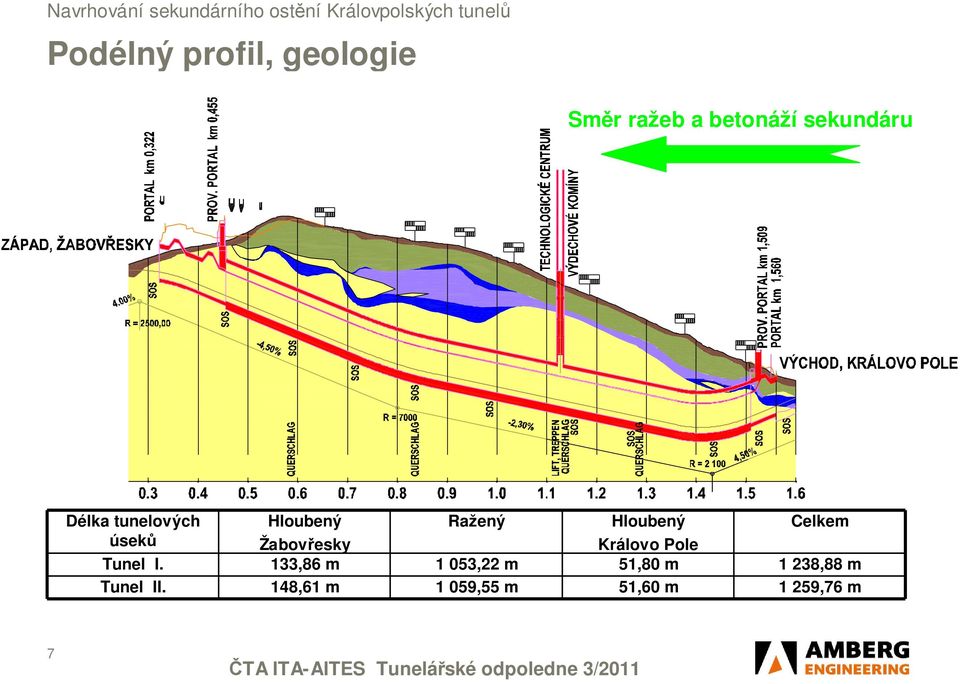

7 Podélný profil, geologie Směr ražeb a betonáží sekundáru Délka tunelových Hloubený Ražený Hloubený Celkem úseků Žabovřesky Královo Pole Tunel I. 133,86 m 1 053,22 m 51,80 m 1 238,88 m Tunel II. 148,61 m 1 059,55 m 51,60 m 1 259,76 m 7
8 Konstrukční typy sekundárního ostění Definitivní portál Žabovřesky rámová ŽB konstrukce tvořená lamelami podzemních stěn a vetknutou stropní a spodní deskou na stěnách stříkaná hydroizolace a protihlukový obklad Hloubené části tunelů a VZT kanály uzavřený ŽB rám s vnější fóliovou hyroizolací Raženáčást tunelů a tunelové propojky ŽB klenba a protiklenba s uzavřenou mezilehlou fóliovou hydroizolací VZT šachta ŽB ostění s mezilehlou fóliovou hydroizolací technologické centrum ŽB vestavba do stavební jámy pažené podzemními stěnami 8

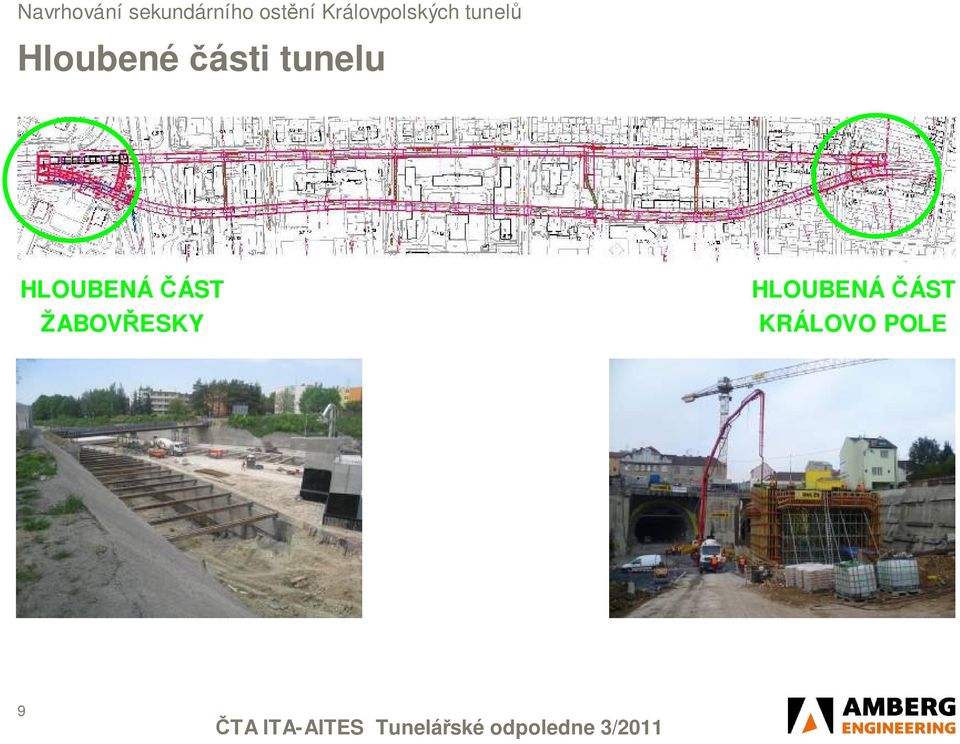

9 Hloubené části tunelu HLOUBENÁ ČÁST ŽABOVŘESKY HLOUBENÁ ČÁST KRÁLOVO POLE 9

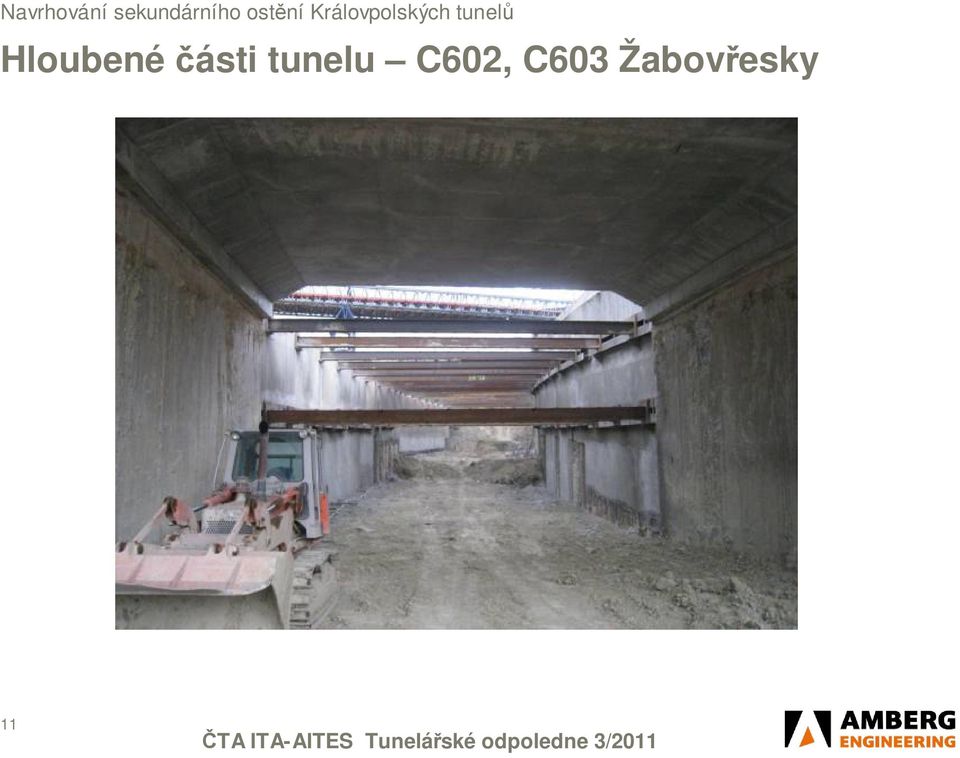

10 Hloubené části tunelu C602, C603 Žabovřesky 10
11 Hloubené části tunelu C602, C603 Žabovřesky 11

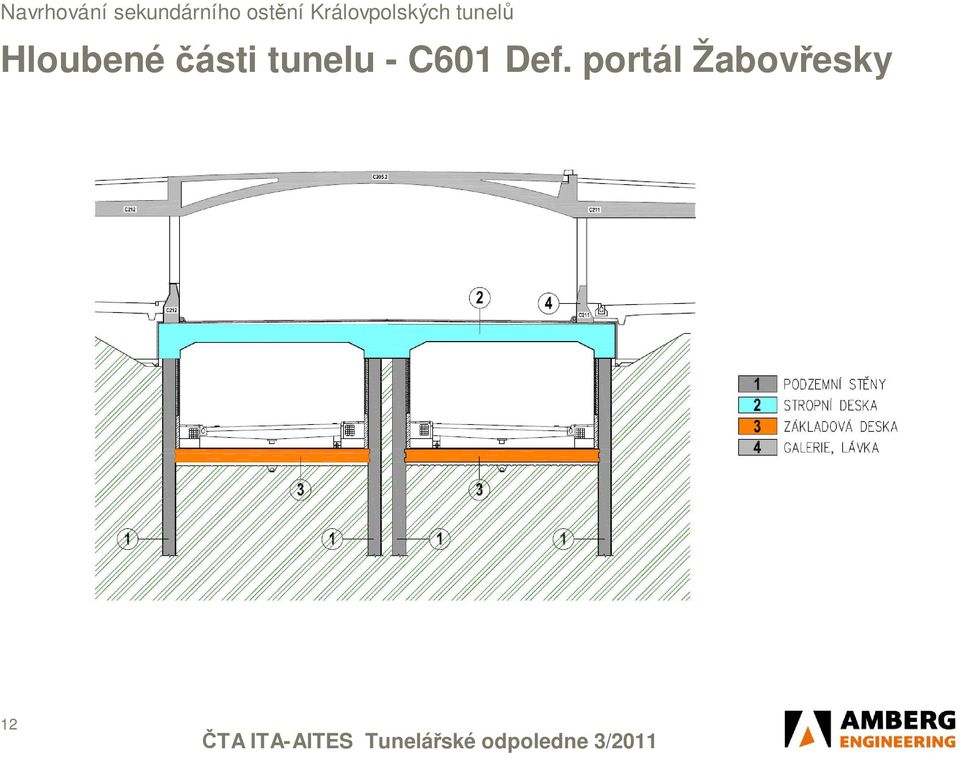

12 Hloubené části tunelu - C601 Def. portál Žabovřesky 12

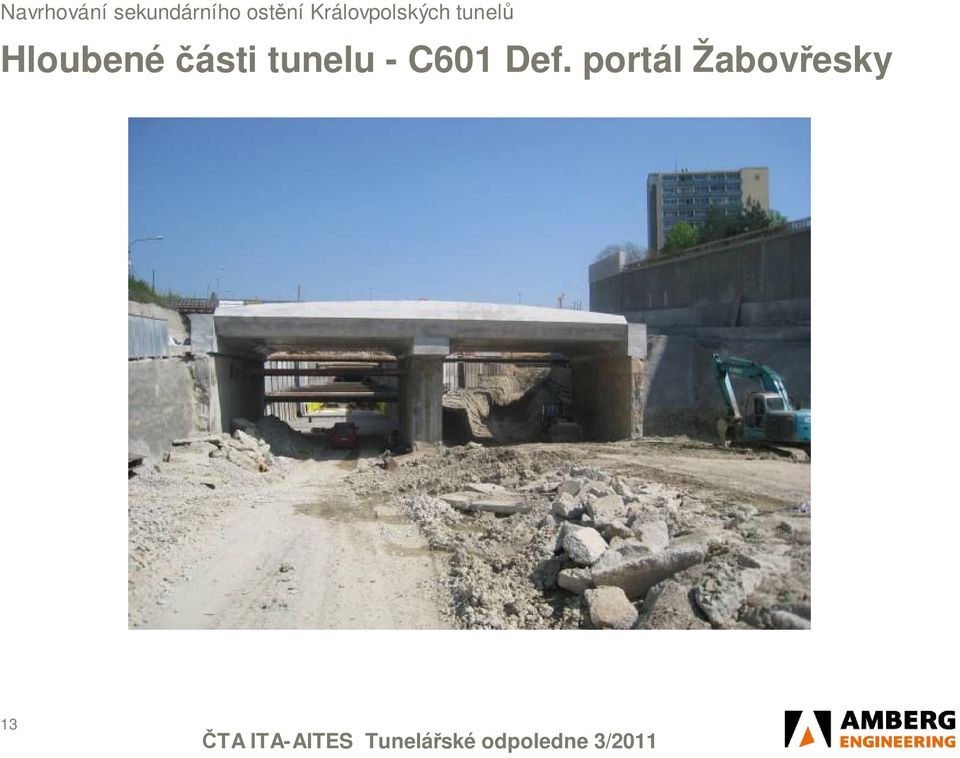

13 Hloubené části tunelu - C601 Def. portál Žabovřesky 13

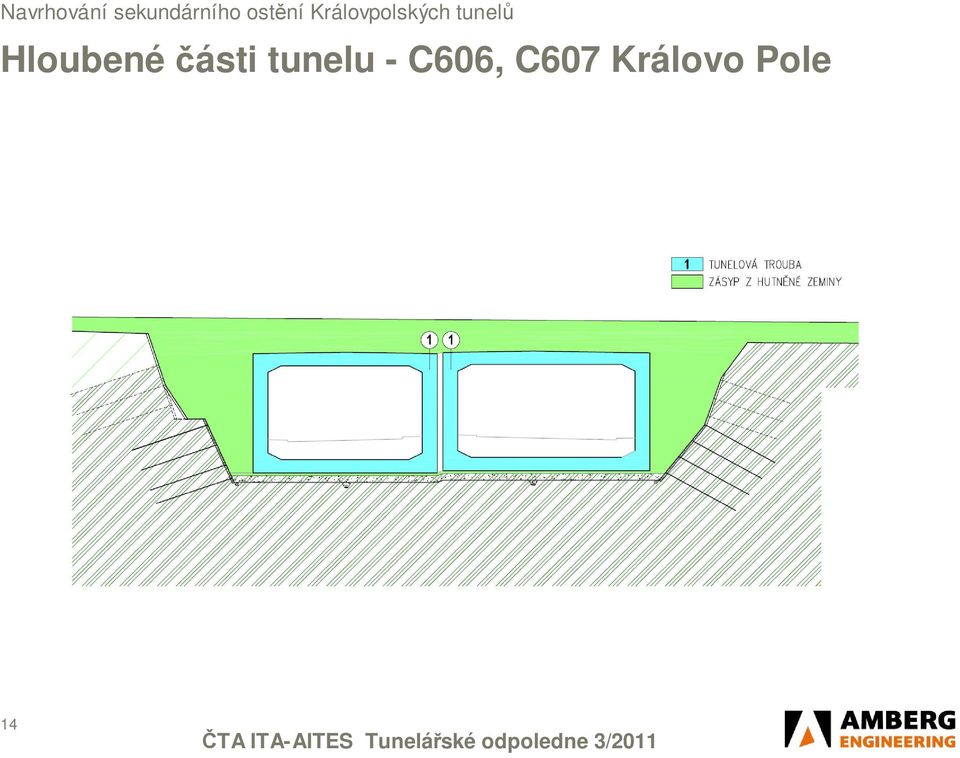

14 Hloubené části tunelu - C606, C607 Královo Pole 14

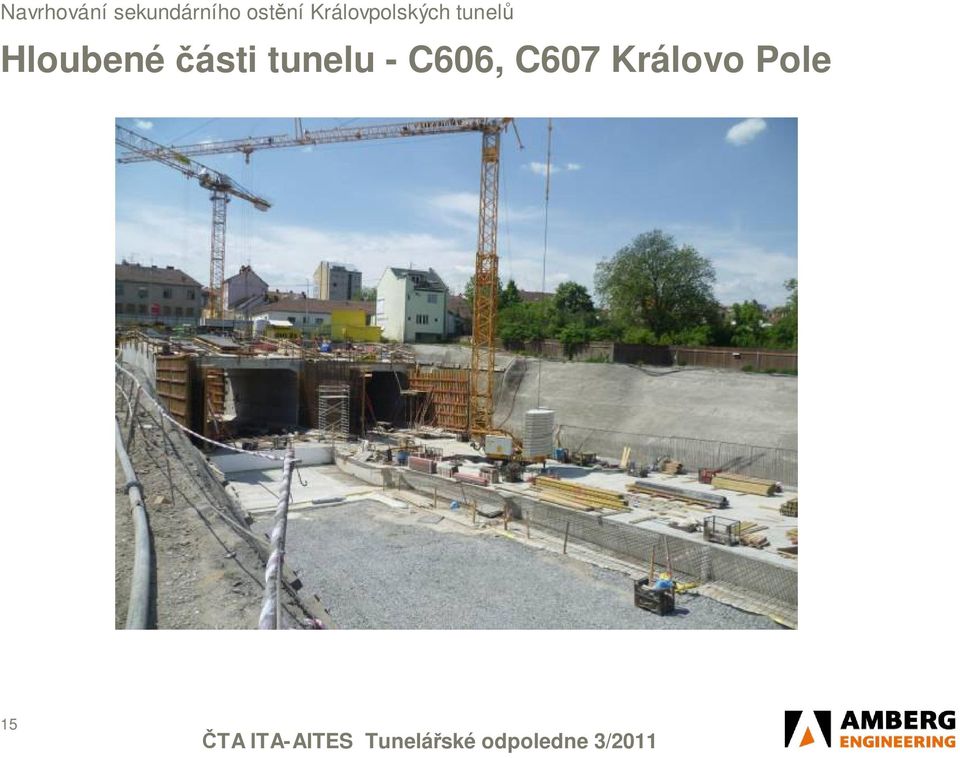

15 Hloubené části tunelu - C606, C607 Královo Pole 15
16 Hloubené tunely - C606, C607 Královo Pole Niky pro ventilátory, půdorysná rozšíření, společný portálový blok 16

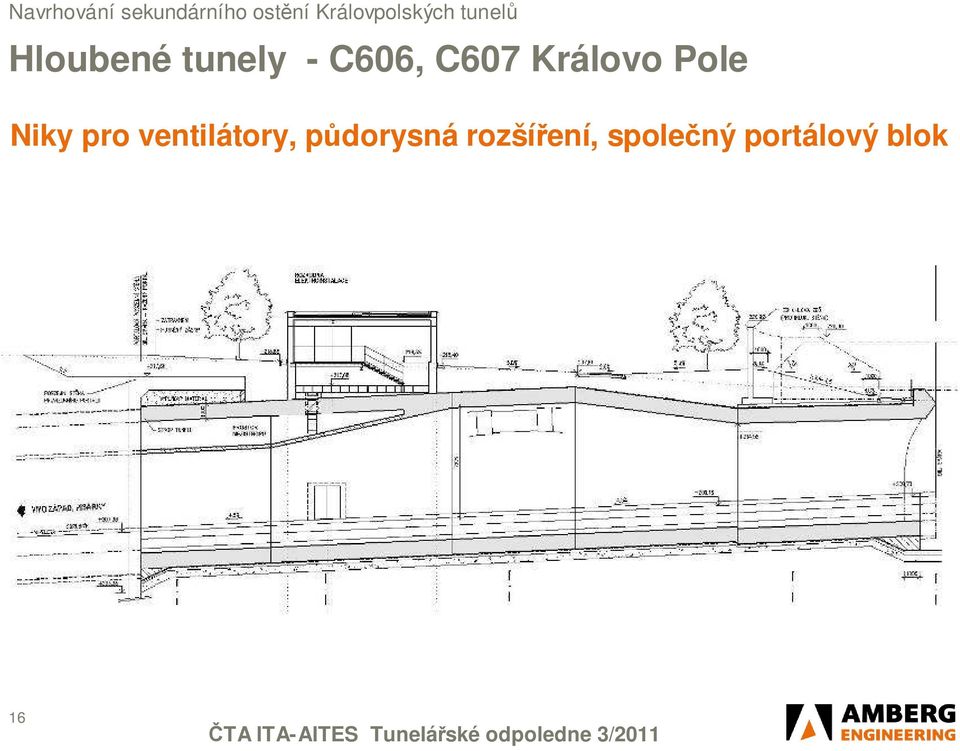

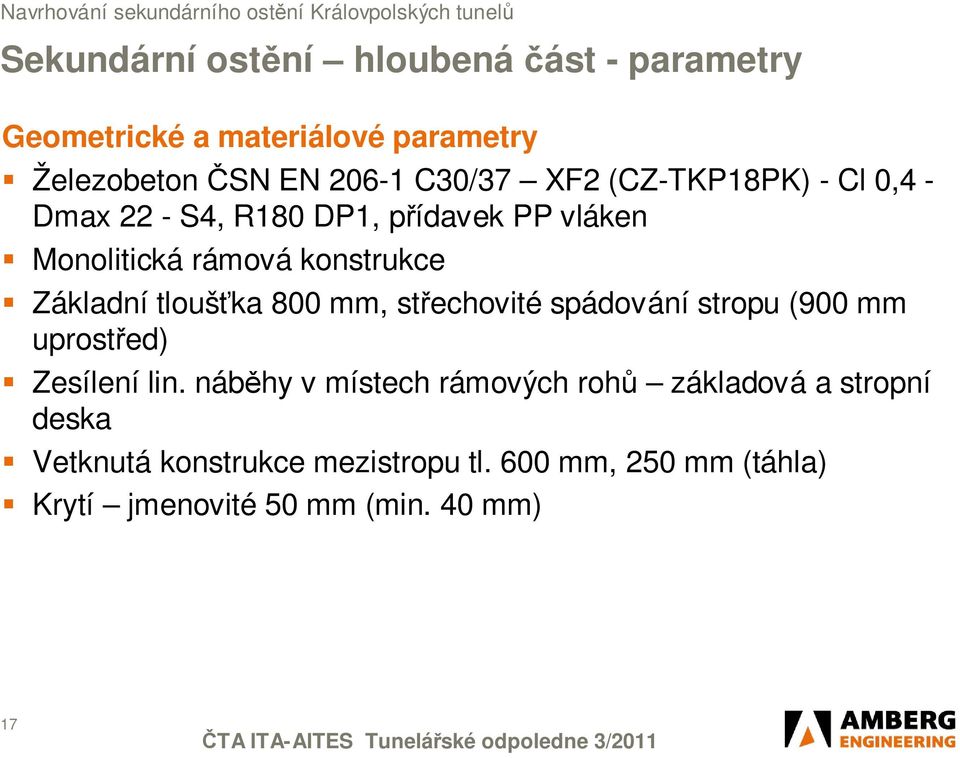

17 Sekundární ostění hloubená část - parametry Geometrické a materiálové parametry Železobeton ČSN EN C30/37 XF2 (CZ-TKP18PK) - Cl 0,4 - Dmax 22 - S4, R180 DP1, přídavek PP vláken Monolitická rámová konstrukce Základní tloušťka 800 mm, střechovité spádování stropu (900 mm uprostřed) Zesílení lin. náběhy v místech rámových rohů základová a stropní deska Vetknutá konstrukce mezistropu tl. 600 mm, 250 mm (táhla) Krytí jmenovité 50 mm (min. 40 mm) 17
18 Hloubené tunely 18

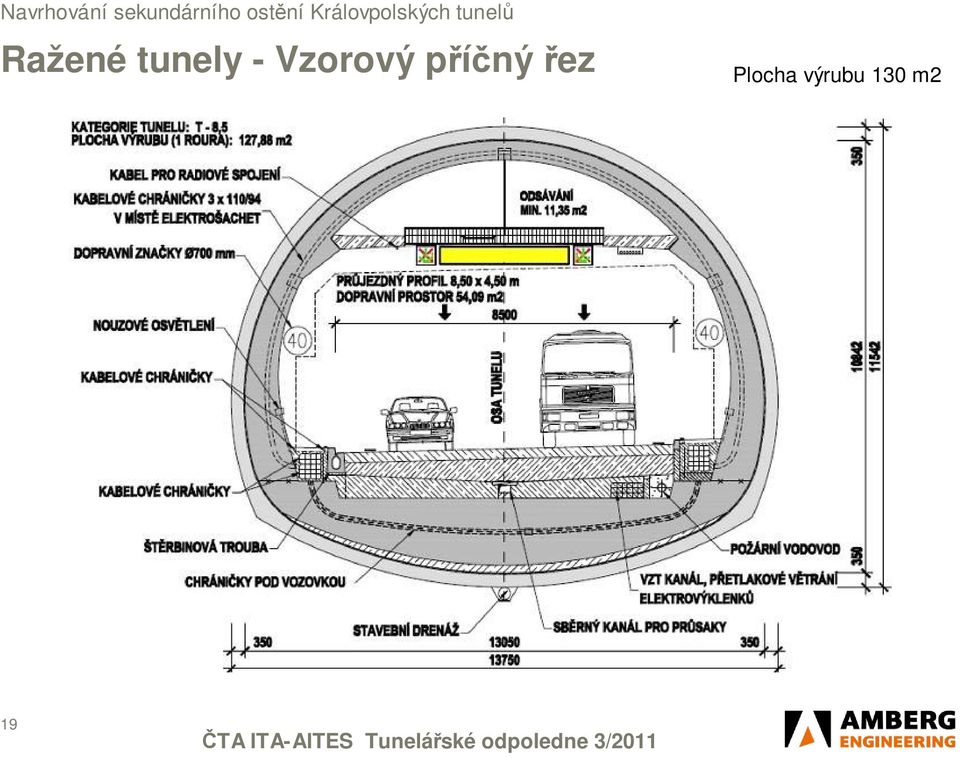

19 Ražené tunely - Vzorový příčný řez Plocha výrubu 130 m2 19

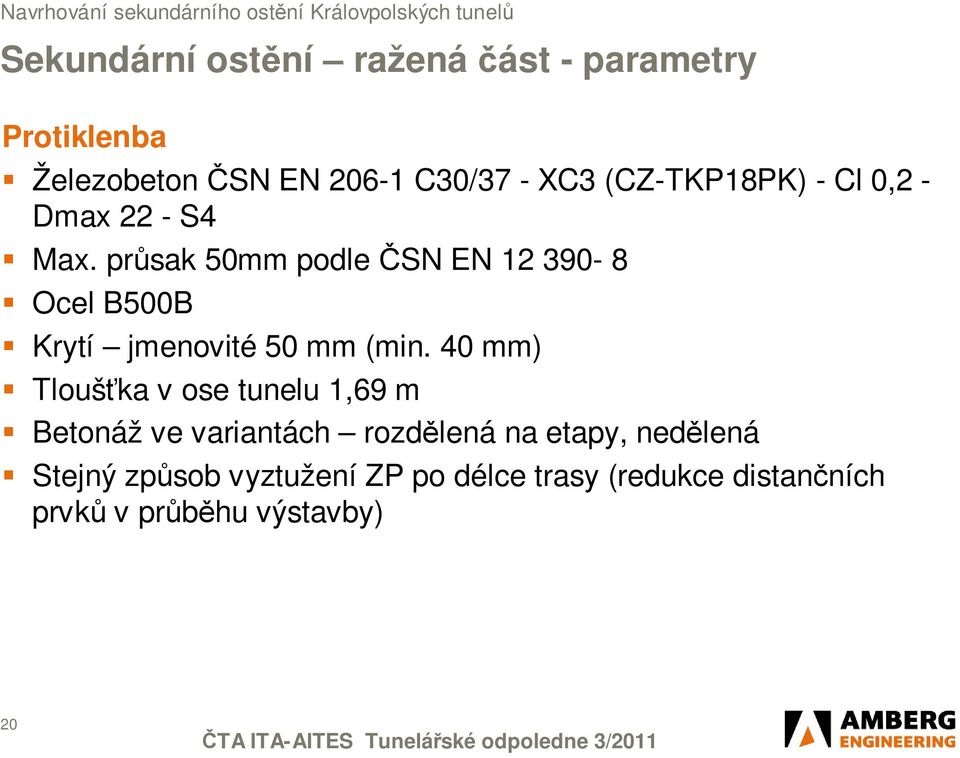

20 Sekundární ostění ražená část - parametry Protiklenba Železobeton ČSN EN C30/37 - XC3 (CZ-TKP18PK) - Cl 0,2 - Dmax 22 - S4 Max. průsak 50mm podle ČSN EN Ocel B500B Krytí jmenovité 50 mm (min. 40 mm) Tloušťka v ose tunelu 1,69 m Betonáž ve variantách rozdělená na etapy, nedělená Stejný způsob vyztužení ZP po délce trasy (redukce distančních prvků v průběhu výstavby) 20
21 Sekundární ostění ražená část - parametry Klenba Železobeton ČSN EN C30/37 XF2 (CZ-TKP18PK) - Cl 0,4 - Dmax 22 - S4, R180 DP1, přídavek PP vláken Minimální tloušťka 400 mm Krytí jmenovité 50 mm (min. 40 mm) Stejný způsob vyztužení ZP po délce trasy 21
22 Sekundární ostění ražená část - parametry Mezistrop Železobeton ČSN EN C30/37 XF2 (CZ-TKP18PK) - Cl 0,4 - Dmax 22 - S4, EI 90 DP1, přídavek PP vláken Minimální tloušťka 200 mm a 250 mm Krytí jmenovité 40 mm (min. 35 mm) Kloubové uložení liniové elastomerové ložisko (prefa. pás) Varianta s táhly - po vzdálenosti 2,5 m, nerez A4, ø27 mm 22
23 Sekundární ostění ražená část statický návrh Zatížení zemní tlaky Tunel II, km 1,070 (profil Poliklinika) Příčný řez s nejméně příznivými geotechnickými podmínkami, ověřeno matematickým modelováním, ražbou průzkumných štol (největší a nejdelší vývoj konvergencí, extrémní poklesy na povrchu, velká mocnost pokryvných vrstev nad horizontem neogenních jílů) Zatížení z výpočtů FLAC aproximace polynomem druhého stupně (vyhlazení špiček napětí v místech výztužných žeber a plast. kloubů) Porovnání s výpočty PLAXIS při spodní hranici výsledků FLAC Další zatěžovací stavy Hydrostatický tlak, teplotní a reologické účinky na ostění Vozovkové a chodníkové vrstvy, nahodilé zatížení mezistropu a vozovkových vrstev Okrajové podmínky Podepření pružnostními konstantami C 1z proměnnými po délce protiklenby, stanovené na základě modulu reakce horninového prostředí k Ověřeno interakcí desko-stěnového modelu s podložím Nelineární kombinace zatěžovacích stavů podepření pouze tlak 23
24 Sekundární ostění ražená část statický návrh Prutový a deskostěnový model 24
25 Sekundární ostění ražená část statický návrh Složky X, Y zemního tlaku z FLAC Zemní tlak ve směru osy Y - pricny41 Zemní tlak ve směru osy X - pricny ,0--660,0-660,0--620,0-620,0--580,0-580,0--540,0-540,0--500,0-500,0--460,0-460,0--420,0-420,0--380,0-380,0--340,0-340,0--300,0-300,0--260,0-260,0--220,0-220,0--180,0-180,0--140,0-140,0--100,0-100,0--60,0-60,0--20,0-20,0-20,0-700,0--660,0-660,0--620,0-620,0--580,0-580,0--540,0-540,0--500,0-500,0--460,0-460,0--420,0-420,0--380,0-380,0--340,0-340,0--300,0-300,0--260,0-260,0--220,0-220,0--180,0-180,0--140,0-140,0--100,0-100,0--60,0-60,0--20,0-20,0-20,0 25
26 Sekundární ostění ražená část statický návrh Výslednice zemního tlaku po obvodu ostění - protiklenba Porovnání výstupů zemních tlaků PLAXIS - FLAC -60,00,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0-160,0-260,0-360,0 [kpa] -460,0-560,0-660,0-760,0-860,0-960,0 [m] zemní tlak s - vypočítán ze vstupů sxx a syy(flac) pomocí EXCELu zemní tlak s_opt - zadávaný jako ZS2 do modelu sekundárního ostění zemní tlak s_min - zadávaný jako ZS3 do modelu sekundárního ostění - tvoří spodní hranici oblasti intenzity zemních tlaků z FLAC zemní tlak s_max - zadávaný jako ZS4 do modelu sekundárního ostění - tvoří horní hranici oblasti intenzity zemních tlaků z FLAC zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 1,0; profil POLIKLINIKA - bez průzkumných štol, konzolidace 1rok zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 1,0; profil POLIKLINIKA - s průzkumnými štolami, konzolidace 1rok zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 0,8; profil POLIKLINIKA - bez průzkumných štol, konzolidace 1rok zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 0,8; profil POLIKLINIKA - s průzkumnými štolami, konzolidace 1rok zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 1,2; profil POLIKLINIKA - s průzkumnými štolami, konzolidace 1rok 26
27 Sekundární ostění ražená část statický návrh Výslednice zemního tlaku po obvodu ostění - klenba Porovnání výstupů zemních tlaků PLAXIS - FLAC -50,00,0 5,0 10,0 15,0 20,0 25,0-150,0-250,0-350,0 [kpa] -450,0-550,0-650,0-750,0-850,0 [m] zemní tlak s - vypočítán ze vstupů sxx a syy(flac) pomocí EXCELu zemní tlak s_opt - zadávaný jako ZS2 do modelu sekundárního ostění zemní tlak s_min - zadávaný jako ZS3 do modelu sekundárního ostění - tvoří spodní hranici oblasti intenzity zemních tlaků z FLAC zemní tlak s_max - zadávaný jako ZS4 do modelu sekundárního ostění - tvoří horní hranici oblasti intenzity zemních tlaků z FLAC zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 1,0; profil POLIKLINIKA - bez průzkumných štol, konzolidace 1rok zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 1,0; profil POLIKLINIKA - s průzkumnými štolami, konzolidace 1rok zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 0,8; profil POLIKLINIKA - bez průzkumných štol, konzolidace 1rok zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 0,8; profil POLIKLINIKA - s průzkumnými štolami, konzolidace 1rok zemní tlak z výpočtu PLAXIS - Ing. Kosík - dílčí součinitel zatížení = 1,2; profil POLIKLINIKA - s průzkumnými štolami, konzolidace 1rok 27
28 Sekundární ostění ražená část statický návrh Zatěžovací stav - zemní tlak s_opt 28
29 Sekundární ostění ražená část statický návrh Podepření matematického modelu konstanty ložnosti C 29
30 30 Navrhování sekundárního ostění Královpolských tunelů Sekundární ostění ražená část statický návrh Vyhodnocení na skupinách zatěžovacích stavů Kombinace bez hydrostat. tlaku, min. zemní tlak + hydrostat. tlak + ostatní ZS, hydrostat. tlak + teploty + smršťování Extrémní napětí odpovídající vnitřní síly
31 Navrhování sekundárního ostění Královpolských tunelů Sekundární ostění ražená část statický návrh Vyhodnocení na skupinách zatěžovacích stavů Kombinace bez hydrostat. tlaku, min. zemní tlak + hydrostat. tlak + ostatní ZS, hydrostat. tlak + teploty + smršťování Extrémní napětí odpovídající vnitřní síly
32 Sekundární ostění raženáčást Protiklenba navrhované varianty tvarů varianta DZS 32
33 Sekundární ostění raženáčást Protiklenba navrhované varianty tvarů prováděná varianta RDS 33
34 Sekundární ostění raženáčást Protiklenba navrhované varianty tvarů varianta 2 34
35 Sekundární ostění raženáčást Protiklenba navrhované varianty tvarů varianta 3 35
36 Sekundární ostění raženáčást Protiklenba navrhované varianty tvarů varianta 4 36
37 Sekundární ostění raženáčást Protiklenba varianty provádění TI, TII TI dělená 37
38 Sekundární ostění raženáčást Protiklenba varianty provádění TI, TII TII - nedělená 38
39 Sekundární ostění raženáčást Protiklenba varianta TI 39
40 Sekundární ostění raženáčást Protiklenba varianta TII 40
41 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů základní profil 41
42 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů základní profil 42
43 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů bretex 43
44 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů bretex 44
45 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů SOS, EV, HY profil 45
46 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů bretex, nosníky 46
47 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů nosník 47
48 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů SOS, EV, HY profil 48
49 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů profil NZ 49
50 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů profil NZ 50
51 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů profil VZT šachta 51
52 Sekundární ostění raženáčást Klenba konstrukční typy dilatačních pasů profil VZT šachta 52
53 Sekundární ostění raženáčást Klenba bednící forma 53
54 Sekundární ostění raženáčást Mezistrop varianty provádění TI, TII TI táhla 54
55 Sekundární ostění raženáčást Mezistrop varianty provádění TI, TII TII bez táhel Táhla pouze v NZ 55
56 Sekundární ostění raženáčást Mezistrop varianta TI průchod TC 56
57 Sekundární ostění raženáčást Mezistrop varianta TII 57
58 Děkuji Vám za pozornost
Královopolské tunely Realizace ražených částí tunelu z pohledu projektanta
Královopolské tunely Realizace ražených částí tunelu z pohledu projektanta Ing. Jan Rožek Obsah prezentace Ražené tunely Návrh postupu ražby, primárního a sekundárního ostění Navazující stavební objekty
