1 Úpravna vody - návod k montáži a použití Modely RBS--14ED RBS--17ED (PW17-75) RBS--24ED Jak udržovat a provozovat Vaší úpravnu vody Srpen 2011

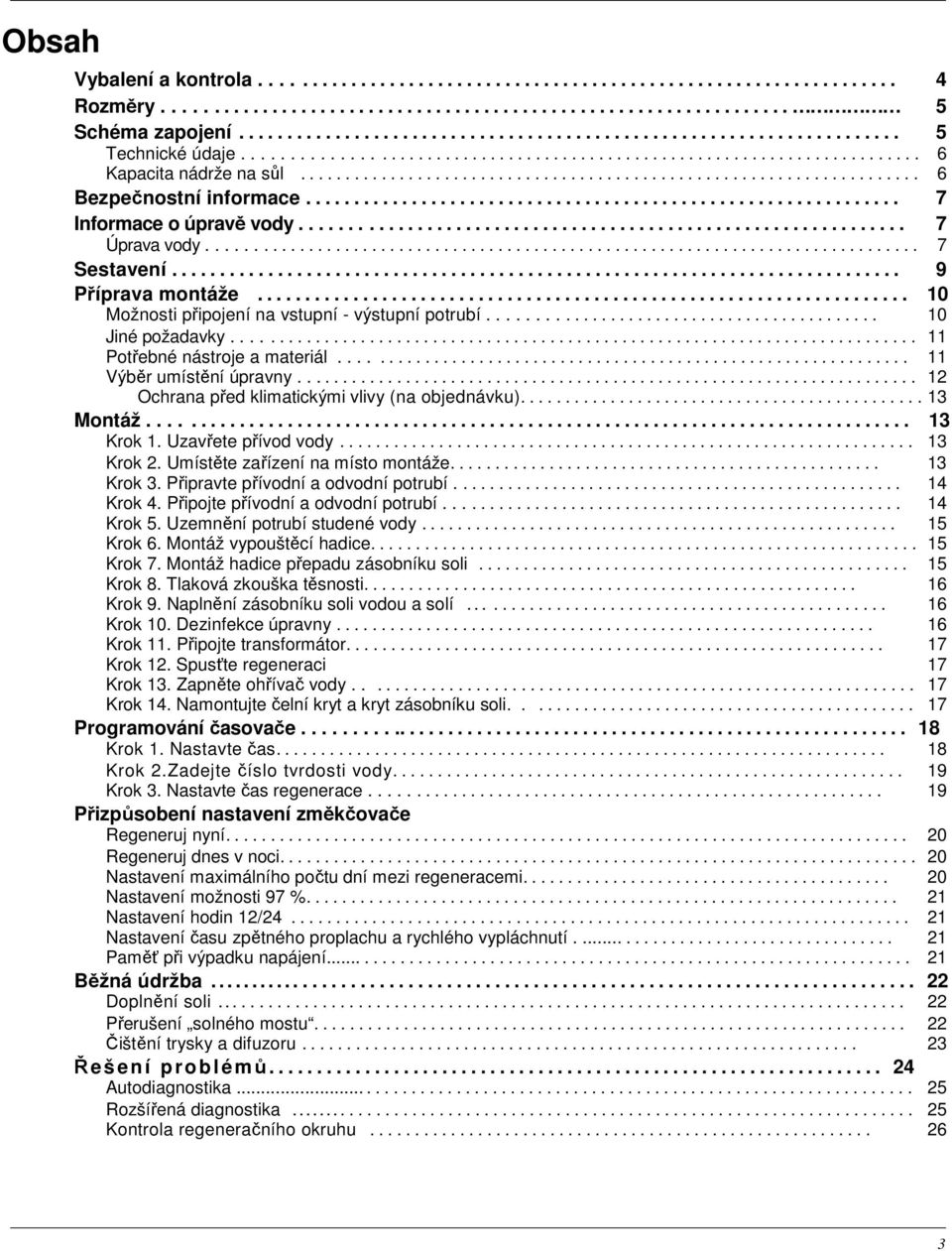

2 Obsah Vybalení a kontrola Rozměry Schéma zapojení Technické údaje Kapacita nádrže na sůl Bezpečnostní informace Informace o úpravě vody Úprava vody Sestavení Příprava montáže Možnosti připojení na vstupní - výstupní potrubí Jiné požadavky Potřebné nástroje a materiál Výběr umístění úpravny Ochrana před klimatickými vlivy (na objednávku) Montáž Krok 1. Uzavřete přívod vody Krok 2. Umístěte zařízení na místo montáže Krok 3. Připravte přívodní a odvodní potrubí Krok 4. Připojte přívodní a odvodní potrubí Krok 5. Uzemnění potrubí studené vody Krok 6. Montáž vypouštěcí hadice Krok 7. Montáž hadice přepadu zásobníku soli Krok 8. Tlaková zkouška těsnosti Krok 9. Naplnění zásobníku soli vodou a solí Krok 10. Dezinfekce úpravny Krok 11. Připojte transformátor Krok 12. Spusťte regeneraci 17. Krok Zapněte ohřívač vody Krok 14. Namontujte čelní kryt a kryt zásobníku soli Programování časovače Krok 1. Nastavte čas Krok 2.Zadejte číslo tvrdosti vody Krok 3. Nastavte čas regenerace Přizpůsobení nastavení změkčovače.... Regeneruj nyní Regeneruj dnes v noci Nastavení maximálního počtu dní mezi regeneracemi Nastavení možnosti 97 % Nastavení hodin 12/ Nastavení času zpětného proplachu a rychlého vypláchnutí Paměť při výpadku napájení Běžná údržba Doplnění soli Přerušení solného mostu Čištění trysky a difuzoru Ř e š ení probl émů Autodiagnostika Rozšířená diagnostika Kontrola regeneračního okruhu

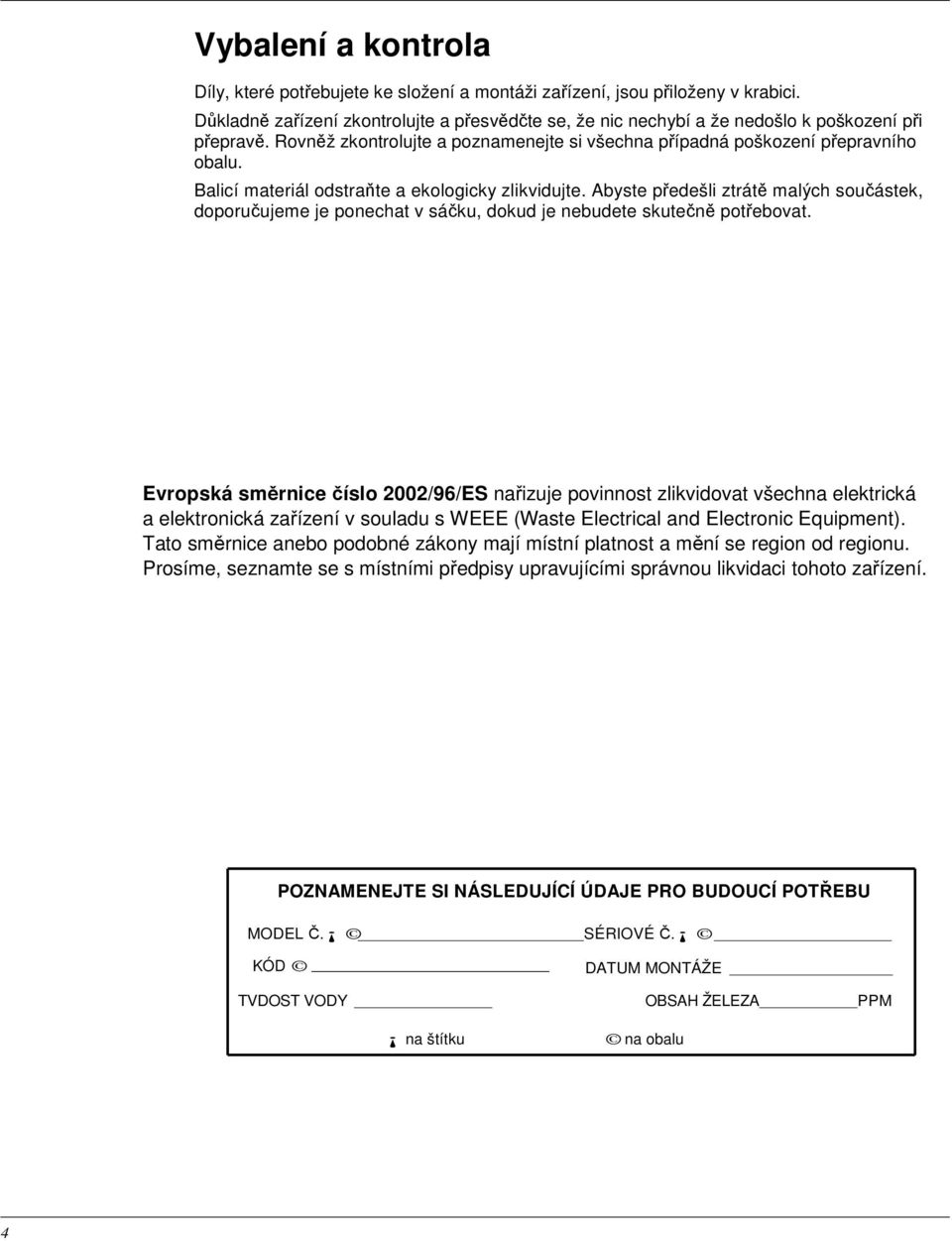

3 Vybalení a kontrola Díly, které potřebujete ke složení a montáži zařízení, jsou přiloženy v krabici. Důkladně zařízení zkontrolujte a přesvědčte se, že nic nechybí a že nedošlo k poškození při přepravě. Rovněž zkontrolujte a poznamenejte si všechna případná poškození přepravního obalu. Balicí materiál odstraňte a ekologicky zlikvidujte. Abyste předešli ztrátě malých součástek, doporučujeme je ponechat v sáčku, dokud je nebudete skutečně potřebovat. Evropská směrnice číslo 2002/96/ES nařizuje povinnost zlikvidovat všechna elektrická a elektronická zařízení v souladu s WEEE (Waste Electrical and Electronic Equipment). Tato směrnice anebo podobné zákony mají místní platnost a mění se region od regionu. Prosíme, seznamte se s místními předpisy upravujícími správnou likvidaci tohoto zařízení. POZNAMENEJTE SI NÁSLEDUJÍCÍ ÚDAJE PRO BUDOUCÍ POTŘEBU MODEL Č. SÉRIOVÉ Č. KÓD TVDOST VODY DATUM MONTÁŽE na štítku na obalu OBSAH ŽELEZA PPM 4

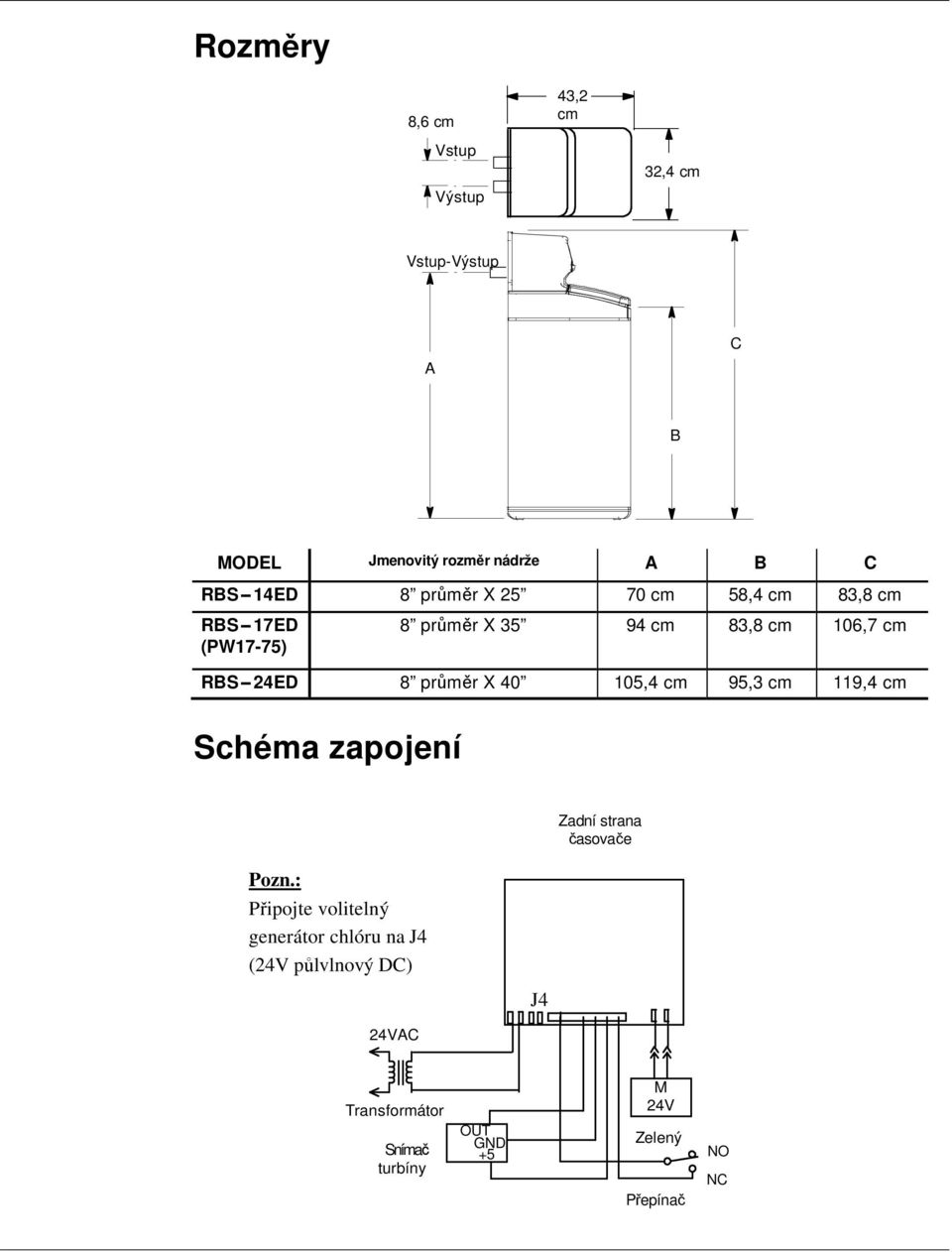

4 Rozměry 8,6 cm 43,2 cm Vstup Výstup 32,4 cm Vstup-Výstup A C B MODEL Jmenovitý rozměr nádrže A B C RBS -- 14ED 8 průměr X cm 58,4 cm 83,8 cm RBS -- 17ED (PW17-75) 8 průměr X cm 83,8 cm 106,7 cm RBS -- 24ED 8 průměr X ,4 cm 95,3 cm 119,4 cm Schéma zapojení Pozn.: Připojte volitelný generátor chlóru na J4 (24V půlvlnový DC) 24VAC J4 Zadní strana časovače Transformátor Snímač turbíny OUT GND +5 M 24V Zelený Přepínač NO NC

5 5

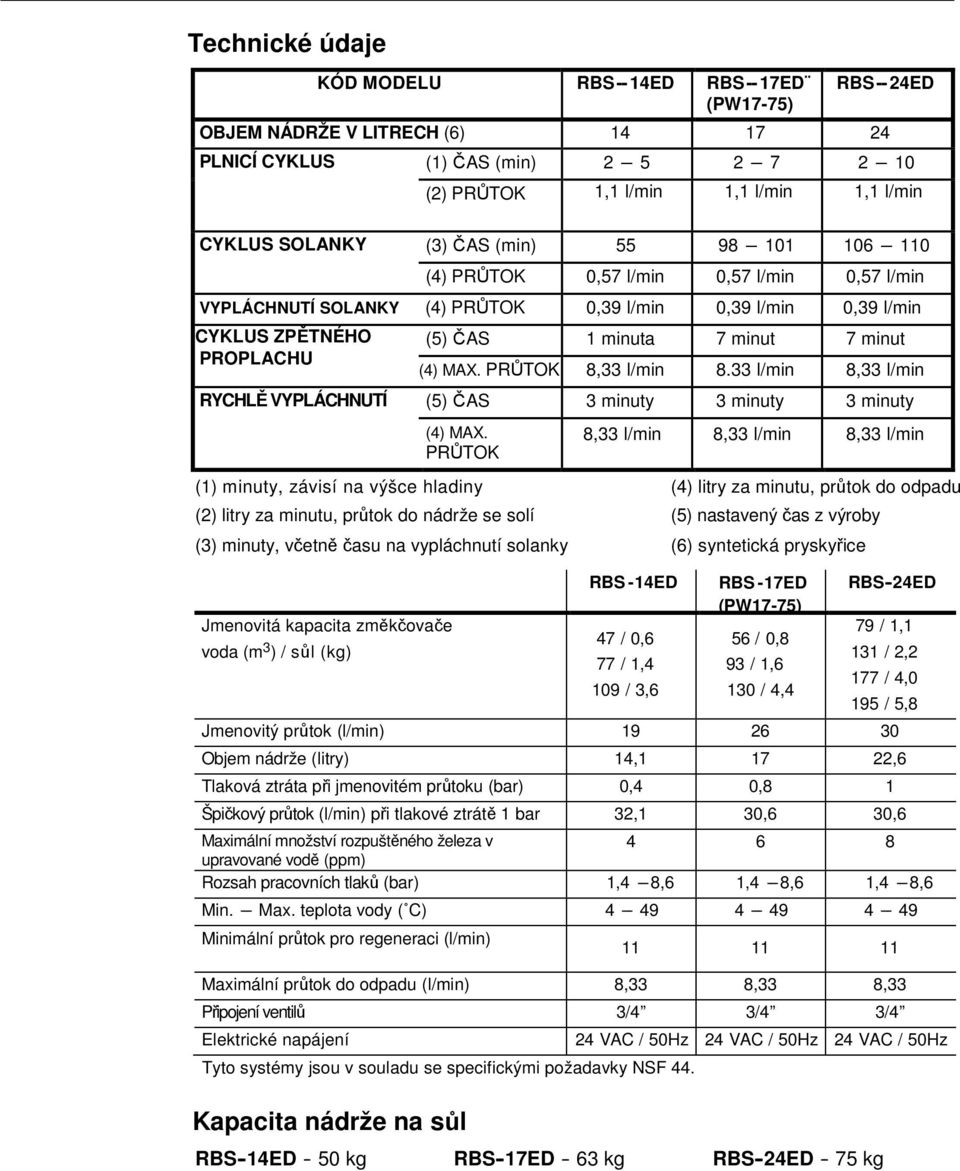

6 Technické údaje KÓD MODELU RBS -- 14ED RBS -- 17ED (PW17-75) RBS -- 24ED OBJEM NÁDRŽE V LITRECH (6) PLNICÍ CYKLUS (1) ČAS (min) (2) PRŮTOK 1,1 l/min 1,1 l/min 1,1 l/min CYKLUS SOLANKY (3) ČAS (min) (4) PRŮTOK 0,57 l/min 0,57 l/min 0,57 l/min VYPLÁCHNUTÍ SOLANKY (4) PRŮTOK 0,39 l/min 0,39 l/min 0,39 l/min CYKLUS ZPĚTNÉHO PROPLACHU (5) ČAS 1 minuta 7 minut 7 minut (4) MAX. PRŮTOK 8,33 l/min 8.33 l/min 8,33 l/min RYCHLĚ VYPLÁCHNUTÍ (5) ČAS 3 minuty 3 minuty 3 minuty (4) MAX. PRŮTOK 8,33 l/min 8,33 l/min 8,33 l/min (1) minuty, závisí na výšce hladiny (4) litry za minutu, průtok do odpadu (2) litry za minutu, průtok do nádrže se solí (5) nastavený čas z výroby (3) minuty, včetně času na vypláchnutí solanky (6) syntetická pryskyřice Jmenovitá kapacita změkčovače voda (m 3 ) / sůl (kg) RBS -14ED 47 / 0,6 77 / 1,4 109 / 3,6 RBS -17ED (PW17-75) 56 / 0,8 93 / 1,6 130 / 4,4 RBS -24ED 79 / 1,1 131 / 2,2 177 / 4,0 195 / 5,8 Jmenovitý průtok (l/min) Objem nádrže (litry) 14, ,6 Tlaková ztráta při jmenovitém průtoku (bar) 0,4 0,8 1 Špičkový průtok (l/min) při tlakové ztrátě 1 bar 32,1 30,6 30,6 Maximální množství rozpuštěného železa v upravované vodě (ppm) Rozsah pracovních tlaků (bar) 1,4 ---8,6 1,4 ---8,6 1,4 ---8,6 Min. --- Max. teplota vody ( C) Minimální průtok pro regeneraci (l/min) Maximální průtok do odpadu (l/min) 8,33 8,33 8,33 Připojení ventilů 3/4 3/4 3/4 Elektrické napájení Tyto systémy jsou v souladu se specifickými požadavky NSF 44. Kapacita nádrže na sůl 24 VAC / 50Hz 24 VAC / 50Hz 24 VAC / 50Hz RBS -14ED - 50 kg RBS -17ED - 63 kg RBS -24ED - 75 kg

7 6

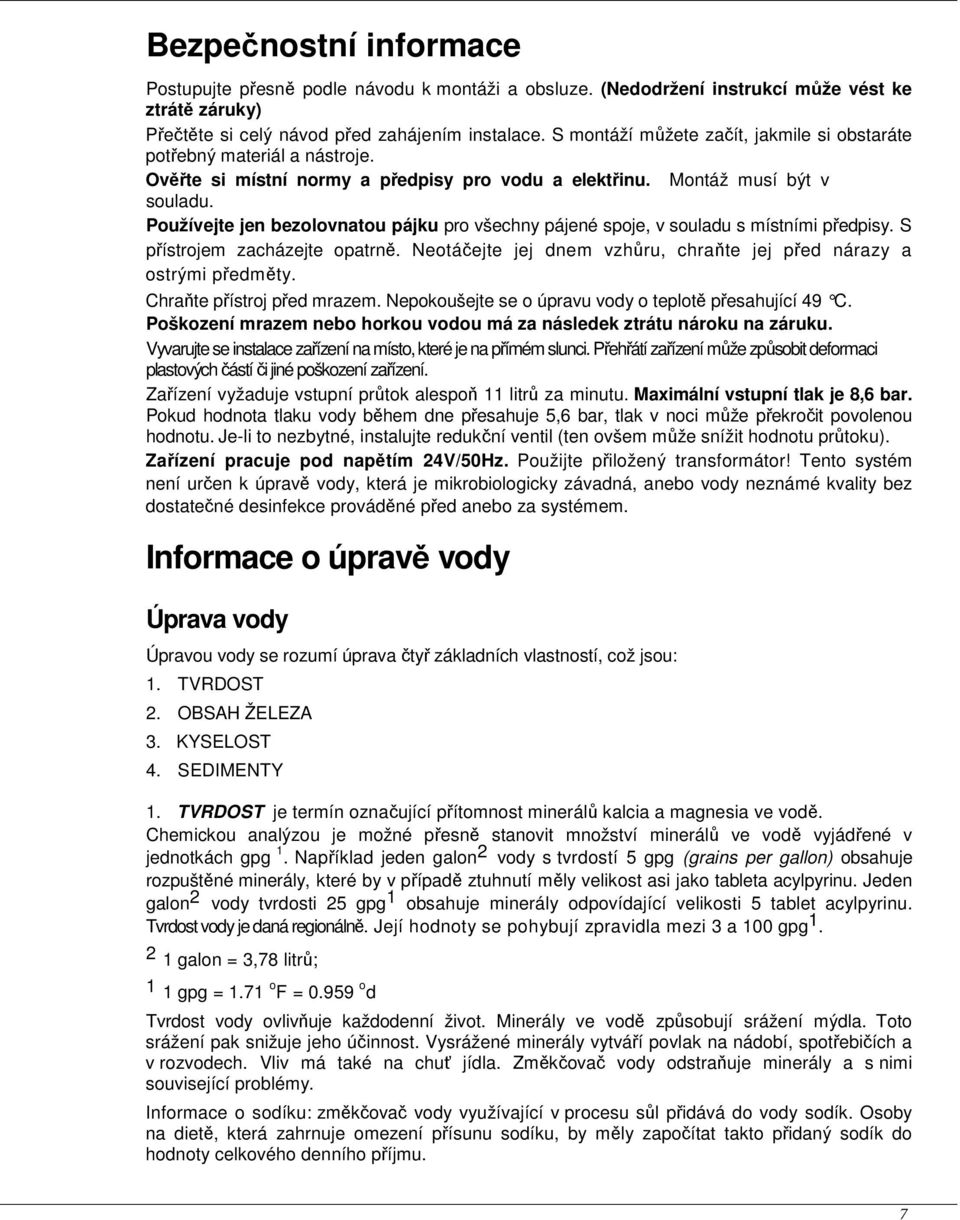

8 Bezpečnostní informace Postupujte přesně podle návodu k montáži a obsluze. (Nedodržení instrukcí může vést ke ztrátě záruky) Přečtěte si celý návod před zahájením instalace. S montáží můžete začít, jakmile si obstaráte potřebný materiál a nástroje. Ověřte si místní normy a předpisy pro vodu a elektřinu. Montáž musí být v souladu. Používejte jen bezolovnatou pájku pro všechny pájené spoje, v souladu s místními předpisy. S přístrojem zacházejte opatrně. Neotáčejte jej dnem vzhůru, chraňte jej před nárazy a ostrými předměty. Chraňte přístroj před mrazem. Nepokoušejte se o úpravu vody o teplotě přesahující 49 C. Poškození mrazem nebo horkou vodou má za následek ztrátu nároku na záruku. Vyvarujte se instalace zařízení na místo, které je na přímém slunci. Přehřátí zařízení může způsobit deformaci plastových částí či jiné poškození zařízení. Zařízení vyžaduje vstupní průtok alespoň 11 litrů za minutu. Maximální vstupní tlak je 8,6 bar. Pokud hodnota tlaku vody během dne přesahuje 5,6 bar, tlak v noci může překročit povolenou hodnotu. Je-li to nezbytné, instalujte redukční ventil (ten ovšem může snížit hodnotu průtoku). Zařízení pracuje pod napětím 24V/50Hz. Použijte přiložený transformátor! Tento systém není určen k úpravě vody, která je mikrobiologicky závadná, anebo vody neznámé kvality bez dostatečné desinfekce prováděné před anebo za systémem. Informace o úpravě vody Úprava vody Úpravou vody se rozumí úprava čtyř základních vlastností, což jsou: 1. TVRDOST 2. OBSAH ŽELEZA 3. KYSELOST 4. SEDIMENTY 1. TVRDOST je termín označující přítomnost minerálů kalcia a magnesia ve vodě. Chemickou analýzou je možné přesně stanovit množství minerálů ve vodě vyjádřené v jednotkách gpg 1. Například jeden galon 2 vody s tvrdostí 5 gpg (grains per gallon) obsahuje rozpuštěné minerály, které by v případě ztuhnutí měly velikost asi jako tableta acylpyrinu. Jeden galon 2 vody tvrdosti 25 gpg 1 obsahuje minerály odpovídající velikosti 5 tablet acylpyrinu. Tvrdost vody je daná regionálně. Její hodnoty se pohybují zpravidla mezi 3 a 100 gpg galon = 3,78 litrů; 1 1 gpg = 1.71 o F = o d Tvrdost vody ovlivňuje každodenní život. Minerály ve vodě způsobují srážení mýdla. Toto srážení pak snižuje jeho účinnost. Vysrážené minerály vytváří povlak na nádobí, spotřebičích a v rozvodech. Vliv má také na chuť jídla. Změkčovač vody odstraňuje minerály a s nimi související problémy. Informace o sodíku: změkčovač vody využívající v procesu sůl přidává do vody sodík. Osoby na dietě, která zahrnuje omezení přísunu sodíku, by měly započítat takto přidaný sodík do hodnoty celkového denního příjmu. 7

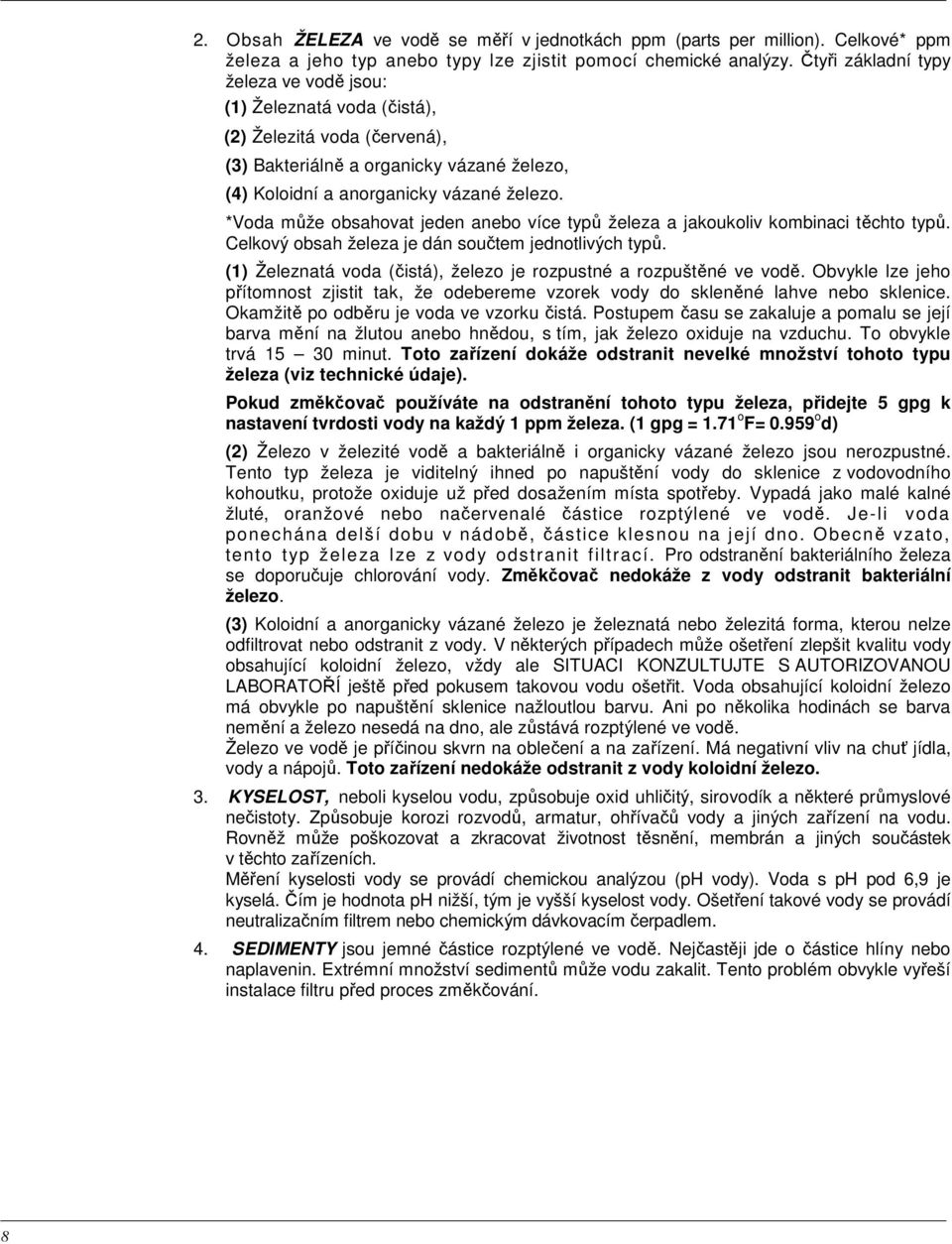

9 2. Obsah ŽELEZA ve vodě se měří v jednotkách ppm (parts per million). Celkové* ppm železa a jeho typ anebo typy lze zjistit pomocí chemické analýzy. Čtyři základní typy železa ve vodě jsou: (1) Železnatá voda (čistá), (2) Železitá voda (červená), (3) Bakteriálně a organicky vázané železo, (4) Koloidní a anorganicky vázané železo. *Voda může obsahovat jeden anebo více typů železa a jakoukoliv kombinaci těchto typů. Celkový obsah železa je dán součtem jednotlivých typů. (1) Železnatá voda (čistá), železo je rozpustné a rozpuštěné ve vodě. Obvykle lze jeho přítomnost zjistit tak, že odebereme vzorek vody do skleněné lahve nebo sklenice. Okamžitě po odběru je voda ve vzorku čistá. Postupem času se zakaluje a pomalu se její barva mění na žlutou anebo hnědou, s tím, jak železo oxiduje na vzduchu. To obvykle trvá minut. Toto zařízení dokáže odstranit nevelké množství tohoto typu železa (viz technické údaje). Pokud změkčovač používáte na odstranění tohoto typu železa, přidejte 5 gpg k nastavení tvrdosti vody na každý 1 ppm železa. (1 gpg = 1.71 o F= o d) (2) Železo v železité vodě a bakteriálně i organicky vázané železo jsou nerozpustné. Tento typ železa je viditelný ihned po napuštění vody do sklenice z vodovodního kohoutku, protože oxiduje už před dosažením místa spotřeby. Vypadá jako malé kalné žluté, oranžové nebo načervenalé částice rozptýlené ve vodě. Je-li voda ponechána delší dobu v nádobě, částice klesnou na její dno. Obecně vzato, tento typ železa lze z vody odstranit filtrací. Pro odstranění bakteriálního železa se doporučuje chlorování vody. Změkčovač nedokáže z vody odstranit bakteriální železo. (3) Koloidní a anorganicky vázané železo je železnatá nebo železitá forma, kterou nelze odfiltrovat nebo odstranit z vody. V některých případech může ošetření zlepšit kvalitu vody obsahující koloidní železo, vždy ale SITUACI KONZULTUJTE S AUTORIZOVANOU LABORATOŘÍ ještě před pokusem takovou vodu ošetřit. Voda obsahující koloidní železo má obvykle po napuštění sklenice nažloutlou barvu. Ani po několika hodinách se barva nemění a železo nesedá na dno, ale zůstává rozptýlené ve vodě. Železo ve vodě je příčinou skvrn na oblečení a na zařízení. Má negativní vliv na chuť jídla, vody a nápojů. Toto zařízení nedokáže odstranit z vody koloidní železo. 3. KYSELOST, neboli kyselou vodu, způsobuje oxid uhličitý, sirovodík a některé průmyslové nečistoty. Způsobuje korozi rozvodů, armatur, ohřívačů vody a jiných zařízení na vodu. Rovněž může poškozovat a zkracovat životnost těsnění, membrán a jiných součástek v těchto zařízeních. Měření kyselosti vody se provádí chemickou analýzou (ph vody). Voda s ph pod 6,9 je kyselá. Čím je hodnota ph nižší, tým je vyšší kyselost vody. Ošetření takové vody se provádí neutralizačním filtrem nebo chemickým dávkovacím čerpadlem. 4. SEDIMENTY jsou jemné částice rozptýlené ve vodě. Nejčastěji jde o částice hlíny nebo naplavenin. Extrémní množství sedimentů může vodu zakalit. Tento problém obvykle vyřeší instalace filtru před proces změkčování. 8

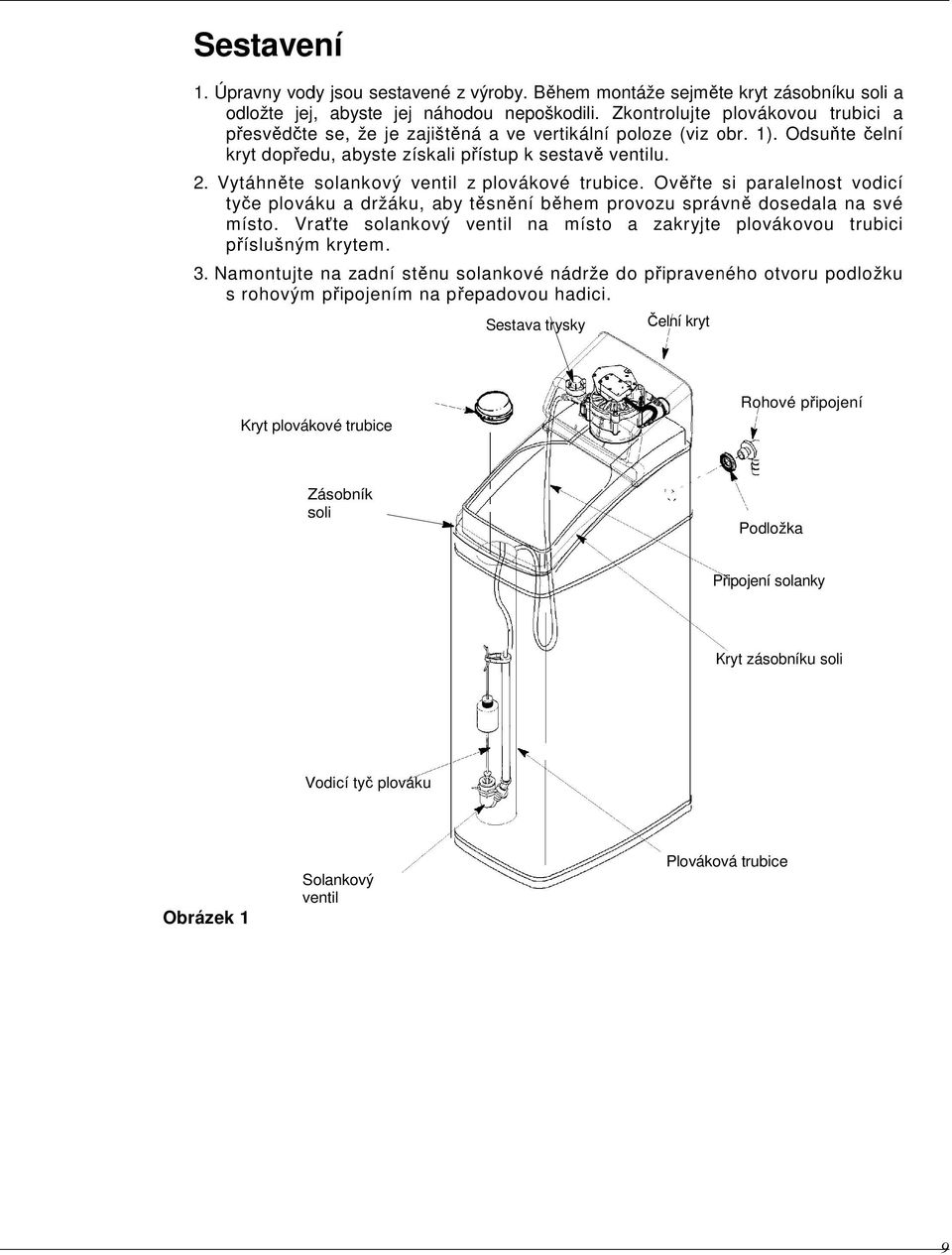

10 Sestavení 1. Úpravny vody jsou sestavené z výroby. Během montáže sejměte kryt zásobníku soli a odložte jej, abyste jej náhodou nepoškodili. Zkontrolujte plovákovou trubici a přesvědčte ě se, že je zajištěná a ve vertikální poloze (viz obr. 1). Odsuňte čelní kryt dopředu, abyste získali přístup k sestavě ventilu. 2. Vytáhněte solankový ventil z plovákové trubice. Ověřte si paralelnost vodicí tyče plováku a držáku, aby těsnění během provozu správně dosedala na své místo. Vraťte solankový ventil na místo a zakryjte plovákovou trubici příslušným krytem. 3. Namontujte na zadní stěnu solankové nádrže do připraveného otvoru podložku s rohovým připojením na přepadovou hadici. Sestava trysky Čelní kryt Kryt plovákové trubice Rohové připojení Zásobník soli Podložka Připojení solanky Kryt zásobníku soli Vodicí tyč plováku Obrázek 1 Solankový ventil Plováková trubice 9

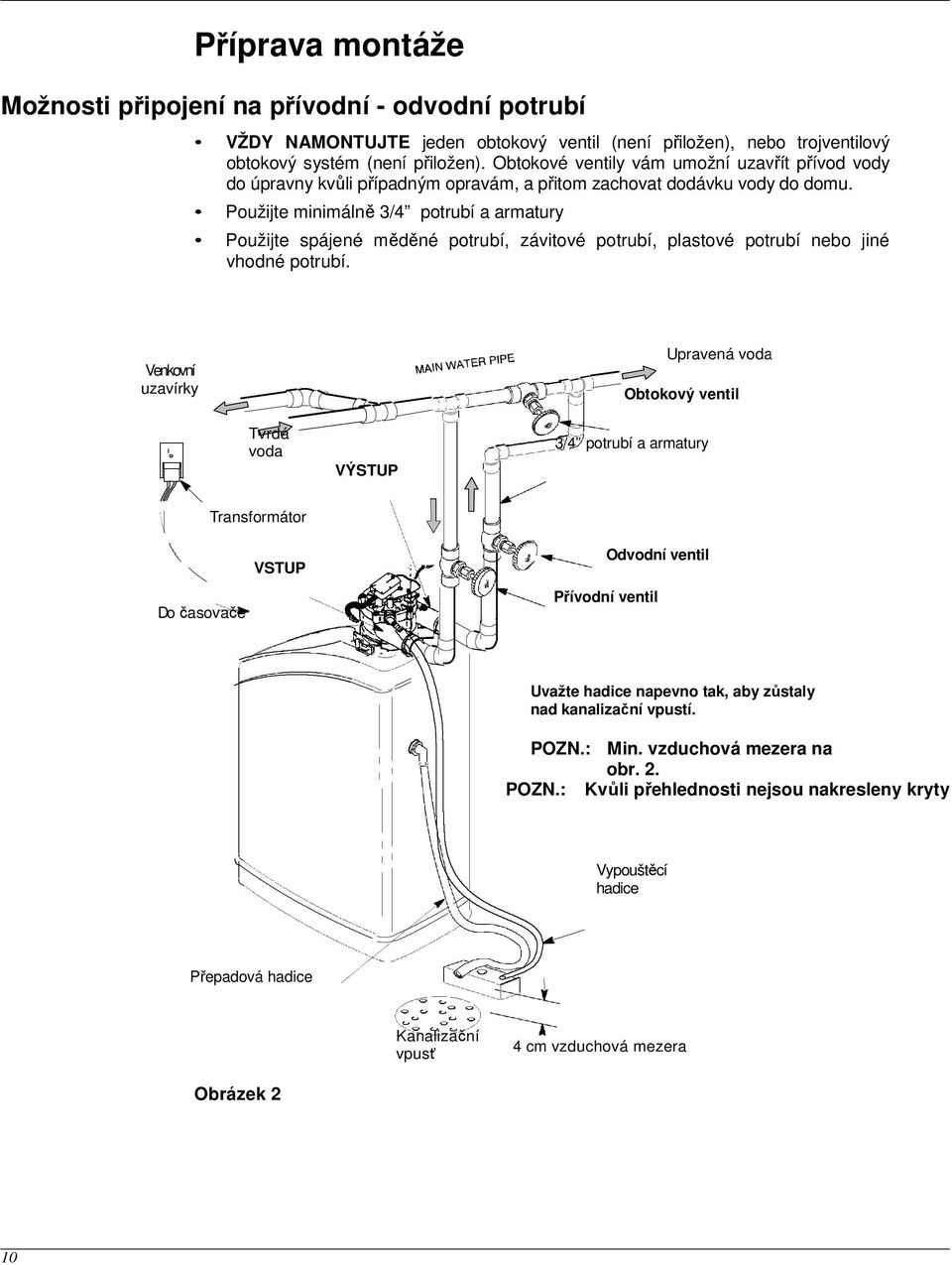

11 Příprava montáže Možnosti připojení na přívodní - odvodní potrubí VŽDY NAMONTUJTE jeden obtokový ventil (není přiložen), nebo trojventilový obtokový systém (není přiložen). Obtokové ventily vám umožní uzavřít přívod vody do úpravny kvůli případným opravám, a přitom zachovat dodávku vody do domu. Použijte minimálně 3/4 potrubí a armatury Použijte spájené měděné potrubí, závitové potrubí, plastové potrubí nebo jiné vhodné potrubí. Venkovní uzavírky Upravená voda Obtokový ventil Tvrdá voda VÝSTUP 3/4 potrubí a armatury Transformátor Do časovače VSTUP Odvodní ventil Přívodní ventil Uvažte hadice napevno tak, aby zůstaly nad kanalizační vpustí. POZN.: Min. vzduchová mezera na obr. 2. POZN.: Kvůli přehlednosti nejsou nakresleny kryty Vypouštěcí hadice Přepadová hadice Kanalizační vpusť 4 cm vzduchová mezera Obrázek 2 10

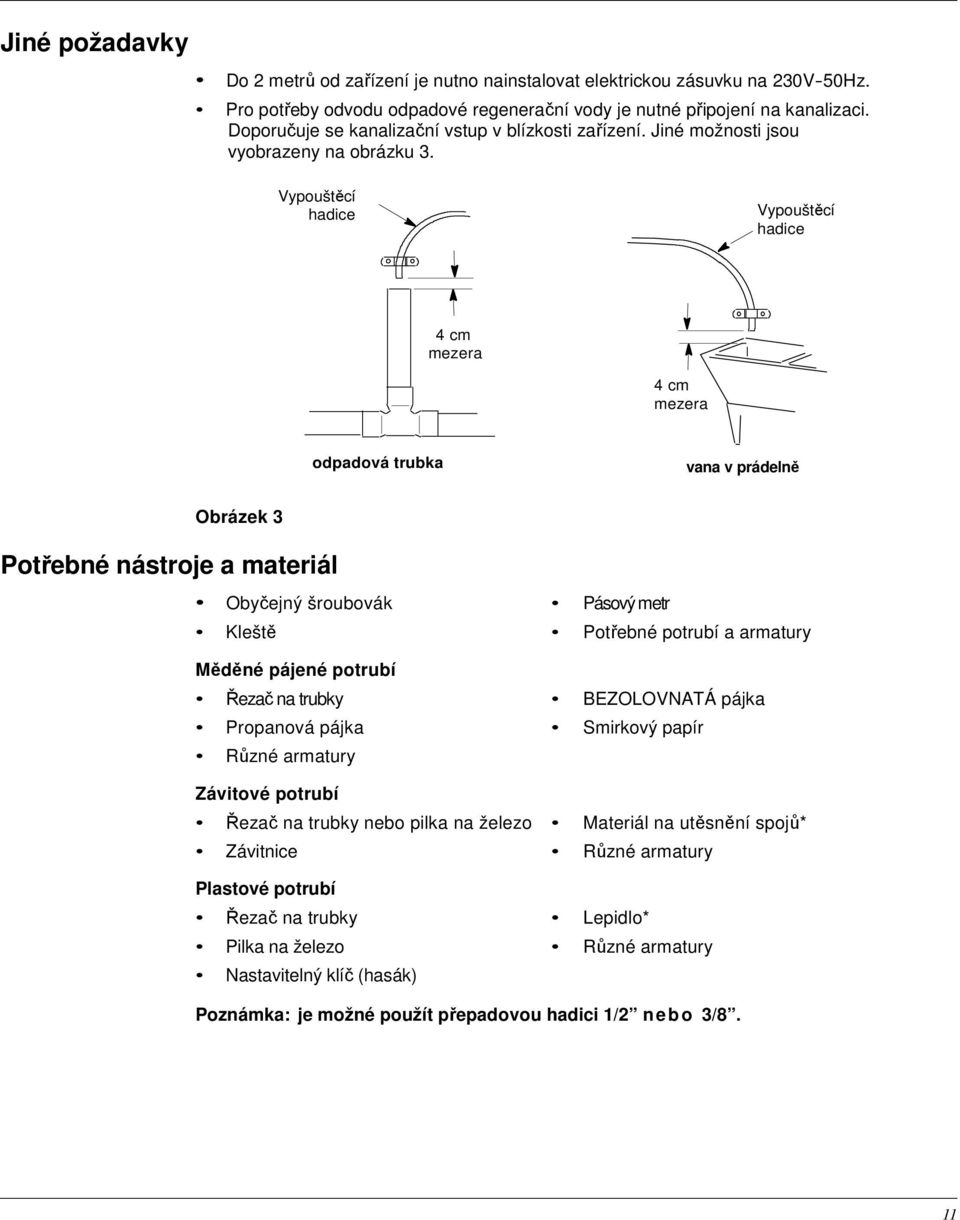

12 Jiné požadavky Do 2 metrů od zařízení je nutno nainstalovat elektrickou zásuvku na 230V-50Hz. Pro potřeby odvodu odpadové regenerační vody je nutné připojení na kanalizaci. Doporučuje se kanalizační vstup v blízkosti zařízení. Jiné možnosti jsou vyobrazeny na obrázku 3. Vypouštěcí hadice Vypouštěcí hadice 4 cm mezera 4 cm mezera odpadová trubka vana v prádelně Obrázek 3 Potřebné nástroje a materiál Obyčejný šroubovák Pásový metr Kleště Potřebné potrubí a armatury Měděné pájené potrubí Řezač na trubky BEZOLOVNATÁ pájka Propanová pájka Smirkový papír Různé armatury Závitové potrubí Řezač na trubky nebo pilka na železo Materiál na utěsnění spojů* Závitnice Různé armatury Plastové potrubí Řezač na trubky Lepidlo* Pilka na železo Různé armatury Nastavitelný klíč (hasák) Poznámka: je možné použít přepadovou hadici 1/2 n ebo 3/8. 11

13 *PŘIPOJENÍ VYPOUŠTĚNÍ: Vypouštěcí hadice nejsou povoleny ve všech regionech (Prostudujte si instalatérské předpisy platné ve vaší zemi). Pro pevné připojení vypouštěcího potrubí odřežte drážkovanou část (viz obr. 4), abyste získali přístup k závitu 1/4. Poté připojte odpadové potrubí dle potřeby. 1/4 NPT # Drážkování pro hadici 3/8 1/4 závit Drážkování Fitingy pro připojení pevného potrubí ( nejsou součástí dodávky) Obrázek 4 1/2 měděná trubička ( není součástí dodávky) Odřežte drážkování z tělesa Výběr umístění úpravny Při výběru umístění úpravny vezměte do úvahy následující skutečnosti : V závislosti na podmínkách rozvodu vody v domě nainstalujte zařízení blízko místa, kde je voda přivedena do domu, a ještě před všemi odběrnými místy v domě, S VÝJIMKOU venkovních uzavírek. Vodovodní uzavírky používané venku by měly být připojeny na tvrdou vodu, aby nedocházelo k plýtvání upravenou vodou a solí. Vedle místa instalace se musí nacházet přípojka na kanalizaci za účelem odvodu vody z regenerace a přepadu. Využijte vpusť v podlaze, vanu na praní, žumpu, případně jinou formu odvádění odpadové vody, v souladu s místními předpisy. Zařízení pracuje při napětí 24 VAC. Přiložený transformátor převádí napětí 230V/50Hz na 24 VAC. Transformátor zapojte do zásuvky zapojené podle platných předpisů. Zásuvka se musí nacházet maximálně 2 metry od zařízení. Součástí zařízení je dvoumetrový přívodní kabel pro připojení pojení transformátoru a časovače. Vždy montujte před ohřívač vody a za jiná zařízení na úpravu vody (viz obr. 5) Studená voda do ohřívače Přívod vody z vodárny Úpravna Filtr Tlaková nádoba Přívod vody ze studny Čerpadlo Obrázek 5 Vlastní studna 12

14 Ochrana před klimatickými vlivy Pokud instalujete zařízení v exteriéru, umístěte je tak, aby bylo chráněno před poškozením, kontaminací, násilným poškozením a přímým sluncem. Kryt chránící před klimatickými vlivy je dostupný na objednávku. Obraťte se na svého dodavatele. Namontujte dozadu na čelní kryt Obrázek 6 Montáž Krok 1. Uzavřete přívod vody 1. Uzavřete hlavní přívod vody u čerpadla nebo vodoměru. 2. Odpojte přívod elektrického proudu nebo plynu do ohřívače. 3. Otevřete všechny uzavírky a kohoutky, abyste vypustili vodu z potrubí. Krok 2. Umístěte zařízení na místo montáže Umístěte zařízení na místo montáže. Postavte ho na pevný, hladký a rovný povrch. Je-li to nutné, postavte zařízení na překližku o tloušťce alespoň 2 mm. Poté můžete zařízení vyrovnat vložením klínu pod překližku. (viz obr. 7) UPOZORNĚNÍ: NEVKLÁDEJTE KLÍN PŘÍMO POD ZÁSOBNÍK SOLI. Hmotnost zásobníku plného soli a vody může způsobit prasknutí zásobníku v místě u klínu. Klín Překližka Obrázek 7 13

15 Pohledem zkontrolujte a odstraňte veškeré nečistoty z přívodního a odvodního ventilu. Potřete jemnou vrstvou silikonové vazelíny O-kroužky na obtokovém ventilu. Zatlačte obtokový ventil do ventilu úpravny tak hluboko, jak to jen půjde. Zaklapněte 2 velké spony na místo, shora dolů, podle návodu na obrázku 8. UPOZORNĚNÍ: Ujistěte se, že spony pevně zapadly na místo a obtokový ventil nelze vytáhnout. O --- kroužek Boční pohled Spony Průřez Těleso ventilu Vstup nebo Výstup Obtokový ventil (zatlačte na doraz) Obrázek 8 Krok 3. Připravte přívodní a odvodní potrubí Připravte si připojovací potrubí a armatury na přívod a odvod úpravny. Ověřte si, že přiváděná ř tvrdá voda je napojena na přívodní ventil úpravny. POZN: Přívod a odvod jsou vyznačeny na ventilech úpravny. Dodržte vyznačený směr proudění. UPOZORNĚNÍ: Zajistěte připojení a podepření přívodního a odvodního potrubí tak, aby na připojení k ventilu úpravny nedocházelo k pnutí. Jakékoliv pnutí by mohlo ventily poškodit. Krok 4. Připojte přívodní a odvodní potrubí Připojte přívodní a odvodní potrubí k ventilům úpravny dle následujícího popisu. 1. MĚDĚNÉ PÁJENÉ POTRUBÍ a. Důkladně očistěte všechny spoje. b. Spájejte všechny spoje. Důkladně si ověřte kvalitu provedených spojů všech armatur a potrubí. Nepájejte potrubí připojené k obtokovému ventilu. Teplota při pájení by ventil poškodila. 2. ZÁVITOVÉ POTRUBÍ a. Naneste těsnicí materiál na všechny vnější závity na potrubí. b. Dotáhněte všechny závitové spoje. c. Potřebujete-li některé potrubí připájet, postupujte podle bodu CPVC PLASTOVÉ POTRUBÍ a. Očistěte te a spojte všechna potrubí podle návodu výrobce plastového potrubí a armatur. b. Potřebujete-li některé potrubí připájet, postupujte podle bodu 1. 14

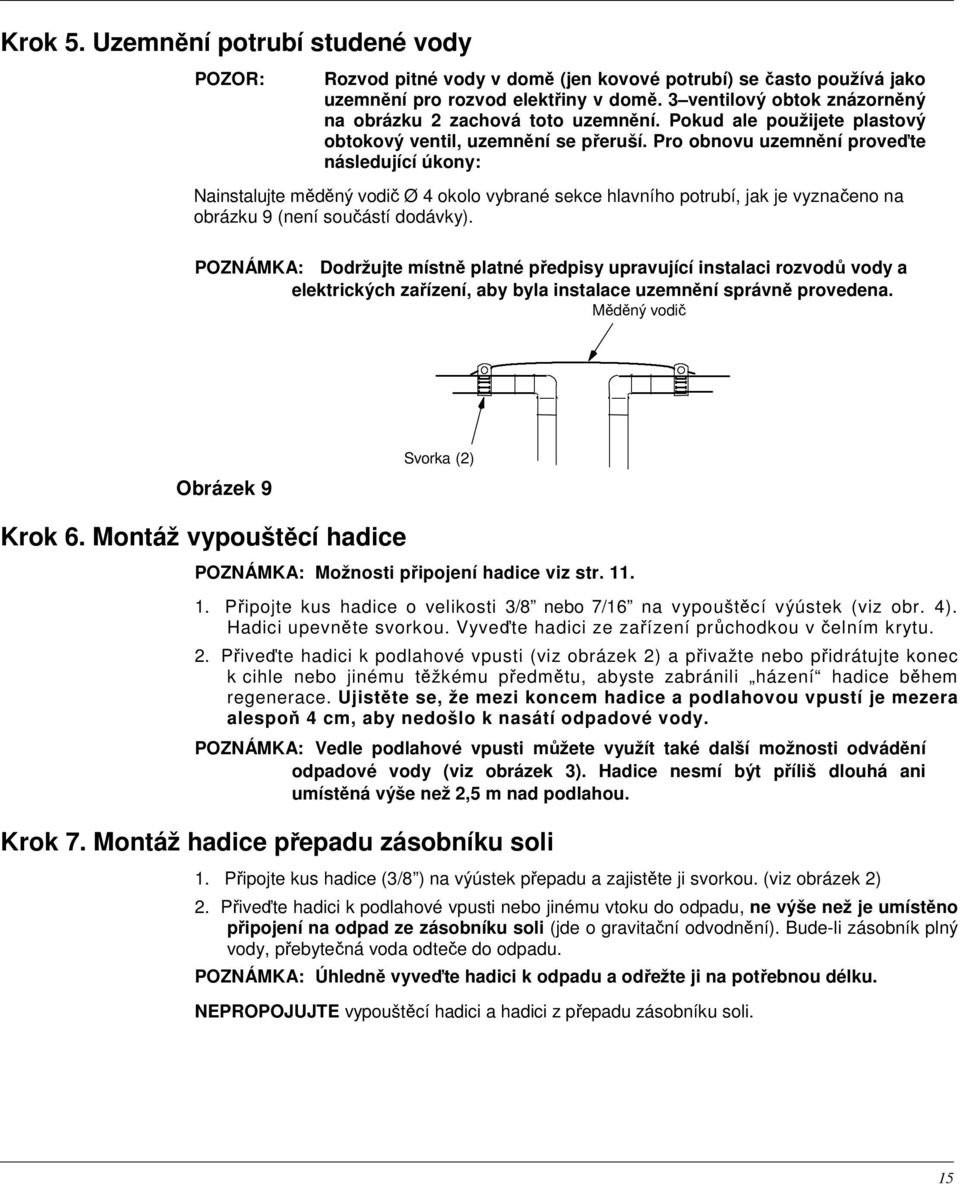

16 Krok 5. Uzemnění potrubí studené vody POZOR: Rozvod pitné vody v domě (jen kovové potrubí) se často používá jako uzemnění pro rozvod elektřiny v domě. 3 ventilový obtok znázorněný na obrázku 2 zachová toto uzemnění. Pokud ale použijete plastový obtokový ventil, uzemnění se přeruší. Pro obnovu uzemnění proveďte následující úkony: Nainstalujte měděný vodič Ø 4 okolo vybrané sekce hlavního potrubí, jak je vyznačeno na obrázku 9 (není součástí dodávky). POZNÁMKA: Dodržujte místně platné předpisy upravující instalaci rozvodů vody a elektrických zařízení, aby byla instalace uzemnění správně provedena. Měděný vodič Obrázek 9 Svorka (2) Krok 6. Montáž vypouštěcí hadice POZNÁMKA: Možnosti připojení hadice viz str Připojte kus hadice o velikosti 3/8 nebo 7/16 na vypouštěcí výústek (viz obr. 4). Hadici upevněte svorkou. Vyveďte hadici ze zařízení průchodkou v čelním krytu. 2. Přiveďte hadici k podlahové vpusti (viz obrázek 2) a přivažte nebo přidrátujte konec k cihle nebo jinému těžkému předmětu, abyste zabránili házení hadice během regenerace. Ujistěte se, že mezi koncem hadice a podlahovou vpustí je mezera alespoň 4 cm, aby nedošlo k nasátí odpadové vody. POZNÁMKA: Vedle podlahové vpusti můžete využít také další možnosti odvádění odpadové vody (viz obrázek 3). Hadice nesmí být příliš dlouhá ani umístěná výše než 2,5 m nad podlahou. Krok 7. Montáž hadice přepadu zásobníku soli 1. Připojte kus hadice (3/8 ) na výústek přepadu a zajistěte ji svorkou. (viz obrázek 2) 2. Přiveďte hadici k podlahové vpusti nebo jinému vtoku do odpadu, ne výše než je umístěno připojení na odpad ze zásobníku soli (jde o gravitační odvodnění). Bude-li zásobník plný vody, přebytečná voda odteče do odpadu. POZNÁMKA: Úhledně vyveďte hadici k odpadu a odřežte ji na potřebnou délku. NEPROPOJUJTE vypouštěcí hadici a hadici z přepadu zásobníku soli. 15

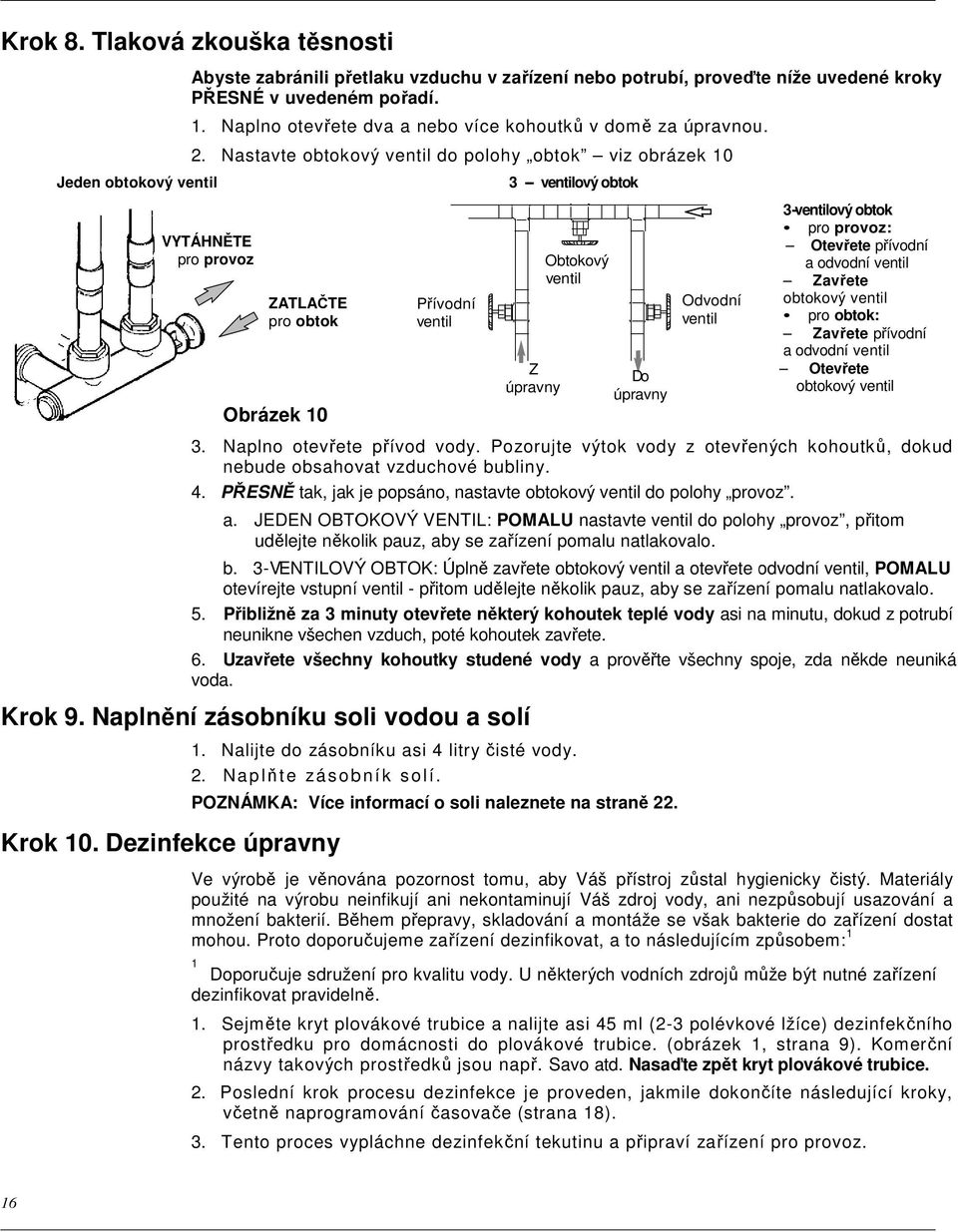

17 Krok 8. Tlaková zkouška těsnosti Jeden obtokový ventil Abyste zabránili přetlaku vzduchu v zařízení nebo potrubí, proveďte níže uvedené kroky PŘESNÉ v uvedeném pořadí. 1. Naplno otevřete dva a nebo více kohoutků v domě za úpravnou. 2. Nastavte obtokový ventil do polohy obtok viz obrázek 10 VYTÁHNĚTE pro provoz ZATLAČTE pro obtok Obrázek Naplno otevřete přívod vody. Pozorujte výtok vody z otevřených kohoutků, dokud nebude obsahovat vzduchové bubliny. 4. PŘESNĚ tak, jak je popsáno, nastavte obtokový ventil do polohy provoz. a. JEDEN OBTOKOVÝ VENTIL: POMALU nastavte ventil do polohy provoz, přitom udělejte několik pauz, aby se zařízení pomalu natlakovalo. b. 3-VENTILOVÝ OBTOK: Úplně zavřete obtokový ventil a otevřete odvodní ventil, POMALU otevírejte vstupní ventil - přitom udělejte několik pauz, aby se zařízení pomalu natlakovalo. 5. Přibližně za 3 minuty otevřete některý kohoutek teplé vody asi na minutu, dokud z potrubí neunikne všechen vzduch, poté kohoutek zavřete. 6. Uzavřete všechny kohoutky studené vody a prověřte všechny spoje, zda někde neuniká voda. Krok 9. Naplnění zásobníku soli vodou a solí Krok 10. Dezinfekce úpravny Přívodní ventil ventilový obtok Z úpravny Obtokový ventil 1. Nalijte do zásobníku asi 4 litry čisté vody. 2. Nap lňt e zásob ník solí. Do úpravny POZNÁMKA: Více informací o soli naleznete na straně 22. Odvodní ventil 3- ventilový obtok pro provoz: Otevřete přívodní a odvodní ventil Zavřete obtokový ventil pro obtok: Zavřete přívodní a odvodní ventil Otevřete obtokový ventil Ve výrobě je věnována pozornost tomu, aby Váš přístroj zůstal hygienicky čistý. Materiály použité na výrobu neinfikují ani nekontaminují Váš zdroj vody, ani nezpůsobují usazování a množení bakterií. Během přepravy, skladování a montáže se však bakterie do zařízení dostat mohou. Proto doporučujeme zařízení dezinfikovat, a to následujícím způsobem: 1 1 Doporučuje uje sdružení pro kvalitu vody. U některých vodních zdrojů může být nutné zařízení dezinfikovat pravidelně. 1. Sejměte kryt plovákové trubice a nalijte asi 45 ml (2-3 polévkové lžíce) dezinfekčního prostředku pro domácnosti do plovákové trubice. (obrázek 1, strana 9). Komerční názvy takových prostředků jsou např. Savo atd. Nasaďte zpět kryt plovákové trubice. 2. Poslední krok procesu dezinfekce je proveden, jakmile dokončíte následující kroky, včetně naprogramování časovače (strana 18). 3. Tento proces vypláchne dezinfekční tekutinu a připraví zařízení pro provoz. 16

18 Krok 11. Připojte transformátor 1. Připojte napájecí vodiče na svorkovnici transformátoru. POZNÁMKA: Zkontrolujte připojení všech konektorů na zadní straně časovače. POZOR: Přesvědčte se, že všechny vodiče jsou v dostatečné vzdálenosti od pohonu ventilu a oblasti motoru během regenerace rotují a mohly by je poškodit. 2. Zapojte transformátor do zásuvky vyhovující místním předpisům. ZAŘÍZENÍ MUSÍ BÝT NAPÁJENÉ NAPĚTÍM 24 V. NEPŘIPOJUJTE JE DO SÍTĚ BEZ TRANSFORMÁTORU! Zadní strana časovače Transformátor Pohon ventilu Obrázek 11 Krok 12. Spusťte regeneraci Snímač turbíny Přepínač Krok 13. Zapněte ohřívač vody Stiskněte tlačítko RECHARGE a toto tlačítko podržte 3 sekundy, dokud nezačne nápis Recharge Now na displeji časovače blikat a nespustí se regenerace. Tato regenerace vydezinfikuje přístroj dezinfekčním prostředkem přidaným v kroku 10. V případě, že v zařízení zůstal vzduch, bude vytlačen do odpadu. Zapněte elektrický nebo plynový ohřívač vody (je-li v domě) POZNÁMKA: Ohřívač vody je nyní naplněný TVRDOU vodou. S tím, jak se spotřebovává teplá voda, doplňuje se vodou změkčenou. Po několika dnech bude v ohřívači jen voda měkká. Chcete-li mít v ohřívači měkkou vodu okamžitě, počkejte, dokud se neprovede regenerace (krok 12). Poté vypusťte tvrdou vodu z ohřívače, dokud nepoteče studená, a naplňte jej vodou již upravenou. Krok 14. Namontujte čelní kryt a kryt zásobníku soli Naprogramujte časovač podle postupu popsaného na stranách 18, 19 a

19 Programování časovače Displej Tlačítko NAHORU RECHARGE DNES V NOCI (STISKNI) NYNÍ (Drž 3 sekundy) SELECT MENU Tlačítko REGENERACE SELECT/MENU tlačítko Tlačítko DOLŮ Obrázek 12 Jakmile zapojíte transformátor do elektrické sítě, na displeji začne blikat kód modelu a testovací číslo (například s3.0). Poté začne blikat 12:00 AM a PRESENT TIME. POZNÁMKA: Pokud se na displeji zobrazí SR --, stiskněte tlačítko nebo, dokud se nezobrazí Sr 14 pro Model RBS-14ED, SR17 pro Model RBS-17ED anebo SR24 pro Model RBS-24ED. Poté tiskněte tlačítko SELECT/MENU, MENU dokud se na displeji nezobrazí blikající PRESENT TIME. Krok 1. Nastavte čas Není-li na displeji zobrazeno PRESENT TIME, tiskněte tlačítko SELECT dokud se nezobrazí. 1. Stiskněte nebo pro nastavení času. MENU (Select/Menu) Zkontrolujte správné zobrazení AM (dopoledne) a PM (odpoledne). POZNÁMKA: Stisknutím a podržením tlačítek se údaj na displeji bude měnit rychleji. 18

20 Krok 2. Zadejte číslo tvrdosti vody 1. Tiskněte SELECT MENU (Select/Menu), aby se zobrazilo 25 a HARDNESS. 2. Stiskněte nebo pro zadání tvrdosti vaší vody. Krok 3. Nastavte čas regenerace POZN: Zapište si hodnotu tvrdosti vaší vody v jednotkách grains per gallon (gpg) do tabulky na straně 4 pro budoucí použití. Pokud váš zdroj vody obsahuje železo, kompenzujte to přidáním vyššího čísla tvrdosti. Například předpokládejme, že voda o tvrdosti 20 gpg obsahuje 2 ppm železa. Na každý jeden ppm obsahu železa přidejte k tvrdosti vody 5 gpg. V tomto příkladu zadejte tvrdost vody 30. (1 gpg = 1.71 o F= o d) 20 gpg tvrdost 2 ppm železa x 5 = číslo tvrdosti 1. Tiskněte TIME. SELECT MENU (Select/Menu), aby se na displeji rozblikalo 2:00AM a RECHARGE Chcete-li změnit začátek startu regenerace, stiskněte nebo, dokud se nezobrazí požadovaný čas. 19

21 Přizpůsobení nastavení změkčovače Regeneruj nyní Máte-li doma hosty, anebo jindy, když spotřebujete více upravené vody než obvykle, se může stát, že změkčovač už nebude schopen dodávat změkčenou vodu. Není-li na následující jeden nebo dva dny naplánována regenerace, může se stát, že až do regenerace budete mít tvrdou vodu. V takovém případě proveďte okamžitou regeneraci, a to takto Stiskněte a držte RECHARGE (Recharge), dokud se na displeji nezobrazí blikající nápis RECHARGE NOW, a změkčovač nezačne plnicí cyklus regenerace. Nápis RECHARGE NOW bude blikat na displeji během regenerace. Jakmile regenerace skončí, bude obnovena plná kapacita změkčovače. Regeneruj dnes v noci Regenerace spuštěna POZNÁMKA: Nepoužívejte teplou vodu během regenerace, protože ohřívač vody by byl doplňován tvrdou vodou přes obtok. Pokud nechcete spouštět okamžitou regeneraci, ale chcete provést extra regeneraci před následující plánovanou regenerací, postupujte následovně: Stiskněte a uvolněte (nedržte) RECHARGE (Recharge). RECHARGE TONIGHT začne blikat na displeji a regenerace začne v noci v naplánovaný čas. RECHARGE NOW bude blikat na displeji během regenerace. Jakmile regenerace skončí, bude obnovena plná kapacita změkčovače. Regenerace v noci nastavena Nastavení maximálního počtu dnů mezi regeneracemi Nastavení z výroby umožňuje časovači řídit frekvenci regenerací v závislosti na objemu spotřebované vody změřeného vodoměrem. Toto nastavení zaručuje nejekonomičtější provoz. Můžete ale nastavit maximální počet dnů mezi regeneracemi. Například, zařízení bude pracovat bez regenerace maximálně 3 dny, pokud na displeji nastavíte 3 day. Nastavit můžete 1 až 7 dní. Stiskněte a držte SELECT MENU Stiskněte znovu tlačítko (Select/Menu), dokud se nezobrazí tři nuly a dvě pomlčky SELECT MENU (Select/Menu) a na displeji začne blikat nápis Auto RECHARGE. Pro nastavení použije tlačítka nebo a nastavte maximální počet dní mezi regeneracemi. 20

22 Nastavení možnosti 97%: Při nastavení na On (zapnuto) se zařízení bude automaticky regenerovat, bude-li využito 97 % kapacity, kdykoli během dne. Displej se přepíná mezi možnostmi 97 Recharge a OFF. Použijte šipky ke změně nastavení mezi On a Off (zapnuto/vypnuto). Nastavení hodin 12/24 Všechny časové údaje se zobrazují ve formátu 24 hodin. Pokud požadujete 12tihodinový formát, použijte anebo pro změnu formátu zobrazování. Stiskněte a držte pomlčky. Stiskněte 2x SELECT MENU (Select/Menu), dokud se na displeji nezobrazí tři nuly a dvě SELECT MENU (Select/Menu) na displeji bude blikat 24 hr nebo 12 hr. Nastavte pomocí tlačítek nebo požadované zobrazení času. Nastavení času zpětného proplachu a rychlého vypláchnutí Budete-li si to přát, můžete v nastavení časovače změnit časy zpětného proplachu a rychlého vypláchnutí. Nastavení z výroby je 3 minuty u zpětného proplachu a 2 minuty u rychlého vypláchnutí. Oba údaje lze nastavit od 1 do 30 minut. Stiskněte a držte SELECT MENU pomlčky. Stiskněte 3x tlačítko SELECT MENU (Select/Menu), dokud se na displeji nezobrazí tři nuly a dvě (Select/Menu) a b-3 bude blikat na displeji. Pro nastavení použijte tlačítka nebo a nastavte požadovaný čas zpětného proplachu. Po nastavení znovu stiskněte tlačítko SELECT MENU (Select/Menu) a na displeji bude blikat r-2. Pro nastavení použijte tlačítka nebo a nastavte požadovaný čas rychlého vypláchnutí. Paměť při výpadku napájení Při výpadku napájení si paměť zabudovaná v časovači zapamatuje všechna nastavení po dobu několika minut. Při ztrátě napájecího napětí zmizí údaje z displeje a zařízení se nebude regenerovat. Po obnově dodávky elektrické energie se stane následující: 1. Nově nastavit čas na časovači je nutné jen v případě, že displej bliká. Nastavení TVRDOSTI a ČASU REGENERACE se uchová na neomezeně dlouhou dobu a není nutné je znovu nastavovat. Přestože časovač ukazuje nesprávný časový údaj po dlouhém výpadku napájení, změkčovač funguje a dodává měkkou vodu. Samozřejmě, regenerace bude probíhat v náhodnou dobu během dne, dokud nenastavíte správný čas na časovači. POZNÁMKA: Při výpadku napájení během regenerace ji zařízení po obnovení napájení dokončí. 21

23 Běžná údržba Doplnění soli Sejměte kryt ze zásobníku soli a zkontrolujte množství soli. Kontrolujte pravidelně. Pokud změkčovač spotřebuje veškerou sůl před jejím doplněním, bude změkčovač dodávat tvrdou vodu. Než přijdete na to, jak často musíte sůl doplňovat, ovat, kontrolujte množství soli jednou za dva až tři týdny. VŽDY doplňte, je-li soli méně než je 1/3 celkového objemu. Ujistěte se, že kryt plovákové trubice je nasazen. POZNÁMKA: Ve vlhkých prostorách je lepší ponechávat nižší hladinu soli a sůl doplňovat častěji. DOPORUČENÁ SŮL: Krystalická, hrubá, doporučuje se speciální sůl pro změkčovače vody. Tento typ soli je velmi čistá sůl, získaná odpařováním, krystalická, někdy lisovaná do briket. Obsahuje méně než 1 % nerozpustných (ve vodě se nerozpouštějících) nečistot. NEDOPORUČENÁ SŮL: Kamenná sůl s vysokým obsahem nečistot, granulovaná sůl, kuchyňská sůl, sůl na výrobu zmrzliny atd. se nedoporučují. SŮL S PŘÍSADAMI PRO ODSTRAŇOVÁNÍ ŽELEZA: Některé typy solí se dodávají s obsahem aditiv, která pomáhají změkčovači odstraňovat železo z vody. Přerušení solného mostu Občas se v zásobníku soli vytvoří tvrdá krusta zvaná solný most. Obvykle je to způsobeno vysokou vlhkostí nebo špatným druhem soli. Jakmile se solný most vytvoří, vznikne volný prostor mezi hladinou vody a solí. Sůl se pak nemůže rozpouštět ve vodě a vytvářet solanku. Bez solanky se zásobník nedokáže regenerovat a změkčovač bude dodávat tvrdou vodu. Je-li zásobník plný soli, je těžké říci, zda se vytvořil solný most. Sůl leží v horní části zásobníku, ale most může být pod ní. Vezměte násadu smetáku nebo podobný nástroj a zastrčte ji do soli. Pokud narazíte na pevnou překážku, nejčastěji jde právě o solný most. Opatrně zatlačte na most na několika místech, abyste ho zlomili. Nepoužívejte žádné ostré nebo špičaté předměty, abyste nepoškodili zásobník. Zatlačte nástrojem na solný most a zlomte jej cm Zde označte Sůl Solný most Násada smetáku Hladina vody Obrázek 13 22

24 Čištění trysky a difuzoru Čistá tryska a difuzor (viz obrázek 14) jsou nutné pro správnou funkci změkčovače. Toto malé zařízení vytváří podtlak pro pohyb solanky ze zásobníku soli do zásobníku. Pokud se ucpe pískem, usazeninami, nečistotami apod., změkčovač nebude pracovat a bude dodávat tvrdou vodu. Abyste získali přístup k trysce a difuzoru, posuňte čelní kryt dopředu. Ověřte si, že zařízení je v cyklu změkčování (není tlak vody v trysce a difuzoru). Poté přidržte těleso trysky a difuzoru jednou rukou a odšroubujte kryt. Neztraťte o-kroužek. Vyjměte podpůrný kroužek sítka a sítko. Poté vyjměte trysku s difuzorem. Umyjte součástky horkou vodou a mýdlem a opláchněte je čistou vodou. Je-li to nutné, malým kartáčkem odstraňte ň nečistoty a usazeniny. Pracujte opatrně, abyste nepoškrábali povrch nebo neohnuli trysku a difuzor. Rovněž zkontrolujte a vyčistěte těsnění ě ění zátky. Opatrně složte všechny části ve správném pořadí. Natřete o-kroužekoužek silikonovou vazelínou a nasaďte ho. Nasaďte a našroubujte kryt a utáhněte jej rukou. Ne však příliš, abyste nezlomili kryt nebo těleso. Kryt O --- kroužek Podpůrný kroužek Sítko Tryska & Difuzor Těsnění *Vložka (1 --- EP) Sítko *Vložka (HVDC) Tryska & Difuzor Těleso Matice *Montujte s číslovanou stranou nahoru Vydutou stranou dolů. Důležité: Ověřte si, že malý otvor v těsnění ě je vycentrovaný přesně proti malému otvoru tělesa trysky a difuzoru Obrázek 14 23

25 Řešení problémů Nástroje potřebné na opravy: klíč 5/16, šroubovák Phillips, špičaté kleště PROBLÉM PŘÍČINA ŘEŠENÍ Není měkká voda 1. Chybí sůl v zásobníku soli a. Doplňte sůl (str. 22) b. Spusťte program regeneruj nyní (str. 21) Není měkká voda, displej časovače je prázdný Není měkká voda Hladina soli neklesá Není měkká voda, zásobník soli je plný vody, voda uniká do odpadu (zatímco zařízení je v režimu změkčování vody) Dodávaná voda je občas tvrdá Železo ve vodě Sůl v domovním rozvodu, zásobník netěsní 1. Transformátor je odpojený ze zásuvky, nebo je odpojen napájecí kabel, transformátor nebo kabel je vadný. 2. Vypálená pojistka, vypadnutý jistič, nebo vypnutý vypínač. (viz strana 21 Paměť při výpadku napájení ). a. Ověřte si příčinu výpadku a opravte. Nastavte časovač a spusťte program regeneruj nyní (str. 21) a. Vyměňte pojistku, nahoďte jistič, nebo zapněte vypínač a spusťte program regeneruj nyní (str.21). POTŘEBNÉ DÍLY žádné napájecí kabel 3. Vadný časovač a. Vyměňte časovač (str. 28) časovač 1. Solný most v zásobníku soli a. Viz strana 22 přerušení mostu. žádné 2. Manuální obtokový ventil v poloze obtok a. Viz strana 16, obr.10. Přepněte obtokový žádné ventil do polohy provoz 1. Znečištěná, ucpaná nebo poškozená tryska a a. Vyjměte, zkontrolujte, případně vyčistěte nebo souprava trysky difuzor vyměňte trysku a difuzor (str. 23) 2. Porucha vnitřního ventilu s netěsností a. Vyměňte těsnění a rotor (str. 28) souprava rotor/těsnění 3. Neprůchodná odpadová hadice a. Na hadici nesmí být smyčky, ostré ohyby ani nic jiného, co by bránilo průtoku vody (str. 10) 4. Nízký nebo vysoký tlak vody (nízký tlak může a. Je-li tlak nižší než 1,4 bar, zvyšte tlak přerušit nasávání solanky během regenerace, vysoký z čerpadla minimálně na 1,4 bar. Pokud tlak tlak může poškodit vnitřní časti vstupního ventilu. v některých částech dne přesahuje 7 bar, nainstalujte redukční ventil. 5. Plovák v plovákové trubici je znečištěný nebo a. Vyčistěte nebo vyměňte plovák souprava plováku děravý (str. 28) 6. průsak vody mezi ventilem a nádrží pryskyřice a. vyměňte O-kroužek mezi ventilem a nádrží souprava nádrž/ventil O-kroužek 1. Nesprávné nastavení času a. Nastavte čas správně žádné 2. Nesprávné nastavení tvrdosti vody a. Podle návodu na str. 19 nastavte tvrdost vody žádné 3. Nesprávně zadaný kód modelu a. Podle návodu na straně 18 správně nastavte žádné 4. Používá se teplá voda, když se změkčovač regeneruje a. Nepoužívejte teplou vodu, pokud se změkčovač regeneruje, protože ohřívač je v danou chvíli doplňován tvrdou vodou. 5. Možné zvýšení tvrdosti vody a. Otestujte tvrdost a železitost vody a časovač nastavte podle výsledku (str. 19). 6. Kapající kohoutek nebo netěsný splachovací a. I malý únik spotřebuje velké množství vody ventil. Příliš velká spotřeba vody v průběhu několika dnů. Opravte všechny netěsnosti a vždy řádně zavírejte kohoutky. 1. Dodávaná voda je železnatá 2. Železo ve změkčené vodě 3. Bakteriálně nebo organicky vázané železo a. Otestujte tvrdost a železitost vody a časovač nastavte podle výsledku (str. 19). b. Vyčistěte zásobník c. Tento typ železa změkčovač neumí odstranit 1. Poškození rozvodu solanky a. Vyměňte sestavu zásobníku solanky (str. 28) Sestava zásobníku Netěsní zásobník soli 1. Prasklá nádrž soli a. Vyměňte sestavu zásobníku soli (str. 28) Sestava zásobníku soli Pohon se zastavil nebo cvaká Zobrazí se chybový kód E1, E2, E3, nebo E4 Zobrazí se chybový kód E5 1. Porucha pohonu nebo ventilu v důsledku vysokého točivého momentu pohonu 1. Propojovací vodiče nebo připojení k polohovému spínači 2. Spínač 3. Porucha ventilu v důsledku vysokého momentu 4. Nefunkční pohon a. Vyměňte sestavu rotor/těsnění (str. 28) b. Vyměňte pohon a spínač a. Vyměňte propojovací vodiče nebo připojení k polohovému spínači b. Vyměňte spínač c. Vyměňte sestavu rotor/těsnění d. Vyměňte pohon žádné žádné žádné žádné žádné žádné žádné Sestava rotor/těsnění Sestava pohon/spínač Sestava motor/přepínač Sestava rotor/těsnění 1. Porucha elektroniky a. Vyměňte elektronickou jednotku Sestava elektronické jednotky POSTUP, JAK ODSTRANIT CHYBOVÝ KÓD Z ELEKTRONICKÉ JEDNOTKY: 1. Odpojte transformátor Odstraňte závadu Zapojte transformátor Čekejte 6 minut. Pokud se opět objeví chybový kód, závada nebyla odstraněna. 24

26 Autodiagnostika Rozšířená diagnostika Elektronická jednotka je vybavená funkcí autodiagnostiky elektrického systému (mimo napájení a/nebo vodoměru). Elektronická jednotka monitoruje elektronické komponenty i obvody a jejich bezchybnou funkci. Při výskytu selhání se na displeji zobrazí chybový kód. Řešení problémů na straně 24 zobrazuje jednotlivé chybové kódy a identifikaci poruchy pro každý kód. Pokud se na displeji zobrazí chybový kód, všechna tlačítka elektronické jednotky budou nefunkční, s výjimkou tlačítka SELECT/MENU. SELECT/MENU je i nadále funkční, takže servisní technik může spustit rozšířenou diagnostiku (viz níže) pro podrobnější identifikaci problému. Využijte následující postup během regeneračního cyklu, abyste ověřili funkci zařízení. Sejměte čelní ventilu. kryt, abyste mohli sledovat činnost vačky a přepínače během rotace 1. Stiskněte a držte SELECT MENU (Select/Menu) 3 sekundy, dokud se na displeji nezobrazí První tři číslice zobrazují práci vodoměru: 000 (není průtok) = Změkčená voda se nepoužívá a není průtok přes vodoměr OTEVŘETE NEJBLIŽŠÍ KOHOUTEK ZMĚKČENÉ VODY 000 až199 (průtok) = změna údaje po každých 3,78 litrech (= 1 galonu) protečených přes vodoměr POZNÁMKA: Pokud se při otevření ení kohoutku údaj na displeji nemění, vytáhněte snímač z výstupního portu ventilu (SENSOR HOUSING). Pohybujte malým magnetem před senzorem. Na displeji by se měl zobrazit údaj. Pokud se údaj zobrazí, odpojte přívodní a odvodní potrubí a zkontrolujte, zda není turbína zaseknutá. 25

27 3. Písmeno (P) a pomlčka (nebo pomlčky) zobrazují POLOHU spínače. Pokud se zobrazí písmeno, spínač č je sepnutý. Pokud se zobrazí pomlčky, spínač je deaktivován. 4. S t l ačte RECHARGE (Recharge), abyste manuálně přesunuli ventil a zkontrolujte, zda spínač normálně pracuje. POZNÁMKA: Ověřte si, že voda je v kontaktu se solí a kontakt není přerušen solným mostem... viz str Jakmile je zobrazen diagnostický displej, máte k dispozici různé informace, které mohou být užitečné ve více případech. Tyto informace zařízení uchovává od prvního zapnutí. a. Stiskněte pro zobrazení údaje, kolik dnů je elektronická jednotka spuštěná od prvního zapnutí napájení. b. Stiskněte pro zobrazení údaje, kolik regenerací bylo spuštěno od zadání SR kódového čísla. SELECT MENU 6. Stiskněte te a podržte (Select/Menu) dokud se neobjeví kód Sr14, SR17 nebo SR24, jenž identifikuje váš model změkčovače Tento kód identifikuje váš model změkčovače. Pokud se zobrazí nesprávný údaj, změkčovač č bude pracovat v nesprávném naprogramování. 7. Vraťte se na základní displej zobrazení času SELECT MENU stiskněte (Select/Menu). 8. Pro změnu SR čísla stiskněte nebo dokud se nezobrazí správný SR kód. Poté znovu stiskněte tlačítko Kontrola regeneračního okruhu SELECT MENU (Select/Menu), abyste se vrátili na základní displej. Tato kontrola ověřuje správnou funkci pohonu ventilu, plnění zásobníku solanky, odtoku solanky, průtoku během regenerace a ostatních funkcí časovače. Vždy proveďte počáteční kontrolu a manuální rozšířenouou diagnostiku. POZNÁMKA: Displej musí zobrazovat čas (nesmí blikat). Pokud se na displeji zobrazí chybový kód, nejprve stiskněte SELECT MENU (Select/Menu) pro vstup do diagnostického displeje. RECHARGE 1. Stiskněte (Recharge) a podržte tlačítko 3 sekundy. RECHARGE začne blikat a úpravna přitom začne plnicí cyklus regenerace. Sejměte kryt plovákové trubice a použitím baterky pozorujte plnicí vodu vstupující do nádrže. a. Pokud voda neproudí do nádrže, zkontrolujte, zda není zablokovaný průtok v trysce a difuzoru anebo někde po trase vody do nádrže. RECHARGE 2. Po pozorování plnění stiskněte (Recharge) na přepnutí do režimu zasolování. Začne proudit malé množství vody do odpadu. Ověřte si průtok ze zásobníku solanky posvícením baterkou do plovákové trubice a pozorujte zřetelný pokles hladiny kapaliny. POZNÁMKA: Ověřte si, že solný most nebrání kontaktu vody a soli. 26

28 a. Pokud zařízení neodčerpává solanku, zkontrolujte zda : - Není znečištěná, anebo nefunkční tryska a difuzor, strana 23 - Tryska a difuzor nesedí na těsnění, anebo je těsnění poškozené - Není překážka v odpadu způsobující zpětný tlak (ohyb, zauzlení, hadice příliš vysoko atd., zkontrolujte krok 6 na straně 15) - Není překážka v solankovém ventilu anebo v plovákové trubici - Není porušen přívodní ventil. POZNÁMKA: Pokud je tlak vody v systému nízký, zvýšená poloha odpadové hadice může být příčinou zpětného tlaku, který zastaví průtok solanky. 3. Znovu stiskněte RECHARGE (Recharge) pro přepnutí změkčovače do režimu zpětného proplachu. Pozorujte silný průtok vody z odpadové hadice. a. Zpomalený průtok naznačuje ucpání cesty průtoku v zařízení nebo v hadici. 4. Stiskněte RECHARGE pro přepnutí změkčovače do režimu rychlého vypláchnutí. Opět pozorujte rychlý průtok. Nechejte změkčovač v tomto režimu několik minut, abyste vypláchli solanku ze zásobníku - pozůstatek z testovacího režimu. 5. Pro návrat do normálu stiskněte znovu tlačítko RECHARGE (Recharge). 27

29 NÁHRADNÍ DÍLY

30 NÁHRADNÍ DÍLY POŘ. Č. ČÍSLO SOUČ Časovač POPIS POŘ. Č. ČÍSLO SOUČ Hadicová svorka POPIS Napájecí kabel Sítko Solanková trubice, RBS ED Solanková trubice, RBS ED & RBS ED Sestava trubice Sítko Spona Těleso ventilu solanky Spona Sestava plovák, vodicí trubice Kryt zásobníku soli Kryt plovákové trubice Křídlová matice, 1/ Plováková trubice, RBS ED Plováková trubice, RBS ED Plováková trubice, RBS ED Šroub, 1/ Nylon O --- kroužek Nádrž solanky, RBS ED Adaptér na hadici Podložka 21 RMH001 Náplň Zásobník, 25 litrů Spodní rozdělovač Zásobník, 8 prům. x 25, RBS ED Zásobník, 8 prům. x 35, RBS ED Zásobník, 8 prům. x 40, RBS ED Úchytka svorky (2) Svorka, díl (2) O --- kroužek, /4" x Horní rozdělovač O --- kroužek, 13/16 x / O --- kroužek, /8 x /4" Bariéra proti odpaření Uzamykací deska Čelní kryt (objednejte etiketu) Etiketa (na čelní kryt) Kryt na ochranu před klimatickými vlivy Nádrž solanky, RBS ED Nádrž solanky, RBS ED 29

31 NÁHRADN NÁHRADNÍ DÍLY

32 NÁHRADNÍ DÍLY POŘ. ČÍSLO POPIS Č. SOUČ Šroub, # x /8 in Distanční vložka Spínač Kolík Šroub, #10 14 x 2 in. (5) Kryt O --- kroužek, 1,1 x 1, Podpůrný kroužek Sítko Vložka,.1gpm Kónické sítko Tryska a difuzor, se soupravou těsnění Těsnění (jen) Vložka,.3 gpm Matice Těleso trysky a difuzoru Úchytka Těsnění (Tryska & Difuzor) O --- kroužek 1/4" x 3/8 (2) Těleso ventilu Pružina Vložka O --- kroužek, 3/8 x 9/ Těsnění rotoru O --- kroužek, /8 x /8 POŘ. ČÍSLO POPIS Č. SOUČ Rotor & Disk Vlnovec O --- kroužek, 3/4" x 15/ O --- kroužek, 7/16 x 5/ Kryt ventilu O --- kroužek, 5/8 x 13/ Hadicová svorka Adaptér na odpadovou hadici Svorka Vložka Vačka a převod Ložisko Deska motoru Šroub, # x 3/8 (2) Motor --- včetně klíče č Šroub, # x 7/8 (2) O --- kroužek (2) Svorka (2) Těleso senzoru/ Kabeláž Sestava turbíny a držáku Držák turbíny Turbína O --- kroužek Honeywell s.r.o. Divize Environmental&Combustion Controls V parku 2326/ Praha 4 Tel: CZ01mnpw17r
