6kg 7kg 10kg 13kg 16kg 22kg

Transkript

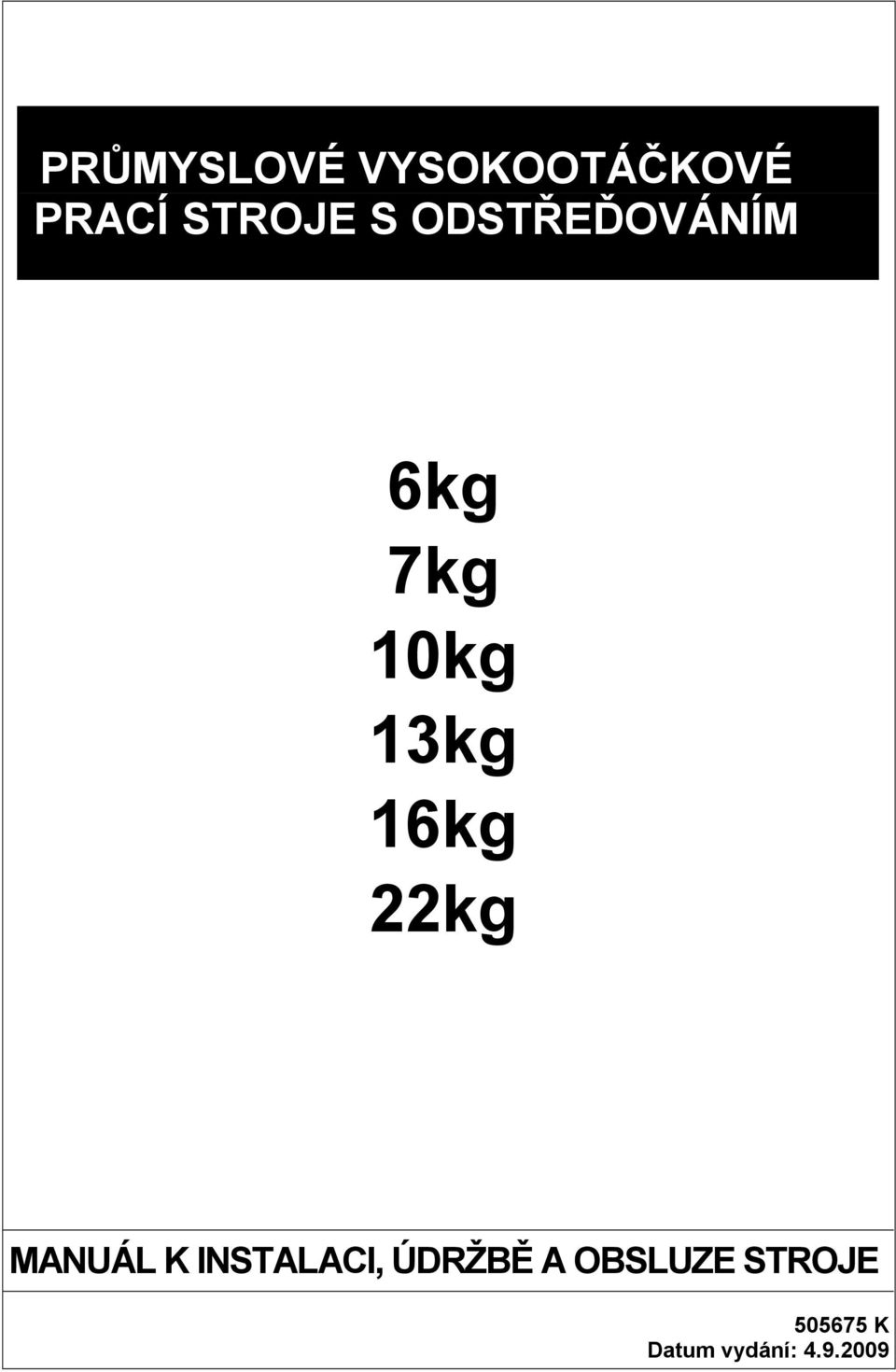

1 PRŮMYSLOVÉ VYSOKOOTÁČKOVÉ PRACÍ STROJE S ODSTŘEĎOVÁNÍM 6kg 7kg 10kg 13kg 16kg 22kg MANUÁL K INSTALACI, ÚDRŽBĚ A OBSLUZE STROJE K Datum vydání:

2

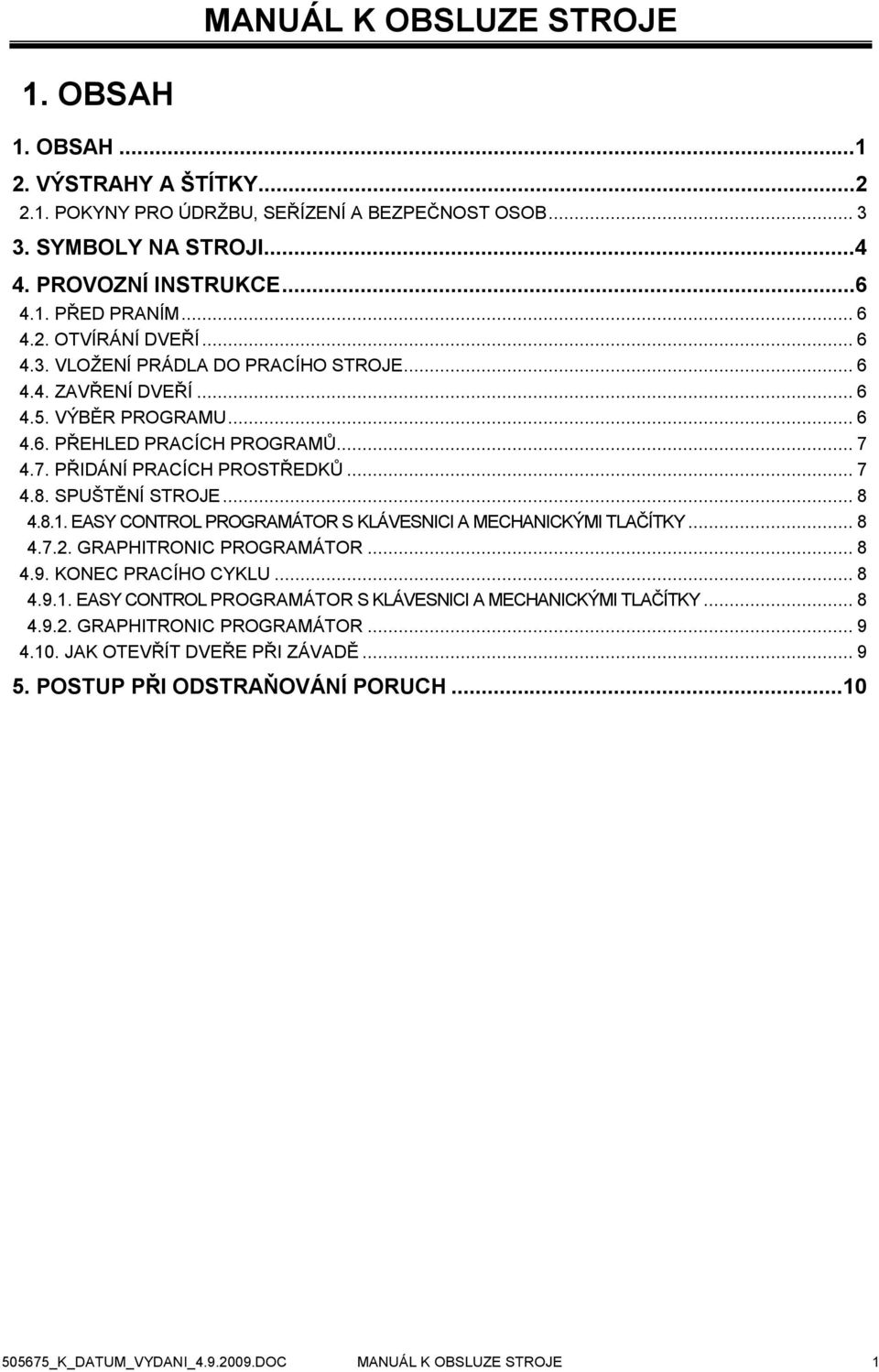

3 MANUÁL K OBSLUZE STROJE 1. OBSAH 1. OBSAH VÝSTRAHY A ŠTÍTKY POKYNY PRO ÚDRŽBU, SEŘÍZENÍ A BEZPEČNOST OSOB SYMBOLY NA STROJI PROVOZNÍ INSTRUKCE PŘED PRANÍM OTVÍRÁNÍ DVEŘÍ VLOŽENÍ PRÁDLA DO PRACÍHO STROJE ZAVŘENÍ DVEŘÍ VÝBĚR PROGRAMU PŘEHLED PRACÍCH PROGRAMŮ PŘIDÁNÍ PRACÍCH PROSTŘEDKŮ SPUŠTĚNÍ STROJE EASY CONTROL PROGRAMÁTOR S KLÁVESNICI A MECHANICKÝMI TLAČÍTKY GRAPHITRONIC PROGRAMÁTOR KONEC PRACÍHO CYKLU EASY CONTROL PROGRAMÁTOR S KLÁVESNICI A MECHANICKÝMI TLAČÍTKY GRAPHITRONIC PROGRAMÁTOR JAK OTEVŘÍT DVEŘE PŘI ZÁVADĚ POSTUP PŘI ODSTRAŇOVÁNÍ PORUCH _K_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 1

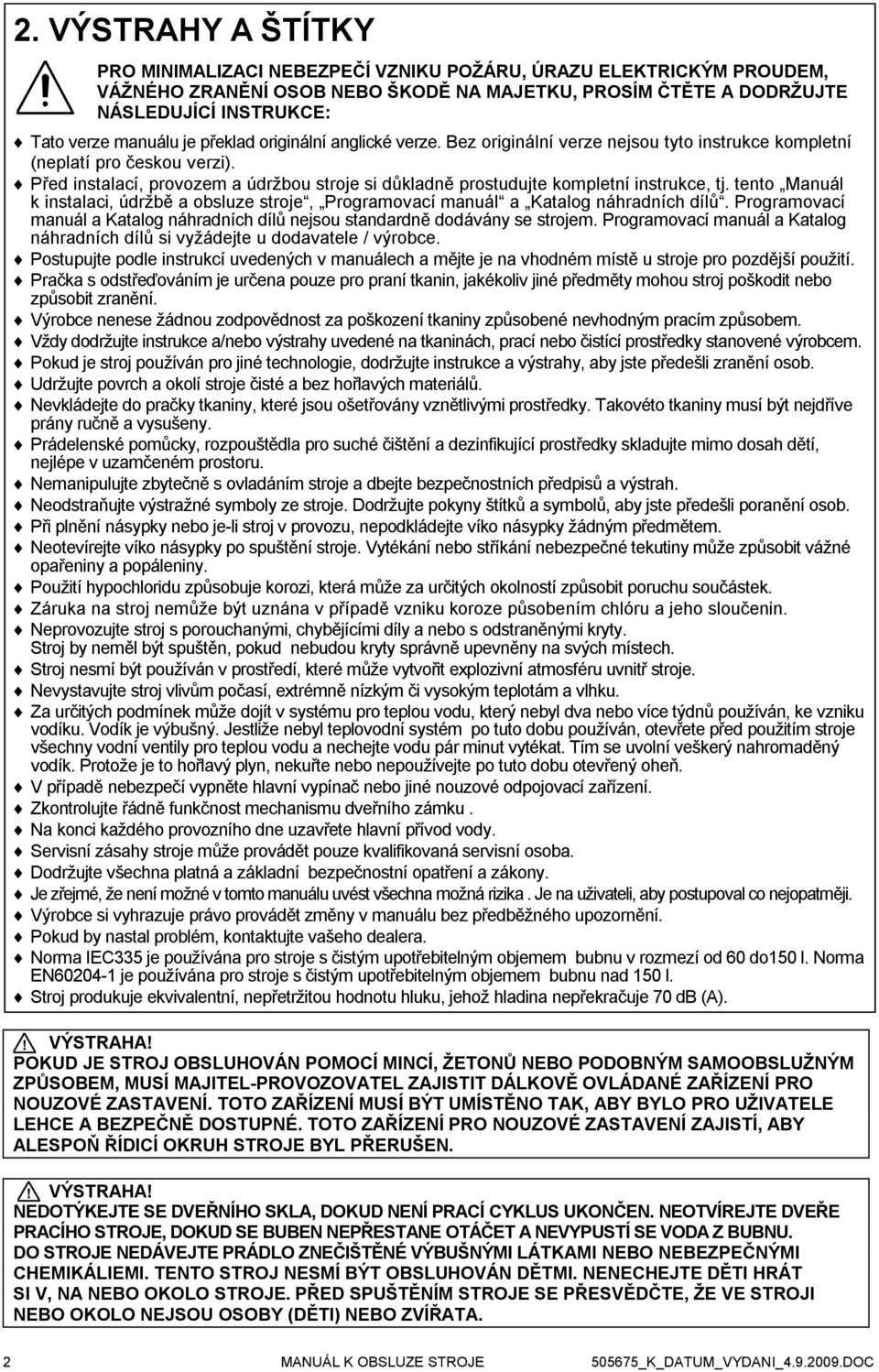

4 2. VÝSTRAHY A ŠTÍTKY PRO MINIMALIZACI NEBEZPEČÍ VZNIKU POŽÁRU, ÚRAZU ELEKTRICKÝM PROUDEM, VÁŽNÉHO ZRANĚNÍ OSOB NEBO ŠKODĚ NA MAJETKU, PROSÍM ČTĚTE A DODRŽUJTE NÁSLEDUJÍCÍ INSTRUKCE: Tato verze manuálu je překlad originální anglické verze. Bez originální verze nejsou tyto instrukce kompletní (neplatí pro českou verzi). Před instalací, provozem a údržbou stroje si důkladně prostudujte kompletní instrukce, tj. tento Manuál k instalaci, údržbě a obsluze stroje, Programovací manuál a Katalog náhradních dílů. Programovací manuál a Katalog náhradních dílů nejsou standardně dodávány se strojem. Programovací manuál a Katalog náhradních dílů si vyžádejte u dodavatele / výrobce. Postupujte podle instrukcí uvedených v manuálech a mějte je na vhodném místě u stroje pro pozdější použití. Pračka s odstřeďováním je určena pouze pro praní tkanin, jakékoliv jiné předměty mohou stroj poškodit nebo způsobit zranění. Výrobce nenese žádnou zodpovědnost za poškození tkaniny způsobené nevhodným pracím způsobem. Vždy dodržujte instrukce a/nebo výstrahy uvedené na tkaninách, prací nebo čistící prostředky stanovené výrobcem. Pokud je stroj používán pro jiné technologie, dodržujte instrukce a výstrahy, aby jste předešli zranění osob. Udržujte povrch a okolí stroje čisté a bez hořlavých materiálů. Nevkládejte do pračky tkaniny, které jsou ošetřovány vznětlivými prostředky. Takovéto tkaniny musí být nejdříve prány ručně a vysušeny. Prádelenské pomůcky, rozpouštědla pro suché čištění a dezinfikující prostředky skladujte mimo dosah dětí, nejlépe v uzamčeném prostoru. Nemanipulujte zbytečně s ovladáním stroje a dbejte bezpečnostních předpisů a výstrah. Neodstraňujte výstražné symboly ze stroje. Dodržujte pokyny štítků a symbolů, aby jste předešli poranění osob. Při plnění násypky nebo je-li stroj v provozu, nepodkládejte víko násypky žádným předmětem. Neotevírejte víko násypky po spuštění stroje. Vytékání nebo stříkání nebezpečné tekutiny může způsobit vážné opařeniny a popáleniny. Použití hypochloridu způsobuje korozi, která může za určitých okolností způsobit poruchu součástek. Záruka na stroj nemůže být uznána v případě vzniku koroze působením chlóru a jeho sloučenin. Neprovozujte stroj s porouchanými, chybějícími díly a nebo s odstraněnými kryty. Stroj by neměl být spuštěn, pokud nebudou kryty správně upevněny na svých místech. Stroj nesmí být používán v prostředí, které může vytvořit explozivní atmosféru uvnitř stroje. Nevystavujte stroj vlivům počasí, extrémně nízkým či vysokým teplotám a vlhku. Za určitých podmínek může dojít v systému pro teplou vodu, který nebyl dva nebo více týdnů používán, ke vzniku vodíku. Vodík je výbušný. Jestliže nebyl teplovodní systém po tuto dobu používán, otevřete před použitím stroje všechny vodní ventily pro teplou vodu a nechejte vodu pár minut vytékat. Tím se uvolní veškerý nahromaděný vodík. Protože je to hořlavý plyn, nekuřte nebo nepoužívejte po tuto dobu otevřený oheň. V případě nebezpečí vypněte hlavní vypínač nebo jiné nouzové odpojovací zařízení. Zkontrolujte řádně funkčnost mechanismu dveřního zámku. Na konci každého provozního dne uzavřete hlavní přívod vody. Servisní zásahy stroje může provádět pouze kvalifikovaná servisní osoba. Dodržujte všechna platná a základní bezpečnostní opatření a zákony. Je zřejmé, že není možné v tomto manuálu uvést všechna možná rizika. Je na uživateli, aby postupoval co nejopatrněji. Výrobce si vyhrazuje právo provádět změny v manuálu bez předběžného upozornění. Pokud by nastal problém, kontaktujte vašeho dealera. Norma IEC335 je používána pro stroje s čistým upotřebitelným objemem bubnu v rozmezí od 60 do150 l. Norma EN je používána pro stroje s čistým upotřebitelným objemem bubnu nad 150 l. Stroj produkuje ekvivalentní, nepřetržitou hodnotu hluku, jehož hladina nepřekračuje 70 db (A).! VÝSTRAHA! POKUD JE STROJ OBSLUHOVÁN POMOCÍ MINCÍ, ŽETONŮ NEBO PODOBNÝM SAMOOBSLUŽNÝM ZPŮSOBEM, MUSÍ MAJITEL-PROVOZOVATEL ZAJISTIT DÁLKOVĚ OVLÁDANÉ ZAŘÍZENÍ PRO NOUZOVÉ ZASTAVENÍ. TOTO ZAŘÍZENÍ MUSÍ BÝT UMÍSTĚNO TAK, ABY BYLO PRO UŽIVATELE LEHCE A BEZPEČNĚ DOSTUPNÉ. TOTO ZAŘÍZENÍ PRO NOUZOVÉ ZASTAVENÍ ZAJISTÍ, ABY ALESPOŇ ŘÍDICÍ OKRUH STROJE BYL PŘERUŠEN.! VÝSTRAHA! NEDOTÝKEJTE SE DVEŘNÍHO SKLA, DOKUD NENÍ PRACÍ CYKLUS UKONČEN. NEOTVÍREJTE DVEŘE PRACÍHO STROJE, DOKUD SE BUBEN NEPŘESTANE OTÁČET A NEVYPUSTÍ SE VODA Z BUBNU. DO STROJE NEDÁVEJTE PRÁDLO ZNEČIŠTĚNÉ VÝBUŠNÝMI LÁTKAMI NEBO NEBEZPEČNÝMI CHEMIKÁLIEMI. TENTO STROJ NESMÍ BÝT OBSLUHOVÁN DĚTMI. NENECHEJTE DĚTI HRÁT SI V, NA NEBO OKOLO STROJE. PŘED SPUŠTĚNÍM STROJE SE PŘESVĚDČTE, ŽE VE STROJI NEBO OKOLO NEJSOU OSOBY (DĚTI) NEBO ZVÍŘATA. 2 MANUÁL K OBSLUZE STROJE _K_DATUM_VYDANI_ DOC

5 VÝSTRAHA! Vždy před zásahem do stroje odpojte prací stroj od přívodu elektrické energie. Stroj je bez napětí, pokud je hlavní zástrčka vytažena ze zásuvky sítě, nebo pokud je odpojen hlavní přívod. Při vypnutém hlavním vypínači jsou přívodní svorky hlavního vypínače stroje pod napětím! VAROVÁNÍ! V této ventilaci může vzniknout extrémně horký vzduch. Pozor na páru unikající z otvoru odvětrání stroje! VAROVÁNÍ! Nepřikrývejte odvětrání stroje. Slouží jako výstup páry, aby se zabránilo hromadění tlaku ve stroji.! VÝSTRAHA! NÁHRADNÍ DÍLY PRO TENTO STROJ MUSÍ BÝT POUŽITY PŮVODNÍ NEBO SHODNÉ DÍLY. PO PROVEDENÍ OPRAVY UMÍSTĚTE VŠECHNY PANELY NA JEJICH MÍSTO A ZAJISTĚTE JE JEJICH PŮVODNÍM ZPŮSOBEM. BERTE TOTO OPATŘENÍ JAKO OCHRANU PROTI ELEKTRICKÉMU ŠOKU, ZRANĚNÍ, POŽÁRU A/NEBO POŠKOZENÍ MAJETKU.! VÝSTRAHA! PŘI POHLEDU NA STROJ Z PŘEDNÍ STRANY MUSÍ BÝT SMĚR OTÁČENÍ BUBNU PŘI ODSTŘEDĚNÍ VE SMĚRU HODINOVÝCH RUČIČEK.! VÝSTRAHA! NA KRITICKÝCH MÍSTECH STROJE JSOU UMÍSTĚNY BEZPEČNOSTNÍ ŠTÍTKY. TYTO ŠTÍTKY JE NUTNÉ UDRŽOVAT ČITELNÉ, JINAK MÚŽE DOJÍT KE ZRANĚNÍ OBSLUHY, NEBO SERVISNÍHO TECHNIKA POKYNY PRO ÚDRŽBU, SEŘÍZENÍ A BEZPEČNOST OSOB Některé důležité informace pro používání stroje nejsou (nebo jsou jen částečně) uvedeny v tomto Manuálu k obsluze stroje. Chybějící informace lze nalézt v Manuálu k instalaci a údržbě, který je dodáván se strojem. Odkazy na "Návod k instalaci a údržbě" dle normy ČSN EN ISO : 1. Popis bezpečného systému práce při údržbě / seřizování / odstraňování závad - kapitola 5 / 5 / 6 2. Popis vlastností pro odvětrání - kapitola 4 3. Postupy při vyhledávání závad / čištění / údržbě - kapitola 6 / 5 / 5 4. Tepelná rizika - kapitola 3 5. Bezpečnostní postup při manipulaci, instalaci a demontáži - kapitola 4 Odkazy na "Návod k instalaci a údržbě" dle normy ČSN EN ISO : 1. Údržba blokování dveří - kapitola 5 2. Elektrická rizika - kapitola 2 3. Tepelná energie - kapitola 3 4. Průzory - kapitola 3 5. Vhodné procesy - kapitola 2 6. Výbušná atmosféra - kapitola 2 7. Biologické nebo chemické znečištění vody - kapitola 2 8. Maximální překročení otáček - kapitola _K_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 3

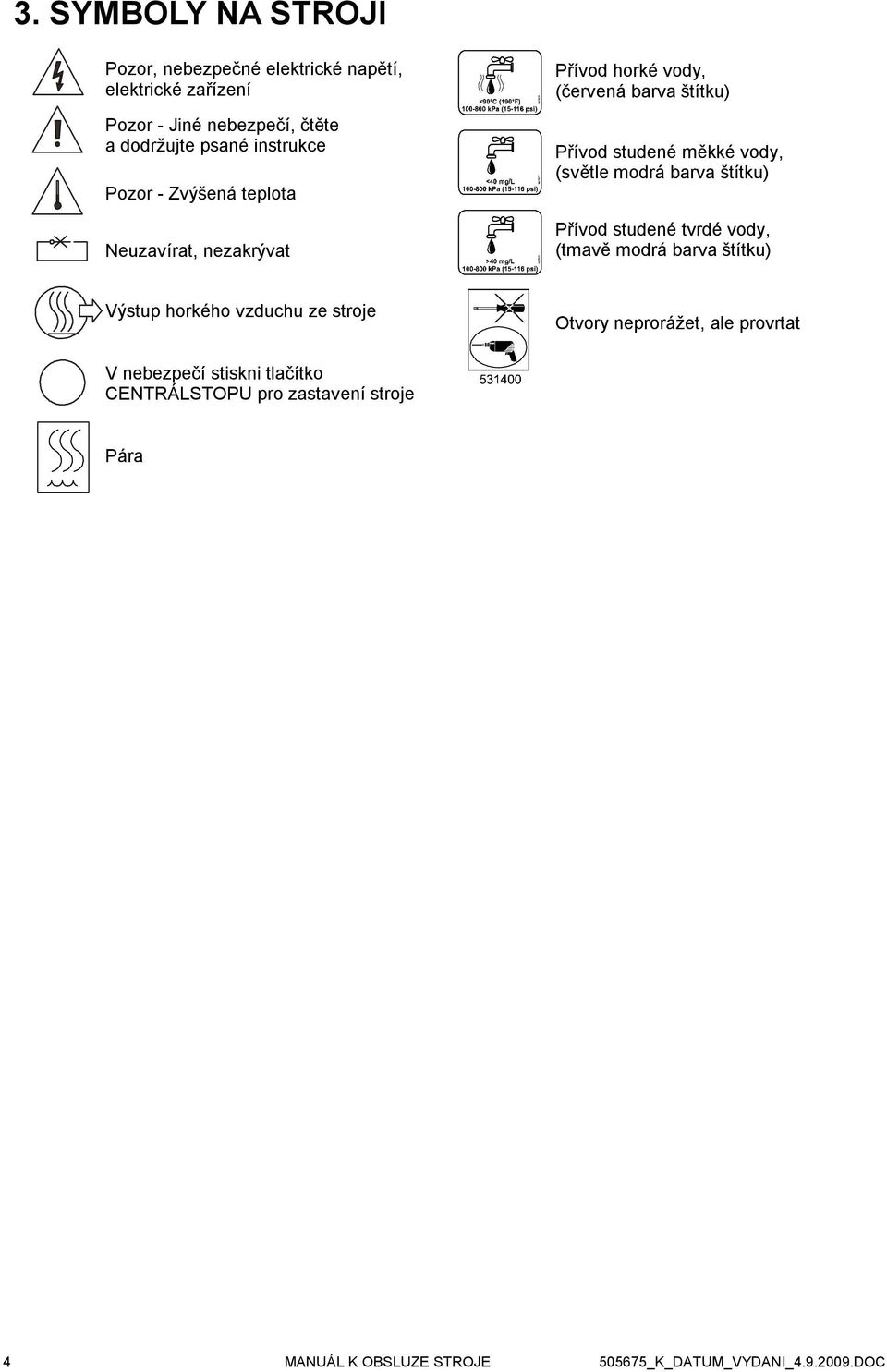

6 3. SYMBOLY NA STROJI Pozor, nebezpečné elektrické napětí, elektrické zařízení Pozor - Jiné nebezpečí, čtěte a dodržujte psané instrukce Pozor - Zvýšená teplota Neuzavírat, nezakrývat Přívod horké vody, (červená barva štítku) Přívod studené měkké vody, (světle modrá barva štítku) Přívod studené tvrdé vody, (tmavě modrá barva štítku) Výstup horkého vzduchu ze stroje Otvory neprorážet, ale provrtat V nebezpečí stiskni tlačítko CENTRÁLSTOPU pro zastavení stroje Pára 4 MANUÁL K OBSLUZE STROJE _K_DATUM_VYDANI_ DOC

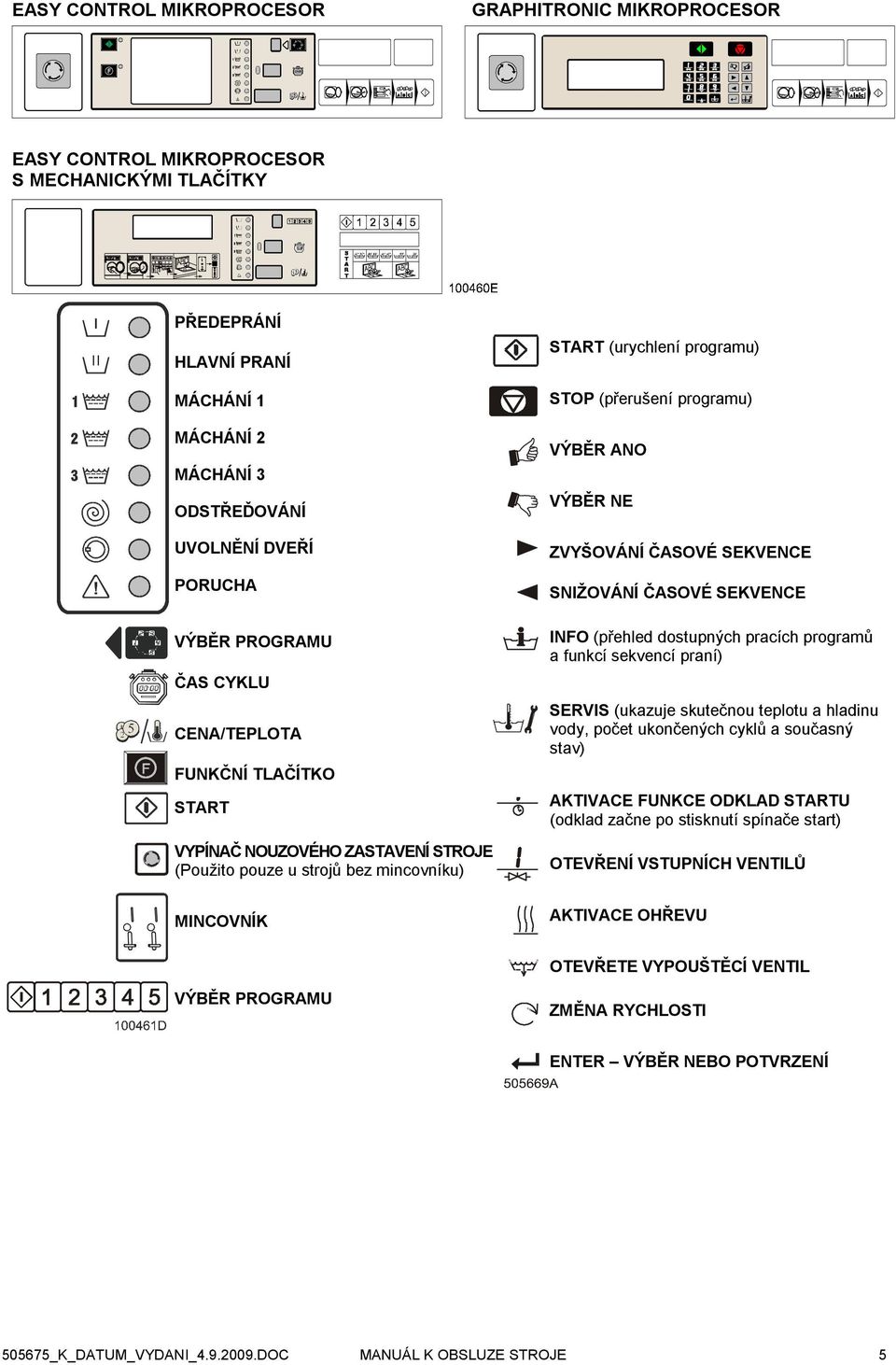

7 EASY CONTROL MIKROPROCESOR GRAPHITRONIC MIKROPROCESOR EASY CONTROL MIKROPROCESOR S MECHANICKÝMI TLAČÍTKY PŘEDEPRÁNÍ HLAVNÍ PRANÍ MÁCHÁNÍ 1 MÁCHÁNÍ 2 MÁCHÁNÍ 3 ODSTŘEĎOVÁNÍ UVOLNĚNÍ DVEŘÍ PORUCHA VÝBĚR PROGRAMU ČAS CYKLU CENA/TEPLOTA FUNKČNÍ TLAČÍTKO START VYPÍNAČ NOUZOVÉHO ZASTAVENÍ STROJE (Použito pouze u strojů bez mincovníku) MINCOVNÍK START (urychlení programu) STOP (přerušení programu) VÝBĚR ANO VÝBĚR NE ZVYŠOVÁNÍ ČASOVÉ SEKVENCE SNIŽOVÁNÍ ČASOVÉ SEKVENCE INFO (přehled dostupných pracích programů a funkcí sekvencí praní) SERVIS (ukazuje skutečnou teplotu a hladinu vody, počet ukončených cyklů a současný stav) AKTIVACE FUNKCE ODKLAD STARTU (odklad začne po stisknutí spínače start) OTEVŘENÍ VSTUPNÍCH VENTILŮ AKTIVACE OHŘEVU OTEVŘETE VYPOUŠTĚCÍ VENTIL VÝBĚR PROGRAMU ZMĚNA RYCHLOSTI ENTER VÝBĚR NEBO POTVRZENÍ _K_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 5

8 4. PROVOZNÍ INSTRUKCE 4.1. PŘED PRANÍM Roztřiďte prádlo podle instrukcí a teploty stanovené výrobcem tkaniny. Zkontrolujte, jestli zde nejsou nějaké cizí předměty jako hřebíky, šrouby, jehly, atd., aby nedošlo k poškození pračky nebo prádla. Převraťte prádlo naruby. K dosažení lepších pracích účinků smíchejte velké a malé kusy prádla a vkládejte jej do pračky volně a navzájem oddělené OTVÍRÁNÍ DVEŘÍ Otevřete dveře pomocí dveřní rukojeti VLOŽENÍ PRÁDLA DO PRACÍHO STROJE! UPOZORNĚNÍ! Optimální náplň pracího stroje je stanovená poměrem plnění. Vhodný poměr plnění je dán typem prádla a dalšími faktory. Bavlněné textilie obvykle vyžadují faktor plnění 1:10-1:13, což je plné naložení pracího bubnu. Množství vloženého prádla nesmí překročit maximální kapacitu stroje. Stroj s odstřeďováním nepřetěžujte. Přetížení může vést ke špatnému výsledku praní. Poloviční prací náplň může způsobit špatnou funkci praní. Syntetické a smíšené tkaniny vyžadují faktor plnění 1:18-1:20, což je poloviční naložení pracího bubnu. Naložení většího množství prádla může vést ke špatnému výsledku praní a může způsobit poškození prádla ZAVŘENÍ DVEŘÍ Dveře zavřete pomocí dveřní rukojeti. Před uvedením pracího stroje do provozu se ujistěte, zda jsou dveře řádně uzavřeny VÝBĚR PROGRAMU Vyberte si jeden z pracích programů, které jsou k dispozici a které nejlépe odpovídají kvalitě tkaniny a povolené prací teplotě. Vyberte si správný prací program tlačítkem PROGRAM SELECT na ovládacím panelu. Na ovládacím panelu jsou označeny různé prací programy. Výběr programu určuje teplotu a čas pro praní a máchání. Poznámka: Možnost volby uzamčení programovacího režimu, provádění změn továrního nastavení, pracích programů a ostatní možnosti nastavení - viz Programovací manuál. 6 MANUÁL K OBSLUZE STROJE _K_DATUM_VYDANI_ DOC

9 4.6. PŘEHLED PRACÍCH PROGRAMŮ Prací program 1: Horké praní 90 C Prací program 2: Teplé praní 60 C Prací program 3: Barevné 40 C Prací program 4: Svělté barevné 30 C Prací program 5: Vlna 15 C Prací program 6: Horké praní 90 C EKONOMICKÉ hladiny Prací program 7: Teplé praní 60 C EKONOMICKÉ hladiny Prací program 8: Barevné 40 C EKONOMICKÉ hladiny Prací program 9: Jasně barevné 30 C EKONOMICKÉ hladiny EASY CONTROL: Prací program A: GRAPHITRONIC: Prací program 10: Horké praní 90 C SUPER EKONOMICKÉ hladiny EASY CONTROL: Prací program B: GRAPHITRONIC: Prací program 11: Teplé praní 60 C SUPER EKONOMICKÉ hladiny EASY CONTROL: Prací program C: GRAPHITRONIC: Prací program 12: Barevné 40 C SUPER EKONOMICKÉ hladiny EASY CONTROL: Prací program D: GRAPHITRONIC: Prací program 13: Jasně barevné 30 C SUPER EKONOMICKÉ hladiny EASY CONTROL: Prací program E: GRAPHITRONIC: Prací program 14: Odstředění nízké otáčky EASY CONTROL: Prací program F: GRAPHITRONIC: Prací program 15: Odstředění vysoké otáčky 4.7. PŘIDÁNÍ PRACÍCH PROSTŘEDKŮ Násypku na horním víku stroje naplňte podle zvoleného programu. Předeprání v násypce A: je doporučeno naplnit na začátku cyklu pracím prostředkem pro předeprání Hlavní praní v násypce B: naplnit práškem na praní nebo bělícím prostředkem na začátku cyklu. Můžete dodat tekutý prostředek nebo tekuté bělidlo během cyklu praní. Pokud je prostředek přidán na začátku cyklu, dostane se do stroje předčasně. Aviváž nebo škrob v násypce C: aviváž přidejte na začátku cyklu nebo před závěrečným odstředěním. Násypku na předním nebo bočním krytu stroje naplňte podle zvoleného programu. Násypka A: První praní Násypka B: Druhé praní Násypka D: Poslední odstředění Před spuštěním pracího cyklu dodejte prací prostředek. Standardní prací programy a prací programy upravené zákazníkem. Tento výklad platí jen pro standardní prací programy. U programů upravených zákazníkem je možný výběr jiných násypek. (Viz Programovací manuál.) Poznámka: Doporučuje se používat jen vhodné prací prostředky se sníženou pěnivostí, které jsou snadno k dostání. Dávkování je obvykle uvedeno na obalu. Nadměrná dávka prostředku může vést k nadměrnému tvoření pěny, která může nevhodně ovlivnit výsledek praní a současně poškodit stroj. Zajistěte, aby bylo víko násypky při spuštění stroje uzavřeno _K_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 7

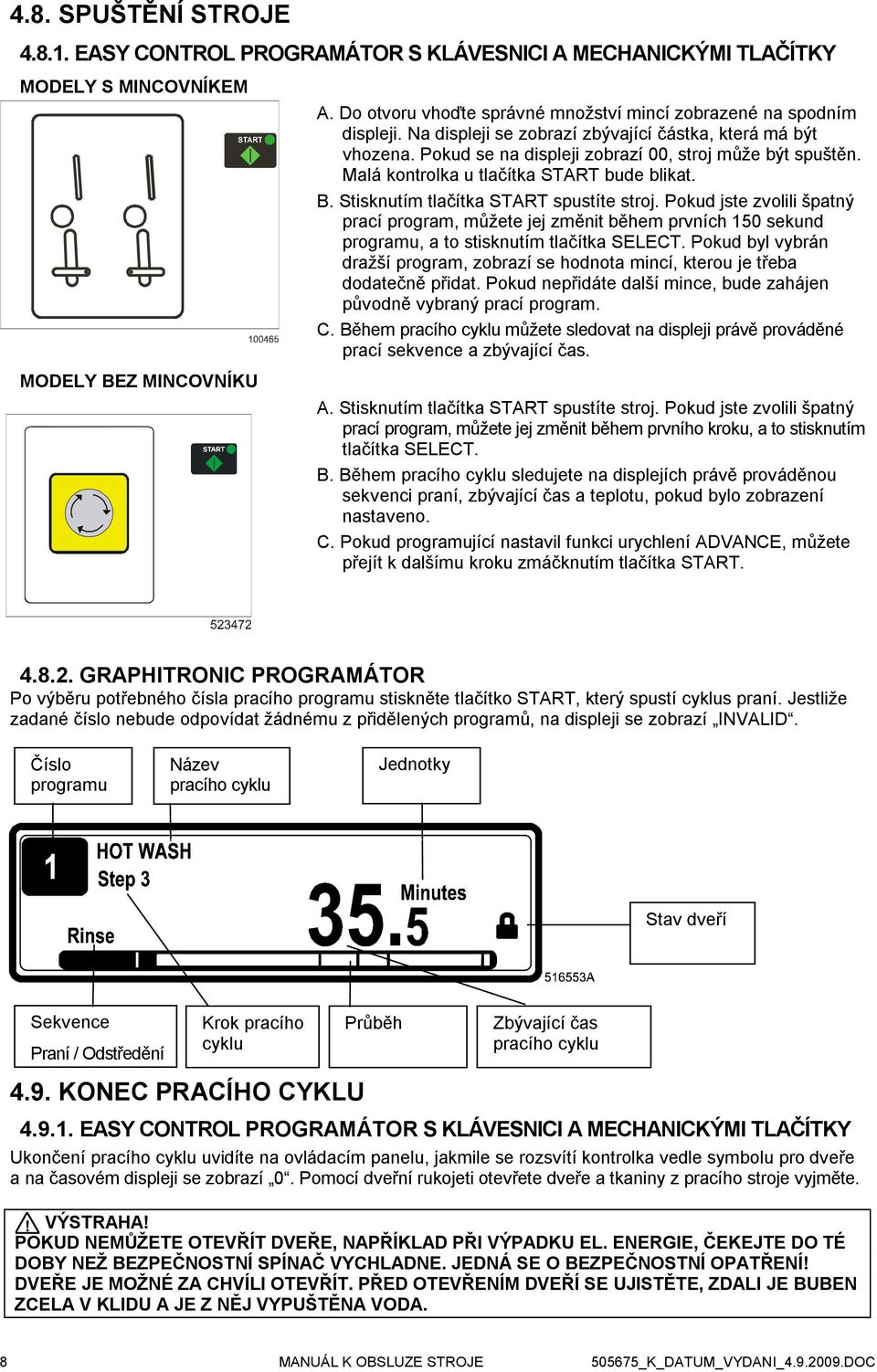

10 4.8. SPUŠTĚNÍ STROJE EASY CONTROL PROGRAMÁTOR S KLÁVESNICI A MECHANICKÝMI TLAČÍTKY MODELY S MINCOVNÍKEM MODELY BEZ MINCOVNÍKU A. Do otvoru vhoďte správné množství mincí zobrazené na spodním displeji. Na displeji se zobrazí zbývající částka, která má být vhozena. Pokud se na displeji zobrazí 00, stroj může být spuštěn. Malá kontrolka u tlačítka START bude blikat. B. Stisknutím tlačítka START spustíte stroj. Pokud jste zvolili špatný prací program, můžete jej změnit během prvních 150 sekund programu, a to stisknutím tlačítka SELECT. Pokud byl vybrán dražší program, zobrazí se hodnota mincí, kterou je třeba dodatečně přidat. Pokud nepřidáte další mince, bude zahájen původně vybraný prací program. C. Během pracího cyklu můžete sledovat na displeji právě prováděné prací sekvence a zbývající čas. A. Stisknutím tlačítka START spustíte stroj. Pokud jste zvolili špatný prací program, můžete jej změnit během prvního kroku, a to stisknutím tlačítka SELECT. B. Během pracího cyklu sledujete na displejích právě prováděnou sekvenci praní, zbývající čas a teplotu, pokud bylo zobrazení nastaveno. C. Pokud programující nastavil funkci urychlení ADVANCE, můžete přejít k dalšímu kroku zmáčknutím tlačítka START GRAPHITRONIC PROGRAMÁTOR Po výběru potřebného čísla pracího programu stiskněte tlačítko START, který spustí cyklus praní. Jestliže zadané číslo nebude odpovídat žádnému z přidělených programů, na displeji se zobrazí INVALID. Číslo programu Název pracího cyklu Jednotky Stav dveří Sekvence Praní / Odstředění Krok pracího cyklu Průběh Zbývající čas pracího cyklu 4.9. KONEC PRACÍHO CYKLU EASY CONTROL PROGRAMÁTOR S KLÁVESNICI A MECHANICKÝMI TLAČÍTKY Ukončení pracího cyklu uvidíte na ovládacím panelu, jakmile se rozsvítí kontrolka vedle symbolu pro dveře a na časovém displeji se zobrazí 0. Pomocí dveřní rukojeti otevřete dveře a tkaniny z pracího stroje vyjměte.! VÝSTRAHA! POKUD NEMŮŽETE OTEVŘÍT DVEŘE, NAPŘÍKLAD PŘI VÝPADKU EL. ENERGIE, ČEKEJTE DO TÉ DOBY NEŽ BEZPEČNOSTNÍ SPÍNAČ VYCHLADNE. JEDNÁ SE O BEZPEČNOSTNÍ OPATŘENÍ! DVEŘE JE MOŽNÉ ZA CHVÍLI OTEVŘÍT. PŘED OTEVŘENÍM DVEŘÍ SE UJISTĚTE, ZDALI JE BUBEN ZCELA V KLIDU A JE Z NĚJ VYPUŠTĚNA VODA. 8 MANUÁL K OBSLUZE STROJE _K_DATUM_VYDANI_ DOC

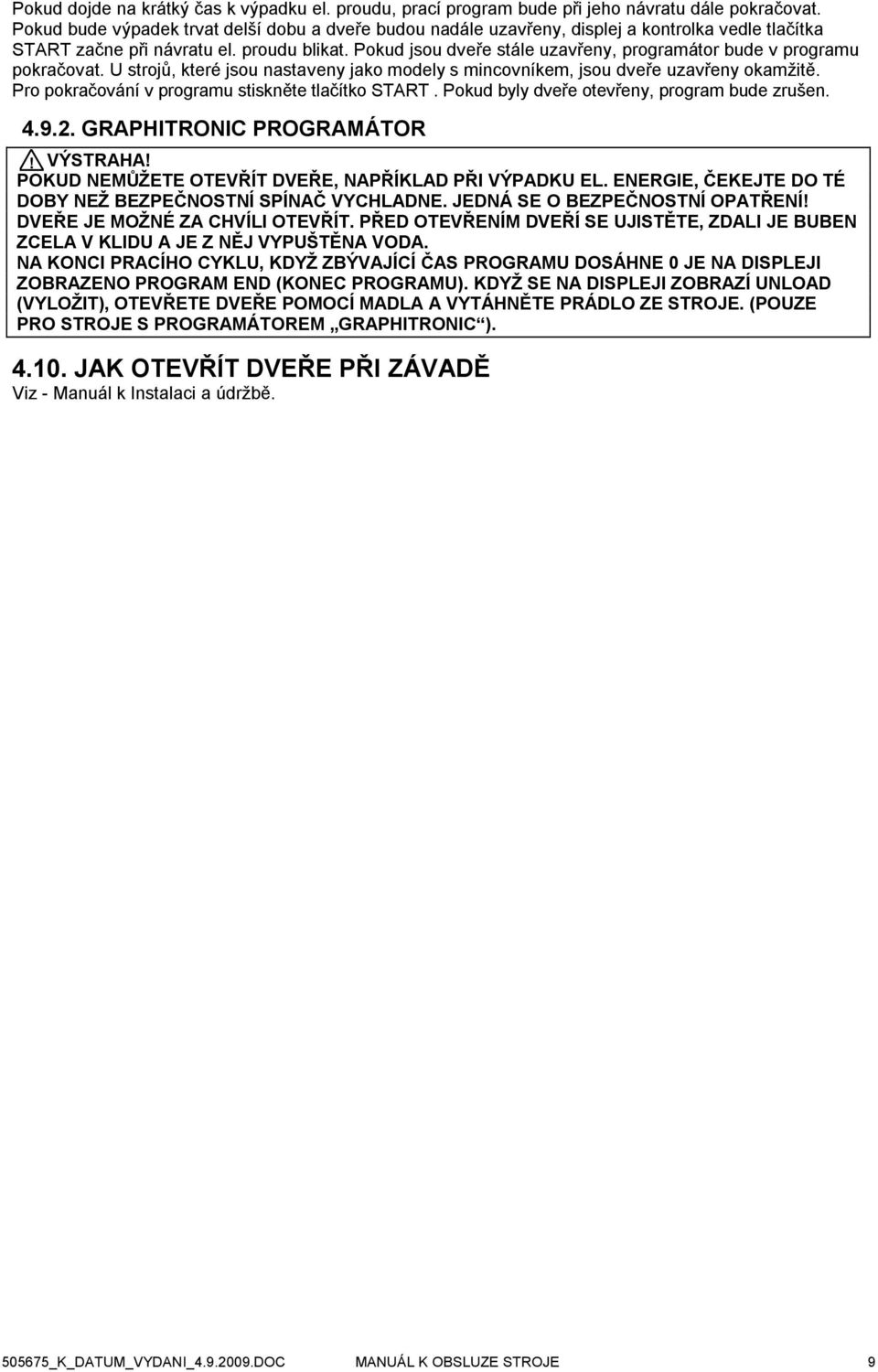

11 Pokud dojde na krátký čas k výpadku el. proudu, prací program bude při jeho návratu dále pokračovat. Pokud bude výpadek trvat delší dobu a dveře budou nadále uzavřeny, displej a kontrolka vedle tlačítka START začne při návratu el. proudu blikat. Pokud jsou dveře stále uzavřeny, programátor bude v programu pokračovat. U strojů, které jsou nastaveny jako modely s mincovníkem, jsou dveře uzavřeny okamžitě. Pro pokračování v programu stiskněte tlačítko START. Pokud byly dveře otevřeny, program bude zrušen GRAPHITRONIC PROGRAMÁTOR! VÝSTRAHA! POKUD NEMŮŽETE OTEVŘÍT DVEŘE, NAPŘÍKLAD PŘI VÝPADKU EL. ENERGIE, ČEKEJTE DO TÉ DOBY NEŽ BEZPEČNOSTNÍ SPÍNAČ VYCHLADNE. JEDNÁ SE O BEZPEČNOSTNÍ OPATŘENÍ! DVEŘE JE MOŽNÉ ZA CHVÍLI OTEVŘÍT. PŘED OTEVŘENÍM DVEŘÍ SE UJISTĚTE, ZDALI JE BUBEN ZCELA V KLIDU A JE Z NĚJ VYPUŠTĚNA VODA. NA KONCI PRACÍHO CYKLU, KDYŽ ZBÝVAJÍCÍ ČAS PROGRAMU DOSÁHNE 0 JE NA DISPLEJI ZOBRAZENO PROGRAM END (KONEC PROGRAMU). KDYŽ SE NA DISPLEJI ZOBRAZÍ UNLOAD (VYLOŽIT), OTEVŘETE DVEŘE POMOCÍ MADLA A VYTÁHNĚTE PRÁDLO ZE STROJE. (POUZE PRO STROJE S PROGRAMÁTOREM GRAPHITRONIC ) JAK OTEVŘÍT DVEŘE PŘI ZÁVADĚ Viz - Manuál k Instalaci a údržbě _K_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 9

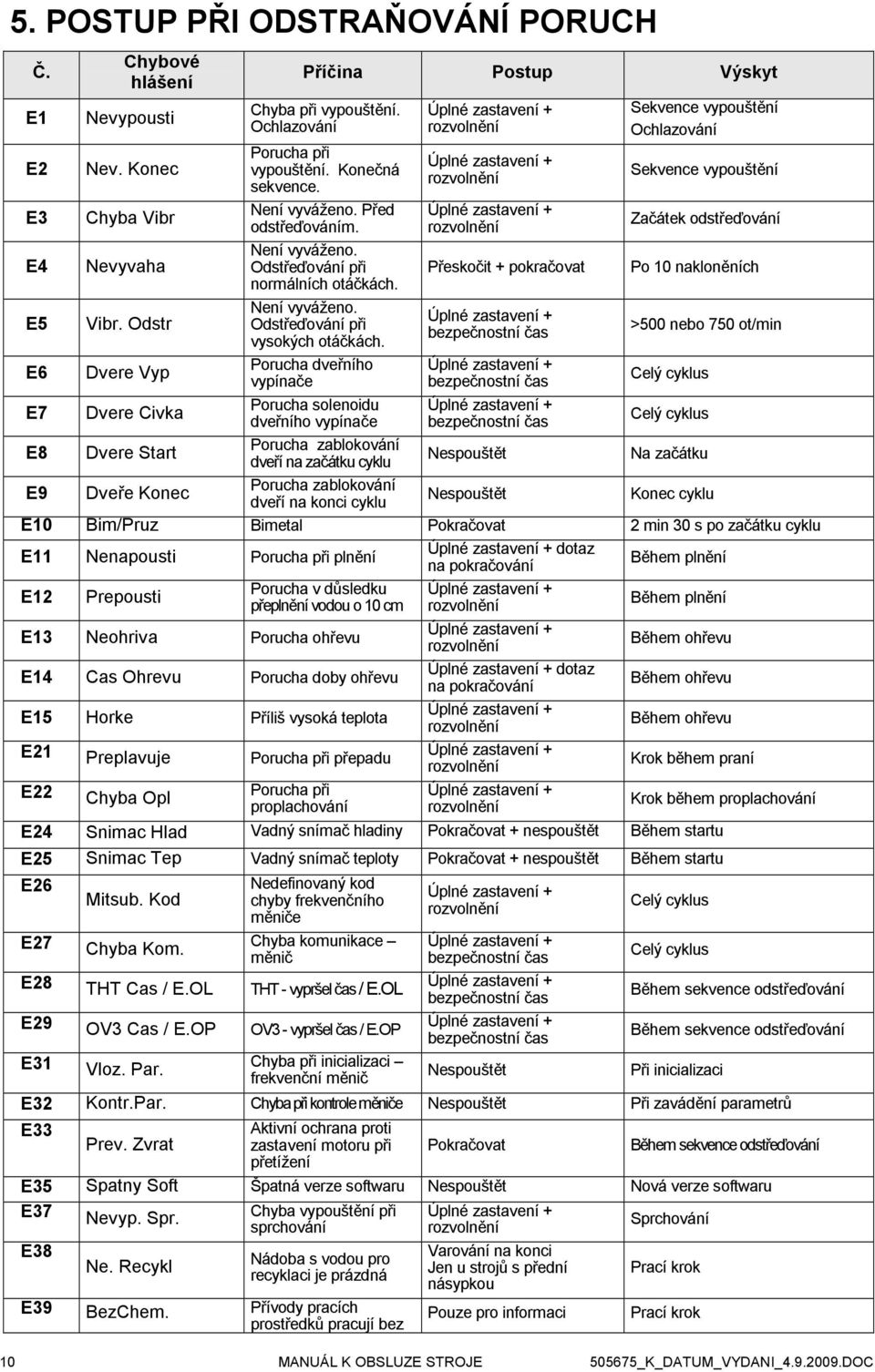

12 5. POSTUP PŘI ODSTRAŇOVÁNÍ PORUCH Č. E1 E2 E3 E4 E5 E6 E7 E8 E9 Chybové hlášení Nevypousti Nev. Konec Chyba Vibr Nevyvaha Vibr. Odstr Dvere Vyp Dvere Civka Dvere Start Dveře Konec Příčina Postup Výskyt Chyba při vypouštění. Ochlazování Porucha při vypouštění. Konečná sekvence. Není vyváženo. Před odstřeďováním. Není vyváženo. Odstřeďování při normálních otáčkách. Není vyváženo. Odstřeďování při vysokých otáčkách. Porucha dveřního vypínače Porucha solenoidu dveřního vypínače Porucha zablokování dveří na začátku cyklu Porucha zablokování dveří na konci cyklu rozvolnění rozvolnění rozvolnění Přeskočit + pokračovat bezpečnostní čas bezpečnostní čas bezpečnostní čas Nespouštět Nespouštět Sekvence vypouštění Ochlazování Sekvence vypouštění Začátek odstřeďování Po 10 nakloněních >500 nebo 750 ot/min Celý cyklus Celý cyklus Na začátku Konec cyklu E10 Bim/Pruz Bimetal Pokračovat 2 min 30 s po začátku cyklu E11 Nenapousti Porucha při plnění dotaz na pokračování Během plnění E12 Prepousti Porucha v důsledku přeplnění vodou o 10 cm E13 Neohriva Porucha ohřevu E14 Cas Ohrevu Porucha doby ohřevu E15 Horke Příliš vysoká teplota E21 Preplavuje Porucha při přepadu E22 Chyba Opl Porucha při proplachování rozvolnění rozvolnění dotaz na pokračování rozvolnění rozvolnění rozvolnění Během plnění Během ohřevu Během ohřevu Během ohřevu Krok během praní Krok během proplachování E24 Snimac Hlad Vadný snímač hladiny Pokračovat + nespouštět Během startu E25 Snimac Tep Vadný snímač teploty Pokračovat + nespouštět Během startu E26 E27 Mitsub. Kod Chyba Kom. Nedefinovaný kod chyby frekvenčního měniče Chyba komunikace měnič E28 THT Cas / E.OL THT - vypršel čas / E.OL E29 OV3 Cas / E.OP OV3 - vypršel čas / E.OP E31 Vloz. Par. Chyba při inicializaci frekvenční měnič rozvolnění bezpečnostní čas bezpečnostní čas bezpečnostní čas Nespouštět Celý cyklus Celý cyklus Během sekvence odstřeďování Během sekvence odstřeďování Při inicializaci E32 Kontr.Par. Chyba při kontrole měniče Nespouštět Při zavádění parametrů E33 Aktivní ochrana proti Prev. Zvrat zastavení motoru při Pokračovat Během sekvence odstřeďování přetížení E35 Spatny Soft Špatná verze softwaru Nespouštět Nová verze softwaru E37 E38 Nevyp. Spr. Ne. Recykl Chyba vypouštění při sprchování Nádoba s vodou pro recyklaci je prázdná E39 BezChem. Přívody pracích prostředků pracují bez rozvolnění Varování na konci Jen u strojů s přední násypkou Pouze pro informaci Sprchování Prací krok Prací krok 10 MANUÁL K OBSLUZE STROJE _K_DATUM_VYDANI_ DOC

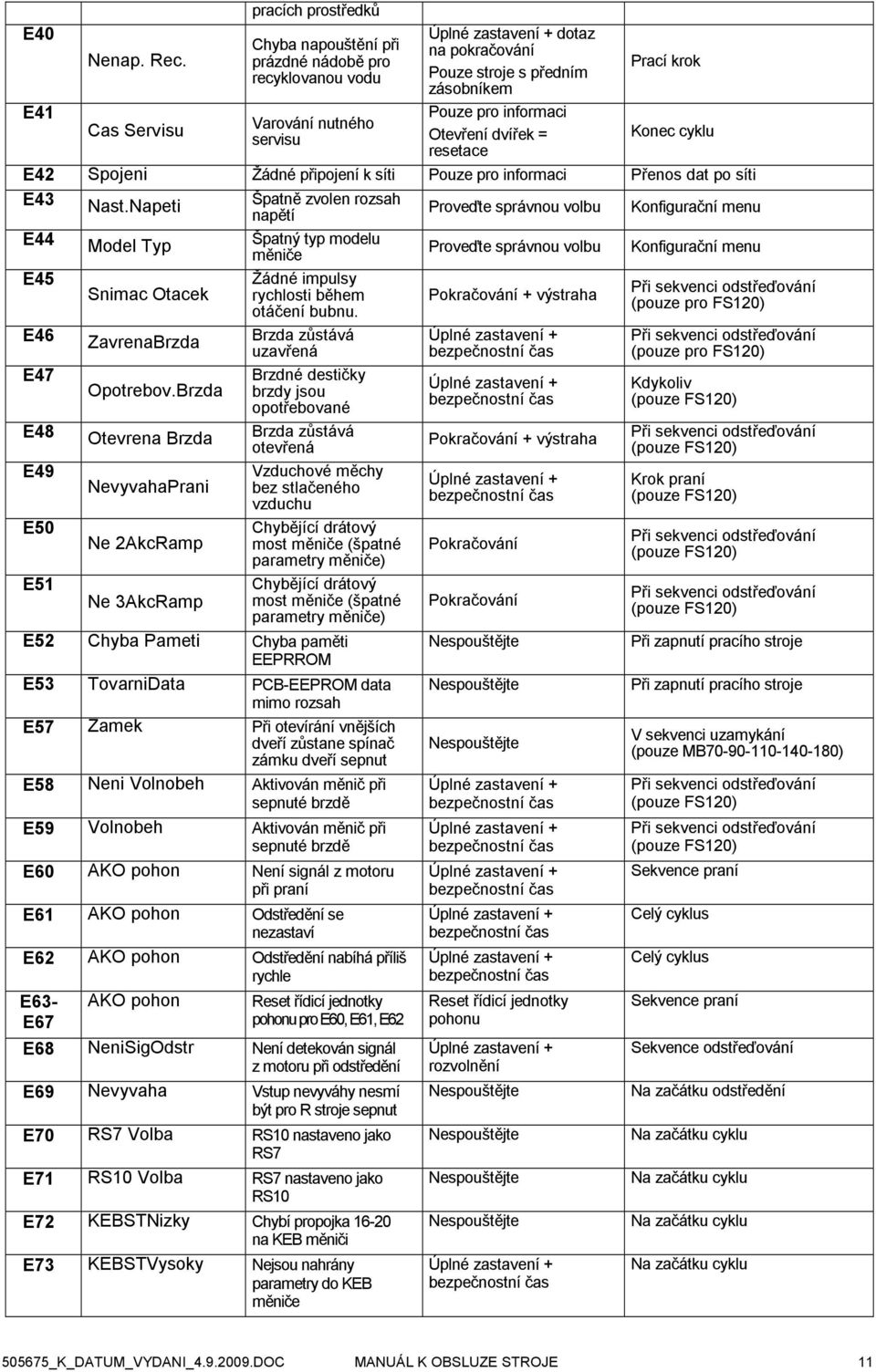

13 E40 E41 Nenap. Rec. Cas Servisu pracích prostředků Chyba napouštění při prázdné nádobě pro recyklovanou vodu Varování nutného servisu dotaz na pokračování Pouze stroje s předním zásobníkem Pouze pro informaci Otevření dvířek = resetace Prací krok Konec cyklu E42 Spojeni Žádné připojení k síti Pouze pro informaci Přenos dat po síti E43 Nast.Napeti Špatně zvolen rozsah napětí Proveďte správnou volbu Konfigurační menu E44 Model Typ Špatný typ modelu měniče Proveďte správnou volbu Konfigurační menu E45 Žádné impulsy Snimac Otacek rychlosti během Pokračování + výstraha Při sekvenci odstřeďování (pouze pro FS120) otáčení bubnu. E46 ZavrenaBrzda Brzda zůstává uzavřená E47 Brzdné destičky Opotrebov.Brzda brzdy jsou opotřebované E48 Otevrena Brzda Brzda zůstává otevřená E49 Vzduchové měchy NevyvahaPrani bez stlačeného vzduchu E50 Chybějící drátový Ne 2AkcRamp most měniče (špatné parametry měniče) E51 Chybějící drátový Ne 3AkcRamp most měniče (špatné parametry měniče) E52 Chyba Pameti Chyba paměti EEPRROM E53 TovarniData PCB-EEPROM data mimo rozsah E57 Zamek Při otevírání vnějších dveří zůstane spínač zámku dveří sepnut E58 Neni Volnobeh Aktivován měnič při sepnuté brzdě E59 Volnobeh Aktivován měnič při sepnuté brzdě E60 AKO pohon Není signál z motoru při praní E61 AKO pohon Odstředění se nezastaví E62 AKO pohon Odstředění nabíhá příliš rychle E63- E67 AKO pohon Reset řídicí jednotky pohonu pro E60, E61, E62 E68 NeniSigOdstr Není detekován signál z motoru při odstředění E69 Nevyvaha Vstup nevyváhy nesmí být pro R stroje sepnut E70 RS7 Volba RS10 nastaveno jako RS7 E71 RS10 Volba RS7 nastaveno jako RS10 E72 KEBSTNizky Chybí propojka na KEB měniči E73 KEBSTVysoky Nejsou nahrány parametry do KEB měniče bezpečnostní čas bezpečnostní čas Pokračování + výstraha bezpečnostní čas Pokračování Pokračování Nespouštějte Nespouštějte Nespouštějte bezpečnostní čas bezpečnostní čas bezpečnostní čas bezpečnostní čas bezpečnostní čas Reset řídicí jednotky pohonu rozvolnění Nespouštějte Nespouštějte Nespouštějte Nespouštějte bezpečnostní čas Při sekvenci odstřeďování (pouze pro FS120) Kdykoliv (pouze FS120) Při sekvenci odstřeďování (pouze FS120) Krok praní (pouze FS120) Při sekvenci odstřeďování (pouze FS120) Při sekvenci odstřeďování (pouze FS120) Při zapnutí pracího stroje Při zapnutí pracího stroje V sekvenci uzamykání (pouze MB ) Při sekvenci odstřeďování (pouze FS120) Při sekvenci odstřeďování (pouze FS120) Sekvence praní Celý cyklus Celý cyklus Sekvence praní Sekvence odstřeďování Na začátku odstředění Na začátku cyklu Na začátku cyklu Na začátku cyklu Na začátku cyklu _K_DATUM_VYDANI_ DOC MANUÁL K OBSLUZE STROJE 11

14 E74 CFI Blok Na konci cyklu nebyl měnič vypnut E75 KEB Kod Nedefinovaná chyba měniče E78 Zamek Sepnut V klidovém stavu je zamknut zámek při otevřených dveřích E79 Zamek Start Po stisknutí tlačítka Start je zámek zamknut při otevřených dveřích E80 E81 E82 E83 E84 E85 E86 PrasekTimeOut Nedojde k opětovnému ohřevu Nedojde k opakovanému napouštění Chyba cyklu Nefunkční ukládání dat do PC Vybitá baterie RTC Nefunguje komunikace RTC Chybný signál pro dávkování tekutých prostředků Porucha ohřevu Porucha plnění Neúspěšné ukončení pracího cyklu Communication failure with PC Hodiny reálného času. Není vložena baterie, nebo baterie je příliš slabá Hodiny reálného času, nejsou dostupné E100 Vazeni Ne Kom. Chyba komunikace vážicího systému E101 Nizka Hmotnost Váha stroje je příliš nízká E102 Vysoka Hmotnost Váha stroje je příliš vysoká E103 Vazeni Nevyvaha Váha není rozložena na 4 vážicí sensory E104 Pretizeni Váha na vážicím sensoru překročila maximální hodnotu E105 Pneumat. System Nefunkční systém tlaku vzduchu Pouze pro informaci rozvolnění Nespouštějte Nespouštějte rozvolnění rozvolnění dotaz na pokračování Informace, že prací cyklus musí být zopakován Pouze pro informaci Pouze pro informaci Pouze pro informaci rozvolnění Nespouštějte Nespouštějte Nespouštějte rozvolnění Nespouštějte Konec cyklu Celý cyklus V klidovém stavu Na začátku cyklu Celý cyklus Prací krok (pouze MB stroje) Prací krok (pouze MB stroje) Nesprávné ukončení pracího cyklu (pouze MB stroje) Konec cyklu (pouze MB stroje) Konec cyklu (pouze MB stroje) Konec cyklu (pouze MB stroje) Před spuštěním (MB16-MB180) Celý cyklus (MB16-MB66) (pouze stroje MB a FS23-55) Před spuštěním (pouze stroje MB a FS23-55) Před spuštěním Before Start (pouze stroje MB a FS23-55) Před spuštěním (pouze stroje MB a FS23-55) Celý cyklus (pouze stroje MB a FS23-55) Před spuštěním (pouze stroje MB70-180) E300- E353 E400- E441 Mits Chyba KEB chyba Specifická výstraha pro měnič Mitsubishi Specifická výstraha pro měnič KEB bezpečnostní čas bezpečnostní čas Celý cyklus Celý cyklus E500- E515 Pamet Chyba Chyba paměti bezpečnostní čas Kdykoli E550 DAQ Verze Špatná verze paměti DAQ E551 DAQ Zápis Chyba zápisu do paměti DAQ E552 DAQ Plna Pameť DAQ Traceability je plná E553 Ulozit DAQ>PC Pameť DAQ Traceability je téměř plná Pouze pro informaci Pouze pro informaci Pouze pro informaci Pouze pro informaci Instalace nového softweru Funkce Traceability, celý cyklus Funkce Traceability, celý cyklus Funkce Traceability, celý cyklus E600- E628 Softw Chyba Chyba software bezpečnostní čas Kdykoli 12 MANUÁL K OBSLUZE STROJE _K_DATUM_VYDANI_ DOC

15 MANUÁL K INSTALACI A ÚDRŽBĚ 1. OBSAH 1. OBSAH DŮLEŽITÉ BEZPEČNOSTNÍ INSTRUKCE SYMBOLY NA STROJI DŮLEŽITÉ INFORMACE PŘED INSTALACÍ TECHNICKÁ SPECIFIKACE STROJE 6 kg / 15 lb, 7 kg / 18 lb, 10 kg / 25 lb, 13 kg / 30 lb STROJE 16 kg / 35 lb, 22 kg / 50 lb ROZMĚRY A ROZMÍSTĚNÍ KOMPONENTŮ NA STROJI INSTALACE STROJE PŘEJÍMKA STROJE USKLADNĚNÍ STROJE UMÍSTĚNÍ STROJE ELEKTRICKÉ PŘIPOJENÍ PŘIPOJENÍ VODY PŘIPOJENÍ PÁRY PŘIPOJENÍ ODPADU PŘIPOJENÍ ODVĚTRÁNÍ PŘIPOJENÍ DÁVKOVÁNÍ TEKUTÉHO PRACÍHO PROSTŘEDKU UVEDENÍ STROJE DO PROVOZU ÚDRŽBA A SEŘÍZENÍ ÚDRŽBA SEŘÍZENÍ A VÝMĚNY DÍLŮ SEŘÍZENÍ PŘÍTLAKU DVEŘÍ VÝMĚNA TĚSNĚNÍ DVEŘÍ SEŘÍZENÍ VIBRAČNÍHO SPÍNAČE VÝMĚNA A NAPNUTÍ ŘEMENE VODNÍ FILTRY UTAHOVACÍ MOMENTY VÝMĚNA POJISTEK PRACÍHO STROJE PROBLÉMY A PORUCHY NOUZOVÉ ODJIŠTĚNÍ DVEŘNÍHO ZÁMKU CHYBOVÁ HLÁŠENÍ ZOBRAZENÁ NA DISPLEJI SEZNAM DOPORUČENÝCH NÁHRADNÍCH DÍLŮ VYŘAZENÍ STROJE Z PROVOZU ODPOJENÍ STROJE LIKVIDACE STROJE MOŽNOST LIKVIDACE STROJE ODBORNOU FIRMOU MOŽNOST LIKVIDACE STROJE VLASTNÍMI SILAMI _K_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 1

16 2. DŮLEŽITÉ BEZPEČNOSTNÍ INSTRUKCE VÝSTRAHA - UCHOVEJTE TYTO INSTRUKCE PRO POZDĚJŠÍ POUŽITÍ. Nedodržení pokynů muže vést k nesprávnému použití stroje, může způsobit požár, zranění nebo smrt a/nebo škody na zařízení prádelny a/nebo stroje. VÝSTRAHA - Před použitím stroje si pozorně přečtěte DŮLEŽITÉ BEZPEČNOSTNÍ INSTRUKCE. Nesprávné používání stroje může způsobit požár, úraz elektrickým proudem nebo vážná poranění osob nebo smrt, stejně jako vážné poškození stroje. Tato verze manuálu je překlad originální anglické verze. Bez originální verze nejsou tyto instrukce kompletní (neplatí pro českou verzi). Před instalací, provozem a údržbou stroje si důkladně prostudujte kompletní instrukce, tj. tento Manuál k instalaci, údržbě a obsluze stroje, Programovací manuál a Katalog náhradních dílů. Programovací manuál a Katalog náhradních dílů nejsou standardně dodávány se strojem. Programovací manuál a Katalog náhradních dílů si vyžádejte u dodavatele / výrobce. Postupujte podle instrukcí uvedených v manuálech a mějte je na vhodném místě u stroje pro pozdější použití. Bezpečnostní instrukce obsaženy v manuálech pro osoby obsluhující stroj, musí být vytištěny a viditelně vyvěšeny v prádelně v blízkosti stroje. Prací stroj s odstřeďováním je určen pouze pro praní tkanin, jakékoliv jiné předměty mohou stroj poškodit nebo způsobit zranění. Výrobce nenese žádnou odpovědnost za poškození tkaniny způsobené nevhodným pracím postupem. Vždy dodržujte instrukce a/nebo výstrahy uvedené na tkaninách, prací nebo čisticí prostředky stanovené výrobcem. Stroj musí být nastaven v souladu s instrukcemi. Vypouštění, napouštění, elektrická připojení, ventilace, uzemnění a ostatní připojení musí být provedeno podle Instalačního manuálu, v souladu s místními normami a připojení musí být provedeno kvalifikovanými osobami s patřičným platným oprávněním. Při připojení k místní elektrické síti (TT / TN / IT,...) musí být dodrženy platné předpisy. Zařízení ve standardním provedení nemusí být vždy možné připojit k elektrické síti IT. Kontaktujte Vašeho dodavatele. Všechny typy strojů jsou vyráběny dle Evropské směrnice o elektromagnetické kompatibilitě (EMC). Mohou být používány pouze v prostorech odpovídajících třídě elektromagnetické kompatibility stroje (všechny stroje vyhovují minimálně třídě A - průmyslové prostředí). Z důvodu bezpečnosti je nutno dodržet minimální bezpečné vzdálenosti od citlivých elektrických nebo elektronických zařízení. Neměňte nastavení parametrů frekvenčního měniče. Mohlo by dojít k vážnému zranění, požáru, poškození stroje, atd. Během přepravy a skladování nikdy nevyvíjejte nadměrnou sílu na obal, protože komponenty stroje vystupující z obrysové linie by mohly být poškozeny. Používejte výhradně měděné vodiče. Stroj musí být připojen přívodem, ke kterému není připojeno osvětlení nebo zásuvky. Jakákoliv změna v instalaci, která není popsána v instalačním manuálu, musí být schválena dodavatelem nebo výrobcem. V opačném případě dodavatel i výrobce odmítá zodpovědnost za případná zranění obsluhy nebo škody na majetku. Zásahy a změny v konstrukci stroje jsou nepřípustné a výrobce v těchto případech odmítá veškerou odpovědnost. Prací stroj s odstředěním musí být instalován na rovném povrchu. Pokud tomu tak není, může dojít k vibracím během odstřeďování a přestože je stroj vybaven vibračním spínačem, může dojít k vážnému poškození stroje a následnému zranění obsluhy. Nikdy nespouštějte stroj, pokud nejsou přepravní vzpěry odstraněny. Prací stroj by měl být vždy před použitím otestován. Je možné, že v novém pracím stroji mohou zůstat zbytkové nečistoty z výrobního procesu. Tyto zbytkové nečistoty mohou zašpinit Vaše prádlo. Z tohoto důvodu, dříve než začnete prát Vaše běžné prádlo, proveďte alespoň jedno horké praní a použijte hadry nebo staré prádlo. Udržujte stroj a okolí stroje čisté, bez přítomnosti hořlavých materiálů. Neskladujte v okolí stroje žádné hořlavé materiály. Vymezte nebezpečné oblasti v prádelně a zamezte přístupu do nich, pokud je stroj v provozu. Neperte prádlo, které bylo předtím vyčištěno, vypráno, namočeno nebo poskvrněno benzínem, čisticími prostředky pro suché čištění, či jinými hořlavými nebo výbušnými látkami, neboť vylučují výpary, které by mohly způsobit vznícení, nebo explozi. Nepřidávejte benzín, čisticí prostředky pro suché čištění, nebo jiné hořlavé nebo výbušné látky do prací lázně. Tyto látky vylučují výpary, které by mohly způsobit vznícení, nebo explozi. Za určitých podmínek může vznikat vodíkový plyn v horkovodním systému, který se nepoužíval dva a více týdnů. Vodíkový plyn je výbušný. Pokud nebyl horkovodní systém používán po tuto dlouhou dobu, otevřete všechny kohouty horké vody a nechejte několik minut vody odtékat. Tím odstraníme nahromaděný plyn. Jelikož je tento plyn hořlavý, během této činnosti nekuřte a nepoužívejte otevřený oheň. TEPLOTA BUBNU V PRACÍM STROJI: Pro měření teploty prací lázně v pracím bubnu používá elektronický programátor teplotní čidlo. Existuje několik faktorů, které ovlivňují měření teploty. Z tohoto důvodu je měření prací lázně pouze orientační. Vždy sledujte a pečlivě dodržujte instrukce výrobců pracích nebo čisticích prostředků, prostředků pro suché čištění a dezinfekčních prostředků. Vyhnete se tak možnému zranění. Skladujte tyto prostředky mimo dosah dětí, nejlépe v uzamykatelné místnosti. 2 MANUÁL K INSTALACI A ÚDRŽBĚ _K_DATUM_VYDANI_ DOC

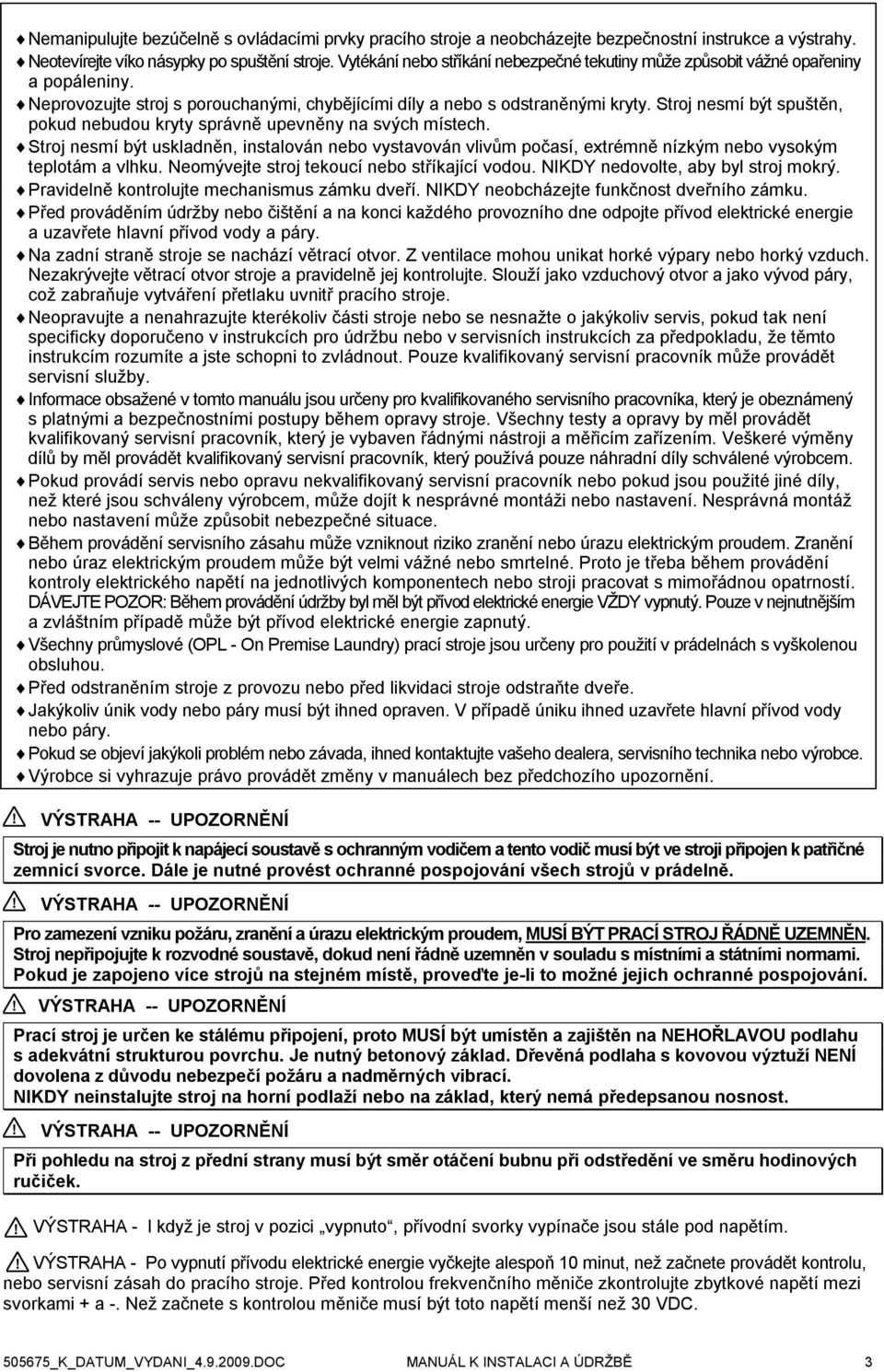

17 Nemanipulujte bezúčelně s ovládacími prvky pracího stroje a neobcházejte bezpečnostní instrukce a výstrahy. Neotevírejte víko násypky po spuštění stroje. Vytékání nebo stříkání nebezpečné tekutiny může způsobit vážné opařeniny a popáleniny. Neprovozujte stroj s porouchanými, chybějícími díly a nebo s odstraněnými kryty. Stroj nesmí být spuštěn, pokud nebudou kryty správně upevněny na svých místech. Stroj nesmí být uskladněn, instalován nebo vystavován vlivům počasí, extrémně nízkým nebo vysokým teplotám a vlhku. Neomývejte stroj tekoucí nebo stříkající vodou. NIKDY nedovolte, aby byl stroj mokrý. Pravidelně kontrolujte mechanismus zámku dveří. NIKDY neobcházejte funkčnost dveřního zámku. Před prováděním údržby nebo čištění a na konci každého provozního dne odpojte přívod elektrické energie a uzavřete hlavní přívod vody a páry. Na zadní straně stroje se nachází větrací otvor. Z ventilace mohou unikat horké výpary nebo horký vzduch. Nezakrývejte větrací otvor stroje a pravidelně jej kontrolujte. Slouží jako vzduchový otvor a jako vývod páry, což zabraňuje vytváření přetlaku uvnitř pracího stroje. Neopravujte a nenahrazujte kterékoliv části stroje nebo se nesnažte o jakýkoliv servis, pokud tak není specificky doporučeno v instrukcích pro údržbu nebo v servisních instrukcích za předpokladu, že těmto instrukcím rozumíte a jste schopni to zvládnout. Pouze kvalifikovaný servisní pracovník může provádět servisní služby. Informace obsažené v tomto manuálu jsou určeny pro kvalifikovaného servisního pracovníka, který je obeznámený s platnými a bezpečnostními postupy během opravy stroje. Všechny testy a opravy by měl provádět kvalifikovaný servisní pracovník, který je vybaven řádnými nástroji a měřicím zařízením. Veškeré výměny dílů by měl provádět kvalifikovaný servisní pracovník, který používá pouze náhradní díly schválené výrobcem. Pokud provádí servis nebo opravu nekvalifikovaný servisní pracovník nebo pokud jsou použité jiné díly, než které jsou schváleny výrobcem, může dojít k nesprávné montáži nebo nastavení. Nesprávná montáž nebo nastavení může způsobit nebezpečné situace. Během provádění servisního zásahu může vzniknout riziko zranění nebo úrazu elektrickým proudem. Zranění nebo úraz elektrickým proudem může být velmi vážné nebo smrtelné. Proto je třeba během provádění kontroly elektrického napětí na jednotlivých komponentech nebo stroji pracovat s mimořádnou opatrností. DÁVEJTE POZOR: Během provádění údržby byl měl být přívod elektrické energie VŽDY vypnutý. Pouze v nejnutnějším a zvláštním případě může být přívod elektrické energie zapnutý. Všechny průmyslové (OPL - On Premise Laundry) prací stroje jsou určeny pro použití v prádelnách s vyškolenou obsluhou. Před odstraněním stroje z provozu nebo před likvidaci stroje odstraňte dveře. Jakýkoliv únik vody nebo páry musí být ihned opraven. V případě úniku ihned uzavřete hlavní přívod vody nebo páry. Pokud se objeví jakýkoli problém nebo závada, ihned kontaktujte vašeho dealera, servisního technika nebo výrobce. Výrobce si vyhrazuje právo provádět změny v manuálech bez předchozího upozornění.! VÝSTRAHA -- UPOZORNĚNÍ Stroj je nutno připojit k napájecí soustavě s ochranným vodičem a tento vodič musí být ve stroji připojen k patřičné zemnicí svorce. Dále je nutné provést ochranné pospojování všech strojů v prádelně.! VÝSTRAHA -- UPOZORNĚNÍ Pro zamezení vzniku požáru, zranění a úrazu elektrickým proudem, MUSÍ BÝT PRACÍ STROJ ŘÁDNĚ UZEMNĚN. Stroj nepřipojujte k rozvodné soustavě, dokud není řádně uzemněn v souladu s místními a státními normami. Pokud je zapojeno více strojů na stejném místě, proveďte je-li to možné jejich ochranné pospojování.! VÝSTRAHA -- UPOZORNĚNÍ Prací stroj je určen ke stálému připojení, proto MUSÍ být umístěn a zajištěn na NEHOŘLAVOU podlahu s adekvátní strukturou povrchu. Je nutný betonový základ. Dřevěná podlaha s kovovou výztuží NENÍ dovolena z důvodu nebezpečí požáru a nadměrných vibrací. NIKDY neinstalujte stroj na horní podlaží nebo na základ, který nemá předepsanou nosnost.! VÝSTRAHA -- UPOZORNĚNÍ Při pohledu na stroj z přední strany musí být směr otáčení bubnu při odstředění ve směru hodinových ručiček.! VÝSTRAHA - I když je stroj v pozici vypnuto, přívodní svorky vypínače jsou stále pod napětím.! VÝSTRAHA - Po vypnutí přívodu elektrické energie vyčkejte alespoň 10 minut, než začnete provádět kontrolu, nebo servisní zásah do pracího stroje. Před kontrolou frekvenčního měniče zkontrolujte zbytkové napětí mezi svorkami + a -. Než začnete s kontrolou měniče musí být toto napětí menší než 30 VDC _K_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 3

18 ! VAROVÁNÍ - Nikdy nedovolte dětem hrát si na stroji, ve stroji nebo v jeho blízkosti. Pokud jsou v době používání stroje v blízkosti děti, je nutný přísný dozor. Dětem není dovoleno obsluhovat stroj.! VAROVÁNÍ - Neotevírejte dveře dokud se prací buben nezastaví a voda z bubnu není vypuštěná. Pokud dveřní zámek nefunguje, neprovozujte prací stroj, dokud nebude dveřní zámek opraven.! UPOZORNĚNÍ! - Dodržujte všechny platné bezpečnostní opatření a zákony. Instrukce a výstrahy, které jsou popsány v tomto manuálu nemohou obsáhnout všechny možné nebezpečné situace. Musí být chápány ve všeobecném smyslu. Opatrnost a pečlivost jsou faktory, které nemohou být řešeny konstrukcí stroje. Tyto faktory musí být podmínkou způsobilosti osob, které instalují, provozují nebo zajišťují údržbu stroje. Na uživateli závisí, aby během obsluhy stroje postupoval s náležitou opatrností.! UPOZORNĚNÍ! - Neodstraňujte výstražné symboly umístěné na stroji. Dodržujte pokyny na štítcích a symbolech, abyste předešli poranění osob. Na kritických místech stroje jsou umístěny bezpečnostní štítky. Tyto štítky je nutné udržovat čitelné, jinak může dojít ke zranění obsluhy, nebo servisního technika.! UPOZORNĚNÍ! - Pokud je stroj obsluhován pomocí mincí, žetonů nebo podobným samoobslužným způsobem, musí majitel-provozovatel zajistit dálkově ovládané zařízení pro nouzové zastavení. Toto zařízení musí být umístěno tak, aby bylo pro uživatele lehce a bezpečně dostupné. Toto zařízení pro nouzové zastavení zajistí, aby alespoň řídicí okruh stroje byl přerušen SYMBOLY NA STROJI Viz - Manuál k obsluze stroje DŮLEŽITÉ INFORMACE PŘED INSTALACÍ PŘI PŘEPRAVĚ A SKLADOVÁNÍ PŘI PŘEPRAVĚ A SKLADOVÁNÍ DEJTE POZOR NA KOMPONENTY, KTERÉ VYČNÍVAJÍ Z OBRYSU STROJE (ZÁMKY DVEŘÍ ATD.), ABY NEDOŠLO KE ZRANĚNÍ OSOB. Při přepravě a skladování nikdy netlačte, netahejte nebo nevyvozujte tlak na komponenty, které vyčnívají z obrysu stroje (řídicí prvky, zámky dveří atd.). Ujistěte se, zda jsou tyto komponenty zabezpečeny takovým způsobem, aby nedošlo během manipulace a instalace stroje k jejich poškození. V případě zajištění dopravy odběratelem je nutné dbát pokynů výrobce pro dopravu, manipulaci a skladování výrobků. Při zajišťování dopravy stroje odběratelem výrobce nezodpovídá za případná poškození stroje během přepravy. Při skladování výrobku na volné ploše je nutné tento chránit před mechanickým poškozením a působením povětrnostních vlivů. PRO INSTALACI VŠECHNA PŘIPOJENÍ A SPECIÁLNÍ OCHRANNÉ UZEMNĚNÍ MUSÍ BÝT PROVEDENY OSOBAMI S PATŘIČNÝM PLATNÝM OPRÁVNĚNÍM PODLE POKYNŮ INSTALAČNÍHO MANUÁLU, V SOULADU S PLATNÝMI MÍSTNÍMI NORMAMI (TO PLATÍ I PRO PŘIPOJENÍ PÁRY U VERZE S PARNÍM OHŘEVEM). Neinstalujte tento stroj v místech, kde by byl vystaven povětrnostním vlivům nebo nadměrné vlhkosti, nebo vystaven přímému zasažení stříkající vodou. Při orosení stroje vlivem náhlé změny teploty nesmí voda stékat po stěnách a krytech stroje ani nesmí pokrývat podlahu pod a kolem stroje. Neinstalujte tento stroj nad otevřeným odpadním kanálem. Odpadní kanál musí být zakrytý takovým způsobem, aby pára vystupující z odpadní vody nemohla žádným způsobem vniknout do stroje. Jakákoliv změna v instalaci stroje proti instalačním instrukcím, musí být schválena dodavatelem/ výrobcem. V opačném případě nenese dodavatel/výrobce zodpovědnost za případná zranění obsluhy nebo škody na majetku. Zásahy a změny v konstrukci stroje jsou nepřípustné a výrobce v těchto případech odmítá veškerou odpovědnost. Vymezte nebezpečné oblasti v prádelně a zamezte přístupu do nich, pokud je stroj v provozu. INFORMACE O STROJI Tento manuál obsahuje informace pro celou řadu odpružených strojů s náplní suchého prádla 6, 7, 10, 13, 16, 22 kg (15, 18, 25, 30, 35, 50 lb). Ověřte si podle Vaší objednávky a na sériovém štítku, který je umístěn na zadní části stroje, obr.3.3., poz.3, model Vašeho stroje a vyhledejte odpovídající informace v manuálu. Stroje jsou ovládány elektronickým programátorem. Instrukce pro programování naleznete v programovacím manuálu. Přídavný ohřev je možno zajistit pomocí elektrických topných těles nebo párou z externího zdroje přívodu páry. Přívody vody jsou pro teplou, studenou měkkou a popř. ještě pro studenou tvrdou vodu. Elektrické nastavení stroje je uvedeno na výrobním štítku, (viz výrobní štítek, obr.3.3., poz.3). 4 MANUÁL K INSTALACI A ÚDRŽBĚ _K_DATUM_VYDANI_ DOC

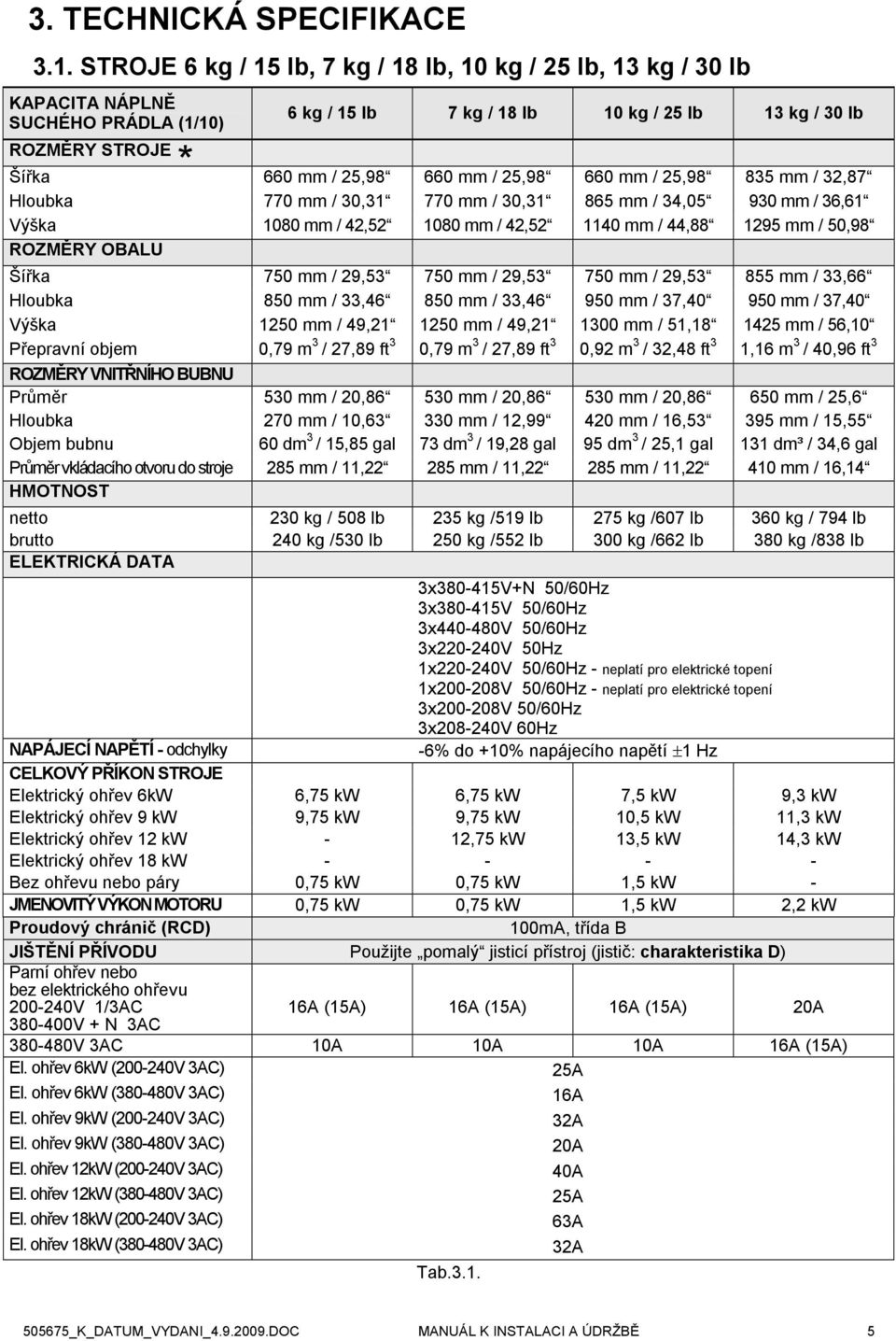

19 3. TECHNICKÁ SPECIFIKACE 3.1. STROJE 6 kg / 15 lb, 7 kg / 18 lb, 10 kg / 25 lb, 13 kg / 30 lb KAPACITA NÁPLNĚ SUCHÉHO PRÁDLA (1/10) ROZMĚRY STROJE * 6 kg / 15 lb 7 kg / 18 lb 10 kg / 25 lb 13 kg / 30 lb Šířka 660 mm / 25, mm / 25, mm / 25, mm / 32,87 Hloubka 770 mm / 30, mm / 30, mm / 34, mm / 36,61 Výška 1080 mm / 42, mm / 42, mm / 44, mm / 50,98 ROZMĚRY OBALU Šířka 750 mm / 29, mm / 29, mm / 29, mm / 33,66 Hloubka 850 mm / 33, mm / 33, mm / 37, mm / 37,40 Výška 1250 mm / 49, mm / 49, mm / 51, mm / 56,10 Přepravní objem 0,79 m 3 / 27,89 ft 3 0,79 m 3 / 27,89 ft 3 0,92 m 3 / 32,48 ft 3 1,16 m 3 / 40,96 ft 3 ROZMĚRY VNITŘNÍHO BUBNU Průměr 530 mm / 20, mm / 20, mm / 20, mm / 25,6 Hloubka 270 mm / 10, mm / 12, mm / 16, mm / 15,55 Objem bubnu 60 dm 3 / 15,85 gal 73 dm 3 / 19,28 gal 95 dm 3 / 25,1 gal 131 dm³ / 34,6 gal Průměr vkládacího otvoru do stroje 285 mm / 11, mm / 11, mm / 11, mm / 16,14 HMOTNOST netto 230 kg / 508 lb 235 kg /519 lb 275 kg /607 lb 360 kg / 794 lb brutto 240 kg /530 lb 250 kg /552 lb 300 kg /662 lb 380 kg /838 lb ELEKTRICKÁ DATA 3x V+N 50/60Hz 3x V 50/60Hz 3x V 50/60Hz 3x V 50Hz 1x V 50/60Hz - neplatí pro elektrické topení 1x V 50/60Hz - neplatí pro elektrické topení 3x V 50/60Hz 3x V 60Hz NAPÁJECÍ NAPĚTÍ - odchylky -6% do +10% napájecího napětí ±1 Hz CELKOVÝ PŘÍKON STROJE Elektrický ohřev 6kW 6,75 kw 6,75 kw 7,5 kw 9,3 kw Elektrický ohřev 9 kw 9,75 kw 9,75 kw 10,5 kw 11,3 kw Elektrický ohřev 12 kw - 12,75 kw 13,5 kw 14,3 kw Elektrický ohřev 18 kw Bez ohřevu nebo páry 0,75 kw 0,75 kw 1,5 kw - JMENOVITÝ VÝKON MOTORU 0,75 kw 0,75 kw 1,5 kw 2,2 kw Proudový chránič (RCD) 100mA, třída B JIŠTĚNÍ PŘÍVODU Použijte pomalý jisticí přístroj (jistič: charakteristika D) Parní ohřev nebo bez elektrického ohřevu V 1/3AC V + N 3AC 16A (15A) 16A (15A) 16A (15A) 20A V 3AC 10A 10A 10A 16A (15A) El. ohřev 6kW ( V 3AC) 25A El. ohřev 6kW ( V 3AC) 16A El. ohřev 9kW ( V 3AC) 32A El. ohřev 9kW ( V 3AC) 20A El. ohřev 12kW ( V 3AC) 40A El. ohřev 12kW ( V 3AC) 25A El. ohřev 18kW ( V 3AC) 63A El. ohřev 18kW ( V 3AC) 32A Tab _K_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 5

20 KAPACITA NÁPLNĚ SUCHÉHO PRÁDLA (1/10) PRACÍ FUNKCE 6 kg / 15 lb 7 kg / 18 lb 10 kg / 25lb 13 kg / 30 lb Praní 48 ot.min ot.min -1 Vysoké odstřeďování 1000 ot.min ot.min -1 G-faktor PŘIPOJENÍ VODY Rozsah tlaku vody 0,1-0,8 MPa / 1-8 bar / 14,5-116 PSI Doporučený tlak vody 0,3-0,5 MPa / 3-5 bar / PSI Přívod vody BSP 3/4 Maximální teplota vody 90 C / 194 F PŘIPOJENÍ VYPOUŠTĚNÍ VODY Vypouštěcí ventil, rozměr Ø 76 mm / 3 Průtok s vypouštěcím ventilem 3,5 l / s ODVĚTRÁNÍ STROJE Přípojka odvětrání vnějšího bubnu Ø 75 mm / 3 PŘIPOJENÍ PÁRY Připojení páry Nízký tlak páry Vysoký tlak páry SPOTŘEBY mírně zašpiněné prádlo, 60 C (1) G1/2 1-3 bar / 14,5-44 PSI 3-8 bar / PSI Bez elektrického ohřevu 0,2 kwh 0,2 kwh 0,3 kwh 0,5 kwh S elektrickým ohřevem 1,2 kwh 1,3 kw 1,7 kw 3,6 kwh Spotřeba páry kg.cyklus -1 / 17,6 lb.cyklus -1 PRACOVNÍ PODMÍNKY Teplota okolního vzduchu Relativní vlhkost Nadmořská výška Skladovací teplota ZATÍŽENÍ PODLAHY +5 C (41 F) do +35 C (95 F) 30% až 90% bez kondenzace do 1000 m / 3280 ft 0 C (32 F) do +55 C (131 F) 0,02 kg.s -1 / 0,044 lb.s -1 Max. statické zatížení podlahy 2413 N 2492 N 3002 N 4823 N Max.dynamické zatížení podlahy 650 N 730 N 1100 N 3916,5 N ± 1375 N Frekvence dynamického zatížení 16 Hz 16 Hz 16 Hz 16,6 Hz HLUK Hladina zvuku Leq (db(a)) < 70 db(a) < 70 db(a) < 70 db(a) < 70 db(a) * Tab.3.1. pokračování maximální rozměry včetně vyčnívajících částí (1) - závisí na teplotě dodávané studené a teplé vody a na nastavení pracího programu 6 MANUÁL K INSTALACI A ÚDRŽBĚ _K_DATUM_VYDANI_ DOC

21 3.2. STROJE 16 kg / 35 lb, 22 kg / 50 lb KAPACITA NÁPLNĚ SUCHÉHO PRÁDLA (1/10) ROZMĚRY STROJE * 16 kg / 35 lb 22 kg / 50 lb Šířka 835 mm / 32, mm / 35,43 Hloubka 1040 mm / 40, mm / 43,89 Výška 1295 mm / 50, mm / 56,49 ROZMĚRY OBALU Šířka 930 mm / 36, mm / 38,38 Hloubka 1140 mm / 44, mm / 47,24 Výška 1510 mm / 59, mm / 63,77 Přepravní objem 1,6 m 3 / 56,5 ft 3 1,9 m 3 / 67,09 ft 3 ROZMĚRY VNITŘNÍHO BUBNU Průměr 650 mm / 25,6 750 mm / 29,52 Hloubka 500 mm / 19, mm / 19,60 Objem bubnu 166 dm³ / 43,8 gal 220 dm³ / 58,11 gal Průměr vkládacího otvoru do stroje 410 mm / 16, mm / 16,14 HMOTNOST netto 465 kg /1026 lb 650 kg /1433 lb brutto 495 kg /1092 lb 690 kg /1522 lb ELEKTRICKÁ DATA 3x V+N 50/60Hz 3x V 50/60Hz 3x V 50/60Hz 3x V 50Hz 1x V 50/60Hz - neplatí pro elektrické topení 1x V 50/60Hz - neplatí pro elektrické topení 3x V 50/60Hz 3x V 60Hz NAPÁJECÍ NAPĚTÍ - odchylky -6% do +10% napájecího napětí ±1 Hz CELKOVÝ PŘÍKON STROJE Elektrický ohřev 6kW - - Elektrický ohřev 9 kw 11,3kW - Elektrický ohřev 12 kw 14,3kW - Elektrický ohřev 18 kw 20,3kW 21,6kW Bez ohřevu nebo páry 2,3kW 3,6 kw JMENOVITÝ VÝKON MOTORU 2,2kW 3kW Proudový chránič (RCD) 100mA, třída B JIŠTĚNÍ PŘÍVODU Použijte pomalý jisticí přístroj (jistič: charakteristika D) Parní ohřev nebo bez elektrického ohřevu V 1/3AC 20A 20A (2) V + N 3AC V 3AC 16A (15A) 16A(15A) El. ohřev 6kW ( V 3AC) 20A - El. ohřev 6kW ( V 3AC) 16A - El. ohřev 9kW ( V 3AC) 32A - El. ohřev 9kW ( V 3AC) 25A - El. ohřev 12kW ( V 3AC) 40A - El. ohřev 12kW ( V 3AC) 25A - El. ohřev 18kW ( V 3AC) 63A - El. ohřev 18kW ( V 3AC) 32A - Tab _K_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 7

22 KAPACITA NÁPLNĚ SUCHÉHO PRÁDLA (1/10) PRACÍ FUNKCE 16 kg / 35 lb 22 kg / 50 lb Praní 45 ot.min ot.min -1 Vysoké odstřeďování 980 ot.min ot.min -1 G-faktor PŘIPOJENÍ VODY Rozsah tlaku vody 0,1-0,8 MPa / 1-8 bar / 14,5-116 PSI Doporučený tlak vody 0,3-0,5 MPa / 3-5 bar / PSI Přívod vody BSP 3/4 Maximální teplota vody 90 C / 194 F PŘIPOJENÍ VYPOUŠTĚNÍ VODY Vypouštěcí ventil, rozměr Ø 76 mm / 3 Průtok s vypouštěcím ventilem 3,5 l / s ODVĚTRÁNÍ STROJE Přípojka odvětrání vnějšího bubnu Ø 75 mm / 3 PŘIPOJENÍ PÁRY Připojení páry Nízký tlak páry Vysoký tlak páry SPOTŘEBY mírně zašpiněné prádlo, 60 C (1) G1/2 1-3 bar / 14,5-44 PSI 3-8 bar / PSI Bez elektrického ohřevu 0,5 kwh 0,7 kwh S elektrickým ohřevem 3,5 kwh 3,8 kwh Spotřeba páry - 15 kg.cyklus -1 / 33 lb.cyklus -1 PRACOVNÍ PODMÍNKY Teplota okolního vzduchu Relativní vlhkost Nadmořská výška Skladovací teplota ZATÍŽENÍ PODLAHY +5 C (41 F) do +35 C (95 F) 30% až 90% bez kondenzace do 1000 m / 3280 ft 0 C (32 F) do +55 C (131 F) 0,028 kg.s -1 / 0,062 lb.s -1 Max. statické zatížení podlahy 5450N 7860N Max.dynamické zatížení podlahy 1220 N 1626N Frekvence dynamického zatížení 16Hz 15Hz HLUK Hladina zvuku Leq (db(a)) < 70 db(a) < 70 db(a) * Tab.3.2. pokračování maximální rozměry včetně vyčnívajících částí (1) - závisí na teplotě dodávané studené a teplé vody a na nastavení pracího programu (2) - v případě elektrického napětí V 3AC nebo V 3AC, je maximální hodnota 16A (15A) 8 MANUÁL K INSTALACI A ÚDRŽBĚ _K_DATUM_VYDANI_ DOC

23 3.3. ROZMĚRY A ROZMÍSTĚNÍ KOMPONENTŮ NA STROJI 6 kg / 13 lb, 7 kg / 18 lb, 10 kg / 25 lb 13 kg / 30 lb, 16 kg / 35 lb, 22 kg / 50 lb 1. Ovládací panel 2. Připojení tekutého pracího prostředku 3. Výrobní štítek 4. Odvětrání 5. Přívod vody 6. Odvětrání, Frekvenční měnič 7. Pojistky 8. Hlavní vypínač Obr Připojení přívodu elektrické energie 10. Odtok 11. Stavitelná patka 12. Připojení páry 13. Násypka pracích prostředků 14. Plastová krabice pro elektrické připojení čerpadel tekutého pracího prostředku 15. Zemnicí svorka _K_DATUM_VYDANI_ DOC MANUÁL K INSTALACI A ÚDRŽBĚ 9

24 6 kg / 13 lb 7 kg / 18 lb 10 kg / 25 lb 13 kg / 30 lb 16 kg / 35 lb 22 kg / 50 lb A 660 mm / 25,98 B 685 mm / 26,97 C 1080 mm / 42,52 D 560 mm / 22,05 E 585 mm / 23,03 F 20 mm / 0,79 G 420 mm / 15,54 H 263 mm / 10,35 I 910 mm / 35,83 J 103 mm / 4,06 K 980 mm / 38,58 L 44 mm / 1,73 M 835 mm / 32,87 N 78 mm / 3,07 O 375 mm / 14,76 P 15 mm / 0,6 Q 445 mm / 17,52 R 700 mm / 27,56 S 600 mm / 23,62 T 68 mm / 2,67 U 850 mm / 33, mm / 25, mm / 26, mm / 42, mm / 22, mm / 23,03 20 mm / 0, mm / 15, mm / 10, mm / 35, mm / 4, mm / 38,58 44 mm / 1, mm / 32,87 78 mm / 3, mm / 14,76 15 mm / 0,6 445 mm / 17, mm / 27, mm / 23,62 68 mm / 2, mm / 33, mm / 25, mm / 30, mm / 44, mm / 22, mm / 26,97 20 mm / 0, mm / 18, mm / 10, mm / 38, mm / 4, mm / 40,94 44 mm / 1, mm / 35,24 78 mm / 3, mm / 14,76 15 mm / 0,6 445 mm / 17, mm / 27, mm / 23,62 68 mm / 2, mm / 33,46 V mm / 13,34 W mm / 34,40 Tab mm / 32, mm / 33, mm / 50, mm / 28, mm / 19, mm / 32, mm / 37, mm / 50, mm / 28, mm / 32, mm / 35, mm / 42, mm / 56, mm / 31, mm / 33, mm / 16, mm / 11, mm / 44, mm / 4, mm / mm / 5, mm / 39,96 60 mm / 2, mm / 16,33 20 mm / 0, mm / 20, mm / 27, mm / 23, mm / 7, mm / 41, mm / 18, mm / 41, mm / 16, mm / 11, mm / 44, mm / 4, mm / mm / 1, mm / 39,96 55 mm / 2, mm / 16,33 20 mm / 0, mm / 20, mm / 27, mm / 23, mm / 7, mm / 41, mm / 18, mm / 41, mm / 23, mm / 10, mm / 48, mm / 4, mm / 51, mm / 17, mm / 50, mm / 5, mm / 28,34 20 mm / 0, mm / 20, mm / 27, mm / 23, mm / 6, mm / 42, mm / 17, mm / 44,88 10 MANUÁL K INSTALACI A ÚDRŽBĚ _K_DATUM_VYDANI_ DOC
