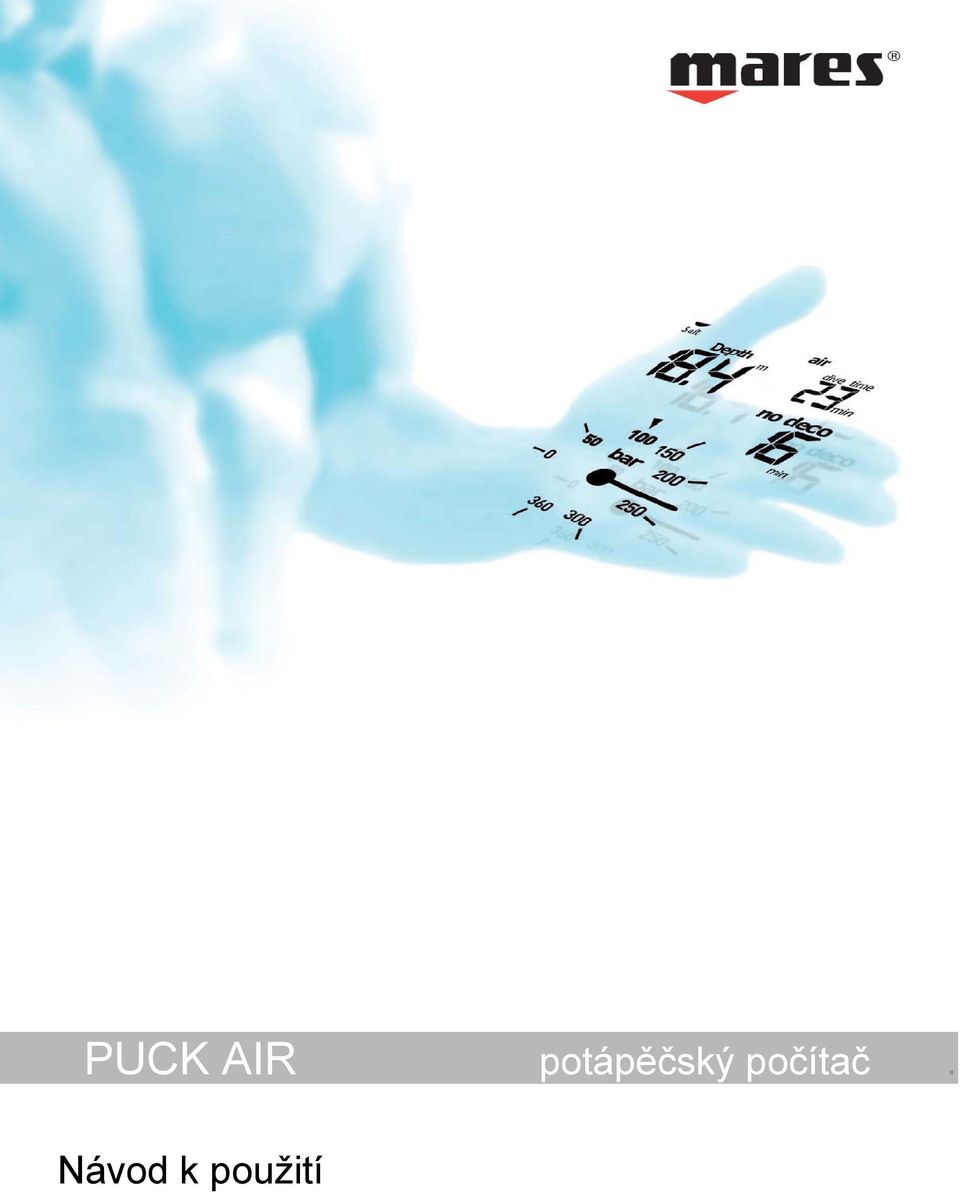

1 PUCK AIR potápěčský počítač. Návod k použití

2 Obsah Rychlý úvod... 5 Potápěčský počítač PUCK AIR... 6 Důležitá upozornění... 6 Zásady bezpečného potápění... 7 Funkce potápěčského počítače PUCK AIR... 8 Kontrola stavu baterie... 8 Podsvícení displeje... 9 Automatické vypnutí... 9 Nastavení parametrů počítače PUCK AIR... 9 Nastavení hodin: WATCHSET... 9 Nastavení času: WATCHSET ADJ TIME... 9 Nastavení kontrastu: WATCHSET CONTRAST Pípnutí při stisku tlačítka: WATCHET KEY BEEP Nastavení zobrazení úvodu: WATCHSET INTRO Nastavení obecných parametrů ponoru: SET DATA Sladká / slaná voda: SET DATA FRESH/SALT Nastavení jednotek měření: o C METERS BAR / o F FEET PSI Vymazání paměti zbytkového dusíku: SET DATA N2RESET Nastavení výstrah: SET ALARM Vzduchové rezervy Nastavení parametrů ponoru: SET MODE Ponor se vzduchem: AIR Ponor s nitroxovou směsí: EAN Měření hloubky a času: BOTTOM TIME Režim času: TIME MODE Potápění s počítačem PUCK AIR Před ponorem vzduch Bezdekompresní ponor se vzduchem Dekompresní ponor se vzduchem Doba výstupu: ASC TIME Dekompresní zastávky Hloubkové zastávky: DEEP STOPS strana 2

3 Výstup Bezpečnostní zastávka Vynoření po ponoru se vzduchem Povrchový režim vzduch Ponor s nitroxovou směsí Kontrola parametrů pro nitroxové ponory Parciální tlak kyslíku (PPO 2 ) Vliv na centrální nervovou soustavu Před ponorem nitrox Bezdekompresní ponor s Nitroxem Dekompresní ponor s nitroxem Bezpečnostní zastávka Vynoření po ponoru s nitroxem Povrchový režim nitrox Režim měření hloubky a času: BOTTOM TIME Povrchový režim měření hloubky a času Režim měření hloubky a času po chybách při ponoru Spolupráce s PC Logbook Logbook ponory Logbook technické údaje Plánování: zobrazení bezdekompresních časů SYSTEM Často kladené dotazy Údržba Pokyny pro skladování Pokyny pro přepravu Výměna baterie Připojení vysokotlaké hadice KOMPAS Technické údaje Ciferník Materiál pouzdra Údržba strana 3

4 Připojení kompasu Technická a funkční specifikace Technické údaje Funkce měření tlaku Označení Technické charakteristiky Funkční charakteristiky Záruka Potvrzení záruky Záruka se nevztahuje na: Sériové číslo Likvidace nepotřebného zařízení strana 4

5 Rychlý úvod 1 Indikátor nízkého stavu nabití baterie 2 Rychlost výstupu 3 Jednotky měření tlaku / min. 4 Tlak v láhvi 5 Tlačítko 6 Čas, po který vystačí zásoba vzduchu 7 Ukazatel % O 2 8 Indikátor nekontrolovaného výstupu 9 % maximální rychlosti výstupu 10 Indikátor vynechané zastávky 11 Osobní bezpečnostní faktor 12 Indikátor pásma nadmořské výšky 13 Indikátor nelétat 14 Aktuální hloubka / maximální hloubka 15 Upozornění na hloubkovou zastávku 16 Indikátor dekompresní zastávky 17 Indikátor bezdekompresního ponoru (no dec) Indikátor dekompresního ponoru (dec) 18 Dekompresní čas Zbývající čas hloubkové zastávky Zbývající čas bezpečnostní zastávky 19 Hloubka dekompresní zastávky 20 Zobrazovací pruh v závislosti na situaci jsou zobrazovány různé informace Fáze ponoru (Predive/Dive) CNS% (no dec / dec) Teplota (no dec / dec / time) Čas výstupu (dec) Bezpečnostní zastávka (Dive) (min) Ukazatel plánované hloubkové zastávky (Dive) Hloubka hloubkové zastávky (Dive) vzduchové rezervy (Dive) Parametry nabídky Set Dive Datum Čas Délka ponoru Délka povrchového intervalu Doba desaturace Bezletový čas strana 5

6 Potápěčský počítač PUCK AIR Gratulujeme! Váš nový potápěčský počítač PUCK AIR je výsledkem využití nejnovějších technologií společnosti Mares. Je navržen tak, aby zaručoval maximální bezpečí, efektivitu, spolehlivost a dlouhou životnost. Při své jednoduchosti a snadném použití je ideálním pomocníkem pro všechny typy ponorů. Tato příručka obsahuje všechny potřebné informace pro jeho použití. Společnost Mares vám děkuje za váš výběr a připomíná nutnost za všech okolností dodržovat zásady bezpečného potápění. Hodně příjemných zážitků! Vzhledem k neustálému vývoji a zdokonalování si výrobce vyhrazuje právo provádět změny a vylepšení produktu bez dalšího oznámení. Za žádných okolností nemůže být výrobce, společnost Mares S.p.A. volán k odpovědnosti za ztráty nebo škody, které vzniknou třetím stranám v souvislosti s užitím tohoto výrobku. Důležitá upozornění Před potápěním se ujistěte, že jste si přečetli tento návod a porozuměli všem jeho částem. Při potápění s nitroxovou směsí (EAN) je doporučeno provést výměnu vysokotlaké (HP) hadice každé dva roky. Vysokotlaká těsnění počítače PUCK AIR smí být mazána výhradně tukem určeným pro kyslíkové prostředí. Použití jiného tuku může mít za následek explozi. Vzduch v láhvi musí odpovídat evropské normě EN Jiné dýchací směsi nesmí být z bezpečnostních důvodů použity. Za žádných okolností nepoužívejte dýchací směs s obsahem kyslíku větším než 50%. V případě použití směsi kontaminované olejem je nezbytné nechat počítač vyčistit v autorizovaném servisním středisku. Před započetí ponoru s nitroxem zkontrolujte, že je počítač přepnutý do režimu EAN. Zkontrolujte složení dýchací směsi a správně vložte procento O 2 v dýchací směsi. Jen tak je možné zajistit správný odečet pro zbývající bezdekompresní čas, dekompresní zastávky a výstrahu při dosažení maximálního povoleného parciálního tlaku O 2. Použití kyslíkem obohacených směsí vystavuje potápěče jiným rizikům, než potápění se stlačeným vzduchem. Je nutné, aby si potápěč byl těchto rizik vědom a chápal, jak jim předcházet. Potápěč PUCK AIR smí být užíván pro potápění s nitroxovou směsí pouze potápěči, kteří absolvovali příslušný výcvik a jsou držiteli odpovídající certifikace. Nedostatečný výcvik může v důsledku vést k vážnému zranění nebo smrti. Při potápění ve studené vodě může výrazně vzrůst spotřeba vzduchu oproti standardním ponorům. Věnujte zvýšenou pozornost ukazateli tlaku vzduchu. Při potápění se zvýšenou fyzickou zátěží může výrazně vzrůst spotřeba vzduchu oproti standardním ponorům. Věnujte zvýšenou pozornost ukazateli tlaku vzduchu. Zkontrolujte polohu vysokotlaké hadice, abyste předešli zamotání. Potápěčský počítač PUCK AIR je určen výhradně pro rekreační použití a není určen pro profesionální účely. strana 6

7 Potápěčský počítač nezaručuje ochranu před výskytem dekompresní nemoci, protože nemůže brát v úvahu fyzický stav každého jedince. Tento stav se navíc může den ode dne měnit. Pro vaší bezpečnost doporučujeme před potápěním absolvovat lékařskou prohlídku. Nikdy se nepotápějte sami. Počítač PUCK AIR nenahrazuje vašeho buddyho. Nikdy se nepotápějte, jestliže údaje na displeji počítače vypadají nestandardně, nejasně nebo jsou špatně čitelné. Před každým ponorem zkontrolujte stav nabití baterie. Pokud svítí symbol nízkého stavu nabití baterie, v žádném případě se nepotápějte. Baterii vyměňte. 24 hodin po posledním ponoru nelétejte letadlem. V každém případě počkejte, až z displeje počítače zmizí symbol nelétat. Nepotápějte se hlouběji než do 40 m a nedělejte dekompresní ponory, jestliže nejste držiteli odpovídající potápěčské kvalifikace (IANTD, NAUI, PADIDSAT, PSA, SSI, TDI, atd.) pro potápění do hloubek větších než 40 m a nejste-li si zcela jisti, že si uvědomujete veškerá rizika, a máte potřebné dovednosti spojené s takovým typem ponorů. Tento typ ponorů s sebou nese zvýšené riziko dekompresní nemoci i pro nejkvalifikovanější a nejzkušenější potápěče, bez ohledu na použitou výbavu a potápěčský počítač. Potápěči pokoušející se o tento typ ponorů musí nejdříve absolvovat speciální výcvik a nabýt potřebné zkušenosti. Společnost Mares doporučuje, aby potápěči nikdy nepřekračovali maximální hloubku pro kterou mají kvalifikaci. Ponory hlubší než 40 m a ponory mimo bezpečnostní pásmo (dekompresní ponory) výrazně zvyšují riziko vzniku dekompresní nemoci. S výstupem započněte vždy několik minut před dosažením bezdekompresního limitu. Ještě větší rezervu si ponechte v případě ponoru ve studené vodě, opakovaných ponorech hlubších než 18 m nebo při ponoru se zvýšenou fyzickou námahou. Nedodržení těchto doporučení zvyšuje riziko výskytu dekompresní nemoci. Nepoužívejte počítač PUCK AIR pro opakované ponory se čtvercovým profilem (ponor, kdy je celý čas stráven v maximální hloubce) do hloubek větších než 18 m. Takové ponory jsou považovány za nebezpečné bez ohledu na informace poskytované počítačem. Před ponorem se přesvědčte, že jsou jednotky měření správně nastaveny. Špatné nastavení může mít pod vodou za následek zmatení a z něj plynoucí chyby. Před potápěním v horských jezerech vždy pečlivě překontrolujte, že je zvolen program pro odpovídající nadmořskou výšku. Spolu s potápěčským počítačem vždy používejte hloubkoměr, tlakoměr, hodinky nebo jiný ukazatel doby ponoru a potápěčské tabulky. Při potápění v podmínkách se špatnou viditelností mohou být údaje na displeji počítače špatně čitelné. Bezpečnost potápění může být zvýšena pouze odpovídající přípravou a výcvikem. Výrobce proto doporučuje používat potápěčský počítač pouze po absolvování odpovídajícího specializovaného kurzu. Společnost Mares doporučuje úzkostlivé dodržování dále uvedených jednoduchých pravidel: Zásady bezpečného potápění Ponory plánujte vždy předem. Nikdy nepřekračujte meze svých dovedností a zkušeností. Do maximální plánované hloubky se zanořte na začátku ponoru. V průběhu ponoru často kontrolujte počítač. Nepřekračujte maximální výstupovou rychlost zobrazovanou počítačem. strana 7

8 Vždy absolvujte bezpečnostní zastávku v hloubce 3 6 metrů po dobu nejméně 3 minut. Po jakékoli dekompresní zastávce pokračujte směrem k hladině velmi pomalu. Vyhněte se tzv. jojo ponorům (opakované změny hloubky nahoru a dolů). Vyhněte se nadměrné fyzické námaze při ponoru a nejméně půl hodiny po vynoření. Jestliže se potápíte ve studené vodě nebo se jedná o fyzicky náročný ponor, začněte s výstupem na hladinu významně dříve, než dosáhnete bezdekompresního limitu. V případě dekompresního ponoru prodlužte dekompresní zastávku nejblíže k hladině. Opakované ponory by měly být od sebe odděleny nejméně dvouhodinovým povrchovým intervalem. Nejhlubší ponor v rámci jednoho dne absolvujte jako první. Nepotápějte se, pokud paměť počítače není vynulována po ponorech z předchozího dne (vyprší desaturační čas). Jestliže absolvujete opakované ponory v několika po sobě jdoucích dnech, udělejte si alespoň jeden den bez potápění v každém týdnu. V případě dekompresních ponorů je doporučeno nepotápět se každý třetí den. Vyhněte se dekompresním ponorům a ponorům do hloubky větší než 40 m, jestliže jste pro takový typ technického potápění neabsolvovali příslušný výcvik a nejste držiteli odpovídající licence. Vyhněte se opakovaným ponorům se čtvercovým profilem (ponor, kdy je celý čas stráven v maximální hloubce) do hloubek větších než 18 m. V době 24 hodin po posledním ponoru nelétejte letadlem (v souladu s doporučením organizace DAN. Funkce potápěčského počítače PUCK AIR Počítač PUCK AIR zapněte stiskem tlačítka. Počítač se zapne v režimu PREDIVE AIR. Viz obrázek 1. obrázek 1 Stiskem tlačítka můžete listovat hlavním menu, které nabízí deset funkčních režimů. PREDIVE SET MODE SET DATA SET ALARM TIME WATCHSET PC LOGBOOK PLANNING SYSTEM Tlačítko pracuje ve všech režimech podle stejné logiky. Stiskem a uvolněním tlačítka se posunete na další položku v menu. Jestliže tlačítko podržíte stisknuté po dobu přibližně 2 sekund, vstoupíte do příslušného menu nebo potvrdíte provedenou volbu. Kontrola stavu baterie Počítač PUCK AIR pravidelně kontroluje stav baterie. Výsledek je možno zobrazit v režimu SYSTEM. Počítač rozlišuje tři stavy nabití baterie: BAT OK (obrázek 2) BAT LO 1 BAT LO 2 obrázek 2 Jestliže je stav nabití baterie nízký (BAT LO 1), zobrazí se indikátor nízkého stavu nabití baterie a funkce podsvícení displeje je zablokována. (obrázek 3). obrázek 3 Jestliže se indikátor objeví, vyměňte baterii co nejdříve (obrázek 4). strana 8

9 Nízká teplota může významně ovlivnit napětí baterie. Z tohoto důvodu se může objevit symbol nízkého stavu nabití baterie i v případě, že baterie má ještě dostatečnou kapacitu. V tomto případě bude funkce podsvícení displeje zablokována. o Zapnutí/vypnutí pípnutí při každém stisku tlačítka INTRO o Zapnutí/vypnutí zobrazení úvodu při každém zapnutí počítače Listujte hlavním menu a najděte položku WATCHSET. obrázek 4 Jestliže je dosaženo minimální úrovně (BAT LO 2), všechny funkce počítače budou zablokovány a bude možno zobrazit pouze režim SYSTÉM (obrázek 5). V případě, že byla funkce podsvícení displeje zablokována v důsledku nízké teploty, můžete kontrolu stavu baterie zopakovat tak, že vstoupíte do režimu SYSTEM. Jestliže symbol stavu nízkého nabití baterie zmizí, funkce podsvícení displeje bude obnovena. Pokud plánujete potápění ve studené vodě, doporučujeme předem provést výměnu baterie. obrázek 6 Pro zvolení tohoto režimu stiskněte a držte tlačítko, dokud se neobjeví nápis ADJ TIME (obrázek 7). obrázek 5 Jestliže počítač nebyl delší dobu používán, doporučujeme zkontrolovat stav baterie a v případě potřeby ji vyměnit. Podsvícení displeje Jestliže podržíte tlačítko stisknuté na přibližně 2 sekundy, je dočasně (na cca 4 sekundy) aktivována funkce podsvícení displeje. Pokud displej svítí, lze dobu svícení dalším stiskem tlačítka prodloužit. Automatické vypnutí Jestliže je počítač zapnut a po určitou dobu nedojde ke stisknutí tlačítka, počítač se automaticky vypne. Prodleva před automatickým vypnutím závisí na funkčním režimu. Nastavení parametrů počítače PUCK AIR Nastavení hodin: WATCHSET Menu nastavení hodin (WATCHSET) je rozděleno do třech podmenu, která umožňují nastavení následujících parametrů: ADJ TIME nastavení hodin o Čas o Režim zobrazení (12h / 24h) o Datum CONTRAST o Kontrast displeje KEY BEEP obrázek 7 Nastavení času: WATCHSET ADJ TIME Když se objeví nápis ADJ TIME, stiskněte a držte tlačítko. Ukazatel minut začne blikat (obrázek 8). strana 9

10 obrázek 8 Každým stiskem tlačítka zvýšíte stav ukazatele o jednu minutu. Když tlačítko stisknete a podržíte, uložíte tím zvolené nastavení. Ukazatel hodin začne blikat. Nastavte a potvrďte stav ukazatele stejně jako v případě minut. Další údaje se zobrazují v sekvenci: Minuty Hodiny Formát času Rok Měsíc Den Po nastavení položky Den se vrátíte do menu ADJ TIME. Stiskem tlačítka se posunete do menu CONTRAST. Nastavení kontrastu: WATCHSET CONTRAST Pro vstup do tohoto menu stiskněte a držte tlačítko. Nastavená úroveň kontrastu začne blikat (obrázek 9). Opakovaným stiskem tlačítka zvýšíte úroveň kontrastu o 1, maximum je 6. Stiskněte a držte tlačítko. Tím uložíte nastavenou úroveň. Pípnutí při stisku tlačítka: WATCHET KEY BEEP Pro vstup do tohoto menu stiskněte a držte tlačítko. Nastavená hodnota (ON/OFF) začne blikat (obrázek 10). obrázek 10 Stiskem tlačítka změníte nastavení. Stiskněte a držte tlačítko. Tím zvolené nastavení uložíte. Nastavení zobrazení úvodu: WATCHSET INTRO Pro vstup do tohoto menu stiskněte a držte tlačítko. Nastavená hodnota (ON/OFF) začne blikat. Stiskem tlačítka změníte nastavení. Stiskněte a držte tlačítko. Tím zvolené nastavení uložíte. Stiskem tlačítka se přesunete do pozice ukončení menu ESC (obrázek 11). obrázek 11 Stiskem tlačítka se přesunete do menu WATCHSET. Stisknutím a podržením tlačítka se vrátíte do hlavního menu. Pozice ESC je k dispozici v každém menu. Pokud se nacházíte na této pozici a stisknete tlačítko, přesunete se na první položku v menu, ve kterém se právě nacházíte. Pokud stisknuté tlačítko v této pozici podržíte, aktuální menu opustíte a vrátíte se do hlavní nabídky. Nastavení obecných parametrů ponoru: SET DATA V tomto menu můžete nastavit vybrané obecné parametry ponoru: Slaná/sladká voda (SALT/FRESH) Jednotky měření metry, o C nebo stopy, o F (METERS- DEGREES CELSIUS / FEET- DEGREES FAHRENHEIT) Vymazání paměti zbytkového dusíku (DELETE) Listujte hlavním menu a najděte položku SET DATA (obrázek 12). obrázek 9 strana 10

11 obrázek 12 Pro vstup do tohoto menu stiskněte a držte tlačítko. Objeví se nápis FRESH nebo SALT (sladká / slaná voda). Sladká / slaná voda: SET DATA FRESH/SALT Pro dosažení maximální přesnosti měření je třeba počítač PUCK AIR nastavit pro potápění ve sladké vodě (FRESH) nebo slané vodě (SALT). Doporučujeme často nastavení kontrolovat, především pokud se potápíte v různých prostředích (moře, jezero, bazén atd.). Stiskněte a držte tlačítko. Tím se přesunete do režimu, kdy je možné nastavení měnit (obrázek 13). Před ponorem se přesvědčte, že jsou jednotky měření správně nastaveny. Špatné nastavení může mít pod vodou za následek zmatení a z něj plynoucí chyby. Nastavení jednotek měření: oc METERS BAR / o F FEET PSI Můžete zvolit, v jakých jednotkách bude zobrazována naměřená hloubka, teplota a tlak v láhvi. Použity jsou buď metrické jednotky ( o C, metry, bary) nebo imperiální jednotky ( o F, stopy a PSI) (obrázek 14). Vymazání paměti zbytkového dusíku: SET DATA N2RESET Tato volba je určena pouze pro dive centra a potápěčské obchody. Potápěč, který provede vymazání paměti zbytkového dusíku, nemůže přístroj použít pro opakované ponory. Pokud tuto operaci provedete, nepotápějte se dříve než za 24 hodin od posledního ponoru. Použijte tuto funkci pro vymazání paměti zbytkového dusíku. V režimu SET DATA nalistujte pomocí tlačítka slovo N2RESET (obrázek 15). obrázek 15 Stiskněte a držte tlačítko. Slovo NO začne blikat (obrázek 16). obrázek 14 obrázek 13 Stiskněte tlačítko pro změnu nastavení, stiskněte a držte tlačítko pro uložení volby. Stiskem tlačítka se pak přesunete na další volbu. Stiskněte a držte tlačítko. Tím se přesunete do režimu, kdy je možné nastavení měnit. Stiskněte tlačítko pro výběr požadovaných jednotek měření, stiskněte a držte tlačítko pro uložení volby. Stiskem tlačítka se pak přesunete na další volbu. obrázek 16 strana 11

12 Jestliže nechcete provést vymazání paměti zbytkového dusíku, podržte tlačítko stisknuté při volbě NO. Pro změnu volby stiskněte tlačítko. Pro vymazání paměti zbytkového dusíku nastavte volbu na YES (obrázek 17). obrázek 19 obrázek 17 Stiskněte a držte tlačítko pro potvrzení volby. Pro dokončení vymazání paměti zbytkového dusíku musíte svou volbu potvrdit (obrázek 18). obrázek 18 Jestliže nechcete provést vymazání paměti zbytkového dusíku, podržte tlačítko stisknuté při volbě NO. Stiskněte tlačítko pro změnu volby. Slovo YES začne blikat (obrázek 19). Pro vymazání paměti zbytkového dusíku stiskněte tlačítko ve chvíli, kdy je zobrazeno blikající slovo YES. Objeví se obrázek 20. obrázek 20 Stiskem tlačítka se pak přesunete na pozici ESC. Stiskem a podržením tlačítka opustíte toto menu a vrátíte se do hlavní nabídky. Nastavení výstrah: SET ALARM V tomto menu můžete aktivovat nebo deaktivovat výstrahy, které mohou být spuštěny v průběhu ponoru. RESERVE H: vzduchová rezerva RESERVE L: minimální vzduchová rezerva FAST ASC ON/OFF: detekce nekontrolovaného výstupu (Pouze režim AIR nebo EAN) AUDIO ON/OFF: zapnutí/vypnutí výstražných zvukových signálů Pomocí tlačítka se přesuňte na volbu SET ALARM (obrázek 21). obrázek 21 Stiskněte a držte tlačítko pro vstup do této nabídky. Vzduchové rezervy Počítač PUCK AIR umožňuje nastavit dvě různé hranice tlaku, na jejich dosažení bude potápěč upozorněn. Když je nastavených hranic dosaženo, zazní různé zvukové signály a na displeji se objeví vizuální upozornění. SET ALARM: RESERVE H První hranice pro upozornění je nastavitelná v rozmezí bar v kroku po 10 bar, případně může být deaktivována (obrázek 22). obrázek 22 Stiskněte a držte tlačítko pro vstup do tohoto nastavení. Objeví se blikající hodnota, která byla naposledy zvolena. Výchozí nastavení je off (vypnuto). Pomocí tlačítka můžete nastavení měnit v krocích po 10 bar. Stiskněte a držte tlačítko pro potvrzení volby. strana 12

13 Stiskem tlačítka se přesunete na další volbu. Jestliže v průběhu ponoru dosáhnete nastavené hranice tlaku, zazní zvukový výstražný tón a hodnota tlaku začne blikat (obrázek 23). nekontrolovaného výstupu a zabrání tím zablokování počítače po rychlém výstupu. To může být užitečné zejména pro potápěčské instruktory, kteří potřebují provádět nácvik nouzového vynoření. Jestliže chcete provést změnu nastavení, stiskněte a držte tlačítko (obrázek 26). obrázek 23 Po vynoření je výstraha deaktivována. SET ALARM: RESERVE L Druhou nastavitelnou hranicí je RESERVE L minimální rezerva. Hranice je nastavitelná v rozmezí bar v kroku po 10 bar. Výchozí nastavení je 50 bar (obrázek 24). obrázek 24 Stiskněte a držte tlačítko pro vstup do tohoto nastavení. Objeví se blikající hodnota, která byla naposledy zvolena. Výchozí nastavení je 50 bar. Pomocí tlačítka můžete nastavení měnit v krocích po 10 bar. Stiskněte a držte tlačítko pro potvrzení volby. Stiskem tlačítka se přesunete na další volbu. Jestliže v průběhu ponoru dosáhnete nastavené hranice tlaku, bude aktivován stálý zvukový výstražný tón, hodnota tlaku začne blikat a na displeji se objeví nápis LOW AIR (obrázek 25). Stiskem tlačítka můžete výstražný tón vypnout. Při dosažení hranice 30 bar bude výstraha znovu aktivována. Stiskem tlačítka ji lze opět vypnout. Detekce nekontrolovaného výstupu: SET ALARM FAST ASC Tato funkce umožní aktivování nebo zakázání režimu STOP v případě obrázek 26 Aktuální nastavení ON nebo OFF začne blikat. ON indikuje, že funkce je aktivní OFF indikuje, že funkce je neaktivní Stiskněte tlačítko pro zvolení požadovaného nastavení, stiskněte a držte tlačítko pro uložení volby. Nekontrolovaný výstup znamená zvýšené riziko výskytu dekompresní nemoci. Tato volba je určena pouze pro velmi zkušené potápěče, kteří jsou schopni přebrat plnou odpovědnost za veškeré důsledky zakázání funkce STOP po nekontrolovaném výstupu. strana 13

14 Nastavení zvukových signálů: SET AIR AL BEEP Tato funkce zapíná nebo vypíná slyšitelné zvukové signály. Pro změnu nastavení stiskněte a držte tlačítko, když je zobrazen nápis AL BEEP. Slovo ON (zapnuto) nebo OFF (vypnuto) začne blikat (obrázek 27). Nastavení parametrů ponoru: SET MODE V tomto menu je možno provést nastavení konkrétních parametrů ponoru, který hodláte absolvovat. Nalistujte položku SET MODE a stiskem a podržením tlačítka do ní vstupte (obrázek 28). obrázek 29 obrázek 27 Stiskněte tlačítko pro změnu nastavení, stiskněte a držte tlačítko pro uložení volby. Stiskem tlačítka se pak přesunete na volbu ESC. Stiskněte a podržte tlačítko. Tím opustíte toto menu a vrátíte se do hlavní nabídky. Zvukový signál pro hluboké zastávky je vždy aktivní. Možnost vypnout zvukové signály doporučujeme využít pouze zkušeným potápěčům, kteří jsou schopni převzít plnou odpovědnost za z toho vyplývající důsledky. obrázek 28 Bude zobrazeno aktuální nastavení: AIR ponor se stlačeným vzduchem EAN ponor s nitroxovou směsí BOTTOM TIME měření hloubky a času Na tomto místě můžete buď ponechat aktuální nastavení, nebo provést změnu. Pro provedení změny stiskněte a držte tlačítko. Naposledy zvolený typ ponoru začne blikat. Stiskem tlačítka můžete listovat mezi třemi možnými typy ponoru (obrázek 29). Pokud bliká typ ponoru, který chcete zvolit, stiskněte a držte tlačítko pro uložení volby. Stiskněte tlačítko pro posun na další nastavení. Pokud jste absolvovali ponor s nitroxovou směsí v režimu EAN a hodláte provést opakovaný ponor se stlačeným vzduchem, nastavte počítač do režimu EAN s podílem kyslíku 21%. Výpočet % CNS tak zůstane nadále aktivní. Ponor se vzduchem: AIR Pro tento typ ponoru můžete nastavit: Osobní bezpečnostní faktor Nadmořskou výšku Osobní bezpečnostní faktor: SET AIR PF Počítač PUCK AIR umožňuje nastavit pro zvýšení vaší bezpečnosti osobní bezpečnostní faktor. Výpočty prováděné počítačem pak budou konzervativnější. Bezpečnostní faktor by měli používat nezkušení potápěči, potápěči s dlouhou strana 14

15 prodlevou od posledního potápění nebo potápěči, chystající se absolvovat fyzicky náročný ponor či ponor v jinak extrémních podmínkách. Faktor PF0 neposkytuje žádnou dodatečnou bezpečnostní rezervu. Jestliže je bezpečnostní faktor aktivován, je také zobrazen na displeji. Může nabývat hodnot PF0, PF1 nebo PF2. Pokud chcete nastavit požadovanou hodnotu, stiskněte a držte tlačítko ve chvíli, kdy jsou zobrazena písmena PF (obrázek 30). Nastavení nadmořské výšky: SET AIR ALT Když vstoupíte do této položky, zobrazí se nastavení programu pro naposledy zvolenou nadmořskou výšku (P0, P1, P2, P3). Pro nastavení požadované hodnoty stiskněte a držte tlačítko, když je na displeji zobrazen nápis ALT (obrázek 31 a 32). obrázek 32 Programy pro nadmořskou výšku: obrázek 30 Číslice vedle písmen PF začne blikat. Jestliže je zvolena hodnota PF1 nebo PF2, objeví se na displeji symbol, který zůstane zobrazen i v průběhu ponoru. Symbol upozorňuje, že osobní bezpečnostní faktor je aktivován a jaká je jeho úroveň. Stiskněte tlačítko pro zvolení požadovaného nastavení bezpečnostního faktoru. Stiskněte a držte tlačítko pro uložení volby a posun na další nastavení. obrázek 31 Nápis ALT a číslo odpovídající nejvyšší nadmořské výšce ze zvoleného pásma budou blikat. Stiskem tlačítka můžete zvolit požadovaný program. Stiskněte a držte tlačítko pro uložení volby. Stiskem tlačítka se pak přesunete na další volbu. Toto nastavení nemůže být měněno v průběhu ponoru. Proto jej doporučujeme zkontrolovat ještě před zanořením. strana 15

16 Před potápěním v horských jezerech vždy pečlivě překontrolujte, že je zvolen program pro odpovídající nadmořskou výšku. Ponor s nitroxovou směsí: EAN Pro tento typ ponoru můžete nastavit: Osobní bezpečnostní faktor Nadmořskou výšku Procento O 2 ve směsi Nastavení %O 2 ve směsi: SET EAN % O 2 Procento kyslíku ve směsi je možné nastavit v rozsahu 21% - 50% v kroku po 1%. Pro nastavení požadované hodnoty stiskněte a držte tlačítko ve chvíli, kdy je na displeji zobrazeno %O 2 (obrázek 33). Maximální parciální tlak O 2 (PPO 2 ) Nastavení obecných parametrů pro ponory s nitroxem je shodné s nastavením pro ponory se stlačeným vzduchem (AIR). K tomu přibývá nastavení % O 2 ve směsi a jeho maximálního parciálního tlaku (PPO 2 ). Než budete pokračovat, přečtěte si proto pečlivě kapitolu týkající se nastavení pro ponory se stlačeným vzduchem. Použití kyslíkem obohacených směsí vystavuje potápěče jiným rizikům, než potápění se stlačeným vzduchem. Je nutné, aby si potápěč byl těchto rizik vědom a chápal, jak jim předcházet. Nepoužívejte dýchací směsi s větším obsahem kyslíku než 50%. Je absolutně nezbytné nastavit správně procento O 2 v dýchací směsi. Jen tak je možné zajistit správný odečet pro zbývající bezdekompresní čas, dekompresní zastávky a výstrahu při dosažení maximálního povoleného parciálního tlaku O 2. obrázek 33 Číslo vyjadřující procento kyslíku začne blikat. Opakovaným stiskem tlačítka nastavte požadovanou hodnotu. Stiskněte a držte tlačítko pro uložení nastavení. Stiskem tlačítka se pak přesunete na další volbu. Nastavení maximálního PPO 2 : SET EAN PPO 2 Počítač PUCK AIR vydá výstražný zvukový signál při dosažení přednastaveného maximálního PPO 2. Tento limit může být nastaven v rozmezí 1,2 1,6 bar s krokem po 0,1 bar. Při změně tohoto nastavení počítač zobrazuje odpovídající maximální hloubku pro zvolené nastavení a dříve nastavenou hodnotu %O 2 ve směsi. Pro nastavení požadované hodnoty stiskněte a držte tlačítko ve chvíli, kdy je na displeji zobrazeno PPO 2 (obrázek 34). obrázek 34 Nápis PPO 2 spolu s číslem vyjadřující nastavený maximální PPO 2 začne blikat. Opakovaným stiskem tlačítka nastavte požadovanou hodnotu. Stiskněte a držte tlačítko pro uložení nastavení. Stiskem tlačítka se pak přesunete na pozici ESC. Stiskněte a držte tlačítko pro návrat do hlavního menu. Měření hloubky a času: BOTTOM TIME V tomto režimu počítač PUCK AIR funguje jako hloubkoměr a časomíra. Pro tento typ ponorů nejsou k dispozici žádná dodatečná nastavení. Pozorně si přečtěte kapitoly Nastavení obecných parametrů ponoru: SET DATA a Nastavení výstrah: SET ALARM. Režim času: TIME MODE V tomto režimu můžete zobrazit aktuální čas, datum a teplotu. Pomocí tlačítka listujte v hlavním menu na položku TIME (obrázek 35). strana 16

17 obrázek 35 Stiskněte a držte tlačítko. Tím vstoupíte do režimu času. Zobrazí se aktuální čas. Stiskem tlačítka zobrazíte datum. Po dalším stisku tlačítka se zobrazí teplota. Stiskem tlačítka se dále přesunete na volbu ESC. Stiskněte a podržte tlačítko. Tím opustíte režim času a vrátíte se do hlavní nabídky. Potápění s počítačem PUCK AIR Počítač PUCK AIR umožňuje tři typy ponorů: AIR ponor se stlačeným vzduchem EAN ponor s nitroxovou směsí BOTTOM TIME měření hloubky a času Pro objasnění, jak počítač v průběhu ponoru pracuje, jsou rozložení zobrazovaných údajů uspořádána to čtyř fází: Před ponorem PREDIVE Ponor DIVE Vynoření SURFACING Povrchový režim SURFACE MODE Pro aktivaci podsvícení displeje držte tlačítko stisknuté po dobu přibližně 2 sekund. Před ponorem vzduch Tento režim zůstává aktivní, dokud se potápěč nezanoří do hloubky větší než 1,2 metru. Zobrazeny jsou následující údaje (obrázek 36): Typ ponoru (AIR) Jednotky měření ( o C, m / o F, ft) Sladká (FRESH) nebo slaná (SALT) voda Program pro vyšší nadmořskou výšku, pokud je aktivován Osobní bezpečnostní faktor, pokud je aktivován Tlak v láhvi (bar / PSI) obrázek 36 Před každým ponorem si zkontrolujte, že jsou správně nastaveny všechny parametry. Jestliže počítač zůstane v režimu před ponorem po dobu 10 minut, aniž by během této doby bylo stisknuté tlačítko, automaticky se vypne. Před každým ponorem doporučujeme přepnout počítač do režimu před ponorem. Krátce po zanoření zkontrolujte, že je počítač zapnutý. Bezdekompresní ponor se vzduchem Po zanoření do hloubky 1,2 metru se počítač automaticky přepne do režimu ponoru (DIVE MODE) a začne zobrazovat data o ponoru. Jestliže se v tomto režimu počítač bude nacházet déle než 20 sekund, začne data o ponoru ukládat do paměti logbooku. Zobrazovány jsou následující údaje (obrázek 37): Aktuální hloubka (v metrech nebo stopách) Dosavadní doba ponoru v minutách Zbývající bezdekompresní čas v minutách Symbol bezdekompresního ponoru no dec Teplota ( o C nebo o F) Indikátor hloubkové zastávky deepstop, jestliže je vyžadována Zvolený program pro nadmořskou výšku, jestliže je aktivován Nastavený osobní bezpečnostní faktor, jestliže je aktivován Rychlost výstupu v analogové a digitální podobě Tlak v láhvi (bar / PSI) obrázek 37 Stiskem tlačítka je možno zobrazit další informace (obrázek 38): Maximální hloubka dosažená při aktuálním ponoru Hloubková zastávka, pokud je vyžadována Zvolený program pro nadmořskou výšku, jestliže je aktivován strana 17

18 Nastavený osobní bezpečnostní faktor, jestliže je aktivován Rychlost výstupu v analogové a digitální podobě Čas, po který vystačí zásoba vzduchu obrázek 38 Dalším stiskem tlačítka zobrazíte: Typ ponoru (AIR) Jednotky měření ( o C, m / o F, ft) Sladká (FRESH) nebo slaná (SALT) voda Program pro vyšší nadmořskou výšku, pokud je aktivován Osobní bezpečnostní faktor, pokud je aktivován Tlak v láhvi (bar / PSI) Když se objeví symbol hloubkové zastávky deepstop, stiskem tlačítka zobrazíte údaje o požadované zastávce. Tyto údaje se mohou v průběhu výstupu v důsledku chování potápěče měnit. Proto je třeba je během výstupu průběžně kontrolovat. Pokud je zbývající bezdekompresní čas 1 minuta, zazní slyšitelný tón jako výstraha před vypršením bezdekopresního limitu. Dekompresní ponor se vzduchem Jestliže nezahájíte výstup před vypršením bezdekopresního limitu, přepne se počítač do režimu dekompresní zastávky. Počítač zobrazí symbol dec a zazní výstražný tón. V tomto režimu jsou zobrazovány následující údaje (obrázek 39): Symbol dec Aktuální hloubka (v metrech nebo stopách) Hloubka nejhlubší dekompresní zastávky (v metrech nebo stopách) Doba trvání nejhlubší dekompresní zastávky Indikátor hloubkové zastávky deepstop, jestliže je vyžadována. Čas výstupu na hladinu Program pro vyšší nadmořskou výšku, pokud je aktivován Nastavený osobní bezpečnostní faktor, jestliže je aktivován Rychlost výstupu v analogové a digitální podobě Tlak v láhvi (bar / PSI) Stiskem tlačítka je možno zobrazit další informace (obrázek 40): Maximální hloubka dosažená při aktuálním ponoru Hloubková zastávka, pokud je vyžadována Zvolený program pro nadmořskou výšku, jestliže je aktivován Nastavený osobní bezpečnostní faktor, jestliže je aktivován Teplota ( o C nebo o F) Rychlost výstupu v analogové a digitální podobě Čas, po který vystačí zásoba vzduchu obrázek 40 Dalším stiskem tlačítka zobrazíte: Typ ponoru (AIR) Jednotky měření ( o C, m / o F, ft) Sladká (FRESH) nebo slaná (SALT) voda Program pro vyšší nadmořskou výšku, pokud je aktivován Osobní bezpečnostní faktor, pokud je aktivován obrázek 39 strana 18

19 Doba výstupu: ASC TIME Doba výstupu je dána součtem: Doby trvání všech dekompresních zastávek Času nutného k výstupu z aktuální hloubky rychlostí 10 m/min Doby hloubkových zastávek Dekompresní zastávky Počítač PUCK AIR používá signalizaci, která slouží k tomu, aby byla předepsaná dekompresní zastávka potápěčem zaregistrována. Pomocí dvou grafických ikon je potápěč informován o požadované akci (obrázek 41): obrázek 41 Dva trojúhelníky znamenají správnou hloubku pro absolvování dekompresní zastávky Trojúhelník směřující vzhůru znamená hloubku pod úrovní dekompresní zastávky, vystoupejte výše Trojúhelník směřující dolů znamená, že jste vystoupali nad úroveň dekompresní zastávky, klesejte Při spuštění upozornění na minutí dekompresní zastávky je výpočet desaturace tkání pozastaven a obnoví se pouze, když se potápěč vrátí do správné hloubky. Když je hloubka předepsané dekompresní zastávky překročena o více než 30 cm, trojúhelník směřující dolů začne blikat. Pokud je hloubka překročena o více než 1 m, trojúhelník bliká a počítač navíc vydává výstražné zvukové signály. Tato varování jsou aktivována, dokud se potápěč nevrátí do správné hloubky. Nikdy nevystupujte nad úroveň předepsané dekompresní zastávky. Pokud setrváte nad úrovní předepsané bezpečnostní zastávky o více než jeden metr déle než 3 minuty, počítač situaci vyhodnotí jako vynechanou bezpečnostní zastávku a zobrazí příslušný symbol. Jestliže se v této situaci po vynoření pokusíte o opakovaný ponor, počítač bude pracovat pouze v režimu měření hloubky a času a bude zobrazovat chyby při předchozím ponoru. Hloubkové zastávky: DEEP STOPS Z důvodu zamezení pravděpodobnosti tvorby zárodků bublinek v krvi v případě dekompresních ponorů nebo ponorů blízkých bezdekompresnímu limitu, vás počítač vyzve k absolvování série jednominutových zastávek v určitých hloubkách, které závisí na profilu ponoru. Kdykoli jsou k tomu splněny podmínky, počítač zobrazí symbol DEEPSTOP. Tento symbol slouží k naplánování hloubkové zastávky během vašeho výstupu. V blízkosti úrovně hloubkové zastávky zazní výstražný tón a objeví se nápis DEEPSTOP (obrázek 42). obrázek 42 Ve stanovené hloubce se také zobrazí odpočet času, informující o zbývající době, kterou má potápěč na hloubkové zastávce setrvat. V průběhu ponoru může být potápěč vyzván k vykonání více hloubkových zastávek v různých hloubkách v závislosti na profilu ponoru a stavu nasycení tkání (obrázek 43). obrázek 43 Jestliže v průběhu ponoru stisknete tlačítko, počítač zobrazí údaje o předepsané hloubkové zastávce. V důsledku chování potápěče se tyto údaje mohou v průběhu výstupu měnit. Proto doporučujeme tyto údaje průběžně kontrolovat. strana 19

20 Výstup Rychlý výstup znamená zvýšené riziko výskytu dekompresní nemoci. Zakázání funkce STOP je určeno pouze pro velmi zkušené potápěče, kteří jsou schopni přebrat plnou odpovědnost za veškeré důsledky zakázání funkce STOP po nekontrolovaném výstupu. V okamžiku, kdy se začne snižovat hloubka, počítač aktivuje algoritmus měření rychlosti výstupu. Výsledek je zobrazován ve dvojí formě: v metrech za minutu (stopách za minutu) a v grafické podobě. Pokud rychlost výstupu překročí 12 m/min, je v blízkosti sloupce zobrazen nápis SLOW a počítač začne vydávat varovné zvukové signály, které trvají do doby, než se rychlost výstupu vrátí do předepsaných mezí (12 m/min.). Ve stejné chvíli, jako je aktivován výstražný tón, začne probíhat monitorování nekontrolovaného výstupu. Výstup je vyhodnocen jako nekontrolovaný, jestliže potápěč vystoupá vyšší než maximální předepsanou rychlostí o více než dvě třetiny hloubky, ve které byl poprvé aktivován výstražný signál. Toto kriterium se uplatní pouze pro případy, kdy bylo upozornění aktivováno v hloubce větší než 12 metrů. V případě nekontrolovaného výstupu počítač PUCK AIR po vynoření zablokuje režimy ponoru se vzduchem a nitroxovou směsí a bude pracovat pouze v režimu měření hloubky a času. Ostatní funkční režimy zůstanou aktivní. Zablokování počítače v důsledku nekontrolovaného výstupu může být zakázáno v nabídce SET DATA. Bezpečnostní zastávka Jestliže maximální hloubka ponoru přesáhne 10 metrů, je při výstupu aktivován režim bezpečnostní zastávky. Počítač PUCK AIR navrhne absolvování zastávky v rozmezí 2,5 6 metrů na dobu 3 minut a zobrazí nápis SafeStop (obrázek 45). obrázek 45 Zobrazen je také odpočet času, který zbývá do konce zastávky. Jestliže potápěč opustí výše uvedený hloubkový interval, je odpočet času bezpečnostní zastávky pozastaven. Obnoví se ve chvíli, kdy se potápěč vrátí do stanoveného pásma. Odpočet pokračuje od okamžiku, kde byl přerušen. Jestliže se potápěč vrátí do hloubky přesahující 10 metrů, bude odpočet po návratu do hloubky odpovídající bezpečnostní zastávce znovu zahájen od začátku. V případě dekompresního ponoru prodlouží bezpečnostní zastávka o 3 minuty poslední dekompresní zastávku ve 3 m hloubce. Při tom budou zobrazeny výše uvedené údaje o bezpečnostní zastávce. Vynoření po ponoru se vzduchem Chvíli, kdy hloubka klesne pod 1 metr, potápěčský počítač PUCK AIR vyhodnotí jako vynoření a zastaví počítání času ponoru. Jestliže se potápěč nevrátí do 3 minut do hloubky větší než 1,2 metru, Považuje počítač ponor za ukončený a uloží údaje o něm do logbooku. Jestliže se potápěč do 3 minut znovu zanoří, ponor pokračuje a měření doby ponoru se obnoví z místa, kde bylo přerušeno. Data zobrazená v režimu po vynoření (obrázek 46): Doba trvání ponoru Maximální hloubka Symboly chyb, kterých se potápěč při ponoru dopustil (vynechaná dekompresní zastávka, nekontrolovaný výstup) Nejnižší zaznamenaná teplota Tlak v láhvi (bar / PSI) obrázek 46 Jestliže ponor se vzduchem nebo nitroxovou směsí skončí s vynechanou dekompresní zastávkou nebo nekontrolovaným výstupem, počítač na 24 hodin neumožní provést další ponory se vzduchem nebo nitroxem. Pracuje pouze v režimu měření hloubky a času. Funkce podsvícení displeje je v režimu po vynoření aktivní. strana 20

21 Nelétejte letadlem a necestujte do vyšších nadmořských výšek, dokud nezmizí symbol nelétat. Povrchový režim vzduch Když počítač PUCK AIR vyhodnotí ponor jako ukončený, přepne se z režimu ponoru do režimu času (TIME MODE). V tomto režimu je zobrazován desaturační čas a symbol nelétat. Navíc jsou zobrazovány symboly případných chyb při posledním ponoru (vynechaná dekompresní zastávka, nekontrolovaný výstup). Stiskem tlačítka zobrazíte čas do vypršení bezletového režimu a povrchový interval. Dalším stiskem tlačítka přejdete na volbu ESC. Stiskem a podržením tlačítka se vrátíte do hlavní nabídky. Ponor s nitroxovou směsí Díky nižšímu procentuelnímu podílu dusíku v dýchací směsi, umožňuje kyslíkem obohacená směs prodloužit bezdekompresní limit v porovnání se stejným ponorem se stlačeným vzduchem. Na druhé straně vyšší obsah kyslíku vystavuje potápěče rizikům vyplývajícím z toxicity kyslíku. S těmito riziky se při rekreačním potápění se stlačeným vzduchem běžně nesetkáváme. V režimu EAN provádí počítač PUCK AIR výpočet toxických vlivů kyslíku na základě hloubky, doby ponoru a procentu kyslíku v dýchací směsi. Výsledky umožňují potápěči, aby setrval v rámci bezpečnostních limitů působení kyslíku na organismus. Pro ponor s nitroxovou směsí je třeba zvolit typ ponoru EAN v menu SET MODE. Počítač PUCK AIR se při nitroxových ponorech chová podobně, jako při ponorech se stlačeným vzduchem. To znamená, že pro nastavení parametrů ponoru používá stejný postup. Jediný rozdíl mezi těmito dvěma typy ponorů spočívá v nastavení specifických parametrů pro nitroxové ponory a v tom, že jsou tyto parametry zobrazeny navíc k parametrům ponoru se stlačeným vzduchem. Podrobnosti jsou uvedeny v předchozí kapitole. Tato kapitola se zabývá parametry ponoru specifickými pro potápění s nitroxovou směsí, které počítač PUCK AIR monitoruje, a odlišnostmi při jejich zobrazování. Je absolutně nezbytné nastavit správně procento O 2 v dýchací směsi. Jen tak je možné zajistit správný odečet pro zbývající bezdekompresní čas, dekompresní zastávky a výstrahu při dosažení maximálního povoleného parciálního tlaku O 2. Před ponorem pečlivě zkontrolujte, že jste správně nastavili veškeré parametry pro ponor s nitroxovou směsí: % O 2 v dýchací směsi a maximální PPO 2. Tyto parametry společně určují maximální hloubku ponoru. Použití kyslíkem obohacených směsí vystavuje potápěče jiným rizikům, než potápění se stlačeným vzduchem. Je nutné, aby si potápěč byl těchto rizik vědom a chápal, jak jim předcházet. Potápěč PUCK AIR smí být užíván pro potápění s nitroxovou směsí pouze potápěči, kteří absolvovali příslušný výcvik a jsou držiteli odpovídající certifikace. Nedostatečný výcvik může v důsledku vést k vážnému zranění nebo smrti. Před prostudováním této kapitoly věnované potápění s nitroxovou směsí si pečlivě přečtěte kapitolu věnovanou ponorům se vzduchem. Kontrola parametrů pro nitroxové ponory Parciální tlak kyslíku (PPO 2 ) Když potápěč dosáhne hloubky, kde PPO 2 překročí maximální nastavenou hodnotu (1,2 1,6 bar), spustí se režim upozornění na nebezpečnou situaci. Upozornění se projeví následovně: Ukazatel hloubky začne blikat Zní výstražný zvukový signál Upozornění trvá, dokud potápěč nevystoupá do hloubky odpovídající nastaveným limitům. V případě aktivace upozornění na překročení maximálního limitu PPO 2 začněte neprodleně stoupat až do jeho deaktivace. Za této situace byste měli ukončit ponor a vrátit se na hladinu s dodržením všech dekompresních a bezpečnostních zastávek. Doporučujeme nepotápět se po dobu následujících 12 hodin. Vliv na centrální nervovou soustavu Toxické vlivy kyslíku jsou sledovány pomocí výpočtu CNS, založeném na současně respektovaných doporučeních pro limity jeho působení. Výsledek je zobrazen jako strana 21

22 procentuelní hodnota, která se pohybuje v rozmezí 0 100%. Pří dosažení hodnoty 75% zazní výstražný zvukový signál a hodnota začne blikat. Před ponorem nitrox Tento režim zůstává aktivní, dokud se potápěč nezanoří do hloubky větší než 1,2 metru. Zobrazeny jsou následující údaje (obrázek 47): Typ ponoru (EAN) Jednotky měření ( o C, m / o F, ft) Sladká (FRESH) nebo slaná (SALT) voda Program pro vyšší nadmořskou výšku, pokud je aktivován Osobní bezpečnostní faktor, pokud je aktivován Symbol %O 2 " a jeho hodnota Tlak v láhvi (bar / PSI) obrázek 47 Jestliže počítač zůstane v režimu před ponorem po dobu 10 minut, aniž by během této doby bylo stisknuté tlačítko, automaticky se vypne. Před každým ponorem si zkontrolujte, že jsou správně nastaveny všechny parametry, zvláště pak parametry týkající se nitroxových ponorů. Před každým ponorem doporučujeme přepnout počítač do režimu před ponorem. Krátce po zanoření zkontrolujte, že je počítač zapnutý. Bezdekompresní ponor s Nitroxem Po zanoření do hloubky 1,2 metru se počítač automaticky přepne do režimu ponoru (DIVE MODE) a začne zobrazovat data o ponoru. Jestliže se v tomto režimu počítač bude nacházet déle než 20 sekund, začne data o ponoru ukládat do paměti logbooku. Zobrazovány jsou následující údaje (obrázek 48): Aktuální hloubka (v metrech nebo stopách) Dosavadní doba ponoru v minutách Zbývající bezdekompresní čas v minutách Symbol bezdekompresního ponoru no dec % CNS Indikátor hloubkové zastávky deepstop, jestliže je vyžadována. Zvolený program pro nadmořskou výšku, jestliže je aktivován Nastavený osobní bezpečnostní faktor, jestliže je aktivován Tlak v láhvi (bar / PSI) Stiskem tlačítka je možno zobrazit další informace (obrázek 49): Maximální hloubka dosažená při aktuálním ponoru Hloubková zastávka, pokud je vyžadována Zvolený program pro nadmořskou výšku, jestliže je aktivován Nastavený osobní bezpečnostní faktor, jestliže je aktivován Zbývající bezdekompresní čas v minutách Teplota ( o C nebo o F) Symbol bezdekompresního ponoru no dec Rychlost výstupu v analogové a digitální podobě Čas, po který vystačí zásoba vzduchu obrázek 49 Dalším stiskem tlačítka zobrazíte: Typ ponoru (EAN) Jednotky měření ( o C, m / o F, ft) Sladká (FRESH) nebo slaná (SALT) voda Program pro vyšší nadmořskou výšku, pokud je aktivován Osobní bezpečnostní faktor, pokud je aktivován % O 2 Pro aktivaci podsvícení displeje stiskněte a držte tlačítko po dobu přibližně 4 sekundy. obrázek 48 strana 22

23 Dekompresní ponor s nitroxem Jestliže nezahájíte výstup před vypršením bezdekopresního limitu, přepne se počítač do režimu dekompresní zastávky. Počítač zobrazí symbol dec a zazní výstražný tón. V tomto režimu jsou zobrazovány následující údaje (obrázek 50): Symbol dec Aktuální hloubka (v metrech nebo stopách) Hloubka nejhlubší dekompresní zastávky (v metrech nebo stopách) Doba trvání nejhlubší dekompresní zastávky Indikátor hloubkové zastávky deepstop, jestliže je vyžadována. Čas výstupu na hladinu Program pro vyšší nadmořskou výšku, pokud je aktivován Nastavený osobní bezpečnostní faktor, jestliže je aktivován % CNS Dosavadní doba ponoru v minutách Rychlost výstupu v analogové a digitální podobě Tlak v láhvi (bar / PSI) obrázek 50 Stiskem tlačítka je možno zobrazit další informace (obrázek 51): Maximální hloubka dosažená při aktuálním ponoru Symbol dec Hloubková zastávka, pokud je vyžadována Zvolený program pro nadmořskou výšku, jestliže je aktivován Nastavený osobní bezpečnostní faktor, jestliže je aktivován Aktuální hloubka (v metrech nebo stopách) Hloubka nejhlubší dekompresní zastávky (v metrech nebo stopách) Doba trvání nejhlubší dekompresní zastávky Rychlost výstupu v analogové a digitální podobě Čas, po který vystačí zásoba vzduchu obrázek 51 Dalším stiskem tlačítka zobrazíte: Typ ponoru (EAN) Jednotky měření ( o C, m / o F, ft) Sladká (FRESH) nebo slaná (SALT) voda Program pro vyšší nadmořskou výšku, pokud je aktivován Osobní bezpečnostní faktor, pokud je aktivován % O 2 Režimy zobrazení jsou shodné s režimy popsanými pro ponory se vzduchem. Jestliže v průběhu ponoru stisknete tlačítko, počítač zobrazí údaje o předepsané hluboké zastávce. V důsledku chování potápěče se tyto údaje mohou v průběhu výstupu měnit. Proto doporučujeme tyto údaje průběžně kontrolovat. K plnému pochopení procesu dekomprese s nitroxem si pečlivě přečtěte příslušnou část kapitoly týkající se dekompresních ponorů se stlačeným vzduchem. strana 23

24 Pokud jste absolvovali ponor s nitroxovou směsí v režimu EAN a hodláte provést opakovaný ponor se stlačeným vzduchem, nastavte počítač do režimu EAN s podílem kyslíku 21%. Výpočet %CNS tak zůstane nadále aktivní. Bezpečnostní zastávka Jestliže maximální hloubka ponoru přesáhne 10 metrů, je při výstupu aktivován režim bezpečnostní zastávky. Počítač PUCK AIR navrhne absolvování zastávky v rozmezí 2,5 6 metrů na dobu 3 minut a zobrazí nápis SafeStop. Zobrazen je také odpočet času, který zbývá do konce zastávky. Jestliže potápěč opustí výše uvedený hloubkový interval, je odpočet času bezpečnostní zastávky pozastaven. Obnoví se ve chvíli, kdy se potápěč vrátí do stanoveného pásma. Odpočet pokračuje od okamžiku, kde byl přerušen. Jestliže se potápěč vrátí do hloubky přesahující 10 metrů, bude odpočet po návratu do hloubky odpovídající bezpečnostní zastávce znovu zahájen od začátku. V případě dekompresního ponoru prodlouží bezpečnostní zastávka o 3 minuty poslední dekompresní zastávku ve 3 m hloubce. Při tom budou zobrazeny výše uvedené údaje o bezpečnostní zastávce. Vynoření po ponoru s nitroxem Chvíli, kdy hloubka klesne pod 1 metr, potápěčský počítač PUCK AIR vyhodnotí jako vynoření a zastaví počítání času ponoru. Jestliže se potápěč nevrátí do 3 minut do hloubky větší než 1,2 metru, Považuje počítač ponor za ukončený a uloží údaje o něm do logbooku. Jestliže se potápěč do 3 minut znovu zanoří, ponor pokračuje a měření doby ponoru se obnoví z místa, kde bylo přerušeno. Data zobrazená v režimu po vynoření (obrázek 52): Doba trvání ponoru Maximální hloubka Symboly chyb, kterých se potápěč při ponoru dopustil (vynechaná dekompresní zastávka, nekontrolovaný výstup) Nejnižší zaznamenaná teplota Tlak v láhvi (bar / PSI) % CNS obrázek 52 Funkce podsvícení displeje je v režimu po vynoření aktivní. Povrchový režim nitrox Když počítač PUCK AIR vyhodnotí ponor jako ukončený, přepne se z režimu ponoru do režimu času (TIME MODE). V tomto režimu je zobrazován desaturační čas a symbol nelétat. Navíc jsou zobrazovány symboly případných chyb při posledním ponoru (vynechaná dekompresní zastávka, nekontrolovaný výstup). Stiskem tlačítka zobrazíte čas do vypršení bezletového režimu, povrchový interval a % CNS. Dalším stiskem tlačítka přejdete na volbu ESC. Stiskem a podržením tlačítka se vrátíte do hlavní nabídky. Režim měření hloubky a času: BOTTOM TIME V tomto režimu funguje potápěčský počítač PUCK AIR jako elektronická časomíra a hloubkoměr. Neprovádí však žádné výpočty zbývajícího bezdekopresního času ani dekompresních zastávek. Odpovědnost za stanovení bezdekopresního času nebo případné dekomprese tak leží výhradně na uživateli. Údaje zobrazované v předponorové fázi a ve fázi po vynoření jsou stejné, jako je popsáno výše v kapitole o ponorech se vzduchem nebo nitroxem (obrázek 53). obrázek 53 Údaje zobrazené při ponoru jsou následující (obrázek 54): Doba trvání ponoru Aktuální hloubka Rychlost výstupu Tlak v láhvi (bar / PSI) Teplota ( o C nebo o F) obrázek 54 strana 24

25 Stiskem tlačítka zobrazíte (obrázek 55): Teplota ( o C nebo o F) Maximální hloubka dosažená při aktuálním ponoru Rychlost výstupu Čas, po který vystačí zásoba vzduchu Tato volba je určena pouze pro velmi zkušené potápěče. Potápěč, který provede vymazání paměti zbytkového dusíku, nemůže přístroj použít pro opakované ponory. Pokud tuto operaci provedete, nepotápějte se dříve než za 24 hodin od posledního ponoru. volitelnou součástí počítače PUCK AIR. V hlavním menu nalistujte položku PcLink (obrázek 56). obrázek 55 Dalším stiskem tlačítka zobrazíte: Typ ponoru (BT) Jednotky měření ( o C, m / o F, ft) Sladká (FRESH) nebo slaná (SALT) voda Tlak v láhvi (bar / PSI) Před každým ponorem doporučujeme přepnout počítač do režimu před ponorem. Krátce po zanoření zkontrolujte, že je počítač zapnutý. Po ponoru v režimu měření hloubky a času (BOTTOM TIME), bude na dobu 24 hodin znemožněno přepnutí do režimu ponoru se stlačeným vzduchem (AIR) či nitroxovou směsí (EAN). Toto zablokování je možno obejít vymazáním paměti zbytkového dusíku v menu SET DATA. Pro aktivaci podsvícení displeje stiskněte a držte tlačítko po dobu přibližně 4 sekundy. Povrchový režim měření hloubky a času Desaturační čas a bezletová čas jsou zobrazeny stejně jako v případě ponoru se vzduchem nebo nitroxem. Režim měření hloubky a času po chybách při ponoru Při ponoru se vzduchem nebo nitroxem se mohou objevit následující chyby při ponoru: Nekontrolovaný výstup Vynechaná dekompresní zastávka V takovém případě počítač znemožní na dobu 24 hodin absolvovat ponor se vzduchem nebo nitroxem. Zachována je pouze možnost provést ponor v režimu měření hloubky a času. V průběhu ponoru jsou zobrazeny symboly chyb, které se v předchozím ponoru vyskytly. Spolupráce s PC S použitím speciálního interface a software pro operační systém Windows lze veškerá data z logbooku počítače PUCK AIR přenést do osobního počítače. Počítač PUCK AIR a PC komunikují přes speciální USB rozhraní, které je obrázek 56 Stiskněte a držte tlačítko pro vstup do režimu spolupráce s PC (PC MODE). Uprostřed displeje se objeví nápis LinkOn (obrázek 57). obrázek 57 Položte počítač PUCK AIR displejem dolů a připojte interface pomocí k tomu určeného konektoru. Další informace jsou obsaženy v dokumentaci software potřebného ke komunikaci s počítačem PUCK AIR. Více informací také naleznete ve specializované sekci stránek kde je příslušný software k dispozici ke stažení či aktualizaci. Dalším stiskem tlačítka přejdete na volbu ESC. Stiskem a podržením tlačítka se vrátíte do hlavní nabídky. strana 25
