Keeping the Customer First Tungaloy Report No. 409-CZ Vrtáky s břitovými destičkami Novin- TDS typ Vrtání otvorů s nejlepší ekonomičností na trhu!

Transkript

1 Keeping the Customer First Tungaloy Report No. 409-CZ Vrtáky s břitovými destičkami Novinka TDS typ TUNGALOY Vrtání otvorů s nejlepší ekonomičností na trhu!

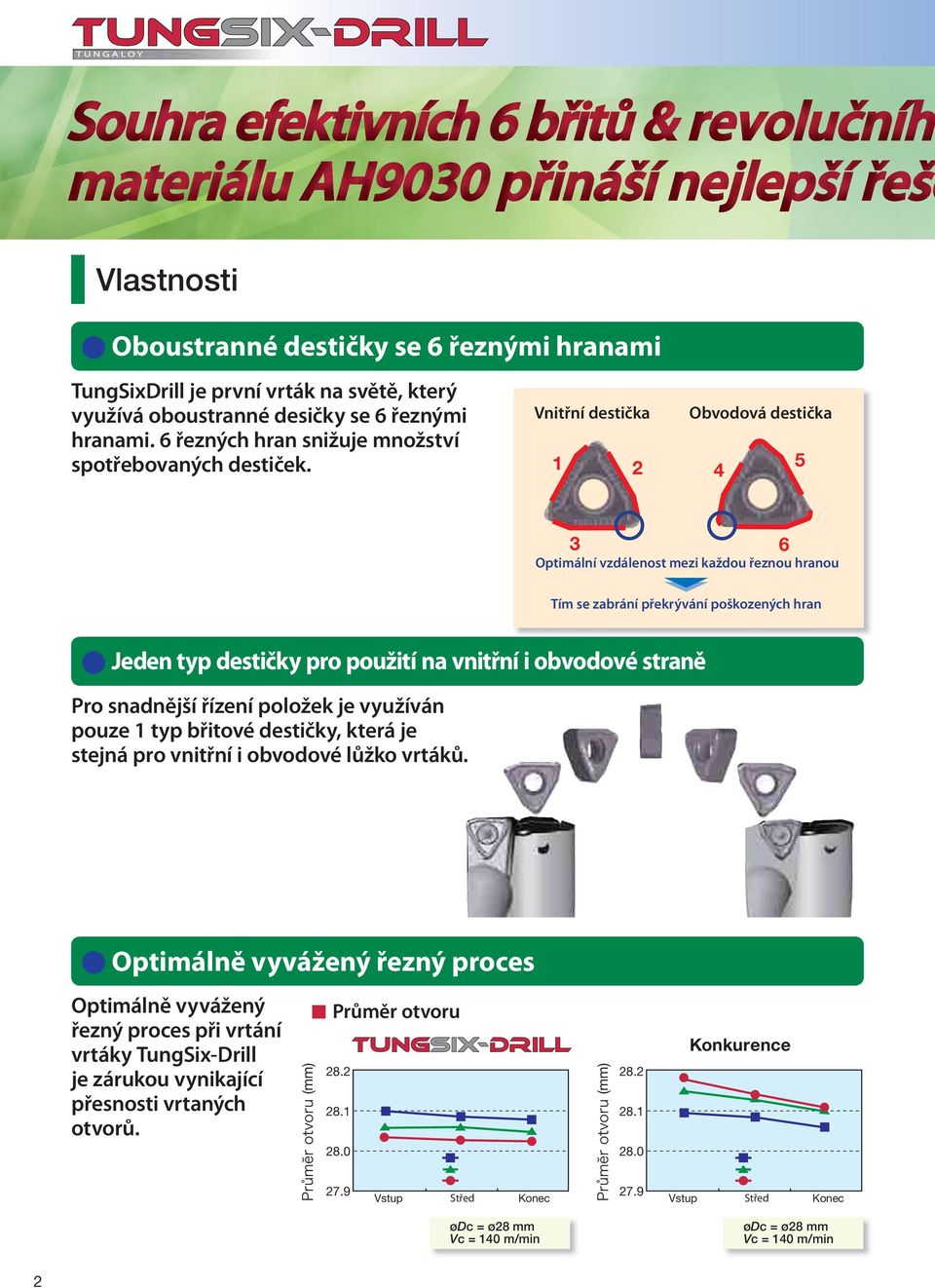

2 Vlastnosti Oboustranné destičky se 6 řeznými hranami TungSixDrill je první vrták na světě, který využívá oboustranné desičky se 6 řeznými hranami. 6 řezných hran snižuje množství spotřebovaných destiček. Vnitřní destička 1 2 Obvodová destička Optimální vzdálenost mezi každou řeznou hranou 6 Tím se zabrání překrývání poškozených hran Jeden typ destičky pro použití na vnitřní i obvodové straně Pro snadnější řízení položek je využíván pouze 1 typ břitové destičky, která je stejná pro vnitřní i obvodové lůžko vrtáků. Optimálně vyvážený řezný proces Optimálně vyvážený řezný proces při vrtání vrtáky TungSix-Drill je zárukou vynikající přesnosti vrtaných otvorů. (mm) Průměr otvoru Vstup Střed Konec (mm) Vstup Konkurence Střed Konec ødc = ø28 mm Vc = 140 m/min ødc = ø28 mm Vc = 140 m/min 2

3 Nový revoluční materiál břitových destiček AH9030 PVD povlak Speciální povrchová technologie TUNGALOY Hladký povrch zabraňuje třísce přilnout k destičce a umožňuje hladký odvod třísek. Nová generace PVD povlaku Vyšší odolnost proti opotřebení a oxidaci Zdokonalená soudržnost karbidu Tato speciální vrstva zlepšuje přilnavost mezi povlakem a substrátem. To výrazně zlepšuje odolnost proti vyštípnutí a lomu destičky. Vylepšená geometrie vnitřní destičky Břit vnitřní řezné hrany na TungSix-Drill díky negativnímu úhlu zvyšuje odolnost destičky. Toto posílení břitu zabraňuje lomu destičky. Řezná síla Negativní úhel Konkurence Řezná síla Pozitivní úhel Lom Chladící otvory ve šroubovici Chladící otvory ve šroubovici zlepšují průtok chladící kapaliny. To zlepšuje odvod třísek, chlazení a mazání řezné hrany. 3

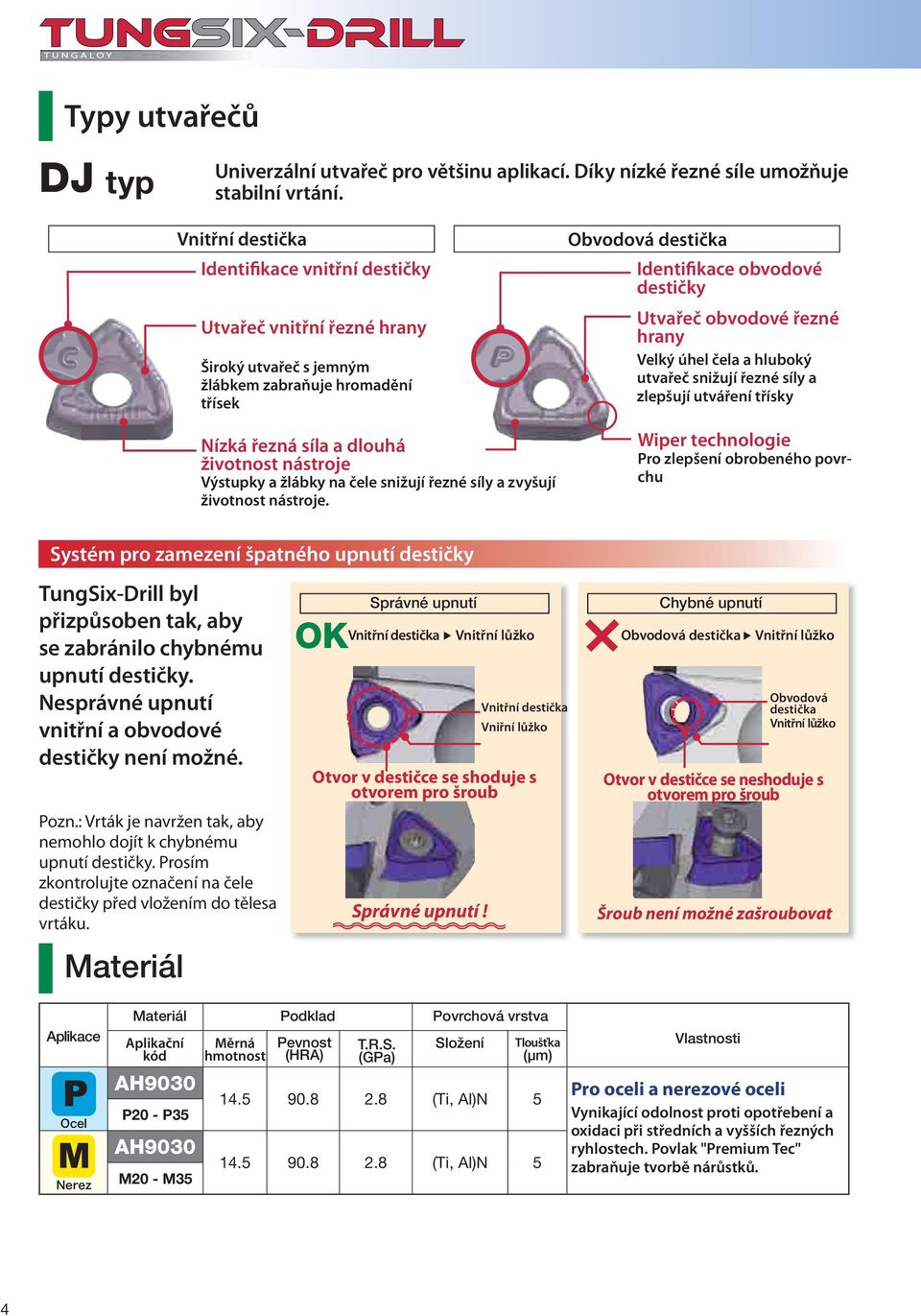

4 Typy utvařečů DJ typ Univerzální utvařeč pro většinu aplikací. Díky nízké řezné síle umožňuje stabilní vrtání. Vnitřní destička Identifikace vnitřní destičky Utvařeč vnitřní řezné hrany Široký utvařeč s jemným žlábkem zabraňuje hromadění třísek Nízká řezná síla a dlouhá životnost nástroje Výstupky a žlábky na čele snižují řezné síly a zvyšují životnost nástroje. Obvodová destička Identifikace obvodové destičky Utvařeč obvodové řezné hrany Velký úhel čela a hluboký utvařeč snižují řezné síly a zlepšují utváření třísky Wiper technologie Pro zlepšení obrobeného povrchu Systém pro zamezení špatného upnutí destičky TungSix-Drill byl přizpůsoben tak, aby se zabránilo chybnému upnutí destičky. Nesprávné upnutí vnitřní a obvodové destičky není možné. Pozn.: Vrták je navržen tak, aby nemohlo dojít k chybnému upnutí destičky. Prosím zkontrolujte označení na čele destičky před vložením do tělesa vrtáku. Materiál OK Správné upnutí Vnitřní destička Otvor v destičce se shoduje s otvorem pro šroub Správné upnutí! Vnitřní lůžko Vnitřní destička Vniřní lůžko Chybné upnutí Obvodová destička Vnitřní lůžko Obvodová destička Vnitřní lůžko Otvor v destičce se neshoduje s otvorem pro šroub Šroub není možné zašroubovat Aplikace Materiál Podklad Povrchová vrstva Aplikační kód AH (Ti, Al)N 5 P20 - P35 AH (Ti, Al)N 5 M20 - M35 Měrná hmotnost Pevnost (HRA) T.R.S. (GPa) Složení Tloušťka (µm) Vlastnosti Pro oceli a nerezové oceli Vynikající odolnost proti opotřebení a oxidaci při středních a vyšších řezných ryhlostech. Povlak "Premium Tec" zabraňuje tvorbě nárůstků. 4

5 Řezné vlastnosti Pro destičky vrtáků řady TunchSix-Drill byly vyvinuty speciální pozitivní utvařeče aby byla snížena řezná síla i při použití oboustanných negativních destiček. Řezná síla je téměř shodná s konkurenty s jednostrannými destičkami. Výkon: (kw) Redukce řezné síly Porovnání zatížení vřetene Konkurence f = 0.06 f = 0.1 f = 0.15 Posuv: f (mm/ot) Životnost nástroje ødc = ø28 mm Vc = 140 m/min Obráběný mat.: S55C / C55 Utváření třísky Posuv: f (mm/rev) Utváření třísky je kontrolované v tomto rozsahu. Utvořené třísky mají ideální tvar. Řezná rychlost: Vc (m/min) Vrták Destička Karbid Obráběný mat. Stroj Průměr díry Hloubka díry Chlazení 20 mm : TDS280W32-3 : WWMU08X408R-DJ : AH9030 : S45C / C45 : NC soustruh : ø28 mm : H = 70 mm : Emulze Vynikající odolnost proti opotřebení AH9030 Šířka opotřebení na rohu obvodové destičky Vc (mm) Konkurence A Konkurence B Obrobená délka (m) Vrták Destička Karbid Obráběný mat. Řezná rychlost Posuv Průměr díry Hloubka díry Stroj Chlazení : TDS280W32-3 : WWMU08X408R-DJ : AH9030 : S55C / C55 : Vc = 140 m/min : f = 0.1 mm/ot : ø28 mm : H = 84 mm : Horizontální M/C, BT40 : Emulze (Vnitřní chlazení) AH9030 nabízí lepší odolnost proti opotřebení ve srovnání s konkurenčními produkty. Maximální šířka opotřebení na boku vnitřní destičky VBmax (mm) Houževnatost vnitřní destičky Konkurence A Obrobená délka (m) Lom Vrták Destička Karbid Obráběný mat. Řezná ryhclost Posuv Průměr díry Hloubka díry Stroj Chlazení : TDS280W32-3 : WWMU08X408R-DJ : AH9030 : Zušlechtěná ocel (40HRC) : Vc = 100 m/min : f = 0.08 mm/ot : ø28 mm : H = 28 mm : Vertikální M/C, BT50 : Emulze (Vnitřní chlazeni) Vylepšená hrana centrální destičky, zabraňuje lomu i při obrábění zušlechtěné oceli. 5

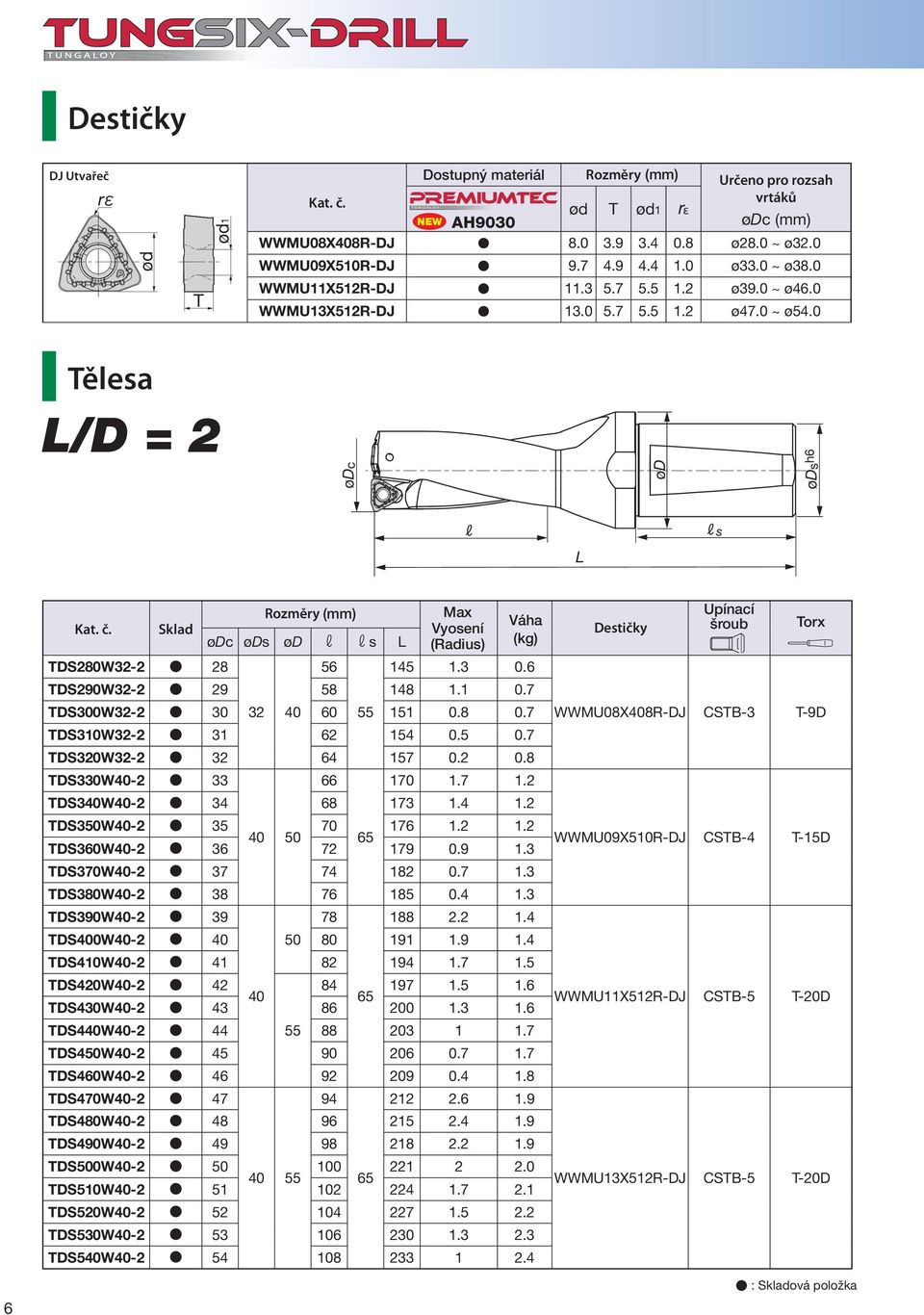

6 Destičky DJ Utvařeč r ød T ød1 Dostupný materiál Rozměry (mm) Určeno pro rozsah Kat. č. vrtáků TUNGALOY ød T ød1 rε NEW AH9030 ødc (mm) WWMU08X408R-DJ ø28.0 ~ ø32.0 WWMU09X510R-DJ ø33.0 ~ ø38.0 WWMU11X512R-DJ ø39.0 ~ ø46.0 WWMU13X512R-DJ ø47.0 ~ ø54.0 Tělesa L/D = 2 ødc ød øds h6 R L Rs Kat. č. Sklad TDS280W ødc øds ød r rs L TDS300W TDS290W TDS310W TDS320W TDS330W TDS350W TDS360W TDS340W TDS370W TDS380W TDS390W TDS400W TDS420W TDS430W TDS410W TDS440W TDS450W TDS460W TDS470W Rozměry (mm) TDS500W TDS510W Max Vyosení (Radius) Váha (kg) TDS480W TDS490W TDS520W TDS530W TDS540W Destičky Upínací šroub Torx WWMU08X408R-DJ CSTB-3 T-9D WWMU09X510R-DJ CSTB-4 T-15D WWMU11X512R-DJ CSTB-5 T-20D WWMU13X512R-DJ CSTB-5 T-20D 6 : Skladová položka

7 L/D = 3 ødc ød øds h6 R L Rs Kat. č. Sklad TDS280W ødc øds ød r rs L TDS300W TDS290W TDS310W TDS320W TDS330W TDS350W TDS360W TDS340W TDS370W TDS380W TDS390W TDS400W TDS420W TDS430W TDS410W TDS440W TDS450W TDS460W TDS470W Rozměry (mm) TDS500W TDS510W Max Vyosení (Radius) Váha (kg) TDS480W TDS490W TDS520W TDS530W TDS540W Destičky Upínací šroub Torx WWMU08X408R-DJ CSTB-3 T-9D WWMU09X510R-DJ CSTB-4 T-15D WWMU11X512R-DJ CSTB-5 T-20D WWMU13X512R-DJ CSTB-5 T-20D : Skladová položka 7

8 Standardní řezné podmínky Obráběné materiály Nízkouhlíkaté oceli (C < 0.3) SS400, SM490, S25C atd. (St42-1, St52-3, C25 atd.) Uhlíkové oceli (C > 0.3) S45C, S55C etc. (C45, C55 etc.) Nízko legované oceli SCM415 etc. Slitinové oceli SCM440, SCr420 atd. (42CrMo4, 20Cr4 atd.) Nerezová ocel (Austenitická) SUS304, SUS316 etc. (X5CrNi18-9, X5CrNiMo etc.) Nerezová ocel (Martenzitická and feritická) SUS430, SUS416 etc. (X6Cr17, X20Cr13 etc.) Nerezová ocel (Precipitálně tvrzená) SUS630 etc. (X5CrNiCuNb16-4 etc.) Šedá litina FC250 etc. (GG25 etc.) Tvárná litina FCD700 etc. (GGG70 etc.) Řezná rychlost Posuv: f (mm/rev) ødc (mm) Vc (m/min) ø28 ~ ø32 ø33 ~ ø Rozsah použití Vpřípadě přerušení vrtání, je zapotřebí snížit posuv. Posuv f (mm/ot) OK Dle tabulky OK OK OK Rovná plocha Úhlová plocha Skrz otvor Zanořování Aplikace Posuv f (mm/ot) OK Nedoporučuje se Nedoporučuje se OK Vrtání Kulová plocha Skládané plechy Zpětné vrtání Aplikace 8

9 Nový srážecí nástroj "TDXCF Série" Řada TDXCF Série společně s TungSix-Drill zhotoví otvor a sražení současně. To redukuje obráběcí procesy vrtání a srážení ze dvou operací na jednu. Vlastnosti Vysoká produktivita díky dvěma destičkám. Optimální prostor mezi tělem vrtáku a destičkou zabraňuje poškození břitu destičky. Srážecí nástroj Max. šířka sražení : C 2.5 mm Úhel sražení : 45º Dvě destičky Optimální vzdálenost zabraňuje vyštipování na hraně Destička Drážka pro odvod třísek Prostor pro těleso vrtáku Upínací šroub srážecího kroužku Materiál destičky GH130 je napovlakován TiCNO povlakem vhodným pro všechny druhy obráběných materiálů. Vhodné pro obrábění oceli, nerezové oceli a litiny. Řezná hrana srážecí destičky 9

10 Řezné vlastnosti Povrchová úprava Nástroj TDS280W25-3 (L/D = 3) TDXCF Řezná síla Posuv: f (mm/ot) Nástroj Obráběný mat. Stroj Chlazení Řezná rychlost Šířka zkosení : TDXCF280L30 : Uhlíková ocel S55C / C55 (245HB) : Vertikálníl M/C, BT40 : Emulze : Vc = 140 m/min : C = 2.0 mm Nový nástroj na srážení hran TDXCF poskytuje stabilní povrch. Ostrá řezná hrana snižuje řezné síly až o 50%!! TDXCF Konkurence Nástroj Obráběný mat. Stoj Chlazení Řezná rychlost Posuv Šířka zkosení : TDXCF280L30 : Uhlíková ocel S55C / C55 (245HB) : Vertikální M/C, BT40 : Emulze : Vc = 140 m/min : f = 0.10 m/ot : C = 2.0 mm Přítlačná síla (kn) Čas vrtání (min) Přítlačná síla (kn) Čas vrtání (min) Kontrola třísky TDXCF Konkurence Nástroj Obráběný mat. Stroj Chlazení Řezná rychlost Šířka zkosení : TDXCF280L30 : Uhlíková ocel S55C / C55 (245HB) : Vertikální M/C, BT40 : Emulze : Vc = 140 m/min : C = 2.0 mm Kontinuální spirálové třísky zabraňují nabalení na těleso vrtáku nebo obrobek. Seznam dílů a destiček pro srážecí kroužek Kat. č. TDXCF280L30 ~ TDXCF540L30 Destička Materiál GH130 Šroub pro destičku Ut. moment (N m) Šroub pro kroužek Ut. moment (N m) Klíč pro destičku Klíč pro kroužek XHGX090700R-45A CSPB-4S 3.5 CM8 x T-15D P-5 10 : Skladové položky

11 Srážecí kroužek (TDXCF Série) Max. vrtaná délka ø c ø s Rozměry (mm) Max. vrtaná hloubka (mm) Kat. č. Sklad Vrták øds ødc L Průměr vrt. ødc L/D = 2 L/D = 3 TDXCF280L TDS280W TDXCF290L TDS290W TDXCF300L TDS300W TDXCF310L TDS310W TDXCF320L TDS320W TDXCF330L TDS330W TDXCF340L TDS340W TDXCF350L TDS350W TDXCF360L TDS360W TDXCF370L TDS370W TDXCF380L TDS380W TDXCF390L TDS390W TDXCF400L TDS400W TDXCF410L TDS410W TDXCF420L TDS420W TDXCF430L TDS430W TDXCF440L TDS440W TDXCF450L TDS450W TDXCF460L TDS460W TDXCF470L TDS470W TDXCF480L TDS480W TDXCF490L TDS490W TDXCF500L TDS500W TDXCF510L TDS510W TDXCF520L TDS520W TDXCF530L TDS530W TDXCF540L TDS540W : Skladové položky 11

12 Instrukce pro správné nasazení srážecího kroužku na těleso vrtáku Umístěte kroužek na tělo vrtáku tak, aby drážky v kroužku odpovídaly drážkám na tělese vrtáku. Poté lehce utáněte šroub na srážecím kroužku. Pak vložte destičky a lehce utáhněte upínací šroubky. Nastavte kroužek do správné polohy pomocí výškoměru nebo posuvného měřítka. Pevně utáhněte šroub kroužku a poté šroub destičky. OK Drážka v kroužku odpovídá drážce vrtáku (Destička je automaticky nastavena do správné pozice) Drážka v kroužku neodpovídá drážce v tělese vrtáku Destička je v nesprávné poloze vlivem nesprávné pozice kroužku Nastavitelný držák pro vrtáky Umožňuje snadné nastavení průměru vrtáku TungSix-Drill Specifikace BT / DIN69871 type S.s. 1 HSK type 1 ø ø S.s. ø ø G J 2 J 2 Kat.č. Sklad Rozměry (mm) S.s. ød ød L L1 L2 J G Průměr nástroje (mm) TUNGBORE BT40 EM M10 M16 ø ø32.0 TUNGBORE BT40 EM M10 M16 ø ø54.0 TUNGBORE BT50 EM M10 M24 ø ø32.0 TUNGBORE BT50 EM M10 M24 ø ø54.0 TUNGBORE HSK A 63 EM M10 - ø ø32.0 TUNGBORE HSK A 63 EM M10 - ø ø54.0 TUNGBORE DIN EM M10 M16 ø ø32.0 TUNGBORE DIN EM M10 M16 ø ø54.0 TUNGBORE DIN EM M10 M24 ø ø32.0 TUNGBORE DIN EM M10 M24 ø ø54.0 : Skladová pol. Min. ødc -0.3 Max. ødc +1.3 Stopka vrtáku Konstantní plocha Nástoj se ve skutečnosti skládá ze dvou kruhových sekcí. Upínací šroub tlačí těleso vrtáku do zúženého otvoru a způsobuje pružnou deformaci držáku. Více než 180 kontaktní plochy vytváří velkou upínací sílu. 12

13 Průměr nástroje ødc (mm) Nastavitelný rozsah (mm) Minimální ø Maximální ø Návod k nastavení a obsluze držáku TungBore najdete v letáku TungHold (No. 389-E). Nastavitelný rozsah TungSix-Drill v kombinaci s upínačem TungBore Průměr nástoje ødc (mm) Nastavitelný rozsah (mm) Minimální ø Maximální ø EZ pouzdro (Excentrické vyosovací pouzdro pro TungSix-Drill) Funkce EZ pouzdra Nastavení finálního průměru při vrtání Nastavení finálního průměru při aplikaci rotačního nástroje na frézovacích a vrtacích strojích. Úprava výšky břitu na soustruhu Nastavení nástroje do osy při soustružení na manuálních a starších strojích. Při použití EZ pouzdra lze finální průměr přizpůsobit v rozsahu +0.6 mm až -0.2 mm. Použitím EZ pouzdra můžeme přizpůsobit výšku břitu v rozsahu +0.3 mm až -0.2 mm. To snižuje problémy způsobené nesprávným nastavením výšky břitu. Rozsah nastavení konečného průměru při vrtání (obvod EZ pouzdra) Rozsah nastavení výšky břitu při soustružení (čelo EZ pouzdra) 13

14 Natavení EZ pouzdra Nastavení finálního průměru při vrtání Úprava výšky břitu na soustruhu Vložte EZ pouzdro mezi upínací část vrtáku a upínače. Viz obrázek. Ploška Vložte EZ pouzdro mezi upínací část vrtáku a upínače. Viz obrázek. Šroub A Ploška Šroub B EZ pouzdro Příruba EZ pouzdro Příruba Zarovnejte stupnici na obvodu EZ poudzra se středem plošky na přírubě vrtáku. Na obrázku je EZ pouzdro nastaveno tak, že nástroj bude vyosen o 0.4 mm Šroub A Šroub B Zarovnejte stupnici na čele EZ pouzdra se středem plošky na přírubě vrtáku. Na obrázku je EZ pouzdro nataveno tak, že střed vrtáku je posunutý o 0.1 mm do plusového (+) směru. osa X stroje Při zarovnání stupnic zasuňte přiložený klíč do otvoru na obvodu EZ pouzdra a EZ pouzdro otočte. Po zarovnání stupnic utáhněte šroub A, který je umístěn blíže nástroji. Potom lehce utáhněte šroub B, který zabrání rotaci EZ pozdra. Upozornění Nepoužívejte kleštinové upínače. Při použití dlouhých vrtáků L/D 4, snižte posuv. V případě,že se upravuje nastavení vrtáku do větších mínusových hodnot, může dojít ke kolizi vrtáku s povrchem vyvrtané díry. Korekce do mínusových hodnot používejte pouze v případě, že vyvrtaný otvor je větší než jmenovitý průměr. Specifikace L4 L3 L1 Kat. č. Sklad ød1 ød2 ød3 L1 L2 L3 L4 Rozsah úpravy průměru dokončování Rozsah úpravy výšky břitu EZ ~ ~ ød1 ød2 ød3 EZ ~ ~ EZ ~ ~ L2 EZ ~ ~ -0.2 Bezpečnostní body Poznámka: Zvolte takový typ EZ pouzdra, aby se hodnoty D u EZ pouzdra shodovaly s průměrem tělesa vrtáku. Upozornění pro TungSix-Drill Ujistěte se, že stroj má dostatečnou tuhost a výkon. Vrtání vrstvených plechů se nedoporučuje. Dojde ke zničení nástoje. Při práci s rotujícím obrobkem zarovnejte plochu před aplikací vrtáku. Chladící emulze Při vrtání používejte vnitřní chlazení Používejte chladící emulze. Při chlazení je nutný tlak chladící emulze min. 1 MPa nebo vyšší a průtok min. 7 l/min. Pro 4D a 5D vrtáky je nutný tlak min. 1.5 MPa nebo vyšší a průtok min. 10 l/min. Upozornění pro nastavování destiček Před instalací nebo výměnou destičky odstraňte z lůžka destičky třísky a jiné nečistoty stlačeným vzduchem nebo kusem látky. Při upínání nebo uvolňování destičky držte klíč shodně s osou šroubu. Vychýlení může mít za následek poškození hlavy šroubu nebo špičku klíče. Upínací šrouby utahujte speciálním klíčem, který je součástí balení. Nadměrně opotřebovaný nebo deformovaný šroub nebo klíč včas vyměňte. Utahování 14

15 Použití vrtáku TungSix-Drill na soustruhu Nastavení vrtáku je důležité pro stabilní obrábění Montáž vrtáku do nástrojové hlavy Při montáži vrtáku by měly být řezné hrany rovnoběžné s osou X stroje. Obvykle je vrták namontován tak, aby obvodová destička byla v zorném poli operátora Vzhledem k tomu, že upínací ploška na stopce vrtáku je rovnoběžná s břity nástroje, utažením upínacích šroubů je zaručeno, že břity budou rovnoběžné s osou X stroje. Revolverová hlava Řezná hrana vnější destičky by měla být paralelní s osou X stroje Upínací šroub na upínači Osa X stroje Vnit ní desti ka Obvodová destiška Obvykle se těleso vrtáku montuje tak, aby obvodová destička byla v zorném poli operátora. Kontrola výšky břitu Výška řezné hrany je důležitým faktorem pro stabilní obrábění. Řezná hrana vnitřní destičky by neměla být níž než 0,2mm vůči ose rotace. Pro kontrolu souososti vřetena a nástoje použijte broušený (nejlépe tvrdokovový) kontrolní válec. Kontrola výšky vnitřní řezné hrany se provádí ve stejné délce jako je délka vrtáku. Když není k dispozici referenční válec, může se použít část stopky vyvrtávací tyče jako náhrada. Rozdíl: by měl být asi 0.2mm Nástrojová hlava Úchylkoměr Vnitřní destička Délka vrtáku Osa X stroje Vnější destička Referenční válec Hlavní vřeteno Stejná déka jako délka vrtáku. Pokud výška břitu není v pořádku, měla by být provedena oprava nástrojové hlavy. Další jednoduchá metoda úpravy je na str. 16. Vyvrtávací tyč jako náhrada 15

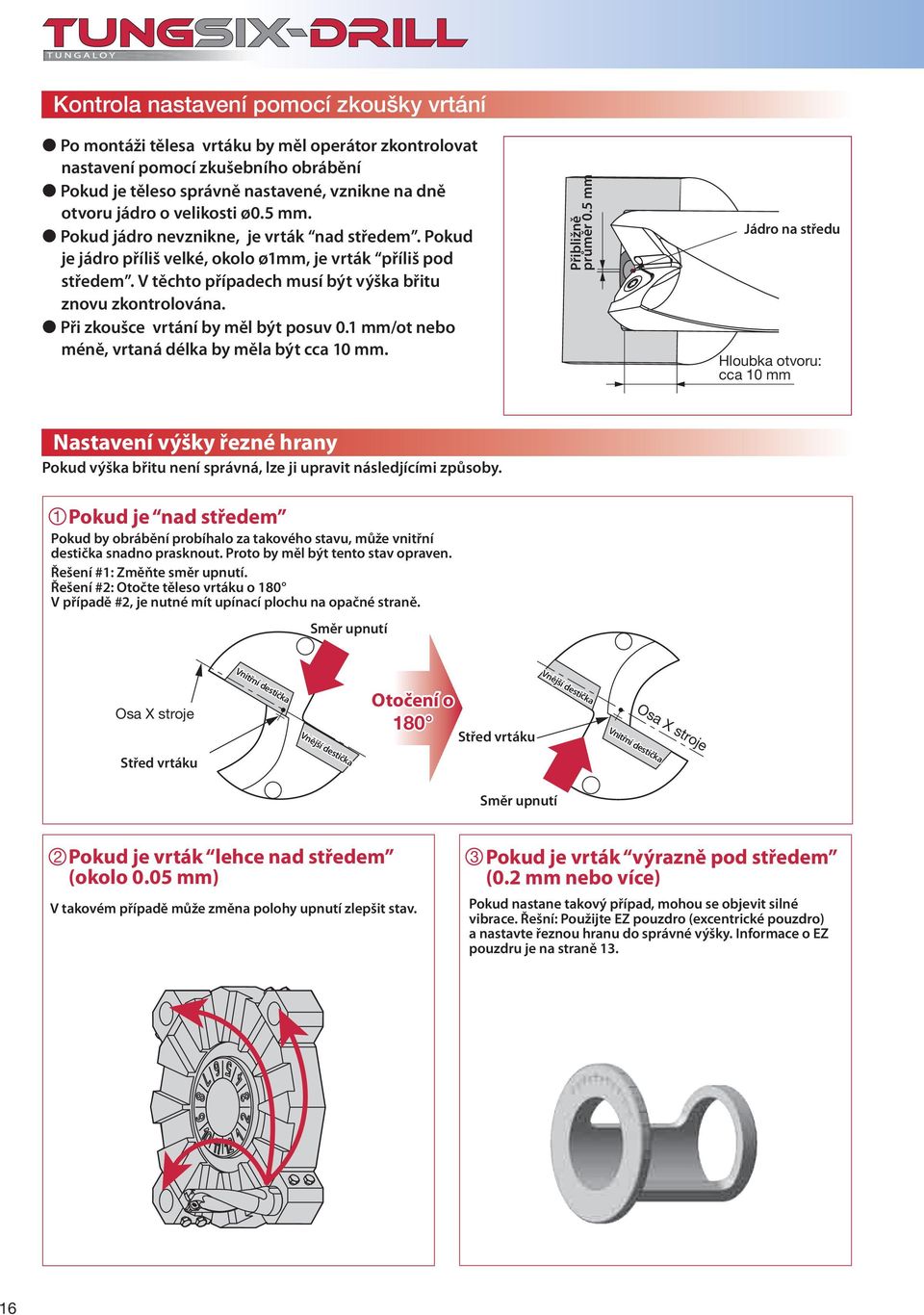

16 Kontrola nastavení pomocí zkoušky vrtání Po montáži tělesa vrtáku by měl operátor zkontrolovat nastavení pomocí zkušebního obrábění Pokud je těleso správně nastavené, vznikne na dně otvoru jádro o velikosti ø0.5 mm. Pokud jádro nevznikne, je vrták nad středem. Pokud je jádro příliš velké, okolo ø1mm, je vrták příliš pod středem. V těchto případech musí být výška břitu znovu zkontrolována. Při zkoušce vrtání by měl být posuv 0.1 mm/ot nebo méně, vrtaná délka by měla být cca 10 mm. Přibližně průměr 0.5 mm Jádro na středu Hloubka otvoru: cca 10 mm Nastavení výšky řezné hrany Pokud výška břitu není správná, lze ji upravit následjícími způsoby. Pokud je nad středem 1 Pokud by obrábění probíhalo za takového stavu, může vnitřní destička snadno prasknout. Proto by měl být tento stav opraven. Řešení #1: Změňte směr upnutí. Řešení #2: Otočte těleso vrtáku o 180 V případě #2, je nutné mít upínací plochu na opačné straně. Směr upnutí Vnitřní destička Osa X stroje Střed vrtáku Vnější destička Otočení o 180 Střed vrtáku Směr upnutí Vnější destička Vnitřní destička Osa X stroje Pokud je vrták lehce nad středem (okolo 0.05 mm) 2 3 V takovém případě může změna polohy upnutí zlepšit stav. Pokud je vrták výrazně pod středem (0.2 mm nebo více) Pokud nastane takový případ, mohou se objevit silné vibrace. Řešní: Použijte EZ pouzdro (excentrické pouzdro) a nastavte řeznou hranu do správné výšky. Informace o EZ pouzdru je na straně

17 Obrábění s vyosením na soustruhu Je možné obrábět větší průměr otvoru, než je průměr tělesa vrtáku! Vrtání s posunutím Při vrtání na soustruhu je možné vrták vyosit pomocí osy X stroje. Při vrtání s vyosením musí být těleso vrtáku namontováno tak, aby břity byly paralelní s osou X stroje. Montáž tělesa vrtáku do nástrojové hlavy najdete na straně 15. Osa X stroje Kolize Kompenzace pro směr zmenšování průměru Vnitřní destička Vnější destička Posunutí musí být menší než 0.1 mm. Směr zmenšování průměru Vnitřní destička Vnější destička Směr zvětšování průměru Výpočet průměru obráběného průměru pomocí vyosení je následující: Vrtaný průměr = Průměr vrtáku + vyosení x 2 Příklad: Průměr vrtáku: ø20 mm Vyosení: 0.2 mm Obrobený otvor = x 2 = ø20.4 mm Vyosení (+) je závislé na každém tělese vrtáku Vnitřní destička Vnější destička Kompenzace pro směr zvětšení průměru Tvar dna otvoru Nerovnost na dně otvoru je výrazně menší při použití TungSix-Drill vrtáku než při použití klasických HSS vrtáků! Tvar dna otvoru vyvrtaného s TungSix-Drill je téměř plochý ve stovnání s otvory vrtanými HSS vrtáky. Průměr vrtáku ødc (mm) ø28 ~32 ø33 ~38 ø39 ~ 46 ø47 ~ 54 Hmax (mm) Tvar dna otvoru dosaženého s vrtáky TungSix-Drill Průměr vrtáku ødc Maximální nerovnost Hmax Hmax 17

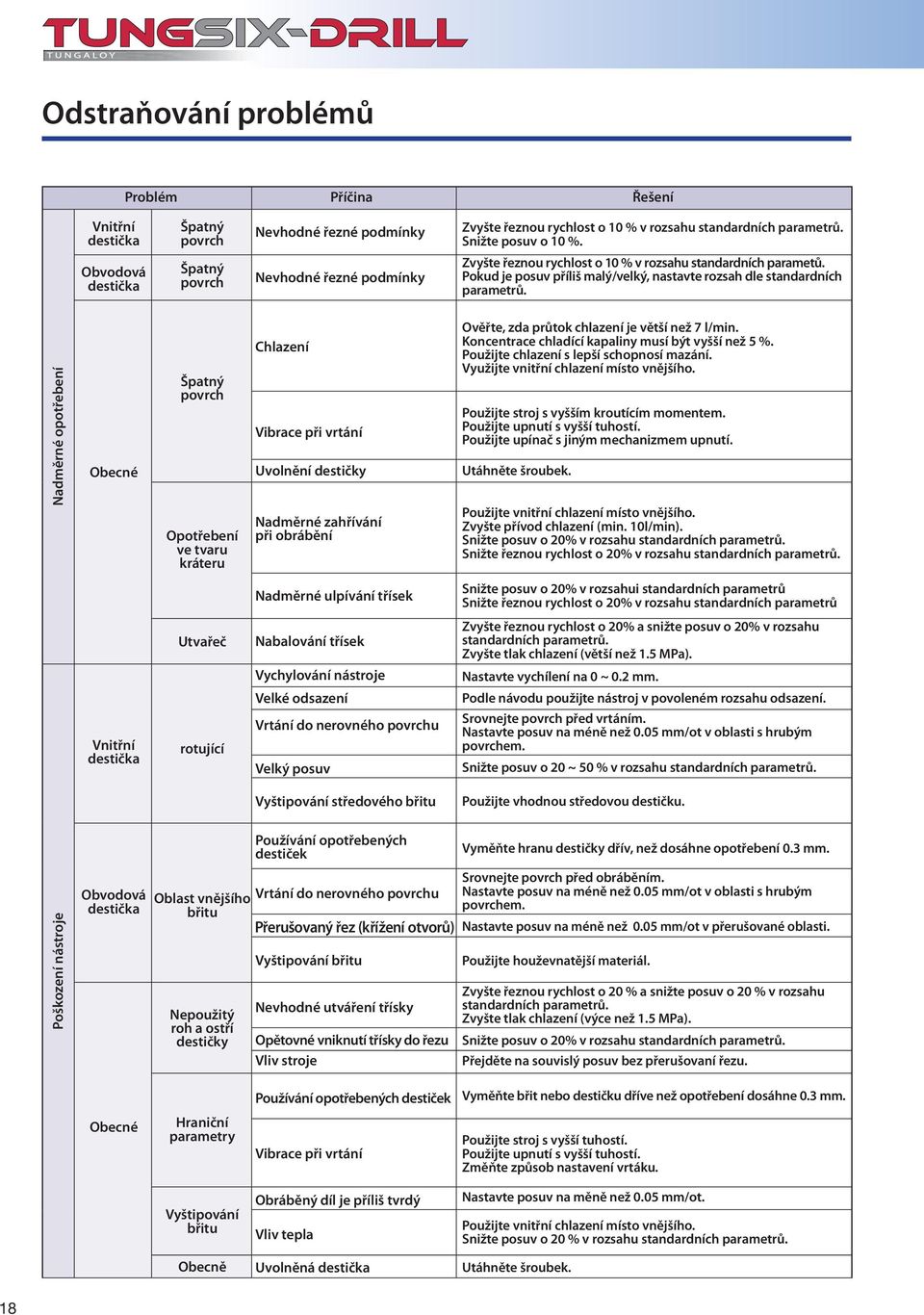

18 Odstraňování problémů Problém Příčina Řešení Vnitřní destička Špatný povrch Nevhodné řezné podmínky Zvyšte řeznou rychlost o 10 % v rozsahu standardních parametrů. Snižte posuv o 10 %. Obvodová destička Špatný povrch Nevhodné řezné podmínky Zvyšte řeznou rychlost o 10 % v rozsahu standardních parametů. Pokud je posuv příliš malý/velký, nastavte rozsah dle standardních parametrů. Nadměrné opotřebení Obecné Špatný povrch Opotřebení ve tvaru kráteru Chlazení Vibrace při vrtání Uvolnění destičky Nadměrné zahřívání při obrábění Ověřte, zda průtok chlazení je větší než 7 l/min. Koncentrace chladící kapaliny musí být vyšší než 5 %. Použijte chlazení s lepší schopnosí mazání. Využijte vnitřní chlazení místo vnějšího. Použijte stroj s vyšším kroutícím momentem. Použijte upnutí s vyšší tuhostí. Použijte upínač s jiným mechanizmem upnutí. Utáhněte šroubek. Použijte vnitřní chlazení místo vnějšího. Zvyšte přívod chlazení (min. 10l/min). Snižte posuv o 20% v rozsahu standardních parametrů. Snižte řeznou rychlost o 20% v rozsahu standardních parametrů. Nadměrné ulpívání třísek Snižte posuv o 20% v rozsahui standardních parametrů Snižte řeznou rychlost o 20% v rozsahu standardních parametrů Utvařeč Nabalování třísek Zvyšte řeznou rychlost o 20% a snižte posuv o 20% v rozsahu standardních parametrů. Zvyšte tlak chlazení (větší než 1.5 MPa). Vychylování nástroje Nastavte vychílení na 0 ~ 0.2 mm. Velké odsazení Podle návodu použijte nástroj v povoleném rozsahu odsazení. Vnitřní destička rotující Vrtání do nerovného povrchu Velký posuv Srovnejte povrch před vrtáním. Nastavte posuv na méně než 0.05 mm/ot v oblasti s hrubým povrchem. Snižte posuv o 20 ~ 50 % v rozsahu standardních parametrů. Vyštipování středového břitu Použijte vhodnou středovou destičku. Poškození nástroje Obvodová destička Oblast vnějšího břitu Nepoužitý roh a ostří destičky Používání opotřebených destiček Srovnejte povrch před obráběním. Vrtání do nerovného povrchu Nastavte posuv na méně než 0.05 mm/ot v oblasti s hrubým povrchem. Přerušovaný řez (křížení otvorů) Nastavte posuv na méně než 0.05 mm/ot v přerušované oblasti. Vyštipování břitu Nevhodné utváření třísky Opětovné vniknutí třísky do řezu Vliv stroje Vyměňte hranu destičky dřív, než dosáhne opotřebení 0.3 mm. Použijte houževnatější materiál. Zvyšte řeznou rychlost o 20 % a snižte posuv o 20 % v rozsahu standardních parametrů. Zvyšte tlak chlazení (výce než 1.5 MPa). Snižte posuv o 20% v rozsahu standardních parametrů. Přejděte na souvislý posuv bez přerušovaní řezu. Používání opotřebených destiček Vyměňte břit nebo destičku dříve než opotřebení dosáhne 0.3 mm. Obecné Hraniční parametry Vibrace při vrtání Použijte stroj s vyšší tuhostí. Použijte upnutí s vyšší tuhostí. Změňte způsob nastavení vrtáku. Vyštipování břitu Obráběný díl je příliš tvrdý Vliv tepla Nastavte posuv na měně než 0.05 mm/ot. Použijte vnitřní chlazení místo vnějšího. Snižte posuv o 20 % v rozsahu standardních parametrů. Obecně Uvolněná destička Utáhněte šroubek. 18

19 Problém Příčina Řešení Vychylování nástroje Vyosení nástroje mimo povolený rozsah Nastavte vychýlení na 0 ~ 0.2 mm. Použijte nástroj v povoleném rozsahu vyosení. Rýhy na nástroji Poškození obvodu nástroje Nástroj vyrábí menší průměr otvoru Nerovný povrch obrobku Poškozená obvodová destička Pružení obrobku Nastavte vyosení nástroje na správný rozmě Srovnejte povrch před obráběním. Nastavte posuv na méne než 0.05 mm/ot v oblasti s hrubým povrchem. Vyměňte destičku Použijte upnutí s vyšší tuhostí. Nabalování třísek Zvyšte řeznou rychlost o 20 % a snižte posuv o 20 % v rozsahu standardních parametrů. Zvyšte tlak chlazení (větší než 1.5 MPa). Nesouosost rotace obrobku Nastavte vychýlení na 0 ~ 0.2 mm. Nesprávné radiální nastavení nástroje Nastavte správné vyosení. Nevyhovující přesnost otvoru Průměr otvoru Drsnost Společné Nerovný povrch obrobku Pružení obrobku Typ a způsob chlazení Nevhodné řezné parametry Selhání destiček Nabalování třísek Uvolněné šrouby Srovnejte vstupní povrch před obráběním. Nastavte posuv na méně než 0.05 mm/ot v oblasti s hrubým povrchem. Použijte upnutí s vyšší tuhostí. Koncentrace chladící kapaliny musí být vyšší než 5 %. Použijte chlazení s lepší schopnosí mazání Použijte vnitřní chlazení místo vnějšího. Zvyšte řeznou rychlost o 20 % v rozsahu standardních parametrů. Snižte posuv o 20 % v rozsahu standardních parametrů. Vyměňte destičku. Zvyšte řeznou rychlost o 20 % a snižte posuv o 20 % v rozsahu standartních parametrů. Zvyšte tlak chlazení (větší než 1.5 MPa). Utáhněte šoubek. Nevhodné řezné parametry Obrábějte v rozsahu standardních parametrů. Zvyšte řeznou rychlost o 10 % v rozsahu standardních parametrů. Snižte posuv o 10 % v rozsahu standardních parametrů. Tvorba třísky Dlouhé a pokroucené třísky Nabalování třísek Společné Selhání destiček Obrábění s vnějším chlazením Třísky v okolí vnitřního břitu Přívod chlazení Nevhodné řezné parametry Poškození tělesa vrtáku Uvolněné šrouby Vyměňte destičky Použijte vnitřní chlazení místo vějšího. Použijte přerušovaný posuv Použijte funkci přerušení posuvu na cca 0.1 sec. Tendence ke zkracování třísek při přechodu na vyšší posuv a řeznou rychlost. Použijte vnitřní chlazení místo vnějšího. Zvyšte tlak chlazení (větší než 1.5 MPa). Zvyšte řeznou rychlost o 20 % a snižte posuv o 20 % v rozsahu standardních parametrů. Zvyšte tlak chlazení (větší než 1.5 MPa). Vyměňte držák vrtáku. Utáhněte šroubek. Nevhodné řezné parametry Velké opotřebení destiček Snižte řeznou rychlost o 20 % v rozsahu standardních parametrů. Zvyšte posuv o 10 % v rozsahu standardních parametrů. Vyměňte destičku Vibrace Vibrace při obrábění Použijte stroj s vyšší tuhostí a vyšším kroutícím momentem. Použijte upnutí s vyšší tuhostí. Změňte způsob nastavení vrtáku. Ostatní Uvolněné šrouby Nedostatečný výkon a kroutící moment Utáhněte šroubek. Použijte počet otáček vhodný pro daný stroj. Snižte posuv o 20 ~ 50 %. Zastavení stroje Velké otřepy Spálené destičky Destrukce destiček Nevhodné řezné parametry Vyměňte destičky. Zkontrolujte umístění a dotažení šroubu chlazení. Snižte řeznou rychlost a posuv o 20 % v rozsahu standardních parametrů. Vyměňte destičku. Snižte posuv o 20 ~ 50 % těsně před výjezdem z obrobku. 19
