Instalační příručka Logatherm WPS HT. Přečtěte si pozorně před instalací a údržbou. Geotermální tepelné čerpadlo pro velké budovy

Transkript

1 Geotermální tepelné čerpadlo pro velké budovy I Instalační příručka Logatherm WPS HT (2016/01) cs Přečtěte si pozorně před instalací a údržbou.

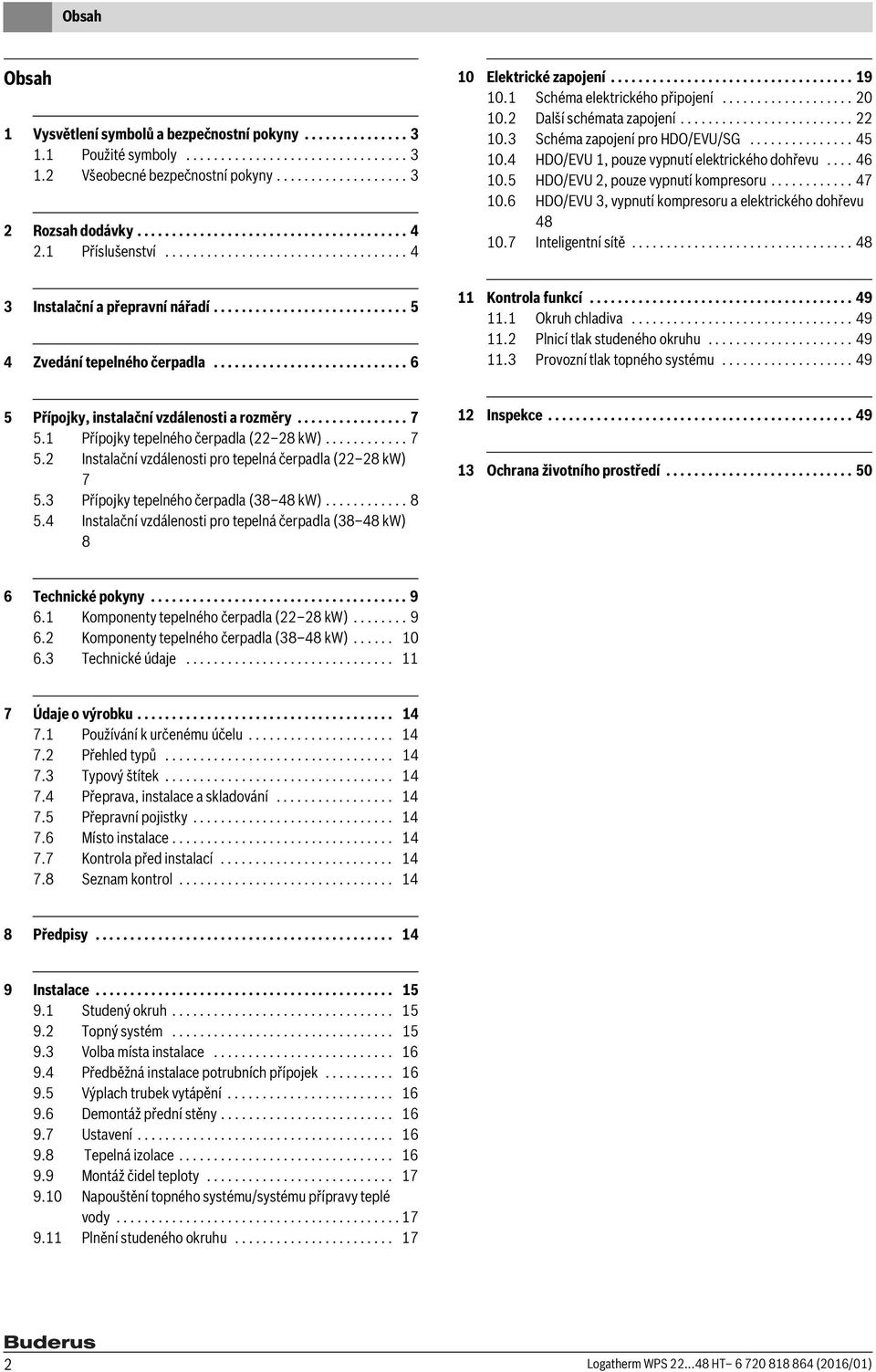

2 Obsah Obsah 1 Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Všeobecné bezpečnostní pokyny Rozsah dodávky Příslušenství Elektrické zapojení Schéma elektrického připojení Další schémata zapojení Schéma zapojení pro HDO/EVU/SG HDO/EVU 1, pouze vypnutí elektrického dohřevu HDO/EVU 2, pouze vypnutí kompresoru HDO/EVU 3, vypnutí kompresoru a elektrického dohřevu Inteligentní sítě Instalační a přepravní nářadí Zvedání tepelného čerpadla Kontrola funkcí Okruh chladiva Plnicí tlak studeného okruhu Provozní tlak topného systému Přípojky, instalační vzdálenosti a rozměry Přípojky tepelného čerpadla (22 28 kw) Instalační vzdálenosti pro tepelná čerpadla (22 28 kw) Přípojky tepelného čerpadla (38 48 kw) Instalační vzdálenosti pro tepelná čerpadla (38 48 kw) 8 12 Inspekce Ochrana životního prostředí Technické pokyny Komponenty tepelného čerpadla (22 28 kw) Komponenty tepelného čerpadla (38 48 kw) Technické údaje Údaje o výrobku Používání k určenému účelu Přehled typů Typový štítek Přeprava, instalace a skladování Přepravní pojistky Místo instalace Kontrola před instalací Seznam kontrol Předpisy Instalace Studený okruh Topný systém Volba místa instalace Předběžná instalace potrubních přípojek Výplach trubek vytápění Demontáž přední stěny Ustavení Tepelná izolace Montáž čidel teploty Napouštění topného systému/systému přípravy teplé vody Plnění studeného okruhu Logatherm WPS HT (2016/01)

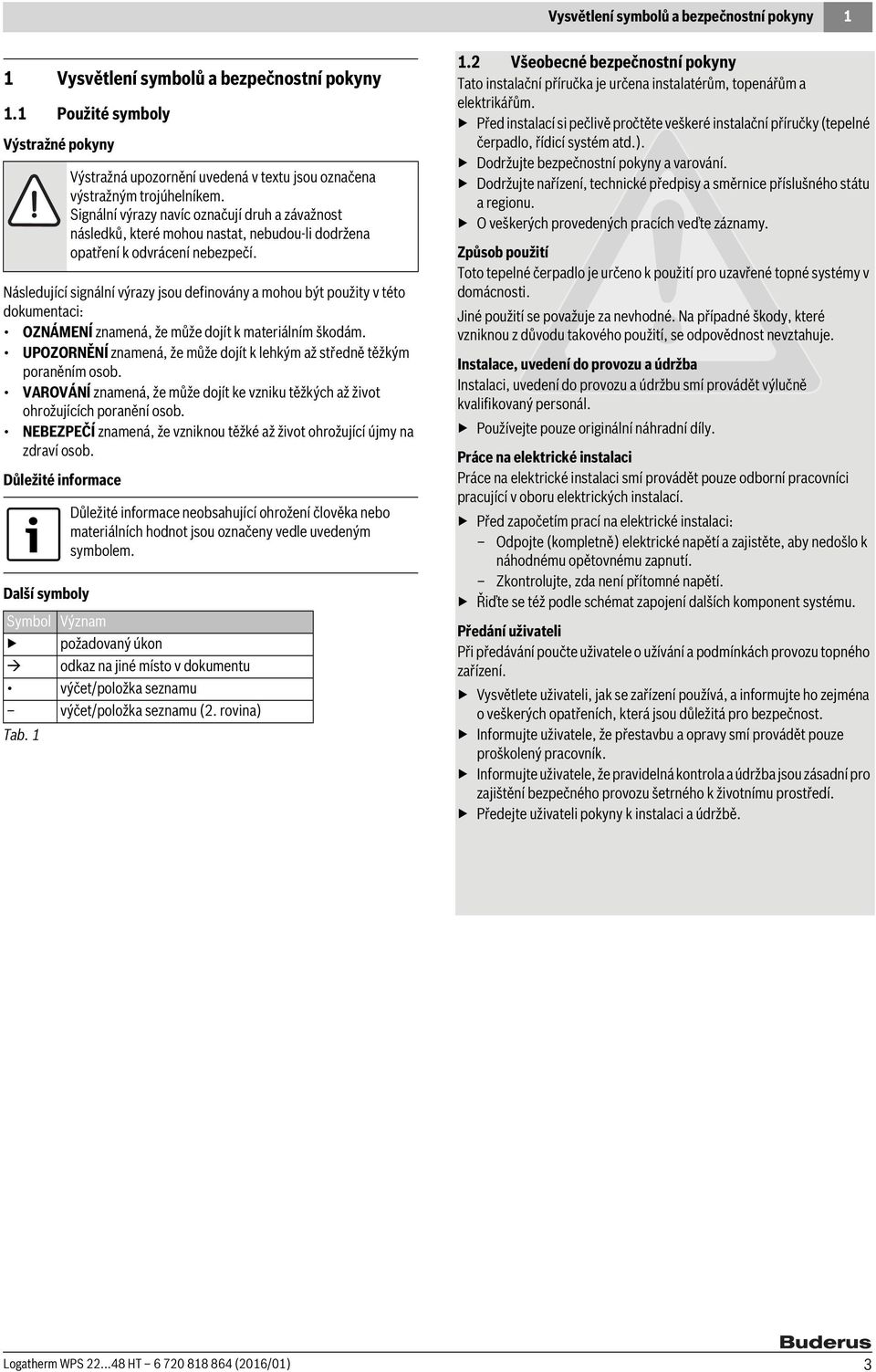

3 Vysvětlení symbolů a bezpečnostní pokyny 1 1 Vysvětlení symbolů a bezpečnostní pokyny 1.1 Použité symboly Výstražné pokyny Následující signální výrazy jsou definovány a mohou být použity v této dokumentaci: OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým až středně těžkým poraněním osob. VAROVÁNÍ znamená, že může dojít ke vzniku těžkých až život ohrožujících poranění osob. NEBEZPEČÍ znamená, že vzniknou těžké až život ohrožující újmy na zdraví osob. Důležité informace Další symboly Výstražná upozornění uvedená v textu jsou označena výstražným trojúhelníkem. Signální výrazy navíc označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Symbol Význam požadovaný úkon odkaz na jiné místo v dokumentu výčet/položka seznamu výčet/položka seznamu (2. rovina) Tab Všeobecné bezpečnostní pokyny Tato instalační příručka je určena instalatérům, topenářům a elektrikářům. Před instalací si pečlivě pročtěte veškeré instalační příručky (tepelné čerpadlo, řídicí systém atd.). Dodržujte bezpečnostní pokyny a varování. Dodržujte nařízení, technické předpisy a směrnice příslušného státu a regionu. O veškerých provedených pracích veďte záznamy. Způsob použití Toto tepelné čerpadlo je určeno k použití pro uzavřené topné systémy v domácnosti. Jiné použití se považuje za nevhodné. Na případné škody, které vzniknou z důvodu takového použití, se odpovědnost nevztahuje. Instalace, uvedení do provozu a údržba Instalaci, uvedení do provozu a údržbu smí provádět výlučně kvalifikovaný personál. Používejte pouze originální náhradní díly. Práce na elektrické instalaci Práce na elektrické instalaci smí provádět pouze odborní pracovníci pracující v oboru elektrických instalací. Před započetím prací na elektrické instalaci: Odpojte (kompletně) elektrické napětí a zajistěte, aby nedošlo k náhodnému opětovnému zapnutí. Zkontrolujte, zda není přítomné napětí. Řiďte se též podle schémat zapojení dalších komponent systému. Předání uživateli Při předávání poučte uživatele o užívání a podmínkách provozu topného zařízení. Vysvětlete uživateli, jak se zařízení používá, a informujte ho zejména o veškerých opatřeních, která jsou důležitá pro bezpečnost. Informujte uživatele, že přestavbu a opravy smí provádět pouze proškolený pracovník. Informujte uživatele, že pravidelná kontrola a údržba jsou zásadní pro zajištění bezpečného provozu šetrného k životnímu prostředí. Předejte uživateli pokyny k instalaci a údržbě. Logatherm WPS HT (2016/01) 3

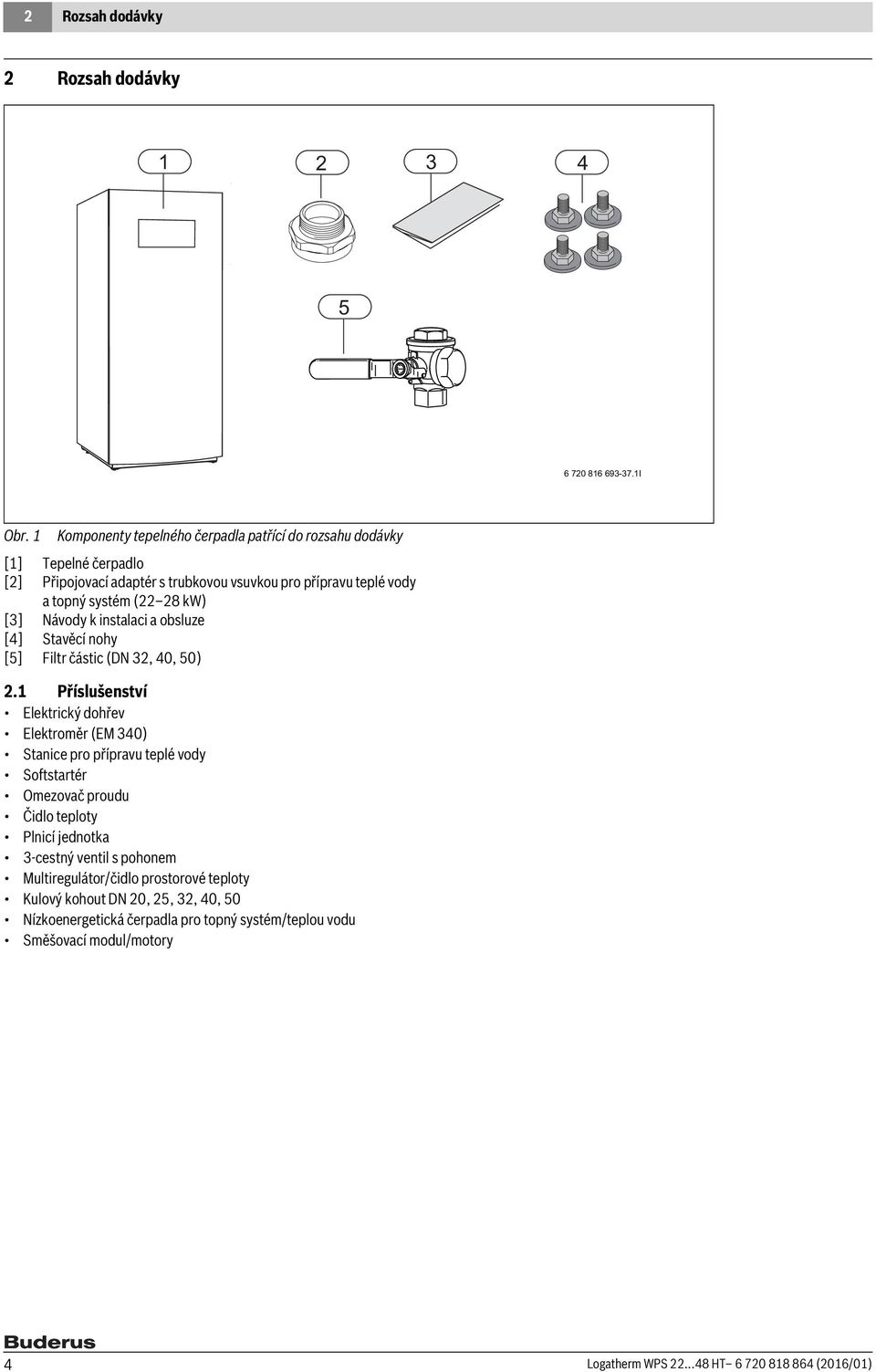

4 2 Rozsah dodávky 2 Rozsah dodávky I Obr. 1 Komponenty tepelného čerpadla patřící do rozsahu dodávky [1] Tepelné čerpadlo [2] Připojovací adaptér s trubkovou vsuvkou pro přípravu teplé vody a topný systém (22 28 kw) [3] Návody k instalaci a obsluze [4] Stavěcí nohy [5] Filtr částic (DN 32, 40, 50) 2.1 Příslušenství Elektrický dohřev Elektroměr (EM 340) Stanice pro přípravu teplé vody Softstartér Omezovač proudu Čidlo teploty Plnicí jednotka 3-cestný ventil s pohonem Multiregulátor/čidlo prostorové teploty Kulový kohout DN 20, 25, 32, 40, 50 Nízkoenergetická čerpadla pro topný systém/teplou vodu Směšovací modul/motory 4 Logatherm WPS HT (2016/01)

5 Instalační a přepravní nářadí 3 3 Instalační a přepravní nářadí NEBEZPEČĺ: Možnost poškození zdraví osob. Tepelné čerpadlo váží podle typu < 400 kg. Tepelné čerpadlo nikdy nezvedejte bez pomůcek I Obr. 2 Příklady přepravních a nízkozdvižných vozíků pro použití při instalaci tepelného čerpadla VAROVÁNĺ: Při přepravě a instalaci nenaklánějte tepelné čerpadlo více než o 30. Na velmi krátkou dobu je možné provést náklon o 45. V tomto případě však tepelné čerpadlo musí před spuštěním určitou dobu stát ve vzpřímené poloze. Logatherm WPS HT (2016/01) 5

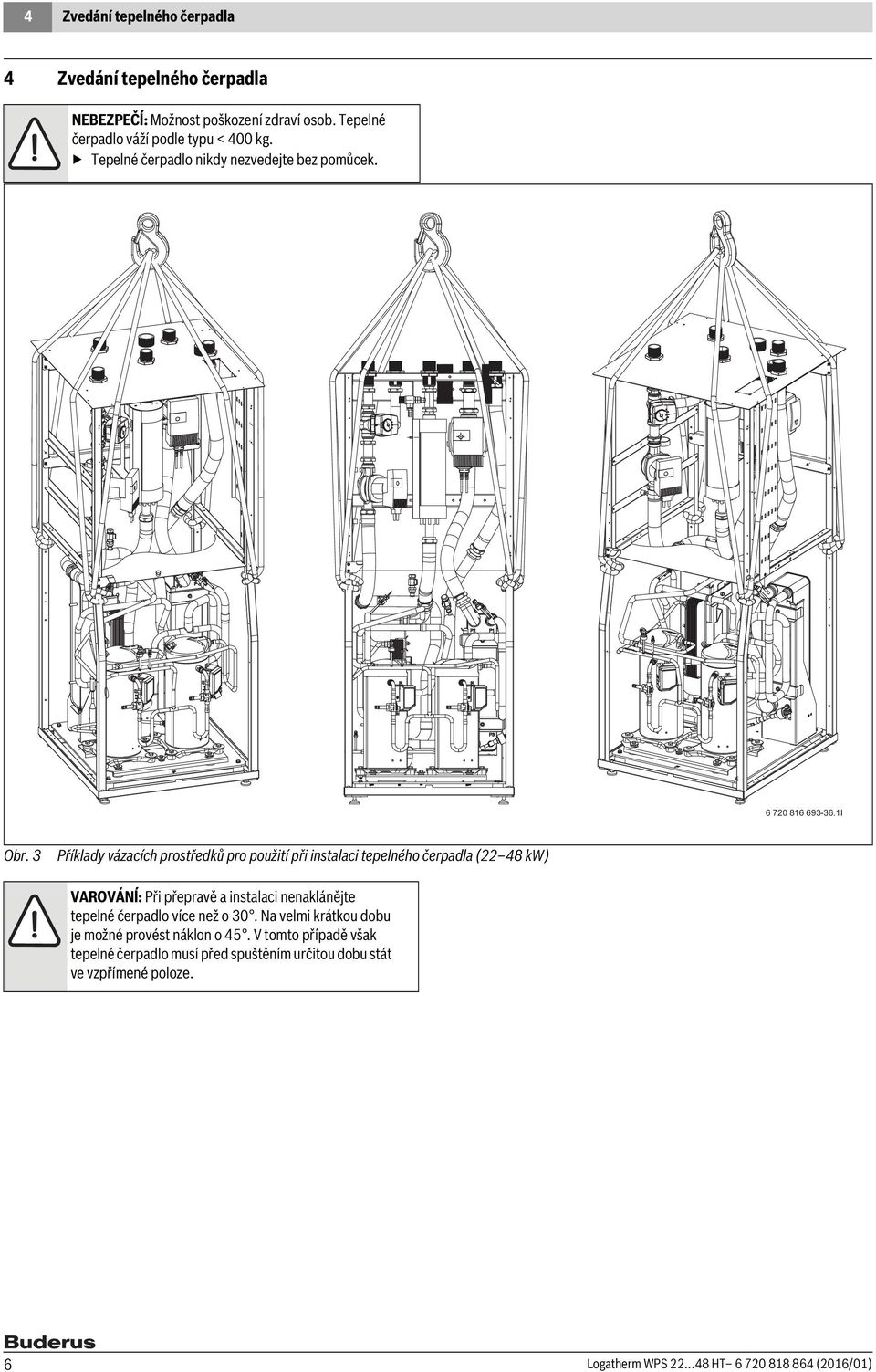

6 4 Zvedání tepelného čerpadla 4 Zvedání tepelného čerpadla NEBEZPEČĺ: Možnost poškození zdraví osob. Tepelné čerpadlo váží podle typu < 400 kg. Tepelné čerpadlo nikdy nezvedejte bez pomůcek I Obr. 3 Příklady vázacích prostředků pro použití při instalaci tepelného čerpadla (22 48 kw) VAROVÁNĺ: Při přepravě a instalaci nenaklánějte tepelné čerpadlo více než o 30. Na velmi krátkou dobu je možné provést náklon o 45. V tomto případě však tepelné čerpadlo musí před spuštěním určitou dobu stát ve vzpřímené poloze. 6 Logatherm WPS HT (2016/01)

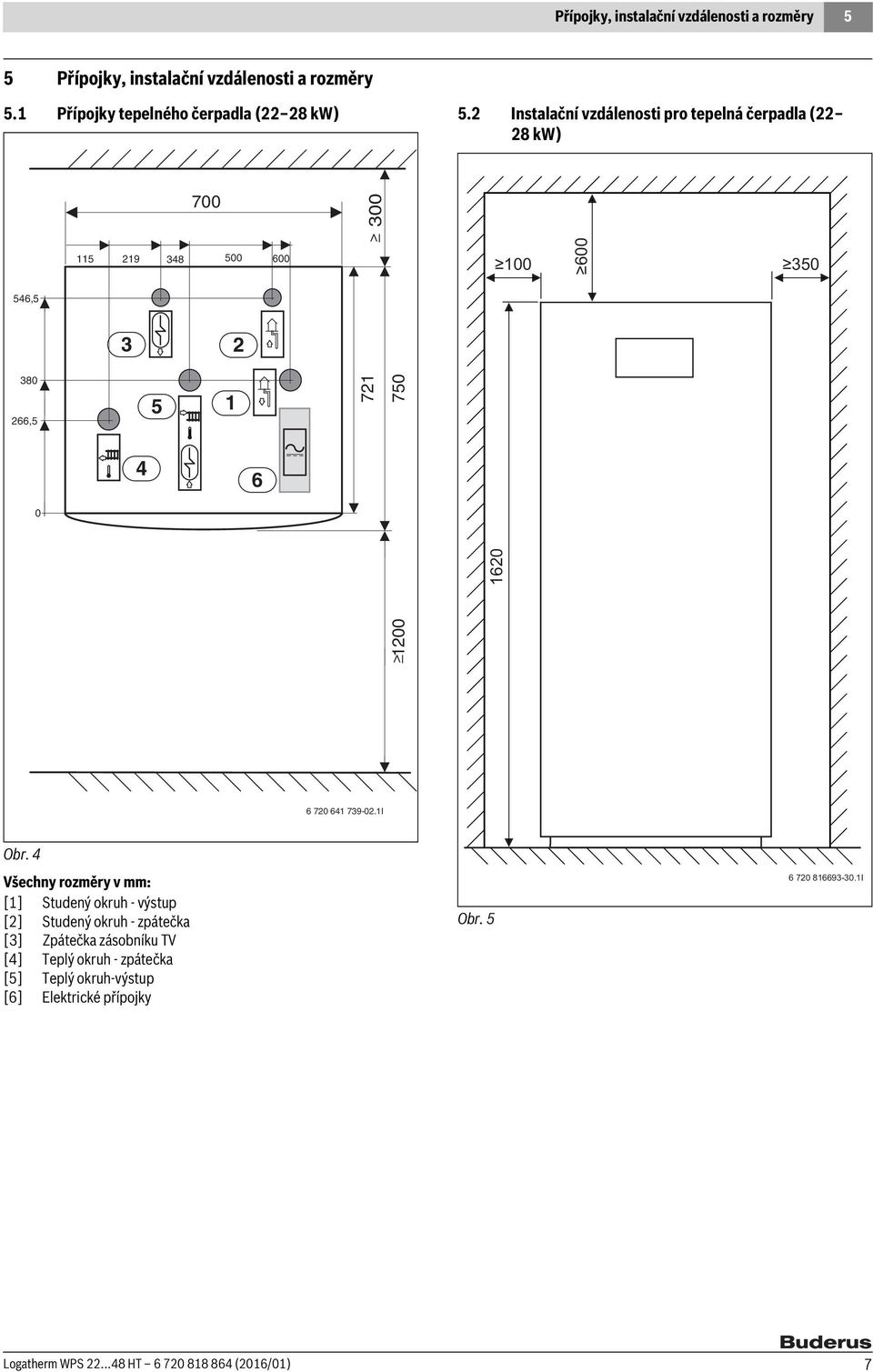

7 Přípojky, instalační vzdálenosti a rozměry 5 5 Přípojky, instalační vzdálenosti a rozměry 5.1 Přípojky tepelného čerpadla (22 28 kw) 5.2 Instalační vzdálenosti pro tepelná čerpadla (22 28 kw) , , I Obr. 4 Všechny rozměry v mm: [1] Studený okruh - výstup [2] Studený okruh - zpátečka [3] Zpátečka zásobníku TV [4] Teplý okruh - zpátečka [5] Teplý okruh-výstup [6] Elektrické přípojky Obr I Logatherm WPS HT (2016/01) 7

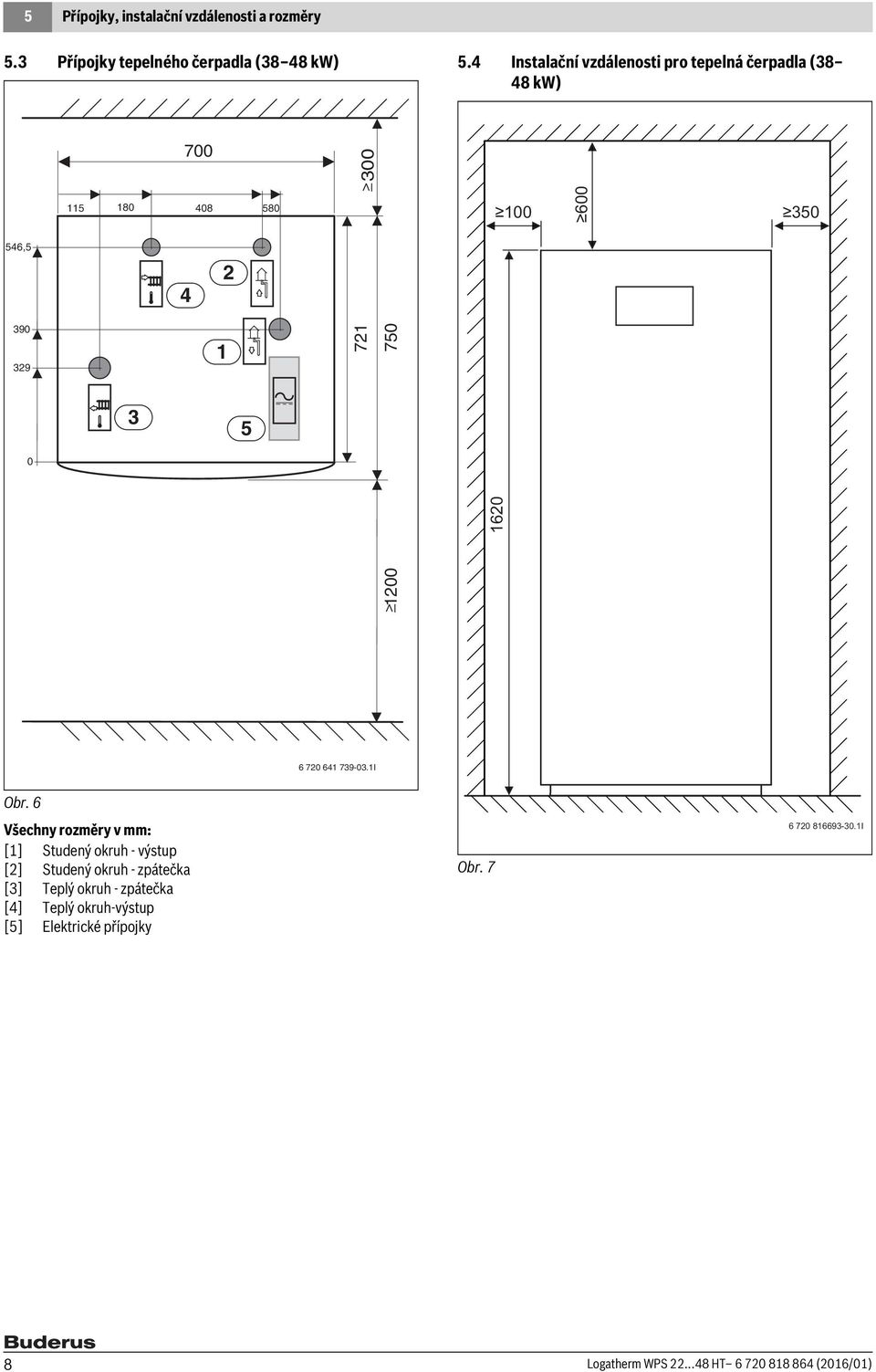

8 5 Přípojky, instalační vzdálenosti a rozměry 5.3 Přípojky tepelného čerpadla (38 48 kw) 5.4 Instalační vzdálenosti pro tepelná čerpadla (38 48 kw) , I Obr. 6 Všechny rozměry v mm: [1] Studený okruh - výstup [2] Studený okruh - zpátečka [3] Teplý okruh - zpátečka [4] Teplý okruh-výstup [5] Elektrické přípojky Obr I 8 Logatherm WPS HT (2016/01)

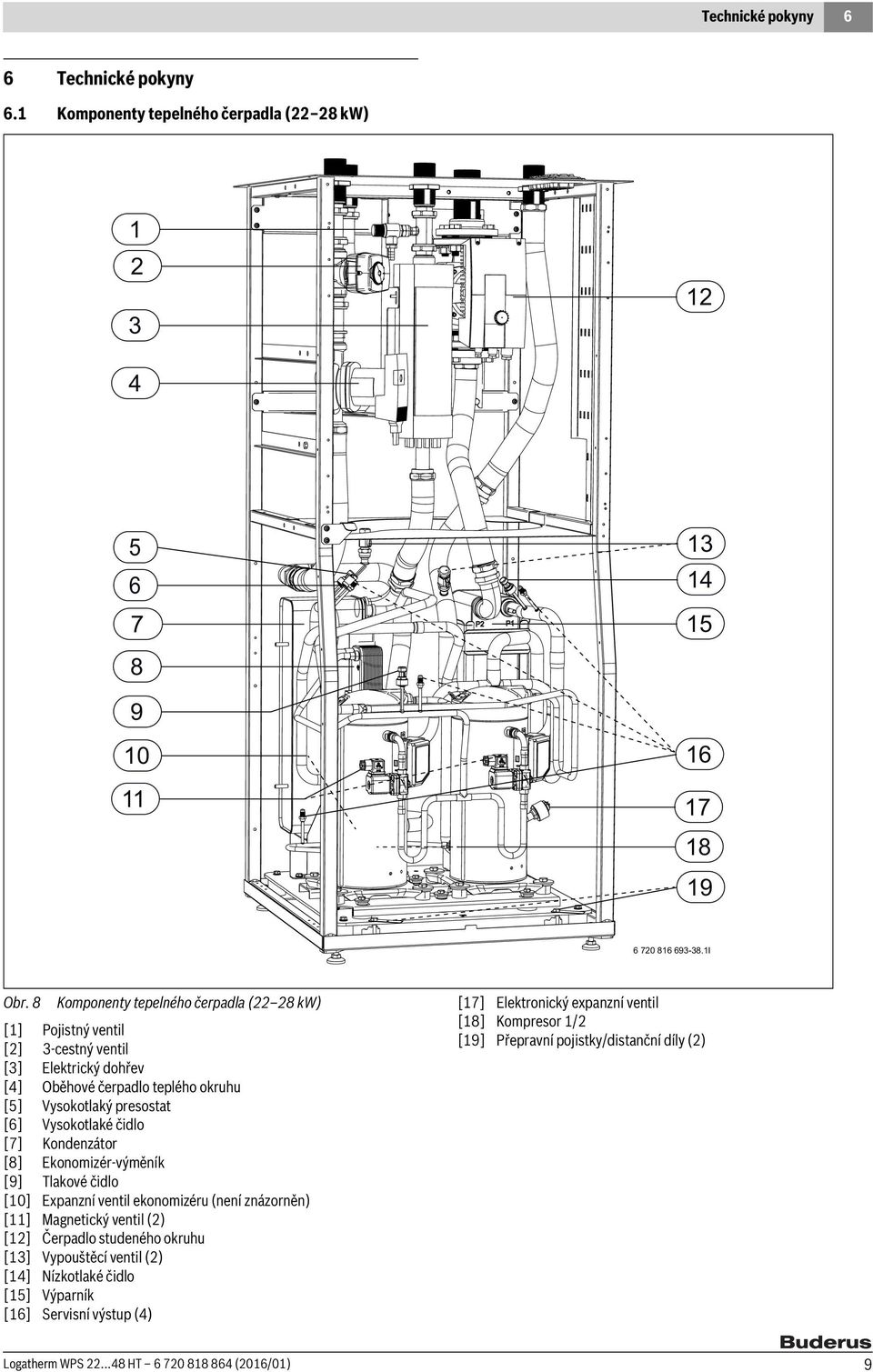

9 Technické pokyny 6 6 Technické pokyny 6.1 Komponenty tepelného čerpadla (22 28 kw) I Obr. 8 Komponenty tepelného čerpadla (22 28 kw) [1] Pojistný ventil [2] 3-cestný ventil [3] Elektrický dohřev [4] Oběhové čerpadlo teplého okruhu [5] Vysokotlaký presostat [6] Vysokotlaké čidlo [7] Kondenzátor [8] Ekonomizér-výměník [9] Tlakové čidlo [10] Expanzní ventil ekonomizéru (není znázorněn) [11] Magnetický ventil (2) [12] Čerpadlo studeného okruhu [13] Vypouštěcí ventil (2) [14] Nízkotlaké čidlo [15] Výparník [16] Servisní výstup (4) [17] Elektronický expanzní ventil [18] Kompresor 1/2 [19] Přepravní pojistky/distanční díly (2) Logatherm WPS HT (2016/01) 9

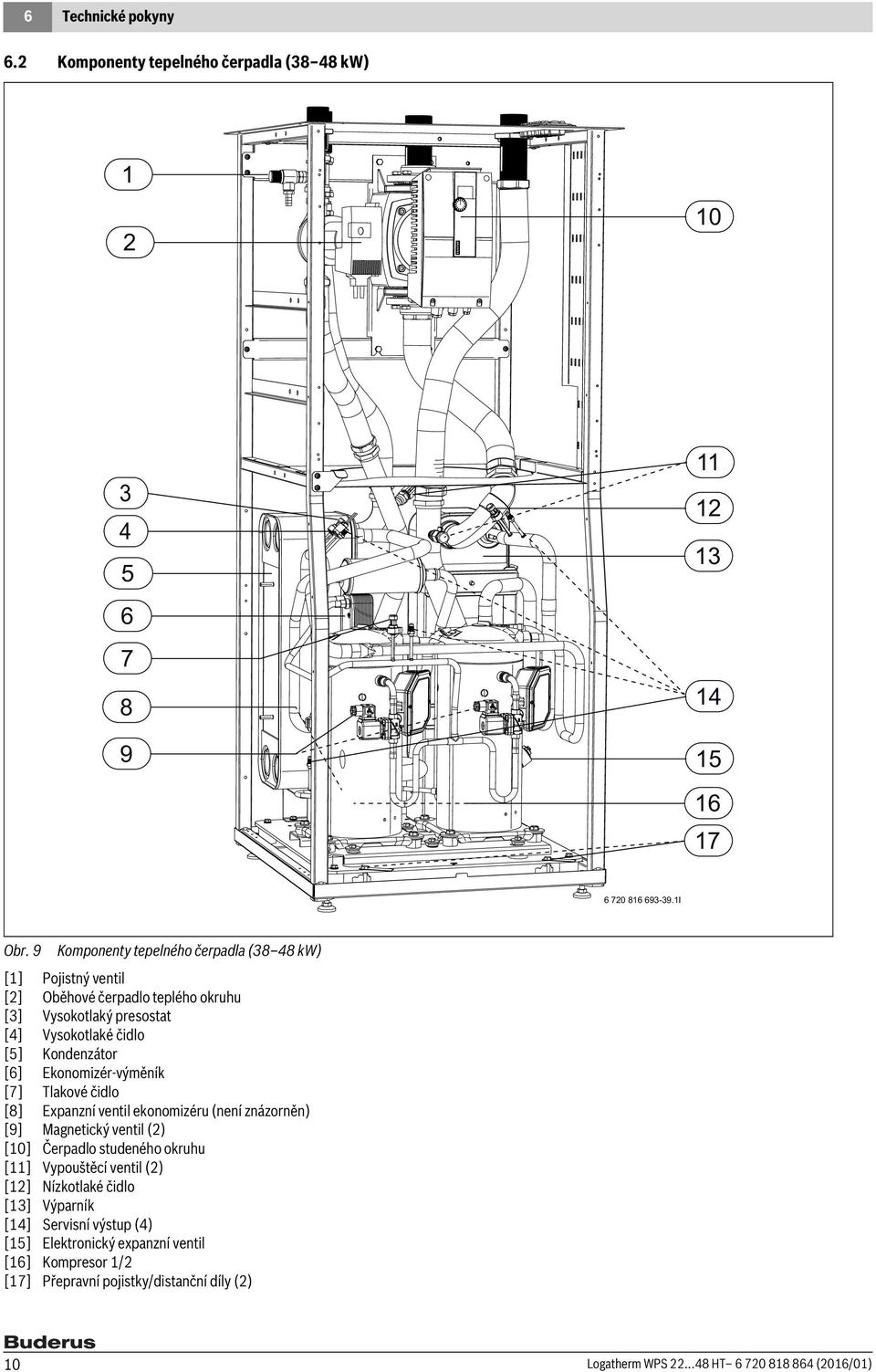

10 6 Technické pokyny 6.2 Komponenty tepelného čerpadla (38 48 kw) I Obr. 9 Komponenty tepelného čerpadla (38 48 kw) [1] Pojistný ventil [2] Oběhové čerpadlo teplého okruhu [3] Vysokotlaký presostat [4] Vysokotlaké čidlo [5] Kondenzátor [6] Ekonomizér-výměník [7] Tlakové čidlo [8] Expanzní ventil ekonomizéru (není znázorněn) [9] Magnetický ventil (2) [10] Čerpadlo studeného okruhu [11] Vypouštěcí ventil (2) [12] Nízkotlaké čidlo [13] Výparník [14] Servisní výstup (4) [15] Elektronický expanzní ventil [16] Kompresor 1/2 [17] Přepravní pojistky/distanční díly (2) 10 Logatherm WPS HT (2016/01)

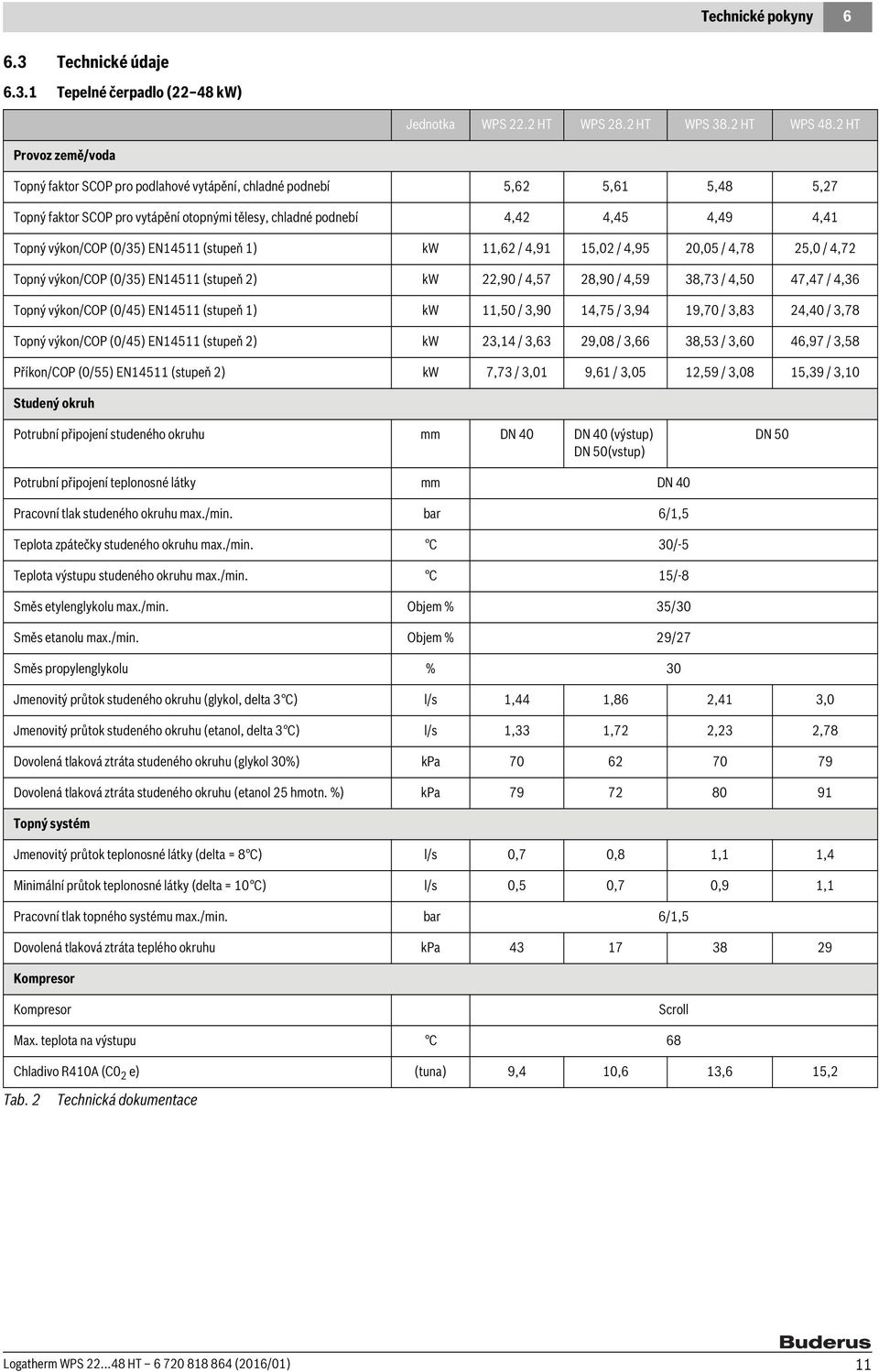

11 Technické pokyny Technické údaje Tepelné čerpadlo (22 48 kw) Jednotka WPS 22.2 HT WPS 28.2 HT WPS 38.2 HT WPS 48.2 HT Provoz země/voda Topný faktor SCOP pro podlahové vytápění, chladné podnebí 5,62 5,61 5,48 5,27 Topný faktor SCOP pro vytápění otopnými tělesy, chladné podnebí 4,42 4,45 4,49 4,41 Topný výkon/cop (0/35) EN14511 (stupeň 1) kw 11,62 / 4,91 15,02 / 4,95 20,05 / 4,78 25,0 / 4,72 Topný výkon/cop (0/35) EN14511 (stupeň 2) kw 22,90 / 4,57 28,90 / 4,59 38,73 / 4,50 47,47 / 4,36 Topný výkon/cop (0/45) EN14511 (stupeň 1) kw 11,50 / 3,90 14,75 / 3,94 19,70 / 3,83 24,40 / 3,78 Topný výkon/cop (0/45) EN14511 (stupeň 2) kw 23,14 / 3,63 29,08 / 3,66 38,53 / 3,60 46,97 / 3,58 Příkon/COP (0/55) EN14511 (stupeň 2) kw 7,73 / 3,01 9,61 / 3,05 12,59 / 3,08 15,39 / 3,10 Studený okruh Potrubní připojení studeného okruhu mm DN 40 DN 40 (výstup) DN 50(vstup) DN 50 Potrubní připojení teplonosné látky mm DN 40 Pracovní tlak studeného okruhu max./min. bar 6/1,5 Teplota zpátečky studeného okruhu max./min. C 30/-5 Teplota výstupu studeného okruhu max./min. C 15/-8 Směs etylenglykolu max./min. Objem % 35/30 Směs etanolu max./min. Objem % 29/27 Směs propylenglykolu % 30 Jmenovitý průtok studeného okruhu (glykol, delta 3 C) l/s 1,44 1,86 2,41 3,0 Jmenovitý průtok studeného okruhu (etanol, delta 3 C) l/s 1,33 1,72 2,23 2,78 Dovolená tlaková ztráta studeného okruhu (glykol 30%) kpa Dovolená tlaková ztráta studeného okruhu (etanol 25 hmotn. %) kpa Topný systém Jmenovitý průtok teplonosné látky (delta = 8 C) l/s 0,7 0,8 1,1 1,4 Minimální průtok teplonosné látky (delta = 10 C) l/s 0,5 0,7 0,9 1,1 Pracovní tlak topného systému max./min. bar 6/1,5 Dovolená tlaková ztráta teplého okruhu kpa Kompresor Kompresor Scroll Max. teplota na výstupu C 68 Chladivo R410A (C0 2 e) (tuna) 9,4 10,6 13,6 15,2 Tab. 2 Technická dokumentace Logatherm WPS HT (2016/01) 11

12 6 Technické pokyny Akustický výkon 1) (stupeň 1 2) dba Elektrická data Elektrické připojení 400 V 3 N~ 50 Hz (+/-10%) Elektrický dohřev 6/9/15 kw - - Jištění s/bez elektrického dohřevu A 25/50 25/ Rozběhový proud s/bez softstartéru 2) A 20/42 21/54 32/75 45/96 Max. provozní proud s cirkulačními čerpadly A Všeobecné informace Jednotka WPS 22.2 HT WPS 28.2 HT WPS 38.2 HT WPS 48.2 HT Rozměry (šířka x hloubka x výška) mm 700x750x1620 Hmotnost kg Tab. 2 Technická dokumentace 1) Akustický výkon je energie odevzdávaná tepelným čerpadlem nezávisle na okolním prostředí. Hladina akustického tlaku je oproti tomu okolím ovlivňována a při nechráněném šíření je ve vzdálenosti 1 m asi o 11 dba nižší. 2) Podle EN Logatherm WPS HT (2016/01)

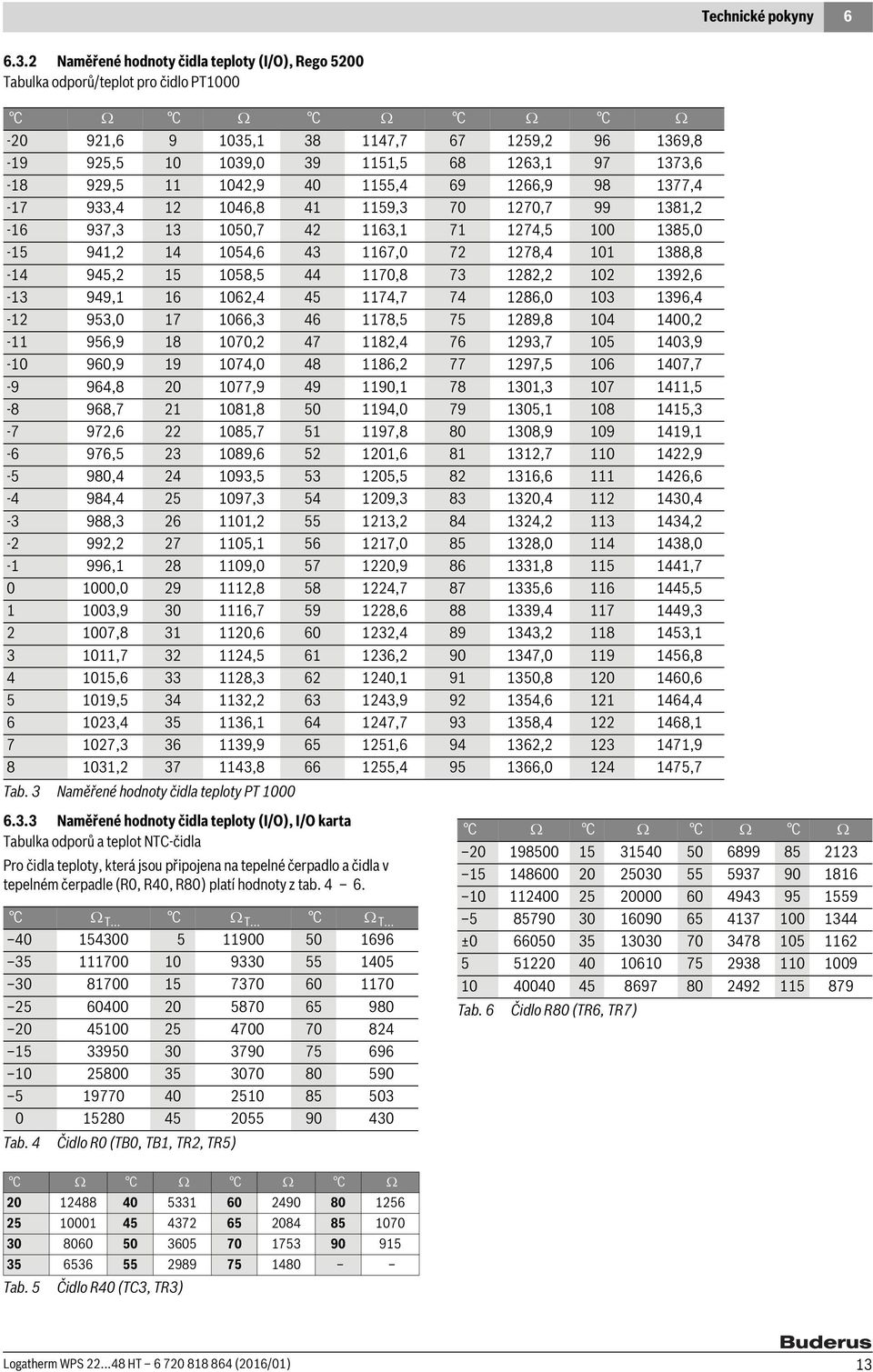

13 Technické pokyny Naměřené hodnoty čidla teploty (I/O), Rego 5200 Tabulka odporů/teplot pro čidlo PT1000 C C C C C , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,7 Tab. 3 Naměřené hodnoty čidla teploty PT Naměřené hodnoty čidla teploty (I/O), I/O karta Tabulka odporů a teplot NTC-čidla Pro čidla teploty, která jsou připojena na tepelné čerpadlo a čidla v tepelném čerpadle (R0, R40, R80) platí hodnoty z tab C T... C T... C T Tab. 4 Čidlo R0 (TB0, TB1, TR2, TR5) C C C C ± Tab. 6 Čidlo R80 (TR6, TR7) C C C C Tab. 5 Čidlo R40 (TC3, TR3) Logatherm WPS HT (2016/01) 13

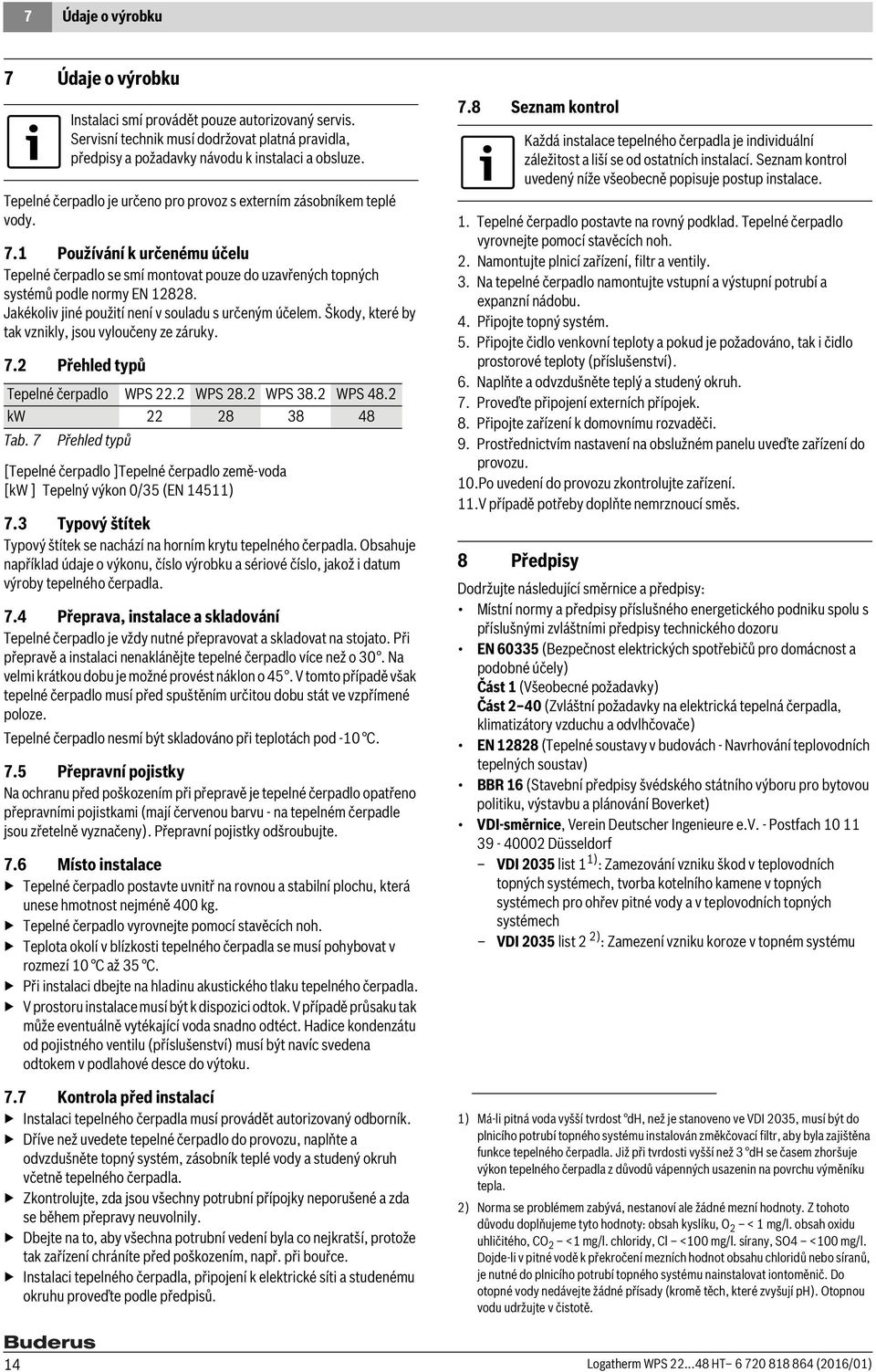

14 7 Údaje o výrobku 7 Údaje o výrobku Instalaci smí provádět pouze autorizovaný servis. Servisní technik musí dodržovat platná pravidla, předpisy a požadavky návodu k instalaci a obsluze. Tepelné čerpadlo je určeno pro provoz s externím zásobníkem teplé vody. 7.1 Používání k určenému účelu Tepelné čerpadlo se smí montovat pouze do uzavřených topných systémů podle normy EN Jakékoliv jiné použití není v souladu s určeným účelem. Škody, které by tak vznikly, jsou vyloučeny ze záruky. 7.2 Přehled typů Tepelné čerpadlo WPS 22.2 WPS 28.2 WPS 38.2 WPS 48.2 kw Tab. 7 Přehled typů [Tepelné čerpadlo ]Tepelné čerpadlo země-voda [kw ] Tepelný výkon 0/35 (EN 14511) 7.3 Typový štítek Typový štítek se nachází na horním krytu tepelného čerpadla. Obsahuje například údaje o výkonu, číslo výrobku a sériové číslo, jakož i datum výroby tepelného čerpadla. 7.4 Přeprava, instalace a skladování Tepelné čerpadlo je vždy nutné přepravovat a skladovat na stojato. Při přepravě a instalaci nenaklánějte tepelné čerpadlo více než o 30. Na velmi krátkou dobu je možné provést náklon o 45. V tomto případě však tepelné čerpadlo musí před spuštěním určitou dobu stát ve vzpřímené poloze. Tepelné čerpadlo nesmí být skladováno při teplotách pod -10 C. 7.5 Přepravní pojistky Na ochranu před poškozením při přepravě je tepelné čerpadlo opatřeno přepravními pojistkami (mají červenou barvu - na tepelném čerpadle jsou zřetelně vyznačeny). Přepravní pojistky odšroubujte. 7.6 Místo instalace Tepelné čerpadlo postavte uvnitř na rovnou a stabilní plochu, která unese hmotnost nejméně 400 kg. Tepelné čerpadlo vyrovnejte pomocí stavěcích noh. Teplota okolí v blízkosti tepelného čerpadla se musí pohybovat v rozmezí 10 C až 35 C. Při instalaci dbejte na hladinu akustického tlaku tepelného čerpadla. V prostoru instalace musí být k dispozici odtok. V případě průsaku tak může eventuálně vytékající voda snadno odtéct. Hadice kondenzátu od pojistného ventilu (příslušenství) musí být navíc svedena odtokem v podlahové desce do výtoku. 7.7 Kontrola před instalací Instalaci tepelného čerpadla musí provádět autorizovaný odborník. Dříve než uvedete tepelné čerpadlo do provozu, naplňte a odvzdušněte topný systém, zásobník teplé vody a studený okruh včetně tepelného čerpadla. Zkontrolujte, zda jsou všechny potrubní přípojky neporušené a zda se během přepravy neuvolnily. Dbejte na to, aby všechna potrubní vedení byla co nejkratší, protože tak zařízení chráníte před poškozením, např. při bouřce. Instalaci tepelného čerpadla, připojení k elektrické síti a studenému okruhu proveďte podle předpisů. 7.8 Seznam kontrol Každá instalace tepelného čerpadla je individuální záležitost a liší se od ostatních instalací. Seznam kontrol uvedený níže všeobecně popisuje postup instalace. 1. Tepelné čerpadlo postavte na rovný podklad. Tepelné čerpadlo vyrovnejte pomocí stavěcích noh. 2. Namontujte plnicí zařízení, filtr a ventily. 3. Na tepelné čerpadlo namontujte vstupní a výstupní potrubí a expanzní nádobu. 4. Připojte topný systém. 5. Připojte čidlo venkovní teploty a pokud je požadováno, tak i čidlo prostorové teploty (příslušenství). 6. Naplňte a odvzdušněte teplý a studený okruh. 7. Proveďte připojení externích přípojek. 8. Připojte zařízení k domovnímu rozvaděči. 9. Prostřednictvím nastavení na obslužném panelu uveďte zařízení do provozu. 10.Po uvedení do provozu zkontrolujte zařízení. 11.V případě potřeby doplňte nemrznoucí směs. 8 Předpisy Dodržujte následující směrnice a předpisy: Místní normy a předpisy příslušného energetického podniku spolu s příslušnými zvláštními předpisy technického dozoru EN (Bezpečnost elektrických spotřebičů pro domácnost a podobné účely) Část 1 (Všeobecné požadavky) Část 2 40 (Zvláštní požadavky na elektrická tepelná čerpadla, klimatizátory vzduchu a odvlhčovače) EN (Tepelné soustavy v budovách - Navrhování teplovodních tepelných soustav) BBR 16 (Stavební předpisy švédského státního výboru pro bytovou politiku, výstavbu a plánování Boverket) VDI-směrnice, Verein Deutscher Ingenieure e.v. - Postfach Düsseldorf VDI 2035 list 1 1) : Zamezování vzniku škod v teplovodních topných systémech, tvorba kotelního kamene v topných systémech pro ohřev pitné vody a v teplovodních topných systémech VDI 2035 list 2 2) : Zamezení vzniku koroze v topném systému 1) Má-li pitná voda vyšší tvrdost dh, než je stanoveno ve VDI 2035, musí být do plnicího potrubí topného systému instalován změkčovací filtr, aby byla zajištěna funkce tepelného čerpadla. Již při tvrdosti vyšší než 3 dh se časem zhoršuje výkon tepelného čerpadla z důvodů vápenných usazenin na povrchu výměníku tepla. 2) Norma se problémem zabývá, nestanoví ale žádné mezní hodnoty. Z tohoto důvodu doplňujeme tyto hodnoty: obsah kyslíku, O 2 < 1 mg/l. obsah oxidu uhličitého, CO 2 <1 mg/l. chloridy, Cl <100 mg/l. sírany, SO4 <100 mg/l. Dojde-li v pitné vodě k překročení mezních hodnot obsahu chloridů nebo síranů, je nutné do plnicího potrubí topného systému nainstalovat iontoměnič. Do otopné vody nedávejte žádné přísady (kromě těch, které zvyšují ph). Otopnou vodu udržujte v čistotě. 14 Logatherm WPS HT (2016/01)

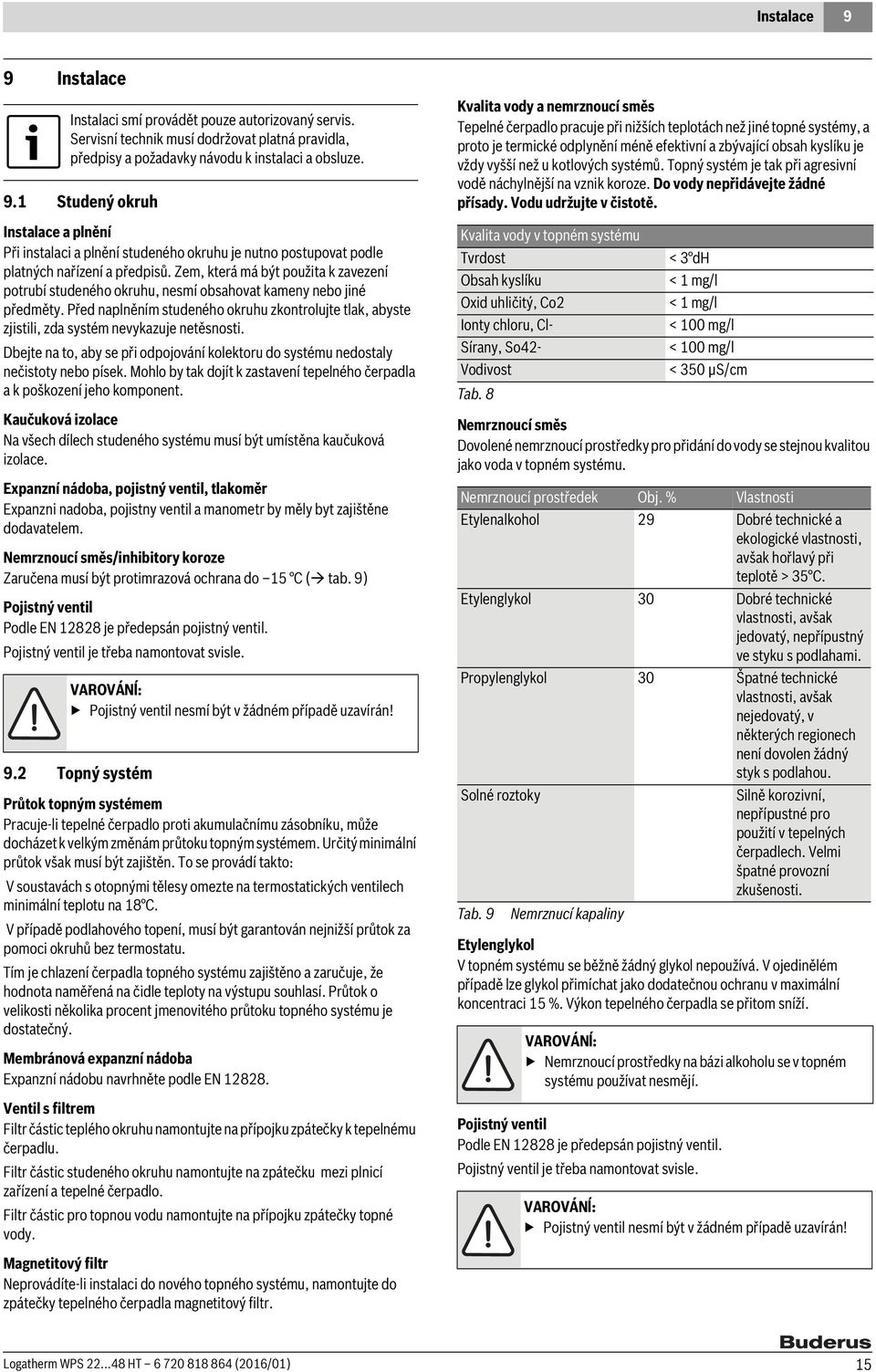

15 Instalace 9 9 Instalace Instalaci smí provádět pouze autorizovaný servis. Servisní technik musí dodržovat platná pravidla, předpisy a požadavky návodu k instalaci a obsluze. 9.1 Studený okruh Instalace a plnění Při instalaci a plnění studeného okruhu je nutno postupovat podle platných nařízení a předpisů. Zem, která má být použita k zavezení potrubí studeného okruhu, nesmí obsahovat kameny nebo jiné předměty. Před naplněním studeného okruhu zkontrolujte tlak, abyste zjistili, zda systém nevykazuje netěsnosti. Dbejte na to, aby se při odpojování kolektoru do systému nedostaly nečistoty nebo písek. Mohlo by tak dojít k zastavení tepelného čerpadla a k poškození jeho komponent. Kaučuková izolace Na všech dílech studeného systému musí být umístěna kaučuková izolace. Expanzní nádoba, pojistný ventil, tlakoměr Expanzni nadoba, pojistny ventil a manometr by měly byt zajištěne dodavatelem. Nemrznoucí směs/inhibitory koroze Zaručena musí být protimrazová ochrana do 15 C ( tab. 9) Pojistný ventil Podle EN je předepsán pojistný ventil. Pojistný ventil je třeba namontovat svisle. VAROVÁNĺ: Pojistný ventil nesmí být v žádném případě uzavírán! 9.2 Topný systém Průtok topným systémem Pracuje-li tepelné čerpadlo proti akumulačnímu zásobníku, může docházet k velkým změnám průtoku topným systémem. Určitý minimální průtok však musí být zajištěn. To se provádí takto: V soustavách s otopnými tělesy omezte na termostatických ventilech minimální teplotu na 18 C. V případě podlahového topení, musí být garantován nejnižší průtok za pomoci okruhů bez termostatu. Tím je chlazení čerpadla topného systému zajištěno a zaručuje, že hodnota naměřená na čidle teploty na výstupu souhlasí. Průtok o velikosti několika procent jmenovitého průtoku topného systému je dostatečný. Membránová expanzní nádoba Expanzní nádobu navrhněte podle EN Ventil s filtrem Filtr částic teplého okruhu namontujte na přípojku zpátečky k tepelnému čerpadlu. Filtr částic studeného okruhu namontujte na zpátečku mezi plnicí zařízení a tepelné čerpadlo. Filtr částic pro topnou vodu namontujte na přípojku zpátečky topné vody. Magnetitový filtr Neprovádíte-li instalaci do nového topného systému, namontujte do zpátečky tepelného čerpadla magnetitový filtr. Kvalita vody a nemrznoucí směs Tepelné čerpadlo pracuje při nižších teplotách než jiné topné systémy, a proto je termické odplynění méně efektivní a zbývající obsah kyslíku je vždy vyšší než u kotlových systémů. Topný systém je tak při agresivní vodě náchylnější na vznik koroze. Do vody nepřidávejte žádné přísady. Vodu udržujte v čistotě. Kvalita vody v topném systému Tvrdost Obsah kyslíku Oxid uhličitý, Co2 Ionty chloru, Cl- Sírany, So42- Vodivost Tab. 8 < 3 dh < 1 mg/l < 1 mg/l < 100 mg/l < 100 mg/l < 350 μs/cm Nemrznoucí směs Dovolené nemrznoucí prostředky pro přidání do vody se stejnou kvalitou jako voda v topném systému. Nemrznoucí prostředek Obj. % Vlastnosti Etylenalkohol 29 Dobré technické a ekologické vlastnosti, avšak hořlavý při teplotě > 35 C. Etylenglykol 30 Dobré technické vlastnosti, avšak jedovatý, nepřípustný ve styku s podlahami. Propylenglykol 30 Špatné technické vlastnosti, avšak nejedovatý, v některých regionech není dovolen žádný styk s podlahou. Solné roztoky Silně korozivní, nepřípustné pro použití v tepelných čerpadlech. Velmi špatné provozní zkušenosti. Tab. 9 Nemrznucí kapaliny Etylenglykol V topném systému se běžně žádný glykol nepoužívá. V ojedinělém případě lze glykol přimíchat jako dodatečnou ochranu v maximální koncentraci 15 %. Výkon tepelného čerpadla se přitom sníží. VAROVÁNĺ: Nemrznoucí prostředky na bázi alkoholu se v topném systému používat nesmějí. Pojistný ventil Podle EN je předepsán pojistný ventil. Pojistný ventil je třeba namontovat svisle. VAROVÁNĺ: Pojistný ventil nesmí být v žádném případě uzavírán! Logatherm WPS HT (2016/01) 15

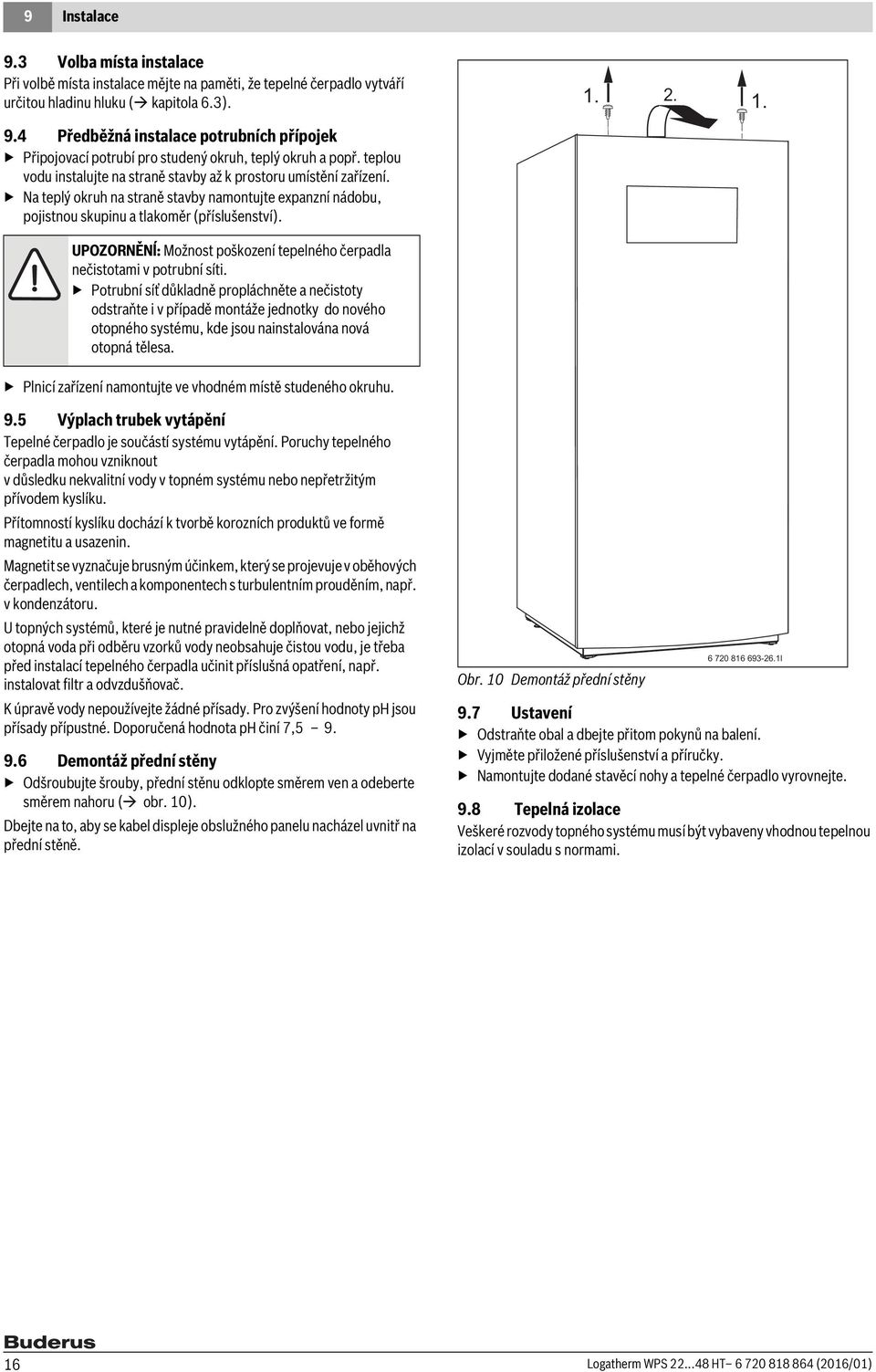

16 9 Instalace 9.3 Volba místa instalace Při volbě místa instalace mějte na paměti, že tepelné čerpadlo vytváří určitou hladinu hluku ( kapitola 6.3) Předběžná instalace potrubních přípojek Připojovací potrubí pro studený okruh, teplý okruh a popř. teplou vodu instalujte na straně stavby až k prostoru umístění zařízení. Na teplý okruh na straně stavby namontujte expanzní nádobu, pojistnou skupinu a tlakoměr (příslušenství). UPOZORNĚNĺ: Možnost poškození tepelného čerpadla nečistotami v potrubní síti. Potrubní síť důkladně propláchněte a nečistoty odstraňte i v případě montáže jednotky do nového otopného systému, kde jsou nainstalována nová otopná tělesa. Plnicí zařízení namontujte ve vhodném místě studeného okruhu. 9.5 Výplach trubek vytápění Tepelné čerpadlo je součástí systému vytápění. Poruchy tepelného čerpadla mohou vzniknout v důsledku nekvalitní vody v topném systému nebo nepřetržitým přívodem kyslíku. Přítomností kyslíku dochází k tvorbě korozních produktů ve formě magnetitu a usazenin. Magnetit se vyznačuje brusným účinkem, který se projevuje v oběhových čerpadlech, ventilech a komponentech s turbulentním prouděním, např. v kondenzátoru. U topných systémů, které je nutné pravidelně doplňovat, nebo jejichž otopná voda při odběru vzorků vody neobsahuje čistou vodu, je třeba před instalací tepelného čerpadla učinit příslušná opatření, např. instalovat filtr a odvzdušňovač. K úpravě vody nepoužívejte žádné přísady. Pro zvýšení hodnoty ph jsou přísady přípustné. Doporučená hodnota ph činí 7, Demontáž přední stěny Odšroubujte šrouby, přední stěnu odklopte směrem ven a odeberte směrem nahoru ( obr. 10). Dbejte na to, aby se kabel displeje obslužného panelu nacházel uvnitř na přední stěně. Obr. 10 Demontáž přední stěny I 9.7 Ustavení Odstraňte obal a dbejte přitom pokynů na balení. Vyjměte přiložené příslušenství a příručky. Namontujte dodané stavěcí nohy a tepelné čerpadlo vyrovnejte. 9.8 Tepelná izolace Veškeré rozvody topného systému musí být vybaveny vhodnou tepelnou izolací v souladu s normami. 16 Logatherm WPS HT (2016/01)

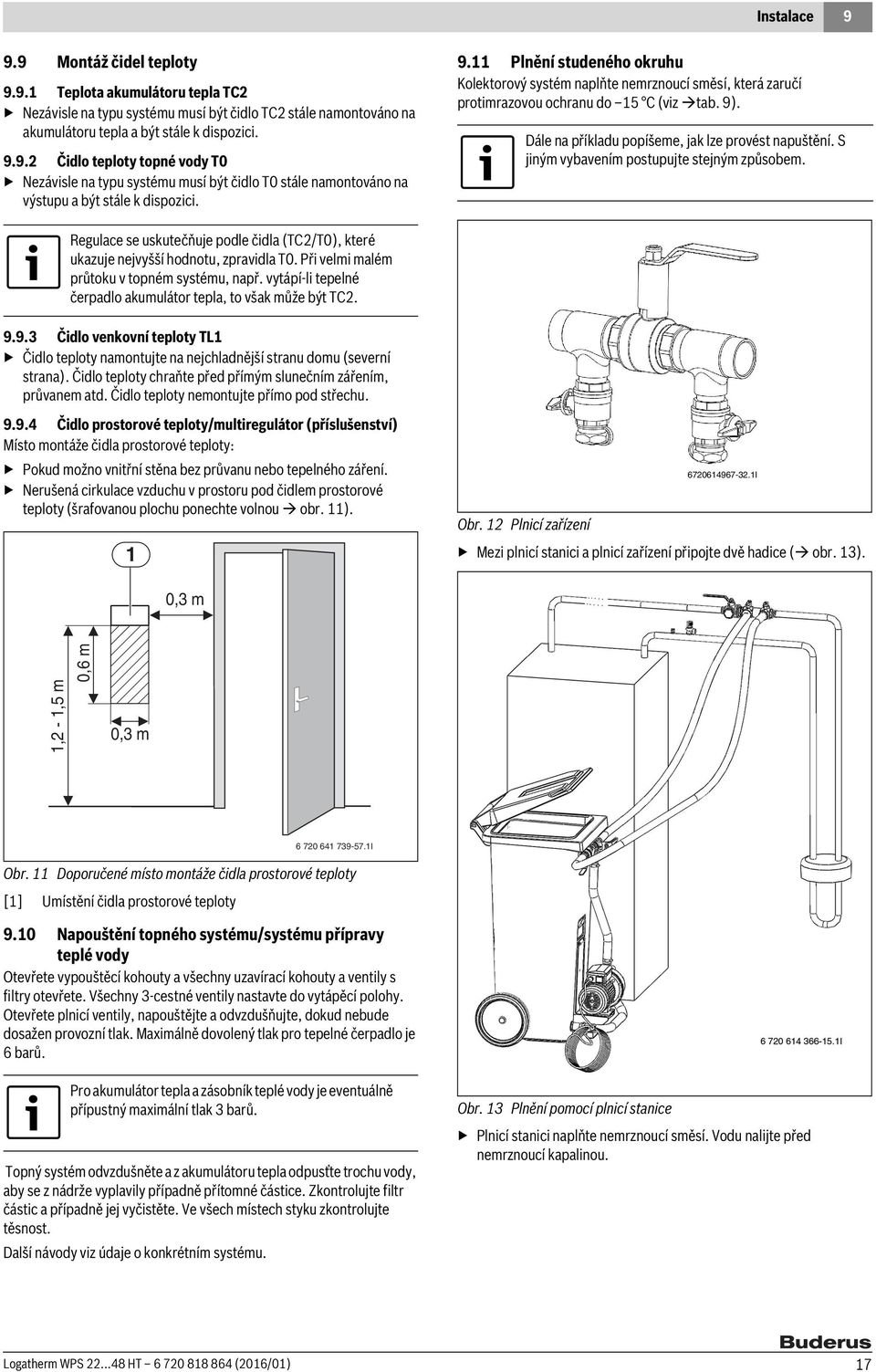

17 Instalace Montáž čidel teploty Teplota akumulátoru tepla TC2 Nezávisle na typu systému musí být čidlo TC2 stále namontováno na akumulátoru tepla a být stále k dispozici Čidlo teploty topné vody T0 Nezávisle na typu systému musí být čidlo T0 stále namontováno na výstupu a být stále k dispozici Plnění studeného okruhu Kolektorový systém naplňte nemrznoucí směsí, která zaručí protimrazovou ochranu do 15 C (viz tab. 9). Dále na příkladu popíšeme, jak lze provést napuštění. S jiným vybavením postupujte stejným způsobem. Regulace se uskutečňuje podle čidla (TC2/T0), které ukazuje nejvyšší hodnotu, zpravidla T0. Při velmi malém průtoku v topném systému, např. vytápí-li tepelné čerpadlo akumulátor tepla, to však může být TC Čidlo venkovní teploty TL1 Čidlo teploty namontujte na nejchladnější stranu domu (severní strana). Čidlo teploty chraňte před přímým slunečním zářením, průvanem atd. Čidlo teploty nemontujte přímo pod střechu Čidlo prostorové teploty/multiregulátor (příslušenství) Místo montáže čidla prostorové teploty: Pokud možno vnitřní stěna bez průvanu nebo tepelného záření. Nerušená cirkulace vzduchu v prostoru pod čidlem prostorové teploty (šrafovanou plochu ponechte volnou obr. 11) I Obr. 12 Plnicí zařízení Mezi plnicí stanici a plnicí zařízení připojte dvě hadice ( obr. 13). 0,3 m 1,2-1,5 m 0,6 m 0,3 m I Obr. 11 Doporučené místo montáže čidla prostorové teploty [1] Umístění čidla prostorové teploty 9.10 Napouštění topného systému/systému přípravy teplé vody Otevřete vypouštěcí kohouty a všechny uzavírací kohouty a ventily s filtry otevřete. Všechny 3-cestné ventily nastavte do vytápěcí polohy. Otevřete plnicí ventily, napouštějte a odvzdušňujte, dokud nebude dosažen provozní tlak. Maximálně dovolený tlak pro tepelné čerpadlo je 6barů. Pro akumulátor tepla a zásobník teplé vody je eventuálně přípustný maximální tlak 3 barů. Topný systém odvzdušněte a z akumulátoru tepla odpusťte trochu vody, aby se z nádrže vyplavily případně přítomné částice. Zkontrolujte filtr částic a případně jej vyčistěte. Ve všech místech styku zkontrolujte těsnost. Další návody viz údaje o konkrétním systému. Obr. 13 Plnění pomocí plnicí stanice Plnicí stanici naplňte nemrznoucí směsí. Vodu nalijte před nemrznoucí kapalinou. Logatherm WPS HT (2016/01) 17

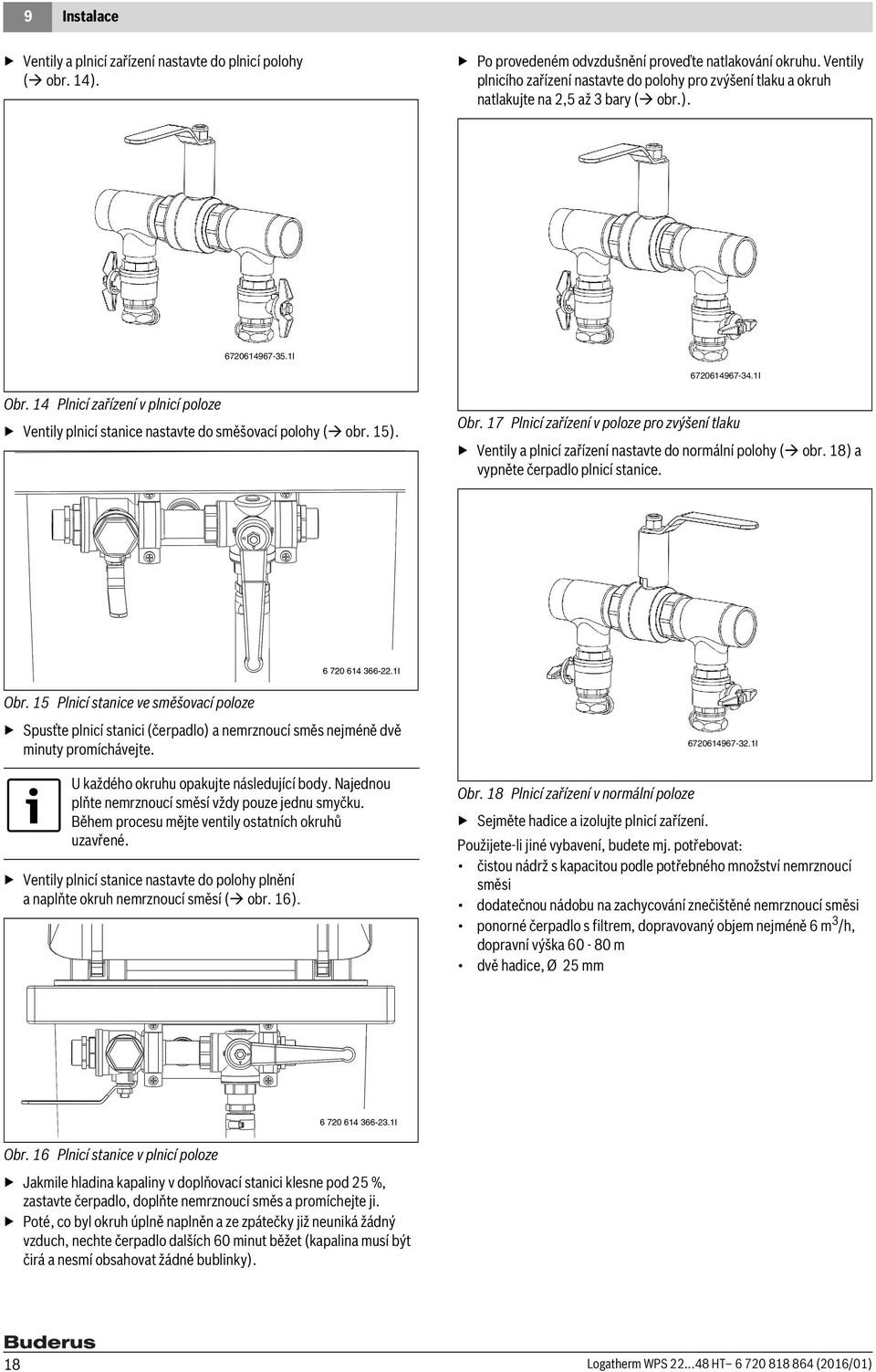

18 9 Instalace Ventily a plnicí zařízení nastavte do plnicí polohy ( obr. 14). Po provedeném odvzdušnění proveďte natlakování okruhu. Ventily plnicího zařízení nastavte do polohy pro zvýšení tlaku a okruh natlakujte na 2,5 až 3 bary ( obr.) I I Obr. 14 Plnicí zařízení v plnicí poloze Ventily plnicí stanice nastavte do směšovací polohy ( obr. 15). Obr. 17 Plnicí zařízení v poloze pro zvýšení tlaku Ventily a plnicí zařízení nastavte do normální polohy ( obr. 18) a vypněte čerpadlo plnicí stanice. Obr. 15 Plnicí stanice ve směšovací poloze Spusťte plnicí stanici (čerpadlo) a nemrznoucí směs nejméně dvě minuty promíchávejte. U každého okruhu opakujte následující body. Najednou plňte nemrznoucí směsí vždy pouze jednu smyčku. Během procesu mějte ventily ostatních okruhů uzavřené. Ventily plnicí stanice nastavte do polohy plnění a naplňte okruh nemrznoucí směsí ( obr. 16) I Obr. 18 Plnicí zařízení v normální poloze Sejměte hadice a izolujte plnicí zařízení. Použijete-li jiné vybavení, budete mj. potřebovat: čistou nádrž s kapacitou podle potřebného množství nemrznoucí směsi dodatečnou nádobu na zachycování znečištěné nemrznoucí směsi ponorné čerpadlo s filtrem, dopravovaný objem nejméně 6 m 3 /h, dopravní výška m dvě hadice, Ø 25 mm Obr. 16 Plnicí stanice v plnicí poloze Jakmile hladina kapaliny v doplňovací stanici klesne pod 25 %, zastavte čerpadlo, doplňte nemrznoucí směs a promíchejte ji. Poté, co byl okruh úplně naplněn a ze zpátečky již neuniká žádný vzduch, nechte čerpadlo dalších 60 minut běžet (kapalina musí být čirá a nesmí obsahovat žádné bublinky). 18 Logatherm WPS HT (2016/01)

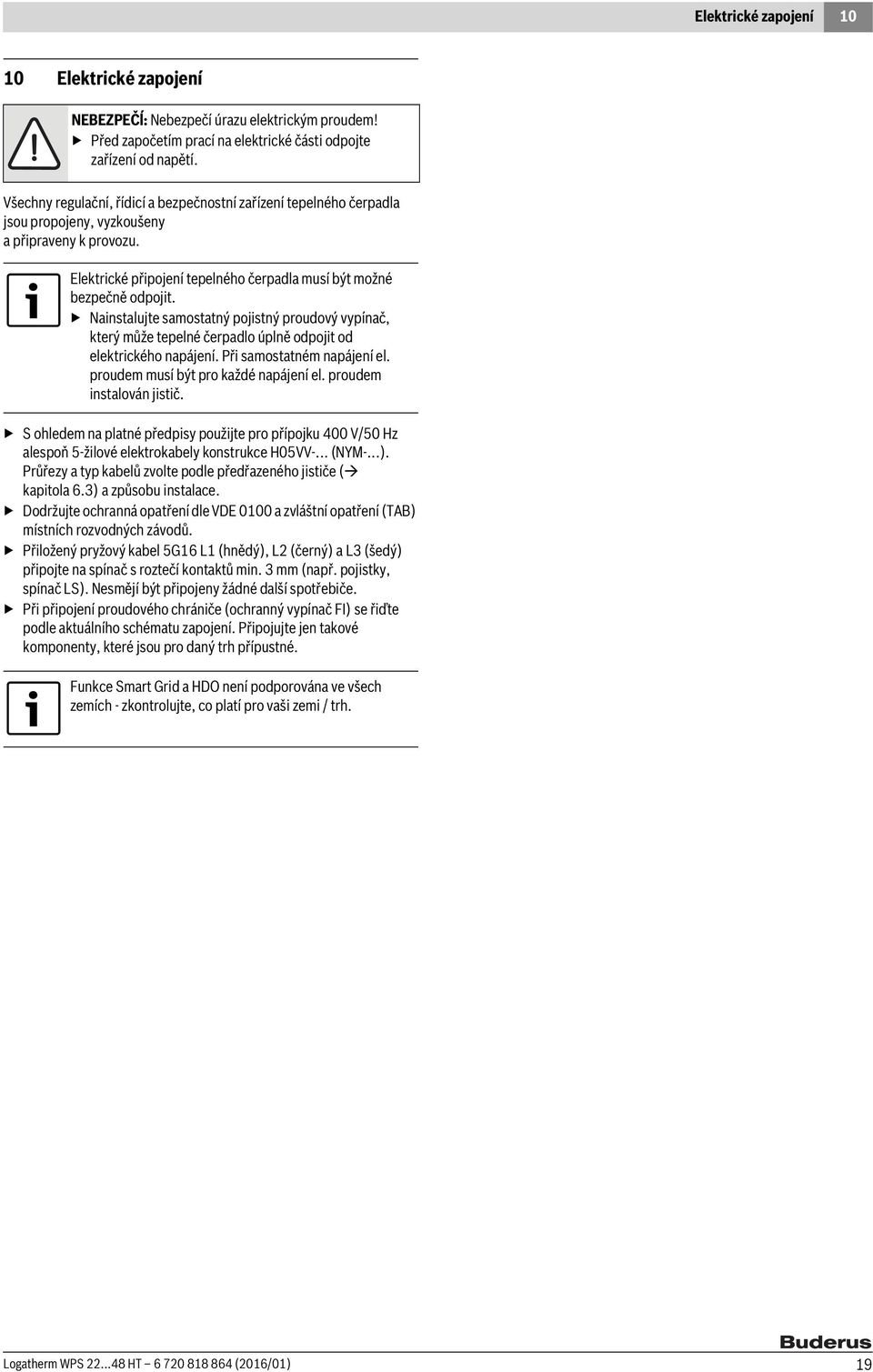

19 Elektrické zapojení Elektrické zapojení Všechny regulační, řídicí a bezpečnostní zařízení tepelného čerpadla jsou propojeny, vyzkoušeny a připraveny k provozu. NEBEZPEČĺ: Nebezpečí úrazu elektrickým proudem! Před započetím prací na elektrické části odpojte zařízení od napětí. Elektrické připojení tepelného čerpadla musí být možné bezpečně odpojit. Nainstalujte samostatný pojistný proudový vypínač, který může tepelné čerpadlo úplně odpojit od elektrického napájení. Při samostatném napájení el. proudem musí být pro každé napájení el. proudem instalován jistič. S ohledem na platné předpisy použijte pro přípojku 400 V/50 Hz alespoň 5-žilové elektrokabely konstrukce H05VV-... (NYM-...). Průřezy a typ kabelů zvolte podle předřazeného jističe ( kapitola 6.3) a způsobu instalace. Dodržujte ochranná opatření dle VDE 0100 a zvláštní opatření (TAB) místních rozvodných závodů. Přiložený pryžový kabel 5G16 L1 (hnědý), L2 (černý) a L3 (šedý) připojte na spínač s roztečí kontaktů min. 3 mm (např. pojistky, spínač LS). Nesmějí být připojeny žádné další spotřebiče. Při připojení proudového chrániče (ochranný vypínač FI) se řiďte podle aktuálního schématu zapojení. Připojujte jen takové komponenty, které jsou pro daný trh přípustné. Funkce Smart Grid a HDO není podporována ve všech zemích - zkontrolujte, co platí pro vaši zemi / trh. Logatherm WPS HT (2016/01) 19

20 10 Elektrické zapojení 10.1 Schéma elektrického připojení Elektroskříň tepelného čerpadla (22 28 kw) přehled I Obr. 19 Elektroskříň tepelného čerpadla (22 28 kw) přehled [F1] Jistič kompresoru 1 [F2] Jistič kompresoru 2 [F3 ] Jistič elektrického dohřevu [F4 ] Jistič tepelného čerpadla [F5 ] Jistič volitelného příslušenství [FM0 ] Ochrana proti přehřátí elektrického dohřevu [TR1 ] Transformátor 24 V DC [TR2 ] Transformátor 12 V DC [TR3 ] Transformátor 5 V DC [CUHP-IO] I/O-karta [K1, K2] Stykač kompresoru [K3, K4] Stykač elektrického dohřevu [K10] Relé vysokotlakého presostatu [K14-15 ] Relé softstartéru [Rego 5200] Skříňka regulátoru obslužné regulační jednotky [Q1, Q2] Softstartér (příslušenství) [X1] Připojovací svorky [V1] Filtr EMC 20 Logatherm WPS HT (2016/01)

21 Elektrické zapojení Elektrické napájení tepelného čerpadla (22 28 kw) Standardní provedení, jednoduché elektrické napájení Přípojky jsou z výrobního závodu zapojené pro společné napájení el. proudem. Připojení na N, L1, L2, L3 a na ochrannou zem. Alternativa B Elektrické napájení tepelného čerpadla lze rovněž uskutečňovat regulátorem HDO v nízkém tarifu. V blokovacím čase je jednotka Rego napájena proudem 1-fázově (L1) v normálním tarifu. Připojení na 2L1, 2N a na ochrannou zem. Rego signál se připojí prostřednictvím regulátoru HDO na svorky 302 a 319. Funkce Smart Grid (SG) se připojí na svorky 303 a 320. V blokačním čase je kontakt rozpojený. Je-li elektrický dohřev napájen i prostřednictvím vysokého tarifu, připojte jej na L1, L2, L3 a na ochrannou zem (viz obrázek). Odstraňte všechny můstky svorkovice I Obr. 20 Standardní provedení [1] Napájení tepelného čerpadla el. proudem Alternativa A Elektrické napájení tepelného čerpadla lze rovněž uskutečňovat regulátorem HDO v nízkém tarifu. V blokační době je jednotka Rego napájena proudem 1-fázově (L1) v normálním tarifu. Připojení na 2L1, 2N a na ochrannou zem. Rego signál se připojí prostřednictvím regulátoru HDO/EVU na svorky 302 a 319. Funkce Smart Grid (SG) se připojí na svorky 303 a 320. V blokačním čase je kontakt rozpojený. Můstky mezi N-2N a 2L1-L1 odstraňte. 5 4 Obr. 22 Obr. 19 Alternativa připojení B [1] Napájení tepelného čerpadla el. proudem [2] Napájení obslužné regulační jednotky [3] Napájení elektrického dohřevu [4] Signál HDO [5] Signál Smart Grid (SG) I I Obr. 21 Alternativa připojení A [1] Napájení tepelného čerpadla el. proudem [2] Napájení obslužné regulační jednotky [3] Signál HDO [4] Signál Smart Grid (SG) Logatherm WPS HT (2016/01) 21

22 10 Elektrické zapojení 10.2 Další schémata zapojení Vysvětlivky Přípojky Regin (I/O) Teplotní vstupy PT 1000: AI1 T0 Teplota topné vody AI2 TL1 Venkovní teplota AI3 TW1 Teplota v zásobníku teplé vody (IWS) AI4 TC2 Teplota akumulátoru tepla UI1 TC1 Výstup za elektrokotlem/teplota kotle UI2 TCO Teplota zpátečky teplého okruhu UI3 TR8 Teplota kapalného chladiva za ekonomizérem UI4 JR1 0 5 V kondenzační tlak Tab. 10 Beznapěťové digitální vstupy 24 V DC: DI1 PC1.SSM NC 1) Souhrnný alarm oběhové čerpadla topného systému DI2 I1 NO 2) HDO 1/EVU/Externí řízení 1 DI3 FM0 NC 1) Alarm elektrokotle (dohřevu) DI4 I3 NO 2) EVU 2 (HDO)/Externí řízení 2 Di5 AC0 NC 1) Souhrnný alarm čerpadla teplého okruhu DI6 AB3 NC 1) Souhrnný alarm čerpadla studeného okruhu DI7 FE1/AR1 NC 1) Pojistka řízení/alarm na softstartéru, kompresor 1 DI8 FE2/AR2 NC 1) Pojistka řízení/alarm na softstartéru, kompresor 2 Tab. 11 1) Normálně sepnuto 2) Normálně rozpojeno Analogové výstupy 0 10 V DC: AO1 WM0/EMO Směšovač pro dohřev, otopná tělesa/řízení výkonu elektrokotle A02 Rezerva AO3 Rezerva AO4 PC0 Čerpadlo teplého okruhu AO5 PB3 Čerpadlo studeného okruhu Tab. 12 Digitální výstupy 230 V AC: DO1 PC0 Elektrické napájení čerpadla teplého okruhu DO2 EE1/EM0 Start dohřevu/elektrokotle stupeň 1/ DO3 EE2 Elektrokotel stupeň 2/čerpadlo/elektrický dohřev pro termickou dezinfekci v IWS DO4 VW1 3-cestný ventil vytápění/teplá voda Tab. 13 Přípojky I/O karty Teplotní vstupy NTC: I10 TR5 R0 1) Teplota sání I11 TR2 R0 1) Teplota nasávaného plynu vstřikování chladiva I12 TR3 R40 2) Teplota kapalného chladiva před ekonomizérem I13 TB0 R0 1) Teplota zpátečky studeného okruhu I14 TR7 R80 3) Teplota horkého plynu kompresor 2 I15 TC3 R40 2) Teplota výstupu teplého okruhu z kondenzátoru I16 TR6 R80 3) Teplota horkého plynu kompresor 1 I17 TB1 R0 1) Teplota studeného okruhu výstup I19 JR0 0 5 V Výparný tlak I18 JR2 0 5 V Vstřikovací tlak Tab. 15 1) Čidlo optimalizováno pro teploty cca 0 2) Čidlo optimalizováno pro teploty cca 40 3) Integrované čidlo teploty horkého plynu TR6/TR7 pro 38/48 kw a R80 pro 22/ 28 kw Analogové výstupy (230 V): I50 ME1 Provozní indikace pro kompresor 1 I51 ME2 Provozní indikace pro kompresor 2 I52 MR1 Vysokotlaký presostat Tab. 16 Analogové výstupy PWM: PWM11 PC0 Otáčky čerpadla teplého okruhu Tab. 17 Digitální výstupy 230 V AC: O50 ER1 Start kompresoru 1 O51 PB3 Start čerpadla studeného okruhu O52 ER2 Start kompresoru 2 O53 ER3 Vstřikování chladiva, elektromagnetický ventil 1 O54 ER4 Vstřikování chladiva, elektromagnetický ventil 2 Tab V regulátor krokového motoru, jednopólový O17-20 VR2 Vstřikovací ventil chladiva O13-16 VR1 Expanzní ventil Tab. 19 Beznapěťové digitální výstupy (invertováno) DO5 PC1 Oběhové čerpadlo topného systému DO6 PM1/PW2 Oběhové čerpadlo kotle/cirkulační čerpadlo TV DO7 SSM Souhrnný alarm (A/AB) Tab Logatherm WPS HT (2016/01)

23 Elektrické zapojení Schéma externích přípojek tepelného čerpadla (22 28 kw) I Obr. 23 Schéma externích přípojek tepelného čerpadla (22 28 kw) [PC1] Čerpadlo topného systému [PM1/PW2] Oběhové čerpadlo kotle/cirkulační čerpadlo TV [SSM] Souhrnný alarm Zatížení na beznapěťové regulaci digitálních výstupů D05-D07 smí činit max. 2 ampéry. Elektrické napájení lze uskutečňovat přes jistič F5 a svorku 3L1. Je-li zapotřebí více než 2 A, může se uskutečnit samostatné elektrické napájení. Logatherm WPS HT (2016/01) 23

24 10 Elektrické zapojení Schéma externích přípojek tepelného čerpadla (22 28 kw) I Obr. 24 Schéma externích přípojek tepelného čerpadla (22 28 kw) [PC1.SSM] Souhrnný alarm oběhové čerpadlo topného systému [I1] Externí vstup HDO 1 [FM0] Hlídač průtoku/alarm dohřevu [I3] Externí vstup HDO 2 [VM0/EM0] Směšovač pro dohřev popř. otopná tělesa/řízení výkonu elektrokotle se směšovačem [T0] Čidlo teploty topné vody [TL1] Venkovní čidlo [TW1] Čidlo teploty teplé vody [TC2] Teplota akumulátoru tepla 24 Logatherm WPS HT (2016/01)

25 Elektrické zapojení Provozní schéma zapojení tepelného čerpadla (22 28 kw) I Obr. 25 Provozní schéma zapojení tepelného čerpadla (22 28 kw) se stykačem (K1/K2) [E1] Kompresor 1 [E2] Kompresor 2 [EE] Elektrický dohřev [F1] Jistič kompresoru 1 [F2] Jistič kompresoru 2 [F3] Jistič elektrického dohřevu [F4] Jistič tepelného čerpadla [F5] Jistič volitelného příslušenství [K1] Stykač kompresoru 1 [K2] Stykač kompresoru 2 [V1] Filtr EMC Logatherm WPS HT (2016/01) 25

26 10 Elektrické zapojení Provozní schéma zapojení tepelného čerpadla (22 28 kw) I Obr. 26 Provozní schéma zapojení tepelného čerpadla (22 28 kw) se softstartérem (Q1/Q2) [E1] Kompresor 1 [E2] Kompresor 2 [EE] Elektrický dohřev [F1] Jistič kompresoru 1 [F2] Jistič kompresoru 2 [F3] Jistič elektrického dohřevu [F4] Jistič tepelného čerpadla [F5] Jistič volitelného příslušenství [Q1, Q2] Softstartér (příslušenství) [V1] Filtr EMC 26 Logatherm WPS HT (2016/01)

27 Elektrické zapojení Schéma zapojení tepelného čerpadla (22 28 kw) I Obr. 27 Schéma zapojení pro provozní proud tepelného čerpadla (22 28 kw) se souhrnným alarmem pro softstartér (AR1/AR2) [PC1.SSM] Souhrnný alarm oběhového čerpadla topného systému [TR8] Teplota kapalného chladiva za ekonomizérem [I1] HDO 1/EVU/Externí řízení 1 [JR1] 0 5 V kondenzační tlak [FM0] Alarm dohřevu [2] Interní komunikace [I3] HDO 2/EVU/Externí řízení 2 [6] Externí komunikace (kaskáda, multiregulátor) [AC0] Souhrnný alarm čerpadla teplého okruhu [AB3] Souhrnný alarm čerpadla studeného okruhu [VM0/EM0] Směšovač pro dohřev popř. otopná tělesa/řízení výkonu elektrokotle se směšovačem [AR1] Souhrnný alarm softstartéru 1 [AR2] Souhrnný alarm softstartéru 2 [PC0] Čerpadlo teplého okruhu [PB3] Čerpadlo studeného okruhu [T0] Čidlo teploty topné vody [TL1] Venkovní čidlo [TW1] Čidlo teploty teplé vody [TC2] Teplota akumulátoru tepla/kotle [TC1] Výstup za elektrokotlem/teplota kotle [TC0] Teplota zpátečky teplého okruhu Logatherm WPS HT (2016/01) 27

28 10 Elektrické zapojení Schéma zapojení tepelného čerpadla (22 28 kw) I Obr. 28 Schéma zapojení tepelného čerpadla (22 28 kw) s jističem řízení (FE1/FE2) [PC1.SSM] Souhrnný alarm oběhového čerpadla topného systému [TR8] Teplota kapalného chladiva za ekonomizérem [I1] HDO 1/EVU/Externí řízení 1 [JR1] 0 5 V kondenzační tlak [FM0] Alarm dohřevu [2] Interní komunikace [I3] HDO 2/EVU/Externí řízení 2 [6] Externí komunikace (kaskáda, multiregulátor) [AC0] Souhrnný alarm čerpadla teplého okruhu [AB3] Souhrnný alarm čerpadla studeného okruhu [VM0/EM0] Směšovač pro dohřev popř. otopná tělesa/řízení výkonu elektrokotle se směšovačem [FE1] Jistič řízení kompresoru 1 [FE2] Jistič řízení kompresoru 2 [PC0] Čerpadlo teplého okruhu [PB3] Čerpadlo studeného okruhu [T0] Čidlo teploty topné vody [TL1] Venkovní čidlo [TW1] Teplota teplé vody [TC2] Teplota akumulátoru tepla/kotle [TC1] Výstup za elektrokotlem/teplota kotle [TC0] Teplota zpátečky teplého okruhu 28 Logatherm WPS HT (2016/01)

29 Elektrické zapojení Schéma zapojení tepelného čerpadla (22 28 kw) A B I Obr. 29 Provozní schéma zapojení tepelného čerpadla (22 28 kw) se softstartérem (Q1/Q2) [A] Tovární připojení [MR1] Vysokotlaký presostat [B] Připojení při instalaci/příslušenství [ER1] Start kompresoru 1 [P = 5] 48kW tepelné čerpadlo [ER2] Start kompresoru 2 [P = 6] 38kW tepelné čerpadlo [ER3] Vstřikování chladiva, elektromagnetický ventil 1 [P = 7] 28kW tepelné čerpadlo [ER4] Vstřikování chladiva, elektromagnetický ventil 2 [P = 8] 22kW tepelné čerpadlo [F50] Pojistka 6,3 A [A = 0] Standardní nastavení [PB3] Čerpadlo studeného okruhu [JR0] Čidlo výparného tlaku [Jr2] Čidlo vstřikového tlaku [TB0] Teplota zpátečky studeného okruhu [TB1] Teplota výstupu studeného okruhu [TC3] Teplota výstupu teplého okruhu z kondenzátoru [TR2] Teplota nasávaného plynu vstřikování chladiva [TR3] Teplota kapalného chladiva před ekonomizérem [TR5] Teplota sání [TR6] Teplota horkého plynu kompresor 1 [TR7] Teplota horkého plynu kompresor 2 [VR1] Expanzní ventil [VR2] Vstřikovací ventil chladiva [ME1] Provozní indikace kompresor 1 [ME2] Provozní indikace kompresor 2 [Q1/Q2] Softstartér [1] Provozní napětí, 230 V~ [2] Modbus k elektronické skříňce Rego [3] 12 V DC od síťové jednotky Logatherm WPS HT (2016/01) 29

30 10 Elektrické zapojení Schéma zapojení tepelného čerpadla (22 28 kw) A B I Obr. 30 Schéma zapojení tepelného čerpadla (22 28 kw) se stykačem (K1/K2) [A] Tovární připojení [MR1] Vysokotlaký presostat [B] Připojení při instalaci/příslušenství [ER1] Start kompresoru 1 [P = 5] 48kW tepelné čerpadlo [ER2] Start kompresoru 2 [P = 6] 38kW tepelné čerpadlo [ER3] Vstřikování chladiva, elektromagnetický ventil 1 [P = 7] 28kW tepelné čerpadlo [ER4] Vstřikování chladiva, elektromagnetický ventil 2 [P = 8] 22kW tepelné čerpadlo [F50] Pojistka 6,3 A [A = 0] Standardní nastavení [PB3] Čerpadlo studeného okruhu [JR0] Čidlo výparného tlaku [JR2] Čidlo vstřikového tlaku [TB0] Teplota zpátečky studeného okruhu [TB1] Teplota výstupu studeného okruhu [TC3] Teplota výstupu teplého okruhu z kondenzátoru [TR2] Teplota nasávaného plynu vstřikování chladiva [TR3] Teplota kapalného chladiva před ekonomizérem [TR5] Teplota sání [TR6] Teplota horkého plynu kompresor 1 [TR7] Teplota horkého plynu kompresor 2 [VR1] Expanzní ventil [VR2] Vstřikovací ventil chladiva [ME1] Provozní indikace kompresor 1 [ME2] Provozní indikace kompresor 2 [K1/K2] Stykač [1] Provozní napětí, 230 V~ [2] Modbus k elektronické skříňce Rego [3] 12 V DC od síťové jednotky 30 Logatherm WPS HT (2016/01)

31 Elektrické zapojení Schéma zapojení tepelného čerpadla (22 28 kw) 1a 1b I Obr. 31 Schéma zapojení kw [F4] Jistič tepelného čerpadla [FM0] Ochrana proti přehřátí elektrického dohřevu [EE1/EM0] Elektrokotel stupeň 1/start dohřevu [EE2] Elektrokotel stupeň 2 [TR1] Transformátor 24 V DC [TR2] Transformátor 12 V DC [TR3] Transformátor 5 V DC [Q1, Q2] Softstartér (příslušenství) [K3, K4] Stykač pro elektrický dohřev, stupeň 1, 2 [K14, K15] Relé alarmu se softstartérem (jinak prázdná místa pro zasunutí 1a/1b) [Rego] Elektronická skříňka Rego Logatherm WPS HT (2016/01) 31

32 10 Elektrické zapojení Elektroskříň tepelného čerpadla (38 48 kw) přehled I Obr. 32 Elektroskříň tepelného čerpadla (38 48 kw) přehled [F1] Jistič kompresoru 1 [F2] Jistič kompresoru 2 [F3 ] Jistič tepelného čerpadla [F4 ] Jistič volitelného příslušenství [TR1 ] Transformátor 24 V DC [TR2 ] Transformátor 12 V DC [TR3 ] Transformátor 5 V DC [CUHP-IO] I/O-karta [K1, K2] Stykač kompresoru [K10] Relé vysokotlakého presostatu [K11-K12 ] Relé externího dohřevu, stupeň 1 2 [K13] Relé čerpadla studeného okruhu [K14-K15] Relé softstartéru [Rego 5200] Skříňka regulátoru obslužné regulační jednotky [Q1, Q2] Softstartér (příslušenství) [X1] Připojovací svorky [V1] Filtr EMC 32 Logatherm WPS HT (2016/01)

33 Elektrické zapojení Elektrické napájení tepelného čerpadla (38 48 kw) Standardní provedení, jednoduché elektrické napájení Přípojky jsou z výrobního závodu zapojené pro společné napájení el. proudem. Připojení na N, L1, L2, L3 a na ochrannou zem I Obr. 33 Standardní provedení [1] Napájení tepelného čerpadla el. proudem Alternativa A Elektrické napájení tepelného čerpadla lze rovněž uskutečňovat regulátorem HDO v nízkém tarifu. V blokovacím čase je jednotka Rego napájena proudem 1-fázově (L1) v normálním tarifu. Připojení na 2L1, 2N a na ochrannou zem. Rego signál se připojí prostřednictvím regulátoru HDO na svorky 302 a 319. Funkce Smart Grid (SG) se připojí na svorky 303 a 320. V blokačním čase je kontakt rozpojený. Můstky mezi N-2N a 2L1-L1 odstraňte I Obr. 34 Alternativa připojení A [1] Napájení tepelného čerpadla el. proudem [2] Napájení obslužné regulační jednotky [3] Signál HDO/EVU [4] Signál Smart Grid (SG) Logatherm WPS HT (2016/01) 33

34 10 Elektrické zapojení Schéma externích přípojek tepelného čerpadla (38 48 kw) F I Obr. 35 Schéma externích přípojek tepelného čerpadla (38 48 kw) [PC1] Čerpadlo topného systému [PM1/PW2] Oběhové čerpadlo kotle/cirkulační čerpadlo TV [SSM] Souhrnný alarm Zatížení na beznapěťové regulaci digitálních výstupů D05-D07 smí činit max. 2 ampéry. Elektrické napájení lze uskutečňovat přes jistič F4 a svorku 3L1. Je-li zapotřebí více než 2 A, může se uskutečnit samostatné elektrické napájení. 34 Logatherm WPS HT (2016/01)

35 Elektrické zapojení Schéma externích přípojek tepelného čerpadla (38 48 kw) I Obr. 36 Schéma externích přípojek tepelného čerpadla (38 48 kw) [PC1.SSM] [I1] [FM0] [I3] [VM0/EM0] [VW1] [T0] [TL1] [TW1] [TC2] Souhrnný alarm oběhového čerpadla topného systému Externí vstup HDO 1/EVU Hlídač průtoku/alarm dohřevu Externí vstup HDO 2/EVU Směšovač pro dohřev, otopná tělesa/řízení výkonu elektrokotle 3-cestný ventil Čidlo teploty topné vody Venkovní čidlo Čidlo teploty teplé vody Teplota akumulátoru tepla Logatherm WPS HT (2016/01) 35

36 10 Elektrické zapojení Provozní schéma zapojení tepelného čerpadla (38 48 kw) I Obr. 37 Provozní schéma zapojení tepelného čerpadla (38 48 kw) se stykačem (K1/K2) [E1] Kompresor 1 [E2] Kompresor 2 [EE] Elektrický dohřev [F1] Jistič kompresoru 1 [F2] Jistič kompresoru 2 [F3] Jistič tepelného čerpadla [F4] Jistič volitelného příslušenství [K1] Stykač kompresoru 1 [K2] Stykač kompresoru 2 [V1] Filtr EMC 36 Logatherm WPS HT (2016/01)

37 Elektrické zapojení Provozní schéma zapojení tepelného čerpadla (38 48 kw) I Obr. 38 Provozní schéma zapojení tepelného čerpadla (38 48 kw) se softstartérem (Q1/Q2) [E1] Kompresor 1 [E2] Kompresor 2 [F1] Jistič kompresoru 1 [F2] Jistič kompresoru 2 [F3] Jistič tepelného čerpadla [F4] Jistič volitelného příslušenství [Q1, Q2] Softstartér (příslušenství) [V1] Filtr EMC Logatherm WPS HT (2016/01) 37

38 10 Elektrické zapojení Schéma zapojení tepelného čerpadla (38 48 kw) I Obr. 39 Schéma zapojení pro provozní proud tepelného čerpadla (38 48 kw) se souhrnným alarmem pro softstartér (AR1/AR2) [PC1.SSM] Souhrnný alarm oběhového čerpadla topného systému [TR8] Teplota kapalného chladiva za ekonomizérem [I1] HDO 1/EVU/Externí řízení 1 [JR1] 0 5 V kondenzační tlak [FM0] Alarm dohřevu [2] Interní komunikace [I3] HDO 2/EVU/Externí řízení 2 [5] 5 V DC z TR3 [AC0] Souhrnný alarm čerpadla teplého okruhu [6] Externí komunikace (kaskáda, multiregulátor) [AB3] Souhrnný alarm čerpadla studeného okruhu [VM0/EM0] Směšovač pro dohřev, otopná tělesa/řízení výkonu elektrokotle se směšovačem [AR1] Souhrnný alarm softstartéru 1 [AR2] Souhrnný alarm softstartéru 2 [PC0] Čerpadlo teplého okruhu [PB3] Čerpadlo studeného okruhu [T0] Čidlo teploty topné vody [TL1] Venkovní čidlo [TW1] Teplota teplé vody [TC2] Teplota akumulátoru tepla/kotle [TC1] Výstup za elektrokotlem/teplota kotle [TC0] Teplota zpátečky teplého okruhu 38 Logatherm WPS HT (2016/01)
