Allplan 2015 Novinky v programu Allplan 2015

Rozměr: px
Začít zobrazení ze stránky:

Download "Allplan 2015 Novinky v programu Allplan 2015"

Transkript

1 Allplan 2015 Novinky v programu Allplan 2015

2

3 Tato dokumentace byla vytvořena s nejvyšší mírou pečlivosti; jakákoliv záruka je však vyloučena. Dokumentace společnosti Nemetschek Allplan Systems GmbH se vztahuje zásadně na kompletní rozsah funkce programu i v případě, že některé části programu nebyly zakoupeny. Pokud popis a program nejsou v souladu, platí nabídky a programové řádky uvedené v programu. Obsah tohoto dokumentu může být změněn bez předchozího oznámení. Tento dokument nebo jeho části nesmějí být bez výslovného souhlasu společnosti Nemetschek Allplan Systems GmbH rozmnožovány nebo poskytovány třetím osobám, přičemž nezáleží na způsobu a prostředcích, zda se tak děje elektronickou cestou nebo mechanicky. Allfa je chráněná značka společnosti Nemetschek Allplan Systems GmbH, Mnichov. Allplan je registrovaná značka společnosti Nemetschek AG, München. Adobe a Acrobat PDF Library jsou značky, resp. registrované značky Adobe Systems Incorporated. AutoCAD, DXF a 3D Studio MAX jsou značky nebo registrované značky společnosti Autodesk Inc. San Rafael, CA. BAMTEC je registrovaná značka fy. Häussler, Kempten. Microsoft a Windows a Windows Vista jsou značky nebo registrované značky společnosti Microsoft Corporation. MicroStation je registrovaná značka společnosti Bentley Systems, Inc. Části tohoto produktu byly vyvinuty pomocí nástroje LEADTOOLS, (c) LEAD Technologies, Inc. Všechna práva vyhrazena. Části tohoto produktu byly vyvinuty za použití Xerces Bibliothek od 'The Apache Software Foundation'. Části tohoto produktu byly vytvořeny pomocí knihovny fyireporting od fyireporting Software LLC; jsou uvolněné pod licencí Apache Software, verze 2. Balíčky update Allplan byly vytvořeny za použití 7-Zip, (c) Igor Pavlov. CineRender, Render-Engine a části uživatelské dokumentace Copyright 2014 MAXON Computer GmbH. Všechna práva vyhrazena. Všechny další (registrované) značky jsou majetkem příslušných vlastníků. Nemetschek Allplan Systems GmbH, Mnichov. Všechna práva vyhrazena - All rights reserved. 1. Vydání, červenec 2014 Dokument č. 150deu01m01-1-TD0714

4

5 Novinky v programu Allplan 2015 Obsah i Obsah Novinky v Allplanu Vítejte!... 1 Základní informace... 2 Struktura stavby a odvození... 2 Struktury projektu nahrazeny šablonami projektu... 4 Nová volba u Změnit status hladiny... 5 Fillingy ploch na zamčených hladinách... 5 Soubor NDW jako obecný XRef... 6 Zlepšení správy knihoven MicroStation... 6 Výběr fólií pomocí mezerníku... 6 Vylepšení vyhledávání v nápovědě Allplan... 7 Zpracování plánu... 8 Oblast výstupu plánů... 8 Plot-profil pro nové plány... 9 Export PDF jako obrázku Export PDF ve vyšší kvalitě Předefinování fillingů ploch Přesouvání elementů plánu pomocí techniky Drag&Drop Možnost výběru při přebírání viditelnosti hladin Architektura Nové architektonické SmartPart Novinky u stavebních dílů Ostění částečně vně D modelování Extrudování pomocí další volby Vizualizace... 30

6 ii Obsah Allplan 2015 Převod nových povrchů do předchozích verzí Obnovování v módu otáčení Zlepšené ovládání Novinky u typů pohledů Vyztužování BIM Workflow Lokalizace Přání zákazníků Novinky v Allplanu Vítejte! Prezentace Grafické okno různé typy pohledů Vylepšení nastavování okolních podmínek Vylepšení možností nastavení u povrchů Rozšířené a vylepšené nastavení světel Kamera a film Interaktivní rendrování v reálném čase CINEMA 4D GI Renderer Kde co najít? Vizualizace a grafická karta Novinky v oblasti Stíny Okna a dveře SmartParts Nový SmartPart Zastínění Nové parametry pro SmartPart Okno a SmartPart Dveře Nové Parametry pro SmartPart Zastínění Různé přidělení hladin pro 2D a 3D Nové reporty pro SmartParts Další novinky v oblasti architektury Vyztužování

7 Novinky v programu Allplan 2015 Obsah iii Nový modul Stavby mostů a základů Modifikace pomocí úchopů Všeobecně platné parametry zobrazení Bodové uložení pro výztuž 2D Mezioborová spolupráce Certifikovaný import IFC do programu Allplan Vylepšení při digitálním zasílání plánů Další novinky v základní oblasti Správa projektu Použití šablon projektu Uspořádání projektu ve složce Standard (\Etc) Instalace Vyřazení 32bitové verze Zjednodušení konfigurace pro automatickou aktualizaci Oblast Rozložení plánu a tisk Nová volba ke stanovení faktoru zvětšení Rozsah výstupu plánů XRefy ve výstupu plánů Funkční rozsah ve vícenásobném výstupu Kvalita výstupu při exportu PDF Nová úprava náhledu tisku Index

8 iv Obsah Allplan 2015

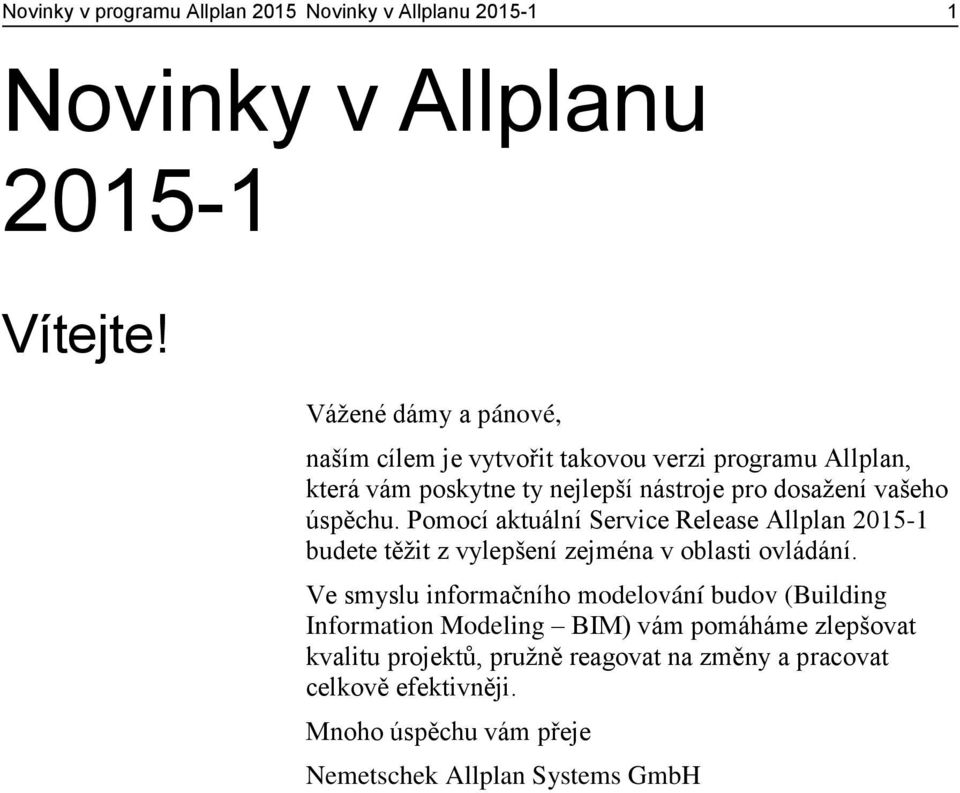

9 Novinky v programu Allplan 2015 Novinky v Allplanu Novinky v Allplanu Vítejte! Vážené dámy a pánové, naším cílem je vytvořit takovou verzi programu Allplan, která vám poskytne ty nejlepší nástroje pro dosažení vašeho úspěchu. Pomocí aktuální Service Release Allplan budete těžit z vylepšení zejména v oblasti ovládání. Ve smyslu informačního modelování budov (Building Information Modeling BIM) vám pomáháme zlepšovat kvalitu projektů, pružně reagovat na změny a pracovat celkově efektivněji. Mnoho úspěchu vám přeje Nemetschek Allplan Systems GmbH

10 2 Základní informace Allplan 2015 Základní informace Struktura stavby a odvození V dialogu Otevřít a aktivovat, karta Struktura stavby, můžete nyní samostatně aktivovat obě části Struktura stavby (levá strana) a Odvození struktury stavby (pravá strana). Pokud jste dosud v Odvození struktury stavby nastavili fólii na Aktivní, pak se aktivní fólie v Struktura stavby vlevo přepla automaticky na Aktivní na pozadí. To je důležité v případě, pokud pracujete současně na obou stranách. To je však nutné v malém množství případů. Pokud nyní před aktivací fólií deaktivujete druhou stranu, pak zde zůstane stav aktivace fólií kompletně zachován. Pokud naopak aktivujete nebo deaktivujete zaškrtávací políčko úrovně struktury projektu, ovlivní to zaškrtávací políčka všech nižších úrovní struktury. Dvojité kliknutí ve sloupci Výška Pokud nyní dvakrát kliknete ve struktuře stavby na libovolné místo ve sloupcích Výška nahoře a Výška dole, otevře se dialog Přiřadit roviny. Dialog můžete také i nadále otevírat přes kontextové menu sloupců.

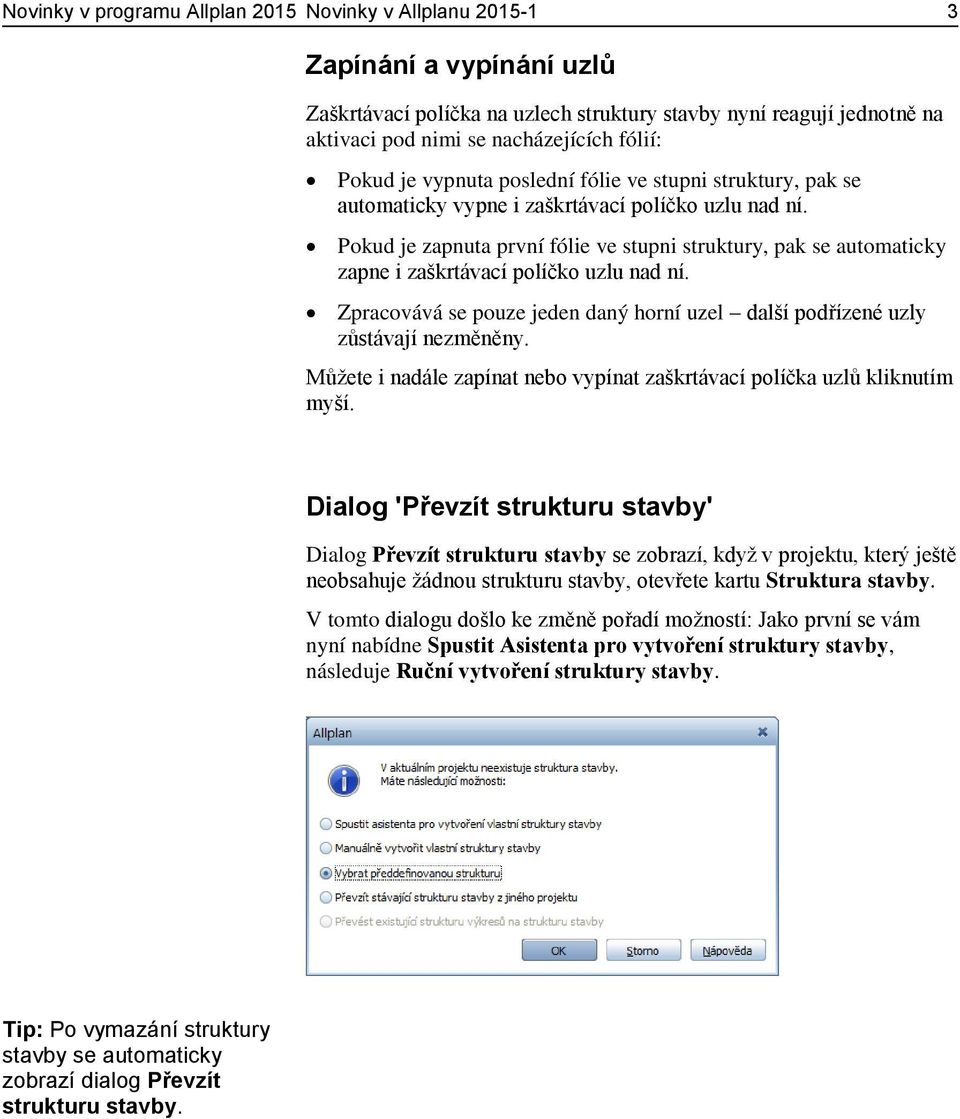

11 Novinky v programu Allplan 2015 Novinky v Allplanu Zapínání a vypínání uzlů Zaškrtávací políčka na uzlech struktury stavby nyní reagují jednotně na aktivaci pod nimi se nacházejících fólií: Pokud je vypnuta poslední fólie ve stupni struktury, pak se automaticky vypne i zaškrtávací políčko uzlu nad ní. Pokud je zapnuta první fólie ve stupni struktury, pak se automaticky zapne i zaškrtávací políčko uzlu nad ní. Zpracovává se pouze jeden daný horní uzel další podřízené uzly zůstávají nezměněny. Můžete i nadále zapínat nebo vypínat zaškrtávací políčka uzlů kliknutím myší. Dialog 'Převzít strukturu stavby' Dialog Převzít strukturu stavby se zobrazí, když v projektu, který ještě neobsahuje žádnou strukturu stavby, otevřete kartu Struktura stavby. V tomto dialogu došlo ke změně pořadí možností: Jako první se vám nyní nabídne Spustit Asistenta pro vytvoření struktury stavby, následuje Ruční vytvoření struktury stavby. Tip: Po vymazání struktury stavby se automaticky zobrazí dialog Převzít strukturu stavby.

12 4 Základní informace Allplan 2015 U volby Vybrat předem připravenou strukturu stavby nyní obdržíte výběrový seznam a nemusíte již přecházet k místu uložení struktur. Struktury projektu nahrazeny šablonami projektu Struktury projektu dodávané společně s programem Allplan byly zrušeny a jsou nahrazeny šablonami projektu. Již není možné vytvářet vlastní struktury projektu a stávající struktury projektu se již nezobrazují. Díky tomu je možné urychlit vytváření nového projektu: Poslední dialog nyní již není nutný a je zrušen. Vymazat projekty Ke zrychlení došlo také při mazání projektů: Před vymazáním musíte nyní potvrdit pouze jedno hlášení, dříve to byla dvě.

13 Novinky v programu Allplan 2015 Novinky v Allplanu Nová volba u Změnit status hladiny V nabídce Změnit status hladiny máte nyní k dispozici další volbu: Aktuální hladina viditelné zamčené, neviditelné zůstávají Tato volba nastaví hladinu označeného elementu jako hladinu aktuální a všechny ostatní viditelné hladiny (kromě standardní hladiny) na viditelné, zamčené. Hladiny se stavem neviditelné, zamčené se nemění. Fillingy ploch na zamčených hladinách Ke zobrazení fillingů ploch na zamčených hladinách se nyní používá nastavení v Nastavení, strana Zobrazení. Díky tomu se chová jako zobrazení fillingů ploch na pasivních fóliích. Pokud je v dialogu Hladina aktivovaná volba Zobrazit elementy v zamčených hladinách jednou barvou, je zde stanovená barva použitá jako pasivní barva.

14 6 Základní informace Allplan 2015 Soubor NDW jako obecný XRef Zlepšení správy knihoven MicroStation Výběr fólií pomocí mezerníku Změna zobrazení stylových ploch na základě změny stylu plánu se nyní zohledňuje také v souborech NDW, které byly na fólii vloženy jako obecné XRefy. Předpokladem proto je, aby byl styl plánu zvolený ve fólii také k dispozici v souboru NDW. Pokud tomu tak není, zobrazí se stylové plochy tak, jak byly zobrazeny při ukládání souboru NDW. Aby tak bylo možné fólie používat nad rámec celého projektu, uložte je pomocí funkce Uložit kopii jako... jako soubor NDW a dbejte na to, aby byly rozsah a nastavení dostupných stylů plánů identické. Zobrazení stylových ploch v obecném XRef s identickými styly plánů probíhá vždy podle nastavení souboru NDW. Poznámka: Změny stavu hladin nejsou v obecných XRef i nadále zohledňovány. Zde se stále používá stav dostupný při ukládání souboru NDW. Při výměně dat s MicroStation V8 jste mohli nastavit cestu, kterou se bude vyhledávat knihovny MicroStation (*.dgnlib) a buňky knihovny MicroStation (*.cel). Všechny knihovny, které se na této cestě nacházejí, se používaly v abecedním pořadí. Nyní si můžete sami určovat soubory knihovny, které chcete používat, a pořadí, ve kterém se mají soubory zpracovávat, a pořadí ukládat do oblíbené složky. Klikněte proto na kartě Microstation V8 specifické na rozšířená správa zdrojů. V dialogu Výběr fólie, který lze otevřít z mnoha funkcí, jako např. Zkopírovat, přesunout data z fólie/plánu nebo Kopírovat a převést elementy napříč fóliemi, můžete pro rychlé vyhledávání zadat číslo fólie nalezená fólie však prostřednictvím hledání ještě není zvolená. Doposud jste poté museli fólii zvolit kliknutím myši. Nyní můžete nechat vaši ruku ležet na klávesnici: K volbě stačí stisknout MEZERNÍK.

15 Novinky v programu Allplan 2015 Novinky v Allplanu Vylepšení vyhledávání v nápovědě Allplan Vyhledávání v nápovědě Allplan bylo vylepšeno. Pokud je v Hledat do pole vyhledávání zadán více než jeden pojem, postupuje se nyní podle následujících kritérií: Je-li vyhledávaných pojmů více, zobrazují se témata, která obsahují všechny vyhledávané pojmy v libovolném pořadí. Pokud dáte vyhledávané pojmy do uvozovek, zobrazí se vám témata, která obsahují všechny vyhledávané pojmy v zadaném pořadí. Pokud chcete vyhledat témata, která slovo neobsahují, použijte znak -. Zadejte například Pracovní skupina -online, pokud chcete hledat témata, která obsahují slovo Pracovní skupina, ale neobsahují slovo Online. Pomocí volby Hledat části slov se zobrazí i výsledky, ve kterých je vyhledávaný pojem částí slova.

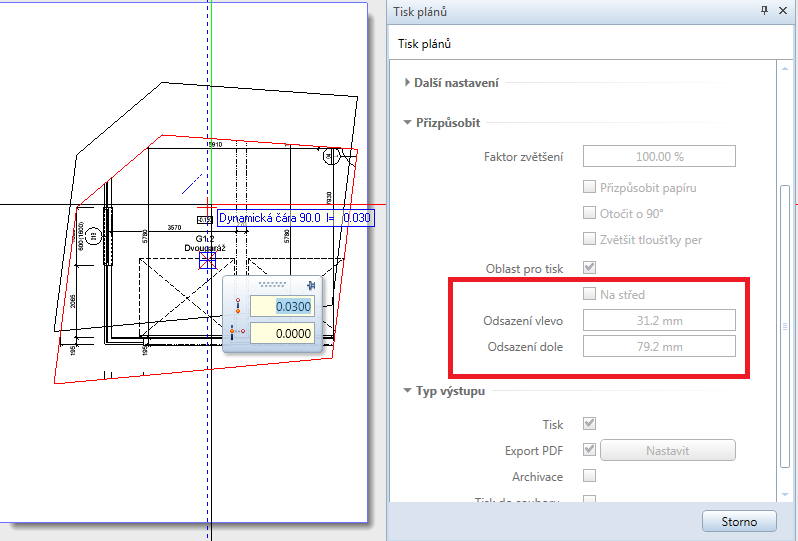

16 8 Zpracování plánu Allplan 2015 Zpracování plánu Oblast výstupu plánů Pokud je ve funkci Tisk plánů vybrán pro tisk pouze aktuální plán, můžete nyní stanovit oblast výstupu a provést jeho tisk podle nastavení v oblasti Typ výstupu. Klikněte proto v oblasti Přizpůsobit v Oblast výstupu na tlačítko Zadat a určete požadovanou oblast tak, že kliknete na rohové body libovolného polygonu. Pokud definujete pouze dva body, vytvoří se obdélníková oblast. Po stanovení oblasti výstupu se údaje nacházející se mimo oblast skryjí a vytvoří se stránka s parametry nastavené tiskárny. Chcete-li stanovit polohu oblasti výstupu, aktivujte volbu Na střed nebo zadejte vzdálenost levého dolního rohového bodu min/max-boxu od levého dolního rohového bodu potisknutelné plochy. Alternativně lze aktivovat oblast výstupu kliknutím na něj a jeho intuitivním posunutím pomocí úchopu.

17 Novinky v programu Allplan 2015 Novinky v Allplanu Plot-profil pro nové plány Stanovte jako obvykle dostupná nastavení výstupu a přizpůsobte zejména formát papíru oblasti výstupu (tlačítko v oblasti Nastavení) nebo oblast výstupu přizpůsobte papíru (volba Přizpůsobit papíru v oblasti Přizpůsobit). Poté stanovte v oblasti Typ výstupu rozsah tisku a spusťte tisk. Veškerá nastavení provedená po stanovení oblasti výstupu se opět vrátí na původní hodnotu. Aby pro přiřazování jednotného plot-profilu nebylo nutné vybírat každý plán jednotlivě, můžete od verze 2014 v dialogu Otevřít a aktivovat: Plány přiřazovat pomocí kontextového menu několika označeným plánům plot-profil z libovolného adresáře. Nyní je navíc pro nové plány přednastaven plot-profil naposledy zvoleného plánu.

18 10 Zpracování plánu Allplan 2015 Export PDF jako obrázku Abyste okamžitě poznali, jak se projeví aktivace volby, jsou nyní parametry, které nejsou v tomto případě zohledněny, zobrazeny šedě. Protože je zobrazení v typech pohledů Skryté hrany, Animace a Skica provedeno jako obrázek, je nyní mimoto pro výstup těchto dat ve funkci Náhled tisku automaticky nastavena tato volba jako aktivní a nelze ji změnit.

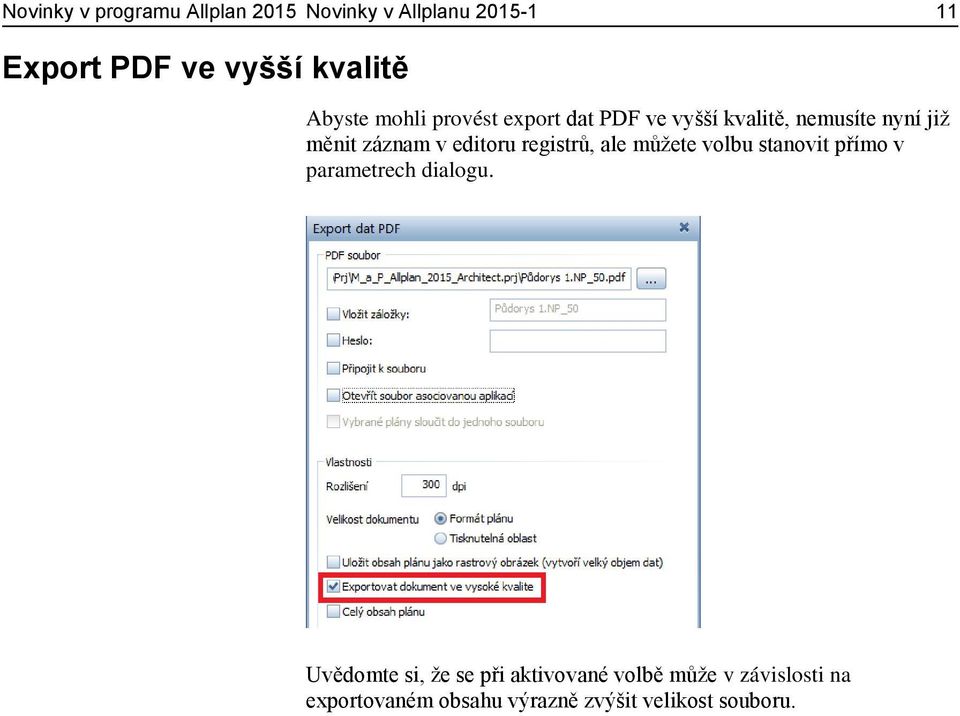

19 Novinky v programu Allplan 2015 Novinky v Allplanu Export PDF ve vyšší kvalitě Abyste mohli provést export dat PDF ve vyšší kvalitě, nemusíte nyní již měnit záznam v editoru registrů, ale můžete volbu stanovit přímo v parametrech dialogu. Uvědomte si, že se při aktivované volbě může v závislosti na exportovaném obsahu výrazně zvýšit velikost souboru.

20 12 Zpracování plánu Allplan 2015 Předefinování fillingů ploch Ve funkci Seznam elementů plánu a také v dialogu vlastností nebo v paletě Vlastnosti můžete navíc k pero, čára a barva předefinovat fillingy ploch jednotlivých elementů plánu a tím změnit vzhled elementů plánu v plánu, aniž byste museli měnit zobrazení v samotných elementech. Pokud je stanoveno předefinování fillingů ploch, není možné provést žádné stanovení pro parametr Plošné elementy. Prostřednictvím předefinování barvy a výběru nastavení Zesvětlené předefinované barvy pro filling ploch u parametru Plošné elementy obdržíte nadále zesvětlené předefinování fillingů ploch. Při tomto rozšíření byla dále uvolněna funkce Fill-čára v modulu Barvy ke zpracování v Zpracování plánů.

21 Novinky v programu Allplan 2015 Novinky v Allplanu Přesouvání elementů plánu pomocí techniky Drag&Drop Bylo vylepšeno přesouvání elementů plánu ve funkci Seznam elementů plánu pomocí techniky Drag&Drop a chová se nyní jako v dialozích Architektury. Jako dosud je také možné aktivování více elementů plánu. Při přesouvání aktivovaných elementů plánu se tyto elementy zobrazují jako náhled. Číslo dokumentu, na jehož místě jsou elementy plánu nově umístěny, je vyznačeno červeně. Před přesunutými elementy plánu a za nimi jsou ostatní elementy plánu uspořádány v nezměněném pořadí. Tím se při přesouvání elementu plánu směrem dolů umístí tento element za červeně označeným elementem a při přesouvání nahoru před ním. Poznámka: Přesouvání pomocí techniky Drag&Drop je možné pouze v případě, pokud jsou aktivovány obě volby Řada jako v plánu a Zobrazit všechny elementy plánu.

22 14 Architektura Allplan 2015 Možnost výběru při přebírání viditelnosti hladin U oken plánu a u překrývajících se elementů plánu dosud nebylo možné cíleně vybírat element plánu pro převzetí viditelnosti hladin. To je nyní možné pouze tak, že před vyvoláním funkce Převzít viditelnost hladin aktivujete Možnost výběru překrývajících se elementů v panelu nástrojů Asistent - filtry. Pokud se v tomto případě v místě kliknutí nachází více elementů plánu, zvolte v dialogu požadovaný element plánu. Také při přiřazování nastavení stanovíte rozsah elementů plánu v dialogu v případě, že aktivace elementů plánu není jednoznačná. Architektura Nové architektonické SmartPart V modulu Základní Stěny, Otvory, Stavební díly, oblast Vytvořit byly rozšířeny funkce pro vytváření prvků SmartPart o dva nové SmartPart:

23 Novinky v programu Allplan 2015 Novinky v Allplanu Funkce SmartPart Zastínění Funkce SmartPart Světlík SmartPart Žaluzie SmartPart Světlík kulatý SmartPart Žaluzie lze vyhodnocovat pomocí funkce Reporty například pomocí souborů Sonnenschutz.rdlc nebo Rollladen.rdlc. SmartPart Světlík můžete vyhodnocovat pomocí funkce Reporty pomocí souboru Lichtkuppel und Lichtband.rdlc.

24 16 Architektura Allplan 2015 Verze V Nastavení (lišta akcí palety k vytváření nebo modifikaci SmartPart) jsou nyní uvedena čísla skriptu a čísla verzí programu. Čísla skriptu a čísla verzí programu jsou obsažena v atributech objektu SmartPart. Tyto informace jsou důležité, pokud jsou použity SmartPart starších verzí skriptu a programu. V těchto případech SmartPart nedisponují nejnovějšími funkcemi. Aby byly tyto SmartPart vybaveny nejnovějšími možnostmi, využívají funkci Převzít verzi SmartPart, která nově

25 Novinky v programu Allplan 2015 Novinky v Allplanu přibyla ve V2015_1 (skupina modulů Rozšiřující moduly, modul SmartParts, oblast Změnit). Nová funkce Převzít verzi SmartPart Oblast Změnit modulu SmartParts (skupina modulů Rozšiřující moduly) byla rozšířena o novou funkci: Převzít verzi SmartPart Pomocí této funkce je možné přenést na SmartPart, které byly vytvořeny ve starších verzích, funkce nové verze programu provést jejich upgrade. Předpokladem je, aby se na aktivní fólii nacházel alespoň jeden SmartPart nejnovější generace a rovněž starší objekty SmartPart, které je nutné přizpůsobit. Pokud tak tomu je, postupujte následujícím způsobem: Vyvolejte funkci Převzít verzi SmartPart jako na výchozí objekt klikněte na SmartPart s požadovanou cílovou verzí prostřednictvím zadání oblasti nebo kliknutím případně pomocí tlačítka Vše (dynamický panel Migrace SmartPart) aktivujte objekty SmartPart pro přizpůsobení klikněte na tlačítko Použít (dynamický panel Migrace SmartPart) V Nastavení (lišta akcí palety k vytváření nebo modifikaci SmartPart) můžete nyní zkontrolovat čísla skriptu a čísla verzí programu.

26 18 Architektura Allplan 2015 Nový stupeň přesnosti v zobrazení 2D Při vytváření SmartPart oken a SmartPart dveří, vrat (funkce SmartPart Okna a SmartPart Dveře, vrata) byl do karty 2D zobrazení vložen další stupeň přesnosti. S tímto novým stupněm přesnosti získáte v nastavené oblasti měřítka zobrazení oken a dveří bez rámů.

27 Novinky v programu Allplan 2015 Novinky v Allplanu Nová kování pro SmartPart Okno a Dveře Pro SmartPart Okno a Dveře byl výběr kování rozšířen o další - Madlo. Madlo lze umístit stejně jako u již dostupných typů kování jak na straně závěsu, tak také na straně rámu. Po provedení výběru madla můžete určit jeho Délku, Průměr a Vzdálenost zdola (= vzdálenost od dolní hrany křídla).

28 20 Architektura Allplan 2015 Tlačítko Zavřít v paletě SmartPart Paletu k vytváření nebo modifikaci SmartPart v modulech Architektura lze nyní ukončit pomocí tlačítka Zavřít. Provedená zadání přitom budou uložena.

29 Novinky v programu Allplan 2015 Novinky v Allplanu Novinky u stavebních dílů Lze zvětšit dialog Stěna Dialog Stěna je nyní možné zvětšit roztažením. V souvislosti s rozšířením na 20 vrstev stěny můžete nyní například zvětšit dialog do takové míry, aby byly všechny vrstvy stěny viditelné bez nutnosti rolování.

30 22 Architektura Allplan 2015 Převzetí jednotlivé vrstvy z jiného stavebního dílu Nyní můžete přebírat jednotlivé vrstvy z existujících stavebních dílů na jiné stavební díly. Máte k tomu nyní k dispozici funkci Převzít vrstvu z pracovního okna. Novou funkci najdete u čárových stavebních prvků, které se mohou skládat z několika vrstev, jako například Stěna nebo Věnec. Jednotlivé vrstvy lze převzít také z Instalační přizdívky nebo vícevrstvého Střešního pláště. Vlastnosti vrstvy z fólie lze přenést pouze na stávající vrstvu. Pokud by měly být vlastnosti přeneseny na novou vrstvu, pak musíte tuto vrstvu nejdříve vložit na vhodné místo. Jak převzít vlastnosti jednotlivé vrstvy z fólie. Dialog Stěna je otevřený. 1 Klikněte na sloupec Číslo a označte vrstvu, jejíž vlastnosti mají být nahrazeny těmi, které chcete převzít z fólie. Upozornění: Pokud chcete převzít z fólie novou vrstvu, musíte ji nejdříve vložit na požadované místo, například pomocí volby Zkopírovat vrstvu a vložit ji před označený řádek nebo Zkopírovat vrstvu a vložit ji za označený řádek. 2 Klikněte na Převzít vrstvu z pracovního okna. 3 Klikněte v okně na vrstvu, jejíž vlastnosti mají být převzaty. Upozornění: Pokud chcete převzít například vrstvu ze střešního pláště, pak ji zvolte nejlépe v pohledu nebo axonometrii. Při výběru v půdorysu bude převzata nejvyšší vrstva. Stávající vlastnosti označené vrstvy budou nahrazeny.

31 Novinky v programu Allplan 2015 Novinky v Allplanu Další funkce pro zpracování řádků nebo vrstev V programu Allplan 2015 je nyní možných až 20 vrstev stěn. Abyste je mohli lépe zpracovávat a přesouvat, máte k tomu nyní k dispozici další funkce, které již znáte z jiných částí programu. Posunout úplně nahoru Posunout úplně na konec Posunout nahoru Posunout dolů Hromadný výběr Nyní můžete aktivovat více řádků nebo vrstev najednou. Zde přitom platí kombinace kláves obvyklé v aplikaci Windows: Kliknutím se aktivuje řádek nebo vrstva CTRL+kliknutí aktivuje více řádků nebo vrstev v libovolném pořadí SHIFT+kliknutí aktivuje také elementy nacházející se mezi řádky nebo vrstvami aktivovanými klinutím. Přesouvání vrstev pomocí techniky Drag&Drop Vrstvy lze nyní přesouvat rovněž pomocí techniky Drag&Drop. Zvolená vrstva se zobrazí jako náhled. Číslo nahrazované vrstvy se zobrazí červeně. Přesouvaná vrstva se obvykle vloží za označenou vrstvu, v případě první vrstvy před ni.

32 24 Architektura Allplan 2015 Označení ve všech kartách Pokud označíte řádky nebo vrstvy v jedné kartě, pak toto označení zůstane zachováno i v případě, když otevřete jinou kartu ve stejném dialogu. Dvojité kliknutí na rozdělovač v hlavičce sloupce Sloupce v dialozích jako je například Stěna lze nyní jako u jiných programů (např. MS Excel) rozšířit tak, že je obsah sloupce kompletně viditelný: Kurzorem myši najeďte do blízkosti pravého ohraničení hlavičky sloupce a když se kurzor myši změní v rozdělovač, dvakrát klikněte: Poté se sloupec rozšíří tak, že jsou texty v něm obsažené kompletně zobrazené. Nové standardní nastavení u Stěna Pokud po nové instalaci nebo po použití nástroje Hotlinetools Cleanup bude poprvé otevřena funkce Stěna, je nyní přednastavena dvouvrstvá stěna: 24 cm železobetonu a 16 cm tepelné izolace.

33 Novinky v programu Allplan 2015 Novinky v Allplanu Dialog Instalační přizdívka Některá rozšíření z dialogu Stěna jsou k dispozici také v dialogu Instalační přizdívka. Také tento dialog je možné zvětšovat. Kromě toho jsou k dispozici funkce pro zpracování vrstev.

34 26 Architektura Allplan 2015 Dialog Střešní plášť Rozšíření v dialogu Stěna jsou nyní k dispozici také v dialogu Střešní plášť. Také tento dialog je možné zvětšovat. Kromě toho jsou k dispozici funkce pro zpracování vrstev.

35 Novinky v programu Allplan 2015 Novinky v Allplanu Ostění částečně vně Při zadávání otvorů pro okna a dveře bylo již dosud možné, umisťovat ostění buď kompletně uvnitř otvoru nebo s přesahem kompletně vně. Pomocí volby Definice/modifikace ostění bylo možné dosáhnout toho, že se ostění nacházelo částečně nebo kompletně mimo otvor. Taková ostění však byla po Aktualizace 3D zobrazení opět vrácena do standardních hodnot pomocí volby Rekonst. V programu Allplan jsou nyní možná také ostění, která se částečně nacházejí mimo otvor, ale musí k otvoru přiléhat. Pokud se má ostění nacházet částečně vně otvoru, je možné tuto volbu provést pomocí parametrů Ostění vnější a Ostění vnitřní. Přitom platí, že hodnota Hloubka okna nebo Hloubka dveří je obsažena v Ostění vnitřní. Přesah na vnější straně Pokud má mít okno přesah na vnější straně stěny, lze požadovaný přesah přičíst k hodnotě Ostění vnitřní. Hodnota Ostění vnitřní může činit maximálně tloušťka stěny + hloubka okna. Tím vznikne záporná hodnota pro Ostění vnější v hodnotě přesahu.

36 28 Architektura Allplan 2015 A Čára stěny, na kterou jste kliknuli = vnější strana otvoru 1 Tloušťka stěny 2 Šířka otvoru 3 Hloubka ostění vně (záporná hodnota, maximální hloubka elementu otvoru 5) 4 Hloubka ostění na vnitřní straně + přesah (maximální hloubka elementu otvoru 5) 5 Hloubka prvku otvoru (např. okno, dveře) Přesah na vnitřní straně Pokud má mít okno přesah na vnitřní straně, může hodnota pro Ostění vnější činit maximálně hodnotu tloušťky stěny. Ostění vnitřní se pak rovná nule a okno přiléhá uvnitř ke stěně. A Čára stěny, na kterou jste kliknuli = vnější strana otvoru 1 Tloušťka stěny 2 Šířka otvoru 3 Hloubka ostění vně (maximální tloušťka stěny) 4 Hloubka ostění na vnitřní straně (nula při tloušťce stěny pro ostění vnější) 5 Hloubka prvku otvoru (např. okno, dveře) Zadávání je možné pomocí těchto funkcí: Dveře Okno Rohové okno Definice/modifikace ostění

37 Novinky v programu Allplan 2015 Novinky v Allplanu D modelování Extrudování pomocí další volby Při Extrudování můžete nyní v dialogovém panelu nástrojů pomocí volby Vždy vkládat těleso určit, jak se má extrudované těleso chovat při pronikání stávajícího tělesa. Extrudované těleso proniká stávajícím tělesem: Vždy vkládat těleso je deaktivováno (přednastaveno): Pronikající těleso se odečte. Vždy vkládat těleso je aktivováno: Pronikající těleso se přidá.

38 30 Vizualizace Allplan 2015 Vizualizace Převod nových povrchů do předchozích verzí Allmenu, převod fólií do nižší - předchozí verze Pomocí volby Převod fólií do nižší - předchozí verze z Allmenu, menu Soubor, převedete nejen fólie, ale automaticky také všechny povrchy ve všech složkách a podsložkách. Převede se rovněž náhled a nebude již rendrován pomocí Global Illumination, ale pomocí Raytracing. Volné NDW Pokud uložíte fólii nebo dokument pomocí volby Uložit kopii jako (menu Soubor) jako dokument NDW v jedné z verzí 2014, 2013 nebo 2012, pak budou všechny povrchy (přiřazené jak pomocí Nastavení povrchu, tak pomocí Přiřazení textury na 3D/arch. těleso) automaticky převedeny do předchozí verze. Převede se rovněž náhled a nebude již rendrován pomocí Global Illumination, ale pomocí Raytracing. Oblíbené povrchy pro předchozí verze Funkcí Nastavení povrchu můžete přiřadit každé barvě čáry a pera určité vlastnosti povrchu jako textury včetně lesku, zrcadlení a průhlednosti. Pokud chcete tato přiřazení použít i v předchozí verzi

39 Novinky v programu Allplan 2015 Novinky v Allplanu Allplan 2014, pak je můžete uložit jako oblíbené ve formátu Allplan Nastavení povrchů se přitom převedou do předchozí verze. Obnovování v módu otáčení V Možnosti - Pracovní prostředí - Zobrazení můžete nyní v Obnovování v módu otáčení nastavovat také nižší hodnoty: Vedle 25 a 50 můžete nyní volit hodnoty 5, 10 a 15. Díky výběru vhodné hodnoty se plně zobrazí i datově náročné modely (například u prutové výztuže).

40 32 Vizualizace Allplan 2015 Zlepšené ovládání Dialog Uložit soubor jednotně V oblasti Animace se nyní všude zobrazuje stejný dialog Uložit soubor. Zde jsou nabízeny specifické cesty pro Allplan ve formě tlačítka. Přizpůsobení u animačních palet U většiny nových animačních palet najdete menší změny a úpravy, které především zlepšují ovládání a činí je intuitivnějším. Zde je výběr: Paleta Dráha kamery ( Nastavení kamery) Paleta Nastavení povrchu ( Nastavení povrchu) Paleta Povrchy ( Přiřazení textury na 3D/arch. těleso) Paleta Nastavení světel pro projekt ( Nastavení světel pro projekt) Paleta Lampy ( Lampy) Paleta Záznam filmu ( Záznam filmu)

41 Novinky v programu Allplan 2015 Novinky v Allplanu Tlačítko Zavřít ve všech paletách Ve všech nových paletách v Amimaci najdete nyní tlačítko Zavřít (například Okolí, Povrchy, Nastavení světel pro projekt, Dráha kamery atd.).

42 34 Vizualizace Allplan 2015 Oblíbené položky v paletě Okolí Pomocí Okolí otevřete paletu Okolí. Zde stanovíte přirozené světelné poměry (zeměpisnou polohu, orientaci, roční období, polohu Slunce apod.), virtuální rovinu terénu a pozadí pro animaci a rendrování. Abyste mohli rychle přepínat mezi různými nastaveními pro vaši scénu, můžete nyní všechna nastavení v paletě Okolí uložit pomocí Uložit oblíbené položky jako oblíbenou položku ve formátu *.envfa a opět ji otevřít pomocí Načíst oblíbenou položku.

43 Novinky v programu Allplan 2015 Novinky v Allplanu Zarovnat horizontálně ve všech oknech V předchozích verzích bylo možné zarovnat horizontálně pouze kameru v animačním okně. Nyní máte funkci Zarovnat horizontálně k dispozici ve všech typech pohledů. Funkci najdete v kontextovém menu okna, ale můžete pro ni rovněž definovat klávesovou zkratku. Klávesové zkratky pro typy pohledů a ovládání kamery V menu Nástroje - Přizpůsobit můžete definovat klávesové zkratky pro typy pohledů a ovládání kamery. Zvolte k tomu kategorii Okno bez ikon.

44 36 Vizualizace Allplan 2015 Dráha kamery a zdroj světla Pokud v paletě najedete myší na dráhu kamery nebo na zdroj světla, zobrazí se ve výkresu nebo v okně signální barvou. Tak je okamžitě vidět, jak se projevují případné změny.

45 Novinky v programu Allplan 2015 Novinky v Allplanu Kamery definovat a modifikovat Při definici nebo modifikaci kamer byly dosud dostupné dynamické panely Převzít nastavení kamery z aktivního okna a Zobrazit polohu kamery v aktivním okně po najetí na odpovídající řádek v paletě Dráha kamery. Nyní jsou tyto funkce navíc k dispozici v panelu nástrojů, který si můžete umístit na dosah ruky na vaší obrazovce. Časová osa s novým formátem pro zadávání času V Nastavení kamery můžete nyní v časové ose zadávat čas v minutách, sekundách a v setinách sekundy.

46 38 Vizualizace Allplan 2015 Změna Nastavení světel Změny v paletě Nastavení světel pro projekt se nyní okamžitě zobrazí v okně; Paletu již není nutné zavírat.

47 Novinky v programu Allplan 2015 Novinky v Allplanu Osvětlení scén s pozadím Výplňové světlo v paletě Okolí působí nyní také na nastavení pozadí Fyzikální obloha a také na obrázky v pozadí a obrázky HDR. Obdržíte tak lepší výsledky v animaci, zejména u nepřímo osvětlených ploch.

48 40 Vizualizace Allplan 2015 Typy pohledů také v menu Pohled V menu Pohled můžete nyní také vybírat všechny typy pohledů pro aktuální okno.

49 Novinky v programu Allplan 2015 Novinky v Allplanu Náhled povrchů je stále viditelný Pokud definujete nový povrch pomocí Nastavení povrchu nebo Přiřazení textury na 3D/arch. těleso, je nyní náhled povrchu stále viditelný, i když srolujete paletu dolů. Tak můžete okamžitě kontrolovat všechny změny. Náhled je rendrován pomocí Global Illumination.

50 42 Vizualizace Allplan 2015 Pokrok rendrování v okně Cinerender Při rendrování scény nebo při záznamu filmu obdržíte nyní v okně Cinerender aktuální informace o uplynulém čase, fázi výpočtu a pokroku rendrování v procentech. Po ukončení výpočtu se zobrazí celkový čas.

51 Novinky v programu Allplan 2015 Novinky v Allplanu Novinky u typů pohledů Skica V paletě typu pohledu Skica můžete používat nová nastavení.

52 44 Vizualizace Allplan 2015 Přesahující hrany Prodloužením hran v pixelech můžete znázornit přetažené rohy, čímž bude skica přirozenější.

53 Novinky v programu Allplan 2015 Novinky v Allplanu Stupeň přesnosti Můžete upravovat viditelnost hran prostřednictvím stupně přesnosti. Zde nastavujete délku hran v pixelech.

54 46 Vizualizace Allplan 2015 Redukce hran V typu pohledu Skica můžete redukovat zobrazení hran pomocí následujících nastavení: Eliminovat napojení ploch - Úhel (analogicky k Výpočet skrytých hran) Citlivost To vám umožní dosahovat realistických výsledků také u ohnutých povrchů rozložených na trojúhelníky.

55 Novinky v programu Allplan 2015 Novinky v Allplanu RT render V paletě typu pohledu RT render můžete používat nové možnosti. Zobrazit pokrok rendrování Pokud je aktivována volba Zobrazit pokrok rendrování, pak se nastavení a aktuální stav výpočtu zobrazuje dole v okně.

56 48 Vizualizace Allplan 2015 Výkon CPU Nyní můžete nastavit Výkon CPU pro typ pohledu RT render a přizpůsobit jej tak hardwaru vašeho počítače. Zbývající výkon lze během rendrování využívat jinými aplikacemi. To, jaké možnosti nastavení jsou pro výběr k dispozici, závisí na konkrétním procesoru. Kritéria zastavení U typu pohledu RT render dosud výpočet pokračoval tak dlouho, než jste buď změnili typ pohledu nebo jste změnili pohled na model v tomto případě začal výpočet od začátku. Nyní můžete výpočet podle určitých kritérií ukončit: Kroky Určete počet výpočetních kroků. Pokud je tohoto počtu dosaženo, proces výpočtu je ukončen. Doba Určete celkovou dobu výpočtu. Pokud je této doby dosaženo, proces výpočtu je ukončen. Kvalita vztažená na úroveň šumu Určete kvalitu (nízká, střední, vysoká a velmi vysoká). Pokud je této úrovně šumu dosaženo, bude proces výpočtu ukončen.

57 Novinky v programu Allplan 2015 Novinky v Allplanu Neomezená virtuální rovina terénu Směr vykreslení virtuální roviny terénu, která se rovněž nastavovala v paletě Okolí, dosud závisel na velikosti modelu. Nyní ji můžete bez omezení zobrazovat v typu pohledu RT render: Srovnání výsledku rendrování:

58 50 Vizualizace Allplan 2015 Změny jsou okamžitě aplikovány Pokud změníte jedno z následujících nastavení typu pohledu RT render, pak nyní výpočet nezačne znovu od začátku. Změny se v dalších krocích do výpočtu zahrnou. Jedná se o tato nastavení: Osvit (panel nástrojů Okna) Kritérium zastavení Automatický osvit Redukce šumu - Filtr

59 Novinky v programu Allplan 2015 Novinky v Allplanu Vyztužování BIM Workflow Rozhodující norma Programy FE společnosti Nemetschek Frilo GmbH pro desky nebo stěny se nyní po předání dat z Allplan spouštějí se zde nastavenou normou. V této souvislosti byla v Allplan evropská norma doplněna polským dodatkem. Pokud je tato norma nastavena, obdržíte v Allplan automaticky vhodná přednastavení. Pokud je v Allplan nastavena norma, která není v programech FE k dispozici, je v nich nastavena evropská norma EN Vícevrstvé stěny U vícevrstvých stěn se nyní vrstvy stěn, které jsou umístěny na neviditelných hladinách, již nepřenášejí do programů FE. Přitom zůstává zachována poloha zbývajících vrstev stěn ve vztahu k ose stěny a geometrii stropu. Příklad: Dvouvrstvá stěna s vnější tepelnou izolací.

60 52 Vyztužování Allplan 2015 Výsledek v programu FE pro desky po přepínání viditelnosti a neviditelnosti hladiny pro tepelnou izolaci.

61 Novinky v programu Allplan 2015 Novinky v Allplanu Lokalizace Řady průřezů V řadách průřezů pro Německo, Rakousko, Českou republiku a Slovensko byla zapracována změněná geometrie betonářské sítě B257. Dále bylo v německé řadě průřezů změněno označení třídy oceli a také typ sítě vysoce houževnatých betonářských sítí. Aby se případně doplněné řady oceli a sítí nepřepsaly, nové řady oceli a sítí se při updragu zkopírují do složky...programme\nemetschek\allplan\new\ing. Abyste použili nové řady průřezů, otevřete přehled řady průřezů (menu Nástroje --> Definice --> Řady průřezů) a načtěte soubor a***qusr.txt ze složky...programme\nemetschek\allplan\new\ing jako Oblíbené. Jestliže pracujete s řadami průřezů prutů a sítí vztaženými k projektu a nové řady průřezů jsou k dispozici již v kancelářském standardu, můžete provést změnu nastavení cesty pro řady průřezů prutů a sítí také na Kancelářa znovu zpět na Projekt.

62 54 Vyztužování Allplan 2015 Vyhodnocení distančních prvků Ve švýcarském výkazu výřezu sítí jsou nyní vyhodnocovány distanční prvky RUWA a spojovací prvky FIRIPA definované jako SmartPart Dodatečný ruční zápis tak již není nutný. Index pro polygonální ukládání V závislosti na požadavcích specifických pro danou zemi je nutné zobrazit index čísla položky doplněný při polygonálním ukládání buď ve formě číslic nebo písmen. Tento požadavek je nyní zohledněn pro popis také při dodatečné změně normy. Rozšíření reportů Pro stavební záměry v Jižní Africe byl doplněn report Soupiska prutů SANS 282.rdlc. V tomto reportu je uveden seznam všech ohýbaných tvarů vybraných pozic prutů a sítí podle Shape Codes, které jsou stanoveny v SOUTH AFRICAN NATIONAL STANDARD (JIHOAFRICKÉ NÁRODNÍ NORMĚ). Pro všeobecnou formu ohybu 99 je zobrazen výtah. Report je vytvořen jako soupiska prutů podle britské normy, zaokrouhlení délek ramena a prutu se řídí podle národních norem.

63 Novinky v programu Allplan 2015 Novinky v Allplanu Symboly průměru specifické pro dané země V Číně se používá font TrueType SJOY, aby se různé třídy oceli znázorňovaly různými symboly průměru. Abyste tento font mohli používat pro popisování v Allplan, musíte jej nainstalovat jako systémové písmo. Přání zákazníků Popis uložení Při vytváření popisu uložení pomocí funkce Kótovací čára, text uložení můžete nyní přebírat parametry kóty také z asistenta. Dále se nyní při přebírání textu uložení zohledňuje také nastavení pro symbol označení konce. Modifikace vlastností formátu kótovací čáry pomocí parametru Nastavení pro kóty se nyní také zohledňuje beze změn dalších parametrů. Zoom faktor pro výtahy Pokud se pro vytvoření výtahu klikne na uložení prutové oceli nebo sítí v asociativním pohledu nebo asociativním řezu, je nyní zoom faktor pohledu nebo řezu stanovený ve směru x a y vzat za základ také pro výtah. V reportech a legendách zůstává zoom faktor pro zobrazení tvarů ohybu nezohledněn.

64 56 Vyztužování Allplan 2015 Třmínkové sítě a distanční vložky ve výkazu sítí s tvary sítí Srozumitelněji bylo formulováno stanovení v Nastavení, jak se provádí výstup třmínkových sítí a distančních vložek ve výkazu sítí s tvary sítí funkce Reporty sítě. Tím je nyní výstup jednoznačně označen. Pokud je aktivována volba zobrazit jako rovinnou síť, zobrazují se třmínkové sítě a distanční vložky v reportu průběžně s ostatními sítěmi jako rovné sítě. Pokud je aktivována volba zobrazit na samostatné stránce, vytvářejí se v reportu pro třmínkové sítě a distanční vložky samostatné stránky. Přitom se výstup třmínkové sítě uskutečňuje s jejich tvary ohybu a distanční vložky v tabulce. Poznámka: Nastavení nemá i nadále žádný vliv na výstup třmínkových sítí a distančních vložek ve výkazu sítí s tvary sítí funkce Legenda sítě. Zde vždy probíhá výstup všech elementů jako rovných sítí.

65 Novinky v programu Allplan 2015 Novinky v Allplanu Novinky v Allplanu Vítejte! Vážené dámy a pánové, v tomto roce slavíme 30. výročí programu Allplan. Neboť přesně před 30 lety začala společnost Nemetschek pomocí softwaru Allplan uskutečňovat vizi Myšlení jako celek. Od té doby pracujeme na tom, abychom vybudovali most mezi všemi pracovními disciplínami. V současné době je tento postup shrnutý pod pojmem informační modelování budov. Prostřednictvím nejnovější verze našeho řešení BIM Allplan 2015 sledujeme především jeden požadavek: Vytvořit takovou verzi programu Allplan, ze které budete nadšeni! Díky tomu můžete v oblasti vizualizace profitovat z celé řady novinek u rendrování od rendrování v reálném čase přes integrované Render Engine CineRender firmy Maxon až po rozšířený export do CINEMA 4D. K lepší vizualizaci přispívají rovněž přizpůsobení v modelování objektů oken a dveří a rovněž nový stavební prvek Světlík. Byla rovněž optimalizována mezioborová spolupráce a digitální zasílání plánů pomocí Allplan Exchange. Inženýři mohou při plánování staveb, ale také u inženýrských staveb využívat ještě efektivnější novinky, jako jsou Řezy libovolnými křivkami nebo modelování předpínacích výztuží. Mnoho úspěchu vám přeje Nemetschek Allplan Systems GmbH

66 58 Prezentace Allplan 2015 Prezentace Klíčový úkol architektů spočívá v tom, aby pomocí působivých vizualizací blízkých realitě připravili svoji životaschopnou architektonickou představu pro stavbyvedoucí. Inženýři musí svou práci před stavebníky, projektanty nebo úřady prezentovat profesionálně, ať již se jedná o mosty, vodní stavby nebo viditelné části nosných konstrukcí. Díky novým funkcím Real Time Renderers (rendrování v reálném čase) a CINEMA 4D Render-Engine integrovanému v Allplan tento úkol provedou pouhými několika kliknutími z 3D modelu. I bez hlubších odborných znalostí v této oblasti jsou tak schopni velmi rychle vytvořit zajímavé prezentace. Pomocí Real Time Renderer vytvoříte během několika minut interaktivní animaci modelu budovy blížící se skutečnosti. Získáte tak okamžitou vizuální zpětnou vazbu a zkontrolujete různé úhly pohledu, nastavení kamery a materiály. Jak zvolit nejlepší nastavení scény. V rendrovacích materiálech nastavíte nerovné povrchy (bump maps), zrcadlení nebo svítící objekty a dosáhnete tak vysokého stupně detailního zpracování. Vnější rendrování působí ještě realističtěji díky nové fyzikální obloze. S podporou obrázků s vysokým kontrastem (HDRI) lze detailně reprodukovat i velké rozdíly v jasu. Rendrování s vysokým rozlišením vytvoříte pomocí vysoce výkonného CINEMA 4D Render-Engine, který je začleněný do programu Allplan poprvé až v této verzi. Díky tomu odpadá velká náročnost, která byla dosud zapotřebí při synchronizaci modelů v Allplan a CINEMA 4D.

67 Novinky v programu Allplan 2015 Novinky v Allplanu Grafické okno různé typy pohledů V panelu nástrojů Okna můžete přepínat mezi různými typy pohledů a rendru. Předdefinovány jsou následující typy pohledů: Drátový model Skryté hrany Animace Skica R(eal)T(ime)rendr Předdefinované typy pohledů lze měnit nebo vracet zpět pomocí palet kliknutím na, ale nelze je mazat. Mimoto lze definovat vlastní typy pohledů. Klikněte proto na Nový typ pohledu..., vyberte z palety jeden z předdefinovaných typů rendru, upravte jej a přidělte mu nové označení.

68 60 Prezentace Allplan 2015 Typ pohledu Drátový model Typ pohledu Drátový model lze měnit v následujících parametrech:

69 Novinky v programu Allplan 2015 Novinky v Allplanu Typ pohledu Skryté hrany Typ pohledu Skryté hrany lze měnit v následujících parametrech:

70 62 Prezentace Allplan 2015 Typ pohledu Animace Typ pohledu Animace lze měnit v následujících parametrech:

71 Novinky v programu Allplan 2015 Novinky v Allplanu Typ pohledu Skica Typ pohledu Skica lze měnit v následujících parametrech: Zcela osobní a individuální ráz získají vaše skicy zejména výběrem různých per od tužky přes kuličkové pero až po širokou fixu, které lze kombinovat s libovolnou tloušťkou pera.

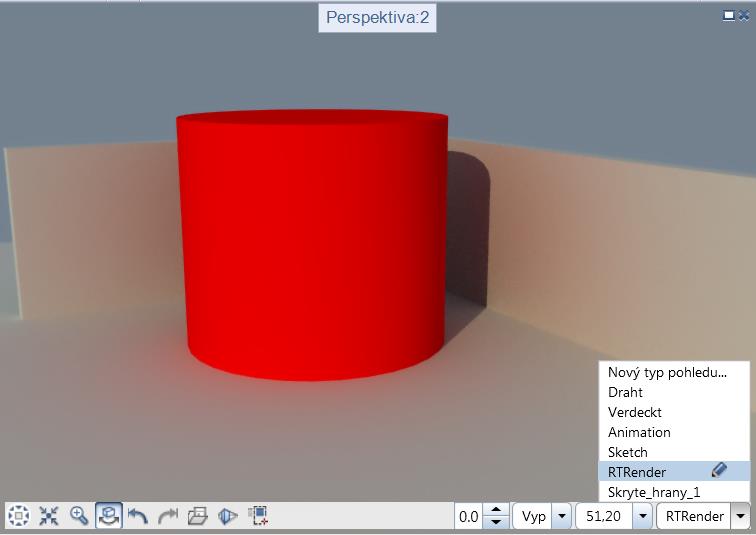

72 64 Prezentace Allplan 2015 Typ pohledu RT Render Typ pohledu RealTime Render lze měnit v následujících parametrech: Zde je možné měnit nebo vypnout Automatický osvit. Kromě toho můžete filtrovat nebo potlačovat šum. Vylepšení nastavování okolních podmínek Pomocí Okolí z kontextového menu v módu otáčení můžete nyní nastavovat centrálně a komplexně parametry přírodních okolních podmínek vaší scény.

73 Novinky v programu Allplan 2015 Novinky v Allplanu Poloha Slunce a Sever Polohu Slunce a sever volíte buď intuitivně myší v grafice nebo vložíte přesné hodnoty do zadávacích polí. Aby byly scény interiéru světlé i bez definování světel, můžete zapnout doplňkové nasvícení.

74 66 Prezentace Allplan 2015 Poloha Polohu lze nyní definovat i v kartě. Zde můžete dokonce vybrat přesnou polohu včetně ulice a čísla domu. Jednoduše přiblížíte polohu a určíte ji dvojklikem. Zadávání zeměpisné délky a šířky je i nadále možné.

75 Novinky v programu Allplan 2015 Novinky v Allplanu Virtuální rovina terénu Díky nové Virtuální rovině terénu jsou pomocné konstrukce jako jsou velké barevné nebo texturované podlahové desky přebytečné - to za ně nyní přebírá Allplan. Výšková poloha roviny terénu se zadává v metrech. Pomocí volby V úrovni dolní hrany modelu se rovina terénu automaticky přizpůsobí aktuální dolní hraně stavebního dílu. Povrch Virtuální roviny terénu lze různě definovat, od barvy fillingů až po textury s reliéfem, drsnost, lesk, průhlednost a svítivost.

76 68 Prezentace Allplan 2015

77 Novinky v programu Allplan 2015 Novinky v Allplanu Pozadí Kromě barvy pozadí můžete nyní jako pozadí využívat také fyzikální oblohu. Ta se automaticky přizpůsobí místu a času velmi snadno lze nyní realizovat noční scény. Pokud zvolíte Vlastní, pak můžete zvolit pro scénu jako podklad také texturu nebo obrázek. Přitom nyní můžete texturu oblohy mapovat rovněž jako kouli.

78 70 Prezentace Allplan 2015 Vylepšení možností nastavení u povrchů Došlo k dalšímu vývoji možností nastavení u povrchů. Fyzicky přesnější materiálové kanály Nyní je podporován Alfa kanál Svítivost (luminosity) Reliéf (bump) Drsnost (roughness) Odraz lesku (reflection map) Náhled je možné přepínat mezi krychlí a koulí (symbol v grafice vpravo dole)

79 Novinky v programu Allplan 2015 Novinky v Allplanu Rozšířené a vylepšené nastavení světel Byly rozšířeny a vylepšeny možnosti nastavení světel. Světla lze - vedle půdorysu - umisťovat v každé projekci. Funkci Nastavení světel pro projekt lze vyvolat z kontextového menu mód otáčení.

80 72 Prezentace Allplan 2015 Nové zdroje světla, například plošné světlo Skutečné lampy se světlým středem a slábnoucím světlem ke krajům Vylepšené ovládání v paletách Nové parametry Světlo scény je přizpůsobeno reálnému času

81 Novinky v programu Allplan 2015 Novinky v Allplanu Kamera a film V mnoha bodech bylo vylepšeno umisťování kamer pomocí volby Nastavení kamery a nahrávání filmů pomocí Záznam filmu - ovládání těchto funkcí je nyní mnohem intuitivnější. Dráhy kamery lze zadávat a modifikovat intuitivně, a to ve všech projekcích. Průběh filmu již není definován pouze počtem kroků mezi dvěma kamerami, ale pomocí časové lišty.

82 74 Prezentace Allplan 2015 V animačním módu probíhá záznam filmu v reálném čase. Mohou se ukládat jednotlivé obrázky. Nová přednastavení nájezdů kamer při nahrávání filmů Z dráhy kamery - pohyb kamery podél předem definovaných pozic kamery, Studie oslunění - pohyb Slunce nad stabilním modelem, 360 záběr interiéru - otáčení stabilní kamery o 360 nebo Kamerový nájezd pohyb kamery 360 kolem modelu.

83 Novinky v programu Allplan 2015 Novinky v Allplanu Interaktivní rendrování v reálném čase Interaktivní rendrování v reálném čase je budoucností rendrování GI: fotorealistický nefalšovaný fyzikální, přesný render interaktivní, reaguje v reálném čase na změny kamer světel a okolí materiálů scéna se inicializuje téměř okamžitě proces rendrování probíhá přímo v pracovním okně adaptabilní dynamický automatický osvit adaptabilní filtr šumu (založený na metodě Wavelet Denoise) K interaktivnímu rendrování používejte RealTime Renderer. Otevřete příslušnou paletu a umístěte ji vedle požadovaného grafického okna. Pokaždé, když změníte některý parametr, výpočet v grafickém okně se nově spustí. První výsledek se okamžitě zobrazí. Výpočet ale běží dál a výsledek se zlepšuje tak dlouho, dokud neprovedete další změny. Rendrování bezprostředně po zahájení výpočtu a po 10 sekundách

84 76 Prezentace Allplan 2015 CINEMA 4D GI Renderer Pro rendrování v nejvyšší kvalitě budete nyní používat přímo v programu Allplan známé Render-Engine ze CINEMA 4D. Fotorealistické CINEMA 4D Render-Engine splňuje nejvyšší nároky přímo v okolí Allplan Obloha pro den i noc Rendrování na pozadí Spustit rendrování a okamžitě pokračovat v práci Snadné ovládání Smysluplné přednastavení kvalit Filtr pro vlastnosti Rendrování - Alfa kanál Okolí v kanálu Alfa

85 Novinky v programu Allplan 2015 Novinky v Allplanu Vylepšený export do CINEMA 4D Světla a materiály Okolí - fyzikální obloha, HDRI Virtuální rovina terénu Tip: Další podrobné informace o mnoha rozsáhlých možnostech CINEMA 4D Render-Engine najdete v nápovědě ve Vizualizace -> Modul Animace.

86 78 Prezentace Allplan 2015 Kde co najít? Mnohé funkce v oblasti Animace lze najít na jiných místech nebo byly zrušeny. Následující přehled vám má pomoci v tom, abyste mohli okamžitě použít nové funkce. Předchozí verze Allplan 2015 Menu Vytvořit: Nastavení světel, poloha Slunce se nastavují spolu s nastavením polohy, severu a času v Okolí. Barva pozadí, textura Spuštění filmu Studie oslunění Otevřít pixelové show, převést Okolí Záznam filmu - Z dráhy kamery Pokud nebyl pro AVI film zadán žádný název souboru, pak se film spustí, aniž by byl uložen. Záznam filmu - Sluneční studie zjednodušené zadávání Tato funkce byla zrušena. Pomocí funkce Záznam filmu můžete v oblasti Avi film pomocí volby Vytvořit obrázky ukládat jednotlivé scény také jako obrázky. Vzhledem k průběhu filmů v reálném čase není již speciální funkce pro spuštění obrázkové show v programu Allplan nutná.

87 Novinky v programu Allplan 2015 Novinky v Allplanu Menu Úpravy: Nastavení animace Otevřete Nastavení a vyberte oblast Pracovní prostředí - strana Animace. Základní nastavení v Nastavení animace se používají zřídka. Klávesová zkratka mohla být zrušena. Nastavení světel Sluneční světlo se nyní nastavuje ve funkci Definovat okolí a mimo jiné se definuje pomocí orientace, polohy Slunce nebo času. Export CINEMA 4D, VRML, DAE, KMZ, 3DS, U3D... Volná světla nyní definujete v Nastavení světel pro projekt. Můžete to provádět jak v půdorysu, tak v projekcích. Zde lze volná světla rovněž zapínat a vypínat. Bylo zrušeno světlo kamery, rohové světlo a ambience. Naproti tomu nový je plošný zdroj světla. Export do CINEMA 4D se nyní spouští pomocí funkce Poslat do Cinema 4D. Chcete-li provést export do jiných formátů, aktivujte Mód otáčení (Panel nástrojů Okna) v grafickém okně. Pokud chcete, můžete také aktivovat typ pohledu Animace. V kontextovém menu okna poté najdete v položce menu Export 3D dat funkci Export VRML, DAE, KMZ, 3DS, U3D.

88 80 Prezentace Allplan 2015 Kontextové menu v animačním okně: Vlastnosti animačního okna Uložit, načíst film Toto kontextové menu již není omezeno na animační okno, ale nyní se zobrazuje ve všech grafických oknech, pokud je aktivní Mód otáčení (Panel nástrojů okna). Podrobné informace najdete v Kontextovém menu v módu otáčení v nápovědě Allplan. jsou zrušeny. Některé možnosti nastavení najdete v modifikaci typu pohledu. odpadá Natočení kamery Záznam filmu - kamerový nájezd 360 Vrátit zpět všechna nastavení odpadá Následující nastavení můžete v příslušných dialozích nebo paletách cíleně vrátit zpět do základního nastavení pomocí : Nastavení kamery Projektlicht einstellen Nastavení povrchu Všechna nastavení typu rendru Animace Další novinky u záznamu filmu 360 záběr interiéru Zde zůstává poloha kamery pevná a kamera se otáčí o 360. Kamerový nájezd 360 Zde se kamera pohybuje po kruhové dráze okolo modelu. Kamera se přitom stále zaměřuje na střed modelu. Novinky u rendrování scény Po dokončení rendrování můžete stejně jako u předchozí verze u Global Illumination přizpůsobovat Barevnou sytost, Barevnou světlost a Kontrast a ukládat v obvyklých pixelových formátech. Rendrovací okno zůstane otevřené tak dlouho, než je zavřete. Můžete tak experimentovat a ukládat také mezistavy. Pokud se má obrázek dodatečně zpracovávat pomocí prostředků Allplan, pak můžete použít volbu Modifikace obrázku (menu Upravit).

89 Novinky v programu Allplan 2015 Novinky v Allplanu Kontextové menu v módu otáčení, přehled V předchozích verzích programu Allplan jste mohli v animačním okně vyvolat speciální kontextové menu, ve kterém jste mohli vybírat nejdůležitější animační funkce. Toto kontextové menu již není omezeno na animační okno, ale nyní se zobrazuje ve všech grafických oknech, pokud je aktivní Mód otáčení (Panel nástrojů okna). Pomocí něj můžete provádět množství modifikací a manipulací scény, aniž byste museli vyvolat další funkce nebo vypnout mód otáčení. Výchozí situace: Mód otáčení je aktivní Kurzor v grafickém okně

90 82 Prezentace Allplan 2015 Definice nových klávesových zkratek pro Nastavení pohledu V předchozích verzích jste mohli v kontextovém menu animačního okna ovlivňovat zobrazení pomocí Nastavení pohledu. Většina položek v kontextovém menu je i nadále k dispozici, navíc pro ně můžete definovat klávesové zkratky a ovládat tak zobrazení v oknech s typem pohledu Animace pomocí klávesnice. Část klávesových zkratek je již známa z předchozích verzí a předdefinovaná. Počáteční poloha - ALT+POS1 Předchozí poloha kamery - PAGE UP Předchozí poloha kamery - PAGE DOWN Zvětšit úhel pohledu Zmenšit úhel pohledu Poznámka: Protože v programu Allplan verze 2015 může být nyní pro jeden projekt definováno více drah kamer, vztahují se funkce Počáteční poloha, Předchozí poloha kamery a Následující poloha kamery vždy na právě aktivní dráhu kamery! Dokud není provedeno nastavení kamery, nejsou tyto funkce účinné. Jak stanovit klávesové zkratky pro funkce v Nastavení pohledu 1 Klikněte proto v menu Nástroje na Přizpůsobit a vyberte kartu Přizpůsobit. 2 Zvolte kategorii Okno bez ikon. 3 V oblasti Tlačítka označte funkci, např. Zvětšit úhel pohledu. 4 Klikněte do zadávacího pole v Nová klávesová zkratka. 5 Stiskněte požadovanou kombinaci tlačítek, např. ALT++. 6 Klikněte na Přiřadit>>. 7 Opakujte kroky 3 až 6, abyste určili další klávesové zkratky. 8 Klikněte na Uložit a upravenou konfiguraci uložte.

91 Novinky v programu Allplan 2015 Novinky v Allplanu Vizualizace a grafická karta V závislosti na používané grafické kartě se může stát, že budete moci využít novinky v oblasti vizualizace pouze zčásti. Abyste mohli využívat veškerých výhod, potřebujete profesionální grafickou kartu o velikosti paměti alespoň 1GB, která podporuje OpenGL 3,3 (pro novější verze Allplan doporučujeme OpenGL 4.2). V následujících případech dojde k automatickému přepnutí na GDI: Paměť grafické karty je menší než 1 GB Grafické karty DirectX 10.0 se staršími ovladači grafické karty (před rokem 2009) - řešitelné pomocí aktualizace ovladačů Grafické karty DirectX 9 a nižší Intel Grafikchip-Sets GDI v každém případě zaručuje produktivní práci v programu Allplan. Případně se mohou vyskytnout malé ztráty rychlosti při vytváření zobrazení. Srovnání Open GL a GDI Typ pohledu Open GL 3,3 GDI Typ pohledu Drátový model (konstrukce) Ano Ano Typ pohledu Animace (standardní, kontrola návrhu) Ano Ano Typ pohledu Animace (rozšířený, se stíny a materiálovými kanály) Typ pohledu Hidden (standardní) Ano Ano (nové v Allplan 2015) Typ pohledu Hidden (rozšířený, s detekcí hran) Ano Ne Typ pohledu Skica (nové v Allplan 2015) Ano Ne Typ pohledu RT render (nové v Allplan 2015) Ano Ne CINEMA render (nové v Allplan 2015) k rendrování scén Ano Ano Ano Ne Doporučené požadavky na grafickou kartu / odpadá 32 bit Uvědomte si prosím, že pro neomezené používání všech nových funkcí programu Allplan 2015 musí být k dispozici grafická karta s pamětí alespoň 1 GB RAM. Kromě toho je program Allplan k dispozici výhradně pro 64bitovou verzi operačního systému Windows.

92 84 Prezentace Allplan 2015 Novinky v oblasti Stíny Společné funkce v animaci a stínech V modulech Animace a Stíny máte nyní k dispozici v menu Změnit funkce Okolí a Nastavení povrchu. Při výpočtu fotografií se nepoužívají všechny nastavené parametry. Datum, poloha Slunce, sever a poloha Polohu Slunce jste dosud nastavovali pomocí funkce Vypočítat foto. Nyní použijete funkci Okolí, která je k dispozici také v Animaci. Všechna nastavení definovaná v Animaci jsou viditelná rovněž ve Stínech, zde se ale zohledňuje pouze Poloha Slunce, Sever a Poloha. Pokud chcete pro výpočet foto použít polohu Slunce, pak aktivujte ve Vypočítat foto možnost Převzít polohu Slunce. Ve funkci Výpočet sluneční studie jsou rovněž zohledněny Datum, Sever a Poloha. V předchozích verzích Allplan se v obou modulech používal k nastavení polohy Slunce stejný dialog. Nastavení byla k dispozici nad rámec modulů. Povrchy a barvy elementů Funkce Nastavení barvy povrchu, která je k dispozici speciálně v modulu Stíny, odpadá. Místo toho použijete funkci Nastavení povrchu, která je rovněž k dispozici v Animaci. Všechna nastavení definovaná v Animaci jsou viditelná rovněž ve Stínech, zde se ale zohledňují pouze povrchy přiřazené barvám elementů. V předchozích verzích Allplan byly dvě funkce. Soubory základních barev povrchů uložené jako oblíbené ve formátu SUR byly zaměnitelné a mohly být načteny do obou funkcí.

93 Novinky v programu Allplan 2015 Novinky v Allplanu Okna a dveře Okna a dveře jsou ústředními tvůrčími prvky v architektonickém návrhu. Výrazným způsobem ovlivňují vzhled budov. Správa těchto stavebních prvků zároveň přináší v průběhu vytváření návrhu vysokou náročnost plánování. Řešení: parametrické modelování objektů kombinuje maximální tvůrčí flexibilitu s rozsáhlými a spolehlivými vyhodnocovacími mechanismy ve smyslu soupisek dveří a oken. V programu Allplan 2015 Architektura jsme nabídku dveří, oken a fasád rozšířili o nový stavební díl světlíky. Tyto světlíky lze vkládat do horizontálních stropních otvorů nebo také do střešních otvorů. Ovládání se provádí pomocí palet a úchopů. Samozřejmě je zaručeno správné zobrazení v půdorysech a vyhodnocení v reportech. Díky novému typu stavebního dílu je pro plánování světlíků potřeba již jen zlomek času potřebného doposud. Navíc jsme stávající okna a dveře vylepšili v mnoha bodech.

94 86 Okna a dveře Allplan 2015 SmartParts Funkce k modelování objektů SmartPart, které jsou již k dispozici v modulu Základní Stěny, Otvory, Stavební díly, oblast Vytvořit byly rozšířeny o další funkci - SmartPart Světlík. Po aktivování této nové funkce se otevře paleta Vlastnosti SmartPart Světlík na kartě Elementy a vy můžete okamžitě začít s modelováním vlastního SmartPart. SmartPart Světlík lze osazovat do pravoúhlých otvorů plochých střech a stropních otvorů. Jak jste již zvyklí u jiných objektů SmartPart, můžete i SmartPart Světlík graficky upravovat pomocí úchopů a prostřednictvím parametrů v paletě. Vaše SmartParts můžete pomocí Uložit oblíbené položky ukládat jako oblíbené nebo převzít do knihovny. Funkce Vytvořit světlík lze rovněž najít v modulu Obecné: Střechy, Roviny, Řezy v oblasti Vytvořit.

95 Novinky v programu Allplan 2015 Novinky v Allplanu Nový SmartPart Zastínění Funkce SmartPart Zastínění (modul Základní Stěny, Otvory, Stavební díly, oblast Vytvořit) byla rozšířena o nový SmartPart - Sklápěcí okenice. SmartPart Sklápěcí okenice můžete vyhodnocovat pomocí funkce Reporty pomocí souborů Sonnenschutz.rdlc a Rollladen.rdlc.

96 88 Okna a dveře Allplan 2015 Nové parametry pro SmartPart Okno a SmartPart Dveře Funkce SmartPart Okno a SmartPart dveře,vrata byly rozšířeny o několik parametrů. Pokud si přejete vytvořit SmartPart Okno nebo Dveře, můžete nyní na kartě Nastavení nastavit Odstupy vlevo/vpravo/nahoře/dole objektu SmartPart od hrubého otvoru. Tyto SmartPart umístěné s posunem lze vyhodnocovat pomocí funkce Reporty (složka Dokončovací práce, složka Okna, dveře) pomocí nového reportu Fenster Offset.rdlc. Dále můžete při modelování SmartPart oken nebo dveří v oblasti Hodnoty odpočtu zadáním hodnot pro položky 1-4 (viz obrázky) ovlivňovat světlou šířku vašeho SmartPart okna/dveří. V oblasti Přednastavené hodnoty je nyní možné aktivovat jednotlivé elementy SmartPart a tím přebírat jejich přednastavené nebo vlastní definované hodnoty. Stačí k tomu jedno kliknutí na tlačítko Převzít. Pokud je aktivována volba Všechny, budou převzata přednastavení všech elementů SmartPart.

97 Novinky v programu Allplan 2015 Novinky v Allplanu

98 90 Okna a dveře Allplan 2015 Nové Parametry pro SmartPart Zastínění Pro objekty SmartParts Zastínění (Rolety, Posuvné okenice, Okenice) můžete přiřadit ke 3D zobrazení jednotlivých součástí SmartPart různé barvy a povrchy. U SmartPart Roletyje to možné u elementů Truhlík a Lamely/lišty, u SmartPart Posuvné okenice pro Rám, Výplň a Lišty. U SmartPart Okenice můžete přiřadit různé barvy a povrchy Rámu a Lamelám. Pokud chcete posuvné okenice použít například jako kompoziční prvky pro prezentační výkresy, je možné je nyní zobrazit bez lišt. Příslušnou volbu najdete na kartě Elementy SmartPart Posuvné okenice (funkce SmartPart Zastínění v modulu Základní: Stěny, Otvory, Stavební díly).

99 Novinky v programu Allplan 2015 Novinky v Allplanu Různé přidělení hladin pro 2D a 3D U zobrazení SmartPart Parapet a Rolety je nyní možné zadat pro zobrazení 2D a 3D různé hladiny. To je jednak možné při vytváření parapetů a rolet integrovaných ve SmartParts Okno pomocí funkce SmartPart Okno, na kartách Parapet a Rolety. Jednak lze toto různé zadávání hladin provádět také při vytváření prvků SmartPart Parapet a Rolety.

100 92 Okna a dveře Allplan 2015 K vytvoření samostatného SmartPart Parapet se rovněž používá funkce SmartPart Okno, ovšem zde se provádí v horní části palety ve výběru volba Parapet (viz obrázek). Samostatné SmartParts rolet se vytváří pomocí funkce SmartPart Zastínění. I zde je možné zadávat pro zobrazení 2D a 3D různé hladiny.

101 Novinky v programu Allplan 2015 Novinky v Allplanu Jak pro 2D, tak pro 3D zobrazení jsou přednastaveny následující hladiny: pro parapety: AR_PAR pro rolety: AR_STIN Nové reporty pro SmartParts pro posuvné okenice: AR_STIN Pro vyhodnocení SmartParts Světlík máte k dispozici ve funkci Reporty (složka Dokončovací práce, složka Okna, dveře) nový soubor Lichtkuppel und Lichtband.rdlc. Najdete zde seznam světlíků pro každé podlaží s výškami podstav, výškami kopulí a rozměry příslušných hrubých otvorů. Pro vyhodnocení oken se vám ve funkci Reporty (složka Dokončovací práce, složka Okna, dveře) nabídne nový report Fenster Offset.rdlc. Zde se vyhodnocují SmartParts a objekty pro každé podlaží, které jsou umisťovány s odstupem k příslušnému okennímu otvoru. V reportu se okenní elementy zobrazí graficky, provede se výstup jejich počtu, šířky, výšky a plochy. Kromě toho se zobrazí seznam příslušných hrubých otvorů s uvedením šířky a výšky. Tento report doplňují celkové sumy pro plochu okna a počet okenních elementů.

102 94 Okna a dveře Allplan 2015 Další novinky v oblasti architektury Je možných až 20 vrstev stěn U stěn bylo dosud možné zadat maximálně 5 vrstev stěn. Nyní lze až 20 vrstev. Počet stěn se nyní již nenastavuje kliknutím na symbol, ale určuje se v zadávacím poli. Jako doposud lze každé vrstvě přiřadit vlastní výškové napojení. Pozor: V předchozích verzích Allplan jsou možné pouze stěny maximálně s 5 vrstvami. Pokud převedete stěny s více než 5 vrstvami do předchozí verze, pak se každá vrstva převede na 3D kvádr. Geometrie stěny přitom zůstane zachována. Přiřazené plošné elementy budou převzaty jako 2D plošné elementy. Upozornění: Je sice možné definovat až 20 vrstev stěn, neměli byste však kvůli lepšímu výkonu zadávat všechny vrstvy dokončovacích prací jako například omítku, nátěr atd. jako vrstvy stěny. Využívejte k tomu i nadále plochy dokončovacích prací Místnosti a Podlaží. Plochy dokončovacích prací místnosti se rovněž lépe hodí pro zjišťování obytných ploch nebo NZP a BZP podle DIN277 a pro výkaz výměr v dokončovacích pracích (reportech).

103 Novinky v programu Allplan 2015 Novinky v Allplanu Následující funkce pracují až s 20 vrstvami: Stěna Věnec Automatické vytvoření stěn ze 2D čar Modifikace vlastností stavebních prvků Nastavení polohy osy stavebního dílu Bylo vylepšeno nastavování polohy osy stavebního dílu. Symboly vpravo vedle náhledu jsou vynechány. Intuitivní zadávání pomocí techniky Drag&Drop je možné i nadále a zadávací pole vpravo od grafiky jsou lépe označena. Stručný popis ovládání prostřednictvím usnadní zapracování. Máte následující možnosti: Intuitivně Osu přesuňte intuitivně pomocí myši: Kurzor se změní na dvojitou šipku a osa stavebního dílu se zachytí na místech označených čtverečky. V polích s čísly vlevo vedle náhledu se zobrazují vzdálenosti od hrany. Jsou předdefinovány následující polohy: Levá hrana stavebního dílu případně vrstvy Pravá hrana stavebního dílu případně vrstvy Střed stavebního dílu případně vrstvy Libovolná poloha prostřednictvím číselného zadání Klikněte na číselné pole vlevo od obrázku a zadejte libovolnou hodnotu udávající vzdálenost osy od hrany stěny. Hodnota další strany se vypočítá automaticky. Nové možnosti umisťování osy stavebního dílu najdete také v následujících funkcích: Střešní plášť Nosník, průvlak Základový pás

104 96 Okna a dveře Allplan 2015 Zpracování pořadí vrstev Ke zpracování pořadí vrstev máte nyní k dispozici dole v dialogu funkce se symboly, které bylo dosud možné najít pouze v Kontextovém menu sloupců: Otočit pořadí vrstev (např. pokud má být stěna zadána v opačném směru) Vložit novou vrstvu před označený řádek Vložit novou vrstvu za označený řádek Vymazat označený řádek Tyto funkce lze zvolit pouze v případě, když je vrstva aktivní. Označte vrstvu nejlépe ve sloupci Číslo.

105 Novinky v programu Allplan 2015 Novinky v Allplanu Otvory ve vícevrstvých stěnách V souvislosti s rozšířením na 20 vrstev stěny je třeba si uvědomit, že většina typů ostění ve vícevrstvých stěnách se vztahuje na první nebo na poslední definovanou vrstvu stěny. Pouze u dole označeného typu ostění jednotlivě pro každou vrstvu. můžete stanovit osazení V případě, že typy ostění nestačí, máte další možnosti vytvoření pomocí funkce Modelář otvorů.

106 98 Okna a dveře Allplan 2015 Vyhodnotitelný poloměr kruhové stěny jako atribut Poloměr kruhových stěn je nyní k dispozici jako atribut. Atribut Poloměr se nachází ve skupině atributů Architektura - všeobecně a poskytuje hodnoty v milimetrech. Pokud chcete vyhodnotit atribut Poloměr, můžete jej vložit do variabilních textů nebo reportů.

107 Novinky v programu Allplan 2015 Novinky v Allplanu Náhled architektonických elementů Při definování architektonických elementů máte ve většině případů k dispozici okno náhledu. Již v poslední verzi programu Allplan jste mohli upravovat zobrazení v okně náhledu pomocí redukovaného panelu nástrojů Okna. Tento panel nástrojů byl nyní rozšířen a přizpůsoben novinkám Unified Graphics. Vedle Standardních projekcí přejdete nyní pomocí Zobrazit vše rychle zpět k výchozímu zobrazení. Vedle typů pohledů Drátový model a Animace můžete nyní používat také typ pohledu Skryté hrany. Pro intuitivní navigaci je nyní automaticky aktivován Mód otáčení. Upozornění: Nastavení v okně náhledu splňují standardy a nemůžete je přizpůsobit.

108 100 Okna a dveře Allplan 2015 Zobrazení elementů dokončovacích prací Elementy dokončovacích prací místností (povrchy stěn, povrchy stropu, povrchy podlahy a lišty) byly dosud zobrazovány pouze v animaci. Zobrazení se upravovalo v Nastavení - Animace. Aktivované elementy byly odpovídajícím způsobem extrudovány a zobrazeny s případně přiřazeným povrchem. Ve verzi programu Allplan 2015 jsou nyní elementy dokončovacích prací zobrazeny ve všech grafických oknech: V oknech s typem pohledu Animace nebo při rendrování jsou plochy pro dokončovací práce extrudovány a zobrazují se jako povrchy pro animaci. V axonometriích a perspektivách s typem pohledu Drátový model se prvky dokončovacích prací zobrazují jako čáry. V axonometriích a perspektivách s typem pohledu Hidden jsou extrudovány povrchy podlah a stropů a zobrazeny jako plochy. V půdorysných oknech s typem pohledu Drátový model nejsou prvky dokončovacích prací viditelné. Úprava zobrazení se již nenabízí v Nastavení - Místnosti. Nastavení - Animace, ale v

109 Novinky v programu Allplan 2015 Novinky v Allplanu Asociativní vizualizace ploch Byla rozšířena asociativita Vizualizace ploch. Pokud je u existující legendy aktivována volba Asociativní vizualizace ploch v aktuální fólii a element je vytvořen pomocí kritéria, které ještě není ve vizualizaci ploch obsaženo, dojde nyní automaticky k doplnění položky s tímto kritériem a nový element je automaticky převzat do legendy. V rámci rozšíření bylo dále změněno kontextové menu asociativní legendy. Otevření dialogu stávající vizualizace ploch je tak v podstatě možné dvojklikem vlevo. Příklad vizualizace ploch místností s typy ohraničení a a b. Pokud se k tomu připojí balkon s novým typem ohraničení c, automaticky se vyplní a legenda se doplní.
