Zapisovač nemá síťový vypínač a zapne se připojením síťové šnůry na zdroj napájení.

Transkript

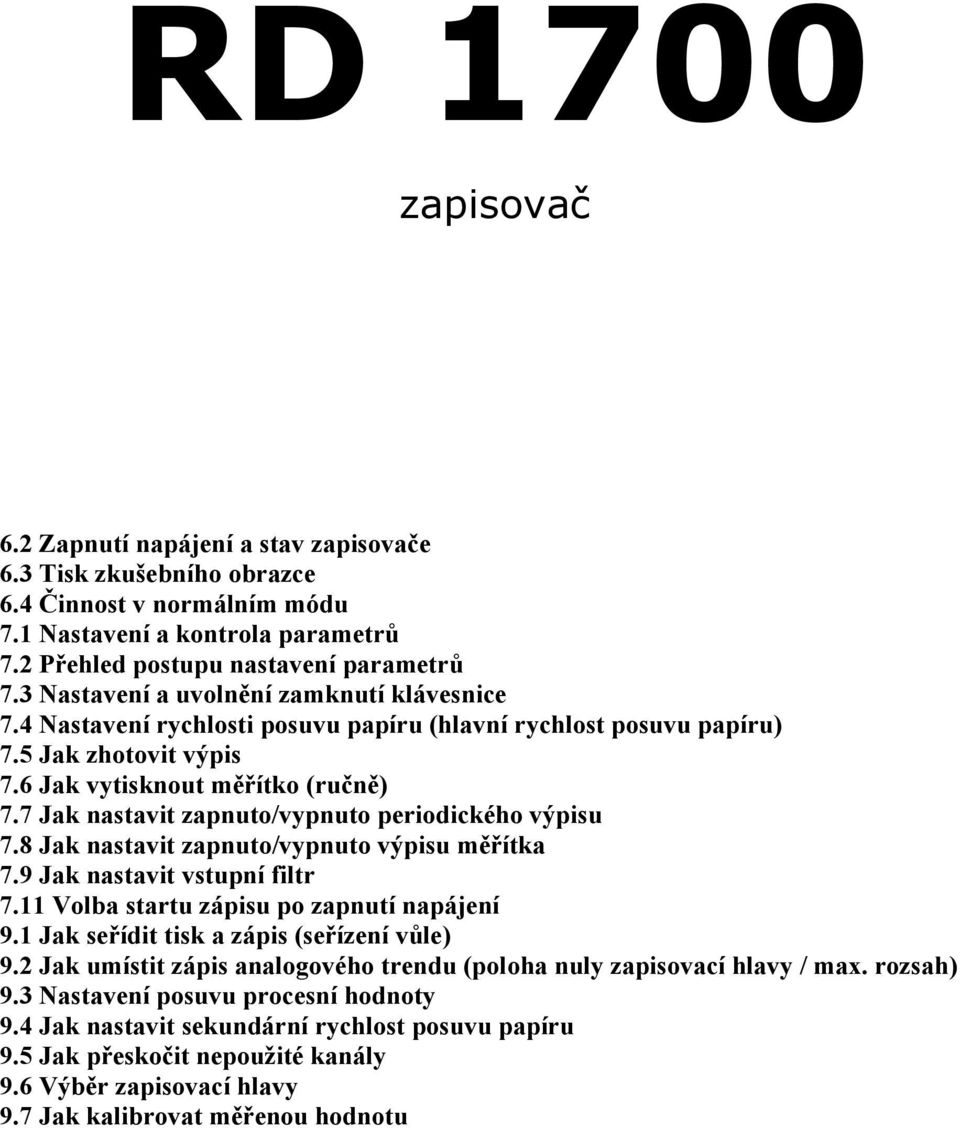

1 RD 1700 zapisovač 6.2 Zapnutí napájení a stav zapisovače 6.3 Tisk zkušebního obrazce 6.4 Činnost v normálním módu 7.1 Nastavení a kontrola parametrů 7.2 Přehled postupu nastavení parametrů 7.3 Nastavení a uvolnění zamknutí klávesnice 7.4 Nastavení rychlosti posuvu papíru (hlavní rychlost posuvu papíru) 7.5 Jak zhotovit výpis 7.6 Jak vytisknout měřítko (ručně) 7.7 Jak nastavit zapnuto/vypnuto periodického výpisu 7.8 Jak nastavit zapnuto/vypnuto výpisu měřítka 7.9 Jak nastavit vstupní filtr 7.11 Volba startu zápisu po zapnutí napájení 9.1 Jak seřídit tisk a zápis (seřízení vůle) 9.2 Jak umístit zápis analogového trendu (poloha nuly zapisovací hlavy / max. rozsah) 9.3 Nastavení posuvu procesní hodnoty 9.4 Jak nastavit sekundární rychlost posuvu papíru 9.5 Jak přeskočit nepoužité kanály 9.6 Výběr zapisovací hlavy 9.7 Jak kalibrovat měřenou hodnotu

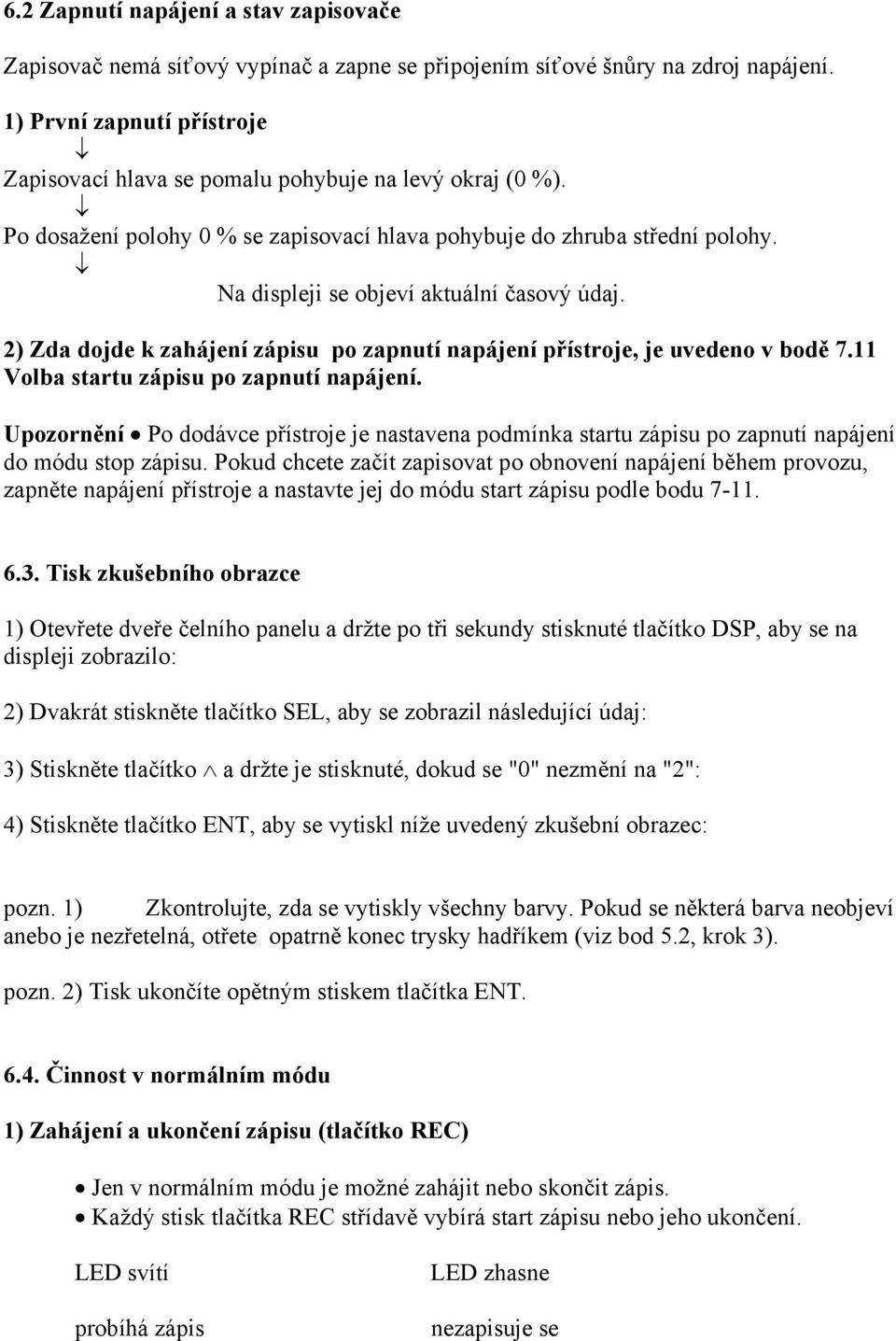

2 6.2 Zapnutí napájení a stav zapisovače Zapisovač nemá síťový vypínač a zapne se připojením síťové šnůry na zdroj napájení. 1) První zapnutí přístroje Zapisovací hlava se pomalu pohybuje na levý okraj (0 %). Po dosažení polohy 0 % se zapisovací hlava pohybuje do zhruba střední polohy. Na displeji se objeví aktuální časový údaj. 2) Zda dojde k zahájení zápisu po zapnutí napájení přístroje, je uvedeno v bodě 7.11 Volba startu zápisu po zapnutí napájení. Upozornění Po dodávce přístroje je nastavena podmínka startu zápisu po zapnutí napájení do módu stop zápisu. Pokud chcete začít zapisovat po obnovení napájení během provozu, zapněte napájení přístroje a nastavte jej do módu start zápisu podle bodu Tisk zkušebního obrazce 1) Otevřete dveře čelního panelu a držte po tři sekundy stisknuté tlačítko DSP, aby se na displeji zobrazilo: 2) Dvakrát stiskněte tlačítko, aby se zobrazil následující údaj: 3) Stiskněte tlačítko a držte je stisknuté, dokud se "0" nezmění na "2": 4) Stiskněte tlačítko, aby se vytiskl níže uvedený zkušební obrazec: pozn. 1) Zkontrolujte, zda se vytiskly všechny barvy. Pokud se některá barva neobjeví anebo je nezřetelná, otřete opatrně konec trysky hadříkem (viz bod 5.2, krok 3). pozn. 2) Tisk ukončíte opětným stiskem tlačítka Činnost v normálním módu 1) Zahájení a ukončení zápisu (tlačítko REC) Jen v normálním módu je možné zahájit nebo skončit zápis. Každý stisk tlačítka REC střídavě vybírá start zápisu nebo jeho ukončení. LED svítí probíhá zápis LED zhasne nezapisuje se

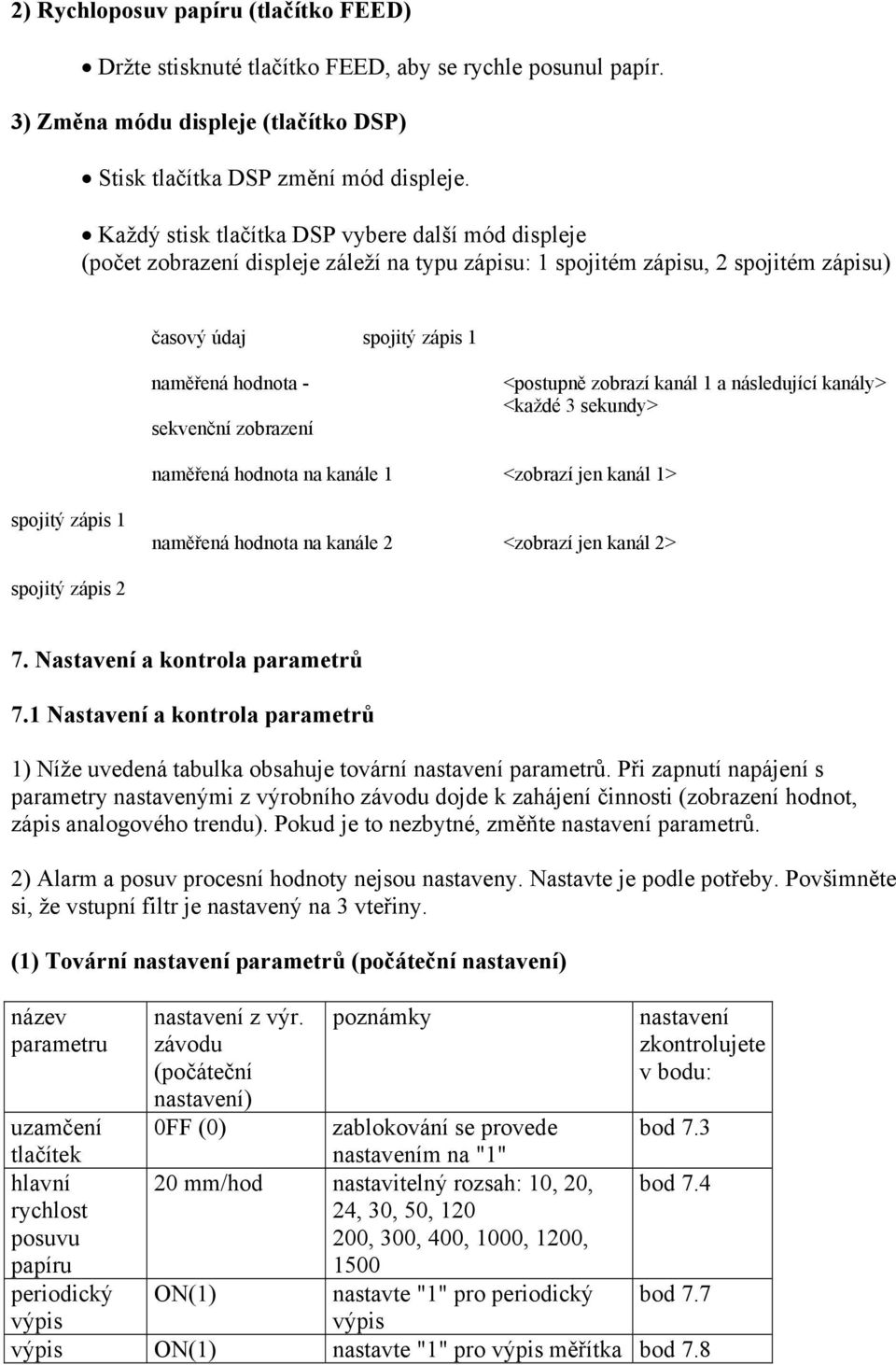

3 2) Rychloposuv papíru (tlačítko FEED) Držte stisknuté tlačítko FEED, aby se rychle posunul papír. 3) Změna módu displeje (tlačítko DSP) Stisk tlačítka DSP změní mód displeje. Každý stisk tlačítka DSP vybere další mód displeje (počet zobrazení displeje záleží na typu zápisu: 1 spojitém zápisu, 2 spojitém zápisu) časový údaj spojitý zápis 1 naměřená hodnota - sekvenční zobrazení <postupně zobrazí kanál 1 a následující kanály> <každé 3 sekundy> naměřená hodnota na kanále 1 <zobrazí jen kanál 1> spojitý zápis 1 naměřená hodnota na kanále 2 <zobrazí jen kanál 2> spojitý zápis 2 7. Nastavení a kontrola parametrů 7.1 Nastavení a kontrola parametrů 1) Níže uvedená tabulka obsahuje tovární nastavení parametrů. Při zapnutí napájení s parametry nastavenými z výrobního závodu dojde k zahájení činnosti (zobrazení hodnot, zápis analogového trendu). Pokud je to nezbytné, změňte nastavení parametrů. 2) Alarm a posuv procesní hodnoty nejsou nastaveny. Nastavte je podle potřeby. Povšimněte si, že vstupní filtr je nastavený na 3 vteřiny. (1) Tovární nastavení parametrů (počáteční nastavení) název parametru nastavení z výr. závodu (počáteční nastavení) 0FF (0) poznámky nastavení zkontrolujete v bodu: uzamčení tlačítek zablokování se provede nastavením na "1" bod 7.3 hlavní 20 mm/hod nastavitelný rozsah: 10, 20, bod 7.4 rychlost 24, 30, 50, 120 posuvu 200, 300, 400, 1000, 1200, papíru 1500 periodický ON(1) nastavte "1" pro periodický bod 7.7 výpis výpis výpis ON(1) nastavte "1" pro výpis měřítka bod 7.8

4 měřítka vstupní filtr 3 vteřiny nastavitelný rozsah: 0 až 255 pro každý kanál ---- alarm č. 1 a 2 bez alarmu: N typ alarmu: N H alarm: H alarm start zápisu při zapnutí napájení pro H,L dig. výstup č. 0 hodnota alarmu: 0 konec zápisu (0) L alarm: L nastavitelný rozsah 0 až 6 0: není dig. výstup k rozsahu nastavení alarmu každého druhu vstupu nastavte "1" pro připravenost k zápisu po zapnutí napájení. nastavte "0" pro konec zápisu při zapnutí napájení bod 7.9 bod 7.10 bod Přehled postupu nastavení parametrů pozn. 1 < normální mód > obrazovka zobrazení času a měřených hodnot DSP (stiskněte na 3 vteřiny) zablokování tlačítek pokud nastaveno "1" (stiskněte na 3 (nastavovací mód) vteřiny) zablokování tlačítek bod 7.3 hlavní rychlost posuvu reg. papíru bod 7.4 výpis parametrů bod 7.5 výpis měřítka bod 7.6 periodický výpis bod 7.7 vstupní filtr bod 7.8 nastavení alarmu bod 7.10 připravenost k zápisu po zapnutí napájení bod 7.11 nastavení času bod 7.12

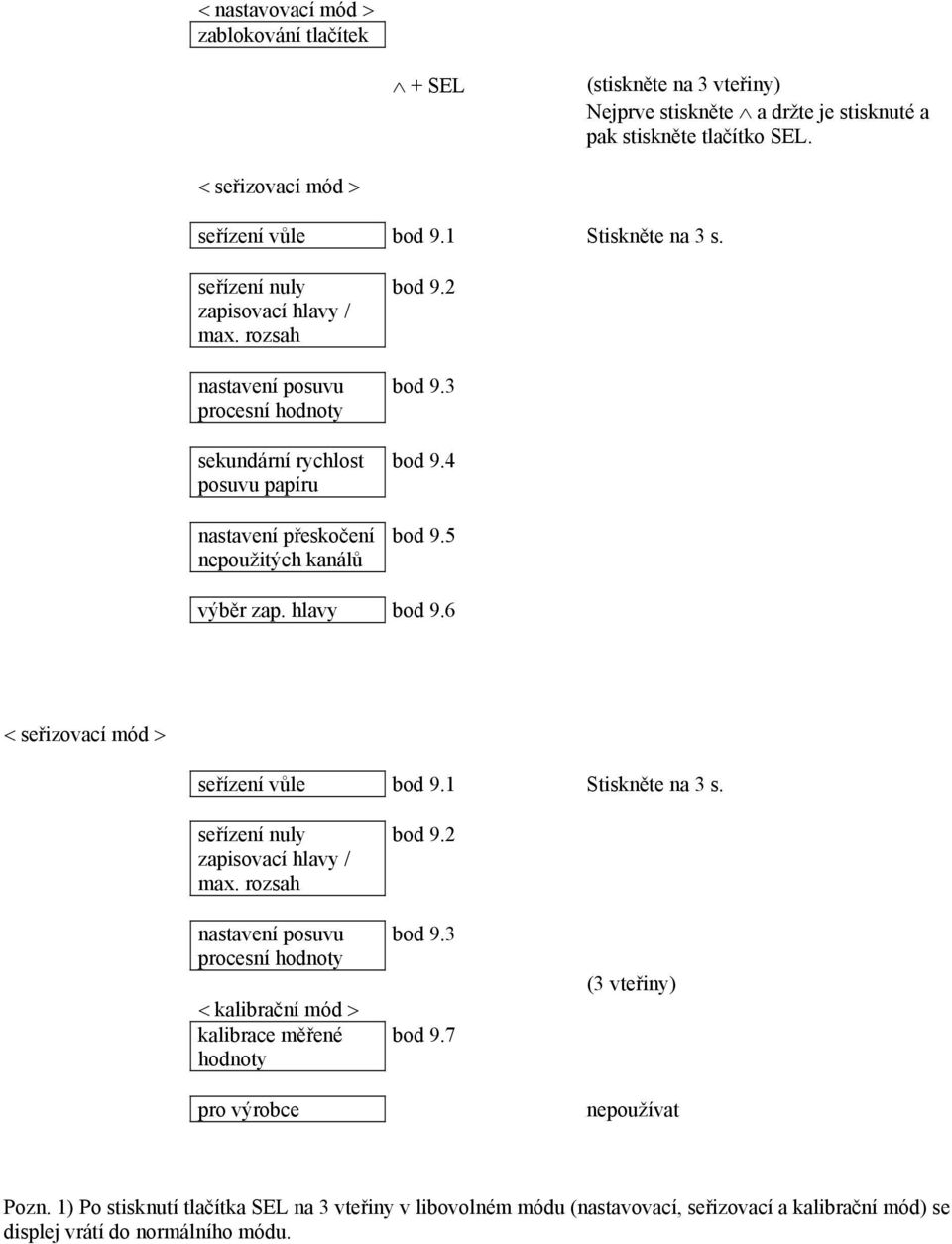

5 < nastavovací mód > zablokování tlačítek + (stiskněte na 3 vteřiny) Nejprve stiskněte a držte je stisknuté a pak stiskněte tlačítko. < seřizovací mód > seřízení vůle bod 9.1 Stiskněte na 3 s. seřízení nuly zapisovací hlavy / max. rozsah nastavení posuvu procesní hodnoty sekundární rychlost posuvu papíru nastavení přeskočení nepoužitých kanálů bod 9.2 bod 9.3 bod 9.4 bod 9.5 výběr zap. hlavy bod 9.6 < seřizovací mód > seřízení vůle bod 9.1 Stiskněte na 3 s. seřízení nuly zapisovací hlavy / max. rozsah nastavení posuvu procesní hodnoty < kalibrační mód > kalibrace měřené hodnoty pro výrobce bod 9.2 bod 9.3 bod 9.7 (3 vteřiny) nepoužívat Pozn. 1) Po stisknutí tlačítka na 3 vteřiny v libovolném módu (nastavovací, seřizovací a kalibrační mód) se displej vrátí do normálního módu.

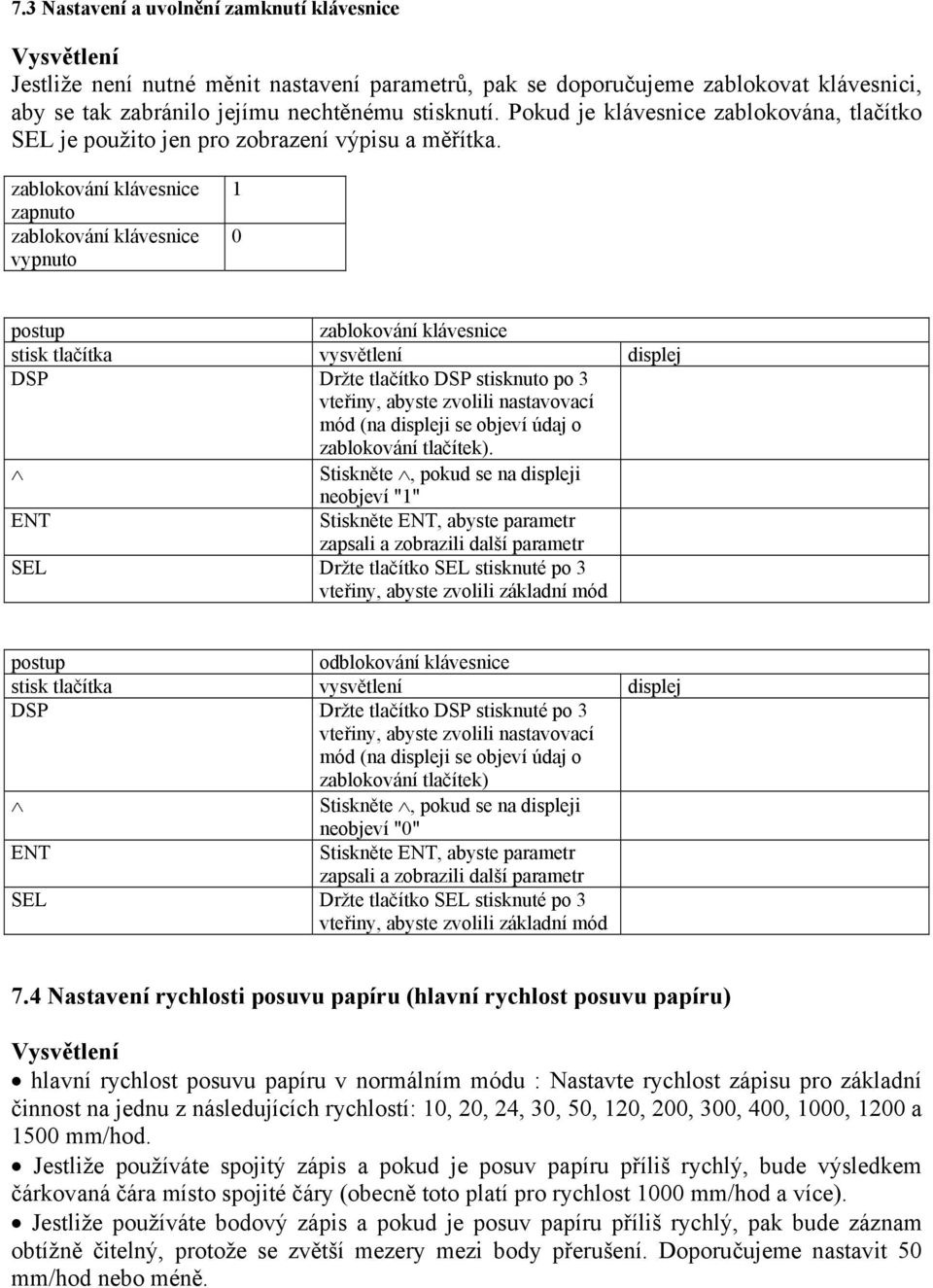

6 7.3 Nastavení a uvolnění zamknutí klávesnice Jestliže není nutné měnit nastavení parametrů, pak se doporučujeme zablokovat klávesnici, aby se tak zabránilo jejímu nechtěnému stisknutí. Pokud je klávesnice zablokována, tlačítko je použito jen pro zobrazení výpisu a měřítka. zablokování klávesnice zapnuto zablokování klávesnice vypnuto 1 0 postup zablokování klávesnice stisk tlačítka vysvětlení displej DSP Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek). Stiskněte, pokud se na displeji neobjeví "1" Stiskněte, abyste parametr zapsali a zobrazili další parametr Držte tlačítko stisknuté po 3 vteřiny, abyste zvolili základní mód postup odblokování klávesnice stisk tlačítka vysvětlení displej DSP Držte tlačítko DSP stisknuté po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek) Stiskněte, pokud se na displeji neobjeví "0" Stiskněte, abyste parametr zapsali a zobrazili další parametr Držte tlačítko stisknuté po 3 vteřiny, abyste zvolili základní mód 7.4 Nastavení rychlosti posuvu papíru (hlavní rychlost posuvu papíru) hlavní rychlost posuvu papíru v normálním módu : Nastavte rychlost zápisu pro základní činnost na jednu z následujících rychlostí: 10, 20, 24, 30, 50, 120, 200, 300, 400, 1000, 1200 a 1500 mm/hod. Jestliže používáte spojitý zápis a pokud je posuv papíru příliš rychlý, bude výsledkem čárkovaná čára místo spojité čáry (obecně toto platí pro rychlost 1000 mm/hod a více). Jestliže používáte bodový zápis a pokud je posuv papíru příliš rychlý, pak bude záznam obtížně čitelný, protože se zvětší mezery mezi body přerušení. Doporučujeme nastavit 50 mm/hod nebo méně.

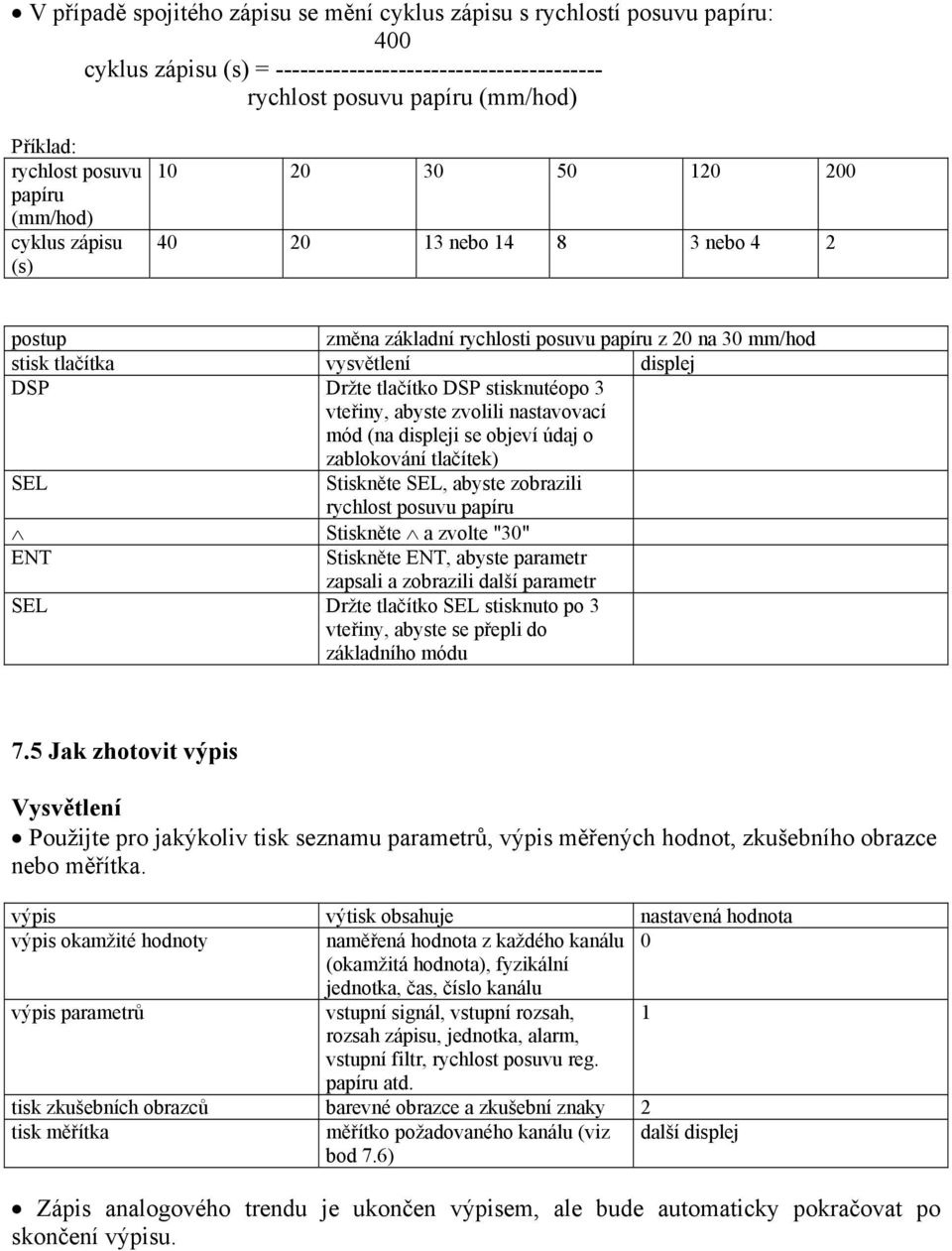

7 V případě spojitého zápisu se mění cyklus zápisu s rychlostí posuvu papíru: 400 cyklus zápisu (s) = rychlost posuvu papíru (mm/hod) Příklad: rychlost posuvu papíru (mm/hod) cyklus zápisu (s) nebo nebo 4 2 postup změna základní rychlosti posuvu papíru z 20 na 30 mm/hod stisk tlačítka vysvětlení displej DSP Držte tlačítko DSP stisknutéopo 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek) Stiskněte, abyste zobrazili rychlost posuvu papíru Stiskněte a zvolte "30" Stiskněte, abyste parametr zapsali a zobrazili další parametr Držte tlačítko stisknuto po 3 vteřiny, abyste se přepli do základního módu 7.5 Jak zhotovit výpis Použijte pro jakýkoliv tisk seznamu parametrů, výpis měřených hodnot, zkušebního obrazce nebo měřítka. výpis výtisk obsahuje nastavená hodnota výpis okamžité hodnoty naměřená hodnota z každého kanálu 0 (okamžitá hodnota), fyzikální jednotka, čas, číslo kanálu výpis parametrů vstupní signál, vstupní rozsah, 1 rozsah zápisu, jednotka, alarm, vstupní filtr, rychlost posuvu reg. papíru atd. tisk zkušebních obrazců barevné obrazce a zkušební znaky 2 tisk měřítka měřítko požadovaného kanálu (viz bod 7.6) další displej Zápis analogového trendu je ukončen výpisem, ale bude automaticky pokračovat po skončení výpisu.

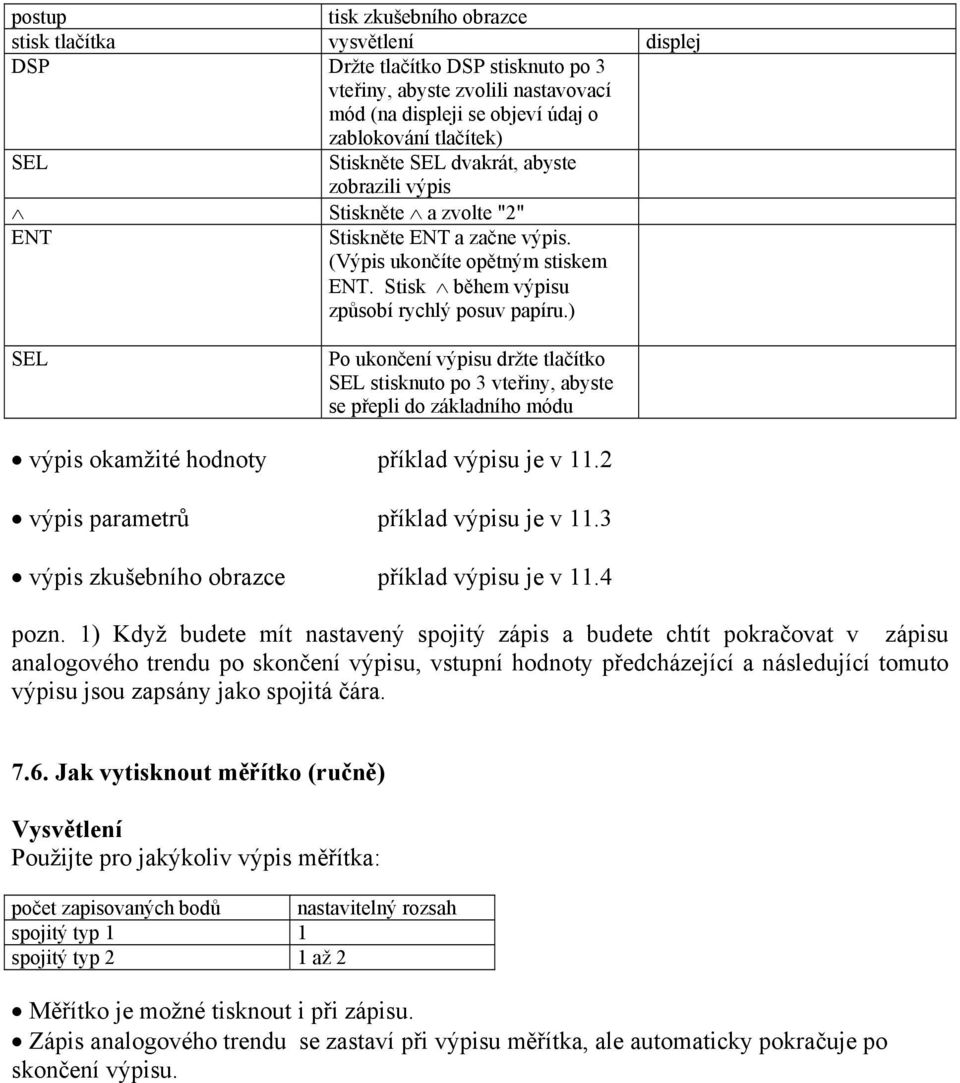

8 postup tisk zkušebního obrazce stisk tlačítka vysvětlení displej DSP Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek) Stiskněte dvakrát, abyste zobrazili výpis Stiskněte a zvolte "2" Stiskněte a začne výpis. (Výpis ukončíte opětným stiskem. Stisk během výpisu způsobí rychlý posuv papíru.) Po ukončení výpisu držte tlačítko stisknuto po 3 vteřiny, abyste se přepli do základního módu výpis okamžité hodnoty příklad výpisu je v 11.2 výpis parametrů příklad výpisu je v 11.3 výpis zkušebního obrazce příklad výpisu je v 11.4 pozn. 1) Když budete mít nastavený spojitý zápis a budete chtít pokračovat v zápisu analogového trendu po skončení výpisu, vstupní hodnoty předcházející a následující tomuto výpisu jsou zapsány jako spojitá čára Jak vytisknout měřítko (ručně) Použijte pro jakýkoliv výpis měřítka: počet zapisovaných bodů nastavitelný rozsah spojitý typ 1 1 spojitý typ 2 1 až 2 Měřítko je možné tisknout i při zápisu. Zápis analogového trendu se zastaví při výpisu měřítka, ale automaticky pokračuje po skončení výpisu.

9 postup tisk měřítka kanálu 2 spojitého typu 2 stisk tlačítka vysvětlení displej DSP Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek) Stiskněte třikrát, abyste zobrazili výpis měřítka. Stiskněte a zvolte "2" (kanál 2) stiskněte a začne výpis. (Výpis ukončíte opětným stiskem. Stisk během výpisu způsobí rychlý posuv papíru.) Po ukončení výpisu držte tlačítko stisknuto 3 vteřiny, abyste se přepli do základního módu * tisk měřítka... příklad je uveden v bodě Jak nastavit zapnuto/vypnuto periodického výpisu Tento porametr určuje, zda chcete během zápisu tisknout okamžité hodnoty v pevných intervalech. Tiskne následující body v pevných intervalech podle rychlosti posuvu papíru: tisk startovací čáry, čísla kanálu, měřené hodnoty, jednotky, rychlost posuvu papíru, současný čas Střídavě aktivuje periodický výpis a výpis měřítka. periodický výpis zapnutý 1 periodický výpis vypnutý 0 Podrobnosti najdete v bodu Vztah mezi rychlostí posuvu papíru a tiskem na str postup periodický výpis (zapnutí) stisk tlačítka vysvětlení displej DSP Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek). Stiskněte čtyřikrát, abyste zobrazili parametr zapnuto/vypnuto periodického výpisu. Stiskněte a zvolte "1". Stiskněte, abyste parametr zapsali a zobrazili další parametr Po ukončení výpisu držte tlačítko stisknuto 3 vteřiny, abyste se přepli do základního módu.

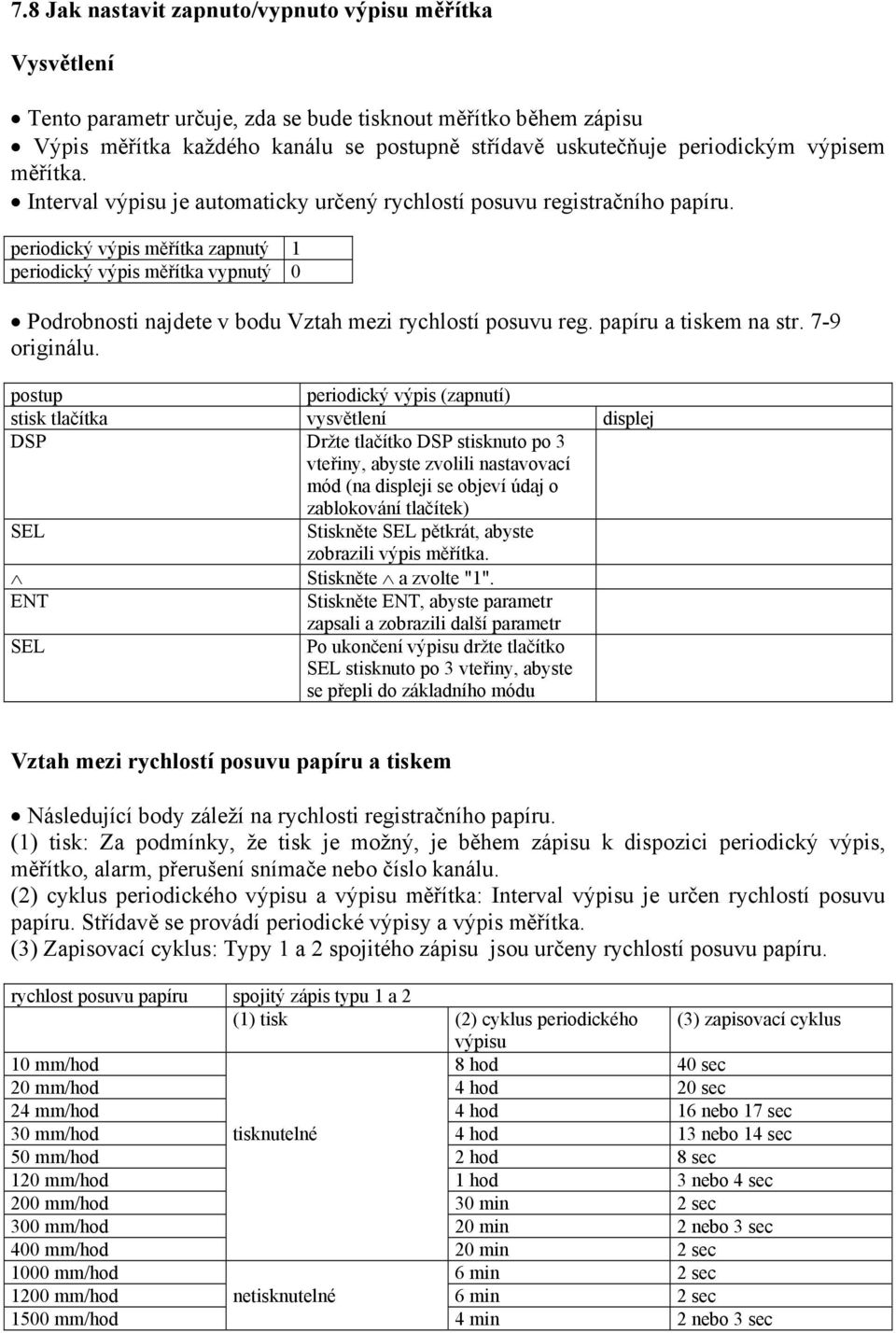

10 7.8 Jak nastavit zapnuto/vypnuto výpisu měřítka Tento parametr určuje, zda se bude tisknout měřítko během zápisu Výpis měřítka každého kanálu se postupně střídavě uskutečňuje periodickým výpisem měřítka. Interval výpisu je automaticky určený rychlostí posuvu registračního papíru. periodický výpis měřítka zapnutý 1 periodický výpis měřítka vypnutý 0 Podrobnosti najdete v bodu Vztah mezi rychlostí posuvu reg. papíru a tiskem na str. 7-9 originálu. postup periodický výpis (zapnutí) stisk tlačítka vysvětlení displej DSP Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek) Stiskněte pětkrát, abyste zobrazili výpis měřítka. Stiskněte a zvolte "1". Stiskněte, abyste parametr zapsali a zobrazili další parametr Po ukončení výpisu držte tlačítko stisknuto po 3 vteřiny, abyste se přepli do základního módu Vztah mezi rychlostí posuvu papíru a tiskem Následující body záleží na rychlosti registračního papíru. (1) tisk: Za podmínky, že tisk je možný, je během zápisu k dispozici periodický výpis, měřítko, alarm, přerušení snímače nebo číslo kanálu. (2) cyklus periodického výpisu a výpisu měřítka: Interval výpisu je určen rychlostí posuvu papíru. Střídavě se provádí periodické výpisy a výpis měřítka. (3) Zapisovací cyklus: Typy 1 a 2 spojitého zápisu jsou určeny rychlostí posuvu papíru. rychlost posuvu papíru spojitý zápis typu 1 a 2 (1) tisk (2) cyklus periodického (3) zapisovací cyklus výpisu 10 mm/hod 8 hod 40 sec 20 mm/hod 4 hod 20 sec 24 mm/hod 4 hod 16 nebo 17 sec 30 mm/hod tisknutelné 4 hod 13 nebo 14 sec 50 mm/hod 2 hod 8 sec 120 mm/hod 1 hod 3 nebo 4 sec 200 mm/hod 30 min 2 sec 300 mm/hod 20 min 2 nebo 3 sec 400 mm/hod 20 min 2 sec 1000 mm/hod 6 min 2 sec 1200 mm/hod netisknutelné 6 min 2 sec 1500 mm/hod 4 min 2 nebo 3 sec

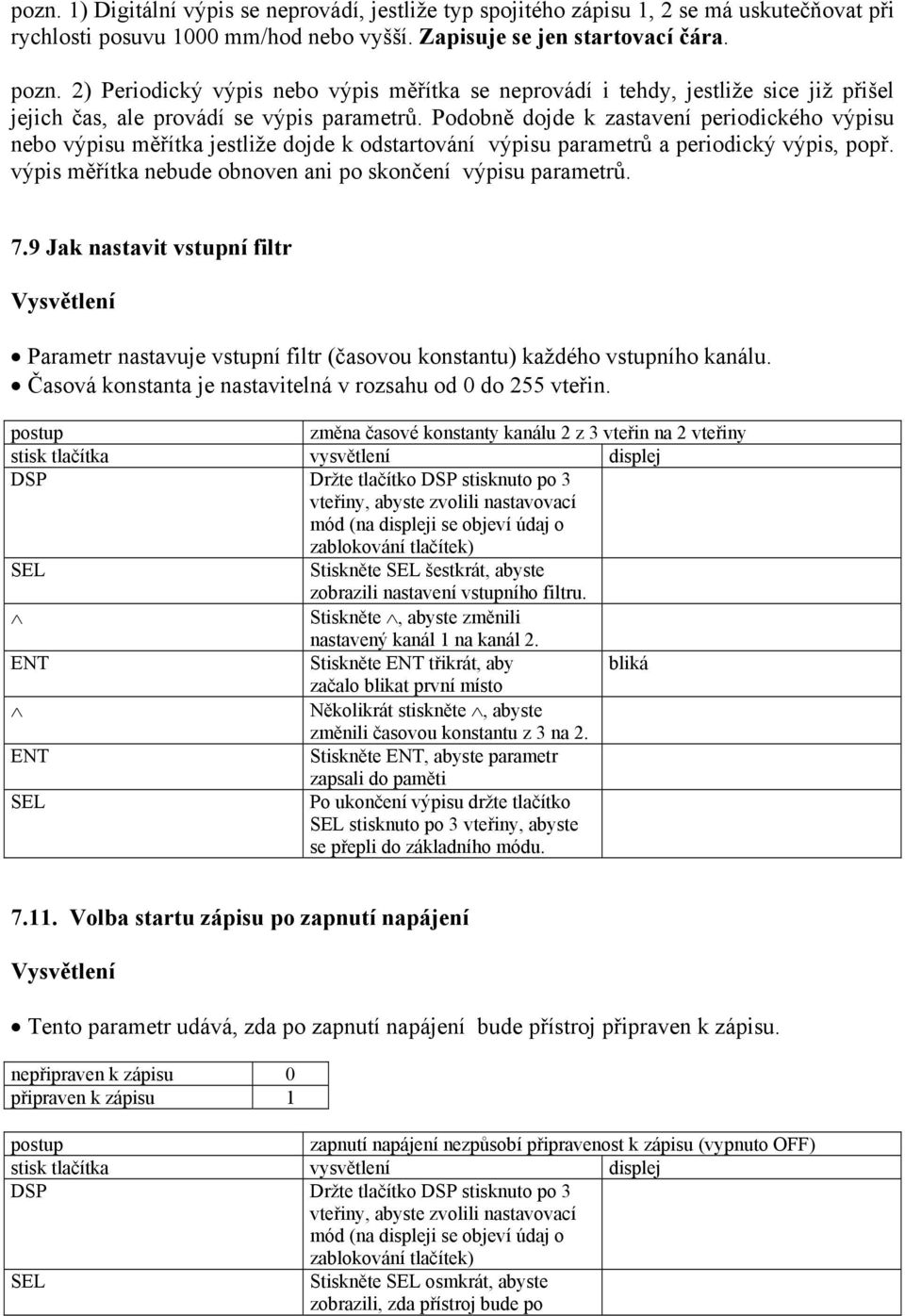

11 pozn. 1) Digitální výpis se neprovádí, jestliže typ spojitého zápisu 1, 2 se má uskutečňovat při rychlosti posuvu 1000 mm/hod nebo vyšší. Zapisuje se jen startovací čára. pozn. 2) Periodický výpis nebo výpis měřítka se neprovádí i tehdy, jestliže sice již přišel jejich čas, ale provádí se výpis parametrů. Podobně dojde k zastavení periodického výpisu nebo výpisu měřítka jestliže dojde k odstartování výpisu parametrů a periodický výpis, popř. výpis měřítka nebude obnoven ani po skončení výpisu parametrů. 7.9 Jak nastavit vstupní filtr Parametr nastavuje vstupní filtr (časovou konstantu) každého vstupního kanálu. Časová konstanta je nastavitelná v rozsahu od 0 do 255 vteřin. postup změna časové konstanty kanálu 2 z 3 vteřin na 2 vteřiny stisk tlačítka vysvětlení displej DSP Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek) Stiskněte šestkrát, abyste zobrazili nastavení vstupního filtru. Stiskněte, abyste změnili nastavený kanál 1 na kanál 2. Stiskněte třikrát, aby bliká začalo blikat první místo Několikrát stiskněte, abyste změnili časovou konstantu z 3 na 2. Stiskněte, abyste parametr zapsali do paměti Po ukončení výpisu držte tlačítko stisknuto po 3 vteřiny, abyste se přepli do základního módu Volba startu zápisu po zapnutí napájení Tento parametr udává, zda po zapnutí napájení bude přístroj připraven k zápisu. nepřipraven k zápisu 0 připraven k zápisu 1 postup zapnutí napájení nezpůsobí připravenost k zápisu (vypnuto OFF) stisk tlačítka vysvětlení displej DSP Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek) Stiskněte osmkrát, abyste zobrazili, zda přístroj bude po

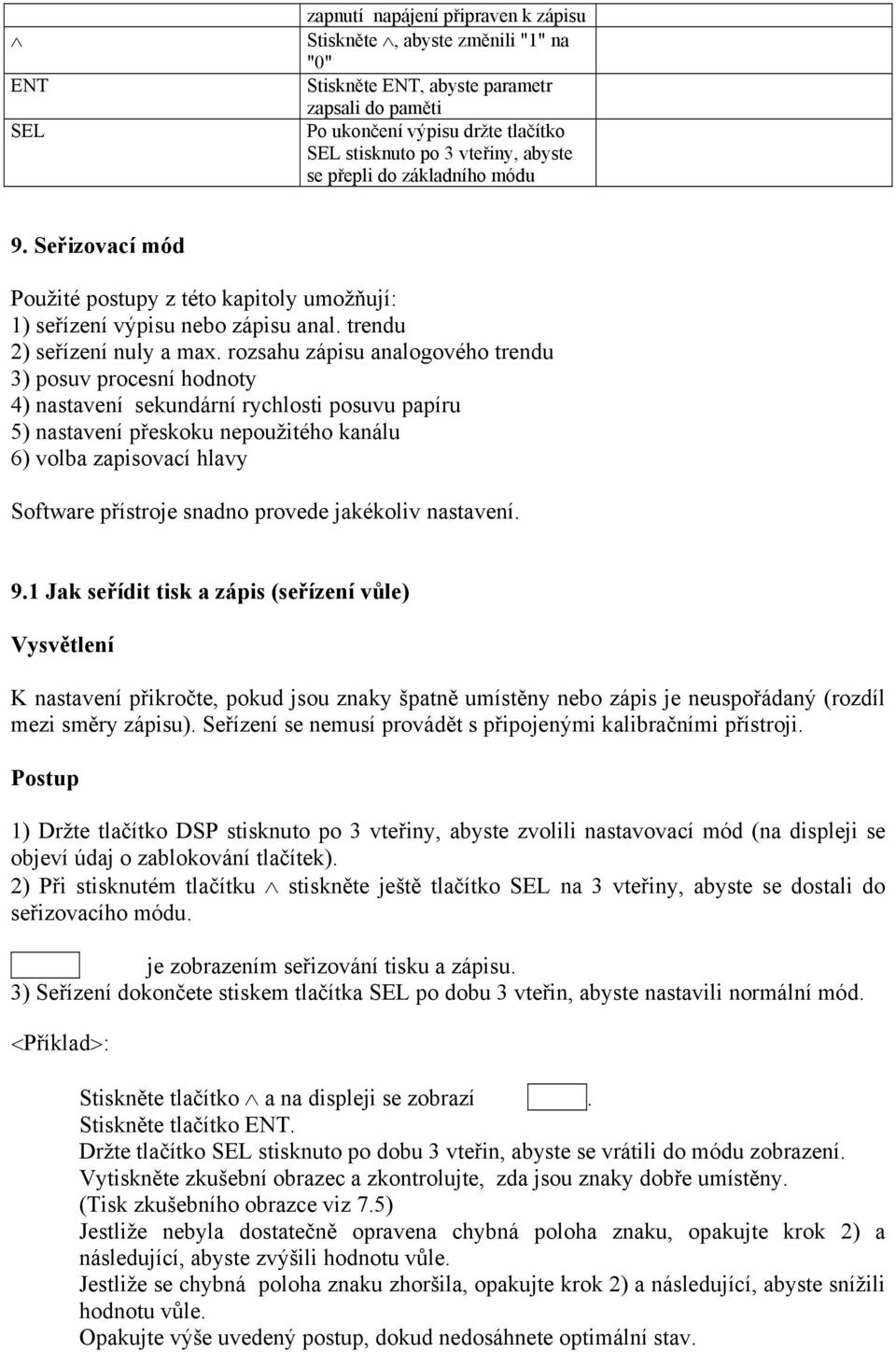

12 zapnutí napájení připraven k zápisu Stiskněte, abyste změnili "1" na "0" Stiskněte, abyste parametr zapsali do paměti Po ukončení výpisu držte tlačítko stisknuto po 3 vteřiny, abyste se přepli do základního módu 9. Seřizovací mód Použité postupy z této kapitoly umožňují: 1) seřízení výpisu nebo zápisu anal. trendu 2) seřízení nuly a max. rozsahu zápisu analogového trendu 3) posuv procesní hodnoty 4) nastavení sekundární rychlosti posuvu papíru 5) nastavení přeskoku nepoužitého kanálu 6) volba zapisovací hlavy Software přístroje snadno provede jakékoliv nastavení. 9.1 Jak seřídit tisk a zápis (seřízení vůle) K nastavení přikročte, pokud jsou znaky špatně umístěny nebo zápis je neuspořádaný (rozdíl mezi směry zápisu). Seřízení se nemusí provádět s připojenými kalibračními přístroji. Postup 1) Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek). 2) Při stisknutém tlačítku stiskněte ještě tlačítko na 3 vteřiny, abyste se dostali do seřizovacího módu. je zobrazením seřizování tisku a zápisu. 3) Seřízení dokončete stiskem tlačítka po dobu 3 vteřin, abyste nastavili normální mód. <Příklad>: Stiskněte tlačítko a na displeji se zobrazí. Stiskněte tlačítko. Držte tlačítko stisknuto po dobu 3 vteřin, abyste se vrátili do módu zobrazení. Vytiskněte zkušební obrazec a zkontrolujte, zda jsou znaky dobře umístěny. (Tisk zkušebního obrazce viz 7.5) Jestliže nebyla dostatečně opravena chybná poloha znaku, opakujte krok 2) a následující, abyste zvýšili hodnotu vůle. Jestliže se chybná poloha znaku zhoršila, opakujte krok 2) a následující, abyste snížili hodnotu vůle. Opakujte výše uvedený postup, dokud nedosáhnete optimální stav.

13 Pozn.: Hodnota vůle se mění od 0 do 15. Čísla od 10 do 15 se zobrazují jako znaky A až F. Standartní hodnota je 5. Normální tisk a zápis se obvykle dosáhne mezi hodnotami 4 a Jak umístit zápis analogového trendu (poloha nuly zapisovací hlavy / max. rozsah) Nulu (0 %) a maximum rozsahu (100 %) zápisu analogového trendu musíte seřizovat s vloženým papírem. Při této činnosti není nutné připojovat kalibrační přístroj. Pozn.: Tuto činnost můžete provádět i během zápisu. Postup 1) Zápis zastavíte tlačítkem REC. 2) Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zvolili nastavovací mód (na displeji se objeví údaj o zablokování tlačítek). 3) Při stisknutém tlačítku stiskněte ještě tlačítko na 3 vteřiny, abyste se dostali do seřizovacího módu. nekalibrujte (0) je zobrazením seřizování tisku a zápisu. je zobrazením kalibrace nuly a max. rozsahu zápisu analogového trendu. stiskněte tlačítko, abyste určili, zda budete kalibrovat tlačítko kalibrujte (1) nastavte posuv procesní hodnoty tlačítko Zapisovací hlava se pohybuje a kreslí čáru v nule (0 %), a to modrou barvou pro typ 1 nebo 2 spojitého zápisu nebo černou barvou pro 6ti bodový výpis. Seřiďte polohu, pokud je zápis 0 % mimo papír. Stiskem tlačítka pohybujete body zápisu doprava. Stisk tlačítka pohybujete body zápisu doleva. Po té, co jste zkalibrovali nulu, stiskněte tlačítko... konec kalibrace nuly. Zapisovací hlava se pohybuje a kreslí čáru v 100 % rozsahu, a to modrou barvou pro typ 1 nebo 2 spojitého zápisu nebo černou barvou pro 6ti bodový výpis. Seřiďte polohu, pokud je zápis 100 % mimo papír. Stiskem tlačítka pohybujete body zápisu doprava. Stisk tlačítka pohybujete body zápisu doleva. Po té, co jste zkalibrovali max. rozsah, stiskněte tlačítko. Zapisovací hlava se pohybuje do středu a zápis se ukončí....konec kalibrace max. rozsahu. Stiskněte tlačítko po dobu 3 vteřin, abyste nastavili normální mód.

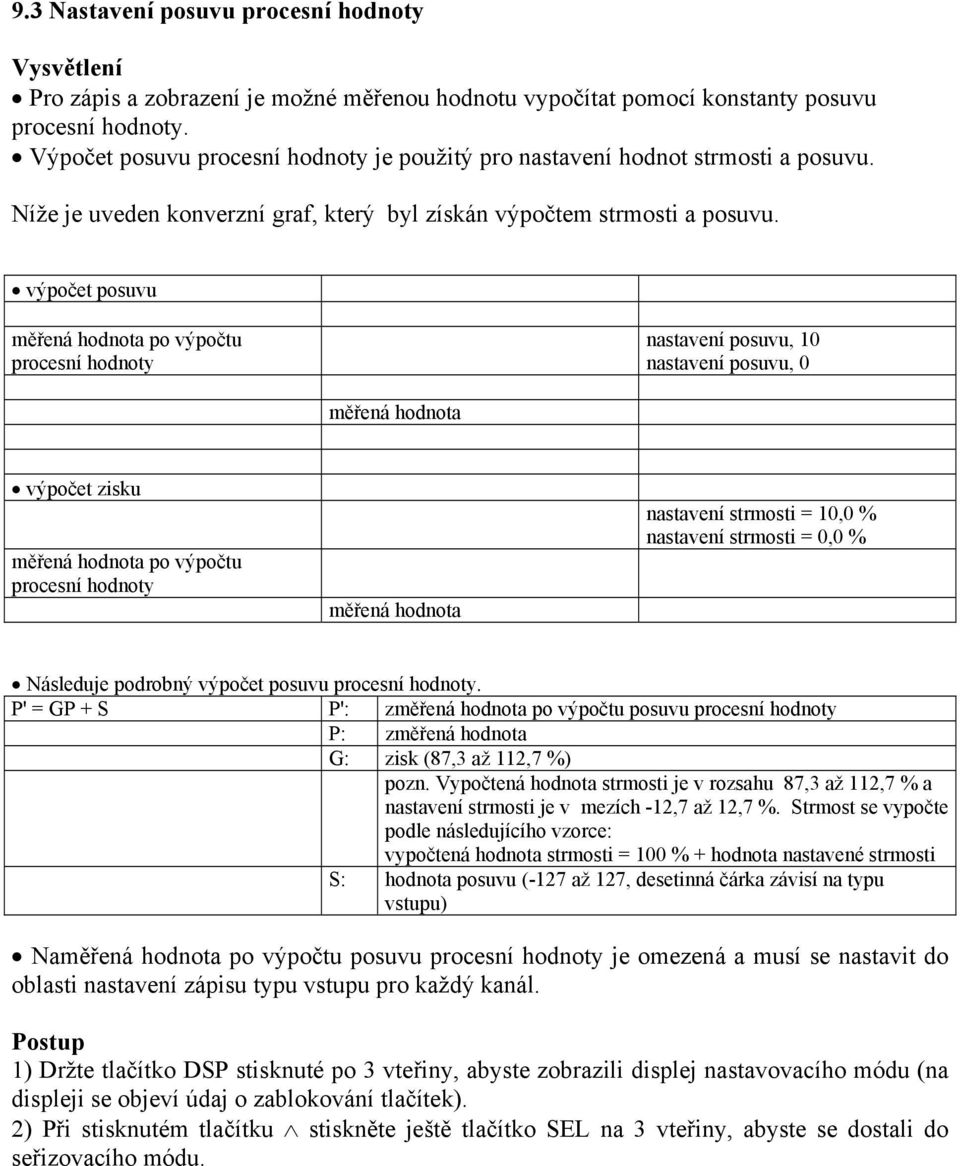

14 9.3 Nastavení posuvu procesní hodnoty Pro zápis a zobrazení je možné měřenou hodnotu vypočítat pomocí konstanty posuvu procesní hodnoty. Výpočet posuvu procesní hodnoty je použitý pro nastavení hodnot strmosti a posuvu. Níže je uveden konverzní graf, který byl získán výpočtem strmosti a posuvu. výpočet posuvu měřená hodnota po výpočtu procesní hodnoty nastavení posuvu, 10 nastavení posuvu, 0 měřená hodnota výpočet zisku měřená hodnota po výpočtu procesní hodnoty měřená hodnota nastavení strmosti = 10,0 % nastavení strmosti = 0,0 % Následuje podrobný výpočet posuvu procesní hodnoty. P' = GP + S P': změřená hodnota po výpočtu posuvu procesní hodnoty P: změřená hodnota G: zisk (87,3 až 112,7 %) pozn. Vypočtená hodnota strmosti je v rozsahu 87,3 až 112,7 % a nastavení strmosti je v mezích -12,7 až 12,7 %. Strmost se vypočte podle následujícího vzorce: vypočtená hodnota strmosti = 100 % + hodnota nastavené strmosti S: hodnota posuvu (-127 až 127, desetinná čárka závisí na typu vstupu) Naměřená hodnota po výpočtu posuvu procesní hodnoty je omezená a musí se nastavit do oblasti nastavení zápisu typu vstupu pro každý kanál. Postup 1) Držte tlačítko DSP stisknuté po 3 vteřiny, abyste zobrazili displej nastavovacího módu (na displeji se objeví údaj o zablokování tlačítek). 2) Při stisknutém tlačítku stiskněte ještě tlačítko na 3 vteřiny, abyste se dostali do seřizovacího módu.

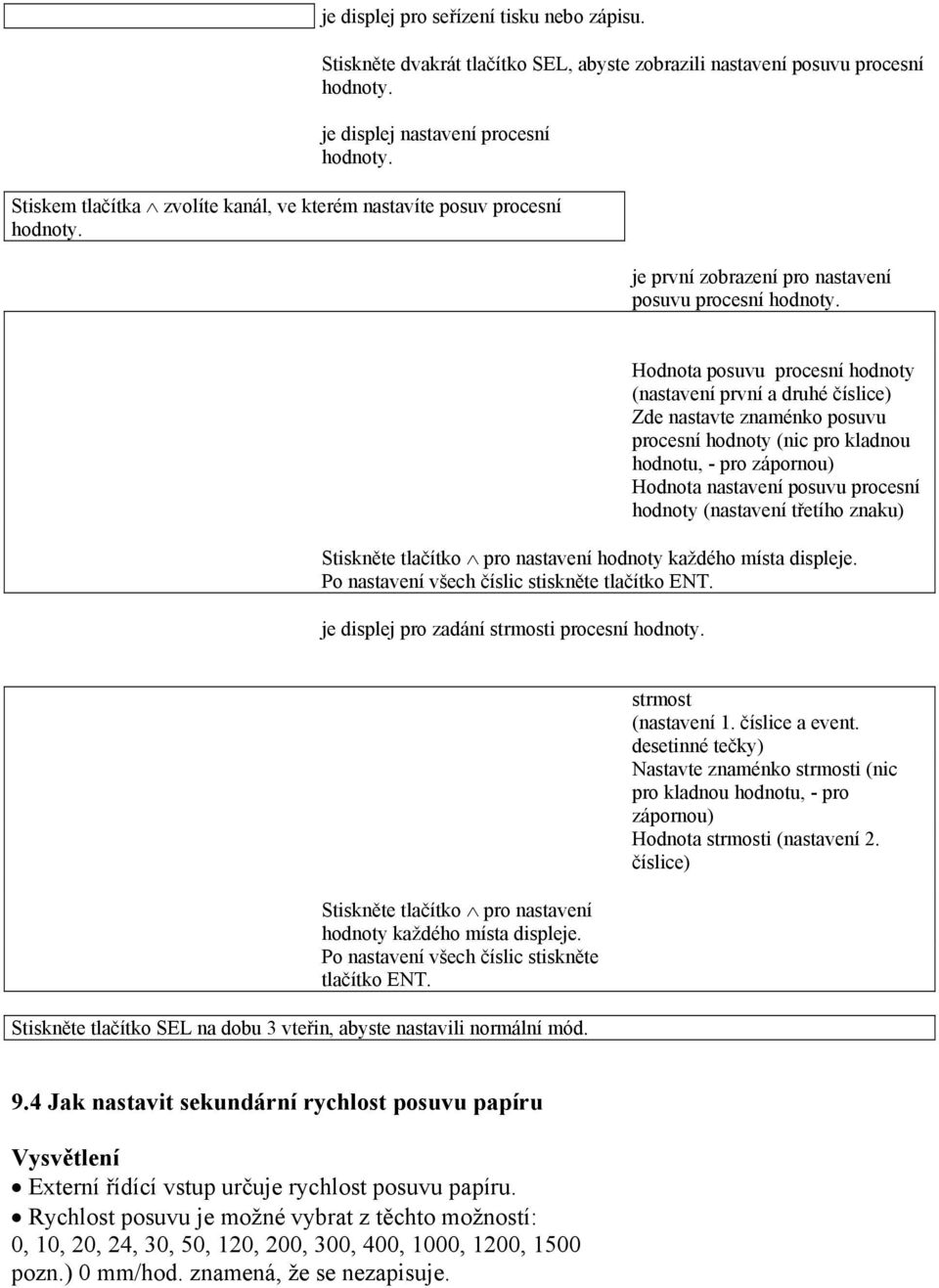

15 je displej pro seřízení tisku nebo zápisu. Stiskněte dvakrát tlačítko, abyste zobrazili nastavení posuvu procesní hodnoty. je displej nastavení procesní hodnoty. Stiskem tlačítka zvolíte kanál, ve kterém nastavíte posuv procesní hodnoty. je první zobrazení pro nastavení posuvu procesní hodnoty. Hodnota posuvu procesní hodnoty (nastavení první a druhé číslice) Zde nastavte znaménko posuvu procesní hodnoty (nic pro kladnou hodnotu, - pro zápornou) Hodnota nastavení posuvu procesní hodnoty (nastavení třetího znaku) Stiskněte tlačítko pro nastavení hodnoty každého místa displeje. Po nastavení všech číslic stiskněte tlačítko. je displej pro zadání strmosti procesní hodnoty. Stiskněte tlačítko pro nastavení hodnoty každého místa displeje. Po nastavení všech číslic stiskněte tlačítko. Stiskněte tlačítko na dobu 3 vteřin, abyste nastavili normální mód. strmost (nastavení 1. číslice a event. desetinné tečky) Nastavte znaménko strmosti (nic pro kladnou hodnotu, - pro zápornou) Hodnota strmosti (nastavení 2. číslice) 9.4 Jak nastavit sekundární rychlost posuvu papíru Externí řídící vstup určuje rychlost posuvu papíru. Rychlost posuvu je možné vybrat z těchto možností: 0, 10, 20, 24, 30, 50, 120, 200, 300, 400, 1000, 1200, 1500 pozn.) 0 mm/hod. znamená, že se nezapisuje.

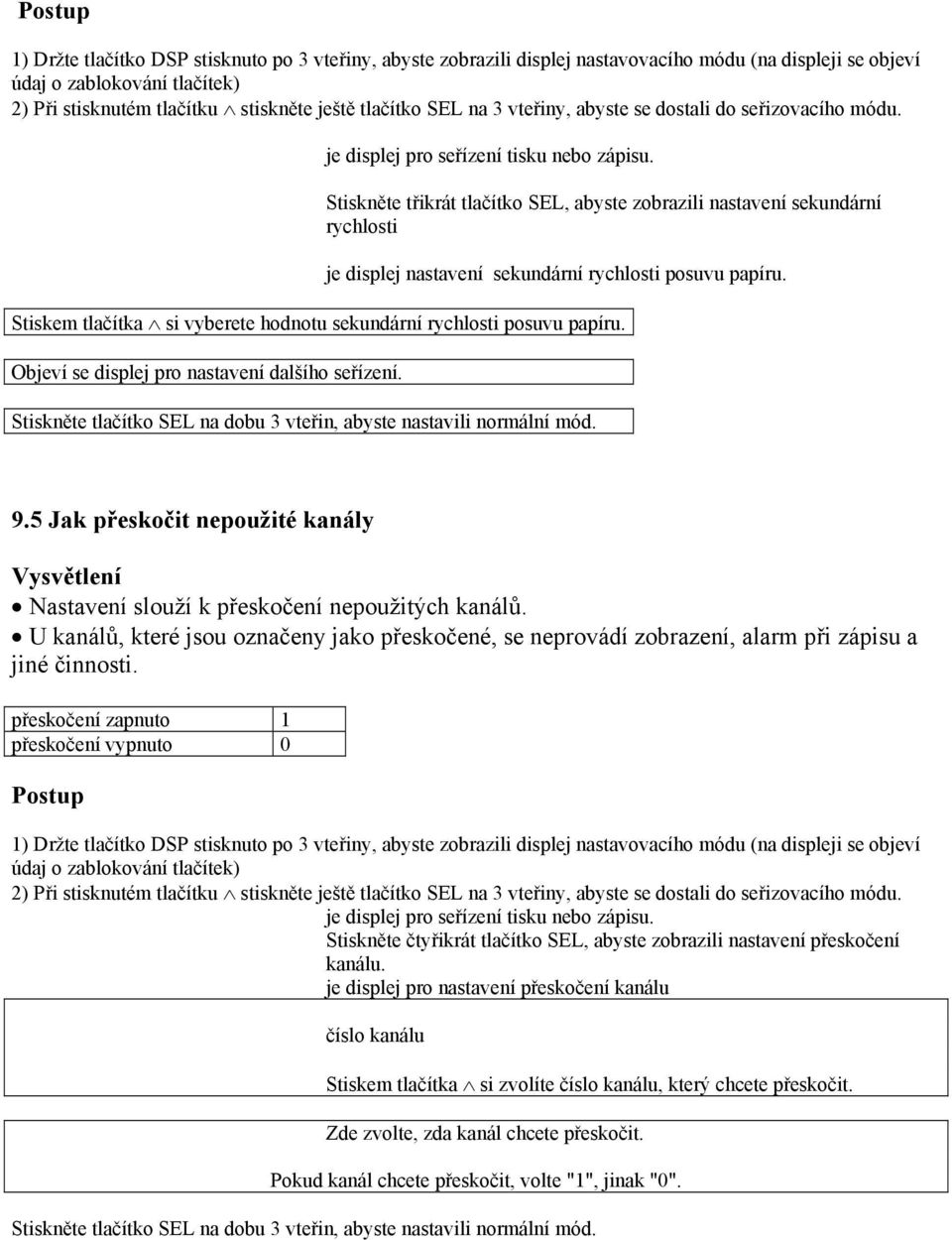

16 Postup 1) Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zobrazili displej nastavovacího módu (na displeji se objeví údaj o zablokování tlačítek) 2) Při stisknutém tlačítku stiskněte ještě tlačítko na 3 vteřiny, abyste se dostali do seřizovacího módu. je displej pro seřízení tisku nebo zápisu. Stiskněte třikrát tlačítko, abyste zobrazili nastavení sekundární rychlosti je displej nastavení sekundární rychlosti posuvu papíru. Stiskem tlačítka si vyberete hodnotu sekundární rychlosti posuvu papíru. Objeví se displej pro nastavení dalšího seřízení. Stiskněte tlačítko na dobu 3 vteřin, abyste nastavili normální mód. 9.5 Jak přeskočit nepoužité kanály Nastavení slouží k přeskočení nepoužitých kanálů. U kanálů, které jsou označeny jako přeskočené, se neprovádí zobrazení, alarm při zápisu a jiné činnosti. přeskočení zapnuto 1 přeskočení vypnuto 0 Postup 1) Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zobrazili displej nastavovacího módu (na displeji se objeví údaj o zablokování tlačítek) 2) Při stisknutém tlačítku stiskněte ještě tlačítko na 3 vteřiny, abyste se dostali do seřizovacího módu. je displej pro seřízení tisku nebo zápisu. Stiskněte čtyřikrát tlačítko, abyste zobrazili nastavení přeskočení kanálu. je displej pro nastavení přeskočení kanálu číslo kanálu Stiskem tlačítka si zvolíte číslo kanálu, který chcete přeskočit. Zde zvolte, zda kanál chcete přeskočit. Pokud kanál chcete přeskočit, volte "1", jinak "0". Stiskněte tlačítko na dobu 3 vteřin, abyste nastavili normální mód.

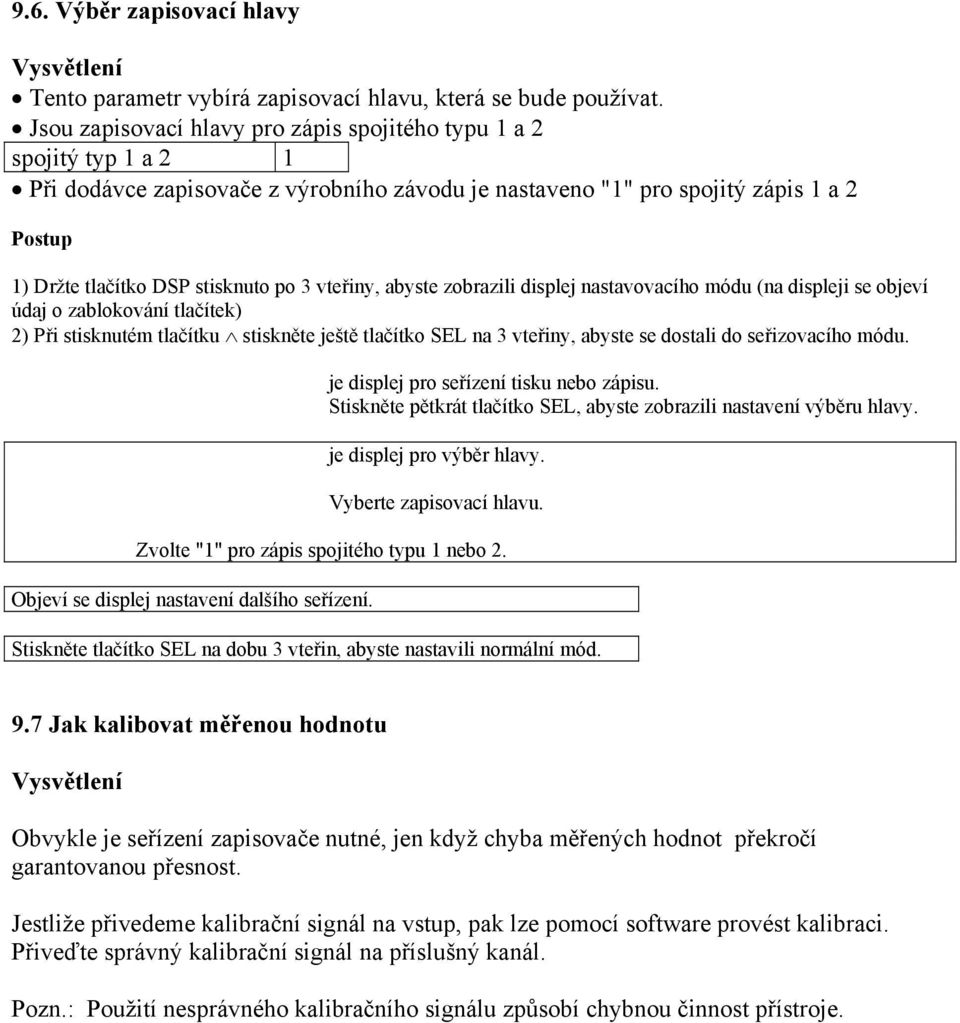

17 9.6. Výběr zapisovací hlavy Tento parametr vybírá zapisovací hlavu, která se bude používat. Jsou zapisovací hlavy pro zápis spojitého typu 1 a 2 spojitý typ 1 a 2 1 Při dodávce zapisovače z výrobního závodu je nastaveno "1" pro spojitý zápis 1 a 2 Postup 1) Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zobrazili displej nastavovacího módu (na displeji se objeví údaj o zablokování tlačítek) 2) Při stisknutém tlačítku stiskněte ještě tlačítko na 3 vteřiny, abyste se dostali do seřizovacího módu. je displej pro seřízení tisku nebo zápisu. Stiskněte pětkrát tlačítko, abyste zobrazili nastavení výběru hlavy. je displej pro výběr hlavy. Vyberte zapisovací hlavu. Zvolte "1" pro zápis spojitého typu 1 nebo 2. Objeví se displej nastavení dalšího seřízení. Stiskněte tlačítko na dobu 3 vteřin, abyste nastavili normální mód. 9.7 Jak kalibovat měřenou hodnotu Obvykle je seřízení zapisovače nutné, jen když chyba měřených hodnot překročí garantovanou přesnost. Jestliže přivedeme kalibrační signál na vstup, pak lze pomocí software provést kalibraci. Přiveďte správný kalibrační signál na příslušný kanál. Pozn.: Použití nesprávného kalibračního signálu způsobí chybnou činnost přístroje.

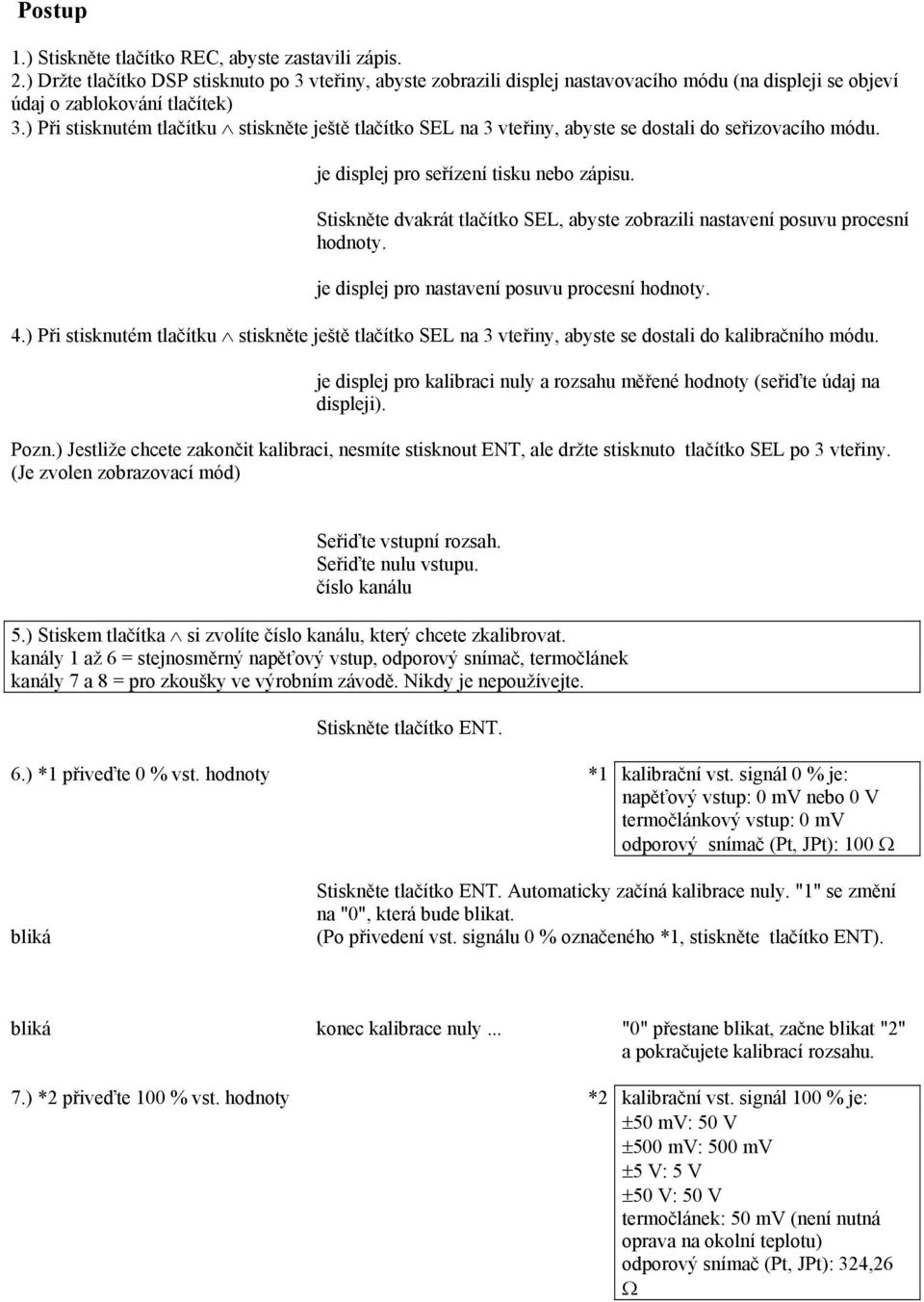

18 Postup 1.) Stiskněte tlačítko REC, abyste zastavili zápis. 2.) Držte tlačítko DSP stisknuto po 3 vteřiny, abyste zobrazili displej nastavovacího módu (na displeji se objeví údaj o zablokování tlačítek) 3.) Při stisknutém tlačítku stiskněte ještě tlačítko na 3 vteřiny, abyste se dostali do seřizovacího módu. je displej pro seřízení tisku nebo zápisu. Stiskněte dvakrát tlačítko, abyste zobrazili nastavení posuvu procesní hodnoty. je displej pro nastavení posuvu procesní hodnoty. 4.) Při stisknutém tlačítku stiskněte ještě tlačítko na 3 vteřiny, abyste se dostali do kalibračního módu. je displej pro kalibraci nuly a rozsahu měřené hodnoty (seřiďte údaj na displeji). Pozn.) Jestliže chcete zakončit kalibraci, nesmíte stisknout, ale držte stisknuto tlačítko po 3 vteřiny. (Je zvolen zobrazovací mód) Seřiďte vstupní rozsah. Seřiďte nulu vstupu. číslo kanálu 5.) Stiskem tlačítka si zvolíte číslo kanálu, který chcete zkalibrovat. kanály 1 až 6 = stejnosměrný napěťový vstup, odporový snímač, termočlánek kanály 7 a 8 = pro zkoušky ve výrobním závodě. Nikdy je nepoužívejte. Stiskněte tlačítko. 6.) *1 přiveďte 0 % vst. hodnoty *1 kalibrační vst. signál 0 % je: napěťový vstup: 0 mv nebo 0 V termočlánkový vstup: 0 mv odporový snímač (Pt, JPt): 100 Ω bliká Stiskněte tlačítko. Automaticky začíná kalibrace nuly. "1" se změní na "0", která bude blikat. (Po přivedení vst. signálu 0 % označeného *1, stiskněte tlačítko ). bliká konec kalibrace nuly... "0" přestane blikat, začne blikat "2" a pokračujete kalibrací rozsahu. 7.) *2 přiveďte 100 % vst. hodnoty *2 kalibrační vst. signál 100 % je: ±50 mv: 50 V ±500 mv: 500 mv ±5 V: 5 V ±50 V: 50 V termočlánek: 50 mv (není nutná oprava na okolní teplotu) odporový snímač (Pt, JPt): 324,26 Ω

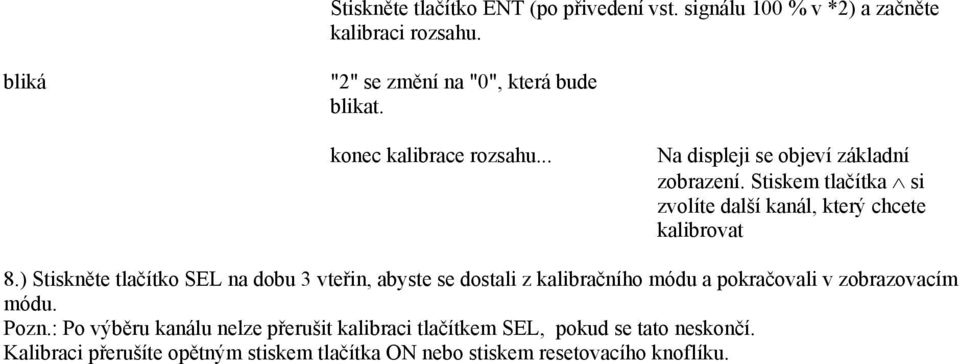

19 Stiskněte tlačítko (po přivedení vst. signálu 100 % v *2) a začněte kalibraci rozsahu. bliká "2" se změní na "0", která bude blikat. konec kalibrace rozsahu... Na displeji se objeví základní zobrazení. Stiskem tlačítka si zvolíte další kanál, který chcete kalibrovat 8.) Stiskněte tlačítko na dobu 3 vteřin, abyste se dostali z kalibračního módu a pokračovali v zobrazovacím módu. Pozn.: Po výběru kanálu nelze přerušit kalibraci tlačítkem, pokud se tato neskončí. Kalibraci přerušíte opětným stiskem tlačítka ON nebo stiskem resetovacího knoflíku.
