Instalace expanzních jednotek. Obecné. Expanzní jednotka BCI. IP klasifikace PGRT

Transkript

1 PGRT Obecné Obecné Komunikace mezi podvozkem a nástavbou probíhá prostřednictvím konfigurovatelných vstupů a výstupů v konektoru C259. Pokud je požadováno více vstupů a výstupů, než ovládací jednotka původně nabízí, lze systém BWE (Elektrický systém nástavby) rozšířit prostřednictvím expanzních jednotek. Expanzní jednotky lze také použít ke zjednodušení elektrické instalace, například omezením počtu kabelů mezi kabinou a podvozkem Expanzní jednotka komunikuje s ovládací jednotkou BCI prostřednictvím rozšiřující CAN. Expanzní jednotka BCI Master C C C C T Expanzní jednotka BCI je dodávána v kompletních sadách. Obsah je uveden v tabulce na straně expanzní jednotky lze objednat přímo z výrobního závodu nebo později pro dodatečnou montáž. Každá expanzní jednotka rozšíří systém nástavby o 10 vstupů a 7 výstupů. C C C Expansion unit Expansion unit Expansion unit A B X Poznámka: Expanzní jednotka musí být vždy objednávány samostatně. Neexistuje žádná funkce montovaná ve výrobním závodě, která je automaticky dodávána s expanzní jednotkou IP klasifikace Expanzní jednotky mají klasifikaci IP69, aby je bylo možné umístit na podvozek nebo na nástavbu. Pokud je instalace prováděna v prostředí podvozku, je nutné použít utěsněné konektory a spojovací bloky. Tato příslušenství jsou dodávána s expanzní jednotkou, když je tato jednotka dodána spolu s vozidlem z výrobního závodu, v případě dodatečné montáže je však nutné objednat instalační sadu samostatně. Další informace o expanzních jednotkách naleznete v dokumentu Expanzní jednotka v části Elektrický systém, Připojení. Další informace o konektoru C259 naleznete v dokumentu C259 Konektor pro přídavné funkce v části Elektrický systém, Připojení. 22: Vydání 1.2 cs-cz 1 (13)

2 Obecné Dodatečná montáž Pokud je expanzní jednotka objednána pro dodatečnou montáž, je nutné instalační sadu objednat samostatně. Označení Počet Číslo dílu Expanzní jednotka Instalační sada : Vydání 1.2 cs-cz 2 (13)

3 Obecné Obsah instalační sady Expanzní jednotka BCI Označení Číslo dílu Počet pinový pouzdrový konektor VO Obal konektoru VO Zátka (těsnění nepoužitých spojů) Kabelové těsnění pro kabel 0,5-1,0 mm² Kabelové těsnění pro kabel 1,0-2,5 mm² Zlatý pin pro kabel 0,5-1,0 mm² Pocínovaný pin pro kabel 0,5-1,0 mm² Pocínovaný pin pro kabel 1,0-2,5 mm² Zakončení CAN 120 ohmů Připojení zakončení CAN Zlatý pin pro zakončení 0,75-1,5 mm² Zátka pro zakončení Zajištění pro zakončení Spojovací blok Připojení pro spojovací blok Zlatý pin pro připojení Zátka pro spojovací blok Zajištění pro spojovací blok CAN - - 0,5-1 mm 2 0,5-1 mm 2 1-2,5 mm :A :C :C Příslušenství pro dodatečnou montáž expanzní jednotky; viz seznam obsahu. 0,5-1 mm 2 1-2,5 mm Příslušenství pro dodatečnou montáž expanzní jednotky; viz seznam obsahu : Vydání 1.2 cs-cz 3 (13)

4 Obecné Umístění Poznámka: Expanzní jednotku v podvozku vždy uzemněte Kabel musí být vždy ohnut mírně, aby se nemohl skřípnout Instalaci neprovádějte v blízkosti horkých ploch vozidla NOT OK OK Expanzní jednotku nemontujte v blízkosti špinavého prostředí, např. do podběhu kola UPOZORNĚNÍ V případě nesprávného uzemnění hrozí nebezpečí poškození Pin list Pokud byl připojen výstup, je nutné v zařízení také připojit příslušné uzemnění. Výstupní uzemnění nesmí být provedeno žádným jiným způsobem, mohlo by tak vzniknout bezpečnostní riziko Funkce důležité pro bezpečnost by měly být vždy aktivovány prostřednictvím zavřeného obvodu. Komponenty Zlatý pin pro kabel 0,5-1,0 mm² Krimpovací kleště (žluté) pro kabel 0,5-1,0 mm² :A. Pocínovaný pin pro kabel 0,5-1,0 mm² Krimpovací kleště pro kabel 0,5-1,0 mm² :C. Pocínovaný pin pro kabel 1,0-2,5 mm² Krimpovací kleště pro kabel 1,0-2,5 mm² :C. Zátka (pro utěsnění nepoužitých spojů). 22: Vydání 1.2 cs-cz 4 (13)

5 Obecné Kabelové těsnění pro kabel 0,5-1,0 mm². Kabelové těsnění pro kabel 1-2,5 mm². 22: Vydání 1.2 cs-cz 5 (13)

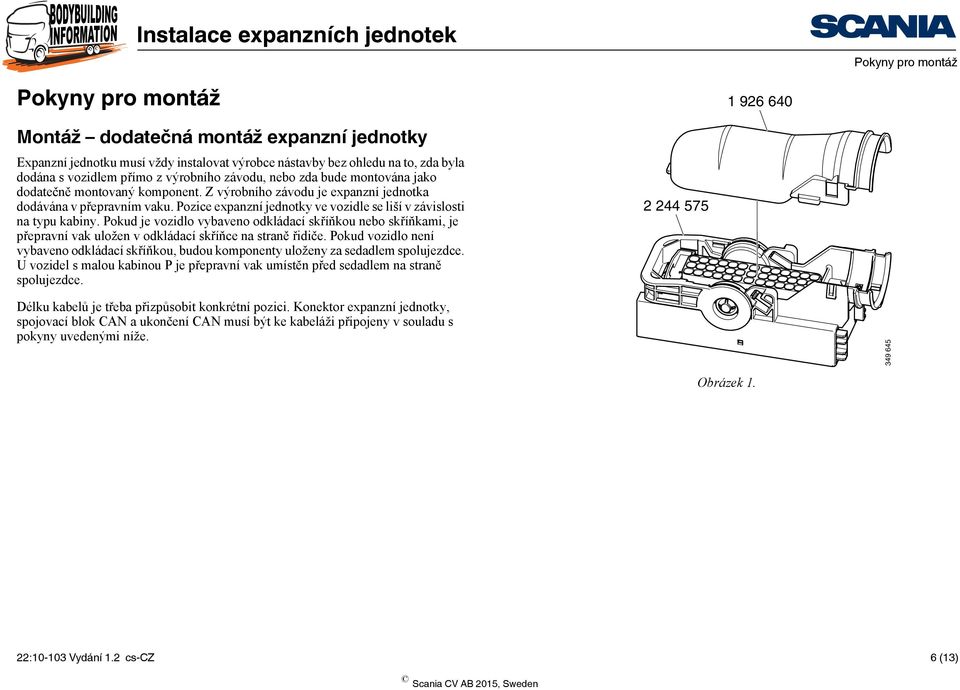

6 Montáž dodatečná montáž expanzní jednotky Expanzní jednotku musí vždy instalovat výrobce nástavby bez ohledu na to, zda byla dodána s vozidlem přímo z výrobního závodu, nebo zda bude montována jako dodatečně montovaný komponent. Z výrobního závodu je expanzní jednotka dodávána v přepravním vaku. Pozice expanzní jednotky ve vozidle se liší v závislosti na typu kabiny. Pokud je vozidlo vybaveno odkládací skříňkou nebo skříňkami, je přepravní vak uložen v odkládací skříňce na straně řidiče. Pokud vozidlo není vybaveno odkládací skříňkou, budou komponenty uloženy za sedadlem spolujezdce. U vozidel s malou kabinou P je přepravní vak umístěn před sedadlem na straně spolujezdce Délku kabelů je třeba přizpůsobit konkrétní pozici. Konektor expanzní jednotky, spojovací blok CAN a ukončení CAN musí být ke kabeláži připojeny v souladu s pokyny uvedenými níže Obrázek 1. 22: Vydání 1.2 cs-cz 6 (13)

7 Konektor expanzní jednotky 1. Zdvihněte obal konektoru , abyste získali přístup k pouzdrovému konektoru ; viz obrázek Připojte piny podle seznamu pinů, kde naleznete typy signálu pro jednotlivé piny. Nahlédněte do seznamu pinů v dokumentu Expanzní jednotka v části Připojení. Je důležité, aby byly výstupy uzemněny zpět k pouzdrovému konektoru. 3. Pin připevněte pomocí krimpovacích kleští. Lze použít tři různé piny s krimpovacími kleštěmi přiřazenými v závislosti na ploše průřezu kabelu a na tom, zda se jedná o připojení CAN. Správné umístění je důležité, aby nemohlo docházet k průniku vody. Zkontrolujte, zda bylo krimpování provedeno správně. Viz obrázek 2 a 3. Postup zopakujte pro všechny piny. 4. Umístěte piny do pouzdrového konektoru. Nepoužití spojení utěsněte zátkami, aby do nich nemohla pronikat voda; viz obrázek Znovu nasaďte obal konektoru na pouzdrový konektor; viz obrázek Obrázek 2. Obrázek xxx xxx Obrázek 4. Obrázek 5. 22: Vydání 1.2 cs-cz 7 (13)

8 Zakončení CAN 1. Oddělte komponent konektoru od obalu zakončení CAN ; viz obrázek Poznamenejte si, který otvor nemá pin v obalu zakončení CAN. Odpovídající otvor v komponentu konektoru zaslepte zátkou , obrázek Obrázek 6. Obrázek Kabely CAN zakruťte a protáhněte komponentem konektoru, potom nakrimpujte konektory na konce kabel, obrázek Z kabelů stáhněte izolaci a na kabely CAN nakrimpujte pozlacené piny Použijte žluté krimpovací kleště :B, obrázek 9. CAN :B Obrázek 8. Obrázek 9. 22: Vydání 1.2 cs-cz 8 (13)

9 5. Zkontrolujte, zda bylo krimpování provedeno správně. Viz obrázek 5. Zaveďte kabely do obalu. Zkontrolujte, zda jsou správně usazeny. Viz obrázek Připojte modrý zajišťovací komponent v obalu zakončení CAN , obrázek Propojte obal zakončení CAN a komponent konektoru, obrázek Obrázek 10. Obrázek Obrázek : Vydání 1.2 cs-cz 9 (13)

10 Spojovací blok CAN 1. Otevřete spojovací blok odpojením zajišťovacího komponentu , a komponentu konektoru , obrázek Poznamenejte si, jak jsou připojené vnitřní piny spojovacího bloku. Nahlédněte do schématu připojení natisknutém na krytu, obrázek Obrázek 13. Obrázek Všechny připojované kabely veďte komponentem konektoru. Nepoužité otvory zaslepte zátkou , obrázek Ze všech kabelů stáhněte izolaci. Na kabely CAN nakrimpujte pozlacené piny Použijte žluté krimpovací kleště :B, obrázek :B Obrázek 15. Obrázek : Vydání 1.2 cs-cz 10 (13)

11 5. Zkontrolujte, zda bylo krimpování provedeno správně. Viz obrázek Připojte zajišťovací komponent spojovacího bloku , a komponentu konektoru ; viz obrázek Obrázek 17. Obrázek : Vydání 1.2 cs-cz 11 (13)

12 Podmínky pro podvozek Podmínky pro podvozek Období výroby vozidla Příprava z výrobního závodu Výrobní závod Sériové číslo podvozku Volitelné vybavení Alternativa Kód varianty Funkce BCI S 5837A Södertälje Zwolle Angers São Bernardo do Campo Konfigurace pinů s ID pro expanzní jednotky Označený pin s ID by měl být připojen k uzemnění pro pin s ID. Viz seznam pinů v dokumentu Expanzní jednotka. Expanzní jednotka Pin expanzní jednotky A X B X C X D X 22: Vydání 1.2 cs-cz 12 (13)

13 Podmínky pro podvozek SDP3 Aby expanzní jednotka ve vozidle správně fungovala, musí být nakonfigurována online pomocí BICT, t.j. prostřednictvím SDP3 připojeného k vozidlu. Nástroj na manipulaci se svorkou kabelu Označení Rozměr Číslo dílu Varianta Krimpovací kleště (žluté) pro kabel 0,5-1 mm² A a Krimpovací kleště pro kabel 0,5-1 mm² C Krimpovací kleště (oranžové) pro kabel 1-2,5 mm² C a Krimpovací kleště B Nástroj na odstranění svorky kabelu Nástroj na odstranění svorky kabelu Nástroj na odstranění svorky kabelu a. A, B a C označují velikost nástroje, jaká se má použít. Pin extraction tools : Vydání 1.2 cs-cz 13 (13)
