1 OPRAVA SCHODIŠŤOVÉ CESTY NA POZEMKU p.p.č. 244/2 k.ú Praha - Břevnov Dokumentace pro výběr dodavatele Textová část 1

2 OBSAH: A. Průvodní a souhrnná zpráva: B. Technická zpráva: Souhrnná část: popis stávajícího stavu Technická zpráva: návrh řešení C. Výkaz výměr: D. Výkresová část: 2

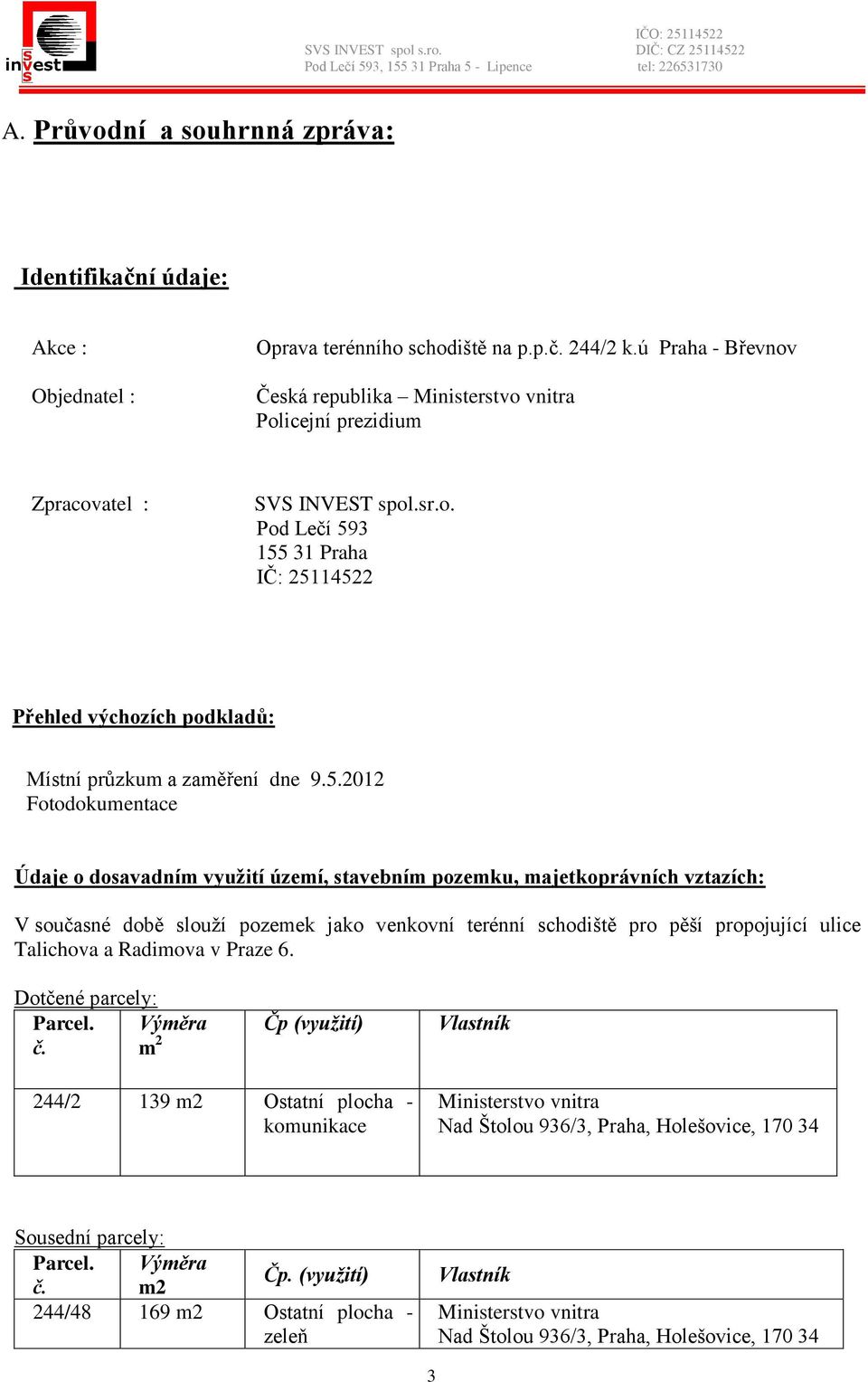

3 A. Průvodní a souhrnná zpráva: Identifikační údaje: Akce : Objednatel : Oprava terénního schodiště na p.p.č. 244/2 k.ú Praha - Břevnov Česká republika Policejní prezidium Zpracovatel : SVS INVEST spol.sr.o. Pod Lečí Praha IČ: Přehled výchozích podkladů: Místní průzkum a zaměření dne Fotodokumentace Údaje o dosavadním využití území, stavebním pozemku, majetkoprávních vztazích: V současné době slouží pozemek jako venkovní terénní schodiště pro pěší propojující ulice Talichova a Radimova v Praze 6. Dotčené parcely: Parcel. č. Výměra m 2 Čp (využití) Vlastník 244/2 139 m2 Ostatní plocha - komunikace Sousední parcely: Parcel. Výměra č. m2 Čp. (využití) 244/ m2 Ostatní plocha - zeleň Vlastník 3

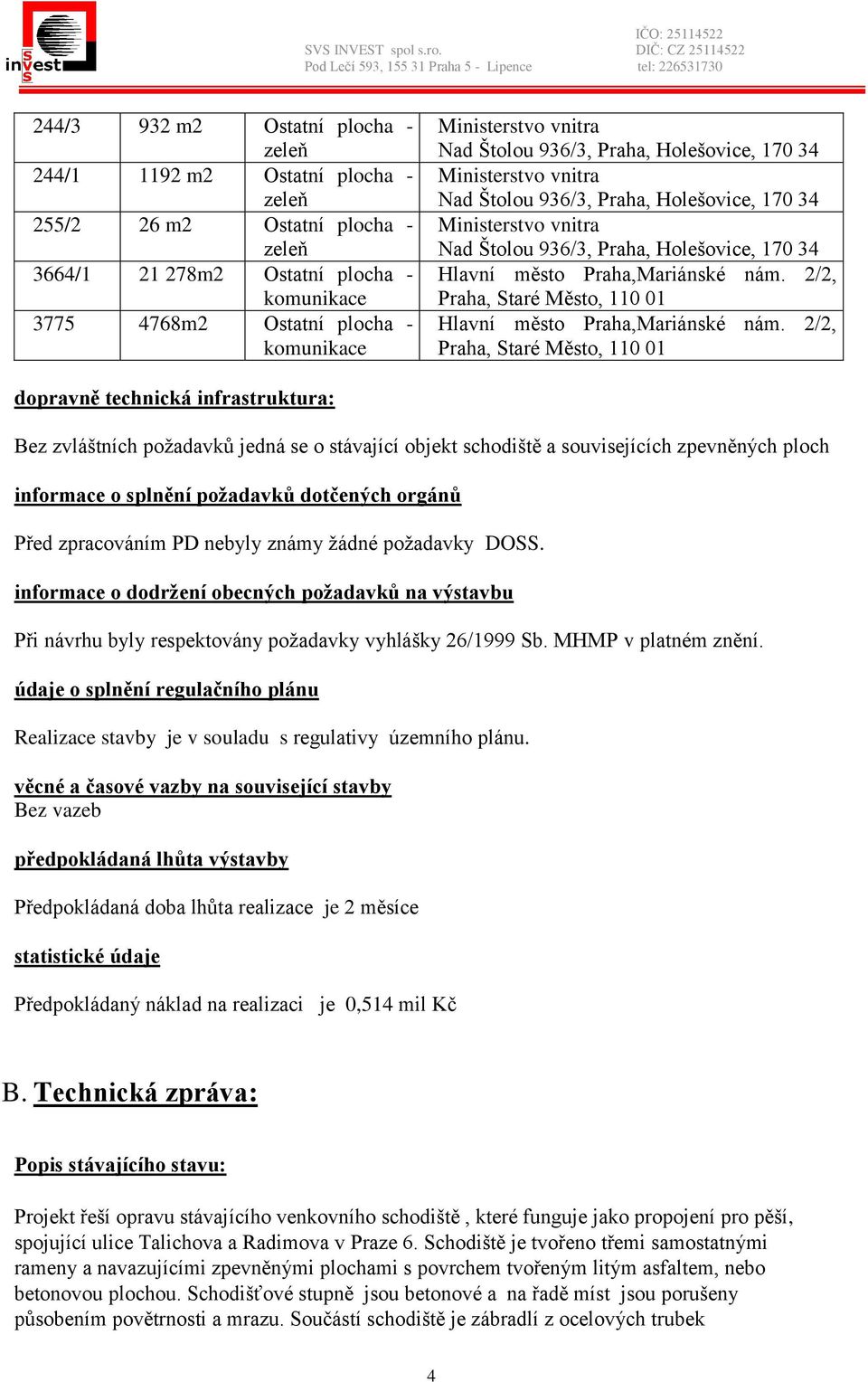

4 244/3 932 m2 Ostatní plocha - zeleň 244/ m2 Ostatní plocha - zeleň 255/2 26 m2 Ostatní plocha - zeleň 3664/ m2 Ostatní plocha - komunikace m2 Ostatní plocha - komunikace Hlavní město Praha,Mariánské nám. 2/2, Praha, Staré Město, Hlavní město Praha,Mariánské nám. 2/2, Praha, Staré Město, dopravně technická infrastruktura: Bez zvláštních požadavků jedná se o stávající objekt schodiště a souvisejících zpevněných ploch informace o splnění požadavků dotčených orgánů Před zpracováním PD nebyly známy žádné požadavky DOSS. informace o dodržení obecných požadavků na výstavbu Při návrhu byly respektovány požadavky vyhlášky 26/1999 Sb. MHMP v platném znění. údaje o splnění regulačního plánu Realizace stavby je v souladu s regulativy územního plánu. věcné a časové vazby na související stavby Bez vazeb předpokládaná lhůta výstavby Předpokládaná doba lhůta realizace je 2 měsíce statistické údaje Předpokládaný náklad na realizaci je 0,514 mil Kč B. Technická zpráva: Popis stávajícího stavu: Projekt řeší opravu stávajícího venkovního schodiště, které funguje jako propojení pro pěší, spojující ulice Talichova a Radimova v Praze 6. Schodiště je tvořeno třemi samostatnými rameny a navazujícími zpevněnými plochami s povrchem tvořeným litým asfaltem, nebo betonovou plochou. Schodišťové stupně jsou betonové a na řadě míst jsou porušeny působením povětrnosti a mrazu. Součástí schodiště je zábradlí z ocelových trubek 4

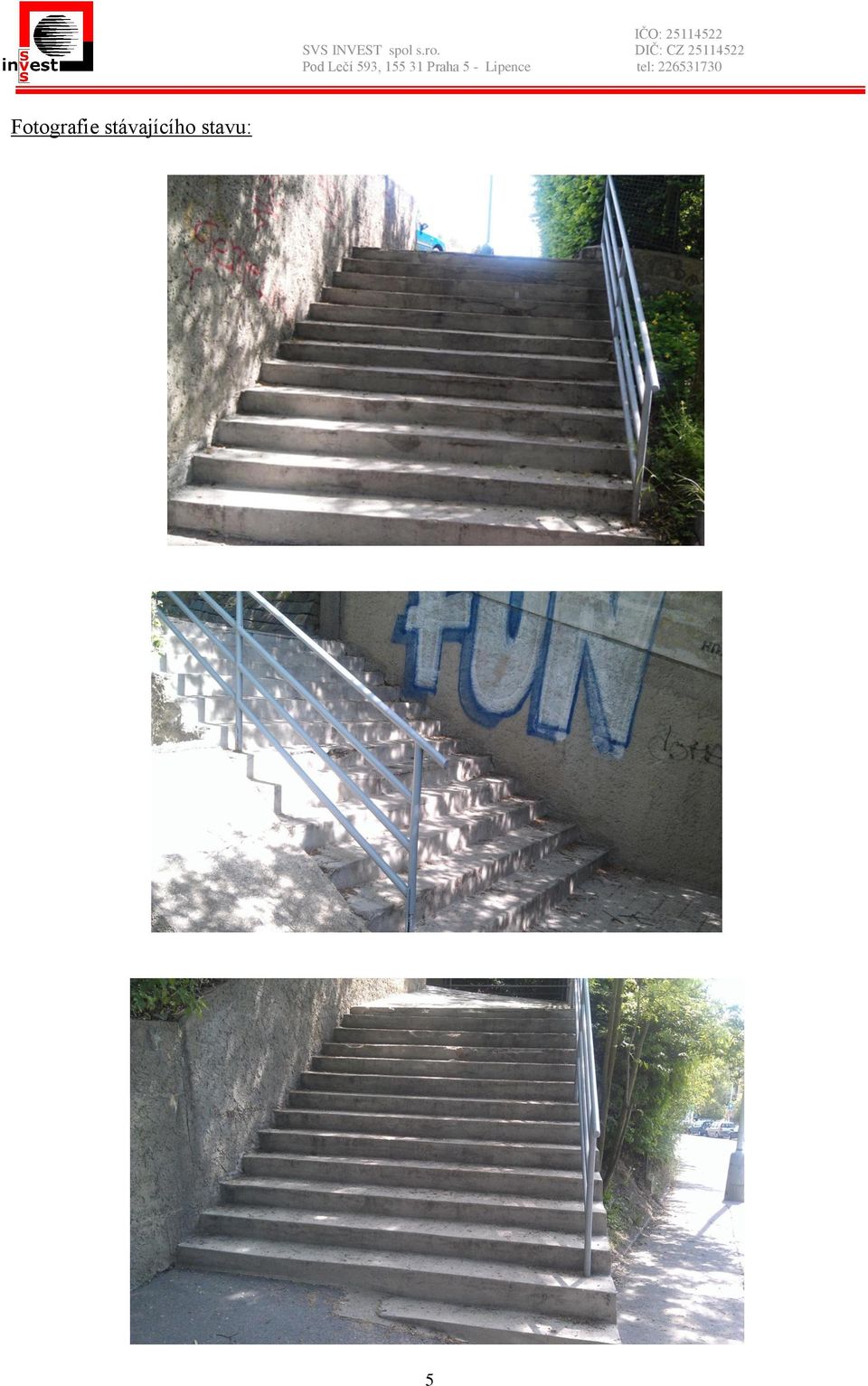

5 Fotografie stávajícího stavu: 5

6 Technické a konstrukční řešení: Všeobecně: Zadáním objednatele je provedení náhrady stávajících betonových stupňů, které jsou podle prohlídky pravděpodobně betonované na místě a u kterých v důsledku neuzavření betonového povrchu dochází k postupné degradaci a vydrolování povrchu, stupni novými s lepší odolností proti povětrnosti. Je proto navrhováno celkové odstranění stávajících betonových stupňů vytvoření nové podkladní konstrukce a osazení nových stupňů továrně vyráběných z vibrolisovaného betonu, mrazuvzdorných s povrchovou úpravou pískováním. Vzhledem k obtížnému přístupu zejména ke střednímu rameni schodiště se předpokládá sestavení stupňů z dílů o velikosti umožňující transport bez použití těžké mechanizace. Protože zaměření výškových úrovní nebylo prováděno geodetickým způsobem,jsou výškové úrovně uváděné v dokumentaci orientační. Při realizaci je, před provedením betonáže podkladní desky, nutno skutečné parametry ověřit, aby po osazení stupňů nedocházelo k výškovým rozdílům v napojení na zpevněné plochy, respektive je předpokládána úprava stávajících navazujících komunikačních ploch v nutné rozsahu vybourání stávajícího povrchu a doplnění nového s upraveným spádem navazujícím na nástupní, respektive výstupní stupeň ramene. - zemní práce budou provedeny v rozsahu výkopu pro podsyp pod nosnou desku schodiště. V případě, že bude zjištěn vyhovující podklad s dostatečnou únosností ( funkční betonový podklad) bude rozsah zemních prací omezen. Pod základovou deskou bude na urovnané zemní pláni proveden hutněný štěrkový a štěrkopískový podsyp. Hutnění bude provedeno pro dosažení zhutnění min 95%PS. Zemina z výkopu bude odvezena na řízenou skládku. - základové konstrukce bude vybetonována nová nosná konstrukce pod schodiště šikmá základová deska z betonu C 16/20 s vloženou 2* Kari sítí ( při každém povrchu) s nabetonovanými stupni pro uložení prefabrikátů. V případě, že bude při bourání stupňů zjištěn dodatečně únosný podklad ( stávající deska) bude rozsah betonované desky možno upravit a ponechat původní vyhovující konstrukci. Na spodní a horní hraně základových desek bude vybetonován základ, který bude proveden v nutném rozsahu i na podélných stranách opačné strany proti opěrným stěnám, tak aby došlo k uzavření podkladní vrstvy a bylo zamezeno jejímu vyplavování. - svislé konstrukce v souvislosti s výměnou stupňů a vybouráním původních stupňů bude nutno po vybourání původních stupňů z uložení v obvodových opěrných stěnách tyto před osazením nových stupňů opravit. - vodorovné konstrukce budou osazeny nové schodišťové stupně z továrně vyráběných prefabrikátů z vibrolisovaného betonu, mrazuvzdorné s povrchovou úpravou pískováním. Stupně budou uloženy na betonovou podkladní desku s nabetonovanými plochami pro osazení. Stupně budou ukládány do kvalitního mrazuvzdorného tmelu. Spáry mezi stupni budou tmeleny kvalitním polyuretanovým tmelem. - povrchy Venkovní omítky budou opraveny v rozsahu odpovídající poškození při bourání původních stupňů, struktura omítek a povrchů bude odpovídat původnímu řešení ploch. Pro dosažení výškové návaznosti nově budovaných schodišť na navazující komunikace bude vybourána v nutném rozsahu část navazujících zpevněných ploch z litého asfaltu a betonu a následně provedena jejich oprava včetně podkladu. Na části komunikace mezi rameny 1 a 2, kde je plocha 6

7 v současné době tvořena betonovou mazaninou, bude povrch mazaniny ošetřen odstraněním uvolněných částí, dále bude napenetrován a následně se položí litý asfalt tl.30mm se vsypem ( protiskluzné provedení). - bourací práce - budou provedeny práce v rozsahu bourání stávajících schodišťových stupňů a podkladů pod stupně, dále bude demontováno původní zábradlí pro zpětné použití, bude v nutném rozsahu vybourán povrch navazujících zpevněných ploch. - ostatní konstrukce- původní zábradlí bude demontováno a upraveno tak, aby jeho výška vyhovovala příslušným ustanovením ČSN (minimální výška 1000mm). Po osazení stupňů bude zábradlí osazeno zpět do vyvrtaných otvorů a překryto ve styku se stupni patkami z ocelového plechu upevněnými do stupně těžkými kotvami do betonu např. Fischer.Patky budou osazeny do tmelu viz detail ve výkresové části - nátěry zábradlí ( upravovaná část na schodišťových ramenech i zábradlí kolem cest) budou ošetřeny odstraněním původních vrstev nátěru a následně budou opatřeny novým nátěrem např. ( bezaromátový hedvábně matný LHL) barevnost určí objednatel 7

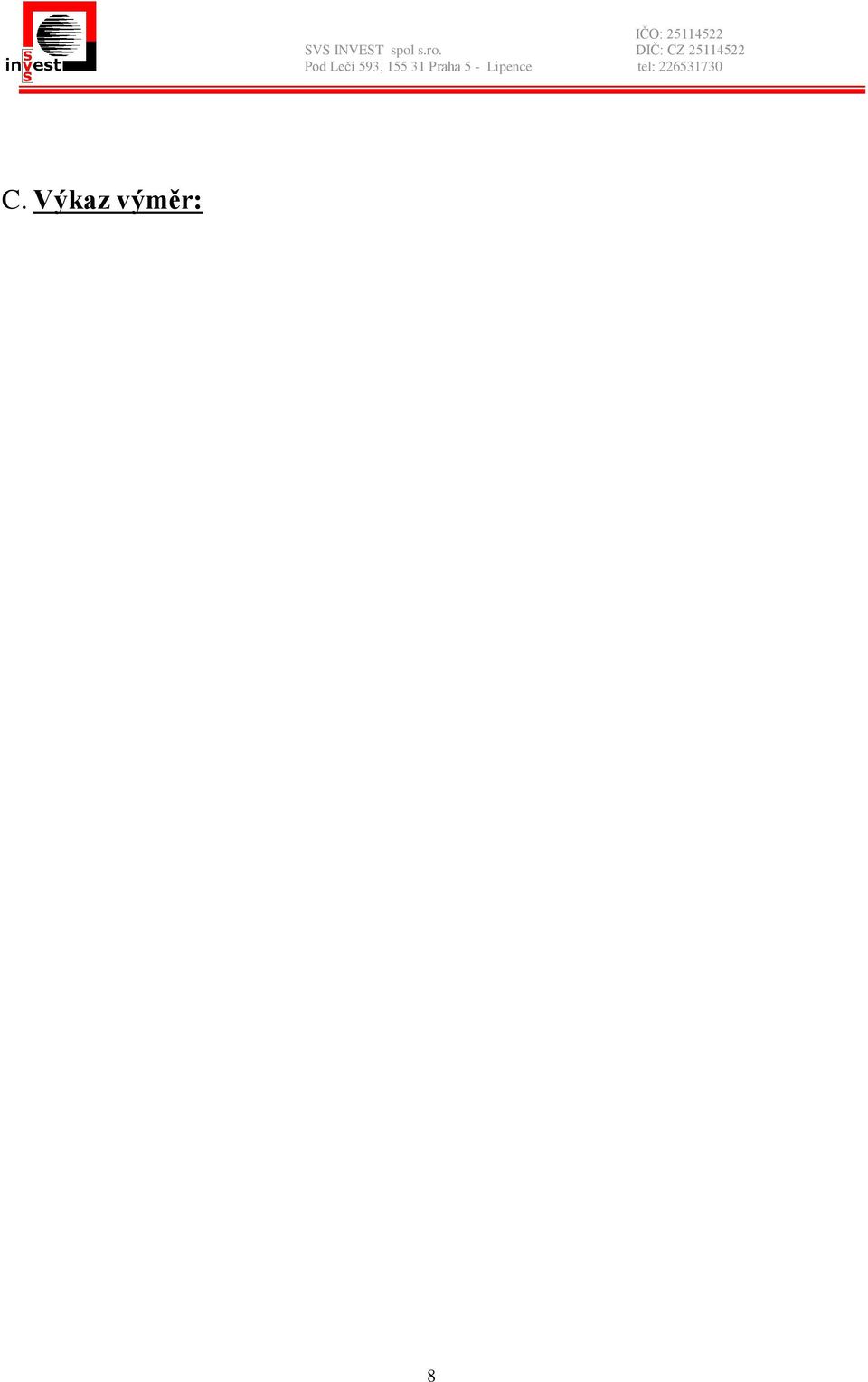

8 C. Výkaz výměr: 8

9 V Praze Ing. Petr Suchomel Příloha: D. Výkresová část: 9
