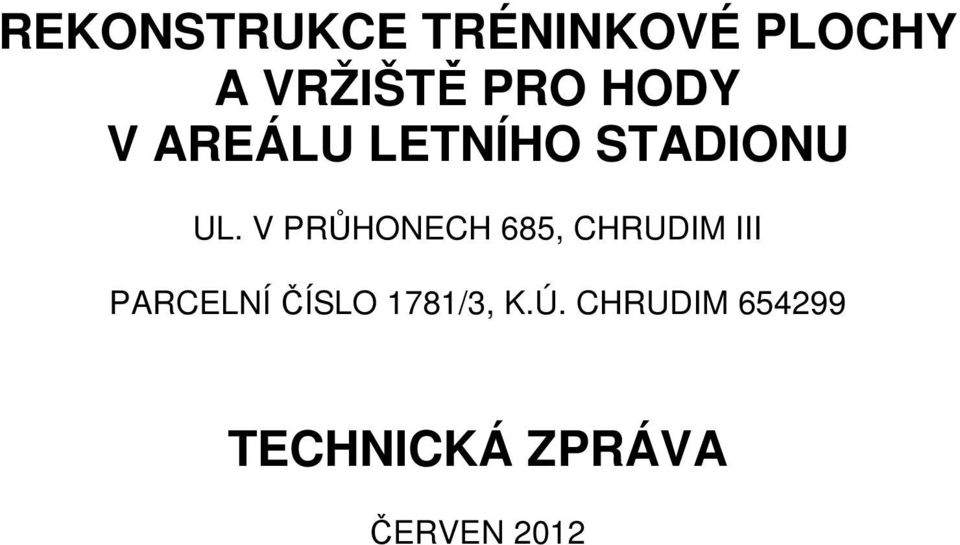

1 REKONSTRUKCE TRÉNINKOVÉ PLOCHY A VRŽIŠTĚ PRO HODY V AREÁLU LETNÍHO STADIONU UL. V PRŮHONECH 685, CHRUDIM III PARCELNÍ ČÍSLO 1781/3, K.Ú. CHRUDIM TECHNICKÁ ZPRÁVA ČERVEN 2012

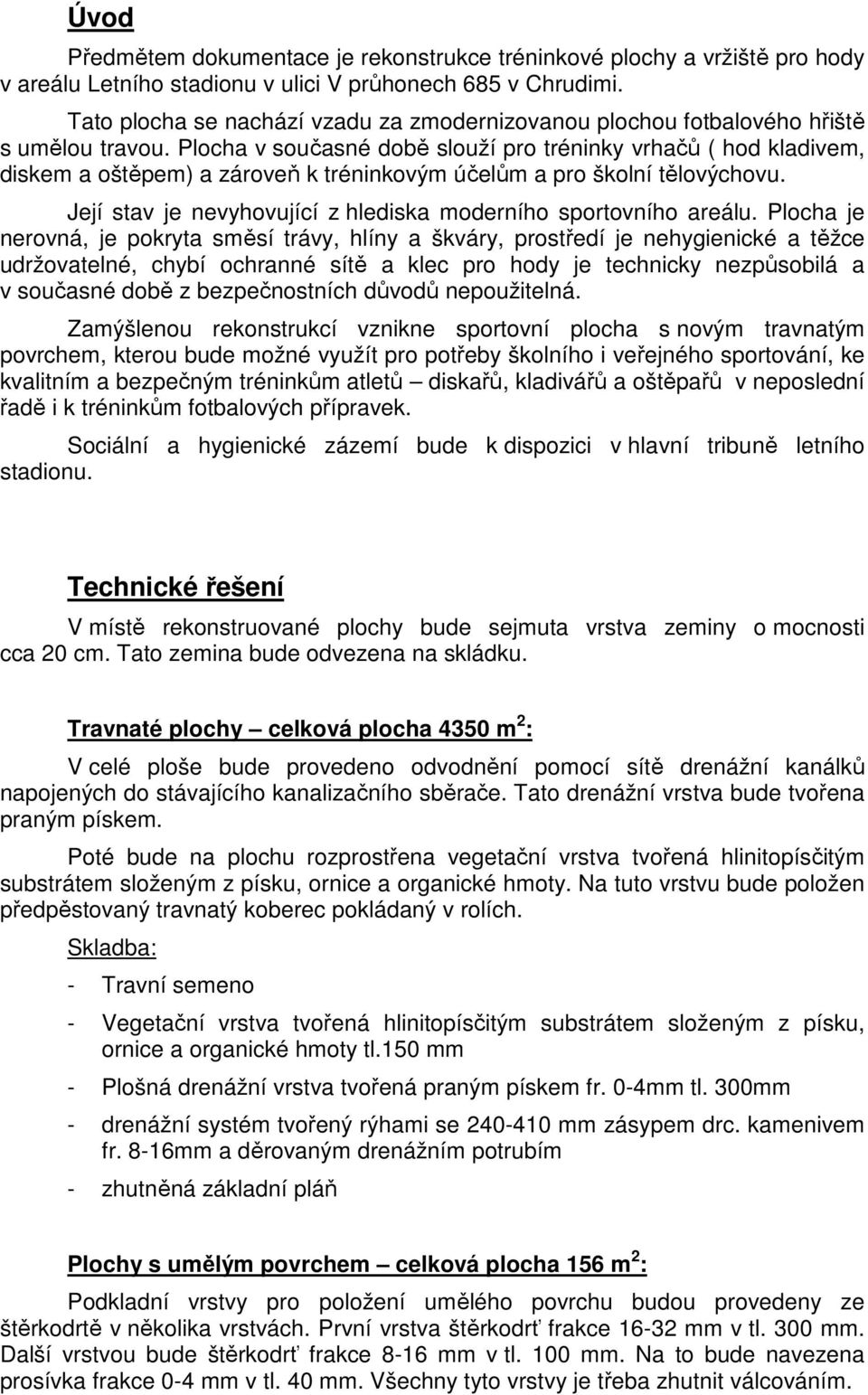

2 Úvod Předmětem dokumentace je rekonstrukce tréninkové plochy a vržiště pro hody v areálu Letního stadionu v ulici V průhonech 685 v Chrudimi. Tato plocha se nachází vzadu za zmodernizovanou plochou fotbalového hřiště s umělou travou. Plocha v současné době slouží pro tréninky vrhačů ( hod kladivem, diskem a oštěpem) a zároveň k tréninkovým účelům a pro školní tělovýchovu. Její stav je nevyhovující z hlediska moderního sportovního areálu. Plocha je nerovná, je pokryta směsí trávy, hlíny a škváry, prostředí je nehygienické a těžce udržovatelné, chybí ochranné sítě a klec pro hody je technicky nezpůsobilá a v současné době z bezpečnostních důvodů nepoužitelná. Zamýšlenou rekonstrukcí vznikne sportovní plocha s novým travnatým povrchem, kterou bude možné využít pro potřeby školního i veřejného sportování, ke kvalitním a bezpečným tréninkům atletů diskařů, kladivářů a oštěpařů v neposlední řadě i k tréninkům fotbalových přípravek. Sociální a hygienické zázemí bude k dispozici v hlavní tribuně letního stadionu. Technické řešení V místě rekonstruované plochy bude sejmuta vrstva zeminy o mocnosti cca 20 cm. Tato zemina bude odvezena na skládku. Travnaté plochy celková plocha 4350 m 2 : V celé ploše bude provedeno odvodnění pomocí sítě drenážní kanálků napojených do stávajícího kanalizačního sběrače. Tato drenážní vrstva bude tvořena praným pískem. Poté bude na plochu rozprostřena vegetační vrstva tvořená hlinitopísčitým substrátem složeným z písku, ornice a organické hmoty. Na tuto vrstvu bude položen předpěstovaný travnatý koberec pokládaný v rolích. Skladba: - Travní semeno - Vegetační vrstva tvořená hlinitopísčitým substrátem složeným z písku, ornice a organické hmoty tl.150 mm - Plošná drenážní vrstva tvořená praným pískem fr. 0-4mm tl. 300mm - drenážní systém tvořený rýhami se mm zásypem drc. kamenivem fr. 8-16mm a děrovaným drenážním potrubím - zhutněná základní pláň Plochy s umělým povrchem celková plocha 156 m 2 : Podkladní vrstvy pro položení umělého povrchu budou provedeny ze štěrkodrtě v několika vrstvách. První vrstva štěrkodrť frakce mm v tl. 300 mm. Další vrstvou bude štěrkodrť frakce 8-16 mm v tl. 100 mm. Na to bude navezena prosívka frakce 0-4 mm v tl. 40 mm. Všechny tyto vrstvy je třeba zhutnit válcováním.

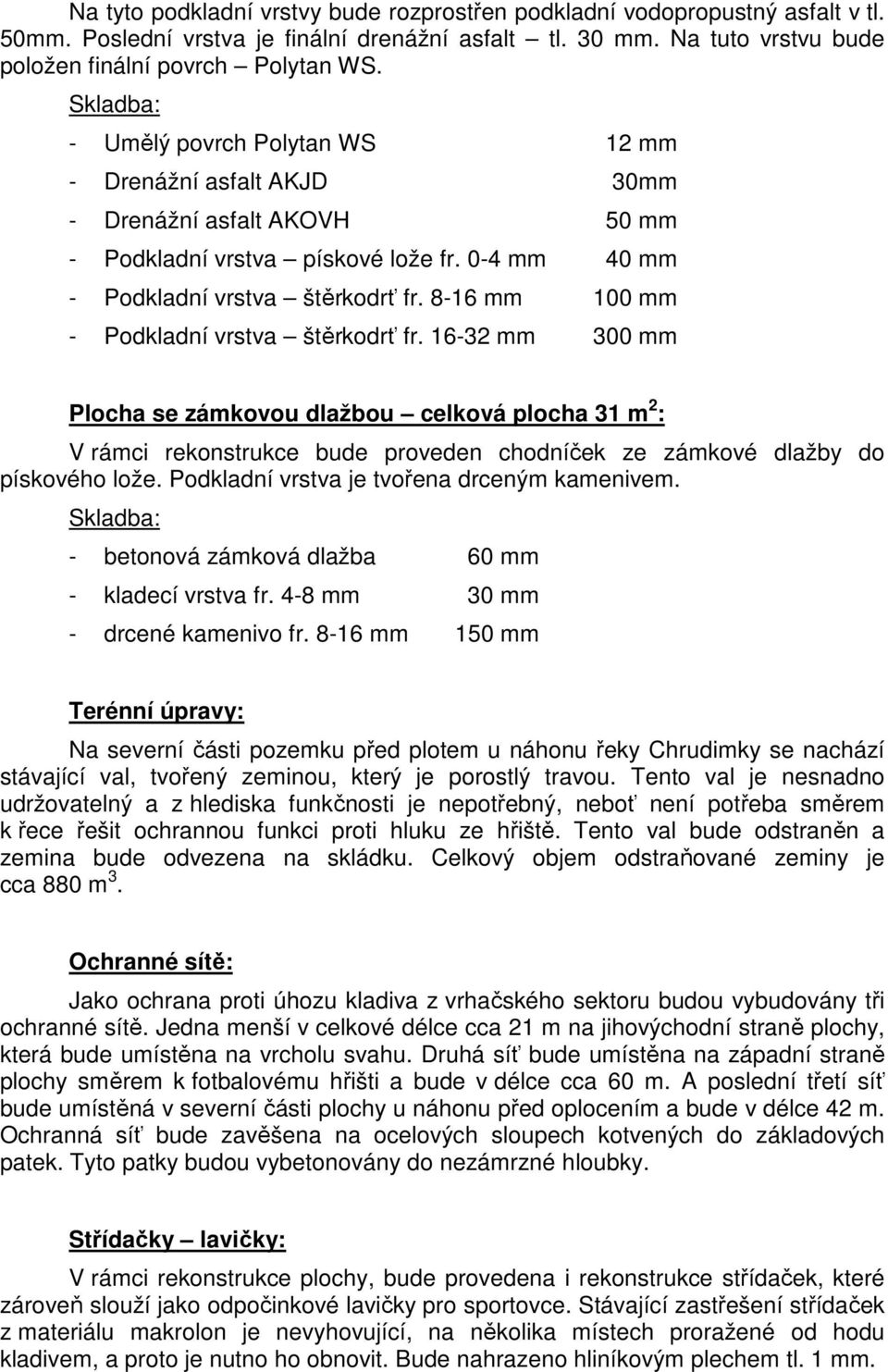

3 Na tyto podkladní vrstvy bude rozprostřen podkladní vodopropustný asfalt v tl. 50mm. Poslední vrstva je finální drenážní asfalt tl. 30 mm. Na tuto vrstvu bude položen finální povrch Polytan WS. Skladba: - Umělý povrch Polytan WS 12 mm - Drenážní asfalt AKJD 30mm - Drenážní asfalt AKOVH 50 mm - Podkladní vrstva pískové lože fr. 0-4 mm 40 mm - Podkladní vrstva štěrkodrť fr mm 100 mm - Podkladní vrstva štěrkodrť fr mm 300 mm Plocha se zámkovou dlažbou celková plocha 31 m 2 : V rámci rekonstrukce bude proveden chodníček ze zámkové dlažby do pískového lože. Podkladní vrstva je tvořena drceným kamenivem. Skladba: - betonová zámková dlažba 60 mm - kladecí vrstva fr. 4-8 mm 30 mm - drcené kamenivo fr mm 150 mm Terénní úpravy: Na severní části pozemku před plotem u náhonu řeky Chrudimky se nachází stávající val, tvořený zeminou, který je porostlý travou. Tento val je nesnadno udržovatelný a z hlediska funkčnosti je nepotřebný, neboť není potřeba směrem k řece řešit ochrannou funkci proti hluku ze hřiště. Tento val bude odstraněn a zemina bude odvezena na skládku. Celkový objem odstraňované zeminy je cca 880 m 3. Ochranné sítě: Jako ochrana proti úhozu kladiva z vrhačského sektoru budou vybudovány tři ochranné sítě. Jedna menší v celkové délce cca 21 m na jihovýchodní straně plochy, která bude umístěna na vrcholu svahu. Druhá síť bude umístěna na západní straně plochy směrem k fotbalovému hřišti a bude v délce cca 60 m. A poslední třetí síť bude umístěná v severní části plochy u náhonu před oplocením a bude v délce 42 m. Ochranná síť bude zavěšena na ocelových sloupech kotvených do základových patek. Tyto patky budou vybetonovány do nezámrzné hloubky. Střídačky lavičky: V rámci rekonstrukce plochy, bude provedena i rekonstrukce střídaček, které zároveň slouží jako odpočinkové lavičky pro sportovce. Stávající zastřešení střídaček z materiálu makrolon je nevyhovující, na několika místech proražené od hodu kladivem, a proto je nutno ho obnovit. Bude nahrazeno hliníkovým plechem tl. 1 mm.

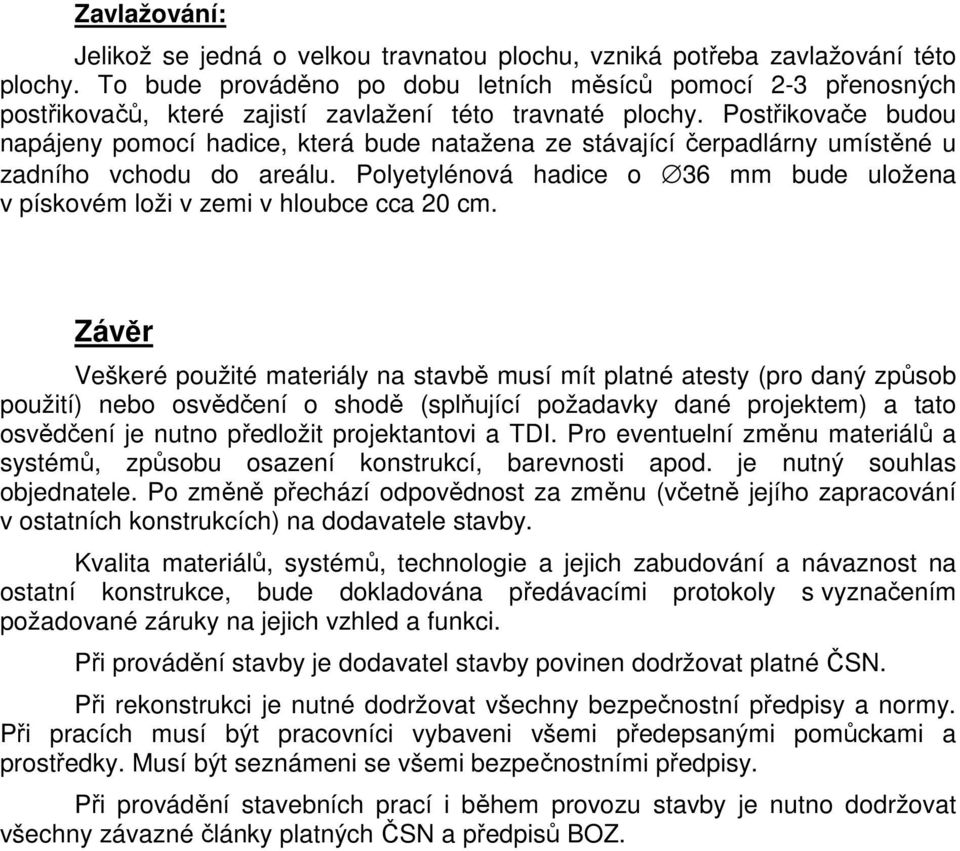

4 Zavlažování: Jelikož se jedná o velkou travnatou plochu, vzniká potřeba zavlažování této plochy. To bude prováděno po dobu letních měsíců pomocí 2-3 přenosných postřikovačů, které zajistí zavlažení této travnaté plochy. Postřikovače budou napájeny pomocí hadice, která bude natažena ze stávající čerpadlárny umístěné u zadního vchodu do areálu. Polyetylénová hadice o 36 mm bude uložena v pískovém loži v zemi v hloubce cca 20 cm. Závěr Veškeré použité materiály na stavbě musí mít platné atesty (pro daný způsob použití) nebo osvědčení o shodě (splňující požadavky dané projektem) a tato osvědčení je nutno předložit projektantovi a TDI. Pro eventuelní změnu materiálů a systémů, způsobu osazení konstrukcí, barevnosti apod. je nutný souhlas objednatele. Po změně přechází odpovědnost za změnu (včetně jejího zapracování v ostatních konstrukcích) na dodavatele stavby. Kvalita materiálů, systémů, technologie a jejich zabudování a návaznost na ostatní konstrukce, bude dokladována předávacími protokoly s vyznačením požadované záruky na jejich vzhled a funkci. Při provádění stavby je dodavatel stavby povinen dodržovat platné ČSN. Při rekonstrukci je nutné dodržovat všechny bezpečnostní předpisy a normy. Při pracích musí být pracovníci vybaveni všemi předepsanými pomůckami a prostředky. Musí být seznámeni se všemi bezpečnostními předpisy. Při provádění stavebních prací i během provozu stavby je nutno dodržovat všechny závazné články platných ČSN a předpisů BOZ.

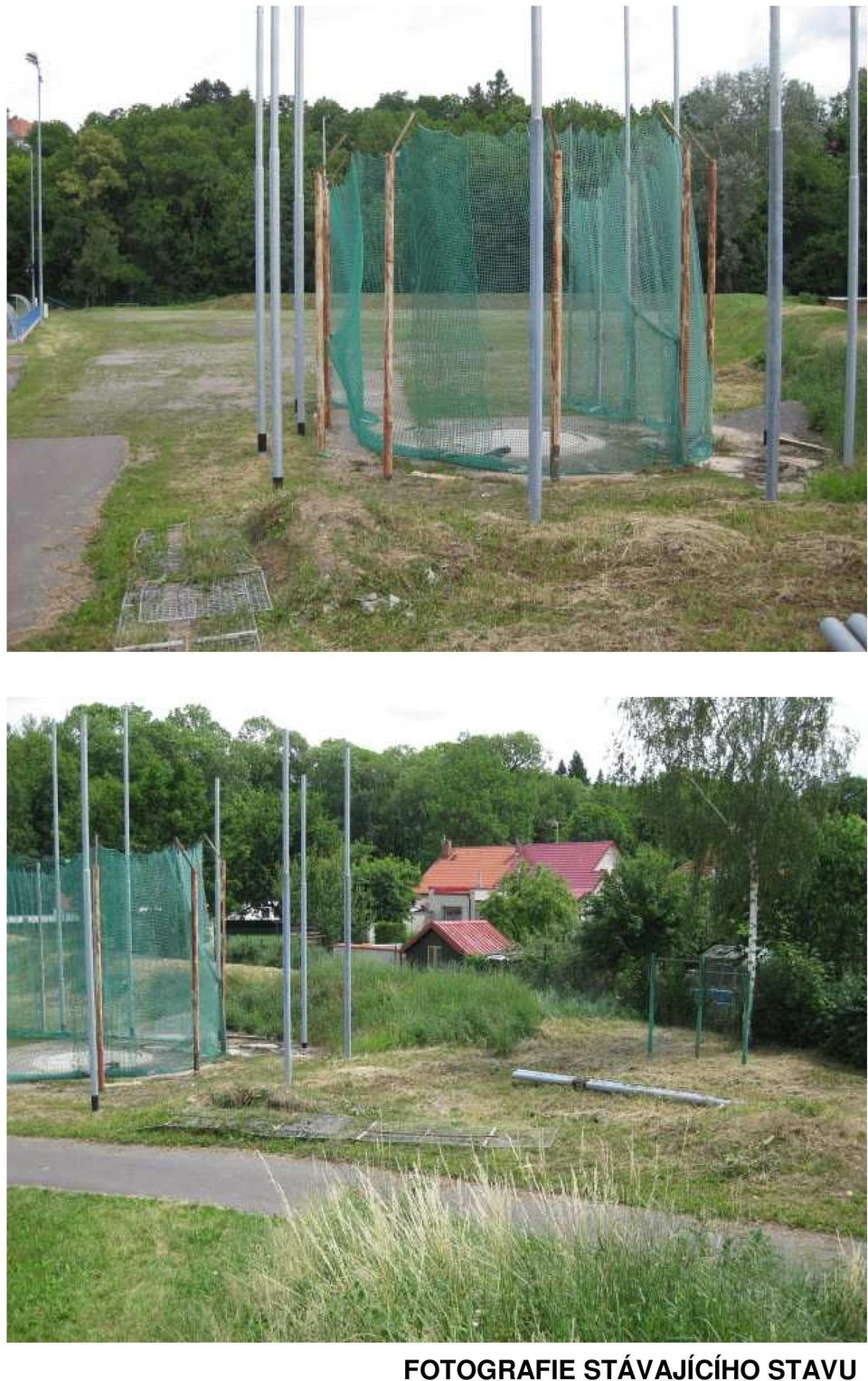

5 FOTOGRAFIE STÁVAJÍCÍHO STAVU

6 FOTOGRAFIE STÁVAJÍCÍHO STAVU
